1 Σύνθεση Ειδικών Κατασκευών Σκυροδέματος 6. Σεισμική Μόνωση Γεφυρών Τηλέμαχος Παναγιωτάκος

2 6. Σεισμική Μόνωση Γεφυρών Στην ενότητα αυτή θα γίνει περιγραφή της σεισμικής μόνωσης γεφυρών. Αρχικά θα γίνει αναφορά στα διαθέσιμα συστήματα σεισμικής μόνωσης (ελαστομεταλλικά εφέδρανα χαμηλής ή υψηλής απόσβεσης, εφέδρανα με πυρήνα μόλυβδου, εφέδρανα εκκρεμούς τριβής, ιξώδεις αποσβεστήρες κλπ.) και στη συνέχεια θα αναπτυχθεί η μεθοδολογία διαστασιολόγησής τους σύμφωνα με το μέρος 2 του Ευρωκώδικα 8. Θα αναλυθούν τα πλεονεκτήματα και τα μειονεκτήματα της σεισμικής μόνωσης των γεφυρών και θα παρουσιαστεί συγκριτικό παράδειγμα εφαρμογής σεισμικής μόνωσης γέφυρας. Στόχος της ενότητας είναι ο φοιτητής να γνωρίζει τους τύπους των σεισμικών μονωτήρων και να είναι σε θέση να επιλέξει και να διαστασιολογήσει τον κατάλληλο τύπο μονωτήρα για την γέφυρα.

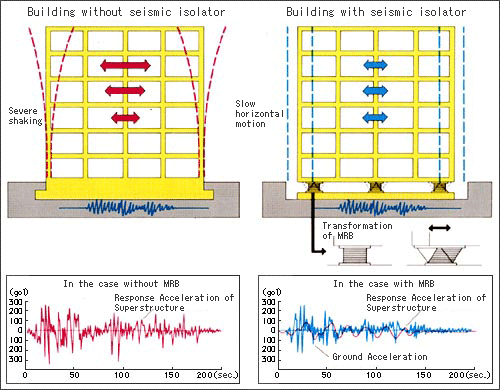

3 Σεισμική Μόνωση

4 Εισαγωγή Συστήματα Σεισμικής Προστασίας: Μονωτήρες Ιξώδεις Αποσβεστήρες Ενεργά συστήματα Έξυπνα συστήματα

5 Μείωση απόκρισης Μετάθεση θεμελιώδους περιόδου T eff A d A g με την ευκαμψία των μονωτήρων Μείωση επιτάχυνσης δύναμης Αύξηση μετακίνησης T f T C T eff T D T d A 2π eff 2

6 Μείωση απόκρισης Αύξηση της απόσβεσης ξ eff με απόδοση ενέργειας από τους μονωτήρες d Αύξηση ξ eff Μείωση μετακίνησης T eff Οχι κατανάγκην της δύναμης Συνδυασμός αύξησης T eff και ξ eff (βέλτιστη)

7 Γενικές απαιτήσεις: Μεγάλη οριζόντια ευκαμψία σε συνδυασμό με υψηλή κατακόρυφη δυσκαμψία Ικανότητα απόδοσης ενέργειας απόσβεση: ιξώδη, υστερητική ή τριβής Ικανότητα οριζόντιας επαναφοράς Επαρκής ελαστική δυσκαμψία υπό μη σεισμικές συνθήκες σχεδιασμού Μονωτήρες: επιμέρους στοιχεία που παρέχουν μία ή συνδυασμό των παραπάνω λειτουργιών

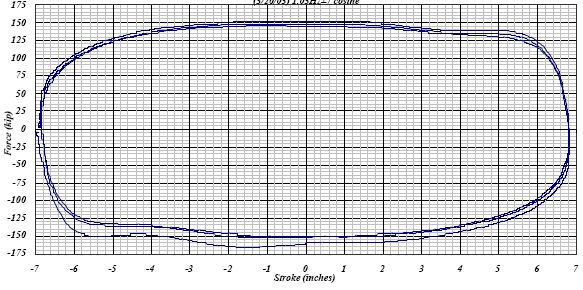

8 Απόδοση Ενέργειας Μετακίνηση Ταχύτητα

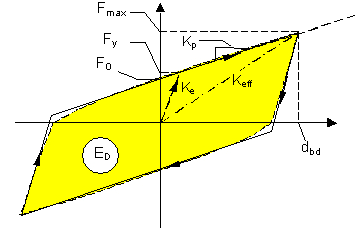

9 Συμπεριφορά μονωτήρων Υστερητική συμπεριφορά Διγραμμική σχεση F d Χαρακτηριστικά Δυνάμεις Μετ/σεις Μέγιστες Διαρροής Δυσκαμψίες Ελαστική Μετελαστική E D = Αποδιδόμενη ενέργεια ανά κύκλο στην μετακίνηση σχεδιασμού (d bd ) = επιφάνεια υστερητικού βρόχου

10 Συμπεριφορά μονωτήρων Ιξώδης συμπεριφορά Αντίδραση ανάλογη προς ταχύτητα: F = C v α

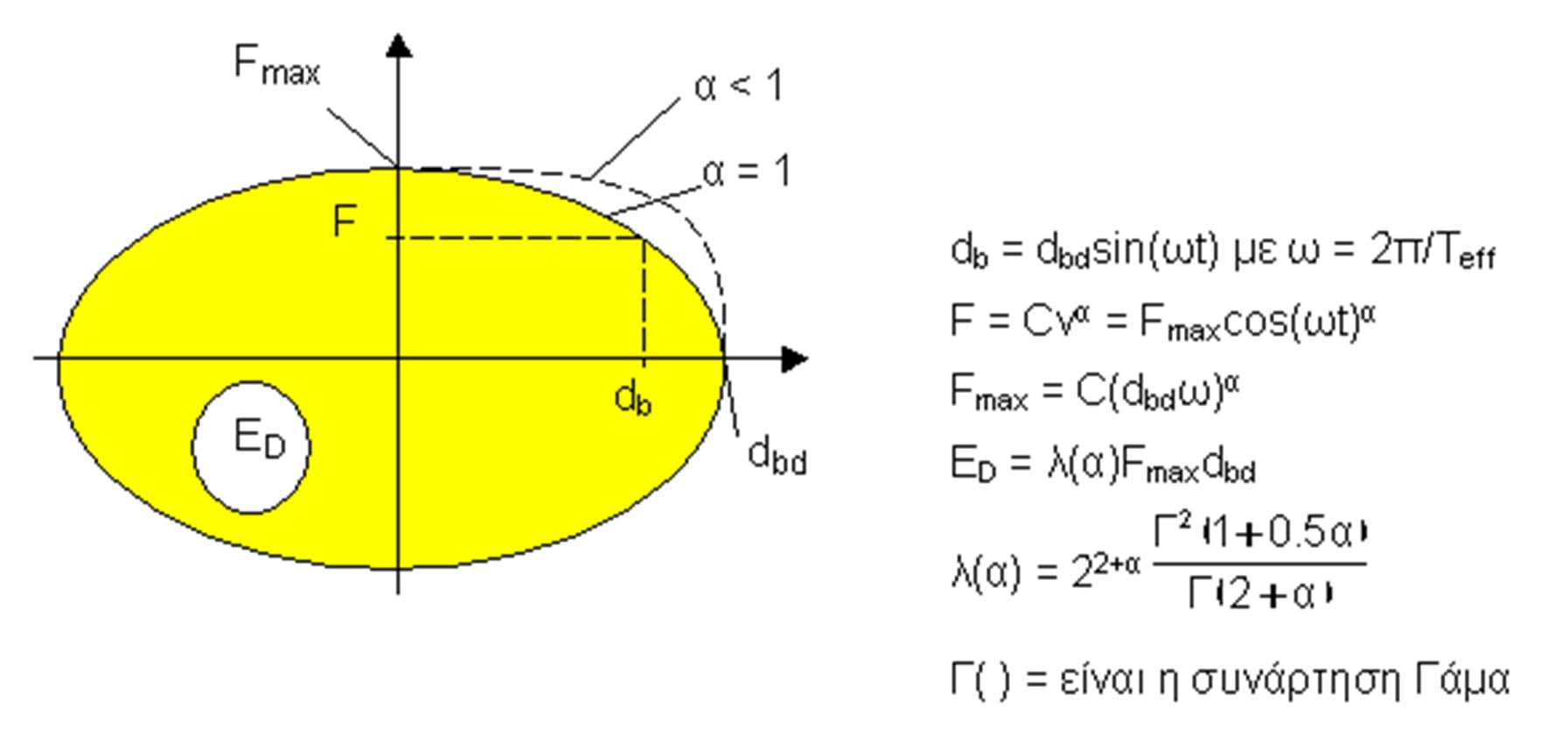

11 Συμπεριφορά μονωτήρων Ιξώδης Συμπεριφορά - Χαρακτηριστικά μέγιστη αντίδραση: F max = C(d bd ω) α όταν v=max, δηλαδή όταν d b = 0 είναι συνάρτηση της ταχύτητας και της κυκλικής συχνότητας ω=2π/τ (εκτός αν ο εκθέτης α << 1) όταν d = max = d bd v = 0 και F = 0. δηλαδή, δεν συμβάλλει στην ενεργό δυσκαμψία του συστήματος (K eff,b = 0) E D = λ(α)f max d bd όταν α 0.20 λ(α) 4x0,9

12 Μονωτήρες Ελαστομεταλλικά Εφέδρανα: Χαμηλής απόσβεσης Υψηλής απόσβεσης Με μόλυβδο Ολίσθησης: Εκκρεμούς τριβής Με ικανότητα επαναφοράς Ελαστοπλαστικά Συσκευές απορρόφησης Ενέργειας: Ιξώδεις Αποσβεστήρες

13 Ελαστομεταλλικά Εφέδρανα Χαμηλής απόσβεσης

14 Ελαστομεταλλικά Εφέδρανα Υψηλής απόσβεσης

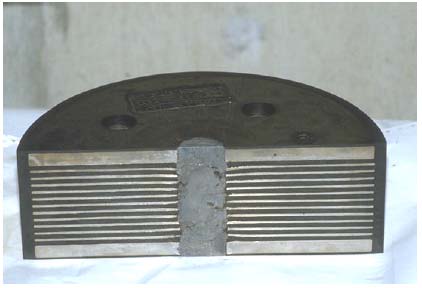

15 Ελαστομεταλλικά Εφέδρανα Μολύβδου

16 Ελαστομεταλλικά Εφέδρανα Μολύβδου

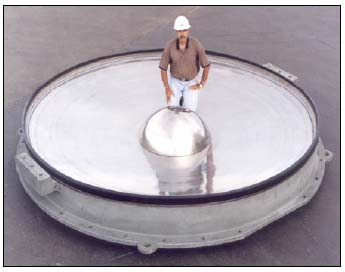

17 Εφέδρανα Ολίσθησης Εκρεμμούς Τριβής

18 Εφέδρανα Ολίσθησης Εκρεμμούς Τριβής

19 Εφέδρανα Ολίσθησης Εκρεμμούς Τριβής

20 Εφέδρανα Ολίσθησης Με ικανότητας Επαναφοράς

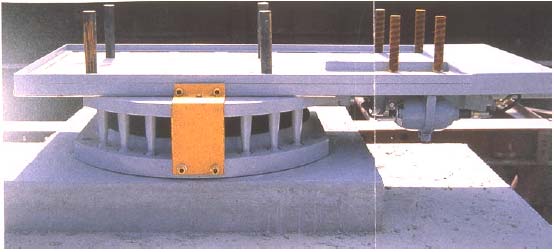

21 Εφέδρανα Ολίσθησης Ελαστοπλαστικά

22 Εφέδρανα Ολίσθησης Ελαστοπλαστικά

23 Εφέδρανα Ολίσθησης Ελαστοπλαστικά

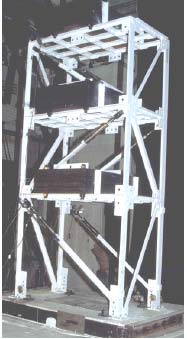

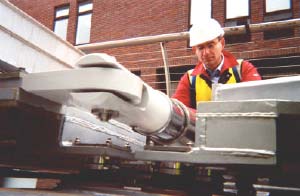

24 Συσκευές απορρόφησης Ενέργειας Αποσβεστήρες

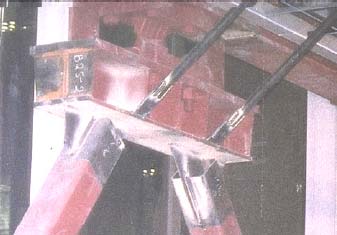

25 Συσκευές απορρόφησης Ενέργειας Αποσβεστήρες

26 Συσκευές απορρόφησης Ενέργειας Αποσβεστήρες

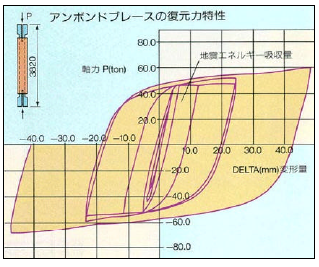

27 Συσκευές απορρόφησης Ενέργειας Αποσβεστήρες

28 Συσκευές απορρόφησης Ενέργειας Αποσβεστήρες

29 Συσκευές απορρόφησης Ενέργειας Αποσβεστήρες

30 Συσκευές απορρόφησης Ενέργειας Αποσβεστήρες

31 Συσκευές απορρόφησης Ενέργειας Αποσβεστήρες

32 Συσκευές απορρόφησης Ενέργειας Αποσβεστήρες

33 Συσκευές απορρόφησης Ενέργειας Αποσβεστήρες

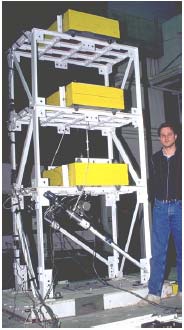

34 Συσκευές απορρόφησης Ενέργειας Ημι ενεργά

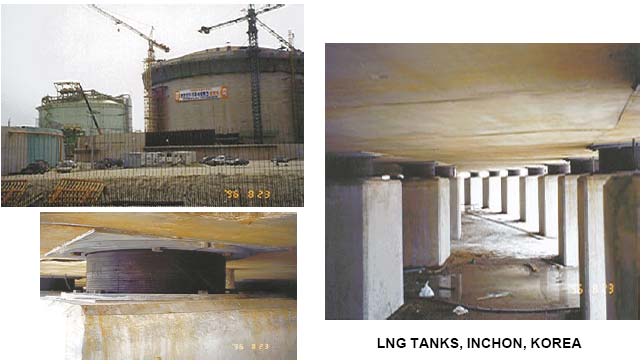

35 Εφαρμογές Δεξαμενές Υγροποιημένου Αερίου (LNG)

36 Εφαρμογές Δεξαμενές Υγροποιημένου Αερίου (LNG)

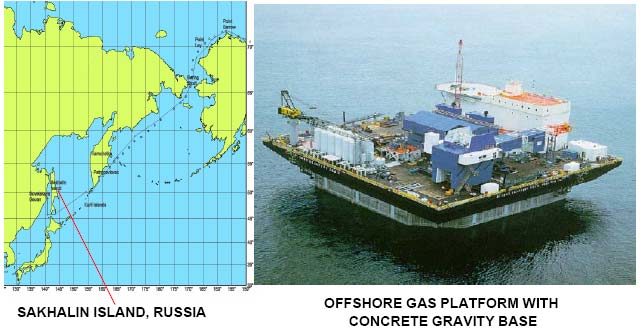

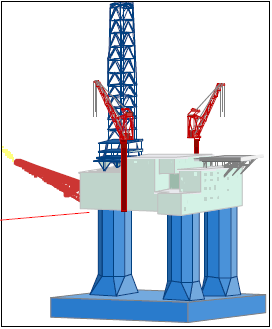

37 Εφαρμογές Πλατφόρμες

38 Εφαρμογές Πλατφόρμες

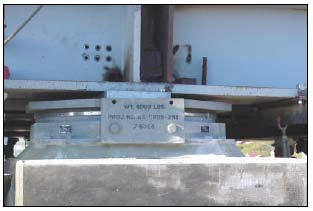

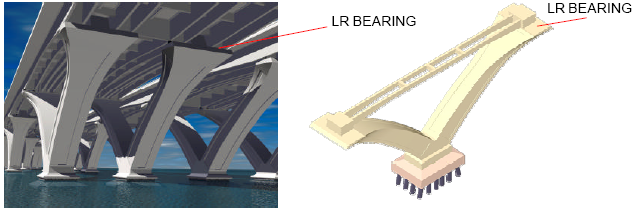

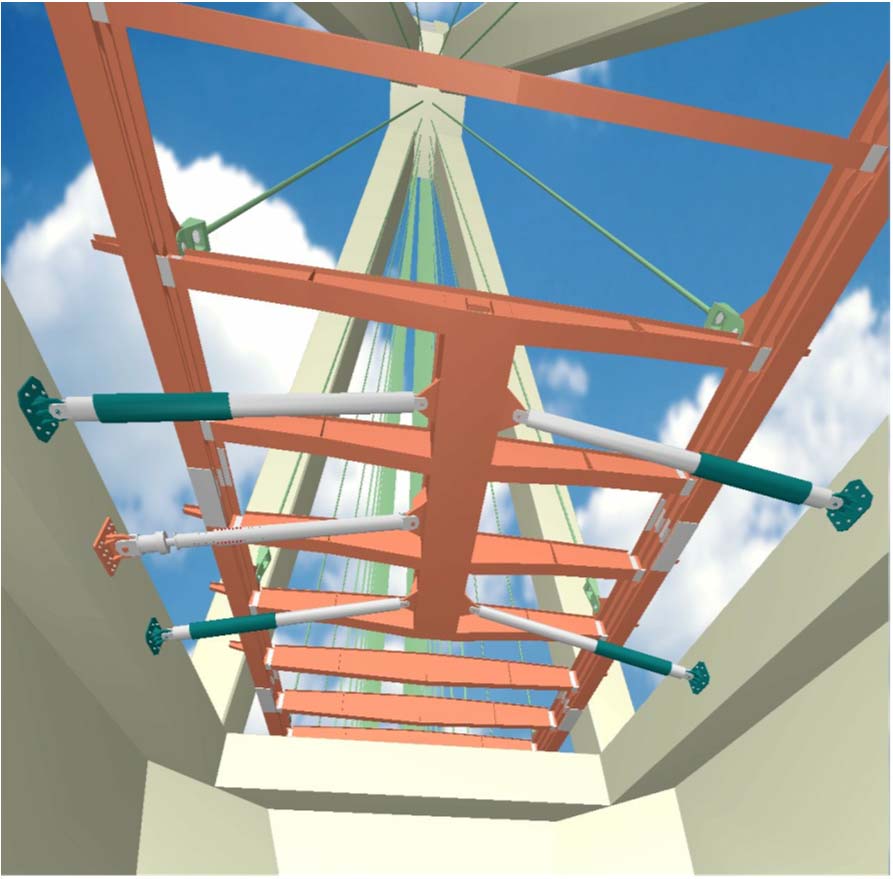

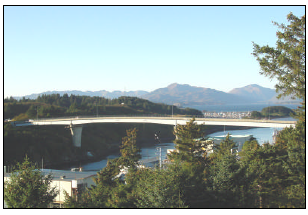

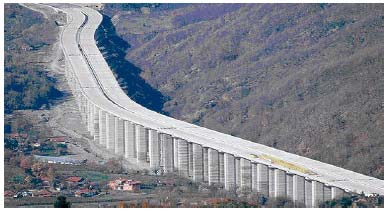

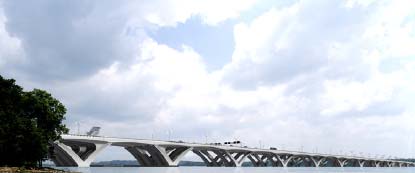

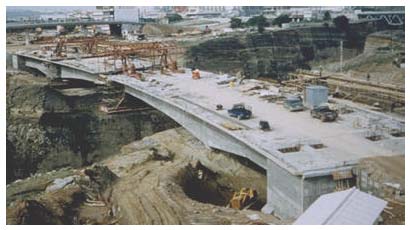

39 Εφαρμογές Γέφυρες

40 Εφαρμογές Γέφυρες

41 Εφαρμογές Γέφυρες

42 Εφαρμογές Γέφυρες

43 Εφαρμογές Γέφυρες

44 Εφαρμογές Γέφυρες

45 Εφαρμογές Γέφυρες Διάγραμμα Δύναμης-Μετακίνησης Ημιτονοειδής φόρτιση Δύναμη (kn) Μετακίνηση (mm) Γέφυρα Ρίου Αντιρρίου

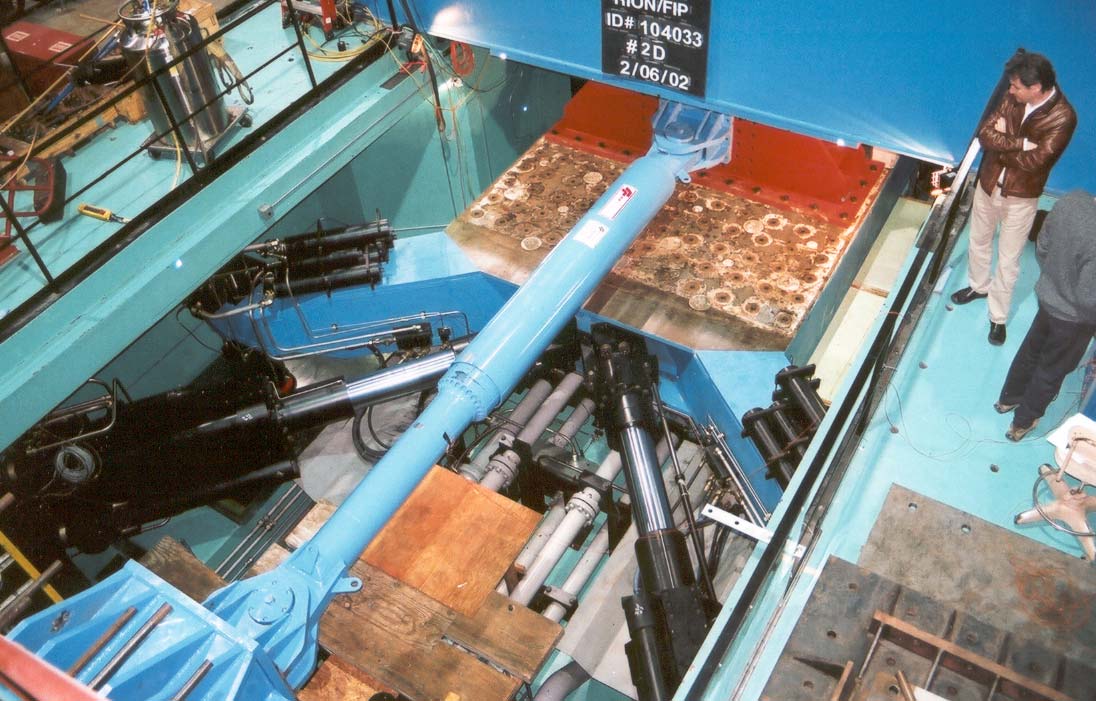

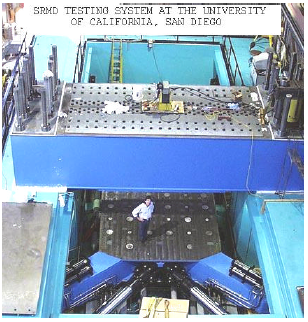

46 Δοκιμές Εργαστήρια

47 Δοκιμές Εργαστήρια

48 Σεισμική μόνωση - Κανονιστικό Πλαίσιο Γενικά Ευρωκώδικες: Κτήρια: EN Γεφυρες: EN Στην Ελλάδα σήμερα Εγκύκλιος ΥΠΕΧΩΔΕ: Οδηγίες για μελέτη γεφυρών με σεισμική μόνωση Οδηγίες για μελέτη κτηρίων με σεισμική μόνωση

49 Μεταβλητότητα παραμέτρων σχεδιασμού Παράμετροι σχεδιασμού μονωτήρων Εύρος διακύμανσης Ονομαστικών τιμών: ορίζεται από την μελέτη και πιστοποιείται από Δοκιμές Προτύπων Επιρροές εξωτερικών παραγόντων: λαμβάνονται υπόψη με εκπόνηση της μελέτης για δύο ομάδες τιμών: ΑΤΠΣ: Ανωτ. Τιμές Παραμέτρων Σχεδιασμού ΚΤΠΣ: Κατωτ. Τιμές Παραμέτρων Σχεδιασμού

50 Μεταβλητότητα παραμέτρων σχεδιασμού Προσδιορισμός ΑΤΠΣ και ΚΤΠΣ: είτε με ειδικές δοκιμές είτε (για συνήθεις τύπους μονωτήρων) με συντελεστές επιρροής (λ) στα άνω και κάτω όρια των ονομαστικών τιμών Εξωτερικοί παράγοντες που επιδρούν: θερμοκρασία μονωτήρα γήρανση ρύπανση φθορά (συσσωρευτική διαδρομή)

51 Μέθοδοι ανάλυσης Μη γραμμική ανάλυση χρονοϊστορίας Φασματική ανάλυση Ανάλυση ισοδύναμου μονοβάθμιου συστήματος Οι δύο τελευταίες με περιορισμένο πεδίο εφαρμογής

52 Μέθοδοι ανάλυσης Προσέγγιση από μονοβάθμιο σύστημα Η σημαντικά αυξημένη ευκαμψία των μονωτήρων καθιστά κυρίαρχη την ιδιομορφή που αντιστοιχεί στην παραμόρφωσή τους Η μεγάλη δυσκαμψία του φορέα διευκολύνουν την χρήση γενικευμένου μονοβάθμιου συστήματος για κάθε μία διεύθυνση

53 Μέθοδοι ανάλυσης Ισορροπία στην θέση μέγιστης μετακίνησης A αν = F max /M Αναπτυσσόμενη: K eff K eff = F max / d max F max T 2π ξ eff K M eff 1 ΣΕ D,i eff 2 2π Keffdcd Απαιτούμενη: d max ξ = 0.05 ξ=ξ eff η eff 0,10 0,05 ξ eff A απ T eff

54 Μέθοδοι ανάλυσης Ισορροπία στην θέση μέγιστης μετακίνησης 0.30 ε = Fd / Wd Απαιτούμενη εd Αναπτυσσόμενη εd Μετακίνηση d (m)

55 Έλεγχοι επάρκειας Απαιτείται αυξημένη αξιοπιστία Σεισμική μετακίνηση σχεδιασμού; d bi,a = γ IS d bi,max γ IS = 1,50 Συνολική μετακίνηση: d bi,τ = d bi,a + d G

56 Έλεγχοι επάρκειας Υποδομή και ανωδομή Εντατικά μεγέθη σχεδιασμού Έλεγχοι πλάστιμων μορφών αστοχίας: E Ε = E A /q με q 1,50 Έλεγχοι ψαθυρών μορφών αστοχίας και εδάφους θεμελίωσης: E Ε = E A

57 Έλεγχοι επάρκειας Ειδικές απαιτήσεις για το σύστημα σεισμ. μόνωσης Ικανότητα οριζόντιας επαναφοράς παραμένουσα μετακίνηση μικρή ως προς την ικανότητα d m, είτε σε εκκίνηση από d rm : δυσκαμψία(+δd) >> δυσκαμψία( Δd) δυσκαμψία(+δd) Ποσοτικά κριτήρια ΔF m 0,015W d d rm /d m και d rm d m 0,5 da,max παραμένουσα μετακίνηση

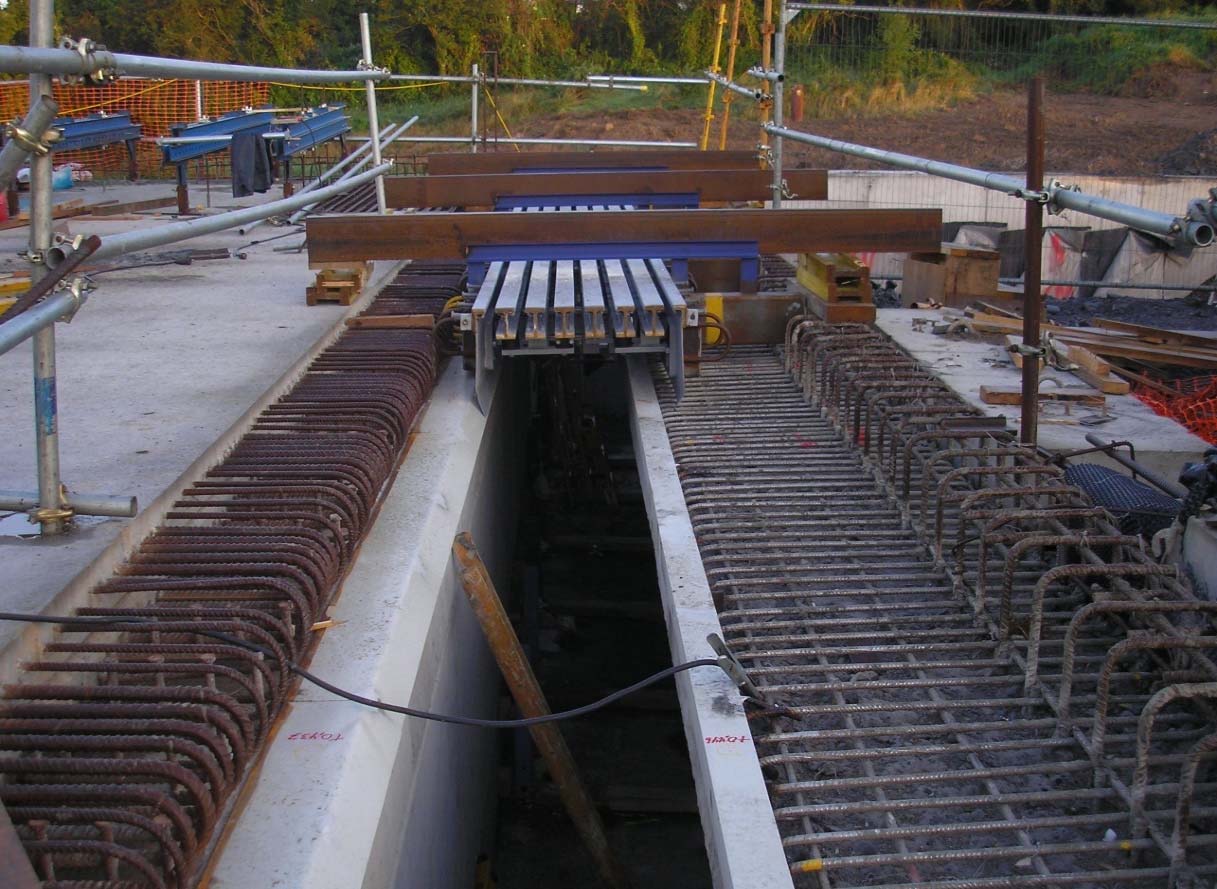

58 Αρμοί γεφυρών

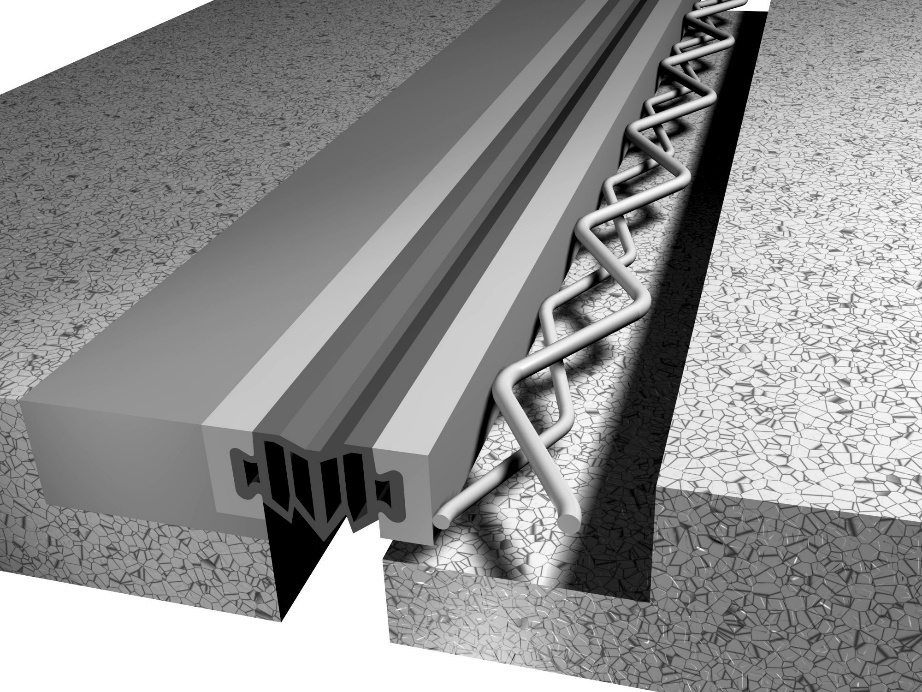

59 Αρμοί μικρής ικανότητας μετακίνησης

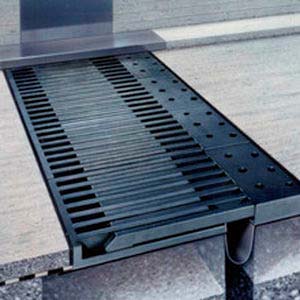

60 Αρμοί τύπου «κτένας» μικρής μετακίνησης μεγάλης μετακίνησης

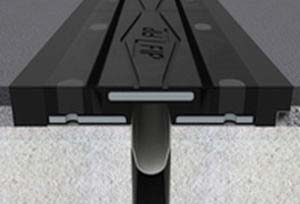

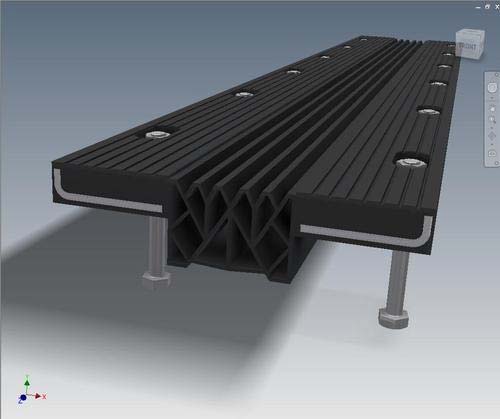

61 Ελαστομεταλλικοί αρμοί

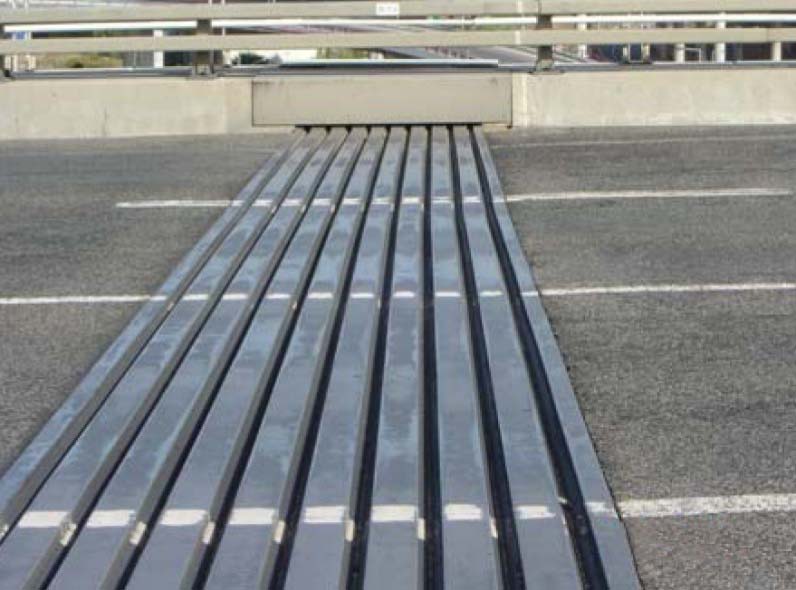

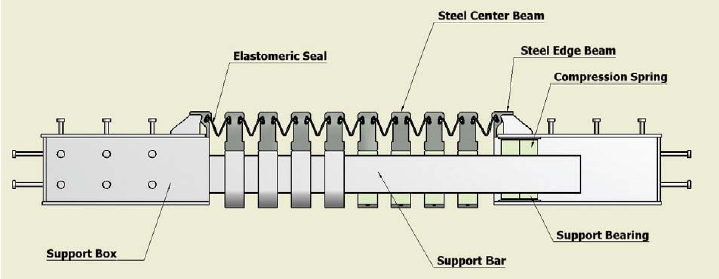

62 Αρμοί μεγάλης ικανότητας μετακίνησης
