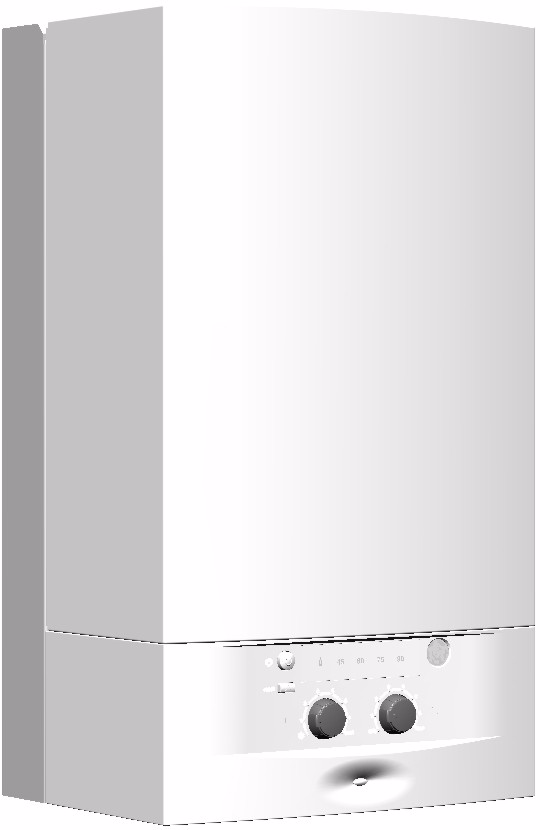

Εγχειρίδιο εγκατάστασης και λειτουργίας Ceraclass ZS 24-2 LH AE 23 ZW 24-2 LH AE 23 ZS 24-2 LH AE 31 ZW 24-2 LH AE 31 X XXX XXX XXX GR (2007.

Transcript

1 Εγχειρίδιο εγκατάστασης και λειτουργίας Ceraclass ZS 24-2 LH AE 23 ZW 24-2 LH AE 23 ZS 24-2 LH AE 31 ZW 24-2 LH AE 31 X XXX XXX XXX GR ( ) JS

2 Πίνακας Περιεχοµένων Πίνακας Περιεχοµένων 1 Οδηγίες για την ασφάλειά σας και σύµβολα Οδηγίες για την ασφάλειά σας Ερµηνεία συµβόλων 3 2 Περιγραφή της συσκευής ήλωση συµβατότητας κατασκευαστικών προτύπων της ΕΕ Επισκόπηση των διαφόρων τύπων Συσκευασία Περιγραφή συσκευών Παρελκόµενα (βλέπε επίσης τον κατάλογο τιµών) ιαστάσεις οµή συσκευής ZS οµή συσκευής ZW Ηλεκτρική καλωδίωση Περιγραφή λειτουργίας Θέρµανση Ζεστό νερό χρήσης Κυκλοφορητής οχείο διαστολής Τεχνικά χαρακτηριστικά 10 3 Κανονισµοί 11 4 Εγκατάσταση Σηµαντικές υποδείξεις Επιλογή του χώρου τοποθέτησης Ελάχιστες αποστάσεις Τοποθέτηση της ράγας ανάρτησης Εγκατάσταση των σωληνώσεων Τοποθέτηση της συσκευής Εγκατάσταση συρταριού παρελκοµένων Έλεγχος συνδέσεων 16 6 Εκκίνηση Πριν την εκκίνηση Θέση της συσκευής σε λειτουργία και εκτός λειτουργίας Θέση της θέρµανσης σε λειτουργία Ρύθµιση της θέρµανσης µε θερµοστάτη Ρύθµιση της θερµοκρασίας του θερµοσίφωνα (ZS...) Θερµοκρασία και ποσότητα θερµού νερού (ZW... ) Θερινή λειτουργία (µόνο παραγωγή ζεστού νερού) Αντιπαγετική προστασία Προστασία κυκλοφορητή από µπλοκάρισµα ιάγνωση βλαβών 22 7 Ρύθµιση αερίου Ρύθµιση από τον κατασκευαστή Τρόπος λειτουργίας Service Ονοµαστική θερµική φόρτιση Μέθοδος ρύθµισης µέσω της µέτρησης της πίεσης στα ακροφύσια Μέθοδος ρύθµισης µέσω της µέτρησης του όγκου Θερµική ισχύς Μέθοδος ρύθµισης µέσω της µέτρησης της πίεσης στα ακροφύσια Μέθοδος ρύθµισης µέσω της µέτρησης του όγκου Μετατροπή για άλλο είδος αερίου 27 8 Συντήρηση Τακτικές εργασίες συντήρησης Εκκένωση του συστήµατος θέρµανσης Εκκίνηση µετά την εκτέλεση εργασιών συντήρησης 29 9 Βλάβες 30 5 Ηλεκτρική σύνδεση Σύνδεση της συσκευής Σύνδεση θερµοστατών Σύνδεση θερµοσίφωνα (ZS.. ) 19 2??????????

3 Οδηγίες για την ασφάλειά σας και σύµβολα 1 Οδηγίες για την ασφάλειά σας και σύµβολα 1.1 Οδηγίες για την ασφάλειά σας Αν µυρίσετε αέριο: B Κλείστε τον διακόπτη αερίου. B Ανοίξτε τα παράθυρα. B Μην ανοιγοκλείνετε τους ηλεκτρικούς διακόπτες. B Σβήστε τυχόν ακάλυπτες φωτιές. B Τηλεφωνήστε αµέσως από εξωτερικό τηλέφωνο στην επιχείρηση παροχής αερίου και στο εξουσιοδοτηµένο ειδικό συνεργείο. Αν µυρίσετε καυσαέρια: B ιακόψτε τη λειτουργία της συσκευής. B Ανοίξτε πόρτες και παράθυρα. B Ειδοποιήστε το ειδικό συνεργείο. Τοποθέτηση, µετατροπή B Η τοποθέτηση καθώς και τυχόν µετατροπές στη συσκευή επιτρέπεται να γίνουν µόνο από εξουσιοδοτηµένο ειδικό συνεργείο. B Μην κάνετε µετατροπές στα εξαρτήµατα απαγωγής καυσαερίων. B Μην κλείνετε και µη µικραίνετε τα ανοίγµατα εξαερισµού. Συντήρηση B Ο χρήστης πρέπει να εκτελεί εργασίες συντήρησης και περιοδικού ελέγχου της συσκευής. B Ο χρήστης είναι υπεύθυνος για την ασφάλεια και τη φιλικότητα της εγκατάστασης προς το περιβάλλον. B Θα πρέπει να διεξάγεται έλεγχος συντήρησης της συσκευής µια φορά το χρόνο. B Σύσταση προς τον πελάτη: Κλείστε ένα συµβόλαιο συντήρησης µ' ένα εξουσιοδοτηµένο ειδικό συνεργείο και δώστε του την εντολή να συντηρεί τη συσκευή µια φορά το χρόνο. B Χρησιµοποιείτε µόνο γνήσια ανταλλακτικά. Ενηµέρωση του πελάτη B Ενηµερώστε τον πελάτη σχετικά µε τον τρόπο λειτουργίας και εκπαιδεύστε τον στο χειρισµό της. B Υποδείξτε στον πελάτη ότι δεν επιτρέπεται να διεξάγει οποιεσδήποτε µετατροπές ή επισκευές. 1.2 Ερµηνεία συµβόλων Προειδοποίηση: Οι οδηγίες ασφαλείας στο κείµενο σηµαδεύονται µε ένα προειδοποιητικό τρίγωνο και έχουν γκρίζο φόντο. Λέξεις-σήµατα χαρακτηρίζουν τη σοβαρότητα του κινδύνου ο οποίος δηµιουργείται όταν δεν τηρηθούν τα προστατευτικά µέτρα. Προσοχή σηµαίνει ότι µπορεί να προκληθούν µικρές υλικές ζηµιές. Προειδοποίηση σηµαίνει ότι µπορούν να προκληθούν µικρές βλάβες σε άτοµα ή βαριές υλικές ζηµιές. Κίνδυνος σηµαίνει ότι µπορούν να προκληθούν σοβαρές βλάβες σε άτοµα. Σε ιδιαίτερα σοβαρές περιπτώσεις υπάρχει κίνδυνος ζωής. Οι υποδείξεις στο κείµενο σηµαδεύονται µε το διπλανό σύµβολο. Περιορίζονται µε οριζόντιες γραµµές πάνω ή κάτω από το κείµενο. Οι υποδείξεις περιέχουν σηµαντικές πληροφορίες σε περιπτώσεις στις οποίες δεν απειλείται ούτε η ανθρώπινη ζωή ούτε η συσκευή. Εκρηκτικά και εύφλεκτα υλικά B Μην κάνετε χρήση και µην αποθηκεύετε εύφλεκτα υλικά (χαρτιά, διαλυτικά µέσα, χρώµατα, κλπ.) κοντά στη συσκευή. Αέρας καύσης και χώρος τοποθέτησης B Ο αέρας καύσης και ο χώρος τοποθέτησης πρέπει να µην περιέχουν διαβρωτικά υλικά (π.χ. αλογονυδρογονάνθρακες που περιέχουν χλώριο και ενώσεις φθορίου). Έτσι αποφεύγεται η διάβρωση.?????????? 3

4 Περιγραφή της συσκευής 2 Περιγραφή της συσκευής 2.1 ήλωση συµβατότητας κατασκευαστικών προτύπων της ΕΕ Η συσκευή αυτή ανταποκρίνεται στις ισχύουσες διατάξεις των Ευρωπαϊκών Οδηγιών 90/396/EΟΚ, 92/42/EΟΚ, 73/ 23/EΟΚ, 89/336/EΟΚ και στο κατασκευαστικό πρότυπο που περιγράφεται στο πιστοποιητικό δοκιµής των κατασκευαστικών προτύπων της ΕΕ. N Prod ID CE 0085 BO 0216 Κατηγορία II 2H3+ Είδος συσκευής B 22, C 12, C 32, C 42, C 52, C 62 Πίν Επισκόπηση των διαφόρων τύπων ZS 24-2 L H AE 23 ZS 24-2 L H AE 31 ZW 24-2 L H AE 23 ZW 24-2 L H AE 31 Πίν. 2 Z Κεντρική συσκευή θέρµανσης S Σύνδεση µε έµµεσα θερµαινόµενο δοχείο W Θέρµανση νερού χρήσης 24 Θερµική ισχύς 24 kw -2 Έκδοση λέβητα L LED H Οριζόντιες συνδέσεις A Συσκευή µε ανεµιστήρα χωρίς ασφάλεια ροής E Αυτόµατη έναυση 23 Χαρακτηριστικό ψηφίο φυσικού αερίου H 31 Χαρακτηριστικό ψηφίο Υγραερίου Το χαρακτηριστικό ψηφίο αναφέρει την οικογένεια αερίου σύµφωνα µε EN 437: Χαρακτηρι στικό ψηφίο είκτης Wobbe Οικογένεια αερίου 23 12,7-15,2 kwh/m 3 Φυσικό αέριο και αέρια πετρελαίου, οµάδα H Ράγα συναρµολόγησης για στερέωση σε τοίχο Υδραυλική βάση σύνδεσης και διανοµής Σετ στερέωσης (βίδες και εξαρτήµατα) Σετ σύνδεσης (φλάντζες) Σετ διαφραγµάτων στραγγαλισµού 76, 78, 80, 83 και 86 mm Οδηγίες εγκατάστασης και λειτουργίας 2.4 Περιγραφή συσκευών Συσκευή για τοποθέτηση σε τοίχο Ενδείξεις θερµοκρασίας, λειτουργίας καύσης και βλαβών. Ατµοσφαιρικός καυστήρας για φυσικό αέριο/υγραέριο Ηλεκτρονική έναυση Κυκλοφορητής µε βαλβίδα εξαέρωσης Μεταβλητή θερµική ισχύς µε ελάχιστο/µέγιστο έλεγχο ανεξάρτητα από το νερό χρήσης Μεταβλητή υδραυλική ενέργεια µε ελάχιστο/µέγιστο έλεγχο ανεξάρτητα από τη θέρµανση οχείο διαστολής Αισθητήρας και ρυθµιστής ποσότητας νερού χρήσης Μανόµετρο ιατάξεις ασφαλείας: Επιτήρηση φλόγας (επιτήρηση ιονισµού) Βαλβίδα ασφαλείας (υπερπίεση στο κύκλωµα θέρµανσης) Οριακός θερµοστάτης ασφαλείας Ηλεκτρική σύνδεση: 230 V, 50 Hz 2.5 Παρελκόµενα (βλέπε επίσης τον κατάλογο τιµών) Θερµοστάτης χώρου: TR 12 TRZ 12-2 µε εβδοµαδιαίο πρόγραµµα Σετ µετατροπής για άλλο είδος αερίου: Από φυσικό αέριο σε υγραέριο και αντίστροφα Σετ προετοιµασίας της τοποθέτησης Παρελκόµενα απαγωγής καυσαερίων 31 22,6-25,6 kwh/kg Προπάνιο/ βουτάνιο Πίν Συσκευασία Επιτοίχιος λέβητας θέρµανσης µε αέριο για εγκαταστάσεις κεντρικής θέρµανσης 4??????????

5 Περιγραφή της συσκευής 2.6 ιαστάσεις Σχ. 1 1 Περίβληµα 2 Πίνακας οργάνων 3 Ράγα ανάρτησης Σχ. 2 Επάνω όψη?????????? 5

6 Περιγραφή της συσκευής 2.7 οµή συσκευής ZS.. Σχ. 3 4 ιακόπτης διαφοράς πίεσης 5 Στατικός εναλλάκτης ζεστού νερού χρήσης 6 Οριακός θερµοστάτης ασφαλείας 7 Ηλεκτρόδιο έναυσης 8 Καυστήρας 9 Αισθητήρας θερµοκρασίας προσαγωγής 10 Βίδα ρύθµισης αερίου MAX 11 Σηµείο µέτρησης πίεσης αερίου καυστήρα 12 Αγωγός µέτρησης πίεσης σύνδεσης αερίου 13 Φωτοδίοδοι 14 Μανόµετρο 15 Bypass 16 Βαλβίδα ασφαλείας 17 Κύκλωµα ροής θέρµανσης 18 ZW - κρύο νερό (ZS - είσοδος συσσωρευτή) 19 Αέριο 20 Φίλτρο αερίου (συνδεδεµένο µε την βαλβίδα αερίου) 21 ZW - κρύο νερό (ZS - έξοδος συσσωρευτή) 22 Κύκλωµα επιστροφής θέρµανσης 23 Τρίοδη βαλβίδα µεταγωγής 24 Κινητήρας για την τρίοδη βαλβίδα µεταγωγής 25 Κυκλοφορητής µε βαλβίδα εξαέρωσης 26 Βαλβίδα εξαέρωσης 27 Βαλβίδα αερίου 28 Ακροφύσιο 29 οχείο διαστολής 30 Βαλβίδα αζώτου 31 Ηλεκτρόδιο ιονισµού 32 Αγωγός εισόδου αέρα 33 Σωλήνας απαγωγής καυσαερίων 34 Μέτρηση διαφοράς πίεσης 35 Ανεµιστήρας 6??????????

7 Περιγραφή της συσκευής 2.8 οµή συσκευής ZW.. Σχ. 4 4 Πιεζοστάτης αέρος 5 Κλειστός Φλογοθάλαµος 6 Οριακός θερµοστάτης ασφαλείας 7 Ηλεκτρόδιο έναυσης 8 Καυστήρας 9 Αισθητήρας θερµοκρασίας προσαγωγής (NTC) 10 Βίδα ρύθµισης αερίου MAX 11 Σηµείο µέτρησης πίεσης αερίου καυστήρα 12 Αγωγός µέτρησης πίεσης σύνδεσης αερίου 13 Φωτοδίοδοι 14 Μανόµετρο 15 Bypass 16 Βαλβίδα ασφαλείας 17 Κύκλωµα ροής θέρµανσης 18 ZW - κρύο νερό (ZS - είσοδος συσσωρευτή) 19 Αέριο 20 Φίλτρο αερίου (συνδεδεµένο µε την βαλβίδα αερίου) 21 ZW - κρύο νερό (ZS - έξοδος συσσωρευτή) 22 Κύκλωµα επιστροφής θέρµανσης 23 Τρίοδη βαλβίδα µεταγωγής 24 Κινητήρας για την τρίοδη βαλβίδα µεταγωγής 25 Κυκλοφορητής µε βαλβίδα εξαέρωσης 26 Βαλβίδα εξαέρωσης 27 Βαλβίδα αερίου 28 Ακροφύσιο 29 οχείο διαστολής 30 Βαλβίδα αζώτου 31 Ηλεκτρόδιο ιονισµού 32 Αγωγός εισόδου αέρα 33 Σωλήνας απαγωγής καυσαερίων 34 Μέτρηση διαφοράς πίεσης 35 Ανεµιστήρας 36 Πλακοειδής εναλλάκτης ζεστού νερού χρήσης 37 Βάνα πλήρωσης 38 Αισθητήρας θερµοκρασίας θέρµανσης (NTC) 39 Φίλτρο νερού 40 Αισθητήρας ροής νερού 41 Περιοριστής ροής νερού?????????? 7

8 Περιγραφή της συσκευής 2.9 Ηλεκτρική καλωδίωση Μόλις ανοίξει ο οπλισµός αερίου (42) η πλακέτα ενεργοποιεί τη διάταξη ανάφλεξης: Στα δύο ηλεκτρόδια δηµιουργείται ένας σπινθήρας ανάφλεξης υψηλής τάσης (7), ο οποίος αναφλέγει το µίγµα αέρος-αερίου. Το ηλεκτρόδιο ιονισµού (31) αναλαµβάνει την επιτήρηση της φλόγας. ιακοπή λειτουργίας σε περίπτωση υπέρβασης του χρόνου ασφαλείας Εάν εντός του χρόνου ασφαλείας (8 δευτερόλεπτα) δεν σχηµατιστεί φλόγα, ακολουθεί µια δεύτερη και µια τρίτη δοκιµή ανάφλεξης. Εάν αποτύχουν και αυτές οι δοκιµές, διακόπτεται η λειτουργία. ιακοπή λειτουργίας σε περίπτωση υπέρβασης της θερµοκρασίας ασφαλείας Η πλακέτα ανιχνεύει τη θερµοκρασία θέρµανσης µέσω του αισθητήρα NTC (9). Σε περίπτωση πολύ υψηλής θερµοκρασίας διακόπτεται η λειτουργία για λόγους ασφαλείας από τον: οριακό θερµοστάτη ασφαλείας (6) Η συσκευή ξεκινά και πάλι τη λειτουργία της αφού η θερµοκρασία προσαγωγής πέσει στους 96 C ή πιο κάτω. Για να επαναθέσετε τη συσκευή σε λειτουργία µετά από διακοπή για λόγους ασφαλείας: B Πατήστε το πλήκτρο επαναφοράς Ζεστό νερό χρήσης Σχ. 5 4 ιακόπτης διαφοράς πίεσης 6 Οριακός θερµοστάτης ασφαλείας 7 Ηλεκτρόδιο έναυσης 9 Αισθητήρας θερµοκρασίας προσαγωγής (NTC) 23 Τρίοδη βαλβίδα µεταγωγής 25 Κυκλοφορητής µε βαλβίδα εξαέρωσης 31 Ηλεκτρόδιο ιονισµού 35 Ανεµιστήρας 38 Αισθητήρας θερµοκρασίας θέρµανσης (NTC) 40 Αισθητήρας ροής νερού (ZW) 42 Βαλβίδα αερίου 43 LED 2.10 Περιγραφή λειτουργίας Θέρµανση Εάν ο θερµοστάτης εντοπίσει κατάσταση υπερβολικού κρύου: ξεκινά ο κυκλοφορητής (25). Η τρίοδη βαλβίδα µεταγωγής (23) ανοίγει την επιστροφή θέρµανσης (22). 8 Συνδυασµένες συσκευές (ZW...) Όταν τρέξει ζεστό νερό χρήσης, ο αισθητήρας ροής νερού (40) στέλνει ένα σήµα στην πλακέτα. Το σήµα έχει σαν αποτέλεσµα: τη θέση σε λειτουργία του κυκλοφορητή (25). την ανάφλεξη του καυστήρα. η τρίοδη βαλβίδα µεταγωγής (23) φράζει το κύκλωµα θέρµανσης. Η πλακέτα επιτηρεί τη θερµοκρασία ζεστού νερού δια µέσου του αισθητήρα NTC (9) και ρυθµίζει την ισχύ του καυστήρα ανάλογα µε τις εκάστοτε ανάγκες. Συνδυασµένες συσκευές (ZS...) Όταν ο αισθητήρας θερµοκρασίας στον κυκλοφορητή (NTC) αναγνωρίσει µια πολύ χαµηλή θερµοκρασία: ξεκινά ο κυκλοφορητής (25). ο καυστήρας ανάβει. η τρίοδη βαλβίδα µεταγωγής (23) φράζει το κύκλωµα θέρµανσης και γεµίζει τον κυκλοφορητή µε ζεστό νερό.??????????

9 Περιγραφή της συσκευής Κυκλοφορητής Όταν στη συσκευή δεν έχει συνδεθεί θερµοστάτης χώρου ή χρονοδιακόπτης, ο κυκλοφορητής ξεκινά µόλις η συσκευή τεθεί στη λειτουργία θέρµανσης. Όταν υπάρχει θερµοστάτης χώρου ή χρονοδιακόπτης, ο κυκλοφορητής ξεκινά όταν: η θερµοκρασία χώρου είναι πιο χαµηλή από εκείνη που έχει ρυθµιστεί στο θερµοστάτη (TR 12). η συσκευή έχει τεθεί σε λειτουργία και η θερµοκρασία χώρου είναι χαµηλότερη από εκείνη που έχει ρυθµιστεί στο θερµοστάτη (TRZ 12-2 / TR 15 RF). βρίσκεται εντός του εύρους προγραµµατισµού (TRZ 12-2 / TR 15 RF) Ταχύτητα I Ταχύτητα II Ταχύτητα ΙΙI Σχ. 6 Χαρακτηριστική καµπύλη κυκλοφορητή 2.11 οχείο διαστολής Η συσκευή διαθέτει ένα δοχείο πλήρωσης µε χωρητικότητα 6 l και πίεση πλήρωσης 0,75 bar, το οποίο εξουδετερώνει τις αυξήσεις της πίεσης που προκαλούνται από τις αντίστοιχες αυξήσεις της θερµοκρασίας κατά τη διάρκεια της λειτουργίας της συσκευής. Ο µέγιστος όγκος νερού της εγκατάστασης καθορίζεται µε βάση τη µέγιστη πίεση της εγκατάστασης θέρµανσης υπό τη µέγιστη θερµοκρασία προσαγωγής ζεστού νερού 90 C. Μέγιστη πίεση (bar) Όγκος νερού (l) 0,5 0,6 0,7 0,8 0,9 1, Πίν. 4 Για να επεκτείνετε τη χωρητικότητα: B Ανοίξτε τη βαλβίδα πλήρωσης του δοχείου διαστολής (30) και µειώστε την πίεση στην προσαγωγή στα 0,5 bar.?????????? 9

10 Περιγραφή της συσκευής 2.12 Τεχνικά χαρακτηριστικά Ισχύς Ζεστό νερό Ονοµαστική θερµική ισχύς Ονοµαστική θερµική φόρτιση Θέρµανση Ονοµαστική θερµική ισχύς Ονοµαστική θερµική φόρτιση Τιµές σύνδεσης αερίου Μέγιστη κατανάλωση Μονάδες ZS/ZW 24 ΑE.. kw kw kw kw 7,0-24,0 8,4-26,5 10,0-24,0 11,9-26,5 Φυσικό αέριο H (H ub = 9,5 kwh/m 3 ) m 3 /h 2,8 Υγραέριο (Βουτάνιο/Προπάνιο) (H u = 12,8 kwh/m 3 ) kg/h 2,1 Επιτρεπτή τιµή πίεσης για σύνδεση αερίου Φυσικό αέριο H mbar 20 Υγραέριο (Βουτάνιο/Προπάνιο) mbar 28/30-37 οχείο διαστολής Πίεση δοχείου bar 0,75 Συνολικός όγκος l 6 Χαρακτηριστικά καυσαερίων Μάζα καυσαερίων kg/h 53 Θερµοκρασία καυσαερίων (στο σηµείο µέτρησης του λαιµού) C 185 Θερµοκρασία καυσαερίων (σε απόσταση 4 m από το σωλήνα C 140 Θέρµανση Θερµοκρασία C Μέγιστη πίεση bar 3 Ονοµαστικός όγκος νερού σε t =20 C,18 kw l/h 800 Υπολειµµατική πίεση παροχής στον ονοµαστικό όγκο νερού bar 0,2 Παραγωγή ζεστού νερού (ZW...) Θερµοστάτης νερού χρήσης στη µέγιστη θέση: Θερµοκρασία C 60 Όριο ροής l/min 1,8-6,6 Θερµοστάτης νερού χρήσης στην ελάχιστη θέση: Θερµοκρασία C 40 Όριο ροής l/min 1,8-10 Μέγιστη ροή νερού στους 60 C (θερµοκρασία εισόδου νερού στους l/min 6,9 Μέγιστη πίεση νερού bar 10 Ελάχιστη πίεση λειτουργίας bar 0,35 Ειδική ροή νερού (D) για t = 30K, σύµφωνα µε EN625 1) l/min 11,8 Γενικές προδιαγραφές ιαστάσεις (H x Β x Τ) mm 700 x 400 x 298 Βάρος, χωρίς συσκευασία kg 33 Ηλεκτρική τάση VAC 230 Συχνότητα Hz 50 Κατανάλωση ισχύος W 130 Κατηγορία προστασίας IP X4D Ελέγχθηκε σύµφωνα µε τον κανονισµό EN 483 Πίν. 5 1) Ο όγκος πόσιµου νερού που σύµφωνα µε τον κατασκευαστή παρέχει ο λέβητας σε αλλεπάλληλες λήψεις µε µέση αύξηση της θερµοκρασίας κατά 30K. 10??????????

11 Κανονισµοί 3 Κανονισµοί Κατά την εγκατάσταση της συσκευής θα πρέπει να τηρούνται οι ακόλουθοι κανονισµοί/οδηγίες. Κώδικας εγκατάστασης αερίου για οικιακούς, δηµόσιους ή εµπορικούς χώρους Κώδικας θερµικών εγκαταστάσεων για κτήρια Τοπικοί κανονισµοί της εκάστοτε χώρας. ιατάξεις της αρµόδιας επιχείρησης παροχής αερίου. Καταστατικό κτιρίου?????????? 11

12 Εγκατάσταση 4 Εγκατάσταση Η τοποθέτηση, η ηλεκτρική σύνδεση, η σύνδεση µε το δίκτυο αερίου, η απαγωγή καυσαερίων και η εκκίνηση πρέπει να γίνουν οπωσδήποτε από µια επιχείρηση εξουσιοδοτηµένη από την επιχείρηση παροχής αερίου ή από την επιχείρηση ηλεκτρισµού. Η συσκευή µπορεί να εγκατασταθεί µόνο σε χώρες που αναγράφονται στην πινακίδα στοιχείων της συσκευής. 4.1 Σηµαντικές υποδείξεις B Πριν από την εγκατάσταση πρέπει να έχει εκδοθεί γνωµοδότηση από την εταιρεία παροχής αερίου. B Η συσκευή µπορεί να εγκατασταθεί σε κλειστά συστήµατα ζεστού νερού και θέρµανσης, σύµφωνα µε την προδιαγραφή DIN 4751, Μέρος 3. Για τη λειτουργία δεν είναι απαραίτητη η κυκλοφορία µιας ελάχιστης ποσότητας νερού. B Οι ανοιχτές εγκαταστάσεις θέρµανσης πρέπει να µετατρέπονται σε κλειστά συστήµατα. B Μη χρησιµοποιείτε γαλβανισµένα θερµαντικά σώµατα και σωλήνες. Έτσι αποφεύγεται ο σχηµατισµός αναθυµιάσεων. B Εγκαθιστώντας ρυθµιστές της Junkers (TR 12, TRZ 12-2, EU 9 D) και θερµοστατικές κεφαλές (TK1) στα θερµαντικά σώµατα, εξασφαλίζετε οικονοµικότερη λειτουργία. B Εάν χρησιµοποιείτε θερµοστάτη χώρου, µη τοποθετήσετε θερµοστατική βαλβίδα στο χώρο/ δωµάτιο τοποθέτησης του θερµοστάτη. B Προβλέψτε ένα εξαεριστικό (χειροκίνητο ή αυτόµατο) για κάθε θερµαντικό σώµα, καθώς και στρόφιγγες πλήρωσης και εκκένωσης στο πιο χαµηλό σηµείο της εγκατάστασης. Πριν θέσετε τη συσκευή σε λειτουργία: B Αφήστε να κυκλοφορήσει νερό για να καθαρίσετε την εγκατάσταση από τυχόν υπάρχοντα ξένα σώµατα ή λιποειδή σωµατίδια τα οποία θα µπορούσαν να επηρεάσουν την άψογη λειτουργία της συσκευής. Για τον καθαρισµό µη χρησιµοποιείτε διαλύτες ή αρωµατικούς υδρογονάνθρακες (βενζίνη, πετρέλαιο, κλπ.). B Εάν χρειαστεί, χρησιµοποιήστε µεν ένα απορρυπαντικό, ξεπλύνετε όµως στη συνέχεια καλά την εγκατάσταση. B Τοποθετήστε µια βάνα αερίου όσο το δυνατό πιο κοντά στο λέβητα. B Μετά από την εγκατάσταση του δικτύου αερίου, εκτός από το σχολαστικό καθαρισµό, θα πρέπει να γίνει και έλεγχος διαρροής. Ο έλεγχος αυτός πρέπει να γίνει µε κλειστή τη βάνα αερίου λέβητα προς αποφυγή πρόκλησης ζηµιάς στον οπλισµό αερίου λόγω υπερπίεσης. B Ελέγξτε εάν ο λέβητας ταιριάζει µε τη διαθέσιµη οικογένεια αερίου. B Ελέγξτε εάν η ροή και η πίεση που παρέχει ο µειωτήρας επαρκούν για τις ανάγκες του λέβητα (δείτε τα τεχνικά στοιχεία στο 2.12). B Είναι υποχρεωτική η εγκατάσταση ενός σιφονιού µε σωλήνα αποστράγγισης κάτω από το λέβητα για την εξαγωγή νερού από την βαλβίδα ασφαλείας του λέβητα. B Εάν οι σωλήνες του νερού χρήσης είναι πλαστικές, η είσοδος κρύου νερού και η έξοδος ζεστού νερού (ZW..) πρέπει να είναι από µεταλλικό σωλήνα ελάχιστου µήκους 1,5 m. B Εάν το νερό έχει µεγάλη περιεκτικότητα σε άλατα, συνιστάται η χρήση ενός συστήµατος αφαλάτωσης στο δίκτυο εισαγωγής ή η πλήρωση του κυκλώµατος µε αφαλατωµένο νερό. 4.2 Επιλογή του χώρου τοποθέτησης Απαιτήσεις για την επιλογή του χώρου τοποθέτησης B Τηρείτε τις προδιαγραφές και τους κανονισµούς της εκάστοτε χώρας. B Ελέγξτε τα ελάχιστα µέτρα εγκατάστασης που παρέχονται στις οδηγίες εγκατάστασης των παρελκοµένων. Αέρας καύσης B Για να αποφευχθεί η διάβρωση πρέπει ο αέρας καύσης να µην περιέχει διαβρωτικά υλικά. B Για την αποφυγή της διάβρωσης, ο αέρας καύσης θα πρέπει να µην περιέχει επικίνδυνες ουσίες. Τέτοιες ουσίες είναι οι αλογονυδρογονάνθρακες που περιέχουν χηµικές ενώσεις χλωρίου και φθορίου οι οποίες µπορεί π.χ. να περιέχονται σε διαλύτες, χρώµατα, κόλλες, σπρέι και απορρυπαντικά που χρησιµοποιείτε στο νοικοκυριό σας. Εάν δεν µπορούν να τηρηθούν οι συνθήκες αυτές, θα πρέπει να επιλεχθεί άλλος χώρος για την είσοδο και έξοδο αερίου. 12??????????

13 Εγκατάσταση Θερµοκρασία επιφάνειας Η µέγιστη θερµοκρασία στην επιφάνεια της συσκευής είναι χαµηλότερη από 85 C. εν απαιτούνται ειδικά µέτρα προστασίας για εύφλεκτα υλικά ή για εντοιχισµένα έπιπλα. Λαµβάνετε υπόψη σας όµως τυχόν αποκλίνοντες κανονισµούς της εκάστοτε χώρας. B Βεβαιωθείτε πως η ράγα ανάρτησης είναι στη σωστή θέση πριν σφίξετε τις βίδες. 4.3 Ελάχιστες αποστάσεις Κατά την επιλογή του χώρου τοποθέτησης θα πρέπει να εκπληρώνονται οι παρακάτω προϋποθέσεις: B Κρατήστε τη µέγιστη απόσταση από όλες τις ανωµαλίες στις διάφορες επιφάνειες (π.χ. σωλήνες, αγωγοί, προεκτάσεις τοίχων, κλπ.). B Εξασφαλίστε την ανεµπόδιστη πρόσβαση για τη διεξαγωγή των εργασιών εγκατάστασης και συντήρησης - βλέπε σχετικά τις ελάχιστες αποστάσεις στην Σχ. 7. Σχ. 8 Στερέωση στον τοίχο Σχ. 7 A B C Ελάχιστες αποστάσεις Μπροστά 0,5 cm, στις πλευρές 1 cm 40 cm 10 cm 4.4 Τοποθέτηση της ράγας ανάρτησης Στερέωση στον τοίχο B Στερεώστε τη ράγα ανάρτησης στον τοίχο σε κατάλληλη θέση στο χώρο (βλέπε ενότητα 4.3). B Σηµαδέψτε τις τρύπες για τη στερέωση της ράγας ανάρτησης και τρυπήστε. B Αφαιρέστε τη ράγα ανάρτησης. B Στερεώστε τη ράγα ανάρτησης στον τοίχο χρησιµοποιώντας τα συµπαραδιδόµενα βύσµατα και τις συµπαραδιδόµενες βίδες - µη σφίξετε ακόµα πλήρως τις βίδες. 4.5 Εγκατάσταση των σωληνώσεων B Οι σωληνώσεις και οι οπλισµοί του ζεστού νερού πρέπει να διαστασιοποιηθούν έτσι ώστε να εξασφαλίζεται η ανάλογη µε την εκάστοτε πίεση τροφοδότησης επαρκής ροή νερού στα σηµεία λήψης. B Στο χαµηλότερο σηµείο της εγκατάστασης, τοποθετήστε µια βάνα πλήρωσης και µια βάνα εκκένωσης. B Οι αγωγοί αερίου πρέπει να διαστασιοποιούνται έτσι ώστε να εξασφαλίζεται επαρκής παροχή αερίου σε όλες τις συνδεδεµένες συσκευές. B Συνδέστε τους αγωγούς χωρίς να βρίσκονται υπό πίεση. B Χρησιµοποιήστε το σετ σύνδεσης εγκατάστασης για να τοποθετήσετε σωστά τους αγωγούς σύνδεσης της συσκευής. 4.6 Τοποθέτηση της συσκευής Προσοχή: Τα κατάλοιπα στο δίκτυο σωληνώσεων µπορούν να προκαλέσουν βλάβες στη συσκευή! B Ξεπλύνετε το δίκτυο σωληνώσεων για να αφαιρέσετε τα κατάλοιπα. B Αφαιρέστε τη συσκευασία, ακολουθώντας τις οδηγίες επάνω στη συσκευασία.?????????? 13

14 Εγκατάσταση B Ελέγξτε εάν το περιεχόµενο της συσκευασίας είναι άρτιο. B Αφαιρέστε τα πώµατα από τις συνδέσεις αερίου και νερού. B Για να αφαιρέσετε τελείως τον πίνακα οργάνων, θέστε τον στη θέση που φαίνεται στην εικόνα 10, ανασηκώστε τον και τραβήξτε τον µπροστά. Αφαίρεση του πίνακα οργάνων και του περιβλήµατος Για λόγους ηλεκτρικής ασφαλείας, ο πίνακας οργάνων και το περίβληµα προστατεύονται από µη εξουσιοδοτηµένη πρόσβαση µε δύο βίδες ασφαλείας. Στερεώνετε τον πίνακα οργάνων και το περίβληµα πάντοτε µε τις βίδες αυτές. B Αφαιρέστε τις βίδες ασφαλείας από τον πίνακα οργάνων. Σχ. 9 Βίδες ασφαλείας B Τραβήξτε τον πίνακα προς τα πάνω και µετά προς τα κάτω. Σχ. 11 Αφαίρεση του πίνακα οργάνων B Αφαιρέστε τις βίδες στερέωσης του περιβλήµατος. B Τραβήξτε το κάτω µέρος του περιβλήµατος και σύρετέ το προς τα πάνω. Σχ. 12 Αφαιρέστε το περίβληµα Σχ. 10 Θέση Service για πρόσβαση στο σύστηµα νερού και ηλεκτρισµού Στερέωση της συσκευής B Τοποθετήστε τις φλάντζες στα διπλά ρακόρ της βάσης σύνδεσης της συσκευής. B Ανασηκώστε τη συσκευή και αναρτήστε την στη ράγα ανάρτησης. B Τοποθετήστε τη συσκευή επάνω στις προετοιµασµένες συνδέσεις των σωλήνων 14??????????

15 Εγκατάσταση B Ελέγξτε εάν κάθονται άψογα όλες οι φλάντζες και, στη συνέχεια, σφίξτε τα ρακόρ των συνδέσεων. Σύνδεση του καπναγωγού Για οποιαδήποτε περαιτέρω πληροφορία για την εγκατάσταση των παρελκοµένων αυτών, ελέγξτε τις οδηγίες τους. B Τοποθετήστε τη γωνία εξαγωγής στο λαιµό εξόδου της συσκευής και πιέστε την µέχρι το τέρµα. Προειδοποίηση: Ο δακτύλιος στραγγαλισµού που θα εγκατασταθεί πρέπει να επιλεγεί ανάλογα µε το µήκος του σωλήνα απαγωγής καυσαερίων (βλέπε οδηγίες παρελκοµένων απαγωγής καυσαερίων). Συνιστάται η τοποθέτηση µε διάφραγµα Φυσικό αέριο Υγραέριο CO 2 (%) 7,5% 8,5% p (mbar) 1,1-1,4 Πίν. 6 Σύνδεση παρελκοµένων B Ακολουθήστε τις οδηγίες που συµπαραδίδονται για την εγκατάσταση των παρελκοµένων. Σχ. 13 Στερέωση γωνίας εξαγωγής µε κολάρο 1 Γωνία εξαγωγής 2 Λαιµός εξόδου Συναρµολόγηση δακτυλίου στραγγαλισµού B Συναρµολογήστε τον δακτύλιο στραγγαλισµού (2) µε το κατάλληλο άνοιγµα στην πλευρά αναρρόφησης του ανεµιστήρα καυσαερίων. 4.7 Έλεγχος συνδέσεων Συνδέσεις νερού B Συσκευές ZW: ανοίξτε τη βάνα κρύου νερού και ανοίξτε το κύκλωµα ζεστού νερού (µέγιστη πίεση ελέγχου: 10 bar). B Ανοίξτε τη βάνα πλήρωσης και επιστροφής κεντρικής θέρµανσης και γεµίστε το κύκλωµα θέρµανσης ανοίγοντας τη βάνα πλήρωσης. Σχ. 14 Συναρµολόγηση δακτυλίου στραγγαλισµού 1 Βίδες στερέωσης 2 ακτύλιος στραγγαλισµού Σχ. 15 Βάνα πλήρωσης B Ελέγξτε όλους τους συνδέσµους και τις φλάντζες για διαρροές (µέγιστη πίεση ελέγχου 1,5 bar στο µανόµετρο).?????????? 15

16 Εγκατάσταση B Εξαερώστε τη συσκευή χρησιµοποιώντας την ενσωµατωµένη βαλβίδα ταχείας εξαέρωσης (βλέπε Σχ. 16). Σχ. 16 Βαλβίδα εξαέρωσης Μετά την πλήρωση αφήστε τη βαλβίδα ανοιχτή. B Ξεκινήστε τη συσκευή και ελέγξτε την πίεση του κυκλώµατος. Κατά την εγκατάσταση της συσκευής ενδέχεται να παρουσιαστούν απώλειες πίεσης. Στην περίπτωση αυτή, επαναλάβετε τη διαδικασία πλήρωσης µέχρι να επιτύχετε την ενδεικτική τιµή πίεσης (1,5 bar). Όλα τα θερµαντικά σώµατα πρέπει να έχουν εξαερωθεί, διαφορετικά η απόδοση θέρµανσης θα είναι ελλιπής και η συσκευή ενδέχεται να κάνει θόρυβο. Αγωγός αερίου B Κλείστε τη βάνα αερίου για να προστατέψετε τον οπλισµό αερίου από ζηµιές λόγω υπερπίεσης (µέγιστη πίεση 150 mbar). B Ελέγξτε τον αγωγό αερίου. B ιεξάγετε αποσυµπίεση. Απαγωγή καυσαερίων B Ελέγξτε τη στεγανότητα του αγωγού καυσαερίων. B Ελέγξτε µήπως έχει υποστεί βλάβη ή εµποδίζεται το τέρµα του αγωγού καυσαερίων και η προστασία από τον άνεµο. 16??????????

17 Ηλεκτρική σύνδεση 5 Ηλεκτρική σύνδεση Κίνδυνος: κίνδυνος ηλεκτροπληξίας! B Πριν από οποιαδήποτε εργασία στα ηλεκτρικά εξαρτήµατα (ασφάλειες, διακόπτη κυκλώµατος) διακόπτετε πάντα την παροχή ρεύµατος από το δίκτυο. 5.2 Σύνδεση θερµοστατών B Κατεβάστε τον πίνακα οργάνων (βλέπε εικόνα 10). B Ανοίξτε τον πίνακα σύνδεσης. Η συσκευή παραδίδεται µε ένα σταθερά συνδεδεµένο και εξοπλισµένο µε φις ηλεκτρικό καλώδιο. Όλες οι διατάξεις ελέγχου και ασφαλείας είναι έτοιµες για λειτουργία, καλωδιωµένες και ελεγµένες. Προσοχή: Καταιγίδες B Η συσκευή πρέπει να έχει τη δική της σύνδεσης µε τον ηλεκτρικό πίνακα, προστατευµένη µε διαφορικό διακόπτη 30 ma και γείωση. Σε περιοχές µε συχνές καταιγίδες θα πρέπει να χρησιµοποιείται αλεξικέραυνο. 5.1 Σύνδεση της συσκευής Η ηλεκτρική σύνδεση πρέπει να γίνεται σύµφωνα µε τους ισχύοντες κανονισµούς για τις εγκαταστάσεις σε κατοικίες. B Συνδέστε το ηλεκτρικό καλώδιο µε µια γειωµένη πρίζα. Σχ Ασφάλεια 45 Σύνδεση δικτύου 46 Τερµατικό για θερµοστάτη χώρου (TR 12,TRZ 12-2) και σύνδεση χρονοδιακόπτη (EU9D, TR15RF) a Βύσµατα σύνδεσης για: οριακό θερµοστάτη ασφαλείας, αισθητήρα ζεστού νερού, έλεγχο θερµοκρασίας νερού προσαγωγής και ζεστού νερού, διακόπτη διαφοράς πίεσης και φωτοδίοδο LED b Βύσµα για ηλεκτρόδιο ιονισµού d Βύσµα κυκλοφορητή e Σύνδεση προστατευτικού αγωγού της πλακέτας τυπωµένου κυκλώµατος f Βύσµα βαλβίδας αερίου g Βύσµα µηχανοκίνητης τρίοδης βαλβίδας µεταγωγής h Ανεµιστήρας?????????? 17

18 Ηλεκτρική σύνδεση Θερµοστάτης χώρου B Αφαιρέστε τη γέφυρα µεταξύ των ακροδεκτών 1-4 (εικόνα 17, θέση 83). B Συνδέστε το θερµοστάτη χώρου TR 12, TRZ Σχ. 20 TR 15 RF Σχ. 18 TR 12 Σχ. 21 EU 9 D Σχ. 19 TRZ ??????????

19 5.3 Σύνδεση θερµοσίφωνα (ZS.. ) Έµµεσα θερµαινόµενος θερµοσίφωνας µε αισθητήρα NTC Οι θερµοσίφωνες JUNKERS µε αισθητήρα NTC συνδέονται άµεσα στον κορµό των καλωδίων της συσκευής. Το ηλεκτρικό καλώδιο µε το φις συµπαραδίδεται µαζί µε το θερµοσίφωνα. Σχ. 22 Υπάρχει επίσης η δυνατότητα να συνδέσετε έναν συµβατικό θερµοσίφωνα. Γι' αυτό, καλέστε έναν τεχνικό της Junkers µε τα κατάλληλα εξαρτήµατα προσαρµογής. Το σετ αποτελείται από έναν αισθητήρα NTC µε καλώδιο και ένα κατάλληλο βύσµα για την πλακέτα. Ο αισθητήρας NTC έχει διάµετρο 6 mm και πρέπει να εισαχθεί στον κατάλληλο φορέα WRB 19

20 Εκκίνηση 6 Εκκίνηση Λέβητας (πίσω όψη) Λέβητας (κάτω όψη) Σχ Φωτοδίοδοι 14 Μανόµετρο 17 Προσαγωγή θέρµανσης 18 ZW - ζεστό νερό (ZS - είσοδος συσσωρευτή) 21 ZW - κρύο νερό (ZS - έξοδος συσσωρευτή) 22 Επιστροφή θέρµανσης 43 LED - (ON) φωτοδίοδος λειτουργίας (αναβοσβήνει όταν υπάρχουν σφάλµατα) 47 Κεντρικός διακόπτης 48 ιακόπτης επαναφοράς 49 Θερµοστάτης θέρµανσης 50 Θερµοστάτης ζεστού νερού 6.1 Πριν την εκκίνηση Προσοχή: B Μην θέτετε τη συσκευή σε λειτουργία εάν δεν είναι γεµάτη νερό. B Η πρώτη εκκίνηση πρέπει να γίνει από εξειδικευµένο προσωπικό που θα διασφαλίσει την καλή λειτουργία της συσκευής και θα δώσει στον χρήστη κάθε απαραίτητη πληροφορία. B Σε περιοχές µε νερό που περιέχει πολλά άλατα, εγκαταστήστε µια διάταξη αποσκλήρυνσης ή γεµίστε µε νερό που δεν περιέχει άλατα. B Προρρυθµίστε την πίεση πλήρωσης του δοχείου διαστολής ανάλογα µε το στατικό ύψος της εγκατάστασης θέρµανσης. B Συσκευές ZW: Ανοίξτε τη βάνα αποµόνωσης κρύου νερού. 20??????????

21 Εκκίνηση B Ανοίξτε τις βαλβίδες των θερµαντικών σωµάτων. B Ανοίξτε τις στρόφιγγες συντήρησης. B Ανοίξτε τη βάνα πλήρωσης (37) (ZW) και γεµίστε την εγκατάσταση θέρµανσης σιγά-σιγά µέχρι να επιτευχθεί πίεση µεταξύ 1 και 2 bar. B Εξαερώστε τα θερµαντικά σώµατα. B Ελέγξτε εάν η βαλβίδα εξαέρωσης του κυκλώµατος θέρµανσης (26) είναι ανοιχτή. B Ανοίξτε ξανά την βάνα πλήρωσης (37) για να ξαναγεµίσετε την εγκατάσταση θέρµανσης και να επιτύχετε πίεση µεταξύ 1 και 2 bar ξανά. B Βεβαιωθείτε πως η οικογένεια αερίου που αναφέρεται στην πινακίδα κατασκευαστή ταυτίζεται µε την παρεχόµενη οικογένεια αερίου. B Ανοίξτε τη βάνα αερίου. 6.3 Θέση της θέρµανσης σε λειτουργία Η θερµοκρασία προσαγωγής µπορεί να ρυθµιστεί σε τιµές µεταξύ 45 C και 90 C. Η ρύθµιση της ισχύος καύσης αυτοπροσαρµόζεται διαρκώς στις τρέχουσες ανάγκες. B Γυρίστε το θερµοστάτη θερµοκρασίας χώρου για να προσαρµόσετε τη θερµοκρασία της εγκατάστασης προσαγωγής (µεταξύ 45 C και 90 C). Όταν ο καυστήρας λειτουργεί, το σύµβολο γίνεται πράσινο. Το θερµόµετρο δείχνει τη θερµοκρασία προσαγωγής (θέρµανση). 6.2 Θέση της συσκευής σε λειτουργία και εκτός λειτουργίας Θέση σε λειτουργία Περιµένετε περίπου 10 δευτερόλεπτα, στο διάστηµα αυτό η συσκευή θα κάνει αυτοδιαγνωστικό έλεγχο. B Πατήστε τον κεντρικό διακόπτη. Η φωτοδίοδος LED ανάβει µπλε, η συσκευή είναι έτοιµη να λειτουργήσει. Όταν ο καυστήρας λειτουργεί, η οθόνη LED δείχνει αυτό το σύµβολο. Το θερµόµετρο δείχνει τη θερµοκρασία προσαγωγής (θέρµανση). Σχ. 25 θέση αντιπαγετικής προστασίας - όταν ο θερµοστάτης είναι στη θέση αυτή, διασφαλίζεται θερµοκρασία προσαγωγής (θέρµανση) υψηλότερη από 6 C. 6.4 Ρύθµιση της θέρµανσης µε θερµοστάτη B Ρυθµίστε το θερµοστάτη θερµοκρασίας χώρου (TR...) στην επιθυµητή θερµοκρασία χώρου. Σχ. 24 Θέση εκτός λειτουργίας B Πατήστε τον κεντρικό διακόπτη. Προειδοποίηση: Ηλεκτρική εκφόρτιση! B Κλείνετε την παροχή ρεύµατος πριν από οποιαδήποτε εργασία στη συσκευή. Σχ. 26?????????? 21

22 Εκκίνηση Για φυσιολογικό επίπεδο άνεσης, συνιστάται η ρύθµιση του θερµοστάτη θερµοκρασίας χώρου στους 20 C. 6.5 Ρύθµιση της θερµοκρασίας του θερµοσίφωνα (ZS...) Προειδοποίηση: κίνδυνος ζεµατίσµατος! B Μη ρυθµίζετε θερµοκρασίες υψηλότερες από 60 C στην κανονική λειτουργία. B Θερµοκρασίες έως 70 C επιτρέπεται να ρυθµιστούν µόνο για λίγο χρονικό διάστηµα (θερµική απολύµανση). Σε θερµοσίφωνες µε αισθητήρα NTC B Ρυθµίστε τη θερµοκρασία του θερµοσίφωνα στο θερµοστάτη της συσκευής. Η θερµοκρασία του ζεστού νερού φαίνεται στο θερµοσίφωνα. 6.6 Θερµοκρασία και ποσότητα θερµού νερού (ZW... ) Στις συσκευές ZW, η θερµοκρασία του ζεστού νερού µπορεί να ρυθµιστεί µεταξύ 40 C και 60 C χρησιµοποιώντας το θερµοστάτη (εικόνα 27). Ο όγκος ζεστού νερού είναι περίπου 10 l/min. Πίν. 8 Θέση θερµοστάτη Θερµοκρασία νερού Τέρµα αριστερά περίπου 40 C Τέρµα δεξιά περίπου 60 C 6.7 Θερινή λειτουργία (µόνο παραγωγή ζεστού νερού) B Γυρίστε στη συσκευή το θερµοστάτη τέρµα αριστερά. Η θέρµανση τίθεται εκτός λειτουργίας. Η παροχή ζεστού νερού, καθώς και η παροχή ηλεκτρικής τάσης για τη ρύθµιση της θέρµανσης και του χρονοδιακόπτη παραµένουν. 6.8 Αντιπαγετική προστασία B Μην θέσετε τη θέρµανση εκτός λειτουργίας (συνδέσεις αερίου και νερού ON). 6.9 Προστασία κυκλοφορητή από µπλοκάρισµα Όταν ο κεντρικός διακόπτης είναι στη θέση I, ο κυκλοφορητής ξεκινά πάντα κάθε 24 ώρες 1) για 1 λεπτό περίπου, και εµποδίζει έτσι το µπλοκάρισµα. Σχ. 27 Θέση θερµοστάτη Θερµοκρασία νερού 6.10 ιάγνωση βλαβών Ο λέβητας διαθέτει σύστηµα διάγνωσης σφαλµάτων. Σε περίπτωση βλαβών κατά τη λειτουργία αναβοσβήνει το πλήκτρο επαναφοράς (48) και µερικές πράσινες φωτοδίοδοι LED του θερµοµέτρου (13). Η συσκευή τίθεται πάλι σε λειτουργία όταν αποκατασταθεί η βλάβη και πατηθεί το πλήκτρο επαναφοράς. B Για να εξακριβώσετε τις βλάβες, ανατρέξτε στο κεφάλαιο 9 του εγχειριδίου. Τέρµα αριστερά περίπου 10 C (αντιπαγετική προστασία) Τέρµα δεξιά περίπου 70 C Πίν. 7 Σας συµβουλεύουµε να µη ρυθµίζετε θερµοκρασίες υψηλότερες από 60C. 1) Μετά από την τελευταία λειτουργία 22??????????

23 Ρύθµιση αερίου 7 Ρύθµιση αερίου Κίνδυνος: B Οι παρακάτω εργασίες πρέπει να εκτελούνται από εγκεκριµένους εξειδικευµένους τεχνικούς. Η ονοµαστική θερµική φόρτιση και η ονοµαστική θερµική ισχύς µπορούν να ρυθµιστούν είτε µε τη µέθοδο ρύθµισης µέσω µέτρησης της πίεσης στα ακροφύσια είτε µε τη µέθοδο ρύθµισης µέσω µέτρησης του όγκου. Και στις δύο περιπτώσεις όµως, απαιτείται µανόµετρο. Η µέθοδος ρύθµισης µέσω µέτρησης της πίεσης στα ακροφύσια εξοικονοµεί χρόνο, γι' αυτό θα πρέπει να προτιµάται. 7.1 Ρύθµιση από τον κατασκευαστή Φυσικό αέριο Οι συσκευές που χρησιµοποιούν φυσικό αέριο H (G 20) έχουν ρυθµιστεί και σφραγιστεί από τον κατασκευαστή σε δείκτη Wobbe = 15 kwh/m 3 και πίεση παροχής 20 mbar. Οι συσκευές αυτές δεν επιτρέπεται να τεθούν σε λειτουργία υπό πιέσεις χαµηλότερες από 15 mbar ή υψηλότερες από 25 mbar. B Πατήστε και κρατήστε πατηµένο το πλήκτρο επαναφοράς για τουλάχιστον 2 δευτερόλεπτα για να αποθηκεύσετε τις ρυθµίσεις. Η φωτοδίοδος LED αναβοσβήνει. Μπορείτε τότε να διεξάγετε κι άλλες ρυθµίσεις στον τρόπο λειτουργίας Service. Τερµατισµός του τρόπου λειτουργίας Service: B Θέστε τη συσκευή εκτός λειτουργίας και ακολούθως πάλι σε λειτουργία. Εάν ο λέβητας δεν τεθεί εκτός λειτουργίας, επανέρχεται σε φυσιολογική λειτουργία µετά το πέρας δύο ωρών. 7.3 Ονοµαστική θερµική φόρτιση Μέθοδος ρύθµισης µέσω της µέτρησης της πίεσης στα ακροφύσια B Θέστε τη συσκευή εκτός λειτουργίας. B Αποσυναρµολογήστε τον πίνακα οργάνων (βλέπε σελίδα 14). Μην ξεχάσετε να αφαιρέσετε το συρτάρι παρελκοµένων προκειµένου να βάλετε τον πίνακα οργάνων στη θέση service. B Κατεβάστε τον πίνακα οργάνων στη θέση service. Υγραέριο Οι συσκευές µε προπάνιο/βουτάνιο (G 31/G 30) πρέπει να ρυθµιστούν και να σφραγιστούν σύµφωνα µε τις προδιαγραφές της πινακίδας κατασκευαστή. 7.2 Τρόπος λειτουργίας Service Για τη διεξαγωγή της ρύθµισης ονοµαστικής θερµικής φόρτισης/ισχύος, πρέπει να ρυθµιστεί ο τρόπος λειτουργίας Service. Πριν ρυθµίσετε στον τρόπο λειτουργίας Service: B Ανοίξτε τις βαλβίδες των θερµαντικών σωµάτων για να λάβει χώρα η απαγωγή θερµότητας. Ρύθµιση του τρόπου λειτουργίας Service: B Θέστε τη συσκευή σε λειτουργία. B Πατήστε και κρατήστε πατηµένο το πλήκτρο επαναφοράς. B Γυρίστε το θερµοστάτη πρώτα στην ελάχιστη θέση και µετά στη µέγιστη θέση. Ως επιβεβαίωση, αναβοσβήνουν οι φωτοδίοδοι LED. Η συσκευή βρίσκεται στον τρόπο λειτουργίας service. B ιεξάγετε τις ρυθµίσεις (βλέπε κεφάλαιο 7.3 και 7.4). Αποθήκευση των ρυθµίσεων (ισχύς θέρµανσης): Σχ. 28 Θέση Service για τη ρύθµιση αερίου?????????? 23

24 Ρύθµιση αερίου B Λύστε τη βίδα στεγανότητας (11) και συνδέστε το µανόµετρο στη θέση µέτρησης. B Κλείστε τη βάνα αερίου, αφαιρέστε το µανόµετρο σχήµατος U και τοποθετήστε τη βίδα στεγανότητας (12). B Στερεώστε τον πίνακα οργάνων µε τις βίδες ασφαλείας. Ρύθµιση της µέγιστης πίεσης στα ακροφύσια B Αφαιρέστε το σφραγισµένο καπάκι της βίδας ρύθµισης µέγιστου όγκου αερίου (10). B Γυρίστε το θερµοστάτη τέρµα δεξιά. Η πλακέτα ρυθµίζει στα ακροφύσια τη µέγιστη πίεση. B Συσκευές φυσικού αερίου: ρυθµίστε τη µέγιστη (MAX) πίεση στα ακροφύσια µε τη βίδα ρύθµισης (10) (πίνακας 16). Σχ. 29 Βαλβίδα αερίου 10 Καπάκι βίδας ρύθµισης του µέγιστου όγκου αερίου 11 Σηµείο µέτρησης της πίεσης στα ακροφύσια 12 Σηµείο µέτρησης της πίεσης αερίου 51 Βίδα ρύθµισης ελάχιστου όγκου αερίου B Ανοίξτε τη βάνα αερίου. B Ρυθµίστε τον τρόπο λειτουργίας Service (βλέπε κεφάλαιο 7.2). B Γυρίστε το θερµοστάτη στη µεσαία θέση. Οι πέντε φωτοδίοδοι LED του θερµόµετρου αναβοσβήνουν. Έλεγχος της πίεσης ροής του αερίου στη σύνδεση B Λύστε τη βίδα στεγανότητας (12) και συνδέστε το µανόµετρο στη θέση µέτρησης. B Ανοίξτε τη βάνα αερίου. B Θέστε τη συσκευή σε λειτουργία και γυρίστε το θερµοστάτη τέρµα δεξιά. B Ελέγξτε την πίεση ροής του αερίου στη σύνδεση: για το φυσικό αέριο η απαραίτητη τιµή κυµαίνεται µεταξύ 18 mbar και 25 mbar. Εάν η πίεση παροχής αερίου σε φυσικό αέριο κυµαίνεται µεταξύ 15 mbar και 18 mbar, η ονοµαστική φόρτιση πρέπει να ρυθµιστεί στο 85 %. Εάν η πίεση παροχής είναι µικρότερη από 15 mbar ή µεγαλύτερη από 25 mbar, η συσκευή δεν επιτρέπεται ούτε να ρυθµιστεί ούτε να τεθεί σε λειτουργία. B Σε περίπτωση αποκλίσεων εξακριβώστε την αιτία και αποκαταστήστε τη βλάβη. B Αν δεν µπορείτε να αποκαταστήσετε τη βλάβη, ειδοποιήστε την εταιρεία παροχής αερίου. B Σε περίπτωση ασυνήθους εικόνας της φλόγας, ελέγξτε τα ακροφύσια καύσης. Κωδικός αριθµός ακροφυσίου Πίεση παροχής (mbar) Πίεση ΜΑΧ στα ακροφύσια (mbar) 1) Φυσικό αέριο H Βουτάνιο Προπάνιο ,2 Πίν. 9 Πίεση στα ακροφύσια 1) Συναρµολογηµένο περίβληµα 24,0-27,0 32,0-35,0 Πίεση ΜΙΝ στα ακροφύσια 0,8 2,4 3,4 (mbar) 1) B Συσκευές υγραερίου (LPG): βιδώστε τελείως τη βίδα ρύθµισης (10). B Τοποθετήστε πάλι το καπάκι στη βίδα ρύθµισης (10) και ακολούθως σφραγίστε το. Ρύθµιση της ελάχιστης πίεσης στα ακροφύσια B Γυρίστε το θερµοστάτη τέρµα αριστερά. Η πλακέτα ρυθµίζει στα ακροφύσια την ελάχιστη πίεση. B Ρυθµίστε την ελάχιστη (MΙΝ) πίεση στα ακροφύσια µε τη βίδα ρύθµισης (51) (πίνακας 16). B Ελέγξτε τις ρυθµίσεις γυρίζοντας το θερµοστάτη ξανά στα όριά του αριστερά και δεξιά και ξανακάντε τις ρυθµίσεις εάν χρειάζεται. B Θέστε τη συσκευή εκτός λειτουργίας για να βγείτε από τον τρόπο λειτουργίας Service. B Κλείστε τη βάνα αερίου, αφαιρέστε το µανόµετρο σχήµατος U και τοποθετήστε τη βίδα στεγανότητας (11). 24??????????

25 Ρύθµιση αερίου Μέθοδος ρύθµισης µέσω της µέτρησης του όγκου B Πληροφορηθείτε από την εταιρεία παροχής αερίου το δείκτη Wobbe (Wo) και την κατώτατη θερµική ισχύ (Pci). B Θέστε τη συσκευή εκτός λειτουργίας. B Κατεβάστε τον πίνακα οργάνων στη θέση service (βλέπε εικόνα 28). B Ανοίξτε τη βάνα αερίου. B Ρυθµίστε τον τρόπο λειτουργίας Service (βλέπε κεφάλαιο 7.2). B Γυρίστε το θερµοστάτη στη µεσαία θέση. Ρύθµιση του µέγιστου όγκου ροής αερίου B Αφαιρέστε το σφραγισµένο καπάκι της βίδας ρύθµισης µέγιστου όγκου αερίου (10) (εικόνα 29). B Γυρίστε το θερµοστάτη τέρµα δεξιά. Η πλακέτα ρυθµίζει τη συσκευή στο µέγιστο όγκο ροής αερίου. B Συσκευές φυσικού αερίου: ρυθµίστε το µέγιστο (MAX) όγκο αερίου µε τη βίδα ρύθµισης (10) (πίνακας 16). Κωδικός αριθµός Πίεση παροχής (mbar) Μέγιστη (MAX) Όταν η εγκατάσταση τροφοδοτείται µε µίγµα υγραερίου/αέρα στις περιόδους κατανάλωσης αιχµής, η ρύθµιση πρέπει να διεξαχθεί/ελεγχθεί µέσω της µεθόδου µέτρησης της πίεσης στα ακροφύσια. Φυσικό αέριο H Βουτάνιο Προπάνιο ,5 l/min 2,1 kg/h 2,1 kg/h Ελάχιστη 14,7 l/min 0,7 kg/h 0,7 kg/h (MIN) Πίν. 10 Κατανάλωση αερίου B Συσκευές υγραερίου (LPG): βιδώστε τελείως τη βίδα ρύθµισης (10). B Τοποθετήστε πάλι το καπάκι στη βίδα ρύθµισης (10) και ακολούθως σφραγίστε το. Ρύθµιση του ελάχιστου όγκου ροής αερίου B Γυρίστε το θερµοστάτη τέρµα αριστερά. Η πλακέτα ρυθµίζει τη συσκευή στον ελάχιστο όγκο ροής αερίου. B Ρυθµίστε τον ελάχιστο (MΙΝ) όγκο αερίου µε τη βίδα ρύθµισης (51) (πίνακας 16). B Ελέγξτε τις ρυθµίσεις γυρίζοντας το θερµοστάτη ξανά στα όριά του αριστερά και δεξιά και ξανακάντε τις ρυθµίσεις εάν χρειάζεται. B Θέστε τη συσκευή εκτός λειτουργίας για να βγείτε από τον τρόπο λειτουργίας Service. B Κλείστε τη βάνα αερίου. Έλεγχος της πίεσης ροής του αερίου στη σύνδεση B Για τον έλεγχο της πίεσης ροής του αερίου στη σύνδεση βλέπε τη σχετική παράγραφο στο κεφάλαιο "Μέθοδος ρύθµισης µέσω της µέτρησης της πίεσης στα ακροφύσια". 7.4 Θερµική ισχύς Η θερµική ισχύς µπορεί να ρυθµιστεί µεταξύ της ελάχιστης και της µέγιστης ονοµαστικής θερµικής ισχύος ανάλογα µε την εκάστοτε απαραίτητη ανάγκη θερµότητας (βλέπε 1.12) Μέθοδος ρύθµισης µέσω της µέτρησης της πίεσης στα ακροφύσια B Θέστε τη συσκευή εκτός λειτουργίας. B Κατεβάστε τον πίνακα οργάνων στη θέση service (βλέπε εικόνα 28). B Λύστε τη βίδα στεγανότητας (11) και συνδέστε το µανόµετρο στη θέση µέτρησης. B Ανοίξτε τη βάνα αερίου. B Ρυθµίστε τον τρόπο λειτουργίας Service (βλέπε κεφάλαιο 7.2). Ρύθµιση της ελάχιστης θερµικής ισχύος B Γυρίστε το θερµοστάτη τέρµα αριστερά. Οι δύο αριστερές φωτοδίοδοι LED του θερµόµετρου αναβοσβήνουν. B Γυρίστε το θερµοστάτη τέρµα δεξιά. B Γυρίστε το θερµοστάτη σιγά-σιγά αριστερά για να προσαρµόσετε την πίεση στα ακροφύσια στην ελάχιστη θερµική ισχύ (βλέπε πίνακα 16). Θερµική ισχύς (kw) Προσοχή: Εάν γίνεται υπέρβαση της επιθυµητής τιµής κατά τη ρύθµιση της ισχύος, γυρίστε το θερµοστάτη στην αρχική του θέση και διεξάγετε πάλι τη ρύθµιση. Φυσικό αέριο H 1) Βουτάνιο 1) Προπάνιο 1) 10 2,3 4,8 6,4 Πίν. 11 Πίεση στα ακροφύσια για ελάχιστη θερµική ισχύ 1) Συναρµολογηµένο περίβληµα?????????? 25

26 Ρύθµιση αερίου B Αποθηκεύστε τις ρυθµίσεις (βλέπε κεφάλαιο 7.2). Ρύθµιση της µέγιστης θερµικής ισχύος B Γυρίστε το θερµοστάτη τέρµα δεξιά. Οι δύο δεξιές φωτοδίοδοι LED του θερµόµετρου αναβοσβήνουν. B Γυρίστε το θερµοστάτη τέρµα αριστερά. B Γυρίστε το θερµοστάτη σιγά-σιγά δεξιά για να προσαρµόσετε την πίεση στα ακροφύσια στη µέγιστη θερµική ισχύ (πίνακας 16). Θερµική ισχύς (kw) Πίν. 12 Προσοχή: Εάν γίνεται υπέρβαση της επιθυµητής τιµής κατά τη ρύθµιση της ισχύος, γυρίστε το θερµοστάτη στην αρχική του θέση και διεξάγετε πάλι τη ρύθµιση. B Αποθηκεύστε τις ρυθµίσεις (βλέπε κεφάλαιο 7.2). Έλεγχος ρυθµίσεων Φυσικό αέριο H (mbar) Βουτάνιο (mbar) Προπάνιο (mbar) 12 3,6 6,8 9,0 14 5,1 9,3 12,1 16 6,8 12,1 15,6 18 8,8 15,3 19, ,0 18,8 24, ,5 22,8 29, , Πίεση στα ακροφύσια για µέγιστη θερµική ισχύ Οι τιµές µέτρησης επιτρέπεται να αποκλίνουν από τις ρυθµισµένες τιµές εντός µιας περιοχής ανοχής ±0,5 mbar. B Γυρίστε το θερµοστάτη τέρµα αριστερά. Οι δύο αριστερές φωτοδίοδοι LED του θερµόµετρου αναβοσβήνουν. Η πλακέτα ρυθµίζει τη συσκευή στην ελάχιστη θερµική ισχύ. B Ελέγξτε την πίεση στα ακροφύσια και ρυθµίστε την εάν χρειάζεται. B Γυρίστε το θερµοστάτη τέρµα δεξιά. Οι δύο δεξιές φωτοδίοδοι LED του θερµόµετρου αναβοσβήνουν. Η πλακέτα ρυθµίζει τη συσκευή στη µέγιστη θερµική ισχύ. B Ελέγξτε την πίεση στα ακροφύσια και ρυθµίστε την εάν χρειάζεται. B Θέστε τη συσκευή εκτός λειτουργίας για να βγείτε από τον τρόπο λειτουργίας Service. B Κλείστε τη βάνα αερίου, αφαιρέστε το µανόµετρο και τοποθετήστε τη βίδα στεγανότητας (11) Μέθοδος ρύθµισης µέσω της µέτρησης του όγκου B Κλείστε τον κεντρικό διακόπτη. B Κατεβάστε τον πίνακα οργάνων στη θέση service (βλέπε εικόνα 28). B Ανοίξτε τη βάνα αερίου. B Ρυθµίστε τον τρόπο λειτουργίας Service (βλέπε κεφάλαιο 7.2). Ρύθµιση της ελάχιστης θερµικής ισχύος B Γυρίστε το θερµοστάτη τέρµα αριστερά. Οι δύο αριστερές φωτοδίοδοι LED του θερµόµετρου αναβοσβήνουν. B Γυρίστε το θερµοστάτη τέρµα δεξιά. B Γυρίστε το θερµοστάτη σιγά-σιγά αριστερά για να προσαρµόσετε την πίεση στα ακροφύσια στην ελάχιστη θερµική ισχύ (βλέπε πίνακα 16). Θερµική ισχύς (kw) Πίν. 13 Προσοχή: Εάν γίνεται υπέρβαση της επιθυµητής τιµής κατά τη ρύθµιση της ισχύος, γυρίστε το θερµοστάτη στην αρχική του θέση και διεξάγετε πάλι τη ρύθµιση. Φυσικό αέριο H (l/mn) Όγκος ροής αερίου Βουτάνιο (kg/h) Προπάνιο (kg/h) 10 20,8 0,9 0,9 Όγκος αερίου για ελάχιστη θερµική ισχύ B Αποθηκεύστε τις ρυθµίσεις (βλέπε κεφάλαιο 7.2). Ρύθµιση της µέγιστης θερµικής ισχύος B Γυρίστε το θερµοστάτη τέρµα δεξιά. Οι δύο δεξιές φωτοδίοδοι LED του θερµόµετρου αναβοσβήνουν. B Γυρίστε το θερµοστάτη τέρµα αριστερά. B Γυρίστε το θερµοστάτη σιγά-σιγά δεξιά για να προσαρµόσετε την πίεση στα ακροφύσια στη µέγιστη θερµική ισχύ (πίνακας 16). Προσοχή: Εάν γίνεται υπέρβαση της επιθυµητής τιµής κατά τη ρύθµιση της ισχύος, γυρίστε το θερµοστάτη στην αρχική του θέση και διεξάγετε πάλι τη ρύθµιση. 26??????????

27 Ρύθµιση αερίου Θερµική ισχύς (kw) Φυσικό αέριο H (l/mn) Όγκος ροής αερίου Βουτάνιο (kg/h) Προπάνιο (kg/h) B Αφαιρέστε το προστατευτικό καπάκι ανοίγοντας τα τέσσερα κλιπ που το στερεώνουν ,1 1,1 1, ,8 1,2 1, ,5 1,4 1, ,3 1,6 1, ,0 1,7 1, ,7 1,9 1, ,5 2,1 2,1 Πίν. 14 Όγκος αερίου για µέγιστη θερµική ισχύ B Αποθηκεύστε τις ρυθµίσεις (βλέπε κεφάλαιο 7.2). Σχ. 30 Προστατευτικό καπάκι B Αποσυναρµολογήστε το λέβητα. Έλεγχος ρυθµίσεων Οι τιµές µέτρησης επιτρέπεται να αποκλίνουν από τις ρυθµισµένες τιµές εντός µιας περιοχής ανοχής ±0,5%. B Γυρίστε το θερµοστάτη τέρµα αριστερά. Οι δύο αριστερές φωτοδίοδοι LED του θερµόµετρου αναβοσβήνουν. Η πλακέτα ρυθµίζει τη συσκευή στην ελάχιστη θερµική ισχύ. B Ελέγξτε τον όγκο ροής αερίου και ρυθµίστε εάν χρειάζεται. B Γυρίστε το θερµοστάτη τέρµα δεξιά. Οι δύο δεξιές φωτοδίοδοι LED του θερµόµετρου αναβοσβήνουν. Η πλακέτα ρυθµίζει τη συσκευή στη µέγιστη θερµική ισχύ. B Ελέγξτε τον όγκο ροής αερίου και ρυθµίστε εάν χρειάζεται. B Θέστε τη συσκευή εκτός λειτουργίας για να βγείτε από τον τρόπο λειτουργίας Service. B Ελέγξτε τη στεγανότητα αερίου. B Κλείστε τη βάνα αερίου. 7.5 Μετατροπή για άλλο είδος αερίου Σε περίπτωση που το είδος αερίου που αναφέρεται στην πινακίδα κατασκευαστή δεν ταυτίζεται µε το παρεχόµενο είδος αερίου, τότε πρέπει να µετατραπεί η συσκευή. B Κλείστε τη βάνα αερίου. B ιακόψτε τη λειτουργία της συσκευής µέσω του κεντρικού διακόπτη. B Αποσυναρµολογήστε τον πίνακα οργάνων. B Αποσυναρµολογήστε το περίβληµα. Σχ Ακροφύσιο 30 Καυστήρας B Αποσυναρµολογήστε και τις δύο πλευρές του καυστήρα και αντικαταστήστε το ακροφύσιο. Είδος αερίου Κωδικός αριθµός ακροφυσίου Αριθµός ακροφυσίων Φυσικό αέριο Υγραέριο Πίν. 15 B Συναρµολογήστε πάλι τον καυστήρα. B Ελέγξτε τη στεγανότητα αερίου. B ιεξάγετε τη ρύθµιση αερίου (βλέπε κεφάλαιο 6.3 και 7.4). B Αναγράψτε στην πινακίδα κατασκευαστή το νέο είδος αερίου. Προειδοποίηση: κατά την επανασυναρµολόγηση, βεβαιωθείτε πως η ροδέλα που έχει τοποθετηθεί ανάµεσα στο προστατευτικό καπάκι και το στατικό θάλαµο βρίσκεται στη σωστή θέση.?????????? 27

28 Συντήρηση 8 Συντήρηση Κίνδυνος: κίνδυνος ηλεκτροπληξίας! B Πριν από οποιαδήποτε εργασία στα ηλεκτρικά εξαρτήµατα (ασφάλειες, διακόπτη κυκλώµατος) διακόπτετε πάντα την παροχή ρεύµατος από το δίκτυο. B Η συντήρηση της συσκευής πρέπει να διεξαχθεί µόνο από ένα εγκεκριµένο ειδικό συνεργείο. B Χρησιµοποιείτε µόνο γνήσια ανταλλακτικά Junkers. B Ζητήστε τα ανταλλακτικά µε βάση τον πίνακα ανταλλακτικών. B Αντικαθιστάτε τυχόν αποσυναρµολογηµένες φλάντζες και αποσυναρµολογηµένους δακτυλίους O µε καινούργια ανταλλακτικά. B Χρησιµοποιείτε µόνο τα παρακάτω λίπη: Τµήµα νερού: Unisilikon L 641 ( ) Κοχλιοσυνδέσεις: HFt 1 v 5 ( ) Πρόσβαση στα διάφορα τµήµατα B Αφαιρέστε το συρτάρι παρελκοµένων. B Αφαιρέστε τις βίδες στερέωσης του πίνακα οργάνων (βλέπε σελίδα 14). B Κατεβάστε τον πίνακα οργάνων στη θέση service. 8.1 Τακτικές εργασίες συντήρησης Έλεγχος λειτουργίας B Ελέγξτε τη λειτουργία των οργάνων ασφαλείας, ρύθµισης και ελέγχου. Εναλλάκτης θέρµανσης B Ελέγξτε την καθαριότητα του εναλλάκτη θέρµανσης. B Σε περίπτωση λερώµατος: Αφαιρέστε τον εναλλάκτη και τους αισθητήρες Καθαρίστε τον εναλλάκτη µε εκτόξευση ισχυρής δέσµης νερού B Σε περίπτωση ισχυρού λερώµατος: βυθίστε τα ελάσµατα σε ζεστό νερό που περιέχει απορρυπαντικά και καθαρίστε τα καλά. B Εάν χρειαστεί κάντε χηµικό καθαρισµό στο εσωτερικό του εναλλάκτη και στους σωλήνες σύνδεσης. B Συναρµολογήστε πάλι τον εναλλάκτη χρησιµοποιώντας καινούργιες φλάντζες. B Τοποθετήστε τους αισθητήρες στον εναλλάκτη. Καυστήρας B Ελέγχετε και ενδεχοµένως καθαρίζετε τον καυστήρα µια φορά το χρόνο. B Σε περίπτωση ισχυρού λερώµατος (λίπος, καπνιά), αφαιρέστε τον καυστήρα, βυθίστε τον σε ζεστό νερό που περιέχει απορρυπαντικά και καθαρίστε τον καλά. Φίλτρο νερού B Κλείστε τη βάνα εισόδου κρύου νερού. B Ξεβιδώστε το καπάκι (Σχ. 33, θέση A). B Αντικαταστήστε το φίλτρο νερού. οχείο διαστολής (κάθε 3 χρόνια) B Αδειάστε τη συσκευή από το νερό. B Ελέγξτε το δοχείο διαστολής και θέστε το ενδεχοµένως µε µια τρόµπα αέρα υπό πίεση 0,75 bar περίπου. B Ρυθµίστε την πίεση πλήρωσης του δοχείου διαστολής ανάλογα µε το στατικό ύψος της εγκατάστασης θέρµανσης. Σχ. 32 Θέση Service για πρόσβαση στα ηλεκτρονικά τµήµατα και στα τµήµατα νερού Προσοχή: όταν επιστρέφετε τον πίνακα οργάνων στη θέση service, προσέξτε να µην κάνετε ζηµιά στο σωλήνα µανόµετρου. 8.2 Εκκένωση του συστήµατος θέρµανσης Κύκλωµα νερού χρήσης B Κλείστε τη βάνα εισόδου κρύου νερού. B Ανοίξτε όλες τις θέσεις λήψης που τροφοδοτούνται από τη συσκευή. Κύκλωµα θέρµανσης B Εκκενώστε τα θερµαντικά σώµατα. 28??????????

29 Συντήρηση B Λύστε τη βίδα εκκένωσης (Σχ. 33, θέση B). Σχ Εκκίνηση µετά την εκτέλεση εργασιών συντήρησης B Σφίξτε όλες τις συνδέσεις. B ιαβάστε το κεφάλαιο 6 "Εκκίνηση" και το κεφάλαιο 7 "Ρύθµιση αερίου". B Ελέγξτε τις ρυθµίσεις αερίου (πίεση στα ακροφύσια). B Ελέγξτε τον αγωγό καυσαερίων (το περίβληµα πρέπει να είναι κλειστό). B Ελέγξτε τη στεγανότητα αερίου.?????????? 29

30 Βλάβες 9 Βλάβες Οι εργασίες εγκατάστασης, συντήρησης και επισκευής πρέπει να εκτελούνται µόνο από εγκεκριµένους εξειδικευµένους τεχνικούς. Στον επόµενο πίνακα µπορείτε να βρείτε διάφορους τρόπους επίλυσης πιθανών βλαβών (οι λύσεις µε αστερίσκο * πρέπει να διεξάγονται αποκλειστικά από εγκεκριµένο εξειδικευµένο προσωπικό). Μήνυµα βλάβης Πιθανή αιτία Έλεγχος Η µπλε φωτοδίοδος LED αναβοσβήνει 2x ανά δευτ C (2η φωτοδίοδος LED) (ο καυστήρας σβήνει µετά από λίγο χρόνο). Η µπλε φωτοδίοδος LED αναβοσβήνει 1x ανά δευτ C (3η φωτοδίοδος LED). Η µπλε φωτοδίοδος LED αναβοσβήνει 1x ανά 2 δευτ C (4η φωτοδίοδος LED). ιακοπή από τον οριακό θερµοστάτη ασφαλείας (υπερβολική θερµοκρασία). Έλλειψη µηνύµατος φλόγας (έλλειψη έναυσης). "εσφαλµένη φλόγα" (σφάλµα κατά τον αυτοδιαγνωστικό έλεγχο της ηλεκτρονικής µονάδας). Ελέγξτε τη θέση του αισθητήρα NTC θέρµανσης του κυκλοφορητή Ελέγξτε τον οριακό θερµοστάτη ασφαλείας και τα καλώδιά του Ελέγξτε την πίεση θέρµανσης, το µανόµετρο (1,5 bar), τη στεγανότητα Ελέγξτε τον κυκλοφορητή, για τυχόν ύπαρξη αέρα στην εγκατάσταση, τον εξαερισµό Ελέγξτε την κυκλοφορία θέρµανσης, το bypass Ελέγξτε την πίεση αερίου στη σύνδεση, το είδος του αερίου, για τυχόν ύπαρξη αέρα στη σύνδεση αερίου Ελέγξτε τη φλόγα, την έναυση Ελέγξτε την πίεση στον καυστήρα, τα ακροφύσια Ελέγξτε τον αισθητήρα ιονισµού, το καλώδιό του Ελέγξτε την ηλεκτρονική µονάδα Ελέγξτε για υγρασία στην ηλεκτρονική µονάδα Ελέγξτε τα καλώδια, τις επαφές των αισθητήρων (διάβρωση) Ελέγξτε τη φλόγα στο θάλαµο του καυστήρα Ελέγξτε την ηλεκτρονική µονάδα Η µπλε φωτοδίοδος LED αναβοσβήνει 1x ανά 4 δευτ C (5η φωτοδίοδος LED). Η µπλε φωτοδίοδος LED αναβοσβήνει 1x ανά 4 δευτ C + 45 C (2η + 5η φωτοδίοδος LED) Πίν. 16 ιακοπή λόγω χαµηλής τάσης. Ελέγξτε την τροφοδοσία ρεύµατος Ελέγξτε την ηλεκτρονική µονάδα ιακοπή από το διακόπτη πίεσης. Ελέγξτε τον ανοιχτό θάλαµο καύσης, τον αγωγό καθαρού αέρα και τον αγωγό καυσαερίων Ελέγξτε τον εξαεριστήρα, τα Venturi / τους αγωγούς σιλικόνης Ελέγξτε το διακόπτη πίεσης (βραχυκύκλωµα, διακοπή) Ελέγξτε τα καλώδια, τα ηλεκτρονικά εξαρτήµατα 30??????????

31 Βλάβες Μήνυµα βλάβης Πιθανή αιτία Έλεγχος Η µπλε φωτοδίοδος LED αναβοσβήνει 1x ανά 4 δευτ C + 60 C (3η + 5η φωτοδίοδος LED) Το πλήκτρο επαναφοράς αναβοσβήνει 1x ανά 4 δευτ C + 75 C (4η + 5η φωτοδίοδος LED) Μόνο η φωτοδίοδος 90 C αναβοσβήνει. Καµία ένδειξη, ο καυστήρας δεν ξεκινά, καµία λειτουργία. Θόρυβοι, θόρυβοι βρασµού (υπερθέρµανση), σφάλµα λειτουργίας. Μόνο νερό χρήσης (καµία λειτουργία θέρµανσης). Πίν. 16 Βλάβη αισθητήρα θέρµανσης NTC (εκτός λειτουργίας) Βλάβη αισθητήρα νερού χρήσης NTC (εκτός λειτουργίας) Πολύ υψηλή θερµοκρασία στη λειτουργία νερού χρήσης (εσωτερική θερµοκρασία >95 C, τρίοδη βαλβίδα µόνο σε εξωτερική θέση για λόγους ασφαλείας) Έλλειψη ηλεκτρικής τάσης, καµµένη ασφάλεια, χαλασµένος µετασχηµατιστής κλπ. Πολύ µικρή κυκλοφορία, αέρας µέσα στην εγκατάσταση, κακή απαγωγή θερµότητας, χαλασµένη τρίοδη βαλβίδα, λερωµένος δευτερεύων εναλλάκτης θερµότητας. καµία ζήτηση θέρµανσης από το θερµοστάτη, µη καλά προσαρµοσµένος θερµοστάτης, άλλη βλάβη. Ελέγξτε τον αισθητήρα θέρµανσης NTC Ελέγξτε το καλώδιο (βραχυκύκλωµα, διακοπή) Ελέγξτε την ηλεκτρονική µονάδα Ελέγξτε τον αισθητήρα νερού χρήσης NTC Ελέγξτε το καλώδιο (βραχυκύκλωµα, διακοπή) Ελέγξτε την ηλεκτρονική µονάδα Ελέγξτε την απαγωγή θερµότητας δια µέσου της θέρµανσης, ρυθµίστε χαµηλότερα την θερµοκρασία θέρµανσης Ελέγξτε τον δευτερεύοντα εναλλάκτη Ελέγξτε τον αισθητήρα νερού χρήσης NTC Ελέγξτε τον αισθητήρα θέρµανσης NTC Ελέγξτε τον κυκλοφορητή, την κυκλοφορία νερού Ελέγξτε την κεντρική παροχής τάσης Ελέγξτε την ασφάλεια Ελέγξτε την ηλεκτρονική µονάδα Ελέγξτε την πίεση θέρµανσης, το µανόµετρο (1,5 bar), τη στεγανότητα Ελέγξτε τον κυκλοφορητή, για τυχόν ύπαρξη αέρα στην εγκατάσταση, τον εξαερισµό Ελέγξτε την κυκλοφορία θέρµανσης, το bypass Ελέγξτε την τρίοδη βαλβίδα, τον εναλλάκτη θερµότητας Ελέγξτε το είδος του αερίου, τα ακροφύσια, τη βαλβίδα αερίου Ελέγξτε τη θερινή/χειµερινή ρύθµιση Ελέγξτε τη θέση του θερµοστάτη/χρονοδιακόπτη, το καλώδιο ή τη γέφυρα σύνδεσης θερµοστάτη/χρονοδιακόπτη Ελέγξτε την ηλεκτρονική µονάδα?????????? 31
