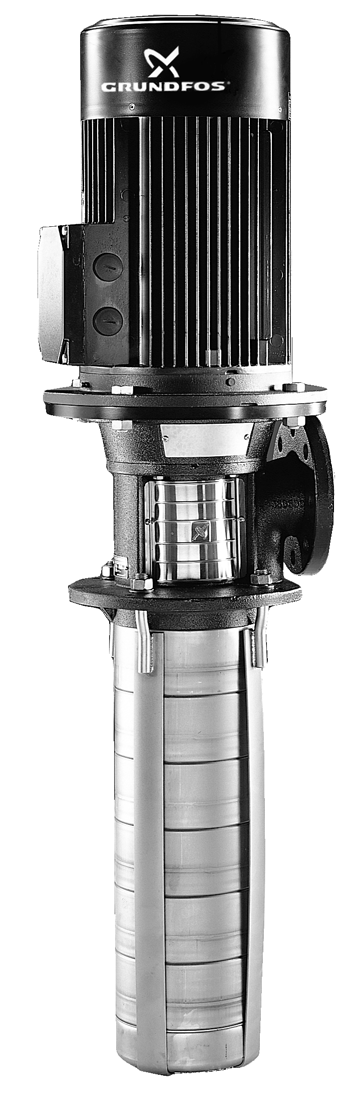

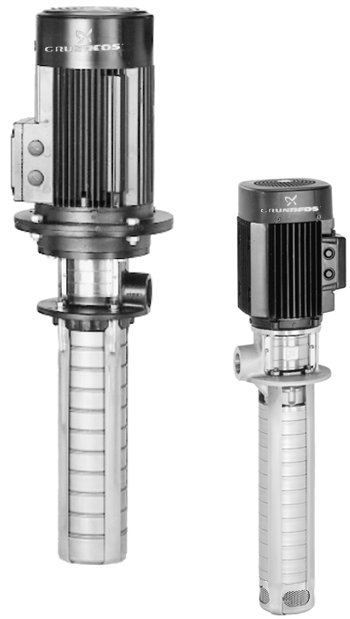

1 Ο ΗΓΙΕΣ GRUNDFOS CRK, MTR Οδηγίες εγκατάστασης και λειτουργίας

2 Ελληνικά (GR) Ελληνικά (GR) Οδηγίες εγκατάστασης και λειτουργίας Μετάφραση της πρωτότυπης Αγγλικής έκδοσης ΠΕΡΙΕΧΟΜΕΝΑ Σελίδα 1. Σύμβολα που χρησιμοποιούνται στο παρόν έντυπο 2 2. Μεταφορά 2 3. Εφαρμογές Αντλούμενα υγρά 3 4. Ταυτοποίηση Πινακίδα για τις CRK και MTR Επεξήγηση τύπου πινακίδας για την CRK Επεξήγηση τύπου πινακίδας για τις MTR, MTRE 5 5. Τεχνικά δεδομένα Θερμοκρασία περιβάλλοντος Μέγιστη επιτρεπόμενη πίεση λειτουργίας και θερμοκρασία υγρού για το στυπιοθλίπτη άξονα Ελάχιστη παροχή Ηλεκτρικά δεδομένα Μέγιστος αριθμός εκκινήσεων 7 6. Εγκατάσταση Θέση της αντλίας Συνθήκες αναρρόφησης 8 7. Ηλεκτρική σύνδεση Λειτουργία μετατροπέα συχνότητας Άλλες μάρκες κινητήρα 9 8. Εκκίνηση Πριν την εκκίνηση της αντλίας Εκκίνηση της αντλίας Συντήρηση Φίλτρα Περιοδικοί έλεγχοι Σέρβις Σετ ανταλλακτικών Ρύθμιση συνδέσμου Επίπεδο πίεσης ήχου Ανεύρεση βλάβης Απόρριψη Σύμβολα που χρησιμοποιούνται στο παρόν έντυπο Προσοχή Σημείωση 2. Μεταφορά Προειδοποίηση Η μη συμμόρφωση με αυτές τις οδηγίες ασφαλείας μπορεί να καταλήξει σε τραυματισμό. Προειδοποίηση Η μη συμμόρφωση με τις παρούσες οδηγίες μπορεί να οδηγήσει σε ηλεκτροπληξία με επακόλουθο σοβαρό τραυματισμό ή θάνατο. Προειδοποίηση Η επιφάνεια του προϊόντος μπορεί να είναι τόσο ζεστή ώστε να προκαλέσει εγκαύματα ή τραυματισμό. Η μη συμμόρφωση με τις παρούσες οδηγίες ασφαλείας μπορεί να προκαλέσει δυσλειτουργία ή βλάβη του εξοπλισμού. Σημειώσεις ή οδηγίες που καθιστούν τη δουλειά ευκολότερη και εξασφαλίζουν ασφαλή λειτουργία. Εάν πρόκειται να ανυψώσετε ολόκληρη την αντλία, τηρήστε τα παρακάτω: Οι αντλίες CRK και MTR που εφοδιάζονται με έναν κινητήρα Grundfos MG μέχρι τα 0,75 kw πρέπει να ανυψωθούν από την κεφαλή της αντλίας μέσω ιμάντων ή παρόμοιων μέσων. Οι αντλίες CRK και MTR που εφοδιάζονται με έναν κινητήρα Grundfos MG από 1,1 έως 22 kw πρέπει να ανυψωθούν μέσω των κρίκων ανύψωσης. Για κινητήρες άλλης μάρκας από εκείνους που αναφέρονται παραπάνω, συνιστούμε να ανυψώνετε την αντλία από την κεφαλή της με τη βοήθεια ιμάντων. Προειδοποίηση Πριν την εγκατάσταση, διαβάστε τις παρούσες οδηγίες εγκατάστασης και λειτουργίας. Λειτουργία και εγκατάσταση πρέπει να συμφωνούν με τους τοπικούς κανονισμούς και τους παραδεκτούς κανόνες καλής χρήσης. 2

3 3. Εφαρμογές Οι αντλίες της Grundfos, τύποι CRK και MTR, είναι πολυβάθμιες φυγοκεντρικές αντλίες, τοποθετημένες σε δεξαμενή, και έχουν σχεδιαστεί για τις παρακάτω εφαρμογές: μεταφορά υγρών σε εργαλεία κατεργασίας μεταφορά συμπυκνώματος μεταφορά υγρού σε βιομηχανικές μηχανές πλύσης ενίσχυση πίεσης κρύων ή ζεστών καθαρών υγρών παρόμοιες εφαρμογές. Προειδοποίηση Μη χρησιμοποιείτε την αντλία για εκρηκτικά υγρά όπως πετρέλαιο ντίζελ ή βενζίνη. 3.1 Αντλούμενα υγρά Λεπτόρρευστα, μη εκρηκτικά υγρά, που δεν περιέχουν ίνες. Το υγρό δεν πρέπει να προσβάλλει χημικά τα υλικά της αντλίας. Κατά την άντληση υγρών με πυκνότητα ή/και ιξώδες μεγαλύτερο από εκείνο του νερού, χρησιμοποιήστε κινητήρες με αντίστοιχα υψηλότερη έξοδο, εάν χρειάζεται. Οι αντλίες MTR έκδοσης Α διαθέτουν κεφαλή αντλίας από χυτοσίδηρο. Στις αντλίες MTR έκδοσης I και CRK έκδοσης I όλα τα τμήματα που έρχονται σε επαφή με το αντλούμενο υγρό κατασκευάζονται από ανοξείδωτο χάλυβα EN/ DIN ή καλύτερο. 4. Ταυτοποίηση 4.1 Πινακίδα για τις CRK και MTR Σχ. 1 Παράδειγμα πινακίδας Θέση Περιγραφή 1 Χαρακτηρισμός τύπου 2 Μοντέλο 3 Αριθμός προϊόντος 4 Τόπος παραγωγής Έτος και εβδομάδα παραγωγής 5 (Έτος (2 ψηφία) Εβδομάδα (2 ψηφία)) 6 P2, 50 Hz 7 Μανομετρικό έναντι κλειστής βαλβίδας 8 Μανομετρικό σε ονομαστική παροχή Κατεύθυνση περιστροφής 9 CCW: Αριστερόστροφα CW: εξιόστροφα 10 Χώρα παραγωγής 11 Σήματα έγκρισης 12 Συχνότητα 13 Ταχύτητα 14 Ονομαστική παροχή 15 Μέγιστη πίεση και θερμοκρασία Type MTR10-6/3 A-W-A-HUUV Model A P f 50 Hz P2 1.1 kw n 2853 min Hmax 30.3 m -1 Q 10 3 m /h H 22.7 m pmax/tmax 25/90 bar/ C CCW Serial No MEI 0.70 p Made in Hungary DK-8850 Bjerringbro, Denmark Ο αριθμός του αντιγράφου του τεχνικού αρχείου που διατηρείται στην ΚΕΜΑ (αναγράφεται εάν η αντλία κατηγοριοποιείται ως ΑΤΕΧ) Ο σειριακός αριθμός της αντλίας (αναγράφεται εάν η αντλία κατηγοριοποιείται ως ΑΤΕΧ) 18 Κατηγορία ATEX (αναγράφεται εάν η αντλία κατηγοριοποιείται ως ΑΤΕΧ) 19 είκτης ελάχιστης απόδοσης 20 Υδραυλική απόδοση αντλίας TM Ελληνικά (GR) 3

4 Ελληνικά (GR) 4.2 Επεξήγηση τύπου πινακίδας για την CRK Παράδειγμα CRK E / 2 -x -x -x -xxxx Τύπος αντλίας Αντλία με ενσωματωμένο έλεγχο συχνότητας Ονομαστική παροχή [m 3 /h] Αριθμός θαλάμων *) x 10 Αριθμός πτερωτών *) Κωδικός για έκδοση αντλίας Κωδικός για σύνδεση σωληνώσεων Κωδικός για υλικά Κωδικός στυπιοθλίπτη του άξονα και ελαστικών μερών αντλίας *) Βλέπε σχήμα 2. Αριθμός θαλάμων Αριθμός πτερωτών TM Σχ. 2 Αριθμός θαλάμων / πτερωτών 4

5 4.3 Επεξήγηση τύπου πινακίδας για τις MTR, MTRE Παράδειγμα MTR E 32 (s) -2 /1-1 -A -F -A -H UU V Τύπος αντλίας Αντλία με ενσωματωμένο έλεγχο συχνότητας Ονομαστική παροχή [m 3 /h] Όλες οι πτερωτές με μειωμένη διάμετρο (ισχύει μόνο για την MTR 1s) Αριθμός θαλάμων, βλέπε σχήμα 2 Αριθμός πτερωτών, βλέπε σχήμα 2 Αριθμός πτερωτών με μειωμένη διάμετρο Έκδοση αντλίας A Βασική έκδοση B Μεγαλύτερος κινητήρας C Σωλήνας αναρρόφησης E Αντλία με πιστοποιητικό/έγκριση F Έκδοση 120 C H Οριζόντια έκδοση J Αντλία με διαφορετική μέγ. ταχύτητα P Μικρότερος κινητήρας T ιπλά μεγαλύτερος X Ειδική έκδοση Σύνδεση αγωγού F Φλάντζα DIN G Φλάντζα ANSI J Φλάντζα JIS M Τετράγωνη φλάντζα με εσωτερικό σπείρωμα W Εσωτερικό σπείρωμα WB Εσωτερικό σπείρωμα NPT X Ειδική έκδοση Υλικά A Βασική έκδοση I Βρεχόμενα εξαρτήματα EN/DIN / AISI 304 X Ειδική έκδοση Στυπιοθλίπτης άξονα H Εξισορροπημένη μονάδα στυπιοθλίπτη Q Καρβίδιο πυριτίου U Καρβίδιο βολφραμίου B Άνθρακας E EPDM F FXM K FFKM V FKM Ελληνικά (GR) 5

6 Ελληνικά (GR) 5. Τεχνικά δεδομένα Τύπος αντλίας CRK MTR Ελάχιστη θερμοκρασία υγρού [ C] Μέγιστη θερμοκρασία υγρού [ C] (120*) Μέγιστη πίεση λειτουργίας [bar] Κατηγορία περιβλήματος IP55 IP55 * Ισχύει για την αντλία έκδοσης F 5.1 Θερμοκρασία περιβάλλοντος Σε τέτοιες περιπτώσεις, μπορεί να απαιτηθεί η χρήση κινητήρα με υψηλότερη ονομαστική έξοδο. P2 [%] t[ C] m 2 TM Ισχύς κινητήρα [kw] Μάρκα κινητήρα Κατηγορία απόδοσης κινητήρα Μέγ. θερμοκρασία περιβάλλοντος σε πλήρες φορτίο [ C] Μέγ. υψόμετρο από τη στάθμη της θάλασσας [m] Θέση στην καμπύλη εξόδου στο σχήμα 3 0,06-0,18 Siemens ,25-0,55 MG ,75 MG IE ,1-22 MG IE Siemens IE Εάν η θερμοκρασία περιβάλλοντος υπερβαίνει τις τιμές θερμοκρασίας που αναφέρθηκαν παραπάνω ή η αντλία είναι εγκατεστημένη σε υψόμετρο που υπερβαίνει τις παραπάνω τιμές υψόμετρου, τότε ο κινητήρας δεν πρέπει να λειτουργεί με πλήρες φορτίο επειδή μπορεί να υπερθερμανθεί. Ηυπερθέρμανση μπορεί να προέλθει από υπερβολικές θερμοκρασίες περιβάλλοντος ή τη χαμηλή πυκνότητα και κατά συνέπεια το περιορισμένο αποτέλεσμα ψύξης του αέρα. Σχ. 3 Σχέση μεταξύ της εξόδου κινητήρα (Ρ2) και της θερμοκρασίας περιβάλλοντος/υψόμετρου Παράδειγμα: Αντλία με κινητήρα MG IE2 1,1 kw: Εάν αυτή η αντλία εγκατασταθεί στα 4750 μέτρα πάνω από τη στάθμη της θάλασσας, ο κινητήρας δεν πρέπει να λειτουργεί με φορτίο μεγαλύτερο από το 88 % της ονομαστικής εξόδου. Σε θερμοκρασία περιβάλλοντος 75 C, ο κινητήρας δεν πρέπει να έχει φορτίο μεγαλύτερο από το 78 % της ονομαστικής εξόδου. Αν η αντλία εγκατασταθεί στα 4750 μέτρα πάνω από τη στάθμη της θάλασσας σε θερμοκρασία περιβάλλοντος 75 C, ο κινητήρας δεν πρέπει να έχει φορτίο μεγαλύτερο από το 88 % x 78 % = 68,6 % της ονομαστικής εξόδου. 5.2 Μέγιστη επιτρεπόμενη πίεση λειτουργίας και θερμοκρασία υγρού για το στυπιοθλίπτη άξονα p [bar] HUUE / HUUV t [ C] Σχ. 4 MTR 1s έως 64 TM

7 5.3 Ελάχιστη παροχή Λόγω του κινδύνου υπερθέρμανσης, η αντλία δεν πρέπει να χρησιμοποιείται σε παροχές κατώτερες της ελάχιστης παροχής. Η παρακάτω καμπύλη δείχνει την ελάχιστη παροχή ως ποσοστό της ονομαστικής παροχής σε σχέση με τη θερμοκρασία υγρού. Qmin [%] Σχ t [ C] Ελάχιστη παροχή σε σχέση με τη θερμοκρασία TM Εγκατάσταση Προειδοποίηση Η αντλία πρέπει να εγκαθίσταται με τέτοιο τρόπο ώστε να αποκλείεται η τυχαία επαφή των ατόμων με τις καυτές επιφάνειες του κινητήρα. 6.1 Θέση της αντλίας Η αντλία έχει σχεδιαστεί για τοποθέτηση σε δεξαμενή σε κατακόρυφη ή οριζόντια θέση. Ωστόσο, μόνο η MTR έκδοσης H και η MTRE έκδοσης H είναι κατάλληλες για οριζόντια τοποθέτηση. Η αντλία τοποθετείται μέσα σε μία οπή που έχει κοπεί στη δεξαμενή και στερεώνεται στη δεξαμενή με τέσσερις βίδες εξαγωνικής κεφαλής μέσω των οπών στη φλάντζα τοποθέτησης. Κατακόρυφη Οριζόντια Ελληνικά (GR) Σημείωση Η αντλία δεν πρέπει ποτέ να λειτουργεί με κλειστή βαλβίδα κατάθλιψης. 5.4 Ηλεκτρικά δεδομένα Βλέπε πινακίδα κινητήρα. 5.5 Μέγιστος αριθμός εκκινήσεων Σχ. 6 Κατακόρυφη και οριζόντια εγκατάσταση TM Μέγεθος κινητήρα [kw] Συνιστώμενος μέγιστος αριθμός εκκινήσεων ανά ώρα Στις αντλίες MTR, MTRE οριζόντιας εγκατάστασης με κινητήρες από 5,5 kw και πάνω, οι κινητήρες διαθέτουν ποδαρικά και πρέπει να στηριχθούν. 0,06-0, ,25-2, , Σχ. 7 Προσοχή TM Οριζόντια εγκατεστημένη MTR με σκέλος Για τις οριζόντια τοποθετημένες αντλίες διασφαλίστε επαρκή στεγανότητα μεταξύ της φλάντζας της αντλίας και της δεξαμενής. Συνήθως ένας στεγανοποιητικός δακτύλιος είναι αρκετός. Προσοχή Προσοχή Πριν την αλλαγή στυπιοθλίπτη άξονα για τις οριζόντια τοποθετημένες αντλίες, αποστραγγίστε τη δεξαμενή. Οι αντλίες MTR 32, 45 και 64 μπορούν να τοποθετηθούν μόνο κατακόρυφα. 7

8 Ελληνικά (GR) 4 x X B 25 mm A TM D1 D2 D3 Σχ. 9 CRK 2, 4 και MTR 1s, 1, 3, 5 C L TM Σχ. 8 Κατακόρυφη εγκατάσταση ιαστάσεις φλάντζας τοποθέτησης: Τύπος αντλίας D1 D2 D3 L C X B 25 mm A TM CRK 2, Rp 1 1/4 G 1 1/4 7,5 Σχ. 10 MTR 10, 15, 20 MTR 1s, 1, 3, Rp 1 1/4 G 1 1/4 9,5 MTR 10, 15, Rp 2 G 2 9 MTR DN MTR 45, DN Συνθήκες αναρρόφησης Ο πυθμένας του φίλτρου της αντλίας πρέπει να είναι τουλάχιστον 25 mm πάνω από τον πυθμένα της δεξαμενής. Οι αντλίες έχουν σχεδιαστεί να παρέχουν πλήρη απόδοση μέχρι τη στάθμη των A mm πάνω από τον πυθμένα του φίλτρου. Σε στάθμη υγρού μεταξύ Α και Β mm πάνω από τον πυθμένα του φίλτρου, ο ενσωματωμένος κοχλίας πλήρωσης θα προστατεύσει την αντλία από την ξηρή λειτουργία. Σχ. 11 MTR 32, 45, 64 A 25 mm TM Σημείωση Οι αντλίες MTR 32, 45 και 64 δεν διαθέτουν κοχλία πλήρωσης. Τύπος αντλίας A [mm] B [mm] CRK 2, 4 και MTR 1s, 1, 3, MTR 10, 15, MTR 32, 45,

9 7. Ηλεκτρική σύνδεση Οι ηλεκτρικές συνδέσεις πρέπει να διεξάγονται από αδειούχο ηλεκτρολόγο σύμφωνα με τους τοπικούς κανονισμούς. Οι ηλεκτρικές συνδέσεις πρέπει να γίνονται όπως υποδεικνύει το διάγραμμα καλωδίωσης στο εσωτερικό του καπακιού του ακροκιβωτίου. Προειδοποίηση Πριν αφαιρέσετε το καπάκι του ακροκιβωτίου και πριν αφαιρέσετε/ αποσυναρμολογήσετε την αντλία, βεβαιωθείτε ότι η παροχή ρεύματος είναι κλειστή. Η αντλία πρέπει να συνδέεται με έναν εξωτερικό διακόπτη με ελάχιστο διάκενο επαφών 3 mm σε κάθε πόλο. Η τάση και η συχνότητα λειτουργίας αναγράφονται στην πινακίδα της αντλίας. Βεβαιωθείτε ότι ο κινητήρας είναι κατάλληλος για την παροχή ρεύματος στην οποία θα συνδεθεί. Οι μονοφασικοί κινητήρες της Grundfos διαθέτουν έναν ενσωματωμένο θερμικό διακόπτη και δεν χρειάζονται πρόσθετη προστασία κινητήρα. Οι τριφασικοί κινητήρες πρέπει να συνδέονται σε ένα ρελέ προστασίας κινητήρα. Το ακροκιβώτιο μπορεί να στραφεί σε τέσσερις θέσεις, σε βήματα των 90. Βλέπε σχήμα Εάν χρειάζεται, αφαιρέστε τα προστατευτικά του συνδέσμου. Μην αφαιρέσετε το σύνδεσμο. 2. Αφαιρέστε τις βίδες που συγκρατούν τον κινητήρα στην αντλία. 3. Γυρίστε τον κινητήρα στην επιθυμητή θέση. 4. Ξανατοποθετήστε και σφίξτε τις βίδες. 5. Ξανατοποθετήστε τα προστατευτικά του συνδέσμου. 7.1 Λειτουργία μετατροπέα συχνότητας Κινητήρες που παρέχονται από την Grundfos Όλοι οι τριφασικοί κινητήρες που παρέχονται από την Grundfos μπορούν να συνδεθούν σε ένα μετατροπέα συχνότητας. Ανάλογα με τον τύπο, o μετατροπέας συχνότητας μπορεί να προκαλέσει αυξημένο θόρυβο από τον κινητήρα. Επιπλέον, μπορεί να εκθέσει τον κινητήρα σε επιζήμιες αιχμές τάσης. Προσοχή Οι κινητήρες Grundfos, τύποι MG 71 και MG 80 καθώς και MG 90 (1,5 kw, διπολικός), για τάσεις παροχής μέχρι και τα 440 V (βλέπε πινακίδα κινητήρα), πρέπει να προστατεύονται από τις αιχμές τάσης άνω των 650 V (τιμή αιχμής) μεταξύ των ακροδεκτών παροχής. Συνιστάται η προστασία όλων των άλλων κινητήρων από τις αιχμές τάσης που είναι υψηλότερες από 850 V. Τα παραπάνω προβλήματα, π.χ. ο αυξημένος θόρυβος καθώς και οι επιζήμιες αιχμές τάσεις μπορούν να αποφευχθούν με την τοποθέτηση ενός φίλτρου LC μεταξύ του μετατροπέα συχνότητας και του κινητήρα. Για περισσότερες πληροφορίες, επικοινωνήστε με τον προμηθευτή του μετατροπέα συχνότητας ή του κινητήρα. 7.2 Άλλες μάρκες κινητήρα Εάν χρησιμοποιούνται κινητήρες άλλοι από αυτούς που παρέχει η Grundfos, επικοινωνήστε με την Grundfos ή τον κατασκευαστή του κινητήρα. Ελληνικά (GR) TM Σχ. 12 Θέσεις ακροκιβωτίου 9

10 Ελληνικά (GR) 8. Εκκίνηση Προειδοποίηση Προσέξτε ιδιαίτερα τη φορά της οπής εξαερισμού και λάβετε τα κατάλληλα μέτρα ώστε το νερό που εξέρχεται να μην προκαλέσει τραυματισμό στα άτομα ή βλάβες στον κινητήρα ή στα άλλα εξαρτήματα. 8.1 Πριν την εκκίνηση της αντλίας Βεβαιωθείτε ότι όλες οι συνδέσεις σωλήνων είναι στεγανές. Βεβαιωθείτε ότι η αντλία είναι εν μέρει γεμάτη με υγρό (εν μέρει βυθισμένη). Βεβαιωθείτε ότι το φίλτρο δεν είναι φραγμένο από ακαθαρσίες. 8.2 Εκκίνηση της αντλίας 1. Κλείστε τη βαλβίδα απομόνωσης στην πλευρά κατάθλιψης της αντλίας. 2. Εάν η αντλία έχει εφοδιαστεί με βαλβίδα εξαέρωσης, αυτή η βαλβίδα πρέπει να είναι ανοιχτή. Βλέπε σχήμα Συντήρηση Προειδοποίηση Πριν ξεκινήσετε οποιαδήποτε εργασία στην αντλία, βεβαιωθείτε ότι όλες οι παροχές ρεύματος προς την αντλία είναι κλειστές και ότι δεν μπορούν να ανοίξουν κατά λάθος. Τα έδρανα της αντλίας και ο στυπιοθλίπτης άξονα δεν χρειάζονται συντήρηση. Έδρανα κινητήρα Οι κινητήρες που δεν διαθέτουν γρασαδόρους δεν χρειάζονται συντήρηση. Οι κινητήρες που διαθέτουν γρασαδόρους πρέπει να λιπαίνονται με γράσο λιθίου υψηλής θερμοκρασίας. Βλέπε τις οδηγίες στο καπάκι του ανεμιστήρα. Σε περίπτωση εποχιακής λειτουργίας (ο κινητήρας δεν χρησιμοποιείται για περισσότερο από 6 μήνες το χρόνο), συνιστάται η λίπανση του κινητήρα όταν η αντλία τίθεται εκτός λειτουργίας. Ανάλογα με τη θερμοκρασία περιβάλλοντος, τα έδρανα κινητήρα πρέπει να αντικαθίστανται ή να λιπαίνονται σύμφωνα με τον παρακάτω πίνακα. Ο πίνακας εφαρμόζεται σε 2πολικούς κινητήρες. Ο αριθμός ωρών λειτουργίας για αντικατάσταση των εδράνων είναι απλά ενδεικτικός. Βαλβίδα εξαέρωσης Σχ. 13 Θέση της βαλβίδας εξαέρωσης 3. Παρατηρήστε τη σωστή φορά περιστροφής της αντλίας στο καπάκι του ανεμιστήρα του κινητήρα ή στο προστατευτικό του συνδέσμου. Όταν την κοιτάμε από πάνω, η αντλία θα πρέπει να περιστρέφεται αριστερόστροφα. 4. Εκκινήστε την αντλία και ελέγξτε τη φορά περιστροφής. 5. Ανοίξτε λίγο τη βαλβίδα απομόνωσης του σωλήνα κατάθλιψης. 6. Εάν η αντλία έχει εφοδιαστεί με βαλβίδα εξαέρωσης, αυτή η βαλβίδα πρέπει να κλείσει όταν μια σταθερή ροή υγρού αρχίσει να βγαίνει προς τα έξω. 7. Ανοίξτε τελείως τη βαλβίδα απομόνωσης του σωλήνα κατάθλιψης. Η αντλία έχει τώρα εξαερωθεί και είναι έτοιμη για λειτουργία. TM Μέγεθος κινητήρα [kw] ιάστημα αντικατάστασης εδράνων [ώρες λειτουργίας] 40 C 45 C 50 C 55 C 60 C 0,37-0, ,1-7, Μέγεθος κινητήρα [kw] ιάστημα λίπανσης [ώρες λειτουργίας] 40 C 45 C 50 C 55 C 60 C 11-18, Τα χρονικά διαστήματα για τους 4πολικούς κινητήρες είναι διπλάσια από εκείνα που ισχύουν για τους 2πολικούς κινητήρες. Σε περίπτωση που η θερμοκρασία περιβάλλοντος είναι μικρότερη των 40 C, τα έδρανα πρέπει να αντικαθίστανται/λιπαίνονται στα χρονικά διαστήματα που αναφέρονται στη στήλη για τους 40 C. Προσοχή Μην λειτουργείτε την αντλία με κλειστή τη βαλβίδα κατάθλιψης για περισσότερο από περίπου 5 λεπτά, καθώς αυτό θα αυξήσει τη θερμοκρασία/δημιουργία ατμού στην αντλία, γεγονός που μπορεί να προκαλέσει βλάβες στην αντλία. 10

11 9.1 Φίλτρα Οι δίσκοι ρινισμάτων, τα φίλτρα κ.λπ. θα πρέπει να καθαρίζονται σε τακτά διαστήματα ώστε να εξασφαλίζεται η σωστή παροχή του υγρού. 9.2 Περιοδικοί έλεγχοι Σε τακτά διαστήματα, ανάλογα με τις συνθήκες και το χρόνο λειτουργίας, θα πρέπει να διενεργούνται οι παρακάτω έλεγχοι: Ελέγξτε την ποσότητα του υγρού και την πίεση λειτουργίας. Ελέγξτε για τυχόν διαρροές. Ελέγξτε ότι ο κινητήρας δεν υπερθερμαίνεται. Ελέγξτε τη λειτουργία διακοπής του ρελέ προστασίας του κινητήρα. Ελέγξτε ότι όλες οι μονάδες ελέγχου λειτουργούν ικανοποιητικά. Εάν οι παραπάνω έλεγχοι δεν εντοπίσουν κάποια δυσλειτουργία, τότε δεν χρειάζονται περαιτέρω έλεγχοι. Εάν διαπιστωθεί οποιαδήποτε βλάβη, ελέγξτε τα συμπτώματα σύμφωνα με το κεφάλαιο 12. Ανεύρεση βλάβης. 10. Σέρβις Προειδοποίηση Εάν μια αντλία έχει χρησιμοποιηθεί για ένα υγρό, το οποίο είναι επιβλαβές για την υγεία ή τοξικό, τότε θα χαρακτηριστεί ως μολυσμένη. Εάν ζητηθεί από τη Grundfos να κάνει σέρβις σε μια τέτοια αντλία, θα πρέπει να παρασχεθούν στη Grundfos λεπτομερείς πληροφορίες για το αντλούμενο υγρό κλπ. πριν η αντλία παραδοθεί για σέρβις. ιαφορετικά, η Grundfos μπορεί να αρνηθεί να δεχθεί την αντλία για σέρβις. Πιθανό κόστος επιστροφής της αντλίας καταβάλλεται από τον πελάτη. Ωσόσο, οποιαδήποτε αίτηση για σέρβις (ανεξάρτητα από το σε ποιον απευθύνεται) πρέπει να περιλαμβάνει λεπτομέρειες σχετικά με το αντλούμενο υγρό εάν η αντλία έχει χρησιμοποιηθεί για υγρά που είναι επιβλαβή στην υγεία ή τοξικά. 11. Επίπεδο πίεσης ήχου Ο παρακάτω πίνακας παρουσιάζει τον αερομεταφερόμενο θόρυβο που εκπέμπουν οι αντλίες CRK και MTR με κινητήρες από την Grundfos. Κινητήρας L pa [db(a)] [kw] 50 Hz 60 Hz 0, , , , , , , , , , , Ελληνικά (GR) 10.1 Σετ ανταλλακτικών Σχετικά με τα σετ ανταλλακτικών για τις CRK και MTR, βλέπε (WebCAPS), WinCAPS ή τον Κατάλογο Σετ Σέρβις Ρύθμιση συνδέσμου Για τη ρύθμιση του συνδέσμου στις CRK και MTR 1s έως 20, βλέπε σελίδα 14. Για τη ρύθμιση του συνδέσμου στις MTR 32, 45, 64, βλέπε σελίδα

12 Ελληνικά (GR) 12. Ανεύρεση βλάβης Προειδοποίηση Πριν ξεκινήσετε οποιαδήποτε εργασία στην αντλία, βεβαιωθείτε ότι όλες οι παροχές ρεύματος προς την αντλία είναι κλειστές και ότι δεν μπορούν να ανοίξουν κατά λάθος. Βλάβη Αιτία Επιδιόρθωση 1. Ο κινητήρας δεν a) ιακοπή παροχής ρεύματος. Συνδέστε την ηλεκτρική παροχή. λειτουργεί όταν τον b) Οι ασφάλειες είναι καμένες. Αντικαταστήστε τις ασφάλειες. θέτετε σε λειτουργία. c) Το ρελέ προστασίας κινητήρα διέκοψε. Επαναφέρατε το ρελέ προστασίας. d) Η θερμική προστασία διέκοψε. Επανατάξτε τη θερμική προστασία. 2. Το ρελέ προστασίας κινητήρα διακόπτει αμέσως μόλις ενεργοποιηθεί η παροχή ρεύματος. 3. Το ρελέ προστασίας κινητήρα διακόπτει μερικές φορές. 4. Το ρελέ προστασίας κινητήρα δεν έχει διακόψει αλλά η αντλία δεν λειτουργεί. 5. Η αντλία λειτουργεί, αλλά δεν δίνει υγρό ή η απόδοση της αντλίας δεν είναι σταθερή. 6. ιαρροή στο στυπιοθλίπτη του άξονα. 12 e) Οι επαφές εργασίας του ρελέ προστασίας δεν κάνουν επαφή ή έχει καεί το πηνίο. f) Το κύκλωμα ελέγχου είναι ελαττωματικό. Αντικαταστήστε τις επαφές ή το μαγνητικό πηνίο. Επιδιορθώστε το κύκλωμα ελέγχου. g) Ο κινητήρας είναι ελαττωματικός. Αντικαταστήστε τον κινητήρα. a) Κάηκε μία ασφάλεια/το αυτόματο ρελέ διέκοψε. b) Οι επαφές του ρελέ προστασίας του κινητήρα είναι ελαττωματικές. c) Οι συνδέσεις καλωδίων είναι χαλαρές ή ελαττωματικές. d) Οι περιελίξεις του κινητήρα είναι ελαττωματικές. Αντικαταστήστε την ασφάλεια/ εκκινήστε το ρελέ. Αντικαταστήστε τις επαφές του ρελέ προστασίας. Σφίξτε ή αντικαταστήστε τη σύνδεση καλωδίου. Αντικαταστήστε τον κινητήρα. e) Η αντλία είναι μηχανικώς φραγμένη. Αφαιρέστε ό,τι μπλοκάρει μηχανικά την αντλία. f) Η ρύθμιση υπερφόρτωσης του ρελέ προστασίας του κινητήρα είναι πολύ χαμηλή. Ρυθμίστε σωστά το ρελέ προστασίας. a) Η ρύθμιση υπερφόρτωσης του ρελέ προστασίας του κινητήρα είναι πολύ Ρυθμίστε σωστά το ρελέ προστασίας. χαμηλή. b) Χαμηλή τάση στις ώρες αιχμής. Αποκαταστήστε σταθερή παροχή ρεύματος. a) Ελέγξτε τα σημεία 1 a), b), d), e) και f). a) Το φίλτρο της αντλίας είναι μερικώς φραγμένο από ακαθαρσίες. Καθαρίστε το φίλτρο. b) Η στάθμη του υγρού στο δοχείο είναι πολύ χαμηλή. Αυξήστε τη στάθμη του υγρού. c) Η αντλία αναρροφά αέρα. Ελέγξτε τις συνθήκες αναρρόφησης. a) Ο στυπιοθλίπτης του άξονα είναι ελαττωματικός. Αντικαταστήστε το στυπιοθλίπτη του άξονα. 7. Θόρυβος. a) σπηλαίωση. Ελέγξτε τις συνθήκες αναρρόφησης. b) Η αντλία δεν περιστρέφεται ελεύθερα (αντίσταση τριβής) λόγω λανθασμένης θέσης του άξονα της αντλίας. Ρυθμίστε/προσαρμόστε σωστά τον άξονα της αντλίας. c) Λειτουργία μετατροπέα συχνότητας. Βλέπε κεφάλαιο 7.1 Λειτουργία μετατροπέα συχνότητας.

13 13. Απόρριψη Το προϊόν αυτό και τα εξαρτήματά του θα πρέπει να απορριφθούν με ένα φιλικό προς το περιβάλλον τρόπο: 1. Χρησιμοποιήστε την τοπική δημόσια ή ιδιωτική υπηρεσία συλλογής αποβλήτων. 2. Αν αυτό δεν είναι δυνατό, επικοινωνήστε με την πλησιέστερη εταιρεία Grundfos ή συνεργείο επισκευών. Ελληνικά (GR) Υπόκειται σε τροποποιήσεις. 13

14 Προσάρτημα Προσάρτημα 1 CRK and MTR 1s to 20 TM TM M6: 13 Nm M8: 31 Nm M10: 62 Nm M5: 2.5 Nm TM TM

15 MTR 32, 45, 64 TM TM mm Προσάρτημα MTR45 MTR64 MTR32 TM M10 x 2.5: 62 Nm 15
