NASIONALE SENIOR SERTIFIKAAT GRAAD 12

Transcript

1 NSIONLE SENIOR SERTIFIKT GR 12 MEGNIESE TEGNOLOGIE FERURIE/MRT 2009 PUNTE: 200 TY: 3 uur Hierdie vraestel bestaan uit 20 bladsye en 'n 5 bladsy-formuleblad.

2 Meganiese Tegnologie 2 oe/febr. Maart 2009 INSTRUKSIES EN INLIGTING 1. eantwoord L die vrae. 2. Lees L die vrae aandagtig deur. 3. Nommer die antwoorde korrek volgens die nommeringstelsel wat in hierdie vraestel gebruik word. 4. 'n Formuleblad is by hierdie vraestel aangeheg. 5. Toon LLE berekeninge en eenhede. Rond antwoorde tot TWEE desimale plekke af. 6. Kandidate mag nieprogrammeerbare wetenskaplike sakrekenaars en tekeninstrumente gebruik. 7. ie waarde van die gravitasieversnellingskonstante moet as 10 m/s 2 geneem word. 8. Skryf netjies en leesbaar. 9. lle afmetings in millimeter tensy anders aangedui. 10. egin elke nuwe vraag op 'n nuwe bladsy. 11. Gebruik onderstaande kriteria om jou te help om jou tydsbeplanning te bestuur. VRG INHOU GEEK PUNTE TY 1 Meervoudigekeuse-vrae minute 2 Kragte en stelsels en beheer minute 3 Gereedskap en toerusting minute 4 Materiale minute 5 Veiligheid, terminologie (vervaardigingsprosesse) en minute hegtingsmetodes 6 Instandhouding en turbines minute TOTL: minute

3 Meganiese Tegnologie 3 oe/febr. Maart 2009 VRG 1: MEERVOUIGEKEUSE-VRE Verskeie opsies word as moontlike antwoorde vir die volgende vrae gegee. Kies die antwoord en skryf slegs die letter ( ) langs die vraagnommer ( ) in die NTWOOREOEK neer. 1.1 Wat is die hoofveiligheidsmaatreël wanneer 'n gasanalisator gebruik word? Werk in 'n geslote area Werk in 'n goed geventileerde area Werk met toe vensters Werk in 'n goed verligte area (1) 1.2 Watter EEN van die volgende antwoorde is die toepaslikste veiligheidsmaatreël ten opsigte van die freesmasjien? ra 'n veiligheidsbril en toepaslike klere. Moenie jou hand gebruik om snysels van die masjien te verwyder nie. Moenie oor of naby die roterende snyer leun nie. l die bogenoemde (1) 1.3 Identifiseer onderdeel X in FIGUUR 1.1. X FIGUUR 1.1 Terminale skakelaar Sokskakelaar Reekskiesskakelaar Koppelskakelaar (1)

4 Meganiese Tegnologie 4 oe/febr. Maart ie hoofrede vir die uitvoer van 'n hardheidstoets op ingenieursmateriale, is om die... te bepaal. elastisiteit van die materiaal weerstand teen induiking van die materiaal korrosie van die materiaal vloeibaarheid van die materiaal (1) 1.5 Kies die koolstofinhoud van mediumkoolstaal uit die volgende: 0,89% 1,012% 0,5% 0,8% 0,14% 0,25% 0,35% 0,55% (1) 1.6 Tungsten word algemeen vir die vervaardiging van... gebruik. snygereedskap koppelstange krukaste enjinblokke (1) 1.7 Identifiseer die freessnymetode wat in FIGUUR 1.2 hieronder aangetoon word. FIGUUR 1.2 Opfreeswerk Sy- en vlakfreeswerk Klimfreeswerk T-gleuffreeswerk (1)

5 Meganiese Tegnologie 5 oe/febr. Maart Identifiseer die simbool in FIGUUR 1.3 hieronder met betrekking tot pneumatiese stelsels. FIGUUR 1.3 Klep Filter Kompressor Motor (1) 1.9 Kies die definisie van die kerfbuigtoets uit die volgende opsies: reek die sweislas oop om vir eksterne defekte te ondersoek. reek die sweislas oop om vir interne defekte te ondersoek. Toets vir 'n skuiffraktuur van die sweislas. epaal die relatiewe smeebaarheid van die metaal wat gevorm moet word. (1) 1.10 Watter van die volgende dui die rede vir die gebruik van die ultrasoniese klankgolftoets op sweislasse aan? Eksterne krake Eksterne defekte Oppervlakdefekte Sub-oppervlakdefekte (1) 1.11 Kies die definisie vir poreusheid met betrekking tot die sweisproses uit die volgende opsies: Klein speldgaatjies kom in die sweismetaal voor. Kom as 'n krater/holte aan die einde van 'n sweislopie voor. Gate wat in die sweismetaal voorkom as gevolg van vasgevangde gas. 'n Groef wat in die moedermetaal aangrensend aan die sweislopie ingesmelt is. (1)

6 Meganiese Tegnologie 6 oe/febr. Maart Soos in FIGUUR 1.4 aangedui, bepaal die spanning in 'n hol pyp met 'n buitediameter van 50 mm en 'n binnediameter van 30 mm, indien 'n belasting van 80 N toegepas word. Ø 50 Ø 30 FIGUUR ,70 kpa 63,70 MPa 63,70 Pa 63,70 GPa (1) 1.13 Identifiseer die soort spanning wat op die pen van die ketting in FIGUUR 1.5 getoon, uitgeoefen word. Roller Pen inneskakel uiteskakel FIGUUR 1.5 rukspanning Skuifspanning Trekspanning Veilige spanning (1)

7 Meganiese Tegnologie 7 oe/febr. Maart Wat stel punt in die spanning/vormveranderingsdiagram, in FIGUUR 1.6 hieronder, voor? Spanning Vormverandering FIGUUR 1.6 Maksimum spanning Eweredigheidsgrens Strekgrens Elastisiteitsgrens (1) 1.15 Watter EEN van die volgende stellings is die GEWENSTE eienskap van 'n snyvloeistof? ien as 'n smeermiddel. Hou die snybeitel koel. Verleng die lewensduur van die snybeitel. l die bogenoemde (1) 1.16 ie term vloeipunt in terme van smeringsolie, is die... weerstand van 'n vloeistof om onder lineêre spanning te vervorm. weerstand van 'n vloeistof om onder trekspanning te vervorm. laagste temperatuur waarteen 'n vloeistof sal vloei. weerstand van 'n vloeistof om onder skuifspanning te vervorm. (1)

8 Meganiese Tegnologie 8 oe/febr. Maart Wat sal die rotasiefrekwensie van Katrol wees indien Katrol teen r/min roteer, soos in FIGUUR 1.7 getoon? Katrol (Gedrewe) Katrol (rywer) Ø 25 Ø 50 FIGUUR r/min r/min r/min r/min (1) 1.18 'n Renfiets gebruik die ketting-en-ratstelsel getoon in FIGUUR 1.8. Wat is die spoedverhouding van die stelsel? 50 Tande tande 20 tande FIGUUR :25 0,4:1 2,5:1 25:1 (1)

9 Meganiese Tegnologie 9 oe/febr. Maart Kies die voordeel van 'n turboaanjaer bo 'n superaanjaer uit die volgende opsies: ie turboaanjaer maak van diesel gebruik vir sy werking. ie turboaanjaer maak van 'n enjin gebruik vir sy werking. ie turboaanjaer maak van petrol gebruik vir sy werking. ie turboaanjaer maak van uitlaatgasse gebruik vir sy werking. (1) 1.20 Watter tipe superaanjaer word in FIGUUR 1.9 getoon? FIGUUR 1.9 Roots-aanjaer Wiekaanjaer Sentrifugale aanjaer Plunjeraanjaer (1) [20]

10 Meganiese Tegnologie 10 oe/febr. Maart 2009 VRG 2: KRGTE EN STELSELS EN EHEER 2.1 Pieter het opdrag ontvang om 'n bus uit die juk te druk met behulp van 'n sagtestaalpen deur van n hidrouliese pers gebruik te maak. ie tekening van die pen in FIGUUR 2.1 toon 'n las van 100 kn wat 'n spanning van 204 MPa veroorsaak. 100 kn 100 kn FIGUUR ereken die diameter van die pen in millimeter. (6) ereken die vormverandering in die pen indien Young se elastisiteitsmodulus 210 GPa is. (3) ereken die verandering in lengte van die pen, indien die oorspronklike lengte 110 mm is. (3) Watter soort spanning kom in die pen voor? (1) Watter invloed sal die bogenoemde las, op die pen hê? ereken die nuwe lengte indien 'n las van 100 kn daarop inwerk. (3) Wat sal die invloed op die lengte van die pen wees, met verwysing na Young se elastisiteitsmodulus, indien die pen van geelkoper eerder as sagte staal gemaak word? (WENK: ie waarde van Young se modulus vir geelkoper is laer as dié van sagte staal.) (2)

11 Meganiese Tegnologie 11 oe/febr. Maart 'n Meganiese ingenieur word versoek om 'n platbandaandryfstelsel te ontwerp om steenkool vanaf die myn na die aanleg te vervoer soos in FIGUUR 2.2 getoon. ie spesifikasies vir die platbandstelsel is soos volg: anddikte = 5 mm andwydte = 280 mm iameter van katrol = 340 mm Katrolspoed = r/min igtheid van bandmateriaal = 1,0 Mg/m 3 5 mm iameter = 340 mm Spoed = r/min FIGUUR ereken die massa van die band in kilogram per meter (kg/m). (3) ereken die bandspoed met inagneming van die dikte. (3) ereken die drywing wat nodig is om die bandstelsel aan te dryf indien die effektiewe trekkrag 400 N is. Ignoreer die bandmassa en wrywing. (4) Watter invloed sal die banddikte op die katrolspoed hê? Gee redes vir jou antwoord. (2)

12 Meganiese Tegnologie 12 oe/febr. Maart Mev. Ntuli het 'n besproeiingstelsel wat 'n enkelplaat-wrywingskoppelaar, met 'n effektiewe diameter van 0,2 m, gebruik om drywing vanaf n enjin na n pomp oor te dra, soos in FIGUUR 2.3 aangedui. ie koppelaarplaat het aan beide kante wrywingsmateriaal met n wrywingskoëffisiënt van 0,35. ie totale toegepaste krag op die drukplaat is 3,4 kn. Vliegwiel en drukplaat gekoppel FIGUUR ereken die maksimum draaimoment toegepas. (2) ereken die drywing oorgedra teen r/min in kw. (3)

13 Meganiese Tegnologie 13 oe/febr. Maart Me. rij versoek dat 'n hidrouliese pers vir haar nuwe ingenieurswerkswinkel aangekoop word. ie krag toegepas op Suier is 550 N. Suier beweeg 60 mm in 'n afwaartse rigting. ie diameter van Suier is 180 mm en beweeg 12 mm opwaarts. 550 N Ø 180 Suier 12 Suier FIGUUR 2.4 Gebruik die spesifikasies wat in FIGUUR 2.4 getoon word en bereken die volgende: ie diameter van Suier. WENK: V = V (9) ie druk wat op Suier uitgeoefen word (2) ie krag wat op Suier uitgeoefen word (4) [50]

14 Meganiese Tegnologie 14 oe/febr. Maart 2009 VRG 3: GEREESKP EN TOERUSTING 3.1 Kobus gebruik die MGS/MIGS-sweismasjien om 'n vlekvryestaalpot, soos getoon in FIGUUR 3.1, te sweis. enoem die onderdele, genommer 1 tot 7, in die figuur FIGUUR 3.1 (7) 3.2 Waarvoor staan die afkorting MGS/MIGS ten opsigte van sweistoerusting? (1) 3.3 Noem TWEE gasse wat in MGS/MIGS-sweiswerk gebruik kan word. (2) 3.4 ongani ry met 'n motor skool toe en terug oor 'n afstand van 21 km per dag. Hy het agtergekom dat sy motor se spoed drasties afgeneem het. Jy word versoek om 'n droë kompressietoets op sy motor se enjin uit te voer om te bepaal of die kompressie nog binne die spesifikasies is. Vergelyk die verskillende oorsake vir drukval tydens 'n kompressietoets met betrekking tot hoe lekkasies opgespoor kan word. (10) [20]

15 Meganiese Tegnologie 15 oe/febr. Maart 2009 VRG 4: MTERILE 4.1 Omskryf die volgende terme soos van toepassing op ingenieursmateriale: Nie-ysterhoudende legerings (2) Samestellings (2) 4.2 Jy is 'n ontwerper en is versoek om verskillende ingenieursmateriale in jou projekte te gebruik. Vergelyk, in tabelvorm, TWEE eienskappe en TWEE gebruike van die volgende ingenieursmateriale: Witmetaal (4) Vanadium (4) Nylon (4) 4.3 Sekere deurskarniere word van sagte staal en ander van geelkoper gemaak. Sagte staal het 'n laer digtheid as geelkoper en is ook goedkoper. Waarom sou jy eerder geelkoperskarniere as sagtestaalskarniere gebruik indien jy 'n huis sou bou? (4) [20]

16 Meganiese Tegnologie 16 oe/febr. Maart 2009 VRG 5: VEILIGHEI, TERMINOLOGIE EN HEGTINGSMETOES 5.1 Jan moet 'n trapvormige as op 'n senterdraaibank sny. Hy moet aan sekere veiligheidsmaatreëls voldoen. Noem VYF veiligheidsmaatreëls wat Jan moet nakom wanneer hy met die senterdraaibank werk. (5) 5.2 Jy word deur jou werkgewer versoek om die MGS/MIGS-sweismasjien te gebruik om sagtestaalplate te sweis. Noem VIER voorsorgmaatreëls wat jy sou tref wanneer jy met die MGS/MIGS-sweismasjien werk. (4) 5.3 Sipho moet van verskillende freessnyers gebruik maak om 'n ratkasomhulsel te vervaardig. Help hom om die verskillende snyers wat hieronder getoon word, te identifiseer: FIGUUR 5.1 (1) FIGUUR 5.2 (1)

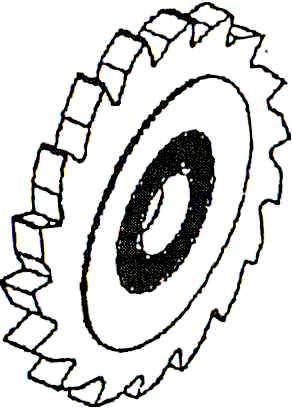

17 Meganiese Tegnologie 17 oe/febr. Maart FIGUUR 5.3 (1) FIGUUR 5.4 (1) FIGUUR 5.5 (1)

18 Meganiese Tegnologie 18 oe/febr. Maart Shaamez is 'n motorverhuringsagent en hy ondervind probleme met die ratkas van een van sy motors. Wanneer die werktuigkundiges die ratkas uitmekaar haal, vind hulle dat een van die ratte gebreek is. Jy word versoek om die rat vir hom te vervaardig. ie rat het 87 tande ereken die indeksering. (WENK: Gebruik 86 indelings.) (3) ereken die wisselratte vir die verdeelkop. (6) Wat beteken die positiewe (+) of die negatiewe ( ) teken vir die wisselratte? (4) 5.5 Nick moet die freesmasjien opstel. ie diameter van die snyer is 80 mm met 16 tande wat teen 25 meter per minuut sny en 'n toevoer van 0,04 mm per tand. ereken die toevoer in millimeter per minuut. (6) 5.6 ruce, n kwaliteitbeheerder, het 'n sweislas vir inspeksie ontvang. Hy maak van 'n kleurstof-deurdringingstoets gebruik om te bepaal of die sweislas enige gebreke toon. Verduidelik die prosedure wat gevolg moet word. (6) 5.7 Noem TWEE redes waarom vernietigende toetse op sweislasse uitgevoer word. (2) 5.8 SWEISWERK: Mpilo is 'n sweisinstrukteur. Hy wys vir sy leerders die tipes defekte wat in sweisstukke voorkom. Spesifiseer RIE moontlike sweisdefekte wat in sweislasse kan voorkom en noem EEN oorsaak en EEN regstelling vir elke defek. (9) [50]

19 Meganiese Tegnologie 19 oe/febr. Maart 2009 VRG 6: ONERHOU EN TURINES 6.1 eskryf volledig die doeltreffendheid van snyvloeistof in vergelyking met olie wanneer 'n werkstuk op 'n draaibank gedraai/gesny word. (4) 6.2 Verduidelik wat verstaan word onder die term korrosie en roesweerstand van olie. (2) 6.3 eskryf wat sal gebeur as enjinolie in 'n voertuig nie gereeld vervang word nie. (3) 6.4 Mev. Khoza besit 'n vloot taxi's. Sy versoek dat die ewenaarolie op vaste tye vervang moet word. Verduidelik hoe jy die ewenaarolie sou dreineer en vervang. (11) 6.5 'n Vriend het besluit om die werkverrigting van sy motor se enjin te verbeter deur 'n aanjaer (blaser) te monteer. FIGUUR 6.1 toon die aanjaer wat hy graag wil gebruik. eantwoord die daaropvolgende vrae. FIGUUR Identifiseer die tipe aanjaer (blaser) wat in FIGUUR 6.1 geïllustreer word. (1) enoem die byskrifte genommer 1 tot 4. (4) Noem RIE voordele van die gebruik van die aanjaer (blaser) hierbo. (3)

20 Meganiese Tegnologie 20 oe/febr. Maart Noem TWEE doeleindes van 'n superaanjaer. (2) 6.7 Noem TWEE voorbeelde van waar 'n superaanjaer gebruik word. (2) 6.8 Turboaanjaers word in swaar voertuie gebruik om die kraglewering van die enjin te verhoog. eskryf die werksbeginsel van die turboaanjaer. (8) [40] TOTL: 200

21 Meganiese Tegnologie oe/febr. Maart 2009 FORMULEL VIR MEGNIESE TEGNOLOGIE GR NNRYWINGS 1.1 andspoed πn = 60 ( + t ) N 1.2 andspoed = (t = banddikte) andmassa = rea lengte digtheid ( = dikte wydte) 1.4 Spoedverho uding = iameter van gedrewe katrol iameter van dryfkatrol 1.5 N 11 = N π ( + d ) ( d ) Oopbandlengte = + + 2c 2 4c ( + d ) ( + d ) Gekruisdeband lengte = π + 2 4c + 2c 1.8 2π NT rywing ( P ) = T1 Verhouding tussen die stywe en slapkant = T 2 (T1 T2 ) N 1.10 rywing = waar T1 = krag in die stywekant T1 Wydte = toelaatbare trekkrag 2. WRYWINGSKOPPELRS Wringkrag ( T ) = µwnr µ = wrywingskoëffisiënt W = totale druk 2 NT rywing ( P ) = 60 n = aantal wrywingsooppervlakke R = effektiewe radius

22 Meganiese Tegnologie oe/febr. Maart SPNNING EN VORMVERNERING Krag F 3.1 Spanning = of ( = ) Oppervlakte 3.2 verandering in lengte ( Vormverand ering ( ε ) = oorspronklike lengte ( L ) L ) spanning 3.3 Young se modulus ( E ) = of ( ) vormverandering as = pyp d ( d = 4 2 ) 4. HIROULIK 4.1 Krag ( F ) ruk ( P ) = Oppervlakte ( ) 4.2 Volume = warsdeursneeoppervlakte slaglengte ( l of s ) 4.3 rbeid verrig = krag afstand 5. WIEL EN S 5.1 Snelheidsverhouding ( VR ) = hyskragafstand lasafstand 2 = d d Meganiese voordeel ( M ) = Las ( W ) Hyskrag (F ) M 5.3 Meganiese effektiwiteit ( ) = 100% meg VR 6. HEFOME 6.1 Meganiese voordeel ( M ) = Las ( W ) Hyskrag ( F ) 6.2 Insetbeweg ing ( IM ) = hyskrag afstand beweeg deur hyskrag 6.3 Uitsetbewe ging ( OM ) = Las afstand beweeg deur las 6.4 Snelheidsv erhouding ( VR ) = Insetbeweging Uitsetbeweging

23 Meganiese Tegnologie oe/febr. Maart RTNRYWING π NT rywing ( P ) = 60 Produk van die aantal tande op gedrewe ratte Ratverhoud ing = Produk van die aantal tande op dryfratte N N inset = uitset Produk van die aantal tande op die gedrewe ratte Produk van die aantal tande op die dryfratte 7.4 Wringkrag = krag radius 7.5 Wringkrag oorgedra = ratverhouding insetwringkrag 7.6 Module ( Steeksirkeldiameter ( SS ) m )= antal tande ( T ) 7.7 N 1T1 = N2T2 7.8 sirkelsteek ( SS Steeksirkeldiameter ( SS ) = ) aantal tande ( T ) 7.9 uitediameter ( )= SS + 2 module 7.10 ddendum ( a ) = module ( m ) 7.11 edendum ( b ) = 1,157m of edendum( b ) = 1,25 m 7.12 Snydiepte ( h ) = 2,157 m of Snydiepte ( h ) = 2,25 m 7.13 Vryruimte ( c ) = 0,157 m of Vryruimte ( c ) = 0, 25 m 7.14 Sirkelstee k ( SS ) = m

24 Meganiese Tegnologie oe/febr. Maart SKROEFRE 8.1 Effektiewe diameter = uitediameter 1 2 steek 8.2 Gemiddelde omtrek = effektiewe diameter 8.3 Styging = steek aantal beginne 8.4 Helikshoek : tan θ = Styging Gemiddelde omtrek 8.5 Ingryphoek = 90 ( helikshoek + vryloophoek ) 8.6 Sleephoek = 90 + ( helikshoek vryloophoek ) 8.7 antal draaie = hoogte styging 9. ININNTI-VEREELKOPTEL VIR IE FREESMSJIEN Gatsirkels Sy Sy Standaard wisselratte 24 x Eenvoudige indeksering = (waar n = aantal indelings) n 9.2 r 40 r ( n ) Wisselratt e: = ( n ) of = Gd Gd 40 1 of r Gd = ( N n ) 40 N

25 Meganiese Tegnologie oe/febr. Maart EREKENINGE TEN OPSIGTE VN TOEVOER 10.1 Toevoer ( f ) = f1 T N Waar: f = toevoer in millimeter per minuut f 1 = toevoer per tand in millimeter T = aantal tande van die snyer 10.2 Snyspoed ( V ) = N N = aantal omwentelinge per minuut van die snyer Waar: = diameter van die snyer in meter ****************************
