1 Solarni sistemi aurotherm aurostep aurostep pro

2 Inteligentna rešenja grejanja Od samog početka razvoja savremene tehnologije grejanja Vaillant je, kao najveći evropski proizvođač, obeležavao napredak na tom području razvijanjem inovativnih uređaja za grejanje i pripremu tople vode. Uređaji, koji su savršeno međusobno usklađeni i koji se u svako doba mogu fleksibilno proširivati i kombinovati po želji, čine Vaillantov inteligentni sistem, kome naravno pripada i nova generacija solarnih sistema. 2/3

3 Sadržaj str Uvod 2 Solarni sistem 4 Solarni pločasti kolektori 6 Solarna regulacija 8 Solarni rezervoar 9 Solarna cevna grupa 10 Solarni sistem aurostep 11 Solarni sistem aurostep pro 12 Tehnički podaci 14 Sunčeva energija energija budućnosti Sunce je jedini neiscrpan izvor koji stoji čoveku na raspolaganju. Energija koju Sunce stalno zrači na površinu Zemlje tokom jednog dana, mogla bi pokriti čovekove potrebe za energijom za oko 180 godina. Govoreći u brojkama, dnevno na Zemlju stigne sa Sunca oko 960 biliona kw energije ( kw) odnosno oko 1.36 kw/m 2. Od te energije oko 30% se gubi kroz sloj atmosfere usled refleksije, difuznog rasipanja i apsorpcije tako da na Zemljinu površinu pada u proseku oko 1 kw/m 2. Korišćenjem sunčeve energije koja je besplatna, moguće je uštedeti i do 60% godišnje potrebne energije za pripremu sanitarne potrošne tople vode, što znači da tokom leta konvencionalni način zagrevanja tople vode gotovo i nije u upotrebi. Sve glasniji ekološki trend takođe govori u prilog solarnoj energiji zbog očuvanja životne sredine i smanjene emisije CO 2. Zbog povoljnog položaja naše zemlje i velikog broja sunčanih dana, podneblje Srbije je idealno za iskorišćenje energije sunca.

4 Solarni sistem Solarni regulator auromatic 620 Solarni kolektor aurotherm VFK 900 Vaillantov solarni sistem odlikuje savršena usklađenost svih njegovih komponenti (pločasti kolektor, regulacija, rezervoar i cevna grupa), pa je iskorišćenje sunčeve energije svedeno na maksimalne vrednosti. Tako pločasti kolektor aurotherm dolazi do punog izražaja tek u kombinaciji sa solarnom regulacijom auromatic i solarnim rezervoarom aurostor. Vrhunski prepoznatljivi dizajn i kvalitet koji stoji iza imena Vaillant dodatni su argumenti koji govore u prilog ovom sistemu. Solarni regulator auromatic Inteligentna regulacija auromatic, mozak celog solarnog sistema, brine za što optimalniji rad svih komponenti solarnog sistema. Solarni regulator uključuje odnosno isključuje cirkulacionu pumpu čim se temperaturska razlika između kolektora i rezervoara prekorači odnosno smanji ispod podešene vrednosti. Ako nema dovoljno sunčeve energije, regulacija uključuje uređaj za dogrevanje sanitarne vode tako da gornja trećina rezervoara bude dogrejana na podešenu vrednost. Jednostavno rukovanje po principu okreni&klikni i osvetljeni displej sa grafičkim prikazom solarnog prinosa* samo su neke od funkcija koje čine ovaj regulator jedinstvenim. Solarni kolektori aurotherm Svakako najbitnija karika svakog solarnog sistema je solarni kolektor koji prenosi sunčevu energiju na medij kojim se indirektno zagreva voda u solarnom rezervoaru. Vaillantovi solarni pločasti kolektori su izuzetna kombinacija odlične tehnike, savršenog dizajna i jednostavne montaže. * samo kod auromatic 620 4/5

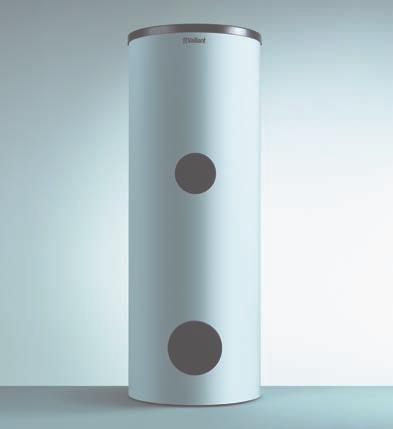

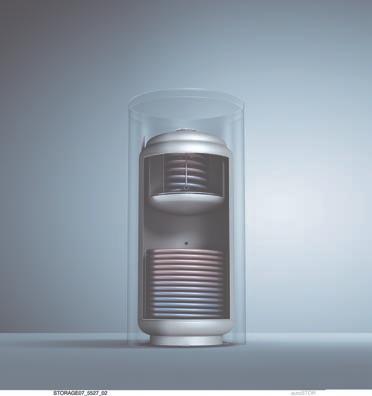

5 Solarni bivalentni rezervoar aurostor Solarni rezervoar aurostor Kako bismo mogli nezavisno od promenljivih spoljašnjih uslova odnosno meteoroloških prilika da koristimo sunčevu energiju baš onda kad nam je potrebna, višak dozračene sunčeve energije moramo da akumuliramo. U kombinaciji sa bivalentnim solarnim rezervoarom, solarni kolektor postiže maksimalni učinak pri pripremi i akumuliranju tople sanitarne vode. U ponudi su rezervoari sa odgovarajućom zapreminom za svaku potrebu, od 300, 400 i 500 litara. Korišćenjem kombinovanog rezervoara od 700 litara moguće je sunčevu energiju iskoristiti i za podršku sistemu grejanja. Solarna cevna grupa Cevna grupa objedinjuje sve sigurnosne i regulacionotehničke delove neophodne za optimalan rad solarnog sistema, omogućavajući kvalitetan prenos toplote od kolektora do rezervoara. Solarni sistem u nekoliko reči: solarna priprema sanitarne potrošne tople vode vrhunski moderan dizajn svih komponenti pločasti kolektori aurotherm VFK 900 inteligentna solarna regulacija auromatic bivalentni solarni rezervoari 300 do 500 litara kombinovani rezervoar od 700 litara za podršku sistemu grejanja cevna grupa sa priključnim spojevima plug&play mogućnost kombinovanja solarnog sistema sa uređajima za dogrevanje

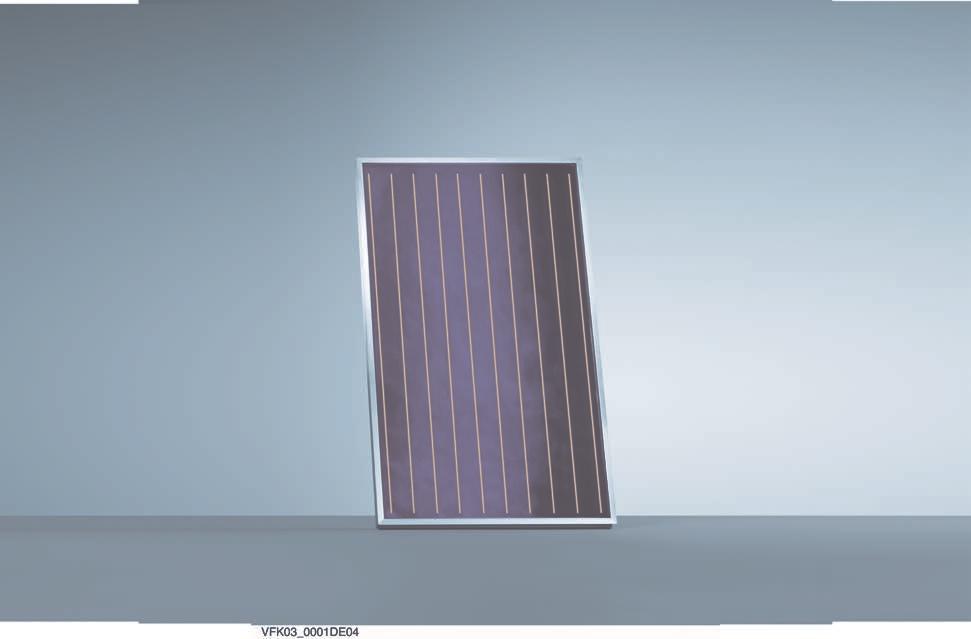

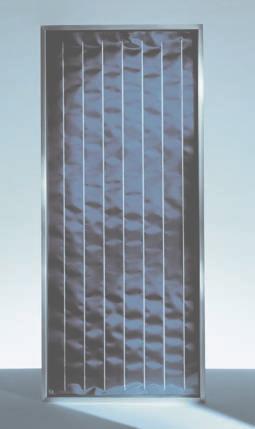

6 Solarni pločasti kolektor VFK 900 Solarni pločasti kolektori aurotherm Dobro i pouzdano: VFK 900 Pločasti kolektor aurotherm VFK 900 (površine 2 m 2 ), izrađen od kvalitetnog materijala, garantuje dug vek trajanja. Posebno solarno sigurnosno staklo (4mm) i aluminijumski okvir štite kolektor od vremenskih nepogoda i korozije, dok eloksirana aluminijumska poleđina (60 mm) sprečava toplotne gubitke. Visok stepen korisnosti postignut je zahvaljujući vakuumiranom pločastom bakarnom apsorberu sa selektivnim slojem crnog lima. Vakuum sprečava gubitak toplote, dok selektivni apsorberi odgovarajućom hemijskom obradom postižu visoke vrednosti apsorpcionog faktora. Izbor veličine kolektora vezan je za potrošnju tople vode potrebne po članu domaćinstva, a ona se u proseku računa na 1 do 1,5 m 2 kolektorske površine po osobi. Kombinovanjem maksimalno 4 kolektora spojenih u seriju i maksimalno 8 paralelno spojenih kolektora, komfor tople vode više nema granica. Sjajno eloksirani aluminijumski okvir Solar sigurnosno staklo Bakrena cev Bakreni apsorber sa selektivnim slojem crnog lima Bezfreonska toplotna izolacija Eloksirana aluminijumska poleđina Visokokvalitetna silikonska zaptivka+epdm profil Presek pločastog kolektora 6/7

7 Montaža na kosi krov Uklapanje u krov Fleksibilnost pri montaži Na raspolaganju Vam je izbor između tri načina postavljanja pločastih kolektora na krov: montaža na kosi krov, uklapanje u krov i montaža na ravan krov. Pri montaži nije potreban nikakav specijalan alat. Montaža na kosi krov Prilikom montaže na krov, kolektor se postavlja bez ikakvih izmena na postojećem krovu. Postavlja se uz pomoć držača (pribor) koji su primenljivi za većinu crepova. Priključci od nerđajućeg čelika sa toplotnom izolacijom na polaznom/ povratnom vodu osiguravaju kvalitetan prenos apsorbovane toplote do solarnog rezervoara. Uklapanje u krov Montaža kolektora u krov je vrlo zahtevno rešenje, budući da se kolektor ovde primenjuje umesto crepa, pa je neophodna kvalitetna izolacija. Kod ove varijante, nagib krova mora biti min. 27. Spojni priključci, smešteni sa donje strane, zaštićeni su od vremenskih uticaja. Montaža na ravan krov U slučaju da nagib krova nije prikladan, Vaillant nudi alternativno rešenje: mogućnost postavljanja kolektora na ravan krov ili neku drugu ravnu površinu uz upotrebu odgovarajućeg pribora. Pločasti kolektori u nekoliko reči: horizontalna ili vertikalna montaža montaža na kosi krov, na ravan krov ili uklapanje u krov izuzetni prinosi od oko 546 kwh/m 2 pod referentnim uslovima 4 mm debelo sigurnosno solarno staklo bakarni apsorber sa selektivnim slojem crnog lima i stepenom apsorpcije 95% eloksirana aluminijumska poleđina 60 mm koja osigurava minimalne gubitke toplote toplotna izolacija bez freona fleksibilan i prilagodljiv zahvaljujući širokom spektru dodatnog pribora

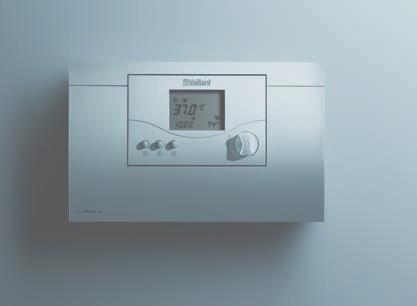

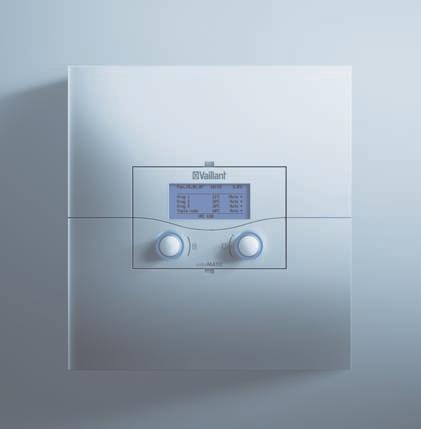

8 auromatic 560 auromatic 620 Solarna regulacija auromatic Rad solarnog sistema nezamisliv je bez solarnog regulatora. Taj regulator je mozak solarnog sistema. Osnovna funkcija regulatora je da uključuje odnosno isključuje cirkulacionu pumpu čim se temperaturna razlika između kolektora i rezervoara prekorači, odnosno smanji ispod podešene vrednosti. U nedostatku sunčeve energije, regulator će uključiti uređaj za centralno grejanje kako bi se gornja trećina rezervoara dogrejala na podešenu vrednost. Zahvaljujući komfornim mogućnostima, regulator takođe prilagođava celokupni sistem Vašim potrebama (mogućnost programiranja, funkcija godišnjeg odmora, termička dezinfekcija rezervoara, jednokratno punjenje rezervoara...). U ponudi su dve verzije: standardni model auromatic 560 i auromatic 620, koji ne samo da upravlja solarnim sistemom, nego i celokupnim sistemom centralnog grejanja u zavisnosti od spoljašnje temperature. Oba solarna regulatora raspolažu sistemom Pro E. Priključni spojevi i raznobojni konektori koji se ne mogu slučajno zameniti omogućuju brzo i jednostavno električno spajanje bez greške. Jednostavno dobar: auromatic 560 Regulator za solarnu pripremu tople vode sa funkcijom dodatnog zagrevanja prema potrebi. Prikladan za sisteme gde već postoji jedan regulator grejanja. Zahvaljujući LCDdispleju sa prikazom simbola, infofunkciji i rukovanju na principu okreni&klikni, upravljanje regulatorom je izuzetno lako i jasno. Individualni vremenski programi (tri programa po danu) omogućavaju vremensko programiranje funkcije dogrevanja i cirkulacione pumpe. Korišćenjem dodatnog pribora (VR 10) regulator omogućuje prikaz solarnog prinosa. Udobnost bez konkurencije: auromatic 620 Oznaku bez konkurencije treba uvek koristiti vrlo oprezno, dok u slučaju regulatora auromatic 620 taj pojam predstavlja tačan opis proizvoda. Regulator auromatic 620 ne samo da upravlja solarnim sistemom nego i celokupnim sistemom centralnog grejanja (dva kruga) i to u zavisnosti od vremenskih uslova*. Temperatura u sistemu se zavisno od spoljašnje temperature podiže ili snižava. Pritom se savršeno reguliše međusobno delovanje solarnog sistema i uređaja za centralno grejanje. Tek kad kolektori više ne mogu da isporuče dovoljnu količinu toplote, uključuje se dodatno zagrevanje preko uređaja za grejanje. Individualne potrebe za toplotom mogu se ostvariti jednostavno podesivim programima (tri programa po danu), sa tim da se sva podešavanja mogu videti na LCD displeju sa tekstualnim prikazom na srpskom jeziku. Ono po čemu je ovaj regulator jedinstven, svakako je grafički prikaz solarnog prinosa koji omogućava stalno praćenje učinka sunčeve energije. Dvosmerna komunikacija na relaciji uređaj za grejanje/regulator putem nove ebus veze pruža jedan potpuno nov i inteligentan način komunikacije, koji će osigurati savršen rad uređaja i idealan ugođaj prema zadatim parametrima. Regulator se može kombinovati samo sa Vaillantovim uređajima sa ebus elektronikom. * korišćenjem odgovarajućeg pribora regulator može upravljati sa 14 krugova grejanja 8/9

9 Kombinovani rezervoar aurostor VPS SC 700 Solarni rezervoar aurostor Osnova funkcionalnog rada solarnog sistema je pravilna usklađenost kolektora sa solarnim rezervoarom. U rezervoaru tople vode su slojevi vode različite temperature (na dnu hladna, a prema vrhu toplija), pa su iz tog razloga rezervoari uski i visoki, kako bi se omogućilo optimalno delovanje i strujanje toplote. U kombinaciji sa solarnim rezervoarom, Vaillantovi kolektori postižu maksimalni učinak kod pripreme i akumulacije tople sanitarne vode. Udobnost tople vode bez granica U ponudi su rezervoari sa odgovarajućom zapreminom za svaku potrebu. Za manja domaćinstva to su aurostor VIH S 300/400, sa sadržajem 300 odosno 400 litara, i aurostor VIH S 500 za veća domaćinstva sa sadržajem od 500 litara. Automatska funkcija dogrevanja Zahvaljujući dvostrukom izmenjivaču toplote (gornji i donji), korisnik uvek može da računa na maksimalan komfor tople vode, čak i u danima kada je količina apsorbovane sunčeve energije nedovoljna. U tom slučaju rezervoar se dogreva preko gornjeg izmenjivača koji toplotu preuzima od uređaja za dogrevanje sanitarne vode. Dogrevanje rezervoara moguće je izvesti i ugradnjom električnih grejača (2 ili 6 kw) na za to predviđeno mesto. Rezervoar u rezervoaru Korišćenjem kombinovanog rezervoara aurostor VPS SC 700, moguće je sunčevu energiju iskoristiti i za podršku sistemu grejanja. Rezervoar se sastoji od dva emajlirana rezervoara, jednog od 180 litara za pripremu tople sanitarne vode i drugog od 490 litara za solarnu podršku sistemu grejanja. Uprkos velikom sadržaju, njegova visina od 1895 mm omogućava ugradnju u bilo koji ugao Vaše kotlarnice. Kvalitet bez kompromisa Iza modernog dizajna solarnog rezervoara skriva se potpuno higijenski emajlirana unutrašnjost, koja u kombinaciji sa magnezijumskom anodom pruža maksimalnu zaštitu od korozije. Ekološki vrlo prihvatljiva izolacija bez fluorougljovodonika (100 mm) zajedno sa specijalnom izolacionom navlakom sprečava gubitak toplote. Solarni rezervoar u nekoliko reči: maksimalni komfor tople vode bivalentan, dostupan u veličinama od 300 do 500 litara kombinovani rezervoar za solarnu podršku sistemu grejanja emajlirana unutrašnjost sa magnezijumskom zaštitnom anodom integrisani termometar ekološki prihvatljiva izolacija otvor za čišćenje dvostruki izmenjivač, funkcija dogrevanja rezervoara mogućnost ugradnje električnog grejača (2 ili 6 kw) kod bivalentnih rezervoara

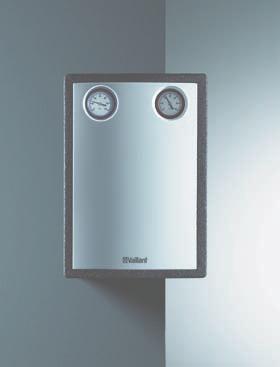

10 Solarna cevna grupa Solarna cevna grupa Cevna grupa objedinjuje sve sigurnosne i regulacionotehničke delove neophodne za optimalan rad solarnog sistema, omogućavajući kvalitetan prenos toplote od kolektora do rezervoara. Sve komponente integrisane su u okviru izolovanog kućišta, a njima upravlja solarni regulator (cirkulaciona pumpa, dva termometra, dva kuglasta ventila, manometar, graničnik protoka sa prikazom, sigurnosni ventil). Princip priključnih spojeva Spajanje Vaillantove solarne cevne grupe zasniva se na novom sistemu priključnih spojeva, tako da je montaža izuzetno brza i jednostavna. Moderan dizajn u kombinaciji sa vrhunskim kvalitetom Osim kratkog vremena montaže, Vaillantova solarna cevna grupa ima još jednu prednost: vrhunski moderan dizajn koji neće narušiti današnje visoke zahteve unutrašnjeg uređenja. U prilog tome govori i nagrada DESIGN PLUS dobijena na svetski poznatom sajmu tehnike ISH u Frankfurtu. Ono što je nekada narušavalo izgled Vaše kotlarnice, danas će ga ulepšati. Solarna cevna grupa u nekoliko reči: sve sigurnosne i regulacionotehničke komponente neophodne za rad solarnog sistema jednostavna i brza montaža na principu priključnih spojeva vrhunski moderan dizajn 10/11

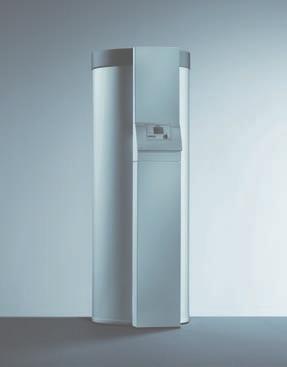

11 Kompletan solarni sistem aurostep aurostep VSL S 250 E Vaillantov solarni sistem aurostep odlikuje korišćenje sunčeve energije za pripremu tople sanitarne potrošne vode na najjednostavaniji način sa samo tri komponente koje su savšeno prilagođene u jednu celinu. Mali broj komponenata, smanjen broj hidrauličkih i električnih priključaka i izuzetno jednostavna montaža, argumenti su koji ovaj sistem čine jedinstvenim na tržištu. Osnovna komponenta aurostep sistema svakako je rezervoar za pripremu potrošne tople vode sa integrisanom regulacijom, cirkulacionom pumpom i sigurnosnim ventilom. Druga komponenta su novi pločasti kolektori VFK 900 S sa povećanim stepenom apsorpcije i serpetinskim apsorberom koji omogućava sigurno pražnjenje kolektora dok je sistem van pogona. Cevi kao treća komponenta neophodne su kako bi ceo sistem bio u funkciji. Različite verzije za individualne zahteve Zavisno od potreba domaćinstva, u ponudi su tri verzije aurostep sistema: VSL S 150 je 150 litarski monovalentni* rezervoar u kombinaciji sa jednim pločastim kolektorom površine 2,2 m 2. Ukoliko nema dovoljno sunčeve energije (ili u trenucima maksimalne potrošnje), moguće je vodu dogrevati putem Vaillantovog kombinovanog gasnog uređaja za toplu vodu i grejanje ili putem električnog protočnog uređaja VED. VSL S 250 je 250 litarski bivalentni rezervoar u kombinaciji sa dva pločasta kolektora površine 4,4 m 2. Zahvaljujući dvostrukom Izmenjivaču, dogrevanje potrošne vode moguće je izvesti putem bilo kog Vaillantovog uređaja za grejanje. VSL S 250 E je 250 litarski monovalentni* rezervoar u kombinaciji sa dva pločasta kolektora površine 4,4 m 2. Dogrevanje potrošne vode je ovde izvedeno pomoću dodatno ugrađenog električnog grejača (2 kw). Solarni sistem bez ekspanzione posude Budući da solarni sistem aurostep nije u potpunosti ispunjen solarnom tečnošću, u cirkulacionom krugu se nalazi dovoljno vazduha koji može kompenzovati zapreminsku ekspanziju zagrejane solarne tečnosti. Vazduh dakle u cirkulacionom krugu ima funkcionalni značaj i ugradnja ekspanzione posude nije potrebna. * jedan izmenjivač Solarni sistem aurostep u nekoliko reči: solarna priprema tople sanitarne vode solarni sistem sa svega tri komponenete: kolektor, rezervoar sa integrisanom pumpom i regulacijom, cevi smanjen broj hidrauličkih i električnih priključaka sistem bez ekspanzione posude i odzračnog ventila izuzetno jednostavna i brza montaža jednostavna solarna kontrola i kontrola pumpe funkcija dogrevanja vode pločasti kolektor sa serpentinskim apsorberom VFK 900 S, montaža na ravni ili kosi krov monovalentni ili bivalentni rezervoar u veličinama od 150 i 250 litara Solarni sistem bez ekspanzione posude

12 Termosifonski solarni sistem aurost aurostep pro Komplet 3 Vaillantov solarni sistem aurostep pro je termosifonski solarni sistem koji se primenjuje za zagrevanje potrošne tople vode uz solarnu podršku na mestima zaštićenim od smrzavanja. Sistem se sastoji od tri glavne komponente: pločastog kolektora, rezervoara i krovnog učvršćenja za ravni ili kosi krov. Nosači su obloženi zaštitnim slojem protiv korozije. Pločasti kolektor VFK 750 T, površine 2,0 m 2 poseduje aluminijumski okvir i bakarni površinski apsorber sa vakuumskom oblogom. Solarno staklo debljine 4 mm obezbeđuje optimalnu propusnost svetlosti i maksimalan učinak. izolacija osigurava minimalne gubitke toplote. Kao opcionalni pribor, na raspolaganju je električni grejač za dogrevanje u vreme kada količina dozračene sunčeve energije nije dovoljna. Rezervoar je spojen direktno na vodenu mrežu, tako da se dopuna rezervoara hladnom vodom vrši ispuštanjem zagrejane tople vode. potrošna topla voda Princip rada Apsorber pločastog kolektora pretvara sunčevu energiju u toplotnu i prenosi je na solarnu tečnost, koja kruži u kolektoru. Solarna tečnost se vro brzo zagreva i pri tome nivo zagrejane tečnosti podiže zahvaljujući manjoj gustini. Podizanjem nivoa, solarna tečnost dospeva u rezervoar tople vode, gde Rezervoar tople vode VIH S 150/200/300 T iza modernog dizajna skriva potpuno higijensku emajliranu unutrašnjost, koja u kombinaciji sa magnezijumskom anodom pruža maksimalnu zaštitu od korozije. Ekološki prihvatljiva ulaz hladne vode Funkcionalna šema sistema aurostep pro solarna tečnost 12/13

13 EP pro dolazi do ponovnog prenosa toplote sa solarne tečnosti na potrošnu toplu vodu. Prenosom toplote, solarna tečnost se hladi usled čega se gustina tečnosti ponovo povećava, tako da se ona samostalno vraća u kolektor. U toku istovremenog povećanja nivoa zagrejane solarne tečnosti i smanjenja rashlađene, u sistemu dolazi do kružnog strujanja bez upotrebe cirkulacione pumpe. Različite verzije za individualne zahteve U zavisnosti od potrebe domaćinstva, u ponudi su tri verzije aurostep pro sistema: Komplet 1 Sastoji se od 150 litarskog rezervoara u kombinaciji sa jednim pločastim kolektorom i nosačem za ravni ili kosi krov. Komplet 2 Sastoji se od 200 litarskog rezervoara u kombinaciji sa jednim pločastim kolektorom i nosačem za ravni ili kosi krov Komplet 3 Sastoji se od 300 litarskog rezervoara u kombinaciji sa dva pločasta kolektora i nosačem za ravni ili kosi krov Solarni sistem aurostep pro u nekoliko reči: termosifonski solarni sistem za pripremu tople vode na mestima zaštićenim od smrzavanja jednostavna i brza montaža na ravni ili kosi krov zaštita od korozije tri veličine rezervoara: 150 l; 200 l i 300 l moguća ugradnja električnog grejača (pribor) strujanje vode u sistemu bez upotrebe cirkulacione pumpe za rad sistema nije potrebna električna energija, osim u slučaju korišćenja električnog grejača (pribor)

14 Tehnički podaci Tip uređaja: solarni kolektor Jedinica pločasti VFK 900 pločasti VFK 900 S* Bruto povšina kolektora m 2 2,24 2,24 Zapremina medija u kolektoru l 1,1 1,25 Maksimalni radni pritisak bar 10 3 Solarno sigurnosno staklo ( transmisija ) Emisija apsorbera ε Stepen apsorpcije (korisnost) Izolacija (debljina) % % % mm Dimenzije: Visina Širina Dubina Težina mm mm mm kg ,4 * samo u kompletu sa solarnim sistemom aurostep Tip uređaja: solarni rezervoari aurostor Jedinice VIH S 300 VIH S 400 VIH S 500 aurostor VPS SC 700 Sadržaj rezervoara l /490 Dozvoljeni radni predpritisak za toplu vodu bar Maks. dozvoljeni predpritisak vode za grejanje bar Maks. dozvoljena temperatura tople vode C Maks. dozvoljena temperatura vode za grejanje C Trajni učinak tople vode 1) l/h (kw) Izlazni učinak tople vode 1) l/10 min Pad pritiska za protok vode za grejanje mbar Potrošnja energije u stanju pripravnosti (ΔT= 40 ºC ) 2) kwh/d 1,9 2,1 2,3 3,6 Visina mm Prečnik Ø mm Težina rezervoara (praznog) kg ) Odnosi se na 10 ºC ulazne i 45 ºC izlazne temperature potrošne vode kod ΔTgr = 85/60 ºC 2) Kod temperature rezervoara 65 ºC/temperatura okoline 20 ºC /15/16

15 Tip uređaja: solarni regulator Jedinica auromatic 560 auromatic 620 Priključni napon Kontaktno opterećenje izlaznih releja Primljena snaga regulatora Mogući ciklusi programiranja Priključni vodovi senzora Priključni vodovi Vrsta zaštite Klasa zaštite Dopuštena dužina voda senzora Dimenzije (vxšxd) V A W po danu mm 2 mm 2 m mm maks ,75 1,50 IP 20 II < x272x ,75 1,50 IP 20 II < x272x74 Tip uređaja: aurostep Jedinica VSL S 150 VSL S 250 VSL S 250 E Sadržaj rezervoara l Topla voda izlazni učinak l/10 min 15 Dopušteni radni predpritisak bar Solarni toplotni izmenjivač: Grejna površina Zapremina solarne tečnosti u grejnoj spirali Maks. temperatura solarne tečnosti Maks. temperatura tople vode m 2 l C C 1,3 8, ,3 8, ,3 8, Izmenjivač toplote u krugu grejanja: Topla voda trajni učinak (temp. vode za grejanje 85/65 C) Grejna površina Nazivni srednji protok sistema grejanja Sadržaj grejne spirale Trajni učinak (kod 85/65 C) Gubitak pritiska pri naziv. srednjem protoku sistema grejanja Maks. srednja temperatura grejanja Maks. potrošnja energije u stanju pripravnosti l/h m 2 m 3 /h l kw mbar C kwh/24 h <1, ,8 1,1 5, ,3 2,3 Dimenzije: Spoljašnji prečnik Visina Priključak za hladnu i toplu vodu Polazni i povratni vod sistema grejanja Polazni i povratni vod solarnog sistema mm mm navoj navoj mm R¾ R¾ R R¾ 10 Težina: Rezervoar s izolacijom i ambalažom Rezervoar napunjen i spreman za rad kg kg

16 Tehnički podaci komponenti sistema aurostep pro: Ravni kolektor Jedinica VFK 750 T Bruto površina m 2 1,97 Dimenzije : Visina Širina Dubina mm Prenos % 88,5 Kućište aluminijumski profil Stakleni pokrov solarno sigurnosno staklo debljine 4 mm Prenos % 88,5 Apsorber limeni toplotni bakarni provodnik Premaz vakuumska zaštita Apsorpcija % α = 95 Emisija % ε = 5 Zapremina medija u kolektoru l 1,1 Prenosnik toplote propilenglikol Radni pritisak bar 10 Temperatura mirovanja ºC 120 Priključak kolektora glatka bakarna cev 22 mm Težina kg 42 Rezervoar tople vode Jedinica VIH S 150 T VIH S 200 T VIH S 300 T Zapremina rezervoara l Maks. radni pritisak bar Maks. temperatura tople vode ºC Gubici energije W/K 1,8 2 2,9 Zapremina izmenjivača toplote l 7,7 8,7 19,5 Priključak hladna/topla voda navoj R ½ R ½ R ½ Prečnik mm Visina mm Težina (prazan) kg Težina (napunjen) kg

17 Mere sistema aurostep pro l O Dimenzije sistema sa rezervoarom od 150 litara l O Dimenzije sistema sa rezervoarom od 200 litara l O Dimenzije sistema sa rezervoarom od 300 litara

18 Sveobuhvatna podrška Izabrali ste sigurnost i bezbrižnost jer ste se odlučili za proizvođača: čija ideja vodilja glasi: Naša briga o kupcu ne završava se prodajom uređaja, ona tada tek počinje sa organizovanim centrom za komercijalnu i tehničku podršku, koji i Vama stoji na raspolaganju koji ima organizovani centar za obuku svojih partnera koji ima organizovanu servisnu mrežu koji ima osiguranu pokrivenost rezervnim delovima i za stare i za nove uređaje koji ima centralno skladište originalnih rezervnih delova koji za svoje uređaje daje potpunu dvogodišnju garanciju čiji su svi uređaji ispitani i poseduju sve zakonom propisane sertifikate koji ima razgranatu mrežu prepoznatljivih prodajnih mesta Vaillant Servis Vaše poverenje nagrađujemo dodatnim kvalitetom usluge! Organizovana mreža efikasnih opremljenih stručno osposobljenih prepoznatljivih ljubaznih uvek dostupnih ovlašćenih servisera na raspolaganju korisnicima Vaillant uređaja 365 dana u godini! Solarni sistemi Zadržavamo pravo na izmene
