BOILER. Kombinovani gasni kotao sa bojlerom zapremine 60 l od nerđajućeg čelika. BOILER kotlovi na gas

Transcript

1 ZIDNI KOTLOVI SA SPREMNIKOM Kombinovani gasni kotao sa bojlerom zapremine 60 l od nerđajućeg čelika

2 Boiler: more tople vode. Boiler je zidni kotao Beretta sa akumulacijom koji zadovoljava sve potrebe za toplom sanitarnom vodom. Inovativni dizajn Boiler-a kao i njegove dimenzije omogućavaju ugradnju u bilo koji deo stana. Paleta od 4 modela. Cela paleta sastavljena od 4 modela i to 24 i 28 kw sa otvorenom i zatvorenom komorom za sagorevanje. Može koristiti kako zemni gas tako i TNG. Svi modeli imaju električnu zaštitu IPX4D, serijski ugrađen by-pass i ekspanzionu posudu, čime je postignuta velika fleksibilnost ugradnje. Učinak «««ušteda energije Maksimalni učinak po evropskim normama (Norma CEE 92/42). ZIDNI KOTLOVI

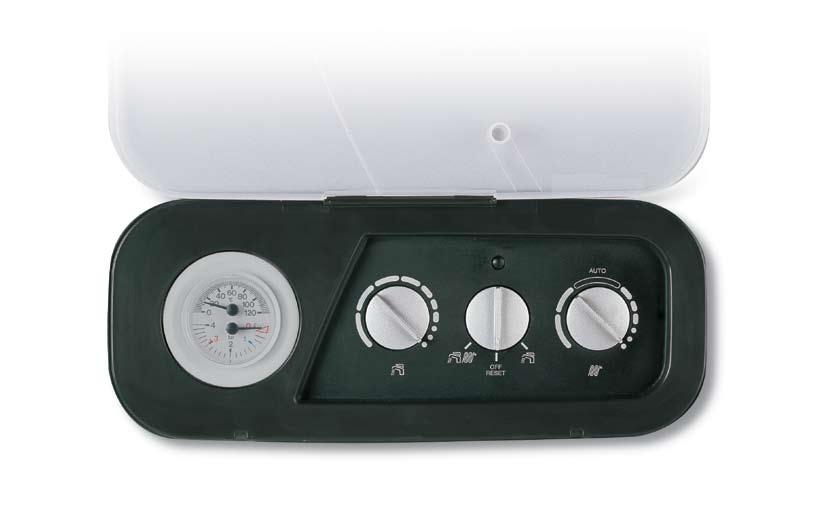

3 Naš je moto jednostavnost Birač temperature sanitarne vode LED dioda - radno stanje kotla Termomanomentar Birač rada - Leto/Zima Isklj./Reset Birač temperature za grejanje i uključivanje sistema S.A.R.A. Upravljačka ploča Boiler-a je jednostavna i svedena samo na ono osnovno, kako bi odgovorila potrebama korisnika. Radno stanje kotla se može stalno nadzirati višebojnim led diodama. Svako dugme ima samo jednu funkciju: izbor funkcije, regulaciju temperature grejanja (uz regulaciju temperature u spemniku sanitarne vode). Može se ugraditi satni programator (na zahtev) ili veza sa krono-termostatom.

4 Spremnik tople vode Bojler zapremine 60 litara izrađen od nerđajućeg čelika M13/B, sa odgovarajućom toplotnom izolacijom, je serijski opremljen anodom od magnezijuma radi zaštite od lutajućih struja, ventilom za punjenje, cevi za pražnjenje i pripremljen za recirkulaciju sanitarne vode. Serijski se ugrađuje i ekspanziona posuda sanitarne vode. Priljkučak za analizu dimnih gasova Ekspanziona posuda sanitarne vode Zaštita od blokade cirkulacione pumpe Zaštita od blokade trokrakog ventila Prirubnica za nadzor Zaštita od smrzavanja Stepen električne zaštite IPX4D Jednostavan i uredan raspored raspored unutrašnjih delova je posebno razrađen kako bi se olakšala montaža i redovno održavanje. Pristup magnezijumskoj anodi je moguć bez odvajanja od sistema, a unutrašnji pregled je moguć kroz donju prirubnicu, koja je pričvršćena samo sa dva vijka. Zahvaljujući maloj težini kotao se lako montira. ZIDNI KOTLOVI

5 Sistem S.A.R.A. - ušteda energije i komfor Udobnost i ušteda zahvaljujući Sistemu S.A.R.A. (Sistem auto regulacije ambijenta). Nameštanjem birača temperature kruga vode za grejanje u područje označeno sa AUTO, temperatura vode na potisu se reguliše nezavisno od kotla, kako bi se prilagodila stvarnim potrebama u prostoru. Ako prostor dugo vremena zahteva toplotu (vidi područje na grafičkom prikazu), temperatura vode na potisu raste da bi se omogućilo brže zagrevanje prostora. Kada prostor dostigne željeni komfor (vidi područje na grafičkom prikazu), kotao vraća temperaturu vode na potisu na početnu vrednost. Prednosti Sistema S.A.R.A. su manja potrošnja, manje stvaranje kamenca u kotlu, manji temperaturni skokovi grejnih tela*. Temperatura vode na potisu Zadata vrednost Prostor traži grejanje // Postignuta temperatura u prostoru 1 2 Vreme * U odnosu na Boiler bez Sistema S.A.R.A. Zašto izabrati Boiler Boiler garantuje veliku količinu tople vode jer ima akumulaciju od 60 litara. On se posebno preporučuje kad su u pitanju objekti gde treba snadbeti više točećih mesta istovremeno ili u slučajevima gde je česta potreba za malim količinama tople vode. Boiler daje puno vode konstantne temperature. Osim toga se preporučuje tamo gdje su pritisak i temperatura u mreži posebno niski i gdje je tvrdoća vode tolika da bi dovela u pitanje pravilan rad protočnog kotla.

6 Tehnički podaci: legenda Grejanje Sanitairna voda Povrat R Ulaz E Potis M Izlaz U Gas G 24/28 B.A.I. 24/28 B.S.I , , RC R-M U G E RC R-M U G E R M G U RC E R M G U RC E , RC R-M U 38,5 25,5 64 G E ,5 136, kW 28kW Najčešće korišćeni dimovodi (za celokupan program sistema za odvod dimnih gasova Beretta-pogledajte katalog proizvoda) Vertikalni kolektor Kolektor šifra Odvojeni sistem Koleno šifra Koleno šifra Završetak cevi za gasove šifra Tegola šifra Završetak cevi za vazduh šifra Mogućnost ubacivanja produžetaka 0,75 mt. šifra produžetaka 1,47 mt. šifra Odvojeni sistem šifra mogućnost ubacivanja produžetaka od 0.5 mt. šifra i produžetaka 1 mt. šifra Koaksijalni kolektor Kolektor šifra ili teleskopski kolektor šifra Odvojeni sistem sa adapterom Koleno šifra Koleno šifra Završetak cevi za gasove šifra Završetak cevi za vazduh šifra Mogućnost ubacivanja produžetaka 0,75 mt. šifra produžetaka 1,47 mt. šifra Mogućnost ubacivanja produžetaka 0,5 mt. šifra produžetaka 1 mt. šifra Odvojeni sistem šifra Kod svih vrsta dimovodnih sistema pridržavati se odredbi lokalnih normi i pravilnika ZIDNI KOTLOVI
