Termostatizacija stambenih objekata; jučer, danas, sutra. Davor Vojvodić d.i.s., Zagreb,

Transcript

1 Termostatizacija stambenih objekata; jučer, danas, sutra Davor Vojvodić d.i.s., Zagreb,

2 Zakonodavstvo u RH Podzakonski akti

3 Zakon o tržištu toplinske energije (NN 80/13 i 14/14) Stupio na snagu uređuje odnose između subjekata na tržištu; uvodi novu djelatnost Kupca toplinske energije. Nove definicije i odnosi u toplinarstvu, Samostalni toplinski sustav, Zatvoreni toplinski sustav, Centralni toplinski sustav, Kupac, Proizvodnja, Distribucija, Opskrba, Strategija razvoja toplinarstva, Ugradnja uređaja za mjerenje Vodomjeri za mjerenje tople - hladne vode u novim građevinama, Izdvajanje iz sustava

4 Zakon o tržištu toplinske energije Sve stambeno poslovne zgrade izgrađene do dana stupanja na snagu ovog Zakona koje imaju više od 70 (sedamdeset) samostalnih uporabnih cjelina, a spojene su na centralni ili zatvoreni toplinski sustav dužne su ugraditi navedene uređaje do g. u svaku samostalnu uporabnu cjelinu. Sve stambeno poslovne zgrade izgrađene do dana stupanja na snagu ovog Zakona koje imaju 2 (dvije) ili više samostalnih uporabnih cjelina, a spojene su na centralni ili zatvoreni toplinski sustav dužne su ugraditi navedene uređaje do g. u svaku samostalno uporabnu cjelinu

5 Pravilnik / Zakon Pravilnik o načinu raspodjele i obračunu troškova za isporučenu toplinsku energiju (NN 139/08, NN 18/09, NN 136/11, NN 145/11, 99/14) uređuje raspodjelu i obračun troškova isporučene toplinske energije na pojedine krajnje kupce spojene na zajedničko mjerilo Ministarstvo gospodarstva je izradilo Pravilnik temeljem članka 33. stavka 2. Zakona o tržištu toplinske energije i donosi njegove izmjene. Faktor UST bio 1,25; nakon toga korekcijski faktor 1,5 sa ciljem poticanja suvlasnika ugradnji razdjelnika. Pristupanjem Republike Hrvatske u Europsku Uniju, prihvatili smo obavezu usvojene direktive 2012/27/EU Directive on energy efficiency koja obavezuje sve članice EU na ugradnju individualnih mjerila potrošnje u stambenim zgradama zaključno sa 1. siječnjem Članak 50. Stavak 2. Prekršajne odredbe Novčanom kaznom u iznosu od ,00 do ,00 kuna kaznit će se za prekršaj fizička osoba koja je krajnji kupac ako ne ugradi uređaje za regulaciju odavanja topline i uređaje za lokalnu razdiobu isporučene toplinske energije (razdjelnik) ili uređaje za mjerenje potrošnje toplinske energije u svoju samostalnu uporabnu cjelinu sukladno članku 33. ovoga Zakona, odnosno ne ugradi ih u propisanom roku sukladno članku 52. ovoga Zakona

6 Projekte Produkte HERZ Gruppe Mogućnost uštede energije Postava termostatskih glava: zamjena ručnih radijatorskih ventila termostatskim ventilima i termostatskim glavama: - 14 % zamjena starih termostatskih ventila i termostatskih glava (nakon 15 godina) novim: - 7 % Ako se napravi i hidrauličko uravnoteženje, moguća je ušteda energije do 27%. 6

7 Cjelovito rješavanje termostatizacije stambenih zgrada \ Analiza projektne dokumentacije (vertikale, protoci, dimenzije, toplinska podstanica, crpke,..) ili snimanje izvedenog stanja. Optimizacija odabira regulacijskih ventila (provjera protoka, postava reg. ventila i reg. dif. tlaka, hvatači nečistoća, mogućnost zatvaranja i pražnjenja pojedine vertikale, Tichellman,...) Apliciranje za subvencije FZOEU Stručno izvođenje ugradnje termostatskih ventila i regulacijskih kompleta na vertikale Evt. ugradnja crpke sa frekventnom regulacijom (projekt, elaborat) Hidrauličko uravnoteženje sustava U suradnji sa koncesionarom otklanjanje eventualnih problema (šumova i dr.)

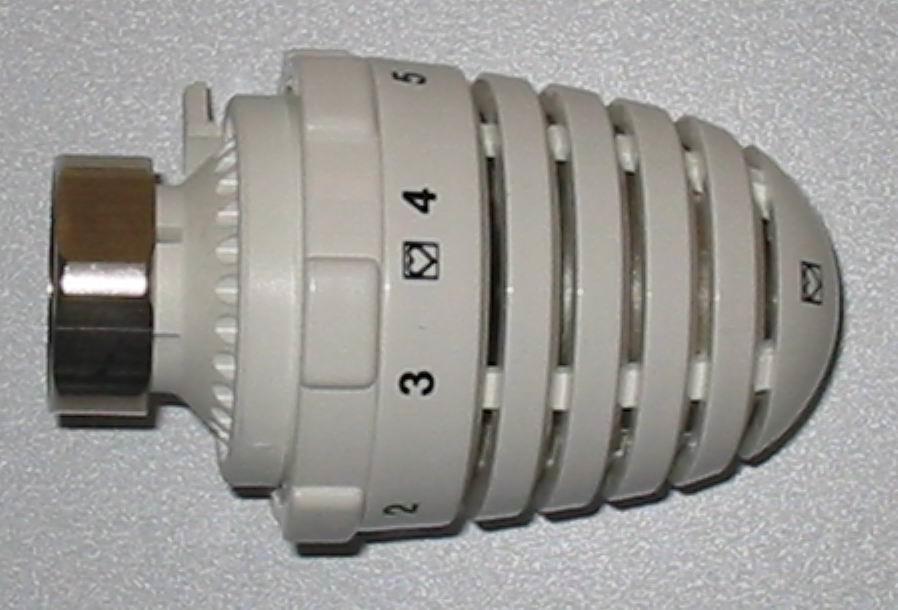

8 Termostatske glave \

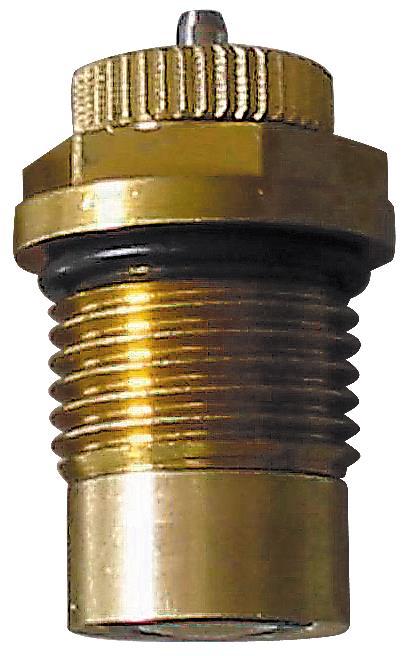

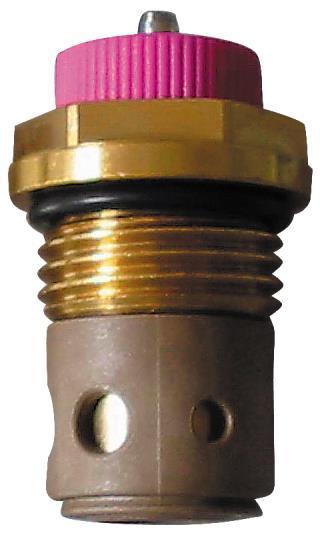

9 Projekte Produkte HERZ Gruppe Gornji dijelovi termostatskog ventila TS-90 TS-90-V TS-98-V TS-FV Fix kv Wert

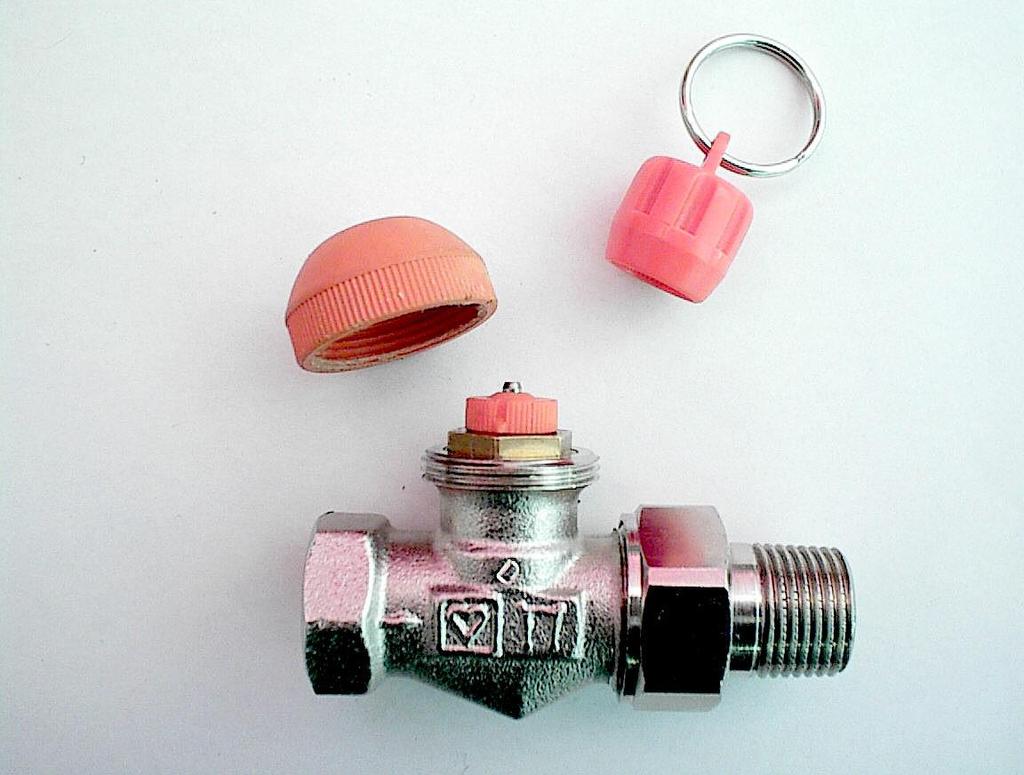

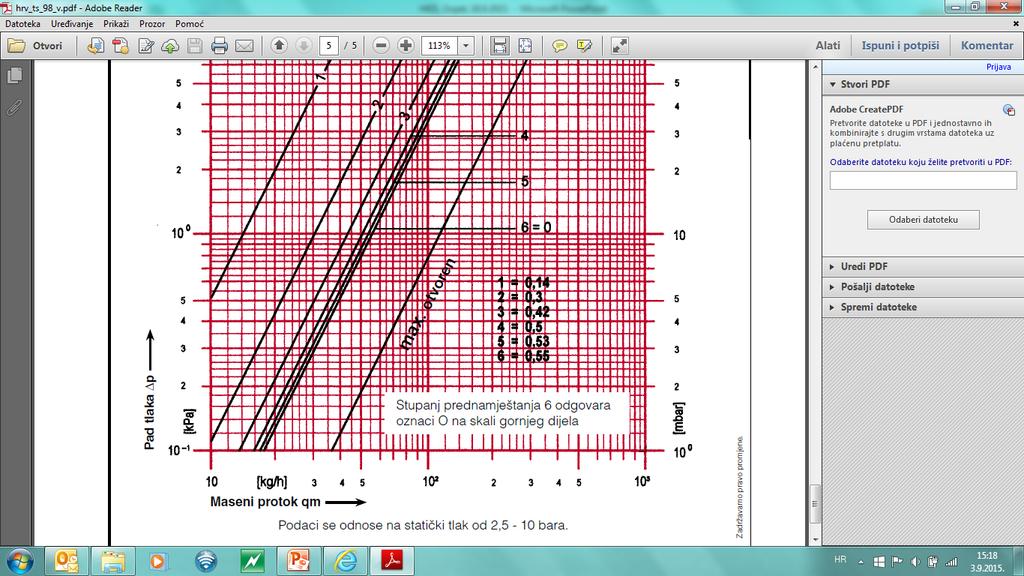

10 Termostatski ventil TS 98 V /AWT-BA

11

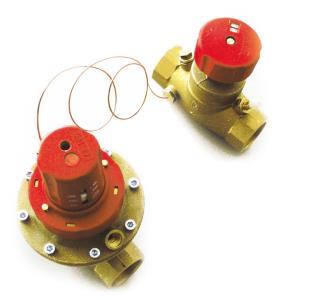

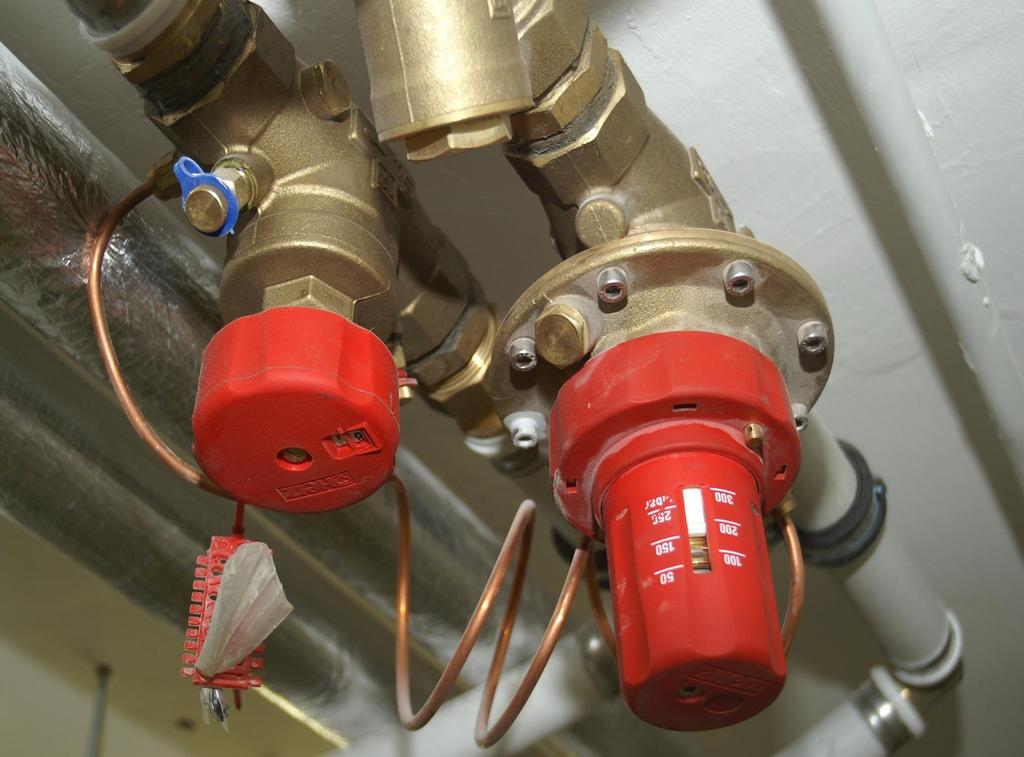

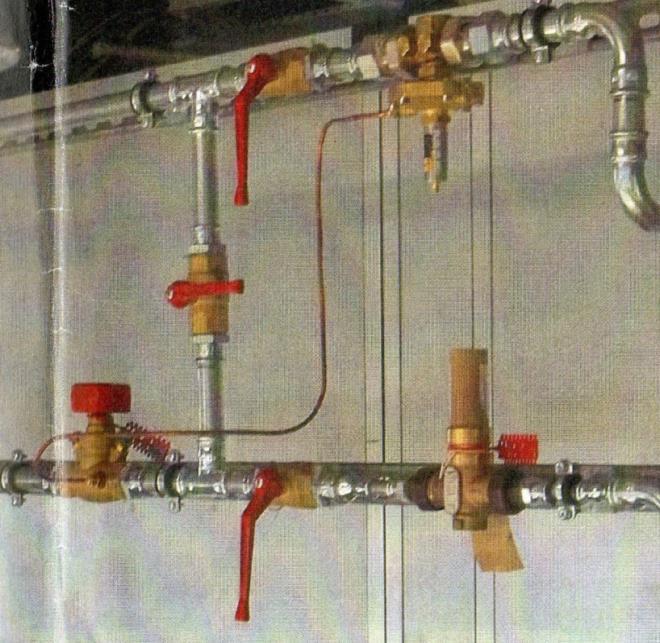

12 Hidrauličko uravnoteženje ogranaka \ ogranak1: Dp 28 kpa 1500 l/h, DN 50 ogranak 2: Dp 30 kpa 800 l/h, DN 25 ogranak 3: Dp 33 kpa 1100 l/h, DN 40 STRÖMAX GM Dp 7 kpa, 1500 l/h STRÖMAX GM Dp 5 kpa, 800 l/h STRÖMAX GM Dp 2 kpa, 1100 l/h DN 40, VE 2,8 DN 25, VE 2,8 DN 40, VE 3,3

13

14 Razdjenici

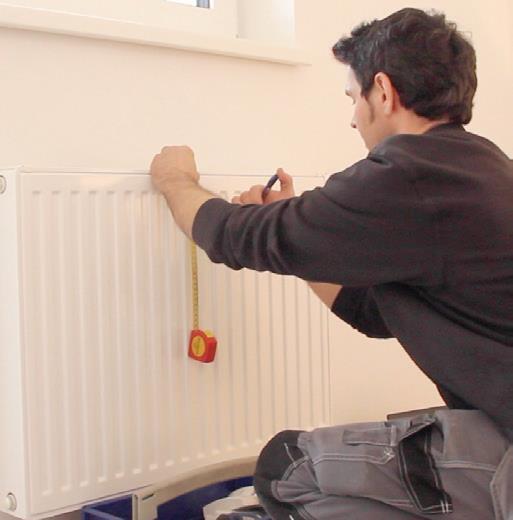

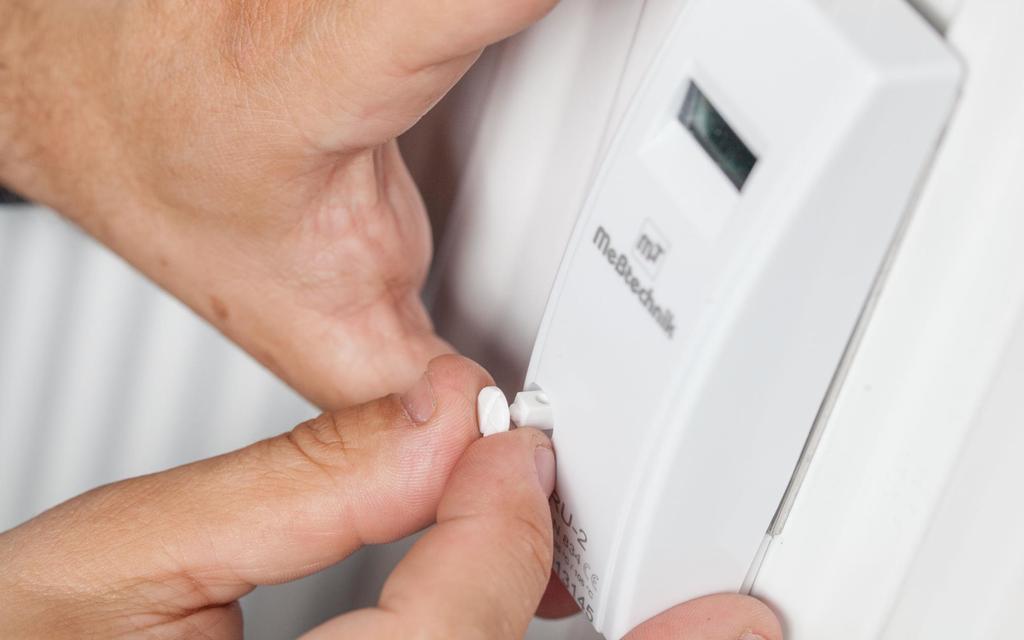

15 Elektronički razdjelnik troškova toplinske energije EN 834 Radna frekvencija 868 MHz Odašiljač radijskog čipa 1mW, 8x dnevno šalje radio telegram 0,4s 2 temp. senzora; Δt 5⁰C minimalno definiran položaj ugradnje

16 Razdjelnici Način sakupljanja impulsa i obrada (sa ili bez sabirnih prijemnika, 10-godišnja sigurnost,..) Obračun (koncesionar, modeli, potrošnja ptv-a) U slučaju nedobivanja mjesečnih podataka, koncesionar se vraća na obračun prema površini stambenog prostora

17 Pitanja i dileme nakon prve ogrjevne sezone Kada razdjelnik počinje brojanje impulsa: temp. ogrjevnog tijela 35 ⁰C ; Δt o.t. i okoline 5 ⁰C Broj i smještaj osjetnika temp. u razdjelniku: 2 senzorajedna na pločici uz radijator, drugi na prednjoj strani u kućištu Točnost očitanja razdjelnika i ispitivanje: Podešavanje razdjelnika je u koracima 10 W prema snazi radijatora. Točnost prema EN 834. Područje brojanja impulsa : ⁰C Da li razdjelnik očitava ljeti : ne mjeri. Ovo je podesivo

18 Pitanja i dileme nakon prve ogrjevne sezone Mogućnosti greške mjerenja: greška senzora temperature i greška memorijskog modula Programiranje razdjelnika: koeficijent snage (do 5000 W), toplinski spoj senzora-točnost očitanja (1- maks.) Greške u montaži i programiranju razdjelnika: sve greške prenose se preko radijskog telegrama i očitanja. Učestalost očitanja impulsa: razdjelnik nekoliko puta dnevno šalje podatke prijemnoj stanici koja ih pohranjuje. Očitanje prijemne stanice jednom mjesečno.

19 Pitanja i dileme nakon prve ogrjevne sezone Utjecaj sunčevih zraka na brojanje impulsa: sunčeve zrake ne utječu na potrebne Δ t 5 ⁰C. Da li korisnik može na razdjelniku vidjeti sve upisane parametre: ne. Vidi se samo ser. broj razdjelnika, trenutna sezonska i prošlosezonska akumulirana potrošnja impulsa. Odgovornost za točnost programiranja i očitanja razdjelnika: odgovorna je tvrtka koja isporučuje razdjelnike i obavlja očitanje i radi raspodjelu. Sve je protokolirano

20 Praksa Informiranje građana Odabir- certificiranje izvođača Provjera provedbe Uloga koncesionara HEP Toplinarstvo

21 Računi koncesionara Nakon uvodnih podataka o ukupnoj zakupljenoj snazi (655,351 kw) i ukupno grijanoj površini stanova i poslovnih prostora, SUC-samost. uporabne cjeline (3578,130 m2), slijedi složeni obračun; sve s pdv-om: Stavka 1. Energija za proizvodnju topl. energije kwh- 0,1906 kn Stavka 2. Energija za distribuciju topl. energije kwh- 0,0219 kn Stavka 3. Snaga za proizvodnju topl. energije kw/mj.- 2,8750 kn Stavka 4. Snaga za distribuciju topl. energije kw/mj.- 4,3125 kn Stavka 5. Naknada za djelatnost opskrbe topl. energijom kn/mj./stan- 8,7750 Stavka 6. Naknada za djelatnost kupca toplinske energije kn/m2-0,6250 Stavke 3.,4.,5., i 6. krajnji korisnik plaća cijele godine Stavka 3.: 0, kw za m2 grijanog prostora (2,8750 kn/mj./m2) Stavka 4.: 0, kw za m2 grijanog prostora (4,3125 kn/kw/mj.)

22 Računi koncesionara Uk. zak. snaga / uk. gr. po. = zak. snaga po m2 grijane površine 655,351 kw / 3578,13 m2 = 0, kw/m2 Ukupna utrošena topl. energija za 12./ MWh Zak. snaga za stan: 0, kw/m2 * 47,01 m2 (stan) = 8610 kw Utrošena topl. energija dijeli se prema odluci suvlasnika na: 30 %- obračun prema grijanoj površini 70 %- obračun prema razdjenicima U obračun je uključena i topl. energija potrošena za pripremu ptv-a. Zbog toga se učin štednje slabije osjeti. Usprkos tome, praksa je pokazala da je ugradnja razdjelnika dovela do uštede u potrošnji topl. energije 20-50% (V. Gorica)

23 Problemi u očitanju i obračunu U Zagrebu cca 25 tvrtki očitava razdjelnike i HEP-u šalje izvješća neredovita očitanja, greške, storno računi, paušaliziranje,.. HEP planirao uvođenje kažnjavanja storno računa Očitanja razdjelnika u mj., dostava HEP-u internetom datoteke do ponoći 3. u sljedećem mjesecu. Na području Zagreba preko 2000 toplinskih stanica koje HEP ručno očitava. Zbog ove neusklađenosti s očitanjem razdjelnika, ne može se točno odrediti cijena impulsa razdjelnika niti mjesečno uspoređivati impulse i račune. U Austriji je npr. zakonski definirano da se mora znati cijena impulsa razdjelnika. Za sada zakonski nije moguće da se u jednoj zgradi (stanu) očitavaju razdjelnici i kalorimetri. 23

24 Problemi u radu sustava grijanja Relativno mali početni problemi nebrtvljenja spojnih mjesta na ogrjevnim tijelima Navikavanje korisnika na rad termostatskih ventila Šumovi u instalacijama (dopušteni- nedopušteni) Nečistoće u instalacijama (smetnje u radu t. ventila, tlačno rasterećeni t. ventili) Nepostojanje ili nepodešenost cirkulacijskih crpki Novi termodinamički uvjeti u sustavu grijanja ( zadnji radijator,..) Odstupanja od projektnih temperatura prostora ( viši računi,..) Razdjelnici nisu dobri!

25 Povjerenstvo za razdjelnike Nakon kampanje nezadovoljnika ugradnjom razdjelnika, MINGO osnovalo je radnu skupinu (Povjerenstvo za razdjelnike) za analizu uvođenja razdjelnika u sustav obračuna. Povjerenstvo za razdjelnike imalo je 15- članova koji potječu iz raznih sredina (Institut Hrvoje Požar, FSB, trgovci razdjelnika i td.) Zaključili su da ugradnja t. ventila, balans ventila, f. crpki i razdjelnika donosi uštede i da to treba zadržati. Modele obračuna treba poboljšati. Obračun treba biti transparentniji

26 Povjerenstvo za razdjelnike Predlagali su novi Pravilnik o obračunu potrošnje t. energije u zgradama koje se griju na toplane ili kotlovnice. Predlagali su povećanje udjela m2 st. prostora u obračunu, svaka zgrada uz pomoć ovl. inženjera odredit će faktor zgrade,.. Njihova aktivnost je obustavljena. HEP je za sada rezerviran. Ponaša se sukladno postojećem Pravilniku. Uštede energije njima generiraju gubitke. Izmjene Zakona i Pravilnika potaknut će ih na promjene.

27 Angažirana snaga Evidentne uštede u potrošnji toplinske energije otvaraju mogućnost analize i smanjenja angažirane snage za pojedine st. objekte. Ovlašteni projektant treba napraviti Projekt proračuna priključne snage za cjelokupnu zgradu. Ako se pokaže promjena snage, HEP će izdati novu termoenergetsku suglasnost i novi ugovor o potrošnji toplinske energije

28 Smanjivanje ekstrema Redukcijski faktori Osnovni izračun toplinskih potreba prema ÖNORM M7500 Rezultat: specifična toplinska potreba (W/m²) Potrebna suglasnost > 50 % suvlasnika

29 Redukcijski faktori Stan s najmanjim specifičnim toplinskim potrebama dobiva faktor 1 ( nema redukcije) Svi ostali stanovi dobivaju redukcijske faktore <

30 Redukcijski faktori Primjer : Najbolji stan spec. toplinska potreba: 32 W/m² - faktor 1 Ostali stanovi spec. toplinska potreba: 64 W/m² - faktor 0,50 spec. toplinska potreba: 50 W/m² - faktor 0,

31 Primjer iz prakse : kuća s 12 stanova, ukupne površine cca 955 m2. površina to. potr. W/m² red. faktor impulsi bez red. impulsi s red. fiksni troš. ostali troš. var. t. bez red. var. t. s red. razlika razl. f.t. u % tr. imp. (eur/m2/mj) tr. imp. (eur/m2/mj) 44, ,57 0, ,03 51,90 139,12 154,24 15,12 11% 0,26 0,29 79, ,17 0, ,02 92,57 251,25 255,34 4,09 2% 0,26 0,27 100, ,13 0, ,72 117,16 297,00 393,30 96,30 32% 0,25 0,33 44, ,49 1, ,04 51,90 122,27 188,27 66,00 54% 0,23 0,35 79, ,66 0, ,02 92,57 184,35 255,48 71,13 39% 0,19 0,27 100, ,71 0, ,72 117,16 370,18 347,70-22,48-6% 0,31 0,29 44, ,90 0, ,04 51,90 125,73 131,65 5,92 5% 0,24 0,25 79, ,22 0, ,02 92,57 221,87 215,23-6,64-3% 0,23 0,23 94, ,79 0, ,33 109,85 468,01 374,74-93,28-20% 0,41 0,33 94, ,83 0, ,33 109,85 356,27 356,58 0,31 0% 0,31 0,32 99, ,95 0, ,52 116,45 426,85 407,50-19,35-5% 0,36 0,34 94, ,87 0, ,33 109,85 545,44 428,33-117,11-21% 0,48 0,38 955, , , , ,36 0,00 0,31 0,31 troškovi energije 5397, od toga osnovni tr. 1889,12 i varijabilni tr. 3508,36 maks/min. : 0,29 0,15 ostali troškovi 1113,

32 0,50 0,45 0,40 0,35 0,30 0,25 0,20 0, Bez redukcijskog faktora: troškovi potrošnje u rasponu 0,19 0,48 /m²/mjesec S redukcijskim faktorom: troškovi potrošnje u rasponu 0,23 0,38 /m²/mjesec

33 Intermezzo ( ) Velika medijska kampanja protiv ugradnje razdjelnika Iščekivanje rezultata nove studije Promjena vlasti Zastoj u ugradnji razdjelnika, termostatskih ventila, regulacijskih ventila Toplinarstvo temeljem zakona nije penaliziralo vsz koje nisu ugradile razdjelnike

34 Novi poticaji Ministarstvo graditeljstva i prostornog uređenja uputilo Poziv za podupiranje mjera energetske obnove višestambenih zgrada i korištenje OIE, koje će rezultirati smanjenjem potrošnje energije za grijanje/ hlađenje. Višestambena zgrada: 66 % korisne površine za stanovanje 3 stambenih jedinica kojim upravlja upravitelj jedinstvena arhitektonska cjelina (konstruktivna, funkcionalna, oblikovna cjelina na jednoj ili više dilatacija) Ili zasebna energetska cjelina (novi pojam)

35 Financiranje U Državnom proračunu osigurano je iz EFRR ukupno 152 milijuna kuna za e obnovu vsz. Aktivnost Stopa sufinanciranja (%) Maksimalni iznos Energetski pregled, certifikat prije i nakon obnove 85 7 kn/m2 GBP, ili kn Glavni projekt energetske obnove kn/m2, ili kn Provedba mjera energetske učinkovitosti i korištenje OIE Stručni nadzor građenja, projektantski nadzor Upravljanje projektom i administracija kn/m2, ili kn 60 5 % vrijednosti radova, ili kn kn/h bruto, ili 7650 kn Završetak svih aktivnosti najkasnije do Potrebno je ostvariti 50 % uštede energije Financiraju se prihvatljivi troškovi (ne pdv)!

36 Novosti EU je preporučivala da ugradnji razdjelnika prethodi analiza tehničkih mogućnosti i opravdanosti. To nije napravljeno. Ekonomski institut iz Zagreba na zahtjev Ministarstva zaštite okoliša i energetike napravio je analizu u stana s ugrađenim razdjelnicima. Ogr. tijeal 36

37 Novosti Ekonomska isplativost korištenja razdjelnika topline u vsz u RH Ugradnja razdjelnika generalno nije isplativa! Gradovi s visokom cijenom t. e. (V. Gorica, Samobor,..): razdjelnici su učinkoviti Gradovi s prosječnom cijenom t.e. (Karlovac, Zaprešić,..): razdjelnici bi mogli biti učinkoviti ako se poveća prosječna ušteda Gradovi s niskom cijenom t.e. (Zagreb, Osijek, Sisak,..): razdjelnici su neučinkoviti Iako su utvrdili uštede u troškovima grijanja 21-36%, zaključuju da je ulaganje u razdjelnike neisplativo i da se ta investicija neće povratiti za 10 g.!!?? U Zg. 16% korisnika ima veću potrošnju; opravdano su nezadovoljni!!

38 38 Nedostaci nove studije premali statistički uzorak (22475 / ) financijska analiza i zaključci temeljeni na gradovima (Zagreb, Sisak, Osijek- 80% toplinarskog tržišta) koji imaju (nerealne) preniske cijene t. energije cijene opreme previsoke- preuzete iz ponuda u troškove ugradnje uzeti i prigušnice, reg. ventili, reg. dif. tlaka, cirkulacijske crpke,.. studija je analizirala samo konačne financijske pokazatelje, a ne i energetsku učinkovitost (štednja energije, manja angažirana snaga, sanacija dotrajale instalacije), niti tehničke uzroke lošijih rezultata: veliki toplinski gubici u sustavu zbog loše izolacije horizontalnog razvoda

39 Nedostaci nove studije troškovi akumulacijske pripreme ptv-a nepravilnosti u očitanjima razdjelnika netransparentni obračuni koncesionara ugoda korištenjem t. ventila (u kompletu s razdjelnicima) pojedini stanovi su tek nakon rekonstrukcije dobili kvalitetno grijanje Investicija u razdjelnike neće se vratiti za 10 g.?? Razdjelnik + t. ventil cca 500 kn s pdv Prosječni stan 3 radijatora- cca 1500 kn Godišnja ušteda 20%: cca 1000 kn!! Nakon 10 g. u funkciji ostaju ventili, crpke,

40 Javna rasprava Početkom iz ministarstva od pojedinih tvrtki tražili podatke za neke objekte: broj vertikala, ogrjevnih tijela, razdjelnika i t. ventila ( šta je s potrošnjom impulsa, balansiranjem, frek. crpkama,..)? Konstatirano je da je sustav daljinskog grijanja zastario, neodržavan, veliki gubici u distribuciji,.. Otvorena je javna rasprava nakon koje će se donijeti niz novih zakonskih i podzakonskih dokumenata. Ministarstvo je najavilo novi zakon o toplinarstvu, predložit će druge mjere uštede energije. Razdjelnici vjerojatno neće biti obavezni... Međutim,
