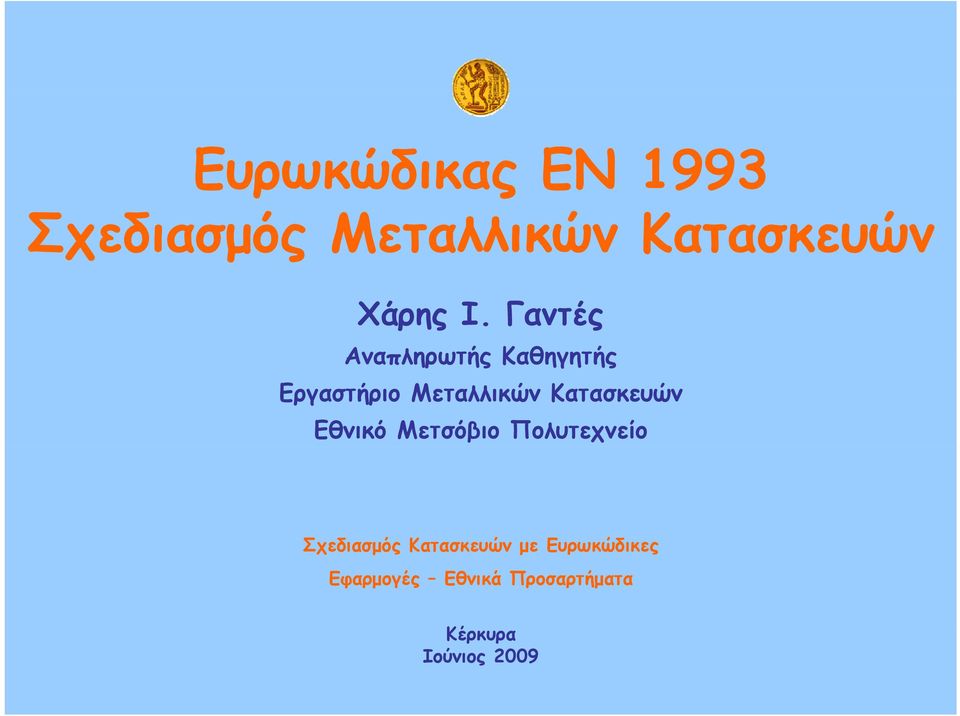

Σχεδιασμός Μεταλλικών Κατασκευών

Μέγεθος: px
Εμφάνιση ξεκινά από τη σελίδα:

Download "Σχεδιασμός Μεταλλικών Κατασκευών"

Transcript

1 Χάρης Ι. Γαντές Αναπληρωτής Καθηγητής Εργαστήριο Μεταλλικών Κατασκευών Εθνικό Μετσόβιο Πολυτεχνείο Σχεδιασμός Κατασκευών με Ευρωκώδικες Εφαρμογές Εθνικά Προσαρτήματα Κέρκυρα Ιούνιος 2009

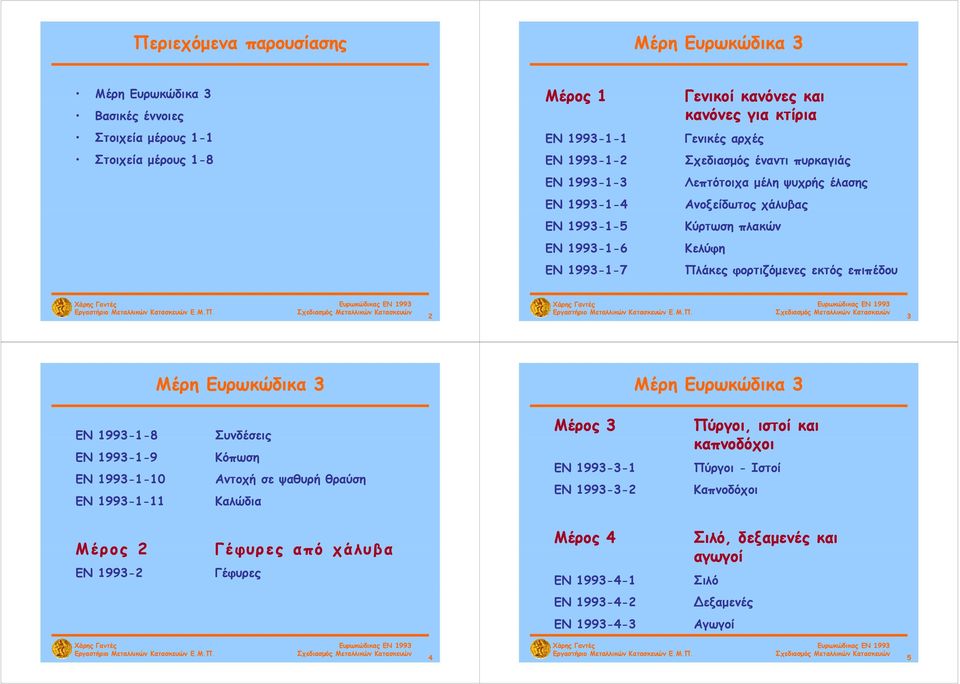

2 Περιεχόμενα παρουσίασης Μέρη Ευρωκώδικα 3 Μέρη Ευρωκώδικα 3 Βασικές έννοιες Στοιχεία μέρους 1-11 Στοιχεία μέρους 1-8 Μέρος 1 Γενικοί κανόνες και κανόνες για κτίρια EN Γενικές αρχές EN EN Σχεδιασμός έναντι πυρκαγιάς Λεπτότοιχα μέλη ψυχρής έλασης EN Ανοξείδωτος χάλυβας EN EN EN Κύρτωση πλακών Κελύφη Πλάκες φορτιζόμενες εκτός επιπέδου 2 3 Μέρη Ευρωκώδικα 3 Μέρη Ευρωκώδικα 3 EN EN Συνδέσεις Κόπωση EN Αντοχή σε ψαθυρή θραύση EN Καλώδια Μέρος 3 EN EN Πύργοι, ιστοί και καπνοδόχοι Πύργοι - Ιστοί Καπνοδόχοι Μέρος 2 EN Γέφυρες από χάλυβα Γέφυρες Μέρος 4 EN Σιλό, δεξαμενές και αγωγοί Σιλό EN Δεξαμενές EN Αγωγοί 4 5

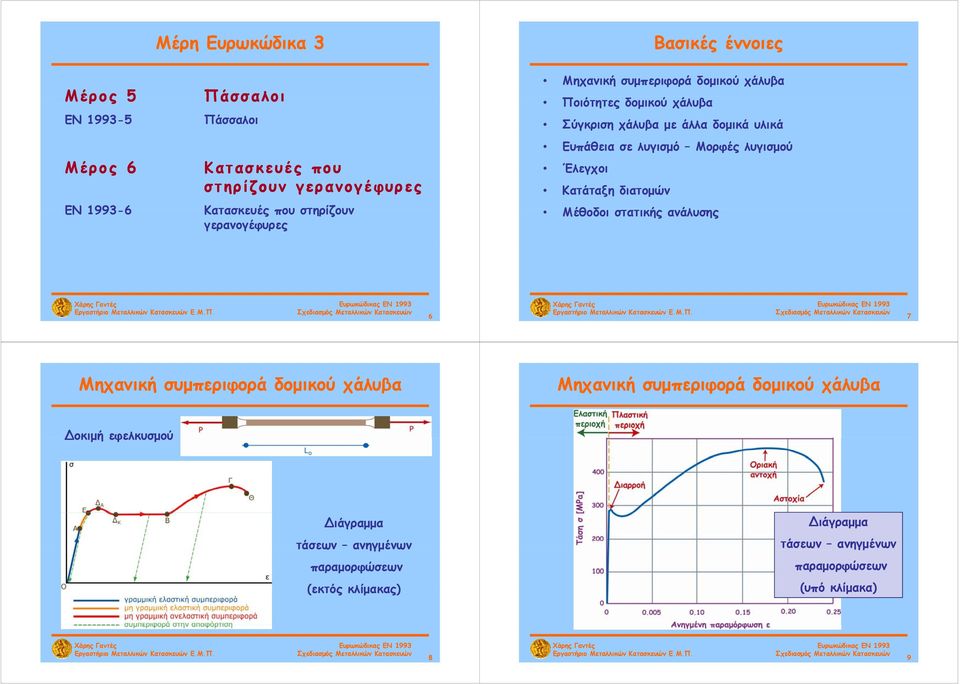

3 Μέρος 5 EN Μέρος 6 EN Μέρη Ευρωκώδικα 3 Πάσσαλοι Πάσσαλοι Κατασκευές που στηρίζουν γερανογέφυρες Κατασκευές που στηρίζουν γερανογέφυρες Βασικές έννοιες Μηχανική συμπεριφορά δομικού χάλυβα Ποιότητες δομικού χάλυβα Σύγκριση χάλυβα με άλλα δομικά υλικά Ευπάθεια σε λυγισμό Μορφές λυγισμού Έλεγχοι Κατάταξη διατομών Μέθοδοι στατικής ανάλυσης 6 7 Μηχανική συμπεριφορά δομικού χάλυβα Μηχανική συμπεριφορά δομικού χάλυβα Δοκιμή εφελκυσμού Διάγραμμα Διάγραμμα τάσεων ανηγμένων τάσεων ανηγμένων παραμορφώσεων παραμορφώσεων (εκτός κλίμακας) (υπό κλίμακα) 8 9

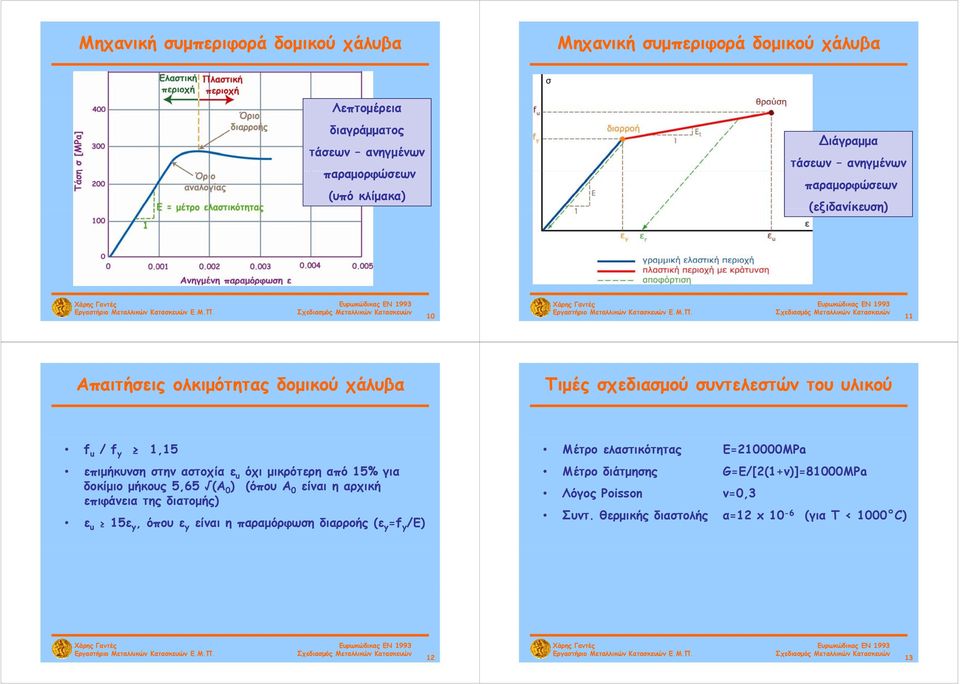

4 Μηχανική συμπεριφορά δομικού χάλυβα Μηχανική συμπεριφορά δομικού χάλυβα Λεπτομέρεια διαγράμματος τάσεων ανηγμένων παραμορφώσεων (υπό κλίμακα) Διάγραμμα τάσεων ανηγμένων παραμορφώσεων (εξιδανίκευση) Απαιτήσεις ολκιμότητας δομικού χάλυβα Τιμές σχεδιασμού συντελεστών του υλικού f u / f y 1,15 επιμήκυνση στην αστοχία ε u όχι μικρότερη από 15% για δοκίμιο μήκους 5,65 (A 0 ) (όπου A 0 είναι η αρχική επιφάνεια της διατομής) ε u 15ε y, όπου ε y είναι η παραμόρφωση διαρροής (ε y =f y /E) Μέτρο ελαστικότητας Ε=210000MPa Mέτρο διάτμησης G=Ε/[2(1+ν)]=81000MPa Λόγος Poisson ν=0,3 Συντ. θερμικής διαστολής α=12 x 10-6 (για T < 1000 C) 12 13

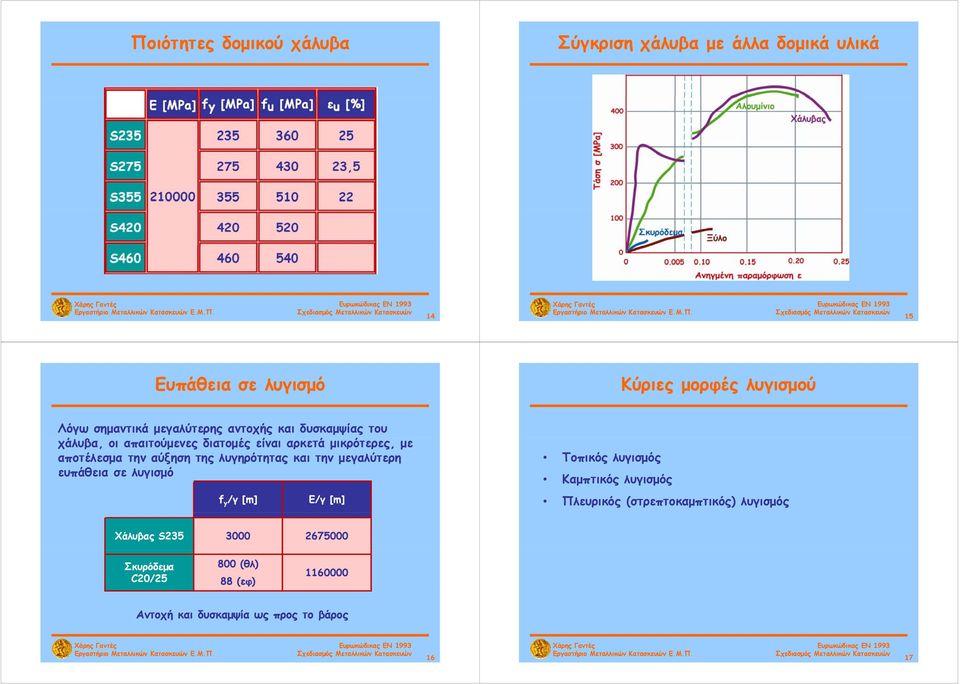

5 Ποιότητες δομικού χάλυβα Σύγκριση χάλυβα με άλλα δομικά υλικά Ευπάθεια σε λυγισμό Κύριες μορφές λυγισμού Λόγω σημαντικά μεγαλύτερης αντοχής και δυσκαμψίας του χάλυβα, οι απαιτούμενες διατομές είναι αρκετά μικρότερες, με αποτέλεσμα την αύξηση της λυγηρότητας και την μεγαλύτερη ευπάθεια σε λυγισμό f y /γ [m] E/γ [m] Τοπικός λυγισμός Καμπτικός λυγισμός Πλευρικός (στρεπτοκαμπτικός) λυγισμός Χάλυβας S Σκυρόδεμα C20/ (θλ) 88 (εφ) Αντοχή και δυσκαμψία ως προς το βάρος 16 17

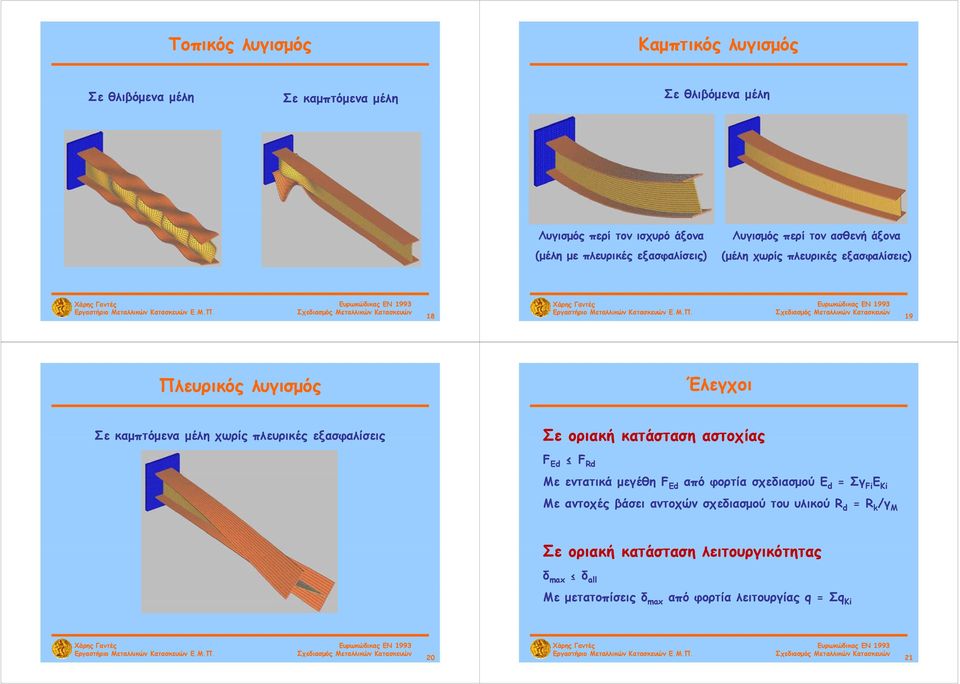

6 Τοπικός λυγισμός Καμπτικός λυγισμός Σε θλιβόμενα μέλη Σε καμπτόμενα μέλη Σε θλιβόμενα μέλη Λυγισμός περί τον ισχυρό άξονα (μέλη με πλευρικές εξασφαλίσεις) Λυγισμός περί τον ασθενή άξονα (μέλη χωρίς πλευρικές εξασφαλίσεις) Πλευρικός λυγισμός Έλεγχοι Σε καμπτόμενα μέλη χωρίς πλευρικές εξασφαλίσεις Σε οριακή κατάσταση αστοχίας F Ed F Rd Με εντατικά μεγέθη F Ed από φορτία σχεδιασμού Ε d = Σγ Fi Ε Ki Με αντοχές βάσει αντοχών σχεδιασμού του υλικού R d = R k /γ M Σε οριακή κατάσταση λειτουργικότητας δ max δ all Με μετατοπίσεις δ max από φορτία λειτουργίας q = Σq Ki 20 21

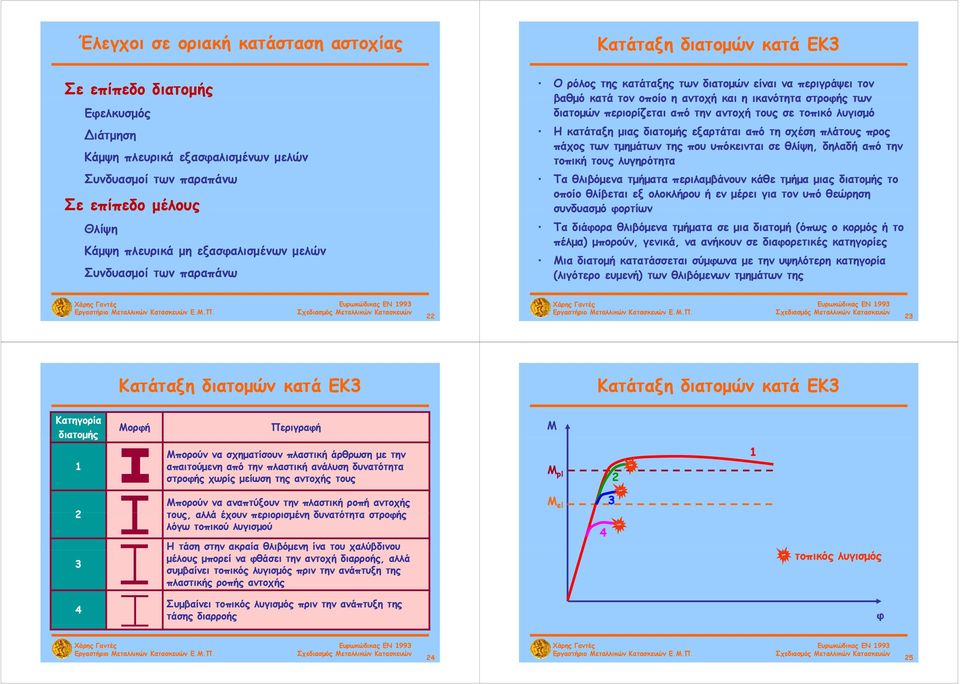

7 Έλεγχοι σε οριακή κατάσταση αστοχίας Σε επίπεδο διατομής Εφελκυσμός Διάτμηση Κάμψη πλευρικά εξασφαλισμένων μελών Συνδυασμοί των παραπάνω Σε επίπεδο μέλους Θλίψη Κάμψη πλευρικά μη εξασφαλισμένων μελών Συνδυασμοί των παραπάνω Κατάταξη διατομών κατά ΕΚ3 Ο ρόλος της κατάταξης των διατομών είναι να περιγράψει τον βαθμό κατά τον οποίο οίο η αντοχή και η ικανότητα στροφής των διατομών περιορίζεται από την αντοχή τους σε τοπικό λυγισμό Η κατάταξη μιας διατομής εξαρτάται από τη σχέση πλάτους προς πάχος των τμημάτων της που υπόκεινται σε θλίψη, δηλαδή από την τοπική τους λυγηρότητα Τα θλιβόμενα τμήματα περιλαμβάνουν κάθε τμήμα μιας διατομής το οποίο θλίβεται εξ ολοκλήρου ή εν μέρει για τον υπό θεώρηση συνδυασμό φορτίων Τα διάφορα θλιβόμενα τμήματα σε μια διατομή (όπως ο κορμός ή το πέλμα) ) μπορούν,, γενικά,, να ανήκουν σε διαφορετικές κατηγορίες Μια διατομή κατατάσσεται σύμφωνα με την υψηλότερη κατηγορία (λιγότερο ευμενή) των θλιβόμενων τμημάτων της Κατάταξη διατομών κατά ΕΚ3 Κατάταξη διατομών κατά ΕΚ3 Κατηγορία διατομής Μορφή Περιγραφή Μ 1 Μπορούν να σχηματίσουν πλαστική άρθρωση με την απαιτούμενη από την πλαστική ανάλυση δυνατότητα στροφής χωρίς μείωση της αντοχής τους Μ pl 2 1 Μπορούν να αναπτύξουν την πλαστική ροπή αντοχής 2 τους, αλλά έχουν περιορισμένη δυνατότητα στροφής λόγω τοπικού λυγισμού 3 Η τάση στην ακραία θλιβόμενη ίνα του χαλύβδινου μέλους μπορεί να φθάσει την αντοχή διαρροής, αλλά συμβαίνει τοπικός λυγισμός πριν την ανάπτυξη της πλαστικής ροπής αντοχής Μ el 4 3 τοπικός λυγισμός 4 Συμβαίνει τοπικός λυγισμός πριν την ανάπτυξη της τάσης διαρροής φ 24 25

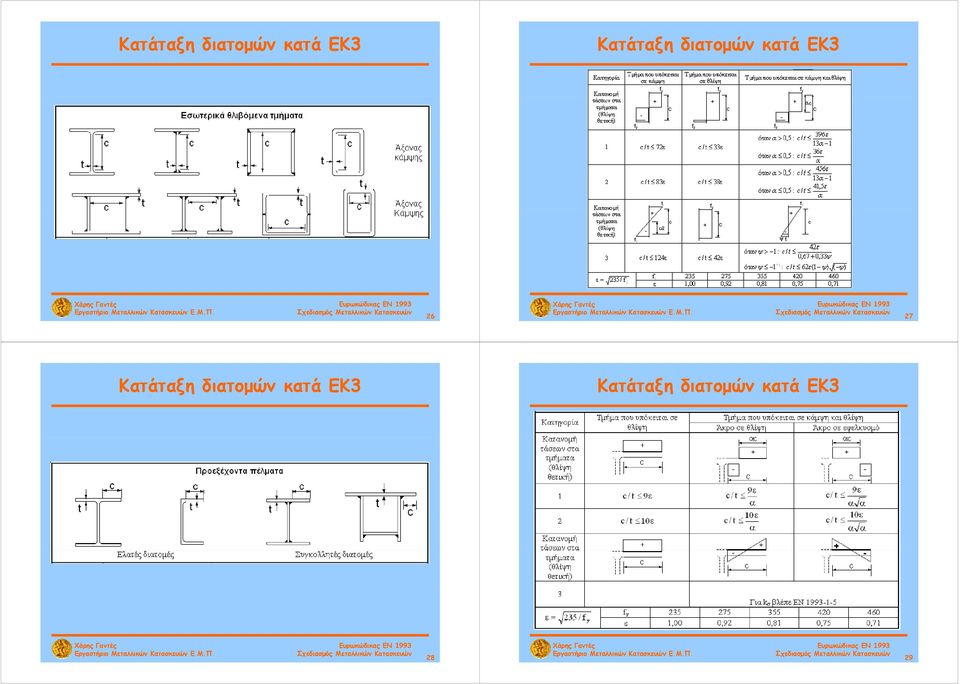

8 Κατάταξη διατομών κατά ΕΚ3 Κατάταξη διατομών κατά ΕΚ Κατάταξη διατομών κατά ΕΚ3 Κατάταξη διατομών κατά ΕΚ

9 Προσομοίωμα στατικής ανάλυσης Μέθοδοι στατικής ανάλυσης Το υπολογιστικό προσομοίωμα και οι βασικές παραδοχές για τους υπολογισμούς πρέπει να αντανακλούν τη συμπεριφορά του φορέα στην αντίστοιχη οριακή κατάσταση με ικανοποιητική ακρίβεια και να αντανακλούν τον αναμενόμενο τύπο συμπεριφοράς των διατομών, μελών, κόμβων και εδράσεων. Τα εντατικά μεγέθη μπορούν γενικά να υπολογισθούν χρησιμοποιώντας είτε: ανάλυση πρώτης τάξης, χρησιμοποιώντας την αρχική γεωμετρία του φορέα, ή ανάλυση δεύτερης τάξης, λαμβάνοντας υπόψη την επίδραση της παραμόρφωσης του φορέα. Επίσης, τα εντατικά μεγέθη μπορούν να υπολογίζονται χρησιμοποιώντας είτε: ελαστική στατική ανάλυση, θεωρώντας ότι το υλικό παραμένει ελαστικό σε όλες τις θέσεις, ή πλαστική στατική ανάλυση, θεωρώντας ότι το υλικό επιτρέπεται να διαρρεύσει σε κάποιες θέσεις Μέθοδοι στατικής ανάλυσης Μέθοδοι στατικής ανάλυσης Ανάλυση πρώτης τάξης μπορεί να χρησιμοποιείται, εάν ικανοποιούνται τα παρακάτω κριτήρια: α cr = F cr /F Ed 10 για ελαστική ανάλυση 15 για πλαστική ανάλυση είναι ο παράγοντας με τον οποίο θα πρέπει να αυξηθεί η φόρτιση σχεδιασμού ώστε να προκληθεί καθολική ελαστική αστάθεια Ed είναι το φορτίο σχεδιασμού του φορέα είναι το ελαστικό οριακό φορτίο λυγισμού για καθολική αστάθεια που βασίζεται στις αρχικές ελαστικές δυσκαμψίες α cr F Ed F cr Μονώροφα πλαίσια με μικρές κλίσεις οροφής και επίπεδα πλαίσια τύπου δοκού-υποστυλώματος σε κτίρια, μπορούν να ελέγχονται για αστοχία σε πλευρική μετατόπιση με ανάλυση πρώτης τάξης εάν ικανοποιείται το προηγούμενο κριτήριο για κάθε όροφο. Σε αυτές τις κατασκευές το α cr μπορεί να υπολογίζεται χρησιμοποιώντας τον παρακάτω προσεγγιστικό τύπο, υπό την προϋπόθεση ότι η αξονική θλίψη στις δοκούς ή τα ζυγώματα δεν είναι σημαντική: H Ed h α cr V Ed δ H, Ed η οριζόντια αντίδραση στη βάση του ορόφου H ed V ed δ H,Ed H το ολικό κατακόρυφο φορτίο στη βάση του ορόφου η σχετική οριζόντια μετατόπιση του ορόφου το ύψος του ορόφου 32 33

10 Μέθοδοι στατικής ανάλυσης Μέθοδοι στατικής ανάλυσης Η αξονική θλίψη στις δοκούς ή τα ζυγώματα μπορεί να θεωρείται σημαντική εάν N Εd λ λ 03 0,3 A f y N Ed η τιμή σχεδιασμού της θλιπτικής δύναμης, η εντός επιπέδου ανηγμένη λυγηρότητα υπολογισμένη για τη δοκό ή το ζύγωμα με θεώρηση η αρθρώσεων ρ στα άκρα τους. Για μονώροφα πλαίσια που έχουν σχεδιαστεί με βάση ελαστική στατική ανάλυση, οι επιρροές δεύτερης τάξης λόγω μετάθεσης που οφείλονται σε κατακόρυφα φορτία μπορούν να υπολογίζονται αυξάνοντας τα οριζόντια ρζ φορτία H ed με το συντελεστή: α cr υπό την προϋπόθεση ότι α cr Μέθοδοι στατικής ανάλυσης Στοιχεία μέρους 1-1 Ελαστική στατική ανάλυση μπορεί να χρησιμοποιείται σε όλες τις περιπτώσεις. Πλαστική στατική ανάλυση μπορεί να χρησιμοποιείται οιείται μόνο όπου η κατασκευή έχει ικανοποιητική δυνατότητα στροφής στις πραγματικές θέσεις των πλαστικών αρθρώσεων. Έλεγχος διατομής υπό κάμψη Έλεγχος μέλους υπό θλίψη 36 37

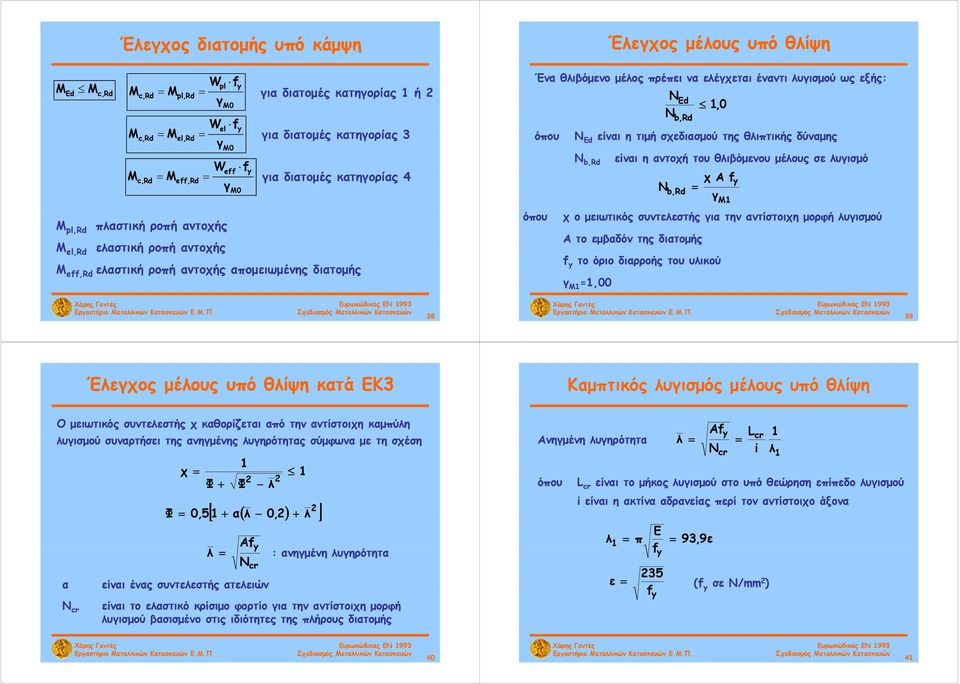

11 Έλεγχος διατομής υπό κάμψη Wpl fy MEd M c,rd, M c,rd M pl,rd για διατομές κατηγορίας 1 ή 2 γ Μ pl,rd Μ el,rd M M c,rd c,rd M0 W el f y Mel,Rd για διατομές κατηγορίας 3 γ M eff,rd M0 W eff f y γ πλαστική ροπή αντοχής ελαστική ροπή αντοχής M0 για διατομές κατηγορίας 4 Μ eff,rd ελαστική ροπή αντοχής απομειωμένης διατομής Έλεγχος μέλους υπό θλίψη Ένα θλιβόμενο μέλος πρέπει να ελέγχεται έναντι λυγισμού ως εξής: N N Ed b,rd 1,0 όπου N Ed είναι η τιμή σχεδιασμού της θλιπτικής δύναμης όπου N b,rd είναι η αντοχή του θλιβόμενου μέλους σε λυγισμό N b,rd χ A fy γ M1 χ ο μειωτικός συντελεστής για την αντίστοιχη μορφή λυγισμού Α το εμβαδόν της διατομής f y το όριο διαρροής του υλικού γ Μ1 =1, Έλεγχος μέλους υπό θλίψη κατά ΕΚ3 Καμπτικός λυγισμός μέλους υπό θλίψη Ο μειωτικός συντελεστής χ καθορίζεται από την αντίστοιχη καμπύλη λυγισμού συναρτήσει της ανηγμένης λυγηρότητας σύμφωνα με τη σχέση α N cr Φ 1 χ 1 Φ Φ 2 λ 2 0,5 1 α λ 0,2 λ Af y λ : ανηγμένη λυγηρότητα N cr είναι ένας συντελεστής ατελειών είναι το ελαστικό κρίσιμο φορτίο για την αντίστοιχη μορφή λυγισμού βασισμένο στις ιδιότητες της πλήρους διατομής 2 Ανηγμένη λυγηρότητα λ Af N y cr 1 cr L i όπου L cr είναι το μήκος λυγισμού στο υπό θεώρηση επίπεδο λυγισμού i είναι η ακτίνα αδρανείας περί τον αντίστοιχο άξονα λ 1 π E f f y 93,9ε 235 ε (f f σε N/mm 2 y ) f y λ

12 Έλεγχος μέλους υπό θλίψη κατά ΕΚ3 Έλεγχος μέλους υπό θλίψη κατά ΕΚ3 Τιμές συντελεστή ατελειών α Επιλογή καμπύλης λυγισμού Καμπύλη λυγισμού a 0 a b c d Συντελεστής ατελειών α 0,13 0,21 0,34 0,49 0, Έλεγχος μέλους υπό θλίψη κατά ΕΚ3 Έλεγχος μέλους υπό θλίψη κατά ΕΚ3 Επιλογή καμπύλης λυγισμού Επιλογή καμπύλης λυγισμού 44 45

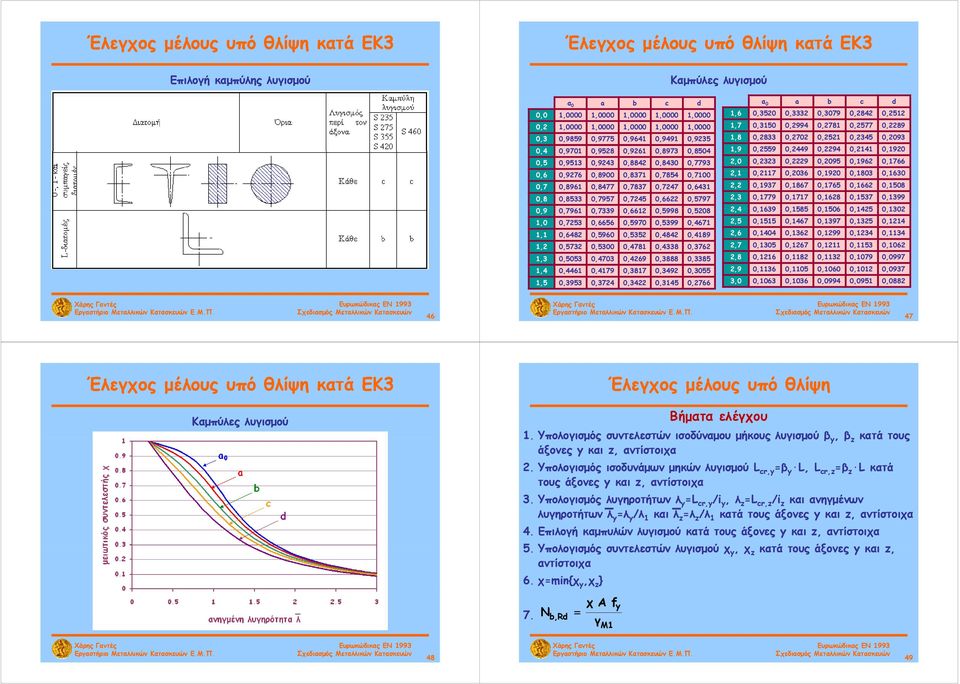

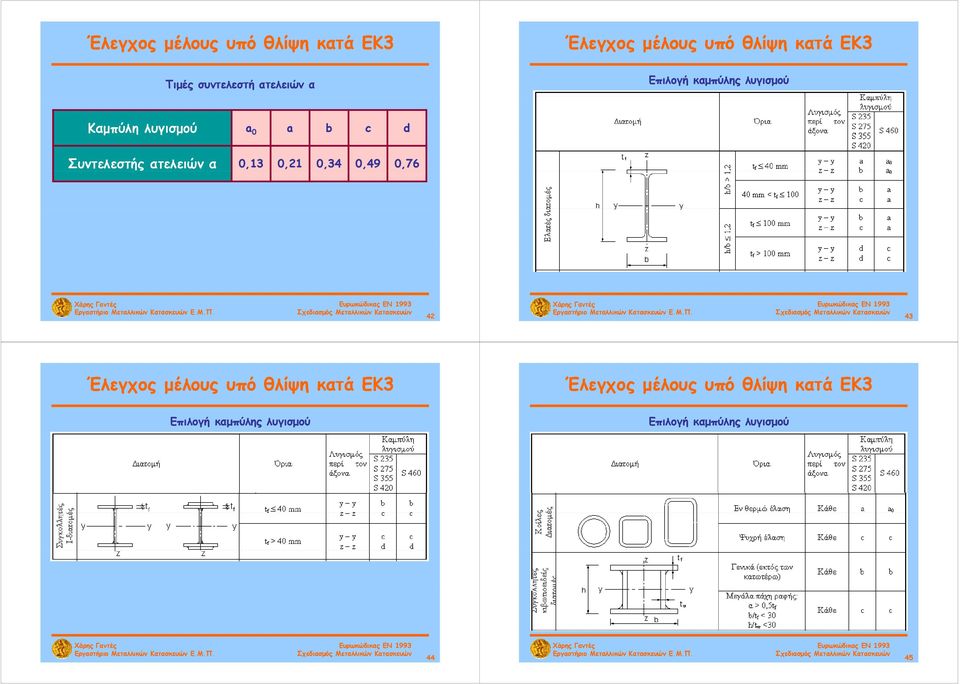

13 Έλεγχος μέλους υπό θλίψη κατά ΕΚ3 Έλεγχος μέλους υπό θλίψη κατά ΕΚ3 Επιλογή καμπύλης λυγισμού Καμπύλες λυγισμού α 0 a b c d α 0 a b c d 0,0 1,0000 1,0000 1,0000 1,0000 1,0000 1,6 0,3520 0,3332 0,3079 0,2842 0,2512 0,2 1,0000 1,0000 1,0000 1,0000 1,0000 1,7 0,3150 0,2994 0,2781 0,2577 0,2289 0,3 0,9859 0,9775 0,9641 0,9491 0,9235 1,8 0,2833 0,2702 0,2521 0,2345 0,2093 0,4 0,9701 0,9528 0,9261 0,8973 0,8504 1,9 0,2559 0,2449 0,2294 0,2141 0,1920 0,5 0,9513 0,9243 0,8842 0,8430 0,7793 2,0 0,2323 0,2229 0,2095 0,1962 0,1766 0,6 0,9276 0,8900 0,8371 0,7854 0, ,1 0,2117 0,2036 0,1920 0,1803 0,1630 0,7 0,8961 0,8477 0,7837 0,7247 0,6431 2,2 0,1937 0,1867 0,1765 0,1662 0,1508 0,8 0,8533 0,7957 0,7245 0,6622 0,5797 2,3 0,1779 0,1717 0,1628 0,1537 0, ,9 0,7961 0,7339 0,6612 0,5998 0, ,4 0,1639 0,1585 0,1506 0,1425 0,1302 1,0 0,7253 0,6656 0,5970 0,5399 0,4671 2,5 0,1515 0,1467 0,1397 0,1325 0,1214 1,1 0,6482 0,5960 0,5352 0,4842 0,4189 2,6 0,1404 0,1362 0,1299 0,1234 0, ,2 0,5732 0,5300 0,4781 0,4338 0, ,7 0,1305 0,1267 0,1211 0,1153 0,1062 1,3 0,5053 0,4703 0,4269 0,3888 0,3385 2,8 0,1216 0,1182 0,1132 0,1079 0,0997 1,4 0,4461 0,4179 0,3817 0,3492 0,3055 2,9 0,1136 0,1105 0,1060 0,1012 0, ,5 0,3953 0,3724 0,3422 0,3145 0,2766 3,0 0,1063 0,1036 0,0994 0,0951 0, Έλεγχος μέλους υπό θλίψη κατά ΕΚ3 Καμπύλες λυγισμού Έλεγχος μέλους υπό θλίψη Βήματα ελέγχου 1. Υπολογισμός συντελεστών ισοδύναμου μήκους λυγισμού β y, β z κατά τους άξονες y και z, αντίστοιχα 2. Υπολογισμός ισοδυνάμων μηκών λυγισμού L cr,y =β y L, y L cr,z =β z L κατά τους άξονες y και z, αντίστοιχα 3. Υπολογισμός λυγηροτήτων λ y =L cr,y /i y, λ z =L cr,z /i z και ανηγμένων λυγηροτήτων λ y =λ y /λ 1 και λ z =λ z /λ 1 κατά τους άξονες y και z, αντίστοιχα 4. Επιλογή καμπυλών λυγισμού κατά τους άξονες y και z, αντίστοιχα 5. Υπολογισμός συντελεστών λυγισμού χ y, χ z κατά τους άξονες y και z, αντίστοιχα 6. χ=min{χ y,χ z } 7. N b,rd χ A f y γ M

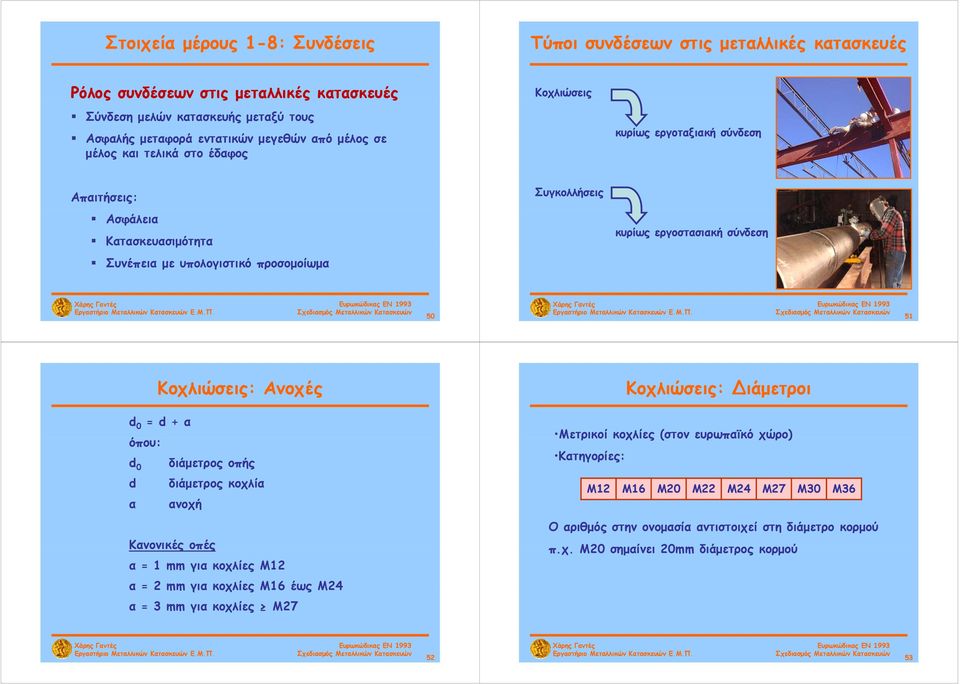

14 Στοιχεία μέρους 1-8: Συνδέσεις Τύποι συνδέσεων στις μεταλλικές κατασκευές Ρόλος συνδέσεων στις μεταλλικές κατασκευές Σύνδεση μελών κατασκευής μεταξύ τους Ασφαλής μεταφορά εντατικών μεγεθών από μέλος σε μέλος και τελικά στο έδαφος Κοχλιώσεις κυρίως εργοταξιακή σύνδεση Απαιτήσεις: Ασφάλεια Κατασκευασιμότητα Συγκολλήσεις κυρίως εργοστασιακή σύνδεση Συνέπεια με υπολογιστικό προσομοίωμα Κοχλιώσεις: Ανοχές d 0 = d + α όπου: d 0 d α διάμετρος οπής διάμετρος κοχλία ανοχή Κανονικές οπές α = 1 mm για κοχλίες Μ12 α = 2 mm για κοχλίες Μ16 έως Μ24 α = 3 mm για κοχλίες Μ27 Κοχλιώσεις: Διάμετροι Μετρικοί κοχλίες (στον ευρωπαϊκό χώρο) Κατηγορίες: Μ12 Μ16 Μ20 Μ22 Μ24 Μ27 Μ30 Μ36 Ο αριθμός στην ονομασία αντιστοιχεί στη διάμετρο κορμού π.χ. Μ20 σημαίνει 20mm διάμετρος κορμού 52 53

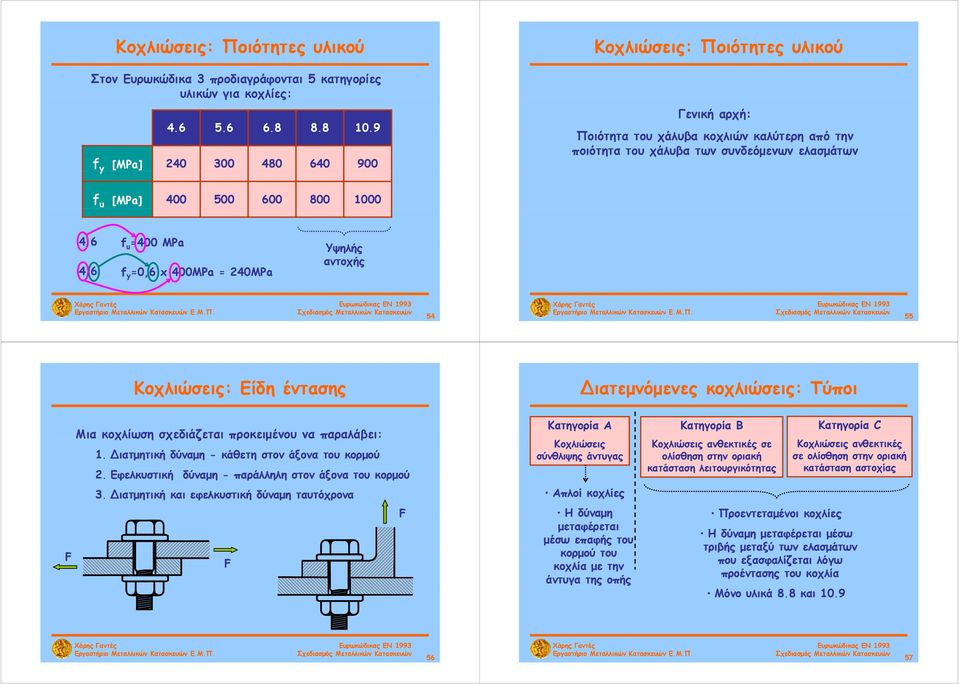

15 Κοχλιώσεις: Ποιότητες υλικού Στον Ευρωκώδικα 3 προδιαγράφονται 5 κατηγορίες υλικών για κοχλίες: f y [MPa] Κοχλιώσεις: Ποιότητες υλικού Γενική αρχή: Ποιότητα του χάλυβα κοχλιών καλύτερη από την ποιότητα του χάλυβα των συνδεόμενων ελασμάτων f u [MPa] f u =400 MPa f u f y =0,6 x 400MPa = 240MPa Υψηλής αντοχής F Κοχλιώσεις: Είδη έντασης Μια κοχλίωση σχεδιάζεται προκειμένου να παραλάβει: 1. Διατμητική δύναμη - κάθετη στον άξονα του κορμού 2. Εφελκυστική δύναμη - παράλληλη στον άξονα του κορμού 3. Διατμητική και εφελκυστική δύναμη ταυτόχρονα F F Διατεμνόμενες κοχλιώσεις: Τύποι Κατηγορία Α Κατηγορία Β Κατηγορία C Κοχλιώσεις σύνθλιψης άντυγας Απλοί κοχλίες Η δύναμη μεταφέρεται μέσω επαφής του κορμού του κοχλία με την άντυγα της οπής Κοχλιώσεις ανθεκτικές σε ολίσθηση στην οριακή κατάσταση λειτουργικότητας Προεντεταμένοι κοχλίες Κοχλιώσεις ανθεκτικές σε ολίσθηση στην οριακή κατάσταση αστοχίας Η δύναμη μεταφέρεται μέσω τριβής μεταξύ των ελασμάτων που εξασφαλίζεται λόγω προέντασης του κοχλία Μόνο υλικά 8.8 και

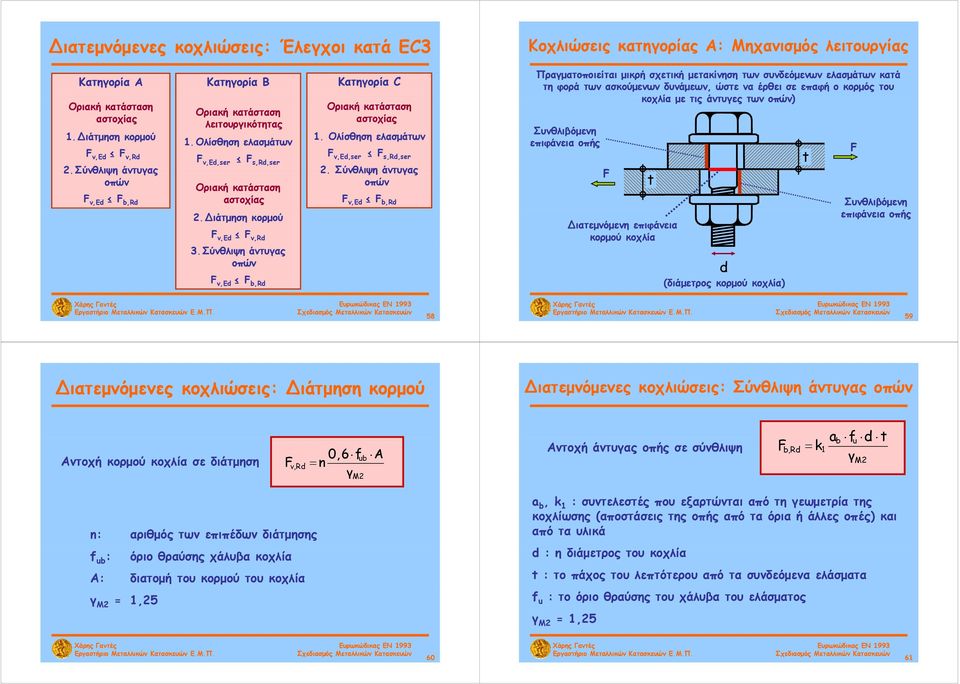

16 Διατεμνόμενες κοχλιώσεις: Έλεγχοι κατά ΕC3 Κατηγορία Α Κατηγορία Β Κατηγορία C Οριακή κατάσταση αστοχίας 1. Δά Διάτμηση κορμού F v,ed F v,rd 2.Σύνθλιψη άντυγας οπών F v,ed F b,rd Οριακή κατάσταση λειτουργικότητας 1.Ολίσθηση ελασμάτων F v,ed,ser F s,rd,ser Οριακή κατάσταση αστοχίας 2.Διάτμηση κορμού F v,ed F v,rd 3.Σύνθλιψη άντυγας οπών F ved v,ed F b,rd Οριακή κατάσταση αστοχίας 1. Ολίσθηση ελασμάτων F v,ed,ser F s,rd,ser 2. Σύνθλιψη άντυγας οπών F v,ed F b,rd Κοχλιώσεις κατηγορίας Α: Μηχανισμός λειτουργίας Πραγματοποιείται μικρή σχετική μετακίνηση των συνδεόμενων ελασμάτων κατά τη φορά των ασκούμενων δυνάμεων, ώστε να έρθει σε επαφή ο κορμός του κοχλία με τις άντυγες των οπών) ) Συνθλιβόμενη επιφάνεια οπής F t Διατεμνόμενη επιφάνεια κορμού κοχλία d (διάμετρος κορμού κοχλία) t F Συνθλιβόμενη επιφάνεια οπής Διατεμνόμενες κοχλιώσεις: Διάτμηση κορμού Διατεμνόμενες κοχλιώσεις: Σύνθλιψη άντυγας οπών Αντοχή κορμού κοχλία σε διάτμηση F v,rd 0,6fub A n γ γ M2 Αντοχή άντυγας οπής σε σύνθλιψη F b,rd a b fu d t k1 γ M2 n: αριθμός των επιπέδων διάτμησης f ub : όριο θραύσης χάλυβα κοχλία Α: διατομή του κορμού του κοχλία γ Μ2 = 1,25 a b, k 1 : συντελεστές που εξαρτώνται από τη γεωμετρία της κοχλίωσης (αποστάσεις ά της οπής από τα όρια ή άλλες οπές) ) και από τα υλικά d : η διάμετρος του κοχλία t: το πάχος του λεπτότερου από τα συνδεόμενα ελάσματα f u : το όριο θραύσης του χάλυβα του ελάσματος γ Μ2 γ Μ2 = 1,

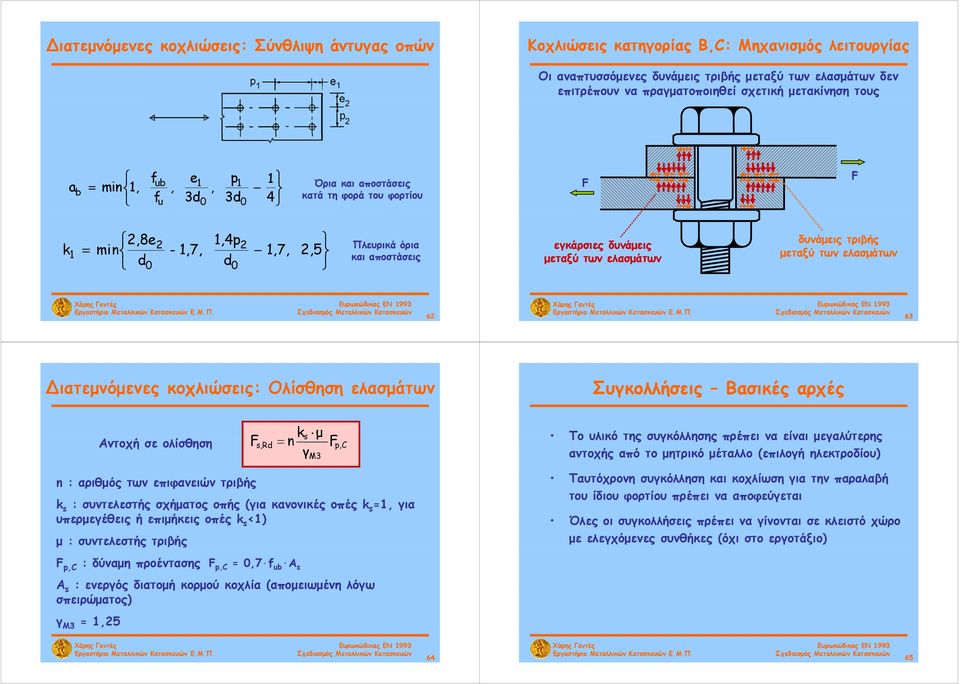

17 Διατεμνόμενες κοχλιώσεις: Σύνθλιψη άντυγας οπών Κοχλιώσεις κατηγορίας B,C: Μηχανισμός λειτουργίας Οι αναπτυσσόμενες δυνάμεις τριβής μεταξύ των ελασμάτων δεν επιτρέπουν να πραγματοποιηθεί σχετική μετακίνηση η τους a b min1, f ub f u, e1 3d 0, p1 3d Όρια και αποστάσεις κατά τη φορά του φορτίου F F 2,8e 2 1,4p 2 min ,7, 17 1,7, 25 2,5 d0 d0 2 2 Πλευρικά όρια k1 και αποστάσεις εγκάρσιες δυνάμεις μεταξύ των ελασμάτων δυνάμεις τριβής μεταξύ των ελασμάτων Διατεμνόμενες κοχλιώσεις: Ολίσθηση ελασμάτων Συγκολλήσεις Βασικές αρχές Αντοχή σε ολίσθηση k s μ Fs,Rd n F γ M3 p,c Το υλικό της συγκόλλησης πρέπει να είναι μεγαλύτερης αντοχής από το μητρικό μέταλλο (επιλογή ηλεκτροδίου) n : αριθμός των επιφανειών τριβής k s : συντελεστής σχήματος οπής (για κανονικές οπές k s =1, για υπερμεγέθεις ή επιμήκεις οπές k s <1) μ : συντελεστής τριβής F p,c : δύναμη προέντασης F p,c = 0,7 f ub A s A s : ενεργός διατομή κορμού κοχλία (απομειωμένη λόγω σπειρώματος) γ Μ3 = 1,25 Ταυτόχρονη συγκόλληση και κοχλίωση για την παραλαβή του ίδιου φορτίου πρέπει να αποφεύγεται Όλες οι συγκολλήσεις πρέπει να γίνονται σε κλειστό χώρο με ελεγχόμενες συνθήκες (όχι στο εργοτάξιο) 64 65

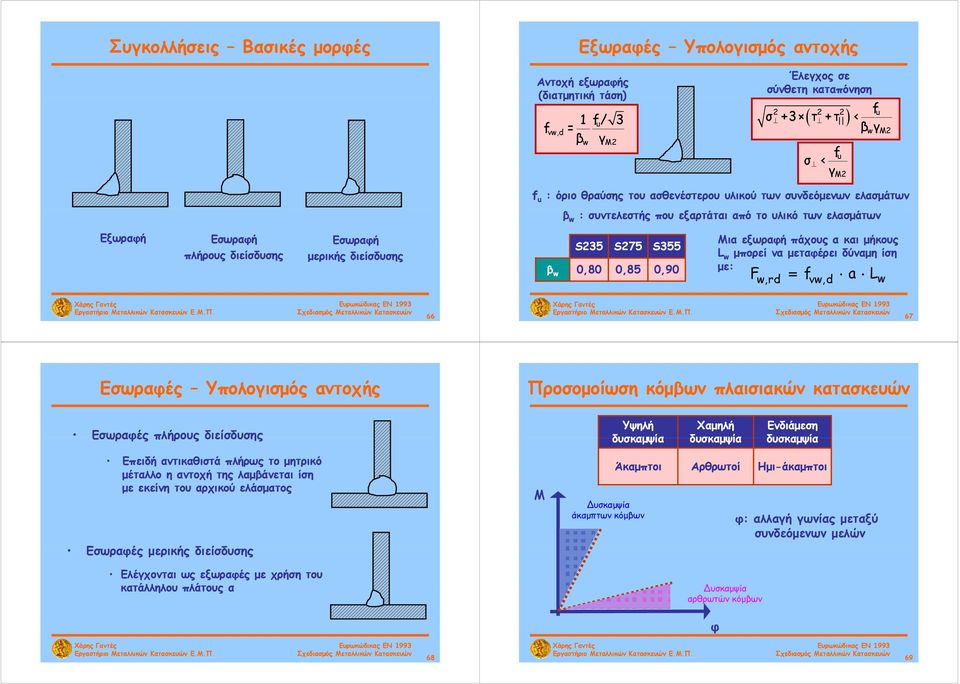

18 Συγκολλήσεις Βασικές μορφές Εξωραφές Υπολογισμός αντοχής Αντοχή εξωραφής (διατμητική τάση) f vw,d 1f/ u 3 = β γ w M2 Έλεγχος σε σύνθετη καταπόνηση σ +3 τ + τ f u σ < γ Μ2 fu < βγ w Μ2 f u : όριο θραύσης του ασθενέστερου υλικού των συνδεόμενων ελασμάτων β w : συντελεστής που εξαρτάται από το υλικό των ελασμάτων Εξωραφή Εσωραφή Εσωραφή πλήρους διείσδυσης μερικής διείσδυσης S235 S275 S355 β w 0,80 0,85 0,90 Μια εξωραφή πάχους α και μήκους L w μπορεί να μεταφέρει δύναμη ίση με: Fw, rd fvw,d a Lw Εσωραφές Υπολογισμός αντοχής Εσωραφές πλήρους διείσδυσης Προσομοίωση κόμβων πλαισιακών κατασκευών Υψηλή Χαμηλή Ενδιάμεση δυσκαμψία δυσκαμψία δυσκαμψία Επειδή αντικαθιστά πλήρως το μητρικό μέταλλο η αντοχή της λαμβάνεται ίση με εκείνη του αρχικού ελάσματος Εσωραφές μερικής διείσδυσης Ελέγχονται ως εξωραφές με χρήση του κατάλληλου πλάτους α Μ Δυσκαμψία άκαμπτων κόμβων Άκαμπτοι Αρθρωτοί Ημι-άκαμπτοι Δυσκαμψία αρθρωτών κόμβων φ φ: αλλαγή γωνίας μεταξύ συνδεόμενων μελών 68 69

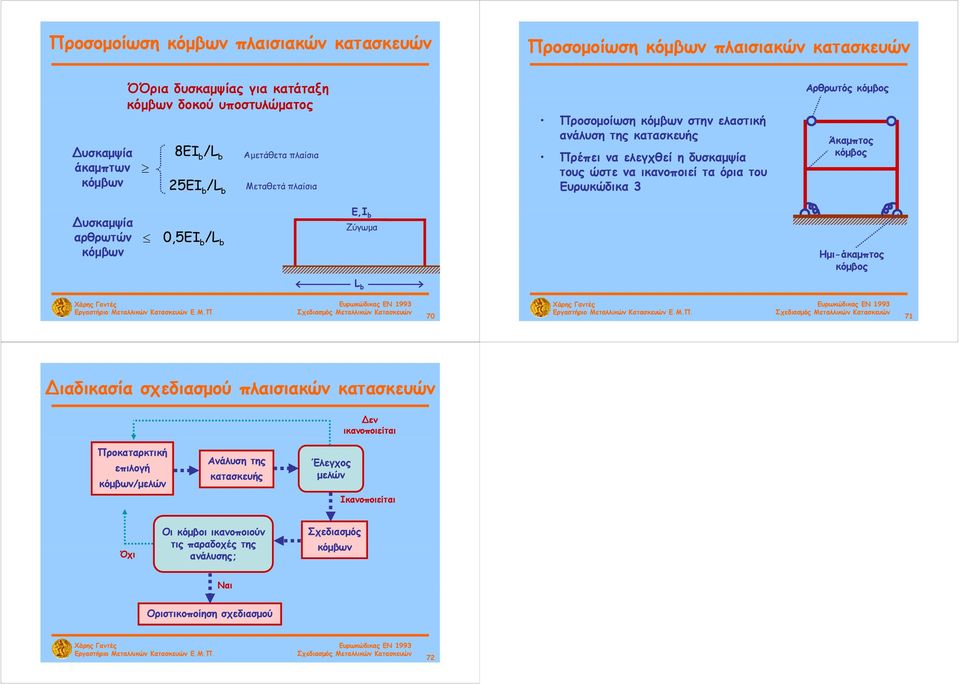

19 Προσομοίωση κόμβων πλαισιακών κατασκευών Προσομοίωση κόμβων πλαισιακών κατασκευών Δυσκαμψία άκαμπτων κόμβων ΌΌρια δυσκαμψίας για κατάταξη κόμβων δοκού υποστυλώματος 8EI /L b b 25EI /L b b Αμετάθετα πλαίσια Μεταθετά πλαίσια Προσομοίωση κόμβων στην ελαστική ανάλυση της κατασκευής Πρέπει να ελεγχθεί η δυσκαμψία τους ώστε να ικανοποιεί τα όρια του Ευρωκώδικα 3 Αρθρωτός κόμβος Άκαμπτος κόμβος Δυσκαμψία αρθρωτών κόμβων 0,5EI b /Lb Ε,Ι b Ζύγωμα Ημι-άκαμπτος κόμβος L b Διαδικασία σχεδιασμού πλαισιακών κατασκευών Δεν ικανοποιείται Προκαταρκτική επιλογή κόμβων/μελών Ανάλυση της κατασκευής Έλεγχος μελών Ικανοποιείται Όχι Οι κόμβοι ικανοποιούν τις παραδοχές της ανάλυσης; Σχεδιασμός κόμβων Ναι Οριστικοποίηση σχεδιασμού 72

Ευρωκώδικας EΝ 1993 Σχεδιασμός Μεταλλικών Κατασκευών

Ευρωκώδικας EΝ 1993 Σχεδιασμός Μεταλλικών Κατασκευών Χάρης Ι. Γαντές Αναπληρωτής Καθηγητής Εργαστήριο Μεταλλικών Κατασκευών Εθνικό Μετσόβιο Πολυτεχνείο Σχεδιασμός Κατασκευών με Ευρωκώδικες Εφαρμογές Εθνικά Προσαρτήματα Κέρκυρα Ιούνιος 2009 Περιεχόμενα παρουσίασης
