1 Katalog grijanja PERFECT C MFORT za sva godišnja doba Grijanje Klimatizacija Sustavi za grijanje i hlađenje vodom Tehnološko hlađenje Grijanje - Potrošna topla voda - Hlađenje

2 VRHUNSKA ENERGETSKI UČINKOVITA RJEŠENJA ZA UPORABU U STAMBENIM PROSTORIMA! Grijanje - potrošna topla voda - hlađenje Dizalica topline Daikin Altherma Klima se mijenja. Učinci su vidljivi u cijelome svijetu, a čak se brzina te promjene povećava. Vaš kupac to vidi i čuje svakoga dana. Kako bi se što više smanjile posljedice globalnoga zagrijavanja, moramo smanjiti emisiju CO 2. Vaš kupac to zna. Zaliha fosilnih goriva je ograničena, što neprestano povećava cijene goriva. Vaš kupac osjeća taj financijski teret. Osim toga, vaš kupac želi rješenje za grijanje koje troši manje energije. Baš kao i vi, i vaš kupac shvaća da je došlo vrijeme da prijeđe na sustav grijanja koji je učinkovit i koji ima malu emisiju CO 2. Dizalica topline Daikin Altherma je pouzdani energetski sustav koji pretvara neiskorištenu i neiscrpnu solarnu energiju akumuliranu u vanjskom zraku u upotrebljivu toplinsku energiju. Daikin Altherma svojim sustavima grijanja na visokoj i niskoj temperaturi postiže optimalnu ugodu. Štoviše, ugradnja Daikin Altherme je vrlo jednostavna. 2

3 DAIKIN ALTHERMA, jamstvo visoke učinkovitosti i potpune ugode 4 1. DIO DAIKIN ALTHERMA NISKOTEMPERATURNA DIZALICA TOPLINE 10 3 PREDNOSTI ZA NOVOGRADNJU I PREUREĐENJE > SMANJENI TROŠKOVI ZBOG MALOG UTROŠKA ENERGIJE > SMANJENA EMISIJA CO 2 > POTPUNA UDOBNOST Primjena niskotemperaturne dizalice topline osnove 12 Primjena niskotemperaturne dizalice topline tehnički dio 14 Split jedinice 14 Vanjska jedinica 14 Unutrašnja jedinica 15 Monoblok 16 Upravljački sustavi 17 Spremnik potrošne tople vode u domaćinstvu 18 Solarna oprema DIO DAIKIN ALTHERMA VISOKOTEMPERATURNA DIZALICA TOPLINE 22 Primjena visokotemperaturne dizalice topline osnove 22 Primjena visokotemperaturne dizalice topline tehnički dio 23 Visokotemperaturna dizalica topline 24 Unutrašnja jedinica 25 Upravljački sustav 26 Spremnik potrošne tople vode vode u domaćinstvu 27 EKHTS-A: samo potrošna topla voda u domaćinstvu 27 EKHWP-A: potrošna topla voda u domaćinstvu mogućnost spajanja na solarne kolektore 28 Solarna oprema DIO DAIKIN ALTHERMA TEHNIČKE SPECIFIKACIJE 30 Primjena niskotemperaturne dizalice topline 30 Mogućnosti konfiguriranja 30 Split jedinice 30 Monoblok 32 Tehnički podaci Split jedinice 34 Monoblok 35 Opcije 36 Primjena visokotemperaturne dizalice topline 38 Mogućnosti konfiguriranja 38 Tehnički podaci Split jedinice 40 Opcije 41 Program za odabir 42 3

4 DAIKIN ALTHERMA, jamstvo velike učinkovitosti i potpune ugode Daikin Altherma je potpuni sustav grijanja domaćinstva i opskrbe toplom vodom na temelju tehnologije dizalice topline koja dobiva toplinu iz zraka. On je prilagodljiva i ekonomična zamjena za kotao s fosilnim gorivima i ima opciju hlađenja*. Sve značajke energetske učinkovitosti koje ima Daikin Altherma čine ga idealnim rješenjem za smanjenje utroška energije i emisije CO 2. * niskotemperaturna dizalica topline Dizalice topline Daikin Altherma pružaju vašim kupcima jedinstvene prednosti: > Upotrebljavaju obnovljive izvore energije kao što je solarna energija akumulirana u vanjskom zraku. > Omogućavaju značajnu uštedu energije. > Daju značajan doprinos smanjenju emisije CO 2. > Pruža mogućnost pripreme tople vode preko solarne opreme. ENERGETSKI UČINKOVITI RAD Dizalica topline zrak/voda iz serije Daikin Altherma upotrebljava obnovljivi izvor energije. Ona zapravo uzima toplinu solarne energije koja je akumulirana u vanjskom zraku. Sustav se sastoji od zatvorenoga kruga koji sadržava rashladno sredstvo. Stvara se termodinamički ciklus uslijed isparavanja, kondenzacije, kompresije i ekspanzije. Dizalica topline diže toplinu s niske na visoku razinu temperature. Prikupljena toplina prenosi se u distribucijski sustav putem ogrijevnih tijela (podno grijanje, niskotemperaturne radijatore i/ili ventilokonvektore za sustave grijanja na niskoj temperaturi i visokotemperaturne radijatore za sustave grijanja na visokoj temperaturi). Ovisno o modelu i uvjetima, dizalica topline zrak/voda Daikin Altherma daje oko 3 kwh upotrebljive topline za svaki kwh električne energije koji potroši. To znači da je otprilike 2/3 potrebne topline besplatno! DVA OSNOVNA KONCEPTA TEHNOLOGIJE DIZALICE TOPLINE COP (koeficijent učinkovitosti) COP označava količinu upotrebljive topline koju isporučuje dizalica 2/3 kw toplina okoline + 1/3 kw električna energija 3/3 kw energija topline za svaki kwh električne struje koji utroši dizalica topline. Ovaj broj ovisi o unutrašnjoj i vanjskoj temperaturi i stoga je samo opći pokazatelj. SPF (koeficijent sezonske učinkovitosti) SPF uzima u obzir utrošak energije sustava dizalice topline i utrošak periferne opreme, odnosno pumpi u cijeloj sezoni grijanja 4

5 DAIKIN ALTHERMA EKONOMSKI POKAZATELJI - DAIKIN ALTHERMA Danas su kupci više nego ikada svjesni troška grijanja. Ne postoji samo povećani utrošak loživoga ulja i prirodnoga plina, nego i ograničena opskrba fosilnim gorivima i problem emisije CO 2. Energetski učinkovita rješenja grijanja postaju sve popularnija. Donja slika prikazuje pozitivan utjecaj koji dizalica topline Daikin Altherma ima na utrošak energije u usporedbi sa sustavima grijanja koji rade na plin ili loživo ulje. 1/ 66-80% besplatno Dizalica topline radi učinkovitije i štedi više energije od klasičnoga sustava grijanja koji troši fosilna goriva. Daikin Altherma stvara najmanje 3 kw besplatne topline na 1 kw potrošene električne energije. To je dobro ulaganje. POGONSKI TROŠKOVI: Uvjeti: Potrebna godišnja energija za grijanje: kwh. Izvor: Cijene energije na temelju statistike EUROSTAT-a (prvi semestar 2007.). 2/ PER (omjer primarne energije) To je odnos između stvorene upotrebljive energije i utrošene primarne energije uzevši u obzir učinkovitost pri proizvodnji i distribuciji električne energije. MALI UTROŠAK PRIMARNE ENERGIJE Uvjeti: U sustavima izgaranja PER označava ukupnu učinkovitost sustava, a kod dizalica topline on je jednak sezonskome koeficijentu učinkovitosti pomnoženom s učinkovitošću u proizvodnji energije koja je u prosjeku 0,4 u EU. 124 % 68 % 82 % 100 % 93 % 89 % Dizalica topline zrak/voda Daikin Altherma Plinski kotao Kotao loživoga ulja MANJA EMISIJA CO 2 Daikin Altherma ne stvara izravnu emisiju CO 2 tako da osobno doprinosite kvalitetnijem okolišu. Dizalica topline koristi električnu energiju, ali čak i bez obnovljive električne energije emisija CO 2 još je uvijek manja nego kod kotlova koji troše fosilna goriva. PROSJEČNA GODIŠNJA EMISIJA CO 2 Daikin Altherma Plinski kotao Kotao loživoga ulja kg/godišnje Izračun se temelji na podacima od Eurelectrica (organizacije Europskih proizvođača električne energije), Eurelec Program za EU27. 5

6 UZ MANJE ENERGIJE I DALJE UGODNA TOPLINA U KUĆI Daikin Altherma ima do 5 puta učinkovitije grijanje od klasičnoga sustava grijanja koji se temelji na fosilnim gorivima ili električnoj energiji. Iskorištenjem topline iz vanjskog zraka sustav troši manje energije, a da kupac, potrošač i dalje uživa u stabilnoj i ugodnoj razini topline. Osim toga, zahtjevi za održavanje su minimalni, zbog čega su radni troškovi niski. Zahvaljujući inverterskoj tehnologiji vaša je ušteda energije još veća. MINIMALNI TROŠKOVI UGRADNJE Daikin Altherma, dizalica topline, uzima toplinu iz zraka. Nisu potrebni radovi kopanja kao kod dizalica topline zemlja/voda. Vanjske i unutrašnje jedinice su kompaktne. Vanjsku jedinicu možete lako smjestiti izvan zgrade - pogodno i za stanogradnju. Bez plamena ili dima nema potrebe za dimnjakom ili stalnom ventilacijom u prostoriji u kojoj je ugrađena jedinica Daikin Altherma. POTPUNA SIGURNOST Daikin Altherma radi bez ulja, plina ili drugih opasnih tvari i tako smanjuje mogući rizik povezan s takvim tvarima. Osim toga, ne trebate plinski priključak ili spremnik goriva. Nema opasnosti od trovanja, mirisa ili zagađenja zbog spremnika koji propuštaju. 6

7 DAIKIN ALTHERMA VAŠ KUPAC POSTAJE SVE VIŠE EKOLOŠKI OSVIJEŠTEN Klasični sustavi grijanja koji se uglavnom oslanjaju na fosilna goriva sve su više pod povećalom zbog borbe protiv emisije CO 2. Strože europske norme o učinkovitosti grijanja postaju sve važnije. Budući da dvije trećine topline koju proizvede sustav Daikin Altherma dolazi iz obnovljivoga izvora zraka, ta će moderna tehnologija zadovoljiti potrebe za smanjenje emisije CO 2 i čini Daikin Althermu pravim izborom za novu instalaciju grijanja. ZRAK KAO OBNOVLJIVI IZVOR ENERGIJE Europska direktiva RES* priznaje zrak kao obnovljivi izvor energije. Jedan od ciljeva ove direktive je da do % ukupne energije bude proizvedeno iz obnovljivoga izvora energije. To je dovelo do toga da već postoji nekoliko subvencija za dizalice topline koje su raspoložive vlasnicima domaćinstava. * Cilj EU-a COM (2008)/30 OBNOVLJIVA, NEISCRPNA ENERGIJA SA SOLARNIM KOLEKTORIMA U kombinaciji sa solarnim kolektorima Daikin Altherma koristi direktno energiju topline Sunca koje će nastaviti sa svojim dobrim radom još pet milijardi godina. ISKUSTVO DIZALICE TOPLINE DAIKIN Daikin ima više od 50 godina iskustva s dizalicama topline i svake godine opskrbljuje više od jedan milijun domova, trgovina i ureda. Ovaj uspjeh nije samo slučajnost: Daikin je uvijek pratio vrhunsku tehnologiju i imao cilj osigurati ugodu po principu ključ-u-ruke. Samo vodeći na tržištu može jamčiti ovu razinu usluge i kontrole kvalitete! 7

8 DAIKIN ALTHERMA JESTE LI ZNALI? Daikin je postavio određeni broj instalacija (u Skandinaviji, Portugalu, Francuskoj, Belgiji...) na kojima je ispitana Daikin Altherma u potpuno različitim klimatskim uvjetima. Postignuto je veliko zadovoljstvo s povećanom ugodom, stabilna unutrašnja temperatura, mali utrošak energije i uvijek raspoloživa topla voda neovisno o vremenskim uvjetima na mjestu nadzora. 8

9 JAMSTVO 3-U-1 DOBAR DIZAJN DAIKIN ALTHERMA U 3 KORAKA 1. KORAK Utvrdite raspon polaznih temperatura prema ogrijevnim tijelima i toplinsko opterećenje. 2. KORAK Izračun gubitka topline (gubitak pri prijenosu i ventilaciji) 3. KORAK Odabir sustava Daikin Altherma koji se temelji na izračunu gubitka topline. Savjet: Upotrijebite raspoloživi odabir i raspoložive programske alate za Daikin Althermu. SUSTAV DAIKIN ALTHERMA ZA SVAKU PRIMJENU SUSTAV GRIJANJA NISKOTEMPERATURNE DIZALICE TOPLINE SUSTAV GRIJANJA VISOKOTEMPERATURNE DIZALICE TOPLINE Preferirana primjena Za nove kuće ili zajedno s postojećim kotlom (bivalentno) Preuređenje: zamjena klasičnih kotlova Grijači odašiljači Dodatna ugoda (opcija) Podno grijanje Niskotemperaturni radijatori Ventilokonvektori Potrošna topla voda u domaćinstvu Hlađenje Solarna oprema za proizvodnju potrošne tople vode Visokotemperaturni radijatori Potrošna topla voda u domaćinstvu Solarna oprema za proizvodnju potrošne tople vode 9

10 1. DIO DAIKIN ALTHERMA PRIMJENA NISKOTEMPERATURNE DIZALICE TOPLINE Daikin nudi izbor između sustava Daikin Altherma s vanjskom jedinicom i unutrašnjom jedinicom ili monoblok sustava Daikin Altherma u kojemu su svi hidraulični dijelovi smješteni u vanjskoj jedinici. DAIKIN ALTHERMA SPLIT JEDINICE Primjena Grijanje i hlađenje (opcija) vanjska i unutrašnja jedinica Vrsta dizalice topline Cijevi za rashladno sredstvo R-410A Cijevi za H 2 O Prednost za instalatera Vanjski (kompresor) + unutrašnji (hidraulički dijelovi) Između vanjske jedinice i unutrašnje jedinice Između unutrašnje jedinice i unutrašnjih uređaja za grijanje Nije potrebna dodatna izolacija cijevi za H 2 O za zaštitu od smrzavanja. Oba sustava možete kombinirati sa - podnim grijanjem - ventilokonvektorskim jedinicama - niskotemperaturnim radijatorima pružajući kupcu ugodu koju on zahtijeva. Osim toga, sustave Daikin Altherma možete spojiti na - spremnik potrošne tople vode u domaćinstvu koji kupcu osigurava opskrbu potrošnom toplom vodom - solarne kolektore zahvaljujući solarnome kompletu da omogućite proizvodnju tople vode - termostat u prostoriji za jednostavno, brzo i praktično reguliranje idealne temperature. 10

11 PRIMJENA NISKOTEMPERATURNIH DIZALICA TOPLINE DAIKIN ALTHERMA MONOBLOK Grijanje i hlađenje (opcija) vanjska monoblok jedinica Samo vanjska jedinica (kombinacija kompresora i hidrauličnih dijelova) U vanjskoj jedinici Između vanjske jedinice i ogrijevnih tijela Trebaju samo cijevi za H 2 O za ugradnju sustava 11

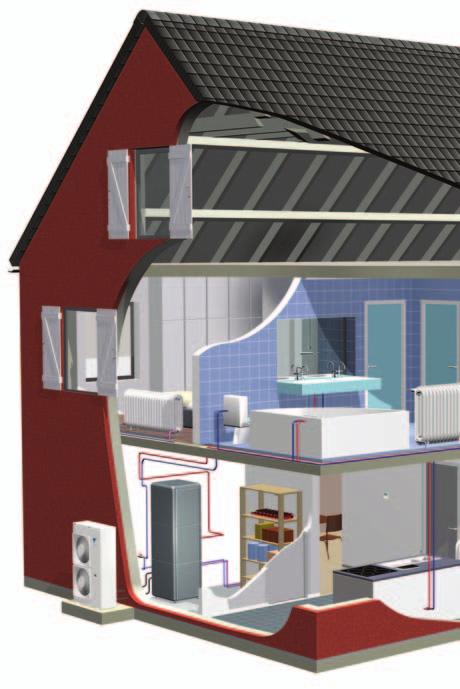

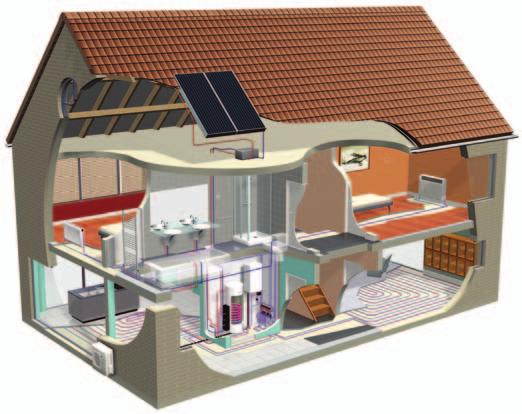

12 PRIMJENA NISKOTEMPERATURNIH DIZALICA TOPLINE - OSNOVE NA KOJI NAČIN RADI DIZALICA TOPLINE ZRAK-VODA DAIKIN ALTHERMA? Sustav se sastoji od 6 komponenti koje zajedno osiguravaju idealnu ugodu i temperaturu vode. 1A / VANJSKA JEDINICA: UČINKOVITA UPORABA ENERGIJE IZ ZRAKA Daikin Altherma upotrebljava prirodni izvor energije. Unutrašnja jedinica uzima toplinu iz okolnoga zraka i povećava temperaturu sve dok ne bude dovoljno visoka za grijanje. Ova se toplina zatim prenosi u unutrašnju jedinicu kroz cijevi rashladnog sredstva (pa je dodatna prednost da se cijevi nikada ne mogu smrznuti). Kompaktna vanjska jedinica jednostavno se ugrađuje, a budući da nije potrebno bušenje ili kopanje kao kod geotermalnih dizalica topline, također ju možete ugraditi u stanove i apartmane. 1B / UNUTRAŠNJA JEDINICA: SRCE SUSTAVA DAIKIN ALTHERMA Unutrašnja jedinica zagrijava vodu koja cirkulira kroz niskotemperaturne radijatore, sustave podnoga grijanja ili ventilokonvektorske jedinice i osigurava toplinu u kućanstvu. Ako se odlučite za kombinaciju grijanja i hlađenja, unutrašnja jedinica može smanjiti i temperaturu vode kako bi raspodijelila osvježavajuću hladnoću. 2 / SPREMNIK POTROŠNE TOPLE VODE U DOMAĆINSTVU: ZA MALI UTROŠAK ENERGIJE Što se tiče potrošne tople vode u domaćinstvu, Daikin Altherma jednako je učinkovita. Jedinstveni dizajn i posebni položaj komponenata sustava maksimiziraju energetsku učinkovitost. Voda u spremniku uglavnom se zagrijava toplinskom energijom iz vanjskoga zraka zato što je izmjenjivač topline spojen na dizalicu topline. Međutim, dodatni element za električno grijanje u spremniku vode u domaćinstvu može se pobrinuti za dodatnu toplinu koju trebate pod tušem, u kadi ili u umivaoniku. U potrebnim se intervalima voda automatski zagrijava na 70 C kako bi spriječila rast bakterija. Uz Daikin Altherma uvijek možete uživati u iznimno toploj i savršeno sigurnoj vodi. Ovisno o dnevnoj potrošnji tople vode, spremnici tople vode u domaćinstvu Daikin Altherma raspoloživi su u tri različite veličine. Solarni kolektor Stanica solarne pumpe Niskotemperaturni radijator Ventilokonvektorska jedinica 4 / Solarni komplet 1A / Vanjska jedinica 2 / Spremnik potrošne tople vode u domaćinstvu 1B / Unutrašnja jedinica Sustav podnoga grijanja 12

13 PRIMJENA NISKOTEMPERATURNIH DIZALICA TOPLINE 3 / VANJSKA MONOBLOK JEDINICA: SVE-U-JEDNOM Kao dodatak sustavima vanjskih i unutrašnjih jedinica Daikin Altherma, Daikin je predstavio verziju "monoblok" u kojoj su svi hidraulični dijelovi smješteni u vanjskoj jedinici. U ovome 4 / SOLARNI KOMPLET Solarni komplet omogućuje prijenos solarne topline u spremnik potrošne tople vode uređaja Daikin Altherma pomoću dodatnog izmjenjivača topline. Suprotno spremnicima s dva izmjenjivača topline, ovaj sustav omogućuje da se cijeli sadržaj spremnika učinkovito zagrijava solarnom toplinom i po potrebi energijom dizalice topline. 5 / SOLARNI KOLEKTOR Visokoučinkoviti kolektori pretvaraju cijelo kratkovalno solarno zračenje u toplinu zbog svojega izrazito selektivnoga premaza. Kolektore možete ugraditi na kosi i ravni krov te unutar kosog krova. novom sustavu cijevi za vodu, a ne cijevi rashladnog sredstva, idu izravno iz vanjske jedinice u objekt i tako instalateru ubrzavaju i pojednostavljuju ugradnju. 6 / TERMOSTAT U PROSTORIJI Žičnim ili bežičnim termostatom u prostoriji možete jednostavno, brzo i praktično regulirati idealnu temperaturu. Kao opciju uz bežični termostat možete postaviti dislocirani osjetnik (EKRTETS). On omogućava preciznije mjerenje i može regulirati razinu ugode korisnika na optimalni i energetski učinkovitiji način. *EKRTW za žičnu ugradnju na zid i EKRTR za bežičnu vrstu uređaja. 5 / Solarni kolektor 6 2 / Spremnik potrošne tople vode u domaćinstvu 3 / Vanjska monoblok jedinica 13

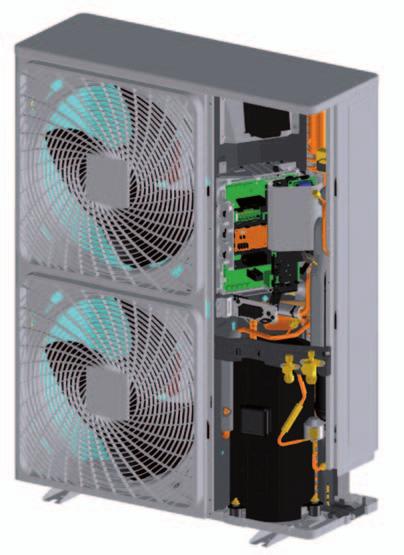

14 PRIMJENA NISKOTEMPERATURNIH DIZALICA TOPLINE - TEHNIČKI DIO 1 - SPLIT JEDINICE DAIKIN ALTHERMA VANJSKA JEDNICA > kompaktna, otporna na vremenske prilike i jednostavna za ugradnju > sadržava inverterski upravljani kompresor za energetsku učinkovitost i preciznu regulaciju temperature > radni raspon dizalice topline: grijanje i topla voda u domaćinstvu do vanjske temperature od -20 C IZMJENJIVAČ TOPLINE OBRADA PROTIV HRĐANJA Standardno izmjenjivač topline u vanjskoj jedinici je zaštićen antikorozivnim tretmanom. Ova obrada jamči značajno povećanje otpornosti na koroziju uslijed kiselih kiša i soli. Tipični izmjenjivač topline Hidrofilni sloj Aluminij Akrilatna smola otporna na hrđanje ODLIČNA UČINKOVITOST ZBOG INVERTERSKOGA NAČELA Koeficijent učina (COP) dizalice topline Daikin Altherma također se uglavnom može pripisati inverterskome načelu tvrtke Daikin. Integrirani pretvarač frekvencije namješta brzinu okretanja kompresora da se ona uskladi sa zahtjevom za grijanje. Stoga sustav rijetko radi u punome kapacitetu i kupac plaća samo energiju koju stvarno treba. Postupak grijanja: Ulazna temperatura/snaga Temperatura ostaje stabilna Usporeni početak dizalica topline bez invertera VISOKOUČINKOVITI KOMPRESORI Zadana temp. dizalica topline s inverterom Vrijeme 14 Modeli s malim kapacitetom u seriji Daikin Altherma (6-8 kw) imaju swing kompresor. Swing kompresori predstavljaju trend u području energetske učinkovitosti u posljednjih 10 godina (praktički nema trenja i propuštanja). Scroll kompresori koji postoje u okviru modela velike snage u seriji Daikin Altherma (11-16 kw) projektirani su kao kompaktni, čvrsti uređaji niske razine buke kako bi jamčili optimalnu radnu pouzdanost (nema ventila i ugrađene spojke zakretne veze) i učinkovitost (zbog početnoga niskog protoka i konstantnoga omjera kompresije).

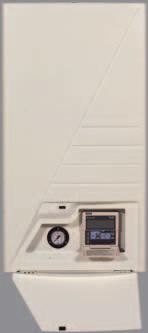

15 PRIMJENA NISKOTEMPERATURNIH DIZALICA TOPLINE UNUTRAŠNJA JEDINICA > raspoloživo u dvije verzije: EKHBH samo za grijanje, EKHBX za grijanje i hlađenje > ugrađeni rezervni električni grijač za dodatno grijanje na izrazito niskoj vanjskoj temperaturi ili kao rezerva u slučaju problema s vanjskom jedinicom > 2 zaporna ventila za izlaz i ulaz vode > kompaktna i jednostavna ugradnja: sve su komponente već sastavljene i svi su dijelovi lako dostupni za održavanje. Ugradnja na zid slična je ugradnji klasičnoga plinskog grijača Izmjenjivač topline 2. Ekspanzijska posuda (10 l) 3. Cirkulaciona pumpa Spremnik s rezervnim grijačem 5. Odzračni ventil 6. Spoj radne tvari, tekuća faza Spoj radne tvari, plinovita faza 8. Ventil ulaza vode 9. Ventil izlaza vode 10. Mjerač tlaka (vodeni krug) 11. Hvatač nečistoće 12. Sigurnosni ventil 13. Korisničko sučelje 14. Kutija s elektronikom Osjetnik protoka DODATNE MOGUĆNOSTI ZAHVALJUJUĆI UNUTRAŠNJOJ JEDINICI Grijanje i hlađenje Ako odaberete sustav Daikin Altherma s reverzibilnom unutrašnjom jedinicom (EKHBX), ona ne samo da grije dom, nego ga i hladi. U tome slučaju dizalica topline dobiva 4-putni ventil, pri čemu se preokreće ciklus i uklanja toplina iz prostorija. Unutrašnja jedinica može hladiti prostorije tako da upotrijebiti površinsko hlađenje ili ventilokonvektorske jedinice. Određivanje temperaturnih ograničenja Da spriječite neispravno ručno namještanje, možete primijeniti ograničenje temperature pri hlađenju i grijanju. Kod podnog je grijanja na primjer važno da se temperatura vode prilagodi vrsti podnoga elementa. Da spriječite probleme zbog kondenzacije, temperatura pri površinskom hlađenju nikada ne smije bit manja od 18 C (tj. točke rošenja). Kod ventilokonvektorskih jedinica temperatura vode smije pasti na 5 C. 15

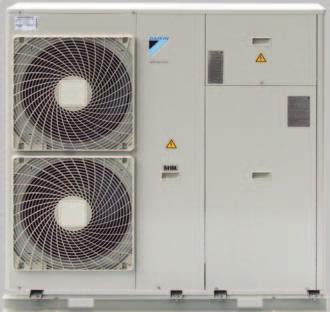

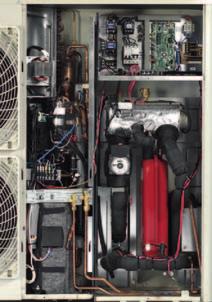

16 TEHNIČKI DIO 2 - DAIKIN ALTHERMA MONOBLOK > Hidraulični dijelovi smješteni su u vanjskoj jedinici. > Cijevi za H 2 O između vanjske jedinice i unutrašnjih ogrijevnih tijela Inverterski kompresor 2. Ekspanzijska posuda 3. Spremnik s rezervnim grijačem 4. Mjerač tlaka (vodeni krug) 5. Spoj radne tvari 1 5 > Zaštita hidrauličnih dijelova od zamrzavanja Kako biste zaštitili cijevi od smrzavanja tijekom zime, osigurana je izolacija za sve hidraulične komponente i po potrebi se primjenjuje poseban program za pokretanje pumpe i rezervnoga grijača. To sprječava da temperatura vode padne ispod točke smrzavanja i uklanja potrebu za dodavanjem glikola u cijevi za vodu. > Daikin Altherma monoblok raspoloživ je u različitim verzijama - samo grijanje ili grijanje i hlađenje - s donjim pločastim grijačem ili bez njega - jednofazni ili trofazni - 11 kw, 14 kw ili 16 kw > Ugrađeni rezervni električni grijač kao dodatno grijanje na izrazito niskoj vanjskoj temperaturi. Daikin Altherma monoblok standardno ima rezervni grijač od 6 kw koji možete namjestiti na 3 kw (jednofazne jedinice) ili 3,5 kw (trofazne jedinice) tako da promijenite ožičenje. Po potrebi možete izvana ugraditi izravno priključeni rezervni grijač od 6 kw (također ga možete namjestiti na 3 kw ili 3,5 kw) > Scroll kompresori koji postoje u okviru modela Daikin Altherma monoblok (11-16 kw) projektirani su kao kompaktni, čvrsti uređaji niske razine buke kako bi jamčili optimalnu radnu pouzdanost (nema ventila i ugrađene spojke zakretne veze) i učinkovitost (zbog početnoga niskog protoka i konstantnoga omjera kompresije). 16

17 PRIMJENA NISKOTEMPERATURNIH DIZALICA TOPLINE 3 - UPRAVLJAČKI SUSTAV Sustav grijanja kod niskotemperaturnih dizalica topline nadziru 2 komponente KORISNIČKO SUČELJE Unutrašnja jedinica i monoblok imaju digitalno korisničko sučelje koje se jednostavno upotrebljava i koje nadzire sustav Daikin Altherma. Zaslon pruža dosta korisnih informacija: > dan u tjednu > vrijeme > način rada (grijanje ili hlađenje, grijanje potrošne tople vode u domaćinstvu, vanjska jedinica niske razine buke) > pregled > rad kompresora > rad pumpe > rad dodatnog grijača > rad električnoga grijanja (u spremniku tople vode) > šifre greške > temperatura (vanjska temperatura, temperatura u spremniku potrošne tople vode, temperatura izlazne vode na izlazu unutrašnje jedinice) TERMOSTAT U PROSTORIJI Termostat mjeri temperaturu u prostoriji i izravno komunicira s korisničkim sučeljem. LCD zaslon termostata u prostoriji trenutno prikazuje sve potrebne informacije o postavci sustava Daikin Altherma. Korisnik može jednostavno navigirati različitim izbornicima, čije najčešće funkcije i načini rada uključuju: > određivanje temperature u prostoriji na temelju mjerenja ugrađenog ili dislociranog osjetnika > način rada s hlađenjem i grijanjem > funkcija isključivanja (s integriranom funkcijom zaštite od smrzavanja) > funkcija za godišnji odmor > ugodan i štedni način rada > vrijeme (sat, dan i mjesec) > programibilni tjedni timer > funkcija zaključavanja > postavljanje ograničenja; instalater može promijeniti gornju i donju granicu. Funkcije Žičani termostat u prostoriji EKRTW Bežični termostat u prostoriji EKRTR Samo grijanje X X Grijanje i hlađenje X X Ugodan način rada X X Štedni način rada X X Programirani način rada X X Broj promjena zadanih točaka 12/dan 12/dan Funkcija za godišnji odmor X X Funkcija isključivanja X X Ograničenje zadanih točaka X X Funkcija zaključavanja X X Zaštita podne temperature* - X *samo u kombinaciji s EKRTETS 17

18 TEHNIČKI DIO 4 - SPREMNIK POTROŠNE TOPLE VODE U DOMAĆINSTVU > Raspoloživ u 3 kapaciteta: 150, 200 i 300 l. > Dizajniran od nehrđajućega čelika ili emajliranoga čelika. > Izolacijski materijal bez CFC-a od 40 mm (poliuretan) za spremnike od nehrđajućega čelika i spremnike od emajliranog čelika od 50 mm. > Sadržava 2 grijača elementa: Izmjenjivač topline na dnu na kojemu cirkulira topla voda iz unutrašnje jedinice i dodatni električni grijač od 3 kw na vrhu. > Temperaturni osjetnik u spremniku tople vode unutrašnjom jedinicom nadzire 3-putni ventil i/ili električni grijač. > Spremnik od 150 l raspoloživ na podnom ili zidnom modelu, podni model raspoloživ samo s 200 i 300 l. 1. Dobava od strane drugog dobavljača 2. Spoj za toplu vodu 3. Spoj na sigurnosni ventil 4. Sigurnosni ventil (dobava od drugog dobavljača) 5. Električna kutija 6. Poklopac električne kutije 7. Otvor za recirkulaciju 8. Utor za temperaturni osjetnik 9. Spoj za ulaz protoka 10. Zavojnica izmjenjivača topline 11. Spoj povratnoga izlaza 12. Ulaz za hladnu vodu 13. Otvor temperaturnog osjetnika s navojem za uporabu s opcijom solarnoga kompleta. Pogledajte Priručnik za ugradnju EKSOLHWAV1. 18

19 PRIMJENA NISKOTEMPERATURNIH DIZALICA TOPLINE VIŠEFUNKCIJSKI SPREMNIK POTROŠNE TOPLE VODE... > Emajlirani ili nehrđajući čelik Kako bi ispunio sve želje, Daikin nudi 2 vrste spremnika potrošne tople vode: spremnik od nehrđajućega čelika ili emajlirani spremnik. Oni imaju zaštitnu anodu da zaštite spremnik od hrđanja. > Zaštitna funkcija protiv legionele Da spriječi razvoj bakterija legionele, spremnik potrošne tople vode ima zaštitnu funkciju protiv legionele. Možete namjestiti program tako da se voda zagrije na određenu temperaturu (standardna postavka = 70 C) u zadano vrijeme jedan dan ili više dana u tjednu. > Prilagodljivo upravljanje Možete postaviti postavku proriteta na proizvodnju tople vode u domaćinstvu. Na taj način kupac ima raspoloživu toplu vodu u domaćinstvu u bilo koje vrijeme dana. > Temperatura za uključivanje i isključivanje regulacijskom sklopkom Osobno zadajete minimalnu i maksimalnu temperaturu pri kojoj se voda u spremniku mora zagrijavati dizalicom topline za kupca. > Odgađanje isključivanja električnoga grijača Kako bi spriječili prečesto uključivanje i isključivanje električnog grijača, možete odrediti da se sustav isključi čim temperatura dosegne maksimalno 4 C više od zadane temperature. > Omogućavanje odvojenoga rada rezervnoga grijača i električnoga grijača Možete programirati sustav i tako da spriječi istodoban rad rezervnoga grijača i električnoga grijača. To je zanimljiva mogućnost u domovima koji imaju ograničenje strujnoga opterećenja! Grijanje tople vode u domaćinstvu možete zadati i u skladu s noćnom tarifom. To je druga mogućnost za racionalni utrošak energije. JESTE LI ZNALI? da vaši kupci sa solarnim kotlom uvijek mogu uživati u prekrasnoj toploj vodi, čak i kada sunce ne sja. Integrirani dodatni grijač uključen je u sustav da pomogne Suncu za vrijeme oblačnih dana. 19

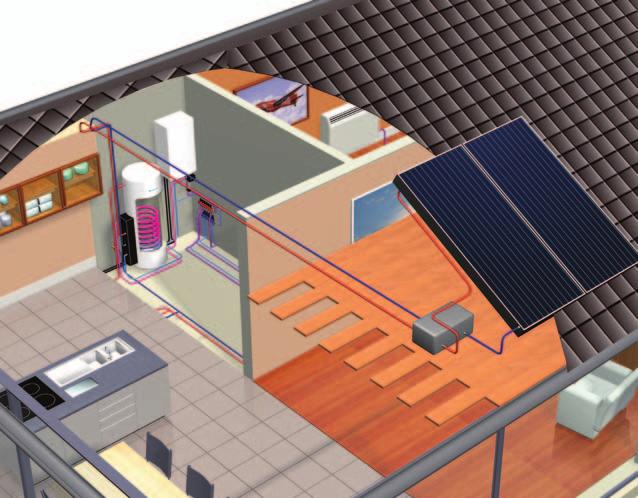

20 TEHNIČKI DIO 5 - SOLARNI KOLEKTOR BUDUĆNOST: SOLARNI SPREMNIK Sunce prosječno tijekom cijele godine pošalje polovicu energije koju trebamo za besplatno zagrijavanje vode u domaćinstvu na željenu temperaturu. Vaš kupac može besplatno iskoristiti ovu solarnu energiju tako da spoji solarnu opremu na svoj sustav Daikin Altherma. Solarna oprema je sustav za toplinsko-solarnu energiju koji pretvara Sunčeve zrake u toplinu. Nakon toga se toplina sprema u spremnik za opskrbu vodom. SOLARNI KOMPLET Solarni komplet omogućuje prijenos solarne topline u spremnik tople vode uređaja Daikin Altherma vanjskim izmjenjivačem topline. Suprotno spremnicima s dva izmjenjivača topline, ovaj sustav omogućuje da se cijeli sadržaj spremnika učinkovito zagrijava solarnom toplinom i po potrebi energijom dizalice topline. SOLARNI KOLEKTOR Visokoučinkoviti kolektori pretvaraju cijelo kratkovalno solarno zračenje u toplinu zbog svojega izrazito selektivnoga premaza. Kolektore možete ugraditi na kosi i ravni krov te unutar kosog krova. Sklop solarnoga kotla Daikin Altherma > solarni kolektor > vodovodna mreža i stanica solarne pumpe > opskrbni spremnik: standardni spremnik potrošne tople vode u domaćinstvu Daikin Altherma > solarni komplet > dodatni grijač (jedinica dizalice topline Daikin Altherma koja opskrbljuje dom grijanjem) 1/ Solarni kolektor / Unutrašnja jedinica 4 3/ Spremnik potrošne tople vode u domaćinstvu 5 4/ Solarni komplet 5/ Stanica solarne pumpe 20

21 PRIMJENA NISKOTEMPERATURNE DIZALICE TOPLINE JESTE LI ZNALI...? Na njezinome vrhuncu 80% iskoristive solarne energije možete pretvoriti u upotrebljivu toplinu. 21

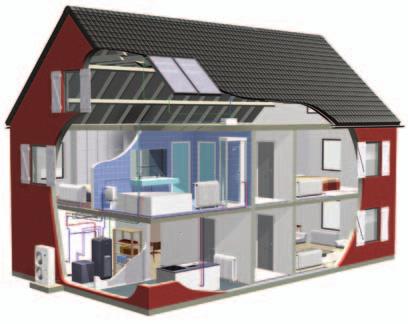

22 2. DIO DAIKIN ALTHERMA PRIMJENA VISOKOTEMPERATURNE DIZALICE TOPLINE PRIMJENA VISOKOTEMPERATURNE DIZALICE TOPLINE - OSNOVE 1 - DIZALICA TOPLINE ZRAK-VODA A / VANJSKA JEDINICA: UČINKOVITA UPORABA ENERGIJE IZ ZRAKA Vanjska jedinica uzima toplinu iz vanjskoga zraka u okolini. Ovu toplinu prenosi u unutrašnju jedinicu kroz cijevi rashladnoga sredstva. B / UNUTRAŠNJA JEDINICA: SRCE SUSTAVA DAIKIN ALTHERMA Unutrašnja jedinica prima toplinu iz vanjske jedinice i povećava temperaturu, čime temperatura vode raste do 80 C za grijanje kroz radijatore i uporabu tople vode u domaćinstvu. Daikinov jedinstveni kaskadni pristup s dva kompresora (jedan u vanjskoj jedinici, jedan u unutarnjoj jedinici) znači optimalnu ugodu čak i na najnižoj vanjskoj temperaturi bez potrebe za rezervnim električnim grijačem. 2 - SPREMNIK POTROŠNE TOPLE VODE U DOMAĆINSTVU: ZA MALI UTROŠAK ENERGIJE Visoka temperature vode u sustavu Daikin Altherma idealna je za grijanje potrošne tople vode u domaćinstvu bez potrebe za dodatnim električnim grijačem. Brzo grijanje potrošne tople vode u domaćinstvu znači da trebate i manji spremnik. Za obitelj s otprilike 4 člana standardni je spremnik najbolje rješenje. Ako trebate više tople vode, možete nabaviti i veći spremnik. 22

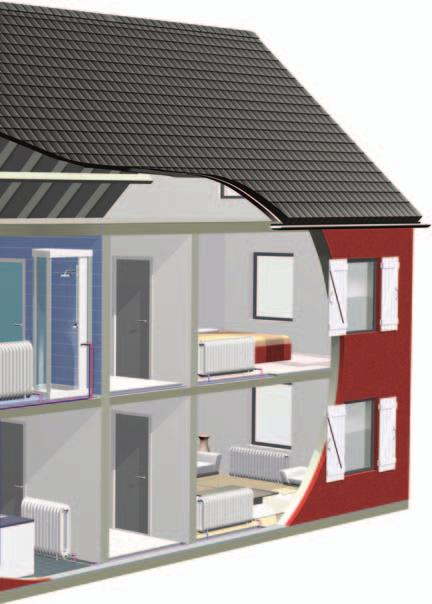

23 PRIMJENA VISOKOTEMPERATURNIH DIZALICA TOPLINE GRIJANJE I TOPLA VODA U DOMAĆINSTVU SA SOLARNOM ENERGIJOM Visokotemperaturni sustav grijanja Daikin Altherma kao opciju može upotrijebiti solarnu energiju za proizvodnju tople vode. Ako odmah trebate solarnu energiju, spremnik tople vode izrađen u tu svrhu (EKHWP) može spremiti velike količine zagrijane vode do jedan cijeli dan za kasniju uporabu kao topla voda u domaćinstvu ili za grijanje. Solarni kolektor Unutrašnja jedinica Spremnik potrošne tople vode u domaćinstvu 3 - KORISNIČKO SUČELJE Korisničkim sučeljem sustava Daikin Altherma možete jednostavno, brzo i praktično regulirati idealnu temperaturu. On omogućuje preciznije mjerenje i može regulirati vašu ugodu na optimalni i energetski učinkovitiji način. 23

24 PRIMJENA VISOKOTEMPERATURNIH DIZALICA TOPLINE - TEHNIČKI DIO 1 - VISOKOTEMPERATURNA DIZALICA TOPLINE Visokotemperaturni sustav Daikin Altherma upotrebljava 100% termodinamičke energije da postigne temperaturu vode do 80 C bez uporabe dodatnoga grijača. Visoki učinak u 3 koraka: 1. Vanjska jedinica uzima toplinu iz vanjskoga zraka u okolini. Ovu toplinu rashladnim sredstvom R-410A prenosi u unutrašnju jedinicu. 2. Unutrašnja jedinica prima toplinu i povećava temperaturu rashladnim sredstvom R-134a. 3. Toplina se prenosi iz kruga rashladnoga sredstva R-134a u vodeni krug. Zbog jedinstvenoga kaskadnog pristupa možete dosegnuti temperaturu vode od 80 C bez uporabe dodatnoga rezervnog grijača. Korak1 Korak2 Korak3 Vanjska Unutrašnja 24

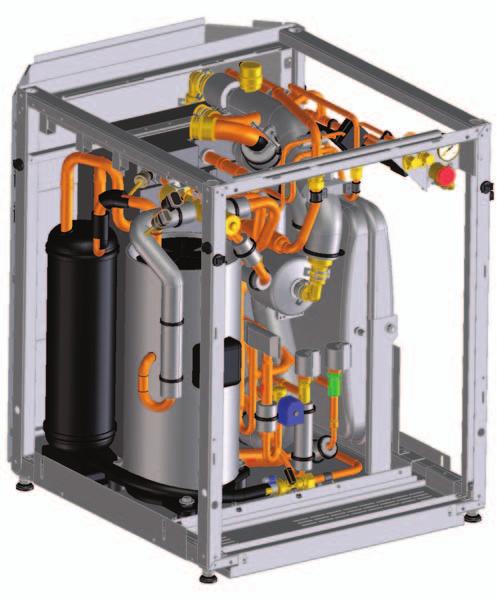

25 PRIMJENA VISOKOTEMPERATURNIH DIZALICA TOPLINE 2 - UNUTRAŠNJA JEDINICA Raspoloživa samo za grijanje. Ne treba rezervni grijač zbog kaskadne tehnologije. 1. Izmjenjivač topline R-134a H 2 O 2. Izmjenjivač topline R-410A R-134a 5 3. Pumpa (inverter istosmjerne struje za ΔT) 4. Kompresor R-134a 5. Odzračni ventil Manometar 7. Ekspanzijska posuda (12 l) INVERTERSKO UPRAVLJANJE ZNAČI JOŠ VEĆU UŠTEDU! Inverter neprestano prilagođava vaš sustav stvarnoj potrebi za grijanjem. Nema potrebe mijenjati postavke: programirana se temperatura optimalno zadržava neovisno o vanjskim i unutrašnjim čimbenicima kao što su količina Sunčeve svjetlosti, broj osoba u prostoriji itd. To stvara nenadmašnu ugodu, produljuje životni vijek sustava zato što on radi samo kada je to potrebno i dodatno štedi 30% energije u usporedbi s neinverterskim dizalicama topline. Zadana temp. Postupak grijanja: Ulazna temperatura/snaga Usporeni početak Temperatura ostaje stabilna Vrijeme Sustav bez invertera Sustav s inverterom 25

26 3 - UPRAVLJAČKI SUSTAV Korisničko sučelje nadzire sustav grijanja kod visokotemperaturnih dizalica topline na 2 načina: 1/ UPRAVLJANJE OVISNO O VREMENSKIM PRILIKAMA Kada uključite upravljanje ovisano o vremenskim prilikama, zadana točka za temperaturu izlazeće vode ovisit će o vanjskoj temperaturi u okolini. Na niskoj vanjskoj temperaturi u okolini temperatura izlazeće vode povećava se da zadovolji povećane zahtjeve za grijanje u zgradi. Na višoj se temperaturi smanjuje temperatura odlazeće vode da uštedite energiju. 2/ UPRAVLJANJE TERMOSTATOM Korisničkim sučeljem sustava Daikin Altherma s integriranim osjetnikom temperature možete jednostavno, brzo i praktično regulirati idealnu temperaturu. Korisničko sučelje jednostavno za uporabu za visoku temperaturu jamči ugodu: Grijanje prostora Tihi način rada Funkcija pamćenja programa Funkcija dezinfekcije Funkcija isključivanja Programator vremena Program za grijanje vode u domaćinstvu 26

27 PRIMJENA VISOKOTEMPERATURNE DIZALICE TOPLINE 4 - SPREMNIK POTROŠNE TOPLE VODE U DOMAĆINSTVU Funkcije Spremnik potrošne tople vode u domaćinstvu EKHTS-A Spremnik potrošne tople vode u domaćinstvu EKHWP-A Preferirana primjena Samo topla voda u domaćinstvu Topla voda u domaćinstvu mogućnost solarnoga kolektora Rad Voda spremljena u spremnik upotrebljava se kao topla voda u domaćinstvu. Topla voda u domaćinstvu ne sprema se u spremnik, nego teče kroz zavojnicu spremnika. 1/ EKHTS-A SAMO TOPLA VODA U DOMAĆINSTVU Visokotemperaturni sustav Daikin Altherma može učinkovito osigurati toplu vodu u domaćinstvu. Cijeli se sustav bez problema spaja na postojeće radijatore i uređaje za toplu vodu. Unutrašnja jedinica i spremnik tople vode u domaćinstvu mogu se postaviti u nizu da upotrijebite manje prostora ili ugraditi jedno do drugoga ako za ugradnju postoji samo ograničena visina Spoj za toplu vodu 2. T-komad (terenska dobava) 7. Spoj za ulaz protoka 8. Zavojnica izmjenjivača topline Spoj ventila za smanjenje tlaka 4. Ventil za smanjenje tlaka (od drugog dobavljača) 9. Spoj povratnoga izlaza 10. Spoj za hladnu vodu 11. Termistor 12. Anoda 5. Otvor za recirkulaciju 13. Kućište 6. Utor termistora 14. Otvori za izbacivanje 27

28 TEHNIČKI DIO 2/ EKHWP-A: TOPLA VODA U DOMAĆINSTVU MOGUĆNOST SPAJANJA SOLARA Spremnik potrošne tople vode u domaćinstvu ima dva dijela: Gornji, uvijek vrući dio zonu aktivne vode i donji, hladniji dio solarnu zonu. 1. Aktivna se voda zagrijava u gornjem dijelu spremnika za čuvanje. Visoka temperatura ove zone osigurava stalnu raspoloživost tople vode. 2. Solarni kolektori rade učinkovitije kada kroz njih teče hladnija voda. Stoga se voda koja dolazi u solarne kolektore pri radu sprema u solarnu zonu. 1. Ulaz iz solarnoga kolektora (spojni glob 1 F) 2. Ulaz za hladnu vodu (1 M) 3. Izlaz za toplu vodu (1 M) 4. Izlaz iz dizalice topline (1 M) 5. Povratak u dizalicu topline (1 M) 6. Izlaz za podršku grijanju (1 M) 7. Ulaz za podršku grijanju (1 M) 8. Spremnik tople vode u domaćinstvu 9. Ventil za punjenje i ispuštanje 10. Spoj za ekvalizacijsku cijev (ne upotrebljava se) 11. Topla voda u domaćinstvu izmjenjivača topline 12. Izmjenjivač topline grijanja 13. Izmjenjivač topline za podršku solarnom grijanju 14. Omotač toplinske izolacije za podršku solarnom grijanju 15. Otvor za umetanje za opciju električnoga grijača (ne upotrebljava se) 16. Cijev slojevitosti ulaza solarnoga kolektora 17. Pokazivač razine napunjenosti 18. Voda u bestlačnom spremniku za čuvanje 19. Solarna zona 20. Zona potrošne vode 21. Nazivna pločica 22. Sigurnosni priključak za prelijevanje 23. Ručka 28

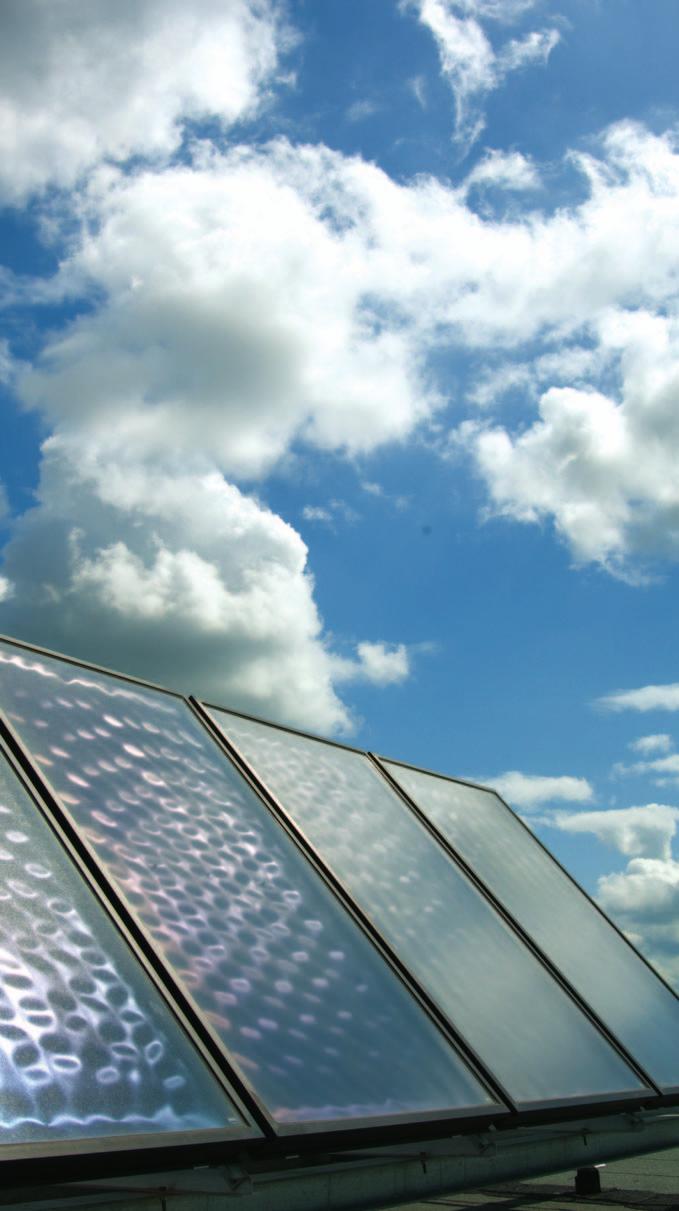

29 PRIMJENA VISOKOTEMPERATURNE DIZALICE TOPLINE 5 - SOLARNA OPREMA SOLARNI KOLEKTORI Visokoučinkoviti kolektori s izrazito selektivnim premazom pretvaraju cijelo kratkovalno solarno zračenje u toplinu. Kolektore možete ugraditi na krovni crijep. RAD Solarni kolektori pune se vodom tek kada Sunce osigura dovoljno topline. U tome se slučaju obje pumpe na upravljačkoj jedinici i pumpi nakratko uključuju i pune kolektore vodom u spremniku za čuvanje. Nakon punjenja koje traje manje od jedne minute isključuje se jedna od pumpi, a druga pumpa održava cirkulaciju vode. BESTLAČNI SUSTAV Ako nema dovoljno Sunčeve svjetlosti ili ako spremnik za čuvanje solarne energije ne treba više topline, isključuje se pumpa za punjenje i cijeli se solarni sustav prazni u spremnik za čuvanje. Dodavanje antifriza nije potrebno zato što se površine kolektora ne pune vodom ako instalacija nije u uporabi, što je još jedna ekološka prednost! 29

30 3. DIO DAIKIN ALTHERMA TEHNIČKE SPECIFIKACIJE PRIMJENA NISKOTEMPERATURNIH DIZALICA TOPLINE 1A/ MOGUĆNOSTI KONFIGURIRANJA - SPLIT JEDINICE 1. Primjena samo grijanje s termostatom u prostoriji spojenim na unutrašnju jedinicu 1. Vanjska jedinica 2. Unutrašnja jedinica 3. Izmjenjivač topline 4. Pumpa 5. Ventil 6. Razdjelnik (SBI) 7. Ventil Petlja u podnome grijanju (SBI) Termostat u prostoriji FHL1 3 T 2. Primjena grijanje i proizvodnja tople vode u domaćinstvu Ventil na svakom vodenom krugu regulira temperaturu u svakoj prostoriji. Toplu vodu za uporabu u domaćinstvu dovodi spremnik potrošne tople vode spojen na unutrašnju jedinicu T1 T2 T3 M M1 M2 M FHL1 FHL2 FHL3 1. Vanjska jedinica 2. Unutrašnja jedinica 3. Izmjenjivač topline 4. Pumpa 5. Ventil 6. Razdjelnik (SBI) 7. Ventil 8. Motorizirani 3-putni ventil 9. Ventil za smanjenje tlaka 10. Električni grijač 11. Spirala izmjenjivača topline 12. Spremnik tople vode u domaćinstvu 10 FHL1 3 Petlja u podnome grijanju (SBI) T 1 3 Pojedini termostat u prostoriji SBI: Osigurava instalater. 30

31 TEHNIČKE SPECIFIKACIJE 3. Primjena grijanje/hlađenje termostatom u prostoriji i proizvodnja tople vode u domaćinstvu Grijanje podnim grijanjem i ventilokonvektorskim jedinicama. Hlađenje samo ventilokonvektorskim jedinicama. Toplu vodu za uporabu u domaćinstvu dovodi spremnik potrošne tople vode spojen na unutrašnju jedinicu. 1. Vanjska jedinica 2. Unutrašnja jedinica 3. Izmjenjivač topline 4. Pumpa 5. Ventil 6. Razdjelnik (SBI) 7. Ventil 8. Motorizirani 3-putni ventil 10. Električni grijač 11. Spirala izmjenjivača topline 12. Spremnik tople vode u domaćinstvu 13. Motorizirani 2-putni ventil (SBI) Ventilokonvektorska jedinica (SBI) Petlja u podnome grijanju (SBI) Termostat u prostoriji sa sklopkom za hlađenje/grijanje FCU1 3 FHL1 3 T 4. Bivalentna primjena 1. Vanjska jedinica 2. Unutrašnja jedinica 3. Izmjenjivač topline 4. Pumpa 5. Ventil 6. Razdjelnik (SBI) 7. Ventil 8. Motorizirani 3-putni ventil 10. Električni grijač 11. Spirala izmjenjivača topline 12. Spremnik tople vode u domaćinstvu 14. Vanjski grijaći uređaj (SBI) 15. Aquastat (SBI) 16. Ventil (SBI) 17. Jednoputni ventil (SBI) FHL1 3 K1A K2A T Petlja u podnome grijanju (SBI) Relej za aktiviranje EKHB* jedinice (SBI) Relej za aktiviranje spremnika tople vode (SBI) Termostat u prostoriji SBI: Osigurava instalater. 31

32 PRIMJENA NISKOTEMPERATURNIH DIZALICA TOPLINE 1B/ MOGUĆNOSTI KONFIGURIRANJA - MONOBLOK 1. Primjena samo grijanje s termostatom u prostoriji spojenim na unutrašnju jedinicu I T 5 1. Jedinica 2. Izmjenjivač topline 3. Pumpa 4. Zaporni ventil 5. Kolektor (terenska dobava) Petlja u podnome grijanju (terenska dobava) Termostat u prostoriji (terenska dobava) Korisničko sučelje FHL1 3 T I FHL1 FHL2 FHL3 2. Primjena grijanje i proizvodnja tople vode u domaćinstvu Ventil na svakom vodenom krugu regulira temperaturu u svakoj prostoriji. Toplu vodu za uporabu u domaćinstvu dovodi spremnik potrošne tople vode spojen na jedinicu. 1 2 I T1 T2 T3 M M1 M2 M3 1. Jedinica 2. Izmjenjivač topline 3. Pumpa 4. Zaporni ventil 5. Kolektor (terenska dobava) 6. Motorizirani 3-putni ventil 7. Premosni ventil (terenska dobava) 8. Električni grijač 9. Zavojnica izmjenjivača topline 10. Spremnik tople vode u domaćinstvu 8 9 FHL1 FHL2 10 FHL3 FHL1 3 Petlja u podnome grijanju (terenska dobava) T 1 3 Pojedini termostat u prostoriji (terenska dobava) M 1 3 Pojedini motorizirani ventil za upravljanje petljom FHL1 (terenska dobava) I Korisničko sučelje 32

33 TEHNIČKE SPECIFIKACIJE 3. Primjena grijanje/hlađenje termostatom u prostoriji i proizvodnja tople vode u domaćinstvu Grijanje podnim grijanjem i ventilokonvektorskim jedinicama. Hlađenje samo ventilokonvektorskim jedinicama. Toplu vodu za uporabu u domaćinstvu dovodi spremnik potrošne tople vode spojen na jedinicu I T M FCU1 M FCU2 FCU3 1. Jedinica 2. Izmjenjivač topline 3. Pumpa 4. Zaporni ventil 5. Kolektor (terenska dobava) 6. Motorizirani 3-putni ventil 8. Električni grijač 9. Zavojnica izmjenjivača topline 10. Spremnik tople vode u domaćinstvu 11. Motorizirani 2-putni ventil (terenska dobava) FHL1 FHL2 4. Primjena grijanje/hlađenje bez termostata u prostoriji, ali samo s termostatom za grijanje u prostoriji koji nadzire podno grijanje i termostatom za hlađenje/grijanje koji nadzire ventilokonvektorske jedinice. FHL3 FCU1 3 FHL1 3 T I Ventilokonvektorska jedinica (terenska dobava) Petlja u podnome grijanju (terenska dobava) Termostat u prostoriji sa sklopkom za hlađenje/ grijanje (terenska dobava) Korisničko sučelje 5 I T4 T5 T FCU1 FCU2 5 FCU3 T M M FHL1 FHL2 FHL Jedinica 2. Izmjenjivač topline 3. Pumpa 4. Zaporni ventil 5. Kolektor (terenska dobava) 7. Premosni ventil (terenska dobava) 11. Motorizirani dvoputni ventil za isključivanje petlji u podnome grijanju za vrijeme hlađenja (terenska dobava) 12. Motorizirani dvoputni ventil za aktiviranje termostata u prostoriji (terenska dobava) FCU1 3 FHL1 3 T T4..6 I Ventilokonvektorska jedinica s termostatom (terenska dobava) Petlja u podnome grijanju (terenska dobava) Termostat u prostoriji samo za grijanje (terenska dobava) Pojedini termostat u prostoriji za prostoriju grijanu/hlađenu ventilokonvektorima (terenska dobava) Korisničko sučelje 33

34 PRIMJENA NISKOTEMPERATURNIH DIZALICA TOPLINE 2A/ TEHNIČKI PODACI - SPLIT JEDINICE UNUTRAŠNJA JEDINICA EKHBH008B*** EKHBX008B*** EKHBH016B*** EKHBX016B*** Funkcija Samo grijanje Grijanje/hlađenje Samo grijanje Grijanje/hlađenje Dimenzije VxŠxD mm 922x502x x502x x502x x502x361 Boja Neutralno bijela (RAL 9010) Materijal Epoksidni poliesterski obojani galvanizirani čelik Težina Temperatura polazne grijanje C 15~50 15~55 vode hlađenje C - 5~22-5~22 Sigurnosni ventil da TVORNIČKI UGRAĐENI GRIJAČ kw stupnjevanje rada napajanje EKHBH(X)008B3V3 / EKHBH(X)016B3V ~/230 V EKHBH(X)008B6WN / EKHBH(X)016B6WN 6 2 3~/400 V EKHBH(X)008B9WN / EKHBH(X)016B9WN 9 2 3~/400 V VANJSKA JEDINICA ERLQ006BV3 ERLQ007BV3 ERLQ008BV3 Dimenzije VxŠxD mm 735x825x300 Nominalni učin grijanje kw 5,75 6,84 8,43 hlađenje kw 7,20 8,16 8,37 Nominalna snaga grijanje kw 1,26 1,58 2,08 hlađenje kw 2,27 2,78 2,97 COP 4,56 4,34 4,05 EER 3,17 2,94 2,82 grijanje C -20~25 Radno područje hlađenje C 10~43 ptv za domaćinstvo C -20~43 Razina zvučne snage grijanje dba hlađenje dba Razina zvučnoga tlaka grijanje dba hlađenje dba Težina kg 56 Količina freona R-410A kg 1,7 Napajanje 1~/230 V/50 Hz Preporučeni osigurači A 20 Uvjeti mjerenja: Grijanje Ta DB/WB 7 C/6 C - LWC 35 C (DT=5 C) - Hlađenje Ta 35 C - LWE 18 C (DT=5 C) ERLQ011BV3 ERLQ014BV3 ERLQ016BV3 ERLQ011BW1 ERLQ014BW1 ERLQ016BW1 (jedna faza) (tri faze) Dimenzije VxŠxD mm 1.170x900x x900x320 Nazivna snaga grijanje kw 11,2 14,0 16,0 11,32 14,50 16,05 hlađenje kw 13,9 17,3 17,8 15,05 16,06 16,76 Nominalni učin grijanje kw 2,46 3,17 3,83 2,54 3,33 3,73 hlađenje kw 3,79 5,78 6,77 4,44 5,33 6,06 COP 4,55 4,42 4,18 4,46 4,35 4,30 EER 3,67 2,99 2,63 3,39 3,01 2,76 grijanje C -20~35-20~35 Radno područje hlađenje C 10~46 10~46 ptv u domać. C -20~43-20~43 Razina zvučne snage grijanje dba hlađenje dba Razina zvučnoga tlaka grijanje dba hlađenje dba Razina zvučnoga tlaka - grijanje dba tiho noću hlađenje dba Težina kg Količina freona R-410A kg 3,7 2,95 Napajanje 1~/230 V/50 Hz 3N~/400 V/50 Hz Preporučeni osigurači A Uvjeti mjerenja: Grijanje Ta DB/WB 7 C/6 C - LWC 35 C (DT=5 C) - Hlađenje Ta 35 C - LWE 18 C (DT=5 C) * 108 kg za ERHQ BW1 / 110 kg za ERLQ BW1 34

35 TEHNIČKE SPECIFIKACIJE 2B/ TEHNIČKI PODACI - MONOBLOK VANJSKA JEDINICA SAMO GRIJANJE GRIJANJE/HLAĐENJE JEDNOFAZNI PRIKLJUČAK s donjim pločastim grijačem EDLQ011B6V3 EDLQ014B6V3 EDLQ016B6V3 EBLQ011B6V3 EBLQ014B6V3 EBLQ016B6V3 grijanje kw 11,20 14,00 16,00 11,20 14,00 16,00 Nominalni učin hlađenje kw 12,85 15,99 16,73 Nominalna snaga grijanje kw 2,47 3,20 3,79 2,47 3,20 3,79 hlađenje kw 3,78 5,65 6,28 COP 4,54 4,37 4,22 4,54 4,37 4,22 EER 3,39 2,83 2,66 grijanje C -20~35-20~35 Radno područje hlađenje C 10~46 ptv za domaćinstvo C -20~43-20~43 Razina zvučne snage grijanje dba hlađenje dba Razina zvučnoga tlaka grijanje dba hlađenje dba Težina kg Količina freona R-410A kg 2,95 2,95 Napajanje 1~/230 V/50 Hz 1~/230 V/50 Hz Preporučeni osigurači A Uvjeti mjerenja: Grijanje Ta DB/WB 7 C/6 C - LWC 35 C (DT=5 C) - Hlađenje Ta 35 C - LWE 18 C (DT=5 C) SAMO GRIJANJE GRIJANJE/HLAĐENJE TROFAZNI PRIKLJUČAK s donjim pločastim grijačem EDLQ011B6W1 EDLQ014B6W1 EDLQ016B6W1 EBLQ011B6W1 EBLQ014B6W1 EBLQ016B6W1 Nominalni učin grijanje kw 11,20 14,00 16,00 11,20 14,00 16,00 hlađenje kw 12,85 15,99 16,73 Nominalna snaga grijanje kw 2,51 3,22 3,72 2,51 3,22 3,72 hlađenje kw 3,78 5,32 6,06 COP 4,46 4,35 4,30 4,46 4,35 4,30 EER 3,39 3,01 2,76 grijanje C -20~35-20~35 Radno područje hlađenje C 10~46 ptv za domaćinstvo C -20~43-20~43 Razina zvučne snage grijanje dba hlađenje dba Razina zvučnoga tlaka grijanje dba hlađenje dba Težina kg Količina freona R-410A kg 2,95 2,95 Napajanje 3N~/400 V/50 Hz 3N~/400 V/50 Hz Preporučeni osigurači A Uvjeti mjerenja: Grijanje Ta DB/WB 7 C/6 C - LWC 35 C (DT=5 C) - Hlađenje Ta 35 C - LWE 18 C (DT=5 C) 35

36 PRIMJENA NISKOTEMPERATURNIH DIZALICA TOPLINE 2A/ TEHNIČKI PODACI - OPCIJE SPREMNIK POTROŠNE TOPLE VODE U DOMAĆINSTVU EKHWS150B3V3 EKHWS200B3V3 EKHWS300B3V3 EKHWS200B3Z2 EKHWS300B3Z2 Zapremina l Maks. temperatura vode C 85 Visina mm Promjer mm 580 Električni grijač kw 3 Napajanje 1~/230 V/50 Hz 2~/400 V/50 Hz Materijal spremnika Nehrđajući čelik (DIN ) Materijal kućišta Epoksidni meki čelik Boja Neutralno bijela Težina praznoga spremnika kg EKHWE150A3V3 EKHWE200A3V3 EKHWE300A3V3 EKHWE200A3Z2 EKHWE300A3Z2 EKHWET150A3V3 Ugradnja Pod Zid Zapremina l Maks. temperatura vode C 75 Visina mm Promjer mm Električni grijač kw 3 Napajanje 1~/230 V/50 Hz 2~/400 V/50 Hz 1~/230 V/50 Hz Materijal spremnika Emajlirani čelik acc. (DIN4753TL2) Materijal kućišta Epoksidni čelik Boja Neutralno bijela (RAL 9010) Težina praznoga spremnika kg SOLARNI KOMPLET EKSOLHWAV1 Dimenzije VxŠxD mm 770x305x270 pad tlaka kpa 21,5 Izmjenjivač topline maks. ulazna temp. C 110 snaga izmjene topline W/K Temperatura okoline maks. C 35 min. C 1 Napajanje 1~/ V/50 Hz Potrošnja energije unutrašnja jedinica Težina kg 8 Razina zvučnoga tlaka dba 27 (žični) termostat - prijamnik (bežični) SOBNI TERMOSTAT EKRTR EKRTW EKRTETS (opcija) Termostat Prijamnik Dimenzije VxŠxD mm 87x125x34 87x125x34 170x50x28 3m duljina kabla Težina Neto težina g Temperatura okoline Spremanje C -20~60-20~60-20~60-20~60 Rad C 0~50 0~50 0~50 0~50 Područje rada Grijanje C 4~37 4~ Hlađenje C 4~37 4~ Sat da da - - Funkcija regulacije proporcionalni pojas proporcionalni pojas - - STANICA PUMPE EKSRDS1A s regulatorom EKSR3PA Metoda ugradnje Na zid Dimenzije VxŠxD mm 332x230x145 Napajanje 230 V / 50 Hz Regulacija Digitalna diferencijalna regulacija Maks. utrošak elektr. energije upravlj. jed. Š 2 Osjetnik temperature solarne ploče Pt1000 Osjetnik spremnika za čuvanje PTC Osjetnik povratnoga protoka PTC Osjetnik dolazne temperature i protoka (opcija) Signal napona (3,5 V DC) 36

37 TEHNIČKE SPECIFIKACIJE SOLARNI KOLEKTOR EKSV26P EKSH26P Položaj Okomito Vodoravno Dimenzije VxŠxD mm 2.000x1.300x x2.000x85 Vanjska površina m2 2,60 Površina apsorbera m2 2,36 Težina kg 42 Sadržaj vode l 1,7 2,1 Apsorber Registar bakrenih cijevi s laserski zavarenom visoko selektivnom pločom obloženom aluminijem Premaz mikroterm (apsorpcija maks. 96%, emisija oko 5% +/- 2% Ostakljenje Jednoslojno zaštitno staklo, prijenos +/- 92% Toplinska izolacija mineralna vuna, 50 mm Maks. pad tlaka pri 100 l/min mbar 3 0,5 Dopušteni kut krova od 15 do 80 Maks. temperatura pri mirovanju C 200 Maks. radni tlak bar 6 Kolektori su otporni na mirovanje dulje vrijeme i ispitani su na toplinski šok. Minimalni učinak kolektora veći od 525 kwh/m2 pri omjeru pokrivenosti 40%, mjesto Würzburg, Njemačka. 37

38 PRIMJENA VISOKOTEMPERATURNIH DIZALICA TOPLINE 1/ MOGUĆNOSTI KONFIGURIRANJA 1. Grijanje prostora i grijanje tople vode u domaćinstvu jednim daljinskim regulatorom ugrađenim u dnevnom boravku. A B 1. Vanjska jedinica 10. Kolektor 2. Unutrašnja jedinica (terenska dobava) C1 3. Izmjenjivač topline 11. Radijator rashladnoga sredstva (terenska dobava) 4. Izmjenjivač topline vode 12. Elektronički ekspanzijski 5. Kompresor ventil 6. Pumpa 13. Premosni ventil 7. Zaporni ventil (terenska dobava) M 8. Motorizirani 3-putni 11 ventil (opcija) C1 Daljinski regulator 9. Spremnik tople vode A Mjesto ugradnje u domaćinstvu (opcija) B Dnevni boravak Grijanje prostora i grijanje tople vode u domaćinstvu jednim daljinskim regulatorom ugrađenim s jedinicom i drugim daljinskim regulatorom ugrađenim u dnevnom boravku C M A B C Vanjska jedinica 2. Unutrašnja jedinica 3. Izmjenjivač topline rashladnoga sredstva 4. Izmjenjivač topline vode 5. Kompresor 6. Pumpa 7. Zaporni ventil (podređeni) 8. Motorizirani 3-putni ventil (opcija) 9. Spremnik tople vode u domaćinstvu (opcija) 10. Kolektor (terenska dobava) 11. Radijator (terenska dobava) 12. Elektronički ekspanzijski ventil 13. Premosni ventil (terenska dobava) C1 Daljinski regulator (nadređeni) C2 Dodatni daljinski regulator A Mjesto ugradnje B Dnevni boravak 3. Grijanje prostora i grijanje tople vode u domaćinstvu jednim daljinskim regulatorom ugrađenim s jedinicom i dodatnim termostatom ugrađenim u dnevnom boravku C M A B T Vanjska jedinica 2. Unutrašnja jedinica 3. Izmjenjivač topline rashladnoga sredstva 4. Izmjenjivač topline vode 5. Kompresor 6. Pumpa 7. Zaporni ventil 8. Motorizirani 3-putni ventil (opcija) 9. Spremnik tople vode u domaćinstvu (opcija) 10. Kolektor (terenska dobava) 11. Radijator (terenska dobava) 12. Elektronički ekspanzijski ventil 13. Premosni ventil (terenska dobava) C1 Daljinski regulator T Termostat u prostoriji A Mjesto ugradnje B Dnevni boravak 38

39 TEHNIČKE SPECIFIKACIJE 4. Grijanje prostora omogućeno podnim grijanjem. U primjeni podnog grijanja u kombinaciji s radijatorima temperatura vode koju isporučuje sustav Daikin je previsoka. Iz toga razloga treba uređaj za smanjenje temperature (terenska dobava) sniziti temperaturu vode (vruća će se voda pomiješati s hladnom vodom te sniziti temperaturu). Upravljanje ovim terenski osiguranim obilježjem ne vrši sustav dizalice topline. Rad i konfiguriranje vodenim krugom odgovornost su instalatera. Na taj način Daikin pruža mogućnost višestrukih zadanih točaka. Uzorak A Spremnik potrošne tople vode u domaćinstvu ugrađuje se paralelno sa stanicama za miješanje. To omogućuje istodobni rad jedinice, odnosno grijanje prostora i grijanje vode u domaćinstvu. Usklađivanje distribucije vode u tome je slučaju odgovornost instalatera. Primjer konfiguracije: Zadana točka Topla voda u domaćinstvu Postavka polja Toplinski status 70 C (a) [b-03] ISKLJ UKLJ ISKLJ ISKLJ ISKLJ Prostor 1 65 C [A-03] ISKLJ UKLJ/ISKLJ UKLJ UKLJ ISKLJ Prostor 2 35 C [A-04] ISKLJ UKLJ/ISKLJ UKLJ UKLJ UKLJ Nastala voda u toplinskoj pumpi ISKLJ >70 C 65 C 65 C 35 C C TRD1 65 C TRD2 35 C 1. Vanjska jedinica 2. Unutrašnja jedinica 3. Izmjenjivač topline rashladnoga sredstva 4. Izmjenjivač topline vode 5. Kompresor 6. Pumpa 7. Zaporni ventil 8. Ventil (terenska dobava) 9. Spremnik tople vode u domaćinstvu (opcija) 10. Elektronički ekspanzijski ventil > C1 Daljinski regulator > TRD1 Uređaj za smanjenje temperature 1 > TRD2 Uređaj za smanjenje temperature 2 Uzorak B Spremnik tople vode u domaćinstvu ugrađuje se u posebni krug (s 3-putnim ventilom) uređaja za smanjenje. Ova konfiguracija ne omogućuje istodoban rad grijanja tople vode i grijanja prostora. Primjer konfiguracije: Zadana točka Prostor 0 65 C Postavka polja Daljinski regulator Toplinski status ISKLJ UKLJ ISKLJ ISKLJ ISKLJ Prostor 1 45 C [A-03] ISKLJ UKLJ/ISKLJ UKLJ UKLJ ISKLJ Prostor 2 35 C [A-04] ISKLJ UKLJ/ISKLJ ISKLJ UKLJ UKLJ Nastala voda u toplinskoj pumpi ISKLJ 65 C 45 C 45 C 35 C C M TRD1 45 C TRD2 35 C 65 C 9 1. Vanjska jedinica 2. Unutrašnja jedinica 3. Izmjenjivač topline rashladnoga sredstva 4. Izmjenjivač topline vode 5. Kompresor 6. Pumpa 7. Zaporni ventil (podređeni) 8. Motorizirani 3-putni ventil (opcija) 9. Spremnik tople vode u domaćinstvu (opcija) 10. Kolektor (terenska dobava) 11. Radijator (terenska dobava) 12. Elektronički ekspanzijski ventil 13. Premosni ventil (terenska dobava) > C1 Daljinski regulator (nadređeni) > C2 Dodatni daljinski regulator > A Mjesto ugradnje > B Dnevni boravak 39

40 PRIMJENA VISOKOTEMPERATURNIH DIZALICA TOPLINE 2A/ TEHNIČKI PODACI - SPLIT JEDINICE UNUTRAŠNJA JEDINICA JEDNOFAZNA TROFAZNA EKHBRD011AV1 EKHBRD014AV1 EKHBRD016AV1 EKHBRD011AY1 EKHBRD014AY1 EKHBRD016AY1 Funkcija Samo grijanje Samo grijanje Dimenzije VxŠxD mm 705x600x x600x695 Raspon temperature izlazne vode grijanje C 25~80 25~80 Materijal Premazani lim Premazani lim Boja Metalik-siva Metalik-siva Razina zvučne snage dba Razina zvučnoga tlaka 1 dba Razina zvučnoga tlaka 2 dba Težina kg 144,25 147,25 Rashladno sredstvo Tip R-134a R-134a Punjenje kg 3,2 3,2 Napajanje 1~/50 Hz/ V 3~/50 Hz/ V Preporučeni osigurači A Uvjeti mjerenja: EW: 55 C, LW: 65 C; 1 m ispred jedinice; integrirani dizajn (+ spremnik) 2 Uvjeti mjerenja: EW: 70 C, LW: 80 C; 1 m ispred jedinice; integrirani dizajn (+ spremnik) VANJSKA JEDINICA JEDNOFAZNA TROFAZNA S DONJIM PLOČASTIM GRIJAČEM 3 ERRQ011AV1 ERRQ014AV1 ERRQ016AV1 ERRQ011AY1 ERRQ014AY1 ERRQ016AY1 BEZ DONJEGA PLOČASTOG GRIJAČA 3 ERSQ011AV1 ERSQ014AV1 ERSQ016AV1 ERSQ011AY1 ERSQ014AY1 ERSQ016AY1 Dimenzije VxŠxD mm 1.345x900x x900x320 Nominalni učin grijanja grijanje kw Nominalna snaga 1 grijanje kw 3,57 4,66 5,57 3,57 4,66 5,57 COP 1 3,08 3,00 2,88 3,08 3,00 2,88 Nominalna snaga 2 grijanje kw 4,40 5,65 6,65 4,40 5,65 6,65 COP 2 2,50 2,48 2,41 2,50 2,48 2,41 Radno područje grijanje C -20~20-20~20 ptv za domaćinstvo C -20~35-20~35 Razina zvučne snage grijanje dba Razina zvučnoga tlaka grijanje dba Težina kg Količina freona R-410A kg 4,5 4,5 Napajanje 1~/50 Hz/230 V 3~/50 Hz/400 V Preporučeni osigurači A Uvjeti mjerenja: EW: 55 C, LW: 65 C, T = 10 C; uvjeti okoline: 7 CDB/6 CWB 2 Uvjeti mjerenja: EW: 70 C, LW: 80 C, T = 10 C; uvjeti okoline: 7 CDB/6 CWB 3 donji pločasti grijač = zaštita od smrzavanja u hladnoj klimi 40

41 TEHNIČKE SPECIFIKACIJE 2B/ TEHNIČKI PODACI - OPCIJE SPREMNIK POTOŠNE TOPLE VODE U DOMAĆINSTVU EKHTS200A EKHTS260A Zapremina l Maks. temperatura vode C 75 Dimenzije VxŠxD mm 1.335x600x x600x695 Dimenzije - integrirano u unutrašnju jedinicu VxŠxD mm 2.010x600x x600x695 Materijal kućišta Premazani lim Boja Metalik-siva Težina praznoga spremnika kg Spremnik Materijal Nehrđajući čelik (DIN ) SPREMNIKPOTROŠNE TOPLE VODE U DOMAĆINSTVU SA SOLARNIM SPOJEM EKHWP300A EKHWP500A Metoda ugradnje Parapetna jedinica Boja kućišta Prašnjavo-siva - RAL 7037 Materijal kućišta Polipropilen otporan na udarce Zapremina l Maksimalna temperatura vode C Dimenzije VxŠxD mm 1.590x595x x790x790 Težina praznoga spremnika kg Materijal Nehrđajući čelik 1,4404 Izmjenjivač Volumen l 27,8 28,4 topline tople vode Maksimalni radni tlak bar 6 6 u domaćinstvu Površina izmjenjivača topline m2 5,7 5,9 Prosj. spec. toplin. učinak W/K Materijal Nehrđajući čelik 1,4404 Izmjenjivač Volumen l 12,3 17,4 punjenja Površina izmjenjivača topline m2 2,5 3,7 Prosj. spec. toplin. učinak W/K Materijal Nehrđajući čelik 1,4404 Izmjenjivač Volumen l - 5 pomoćnoga solarnog grijanja Površina izmjenjivača topline m2-1,0 Prosj. spec. toplin. učinak W/K STANICA PUMPE EKSRPS3 Metoda ugradnje Na strani spremnika Dimenzije VxŠxD mm 815x230x142 Napajanje 230 V / 50 Hz Maks. utrošak električne energije 245 Regulacija Digitalna diferencijalna regulacija Maks. utrošak elektr. energije upravlj. jed. W 2 Osjetnik temperature solarne ploče Pt1000 Osjetnik spremnika za čuvanje PTC Osjetnik dolazne temperature i protoka (opcija) Signal napona (3,5 V DC) SOLARNI KOLEKTOR EKSV26P EKSH26P Položaj Okomito Vodoravno Dimenzije VxŠxD mm 2.000x1.300x x2.000x85 Vanjska površina m2 2,60 Površina apsorbera m2 2,36 Težina kg 42 Sadržaj vode l 1,7 2,1 Apsorber Registar bakrenih cijevi s laserski zavarenom visoko selektivnom pločom obloženom aluminijem Premaz Mikroterm (apsorpcija maks. 96%, emisija oko 5% +/- 2% Ostakljenje Jednoslojno zaštitno staklo, prijenos +/- 92% Toplinska izolacija Mineralna vuna, 50 mm Maks. pad tlaka pri 100 l/min mbar 3 0,5 Dopušteni kut krova od 15 do 80 Maks. temperatura pri mirovanju C 200 Maks. radni tlak bar 6 Kolektori su otporni na mirovanje dulje vrijeme i ispitani su na toplinski šok. Minimalni učinak kolektora veći od 525 kwh/m2 pri omjeru pokrivenosti 40%, mjesto Würzburg, Njemačka. 41

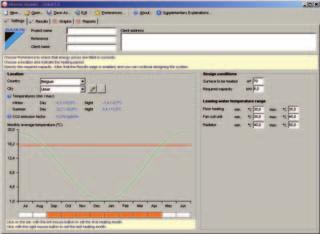

42 PROGRAM PROGRAM ZA ODABIR Program za Daikin Althermu omogućuje brzi i jednostavni prikaz prednosti sustava Daikin Altherma. Kada unesete određeni broj parametara kao što su mjesto, površina koju treba grijati, potrebna snaga grijanja, ulazna i izlazna temperatura vode u distribucijskoj mreži i lokalne cijene energije, program prikazuje sljedeće detalje simulacije: 1. Popis materijala s tehničkim specifikacijama 2. Grafika simulacije: a) Potrebna i raspoloživa snaga grijanja s pokazateljem SPF-a (ili sezonskoga COP-a) b) Trajanje razdoblja grijanja kao funkcija vanjske temperature c) Godišnji trošak energije u usporedbi sa sustavom grijanja koji troši plin ili loživo ulje d) Godišnja količina emisije CO 2 u tonama u usporedbi sa sustavom grijanja koji troši plin ili loživo ulje e) Mjesečni utrošak energije u kwh f ) Mjesečni trošak energije g) Ukupna količina toplinske energije u kwh kao funkcija vanjske temperature h) Zračenje topline na m 2 (u kwh/m 2 ) mjesečno Svi su podaci prikupljeni u odvojenome izvještaju. Ako ste zainteresirani za ovaj program, kontaktirajte ovlaštenog partnera Utrošak energije (kwh) Dnevni rad dizalice topline Noćni rad dizalice topline 0 Sij Velj Ožu Tra Svi Lip Srp Kol Ruj Lis Stu Pro Mjesec Dnevni rad električnog elementa Noćni rad električnog elementa 42

43 DAIKIN ALTHERMA JESTE LI ZNALI...? Daikin ima više od 50 godina iskustva s dizalicama topline i svake godine opskrbljuje više od jedan milijun uređaja domovima i komercijalnim prostorima. 43

44 DAIKIN, POUZDANI PARTNER. Daikin je stručnjak za sustave klimatizacije u privatnim domovima te velikim komercijalnim i industrijskim prostorima. Ulažemo veliki trud kako bismo osigurali da vaši kupci budu 100% zadovoljni. VISOKOKVALITETNI, INOVATIVNI PROIZVODI Inovacija i kvaliteta uvijek su bili bit Daikinove filozofije. Cijeli Daikinov tim neprestano se školuje kako bi pružio optimalne informacije i savjete. ČISTI OKOLIŠ Kada kupac donese Daikinov proizvod u svoj dom, on značajno doprinosi očuvanju okoliša. Pri proizvodnji ugodnoga sustava za kupca težimo utrošku održive energije, recikliranju proizvoda i smanjenju otpada. Daikin strogo primjenjuje načela ekološkoga dizajna i tako ograničava uporabu materijala koji su štetni za okoliš. Jedinstveni položaj tvrtke Daikin kao proizvođača klimatizacijske opreme, kompresora i rashladnih sredstava približio je tvrtku Daikin pitanjima očuvanja okoliša. Već nekoliko godina tvrtka Daikin namjerava postati vodeća u pružanju proizvoda koji imaju ograničeni utjecaj na okoliš. Ovaj izazov zahtijeva ekološki koncept i razvijanje širokog asortimana proizvoda i sustava za upravljanje energijom koji štede energiju i smanjuju otpad. Visokotemperaturne jedinice Daikin Altherma nisu uključene u opseg programa za certifikaciju Euroventa. DAIKIN AIRCONDITINING CENTRAL EUROPE - Predstavnistvo u Republici Hrvatskoj Budmanijeva 5, Zagreb, Croatia Tel.: +385/1/ , Fax: +385/1/ , office@daikin.at, Ovaj letak sačinjen je samo radi informacije i ne predstavlja obvezujuću ponudu tvrtke Daikin Europe N.V. Tvrtka Daikin Europe N.V. pripremila je sadržaj ovoga letka prema svome najboljem znanju. Cijeli sadržaj te opis proizvoda i usluga predstavljenih u ovome katalogu ne podrazumijevaju izričito ili implicirano jamstvo za kompletnost, točnost, pouzdanost ili prikladnost u određene svrhe. Tehničke specifikacije podložne su promjenama bez prethodne obavijesti. Daikin Europe N.V. izričito odbija svaku odgovornost za sve izravne ili neizravne štete, u najširem smislu, na temelju uporabe i/ili tumačenja ovoga letka ili koje su povezane s njima. Čitav je sadržaj zaštićen autorskim pravima tvrtke Daikin Europe N.V. Daikinove proizvode distribuira: ECPHR CD 01/10 Autorsko pravo Daikin Trenutačno izdanje poništava verziju ECPHR Odgovorni urednik: Daikin Europe N.V., Zandvoordestraat 300, B-8400 Oostende
