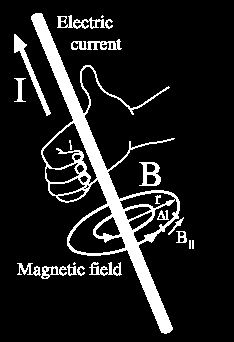

1 U témy na opakovanie alt. 1 Magnetické pole U01: Akým spôsobom môžeme určiť severný pól cievky pripojenej na zdroj jednosmerného napätia? (použite Ampérové pravidlo pravej ruky) Magnetické pole cievky Ampérovo pravidlo pravej ruky pre cievku: Ak uchopíme do pravej ruky cievku tak, aby prsty smerovali v smere prúdu, odklonený palec ukazuje severný pól cievky (smer indukčných čiar). Príčinou vzniku magnetického poľa v okolí vodiča je elektrický prúd. U02: Ako určíme smer vychyľovania vodiča v magnetickom poli? Vysvetlite to pomocou Flemingoveho pravidla ľavej ruky. Pohyb vodiča v magnetickom poli Magnetické pole vodiča a MP (magnetické pole magnetu) na seba navzájom pôsobia. Sila, ktorou pôsobí MP na vodič, závisí od magnetickej indukcie B, od prúdu I prechadzajúceho vodičom a od aktívnej dĺžky vodiča l (na ktorú pôsobí MP). Pre F v homogénnom MP platí: F=B.I.l.sin α α-je uhol, ktorý zviera vodič s indukčnými čiarami. Orientáciu sily, ktorá pôsobí na vodič v MP určíme Flemingovým pravidlom ľavej ruky: ľavú ruku položíme na vodič tak, aby indukčné čiary smerovali do dlane, prsty ukazovali smer prúdu, potom palec ukaže smer sily, ktorou pôsobí MP na vodič. U03: Smer prúdu vo vodiči v ktorom sa indukuje napätie môžeme určiť Flemingovým pravidlom pravej ruky vysvetlite ako. Lenzovo pravidlo: Pri elektromagnetickej indukcii ma prúd vždy taký smer, že svojimi účinkami bráni zmene, ktorá je jeho príčinou. Flemingovo pravidlo pravej ruky: Pravú ruku položíme na vodič tak, aby indukčné čiary vstupovali do dlane a odvrátený palec ukazoval orientáciu rýchlosti (pohybu) vodiča, potom prsty ukazujú smer elektrického prúdu vo vodiči. U04: Akým spôsobom určíme magnetické pole priameho vodiča, ktorým tečie jednosmerný prúd? (použite Ampérové pravidlo pravej ruky) Magnetické pole priameho vodiča El. prúd, ktorý prechádza priamym vodičom vytvára okolo seba mag. pole- indukčné čiary sú tvaru sustredených kružníc. Orientáciu indukčných čiar určujeme Ampérovým pravidlom pravej ruky: pravú ruku položíme na vodič tak, aby odklonený palec ukazoval dohodnutý smer prúdu, potom indukčné čiary sú orientované v smere pokrčených prstov okolo vodiča (pravotočivá skrutka, vývrtka).

2 Jednosmerný prúd U05: Napíšte vzťahy pre Ohmov zákon. Graficky vyjadrite závislosť, že ak prúd prechádza vodičom (alebo rezistorom) s konštantným odporom R, tento prúd je priamo úmerný napätiu U medzi koncami vodiča (alebo vývodmi rezistora) túto závislosť graficky vyjadrite pre R = 5 Ω, R = 10 Ω a R = 20Ω. Vzťahy: U = R. I I = R U pri U = 0 V je i prúd I = 0 A R = I = R U U I - pre R = 5 Ω zvolme U = 3 V vtedy I = 5 3 = 0,6 A - pre R = 10 Ω zvolme U = 5 V...I = 0,5 V - pre R = 20 Ω zvolme U = 8 V... I = 0,4 V U06: Ako vyjadríme elektrickú prácu a elektrický výkon pri jednosmernom prúde a v akých jednotkách elektrickú prácu a elektrický výkon vyjadrujeme? Elektrická práca W = U.I.t Elektrickú prácu vyjadrujeme ako súčin napätia a prúdu a času, Výkon jednosmerného prúdu P = U.I Jednotkou výkonu je watt (W). Jeden wat je výkon, pri ktorom sa rovnomerne vykoná práca jedného joulu za jednu sekundu. Ak do výrazu P = U.I dosadíme za U výraz U = R.I, potom výkon P = U.I = I.R.I = R.I 2 U U U 2 Ak do výrazu P = U.I dosadíme za I výraz I =, potom výkon P = U.I = U = R R R U07: Vysvetlite spôsob zapájania rezistorov do série a paralelné zapájanie. Ako vypočítame celkové odpory pri zapojení do série a paralelne? R 12 = R1.R 2 R R 1 2 R 123 = R R R 3 R 3 R = R 1 + R 2 + R 3 alebo: 1 R 1 R 1 R R 3

3 U08: Podľa obrázku vysvetlite Prvý Kirchhoffov zákon. Súčet prúdov do uzla vchádzajúcich sa rovná súčtu prúdov z uzla vychádzajúcich I1 + I2 + I3 = I4 + I5 U09: Vysvetlite k akému účelu je potrebný delič napätia. Ak poznáme napätie zdroja U, ako vypočítame odpory rezistorov, aby sme dostali potrebné napätie U 2? Nezaťažený delič: Deliče napätia Deliče napätia sa použivajú keď potrebujeme nižšie napätie ako je na svorkách zdroja. Delič napätia je v podstate rezistor R s odbočkou, ktorá ho rozdeľuje na dva diely s odpormi R 1 a R 2. Z nezaťaženého deliča prúd neodoberáme a zo zaťaženého deliča odoberáme prúd. I = R U pričom R = R 1 + R 2 I = U/(R 1 + R 2 ) I je prúd dodávaný do deliča I = U 1 / R 1 I = U 2 / R 2 >>>>>> U 1 / R 1 = U 2 / R 2 >>>>> pomer napätí: U 1 / U 2 = R 1 / R 2 I = U / R I = U 2 / R 2 >>>>> U / R = U 2 / R 2 >>>>> U 2 = U. (R 2 / R ) = U. {R 2 /(R 1 + R 2 )} Striedavý prúd a výroba a prenos elektrickej energie U10: Vysvetlite ako v generátoroch v alternátoroch získavame striedavé napätie sínusového priebehu. - závit v magnetickom poli (Sever Juh), - začiatok a koniec závitu sú pripojené na krúžky, pomocou kief je z krúžkov vyvedené napätie na svorky generátora, - generátor alternátor sa skladá zo statora a rotora - Časovo premenený elektricky prúd, ktorého časový priebeh je znázornený sínusoidou, nazýva sa striedavý prúd. - Perioda striedavého napätia - T, je časový interval, v ktorom prebehli jedenkrát všetky zmeny striedavého napätia - Jednotkou periody striedavého napätia je sekunda - s - Frekvencia počet period napätia za jednotku času, teda za jednu sekundu - Značka frekvencie striedavého napätia je malé tlačené f - jednotka frekvencie je hertz (Hz) - Medzi periodou a frekvenciou striedavého napätia platí vzťah: f = 1/ T

4 U11: Podľa obrázku vysvetlite aký priebeh (v obvode striedavého prúdu) majú prúd a napätie ak je v bobvode len rezistor alebo len cievka (indukčnosť) alebo len kondenzátor (kapacita). Pre striedavý prúd v obvode s rezistorom možno použiť Ohmov zákon aj Kirchhofové zákony. Prúd a napätie sú vo fáze, to znamená, že niesú vzájomne fázovo posunuté a zvierajú nulový uhol. V obvode s cievkou vzniká amplitúda napätia skôr ako amplitúda prúdu. Prúd je oneskorený za napätím o štvrtinu periódy. V obvode s cievkou vzniká pre striedavý prúd prekážka, ktorá charakterizuje veličina,indukčná reaktancia X L V obvode s kondenzátorom, striedavý prúd predbieha napätie o štvrtinu periódy (90 ). Kondenzátor vytvára prechodu striedavého prúdu prekážku-je to kapacitná reaktancia X C (kapacitny odpor) U12: Ktoré sú charakteristické hodnoty striedavých veličín? Efektívna hodnota striedavého napätia U ef (alebo len U) alebo prúdu I ef (alebo len I) je myslená hodnota jednosmerného prúdu, ktorý v rezistore za rovnaký čas vyvolá rovnaké tepelné účinky ako uvažovaný striedavý prúd. U ef = U max = 0,7. Umax I ef = 2 I max 2 = 0,7. Imax Z toho: U max = 2. U ef = 1,41. U ef I max = 2. I ef = 1,41. I ef U13: Nakreslite trojuholník výkonov striedavého prúdu a matematickým zápisom vyjadrite jednotlivé výkony. Výkon v obvode striedavého prúdu výkonový trojuholník Výkon striedavého prúdu P = U.I v obvode len rezistor), inak platí: - tento vzťah platí len vtedy ak sú napätie a prúd vo fáze (ak je Činný výkon P = U. I. cos φ [W] z toho U = P I.cos Jalový výkon Q = U. I. sin φ [var] dosadíme za U.I zo vzorca pre S Q = S. sin φ Zdanlivý výkon S = U. I [VA] dosadíme za U S = P. I = I.cos P cos

5 Elektrické stroje netočivé Transformátory U14: Nakreslite a vysvetlite princíp a konštrukciu jednofázového transformátora. Transformátor (slangovo nazývaný aj trafo) je netočivý elektrický stroj, umožňujúci prenos elektrickej energie z jedného elektrického obvodu do druhého pomocou elektromagnetickej indukcie. Striedavý prúd v prvom (primárnom) obvode vytvára premenlivé magnetické pole, ktoré následne indukuje striedavé napätie v druhom (sekundárnom) obvode, ktorým začne tiecť prúd. Transformátor sa skladá z dvoch (prípadne viacerých) cievok (nazývaných vinutie) umiestnených tak, aby bola medzi nimi čo najväčšia vzájomná magnetická väzba. Kvôli zvýšeniu magnetickej väzby sa takmer vždy používa feromagnetické jadro, a často sú cievky navinuté jedna na druhej na spoločnej kostričke (vtedy sa podľa potreby rieši aj ich vzájomná elektrická izolácia dodatočnou izolačnou vrstvou). Transformátory pripájané na elektrickú rozvodnú sieť majú kvôli bezpečnosti vinutia ešte dodatočne prekryté ďalšou izolačnou vrstvou, prípadne sú zaliate do vhodnej zalievacej hmoty. Cievka, ktorá je pripojená na zdroj napätia je nazývaná primárne vinutie, ostatné cievky sú nazývané sekundárne vinutie (vinutia). Vinutia majú niekedy vyvedené aj niektoré nekoncové body, ktoré sa nazývajú odbočky. - Analogicky k cievkam patrí napätie na primárnom a sekundárnom vinutí, ktoré sa nazýva primárne a sekundárne napätie (V p a V s ). - Ak primárne napätie je väčšie ako sekundárne, hovorí sa o transformácii nadol, inak o transformácii nahor; - pomer medzi primárnym a sekundárnym napätím sa nazýva transformačný pomer - tento závisí najmä od pomeru počtu závitov jednotlivých vinutí. Počet závitov na 1 Volt Počet závitov na Volt sa ráta: n = 45 / S kde: n - počet závitov [-], S - prierezu jadra [cm 2 ] U15: Vysvetlite ako funguje jednofázový transformátor za podmienok: transformátor naprázdno, zaťažený transformátor a transformátor nakrátko. Transformátor naprázdno Ak pripojíme vinutie na striedavé napätie U 1 a na výstupné vinutie nepripojíme žiadnu záťaž, hovoríme, že transformátor pracuje naprázdno. Transformátor predstavuje pre sieť indukčnú záťaž prúd v primárnej cievke je posunutý oproti napätiu takmer o 90 U 1 N Transformačný pomer p = = 1 U 2 N 2

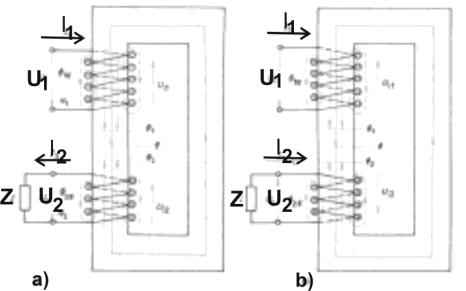

6 a) obidve vinutia sú pravotočivé b) vstupné vinutie je pravotočivé, výstupné vinutie je ľavotočivé Zaťažený transformátor Pri zaťaženom transformátore výstupné napätie U 2 vyvolá vo vonkajšom obvode prúd I 2, ktorý prechádza vinutím N 2 a v jadre budí indukčný tok Φ 2, ktorý pôsobí proti toku Φ 1. Pri odľahčení transformátora sa zmenší prúd I 2 a tým sa zmenší i tok Φ 2, čo spôsobí, že sa na okamih zväčší výsledný tok Φ, ktorý vo vstupnom vinutí indukuje vyššíe napätie --- pri väčšom zaťažení to funguje opačne. Transformátor nakrátko Výstupné svorky transformátora nakrátko sú spojené bezodporovou spojkou Výstupné napätie U 2 sa rovná nule a celé vstupné napätie U 1 sa spotrebuje vo vinutí transformátora. Ustálený prúd nakrátko I 1k = Z U 1 kde Z je impedancia transformátora. Bežné transformátory majú malú impedanciu. Úbytky napätí sú malé a preto skratové prúdy sú veľké a pre transformátory nebezpečné, pretože namáhajú vinutie tepelne i mechanicky. Vinutia transformátorov musia byť dobre upevnené, aby vydržali prvý náraz dynamických síl pri skrate. U16: Nakreslite a vysvetlite konštrukciu trojfázového transformátora. Rozmiestnenie vinutí: Vnútorné zapojenie vinutí Zapojenie transformátora Hodnoty: Združené napätie: Uz = Uf. 3 Výkon pri zapojení sekundáru trojuholník alebo hviezda na tej istej záťaži: P t = P h. 3 Kde je: U f fázové napätie, U z združené napätie, P t výkon pri zapojení do hviezdy, P h výkon pri zapoj. do hviezdy

7 U17: Nakreslite a vysvetlite princíp autotransformátora. Autotransformátor Obvod s autotransformátorom Toroidný regulačný autotransformátor s otočným bežcom AUTOTRANSFORMÁTOR - Ide vlastne len o jedinú cievku s odbočkou. Autotransformátor nezabezpečuje galvanické (a tým ani bezpečnostné) oddelenie! Autotransformátory sa využívajú napr. v regulovaných zdrojoch striedavého napätia, v zapaľovacích cievkach automobilov, ako transformátory trakčného napätia v elektrických lokomotívach, pretože majú pri rovnakom prenášanom výkone nižšiu hmotnosť ako transformátory s oddelenými vinutiami. Elektrické stroje točivé Generátory a Motory U18: Vysvetlite ako vzniká otáčavé magnetické pole. Vysvetlite princíp činnosti synchrónneho generátora. Otáčavé magnetické pole Ak budeme trvalým magnetom otáčať okolo osi, bude sa otáčať aj magnetické pole (pozn.: trvalý magnet má dva póly: severný a južný). Takémuto magnetickému poľu hovoríme otáčavé (točivé) magnetické pole. Je to magnetické pole, ktoré plynule mení svoj smer, ale jeho veľkosť sa nemení. Ak sa takýto trvalý magnet otáča ako rotor v dutine statora elektrického stroja (pozri obrázok) a na statore sú po obvode rovnomerne uložené tri vinutia (vzájomne posunuté o 120 ), vo vinutiach statora sa indukujú (vytvárajú) napätia s fázovým posunom 120 tak ako je to na obrázku. Napätia majú sínusový priebeh. V praxi sa magnetické pole rotora nevytvára pevným magnetom ale rotor obsahuje vinutia napájané elektrickým prúdom, ktoré vytvárajú magnetické pole (pozri obrázok vpravo).

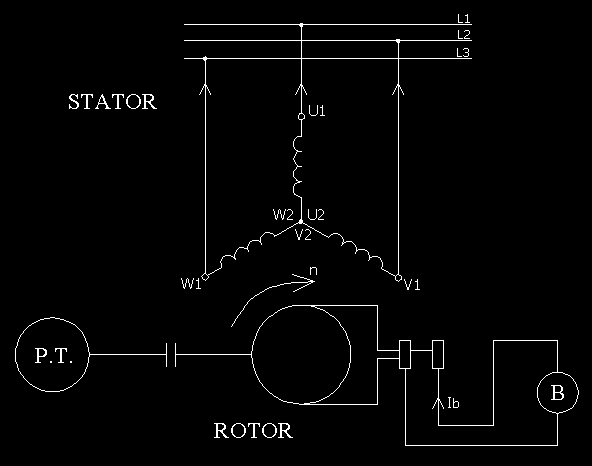

8 U19: Popíšte dva druhy rotorov, ktoré sa používajú v synchrónnych generátoroch a vysvetlite, ktorý druh rotora sa používa pri otáčaní rotora parnou turbínou. Vyjadrené póly Hladký rotor Podľa toho akou turbínou je rotor poháňaný, poznáme dva typy generátorov: turboalternátor - rotor je poháňaný parnou alebo plynovou turbínou hydroalternátor - rotor je poháňaný vodnou turbínou (Peltonovou, Kaplanovou, Francisovou) s vyjadrenými pólmi - rotor je zložený z rotorového kolesa, na ktorom je upevnený určitý počet pólov - najčastejšie 88 pólových dvojíc. Zjavne vidno, že počet pólových dvojíc je dosť veľký a všeobecne sa tento typ rotora vyjadruje vzťahom pre počet pólových dvojíc : 2p > 4. Tento rotor sa používa ako hydroalternátor, lebo voda nevytvorí až taký veľký krútiaci moment a na hriadeľ nepôsobí taká veľká odstredivá sila, aká by bola v prípade pary s hladkým rotorom - rotor je podlhovastý valec z jedného kusa kvalitnej legovanej ocele (3% Ni, 0,3% C), na obvode ktorého sú vyfrézované drážky. V nich je izolovane uložené budiace vinutie. Keďže je to hladký valec, zjavne vidno, že počet pólových dvojíc je dosť malý - presne jedna pólová dvojica a všeobecne sa tento typ rotora vyjadruje vzťahom pre počet pólových dvojíc : 2p = 2. Tento rotor sa používa ako turboalternátor, lebo para vytvorí veľký krútiaci moment a na hriadeľ pôsobí veľká odstredivá sila, akú by rotor s vyjadrenými pólmi nevydržal U20: Vysvetlite princíp činnosti synchrónneho motora. Synchronný motor má rovnakú konštrukciu ako alternátor. Každý alternátor je možné použiť ako synchronný motor a naopak. Synchronné motory Krokový motor Ak synchronný motor pripojíme na trojfázovú sieť, odoberá z nej trojfázový prúd, ktorý v statore vytvára točivé magnetické pole. Rotor motora budíme jednosmerným prúdom (rovnako ako v alternátore) jednosmerný prúd vedieme do cievok jednotlivých pólov rotora počet pólov rotora zodpovedá počtu pólov statora. Ak je rotor v pokoji a stator je pripojený na trojfázovú striedavú sieť a rotor je budený z budiča, striedavé magnetické pole statora sa veľmi rýchlo točí (je točivé) ale rotor sa neroztočí je to vplyvom hmotnosti rotora. Ak však rotor roztočíme na synchronné otáčky a stator pripojíme na trojfázovú striedavú sieť, rotor sa bude ďalej otáčať synchronne s točivým magnetickým poľom statora aj keď pomocný (roztáčací) motor od neho odpojíme.

9 U21: Vysvetlite princíp spúšťania synchrónneho motora, ktorý má statorové vinutie rozdelené do dvoch vetiev. Prečo má stator dve vinutia? Synchronné motory majú na rotore rozbehové vinutie. Takéto motory voláme autosynchronné. Pri spúšťaní malých motorov sa stator pripojí na sieť buď priamo, alebo prepínačom hviezda-trojuholník. V statore vznikne točivé magnetické pole, ktoré pretína rozbehové vinutie na rotore a v tomto vinutí indukuje napätie. Toto napätie vyvolá vo vinutí veľký prúd tento prúd silovými účinkami roztočí rotor v zmysle točivého magnetického poľa. Rotor sa takto rozbehne takmer na synchronné otáčky a po nabudení ho synchronizujúca sila vtiahne do synchronizmu. V tomto prípade: Statorové vinutie je rozdelené do dvoch vinutí. Pri spúšťaní veľkých motorov takýmto spôsobom (s rozbehovým vinutím) sa musí budič odpojiť a budiace vinutie tohto synchronného motora sa musí spojiť buď nakrátko alebo cez ochranný rezistor. Robí sa to preto, aby sa toto budiace vinutie pri spúšťaní motora nepoškodilo, lebo sa v ňom indukuje napätie. Pri malých motoroch môže byť rotor trvalo pripojený na budiace napätie. Statorový prúd pri asynchronnom spúšťaní dosahuje 5 násobok až 7 násobok nominálneho prúdu, preto pri veľkých motoroch sa spúšťa cez tlmivku zapojenú do uzla statorového vinutia. U22: Vysvetlite princíp činnosti krokového motora. Krokový elektromotor Krokový motor je synchrónny motor (rotor sa točí rovnakou rýchlosťou ako točivé magnetické pole v statore). Točivé magnetické pole ale nie je vytvárané striedavým prúdom, ale postupným zapínaním jednotlivých cievok statora. U23: Vysvetlite čo je pri striedavom prúde účinník, čo je kompenzácia účinníka a prečo kompenzáciu účinníka robíme. Aby elektrická energia vytvorená v zdroji bola využitá čo najviac na užitočnú prácu, treba, aby jej prenos ku spotrebiču sa uskučnilo pri najpriaznivejšom účinníku. To možno dosiahnuť tým, že prívody ku spotrebiču odľahčíme od dodávky jalového výkonu Q, čiže vykonáme kompenzáciu účinníka pomocou kondenzátorov vyrovnáme fázový posun spôsobený indukčnými spotrebičmi. Pri kompenzácii účinníka využívame známy jav, že pri paralelnom zapojení cievky a kondenzátora je magnetizačný prúd cievky v protifáze s kapacitným prúdom. Potom sa jalový prúd, ktorý prichádza k uzlu, kde sú pripojené cievka a kondenzátor, rovná rozdielu týchto prúdov I j = I L I C a celkový jalový výkon dodaný elektrickým zdrojom do uzla, je Q = Q L Q C Keby sa Q L = Q C, elektrický zdroj aj vedenie by boli od jalového výkonu úplne odľahčené. POZOR! Keby bolo Q C vyššie ako Q L, stal by sa kondenzátor spotrebičom jalového výkonu takémuto stavu hovoríme, že obvod je prekompenzovaný. To sa v praxi nesmie nikdy stať, pretože by pri prevádzke nastal nebezpečný stav paralelná rezonancia. Preto účinník nikdy nekompenzujeme na =1 (cos φ = 1) ale na 0,95.

10 U24: Vysvetlite ako fungujú asynchrónne motory, čo sú sklzové otáčky a čo je sklz. Otáčavé magnetické pole a princíp asynchrónneho motora Otáčavé magnetické pole vznikne v dutine statora s trojfázovým vinutím ak do tohto vinutia zavedieme trojfázový prúd. Indukčný magnetický tok má stálu hodnotu a magnetické pole sa otáča synchrónnymi otáčkami. 60f n S = (min -1 ) p kde: f je frekvencia (Hz) p počet pólových dvojíc Pri frekvencii 50 Hz otáčky otáčavého magnetického poľa závisia iba od počtu pólových dvojíc, takže výpočtom dostaneme, že magnetické pole môže mať otáčky 3000 min -1, 1500 min -1, 1000 min -1, 750 min -1, 600 min -1, atď. Ak do dutiny statora vložíme rotor s uzavretým vinurtím, otáčavé magnetické pole bude pretínať vodiče rotorového vinutia a indukuje v nich napätie, ktoré vinutím pretlačí prúd. Stator trojfázového asynchrónneho motora Vieme, že na vodiče, ktoré sa nachádzajú v magnetickom poli a ktorými prechádza prúd, pôsobia sily. Súhrn všetkých síl, ktoré pôsobia na obvode rotora, dáva točivý moment, ktorý otáča rotorom v zmysle pohybu otáčavého magnetického poľa. Keby sa nezaťažený rotor otáčal synchrónnymi otáčkami, prestalo by pretínanie jeho vinutia magnetickým poľom a tým by prestalo i indukovanie prúdov do rotora a rotor by sa ďalej otáčal len zotrvačnosťou. Ale otáčky rotora sú trocha menšie ako synchrónne otáčky (otáčky magnetického poľa statora), takže pretínanie vodičov vinutia rotora neustane - a preto, že otáčky rotora (n) nie sú synchrónne s otáčkami magnetického poľa statora (n S ), týmto motorom sa hovorí asynchrónne. Sklzové otáčky Rozdiel synchrónnyh otáčok n S a otáčok rotora n sú sklzové otáčky. Pomer sklzových otáčok a synchrónnych otáčok je sklz ns n s =. 100 (%) n Sklz býva pri malých motoroch až 10 %, pri veľkých motoroch 1 %. p V rotore sa indukuje napätie s frekvenciou f 2, ktorá odpovedá sklzovým otáčkam f 2 = (ns n) 60 Rotorová frekvencia klesá so sklzom a preto sa volá sklzová frekvencia. S

11 U25: Popíšte konštrukciu motora nakrátko. MOTOR NAKRÁTKO Motor nakrátko: Motor sa skladá zo statora a rotora. Stator má rovnakú konštrukciu ako stator synchrónného stroja. Vo vnútri plášťa elektromotora je magnetický obvod z elektrotechnických plechov. Na vnútornom obvode statora sú drážky, v ktorých je uložené trojfázové vinutie. Začiatky a konce vinutí sú vyvedené na svorkovnicu, kde je možné vinutie spojiť do hviezdy alebo do trojuholníka. - hore: stator a rotor motora, Zapojenie do hviezdy ROTOR NAKRÁTKO - vpravo: schéma motora Nakrátko Schéma motora nakrátko Zapojenie do trojuholníka - hore: vinutie rotora nakrátko (klietka), - vľavo svorkovnica trojfázového asynchrónneho motora STATOR je pri trojfázových asynchrónnych motoroch rovnaký asynchrónne motory sa od seba odlišujú len vyhotovením rotora. Rotor nakrátko má vinutie z neizolovaných tyčí, vložených do drážok rotora. Na zlepšenie záberového momentu a zníženie hluku pri rozbehu a chode motora sú drážky na vonkajšom obvode rotora zošikmené. Tyče sú na obidvoch stranách rotora spojené vodivými kruhmi nakrátko, takže vinutie tvorí klietku. Klietka sa v súčasnosti vyrába spolu aj s lopatkami ventilátora, ktorý slúži na chladenie vinutí elektromotora. Motor nakrátko - je najrozšírenejším motorom, pretože je funkčne i konštrukčne jednoduchý, prevádzkovo spoľahlivý, bezpečný, pohodlne sa spúšťa, rozbieha sa pomerne s dobrým záberovým momentom, pri premenlivom zaťažení sú jeho otáčky takmer stále, nevyžaduje odbornú obsluhu a jeho údržba je jednoduchá. - Pri spúšťaní však spôsobuje veľký prúdový náraz, a tým aj pokles napätia v sieti. Jeho otáčky možno meniť len v hrubých skokoch alebo zmenou frekvencie, pri malom zaťažení zhoršuje účinník siete. - Používa sa na pohon odstredivých čerpadiel, ventilátorov, výťahov, obrábacích strojov a pod. - Pre jeho jednoduché ovládanie je vhodný pre automatické diaľkové riadenie.

12 U26: Popíšte konštrukciu krúžkového motora a spôsob spúšťania krúžkového motora. Rotor krúžkového motora má trojfázové vinutie z izolovaných vodičov, uložené izolovane v drážkach rotorového zväzku plechov. Zberacie krúžky - Vinutie rotora je spravidla spojené do hviezdy a tri konce vinutí sú pripojené na tri vzájomne izolované zberacie krúžky, ktoré sú upevnené na hriadeli rotora. Grafitové kefy Na zberacie krúžky priliehajú grafitové kefy, na ktoré je prívod z rotorovej svorkovnice, ktorá býva umiestnená na prednom štíte motora. Spúšťač Na svorky rotorovej svorkovnice sa pripája spúšťač, ktorým sa zväčšuje odpor rotorového vinutia. Odklápač kief - Väčšie motory majú odklápač kief so spojovačom nakrátko, ktorým sa po dokončení rozbehu motora najskôr spoja zberacie krúžky nakrátko a až potom sa kefy zodvihnú, aby zbytočne neobrusovali zberacie krúžky. Odklápač kief sa ovláda ručnou pákou alebo kolieskom na prednom štíte motora. Menšie motory nemajú odklápač kief. Asynchrónny krúžkový motor je vhodný tam, kde sa vyžaduje veľký záberový moment, pre najťažší dĺhotrvajúci rozbeh s veľkým zotrvačnýn momentom a pre pohon vyžadujúci prechodnú zmenu otáčťok. Sú tiež použité pre špeciálne pohony, ako napr. pri žeriavoch. U27: Popíšte jednofázový asynchrónny motor a vysvetlite princíp rozbehu takéhoto motora. Do akého výkonu jednofázového asynchrńneho motora je možné takýto motor priamo pripájať na sieť? Otáčavé magnetické pole a princíp asynchrónneho motora Otáčavé magnetické pole vznikne v dutine statora s trojfázovým vinutím ak do tohto vinutia zavedieme trojfázový prúd. Indukčný magnetický tok má stálu hodnotu a magnetické pole sa otáča synchrónnymi otáčkami. 60f n S = (min -1 ) p kde: f je frekvencia (Hz) p počet pólových dvojíc Pri frekvencii 50 Hz otáčky otáčavého magnetického poľa závisia iba od počtu pólových dvojíc, takže výpočtom dostaneme, že magnetické pole môže mať otáčky 3000 min -1, 1500 min -1, 1000 min -1, 750 min -1, 600 min -1, atď. Ak do dutiny statora vložíme rotor s uzavretým vinutím, otáčavé magnetické pole bude pretínať vodiče rotorového vinutia a indukuje v nich napätie, ktoré vinutím pretlačí prúd.

13 sily. Vieme, že na vodiče, ktoré sa nachádzajú v magnetickom poli a ktorými prechádza prúd, pôsobia Súhrn všetkých síl, ktoré pôsobia na obvode rotora, dáva točivý moment, ktorý otáča rotorom v zmysle pohybu otáčavého magnetického poľa. Keby sa nezaťažený rotor otáčal synchrónnymi otáčkami, prestalo by pretínanie jeho vinutia magnetickým poľom a tým by prestalo i indukovanie prúdov do rotora a rotor by sa ďalej otáčal len zotrvačnosťou. Ale otáčky rotora sú trocha menšie ako synchrónne otáčky (otáčky magnetického poľa statora), takže pretínanie vodičov vinutia rotora neustane - a preto, že otáčky rotora (n) nie sú synchrónne s otáčkami magnetického poľa statora (n S ), týmto motorom sa hovorí asynchrónne. Sklzové otáčky Rozdiel synchrónnyh otáčok n S a synchrónnych otáčok je sklz a otáčok rotora n sú sklzové otáčky. Pomer sklzových otáčok s = ns n n S. 100 (%) Sklz býva pri malých motoroch až 10 %, pri veľkých motoroch 1 %. p V rotore sa indukuje napätie s frekvenciou f 2, ktorá odpovedá sklzovým otáčkam f 2 = (ns n) 60 Rotorová frekvencia klesá so sklzom a preto sa volá sklzová frekvencia. Výhodou asynchrónneho motora je vysoká spoľahlivosť, jednoduchá konštrukcia a napájanie z bežnej striedavej siete. Napájacie napätie môže byť jednofázové alebo trojfázové. Trojfázové je používanejšie. Asynchrónny znamená, že otáčky rotora sa nezhodujú s otáčkami otáčavého magnetického poľa vytváraného statorom motora a vždy zaostávajú za otáčkami rotujúceho magnetického poľa rotora. Rozdiel medzi otáčkami statora a rotora sa nazýva sklz. Jednofázové motory do výkonu 0,5 kw možno pripojiť priamo na sieť nn. Prúdový náraz nesmie presahovať 7 kva. Väčšie motory sa spúšťajú cez spúšťač. U28: Popíšte konštrukciu dynama (generátora na jednosmerný prúd) a vysvetlite činnosť dynama a popíšte funkciu komutátora. Stator je nehybná časť tvorí ho kostra s budiacim vinutím (budiace vinutie je umiestnené na pólových nadstavcoch statora), ktoré je napájané jednosmerným prúdom. Cievky sú spojené do série tak, aby vzniklo striedanie polarity pólov (Sever Juh Sever Juh -... ). Kotva (rotor) sa otáča v magnetickom poli striedavo pod severným a južným pólom, takže sa stále premagnetováva. Na povrchu kotvy sú drážky do ktorých je uložené vinutie kotvy, ktoré je vhodne prepojené medzi sebou a komutátorom. Pri otáčaní kotvy v magnetickom poli sa vo vinutí kotvy indukuje striedavé napätie, ktoré sa zberacím ústrojenstvom a komutátorom mechanicky usmerní na jednosmerné napätie. Na komutátor dosadajú kefy (uhlíky), ktoré sú pomocou vodičov vyvedené na svorkovnicu. Každá kefa je upevnená v držiaku a pružinou je pritláčaná ku komutátoru. Držiak je pripevnený v prednom ložiskovom štíte v tzv. okuliaroch ich natočením sa kefy nastavia do správnej polohy. Pri zadnom štíte je na hriadeli ventilátor na ochladzovanie vinutia kotvy.

14 Princíp komutátora: Komutátor: a) 2 lamely (jeden závit) b) 4 lamely (2 závity) z) k) Časový priebeh indukovaného napätia (ak je jeden závit) z) priebeh napätia v závite k) priebeh napätia na komutátore - Na obrázkou a) je znázornený otáčajúci sa závit (slučka) medzi dvoma pólmi elektromagnetu. Konce závitu sú pripojené ku dvom polkrúžkom (lamelám). - Pri otáčaní závitu sa v ňom indukuje napätie napätie, ktorého priebeh je na obrázku z). - Kefy sa nehýbu, kladná (+) kefa je vzdy spojená s vodičom (s časťou slučky), ktorý je práve pod južným pólom a záporná krfa (-) je spojená s vodičom, ktorý je pod severným pólom. - Na jednej lamele komutátora je teda vždy + napätie a na druhej napätie; časový priebeh tohto napätia je zobrazený na obrázku k) - Prúd z lamiel komutátora prechádza stále jedným smerom, preto mu hovoríme jednosmerný. Keby sme do magnetického poľa vložili dva závity pripojené ku štyrom lamelám (pozri obrázok b) ), priebeh výsledného napätia by v každej medzere komutátora neklesal až na nulu a napätie by bolo hladšie. Podla spôsobu zapojenia statora delíme dynamá na: 1. Dynamá s cudzím budením budiace vinutie je napájané z cudieho zdroja (akumulátorová batéria, iné dynamo,... ), 2. Dynamá s vlastným budením, ktoré majú budiace vinutie napájané zo svojej kotvy tie rozdeľujeme takto: a) dynamá s paralelným budením, ktoré majú budiace vinutie pripojené paralelne k vinutiu kotvy, b) dynamá so sériovým budením, ktoré majú budiace vinutie zapojené do série s vinutím kotvy, c) dynamá so zmiešaným budením, ktoré majú dve budiace vinutia paralelné a sériové - -- tieto vinutia sa vo svojich magnetizačných účinkoch alebo podporujú to je kompaudné budenie, alebo pôsobia proti sebe to je protikompaudné budenie. Polovodičové meniče U29: Podľa schémy na obrázku, vysvetlite princíp činnosti jednocestného usmerňovača. K usmerňovačom všeobecne: Usmerňovač je elektrické zariadenie, ktoré sa používa na premenu striedavého napätia (striedavého elektrického prúdu) na jednosmerné napätie (jednosmerný elektrický prúd). Opakom usmerňovača je menič (striedač). Väčšina elektronických zariadení potrebuje pre svoju činnosť jednosmerné napätie Usmerňovače sa tiež používajú v napájacích sústavách (trakciách) elektrických trakčných vozidiel (lokomotíva, električka, trolejbus, metro...), z dôvodu jednoduchšieho riešenia pohonu na jednosmerné napätie. V súčasnosti sa takmer výhradne používajú polovodičové usmerňovače na báze kremíka, ktorými boli ostatné zariadenia prakticky vytlačené, i keď nie je vylúčené, že vzniknú nové usmerňovacie technológie, napr. na báze prechodu silikón-karbid.

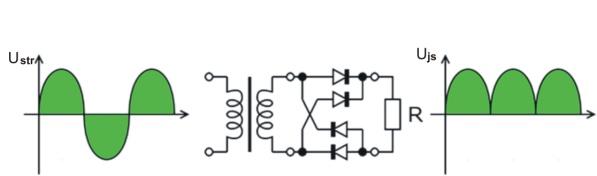

15 JEDNOCESTNÝ USMERŇOVAČ - Je najlacnejší a jednoduchý. Používa sa tam, kde sa na výsledok usmernenia nekladú veľké požiadavky. Vytvára ho usmerňovacia dióda zaradená do jednej cesty striedavého vstupného signálu. U30: Podľa schémy na obrázku, vysvetlite princíp činnosti dvojcestného usmerňovača. K usmerňovačom všeobecne: Ako v úlohe U29. Dvojcestný usmerňovač je dokonalejší, ale zložitejší ako jednocestný. Vyžaduje dve usmerňovacie diódy ale potrebuje transformátor s dvojitým sekundárnym vinutím. U31: Podľa schémy na obrázku, vysvetlite princíp činnosti najpoužívanejšieho dvojcestného mostíkového usmerňovača - Graetzov (Grätzov) mostík. Mostíkové zapojenie usmerňovača je typom dvojcestného usmerňovača, ktorý má oproti predchádzajúcemu typu jednoduchší transformátor s jedným sekundárnym vinutím. Vyžaduje však použitie štyroch usmerňovacích diód. Dvojcestný mostikový usmerňovač - Jeho nevýhodou je potreba štyroch usmerňovacích diód, výhodou je, že nevyžaduje špeciálny transformátor s dvojitým sekundárnym vinutím U32: Podľa schémy vysvetlite činnosť usmerňovača pre trojfázové napätie. Trojfázový jednocestný usmerňovač Napätie všetkých troch fáz sú voči sebe fázovo posunuté o 180. Každá dióda vedie len kladnú časť polvlny. Vzniká pulzujúce napätie o 3x väčšej frekvencii ako u jednocestného usmerňovania. Ak sa zapojí aj filtračné kondenzátor znateľne sa zmenší aj zvlnenie

16 Trojfázový môstikový usmerňovač - V tomto zapojení sú usmerňované ("prevrátené") i záporné polvlny a usmerňovanie je preto dokonalejšie. Oproti jednocestnému trojfázovému usmerňovaču je zvlnenie polovičné. Ak porovnáme výsledné priebehy usmerneného napätia jednofázového a trojfázového usmerňovače zistíme, že vzrastá kmitočet zvlnenie, klesá amplitúda zvlnenia a usmernené napätie sa stále viac, aj bez použitia kondenzátora, blíži svojím priebehom čisto jednosmernému napätiu. Usmernenie bez kondenzátora obracanie zápornej polvlny Výhody: 3x väčšia frekvencia ako u 1-cestného 3-fázového usmerňovača 6x väčšia frekvencia ako u 1-cestného 1-fázového usmerňovača LPS systémy U33: LPS systém má vonkajšiu časť (bleskozvod) a vnútornú časť (ekvipotenciálne pospájanie). Ktoré sú hlavné časti bleskozvodu a k čomu slúžia? Učebnica: kap vonkajší systém ochrany pred bleskom Hlavné časti: zachytábacia sústava, systém zvodov a uzemňovacia sústava U34: Popíšte, pre LPS systémy, uzemňovaciu sústavu typu A a uzemňovaciu sústavu typu B. Akú hodnotu nemá prekročiť odpor uzemnenia LPS systému? Učebnica: kap U35: Vysvetlite princíp aktívneho bleskozvodu. Aktívny bleskozvod má tyčové zachytávače. Na zachytávači je zariadenie, napríklad piezokryštál pred búrkou sa zvýši prúdenie vzduchu a okolo piezokryštélu sa vytvorí elektrické pole toto elektrické pole virtuálne predĺži tyčový zachytávač (ako keby sa priblížil k oblakom).

17 U36: Vysvetlite vyšetrovanie ochranného priestoru bleskozvodu metódou ochranného uhla. Učebnica: kap.: na strane 105 dole U37: Vysvetlite vyšetrovanie ochranného priestoru bleskozvodu metódou valivej gule. Učebnica: kap str. 107 a 108 obrázky a tabuľka 19-4 U38: Čo vyjadruje pri LPS systéme označenie LPL a koľko LPL úrovní poznáme? Do akého LPL by ste zaradili budovu v ktorej sa vyrábajú výbušniny a prečo? Učebnica: kap str. 104 Výroba a distribúcia elektrickej energie U39: Charakterizujte obnoviteľné a neobnoviteľné zdroje elektrickej energie. Html učebnica Elektroenergetika: kapitola 3 U40: Popíšte jednotlivé články výroby elektrickej energie vo vodnej elektrárni (popíšte jednotlivé časti a ich funkciu začnite vodou). Html učebnica Elektroenergetika: kapitola U41: Vymenujte aspoň dva druhy elektrických staníc a popíšte ich funkciu. Html učebnica Elektroenergetika: kapitola 4 U42: Aký vplyv má výroba, prenos a spotreba elektrickej energie na životné prostredie? Html učebnica Elektroenergetika: kapitola 6 Bezpečnosť elektrických zariadení U43: Nakreslite a popíšte systém samočinného odpojenia napájania v systéme TN-C. Učebnica kapitola a , siete kap. 3.2 obr. 3-6 U44: Nakreslite a popíšte systém samočinného odpojenia napájania v systéme TN-S. Učebnica kapitola a , siete kap. 3.2 obr. 3-7 U45: Popíšte systém TN-C-S. Čo je bod rozdelenia a ako musia byť zapojené prípojníce (svorkovnice) vodičov PEN, PE a N v bode rozdelenia? Uzemňuje sa bod rozdelenia? Učebnica kap. 3.2, obr bod rozdelenia obr. 4-8 na str. 33 U46: Nakreslite a popíšte funkciu prúdového chrániča. Kde sa musia montovať prúdové chrániče? Učebnica kap od str. 48 U47: Kde sa montuje hlavná uzemňovacia svorka a čo sa na ňu pripája? Učebnica kap od str. 63 Prvá pomoc pri úraze elektrickým prúdom, hlásenia o úraze U48: Vysvetlite postup vyprostenia postihnutého z dosahu elektrického prúdu. Zákon č. 124/2006 Z. z. v znení ďalších predpisov + Učebnica kap str. 146 hore (v bode 1) U49: Popíšte stabilizovanú polohu a protišokovú polohu (pri poskytovaní prvej pomoci pri zásahu elektrickým prúdom). Zákon č. 124/2006 Z. z. v znení ďalších predpisov + Učebnica kap obr. 24.6

18 U50: Popíšte postup poskytnutia prvej pomoci pri zásahu elektrickým prúdom. Zákon č. 124/2006 Z. z. v znení ďalších predpisov + Učebnica kap postup U51: Vysvetlite čo je registrovaný pracovný úraz. Zákon č. 124/2006 Z. z. v znení ďalších predpisov + Učebnica kap registrovať pracovný úraz U52: Komu a aké hlásenia o úraze elektrickým prúdom sa musia podávať a kedy vyšetrovania úrazu sa musí zúčastniť autorizovaný bezpečnostný technik? Zákon č. 124/2006 Z. z. v znení ďalších predpisov + Učebnica kap Formy podnikania, manažment kvality a rizika U53: Vymenujte aspoň tri obchodné spoločnosti a vysvetlite postup založenia spoločnosti s ručením obmedzeným. Ktoré kapitoly musí obsahovať zakladateľská zmluva s.r.o.? Obchodný zákonník + poznámky z prednášok U54: Popíšte 4T prístup riadenia rizika. Čo je zostatkové riziko a ako treba s ním narábať? Informatika U55: Čo vyjadrujú pojmy Hardware, Software, Server, bit, Byte, Pixel a Internetová doména?. Hardware - všetko fyzicky existujúce technické vybavenie počítača. Všetko, na čo si môžeme siahnuť, čo je vidieť, aj to, čo je skryté vo vnútri skrine počítača patrí sem napr. klávesnica, pevný disk, myš, atď. Software je všetko programové vybavenie počítača. Softvér možno rozdeliť na systémový softvér (Operačný systém) a na aplikačný softvér (kancelárske programy Office, hry, atď.) Server je v informatike všeobecné označenie pre počítač, ktorý poskytuje nejaké služby v sieti. bit a Byte: bit (b) (angl. Binary Digit), je základnou jednotkou digitálnej informácie. Je však príliš malá a preto kapacita pamäte sa udáva v bajtoch (B), (angl. Byte), ktorá ma veľkosť 8 bitov. 1 bajt (B) = 8 bitov (b). Pixel (skrátenie anglických slov picture element, obrazový prvok, px) je najmenšia jednotka digitálnej rastrovej (bitmapovej) grafiky. Predstavuje jeden svietiaci bod na monitore Internetová doména (doménové meno) je jednoznačné meno (identifikátor) počítača alebo počítačovej siete, ktoré sú pripojené do internetu. Príklad doménového mena: U56: Ktoré sú základné jednotky kapacity pamäte? Aké dátové úložiská poznáte vymenujte a popíšte aspoň tri média na ukladanie dát. Základné jednotky kapacity pamäte: bit (b) a byte (bajt, B), KB, MB, GB, TB. Kapacitou pamäte rozumieme množstvo dát, ktoré sa do nej vojde. Základom merania kapacity pamäte je jednotka, ktorá dokáže rozlíšiť dve hodnoty, 0 a 1. Táto jednotka, sa nazýva bit (b) (angl. Binary Digit), je

19 základnou jednotkou digitálnej informácie. Je však príliš malá a preto kapacita pamäte sa udáva v bajtoch (B), (angl. Byte), ktorá ma veľkosť 8 bitov. 1 bajt (B) = 8 bitov (b). Jednotka 1 bajt je množstvo pamäte do ktorej sa vojde práve jeden znak t.j. písmeno, číslica, alebo iný znak napr. %, /,?, atď. Najčastejšie sa pri udávaní kapacity pamäte používajú nasledovné jednotky: 1 KB (kilobajt, kde kilo neznamená 1000, ale presne 2 10 =1024 bajtov), 1 MB (megabajt=2 20 bajtov) = 1024 KB 1 GB (gigabajt=2 30 bajtov) = 1024 MB 1 TB (terabajt=2 40 bajtov) = 1024 GB Každý operačný systém má určité minimálne požiadavky na veľkosť operačnej pamäte (najčastejšie v MB). Hlavné typy médií na ukladanie dát dátové úložiská Pevný disk (jeden alebo viac), je štandardným pamäťovým zariadením PC umiestneným v priestore skrine. Hovoríme aj interný pevný disk. Ak je pevný disk umiestnený mimo počítača a pripojený pomocou napr. USB portu hovoríme o externom disku. Zjednodušene si ho možno predstaviť ako gramofónovú dosku, potiahnutú z oboch strán magnetickou vrstvou na ktorú sa zapisujú všetky údaje. Na pevný disk sa ukladajú všetky programy a dáta s ktorými pracujeme. Z neho obvykle počítač bootuje, t.j. pri spustení počítača zavádza do operačnej pamäte operačný systém. Okrem operačného systému sú na pevnom disku umiestnené aplikačné programy a používateľské dáta v súboroch. Z pevného disku sa štandardne spúšťajú aplikačné programy. Všetky údaje, ktoré sú na pevnom disku ostávajú na ňom aj po vypnutí počítača. Všetko čo na počítači vytvoríme napr. napíšeme list, treba pred ukončením práce vždy uložiť na pevný disk. Čo na ňom nie je uložené je po vypnutí počítača beznádejne stratené. Na označenie kapacity pevného disku počítača používame tie isté jednotky ako pri operačnej pamäti. Kapacita pevného disku je v súčasnosti udávaná v GB (gigabajt) a TB (terabajt). Počítač pripojený do siete (spravidla LAN) môže využívať aj kapacitu pevného disku na inom počítači - serveri tzv. sieťový disk. USB flash disk Ako vonkajšie pamäte sú pre svoj rozmer, kapacitu pamäte a jednoduché ovládanie najčastejšie používané USB kľúče. Sú to malé zariadenia, ktoré sa do počítača vkladajú cez USB (Universal Serial Bus) port. Okamžite po zasunutí možno z nich čítať alebo zapisovať dáta. Rýchlosť zápisu je porovnateľná s rýchlosťou pevného disku, preto možno s USB kľúčom priamo pracovať. Kapacita pamäte bežných typov USB kľúčov je v súčasnosti v GB. Mechanika CD-ROM ( CD, Compact Disk ) CD ROM (Compact Disk - Read Only Memory) v disk pamäte len na čítanie". To značí, že na CD ROM nedajú sa naň ukladať súbory. CD ROM jednotka sa zariadením. preklade značí "kompaktný disk sa nedá zapisovať, stala štandardným

20 Veľká časť softvéru je distribuovaná práve na CD. Druhým dôvodom je multimediálnosť softvéru, t.j. obrázky, zvuky, videosekvencie (pohyblivé obrázky). Kapacita jedného CD sa pohybuje v rozmedzí 600 až 800 MB. Na čítanie CD je v počítači inštalovaná mechanika. Je to vlastne zásuvka na prednej strane počítača, ktorá sa vysunie ak stlačíme tlačidlo. Disk položíme na ňu potlačenou stranou hore a následným stlačením tlačidla sa zásuvka zasunie do počítača. Teraz môžeme z disku čítať, ale len čítať! Zápis na CD (používa sa aj výraz "napálenie" CD) robí používateľ. Zapisuje sa len na jednu stranu disku. Okrem CD ROM existujú aj zapisovacie CD mechaniky, CD-R (recordable - zapisovacia, pričom zapísať na ňu dáta možno len raz), alebo prepisovacie CD-RW (rewritable - prepisovacia) zariadenia, na ktoré môžeme zapisovať opakovane. DVD (Digital Video Disk) V súčasnosti veľmi rozšírená kategória digitálnych diskov je DVD (Digital Video Disk). Má rovnaké rozmery ako bežné CD, ale jej kapacita je neuveriteľná. Na jedno DVD sa zmestí obsah 28 CD. Disk je obojstranný, teda obe strany disku slúžia na zapisovanie. Na čítanie DVD je potrebná DVD mechanika, ktorá vie čítať aj CD disky. Najviac sa DVD používajú vo videotechnike, sú na nich zaujímavo urobené filmy a koncerty. Bežná kapacita DVD je 17 GB. Vyššie sme sa zmienili o multimediálnosti softvéru, t.j. na ktorom sú nahrané zvuky, obrázky, pohyblivé obrázky. Počítač, ktorý umožňuje takýto softvér spúšťať, t.j. prehrávať hudbu a videosekvencie nazývame multimediálnym počítačom. Je to povedané veľmi zjednodušene, ale pre naše potreby je postačujúce. Blu-ray Blu-ray je tretia generácia optických diskov. Bol vyvinutý pre záznamy vo vysokom rozlíšení (HDTV), kedy nestačila kapacita DVD. Blu-ray v základnej podobe pojme 23 GB, vo viacerých vrstvách násobne viac. Kým DVD používa červený laser, Bluray používa modrý laser (odtiaľ jeho meno teda modrý lúč). Pamäťová karta Pamäťová karta je prenosné elektronické zariadenie na ukladanie dát. Používa sa v digitálnych fotoaparátoch, PDA, notebookoch, mobilných telefónoch, prehrávačoch, video hrách, digitálnych záznamníkoch a iných elektronických zariadeniach. Karty boli navrhnuté ako náhrada pevného disku pre zariadenia, kde tento nie je možné z rozmerových dôvodov použiť. Typickým príkladom jej použitia je digitálny fotoaparát, keď po nafotení veľkého počtu obrázkov napr. na dovolenke, kde nemáme možnosť prehrať obrázky do počítača, jednoducho vymeníme pamäťovú kartu. Kapacita pamäťovej karty je relatívne vysoká najčastejšie sa pohybuje od 2 GB do 32 GB. Pamäťové karty v súčasnosti predstavujú šikovné riešenie na rýchle uskladnenie dát, rozširovanie kapacít rozličných zariadení, kde je vymeniteľná pamäť vhodnejšia alternatíva. Má relatívne vysokú kapacitu, je odolná pri zaobchádzaní a voči magnetickým a elektrickým poliam. Webové (online) úložisko Sú to pamäťové prostriedky, ktoré poskytuje na svojom webe poskytovateľ služieb pre klientov. Trend ukladania dát na webe sa pomaly presadzuje pred klasickým využívaním prenosných dátových zariadení. Najznámejšími poskytovateľmi voľného dátového priestoru na webe je služba SkyDrive od spoločnosti Microsoft ponúka používateľom 550 MB a dostupná je na adrese Služba Gmail, prevádzkovaná portálom google.com ponúka možnosť uschovať dáta vo veľkosti 1 GB. Využívať ju možno na adrese

21 Elektrické meranie U57: Vysvetlíte funkciu predradníka a bočníka v meracích prístrojoch. Ako vypočítame odpor predradníka? Vľavo predradník Vpravo bočník V praxi môže nastať situácia, keď je potrebné zmerať napätie alebo prúd, ktorého hodnota je vyššia, ako dovoluje merať merací prístroj. Jednoduchším, ale hlavne lacnejším riešením, ako kúpa nového prístroja je použitie bočníka a predradníka. Pod oboma výrazmi sa skrývajú názvy rezistorov. Zmena meracieho rozsahu na voltmetroch sa robí pomocou predradných rezistorov. hodnota odporu predradného rezistora bude Rp = (n 1) Rv kde R V je vnútorný odpor voltmetra a R p je odpor predradníka. U58: Vysvetlíte funkciu predradníka a bočníka v meracích prístrojoch. Ako vypočítame odpor bočníka? Vľavo predradník Vpravo bočník V praxi môže nastať situácia, keď je potrebné zmerať napätie alebo prúd, ktorého hodnota je vyššia, ako dovoluje merať merací prístroj. Jednoduchším, ale hlavne lacnejším riešením, ako kúpa nového prístroja je použitie bočníka a predradníka. Pod oboma výrazmi sa skrývajú názvy rezistorov. Zmena rozsahu magnetoelektrických ampérmetrov sa uskutočňuje pomocou paralelne zapojených rezistorov teda pomocou bočníkov. Hodnota bočníka sa volí tak, aby prúd tečúci prístrojom pri plnej výchylke bol na každom rozsahu rovnaký a zvyšok prúdu bude pretekať bočníkom Rb. kde: R A je vnútorný odpor ampérmetra a R b je vnútorný odpor bočníka. U59: Vymenujte pre aké kategórie prepätí sú konštruované meracie prístroje. Musí byť na meracích prístrojoch uvedené označenie pre ktorú najvyššiu kategóriu je merací prístroj určený? Môžete robiť meranie s prístrojom s označením CAT I na prípojkovom vedení? IEC definuje 4 kategorie z hľadiska miesta, kde sa nachádzajú: U60: Čo je preťaženie meracieho prístroja CAT IV Vonkajšia časť Začiatok elektrickej inštalácie CAT III Vnútorná časť, trvalo inštalované motory, Trojfázový rozvod je CAT III CAT II Spotrebiče do zásuvky, napr. nemajú oddeľovací transformátor CAT I Chránené elektronické obvody Prepätia v kategóriách III a IV sú veľmi nebezpečné, lebo prúd, ktorý môže vzniknúť v týchto častiach pri poruche, môže dosiahnuť až tisícky ampérov. Pri prekročení napätia a prúdu v obvode prístroja dochádza k jeho preťaženiu. Merací prístroj sa môže poškodiť nadmerným oteplením vplyvom vznikajúceho tepla, napäťovým prierazom a silovými účinkami (mechanické nárazy, otrasy a pod.) na ktoré je citlivé hlavne uloženie otočnej časti. Preťažiteľnosť meracieho prístroja je vlastne odolnosť prístroja a udáva sa násobkom menovitej hodnoty meranej veličiny, ktorú musí prístroj zniesť bez poškodenia. Citlivé prístroje sa proti preťaženiu chránia.
