AMT B0x-SAx. Návod na montáž, obsluhu a údržbu TROJFÁZOVÝ STATICKÝ ELEKTROMER NA JEDNOSADZBOVÉ PODRUŽNÉ MERANIE ČINNEJ ENERGIE. 1-08/01-MS-slo-2005/05

Transcript

1 TROJFÁZOVÝ STATICKÝ ELEKTROMER NA JEDNOSADZBOVÉ PODRUŽNÉ MERANIE ČINNEJ ENERGIE AMT B0x-SAx David Šlancar Rozprýmova ul Újezd u Brna Tel.: Fax: Web: elektromery@elektromery.com

2 OBSAH str. 1 Účel a použitie Technický popis výrobku Platné normy Puzdro elektromera Meracia časť Vstupný prevodník napätia (NP i ) Vstupný prevodník prúdu (PP i ) Merací obvod elektromera (MO) Zobrazovanie a výstupy Zobrazovanie údajov Výstupy Skúšobný výstup (TO) Vysielací výstup (SO) Indikačný výstup stavu siete (L1, L2, L3) Indikačný výstup obráteného toku energie Uvedenie do činnosti a obsluha Označovanie výrobku Názvoslovie Typové označenie Označenie vyhotovenia Označovanie výrobkov na štítku Schválenie výrobku Údaje pre objednávku Pracovné podmienky Technické parametre výrobku Montáž a údržba Montáž Údržba Kontrolné overenie prístroja (nastavenie) Skúšobné zariadenie Skúšobné podmienky Skúšky Vonkajšia prehliadka Overovanie konštanty Skúška stavu pod napätím Skúška nábehu Skúška presnosti Tabuľky na meranie zaťažovacej krivky Vyhodnotenie skúšok Nastavenie prístroja Balenie, doprava a skladovanie Balenie Doprava Skladovanie Servis a záruka Servis Záruka PRÍLOHY: P 1 Pohľad na kompletný elektromer P 2 Pohľad na odvekovaný elektromer P 3 Schémy vonkajšieho zapojenia elektromera P 4 Rozmerový náčrt Strana 2

3 1 Účel a použitie Trojfázové elektromery typového radu AMT B0x-SAx sú určené na podružné jednosadzbové merania činnej energie v trojfázových sieťach s frekvenciou 50 Hz. Zapojenie elektromerov môže byť priame alebo nepriame. Pri nepriamom meraní sa predpokladá predovšetkým zapojenie polopriame (s prístrojovým transformátorom prúdu). Elektromery sú statické, s meracím obvodom druhej generácie, ktorý umožňuje realizáciu viacerých funkčných výstupov už v základnom vyhotovení. Sú určené na jednoduché meranie a odčítanie nameranej spotreby činnej energie v kwh na registri s mechanickým strojčekom, ovládaným krokovým motorčekom. Elektromery typového radu AMT B0x-SAx sú určené na technické sledovanie spotrebovanej energie a výkonu v rozľahlých objektoch alebo na rozučtovávanie fakturovanej energie medzi viac spotrebiteľov, meraných jedným fakturačným meraním na vstupe. Pre centralizované sledovanie odberu rozsiahlejších objektov sú elektromery vybavené vysielacím výstupom. Pri vhodnom zapojení vstupno-výstupných svoriek je elektromer použiteľný na meranie energie v jednofázovej sieti. 2 Technický popis výrobku 2.1 Platné normy Tento výrobok je vyrobený podľa nasledujúcich platných noriem: STN EN : 2005 STN EN : Puzdro elektromera Meranie elektrickej energie (striedavého prúdu) Všeobecné požiadavky, skúšky a skúšobné podmienky - Časť 11: Meracie zariadenie Zariadenia na meranie elektrickej energie (striedavého prúdu) Osobitné požiadavky Časť 21: Statické elektromery na činnú energiu (triedy presnosti 1 a 2) Elektromer je umiestnený v plastovom puzdre, určenom na montáž na lištu DIN 35 s jediným centrálnym záchytom. Puzdro umožňuje zaplombovanie veka elektromera (1x) a krytu svorkovnice (2x). 2.3 Meracia časť Merací obvod statického elektromera je realizovaný na plošnom spoji technológiou SMD. Výstupné komponenty sú prispájkované k plošnému spoju. Bloková schéma elektromera je uvedená na Obr. 1: Vstupný prevodník napätia (NP i ) Obr. 1 Bloková schéma zapojenia elektromera AMT B0x SAx Vstupné prevodníky napätia sú realizované odporovými deličmi s možnosťou kompenzácie fázového posunu kondenzátormi. Ochrana meracieho vstupu napätia je realizovaná varistorom. Symetria vstupov je nastavená premenlivými odpormi Vstupný prevodník prúdu (PP i ) Vstupné prevodníky prúdu tvoria špeciálne prúdové transformátory, ktoré zabezpečujú izolačné oddelenie prúdových a napäťových obvodov a spĺňajú požiadavku na veľkosť prenášanej jednosmernej zložky meraného signálu, aby nedochádzalo k ich presýteniu jednosmernou zložkou meraného signálu. Strana 3

4 2.3.3 Merací obvod elektromera (MO) Na meranie elektrickej energie je použitý špeciálny merací obvod, ktorý vyhodnocuje vstupné analógové signály a realizuje ich prevod na digitálne signály. V tejto forme ich poskytuje na ďalšie spracovanie. Z MO je možné získať informácie o hodnote meranej energie, toku energie a prítomnosti jednotlivých fázových napätí. Meranú energiu vyhodnocuje MO ako súčet energie vo všetkých troch fázach, pričom samostatne akceptuje tok energie v jednotlivých fázach. 2.4 Zobrazovanie a výstupy Zobrazovanie údajov Digitálne signály z MO elektromera ďalej priamo riadia krokový motorček a výstupné signály elektromera: skúšobný výstup (TO), vysielací výstup (SO), indikátory obráteného toku energie a prítomnosti fázových napätí. Nameraná elektrická energia je integrovaná v mechanickom počítacom strojčeku, ktorý má 5 celých číslic a jedno desatinné miesto. Počítací strojček má pri elektromeroch na priame meranie a pri elektromeroch na nepriame meranie sekundárne ciachovaných (napr. s hodnotami x/5) násobiteľ číselníka = 1. Dekadická hodnota násobiteľa > 1 je u elektromerov primárne ciachovaných (s vopred známymi hodnotami prúdu a prevodov prístrojových transformátorov prúdu). Pre účely zápisu prevodu MTP je prevodový elektromer vybavený štítkom na dodatočný zápis skutočnej hodnoty prevodu MTP, prostredníctvom ktorých je elektromer pripojený k meranej sieti Výstupy Každý elektromer je vybavený niekoľkými výstupnými prvkami, ktoré umožňujú sledovanie, resp. ovládanie jeho funkcie Skúšobný výstup (TO) Skúšobný výstup je umiestnený vo veku elektromera a je reprezentovaný červenou LED, ktorá vysiela skúšobné svetelné signály. Tieto sa využívajú na nastavovanie a overovanie elektromerov. Počet svetelných impulzov skúšobného výstupu pri nameraní 1 kwh energie, zodpovedá konštante elektromera (imp/kwh). Tento údaj je uvedený na štítku elektromera Vysielací výstup (SO) Vysielací výstup je vyvedený na svorky elektromera a je realizovaný ako pasívny výstup typu SO (otvorený kolektor), ktorý vyžaduje pripojenie vonkajšieho napájacieho zdroja s napätím do 30 V, 30 ma Indikačný výstup stavu siete (L1, L2, L3) Merací obvod elektromera monitoruje stav meranej siete a prítomnosť jednotlivých fáz je signalizovaná zelenou LED. Indikačné stavy diódy sú tieto: trvale svieti prítomné napätie vo všetkých troch fázach L1, L2 a L3, správny sled fáz správne zapojenie; bliká prítomné napätie vo všetkých troch fázach L1, L2 a L3, nesprávny sled fáz; nesvieti neprítomné napätie aspoň v jednej fáze Indikačný výstup obráteného toku energie V prípade, že je elektromer nesprávne zapojený výmenou prúdových alebo napäťových prívodov (neúmyselne alebo s úmyslom narušenia merania), potom tento stav je indikovaný červenou LED diódou označenou symbolom na veku elektromera. Indikačné stavy diódy: svieti - zámena prívodov aspoň v jednej z fáz L1, L2 a L3; nesvieti - správne zapojenie prúdových prívodov. 3 Uvedenie do činnosti a obsluha Elektromer sa pripojí podľa schémy vonkajšieho zapojenia k meranej sieti (viď PRÍLOHA 3). Pripojenie musí zodpovedať vyhotoveniu elektromera (priamy, nepriamy) a druhu meranej siete (troj-, štvorvodičová) resp. elektromer môže byť zapojený na meranie v jednofázovej sieti. Po namontovaní elektromera sa jeho obsluha obmedzuje na pravidelné odčítanie nameraných hodnôt činnej elektrickej energie. Táto hodnota energie je zobrazená na mechanickom číselníku a aktuálny stav meranej elektrickej siete je indikovaný signalizačnými prvkami (kap ). Strana 4

5 4 Označovanie výrobku 4.1 Názvoslovie Názvoslovie, ktoré bolo použité v tomto návode zodpovedá normám STN EN a STN EN Typové označenie Typové označenie sa skladá z nasledujúcich znakov: AM... Statický elektromer vyrábaný firmou Applied Meters, a.s. T... Trojfázové vyhotovenie v tomto prípade použiteľné aj na jednofázové meranie činnej energie B... Trieda presnosti elektromera 1,0 podľa STN EN Inovačný rad elektromera na podružné meranie energie x... Prúdová preťažiteľnosť základné vyhotovenia: B % (5-60 A) pre elektromery na priame zapojenie % (5-10 A) pre elektromery na nepriame zapojenie 4.3 Označenie vyhotovenia Označenie vyhotovenia nasleduje po typovom označení a je od neho oddelené pomlčkou na štítku: x... A... x... Typ zobrazovača: S... jednosadzbový, mechanický strojček s krokovým motorčekom Elektromer na činnú energiu Druh siete: 4... trojfázová štvorvodičová sieť 3... trojfázová trojvodičová sieť Ostatné charakteristiky vyhotovenia (napätia, prúdy, frekvencia, hodnoty impulzov, atď.) sú špecifické pre konkrétnu požiadavku odberateľa a sú uvádzané slovne v objednávke a po odsúhlasení reálnosti požiadavky sú elektromery dodávané podľa týchto požiadaviek. 4.4 Označovanie výrobkov na štítku Na štítku sú uvedené nasledujúce označenia elektromera: Označenie typu a vyhotovenia; Logo výrobcu; Krajina pôvodu; Napäťový a prúdový rozsah trojfázového zapojenia (fázové hodnoty platia pre jednofázové zapojenie); Frekvencia siete; Hodnoty impulzových výstupov: skúšobného výstupu TO = x imp/kwh, doba trvania zopnutia 10 ms; vysielacieho výstupu SO = x imp/kwh, doba trvania zopnutia 80 ms. Výrobné číslo elektromera/rok výroby v tvare: xxxxxxx/200x; Značky: - označenie trojfázovej siete (elektromery sú použiteľné aj v sieťach označených: a ); 1 - označenie dvojitej izolačnej hladiny; - označenie triedy presnosti 1,0; - označenie funkcie odberu energie pri obidvoch smeroch zapojenia; - označenie pre nepriame zapojenie elektromera; Označenie: ; Indikačné LED: Červená (TO) pre skúšobný výstup; Červená ( ) pre obrátený tok energie; Zelená (L1, L2, L3) pre označovanie prítomnosti siete. Strana 5

6 4.5 Schválenie výrobku Elektromery boli podrobené skúškam zhody v SKTC 101 v Elektrotechnickom výskumnom a projektovom ústave a.s v Novej Dubnici a bol im udelený certifikát č /101/1/ Údaje pre objednávku Pri objednávaní elektromerov typového radu AMT B0x-SAx je v objednávke potrebné uviesť: Označenie typu a vyhotovenia, druh meranej siete; Referenčné napätie a prúdový rozsah I b až I max ; Referenčnú frekvencia; Požiadavky na funkčnosť, ak sú (zmeny oproti katalógovým údajom); Špeciálne požiadavky na zapojenie elektromera, ak existujú; Počet kusov elektromerov. 5 Pracovné podmienky Elektromery na podružné merania činnej elektrickej energie sú určené na umiestnenie vo vnútorných priestoroch. Platia pre ne požiadavky noriem STN EN Vzhľadom na nižší stupeň krytia je nevyhnutné zabezpečiť, aby elektromer bol umiestnený na mieste, ktoré nie je ohrozené kvapkajúcou vodou a kde nedochádza ku kondenzácii vlhkosti na povrchoch predmetov. 5.1 Technické parametre výrobku Tabuľka 1 Hlavné technické údaje Parameter Hodnota Trieda presnosti elektromera 1,0 Referenčné napätie trojfázové [V] 3 x 230/400 Základný prúd (elektromer na priame zapojenie) I b [A] 5 Menovitý prúd (elektromer na nepriame zapojenie) I n [A] 5 Maximálny prúd elektromera I max [A] 60 (priame zapojenie); 10 (nepriame zapojenie) Preťažiteľnosť elektromerov na priame zapojenie [%] 1200 (B) Preťažiteľnosť elektromerov na nepriame zapojenie [%] 200 (3), resp. 120, resp. 150 Menovitá frekvencia [Hz] 50 alebo 60 Vlastná v napäťových obvodoch v trojfázovom zapojení [VA/W] 9,5 VA/0,5 W spotreba v prúdovom obvode [VA] 0,1 Rozsah teplôt okolitého prostredia [ C] Stredný teplotný koeficient [%/K] 0,020 Stav pod napätím I = 0 pri 0,8 U r až 1,1U r I = 0,001 pri U r Hodnota nábehového prúdu [A] 0,002 I b aj I n priame zapojenie na skúšobnom výstupe Konštanta impulzov nepriame zapojenie [imp/kw.h] priame zapojenie na vysielacom výstupe nepriame zapojenie Typ vysielača a parametre tranzistor - výstup SO 24 V/ 30 ma jeho výstupu releový výstup 100 V js; 250 V str/ 5 W (len v špeciálnom vyhotovení) Dĺžka trvania výstupného impulzu [ms] 80 Priemer prúdových / napäťových / pomocných svoriek [mm] φ 5 / φ 3 / φ 2,5 Maximálny prierez prúdových pripojovacích vodičov [mm 2 ] 40 Maximálny prierez pomocných pripojovacích vodičov [mm 2 ] 6 Hmotnosť [kg] 1,5 Rozmery - š x v/v x h [mm] 160 x 105/135 x 65 Strana 6

7 6 Montáž a údržba 6.1 Montáž Prístroj je určený pre vnútornú montáž. Vzhľadom na relatívne nízky stupeň ochrany prístroja (IP 20) je pri jeho umiestnení nutné dodržať podmienky, aby nedošlo k ohrozeniu jeho funkcie. Prístroj je určený na upevnenie priamo na DIN lištu. Iný druh upevnenia nie je v konštrukcii puzdra predpokladaný. Umiestňuje sa na zvislý panel vo vhodnej výške. Medzera nad a pod prístrojom by nemala byť menšia ako 20 mm. Prístroje možno na lište umiestniť tesne vedľa seba. Aj keď je elektromer určený na montáž na zvislý panel (a vodorovnú DIN lištu), v prípade potreby môže byť namontovaný v ľubovoľnej inej polohe, pričom odčítanie stavu jeho zobrazovača musí byť zabezpečené. Aj v prípade, že je elektromer určený na centralizovaný zber údajov prostredníctvom impulzového výstupu, musí byť umožnené vizuálne kontrolné odčítanie z mechanického číselníka. Po upevnení prístroj zapojiť podľa schémy na vnútornej strane krytu svorkovnice (resp. podľa pripojenej dokumentácie). Pripojenie prístroja k sieti môžu vykonávať len osoby s príslušnou odbornou kvalifikáciou. Je potrebné dbať na správne zapojenie obvodu vysielania impulzov, predovšetkým polarity impulzov. 6.2 Údržba Statické elektromery typového radu AMT B0x-SAx si nevyžadujú vlastnú údržbu. Postačuje zbaviť elektromery prachu. Po 8 rokoch prevádzky odporúčame elektromery podrobiť dôkladnejšiemu vyčisteniu a kontrolnému overeniu presnosti merania. 7 Kontrolné overenie prístroja (nastavenie) Elektromery boli podrobené skúškam zhody výrobku v rozsahu STN EN a skúškam EMC. Každý vyrobený elektromer je podrobený u výrobcu overeniu metrologických vlastností elektromera v rozsahu STN EN a izolačnej skúške a tým sú zabezpečené jeho metrologické vlastnosti v deklarovanej triede presnosti merania elektrickej energie a bezpečnostné požiadavky na výrobok (STN EN 61010). V prevádzke môže vzniknúť potreba praktického overenia vlastnosti elektromera, výrobca odporúča po 8 rokoch podrobiť elektromer kompletnému vyčisteniu a kontrole metrologických vlastnosti. Tieto úkony môže zabezpečiť výrobca alebo certifikované skúšobné laboratórium (zmluvné pracovisko) v rozsahu tu popísanom. Pred každým kontrolným meraním musí byť elektromer kompletne vyčistený a uvedený do stavu, vhodného pre skúšky. 7.1 Skúšobné zariadenie Skúšobné zariadenie na overenie elektromera musí spĺňať požiadavky STN IEC Nakoľko ide o statický elektromer novej generácie, je nevyhnutné overovať tieto elektromery na elektronickom zariadení, ktoré umožňuje vyššiu stabilitu nastavených hodnôt a dodržanie neistoty merania, predpísanej pre TP 1, Skúšobné podmienky Dokiaľ nie je špecifikované inakšie, pri všetkých týchto skúškach elektromer musí byť vo svojej normálnej pracovnej pozícií s upevneným krytom. Po každej z týchto skúšok nesmie elektromer vykazovať žiadne poškodenie a musí fungovať podľa špecifikácie v príslušných normách. Na skúšanie požiadaviek presnosti musia byť dodržané nasledovné skúšobné podmienky: a) elektromer musí byť skúšaný vo svojom puzdre s nasadeným vekom; b) pred vykonaním akejkoľvek skúšky musia byť obvody napájané po dobu dostatočnú k dosiahnutiu teplotnej stability (min. 15 min.); c) okrem toho, pre viacfázové elektromery: - sled fáz musí byť označený na schéme zapojenia; - napätia a prúdy musia byť symetrické (pozri Tabuľku 2), resp. pri kontrole elektromera pre jednofázové použitie zabezpečiť prepojenie všetkých napäťových vstupov na fázu. Strana 7

8 Tabuľka 2 Symetria napätia a prúdu skúšobného zdroja Viacfázové elektromery Trieda presnosti elektromera 1,0 Každé z fázových a zdužených napätí sa nesmie odlišovať od zodpovedajúcej strednej hodnoty o viac ako ± 1 % Každý z prúdov vo vodičoch sa nesmie odlišovať od strednej hodnoty prúdu o viac ako ± 2 % Fázový posun každého z týchto prúdov od zodpovedajúceho fázového napätia, bez ohľadu na fázový uhol sa nesmie odlišovať o viac, ako 2 d) referenčné podmienky sú uvedené v Tabuľke 3; e) požiadavky, ktoré sa týkajú meracích staníc, pozri v IEC 60736; Tabuľka 3 Referenčné podmienky skúšok Ovplyvňujúce veličina Referenčná hodnota Dovolené tolerancie pre elektromery triedy presnosti 1,0 Teplota okolia 1) Referenčná teplota, alebo ak chýba, 23 C ± 2 C Napätie Referenčné napätie ± 1,0 % Frekvencia Referenčná frekvencia ± 0,3 % Sled fáz L1 L2 - L3 -- Nesymetria napätia a) Zapojené všetky fázy b) Zapojená len jedna fáza, napäťový -- obvod je prepojený s ďalšími (spotreba) Tvar vlny (jednosmerná zložka, párne a nepárne harmonické Sínusové napätia a prúdy Činiteľ skreslenia menší ako 2 % a subharmonické) Trvala magnetická indukcia vonkajšieho pôvodu Rovná nule -- Magnetická indukcia rovná nule, ale v Hodnota indukcie, ktorá spôsobuje Magnetická indukcia vonkajšieho každom prípade musí byť menšia ako zmenu chyby nie väčšiu pôvodu pri referenčnej frekvencii 0,05 mt 2) ako ± 0,2 % Elektromagnetické rádiofrekvenčné polia, od 30 khz do 3 GHz Rovné nule < 1 V/m Vedené rušenia, indukované rádiofrekvenčnými poliami, od 150 khz do 80 MHz Rovné nule < 1 V 1) Keď sa skúšky vykonajú pri inej teplote, ako je jej referenčná hodnota, vrátane jej dovolených odchýlok, výsledky sa musia opraviť aplikovaním príslušného teplotného koeficientu na elektromer. 2) Skúška sa skladá z nasledujúcich úkonov: a) pre trojfázový elektromer, vykonania troch meraní pri 0,1 I b resp. 0,05 I n s jednotkovým účinníkom, po každom z nich je zapojenie prúdových obvodov a napäťových obvodov zmenené o 120, zatiaľ čo sled fáz nie je zmenený. Najväčší rozdiel medzi každou z takto určených chýb a ich strednou hodnotou je hodnota zmeny chyby. b) pre jednofázový elektromer, určenia chýb najprv s elektromerom normálne zapojeným do siete a potom po obrátenom zapojení prúdových obvodov ako aj napäťových obvodov. Polovica rozdielu medzi dvoma chybami je hodnota zmeny chyby. Nakoľko fáza vonkajšieho poľa nie je známa, skúšku je potrebné vykonať pri 0,1 I b resp. 0,05 I n s jednotkovým účinníkom a pri 0,2 I b resp. 0,1 I n s účinníkom rovným 0,5; Strana 8

9 7.3 Skúšky Prúdové a napäťové obvody elektromera zapojiť podľa príslušnej schémy vonkajšieho zapojenia. Elektromer nechať minimálne 15 minút teplotne stabilizovať pri menovitom napätí a prúde I max. Nastaviť snímaciu hlavičku na skúšobný výstup a vo vyhodnocovaciom zariadení zvoliť príslušnú impulzovú konštantu podľa údaja na kapacitnom štítku elektromera. Vykonať kontrolu elektromera v požadovaných meracích bodoch Vonkajšia prehliadka Pri vonkajšej prehliadke vizuálne skontrolovať fyzický stav elektromera: kompletnosť a celistvosť puzdra, vzhľad, stav nápisov a povrchových úprav. Pri zistení chýb zabezpečiť ich odstránenie, resp. elektromer vyradiť z prevádzky Overovanie konštánt Elektromer pripojiť na maximálny (alebo iný vyšší prúd) prúd a overiť obidve konštanty trojfázového elektromera. 1) Konštantu impulzového výstupu SO overiť nasledujúcim spôsobom: nastaviť konštantné hodnoty napätia (U fs ) a prúdu (I fs ) a merať dobu medzi dvoma impulzmi. Táto je určená vzťahom: 6 T 3,6.10 [ sek] = imp k.... [1] [ imp / kwh] P[ W ] kde: T imp... [s] je doba medzi dvoma svetelnými impulzmi skúšobného výstupu k... [imp/kw.h] je konštanta TO skúšobného výstupu elektromera P... [w] je vypočítaná hodnota nastaveného výkonu meraného elektromerom podľa vzorca [2] P = mu fs. I.cosϕ... [2]. fs kde: P... [W] je trojfázový výkon meraný elektromerom m... m = 1 pre jednofázové zapojenie a m = 3 pre trojfázové zapojenie U fs... [V] je hodnota striedavého fázového napätia I fs... [A] je hodnota striedavého prúdu vo fáze (rovnaké hodnoty, symetrická záťaž) Medzi jednotlivými, po sebe nasledujúcimi svetelnými impulzmi skúšobného výstupu je možná odchýlka, ktorá je spôsobená princípom činnosti hardvéru alebo firmvéru použitého v elektromere. 2) Konštantu skúšobného výstupu TO overiť nasledujúcim spôsobom: zvoliť na skúšobnom zariadení dávku elektrickej energie, rovnú n-násobku konštanty skúšobného/vysielacieho výstupu. Jej hodnota nesmie byť menšia ako 2 kwh. Predvoliť v skúšobnom zariadení dávku energie, alebo nastaviť počet impulzov n. Skúšku vykonať pri vyhotovení S na číselníku s jedným desatinným miestom a stotinovým delením desatinného bubienka, pri vyhotovení F prepnúť elektromery do skúšobného režimu. Odčítať stavy číselníkov pred skúškou a po dodaní dávky energie. Doba skúšky bude podľa vzorca: Pd t =... [3] mu.. I r max kde: t... [min] doba trvania skúšky P d... [kw.h] veľkosť dávky privedenej energie m... m = 1 pre jednofázové zapojenie a m = 3 pre trojfázové zapojenie U r... [V] je hodnota striedavého fázového napätia I max... [A] je hodnota maximálneho striedavého prúdu vo fáze Hodnoty energie rovné n-násobku konštanty a rozdielu údaja číselníka musia súhlasiť, dovolená odchýlka je max. 0,2 %. Pri viacsadzbovom vyhotovení zopakovať skúšku prepnutím do každej sadzby. Súčasne overiť funkciu indikátorov prepínania sadzieb. Pri overovaní ostatných hodnôt elektromera je potrebné postupovať podľa predpisu pre skúšobné laboratórium. Strana 9

10 7.3.3 Skúška stavu pod napätím Pri tejto skúške musí byť rozpojený prúdový obvod a napäťový obvod je pripojený na napätie s hodnotou 115 % U r. Minimálna skúšobná doba t je určená vzťahom: t [ min ]. [4] k. m. U. I n max kde: k [imp/kw.h] je počet impulzov vyslaných skúšobným/vysielacím výstupom elektromera (TO/SO) U r [V] je hodnota referenčného napätia I max. [A] je hodnota referenčného prúdu Počas tejto skúšky nesmie elektromer vyslať viac, ako jeden impulz. V prípade nepriamych elektromerov určených na nepriame alebo polopriame zapojenie, musí konštanta k zodpovedať sekundárnym hodnotám napätia a prúdu. Ak bol elektromer dodaný už s primárnou konštantou, je nutné ju prepočítať pomocou prevodov použitých prístrojových transformátorov na sekundárnu hodnotu Skúška nábehu Elektromer musí začať registrovať a pokračovať v registrácii energie pri nábehovom prúde, ktorého hodnota je udaná v Tabuľke 8: Pre elektromery na priame zapojenie platí maximálne trvanie skúšky: 6 2,4.10 t... [5a] I max. k sv. m. U n. I I st b Pre elektromery na nepriame zapojenie platí maximálne trvanie skúšky: 6 1,2.10 t... [5b] Imax. ksv. m. U n. Ist I b Tabuľka 4 Hodnoty nábehového prúdu I st pre statické elektromery triedy presnosti 1,0 Elektromer na zapojenie: Účinník priame AMT B0B-F(S)A4 nepriame AMT B03-F(S)A4 Nábehový prúd I st 0,004 I b 0,002.I n 1 Pri elektromeroch na odber a dodávku elektrickej energie, vykonať túto skúšku v obidvoch smeroch toku energie. Táto požiadavka neplatí pre overenie elektromera v chybnom zapojení (indikácia ) Skúška presnosti Doporučujeme vykonať merací cyklus v závislosti od veľkosti meraného prúdu a počte bliknutí skúšobného výstupu nasledovne: Tabuľka 5 Počet výstupných skúšobných impulzov pri meraní presnosti statických elektromerov AMT B0x Zaťažovací Minimálny počet impulzov výstupu elektromerov, určených na zapojenie: bod: priame AMT B0B-SA4 nepriame AMT B03-SA4 I 20 % I B 2 2 I < I max / I I max / Počet bliknutí skúšobného výstupu pre merania pri fázovom posuve cos φ = 0,5 ind alebo cos φ = 0,8 kap. možno znížiť na polovicu pre elektromery na priame aj nepriame zapojenie. Zvolené pracovné body pre skúšky sú: 5(2) % I n /I b (cos φ = 1), 10(5) % I n /I b (cos φ = 0,5 ind) a I max (cos φ = 1 a cos φ = 0,5 ind). V prípade záujmu je možno overiť ľubovoľný iný bod charakteristiky. Strana 10

11 Tabuľky na meranie zaťažovacej krivky Elektromery overovať na presnom meracom zariadení s triedou presnosti etalónu min. 0,05; prednostne na zariadení poloautomatickom alebo automatickom so syntetickým zdrojom meracích signálov. Referenčné hodnoty podľa Tabuliek 2 a 3. Tabuľka 6a Meranie zaťažovacej krivky elektromera na priame meranie aktívnej energie (I b = 5 A) Merací Hodnota prúdu Účinník Hranica chyby bod % [A] [%] 1 5 0,25 1 ± 1,5 2 1 ± 1, ,5 0,5 ind. ± 1,5 4 0,8 kap. ± 1,5 5 1 ± 1, ,5 0,5 ind. ± 1,0 7 0,8 kap. ± 1,0 8 1 ± 1, ,5 ind. ± 1,0 10 0,8 kap. ± 1, ± 1, ,5 ind. ± 1,0 13 0,8 kap. ± 1,0 14 I R = 5 1 ± 2,0 15 I S =I T =0 0,5 ind. ± 2,0 16 I S = 5 1 ± 2, I R =I T =0 0,5 ind. ± 2,0 18 I T = 5 1 ± 2,0 19 I R =I S =0 0,5 ind. ± 2,0 Nameraná hodnota [%] Tabuľka 6b Meranie zaťažovacej krivky elektromera na nepriame meranie na aktívnej energie (I n = 5 A) Merací Hodnota prúdu Účinník Hranica chyby bod % [A] [%] 1 2 0,1 1 ± 1,5 2 1 ± 1, ,25 0,5 ind. ± 1,5 4 0,8 kap. ± 1,5 5 1 ± 1, ,5 0,5 ind. ± 1,0 7 0,8 kap. ± 1,0 8 1 ± 1, ,5 ind. ± 1,0 10 0,8 kap. ± 1, ± 1, ,5 ind. ± 1,0 13 0,8 kap. ± 1,0 14 I R = 5 1 ± 2,0 15 I S =I T =0 0,5 ind. ± 2,0 16 I S = 5 1 ± 2, I R =I T =0 0,5 ind. ± 2,0 18 I T = 5 1 ± 2,0 19 I S =I R =0 0,5 ind. ± 2, Vyhodnotenie skúšok Nameraná hodnota [%] Elektromer je schopný funkcie v plnom rozsahu podľa normy STN EN , keď vyhovie všetkým vyššie uvedeným skúškam a namerané hodnoty sú v toleranciách stanovených hraníc chýb v jednotlivých meracích bodoch. V prípade, že výsledok niektorej skúšky je záporný, je potrebné elektromer opraviť, resp. nastaviť. Túto činnosť poskytuje výrobca alebo ním poverené pracoviská. 7.4 Nastavenie prístroja Dokiaľ pri overení presnosti sa zistí, že je potrebné upraviť polohu zaťažovacej charakteristiky elektromera pri ohmickej záťaži (cos φ = 1), alebo pri induktívnej, resp. kapacitnej záťaži (cos φ = 0,5 ind, resp. cos φ = 0,8 kap), je potrebné z elektromer odobrať veko a pomocou stanoveného postupu vykonať príslušné korekcie. Potom overiť elektromer min. v 2 základných bodoch (začiatok a koniec krivky) pri cos φ = 1 a cos φ = 0,5. Strana 11

12 8 Balenie, doprava a skladovanie 8.1 Balenie Každý elektromer je zabalený do lepenkovej krabice. Zabalené elektromery sa expedujú v špeciálnych debnách, alebo prepravných skriniach, ak ide o viac ako 20 kusov. Zásielky do 20 kusov sa odosielajú poštou v balíkoch, s označením krehkého tovaru. Obal je ekologicky nezávadný a je recyklovateľný. Iný spôsob balenia je potrebné dohodnúť s výrobcom. Dodávané elektromery sú odskúšané v rozsahu kontrolnej skúšky výrobcom a ich parametre zodpovedajú deklarovaným technickým parametrom v katalógovom liste a v tomto návode pre montáž, obsluhu a údržbu. Dodávané elektromery boli typovo odskúšané. Elektromery môžu byť dodávané aj s úradným overením po dohode s výrobcom. 8.2 Doprava Elektromery sú veľmi presné meracie prístroje a podľa toho je treba s nimi zaobchádzať pri manipulácii a doprave. Nadmerné nárazy môžu nepriaznivo ovplyvniť ich funkciu a presnosť. Pri odosielaní poštou je potrebné balík označiť symbolom sklo. 8.3 Skladovanie Elektromery skladovať pri teplotách okolia od -25 C do +70 C (trieda 3 K8H) v suchých a bezprašných priestoroch bez agresívnych pár a plynov. Priemerná relatívna vlhkosť nesmie prekročiť 75 %. 9 Servis a záruka 9.1 Servis Na tento druh výrobku je poskytovaný servis jeho výrobcom, firmou Applied Meters so sídlom v Prešove, Budovateľská ul. 50, Slovenská republika, tel. č , fax č , info@appliedmeters.sk. Firma Applied Meters bude v jednotlivých krajinách uzatvárať zmluvy o poskytovaní servisných služieb so špecializovanými pracoviskami a laboratóriami, ktorých kontaktné údaje budú doplňované do obchodných materiálov a uverejňované na internete ( 9.2 Záruka Záruka na tento typ elektromera je 18 mesiacov odo dňa dodávky. Predávajúci zodpovedá za to, že výrobok má a po stanovenú dobu si aj zachová vlastnosti stanovené technickými normami, alebo ďalšími právnymi predpismi, alebo vlastnosti dohodnuté v kúpnej zmluve, prípadne vlastností obvyklé, popísané v katalógovom liste a tomto návode na montáž, obsluhu a údržbu. Predávajúci zodpovedá za kompletnosť výrobku a za výrobné chyby, ktoré boli včas a písomne reklamované. Dĺžka záručnej doby môže byť upravená v kúpnej zmluve. Predávajúci nezodpovedá za zhoršenie vlastností výrobku alebo za poškodenie, ktoré spôsobil kupujúci, prípadne niekto iný nevhodným skladovaním, dopravou, vykonaním úpravy výrobku, násilným alebo nedbalým zásahom do výrobku, alebo iným spôsobom, alebo ktoré bolo spôsobené neodvrátiteľnými udalosťami. Strana 12

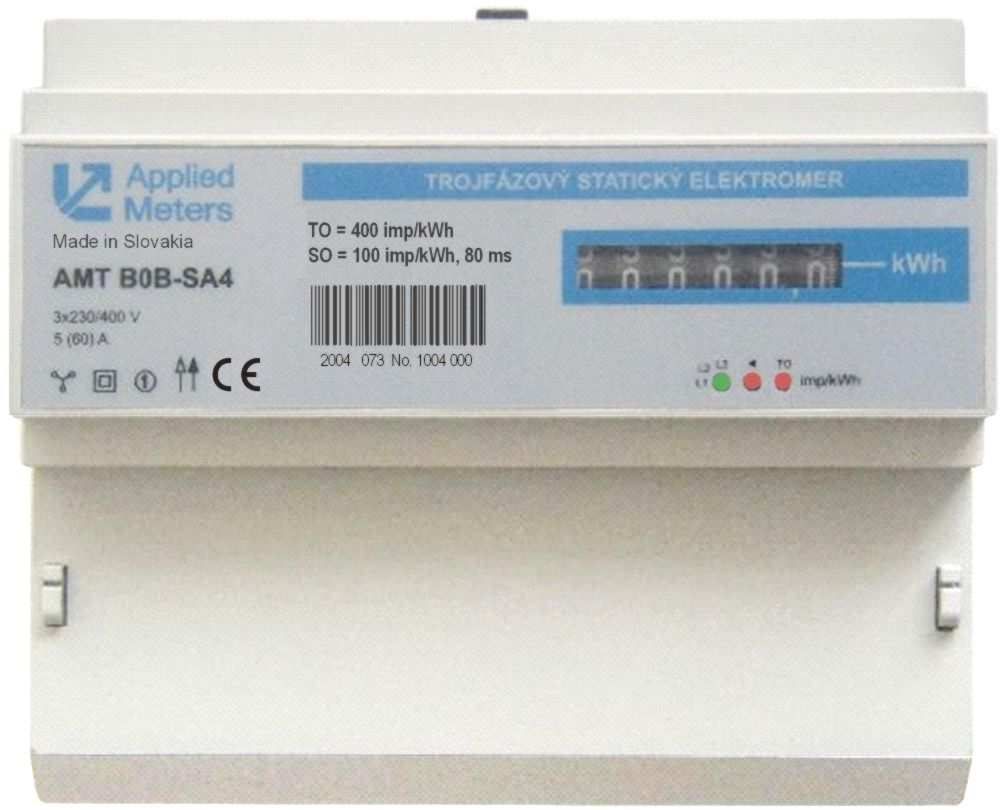

13 PRÍLOHY: PRÍLOHA 1 Pohľad na kompletný elektromer Obr. P1 Pohľad na zavekovaný elektromer (s krytom svorkovnice) Obr. P2 Statický elektromer AMT B0x-SAx bez krytu svorkovnice Strana 13

14 PRÍLOHA 2 Pohľad na odvekovaný elektromer Obr. P3 Pohľad na merací obvod statického elektromera AMT B0x-SAx s mechanickým číselníkom PRÍLOHA 3 Schémy vonkajšieho zapojenia elektromera Obr. P4a Schéma zapojenia AMT B0B-SA4 (priame zapojenie v trojfázovej štvorvodičovej sieti) Obr. P4b Schéma zapojenia AMT B0B-SA3 (priame zapojenie v trojfázovej trojvodičovej sieti) Obr. P4c - AMT B03-SA4 (polopriame zapojenie v trojfázovej štvorvodičovej sieti) Obr. P4d - AMT B03-SA3 (polopriame zapojenie v trojfázovej trojvodičovej sieti) Strana 14

15 Obr. P4e - AMT B0B-SA4 (priame zapojenie v jednofázovej dvojvodičovej sieti) Obr. P4f - AMT B03-SA3 (polopriame zapojenie v jednofázovej dvojvodičovej sieti) PRÍLOHA 4 Rozmerový náčrt Obr. P5 Vonkajšie rozmery AMT B0x-SAx Strana 15

16 Strana 16

17 Strana 17
