Mynute Boiler Green. Kondenzacijski zidni kotao sa spremnikom. Grijanje stambenih prostora. uskladen

Transcript

1 Mynute Boiler Green Kondenzacijski zidni kotao sa spremnikom Grijanje stambenih prostora uskladen XL

2 Mynute Boiler Green Pravi izbor za svaku potrebu Gama MYNUTE BOILER GREEN je sukladna s ErP Gama MYNUTE BOILER GREEN je sukladna Europskim Erp pravilnicima, koji su stupili na snagu Od toga datuma nadalje, primjenjuje se novo oznaèavanje uredaja i sustava za proizvodnju tople vode kako za grijanje tako i za sanitarnu namjenu, a niz ogranièenja vezanih za uèinkovitost i emisiju automatski iskljuèuje uredaje loije klase. Novi ErP pravilnici omoguæavaju zemljama EU do postiæi cilj '' '', to znaèi 20% smanjenje emisije plinova; 20% poveæanje obnovljive energije; 20% smanjenje ukupne potronje energije. -20% smanjenje CO2 +20% obnovljiva energija -20% potronja energije

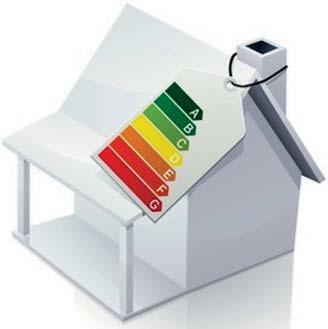

3 Kondenzacijski zidni kotao Grijanja prostora MYNUTE GREEN Grijanje vode Sezonsko grijanje prostora klasa energetske uèinkovitosti: (za sve modele) XL Ovaj dio se odnosi samo na modele kombi - Profil optereæenja : XL - klasa energetske uèinkovitosti: Razina zvuène snage u prostoriji Specifikacije za svaki modela nalaze se na zadnjoj stranici YZ YZ Nazivna izlazna toplina Specifikacije za svaki modela nalaze se na zadnjoj stranici Uteda energije, uteda novca Novo energetsko oznaèavanje, koje se prema direktivi ErP primjenjuje od rujna za naprave i sustave koji proizvode toplu vodu za grijanje i za sanitarnu namjenu, znaèi da æe kotlovi i sustavi grijanja biti oznaèavani na isti naèin kao ''bijela tehnika'', tj. kao strojevi za pranje i hladnjaci. Energetsko oznaèavanje omoguæava krajnjim korisnicima realnu usporedbu razlièitih proizvoda. Izborom proizvoda visoke uèinkovitosti, krajnji korisnici smanjuju svoje raèune za energiju, i tako doprinose oèuvanju okolia.

4 Mynute Boiler Green Linija MYNUTE BOILER GREEN je u potpunosti u skladu s Europskim pravilima ErP : Klasa energetske uèinkovitosti sezonskog grijanja prostora Klasa uèinkovitosti grijanja vode I profil optereæenja MYNUTE BOILER GREEN je kondenzacijski kotao s ugradenim spremnikom od nehrdajuæeg èelika, koji se isporuèuje u dvije verzije od 25 kw (spremnik 45 litara) i od 32 kw (spremnik 60 litara). Ceritifkat RNGE RTED omoguæava prilagodavanje snage kotla stvarnim potrebama instalacije. Uèinkovitost ««««prema Europskoj direktivi EEC 92/42. Modulacijski omjer 1 : 5 Niska emisija NOx: Klasa 5 (najvia prema Europskoj direktivi UNI EN 483), doprinosi oèuvanju okolia. Kondenzacijski izmjenjivaè topline od ekstrudiranog aluminija (zatiæen patentom) omoguæava izvrstan prijenos topline. Ugradena regulacija temperature (s vanjskim osjetnikom na zahtjev) Idealan za niskotemperaturne instalacije. Elektrièna zatita IPX5D. Niskoenergetska sinkrona crpka velike dobavne visine (EEI 0.20). Ekspanzijska posuda za TSV standardno ugradena. Udobnost TSV «««: najvia razina prema Pr EN Magnezijeva anoda standardno ugradena. Pogodan za spajanje s daljinskim upravljaèima Beretta (kao opcija). Niskoenergetska crpka sa zatitom od zaribavanja Kondenzacijski Izmjenjivaè topline Range Rated Nadzor plamena Funkcija Preivljavanje Elektrièna zatita IPX5D Manometar Preklopni poklopac upravljaèke ploèe Topla sanitarna voda Osvjetljeni digitalni displej Ukljuèeno/Iskljuèeno/Ljeto/Zima Ponitavanje/Temperatura grijanja / Izbornik funkcije S..R.. Visoki uèinak pomoæu upravljaèkog prijateljskog suèelja Upravljaèka ploèa kotla MYNUTE BOILER GREEN, smjetena ispod preklopnog pooklopca je jednostavna i prijateljska. Dva ergonomska dugmeta omoguæavajju jednostavno upravljanje svim funkcijama. Sredinje dugme ukljuèuje funkciju S..R.. Osvjetljeni digitalni displej na upravljaèkoj ploèi daje korisniku odmah sve informacije o stanju kotla. Punjenje sustava vodom se preko praktiènog èepa moe jednostavno provjeriti pomoæu manometra na upravljaèkoj ploèi.

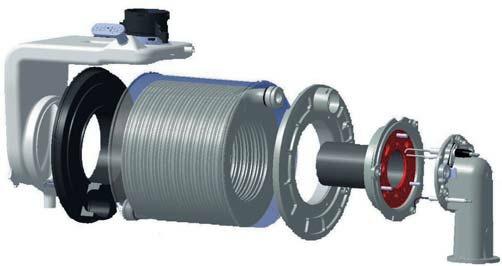

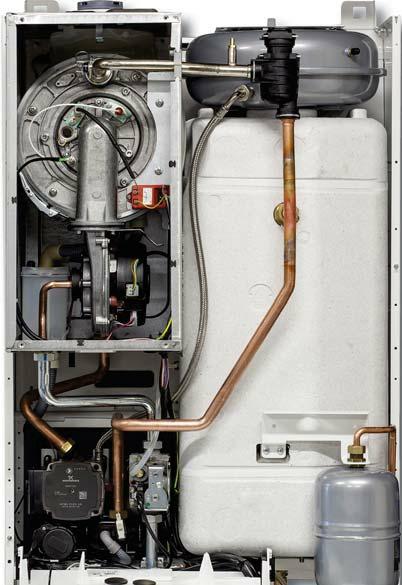

5 Kondenzacijski zidni kotao sa spremnikom Slap tople vode MYNUTE BOILER GREEN moe odmah dati 141/183 litara tople sanitarne vode tijekom 10 minuta (uz ΔT = 30 C), zahvaljujuæi ugradenom spremniku zapremine 45/60 litara. Spremnik za TSV je opremljen magnezijevom anodom za zatitu od lutajuæih struja, a zahvaljujuæi velikoj prirubnici spremnik se moe jednostavno pregledavati kako bi se smanjila potronja plina, dok visoko kvalitetna izolacija sprjeèava hlađenje, ogranièavajuæi uèestalost paljenja plamenika (radi odravanja temperature TSV u spremniku). MYNUTE BOILER GREEN je opremljen ekspanzijskom posudom, a pomoæu posebnog pribora (opcija) moe se uspostaviti cirkulacija vode. naliza dimnih plinova Kondenzacijski izmjenjivaè topline od ekstrudiranog aluminija Plamenik s predmijeanjem i niskim Nox: klasa 5 (UNI EN 483) Ekspanzijska posuda sustava grijanja (8 litara) Ugradeni spremnik od nehrdajuæeg èelika za TSV Niskoenergetska sinkrona crpka velike dobavne visine (EEI 0.20) 3-smjerni ventil za zatitu od zaribavanja Ekspanzijska posuda za sustav TSV (2 litre) Elektronska ploèa s funkcijom samodijagnosticiranja Napomena: Slika prikazuje model 25 B.S.I. E Najvia pouzdanost MYNUTE BOILER GREEN je opremljen najnovijim zatitnim sklopom: upravljaèkim sklopom koji nadzire nazoènost plamena, pravilno odvodenje dima, temperaturu, i tlak. Osim toga upravlja cirkulacijskom crpkom i trosmjernim ventilom s ciklusima protiv zaribavanja, èime se osigrava uèinkovitost i rad: u sluèaju nerada komponenti, s obzirom da je kotao ukljuèen i elektrièki napajan, iskljuèuje se moguænost zaribavanja komponenti. Kotao omoguæuje klimatsku regulaciju topline, koju ukljuèuje vanjski osjetnik temperature (isporuèuje se na zahtjev) kako bi se osigurala veæa udobnost u kuæi. Osim toga, moe se spojiti na daljinsku upravljaèku ploèu Beretta (isporuèuje se na zahtjev) za daljinsko upravljanje i vodenje kotla.

6 Mynute Boiler Green S..R.. sustav: udobnost i uteda Modeli MYNUTE BOILER GREEN su opremljeni Berettinim patentiranim sustavom S.a.R.a (automatsko upravljanje temperaturom), koji se ukljuèuje postavljanjem dugmeta za namjetanje temperature u podruèje UTO (između 55 C i 65 C). Sustav S.a.R.a. ostvaruje najbolji kompromis izmedu prosjeène temperature radijatora i brzine postizavanja eljene temperature u prostoru, ostvarujuæu tako utedu energije i novca. Kad postoji zahtjev za toplinom, sustav automatski podie temperaturu protoène vode dva puta po 5 C svakih 20 minuta, kako bi se prostor bre ugrijao. Kad je potreba za toplinom zadovoljena (vidi dijagram) sustav æe se automatski iskljuèiti do iduæeg zahtjeva, kada kotao poèinje raditi s poèetno namjetenom tempreturom vode za grijanje. Range Rated Izraz ''Range Rated'' oznaèava proizvod koji je homologiran za razlièite razine ogrijevne moæi, i koji je opremljen posebnim sklopom za prilagodbu maksimalne snage kotla potrebama topline u centralnom sustavu grijanja. Temperatura vode za grijanje 65 C Kotlom MYNUTE BOILER GREEN, Beretta prua moguænost prilagodavanja snage vaega kotla stvarnim zahtjevima za energijom u stanu jednostavnim zahvatom pri ugradnji. Dovoljno je promijeniti broj okretaja ventilatora i novu toplinsku moæ upisati na natpisnu ploèicu. 60 C Namjetena vrijednost 55 C 20 minuta 40 minuta Sobni termostata potrauje Sobni termostat zadovoljen Vrijeme Zahvaljujuæi certifikatu ''Range Rated'', rad kotla MYNUTE BOILER GREEN se moe optimizirati, i tako sprijeèiti nepotrebno troenje plina i dijelova Kondenzacijski izmjenjivaè topline Kondenzacijski izmjenjivaè topline je izraden od beavne aluminijske cijevi. Velika toplinska vodljivost aluminija omoguæava jednoliènu raspodjelu topline, èime se izbjegava pregrijavanja i poveæava trajnost izmjenjivaèa. Osim toga, aluminij je vrlo otporan na koroziju. Izvedba s jednom cijevi (u serijskom krugu) omoguæava veæi svijetli otvor za prolaz vode kroz izmjenjivaè, èime se smanjuje otpor, odnosno pad tlaka, i sprijeèava taloenje kamenca i neèistoæa. Kondenzacijski izmjenjivaè Kolektor dima s prikljuèkom za analizu i kondenzat topline omoguæava rekuperaciju veæeg dijela latentne topline iz dimnih plinova, smanjujæi tako gubitke u dimnjaku. Kondenzacijski izmjenjivaè Plamenik s predmijeanjem Plamenik s predmijeanjem optimizira smjesu za izgaranje smanjujuæi emisiju Nox na minimum.

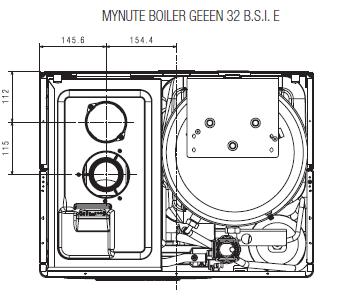

7 Kondenzacijski zidni kotao sa spremnikom Tehnièki crtei MYNUTE BOILER GREEN 25/32 B.S.I. LEGEND: Sustav: Povrat R/ Potis F/ Plin G / Odvod kondenzata CD Sanitarna voda: Ulaz I/ Izlaz O / Cirkulacija RC B C R F G O R C I 462 B C Teina 25 B.S.I. E B.S.I. E C Pogled odozgo Za sve konfiguracije dimovoda potujte lokalne i dravne propise

8 Tehnièki podatci OSTLE SPECIFIKCIJE Grijanje - nazivna ogrjevna moæ kw 25,00 25,00 Grijanje - nazivna izlazna toplina (80-60 C) kw 24,50 24,38 Grijanje - nazivna izlazna toplina (50-30 C) kw 26,25 26,43 Grijanje - minimalna ulazna toplina kw 6,00 6,00 Grijanje - minimalna izlazna toplina (80-60 C) kw 5,89 5,90 Grijanje - minimalna izlazna toplina (50-30 C) kw 6,48 6,46 TSV - nazivna moæ kw 25,00 32,00 TSV - maksimalna izlazna toplina* kw 25,00 32,00 TSV - minimalna ulazna toplina kw 6,00 6,00 TSV - minimalna izlazna toplina* kw 6,00 6,00 Uèinkovitost pri max - min nazivnoj izlaznoj toplini (80-60 C) % 98,0-98,2 97,5-98,3 Uèinkovitost pri djelomiènom optereæenju 30% (30 C povrat) % 107,1 109,3 Uèinkovitost pri max - min nazivnoj izlaznoj toplini (50-30 C) % 105,0-108,0 105,7-107,7 Uèinkovitost pri djelomiènom optereæenju 30% (47 C povrat) % 102,3 102,7 Klasa NOx 5 5 Maksimalna potronja struje W Napajanje V/Hz 230 / / 50 Elektrièna zatita IP X5D X5D CENTRLNO GRIJNJE Maksimalni tlak - temperatura bar - C TSV - topla sanitarna voda Maksimalni tlak bar 8 8 Proizvodnja TSV ΔT= 25 C/30 C/35 C l/m in 14,3 / 11,9 / 10,2 18,3 / 15,3 / 13,1 Podruèje namjetanja temperature tople vode C SPECIFIKCIJE UGRĐENOG SPREMNIK Tip nehr ajuæi èelik (LDX 2101) nehr ajuæi èelik (LDX 2101) Zapremina l Kolièina izvlaèenja vode tijekom 10 uz ΔT= 30 C l Maksimalni tlak u spremniku bar 8 8 PRIKLJUÈCI Grijanje - potis - povrat - plin Ø 3/4 3/4 TSV - ulaz - izlaz vode Ø 1/2 1/2 DIMOVODNE CIJEVI I USIS ZRK Maksimalna duina (ukljuèivo koljeno 90 ) za koncentriènu cijev mm m 7,8 5 7,8 5 Maksimalna duina za udvojenu cijev mm m PLIN Certificirana vrsta plina II2H3P / II2ELwLs3P II2H3P / II2E3P Raspoloive izvedbe Metan / UNP** Metan / UNP** *Prosjek razmih radnih uvjeta za TSV ** Verzija UNP moguæa uz pribor za preradu (isporuèuje se kao opcija) B Ugrađen TSV spremnik S Zatvoreno loite I Ionizacijski nadzor plamena SPECIFIKCIJE ENERGETSKOG OZNÈVNJ ( prema EU propisima /2013 ) M YNUTE BOILER GREEN M YNUTE BOILER GREEN 25 B.S.I. E. 32 B.S.I. E Klasa uèinkovitosti sezonskog grijanja prostora Klasa uèinkovitosti grijanja vode Deklarirani profil optereæenja XL XL Nazivna ogrijevna moæ kw Razina buke u zatvorenom prostoru db Uèinkovitost sezonskog grijanja prostora % POTRONJ POMOÆNE ELEKTRIÈNE ENERGIJE Pri punom optereæenju W 40,0 42,0 Pri djelomiènom optereæenju W 13,7 14,3 U mirovanju W 2,4 2,4 2105_0 ErP EN 10/15 Beretta je marka Grupe Riello dresa: RIELLO Sp Via Risorgimento, 23/ LECCO Italy Tel Fax info@ berettaboilers.com Radi pobolavanja proizvoda, Beretta pridrava pravo promjene svojstava i informacija iznasenih u ovom prospektu, u bilo koje doba i bez najave. Ovaj prospekt se ne moe smatrati prilogom ugovoru.
