1 MAKING MODERN LIVING POSSIBLE Individualne Stambene Toplinske Podstanice ITPS Udobnost etažnog grijanja i tople vode s malim troškovima

2 Individualne Stambene Toplinske Podstanice Učinkovite - Pouzdane Jednostavne Individualne stambene podstanice su uređaji postavljeni u svakom stanu i idelano su rješenje kako za nove zgrade, tako i za obnavljanje starih sustava. Povećane potrebe za energetskom učinkovitosti, individualnom udobnosti i pravednom naplatom energije u višestambenim zgradama zahtjevaju inovativna rješenja instalacija. Individualne stambene podstanice omogućavaju individualnu regulaciju temperature s odgovarajućim termostatom i trenutno pripremaju potrošnu toplu vodu točno koliko Vi trebate. Tako doprinose osiguravanju visoke udobnosti i maksimalne energetske učinkovitosti sustava grijanja. Ovaj sustav je neovisan o izvoru energije dostupnom zgradi. To je privlačna i ekonomski opravdana zamjena za tradicionalne sustave grijanja. Korištenje Danfoss stambenih podstanica omogućava vam bezbroj prednosti.

3 Ono što ste oduvijek željeli - zaista učinkovit sustav grijanja i pripreme potrošne tople vode PREDNOSTI SUSTAVA Odabir i ugradnja Primjenjivo u novim zgradama i za obnavljanje starih sustava Minimalni zahtjevi za prostorom za ugradnju u/ispred stana mogućnost podžbukne ugradnje Skraćeno vrijeme ugradnje jer su potrebne samo 3 cijevi. U radu Pravedna i individualna naplata troškova za svaki stan. Individualno postavljanje željene sobne temperature i nezavisna priprema potrošne tople vode. Najveća moguća udobnost potrošne tople vode (35-80 kw naspram 22 kw koju daju standardni plinski uređaji). Povećana energetska učinkovitost zbog niskih radnih temperatura. Bez održavanja.

4 Inovativno rješenje. Jednostavna ugradnja. Sigurnost i ušteda. Decentralizirani sustavi grijanja s Danfoss individualnim stambenim podstanicama daju Vam niz pogodnosti. Projektiranje i ugradnja: prikladno i za novogradnju i za renovacije minimalni prostor potreban za ugradnju: podžbukna i nadžbukna varijanta smanjeno vrijeme montaže zbog samo 3 dolazne cijevi DIJELOVI SUSTAVA Najvažniji dijelovi sustava uključuju: Uređaj za svaki stan Centralni izvor energije (u podrumu/tavanu) Cirkulacijsku crpku 3 cijevi: polaz i povrat grijanja, hladna voda Pravilna kombinacija navedenih dijelova je ključ za učinkovit sustav

5 Mogući izvori energije Daljinsko grijanje Centralno grijanje Solarno grijanje/toplinske crpke Biomasa

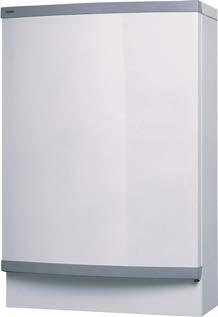

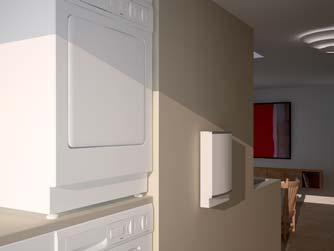

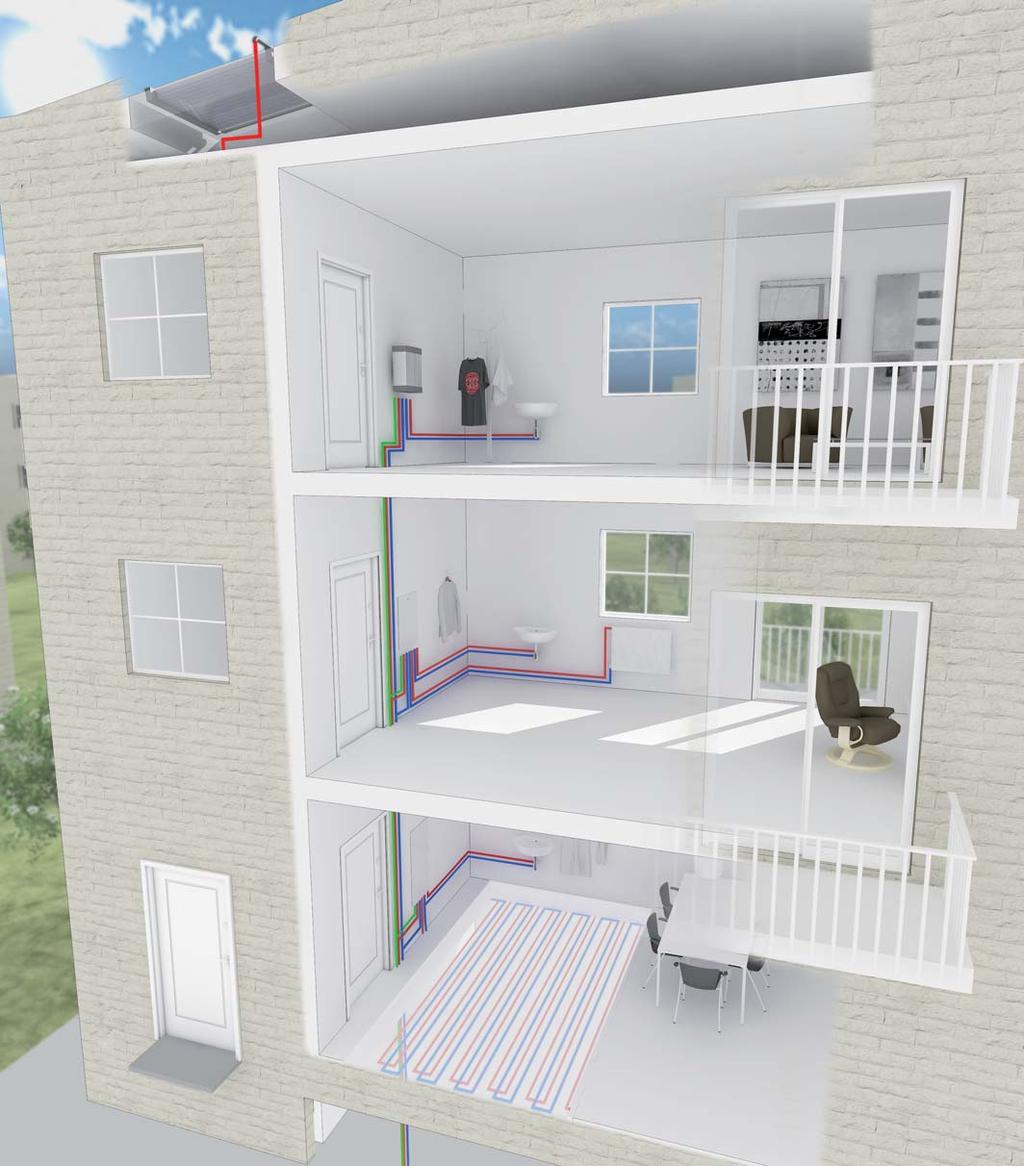

6 Samo 3 cijevi do svakog stana Danfoss stambene podstanice su uređaji koji objedinjuju vaše potrebe za udobnosti, prilagodljivosti i dizajnom Individualna stambena podstanica je kompaktan uređaj, pripremljen za ugradnju. Sastoji se od visoko učinkovitog izmjenjivača topline koji trenutno priprema potrošnu toplu vodu prema Vašoj potrebi, priključka za grijanje stana s termostatom za regulaciju temperature, te uređaja za mjerenje stvarno potrošene topline. Osim toga, može se nadograditi sklop za priključak na podno grijanje i recirkulaciju potrošne tople vode. Danfoss program stambenih podstanica prikladan je za sve primjene, uvjete sustava i zahtjeve pri radu. Možete odabrati uređaj za podžbuknu ili nadžbuknu ugradnju. Danfoss stambene podstanice mogu se nadograditi razdjelnicima za podno/ radijatorsko grijanje, koji mogu biti izrađeni prema zahtjevu kupca i ugrađeni zasebno ili direktno spojeni na uređaj. Dajemo Vam najveću moguću prilagodljivost kako bi se udovoljilo zahtjevima sustava i Vašim individualnim potrebama za optimalan rad i udobnost. Prednosti ITPS sustava pred tradicionalnim sustavom Tradicionalan sustav etažnog grijanja s potrošnom toplom vodom ITPS sustav etažnog grijanja s potrošnom toplom vodom Nedostatna i spora dobava potrošne tople vode Potreban dimnjak u svakom stanu Opasnost od curenja plina i ugljičnog-monoksida u stanu Mala učinkovitost sustava povećani računi za energiju Velika emisija dimnih plinova u zrak Puštanje u rad zasebno: uređaja, dimnjaka, plinomjera Održavanje uređaja i dimnjaka potrebno vršiti svake godine Trenutno daje više tople vode željene temperature Nema potrebe za dimnjakom u svakom stanu (dodatni stambeni prostor kod novogradnje) Bez mogućnosti curenja plina i opasnosti od ugljičnog-monoksida u stanu Veća učinkovitost izvora energije u odnosu na tradicionalan sustav manji računi za energiju Dodatno povećana učinkovitost sustava zbog niskih temperatura povrata Smanjena emisija dimnih plinova u zrak Jednostavno održavanje i puštanje u rad Kompaktna izvedba i mogućnost podžbukne ugradnje

7 Brza i učinkovita priprema potrošne tople vode Danfoss je razvio tehnologiju koja proizvodi velike količine potrošne tople vode bez veće potrošnje energije. Tehnologija je zasnovana na visoko učinkovitom izmjenjivaču topline koji trenutno priprema potrošnu toplu vodu prema Vašoj potrebi. Također, cijeli sustav je napravljen tako da daje prioritet pripremi potrošne tople vode. Iz tog razloga moguće je zadovoljiti sve Vaše zahtjeve za potrošnom toplom vodom: od jednog tuša/kade s jednom dodatnom slavinom, do četiri ili više kupaonica Danfoss individualne stambene podstanice Vam daju uvijek topli start vode: ispustom na slavini trenutno kreće potrošna topla voda i to točno željene temperature i toliko koliko je trebate. Ako imate više slavina, u istom trenutku ćete dobiti toplu vodu željene količine i temperature na svim slavinama. Danfoss Vam daje najveću moguću udobnost potrošne tople vode!

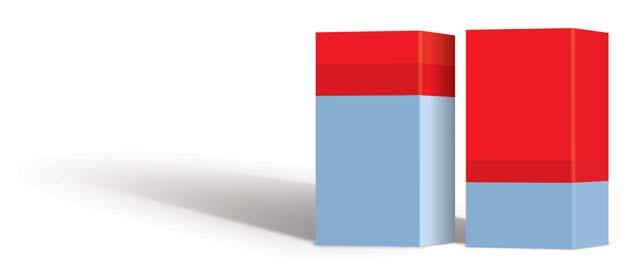

8 Ekološki i učinkovit sustav Briga za okoliš je izuzetno važan čimbenik. Imamo trenutnu potrebu za energetski učinkovitim rješenjima u svim područjima. Svima je jasno da ne možemo zagađivati zrak izgarajući energetske rezerve na Zemlji. S našim ITPS sustavom dobivate etažno grijanje sa smanjenim brojem dimnjaka (jedan dimnjak za jednu zgradu, odn. sve spojeno na dimnjak toplane). Također, uz rastuće cijene energenata i potrebe za smanjenom potrošnjom, etažno grijanje s pravednom naplatom je jedino moguće rješenje % 15-30% 30-40% 70-85% Tradicionalni sustav Sustav s ITPS Gubici u sustavu (godišnje) Učinkovitost sustava (godišnje)

9 VRIJEDNOST VAŠE NEKRETNINE RASTE S: Smanjenim gubicima topline u sustavu, što dovodi do smanjenih troškova u radu Jednostavnom i komapktnom instalacijom, koja ostavlja više mjesta za ostale svrhe u zgradi (troškovi investicije) i treba manje održavanja (troškovi tijekom rada) Točnom i pravednom naplatom po svakom stanu (ukupni troškovi prate stvarnu potrošnju) Sigurnim načinom rada, potpuno bezopasnim za ukućane i okoliš

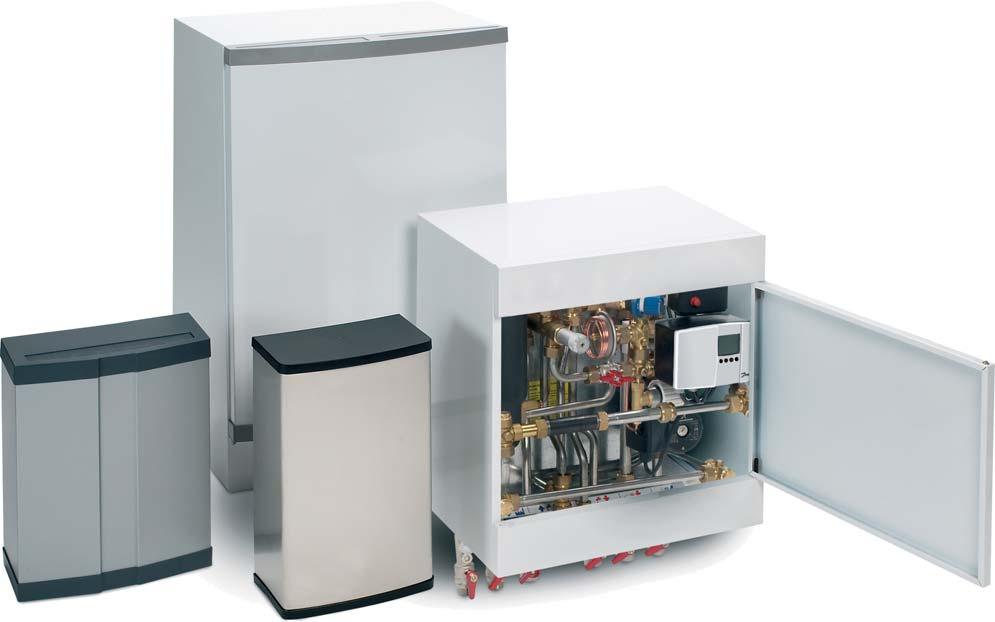

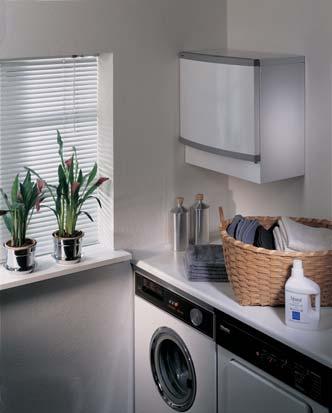

10 Osnovne izvedbe Nadžbukni, dizajn Jacob Jensen: Termix VMTD-F Podžbukni s razdjelnikom: Termix VMTD-F Akva Multi TDP-F Podžbukni: Termix VMTD-F Akva Multi TDP-F Osnovne izvedbe Kapacitet Raspoloživ Dimenzije ormara Grijanje* PTV** Istovremeni rad pad tlaka Priključci za grijanje nadžbukni podžbukni podžbukni s razdjelnikom Akva Multi TDPF 7 kw 14 l/min 1 tuš + 1 slavina 10 kpa 3/4 910x610x x610x150 Termix VMTD-F1 23 kw 14 l/min 1 tuš + 1 slavina 15 kpa 3/4 800x540x x610x x610x150 Termix VMDT-F2 23 kw 20 l/min 2 tuša + 1 slavina 15 kpa 3/4 800x540x x610x x610x150 Termix VMTD-F3 23 kw 24 l/min 3 tuša (2 tuša + 2 slavine) 15 kpa 3/4 800x540x x610x x610x150 Termix VMTD-F4 23 kw 32 l/min 4 tuša 15 kpa 3/4 800x540x x610x x610x150 * ΔT=20 C, Δp=45 kpa (primar) ** kapacitet PTV-a pri temperaturi polaza 65 C, zagrijavanje PTV-a s 10 na 45 C

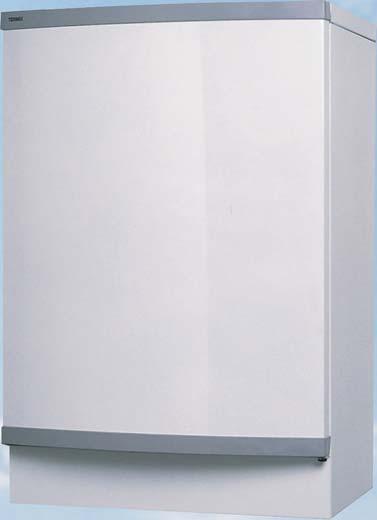

11 Nadžbukni, dizajn Jacob Jensen: Termix Compact 28 Nadžbukni, dizajn Jacob Jensen: Termix Compact 20 Osnovne izvedbe Kapacitet Raspoloživ Dimenzije ormara Grijanje* PTV** Istovremeni rad pad tlaka Priključci za grijanje nadžbukni podžbukni podžbukni s razdjelnikom Termix Compact kw 20 l/min 2 tuša 20 kpa 1 815x540x360 Termix Compact kw 20 l/min 2 tuša 20 kpa x1200x430 ITPG-F1 10,8 kw 10 kpa 3/4 410x410x150 na upit ITPG-F2 23 kw 15 kpa 3/4 410x410x150 na upit * ΔT=20 C, Δp=45 kpa (primar) ** kapacitet PTV-a pri temperaturi polaza 65 C, zagrijavanje PTV-a s 10 na 45 C

12 Mogućnosti nadogradnje Set za recirkulaciju U slučajevima kada je velika udaljenost između slavina i ITPS-a, te za dodatnu udobnost potrošne tople vode. Razdjelnici R-FN - razdjelnik za radijatore u slučaju podnog razvoda cijevi do radijatora G-FN - razdjelnik za radijatorsko grijanje u slučaju podnog razvoda cijevi do radijatora i radijatora bez termostatskih ventila G T-FN - razdjelnik za podno grijanje u slučaju spoja ITPS-a na podno grijanje, s miješajućim sklopom koji smanjuje temperaturu polaza u pod s mogućnošću povezivanja s ožičenom ili bežičnom regulacijom po prostoriji G TC-FN - razdjelnik za podno grijanje u slučaju spoja ITPS-a na podno grijanje, s miješajućim sklopom koji smanjuje temperaturu polaza u pod, s ugrađenom centralnom ožičenom regulacijom G TW-FN - razdjelnik za podno grijanje u slučaju spoja ITPS-a na podno grijanje, s miješajućim sklopom koji smanjuje temperaturu polaza u pod, s ugrađenom centralnom bežičnom regulacijom Set za priključak radijatora uz razdjelnike podnog grijanja u slučaju kombiniranog podnog i radijatorskog grijanja

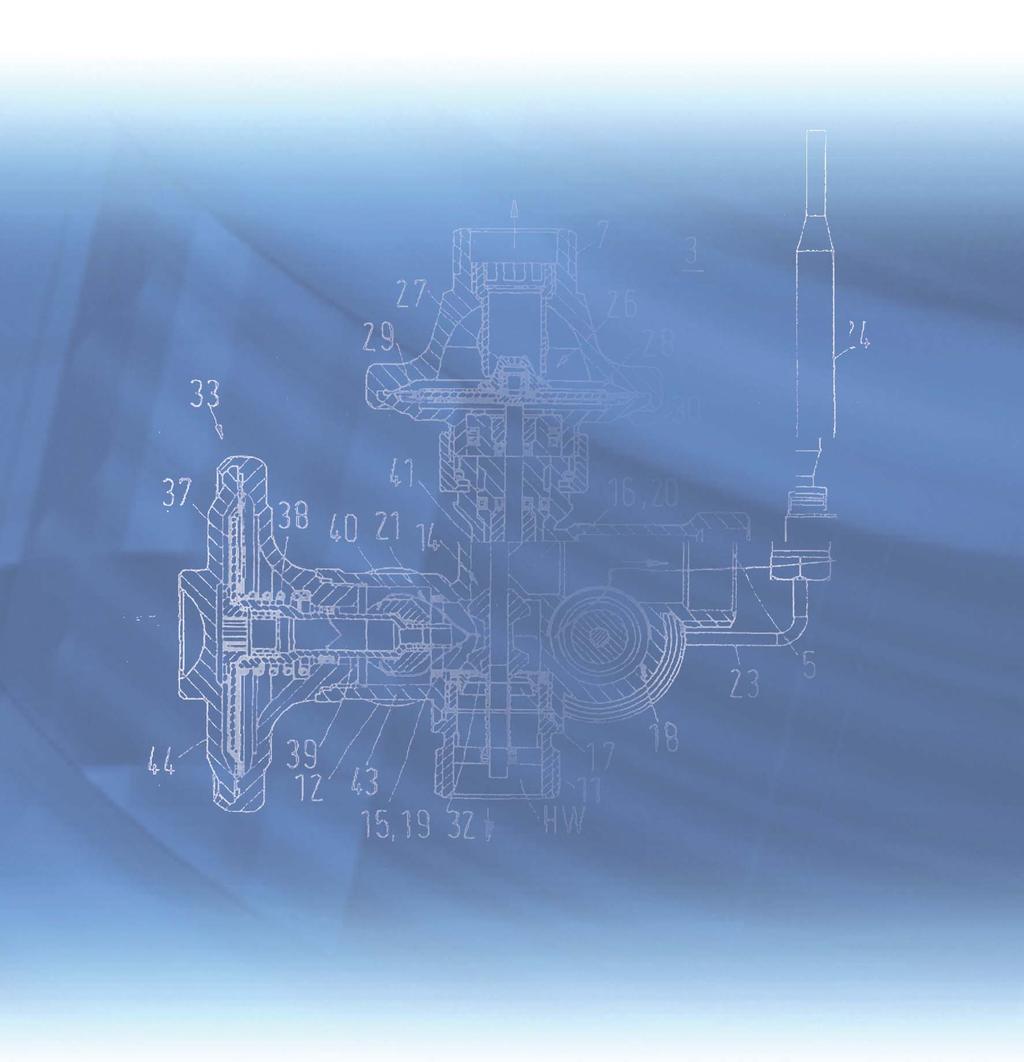

13 Dodatna oprema Akva Vita TDP-F Akva Vita TDP

14 Termostatski radijatorski ventili RA 2980 Radijatorski termostat s plinskim punjenjem RA 2982 Radijatorski termostat s plinskim punjenjem i daljinskim osjetnikom RA PLUS Programabilni radijatorski termostat RA 5062 Radijatorski termostat s daljinskim podešavanjem RA 2920 Dodatno oklopljeni radijatorski termostat RAX, bijeli RAL 9016 Dizajn radijatorski termostat RAX, bijeli RAL 9010 Dizajn radijatorski termostat RAX, krom Dizajn radijatorski termostat RAX, inox Dizajn radijatorski termostat RAX, zlatna Dizajn radijatorski termostat RAX, antracit Dizajn radijatorski termostat RAX, crna Dizajn radijatorski termostat

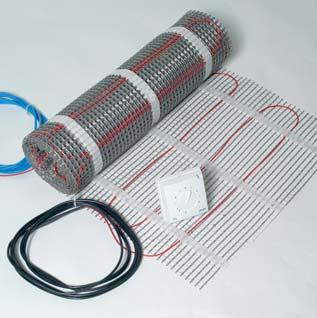

15 Dizajn set s RAX radijatorskim termostatom za spoj radijatora sa široko razmaknutim priključcima (npr. kupaonski radijatori) Krom dizajn set Bijeli RAL 9016 dizajn set Bijeli RAL 9010 dizajn set Inoks dizajn set Zlatni dizajn set VHX-DUO dizajn set za spoj radijatora s 2 priključka, razmak priključaka 50mm, u ravnoj ili kutnoj izvedbi Krom Bijeli RAL 9016 Bijeli RAL 9010 Inoks VHX-MONO dizajn set za spoj radijatora s jednim priključkom, u ravnoj ili kutnoj izvedbi Krom Bijeli RAL 9016 Bijeli RAL 9010 Inoks Programabilni sobni termostati TP dnevni program sa 6 vremenskih zona na dan TP /2 dnevni program sa 6 vremenskih zona na dan Električno podno grijanje - grijaće mreže EFSM 150 jednožilna električna grijača mreža toplinskog učina 150W/m2 namijenjena za ugradnju ispod keramičkih pločica EFSM 100 jednožilna električna grijača mreža toplinskog učina 100W/m2 namijenjena za ugradnju ispod drvenih podova i laminata Programabilni termostati za električno podno grijanje EFET 535 termostat s osjetnikom poda i prostora EFIT 550 inteligentni termostat s osjetnikom poda i prostora Regulacija vodenog podnog grijanja FH-W - ožičena regulacija CF 2 - bežična regulacija FN razdjelnici

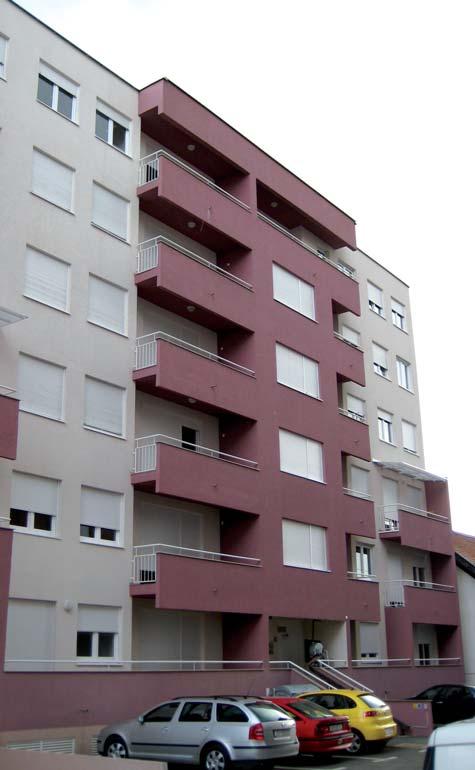

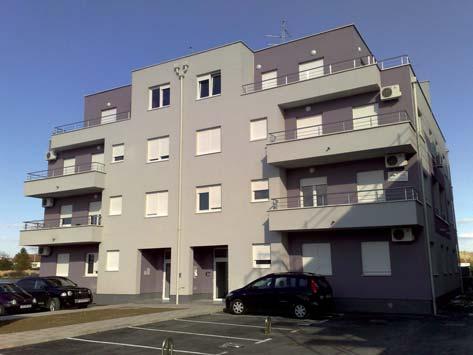

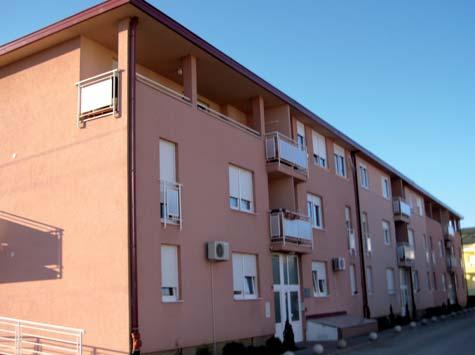

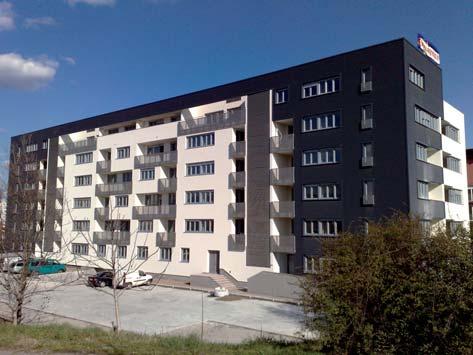

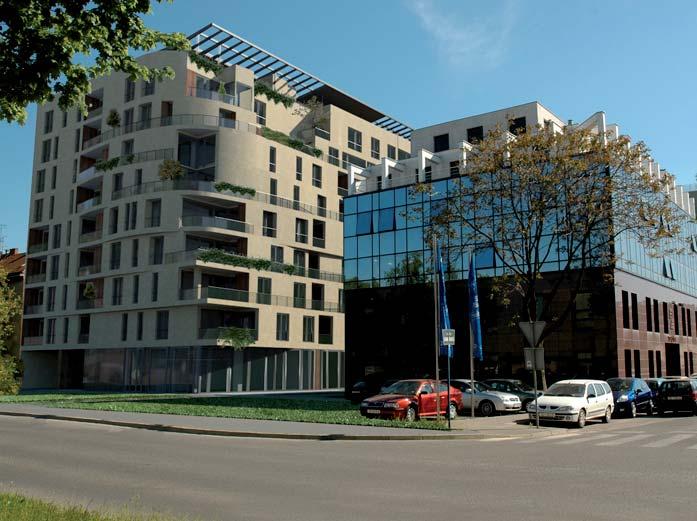

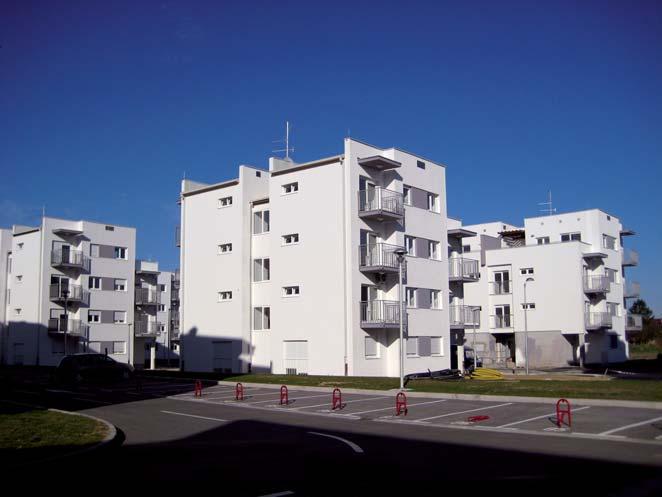

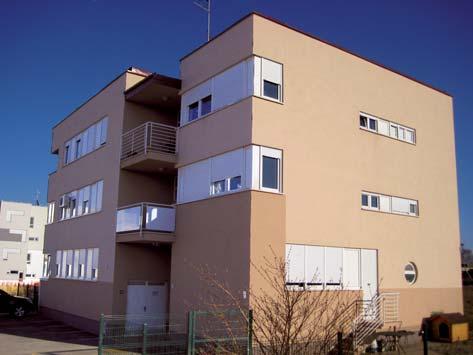

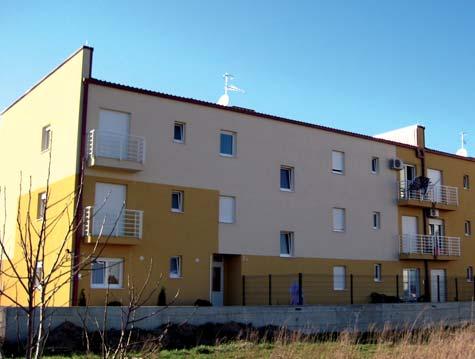

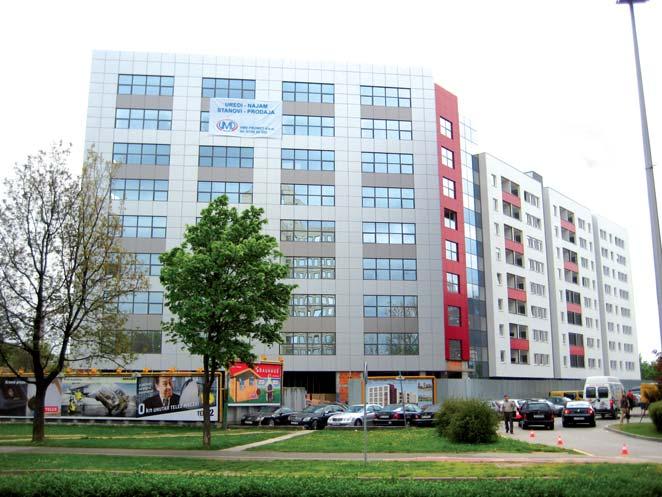

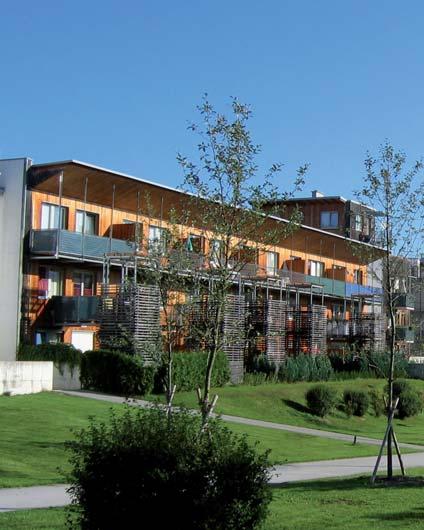

16 Reference 2005, Stambena zgrada Dugave, Draganići , Stambena zgrada Dugave, Draganići , Stambene zgrade Sveti Rok 5, 7, , Stambena zgrada Vrbani, Cirkovljanska , Sklop stambenih zgrada Dugave - Draganići 2007, Stambene zgrade Kamenarka 35 i 35a 2008, Stambene zgrade Borovje, Ulica grada Čikaga 2008, CONING - Sklop stambenih zgrada Kamenarka 2008, VMD promet - Stambeno poslovni kompleks Trnje, Folnegovićeva - Radnička 2008, Mešić gradnja - Stambeno poslovni kompleks 2008, PB projekt - Stambeno poslovni kompleks Radnička cesta 2008, CET BAH -Stambeno poslovni kompleks Sarajevo Velešići 2008, JUST-graditeljstvo - Stambeno poslovni objekt Borovje - Držićeva 2008, Stambena zgrada Vrbani 2009, Consultants - Stambeno poslovni kompleks Zavrtnica, VMD promet, stambeno poslovni kompleks, Folnegovićeva-Radnička, Trnje Sarajevo, CET BAH, stambeno poslovni kompleks, Velešići, CONING, stambeno poslovni kompleks, Kamenarka

17 , Kamenarka 35 i 35a, PB projekt, stambeno poslovni kompleks, Radnička cesta, Vrbani, Cirkovljanjska 1, Dugave, Draganići 2, Dugave, Sveti Rok, ulica grada Chickaga, Borovje, Dugave, Draganići 4

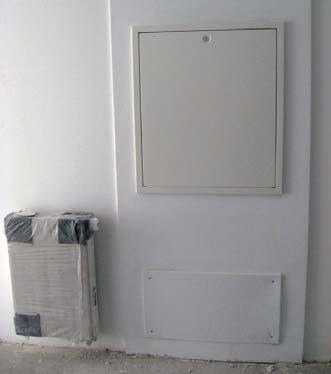

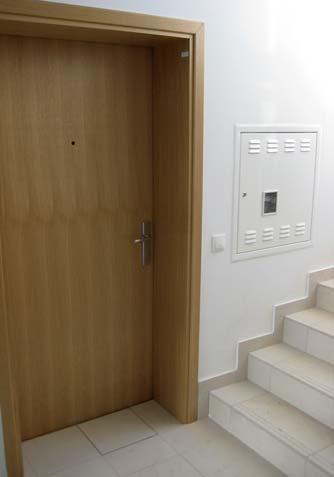

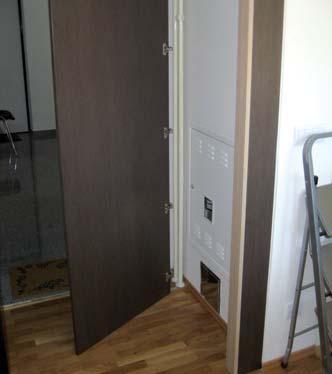

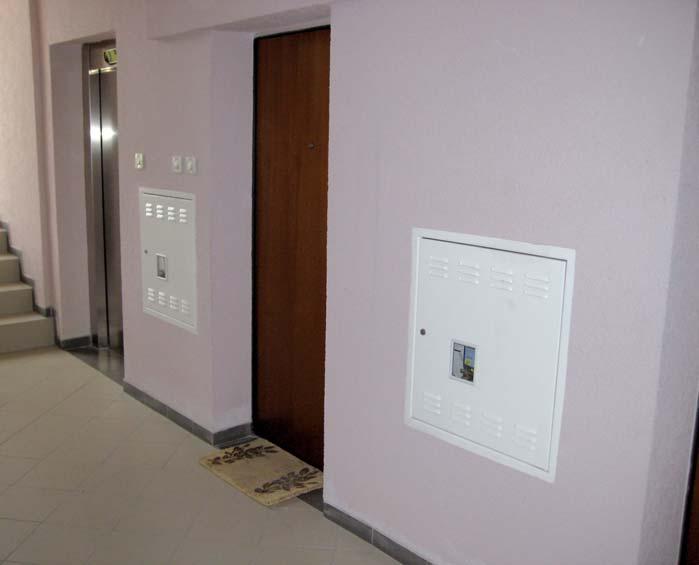

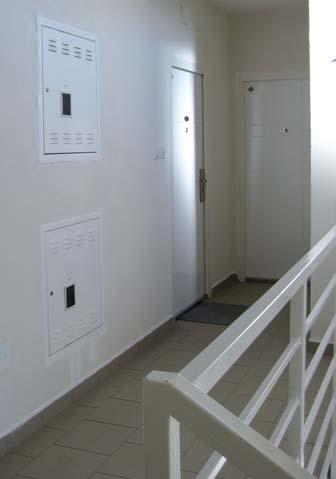

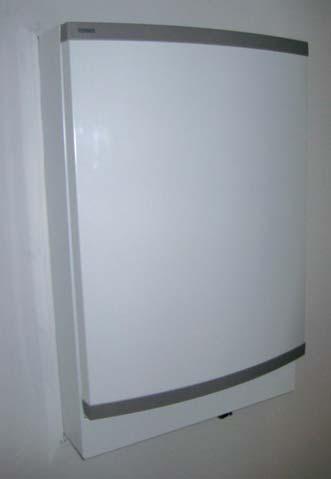

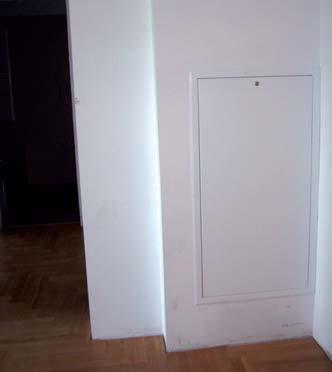

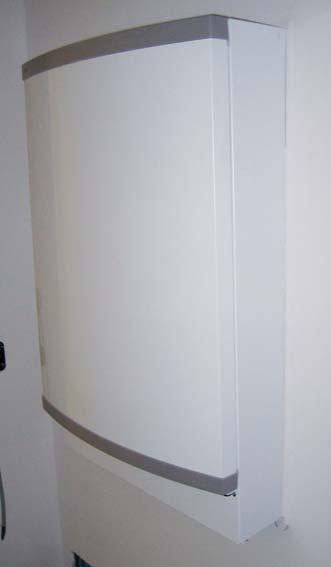

18 Primjeri ugradnje

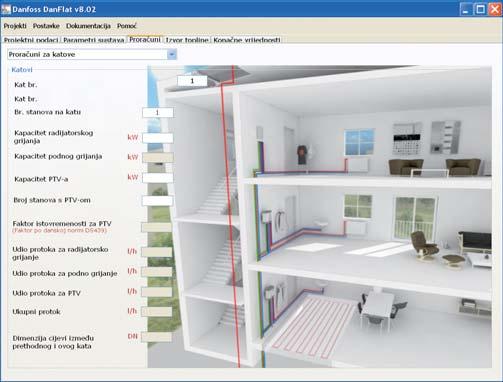

19 Dimenzioniranje sustava U zemljama širom Europe tijekom godina je ugrađeno mnoštvo Danfoss stambenih podstanica. Izuzetno su učinkovite u radu bez održavanja, pouzdane, pružaju veliko zadovoljstvo i udobnost vlasnicima kuća i stanova. Dimenzioniranje sustava pomoću DanFlat -a Danfoss Vam nudi savjetovanje i razgovor o dimenzioniranju i odabiru sustava. Kako bi osigurali optimalno djelovanje sustava, energetsku učinkovitost i individualne zahtjeve za udobnošću, dimenzioniranje treba biti ispravno. DanFlat program za dimenzioniranje je naš alat za strukturirano dimenzioniranje, koji pokriva sve dijelove i elemente sustava sa stambenim podstanicama. Kao osnovu za pravilno dimenzioniranje, treba uzeti u obzir sljedeće parametre: Gubici topline po stanu potreban kapacitet grijanja Potreban kapacitet i temperatura potrošne tople vode (PTV) Primarne i sekundarne temperature polaza i povrata (ljeto/zima) Temperatura hladne vode Broj stanova u sustavu (kod višestambenih zgrada) Dodatni gubici topline u sustavu

20 Trebate rješenje za Vaš sustav? Potražite još danas! Savjetovanje i pomoć Zbog naše vodeće uloge u grijanju i godina iskustva, Danfoss je često odabran savjetnik projektantima i izvođačima pri specifikaciji rješenja za sustave grijanja za nove zgrade kao i obnove starih sustava. Danfoss dijeli zajednički interes sa svojim kupcima kako bi investicije u moderne sustave grijanja doprinosile uštedi troškova energije i ugradnje. Kroz razgovor s Vama dolazimo do pravih osnova za pronalaženje optimalnog rješenja. Želite znati više? Pozivamo vas da posjetite Danfoss Portal Grijanja. Na našim stranicama možete saznati više o rješenjima individualnih stambenih podstanica. Veselimo se kontaktu s vama! Više na: Znate li sniženje temperature u prostoru za 10C znači uštedu energije od 5 do 7% ugradnja termostatskih radijatorskih ventila donosi uštedu do 20% noćno sniženje temperature grijanja donosi uštedu do 10% grijanje je dinamičan sustav na kojeg utječe okolina; regulacijski uređaj ne znači ništa ako nije pravilno projektiran, ugrađen, podešen, održavan i upravljan, u skladu s ostalim dijelovima sustava Danfoss d.o.o., Magazinska 9a, HR-10000, tel. (01) , fax. (01) danfoss.hr@danfoss.com Danfoss ne preuzima odgovornost za eventualne greške u katalogu, prospektima i ostalim tiskanim materijalima. Danfoss pridržava pravo izmjena na svojim proizvodima bez prethodnog upozorenja. Ovo pravo odnosi se i na već naručene proizvode pod uvjetom da te izmjene ne mjenjaju već ugovorene specifikacije. Svi zaštitni znaci u ovom materijalu vlasništvo su (istim redoslijedom) odgovarajućih poduzeća Danfoss. Danfoss oznake su zaštitni žigovi poduzeća Danfoss A/S. Sva prava pridržana. VBCWC137
