Tlačno neovisni balans i regulacijski ventil AB QM DN

Transcript

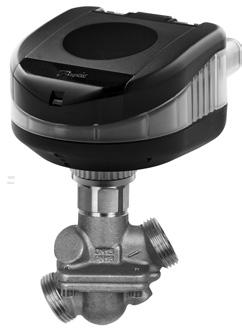

1 Tehnički podaci Tlačno neovisni balans i regulacijski ventil AB QM DN AB-QM ventil opremljen pogonom regulacijski je ventil s punim autoritetom i automatskom funkcijom balansiranja/ograničenja protoka. Tipične primjene su: regulacija temperature s trajnim automatskim balansiranjem na terminalnim uređajima (rashladnim uređajima, klima komorama, konvektorima, indukcijskim uređajima, radijacijskim pločama i izmjenjivačima topline). Opis Precizna regulacija protoka ventila AB-QM s Danfossovim pogonom povećava ugodnost i smanjuje ukupni trošak zbog ušteda ostvarenih na sljedećim područjima: učinkovit prijenos energije i minimalni troškovi pumpanja jer ne dolazi do prevelikog protoka pri djelomičnim opterećenjima zbog točnog, tlačno neovisnog ograničenja protoka. manja ulaganja u crpke i smanjena potrošnja energije jer je potrebna snaga crpke manja nego u uobičajenoj konfiguraciji. Zbog ugrađenih mjernih priključaka lako je otkloniti kvarove i pronaći optimalnu zadanu vrijednost crpke. smanjeno pomicanje pogona jer ugrađeni regulator diferencijalnog tlaka osigurava da kolebanja tlaka ne utječu na sobnu temperaturu. ostvarivanje stabilne temperature u prostoriji smanjuje prosječnu temperaturu na istoj razini ugodnosti. minimalne reklamacije zbog izostanka protoka jer ventil funkcionira kao što je predviđeno. minimalne reklamacije na začepljenje jer je zbog konstrukcije membrane ventil AB-QM minimalno podložan začepljenjima kao kod izvedbe u obliku uloška. jednostavno segmentiranje građevinskog projekta. Završeni dijelovi projekta obično se ne mogu predati klijentu s potpuno funkcionalnom instalacijom. No ventil AB-QM s Danfossovim pogonom automatski će regulirati protok čak i ako ostali dijelovi instalacije nisu završeni. Nije potrebno ponovo namještati ventil AB-QM nakon finaliziranja projekta. troškovi pokretanja minimalni su zbog praktičnog postupka namještanja bez dijagrama protoka, izračuna i mjernih uređaja. Ventili AB-QM mogu se namjestiti na točno određenu vrijednost čak i kad sustav radi. troškovi ugradnje prepolovljeni su jer ventil AB-QM obavlja dvije funkcije, balansiranje i regulaciju Danfoss VD.A7.F4.37 1

2 Mogućnosti regulacije Ventil AB-QM ima linearnu karakteristiku regulacije. Ventil AB-QM tlačno je neovisan, što znači da karakteristika regulacije ne ovisi o postojećem tlaku i na nju ne utječe niski autoritet. Ograničenje protoka na ventilu AB-QM ostvaruje se ograničavanjem hoda, a pogoni tvrtke Danfoss kalibriraju se prema hodu ventila. To znači da ventil AB-QM zadržava linearnu karakteristiku neovisno o vrijednosti i diferencijalnom tlaku. Zbog predvidljive karakteristike, pogoni na ventilu AB-QM mogu se koristiti za promjenu odziva s linearnog na logaritamski (jednaki postoci). Zbog toga je ventil AB-QM prikladan za sve primjene, uključujući klima komore, kod kojih je karakteristika s jednakim postocima potrebna za stabilan regulacijski ciklus. Pogoni se mogu prebaciti s linearnog na logaritamski promjenom položaja prekidača na pogonu. 100 % Za svaku 100 % vrijednost LIN podešenje ostaje konstantno kod bilo kojeg dostupnog tlaka LOG podešenje ostaje konstantno kod bilo kojeg dostupnog tlaka V Primjene - sustavi s promjenjivim protokom Klima komora/ventilokonvektor Ventil AB-QM s Danfossovim pogonom upotrebljava se kao regulacijski ventil za ogrjevne i rashladne uređaje kao što su klima komore, ventilokonvektori i stropni paneli. Ventil AB-QM osigurava i regulira potreban protok u svim ogrjevnim/rashladnim uređajima i održava hidrauličnu ravnotežu u sustavu. Zbog ugrađenog regulatora diferencijalnog tlaka regulacijski ventil uvijek zadržava potpuni autoritet i stoga uvijek pruža stabilnu regulaciju. Pri djelomičnom opterećenju ne dolazi do prekomjernog protoka za razliku od uobičajenih rješenja jer ventil AB-QM uvijek ograničava protok na potrebnu vrijednost. Ugradnjom ventila AB-QM cijeli se sustav dijeli na potpuno neovisne regulacijske krugove. Za ventil AB-QM na raspolaganju je široka ponuda Danfossovih pogona za sve planove regulacije. Pogoni su dostupni za ON/OFF regulaciju, 0-10 V, 4-20 ma ili modulirajuću regulaciju. Radijacijska ploča 2 Danfoss VD.A7.F4.37

3 Primjene - sustavi s konstantnim protokom U sustavu s konstantnim protokom s ventilokonvektorima ili jednocijevnom sustavu grijanja ventil AB-QM može se ugraditi kao automatski balansni ventil u svaki usponski vod. Ventil AB-QM ograničava protok do zadane vrijednosti i time automatski uspostavlja hidrauličku ravnotežu u sustavu. Ventil AB-QM može se koristiti za brojne primjene. Kad god trebate automatski ograničavač protoka ili regulacijski ventil, možete iskoristiti štedljivost ventila AB-QM. U to se ubrajaju sustavi s (podnim) grijanjem/hlađenjem, aktiviranje betonske jezgre i radijacijske ploče. Napomena: dodatne primjere primjena možete doznati od predstavništva tvrtke Danfoss. Jednostavna primjena Nisu potrebni izračuni Kv ili autoriteta. Protok Jednostavno puštanje u pogon. Nisu potrebni je jedini parametar koji treba razmatrati pri specijalizirani stručnjaci i mjerni uređaji. konstruiranju. Jednostavno otklanjanje problema. Ventil AB-QM uvijek je prilagođen primjeni Brzo pokretanje sustava jer se ventili AB-QM jer maksimalna postavka ventila AB-QM ne moraju ispirati i odzračivati prije upotrebe. ispunjava međunarodne norme brzine jednostavno segmentiranje građevinskog protoka u cijevima. projekta. Ventil AB-QM automatski će Ventil AB-QM se može upotrebljavati u regulirati protok čak i ako dijelovi instalacije svim primjenama jer može imati linearnu ili nisu završeni. Nije potrebno ponovo namještati logaritamsku karakteristiku u kombinaciji ventil AB-QM nakon finaliziranja građevinskog s termo električnim ili elektromotornim projekta. pogonima. Kompaktna izvedba, nužna kad je dostupan samo ograničeni prostor. Primjerice, u ventilokonvektorima. VD.A7.F4.37 Danfoss

4 Naručivanje Navojna izvedba ventila AB-QM (s mjernim spojnicama i bez njih) Slika DN Q naz. (l/h) Vanjski navoj (ISO 228/1) Kodni br. AB QM Vanjski navoj (ISO 228/1) Kodni br. 10 LF Z Z1251 G ½A G ½A Z Z LF Z Z1252 G ¾A G ¾A Z Z G 1A 003Z1213 G 1A 003Z G 1 ¼A 003Z1214 G 1 ¼A 003Z G 1 ½A 003Z1215 G 1 ½A 003Z G 2A 003Z0770 Ventil AB-QM (DN 10-32) ne može se nadograditi na G 2 ½A 003Z0771 AB-QM s mjernim spojnicama! Industrijsko pakiranje ventila AB-QM (s mjernim spojnicama i bez njih) Slika DN Q naz. (l/h) Vanjski navoj (ISO 228/1) Kodni br. AB QM Vanjski navoj (ISO 228/1) Kodni br. 10 LF z z1751 G ½A G ½A z z LF z z1752 G ¾A G ¾A z z1702 Prirubnička izvedba ventila AB-QM Slika G 1A 0003z1713 G 1A 0003z1703 DN Q naz. (l/h) Prirubnički spoj Kodni br. 003Z Z Z Z Z HF PN Z Z HF Z Z HF Z Z HF Z0718 Komplet (jedan MSV-S i jedan AB-QM bez mjernih spojnica) Slika DN Q naz. (l/h) Vanjski navoj (ISO 228/1) Kodni br. 15 LF Z1238 G ¾ A Z G 1 A 003Z G 1 ¼ A 003Z G 1 ½ A 003Z Danfoss VD.A7.F4.37

5 Naručivanje (nastavak) Dodatna oprema i rezervni dijelovi Tip Spojnica (1 kom.) Zavarna spojnica (1 kom.) Zavarna spojnica (1 kom.) Spojnice za lemljenje (2 matice, 2 brtve, 2 čepa za lemljenje Zaporni i zaštitni komad (maks. zaporni tlak 16 bar) Zaporni plastični komad (maks. zaporni tlak 1 bar) Prema cijevi Napomene Prema ventilu Kodni br. R 3/8 DN Z0231 R 1/2 DN Z0232 R 3/4 DN Z0233 R 1 DN Z0234 R 1 1/4 DN Z0235 R 11/2 DN Z0279 R 2 DN Z0278 Zavariti. Zavariti. Ručka AB-QM (potrebna oprema ako ugrađujete ventil bez pogona) Adapter za AB-QM DN 10, G ½ unutarnji navoj za AB-QM, G 3 /8 unutarnji navoj (1 kom.) Adapter za AB-QM DN 15, G ¾ unutarnji navoj za AB-QM, G ¾A vanjski navoj (1 kom.) Adapter za AB-QM DN 20, G 1 unutarnji navoj za AB-QM, G 1A vanjski navoj (1 kom.) Adapter za AB-QM DN 25, G 5 /4 unutarnji navoj za AB-QM, G 5 /4A vanjski navoj (1 kom.) Adapter AMV(E) 25/35 (AB-QM DN , 2. generacija) Adapter AME 435 za AB-QM DN (1. generacija) Graničnik hoda - TWA (5 kom. u vrećici) Adapter AME 13 SU za AB-QM (1. generacija) Adapter AME 13 SU za AB-QM (2. generacija) Grijač vretena za AB-QM DN / AME 15 QM Grijač vretena za AB-QM DN / AME 435 QM Grijač vretena za AB-QM DN 125, 150 / AME 55 QM DN 15 DN 20 DN 25 DN 32 DN 40 DN 50 DN 15 DN 20 DN 25 DN 32 DN 40 DN Z Z Z Z Z Z Z Z Z Z Z Z mm DN Z mm DN Z7017 DN DN DN DN Z Z Z Z Z Z Z Z Z Z Z Z Z Z B Z Z7022 Tip PCL Početak br. EAN-kod jednostruko pakiranje EAN-kod višestruko pakiranje Kodni br. AB-QM toplinski izolacijski čep DN Z4730 AB-QM toplinski izolacijski čep DN Z4731 AB-QM toplinski izolacijski čep DN Z4732 AB-QM toplinski izolacijski čep DN Z4733 AB-QM toplinski izolacijski čep DN Z4734 AB-QM toplinski izolacijski čep DN Nije dostupno 003Z4735 AB-QM toplinski izolacijski čep DN Nije dostupno 003Z4736 Spoj Opis PCL Početni br. EAN-kod jednostruko pakiranje Kodni br. DN15 Instalacija hlad. ABQM DN15_ABNM/TWA-Z Z4787 DN20 Instalacija hlad. ABQM DN20_ABNM/TWA-Z Z4788 DN25 Instalacija hlad. ABQM DN25_ABNM/TWA-Z Z4789 DN32 Instalacija hlad. ABQM DN32_ABNM/TWA-Z Z4790 VD.A7.F4.37 Danfoss

6 Naručivanje (nastavak) Točka zatvaranja (mjera) za DN ,4±0,3 Kombinirani ventili AB-QM s električnim pogonima (AB-QM, DN ) 1) Tip ventila Hod (mm) TWA-Z 3) AMI 140 ABNM AMV 110/120 NL AME 110/120 NL NovoCon AME 435 QM Preporučeni brojevi artikala za narudžbu (pojedinosti pogledajte u listovima s podacima o tim pogonima) 082F1266 NC, 230 V 082H8048AMI V, 12 s/mm, dvotočkovna regulacija 082F1160 Toplinski pogon LOG 24 V (0-10 V) 082F1161 Toplinski pogon LIN 24 V (0-10 V) 082H8056 AMV 110 NL 24 V, 24 s/mm, trotočkovna regulacija 082H8057 AME 110 NL 24 V, 24 s/mm, 0-10 V 003Z8500 NovoCon S Hybrid, 24 V AC/DC MDF/LOG 003Z8501 NovoCon S Digital, 24 V AC/DC MDF/LOG 082H0171 AME 435 QM 24 V DN ,25 ü ü ü ü ü - DN 25, 32 4,50 ü 2) ü ü 4) ü ü - DN 40, ü DN ü 1) Minimalna preporučena vrijednost ventila iznosi 20 % 2) Do 60 % od Q naz 3) Imajte u vidu da se samo taj tip TWA pogona smije upotrebljavati s ventilom AB-QM. 4) Do 90 % od Q naz Na raspolaganju su dodatne funkcionalnosti pogona. Pojedinosti možete doznati od predstavništva tvrtke Danfoss. Kombinirani ventili AB-QM s električnim pogonima (AB-QM, DN ) Tip ventila DN 125 Hod (mm) AME 55 QM AME 85 QM Preporučeni brojevi artikala za narudžbu (pojedinosti pogledajte u listovima s podacima o tim pogonima) 082H V, 8 s/mm, 0-10 V 082G V, 8 s/mm, 0-10 V ü - DN 150 ü - 30 DN ü DN ü Radni tlak za sve ventile AB-QM je 6 bar. Zaporni tlak za sve pogone je 16 bar. Na raspolaganju su dodatne funkcionalnosti pogona. Pojedinosti možete doznati od predstavništva tvrtke Danfoss. 6 Danfoss VD.A7.F4.37

7 Tehnički podaci AB QM (navojna izvedba) Nazivni promjer DN 10 LF LF Q naz. (100 %) 1) Raspon protoka l/h Q 4) visoki ) ) Raspon podešenja 2) % p 6) Qnaz /600 6) /600 6) Dif. tlak 3), 4) kpa /600 6) p 6) Qvisoki /600 6) /600 6) Nazivni tlak PN 16 Regulacijski raspon 1:1000 Karakteristika regulacijskog ventila Brzina curenja s preporučenim pogonima Za zapornu funkciju Protočni medij Temperatura medija Skladišna i transportna temperatura C Linearna (pogon može promijeniti na karakteristiku jednakih postotaka) Nema vidljivog istjecanja maks. 0,05 % od Q naz Prema ISO 5208 klasa A - nema vidljivog curenja Voda i vodena mješavina za zatvorene rashladne sustave i sustave grijanja prema tipu instalacije I za DIN EN Kad se koristi u tipu instalacije I za DIN EN 14868, treba poduzeti odgovarajuće zaštitne mjere. Pridržavajte se zahtjeva propisa VDI 2035, dio 1 i Hod mm 2,25 4,5 10 Spoj Materijali u vodi vanjski navoj (ISO 228/1) G ½ A G ½ A G ¾ A G ¾ A G 1 A G 1¼ A G 1½ A G 2 A G 2½ A pogon M Standardni Danfoss Tijela ventila Mjed otporna na koroziju (CuZn36Pb2As - CW 602N) Membrane i O-prsteni EPDM Opruge W.Nr , W.Nr Stožac (Pc) W.Nr Sivi lijev EN-GJL-250 (GG 25) CuZn40Pb3-CW 614N, W.Nr Sjedište (Pc) EPDM W.Nr Stožac (Cv) CuZn40Pb3 - CW 614N Sjedište (Cv) Mjed otporna na koroziju (CuZn36Pb2As - CW 602N) W.Nr Vijak Ravna brtva Sredstvo za brtvljenje (samo za ventile s mjernim spojnicama) Materijali izvan vode Nehrđajući čelik (A2) NBR Dimetakrilatni ester Plastični dijelovi PA POM Uložni dijelovi i vanjski vijci CuZn39Pb3 - CW 614N; W.Nr ; W.Nr ) Tvorničko podešavanje ventila obavljeno je pri nazivnom rasponu podešenja. 2) Bez obzira na podešenje, ventil može modulirati ispod 1 % podešenog protoka. 3) Δp = (P1 P3) min.~maks. 4) Ako se podesi iznad 100 %, potreban minimalni početni tlak je viši, vidi slike u (). 5) Ako se podesi iznad 100 %, može se upotrijebiti samo za ograničavač protoka. 6) Ako se AB-QM upotrebljava iznad 400 kpa diferencijalnog tlaka, obratite se centru za konstrukciju tvrtke Danfoss kako biste osigurali pravilnu konstrukciju. Prema prikladnosti i upotrebi, osobito u nehermetičnim sustavima, pridržavajte se uputa proizvođača rashladnog sredstva. Pc - dio regulatora tlaka Cv - dio regulacijskog ventila VD.A7.F4.37 Danfoss

8 Tehnički podaci (nastavak) AB-QM (prirubnička izvedba) Nazivni promjer DN Raspon protoka Q naz. (100 %) 1) l/h Q 4) visoki Raspon podešenja 2) % Dif. tlak 3), 4) p Qnaz kpa /600 5) p Qvisoki Nazivni tlak PN 16 Regulacijski raspon Prema normi IEC 534 regulacijski je raspon velik jer je karakteristika Cv linearna. (1:1000) Karakteristika regulacijskog ventila Brzina curenja s preporučenim pogonima Za zapornu funkciju Protočni medij Linearna (pogon može promijeniti na karakteristiku jednakih postotaka) maks. 0,05 % od Q naz Prema ISO 5208 klasa A - nema vidljivog curenja Voda i vodena mješavina za zatvorene rashladne sustave i sustave grijanja prema tipu instalacije I za DIN EN Kad se koristi u tipu instalacije I za DIN EN 14868, treba poduzeti odgovarajuće zaštitne mjere. Pridržavajte se zahtjeva propisa VDI 2035, dio 1 i 2. Temperatura medija C Skladišna i transportna temperatura Hod mm Spoj Materijali u vodi prirubnica PN 16 pogon Standardni Danfoss Tijela ventila Sivi lijev EN-GJL-250(GG 25) Membrane/mijeh O-prsteni EPDM EPDM Opruge W.Nr , W.Nr Stožac (Pc) CuZn40Pb3 - CW 614N, W.Nr Sjedište (Pc) W.Nr Stožac (Cv) CuZn40Pb3 - CW 614N Sjedište (Cv) W.Nr Vijak Ravna brtva Nehrđajući čelik (A2) NBR 1) tvorničko podešavanje ventila obavljeno je pri nazivnom rasponu podešenja. 2) bez obzira na podešenje, ventil može modulirati ispod 1 % podešenog protoka. 3) Δp = (P1 P3) min.~maks. 4) Ako se podesi iznad 100 %, potreban minimalni početni tlak je viši, vidi slike u (). 5) Ako se AB-QM upotrebljava iznad 400 kpa diferencijalnog tlaka, obratite se centru za konstrukciju tvrtke Danfoss kako biste osigurali pravilnu konstrukciju. Pc - dio regulatora tlaka Cv - dio regulacijskog ventila Nazivni promjer DN HF HF HF HF Raspon protoka Q naz (100 %) 1) l/h Q 4) visoki Raspon podešenja 2) % p Qnaz ) ) ) ) ) ) ) ) Dif. tlak 3), 4) kpa p Qvisoki ) ) ) ) ) ) ) ) Nazivni tlak PN 16 Regulacijski raspon 1:1000 Karakteristika regulacijskog ventila Brzina curenja s preporučenim pogonima Protočni medij Temperatura medija Skladišna i transportna temperatura C Linearna (pogon može promijeniti na karakteristiku jednakih postotaka) maks. 0,01 % od Q naz Voda i vodena mješavina za zatvorene rashladne sustave i sustave grijanja prema tipu instalacije I za DIN EN Kad se koristi u tipu instalacije I za DIN EN 14868, treba poduzeti odgovarajuće zaštitne mjere. Pridržavajte se zahtjeva propisa VDI 2035, dio 1 i Hod mm 30 Spoj Materijali u vodi prirubnica PN 16 pogon Standardni Danfoss Tijela ventila Sivi lijev EN-GJL-250 (GG 25) Membrane/mijeh W.Nr EPDM O-prsteni EPDM Opruge W.Nr W.Nr Stožac (Pc) W.Nr NC W.Nr Sjedište (Pc) W.Nr Stožac (Cv) W.Nr NC W.Nr Sjedište (Cv) Vijak W.Nr W.Nr Ravna brtva Grafitna brtva Bez azbesta 8 Danfoss VD.A7.F4.37

9 Konstrukcija 1. Vreteno 2. Brtvena čahura 3. Pokazivač 4. Stožac regulacijskog ventila 5. Membrana 6. Glavna opruga 7. Šuplji stožac (regulator tlaka) 8. Vulkanizirano sjedište (regulator tlaka) Δp = (P1-P3) Δp Cv = (P2-P3) AB QM DN Funkcija: Ventil AB-QM sastoji se od dvaju dijelova: 1. Regulator diferencijalnog tlaka 2. Regulacijski ventil 1. Regulator diferencijalnog tlaka DPC Regulator diferencijalnog tlaka održava konstantni diferencijalni tlak u regulacijskom ventilu. Razlika tlakova Δp Cv (P2-P3) na membrani uravnotežuje se sa silom opruge. Kad god se diferencijalni tlak u regulacijskom ventilu promijeni (zbog promjene dostupnog tlaka ili pomicanja regulacijskog ventila), šuplji stožac pomakne se u novi položaj koji uspostavlja novu ravnotežu i tako održava diferencijalni tlak na konstantnoj razini. 2. Regulacijski ventil Cv Regulacijski ventil ima linearnu karakteristiku. Posjeduje funkciju ograničenja hoda koja omogućava prilagođavanje vrijednosti Kv. Postotak označen na ljestvici odgovara postotku protoka od 100% označenom na pokazivaču. Promjena ograničenja hoda obavlja se podizanjem blokadnog mehanizma i okretanjem vrha ventila u željeni položaj, što se na ljestvici prikazuje kao postotak. Mehanizam za blokiranje automatski sprječava neželjene promjene vrijednosti. 1. Zaporni vijak 2. Glavna opruga 3. Membrana 4. Stožac dif. tlaka 5. Sjedište 6. Tijelo ventila 7. Stožac regulacijskog ventila 8. Blokadni vijak 9. Skala 10. Brtvena čahura 11. Vreteno P1 P3 AB QM DN AB QM DN 40, 50 VD.A7.F4.37 Danfoss

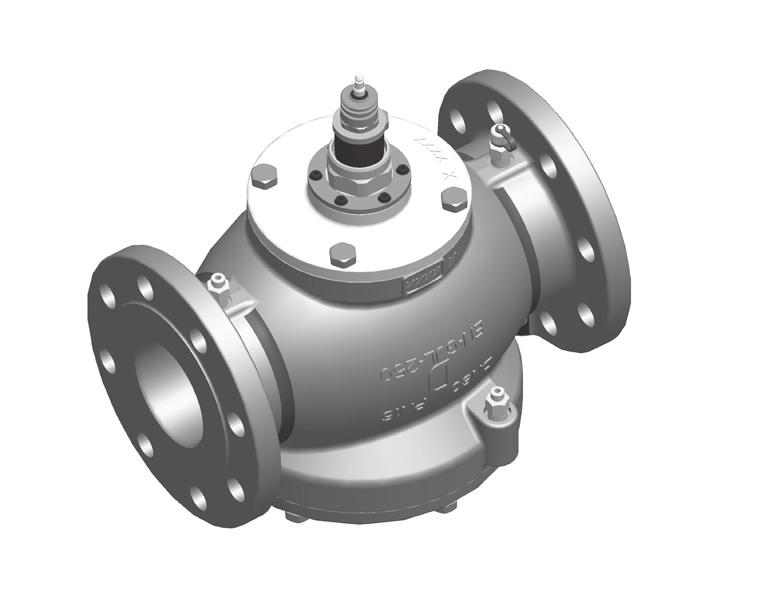

10 Konstrukcija (nastavak) 1. Tijelo ventila 2. Sjedište ventila 3. Stožac reg. dif. tlaka 4. Stožac reg. vent. 5. Kućište regulatora 6. Valjkasta membrana 7. Vijak za podešavanje 8. Mijeh za otpuštanje tlaka na stošcu reg. dif. tlaka P1 P3 P1 P3 AB QM DN 125 AB QM DN Tijelo ventila 2. Sjedište ventila 3. Stožac reg. dif. tlaka 4. Stožac reg. vent. 5. Kućište regulatora 6. Valjkasta membrana 7. Vijak za podešavanje 8. Mijeh za otpuštanje tlaka na stošcu reg. dif. tlaka P1 P3 AB QM DN 200, Danfoss VD.A7.F4.37

11 Dimenzioniranje Navojna izvedba Prirubnička izvedba visoki naz protok min VD.A7.F4.37 Danfoss

12 Dimenzioniranje (nastavak) Primjer 1: Sustav s promjenjivim protokom Zadano: Potrebno hlađenje po uređaju: 1000 W Protočna temperatura u sustavu: 6 C Povratna temperatura u sustavu: 12 C Potrebno - regulacijski i balans ventili: AB-QM i pogoni za BMS sustav. Rješenje: Protok u sustavu: Q (l/h) Q = 0, /(12 6 ) = 143 l/h Odabrano: AB-QM DN 10 mm sa Q naz = 275 l/h predpodešen na 143/275 = 0,52 = 52 % nazivnog otvora. Pogoni: AMV 110NL - 24 V Napomene: potreban minimalni diferencijalni tlak u AB-QM DN 10: 16 kpa. Primjer 2: Sustavi s konstantnim protokom Zadano: Potrebno hlađenje po uređaju: 4000 W Protočna temperatura u sustavu: 6 C Povratna temperatura u sustavu: 12 C Potrebno - automatski ograničavač protoka: AB-QM i predpodešenje. Rješenje: Protok u sustavu: Q (l/h) Q = 0, / ( 12 6 ) = 573 l/h Odabrano: AB QM DN 20 mm s Q naz = 900 l/h predpodešen na 573/900 = 0,64 = 64 % maksimalnog otvora. Napomene: potreban minimalni diferencijalni tlak u AB-QM DN 20: 16 kpa. Primjer 3: Dimenzioniranje ventila AB-QM prema dimenziji cijevi Zadano: Protok u sustavu 1,4 m 3 /h (1400 l/h = 0,38 l/s), dimenzija cijevi DN 25 mm Potrebno - automatski ograničavač protoka: AB-QM i predpodešenje. Rješenje: U ovom slučaju možemo odabrati AB-QM DN 25 mm sa Q naz = 1700 l/h Dimenzija i uvjet su prihvatljivi, brzina je manja od 1,0 m/s. Predpodešeno na ventilu AB-QM DN 25 mm 1400/1700 = 0,82 = 82 % nazivnog otvora. Napomene: potreban minimalni diferencijalni tlak u AB-QM DN 25: 20 kpa. U ovom slučaju preporučujemo provjeriti maks. brzinu u cijevi. U tu svrhu treba izračunati brzinu u cijevi uz uvjet: DN 25 mm Di 27,2 mm 12 Danfoss VD.A7.F4.37

13 Optimizacija crpke/ Ispravljanje problema Plavo Blue Plavo Crveno Red Crveno Δp cv P2-P3 Plavo Blue Δp cv konst Optimizacija crpke konst konst * Δp min = (P1-P3) min ** Δp cv.min = Δpcv min Ventil AB-QM (DN ) ima mjerne spojnice koje omogućavaju mjerenje razlike tlakova Δpcv u regulacijskom ventilu. Ako razlika tlakova prekorači najmanji potreban tlak, to znači da je regulator diferencijalnog tlaka funkcionalan i da je postignuto ograničenje protoka. Funkcija mjerenja može se koristiti za provjeru postojanja dovoljne razlike tlakova, a time i provjeru protoka ili izravno mjerenje protoka. Detaljne informacije o mjerenju protoka na DN potražite u dokumentu za provjeru protoka VF.A7.A2.02. konst Optimizacija crpke konst Također može poslužiti i za optimiziranje snage crpke. Snaga crpke može se smanjiti dok se ne postigne barem minimalni potrebni tlak na najkritičnijem ventilu (s obzirom na hidrauliku). Ta optimalna točka nalazi se na mjestu gdje prestaje proporcionalnost između snage crpke i izmjerenog diferencijalnog tlaka. Provjera tlaka može se obaviti, primjerice, uređajem Danfoss PFM (pojedinosti pogledajte u tehničkim podacima za AB-QM). * Δpmin = (P1 P3)min VD.A7.F4.37 Danfoss

14 Predpodešavanje Izračunati protok može se jednostavno podesiti bez posebnih alata. Kako biste promijenili podešenje (tvornička je postavka 100 %), učinite sljedeće: 1 Skinite plavi zaštitni čep ili montirani pogon 2 Dignite sivi pokazivač 3 Okrenite (ulijevo za smanjivanje) do novog podešenja 4 Pritisnite sivi pokazivač kako biste ga blokirali. Vrijednost je blokirana kada pokazivač uskoči. Ljestvica podešenja označava vrijednosti od 100 % protoka do 0 %. Okretanjem ulijevo smanjujete, a okretanjem udesno povećavate protok. Ako je ventil DN 15, tada je podešen nazivni protok = 450 l/h =100 %. Kako biste podesili protok na 270 l/h, morate namjestiti: 270/450 = 60 %. Tvrtka Danfoss preporučuje vrijednost/protok od 20% do 100%. Tvornička je vrijednost 100 %. DN > 100 % 100 % 10 % h h h+ 2 mm, DN h+ 4 mm, DN Skala +90 % Danfoss VD.A7.F4.37

15 Podešavanje (nastavak) DN Maks. 25 Nm Napomena: 1 okretaj = 10 % DN Napomena: 1 okretaj = 5 % + + Podešenje 60 % Servis DN Za funkciju isključenja u slučaju servisa preporučujemo da ventil ugradite u cijev za dovod vode. Ventili su opremljeni plastičnim zapornim mehanizmom koji treba koristiti za izoliranje funkcije do diferencijalnog tlaka 1 bar. Pri zatvaranju na višem diferencijalnom tlaku upotrijebite dodatnu opremu - zaporni i zaštitni komad (003Z1230) ili podesite vrijednost na 0%. DN Za funkciju isključenja radi servisa ventil možete ugraditi u cijev polaznog ili povratnog voda. Ventili su opremljeni ručnim zaporom za funkciju izoliranja do 16 bar. Ugradnja Ventil AB-QM je jednosmjerni, što znači da funkcionira samo kada je strelica na tijelu ventila okrenuta u smjeru protoka. Ako se to pravilo prekrši, ventil djeluje kao promjenjivi otvor zbog čega vode može udariti kod naglog zatvaranja ako se dostupni tlak povećao ili je ventil podešen na nižu vrijednost. Kada uvjeti sustava dopuštaju povratne protoke, preporučujemo da koristite napravu za sprječavanje povratnog protoka kako voda ne bi silovito udarila i oštetila ventil i ostale elemente u sustavu. VD.A7.F4.37 Danfoss

16 Tekst troškovnika Tlačno neovisni balans i regulacijski ventil znači da karakteristika regulacije ne ovisi o postojećem tlaku. Precizna regulacija protoka ventila AB-QM s Danfossovim pogonom povećava ugodnost i smanjuje ukupni trošak. Ventil AB-QM osigurava i regulira potreban protok u svim ogrjevnim/ rashladnim uređajima i održava hidrauličnu ravnotežu u sustavu. AB-QM posjeduje sljedeće značajke: Funkcija ograničavanja protoka Modulirajuća regulacija ispod 1 % postavljenog protoka, bez obzira na postavku Autoritet 1 od svih postavki Mogućnost zatvaranja pri diferencijalnom tlaku od 16 bar. Linearna karakteristika regulacije Ljestvica postotka protoka Regulacijski omjer 1:1000 Mjerne točke za optimizaciju crpke i provjeru protoka za DN Dostupne u rasponu od DN od jednog dobavljača. Promjena karakteristike od linearne do jednakih postotaka za sve veličine podešavanjem postavki pogona. Postavka mogućnosti blokade Početni tlak od 16 kpa za DN 10 DN 20 Početni tlak od 20 kpa za DN 25 DN 32 Početni tlak od 30 kpa za DN 40 DN 250 Brzina curenja bez vidljivog curenja za DN 10 - DN 20 u kombinaciji s preporučenim pogonom Curenje od 0,05 % Qnaz za DN 25 - DN 100 u kombinaciji s preporučenim pogonom Curenje od 0,01 % Qnaz za DN DN 250 u kombinaciji s preporučenim pogonom 16 Danfoss VD.A7.F4.37

17 Dimenzije H 3 H 6 H 5 L 4 L 6 L 7 Tip L 2 L 3 L 4 L 5 L 6 L 7 H 1 H 2 H 3 H 4 H 5 H 6 b Masa ventila mm ISO 228/1 (kg) DN G ½ 0,38 DN G ¾ 0,48 DN G 1 0,65 DN G 1 ¼ 1,45 DN G 1 ½ 2,21 H 2 b H 1 H 3 H 4 H 2 H 1 b L 2 L 2 L 3 AB QM DN L 5 TWA-Z + AB QM ABNM + AB QM AMV (E) 110 NL + AB QM AMI AB QM NovoCon + AB QM AB QM DN 40, 50 AME 435 QM + AB QM Tip H 1 H 2 H 3 b Masa mm ISO 228/1 kg DN G 2 6,9 DN G 2 ½ 7,8 VD.A7.F4.37 Danfoss

18 Dimenzije (nastavak) H 2 a H 1 H 3 AME 435 QM + AB QM AB QM DN Tip H 1 H 2 H 3 a mm (EN ) Masa (kg) DN ,2 DN ,0 DN ,0 DN ,0 18 Danfoss VD.A7.F4.37

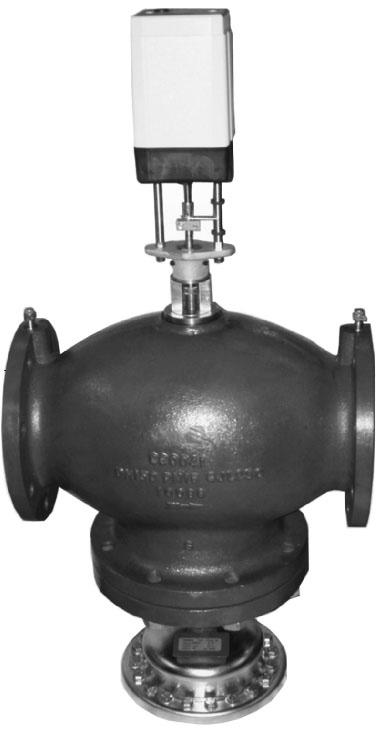

19 Dimenzije (nastavak) H 2 H 1 a H 2 H 1 a AB QM DN 125 AB QM DN 150 H 3 H 3 AME 55 QM + AB QM DN 125 AME 55 QM + AB QM DN 150 Tip H 1 H 2 H 3 a Masa mm (EN ) (kg) DN ,3 DN VD.A7.F4.37 Danfoss

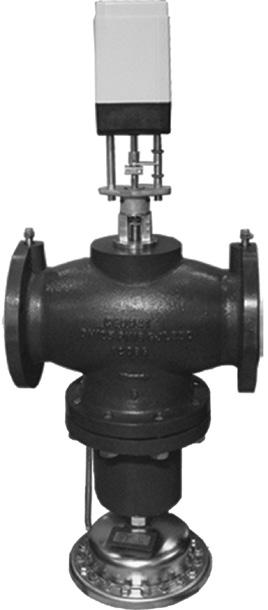

20 Dimenzije (nastavak) H 2 H 1 a H 3 AB QM DN 200, 250 AME 85 QM + AB QM DN 200, 250 Tip H 1 H 2 H 3 a Masa mm (EN ) (kg) DN DN Danfoss DHS-SRMT/SI VD.A7.F4.37
