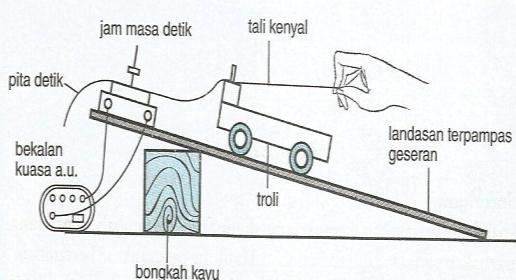

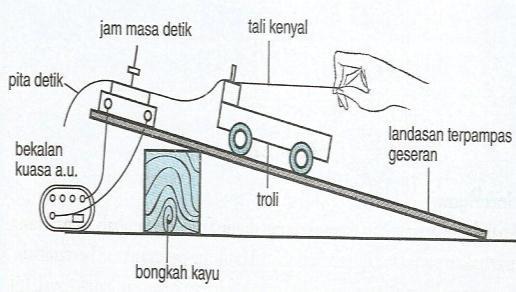

1 BAB 2: DAYA DAN GERAKAN EKSPERIMEN TINGKATAN 4 DAN 5 Nama: Kertas 3 : 12 markah inersia Plastisin Neraca inersia Apit-G jisim dengan inersia Inersia tidak boleh diukur jadi inersia boleh diwakilkan dengan tempoh ayunan neraca inersia ( tempoh ayunan tinggi bermaksud inersia tinggi) P.manipulasi: jisim plastisin P.bergerak balas : tempoh ayunan neraca inersia P.dimalarkan : kekerasan neraca inersia 2. plastisin berjisim 50g dipasang pada hujung neraca inersia dan jaraknya dari tepi meja ditetapkan. 3. neraca inersia disesarkan ke bawah dan tempoh masa untuk 10 ayunan diambil dengan menggunakan jam randik. 4. eksperimen diulang dengan menggunakan jisim 100g, 150g, 200g dan 250g. F= ma jisim dengan pecutan P.manipulasi: jisim/ bil troli p.bergerak balas : pecutan troli p.dimalarkan : sudut kecondongan landasan/kekenyalan tali kenyal 2. tali kenyal pada sebuah troli diregangkan sehingga ia sampai ke bahagian hadapan troli itu dan panjangnya dikekalkan apabila troli itu bergerak ke bawah landasan. 3. pita detik yang dihasilkan dipotong kepada 5 jalur dengan setiap jalur ada 10 titik. 4. eksperimen ini diulang dengan menggunakan bilangan troli 2, 3, 4 dan 5. F= ma daya dengan pecutan. P.manipulasi: daya/bil tali getah p.bergerak balas : pecutan troli p.dimalarkan : jisim troli/ bil troli 2. 1 tali kenyal pada sebuah troli diregangkan sehingga ia sampai ke bahagian hadapan troli itu dan panjangnya dikekalkan apabila troli itu bergerak ke bawah landasan. 3. pita detik yang dihasilkan dipotong kepada 5 jalur dengan setiap jalur ada 10 titik. 4. eksperimen ini diulang dengan menggunakan bilangan tali getah 2,3,4 dan 5. Kekenyalan spring-hukum Hooke perubahan panjang spring,x dengan daya yang dikenakan ke atasnya,f P.manipulasi: berat pemberat berslot, F/ jisim pemberat berslot P.bergerak balas : perubahan panjang spring,x P.dimalarkan : pemalar spring,k/ kekerasan spring 2. panjang awal spring, X 0 ditentukan dengan merekod bacaan awal kedudukan jarum tanpa pemberat berslot. 3. pemberat berslot 50g diletakkan pada spring. 4. Panjang akhir spring,x f diambil dengan melihat kedudukan jarum pada pembaris meter. 5. eksperimen ini diulang dengan menggunakan pemberat berslot 100g, 150g, 200g dan 250g. 6. pemanjangan spring dikira dengan formula : Pemanjangan spring = Xf-Xo

2 BAB 3: DAYA DAN TEKANAN Tekanan cecair tekanan cecair dengan kedalaman cecair. P.manipulasi: kedalaman cecair,h P.bergerak balas : tekanan cecair, P (diwakili oleh perbezaan paras air dalam manometer,x) P.dimalarkan : ketumpatan cecair 2. corong tisel diletakkan dalam selinder penyukat pada kedalaman, h=0.1 m. 3. Perbezaan paras air dalam manometer,x diukur (mewakii tekanan) 4. eksperimen diulang dengan menggunakan kedalaman h=0.2 m, 0.3 m, 0.4 m dan 0.5 m. Tekanan cecair tekanan cecair dengan ketumpatann cecair. P.manipulasi: ketumpatan cecair P.bergerak balas : tekanan cecair, P (diwakili oleh perbezaan paras air dalam manometer,x) P.dimalarkan : kedalaman cecair,h 2. air (ketumpatan 1000kg/m 3 ) diisi kedalam selinder penyukat 2. corong tisel diletakkan dalam selinder penyukat pada kedalaman, h=0.5 m. 3. Perbezaan paras air dalam manometer,x diukur (mewakii tekanan) 4. eksperimen diulang dengan menggunakan alcohol (ketumpatan 800kg m 3 ) dan minyak (ketumpatan 400kg/ m 3 ). Prinsip Archimedes Neraca spring Rod besi Tin eureka Pembaris meter daya tujah dengan isipadu air yang disesarkan. P.manipulasi: isipadu air yang disesarkan. (diwakilkan oleh kedalaman rod besi dalam air) P.bergerak balas : daya tujah. P.dimalarkan : ketumpatan cecair 2. Berat rod besi di udara diukur dengan menggunakan neraca spring,wo. 2. Rod besi dimasukkan ke dalam air secara menegak pada kedalaman,l = 5.0 cm dan berat rod besi pada ketika itu diukur dengan menggunakan neraca spring, Wf. 3. daya tujah dikira dengan menggunakan formula : Daya tujah = Wo Wf. 4. ekperimen diulangi dengan menggunakan kedalaman rod besi, h= 10cm, 15 cm, 20 cm dan 25 cm. Air Blok kayu Air yang dikumpulkan Selinder penyukat

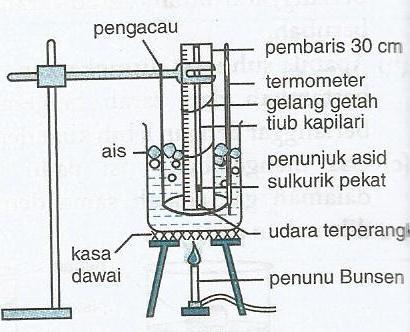

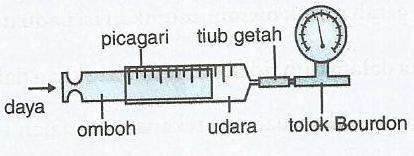

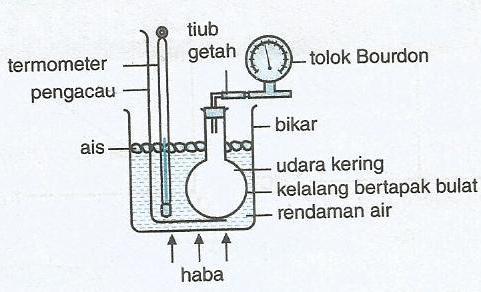

3 BAB 4: HABA (termasuk Hukum gas) Hukum Boyle tekanan gas,p dengan isipadu gas,v P.manipulasi: isipadu gas, V P.bergerak balas : tekanan gas,p P.dimalarkan : suhu udara,t 2. omboh ditekan sehingga isipadu dalam picagari mencapai 100cm Tekanan gas, P diukur dengan menggunakan tolok Bourdon. 4. eksperimen diulang dengan menggunakan isipadu gas 200 cm 3,300 cm 3, 400 cm 3 dan 500 cm 3 Hukum Charles isipadu gas,v dengan suhu gas, T P.manipulasi: suhu gas,t P.bergerak balas : panjang turus udara,x (mewakili isipadu udara) P.dimalarkan : tekanan gas,p 2. tiub kapilari yang diisi dengan asid sulfurik pekat diikat dengan pembaris dengan hujungnya berada pada 0 pembaris. 3. air dipanaskan sehingga mencapai 20 o C. 4. panjang turus udara,x diukur dengan melihat bacaan pada pembaris. 5. eskperimen diulangi dengan menggunakan suhu udara 40 o C, 60 o C, 80 o C dan 100 o C. Hukum Tekanan tekanan gas,p dengan suhu gas, T P.manipulasi: suhu gas,t P.bergerak balas : Tekanan gas,p P.dimalarkan : isipadu gas 2. air dipanaskan sehingga mencapai 20 o C. 3. tekanan gas, P diukur dengan menggunakan tolok Bourdon 4. eskperimen diulangi dengan menggunakan suhu udara 40 o C, 60 o C, 80 o C dan 100 o C.

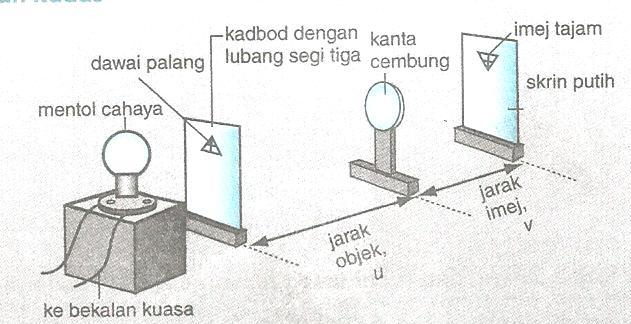

4 BAB 5: CAHAYA DAN PENGLIHATAN Pembesaran linear kanta pembesaran linear,m dengan jarak objek, U P.manipulasi: Jarak objek,u P.bergerak balas : pembesaran linear,m P.dimalarkan : saiz objek/panjang focus kanta 2. objek diletakkan 10.0 cm di hadapan kanta. 3. skrin digerakkan supaya imej tajam kelihatan dan jarak imej, V diukur dengan menggunakan pembaris meter. 4. eksperimen diulang dengan menggunakan jarak objek,u= 20.0 cm, 30.0 cm, 40 cm, dan 50 cm. 5. pembesaran linear dikira menggunakan formula: M = V/U Pembiasan cahaya sudut tuju,i dengan sudut bias, r P.manipulasi: sudut tuju, i P.bergerak balas : sudut bias, r P.dimalarkan : indeks biasan bongkah kaca. 2. garis normal dilukis di atas kertas putih dan berserenjang dengan permukaan tepi bongkah kaca. 3. sudut tuju,i = 10 o, 20 o,30 o,40 o dan 50 o ditandakan pada garis normal yang dibuat itu 4. sinar cahaya disinarkan pada sudut tuju tersebut dan sudut bias,r yang terhasil ditanda dan diukur dengan menggunakan protaktor. 5. eksperimen diulangi dengan menyinarkan cahaya melalui sudut tuju, i =20 o,30 o,40 o dan 50 o BAB 7: GELOMBANG Gelombang air Untuk mengkaji hubungan antara panjang gelombang, λ dengan kedalaman air, h P.manipulasi: kedalaman air, h P.bergerak balas : panjang gelombang, λ P.dimalarkan : frekuensi motor penggetar 2. air diisi ke dalam tangki riak dengan kedalaman 2.0 cm. 3. satu perspeks berketebalan 0.2 cm diletakkan di dalam tangki riak. (kedalaman air, h = 2.0 cm 0.2 cm = 1.8 cm) 4. Motor penggetar dan lampu dihidupkan. 5. stroboskop digunakan untuk membekukan gelombang yang terhasil. 6. panjang gelombang, λ iaitu jarak antara jalur gelap dengan jalur gelap yang berturutan diukur dengan menggunakan pembaris meter. 7. eksperimen diulang dengan menggunakan perspeks berketebalan 0.4 cm, 0.6 cm, 0,8 cm dan 1.0 cm.

5 Interferens G.bunyi 1.0 m 5.0 m (x = λd/a) Untuk mengkaji hubungan antara jarak antara bunyi kuat yang berturutan,x dengan jarak pemisah antara 2 speaker,a P.manipulasi:jarak antara 2 speaker, a P.bergerak balas : jarak antara bunyi kuat yang berturutan,x P.dimalarkan : jarak tegak antara laluan pendengar dengan speaker,d / panjang gelombang bunyi, λ 2. jarak antara laluan pendengar dengan speaker ditetapkan kepada 5m. 3. jarak antara 2 speaker,a ditetapkan keada 1m. 4. penjana audio dihidupkan dan pendengar melalui laluan yang dibuat. 5. jarak antara 2 bunyi kuat yang berturutan, x diukur dengan menggunakan pembaris meter. 6. eksperimen diulangi dengan menggunakan jarak pemisah antara 2 speaker,a = 2m, 3m, 4m dan 5m. Interferens G.bunyi 0.5 m (x = λd/a) Untuk mengkaji hubungan antara jarak antara bunyi kuat yang berturutan,x dengan jarak tegak pendengar dari speaker, D. P.manipulasi: jarak tegak pendengar dari speaker, D. P.bergerak balas : jarak antara bunyi kuat yang berturutan,x P.dimalarkan : jarak antara 2 speaker, a 1. Alatan disusun seperti dalam rajah di atas 2. Jarak antara dua pembesar suara, a ditetapkan iaitu 1.0 m. 3. Penjana audio dihidupkan dan Seorang pendnegar berjalan secara perlahan di laluan yang berjarak tegak dari pembesar suara, D = 0.5 m. 5. Jarak antara dua bunyi kuat, X yang didengari diukur dengan menggunakan pembaris meter. 6. Eksperimen diulangi dengan menggunakan D= 1.0 m, 1.5 m, 2.0 m dan 2.5 m BAB 8: ELEKTRIK Hukum Ohm- Rintangan arus,i dengan beza keupayaan,v yang mematuhi Hukum Ohm. P.manipulasi: Arus,I P.bergerak balas : Beza keupayaan yeng merentasi dawai,v P.dimalarkan : ketebalan/panjang/jenis dawai 2.suis dihidupkan dan rheostat dilaraskan supaya arus mengalir adalah 0.2 A. 3. Beza keupayaan,v yang merentasi dawai konstantan diukur dengan menggunakan voltmeter. 4. eksperimen diulang dengan menggunakan arus,i = 0.4 A, 0.6 A, 0.8 A dan 1.0 A. Faktor mempengaruhi rintngan rintangan,r dengan panjang dawai. * untuk faktor ketebalan dan jenis dawai, eksperimen sama digunakan Cuma diubah panjang dawai dengan ketebalan ataupun jenis dawai. P.manipulasi: panjang dawai, Ι P.bergerak balas : rintangan dawai P.dimalarkan : ketebalan/jenis dawai/arus dalam litar. 2. seutas dawai konstantan yang panjangya, l =10 cm disambungkan antara klip buaya. 3.suis dihidupkan dan rheostat dilaraskan supaya arus mengalir adalah 0.2 A. 4. Beza keupayaan,v yang merentasi dawai konstantan itu diukur dengan menggunakan voltmeter. 5. eksperimen diulang dengan menggunakan panjang dawai kosntantan,l = 20.0 cm, 30.0 cm, 40.0 cm dan 50.0 cm. 6. Rintangan, R dikira dengan menggunakan formula: R = V/I

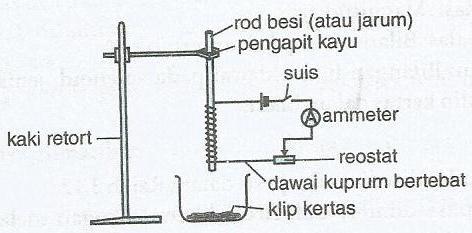

6 BAB 8: KEELEKTROMAGNETAN elektromagnet bilangan lilitan gegelung dengan kekuatan elektromagnet. *untuk faktor arus, eksperimen sama digunakan, cuma diubah arus yang dialirkan dan bilangan gegelung yang digunakan ditetapkan iaitu 10 lilitan. P.manipulasi: bilangan lilitan gegelung P.bergerak balas : bilangan klip kertas yang diangkat (mewakili kekuatan elektromagnet) P.dimalarkan : arus yang digunakan. 2 sebanyak 10 lilitan gegelung dillilit pada rod besi.. 3. arus ditetapkan dengan melaraskan rheostat kepada 1.0 A. 4. bilangan klip kertas yang diangkat direkodkan. 5. eksperimen diulang dengan menggunakan bilangan lilitan gegelung 20, 30, 40 dan 50 lilitan. Arus aruhan magnitud arus aruhan terhasil dengan ketinggian/ kelajuan magnet dilepaskan. * kelajuan,v = tinggi,h/ masa jatuh Masa ditetapkan dan bilangan lilitan gegelung juga ditetapkan. P.manipulasi: ketinggian,h /kelajuan magnet dilepaskan P.bergerak balas : magnitud arus aruhan yang terhasil P.dimalarkan : bilangan lilitan gegelung 2 sebanyak 10 lilitan gegelung dillilit pada rod besi berlubang. 3. ketinggian magnet bar ditetapkan pada h= 10.0 cm dan dilepaskan menegak ke bawah. 4. bacaan maksimum miliammeter diambil sebagai nilai magnitud arus aruhan uang terhasil. 5. eksperimen diulang dengan menggunakan ketinggian,h = 20cm, 30cm, 40 cm dan 50 cm. Arus aruhan magnitud arus aruhan terhasil dengan bilangan lilitan gegelung yang digunakan. P.manipulasi: bilangan lilitan gegelung P.bergerak balas : magnitud arus aruhan yang terhasil P.dimalarkan : ketinggian magnet bar dilepaskan 2 sebanyak 10 lilitan gegelung dillilit pada rod besi berlubang. 3. ketinggian magnet ditetapkan pada h= 50.0 cm dan dilepaskan menegak ke bawah. 4. bacaan maksimum miliammeter diambil sebagai nilai magnitud arus aruhan uang terhasil. 5. eksperimen diulang dengan menggunakan bilangan lilitan 20, 30, 40 dan 50 lilitan. transformer Bekalan kuasa bilangan lilitan gegelung sekunder, Ns dengan beza keupayaan sekunder,vs P.manipulasi: bilangan lilitan gegelung selinder,ns P.bergerak balas : beza keupayaan sekunder,vs P.dimalarkan : bilangan lilitan gegelung primer,np 2 sebanyak 10 lilitan gegelung primer,np dillilit pada teras besi lembut. 3. sebanyak 20 lilitan gegelung sekunder,ns dililit pada teras besi lembut. 4. bekalan kuasa dihidupkan dan beza keupayaan primer,vp ditetapkan kepada 2.0 V. 5.Beza keupayaan sekunder,vp diambil dengan menggunakan voltmeter. 6. eksperimen diulang dengan menggunakan bilangan lilitan gegelung sekunder,ns = 30, 40, 50 dan 60 lilitan.
