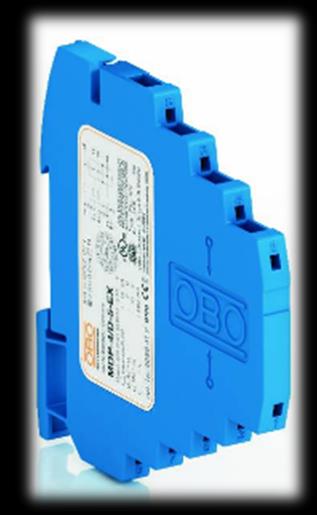

1 Newsletter 2/2015 Bezpečnosť dát a riadiacich systémov Dáta a kontrolné systémy tvoria jadro každej modernej priemyselnej spoločnosti. Jej zlyhanie by spôsobilo vysoké finančné straty. Aby sa tomu zabránilo, musia byť systémy chránené proti prepätiu pomocou prepäťových ochrán. OBO prichádza so spoľahlivým riešením ako tieto citlivé komponenty ochrániť. Predstavujeme spoľahlivú ochranu elektronického systému so širokým portfóliom prepäťových ochrán bleskozvodových zaradení. Oblasti využitia: tunely, čističky odpadových vôd, veterná energia, priemysel, výroba, rafinérie, ropný a plynárenský priemysel, kancelárske budovy, vodovody. Rad MDP Zvodiče bleskových prúdov typu MDP ponúkajú okrem vysokej prúdovej zaťažiteľnosti taktiež malú konštrukčnú šírku len 8,1 mm. Oddelené pripojenie tienenia umožňuje obojstranné napojenie pre vyrovnanie potenciálov, čím optimalizuje tieniaci účinok proti kapacitným a indukčným prenosom. V závislosti od prevedenia je možné prístroje zaťažiť prúdom až 10 A, vďaka čomu sa ideálne hodí pre použitie v špeciálnych aplikáciách, napríklad v zariadeniach so zberným krúžkom alebo vo vykurovacích systémoch veterných elektrární. Všetky zvodiče MDP je možné vďaka funkcii Life Control skúšať aj v nainštalovanom stave. Rad MDP EX Prepäťová ochrana v prostredí s nebezpečenstvom výbuchu je veľmi dôležitá téma. V týchto priestoroch je nevyhnutné ochrániť drahú meriacu techniku proti vplyvom prepätia v dôsledku atmosferických výbojov. Iskrivú bezpečnosť zvodičov bleskových prúdov OBO otestovali a potvrdili nezávislé inštitúcie. S vysokou schopnosťou zvodu až 10 ka zaisťujú optimálnu ochranu 4pólových meriacích, riadiacích a regulačných aplikácií. Rôzne varianty napätia ponúkajú široké spektrum spôsobov použitia. Newsletter 2/2015 1

2 Rad FDB Prístroje pre ochranu dátových vedení OBO Petrol Field Protector predstavujú prepäťovú ochranu pre snímače v prostredí s nebezpečenstvom výbuchu. Prístroje Petrol Field Protector umožňujú 2 alebo 3pólovou ochranu najrôznejších snímačov. Pomocou zodpovedajúceho metrického alebo NPT závitu sa môže ochranný prístroj upevniť a pripojiť priamo k senzoru. Vďaka robustnému púzdru z ušľachtilej ocele nie je problém ani agresívna atmosféra. Iskrivú bezpečnosť prístroje Petrol Field Protector potvrdili nezávislé testy. Prístroje Petrol Field Protector sú dokonalým partnerom pre bezpečnostné aplikácie, v ktorých je nevyhnutné zaistiť účinnú prepäťovú ochranu. Vedeli ste, že... Pre výpočet zemného odporu uzemňovača jedného zvodu pri frekvencii 50 Hz platí: R = k ρ I I hlavný rozmer elektródy ρ merný odpor pôdy k konštanta vyjadrujúca tvar uzemňovača k = 2 pásik alebo drôt k = 0,9 tyč alebo rúrka k = 0,5 široký pás k = 0,25 zvislá rúrka Typ ochrany Rad MDP Rad MDP EX Rad FDB oblasť použitia šírka pásma do 100 MHz šírka pásma do 100 MHz prevedenie 2, 3, 4pólové 4pólové 2, 3pólové zaťaženie do 10 A do 580 ma použitie pre iskrivé bezpečné meracie obvody v prostredí s nebezpečenstvom výbuchu priestorová úspora šírka len 8,1 mm šírka len 8,1 mm tienenie priame uzemnenie priame uzemnenie testovanie Ex II 2 (1) G Ex ia IIC T4 montáž bezskrutkovacie pripojovacie svorky uzemnenie cez lištu alebo spojovací most priamy kryt uzemnenia iné možnosť skúšania ochranného zapojenia pomocou Life Control bezskrutkovacie pripojovacie svorky pre prostredie s nebezpečenstvom výbuchu ľahká inštalácia a montáž na prístroje (môže byť použitý priamo na snímači) metrický alebo NPT závit vysoká zvodová schopnosť nízka ochranná úroveň pri vysokom prúdovom zaťažení zanedbateľná vlastná kapacita a indukčnosť puzdro z nerezovej ocele odolnej proti korózii Tab.1 Výhody prepäťových ochrán Newsletter 2/2015 2

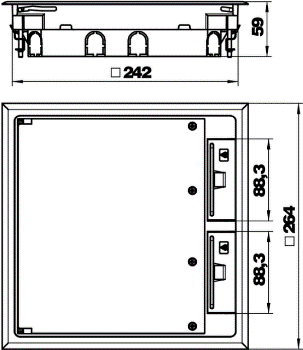

3 Systém do plytkých podláh Tento kanálový systém je ideálny pre napájanie veľkých plôch, najmä v kancelárskych a administratívnych budovách s malou výškou mazaniny. Trasy kanálov a podlahové krabice tvoria jemnú raster skrytý v mazanine, slúžiaci k uloženiu vedenia a pre prístup k silovým, dátovým a telekomunikačným sieťam. Prístrojová jednotka GES9 Prístrojovej jednotke GES9 s pevnou konštrukčnou výškou 55 mm prislúchajú dve vstavané púzdra pre vertikálnu montáž prístrojov. K montáži prístrojov Modul 45 sú potrebné ešte dva montážne rámy. Prístrojová jednotka je vybavená univerzálnym upevňovacím uholníkom. Systém 55 vyžaduje mazaniu o výške aspoň 55 mm (plus podlahová krytina). Podlahová krabica umožňuje pri tejto výške mazaniny realizovať prívody len inštalačnými trubkami M20. Pri väčšej výške mazaniny možno napojiť inštalačné trubky s rozmerom až M32. Prístrojové jednotky majú pevnú konštrukčnú výšku 55 mm. Disponujú už z výroby namontovaným montážnym nosičom s dvoma vstavanými puzdrami až pre osem jednotlivých inštalačných prístrojov tvaru Modul 45. Podlahová krabica UGD2503 pro GES9/55 Podlahová prístrojová krabica s montážnym a plným vekom je vhodná pre vstavbu štvorcovej prístrojovej jednotky GES9/55 do mazaniny o výške od 55 mm. Otvory pre zavedenie trubiek na každej strane majú rozmery 7 M20, 3 M25, 4 M32. Využiteľná veľkosť trubiek pri systémovej výške 55 mm je M20. Newsletter 2/2015 3

4 Výber silnoprúdových prepäťových ochrán v nn sieťach V predchádzajúcich troch vydaniach sme sa venovali výpočtu rizika podľa STN EN , z ktorého výstupu je projektant schopný navrhnúť systém ochrany pred bleskom (LPS). Úzko spätou problematikou je aj správny výber prepäťových ochrán. Keďže prepäťové ochrany slúžia na vyrovnanie potenciálov v stavbe, je nutné rozložiť danú stavbu na tzv. zóny (Lightning Protection Zone = LPZ). Zjednodušenému výberu a rozloženiu stavieb v LPZ sa budeme venovať v nasledujúcom článku. Zóny ochrany pred bleskom Ak sa na budove nachádza bleskozvod, je nutné počítať s pôsobením sprevádzajúcich javov atmosférického výboja aj vo vnútorných priestoroch. V tejto súvislosti je potrebné si uvedomiť, že energiu prenášanú výbojom ani pôsobením ním vyvolaného priestorového elektromagnetického poľa nie je možné v bežnej technickej praxi potlačiť iba v jednom bode, a iba jedným ochranným prvkom. Rozdelenie sa vytvára vo vnútri uvažovaného objektu, oblasti s rozličnou úrovňou potlačenia elektromagnetických účinkov atmosférického výboja, takže sú jeho nežiadúce účinky znižované postupne. Podľa súčasných predpisov sa tieto oblasti nazývajú zóny ochrany pred bleskom a označujú sa skratkou LPZ. Na rozhraniach zón ochrany pred bleskom je potrebné zabezpečiť dôsledné vyrovnanie potenciálov v ochrane pred bleskom. Umiestnenie jednotlivých zón ochrany pred bleskom (LPZ) znázorňuje obr. 1 s nasledujúcim významom označených bodov: LPZ 0 A oblasť s možnosťou výskytu priamych úderov blesku, a tým pádom aj značných bleskových prúdov. Elektromagnetické pole bleskového výboja je v tomto prípade plne účinné. LPZ 0 B oblasť chránená pred priamymi údermi blesku tvorená ochranným priestorom zachytávacou sústavou. Avšak elektromagnetické pole bleskového výboja je v tomto prípade stále plne účinné. LPZ 1 oblasť s možnosťou výskytu deliacich bleskových prúdov prechádzajúcich napríklad vedením vyrovnania potenciálov. Elektromagnetické pole tlmí tienenie budovy tvorené armovaním stien, stavebnými konštrukciami alebo kovovými dielmi fasád. LPZ 2 oblasť, kde deliace bleskové prúdy boli už obmedzené na rozhraniach LPZ 0 a LPZ 1 a zvyšné elektromagnetické pole je tlmené ďalším tienením, tentokrát tienením miestnosti. LPZ 3 a ďalšie zóny zabezpečujúce ďalšie obmedzenie bleskových prúdov a súvisiaceho elektromagnetického poľa vo vnútri objektu alebo v jednotlivých citlivých zariadeniach a prístrojoch. Obr. 1: Umiestnenie jednotlivých zón ochrany pred bleskom Newsletter 2/2015 4

5 V prípade, ak na hraniciach zón ochrany pred bleskom nie je možné vyrovnať potenciály galvanickou väzbou, používajú sa zariadenia ochrany pred prepätím. Jednotlivé stupne ochrany je možné charakterizovať takto: 1.stupeň Rozhranie LPZ 0 a LPZ 1. Pri existencii vnútornej ochrany pred bleskom musí byť na jeho mieste vždy použité zariadenie ochrany pred prepätím triedy I podľa IEC , resp. zvodiče bleskových prúdov triedy B podľa DIN VDE 0675 časť 6, skúšané rázovou vlnou bleskového prúdu 10/350 µs. Montuje sa väčšinou do prípojkovej skrine alebo do hlavného rozvádzača. 2.stupeň Rozhranie LPZ 1 a LPZ 2. Využíva vlastnosti zariadení ochrany pred prepätím triedy II podľa IEC , resp. zvodičov prepätia triedy C podľa DIN VDE 0675 časť 6, skúšaných vlnou prepätia 8/20 µs. Montuje sa väčšinou do podružných alebo technologických rozvádzačov. 3.stupeň Rozhranie LPZ 2 a LPZ 3. Je osadený zariadeniami ochrany pred prepätím triedy III podľa IEC , resp. zvodičmi prepätia triedy D podľa DIN VDE 0675 časť 6, skúšaných s vlnou 8/20 µs. Inštaluje sa čo najbližšie ku chráneným technologickým celkom. Zjednodušený výber konkrétnych prepäťových ochrán sa nachádza v tabuľke nižšie. Stavba bez bleskozvodu Podzemný prívod vedenia do stavby Stavba s bleskozvodom Stavba s uzemnenou anténou Stavba s vzdušným prívodom vedenia Rodinný dom Typ stavby Bytový dom, priemyselná stavba, komerčná stavba >10 m ) Bytový dom, priemyselná stavba, komerčná stavba <1 0 m ) Rodinný dom, bytový dom, kancelárska budova, komerčná stavba >10 m ) Rodinný dom, bytový dom, kancelárska budova, komerčná stavba <10 m ) priemyselné stavby, nemocnice, dátové centrá, zhromaždiska ľudí >5 m ) Priemyselné stavby, nemocnice, dátové centrá, zhromaždiska ľudí <1 0 m ) Priemyselné stavby, nemocnice, dátové centrá, zhromaždiska ľudí >10 m ) Typ siete TNC / IT TNS / TT TNC / IT TNS / TT TNC / IT TNS / TT Trieda ochrany pred bleskom Prepäťová ochrana v HR V 10 Compact ( ) +3 V 20 C/3+NPE V 20 C/3+NPE III IV V 50 B+C/3+NPE ( ) Typ 1+2 III IV V 50 B+C/3+NPE ( ) Typ 1+2 I II I II I II MC 50B/3 ( ) MC 50B/3+1 ( ) MCD 50B/3 ( ) MCD 50 B/3+1 ( ) MCD 50B/3 ( ) MCD 50 B/3+1 ( ) Prepäťová ochrana v PR, ak je viac ako 10 m od HR V 20C/3+NPE V 20C/3+NPE V 20C/3+NPE V 20C/3+NPE Umiestnenie pred spotrebičom, ak je PR ďalej ako 10 m USMA ( ) USS 45O ( ) VF 230AC/DC ( ) Tab. 2: Výber prepäťových ochrán Newsletter 2/2015 5

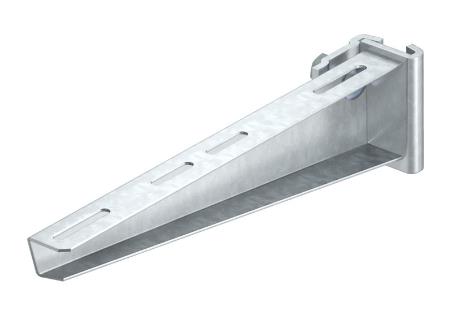

6 Výložník Rad AS 30 Výložníky nového Radu AS boli prepracované tak, aby zaistili nadmieru bezpečné upínanie. Držiaky revidovaného Typu AS sú vylepšené upínacou časťou (otvor pre skrutku bol odstránený). Môže byť obojstranne použitý na profil I. Nový Typ AS je možné kombinovať so starým typom. Tab. 3: Typy výložníkov Najbližšie sa stretneme: OBO Bettermann s.r.o. v spolupráci s ABB s.r.o. a KRUGEL EXIM s.r.o. poriada seminár so zameraním na témy: 1. Problematika zvodov bleskozvodov a vnútorné ochrana stavieb. 2. Moderná elektroinštalácia s komponentami ABB. 3. Štruktúrovaný kabelážny systém KELine. Seminár sa bude konať v dňoch: v Žiline v hoteli Holiday Inn Žilina, Športová 2, v Banskej Bystrici v hoteli DIXON, Švermova 32, v Košiciach v Administratívnom centre ASTONBUILDING s.r.o., Werferová 1, v Poprade v Hoteli Poprad, Partizánska 677/17. Vašu účasť na seminári je nutné potvrdiť om na zincakova.anna@obo.sk alebo telefonicky na dňa 18. a na 42. konferencii SEZ KES v Bratislave Newsletter 2/2015 6
