Εξαγωγή µετρητικής πληροφορίας

Μέγεθος: px
Εμφάνιση ξεκινά από τη σελίδα:

Download "Εξαγωγή µετρητικής πληροφορίας"

Transcript

1 Εξαγωγή µετρητικής πληροφορίας Μια εικόνα είναι: Κεντρική Προβολή 2D προβολή του 3D χώρου Το επιθυµητό τελικό προϊόν πρέπει να είναι: Ορθή προβολή 2D προβολή του 3D χώρου

2 Εξαγωγή µετρητικής πληροφορίας Φωτογραµµετρία είναι ο µετασχηµατισµός της κεντρικής προβολής σε ορθή ΚΠ ΟΠ Το βασικό πρόβληµα αυτού του µετασχηµατισµού είναι το γεγονός ότι η τρίτη διάσταση δεν ανιχνεύεται εύκολα στην 2D εικόνα? 2D 3D

3 Εξαγωγή µετρητικής πληροφορίας Κεντρική Προβολή x o, y o c Ο Θέση Ο σε σχέση µε το επίπεδο προβολής (c, x o, y o ) Ευθύγραµµες ακτίνες ( r) Μηχανή σηµειακής οπής (pinhole camera) ; ; ; ; Φωτογραφική Μηχανή

4 Η µορφή της δέσµης των ακτίνων καθορίζεται από... την απόσταση (c) του προβολικού κέντρου (Ο) από το εστιακό επίπεδο (αρνητικό) τη θέση (xo, yo) της προβολής (Η) του προβολικού κέντρου (Ο) σε κάποιο σύστηµα αναφοράς (εικονοσήµατα) το µέτρο της ακτινικής διαστροφής του φακού ( r)

5 Εσωτερικός Προσανατολισµός Τα στοιχεία αυτά... Η σταθερά της µηχανής (c) Οι συντεταγµένες (xo, yo) του πρωτεύοντος σηµείου (Η) και Οι τιµές της ακτινικής διαστροφής ( r) καλούνται στοιχεία του εσωτερικού προσανατολισµού της φωτογραφικής µηχανής και καθορίζουν το µοντέλο εκείνο της Κεντρικής Προβολής, που περιγράφει καλύτερα τη συγκεκριµένη φωτογραφική µηχανή

6 Μετρήσεις εικονοσυντεταγµένων αρνητικό Οι εικονοσυντεταγµένες είναι οι µόνες µετρήσεις στη Φωτογραµµετρία θετικό z Ο c - c y x διεύθυνση πτήσης y Σύστηµα αναφοράς µε βάση τα εικονοσήµατα Κ yα xα α x

7 Μέτρηση εικονοσυντεταγµένων (Στέρεο -) ή (Μόνο -) συγκριτές Ακρίβεια µέτρησης: mm

8 Μέτρηση εικονοσυντεταγµένων

9 Η Αποχές από την ιδανική Κ Κεντρική Προβολή y Κ Η yα xα x α

10 Ακτινική ιαστροφή... αλλά και εφαπτοµενική

11 Ακτινική ιαστροφή αρνητική θετική ή ή µηνοειδής πιθοειδής

12 Ακτινική ιαστροφή Συµµετρική ως προς το πρωτεύον σηµείο Εξ ορισµού µηδενική στο πρωτεύον σηµείο Τοπική διαφοροποίηση της κλίµακας απεικόνισης!!

13 Ακτινική ιαστροφή dr 3 5 i = k0 ri + k1 ri + k2 ri +...

14 Σειρά επίδρασης στην ακτίνα Γεωµετρικά σφάλµατα κατά τη φωτογραφική απεικόνιση Καµπυλότητα της γης Ατµοσφαιρική διάθλαση Ακτινική διαστροφή Θέση πρωτεύοντος σηµείου Συρρίκνωση Σειρά διόρθωσης των εικονοσυντεταγµένων

15 Αναγωγή (διόρθωση) εικονοσυντεταγµένων Η διόρθωση ή καλύτερα η αναγωγή των εικονοσυντεταγµένων είναι απαραίτητη, για να αναχθούν τα µετρούµενα σηµεία στις γεωµετρικές θέσεις που απαιτεί το γεωµετρικό µοντέλο της Κεντρικής Προβολής που επιλέχθηκε για να περιγράψει τη συγκεκριµένη δέσµη. Η διαδικασία αυτή λέγεται αποκατάσταση του Εσωτερικού Προσανατολισµού και ουσιαστικώς αναπλάθει τη δέσµη των οπτικών ακτίνων.

16 Αναγωγή (διόρθωση) εικονοσυντεταγµένων Α. Συρρίκνωση Μετρώνται τα x και y και ανάγονται στα x και y(ουσιαστικώς µια σχέση κλίµακας) x = x Sx Sx y = y Sy Sy Β. Πρωτεύον σηµείο Έχουν υπολογιστεί τα x και y και ανάγονται στα x και y(ουσιαστικώς µια µετάθεση συστήµατος αναφοράς) Η (xo, yo) x = x xo y = y -yo

17 Αναγωγή (διόρθωση) εικονοσυντεταγµένων Η Γ. Ακτινική διαστροφή r x dr dx dy. Ατµοσφαιρική διάθλαση δr Kr 1 + r c 2 = 2 y Ουσιαστικώς πρόκειται για µια µετάθεση κατά µήκος της ακτίνας x = x - x y dr y = y - dr r r Ε. Καµπυλότητα γης 3 r H δr = 2 2c R Κ: σταθερά ατµόσφαιρας R: ακτίνα της γης

18 Αποκατάσταση Εσωτερικού Προσανατολισµού 2 κλίµακες (κατά x και y) 2 στροφές αξόνων 2 µεταθέσεις ιόρθωση ακτινικής διαστροφής x = a + 1x' + a2y' a3 4x' + a5y' a6 y a + = Αφφινικός Μετασχηµατισµός

19 Προσδιορισµός στοιχείων Εσωτερικού Προσανατολισµού Ορισµός Η διακρίβωση ή έλεγχος ή βαθµονόµηση φωτογραφικών µηχανών είναι το σύνολο των µετρητικών και υπολογιστικών διαδικασιών που προσδιορίζουν τα στοιχεία του εσωτερικού τους προσανατολισµού Calibration Καλιµπράρισµα

20 Βαθµονόµηση µηχανών Σκοπός: Η προσαρµογή του γεωµετρικού µοντέλου της συγκεκριµένης κεντρικής προβολής η οποία περιγράφει κατά τον καλύτερο τρόπο τη γεωµετρία της συγκεκριµένης µηχανής. Στην πράξη: Με την εφαρµογή του µοντέλου της Κεντρικής Προβολής να προσδιοριστούν τα στοιχεία του εσωτερικού προσανατολισµού της φωτογραφικής µηχανής, δηλαδή τα c, x ο, y ο και r Σύγκριση συνόλου διευθύνσεων στο χώρο του αντικειµένου και της απεικόνισης

21 Ηγεωµετρία του Φακού ίριδες εξόδου εισόδου εσωτερικό µηχανής αντικείµενο διάφραγµα

22 Το προβολικό κέντρο Α Ο β Α Οεξ β Β α Β Οεσ α Κεντρική Προβολή Φωτογραφική Μηχανή

23 Βαθµονόµηση µηχανών ΜΕΘΟ ΟΙ ΒΑΘΜΟΝΟΜΗΣΗΣ - ΙΑΚΡΙΒΩΣΗΣ ΦΩΤΟΓΡΑΦΙΚΩΝ ΜΗΧΑΝΩΝ ΟΠΤΙΚΗ ΜΕΘΟ ΟΣ ΦΩΤΟΓΡΑΦΙΚΗ ΜΕΘΟ ΟΣ Εργαστηριακή (γωνιόµετρο) Ανακατασκευή Εργαστηριακή (πεδίο ελέγχου) Ταυτόχρονη DLT Αυτοβαθµονόµηση

24 Βαθµονόµηση µηχανών Εργαστηριακή (οπτική) Εστιακό επίπεδο Φακός ευθυγραµµιστές

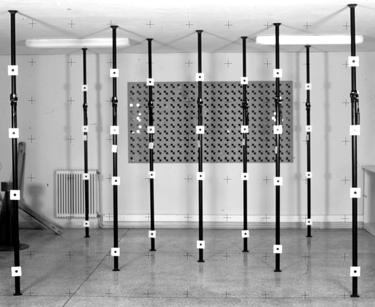

25 Βαθµονόµηση µηχανών Πεδίο Ελέγχου Λήψη κατάλληλου πλήθους εικόνων Μέτρηση εικονοσυντεταγµένων Προσδιορισµός θέσης πρωτεύοντος σηµείου Υπολογισµός βαθµονοµηµένης εστιακής απόστασης (σταθερά µηχανής) Προσδιορισµός τιµών ακτινικής διαστροφής Πεδία ελέγχου Κέντρου Μετρολογίας ΣΑΤΜ ΕΜΠ

26 Αποκατάσταση Εσωτερικού Προσανατολισµού y Προσαρµογή του κατάλληλου γεωµετρικού µοντέλου που περιγράφει τη συγκεκριµένη λήψη (ή φωτογρ. µηχανή) Εσωτ. έσµη H c Εικονόσηµα Προβ. κέντρο x Εξωτ. έσµη

27 Πιστοποιητικό Βαθµονόµησης

28 Πιστοποιητικό Βαθµονόµησης

29 Πιστοποιητικό Βαθµονόµησης

30 Πιστοποιητικό Βαθµονόµησης
