1 CIM 2XX GSM module Installation and operating instructions GRUNDFOS INSTRUCTIONS

2

3 CIM 2XX GSM module Declaration of Conformity English (GB) Installation and operating instructions Deutsch (DE) Montage- und Betriebsanleitung Français (FR) Notice d'installation et de fonctionnement Italiano (IT) Istruzioni di installazione e funzionamento Español (ES) Instrucciones de instalación y funcionamiento Português (PT) Instruções de instalação e funcionamento Ελληνικά (GR) Οδηγίες εγκατάστασης και λειτουργίας Nederlands (NL) Installatie- en bedieningsinstructies Svenska (SE) Monterings- och driftsinstruktion Suomi (FI) Asennus- ja käyttöohjeet Dansk (DK) Monterings- og driftsinstruktion Polski (PL) Instrukcja montażu i eksploatacji Русский (RU) Руководство по монтажу и эксплуатации Magyar (HU) Szerelési és üzemeltetési utasítás Slovensko (SI) Navodila za montažo in obratovanje Hrvatski (HR) Montažne i pogonske upute Srpski (RS) Uputstvo za instalaciju i rad Table of contents 3

4 Table of contents Română (RO) Instrucţiuni de instalare şi utilizare Български (BG) Упътване за монтаж и експлоатация Čeština (CZ) Montážní a provozní návod Slovenčina (SK) Návod na montáž a prevádzku Türkçe (TR) Montaj ve kullanım kılavuzu Eesti (EE) Paigaldus- ja kasutusjuhend Lietuviškai (LT) Įrengimo ir naudojimo instrukcija Latviešu (LV) Uzstādīšanas un ekspluatācijas instrukcija З повагою (UA) Інструкції з монтажу та експлуатації

5 Declaration of Conformity Declaration of Conformity We Grundfos declare under our sole responsibility that the product Grundfos Fieldbus GSM, to which this declaration relates, is in conformity with these Council Directives on the approximation of the laws of the EC Member States: Low Voltage Directive (2006/95/EC). Standard used: EN : EMC Directive (2004/108/EC). Standard used: EN : R&TTE Directive (1999/5/EC). Konformitätserklärung Wir, Grundfos, erklären in alleiniger Verantwortung, dass das Produkt Grundfos Fieldbus GSM, auf das sich diese Erklärung bezieht, mit den folgenden Richtlinien des Rates zur Angleichung der Rechtsvorschriften der EU-Mitgliedsstaaten übereinstimmt: Niederspannungsrichtlinie (2006/95/EG). Norm, die verwendet wurde: EN : EMV-Richtlinie (2004/108/EG). Norm, die verwendet wurde: EN : Richtlinie über Funkanlagen und Telekommunikationsendeinrichtungen (1999/5/EG). Declaration of conformity Déclaration de Conformité Nous, Grundfos, déclarons sous notre seule responsabilité, que le produit Grundfos Fieldbus GSM, auquel se réfère cette déclaration, est conforme aux Directives du Conseil concernant le rapprochement des législations des Etats membres CE relatives aux normes énoncées ci-dessous : Directive Basse Tension (2006/95/CE). Norme utilisée : EN : Directive Compatibilité Electromagnétique (2004/108/CE). Norme utilisée : EN : Directive sur les équipements radioémetteurs (TTE, 1999/5/EC). Declaración de Conformidad Nosotros Grundfos declaramos bajo nuestra propia respons. que el producto Grundfos Fieldbus GSM, al cual se refiere esta declaración, está conforme con las Directrices del Consejo en la aproximación de las leyes de los Estados Miembros del EM: Directiva de Baja Tensión (2006/95/CE). Norma aplicada: EN : Directiva EMC (2004/108/CE). Norma aplicada: EN : R&TTE Directiva (1999/5/EC). Δήλωση Συμμόρφωσης Εμείς, η Grundfos, δηλώνουμε με αποκλειστικά δική μας ευθύνη ότι τα προϊόντα Grundfos Fieldbus GSM, στα οποία αναφέρεται η παρούσα δήλωση, συμμορφώνονται με τις εξής Οδηγίες του Συμβουλίου περί προσέγγισης των νομοθεσιών των κρατών μελών της ΕΕ: Οδηγία χαμηλής τάσης (2006/95/EC). Πρότυπο που χρησιμοποιήθηκε: EN : Οδηγία Ηλεκτρομαγνητικής Συμβατότητας (EMC) (2004/108/EC). Πρότυπο που χρησιμοποιήθηκε: EN : R&Οδηγία TTE (1999/5/EC).. Försäkran om överensstämmelse Vi, Grundfos, försäkrar under ansvar att produkten Grundfos Fieldbus GSM, som omfattas av denna försäkran, är i överensstämmelse med rådets direktiv om inbördes närmande till EU-medlemsstaternas lagstiftning, avseende: Lågspänningsdirektivet (2006/95/EC). Tillämpad standard: EN : EMC-direktivet (2004/108/EC). Tillämpad standard: EN : R&TTE Direktiv (1999/5/EC). Overensstemmelseserklæring Vi Grundfos erklærer under ansvar, at produktet Grundfos Fieldbus GSM, som denne erklæring omhandler, er i overensstemmelse med disse af Rådets direktiver om indbyrdes tilnærmelse til EF medlemsstaternes lovgivning: Lavspændingsdirektivet (2006/95/EF). Anvendt standard: EN : EMC-direktivet (2004/108/EF). Anvendt standard: EN : R&TTE Direktiv (1999/5/EC) Dichiarazione di Conformità Grundfos dichiara sotto la sua esclusiva responsabilità che il prodotto Grundfos Fieldbus GSM, al quale si riferisce questa dichiarazione, è conforme alle seguenti direttive del Consiglio riguardanti il riavvicinamento delle legislazioni degli Stati membri CE: Direttiva Bassa Tensione (2006/95/CE). Norma applicata: EN : Direttiva EMC (2004/108/CE). Norma applicata: EN : R&Direttiva TTE (1999/5/EC). Declaração de Conformidade A Grundfos declara sob sua única responsabilidade que o produto Grundfos Fieldbus GSM, ao qual diz respeito esta declaração, está em conformidade com as seguintes Directivas do Conselho sobre a aproximação das legislações dos Estados Membros da CE: Directiva baixa tensão (2006/95/CE). Norma utilizada: EN : Directiva EMC (compatibilidade electromagnética) (2004/108/CE). Norma utilizada: EN : Directiva R&TTE (1999/5/CE). Overeenkomstigheidsverklaring Wij Grundfos verklaren geheel onder eigen verantwoordelijkheid dat het product Grundfos Fieldbus GSM waarop deze verklaring betrekking heeft, in overeenstemming is met de Richtlijnen van de Raad in zake de onderlinge aanpassing van de wetgeving van de EG lidstaten betreffende: Laagspannings Richtlijn (2006/95/EG). Gebruikte norm: EN : EMC Richtlijn (2004/108/EG). Gebruikte norm: EN : R&TTE Richtlijn (1999/5/EC). Vaatimustenmukaisuusvakuutus Me Grundfos vakuutamme omalla vastuullamme, että tuote Grundfos Fieldbus GSM, jota tämä vakuutus koskee, on EY:n jäsenvaltioiden lainsäädännön yhdenmukaistamiseen tähtäävien Euroopan neuvoston direktiivien vaatimusten mukainen seuraavasti: Pienjännitedirektiivi (2006/95/EY). Sovellettu standardi: EN : EMC-direktiivi (2004/108/EY). Sovellettu standardi: EN : R&TTE-direktiivi (1999/5/EY). Deklaracja zgodności My Grundfos, oświadczamy z pełną odpowiedzialnością, że nasze wyroby Grundfos Fieldbus GSM, których deklaracja niniejsza dotyczy, są zgodne z następującymi wytycznymi Rady d/s ujednolicenia przepisów prawnych krajów członkowskich WE: Dyrektywa Niskonapięciowa (LVD) (2006/95/EG). Zastosowana norma: EN : Dyrektywa EMC (2004/108/EG). Zastosowana norma: EN : R&Dyrektywa TTE (1999/5/EC). 5

6 Declaration of conformity Декларация о соответствии Мы, компания Grundfos, со всей ответственностью заявляем, что изделия Grundfos Fieldbus GSM, к которым относится настоящая декларация, соответствуют следующим Директивам Совета Евросоюза об унификации законодательных предписаний странчленов ЕС: Низковольтное оборудование (2006/95/EC). Применявшийся стандарт: EN : Электромагнитная совместимость (2004/108/EC). Применявшийся стандарт: EN : Директива по средствам радиосвязи и телекоммуникационному оконечному оборудованию (1999/5/EC). Izjava o skladnosti V Grundfosu s polno odgovornostjo izjavljamo, da so naši izdelki Grundfos Fieldbus GSM, na katere se ta izjava nanaša, v skladu z naslednjimi direktivami Sveta o približevanju zakonodaje za izenačevanje pravnih predpisov držav članic ES: Direktiva o nizki napetosti (2006/95/EG). Uporabljena norma: EN : Direktiva o elektromagnetni združljivosti (EMC) (2004/108/EG). Uporabljena norma: EN : R direktiva (1999/5/EC). Megfelelőségi nyilatkozat Mi, a Grundfos, egyedüli felelősséggel kijelentjük, hogy a Grundfos Fieldbus GSM termék, amelyre jelen nyilatkozik vonatkozik, megfelel az Európai Unió tagállamainak jogi irányelveit összehangoló tanács alábbi előírásainak: Kisfeszültségű Direktíva (2006/95/EK). Alkalmazott szabvány: EN : EMC Direktíva (2004/108/EK). Alkalmazott szabvány: EN : R&TTE direktíva (1999/5/EC). Izjava o usklađenosti Mi, Grundfos, izjavljujemo pod vlastitom odgovornošću da je proizvod Grundfos Fieldbus GSM, na koji se ova izjava odnosi, u skladu s direktivama ovog Vijeća o usklađivanju zakona država članica EU: Direktiva za niski napon (2006/95/EZ). Korištena norma: EN : Direktiva za elektromagnetsku kompatibilnost (2004/108/EZ). Korištena norma: EN : R&TTE Direktiva (1999/5/EC). Deklaracija o konformitetu Mi, Grundfos, izjavljujemo pod vlastitom odgovornošću da je proizvod Grundfos Fieldbus GSM, na koji se ova izjava odnosi, u skladu sa direktivama Saveta za usklađivanje zakona država članica EU: Direktiva niskog napona (2006/95/EG). Korišćen standard: EN : EMC direktiva (2004/108/EG). Korišćen standard: EN : R&TTE Direktiva (1999/5/EC). Декларация за съответствие Ние, фирма Grundfos, заявяваме с пълна отговорност, че продукта Grundfos Fieldbus GSM, за който се отнася настоящата декларация, отговаря на следните указания на Съвета за уеднаквяване на правните разпоредби на държавите членки на ЕС: Директива за нисковолтови системи (2006/95/EO). Приложен стандарт: EN : Директива за електромагнитна съвместимост (2004/108/EO). Приложен стандарт: EN : R&TTE Директива (1999/5/EC). Prehlásenie o konformite My firma Grundfos prehlasujeme na svoju plnú zodpovednost, že výrobok Grundfos Fieldbus GSM, na ktorý sa toto prehlásenie vzt ahuje, je v súlade s ustanovením smernice Rady pre zblíženie právnych predpisov členských štátov Európskeho spoločenstva v oblastiach: Smernica pre nízkonapät ové aplikácie (2006/95/EG). Použitá norma: EN : Smernica pre elektromagnetickú kompatibilitu (2004/108/EG). Použitá norma: EN : R&TTE Smernica (1999/5/EC). Vastavusdeklaratsioon Meie, Grundfos, deklareerime enda ainuvastutusel, et toode Grundfos Fieldbus GSM, mille kohta käesolev juhend käib, on vastavuses EÜ Nõukogu direktiividega EMÜ liikmesriikide seaduste ühitamise kohta, mis käsitlevad: Madalpinge direktiiv (2006/95/EC). Kasutatud standard: EN : Elektromagnetiline ühilduvus (EMC dirktiiv) (2004/108/EC). Kasutatud standard: EN : R&TTE Direktiiv (1999/5/EC). Paziņojums par atbilstību prasībām Sabiedrība GRUNDFOS ar pilnu atbildību dara zināmu, ka produkts Grundfos Fieldbus GSM, uz kuru attiecas šis paziņojums, atbilst šādām Padomes direktīvām par tuvināšanos EK dalībvalstu likumdošanas normām: Zema sprieguma direktīva (2006/95/EK). Piemērotais standarts: EN : Elektromagnētiskās saderības direktīva (2004/108/EK). Piemērotais standarts: EN : RTTI direktīva (1999/5/EK). Declaraţie de Conformitate Noi Grundfos declarãm pe propria rãspundere cã produsele Grundfos Fieldbus GSM, la care se referã aceastã declaraþie, sunt în conformitate cu aceste Directive de Consiliu asupra armonizãrii legilor Statelor Membre CE: Directiva Tensiune Joasă (2006/95/EC). Standard utilizat: EN : Directiva EMC (2004/108/EC). Standard utilizat: EN : R&Directiva TTE (1999/5/EC). Prohlášení o shodě My firma Grundfos prohlašujeme na svou plnou odpovědnost, že výrobek Grundfos Fieldbus GSM, na nějž se toto prohlášení vztahuje, je v souladu s ustanoveními směrnice Rady pro sblížení právních předpisů členských států Evropského společenství v oblastech: Směrnice pro nízkonapět ové aplikace (2006/95/EG). Použitá norma: EN : Směrnice pro elektromagnetickou kompatibilitu (EMC) (2004/108/EG). Použitá norma: EN : R&TTE směrnice (1999/5/EC). Uygunluk Bildirgesi Grundfos olarak bu beyannameye konu olan Grundfos Fieldbus GSM ürünlerinin, AB Üyesi Ülkelerin kanunlarını birbirine yaklaştırma üzerine Konsey Direktifleriyle uyumlu olduğunun yalnızca bizim sorumluluğumuz altında olduğunu beyan ederiz: Düşük Voltaj Yönetmeliği (2006/95/EC). Kullanılan standart: EN : EMC Diretifi (2004/108/EC). Kullanılan standart: EN : R&TTE Yönetmeliği (1999/5/EC). Atitikties deklaracija Mes, Grundfos, su visa atsakomybe pareiškiame, kad gaminys Grundfos Fieldbus GSM, kuriam skirta ši deklaracija, atitinka šias Tarybos Direktyvas dėl Europos Ekonominės Bendrijos šalių narių įstatymų suderinimo: Žemų įtampų direktyva (2006/95/EC). Taikomas standartas: EN : EMS direktyva (2004/108/EC). Taikomas standartas: EN : R&TTE direktyva (1999/5/EB). Свідчення про відповідність вимогам Компанія Grundfos заявляє про свою виключну відповідальність за те, що продукт Grundfos Fieldbus GSM, на який поширюється дана декларація, відповідає таким рекомендаціям Ради з уніфікації правових норм країн - членів ЕС: Низька напруга (2006/95/EC). Стандарти, що застосовувалися: EN : Електромагнітна сумісність (2004/108/EC). Стандарти, що застосовувалися: EN : R&норми TTE (1999/5/EC). 6

7 产品合格声明书 我们格兰富在我们的全权责任下声明, 产品 Grundfos Fieldbus GSM, 即该合格证所指之产品, 符合欧共体使其成员国法律趋于一致的以下欧共理事会指令 : 低电压指令 (2006/95/EC) 所用标准 : EN : 2001 电磁兼容性指令 (2004/108/EC) 所用标准 : EN : 2006 R&TTE 指令 (1999/5/EC) Grundfos Fieldbus GSM Grundfos Fieldbus GSM Bjerringbro, 15th August 2010 Jan Strandgaard Technical Director Declaration of conformity 7

8 Ελληνικά (GR) Οδηγίες εγκατάστασης και λειτουργίας ΠΕΡΙΕΧΟΜΕΝΑ Σελίδα 1. Σύμβολα που χρησιμοποιούνται στο παρόν έντυπο Εφαρμογές Μονάδα CIM 2XX GSM Εγκατάσταση Τοποθέτηση κεραίας GSM Τοποθέτηση κάρτας SIM Σύνδεση μπαταρίας και ηλεκτρικής παροχής LEDs Εύρεση βλαβών Τεχνικά στοιχεία Απόρριψη 62 Ειδοποίηση Διαβάστε τις παρούσες οδηγίες εγκατάστασης και λειτουργίας πριν προχωρήσετε στην εγκατάσταση. Ηεγκατάσταση και η λειτουργία πρέπει να διεξάγονται σύμφωνα με τους τοπικούς κανονισμούς και τους παραδεκτούς κανόνες καλής χρήσης. 1. Σύμβολα που χρησιμοποιούνται στο παρόν έντυπο Ειδοποίηση Η μη συμμόρφωση με αυτές τις οδηγίες ασφαλείας μπορεί να καταλήξει σε τραυματισμό! 2. Εφαρμογές Η μονάδα CIM 2XX GSM (CIM = Communication Interface Module) επιτρέπει μετάδοση δεδομένων μεταξύ ενός δικτύου GSM και ενός προϊόντος Grundfos. Στα επόμενα, "προϊόν Grundfos" σημαίνει ένα ή περισσότερα προϊόντα Grundfos, ανάλογα με την συγκεκριμένη εφαρμογή. Η μονάδα CIM 2XX GSM επιτρέπει τον έλεγχο και επιτήρηση ενός προϊόντος Grundfos με διάφορους τρόπους: από ένα κινητό τηλέφωνο με μηνύματα SMS. Βλέπε το εγχειρίδιο "CIM 25X SMS commands". από ένα σύστημα SCADA μέσω τηλεφωνίας GSM/GPRS. Βλέπε το CD-ROM που συνοδεύει τη μονάδα. από ένα προϊόν Grundfos με οθόνη γραφικών και μια ενσωματωμένη CIM 25X. Βλέπε οδηγίες εγκατάστασης και λειτουργίας του προϊόντος Grundfos. από το Grundfos Remote Management System όπου ο έλεγχος πραγματοποιείται μέσω κεντρικού server. Δεν περιγράφεται στο παρόν εγχειρίδιο. Η CIM 2XX είναι τοποθετημένη στο προϊόν με το οποίο θέλουμε να επικοινωνήσουμε ή σε μια μονάδα CIU 2XX (CIU = Communication Interface Unit). Η ανατροφοδοσία της CIM 2XX περιγράφεται στις οδηγίες εγκατάστασης και λειτουργίας του προϊόντος Grundfos. Ελληνικά (GR) Προσοχή Η μη συμμόρφωση με αυτές τις οδηγίες ασφαλείας μπορεί να προκαλέσει δυσλειτουργία ή βλάβη του προϊόντος! Σημείωση Σημειώσεις ή οδηγίες που καθιστούν τη δουλειά ευκολότερη και εξασφαλίζουν ασφαλή λειτουργία. 55

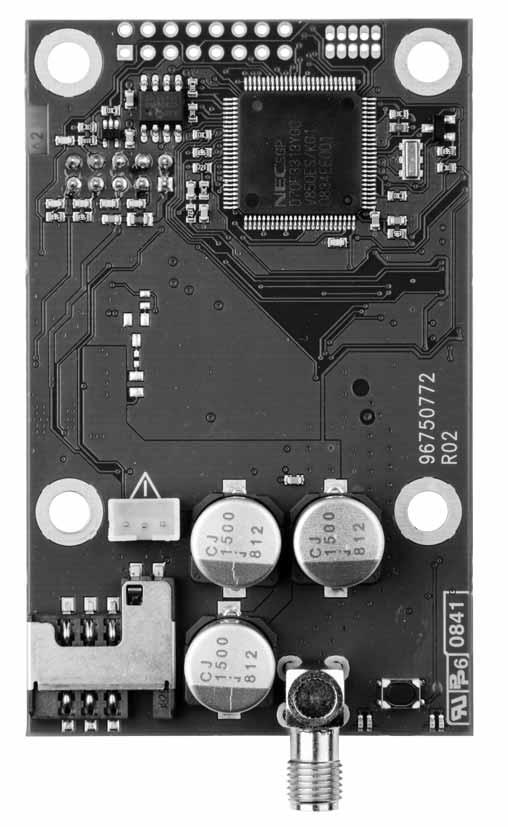

9 Ελληνικά (GR) 2.1 Μονάδα CIM 2XX GSM 3. Εγκατάσταση Ειδοποίηση Πριν ξεκινήσετε την εγκατάσταση, βεβαιωθείτε ότι η ηλεκτρική παροχή είναι κλειστή και δεν μπορεί να ανοιχτεί κατά λάθος. 3.1 Ασφάλεια RF 1 Σχ. 1 Θέσ η Μονάδα CIM 2XX GSM Ονομασία Περιγραφή Υποδοχή σύνδεσης 1 μπαταρίας 2 Υποδοχή κάρτας SIM 3 4 LED1 5 LED2 6 SW Σύνδεση SMA για την κεραία GSM Κίτρινο/πράσινο LED ένδειξης κατάστασης σύνδεσης επικοινωνίας GSM Κόκκινο/πράσινο LED ένδειξης κατάστασης εσωτερικής επικοινωνίας μεταξύ CIM 2XX και του προϊόντος Grundfos TM Κουμπί επαναφοράς (επαναφέρει τις εργοστασιακές ρυθμίσεις) 6 Σημείωση Η κεραία που χρησιμοποιείται σε αυτό το προϊόν όπου τοποθετείται η κάρτα CIM XXX πρέπει να τοποθετηθεί ώστε να διασφαλίζεται απόσταση διαχωρισμού τουλάχιστον 20 cm από άτομα και δεν πρέπει να συνυπάρχει ή να λειτουργεί σε συνδυασμό με άλλη κεραία ή πομπό. Το προϊόν να μην λειτουργεί κοντά σε ιατρικές συσκευές. Σε αυτές περιλαμβάνονται προσωπικές συσκευές, όπως ακουστικά βαρυκοίας και βηματοδότες. Το προϊόν να μην λειτουργεί σε δυνητικά εκρηκτικές περιοχές, όπως πρατήρια καυσίμων, βιομηχανίες χημικών κλπ. Μπορεί να προκύψουν παρεμβολές σε άλλες συσκευές αν οι συσκευές δεν είναι επαρκώς προστατευμένες. 3.2 Προστατευτικά μέτρα για την κεραία Το συνδυασμένο κέρδος της λύσης καλωδιακής κεραίας που χρησιμοποιείται για αυτό το προϊόν δεν πρέπει να ξεπερνά 1,4 dbi (850 MHz) και 3,0 dbi (1900 MHz). 3.3 Τοποθέτηση κεραίας GSM Η κεραία που συνοδεύει την CIM 2XX πρέπει να συνδεθεί στη CIM 2XX για να υπάρξει σύνδεση με το δίκτυο GSM. Σημείωση Εγκαταστάτες και χρήστες πρέπει να εφοδιάζονται με αυτές τις οδηγίες εγκατάστασης, χρήσης και με τις συνθήκες λειτουργίας για ικανοποιητική συμμόρφωση ως προς την έκθεση σε RF. Αν η CIM 2XX τοποθετηθεί σε μεταλλικό πίνακα, η Grundfos συνιστά να τοποθετηθεί εξωτερική κεραία GSM. Εξωτερική κεραία Βλέπε σχ. 2. Συνδέστε το καλώδιο της κεραίας στη σύνδεση SMA (θέση 1) της CIM 2XX. Η κεραία πρέπει να τοποθετηθεί εκτός του πίνακα σε θέση με καλές συνθήκες λήψης. 56

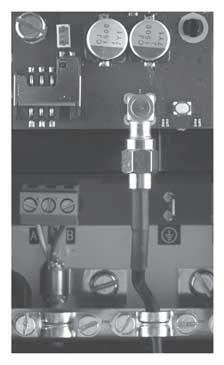

10 1 Θέση Περιγραφή 1 Υποδοχή κάρτας SIM 2 Κάρτα SIM 3.5 Σύνδεση μπαταρίας και ηλεκτρικής παροχής Ελληνικά (GR) 2 Σχ. 2 Τοποθέτηση εξωτερικής κεραίας GSM Θέση Περιγραφή 1 Σύνδεση SMA για την κεραία GSM 2 Καλώδιο για εξωτερική κεραία GSM 3.4 Τοποθέτηση κάρτας SIM Πριν βάλετε την κάρτα SIM στην CIM 2XX, αφαιρέστε τον κωδικό PIN, ή ρυθμίστε τον στο "4321". Διαδικασία 1. Βάλτε την κάρτα SIM σε ένα κινητό τηλέφωνο. 2. Αφαιρέστε τον κωδικό PIN από την κάρτα SIM, ήρυθμίστε τον στο "4321". Βλέπε οδηγίες κινητού τηλεφώνου. 3. Βάλτε την κάρτα SIM στην CIM 2XX. Βλέπε σχ. 3. Σημείωση Η φαλτσοκομμένη γωνία της κάρτας SIM πρέπει να βλέπει προς τα πάνω. Βλέπε σχ. 3. TM Ειδοποίηση Η CIM 2XX πρέπει να συνδεθεί μόνο με κυκλώματα SELV ή SELV-E. Ειδοποίηση Οι προστασίες ασφαλείας που παραθέτονται κατωτέρω πρέπει να τηρούνται προσεκτικά αφού μη σωστή διαχείριση της μπαταρίας ιόντων λιθίου μπορεί να προκαλέσει τραυματισμό ή φθορές από διαρροή ηλεκτρολύτη, ανάφλεξη από θέρμανση ή έκρηξη. Πρέπει να τηρηθούν αυτές οι προστασίες ασφαλείας: Τοποθετήστε μόνο την εγκεκριμένη μπαταρία ( ) της Grundfos. Ποτέ μη χρησιμοποιήσετε αυτή τη μπαταρία με άλλους φορτιστές. Μην αποσυναρμολογείτε ή μετατρέπετε τη μπαταρία. Να μην θερμαίνετε ή να μην ρίχνετε στη φωτιά τη μπαταρία. Μην τρυπάτε, σπάζετε ή προκαλείτε μηχανική ζημιά στη μπαταρία. Μην βραχυκυκλώνετε τη μπαταρία. Μην επιτρέπετε στη μπαταρία να βραχεί ή να βυθιστεί στο νερό. Μην κτυπάτε ή πετάτε τη μπαταρία. Για μακροχρόνια αποθήκευση, η θερμοκρασία αποθήκευσης πρέπει να είναι κάτω από +45 C. Η μονάδα CIM 2XX GSM διαθέτει μια μπαταρία ιόντων λιθίου. Ασφαλίζεται με μια λωρίδα velcro που απορροφά τους κραδασμούς και διευκολύνει την αντικατάσταση της μπαταρίας. Συνδέστε τη μπαταρία στη CIM 2XX όπως φαίνεται στο σχ Σημείωση Αν η μπαταρία δεν είναι συνδεδεμένη, ο χρήστης δεν θα πάρει πληροφορίες σε περίπτωση διακοπής ρεύματος. 2 TM Σχ. 3 Τοποθέτηση κάρτας SIM 57

11 Ελληνικά (GR) TM Σχ. 4 Σύνδεση μπαταρίας Σημείωση Η μπαταρία φορτίζεται μόνον αν η θερμοκρασία της είναι μεταξύ 0 C και +45 C. Ανοίξτε την παροχή ρεύματος. Η CIM 2XX παίρνει ρεύμα από το προϊόν Grundfos στο οποίο έχει συνδεθεί ή παίρνει ρεύμα από τη μπαταρία. Το LED1 αναβοσβήνει κίτρινο (ψάχνει δίκτυο GSM). Όταν επιτύχει η σύνδεση με το δίκτυο GSM, το LED1 θα πάλλεται κίτρινο (ενεργό δίκτυο GSM). Βλέπε σχ. 5. Το LED2 είναι μόνιμα πράσινο (εσωτερική σύνδεση επικοινωνίας μεταξύ CIM 2XX και προϊόντος Grundfos είναι OK). Η CIM 2XX είναι τώρα έτοιμη για αρχική ρύθμιση. Βλέπε μέρος 2. Εφαρμογές. 58

12 4. LEDs Η μονάδα CIM 2XX GSM έχει δύο LEDs. Βλέπε σχ. 1. Κίτρινο/πράσινο LED (LED1) για κατάσταση επικοινωνίας GSM Κόκκινο/πράσινο LED (LED2) για κατάσταση εσωτερικής επικοινωνίας μεταξύ CIM 2XX και προϊόντος Grundfos. LED1 (κίτρινο/πράσινο) Ελληνικά (GR) Αναζήτηση δικτύου GSM 1 Ενεργό δίκτυο GSM 2 Ενεργή σύνδεση call-up 3 Δεδομένα μέσω GPRS 4 Δεδομένα μέσω σύνδεσης call-up Μήνυμα SMS 5 6 Κίτρινο 1 sec. Πράσινο 3 sec. TM Σχ. 5 Κατάσταση LED1 Θέση Κατάσταση LED1 Περιγραφή 1 Αναβοσβήνει κίτρινο. Αναζήτηση δικτύου GSM. 2 Παλλόμενο κίτρινο (ένας παλμός). Επιτυχής σύνδεση με δίκτυο GSM. 3 Μόνιμα κίτρινο. Επιτυχής σύνδεση call-up. 4 Παλλόμενο πράσινο (ένας παλμός). LED2 (κόκκινο/πράσινο) Δεδομένα ανταλλάσσονται μέσω GPRS. 5 Παλλόμενο πράσινο (διπλός παλμός). Δεδομένα ανταλλάσσονται μέσω σύνδεσης call-up. 6 Πράσινο (3 sec.). Αποστολή/λήψη μηνύματος SMS. Κατάσταση Off. Αναβοσβήνει κόκκινο. Μόνιμα κόκκινο. Περιγραφή Η CIM 2XX έχει τεθεί εκτός. Δεν υπάρχει σύνδεσμος εσωτερικής επικοινωνίας μεταξύ της CIM 2XX και του προϊόντος Grundfos. Η CIM 2XX δεν υποστηρίζει αυτό το προϊόν Grundfos ή δεν είναι προγραμματισμένη. Κατάσταση Μόνιμα πράσινο. Σημείωση Περιγραφή Η εσωτερική σύνδεση επικοινωνίας μεταξύ της CIM 2XX και του προϊόντος Grundfos είναι OK. Κατά την εκκίνηση, μπορεί να περάσουν ως και 5 sec για να ανανεωθεί η κατάσταση του LED2. 59

13 Ελληνικά (GR) 5. Εύρεση βλαβών Τυχόν προβλήματα σε μια μονάδα CIM 2XX GSM μπορούν να αναγνωρισθούν με παρακολούθηση της κατάστασης των δύο LEDs επικοινωνίας. Βλέπε τον παρακάτω πίνακα και το μέρος 4. LEDs. Η CIM 2XX είναι τοποθετημένη σε ένα προϊόν Grundfos Βλάβη (κατάσταση LED) Πιθανή αιτία Αντιμετώπιση 1. Και τα δύο LEDs (LED1 και LED2) παραμένουν σβηστά όταν συνδέεται η ηλεκτρική παροχή. 2. Το LED εσωτερικής επικοινωνίας (LED2) αναβοσβήνει κόκκινο. 3. Το LED για εσωτερική επικοινωνία (LED2) είναι μόνιμα κόκκινο. a) Η CIM 2XX είναι λανθασμένα τοποθετημένη στο προϊόν Grundfos. b) H CIM 2XX είναι ελαττωματική. a) Δεν υπάρχει σύνδεσμος εσωτερικής επικοινωνίας μεταξύ της CIM 2XX και του προϊόντος Grundfos. a) Η CIM 2XX δεν υποστηρίζει το προϊόν Grundfos. b) Η CIM 2XX δεν έχει προγραμματιστεί.** Βεβαιωθείτε ότι η CIM 2XX είναι τοποθετημένη σωστά στο προϊόν Grundfos. Αντικαταστήστε την CIM 2XX. Βεβαιωθείτε ότι η CIM 2XX είναι τοποθετημένη σωστά στο προϊόν Grundfos. Επικοινωνήστε με την πλησιέστερη εταιρία Grundfos. Επικοινωνήστε με την πλησιέστερη εταιρία Grundfos. 4. Το LED1 αναβοσβήνει κίτρινο. a) Η κάρτα SIM δεν έχει μπεί. Βάλτε την κάρτα SIM. Βλέπε μέρος 3.4 Τοποθέτηση κάρτας SIM. 5. Το LED1 αναβοσβήνει κίτρινο με ένα παλμό αλλά η CIM 2XX δεν μπορεί να στείλει/λάβει μηνύματα SMS. b) Η κάρτα SIM δεν έχει μπεί σωστά. c) Ο κωδικός pin της κάρτας SIM δεν έχει αφαιρεθεί ή τεθεί d) Δεν υπάρχει σύνδεση με το δίκτυο GSM. a) Η CIM 2XX δεν έχει ρυθμιστεί αρχικά.* b) Η CIM 2XX δεν έχει σωστές αρχικές ρυθμίσεις.* Βάλτε την κάρτα SIM. Βλέπε μέρος 3.4 Τοποθέτηση κάρτας SIM. Αφαιρέστε τον κωδικό pin, ή βάλτε τον 4321 με ένα κινητό τηλέφωνο. Βλέπε μέρος 3.4 Τοποθέτηση κάρτας SIM. Ελέγξτε τη σύνδεση με την κεραία. Ελέγξτε την κάλυψη GSM της περιοχής π.χ. με ένα κινητό τηλέφωνο. Χρησιμοποιήστε μια εξωτερική κεραία και πειραματιστείτε με τη θέση. Βάλτε αρχικές ρυθμίσεις στη CIM 2XX με την εντολή INIT. Βλέπε μέρος 3.4 Τοποθέτηση κάρτας SIM στο εγχειρίδιο "CIM 25X SMS commands". Χρησιμοποιήστε την εντολή CONFSTATUS για να δείτε τις αρχικές ρυθμίσεις της CIM 2XX, και μεταβάλλετέ τες με εντολές ρύθμισης ώστε να ταιριάζουν με τις απαιτήσεις. Βλέπε μέρος 3.5 Σύνδεση μπαταρίας και ηλεκτρικής παροχής στο εγχειρίδιο "CIM 25X SMS commands". * Μόνο για την CIM 25X. ** Μόνο για την CIM 27X. 60

14 CIM 2XX τοποθετημένη σε CIU 2XX Βλάβη (κατάσταση LED) Πιθανή αιτία Αντιμετώπιση 1. Και τα δύο LEDs (LED1 και LED2) παραμένουν σβηστά όταν συνδέεται η ηλεκτρική παροχή. 2. Το LED εσωτερικής επικοινωνίας (LED2) αναβοσβήνει κόκκινο. 3. Το LED για εσωτερική επικοινωνία (LED2) είναι μόνιμα κόκκινο. a) Η CIU 2XX είναι ελαττωματική. a) Δεν υπάρχει σύνδεσμος εσωτερικής επικοινωνίας μεταξύ της CIU 2XX και του προϊόντος Grundfos. a) Η CIU 2XX δεν υποστηρίζει το προϊόν Grundfos. b) Η CIM 2XX δεν έχει προγραμματιστεί.** 4. Το LED1 αναβοσβήνει κίτρινο. a) Η κάρτα SIM δεν έχει εισαχθεί. b) Η κάρτα SIM δεν έχει μπεί σωστά. c) Ο κωδικός pin της κάρτας SIM δεν έχει αφαιρεθεί ή τεθεί Το LED1 αναβοσβήνει κίτρινο με ένα παλμό αλλά η CIM 2XX δεν μπορεί να στείλει/λάβει μηνύματα SMS. d) Δεν υπάρχει σύνδεση με το δίκτυο GSM. a) Η CIM 2XX δεν έχει ρυθμιστεί αρχικά.* b) Η CIM 2XX δεν έχει σωστές αρχικές ρυθμίσεις.* Αντικαταστήστε την CIU 2XX. Ελέγξτε τη σύνδεση καλωδίου μεταξύ του προϊόντος Grundfos και της CIU 2XX. Βεβαιωθείτε ότι οι ξεχωριστοί αγωγοί έχουν τοποθετηθεί σωστά. Ελέγξτε την παροχή ρεύματος προς το προϊόν Grundfos. Επικοινωνήστε με την πλησιέστερη εταιρία Grundfos. Επικοινωνήστε με την πλησιέστερη εταιρία Grundfos. Βάλτε την κάρτα SIM. Βλέπε μέρος 3.4 Τοποθέτηση κάρτας SIM. Βάλτε την κάρτα SIM. Βλέπε μέρος 3.4 Τοποθέτηση κάρτας SIM. Αφαιρέστε τον κωδικό pin, ή βάλτε τον 4321 με ένα κινητό τηλέφωνο. Βλέπε μέρος 3.4 Τοποθέτηση κάρτας SIM. Ελέγξτε τη σύνδεση με την κεραία. Ελέγξτε την κάλυψη GSM της περιοχής π.χ. με ένα κινητό τηλέφωνο. Χρησιμοποιήστε μια εξωτερική κεραία και πειραματιστείτε με τη θέση. Βάλτε αρχικές ρυθμίσεις στη CIM 2XX με την εντολή INIT. Βλέπε μέρος 3.4 Τοποθέτηση κάρτας SIM στο εγχειρίδιο "CIM 25X SMS commands". Χρησιμοποιήστε την εντολή CONFSTATUS για να δείτε τις αρχικές ρυθμίσεις της CIM 2XX, και μεταβάλλετέ τες με εντολές ρύθμισης ώστε να ταιριάζουν με τις απαιτήσεις. Βλέπε μέρος 3.5 Σύνδεση μπαταρίας και ηλεκτρικής παροχής στο εγχειρίδιο "CIM 25X SMS commands". Ελληνικά (GR) * Μόνο για την CIM 25X. ** Μόνο για την CIM 27X. 61

15 Ελληνικά (GR) 6. Τεχνικά στοιχεία CSD Κλάση κινητού σταθμού GRPS Κλάση GPRS 10 Συχνότητα λειτουργίας Διάρκεια ζωής μπαταρίας ιόντων λιθίου (πολυμερές λιθίου) Κεραία GSM Τάση παροχής Περιοχή θερμοκρασιών για φόρτιση μπαταρίας (ελέγχεται αυτόματα) Θερμοκρασία αποθήκευσης Μέχρι 14,4 kbps B Μέγ. 85,6 kbps (downlink) Quad band GSM/GPRS 850/900/ 1800/1900 Τυπικά 3 χρόνια ή 500 πλήρεις επαναφορτίσεις Σύνδεση κεραίας SMA 5 VDC ± 5 %, I max. 650 ma 0-45 C / F 20 C ως +35 C 4 F ως +95 F 7. Απόρριψη Αυτό το προϊόν ή τα εξαρτήματά του πρέπει να απορρίπτεται με περιβαλλοντικά σωστό τρόπο: 1. Χρησιμοποιήστε τη δημόσια ή ιδιωτική υπηρεσία περισυλλογής αποβλήτων. 2. Αν αυτό δεν είναι δυνατό, επικοινωνήστε με τη Grundfos ή το συντηρητή σας. Υπόκειται σε τροποποιήσεις. 62
