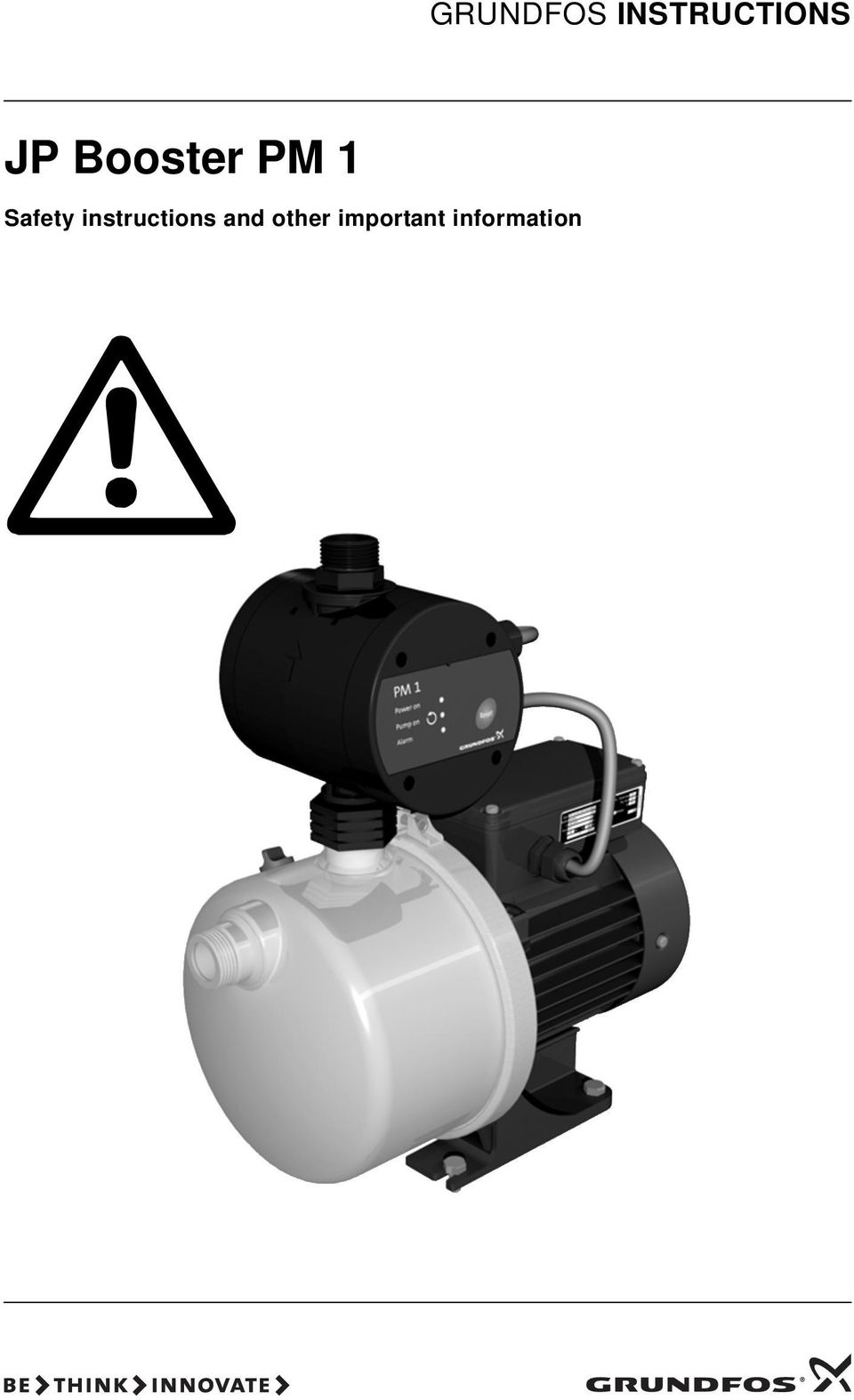

1 GRUNDFOS INSTRUCTIONS JP Booster PM 1 Safety instructions and other important information

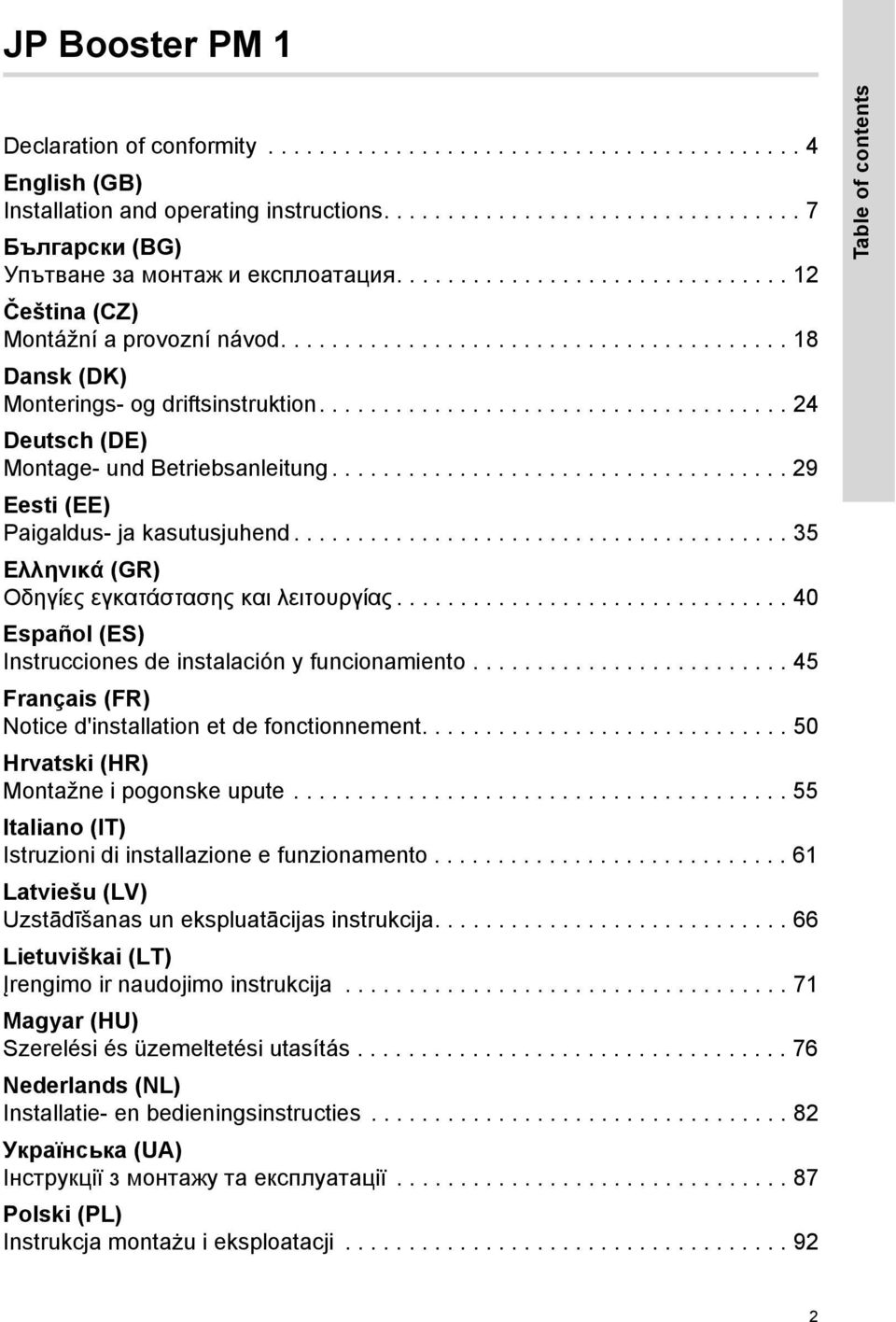

2 JP Booster PM 1 Declaration of conformity English (GB) Installation and operating instructions Български (BG) Упътване за монтаж и експлоатация Čeština (CZ) Montážní a provozní návod Dansk (DK) Monterings- og driftsinstruktion Deutsch (DE) Montage- und Betriebsanleitung Eesti (EE) Paigaldus- ja kasutusjuhend Ελληνικά (GR) Οδηγίες εγκατάστασης και λειτουργίας Español (ES) Instrucciones de instalación y funcionamiento Français (FR) Notice d'installation et de fonctionnement Hrvatski (HR) Montažne i pogonske upute Italiano (IT) Istruzioni di installazione e funzionamento Latviešu (LV) Uzstādīšanas un ekspluatācijas instrukcija Lietuviškai (LT) Įrengimo ir naudojimo instrukcija Magyar (HU) Szerelési és üzemeltetési utasítás Nederlands (NL) Installatie- en bedieningsinstructies Українська (UA) Інструкції з монтажу та експлуатації Polski (PL) Instrukcja montażu i eksploatacji Table of contents 2

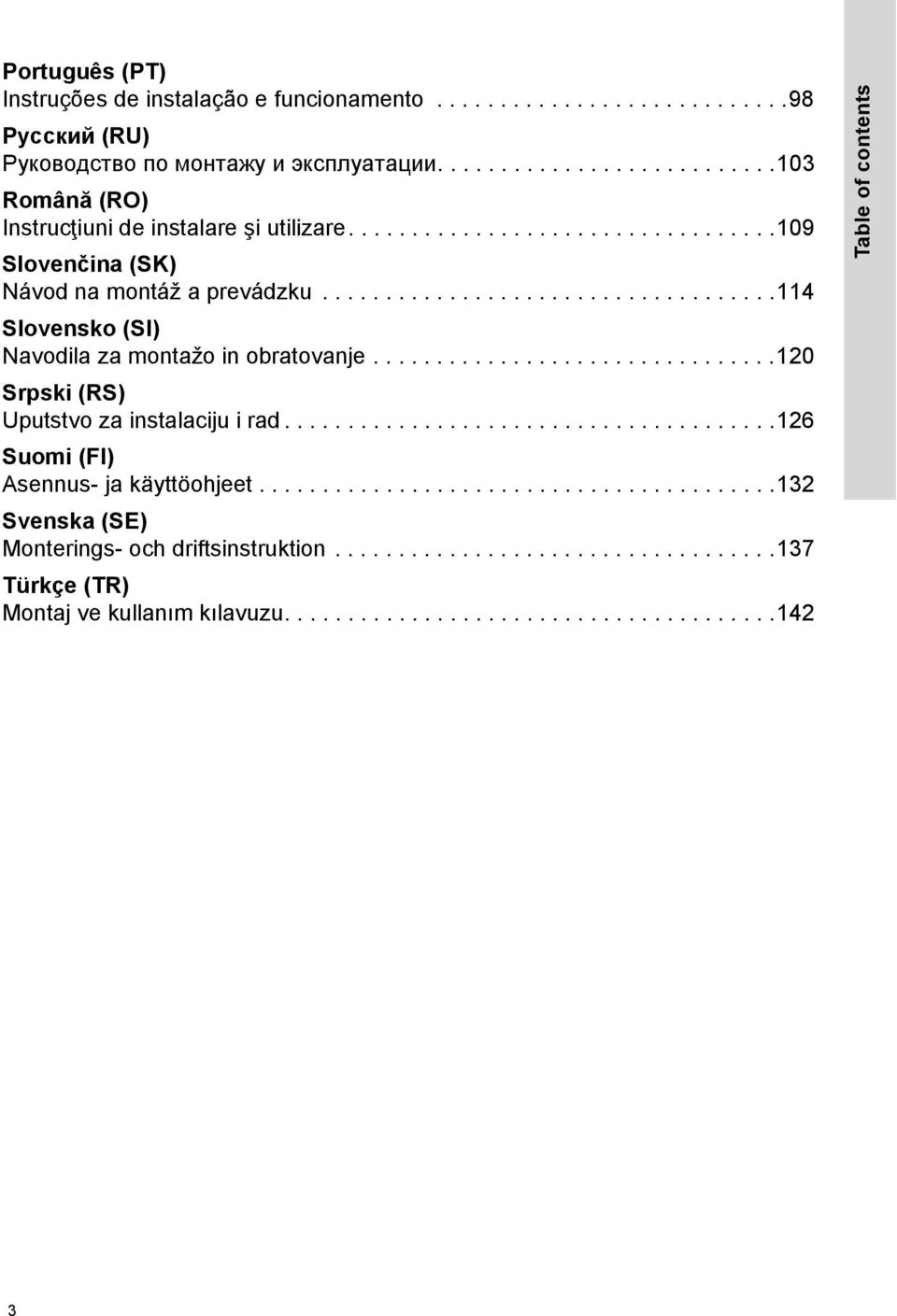

3 Português (PT) Instruções de instalação e funcionamento Русский (RU) Руководство по монтажу и эксплуатации Română (RO) Instrucţiuni de instalare şi utilizare Slovenčina (SK) Návod na montáž a prevádzku Slovensko (SI) Navodila za montažo in obratovanje Srpski (RS) Uputstvo za instalaciju i rad Suomi (FI) Asennus- ja käyttöohjeet Svenska (SE) Monterings- och driftsinstruktion Türkçe (TR) Montaj ve kullanım kılavuzu Table of contents 3

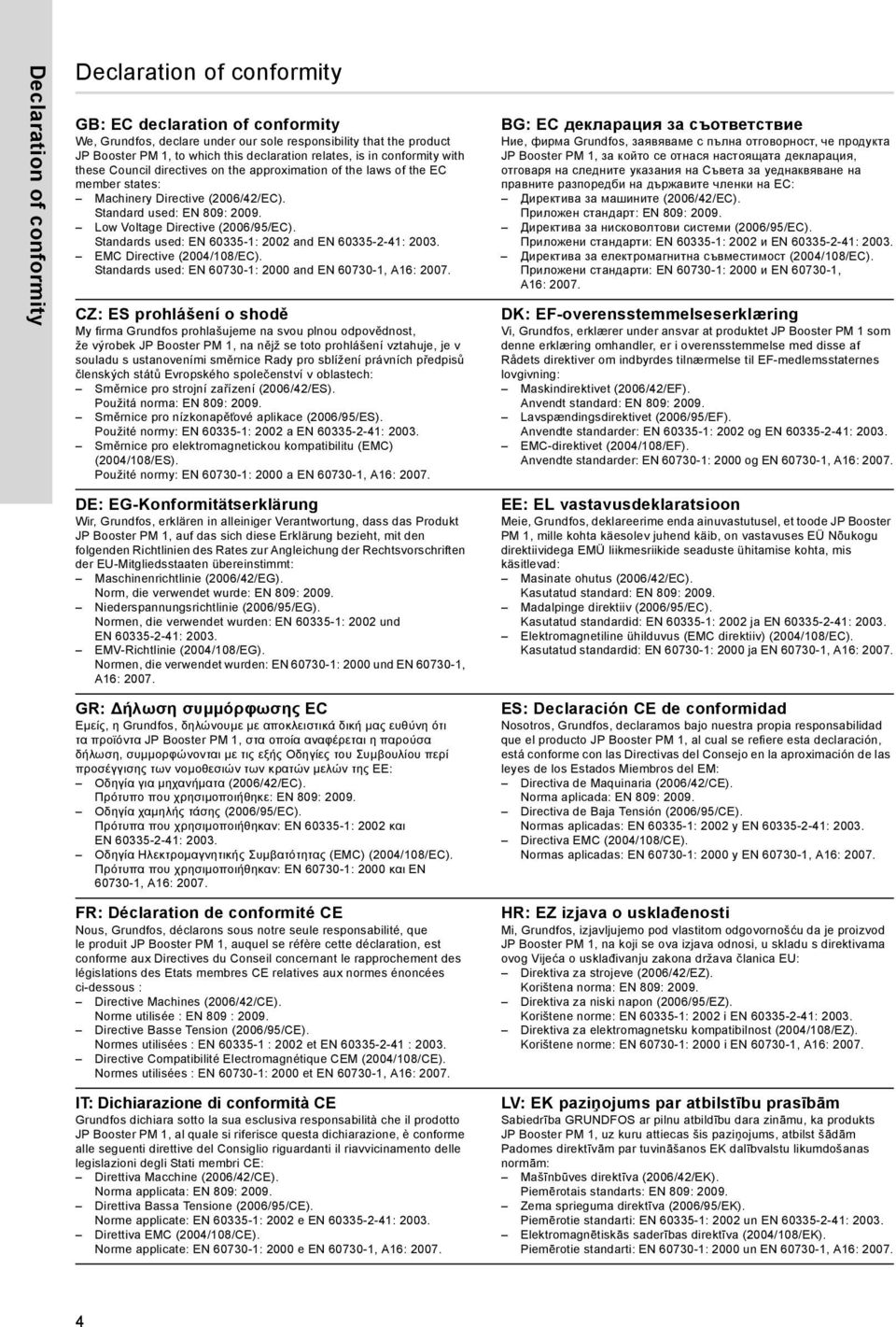

4 Declaration of conformity Declaration of conformity GB: EC declaration of conformity We, Grundfos, declare under our sole responsibility that the product JP Booster PM 1, to which this declaration relates, is in conformity with these Council directives on the approximation of the laws of the EC member states: Machinery Directive (2006/42/EC). Standard used: EN 809: Low Voltage Directive (2006/95/EC). Standards used: EN : 2002 and EN : EMC Directive (2004/108/EC). Standards used: EN : 2000 and EN , A16: CZ: ES prohlášení o shodě My firma Grundfos prohlašujeme na svou plnou odpovědnost, že výrobek JP Booster PM 1, na nějž se toto prohlášení vztahuje, je v souladu s ustanoveními směrnice Rady pro sblížení právních předpisů členských států Evropského společenství v oblastech: Směrnice pro strojní zařízení (2006/42/ES). Použitá norma: EN 809: Směrnice pro nízkonapět ové aplikace (2006/95/ES). Použité normy: EN : 2002 a EN : Směrnice pro elektromagnetickou kompatibilitu (EMC) (2004/108/ES). Použité normy: EN : 2000 a EN , A16: DE: EG-Konformitätserklärung Wir, Grundfos, erklären in alleiniger Verantwortung, dass das Produkt JP Booster PM 1, auf das sich diese Erklärung bezieht, mit den folgenden Richtlinien des Rates zur Angleichung der Rechtsvorschriften der EU-Mitgliedsstaaten übereinstimmt: Maschinenrichtlinie (2006/42/EG). Norm, die verwendet wurde: EN 809: Niederspannungsrichtlinie (2006/95/EG). Normen, die verwendet wurden: EN : 2002 und EN : EMV-Richtlinie (2004/108/EG). Normen, die verwendet wurden: EN : 2000 und EN , A16: GR: ήλωση συμμόρφωσης EC Εμείς, η Grundfos, δηλώνουμε με αποκλειστικά δική μας ευθύνη ότι τα προϊόντα JP Booster PM 1, στα οποία αναφέρεται η παρούσα δήλωση, συμμορφώνονται με τις εξής Οδηγίες του Συμβουλίου περί προσέγγισης των νομοθεσιών των κρατών μελών της ΕΕ: Οδηγία για μηχανήματα (2006/42/EC). Πρότυπο που χρησιμοποιήθηκε: EN 809: Οδηγία χαμηλής τάσης (2006/95/EC). Πρότυπα που χρησιμοποιήθηκαν: EN : 2002 και EN : Οδηγία Ηλεκτρομαγνητικής Συμβατότητας (EMC) (2004/108/EC). Πρότυπα που χρησιμοποιήθηκαν: EN : 2000 και EN , A16: FR: Déclaration de conformité CE Nous, Grundfos, déclarons sous notre seule responsabilité, que le produit JP Booster PM 1, auquel se réfère cette déclaration, est conforme aux Directives du Conseil concernant le rapprochement des législations des Etats membres CE relatives aux normes énoncées ci-dessous : Directive Machines (2006/42/CE). Norme utilisée : EN 809 : Directive Basse Tension (2006/95/CE). Normes utilisées : EN : 2002 et EN : Directive Compatibilité Electromagnétique CEM (2004/108/CE). Normes utilisées : EN : 2000 et EN , A16: IT: Dichiarazione di conformità CE Grundfos dichiara sotto la sua esclusiva responsabilità che il prodotto JP Booster PM 1, al quale si riferisce questa dichiarazione, è conforme alle seguenti direttive del Consiglio riguardanti il riavvicinamento delle legislazioni degli Stati membri CE: Direttiva Macchine (2006/42/CE). Norma applicata: EN 809: Direttiva Bassa Tensione (2006/95/CE). Norme applicate: EN : 2002 e EN : Direttiva EMC (2004/108/CE). Norme applicate: EN : 2000 e EN , A16: BG: EC декларация за съответствие Ние, фирма Grundfos, заявяваме с пълна отговорност, че продукта JP Booster PM 1, за който се отнася настоящата декларация, отговаря на следните указания на Съвета за уеднаквяване на правните разпоредби на държавите членки на ЕС: Директива за машините (2006/42/EC). Приложен стандарт: EN 809: Директива за нисковолтови системи (2006/95/EC). Приложени стандарти: EN : 2002 и EN : Директива за електромагнитна съвместимост (2004/108/EC). Приложени стандарти: EN : 2000 и EN , A16: DK: EF-overensstemmelseserklæring Vi, Grundfos, erklærer under ansvar at produktet JP Booster PM 1 som denne erklæring omhandler, er i overensstemmelse med disse af Rådets direktiver om indbyrdes tilnærmelse til EF-medlemsstaternes lovgivning: Maskindirektivet (2006/42/EF). Anvendt standard: EN 809: Lavspændingsdirektivet (2006/95/EF). Anvendte standarder: EN : 2002 og EN : EMC-direktivet (2004/108/EF). Anvendte standarder: EN : 2000 og EN , A16: EE: EL vastavusdeklaratsioon Meie, Grundfos, deklareerime enda ainuvastutusel, et toode JP Booster PM 1, mille kohta käesolev juhend käib, on vastavuses EÜ Nõukogu direktiividega EMÜ liikmesriikide seaduste ühitamise kohta, mis käsitlevad: Masinate ohutus (2006/42/EC). Kasutatud standard: EN 809: Madalpinge direktiiv (2006/95/EC). Kasutatud standardid: EN : 2002 ja EN : Elektromagnetiline ühilduvus (EMC direktiiv) (2004/108/EC). Kasutatud standardid: EN : 2000 ja EN , A16: ES: Declaración CE de conformidad Nosotros, Grundfos, declaramos bajo nuestra propia responsabilidad que el producto JP Booster PM 1, al cual se refiere esta declaración, está conforme con las Directivas del Consejo en la aproximación de las leyes de los Estados Miembros del EM: Directiva de Maquinaria (2006/42/CE). Norma aplicada: EN 809: Directiva de Baja Tensión (2006/95/CE). Normas aplicadas: EN : 2002 y EN : Directiva EMC (2004/108/CE). Normas aplicadas: EN : 2000 y EN , A16: HR: EZ izjava o usklađenosti Mi, Grundfos, izjavljujemo pod vlastitom odgovornošću da je proizvod JP Booster PM 1, na koji se ova izjava odnosi, u skladu s direktivama ovog Vijeća o usklađivanju zakona država članica EU: Direktiva za strojeve (2006/42/EZ). Korištena norma: EN 809: Direktiva za niski napon (2006/95/EZ). Korištene norme: EN : 2002 i EN : Direktiva za elektromagnetsku kompatibilnost (2004/108/EZ). Korištene norme: EN : 2000 i EN , A16: LV: EK paziņojums par atbilstību prasībām Sabiedrība GRUNDFOS ar pilnu atbildību dara zināmu, ka produkts JP Booster PM 1, uz kuru attiecas šis paziņojums, atbilst šādām Padomes direktīvām par tuvināšanos EK dalībvalstu likumdošanas normām: Mašīnbūves direktīva (2006/42/EK). Piemērotais standarts: EN 809: Zema sprieguma direktīva (2006/95/EK). Piemērotie standarti: EN : 2002 un EN : Elektromagnētiskās saderības direktīva (2004/108/EK). Piemērotie standarti: EN : 2000 un EN , A16:

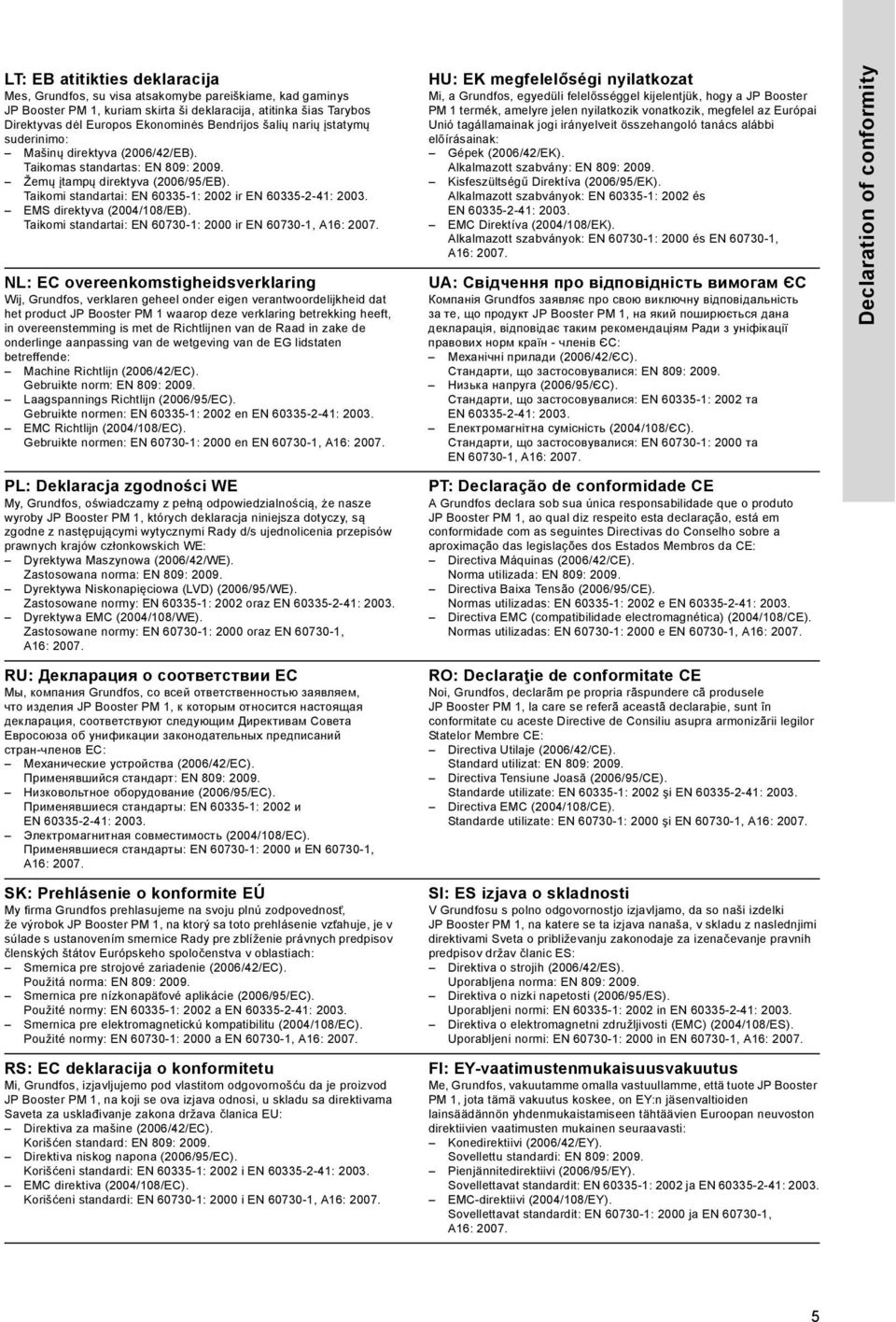

5 LT: EB atitikties deklaracija Mes, Grundfos, su visa atsakomybe pareiškiame, kad gaminys JP Booster PM 1, kuriam skirta ši deklaracija, atitinka šias Tarybos Direktyvas dėl Europos Ekonominės Bendrijos šalių narių įstatymų suderinimo: Mašinų direktyva (2006/42/EB). Taikomas standartas: EN 809: Žemų įtampų direktyva (2006/95/EB). Taikomi standartai: EN : 2002 ir EN : EMS direktyva (2004/108/EB). Taikomi standartai: EN : 2000 ir EN , A16: NL: EC overeenkomstigheidsverklaring Wij, Grundfos, verklaren geheel onder eigen verantwoordelijkheid dat het product JP Booster PM 1 waarop deze verklaring betrekking heeft, in overeenstemming is met de Richtlijnen van de Raad in zake de onderlinge aanpassing van de wetgeving van de EG lidstaten betreffende: Machine Richtlijn (2006/42/EC). Gebruikte norm: EN 809: Laagspannings Richtlijn (2006/95/EC). Gebruikte normen: EN : 2002 en EN : EMC Richtlijn (2004/108/EC). Gebruikte normen: EN : 2000 en EN , A16: PL: Deklaracja zgodności WE My, Grundfos, oświadczamy z pełną odpowiedzialnością, że nasze wyroby JP Booster PM 1, których deklaracja niniejsza dotyczy, są zgodne z następującymi wytycznymi Rady d/s ujednolicenia przepisów prawnych krajów członkowskich WE: Dyrektywa Maszynowa (2006/42/WE). Zastosowana norma: EN 809: Dyrektywa Niskonapięciowa (LVD) (2006/95/WE). Zastosowane normy: EN : 2002 oraz EN : Dyrektywa EMC (2004/108/WE). Zastosowane normy: EN : 2000 oraz EN , A16: RU: Декларация о соответствии ЕС Мы, компания Grundfos, со всей ответственностью заявляем, что изделия JP Booster PM 1, к которым относится настоящая декларация, соответствуют следующим Директивам Совета Евросоюза об унификации законодательных предписаний стран-членов ЕС: Механические устройства (2006/42/ЕС). Применявшийся стандарт: EN 809: Низковольтное оборудование (2006/95/EC). Применявшиеся стандарты: EN : 2002 и EN : Электромагнитная совместимость (2004/108/EC). Применявшиеся стандарты: EN : 2000 и EN , A16: SK: Prehlásenie o konformite EÚ My firma Grundfos prehlasujeme na svoju plnú zodpovednost, že výrobok JP Booster PM 1, na ktorý sa toto prehlásenie vzt ahuje, je v súlade s ustanovením smernice Rady pre zblíženie právnych predpisov členských štátov Európskeho spoločenstva v oblastiach: Smernica pre strojové zariadenie (2006/42/EC). Použitá norma: EN 809: Smernica pre nízkonapät ové aplikácie (2006/95/EC). Použité normy: EN : 2002 a EN : Smernica pre elektromagnetickú kompatibilitu (2004/108/EC). Použité normy: EN : 2000 a EN , A16: RS: EC deklaracija o konformitetu Mi, Grundfos, izjavljujemo pod vlastitom odgovornošću da je proizvod JP Booster PM 1, na koji se ova izjava odnosi, u skladu sa direktivama Saveta za usklađivanje zakona država članica EU: Direktiva za mašine (2006/42/EC). Korišćen standard: EN 809: Direktiva niskog napona (2006/95/EC). Korišćeni standardi: EN : 2002 i EN : EMC direktiva (2004/108/EC). Korišćeni standardi: EN : 2000 i EN , A16: HU: EK megfelelőségi nyilatkozat Mi, a Grundfos, egyedüli felelősséggel kijelentjük, hogy a JP Booster PM 1 termék, amelyre jelen nyilatkozik vonatkozik, megfelel az Európai Unió tagállamainak jogi irányelveit összehangoló tanács alábbi előírásainak: Gépek (2006/42/EK). Alkalmazott szabvány: EN 809: Kisfeszültségű Direktíva (2006/95/EK). Alkalmazott szabványok: EN : 2002 és EN : EMC Direktíva (2004/108/EK). Alkalmazott szabványok: EN : 2000 és EN , A16: UA: Свідчення про відповідність вимогам ЄС Компанія Grundfos заявляє про свою виключну відповідальність за те, що продукт JP Booster PM 1, на який поширюється дана декларація, відповідає таким рекомендаціям Ради з уніфікації правових норм країн - членів ЄС: Механічні прилади (2006/42/ЄС). Стандарти, що застосовувалися: EN 809: Низька напруга (2006/95/ЄС). Стандарти, що застосовувалися: EN : 2002 та EN : Електромагнітна сумісність (2004/108/ЄС). Стандарти, що застосовувалися: EN : 2000 та EN , A16: PT: Declaração de conformidade CE A Grundfos declara sob sua única responsabilidade que o produto JP Booster PM 1, ao qual diz respeito esta declaração, está em conformidade com as seguintes Directivas do Conselho sobre a aproximação das legislações dos Estados Membros da CE: Directiva Máquinas (2006/42/CE). Norma utilizada: EN 809: Directiva Baixa Tensão (2006/95/CE). Normas utilizadas: EN : 2002 e EN : Directiva EMC (compatibilidade electromagnética) (2004/108/CE). Normas utilizadas: EN : 2000 e EN , A16: RO: Declaraţie de conformitate CE Noi, Grundfos, declarãm pe propria rãspundere cã produsele JP Booster PM 1, la care se referã aceastã declaraþie, sunt în conformitate cu aceste Directive de Consiliu asupra armonizãrii legilor Statelor Membre CE: Directiva Utilaje (2006/42/CE). Standard utilizat: EN 809: Directiva Tensiune Joasă (2006/95/CE). Standarde utilizate: EN : 2002 şi EN : Directiva EMC (2004/108/CE). Standarde utilizate: EN : 2000 şi EN , A16: SI: ES izjava o skladnosti V Grundfosu s polno odgovornostjo izjavljamo, da so naši izdelki JP Booster PM 1, na katere se ta izjava nanaša, v skladu z naslednjimi direktivami Sveta o približevanju zakonodaje za izenačevanje pravnih predpisov držav članic ES: Direktiva o strojih (2006/42/ES). Uporabljena norma: EN 809: Direktiva o nizki napetosti (2006/95/ES). Uporabljeni normi: EN : 2002 in EN : Direktiva o elektromagnetni združljivosti (EMC) (2004/108/ES). Uporabljeni normi: EN : 2000 in EN , A16: FI: EY-vaatimustenmukaisuusvakuutus Me, Grundfos, vakuutamme omalla vastuullamme, että tuote JP Booster PM 1, jota tämä vakuutus koskee, on EY:n jäsenvaltioiden lainsäädännön yhdenmukaistamiseen tähtäävien Euroopan neuvoston direktiivien vaatimusten mukainen seuraavasti: Konedirektiivi (2006/42/EY). Sovellettu standardi: EN 809: Pienjännitedirektiivi (2006/95/EY). Sovellettavat standardit: EN : 2002 ja EN : EMC-direktiivi (2004/108/EY). Sovellettavat standardit: EN : 2000 ja EN , A16: Declaration of conformity 5

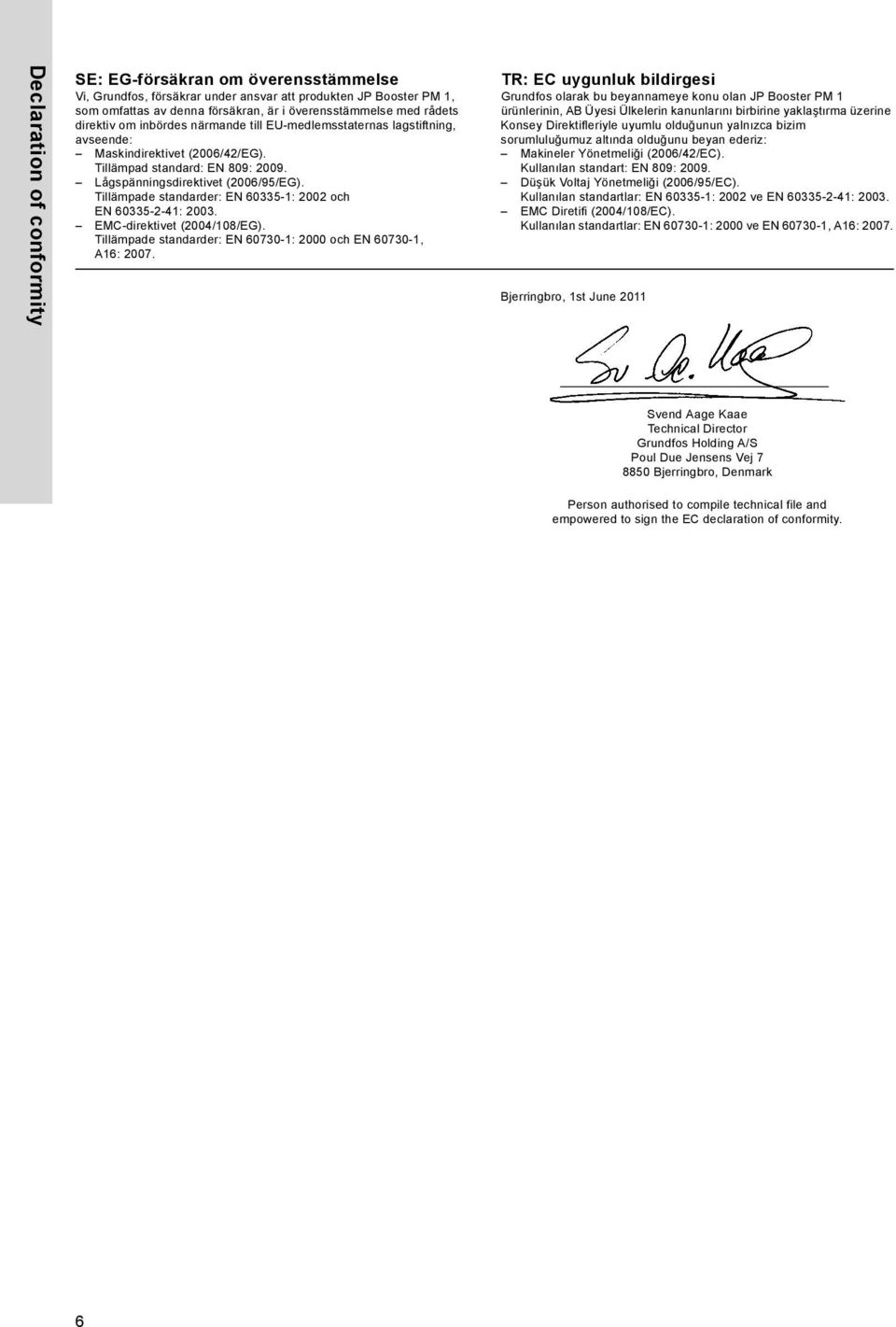

6 Declaration of conformity SE: EG-försäkran om överensstämmelse Vi, Grundfos, försäkrar under ansvar att produkten JP Booster PM 1, som omfattas av denna försäkran, är i överensstämmelse med rådets direktiv om inbördes närmande till EU-medlemsstaternas lagstiftning, avseende: Maskindirektivet (2006/42/EG). Tillämpad standard: EN 809: Lågspänningsdirektivet (2006/95/EG). Tillämpade standarder: EN : 2002 och EN : EMC-direktivet (2004/108/EG). Tillämpade standarder: EN : 2000 och EN , A16: TR: EC uygunluk bildirgesi Grundfos olarak bu beyannameye konu olan JP Booster PM 1 ürünlerinin, AB Üyesi Ülkelerin kanunlarını birbirine yaklaştırma üzerine Konsey Direktifleriyle uyumlu olduğunun yalnızca bizim sorumluluğumuz altında olduğunu beyan ederiz: Makineler Yönetmeliği (2006/42/EC). Kullanılan standart: EN 809: Düşük Voltaj Yönetmeliği (2006/95/EC). Kullanılan standartlar: EN : 2002 ve EN : EMC Diretifi (2004/108/EC). Kullanılan standartlar: EN : 2000 ve EN , A16: Bjerringbro, 1st June 2011 Svend Aage Kaae Technical Director Grundfos Holding A/S Poul Due Jensens Vej Bjerringbro, Denmark Person authorised to compile technical file and empowered to sign the EC declaration of conformity. 6

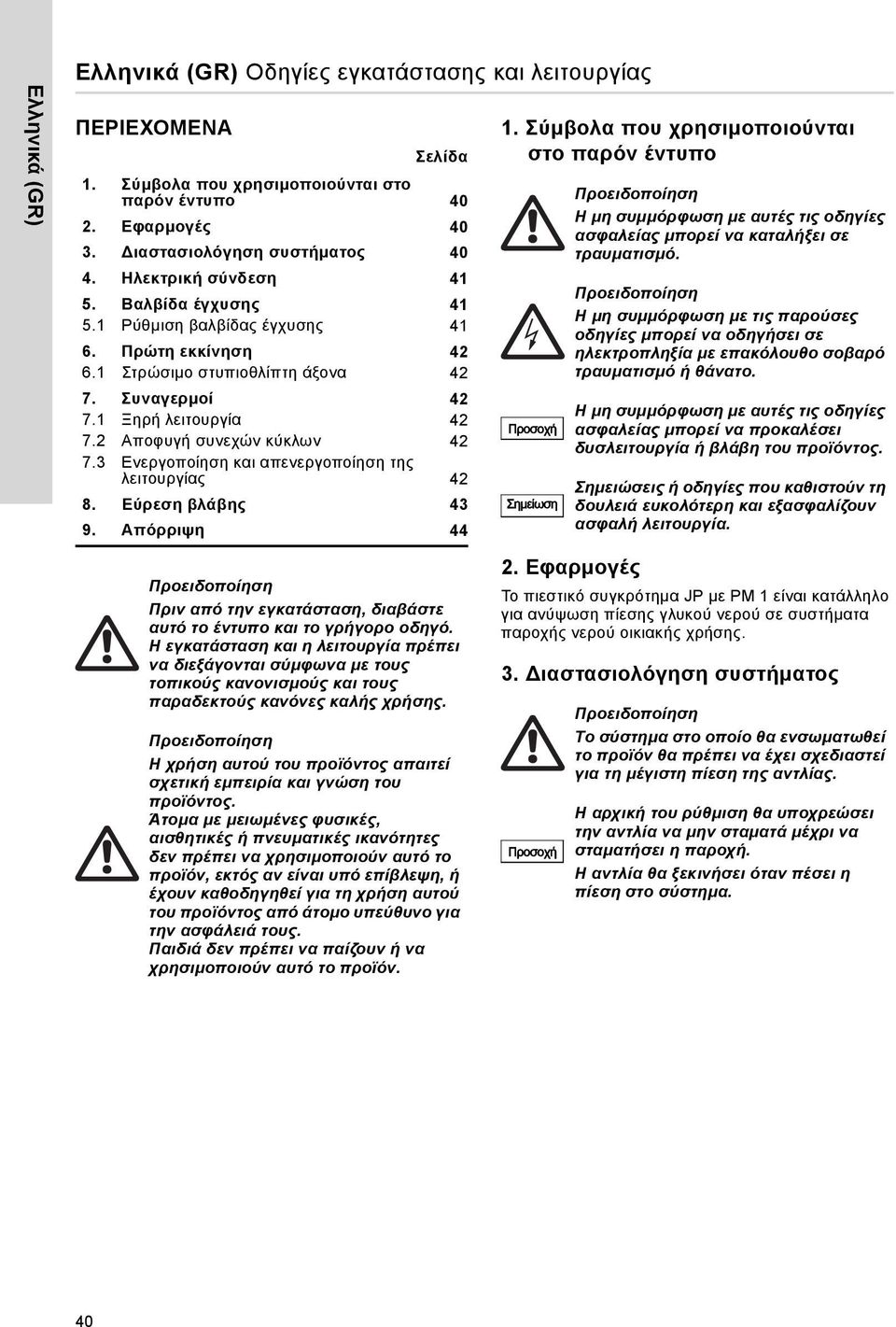

7 Ελληνικά (GR) Ελληνικά (GR) Οδηγίες εγκατάστασης και λειτουργίας ΠΕΡΙΕΧΟΜΕΝΑ Σελίδα 1. Σύμβολα που χρησιμοποιούνται στο παρόν έντυπο Εφαρμογές ιαστασιολόγηση συστήματος Ηλεκτρική σύνδεση Βαλβίδα έγχυσης Ρύθμιση βαλβίδας έγχυσης Πρώτη εκκίνηση Στρώσιμο στυπιοθλίπτη άξονα Συναγερμοί Ξηρή λειτουργία Αποφυγή συνεχών κύκλων Ενεργοποίηση και απενεργοποίηση της λειτουργίας Εύρεση βλάβης Απόρριψη Σύμβολα που χρησιμοποιούνται στο παρόν έντυπο Προσοχή Σημείωση Η μη συμμόρφωση με αυτές τις οδηγίες ασφαλείας μπορεί να καταλήξει σε τραυματισμό. Η μη συμμόρφωση με τις παρούσες οδηγίες μπορεί να οδηγήσει σε ηλεκτροπληξία με επακόλουθο σοβαρό τραυματισμό ή θάνατο. Η μη συμμόρφωση με αυτές τις οδηγίες ασφαλείας μπορεί να προκαλέσει δυσλειτουργία ή βλάβη του προϊόντος. Σημειώσεις ή οδηγίες που καθιστούν τη δουλειά ευκολότερη και εξασφαλίζουν ασφαλή λειτουργία. Πριν από την εγκατάσταση, διαβάστε αυτό το έντυπο και το γρήγορο οδηγό. Η εγκατάσταση και η λειτουργία πρέπει να διεξάγονται σύμφωνα με τους τοπικούς κανονισμούς και τους παραδεκτούς κανόνες καλής χρήσης. Η χρήση αυτού του προϊόντος απαιτεί σχετική εμπειρία και γνώση του προϊόντος. Άτομα με μειωμένες φυσικές, αισθητικές ή πνευματικές ικανότητες δεν πρέπει να χρησιμοποιούν αυτό το προϊόν, εκτός αν είναι υπό επίβλεψη, ή έχουν καθοδηγηθεί για τη χρήση αυτού του προϊόντος από άτομο υπεύθυνο για την ασφάλειά τους. Παιδιά δεν πρέπει να παίζουν ή να χρησιμοποιούν αυτό το προϊόν. 2. Εφαρμογές Το πιεστικό συγκρότημα JP με PM 1 είναι κατάλληλο για ανύψωση πίεσης γλυκού νερού σε συστήματα παροχής νερού οικιακής χρήσης. 3. ιαστασιολόγηση συστήματος Προσοχή Το σύστημα στο οποίο θα ενσωματωθεί το προϊόν θα πρέπει να έχει σχεδιαστεί για τη μέγιστη πίεση της αντλίας. Η αρχική του ρύθμιση θα υποχρεώσει την αντλία να μην σταματά μέχρι να σταματήσει η παροχή. Η αντλία θα ξεκινήσει όταν πέσει η πίεση στο σύστημα. 40

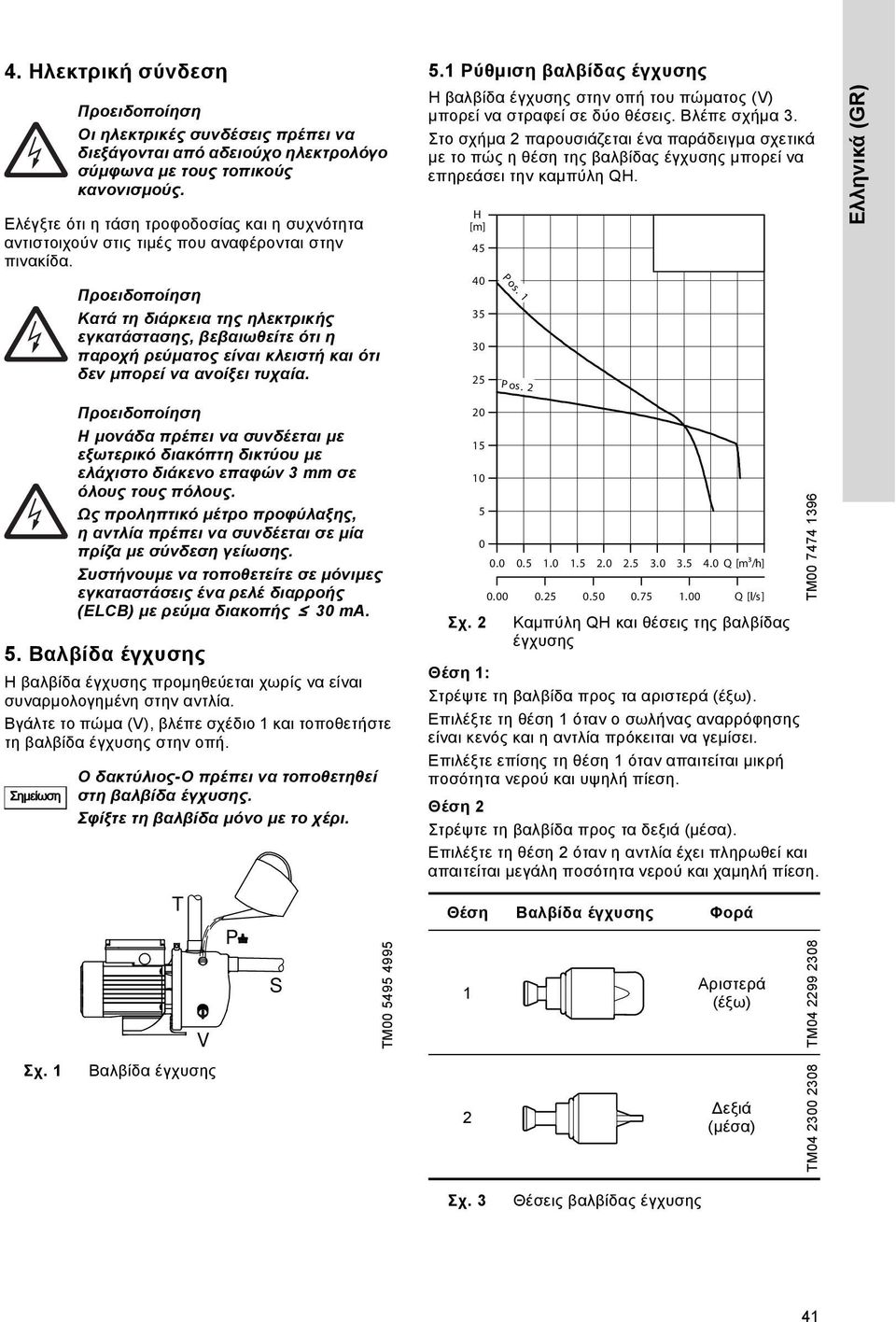

8 4. Ηλεκτρική σύνδεση Οι ηλεκτρικές συνδέσεις πρέπει να διεξάγονται από αδειούχο ηλεκτρολόγο σύμφωνα με τους τοπικούς κανονισμούς. Ελέγξτε ότι η τάση τροφοδοσίας και η συχνότητα αντιστοιχούν στις τιμές που αναφέρονται στην πινακίδα. Κατά τη διάρκεια της ηλεκτρικής εγκατάστασης, βεβαιωθείτε ότι η παροχή ρεύματος είναι κλειστή και ότι δεν μπορεί να ανοίξει τυχαία. 5.1 Ρύθμιση βαλβίδας έγχυσης Η βαλβίδα έγχυσης στην οπή του πώματος (V) μπορεί να στραφεί σε δύο θέσεις. Βλέπε σχήμα 3. Στο σχήμα 2 παρουσιάζεται ένα παράδειγμα σχετικά με το πώς η θέση της βαλβίδας έγχυσης μπορεί να επηρεάσει την καμπύλη QH. H [m] P os. 1 P os. 2 JP 5 IS O 9906 Annex A Ελληνικά (GR) 5. Βαλβίδα έγχυσης Η βαλβίδα έγχυσης προμηθεύεται χωρίς να είναι συναρμολογημένη στην αντλία. Βγάλτε το πώμα (V), βλέπε σχέδιο 1 και τοποθετήστε τη βαλβίδα έγχυσης στην οπή. Σημείωση Σχ. 1 Η μονάδα πρέπει να συνδέεται με εξωτερικό διακόπτη δικτύου με ελάχιστο διάκενο επαφών 3 mm σε όλους τους πόλους. Ως προληπτικό μέτρο προφύλαξης, η αντλία πρέπει να συνδέεται σε μία πρίζα με σύνδεση γείωσης. Συστήνουμε να τοποθετείτε σε μόνιμες εγκαταστάσεις ένα ρελέ διαρροής (ELCB) με ρεύμα διακοπής 30 ma. Ο δακτύλιος-ο πρέπει να τοποθετηθεί στη βαλβίδα έγχυσης. Σφίξτε τη βαλβίδα μόνο με το χέρι. T V Βαλβίδα έγχυσης P S TM Σχ. 2 Καμπύλη QH και θέσεις της βαλβίδας έγχυσης Θέση 1: Στρέψτε τη βαλβίδα προς τα αριστερά (έξω). Επιλέξτε τη θέση 1 όταν ο σωλήνας αναρρόφησης είναι κενός και η αντλία πρόκειται να γεμίσει. Επιλέξτε επίσης τη θέση 1 όταν απαιτείται μικρή ποσότητα νερού και υψηλή πίεση. Θέση 2 Στρέψτε τη βαλβίδα προς τα δεξιά (μέσα). Επιλέξτε τη θέση 2 όταν η αντλία έχει πληρωθεί και απαιτείται μεγάλη ποσότητα νερού και χαμηλή πίεση. Θέση Βαλβίδα έγχυσης Φορά Q [m³/h] Q [l/s] Αριστερά (έξω) εξιά (μέσα) TM TM TM Σχ. 3 Θέσεις βαλβίδας έγχυσης 41

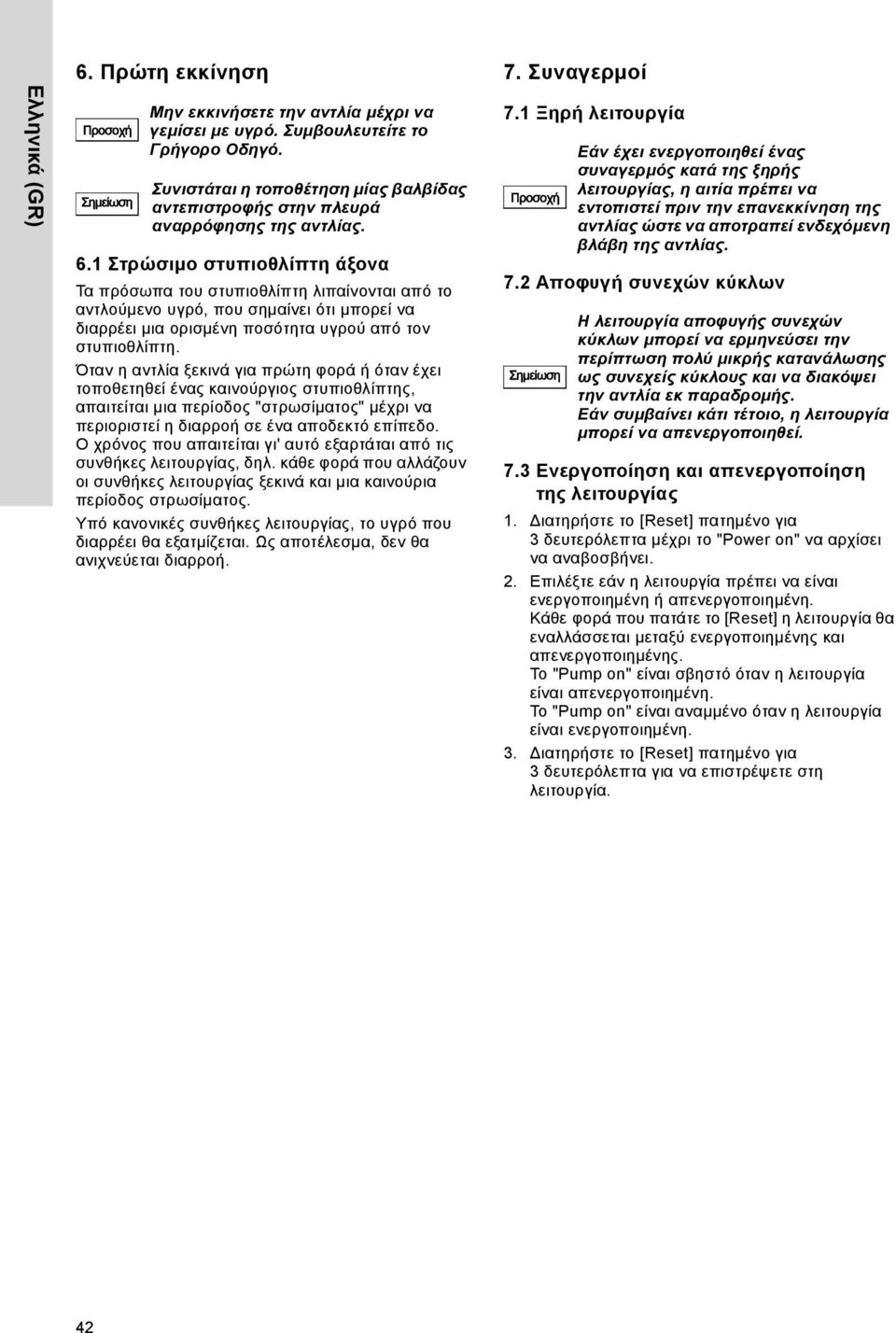

9 Ελληνικά (GR) 6. Πρώτη εκκίνηση Προσοχή Σημείωση Μην εκκινήσετε την αντλία μέχρι να γεμίσει με υγρό. Συμβουλευτείτε το Γρήγορο Οδηγό. Συνιστάται η τοποθέτηση μίας βαλβίδας αντεπιστροφής στην πλευρά αναρρόφησης της αντλίας. 6.1 Στρώσιμο στυπιοθλίπτη άξονα Τα πρόσωπα του στυπιοθλίπτη λιπαίνονται από το αντλούμενο υγρό, που σημαίνει ότι μπορεί να διαρρέει μια ορισμένη ποσότητα υγρού από τον στυπιοθλίπτη. Όταν η αντλία ξεκινά για πρώτη φορά ή όταν έχει τοποθετηθεί ένας καινούργιος στυπιοθλίπτης, απαιτείται μια περίοδος "στρωσίματος" μέχρι να περιοριστεί η διαρροή σε ένα αποδεκτό επίπεδο. Οχρόνος που απαιτείται γι' αυτό εξαρτάται από τις συνθήκες λειτουργίας, δηλ. κάθε φορά που αλλάζουν οι συνθήκες λειτουργίας ξεκινά και μια καινούρια περίοδος στρωσίματος. Υπό κανονικές συνθήκες λειτουργίας, το υγρό που διαρρέει θα εξατμίζεται. Ως αποτέλεσμα, δεν θα ανιχνεύεται διαρροή. 7. Συναγερμοί 7.1 Ξηρή λειτουργία Προσοχή 7.2 Αποφυγή συνεχών κύκλων Σημείωση Εάν έχει ενεργοποιηθεί ένας συναγερμός κατά της ξηρής λειτουργίας, η αιτία πρέπει να εντοπιστεί πριν την επανεκκίνηση της αντλίας ώστε να αποτραπεί ενδεχόμενη βλάβη της αντλίας. Η λειτουργία αποφυγής συνεχών κύκλων μπορεί να ερμηνεύσει την περίπτωση πολύ μικρής κατανάλωσης ως συνεχείς κύκλους και να διακόψει την αντλία εκ παραδρομής. Εάν συμβαίνει κάτι τέτοιο, η λειτουργία μπορεί να απενεργοποιηθεί. 7.3 Ενεργοποίηση και απενεργοποίηση της λειτουργίας 1. ιατηρήστε το [Reset] πατημένο για 3 δευτερόλεπτα μέχρι το "Power on" να αρχίσει να αναβοσβήνει. 2. Επιλέξτε εάν η λειτουργία πρέπει να είναι ενεργοποιημένη ή απενεργοποιημένη. Κάθε φορά που πατάτε το [Reset] η λειτουργία θα εναλλάσσεται μεταξύ ενεργοποιημένης και απενεργοποιημένης. Το "Pump on" είναι σβηστό όταν η λειτουργία είναι απενεργοποιημένη. Το "Pump on" είναι αναμμένο όταν η λειτουργία είναι ενεργοποιημένη. 3. ιατηρήστε το [Reset] πατημένο για 3 δευτερόλεπτα για να επιστρέψετε στη λειτουργία. 42

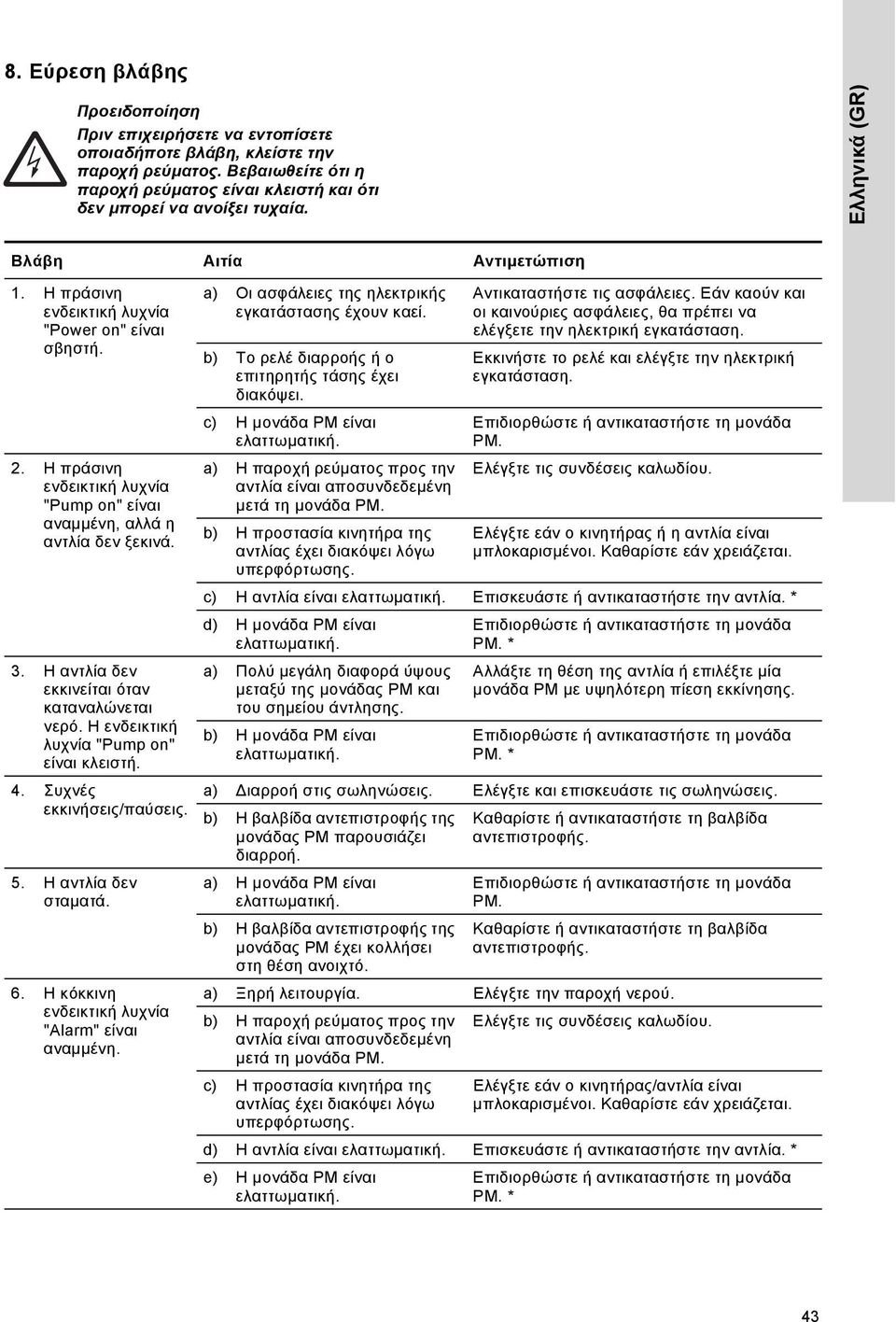

10 8. Εύρεση βλάβης Πριν επιχειρήσετε να εντοπίσετε οποιαδήποτε βλάβη, κλείστε την παροχή ρεύματος. Βεβαιωθείτε ότι η παροχή ρεύματος είναι κλειστή και ότι δεν μπορεί να ανοίξει τυχαία. Ελληνικά (GR) Βλάβη Αιτία Αντιμετώπιση 1. Η πράσινη ενδεικτική λυχνία "Power on" είναι σβηστή. 2. Η πράσινη ενδεικτική λυχνία "Pump on" είναι αναμμένη, αλλά η αντλία δεν ξεκινά. 3. Η αντλία δεν εκκινείται όταν καταναλώνεται νερό. Η ενδεικτική λυχνία "Pump on" είναι κλειστή. 4. Συχνές εκκινήσεις/παύσεις. 5. Η αντλία δεν σταματά. 6. Η κόκκινη ενδεικτική λυχνία "Alarm" είναι αναμμένη. a) Οι ασφάλειες της ηλεκτρικής εγκατάστασης έχουν καεί. b) Το ρελέ διαρροής ή ο επιτηρητής τάσης έχει διακόψει. c) Η μονάδα ΡΜ είναι ελαττωματική. a) Η παροχή ρεύματος προς την αντλία είναι αποσυνδεδεμένη μετά τη μονάδα ΡΜ. b) Η προστασία κινητήρα της αντλίας έχει διακόψει λόγω υπερφόρτωσης. Αντικαταστήστε τις ασφάλειες. Εάν καούν και οι καινούριες ασφάλειες, θα πρέπει να ελέγξετε την ηλεκτρική εγκατάσταση. Εκκινήστε το ρελέ και ελέγξτε την ηλεκτρική εγκατάσταση. Επιδιορθώστε ή αντικαταστήστε τη μονάδα ΡΜ. Ελέγξτε τις συνδέσεις καλωδίου. Ελέγξτε εάν ο κινητήρας ή η αντλία είναι μπλοκαρισμένοι. Καθαρίστε εάν χρειάζεται. c) Η αντλία είναι ελαττωματική. Επισκευάστε ή αντικαταστήστε την αντλία. * d) Η μονάδα ΡΜ είναι ελαττωματική. a) Πολύ μεγάλη διαφορά ύψους μεταξύ της μονάδας ΡΜ και του σημείου άντλησης. b) Η μονάδα ΡΜ είναι ελαττωματική. Επιδιορθώστε ή αντικαταστήστε τη μονάδα ΡΜ. * Αλλάξτε τη θέση της αντλία ή επιλέξτε μία μονάδα ΡΜ με υψηλότερη πίεση εκκίνησης. Επιδιορθώστε ή αντικαταστήστε τη μονάδα ΡΜ. * a) ιαρροή στις σωληνώσεις. Ελέγξτε και επισκευάστε τις σωληνώσεις. b) Η βαλβίδα αντεπιστροφής της μονάδας ΡΜ παρουσιάζει διαρροή. a) Η μονάδα ΡΜ είναι ελαττωματική. b) Η βαλβίδα αντεπιστροφής της μονάδας ΡΜ έχει κολλήσει στη θέση ανοιχτό. Καθαρίστε ή αντικαταστήστε τη βαλβίδα αντεπιστροφής. Επιδιορθώστε ή αντικαταστήστε τη μονάδα ΡΜ. Καθαρίστε ή αντικαταστήστε τη βαλβίδα αντεπιστροφής. a) Ξηρή λειτουργία. Ελέγξτε την παροχή νερού. b) Η παροχή ρεύματος προς την αντλία είναι αποσυνδεδεμένη μετά τη μονάδα ΡΜ. Ελέγξτε τις συνδέσεις καλωδίου. c) Η προστασία κινητήρα της αντλίας έχει διακόψει λόγω υπερφόρτωσης. Ελέγξτε εάν ο κινητήρας/αντλία είναι μπλοκαρισμένοι. Καθαρίστε εάν χρειάζεται. d) Η αντλία είναι ελαττωματική. Επισκευάστε ή αντικαταστήστε την αντλία. * e) Η μονάδα ΡΜ είναι ελαττωματική. Επιδιορθώστε ή αντικαταστήστε τη μονάδα ΡΜ. * 43

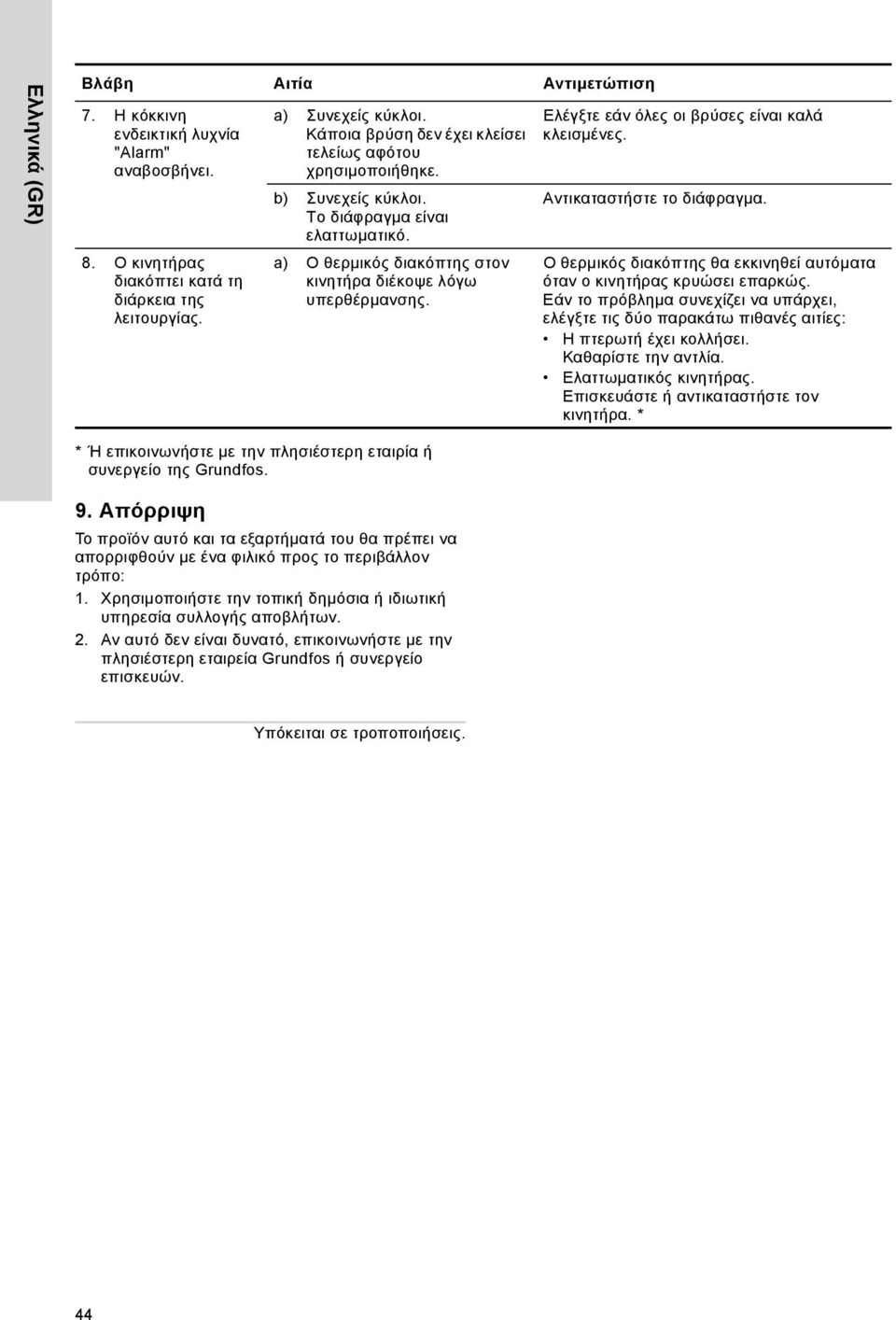

11 Ελληνικά (GR) Βλάβη Αιτία Αντιμετώπιση 7. Η κόκκινη ενδεικτική λυχνία "Alarm" αναβοσβήνει. 8. Ο κινητήρας διακόπτει κατά τη διάρκεια της λειτουργίας. a) Συνεχείς κύκλοι. Κάποια βρύση δεν έχει κλείσει τελείως αφότου χρησιμοποιήθηκε. b) Συνεχείς κύκλοι. Το διάφραγμα είναι ελαττωματικό. a) Ο θερμικός διακόπτης στον κινητήρα διέκοψε λόγω υπερθέρμανσης. Ελέγξτε εάν όλες οι βρύσες είναι καλά κλεισμένες. Αντικαταστήστε το διάφραγμα. Ο θερμικός διακόπτης θα εκκινηθεί αυτόματα όταν ο κινητήρας κρυώσει επαρκώς. Εάν το πρόβλημα συνεχίζει να υπάρχει, ελέγξτε τις δύο παρακάτω πιθανές αιτίες: Η πτερωτή έχει κολλήσει. Καθαρίστε την αντλία. Ελαττωματικός κινητήρας. Επισκευάστε ή αντικαταστήστε τον κινητήρα. * * Ή επικοινωνήστε με την πλησιέστερη εταιρία ή συνεργείο της Grundfos. 9. Απόρριψη Το προϊόν αυτό και τα εξαρτήματά του θα πρέπει να απορριφθούν με ένα φιλικό προς το περιβάλλον τρόπο: 1. Χρησιμοποιήστε την τοπική δημόσια ή ιδιωτική υπηρεσία συλλογής αποβλήτων. 2. Αν αυτό δεν είναι δυνατό, επικοινωνήστε με την πλησιέστερη εταιρεία Grundfos ή συνεργείο επισκευών. Υπόκειται σε τροποποιήσεις. 44

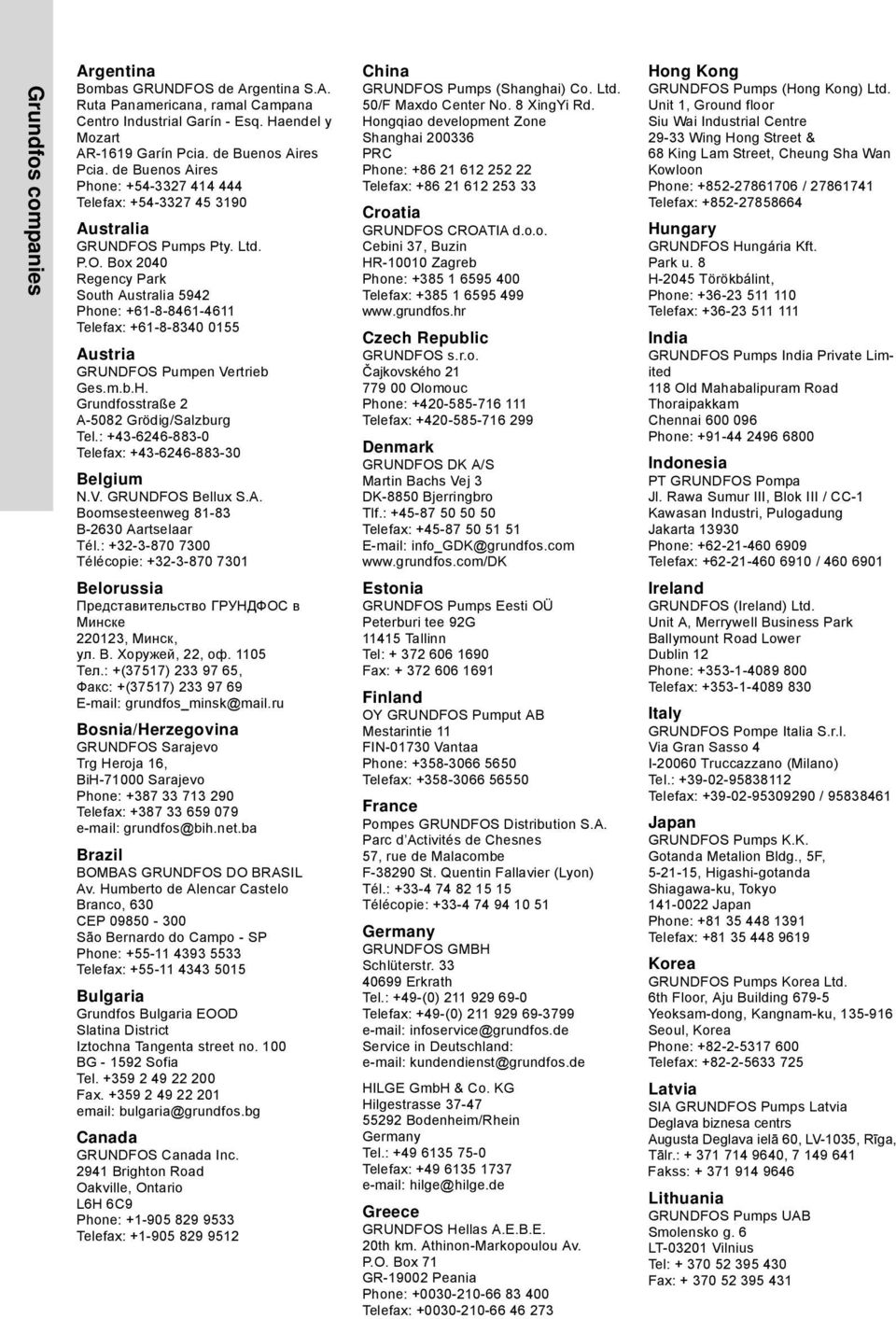

12 Grundfos companies Argentina Bombas GRUNDFOS de Argentina S.A. Ruta Panamericana, ramal Campana Centro Industrial Garín - Esq. Haendel y Mozart AR-1619 Garín Pcia. de Buenos Aires Pcia. de Buenos Aires Phone: Telefax: Australia GRUNDFOS Pumps Pty. Ltd. P.O. Box 2040 Regency Park South Australia 5942 Phone: Telefax: Austria GRUNDFOS Pumpen Vertrieb Ges.m.b.H. Grundfosstraße 2 A-5082 Grödig/Salzburg Tel.: Telefax: Belgium N.V. GRUNDFOS Bellux S.A. Boomsesteenweg B-2630 Aartselaar Tél.: Télécopie: Belorussia Представительство ГРУНДФОС в Минске , Минск, ул. В. Хоружей, 22, оф Тел.: +(37517) , Факс: +(37517) grundfos_minsk@mail.ru Bosnia/Herzegovina GRUNDFOS Sarajevo Trg Heroja 16, BiH Sarajevo Phone: Telefax: grundfos@bih.net.ba Brazil BOMBAS GRUNDFOS DO BRASIL Av. Humberto de Alencar Castelo Branco, 630 CEP São Bernardo do Campo - SP Phone: Telefax: Bulgaria Grundfos Bulgaria EOOD Slatina District Iztochna Tangenta street no. 100 BG Sofia Tel Fax bulgaria@grundfos.bg Canada GRUNDFOS Canada Inc Brighton Road Oakville, Ontario L6H 6C9 Phone: Telefax: China GRUNDFOS Pumps (Shanghai) Co. Ltd. 50/F Maxdo Center No. 8 XingYi Rd. Hongqiao development Zone Shanghai PRC Phone: Telefax: Croatia GRUNDFOS CROATIA d.o.o. Cebini 37, Buzin HR Zagreb Phone: Telefax: Czech Republic GRUNDFOS s.r.o. Čajkovského Olomouc Phone: Telefax: Denmark GRUNDFOS DK A/S Martin Bachs Vej 3 DK-8850 Bjerringbro Tlf.: Telefax: info_gdk@grundfos.com Estonia GRUNDFOS Pumps Eesti OÜ Peterburi tee 92G Tallinn Tel: Fax: Finland OY GRUNDFOS Pumput AB Mestarintie 11 FIN Vantaa Phone: Telefax: France Pompes GRUNDFOS Distribution S.A. Parc d Activités de Chesnes 57, rue de Malacombe F St. Quentin Fallavier (Lyon) Tél.: Télécopie: Germany GRUNDFOS GMBH Schlüterstr Erkrath Tel.: +49-(0) Telefax: +49-(0) infoservice@grundfos.de Service in Deutschland: kundendienst@grundfos.de HILGE GmbH & Co. KG Hilgestrasse Bodenheim/Rhein Germany Tel.: Telefax: hilge@hilge.de Greece GRUNDFOS Hellas A.E.B.E. 20th km. Athinon-Markopoulou Av. P.O. Box 71 GR Peania Phone: Telefax: Hong Kong GRUNDFOS Pumps (Hong Kong) Ltd. Unit 1, Ground floor Siu Wai Industrial Centre Wing Hong Street & 68 King Lam Street, Cheung Sha Wan Kowloon Phone: / Telefax: Hungary GRUNDFOS Hungária Kft. Park u. 8 H-2045 Törökbálint, Phone: Telefax: India GRUNDFOS Pumps India Private Limited 118 Old Mahabalipuram Road Thoraipakkam Chennai Phone: Indonesia PT GRUNDFOS Pompa Jl. Rawa Sumur III, Blok III / CC-1 Kawasan Industri, Pulogadung Jakarta Phone: Telefax: / Ireland GRUNDFOS (Ireland) Ltd. Unit A, Merrywell Business Park Ballymount Road Lower Dublin 12 Phone: Telefax: Italy GRUNDFOS Pompe Italia S.r.l. Via Gran Sasso 4 I Truccazzano (Milano) Tel.: Telefax: / Japan GRUNDFOS Pumps K.K. Gotanda Metalion Bldg., 5F, , Higashi-gotanda Shiagawa-ku, Tokyo Japan Phone: Telefax: Korea GRUNDFOS Pumps Korea Ltd. 6th Floor, Aju Building Yeoksam-dong, Kangnam-ku, Seoul, Korea Phone: Telefax: Latvia SIA GRUNDFOS Pumps Latvia Deglava biznesa centrs Augusta Deglava ielā 60, LV-1035, Rīga, Tālr.: , Fakss: Lithuania GRUNDFOS Pumps UAB Smolensko g. 6 LT Vilnius Tel: Fax:

13 Malaysia GRUNDFOS Pumps Sdn. Bhd. 7 Jalan Peguam U1/25 Glenmarie Industrial Park Shah Alam Selangor Phone: Telefax: México Bombas GRUNDFOS de México S.A. de C.V. Boulevard TLC No. 15 Parque Industrial Stiva Aeropuerto Apodaca, N.L Phone: Telefax: Netherlands GRUNDFOS Netherlands Veluwezoom AE Almere Postbus CA ALMERE Tel.: Telefax: info_gnl@grundfos.com New Zealand GRUNDFOS Pumps NZ Ltd. 17 Beatrice Tinsley Crescent North Harbour Industrial Estate Albany, Auckland Phone: Telefax: Norway GRUNDFOS Pumper A/S Strømsveien 344 Postboks 235, Leirdal N-1011 Oslo Tlf.: Telefax: Poland GRUNDFOS Pompy Sp. z o.o. ul. Klonowa 23 Baranowo k. Poznania PL Przeźmierowo Tel: (+48-61) Fax: (+48-61) Portugal Bombas GRUNDFOS Portugal, S.A. Rua Calvet de Magalhães, 241 Apartado 1079 P Paço de Arcos Tel.: Telefax: România GRUNDFOS Pompe România SRL Bd. Biruintei, nr 103 Pantelimon county Ilfov Phone: Telefax: romania@grundfos.ro Russia ООО Грундфос Россия, Москва, ул. Школьная 39 Тел. (+7) , Факс (+7) , grundfos.moscow@grundfos.com Serbia GRUNDFOS Predstavništvo Beograd Dr. Milutina Ivkovića 2a/29 YU Beograd Phone: / Telefax: Singapore GRUNDFOS (Singapore) Pte. Ltd. 25 Jalan Tukang Singapore Phone: Telefax: Slovenia GRUNDFOS d.o.o. Šlandrova 8b, SI-1231 Ljubljana-Črnuče Phone: Telefax: slovenia@grundfos.si South Africa GRUNDFOS (PTY) LTD Corner Mountjoy and George Allen Roads Wilbart Ext. 2 Bedfordview 2008 Phone: (+27) Fax: (+27) lsmart@grundfos.com Spain Bombas GRUNDFOS España S.A. Camino de la Fuentecilla, s/n E Algete (Madrid) Tel.: Telefax: Sweden GRUNDFOS AB Box 333 (Lunnagårdsgatan 6) Mölndal Tel.: Telefax: Switzerland GRUNDFOS Pumpen AG Bruggacherstrasse 10 CH-8117 Fällanden/ZH Tel.: Telefax: Taiwan GRUNDFOS Pumps (Taiwan) Ltd. 7 Floor, 219 Min-Chuan Road Taichung, Taiwan, R.O.C. Phone: Telefax: Thailand GRUNDFOS (Thailand) Ltd. 92 Chaloem Phrakiat Rama 9 Road, Dokmai, Pravej, Bangkok Phone: Telefax: Turkey GRUNDFOS POMPA San. ve Tic. Ltd. Sti. Gebze Organize Sanayi Bölgesi Ihsan dede Caddesi, 2. yol 200. Sokak No Gebze/ Kocaeli Phone: Telefax: satis@grundfos.com Ukraine ТОВ ГРУНДФОС УКРАЇНА Київ, Вул. Московська 8б, Тел.:( ) Фах.: ( ) ukraine@grundfos.com United Arab Emirates GRUNDFOS Gulf Distribution P.O. Box Jebel Ali Free Zone Dubai Phone: Telefax: United Kingdom GRUNDFOS Pumps Ltd. Grovebury Road Leighton Buzzard/Beds. LU7 8TL Phone: Telefax: U.S.A. GRUNDFOS Pumps Corporation West 118th Terrace Olathe, Kansas Phone: Telefax: Usbekistan Представительство ГРУНДФОС в Ташкенте Ташкент ул.усмана Носира 1-й тупик 5 Телефон: (3712) Факс: (3712) Revised Grundfos companies

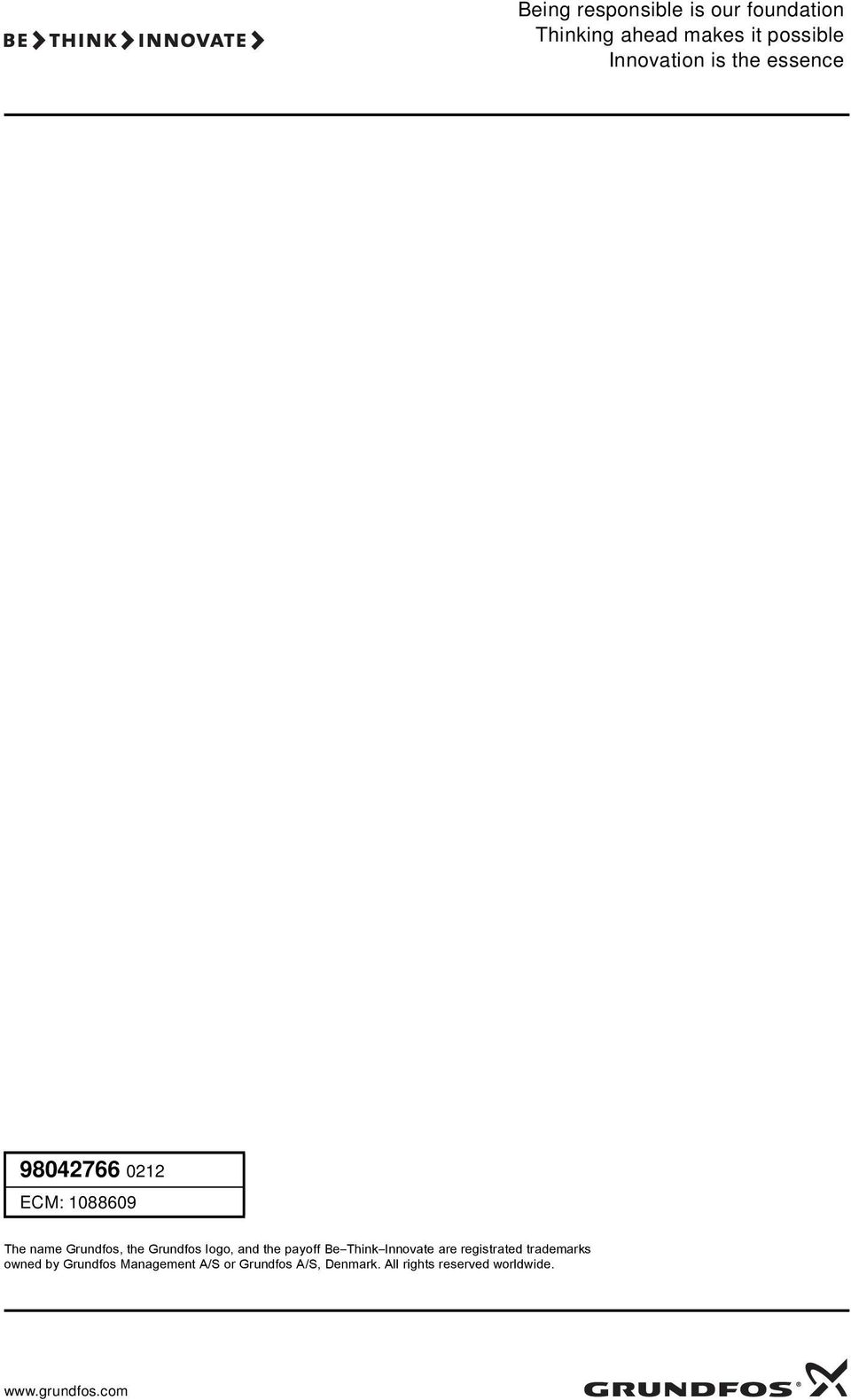

14 Being responsible is our foundation Thinking ahead makes it possible Innovation is the essence ECM: The name Grundfos, the Grundfos logo, and the payoff Be Think Innovate are registrated trademarks owned by Grundfos Management A/S or Grundfos A/S, Denmark. All rights reserved worldwide.
