ZAVOD ZA MATERIJALE OZNAČIVANJE ČELIKA I Fe-LIJEVOVA

Transcript

1 prof. dr. sc. Vera Rede Fakultet strojarstva i brodogradnje Zavod za materijale Sveučilište u Zagrebu OZNAČIVANJE ČELIKA I Fe-LIJEVOVA

2 OZNAČIVANJE ČELIKA - PREMA STARIM HR NORMAMA - OSNOVNA OZNAKA DOPUNSKA OZNAKA OSTALE DOPUNSKE OZNAKE ČXXXX(X) X(X...) X(X...) Slovni simbol Č ili ČL Namjena ili stanje Osnovna oznaka vrste a) Čelici s nezajamčenim kemijskim sastavom b) Čelici sa zajamčenim kemijskim sastavom

3 ČXXXX(X) Simbol na prvom mjestu Čelici s nezajamčenim kemijskim sastavom Čelici sa zajamčenim kemijskim sastavom ugljični legirani Brojčani simbol najutjecajnijeg legirnog elementa Legirni el. C Si Mn Cr Ni W Mo V Co Ti Cu Al ostali % više od - 0,60 0,80 0,30 0,30 0,01 0,08 0,01 0,01 0,05 0,04 0,10 Redni broj Faktor vrij

4 ČXXXX(X) Simbol na drugom mjestu Čelici nezajamčenog sastava Ugljični čelici Legirani čelici 0 nije utvrđena Deseterostruki Simbol Vlačna čvrstoća, N/mm 2 1 do 320 sadržaj ugljika zaokružen na cijeli broj preko 890 Brojčani simbol 9 označuje 0,90% i više C. Brojčani simbol legirnog elementa drugog po utjecajnosti (prema tablici). Kod jednostruko legiranih čelika simbol na drugom mjestu je uvijek 1.

5 ČXXXX(X) Simbol na 3., 4., i 5. mjestu Čelici nezajamčenog sastava Ugljični i legirani Podgrupa čelika Simbol Podgrupa čelika prema namjeni Bez određenog sadržaja nečistoća P i S Slobodno S određenom čistoćom i djelomično propisanim kemijskim sastavom (%C, Si i Mn) S određenom čistoćom i djelomično propisanim kemijskim sastavom i dodatkom legirnih elemenata (mikro-legirani čelici) Čelici koji nisu predviđeni za toplinsku obradu Čelici za cementiranje Čelici za poboljšavanje Ugljičnii legirani čelici za alate Čelici posebnih fizikalnih svojstava Slobodno Kemijski postojani Vatrootporni čelici Brzorezni čelici Slobodno Čelici za automate Slobodno

6 ČXXXX(X) X(X...) X(X...) DOPUNSKA OZNAKA Simbol Stanje čelika Simbol Stanje čelika 0 Nije posebno toplinski obrađen 7 Brušeno 1 Žareno 8 Kontrolirano hlađeno 2 Žareno na najbolju obradivost 8A Gašeno 2A Topl. obr. na određenu R m 8B Termomehanički obrađeno 2B Topl. obr. Na F/P strukturu 9 Obrađeno po uputstvima 2C Pogodno za hladno sječenje K Za toplo kovanje i prešanje 2D Žareno na globularni cementit H Za hladno oblikovanje valjcima 3 Normalizirano S Za hladno presavijanje 4 Poboljšano V Za vučenje 5 Vučeno hladno deformirano Z Za izradu zavarenih cijevi 6 Ljušteno

7 Sitnozrnati normalizirani čelici ČRXXXX Re min O za normalne temperature N za snižene temperature V za povišene temperature

8 Čelični lijev: a) ugljični nelegirani ČL0X0X RAZRED VL. ČVRSTOĆE 0 ILI 2 NE GARANTIRA SE URL Sivi lijev: SL 10 Rm/10 min 1 ILI 3 GARANTIRA SE NA 20 C Nodularni lijev: NL Rm min A min, % Temperirani lijev: CTEL PTEL BTEL Rm/10 min A min, %

9 OZNAČIVANJE ČELIKA PREMA STARIM HR NORMAMA Č0545 Č0563 Č1106 Č1530 Č5432 Č7400 Č4172 Č1940 Č4150 Č6880

10 OZNAČIVANJE ČELIKA PREMA EUROPSKIM NORMAMA (EN) a) Prema namjeni i mehaničkim i fizikalnim svojstvima - u normi je definirano 11 skupina čelika b) Prema kemijskom sastavu 1. Nelegirani čelici s prosječnim udjelom mangana < 1% 2. Nelegirani čelici s prosječnim udjelom mangana 1%, nelegirani za obradu na automatima i legirani čelici (osim brzoreznih) kod kojih je maseni udjel svakog legirnog elementa < 5% 3. Legirani čelici (osim brzoreznih) kod kojih je maseni udjel najmanje jednog legirnog elementa > 5% 4. Brzorezni čelici c) Brojčano označivanje

11

12 S235JR S235J0 S235J2 S275JR S275J0 S275J2 S355JR S355J0 S355J2 S355K2 S450J0

13

14

15

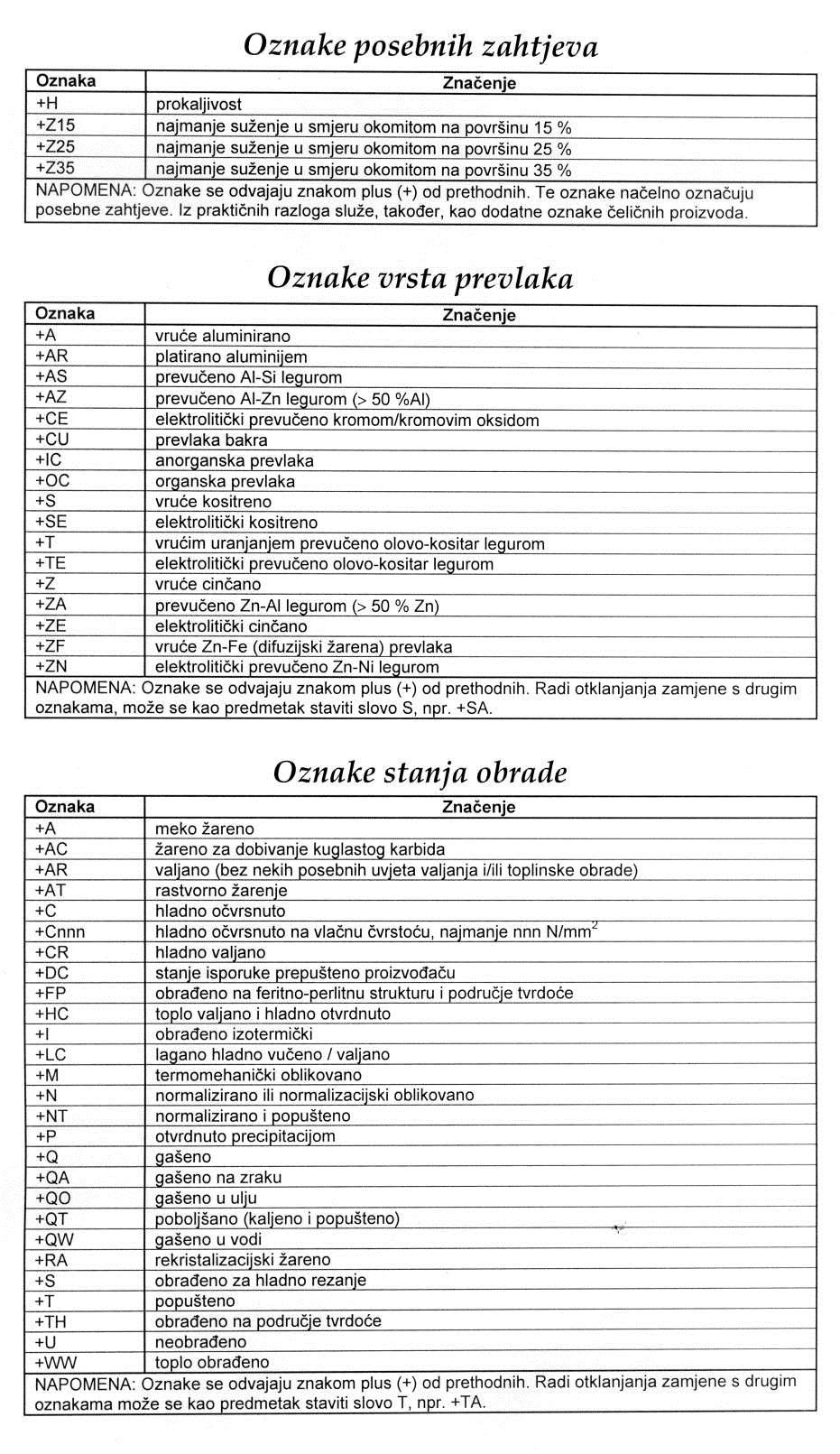

16 Označivanje čelika za armiranje betona

17 Označivanje čelika za prednapinjanje betona

18

19

20 Granični maseni udjeli elemenata koji odjeljuju nelegirane od legiranih čelika (EN 10020) Legirni element Granični maseni udio, % aluminij 0,10 bor 0,0008 krom 0,30 kobalt 0,10 bakar 0,40 rijetke zemlje lantanidi (npr. cer, neodim, erbij) 0,05 mangan 1,60 molibden 0,08 nikal 0,30 niobij 0,05 olovo 0,40 selen, telur 0,10 silicij 0,50 titan 0,05 volfram, vanadij 0,10 cirkonij 0,05 ostali (izuzevši C, P, S, N i O) 0,05

21

22

23

24

25

26

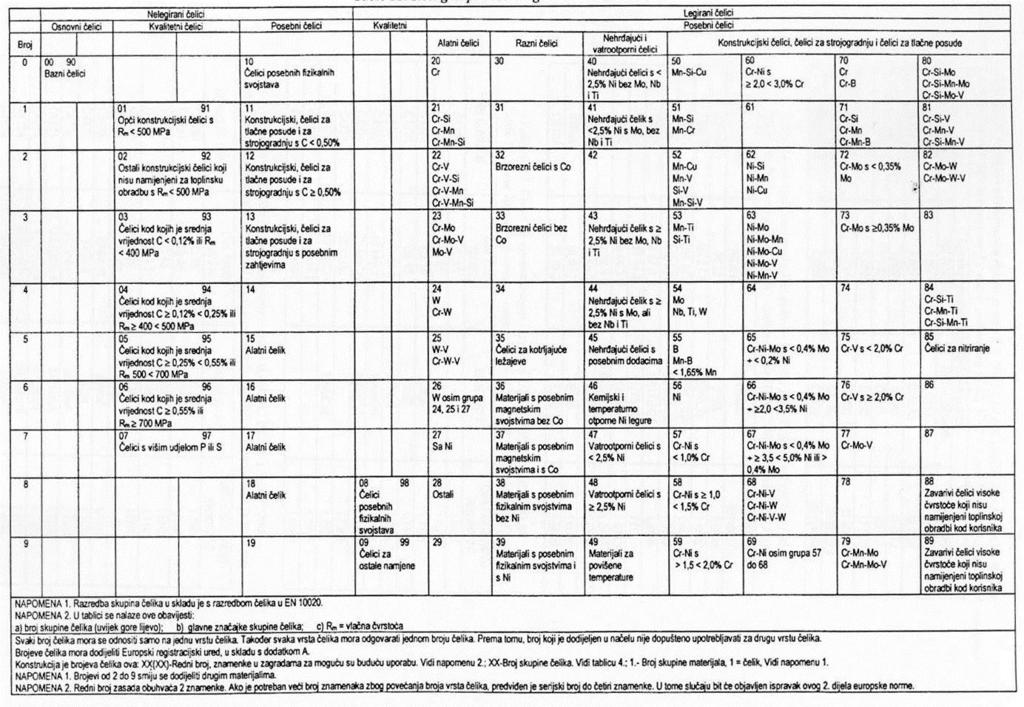

27 RAZVRSTAVANJE ČELIKA PREMA EN 10027

28 OZNAČIVANJE Fe-LJEVOVA (OSIM ČL) PREMA EN a) Označivanje željeznog lijeva slovnim oznakama: EN-GJL-150C Mjesto1: EN smije se koristiti samo kod standardnih materijala Mjesto 2: GJ gdje je G oznaka za lijev i J za željezo Mjesto 3: jedno od slova za vrstu grafita: L, S, M, V, N, Y L listićav; S kuglast; M čvorast (temper); V vermikularan; N bez grafita (tvrda ledeburitna mikrostruktura); Y posebna mikrostruktura definirana u odgovarajućoj normi Mjesto 4: mikrostruktura ili makrostruktura (opcionalno): A (austenitna), F (feritna), P (perlitna), M (martenzitna), L (ledeburitna), Q (gašena), T (gašena i popuštena), B (crna temperna), W (bijela temperna).

29 EN-GJL-150C Mjesto 5: Oznake za podjelu Fe-ljevova prema mehaničkim svojstvima (vlačna čvrstoća, istezljivost, žilavost, tvrdoća) ili prema kemijskom sastavu trebaju biti odvojene od ostalih crticom. Iza vrijednosti mehaničkog svojstva može doći slovo koje označava način proizvodnje uzoraka za ispitivanje: S posebno lijevan uzorak U ispitni uzorak lijevan s odljevkom C ispitni uzorak izrezan iz odljevka. Za žilavost se navodi područje temperatura ispitivanja udarnog rada loma: RT sobna temperatura LT niska temperatura.

30 Kada se ljevovi razvrstavaju prema kemijskom sastavu, ada će prvi znak na petom mjestu biti X. Ako se ne naznačuje %C, slijede simboli najznačajnijih legirnih elemenata slijedom opadanja udjela tih elemenata. Maseni udjeli elemenata naznačuju se u % zaokruženim na cijeli broj. Brojevi se međusobno odvajaju crticama. Kada se zahtijeva naznačivanje %C, on se treba označiti njegovim % 100 iza X.

31 PRIMJERI OZNAČIVANJA: EN standardni materijal GJ željezni lijev L sivi lijev s listićavim grafitom 150 R m min = 150 N/mm 2 C ispitni uzorak izrezan iz odljevka Mjesto 6: Kada se željezni ljevovi trebaju klasificirati prema dodatnim zahtjevima, tada simbol treba biti odvojen crticom od 5 mjesta. D primarno odljeveno stanje, H toplinski obrađen odljevak, W zavarljivost za zavareno mjesto, Z dodatni zahtjevi specificirani u narudžbi. EN-GJL-150C

32 EN standardni materijal GJ željezni lijev S nodularni lijev s kuglastim grafitom 350 R m min = 350 N/mm 2 22 istezljivost = 22 % U ispitni uzorak lijevan s odljevkom EN-GJS U EN standardni materijal GJ željezni lijev EN-GJS S-RT S nodularni lijev s kuglastim grafitom 400 R m min = 400 N/mm 2 18 istezljivost = 18 % S posebno lijevan uzorak RT udarni rad loma se ispituje na sobnoj temperaturi

33 EN standardni materijal GJ željezni lijev M temper odljevak W bijeli temper lijev 450 R m min = 450 N/mm 2 7 istezljivost = 7 % S posebno odljeveni uzorak EN GJMW 450 7S EN standardni materijal GJ željezni lijev L sivi lijev s grafitom u obliku listića X slovo koje govori da se označuje prema kemijskom sastavu NiMn Ni i Mn su legirni elementi; 13 %Ni i 7% Mn EN GJL XNiMn13 7

34 ALLOY AA ASTM DIN INTER ISO UNI WNR UNE ALCAN USA Germany Intl. Italy Germany 1050A (1050) (1050) Al99,5 1050A Al99,5 9001/ L S Al Al99,0 9001/ L S AlCuMgPb 2007 (Al Cu4PbMg) 9002/ L AlCuBiPb 2011 Al Cu6BiPb 9002/ L S AlCuSiMn 2014 Al Cu4SiMg 9002/ L S 2014A (2014) (AlCuSiMn) 2014A Al Cu4SiMg(A) (3.1255) 2017A (2017) (2017) AlCuMg1 2017A Al Cu4MgSi(A) 9002/ L S AlCuMg Al Cu4Mg1 9002/ L S (AlCuMgPb) 2030 Al Cu4PbMg (3.1645) AlMnCu 3003 Al Mn1Cu 9003/ L-3810 D3S Al Mn1Mg1 Al Mn1Mg1 L-3820 D4S, 4S Al Mn1Mg0,5 Al Mn1Mg0,5 C4S AlMn Al Mn1 9003/ L S Al Mn0,5Mg0,5 Al Mn0,5Mg0, (AlMg1) 5005 Al Mg1(B) 9005/1 (3.3315) 5005A (5005) AlMg1 5005A L-3350 B57S Al Mg2Mn0,8 Al Mg2Mn0,8 B4S AlMg2, Al Mg2,5 9005/ L S AlMg4,5Mn 5083 Al Mg4,5Mn0,7 9005/ L-3321 D54S AlMg4Mn 5086 Al Mg4 9005/ L-3322 E54S 5154A (5154) 5154A Al Mg3,5(A) (9005/8) Al Mg5Mn Al Mg4,5Mn0,4 A56S AlMg2Mn0, Al Mg L-3361 M57S AlMg2,7Mn 5454 Al Mg3Mn 9005/ L-3391 B53S AlMg Al Mg L S 6005A (6005) AlMgSi0,7 6005A Al SiMg(A) 9006/ L-3454 C51S (6063) AlMgSi0, Al MgSi 9006/ L-3441 G50S,50S AlMg1SiCu 6061 Al Mg1SiCu 9006/ L S,C65S (AlMgSi0,5) 6063 Al Mg0,7Si (3.3206) L-3441 G50S,50S AlMgSi Al Si1MgMn (9006/4) L-3451 B51S Al MgSiMn Al Zn6MgCu 9007/ (7005) AlZn4,5Mg Al Zn4,5Mg1 9007/ L-3741 D74S AlZnMgCu1, Al Zn5,5MgCu 9007/ L S USPOREDNE OZNAKE GNJEČENIH Al-LEGURA

35 7000 Al-Zn-Mg (+Cu, Mn) INTERNACIONALNI SUSTAV OZNAČIVANJA gnječene legure 1000 TEHNIČKI ČISTI ALUMINIJ 2000 Al-Cu (+Mg, Si) LEGURE 3000 Al-Mn (+Cu, Mg) LEGURE 4000 Al-Si LEGURE 5000 Al-Mg (+Mn, Cr, Mn) LEGURE 6000 Al-Mg-Si LEGURE

36 LIJEVANE LEGURE 2XX.X 3XX.X 4XX.X 5XX.X 7XX.X 8XX.X Al-Cu legure Al-(Si+Mg), (Si-Cu) ili (Si-Mg-Cu) Al-Si Al-Mg Al-Zn Al-Sn

37 OZNAKE STANJA LEGURA F Primarno stanje: hladno ili toplo oblikovano, ili lijevano pri čemu nije primijenjena posebna kontrola toplinskog procesa ili procesa deformiranja. O Oporavljeno (potpuno žareno): Primjenjuje se za gnječene poluproizvode koji se žare radi smanjenja čvrstoće ili za odljevke koji se žare da bi se povećala duktilnost i dimenzijska stabilnost. T Toplinski obrađeno: Primjenjuje se za precipitacijski očvrstljive legure tipa 2000, 6000 i 7000 (sa ili bez postupka deformiranja ). Iza slova T dolazi jedan ili više brojeva koji označuju kombinaciju postupaka.

38 T1 Hlađeno s povišene temperature preoblikovanja i prirodno dozrijevano. T2 Hlađeno s povišene temperature preoblikovanja, hladno oblikovano (deformirano) i prirodno dozrijevano. T3 Rastvorno žareno (homogenizirano), hladno oblikovano i prirodno dozrijevano. T4 Rastvorno žareno i prirodno dozrijevano. T5 Hlađeno s povišene temperature preoblikovanja I umjetno dozrijevano. T6 Rastvorno žareno i umjetno dozrijevano.

39 T7 Rastvorno žareno i stabilizirano. T8 Rastvorno žareno, hladno oblikovano i umjetno dozrijevano. T9 Rastvorno žareno, umjetno dozrijevano i hladno oblikovano. H Hladno deformirano (stanja H1x do H4x): Za toplinski neočvrstljive gnječive legure. Hladnim deformiranjem se postiže očvrsnuće koje se kasnijom toplinskom obradom može smanjiti.

40 OZNAČIVANJE Cu I Cu-LEGURA Skupina metala Bakar i njegove legure Aluminij i njegove legure Vrste metala nelegirani legure Oznaka na prvom mjestu Oznaka stanja i primjene važeća HRN DIN HRN E za elektrotehniku D za dodavanje i dezoksidaciju H za kemijsku ind. S za spajanje (lemljenje i zavarivanje) L za ležaje G za tisak gnječene bez oznake P lijevana u pijesak K lijevana u kokilu T tlačno lijevana B blokovi C centrifugalni lijev N kontinuirani lijev D za dodavanje S za spajanje P lijevana u pijesak K lijevana u kokilu T tlačno lijevana C centrifugalni lijev E bakar vrlo dobre električne vodljivosti S dezoksidirani bakar V predlegure za dodavanje Gl za ležaje L za lemljenje S dodatni materijal za zavarivanje G općenito lijevano GK lijevana u kokilu GD tlačno lijevana GZ centrifugalno lijevana 0 primarno (neobrađeno stanje) 1 meko stanje 2 hladno deformirano i odžareno do ¾ tvrdog stanja 3 hladno deformirano i odžareno iznad ¾ tvrdog stanja 4 homogenizacijski žareno bez hladne deformacije 5 homogenizacijski žareno s hladnom deformacijom 6 toplinski očvrsnuto bez hladne deformacije 7 toplinski očvrsnuto s hladnom deformacijom 8 odžareno bez prethodnog hladnog očvrsnuća 9 posebna stanja 0 primarno (neobrađeno stanje) 1 meko stanje* 2 hladno deformirano* 3 djelomično odžareno* 4 toplinski obrađeno* 5 topl. obrađeno i hladno deform.* 6 popušteno stanje* 7, 8 slobodno 9 posebna stanja

41 OZNAKE NELEGIRANOG BAKRA DIN KE-Cu E1-Cu58 E-Cu57 OF-Cu SF-Cu stara HRN (EK2-Cu) ET1-Cu (ET1-Cu) EB2-Cu DVP1-Cu

42 Cu - legure MJEDI: CuZn5, CuZn10, CuZn20, CuZn28, CuZn37, CuZn40, CuZn40Pb2, CuZn36Pb2 P.CuZn40Pb P.CuZn26Al4Fe3Mn Novo srebro: CuNi12Zn24, CuNi18Zn20, CuNi12Zn30Pb1, CuNi18Zn19Pb1 BRONCE: CuSn6, CuSn8 P.CuSn12, P.CuSn12Ni2, P.CuSn10, P.CuPb5Sn5Zn5

43 Ti-LEGURE: TiAl5Sn2,5 TiAl6V4 TiV13Cr11Al3

44 KERAMIČKI MATERIJALI DIN EN s odgovarajućim oznakama materijala (C...) Kratice prema DIN ENV

45 SILIKATNA KERAMIKA Alkalijski aluminosilikati (C 100) Magnezijevi silikati (C 200) Zemnoalkalijski aluminosilikati i cirkonski porculan (C 400) Porozni aluminosilikati i Mg-aluminosilikati (C 500) Mulitna keramika s malim udjelom alkalija (C 600) OKSIDNA KERAMIKA Titanati i ostala keramika s velikom dielektričnošću Keramički materijali s visokim udjelom aluminijeva oksida (C300) (C 700)

46 Oksidna keramika druge vrste (C 800) Djelomično stabiliziran cirkonijev oksid Potpuno stabiliziran cirkonijev oksid Tetragonski polikristaliničan cirkonijev oksid Aluminijev titanat Olovni cirkonat-titanat (piezokeramika) PSZ FSZ TZP ATI PZT Kvarc (α-sio 2 ) SiO 2

47 NEOKSIDNA KERAMIKA Karbidi Silicijev karbid SiC Rekristalizirani silicijev karbid Silicijev karbid povezan nitridom Silicijev karbid sinteriran bez tlaka Silicijev karbid s infiltriranim silicijem Silicijev karbid sinteriran uz prisustvo tekuće faze Vruće prešan silicijev karbid Vruće izostatički prešan silicijev karbid Silicijev karbid povezan silikatima RISC NSIC SSIC SISIC LPSIC HPSI HIPSIC SIC Bor-karbid (B 4 C) BC

48 Nitridi i neoksidni keramički izolacijski materijali (C 900) Aluminijev nitrid (AlN) C 910 Bor-nitrid (BN) C 920 Kubični bor-nitrid CBN Heksagonski bor-nitrid HBN Silicijev nitrid SN Sinteriran silicijev nitrid SSN Vruće prešan silicijev nitrid HPSN Vruće izostatički prešan silicijev nitrid HIPSN Silicij-aluminij-oksinitrid SIALON Titanov nitrid TiN
