ZVUČNA IZOLACIJA AERE REV. 01/15

Transcript

1 ZVUČNA IZOLACIJA AERE REV. 01/15

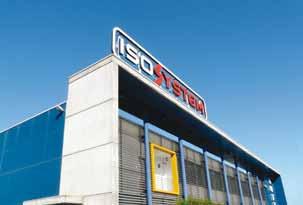

2 PROIZVODNJA SUSTAVA TOPLINSKE I ZVUČNE IZOLACIJE, VODONEPROPUSNIH SUSTAVA I OSTALIH ELEMENATA ZA GRADITELJSTVO Isosystem je dinamična tvrtka koja proizvodi ventilirane i vodonepropusne elemente za toplinsku i zvučnu izolaciju te ostale elemente za graditeljstvo. Isosystem je velika tvrtka s prostranim skladištem koje logističkom sustavu jamči brzu dostavu učinkovitih rješenja klijentima. Isosystem razvija projekte usavršavanja i edukacije za tvrtke o primjeni metoda polaganja izolacijskih sustava te pruža usluge postprodajne podrške. Član Associazione Italiana Polistirene Espanso UNI RAL H A R GSH G Ü T E S C H U T Z T S C H A U M

3 EKOLOŠKA ODRŽIVOST EKOLOŠKA GRADNJA Ekološka održivost glavni je cilj graditeljstva današnjice: ekološka gradnja, ekološka arhitektura, zelena energija i zelena gradnja glavne su značajke ekološke održivosti i zbog njih je Isosystem vaš idealni partner. Danas je, prije odabira mjesta gradnje, potrebno izvršiti procjenu utjecaja na okoliš, odnosno međuodnosa kuće i okoliša koji je okružuje, na način da se izradi procjena klime u tom području, vjetrova koji na to područje utječu, geotermičkih značajki područja, insolacije područja. Više nego ikad prije, danas je dom jedina sigurna stvarna investicija koja nadilazi argumente isključivo tehničke prirode. Vaš je dom osnovni temelj za izgradnju obitelji. Uvijek u sinergiji s okolišem!!

4 PREDNOSTI ZVUČNA IZOLACIJA JEDNOSTAVNA MONTAŽA SUHA MONTAŽA KORISNI ZA RENOVIRANJE ŠIROKA PALETA PROIZVODA ZA SVE POTREBE PODRŠKA TIJEKOM PROJEKTIRANJA

5 ZVUČNA IZOLACIJA Sustavi i proizvodi izrađeni su u skladu sa Zahtjevima o pasivnim zvučnim svojstvima zgrada, prema Dekretu predsjednika Vijeća ministara od 5. prosinca te u skladu s normom UNI o zvučnoj razredbi zgrada. Proizvodi su rezultat primjene iskustava tvrtke ISOSYSTEM, ispitani su u ovlaštenim laboratorijima za akustiku te provjereni na gradilištu na različitim vrstama zgrada kako bi se utvrdila kvaliteta i prilagodljivost montiranih sustava. Ploče za zvučnu izolaciju i apsorpciju zvuka koje se umeću u šupljine između pregradnih zidova dviju stambenih jedinica, u konstrukcije i spuštene stropove od gipsanih ploča. Ploče za zvučnu izolaciju i apsorpciju zvuka za zidove i spuštene stropove od gipsanih ploča. Otporni proizvodi za izradu plivajućih podova za prigušivanje topota koraka, udarne ili strukturne buke. Izolacijski sustavi protiv topota koji se montiraju ispod parketa. Ventilirani sustavi toplinsko-zvučne izolacije za krovišta.

6 KAZALO ACUSTIC RC Str. 8 ACUSTIC RC2 Str. 10 ACUSTIC STAR Str. 11 ACUSTIC SOFT Str. 13 ACUSTIC LEAD Str. 14 ACUSTIC PET Str. 15 GESS FON RUBBER Str. 17 GESS FON GUM Str. 19 GESS FON STAR Str. 20 GESS FON IPB Str. 21 GESS FON PB Str. 22 GESS FON RC Str. 23 GESS FON TERILEX Str. 24 ACUSTIC SYSTEM 7 Str. 27 ACUSTIC SYSTEM 10 Str. 30 ISORUBBER Str. 33 FONOROLL PLUS /EXTRA PLUS Str. 36 FONOROLL F Str. 38 FONOROLL PB Str. 42 FONOROLL F ADESIVO/PB ADESIVO Str. 45 TERILEX HT SYSTEM Str. 46 TERILEX SYSTEM RADIANTE Str. 48 EPS T - FONOPOR Str. 49 ACUSTICSLIM Str. 53 ACUSTIC FIBER Str. 55 ACUSTIC PE Str. 57 ACUSTIC P2 Str. 58 ACUSTIC WOOL Str. 59 ISOVENT TERMO ACUSTIC Str. 61 ACUSTIC WR 40 Str. 63 SILENZIO Str. 65 ACUSTIC BAND/ACUSTIC BAND N/ ACUSTIC BAND L/ACUSTIC BAND 90 Str. 67 ACUSTIC BAND 270/ACUSTIC BAND C Str. 67 ACUSTIC BAND G/ACUSTIC BAND D/SONIK/SONIK LJEPLJIVA TRAKA Str. 68 ACUSTIK BAND GX/NYLON Str. 68 UNIVERZALNO LJEPILO/ISO COLL Str. 68

7 PLOČE ZA ZVUČNU IZOLACIJU I APSORPCIJU ZVUKA ZA ZIDOVE I SPUŠTENE STROPOVE

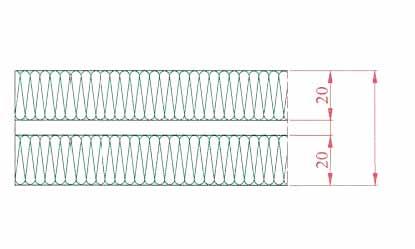

8 ACUSTIC RC Mineralna vuna Plastomerna masa Mineralna vuna TEHNIČKA SVOJSTVA ACUSTIC RC je samonosiva ploča za zvučnu izolaciju i apsorpciju zvuka, falcana na dvije strane, proizvedena spajanjem dvaju slojeva mineralne vune debljine 20 mm, visoke gustoće, između kojih je umetnuta plastomerna masa od nominalnih 7,5 kg/m2. Nominalna debljina ploče je 47 mm. Dimenzije ploče: 1000 x 600 mm. STANDARDNI FORMATI 1000 x 600 mm falcana na 2 duže strane nominalna debljina ploče 47 mm 30 m2 po paleti TEHNIČKI PODACI samonosivi proizvod težina ploče: 13/14 kg/m2 nominalno toplinska provodnost λ D : 0,037 W/m K toplinska otpornost debljina 40 mm RD = 1,05 m2k/w tlačna čvrstoća: σ10 = 0,048 N/mm2 LABORATORIJSKO ISPITIVANJE BR B/DC/ACU/08 OD LABORATORIJ ZA TEHNIČKU/AKUSTIČKU FIZIKU CSI Mjerenje zvučne izolacijske moći R prema metodologiji UNI EN ISO i procjena indeksa Rw prema UNI EN ISO Opis ispitanog elementa: 1 Kamena vuna visoke gustoće, debljine 20 mm 2 Samonosiva plastomerna masa, težine 7,5 kg/m2 3 Kamena vuna visoke gustoće, debljine 20 mm Nominalna debljina uzorka je 47 mm. Rezultat ispitivanja: Rw=30dB

9 LABORATORIJSKO ISPITIVANJE BR. 170 OD , ODSJEK ZA TEHNIČKU FIZIKU Fakultet inženjerstva Sveučilišta u Padovi. Određivanje zvučne izolacijske moći elementa zgrade u laboratoriju u skladu s normom EN ISO ACUSTIC RC Opis ispitanog elementa: 1 Žbuka 1,5 cm 2 Šuplja opeka 8 cm 3 ACUSTIC RC 4 Šuplja opeka 12 cm 5 Žbuka 1,5 cm Debljina zida oko 27 cm. Rezultat ispitivanja: Vrednovani indeks prema normi UNI EN ISO Rw=54dB REZULTATI ISPITIVANJA NA GRADILIŠTU OD Opis ispitanog elementa: 1 Žbuka 1,5 cm 2 Šuplja opeka 12 cm 3 ACUSTIC RC 4 Šuplja opeka 12 cm 5 Žbuka 1,5 cm 6 Traka Isorubber 0,5 cm Debljina zida oko 32 cm. Rezultat ispitivanja: Vrednovani indeks prema normi UNI EN ISO 140-4:2000 R w=58db SPECIFIKACIJE Zvučna izolacija zidova izradit će se na sljedeći način: montažom ploče za zvučnu izolaciju i apsorpciju zvuka ACUSTIC RC koja je proizvedena spajanjem dvaju slojeva mineralne vune visoke gustoće, nominalne debljine 20 mm, između kojih je umetnuta plastomerna masa od nominalnih 7/7,5 kg/m2. 9

10 ACUSTIC RC2 Plastomerna masa Mineralna vuna Plastomerna masa Mineralna vuna TEHNIČKA SVOJSTVA ACUSTIC RC 2 je samonosiva ploča za zvučnu izolaciju i apsorpciju zvuka, falcana na dvije strane, proizvedena spajanjem dvaju slojeva mineralne vune visoke gustoće i dvaju slojeva plastomerne mase od nominalnih 7,5 kg/m2. Dimenzije ploče: 1000 x 600 mm. Debljina: nominalna 52 mm. STANDARDNI FORMATI 1000 x 600 mm falcana na 2 duže strane nominalna debljina ploče 52 mm 30 m2 po paleti TEHNIČKI PODACI samonosivi proizvod težina ploče: 20 kg/m2 nominalno toplinska provodnost λ D : 0,037 W/m K toplinska otpornost debljina 40 mm RD = 1,05 m2k/w tlačna čvrstoća: σ10 = 0,048 N/mm2 LABORATORIJSKO ISPITIVANJE BR OD INSTITUT GIORDANO Mjerenje zvučne izolacijske moći R prema metodologiji UNI EN ISO i procjena indeksa Rw prema UNI EN ISO Opis ispitanog elementa: 1 Kamena vuna visoke gustoće, debljine 20 mm 2 Samonosiva plastomerna masa, težine 7,5 kg/m2 3 Kamena vuna visoke gustoće, debljine 20 mm 4 Samonosiva plastomerna masa, težine 7,5 kg/m2 Nominalna debljina uzorka je 52 mm. Rezultat ispitivanja: Rw=38dB SPECIFIKACIJE Zvučna izolacija zidova izradit će se na sljedeći način: montažom ploče za zvučnu izolaciju i apsorpciju zvuka ACUSTIC RC2 koja je proizvedena spajanjem dvaju slojeva mineralne vune visoke gustoće, nominalne debljine 20 mm, između kojih su umetnute dvije plastomerne mase od nominalnih 7/7,5 kg/m2. 10

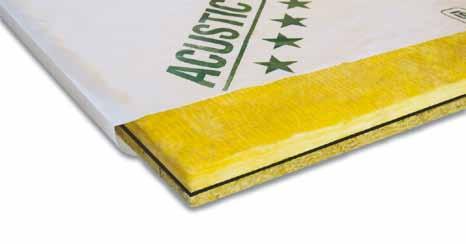

11 ACUSTIC STAR Omot od polietilena Materijal za zvučnu izolaciju i apsorpciju zvuka od staklene vune CERTIFICIRANO SMANJENJE BUKE ZA PLOČU: Rw=33dB Plastomerna masa Materijal za zvučnu izolaciju i apsorpciju zvuka od staklene vune TEHNIČKA SVOJSTVA ACUSTIC STAR je omotana samonosiva ploča za zvučnu izolaciju i apsorpciju zvuka, proizvedena spajanjem plastomerne mase od nominalnih 7,5 kg/m2 s pločom od mineralne vune i pločom od staklene vune, od kojih su obje visoke gustoće. Nominalna debljina ploče je 40 mm. Dimenzije ploče: 1000 x 600 mm. STANDARDNI FORMATI 1000 x 600 mm nominalna debljina ploče 40 mm 30 m2 po paleti TEHNIČKI PODACI težina ploče: 12/13 kg/m2 nominalno toplinska provodnost mineralne vune λ D : 0,037 W/m K toplinska provodnost staklene vune λ D : 0,032 W/m K toplinska otpornost mineralne vune debljine 20 mm RD = 0,50 m2k/w toplinska otpornost staklene vune debljine 20 mm RD = 0,63 m2k/w LABORATORIJSKO ISPITIVANJE BR. 169 OD , ODSJEK ZA TEHNIČKU FIZIKU Fakultet inženjerstva Sveučilišta u Padovi Određivanje zvučne izolacijske moći elementa zgrade u laboratoriju u skladu s normom EN ISO Opis ispitanog elementa: 1 Žbuka 1,5 cm 2 Šuplja opeka 8 cm 3 ACUSTIC STAR 4 Šuplja opeka 12 cm 5 Žbuka 1,5 cm Nominalna debljina zida je 27 cm Rezultat ispitivanja: Vrednovani indeks prema normi UNI EN ISO Rw=53dB 4 11

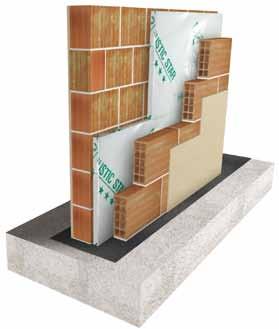

12 ACUSTIC STAR REZULTATI ISPITIVANJA NA GRADILIŠTU Gradilište: Stambena zgrada u općini Monastier (TV). Stratigrafija: šuplja opeka od 12 cm, ACUSTIC STAR 4 cm, šuplja opeka 8 cm, žbuka od 1,5 cm. Opis ispitanog elementa: 1 Žbuka 1,5 cm 2 Šuplja opeka 8 cm 3 ACUSTIC STAR 4 Šuplja opeka 12 cm 5 Traka Isorubber 0,5 cm 6 Žbuka 1,5 cm Debljina zida oko 27 cm. Rezultat ispitivanja: Vrednovani indeks prema normi UNI EN ISO R w=55db REZULTATI ISPITIVANJA NA GRADILIŠTU Stratigrafija: šuplja opeka 8 cm, ACUSTIC STAR 4 cm, šuplja opeka 8 cm, žbuka od 1,5 cm. Opis ispitanog elementa: 1 Žbuka 1,5 cm 2 Šuplja opeka 8 cm 3 ACUSTIC STAR 4 Šuplja opeka 8 cm 5 Traka Isorubber 0,5 cm Debljina zida oko 28 cm. Rezultat ispitivanja: Vrednovani indeks prema normi UNI EN ISO R w=50db SPECIFIKACIJE Zvučna izolacija zidova izradit će se na sljedeći način: montažom omotane ploče za zvučnu izolaciju i apsorpciju zvuka ACUSTIC STAR koja je proizvedena spajanjem sloja mineralne vune sa slojem staklene vune, od kojih su oba visoke gustoće, između kojih je umetnuta plastomerna masa od nominalnih 7/7,5 kg/m2. 12

13 ACUSTIC SOFT Drvena vlakna EKOLOŠKA GRADNJA Poliesterska vlakna Drvena vlakna TEHNIČKA SVOJSTVA ACUSTIC SOFT je nosiva ploča za zvučnu izolaciju i apsorpciju zvuka, falcana na dvije strane, proizvedena spajanjem dvaju slojeva prešanih drvenih vlakana (ekološki proizvod), gustoće 250 kg/m3, debljine 10 mm, između kojih je umetnut jedan sloj poliesterskih vlakana, gustoće 30 kg/m3, debljine 20 mm. Nominalna debljina ploče je 40 mm. Dimenzije ploče: 1400 x 600/1400 x 1200 mm. STANDARDNI FORMATI 1400 x x 1400 mm nominalna debljina ploče 40 mm 50,4 m2 po paleti TEHNIČKI PODACI težina ploče: 5,2 kg/m2 nominalno toplinska provodnost mineralne vune λ: 0,044 W/m K REZULTATI ISPITIVANJA NA GRADILIŠTU Opis ispitanog elementa: 1 Žbuka 1cm 2 Šuplja opeka 13 cm 3 ACUSTIC SOFT 4 cm. 4 Šuplja opeka 13 cm 5 Žbuka 1cm 6 Traka Isorubber 0,5 mm Debljina zida oko 33 cm Rezultat ispitivanja: Vrednovani indeks prema normi UNI EN ISO R w=53db 6 SPECIFIKACIJE Zvučna izolacija zidova izradit će se na sljedeći način: montažom ploče za zvučnu izolaciju i apsorpciju zvuka ACUSTIC SOFT koja je proizvedena spajanjem dvaju slojeva prešanih drvenih vlakana (ekološki proizvod), gustoće 250 kg/m3, debljine 10 mm, između kojih je umetnut jedan sloj sintetičkih vlakana, gustoće 30 kg/m3, debljine 20 mm. Nominalna debljina ploče je 40 mm. 13

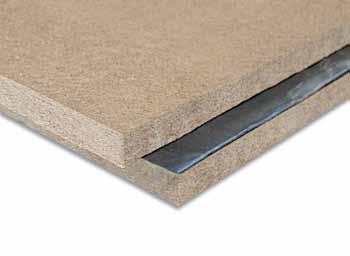

14 ACUSTIC LEAD Drvena vlakna Olovna ploča CERTIFICIRANO SMANJENJE BUKE ZA PLOČU: Rw=31dB Drvena vlakna TEHNIČKA SVOJSTVA ACUSTIC LEAD je samonosiva ploča za sprječavanje prodora zvuka i apsorpciju zvuka, falcana na dvije strane, proizvedena spajanjem dvaju slojeva drvenih vlakana gustoće 250 kg/m3, debljine 19 mm, između kojih je umetnuta olovna ploča dobivena primarnim taljenjem, debljine 3,5/10 i 5/10. Nominalna debljina ploče je 40 mm. STANDARDNI FORMATI 1400 x 600 mm falcana na 4 strane, na zahtjev nominalna debljina ploče 40 mm 42 m2 po paleti TEHNIČKI PODACI nominalna težina ploče , : 14 kg/m2 nominalna težina ploče , : 15,5 kg/m2 toplinska provodnost λ: 0,044 W/m K REZULTATI ISPITIVANJA NA GRADILIŠTU Opis ispitanog elementa: 1 Žbuka 1,5 cm 2 Zid od šuplje opeke 13 cm 3 ACUSTIC LEAD od 4 cm 4 Šuplja opeka 8 cm 5 Žbuka 1,5 cm 6 Traka Isorubber 0,5 cm Nominalna debljina zida je 27 cm. Rezultat ispitivanja: Vrednovani indeks prema normi UNI EN ISO R w=53db 6 SPECIFIKACIJE Zvučna izolacija zidova izradit će se na sljedeći način: montažom ploče za zvučnu izolaciju i apsorpciju zvuka ACUSTIC LEAD koja je proizvedena spajanjem dvaju slojeva prešanih drvenih vlakana (ekološki proizvod), gustoće 250 kg/m3, debljine 19 mm, između kojih je umetnuta olovna ploča dobivena primarnim taljenjem, debljine 3,5/10 i 5/10. Nominalna debljina ploče je 40 mm. 14

15 ACUSTIC PET Elastoplastomerna masa Poliesterska vata Elastoplastomerna masa OPIS PROIZVODA ACUSTIC PET je samonosiva ploča za sprječavanje prodora zvuka i apsorpciju zvuka, proizvedena od dvije plastomerne mase od po 4 kg/m2, koje su spojene sa samogašećim poliesterskim vlaknima od 2000 g/m2, ukupne nominalne debljine 50 mm, ukupne nominalne površinske mase 11 kg/m2. STANDARDNI FORMATI 1400 x 1000 mm nominalna debljina ploče 50 mm 50,2 m2 po paleti TEHNIČKI PODACI težina ploče: 11 kg/m2 nominalno toplinska provodnost: 0,034 W/m K LABORATORIJSKO ISPITIVANJE BR. 0058/DC/ACU/05 OD LABORATORIJ ZA TEHNIČKU/AKUSTIČKU FIZIKU CSI Mjerenje zvučne izolacijske moći R prema metodologiji UNI EN ISO i procjena indeksa Rw prema UNI EN ISO Opis ispitanog elementa: 1 Plastomerna masa od nominalnih 4 kg/m2 2 Vata od recikliranog poliestera 50 mm 3 Plastomerna masa od nominalnih 4 kg/m2 Nominalna debljina uzorka je 50 mm. Rezultat ispitivanja: Rw=29dB SPECIFIKACIJE Zvučna izolacija zidova izradit će se na sljedeći način: montažom ploče za zvučnu izolaciju i apsorpciju zvuka ACUSTIC PET. ACUSTIC PET je samonosiva ploča za sprječavanje prodora zvuka i apsorpciju zvuka, proizvedena od dvije plastomerne mase od po 4 kg/m2, između kojih je umetnuto poliestersko vlakno od 2000 g/m2, ukupne nominalne debljine 40 mm, ukupne nominalne površinske mase 10 kg/m2. 15

16 PLOČE ZA ZVUČNU IZOLACIJU ZA ZIDOVE, DVOSTRUKE ZIDOVE I SPUŠTENE STROPOVE OD GIPSANIH PLOČA

17 GESS FON RUBBER ISORUBBER Gipsana ploča TEHNIČKA SVOJSTVA Ploča za sprječavanje prodora zvuka, protuvibracijska, proizvedena spajanjem gipsane ploče od 12 mm i ploče izrađene od konglomerata granula vulkanizirane gume, gustoće 750 kg/m3 ili 1100 kg/m3, debljine 10 ili 20 mm. Spajanje materijala različitog sastava i gustoće idealno je rješenje za zvučnu izolaciju. Gumena ploča može biti spojena i s gipsvlaknastom pločom gustoće 1150 kg/m3. STANDARDNI FORMATI 2000 x 1200 mm nominalna debljina ploče 22/32 mm 60 m2 po paleti TEHNIČKI PODACI težina ploče: 25 kg/m2 nominalno savjetujemo da se za lijepljenje obratite tehničkom uredu tvrtke Isosystem LABORATORIJSKO ISPITIVANJE BR C/DC/ACU/08 OD LABORATORIJ ZA TEHNIČKU/AKUSTIČKU FIZIKU CSI Mjerenje zvučne izolacijske moći R prema metodologiji UNI EN ISO i procjena indeksa Rw prema UNI EN ISO Opis ispitanog elementa: 1 ISORUBBER gustoće 750 kg/m3, debljine 20 mm 2 Gipsana ploča 12 mm Nominalna debljina uzorka je 32 mm. Rezultat ispitivanja: Vrednovani indeks prema normi UNI EN ISO Rw = 32 db

18 GESS FON RUBBER REZULTATI ISPITIVANJA NA GRADILIŠTU OD Gradilište: Via Oasi Lido delle Nazioni (FE) Opis ispitanog elementa: 1 Gipsana ploča 2 GESS FON RUBBER 12,5+20 mm 3 Metalna konstrukcija debljine 75 mm s pločom od kamene vune 70 kg/m3, debljine 40 mm 4 GESS FON RUBBER 12,5+20 mm 5 Gipsana ploča Rezultat ispitivanja: Vrednovani indeks prema normi UNI EN ISO R w=56db SPECIFIKACIJE Zvučna izolacija zidova, dvostrukih zidova, spuštenih stropova, okana za dizala, stupova izradit će se mehaničkim pričvršćivanjem proizvoda Gess Fon Rubber: ploče za sprječavanje prodora zvuka, protuvibracijske, proizvedene spajanjem gipsane ploče od 12 mm i ploče izrađene od konglomerata granula vulkanizirane gume, gustoće 750 kg/m3 ili 1100 kg/m3, debljine 10 ili 20 mm. Spajanje materijala različitog sastava i gustoće idealno je rješenje za zvučnu izolaciju. Gumena ploča može biti spojena i s gipsvlaknastom pločom gustoće 1150 kg/m3. 18

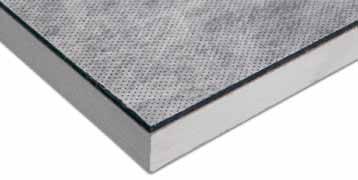

19 GESS FON GUM EPDM CERTIFICIRANO SMANJENJE BUKE ZA PLOČU: Rw=34dB Gipsana ploča TEHNIČKA SVOJSTVA Ploča proizvedena spajanjem gipsane ploče RB 13 i EPDM mase visoke gustoće, debljine 2 mm i površinske gustoće 4 kg/m2. GESS FON GUM upotrebljava se za izgradnju pregradnih zidova i spuštenih stropova kako bi se povećala površinska masa tih sustava gradnje i dobili izvrsni rezultati zvučne izolacije s manjim debljinama. EPDM može biti spojen i s gipsvlaknastom pločom gustoće 1150 kg/m3. STANDARDNI FORMATI 2000 x 1200 mm nominalna debljina 15 mm 25 ploča po paleti 60 m2 po paleti TEHNIČKI PODACI težina ploče: 14 kg/m2 nominalno Primjena norme UNI EN ISO za izračun vrednovanog indeksa. Primjenom norme UNI EN ISO može se izračunati vrednovani indeks parametra Transmission Loss pri normalnoj incidenciji. Opis ispitanog elementa prema privremenoj studiji: 1 Gipsana ploča RB 13 2 Ploča za zvučnu izolaciju koja sprječava prodor zvuka, izrađena od gume na bazi polimera i mineralnih dodataka, debljine 2 mm i površinske gustoće 4 kg/m 2. Rw=36 db Transmission Loss pri normalnoj incidenciji u db. Referentna krivulja Krivulja ispitivanja Frekvencija (f) u Hz Vrednovanje prema normi UNI EN ISO 717-1: Indeks = SPECIFIKACIJE Zvučna izolacija zidova, dvostrukih zidova, spuštenih stropova, stubišta izradit će se mehaničkim pričvršćivanjem proizvoda Gess Fon Gum: ploče za apsorpciju zvuka i sprječavanje prodora zvuka proizvedene spajanjem gipsane ploče RB 13 ili gipsvlaknaste ploče gustoće 1150 kg/m3 i EPDM mase visoke gustoće, debljine 2 mm i gustoće 4 kg/m2. 19

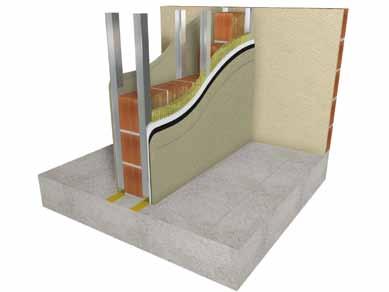

20 GESS FON STAR Polietilen Plastomerna masa CERTIFICIRANO SMANJENJE BUKE ZA PLOČU: Rw=37dB Gipsana ploča TEHNIČKA SVOJSTVA Ploča za sprječavanje prodora zvuka i apsorpciju zvuka, proizvedena spajanjem gipsane ploče od 12 mm, plastomerne mase i fizički umreženog polietilena, gustoće 30 kg/m3. Spajanje materijala različitog sastava i gustoće idealno je rješenje za zvučnu izolaciju. Ukupna nominalna debljina ploče je 19 mm. Plastomerna masa i umreženi polietilen mogu biti spojeni i s gipsvlaknastom pločom gustoće 1150 kg/m3. STANDARDNI FORMATI 2000/3000 x 1200 mm nominalna debljina ploče 19 mm 60 m2 po paleti TEHNIČKI PODACI težina ploče: 16,5 kg/m2 nominalno CERTIFIKAT BR. 162 od , FAKULTET INŽENJERSTVA SVEUČILIŠTA U PADOVI Određivanje zvučne izolacijske moći 7 elementa zgrade u laboratoriju 8 Opis ispitanog elementa: 1 Gipsana ploča RB 13 2 GESS FON STAR. 3 Konstrukcija za gipsane ploče 50 mm 4 Ploča od kamene vune od 50 mm 5 Šuplja opeka od 12 cm 6 Konstrukcija za gipsane ploče 50 mm 7 GESS FON STAR. 8 Gipsana ploča RB 13 Rezultat ispitivanja: Vrednovani indeks prema normi UNI EN ISO Rw=67dB SPECIFIKACIJE Zvučna izolacija zidova, dvostrukih zidova, spuštenih stropova, stupova izradit će se mehaničkim pričvršćivanjem proizvoda Gess Fon Star: ploče za sprječavanje prodora zvuka i apsorpciju zvuka proizvedene spajanjem gipsane ploče od 12 mm ili gipsvlaknaste ploče gustoće 1150 kg/m3, plastomerne mase i fizički umreženog polietilena, gustoće 30 kg/m3. 20

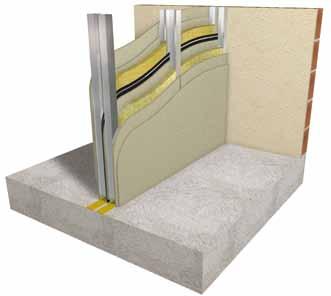

21 GESS FON IPB Olovna ploča CERTIFICIRANO SMANJENJE BUKE ZA PLOČU: Rw=33dB Polietilen zatvorenih ćelija Polietilen zatvorenih ćelija Gipsana ploča TEHNIČKA SVOJSTVA Ploča za sprječavanje prodora zvuka i apsorpciju zvuka, proizvedena spajanjem gipsane ploče RB 13 i polietilena-olova-polietilena debljine oko 6 mm, fizički umreženog polietilena zatvorenih ćelija i olovne ploče od 0,50 mm. Spajanje materijala različitog sastava i gustoće idealno je rješenje za zvučnu izolaciju. Polietilen-olovo-polietilen može biti spojen i s gipsvlaknastom pločom gustoće 1150 kg/m3. STANDARDNI FORMATI 2000 x 1200 mm nominalna debljina 19 mm TEHNIČKI PODACI težina ploče: 15,50 kg/m2 nominalno ISPITIVANJE NA GRADILIŠTU BR. 61/ OD Opis ispitanog elementa: 1 Dvostruka gipsana ploča RB 13 2 Konstrukcija za gipsane ploče 50 mm 3 Ploča od kamene vune 40 mm, gustoće 60 kg/m3 4 GESS FON IPB 0,50 5 Konstrukcija za gipsane ploče 50 mm 6 Ploča od staklene vune 40 mm, gustoće 20 kg/m3 7 Dvostruka gipsana ploča RB 13 Rezultat ispitivanja: Vrednovani indeks prema normi UNI EN ISO Rw=63dB SPECIFIKACIJE Zvučna izolacija zidova, dvostrukih zidova, spuštenih stropova, stupova izradit će se mehaničkim pričvršćivanjem proizvoda Gess Fon IPB: ploče za sprječavanje prodora zvuka i apsorpciju zvuka proizvedene spajanjem gipsane ploče RB 13 ili gipsvlaknaste ploče gustoće 1150 kg/m3 i polietilena-olova-polietilena debljine oko 6 mm, fizički umreženog polietilena zatvorenih ćelija i olovne ploče od 0,50 mm. 21

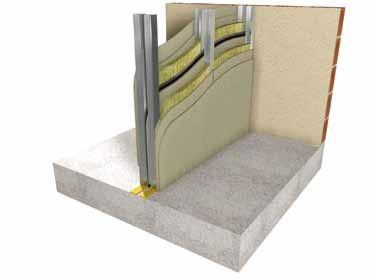

22 GESS FON PB Olovna ploča CERTIFICIRANO SMANJENJE BUKE ZA PLOČU: Rw=35dB Gipsana ploča TEHNIČKA SVOJSTVA Ploča proizvedena spajanjem gipsane ploče RB 13 i olovne ploče od 0,5 mm, 1 mm ili 2 mm dobivene primarnim taljenjem. GESS FON PB primjenjuje se za zaštitu prostora u kojima se upotrebljava oprema koja ispušta radioaktivno i elektromagnetsko zračenje. GESS FON PB doprinosi poboljšanju zvučne izolacije zahvaljujući svojoj velikoj specifičnoj težini. Olovo može biti spojeno i s gipsvlaknastom pločom gustoće 1150 kg/m3. STANDARDNI FORMATI 1000/2000 x 1200 mm nominalna debljina 12+0,5/1/2 mm TEHNIČKI PODACI težina ploče: 12+5/10: 15 kg/m2, nominalno težina ploče: 12+10/10: 20 kg/m2, nominalno težina ploče: 12+20/10: 31,2kg/m2, nominalno Način primjene: Gess Fon PB primjenjuje se poput obične gipsane ploče, no tijekom montaže valja posebno paziti da se svi spojevi, pričvrsni vijci i uglovi zabrtve olovnom trakom. Druga se ploča pričvršćuje monokomponentnim poliuretanskim ljepilima koja brzo vezuju. SPECIFIKACIJE Izolacija zidova, dvostrukih zidova, spuštenih stropova, stupova protiv radioaktivnog i elektromagnetskog zračenja te njihova zvučna izolacija izradit će se mehaničkim pričvršćivanjem proizvoda Gess Fon PB: ploče proizvedene spajanjem gipsane ploče RB 13 ili gipsvlaknaste ploče gustoće 1150 kg/m3 i olovne ploče od 0,5 mm, 1 mm ili 2 mm. 22

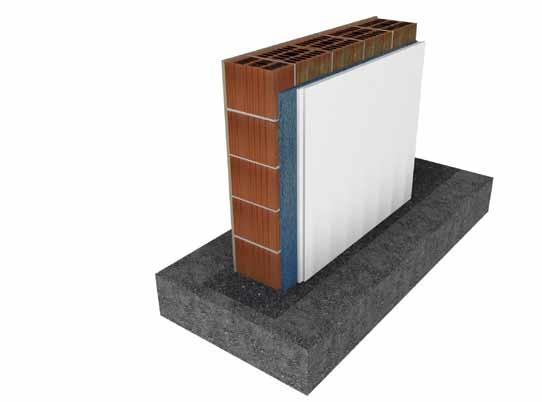

23 GESS FON RC Kamena vuna EKOLOŠKA GRADNJA Gipsana ploča TEHNIČKA SVOJSTVA GESS FON RC je ploča za apsorpciju zvuka i sprječavanje prodora zvuka proizvedena spajanjem gipsane ploče RB 13 i ploče od kamene vune visoke gustoće. Kamena vuna je porozni materijal s visokom moći apsorpcije zvuka. Kada je spojena s drugim materijalom, ona povećava njegovu izolacijsku moć za niske frekvencije. Ploča kamene vune može biti spojena i s gipsvlaknastom pločom gustoće 1150 kg/m3. STANDARDNI FORMATI 2000/3000 x 1200 mm nominalna debljina 12+20/30/40/50 mm TEHNIČKI PODACI samonosivi proizvod težina ploče: 11,20/12,20/13,20/14,20 kg/m2, nominalno toplinska provodnost λ D : 0,035 W/m K tlačna čvrstoća: σ10 = 0,025 N/mm2 LABORATORIJSKO ISPITIVANJE BR. 0043/DC/ACU/08 OD LABORATORIJ ZA TEHNIČKU/AKUSTIČKU FIZIKU CSI Mjerenje zvučne izolacijske moći R prema metodologiji UNI EN ISO i procjena indeksa Rw prema UNI EN ISO Opis ispitanog elementa: 1 Kamena vuna 100 kg/m3, debljine 40 mm 2 Gipsana ploča 12 mm Nominalna debljina uzorka je 52 mm. Rezultat ispitivanja: Rw=32dB 1 2 SPECIFIKACIJE Zvučna izolacija zidova, dvostrukih zidova, spuštenih stropova, stubišta izradit će se mehaničkim pričvršćivanjem proizvoda Gess Fon Rc: ploče za apsorpciju zvuka i sprječavanje prodora zvuka proizvedene spajanjem gipsane ploče RB 13 ili gipsvlaknaste ploče gustoće 1150 kg/m3 i ploče od kamene vune visoke gustoće. 23

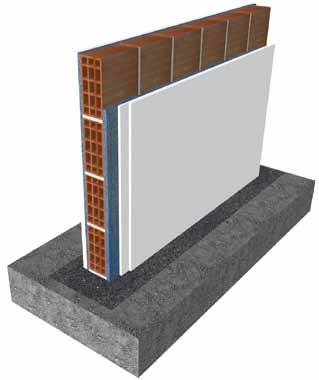

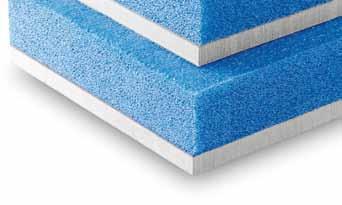

24 GESS FON TERILEX Polietilen Gipsana ploča TEHNIČKA SVOJSTVA Ploča proizvedena od gipsane ploče debljine 12,5 mm, spojene s pločom izolacijskog materijala Terilex, debljine 10/20/40 mm, od modificiranog ekspandiranog materijala na bazi polietilena visoke gustoće i zatvorenih ćelija. To je proizvod namijenjen za akustičku obnovu pregradnih zidova, osmišljen da pruža visoke performanse u slučajevima naknadne montaže zvučne izolacije, bez narušavanja dimenzija prostorije. Montaža je jednostavna i brza i ne iziskuje metalnu konstrukciju. Terilex može biti spojen i s gipsvlaknastom pločom gustoće 1150 kg/m3. STANDARDNI FORMATI debljina 12, mm, dimenzije: 1200 x 3000 mm debljina 12, mm, dimenzije: 1200 x 3000 mm debljina 12, mm, dimenzije: 1200 x 3000 mm TEHNIČKI PODACI toplinska provodnost λ: 0,04 W/m K paropropusnost µ: 2000 dinamička krutost MN/m3: 10 mm (s 28) - 20 mm (s 18) - 40 mm (s 14) LABORATORIJSKO ISPITIVANJE BR. 230 OD LABORATORIJ ZA TEHNIČKU FIZIKU, FAKULTET INŽENJERSTVA SVEUČILIŠTA U PADOVI Mjerenje zvučne izolacijske moći R prema metodologiji UNI EN ISO i procjena indeksa Rw prema UNI EN ISO Opis ispitanog elementa: 1 Dvostruka gipsana ploča 2,5 cm 2 TERILEX 2 cm 3 Šuplja opeka 12 cm 4 TERILEX 2 cm 5 Dvostruka gipsana ploča 2,5 cm Nominalna debljina zida je 21 mm. Rezultat ispitivanja: Vrednovani indeks prema normi UNI EN ISO Rw=52dB 24

25 GESS FON TERILEX REZULTATI ISPITIVANJA NA GRADILIŠTU OD Gradilište: via Ferrari Chiarano (TV) Opis ispitanog elementa: 1 Žbuka 1,5 cm 2 Zid od modularnih blokova 25 cm 3 TERILEX 2 cm 4 Dvostruka gipsana ploča 2,5 cm Debljina zida oko 31 cm. Rezultat ispitivanja: Vrednovani indeks prema normi UNI EN ISO 140-4:2000 R w=59db SPECIFIKACIJE Ploča za toplinsko-zvučnu izolaciju proizvedena od gipsane ploče ili gipsvlaknaste ploče gustoće 1150 kg/m3, spojene s izolacijskom pločom od modificiranog ekspandiranog materijala na bazi polietilena visoke gustoće. 25

26 SUSTAVI ZA ZVUČNU IZOLACIJU I PROTUVIBRACIJSKI SUSTAVI ZA PODOVE OD DRVA, BETONSKIH BLOKOVA I ARMIRANOG BETONA

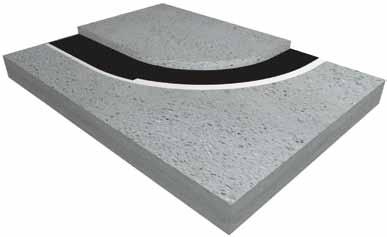

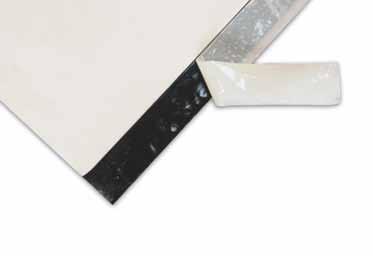

27 ACUSTIC SYSTEM 7 Fizički umrežen polietilen, debljine 4 mm Samoljepljivi preklopni rub Elastoplastomerna masa Naličje TEHNIČKA SVOJSTVA Acustic System 7 je dvoslojna obloga s ljepljivim rubom za izolaciju od topota. Proizvedena je spajanjem fizički umreženog polietilena zatvorenih ćelija od 4 mm i elastoplastomerne mase tipa SBS (-15 C), težine 3 kg/m2. STANDARDNI FORMATI 1000 x x 7 mm nominalna debljina obloge 7 mm 16 rola po paleti 160 m2 po paleti TEHNIČKI PODACI samoljepljivi preklopni rub fizički umrežen polietilen 4 mm, gustoće 30 kg/m3 elastoplastomerna masa tipa SBS (-15 C), težine 3 kg/m2. LABORATORIJSKO ISPITIVANJE BR OD , INSTITUT GIORDANO Mjerenje izolacije za normaliziranu razinu topota (Ln) 3 2 Opis ispitanog elementa: 1 Armirani beton od 140 mm 2 Acustyc System 7 3 Estrih od sivog kamena pješčenjaka 40 mm 1 Rezultat ispitivanja: Vrednovani indeks prema normi UNI EN ISO Ln,w=58dB 27

28 ACUSTIC SYSTEM 7 ODREĐIVANJE DINAMIČKE KRUTOSTI PREMA NORMI UNI EN Mjerenje izolacije za normaliziranu razinu topota (Ln) Dinamička krutost: MN/m 3 =52 ISPITIVANJE STIŠLJIVOSTI PREMA NORMI UNI EN ODREĐIVANJE DEBLJINE IZOLACIJ- SKIH PROIZVODA ZA PLIVAJUĆE PODOVE Teret postavljen na estrih Stišljivost Razred stišljivosti 5,0 KPa 0,2 mm CP2 ISPITIVANJE IZOLACIJE OD TOPOTA PREMA UNI EN ISO NA UZORCIMA PROIZVODA ACUSTIC SYSTEM 7. Ispitivanje izolacije od topota prema UNI EN ISO na uzorcima proizvoda ACUSTIC SYSTEM 7 s podom Bausta i estrihom za niveliranje poda od oko 7 cm. Vrednovani indeksi normaliziranih razina topota za ispitivani proizvod dobiveni su u tri različita uvjeta ispitivanja koji odgovaraju različitim debljinama plivajućeg estriha. Poboljšanje zvučne izolacije od topota određeno je kao razlika rezultata ispitivanja provedenih na različitim ispitivanim estrisima i vrijednosti dobivene polaganjem uređaja za topot izravno na goli pod L n,w=l n,0,w-l n,w. U skladu s UNI EN ISO (stavak ), sveukupan sustav izrađen od otpornog materijala koji je izolator za topot i plivajućeg estriha smatra se istovrijednim podnoj oblozi. Rezultat ispitivanja estriha 4 cm: L n,w57db Rezultat ispitivanja estriha 6 cm: L n,w57db Rezultat ispitivanja estriha 8 cm: L n,w56db Poboljšanje izračunato kao razlika: L n,w=l n,0,w-l n,w Rezultat ispitivanja s golim podom: L n,0,w86db Rezultat ispitivanja estriha 4 cm: L n,w29db Rezultat ispitivanja estriha 6 cm: L n,w29db Rezultat ispitivanja estriha 8 cm: L n,w30db 28

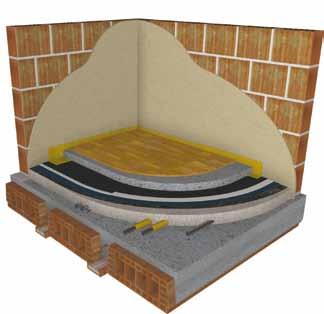

29 ACUSTIC SYSTEM 7 REZULTATI ISPITIVANJA NA GRADILIŠTU OD Opis ispitanog elementa: 1 Pod Bausta 24+5 cm 2 Laki beton 10 cm 3 ACUSTIC SYSTEM 7 4 Estrih od pijeska i cementa ± 5 cm 5 Keramički pod Rezultat ispitivanja provedenog : L n,w=52db REZULTATI ISPITIVANJA NA GRADILIŠTU OD Opis ispitanog elementa: 1 Pod Bausta 24+4 cm 2 Laki beton 14 cm 3 FONOROLL PLUS 4 ACUSTIC SYSTEM 7 5 Estrih od pijeska i cementa ± 5 cm 6 Drveni pod 1,5 cm Rezultat ispitivanja provedenog : L n,w=38db R w=65db SPECIFIKACIJE Izolacija podova od topota i odvajanje estriha od obodnih zidova izradit će se na sljedeći način: suhom montažom sustava ACUSTIC SYSTEM 7, dvoslojne obloge proizvedene spajanjem fizički umreženog polietilena zatvorenih ćelija od 4 mm i elastoplastomerne mase tipa SBS -15 C, težine 3 kg/m2, sa samoljepljivim preklopnim rubom kako bi se izbjegli zvučni mostovi. Obodno brtvljenje izradit će se proizvodom ACUSTIC BAND, samoljepljivom trakom od modificiranog ekspandiranog polietilena koja će biti položena do iznad razine kutne letvice. 29

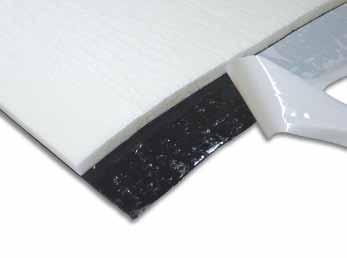

30 ACUSTIC SYSTEM 10 Fizički umrežen polietilen, debljine 4 mm samoljepljivi preklopni rub Elastoplastomerna masa Naličje TEHNIČKA SVOJSTVA Acustic System 10 je dvoslojna obloga s ljepljivim rubom za izolaciju od topota. Proizvedena je spajanjem fizički umreženog polietilena zatvorenih ćelija od 8 mm i elastoplastomerne mase tipa SBS (-15 C), težine 3 kg/m2. STANDARDNI FORMATI 1000 x 7000 x 10 mm nominalna debljina obloge 10 mm 12 rola po paleti 84 m2 po paleti TEHNIČKI PODACI samoljepljivi preklopni rub fizički umrežen polietilen 8 mm, gustoće 30 kg/m3 elastoplastomerna masa tipa SBS (-15 C), težine 3 kg/m2. ODREĐIVANJE DINAMIČKE KRUTOSTI PREMA NORMI UNI EN Dinamička krutost: MN/m 3 =55 ISPITIVANJE STIŠLJIVOSTI PREMA NORMI UNI EN ODREĐIVANJE DEBLJINE IZOLACIJSKIH PROIZVODA ZA PLIVAJUĆE PODOVE Teret postavljen na estrih Stišljivost Razred stišljivosti 5,0 KPa 0,2 mm CP2 30

31 ACUSTIC SYSTEM 10 ISPITIVANJE IZOLACIJE OD TOPOTA PREMA UNI EN ISO NA UZORCIMA PROIZVODA ACUSTIC SYSTEM 10. Ispitivanje izolacije od topota prema UNI EN ISO na uzorcima proizvoda ACUSTIC SYSTEM 10 s podom Bausta i estrihom za niveliranje poda od oko 7 cm. Vrednovani indeksi normaliziranih razina topota za ispitivani proizvod dobiveni su u tri različita uvjeta ispitivanja koji odgovaraju različitim debljinama plivajućeg estriha. Poboljšanje zvučne izolacije od topota određeno je kao razlika rezultata ispitivanja provedenih na različitim ispitivanim estrisima i vrijednosti dobivene polaganjem uređaja za topot izravno na goli pod L n,w=l n,0,w-l n,w. U skladu s UNI EN ISO (stavak ), sveukupan sustav izrađen od otpornog materijala koji je izolator za topot i plivajućeg estriha smatra se istovrijednim podnoj oblozi. Rezultat ispitivanja estriha 4 cm: L n,w56db Rezultat ispitivanja estriha 6 cm: L n,w56db Rezultat ispitivanja estriha 8 cm: L n,w56db Poboljšanje izračunato kao razlika: L n,w=l n,0,w-l n,w Rezultat ispitivanja s golim podom: L n,0,w86db Rezultat ispitivanja estriha 4 cm: L n,w30db Rezultat ispitivanja estriha 6 cm: L n,w30db Rezultat ispitivanja estriha 8 cm: L n,w30db 31

32 ACUSTIC SYSTEM 10 REZULTATI ISPITIVANJA NA GRADILIŠTU OD Opis ispitanog elementa: 1 Gipsane pločice 2 Omotana kamena vuna 3 Pod od pločica sa zračnim džepom od oko 30 cm i jezgrom od armiranog betona od 7 cm 4 Betonski pokrov od 5 cm 5 ISORUBBER od 1 cm 6 Sloj izolacije ACUSTIC SYSTEM 10 od 1 cm 7 Pokrov od pijeska i cementa od 8 cm 8 Završna obloga od pločica Rezultat ispitivanja: Vrednovani indeks prema normi UNI EN ISO R,w=60dB L nw=48db SPECIFIKACIJE Izolacija podova od topota i odvajanje estriha od obodnih zidova izradit će se na sljedeći način: suhom montažom sustava ACUSTIC SYSTEM 10, dvoslojne obloge proizvedene spajanjem fizički umreženog polietilena zatvorenih ćelija od 7 mm i elastoplastomerne mase tipa SBS -15 C, težine 3 kg/m2, sa samoljepljivim preklopnim rubom kako bi se izbjegli zvučni mostovi. Obodno brtvljenje izradit će se proizvodom ACUSTIC BAND, samoljepljivom trakom od modificiranog ekspandiranog polietilena koja će biti položena do iznad razine kutne letvice. 32

33 ISORUBBER ISORUBBER-FS ISORUBBER ZID ISORUBBER TEHNIČKA SVOJSTVA 750 kg/m3 ISORUBBER 750 kg/m3 je konglomerat od gumenog granulata, dostupan u rolama, pločama i trakama, koji se upotrebljava u graditeljstvu za smanjenje prijenosa udarne buke građevinske strukture. ISORUBBER je ekološki prihvatljiv proizvod; sastoji se isključivo od otpadaka nastalih obradom gume. Zahvaljujući ovom svojstvu, ISORUBBER je obuhvaćen Zakonodavnim dekretom br. 22 od (Dekret Ronchi) na osnovu smjernica EEZ-a o gospodarenju otpadom te je preporučeni proizvod za uvrštavanje u javne natječaje predviđene navedenim dekretom. TEHNIČKA SVOJSTVA 1000 kg/m3 ISORUBBER 1000 kg/m3 je ekološka prostirka za zvučnu izolaciju, gustoće 1000 kg/m3, izrađena od mješavine prirodnih i sintetičkih elastomera (od kojih su neki dobiveni recikliranjem rabljenih automobilskih guma) vezanih poliuretanima polimeriziranim u masu. Prostirke se proizvode primjenom naprednih metoda prešanja koje proizvodu daju odlična tehničko-akustička svojstva. ISORUBBER 1000 kg/m3 odlikuje visoka mehanička otpornost, odlična sposobnost apsorpcije udaraca i dobro elastično pamćenje. Prostirka je otporna na ogrebotine, ima odlična elastična svojstva i ne deformira se pri trajnom pritisku tereta. Osim toga, s obzirom da se radi o materijalu izrađenom od mase, podloga je prikladna za zvučnu izolaciju od prostorne buke. STANDARDNI FORMATI TRAKA: 5 mm 100/120/140/200/250/330 x mm ROLA 750/1000 kg/m3: (debljina 3 mm) visina 1000 mm dužina mm (240 m2 po paleti) ROLA 750/1000 kg/m3: (debljina 5 mm) visina 1000 mm dužina mm (160 m2 po paleti) PLOČA 750/1000 kg/m3: (debljina 10 mm) dim. 1x1,2 m (120 m2 po paleti) PLOČA 750/1000 kg/m3: (debljina 20 mm) dim. 1x1,2 m (60 m2 po paleti) PLOČA 750/1000 kg/m3: (debljina 20 mm) dim. 1x1,2 m (60 m2 po paleti) TEHNIČKI PODACI gustoća 750 kg/m3 gustoća 1000 kg/m3 33

34 ISORUBBER ISPITIVANJE IZOLACIJE OD TOPOTA PREMA UNI EN ISO NA UZORCIMA PROIZVODA ISORUBBER 750. Ispitivanje izolacije od topota prema UNI EN ISO na uzorcima proizvoda ISORUBBER s podom Bausta i estrihom za niveliranje poda od oko 7 cm. Vrednovani indeksi normaliziranih razina topota za ispitivani proizvod dobiveni su u tri različita uvjeta ispitivanja koji odgovaraju različitim debljinama plivajućeg estriha. Poboljšanje zvučne izolacije od topota određeno je kao razlika rezultata ispitivanja provedenih na različitim ispitivanim estrisima i vrijednosti dobivene polaganjem uređaja za topot izravno na goli pod L n,w=l n,0,w-l n,w. U skladu s UNI EN ISO (stavak ), sveukupan sustav izrađen od otpornog materijala koji je izolator za topot i plivajućeg estriha smatra se istovrijednim podnoj oblozi. Rezultat ispitivanja estriha 4 cm: L n,w60db Rezultat ispitivanja estriha 6 cm: L n,w59db Rezultat ispitivanja estriha 8 cm: L n,w60db Poboljšanje izračunato kao razlika: L n,w=l n,0,w-l n,w Rezultat ispitivanja s golim podom: L n,0,w86db Rezultat ispitivanja estriha 4 cm: L n,w26db Rezultat ispitivanja estriha 6 cm: L n,w27db Rezultat ispitivanja estriha 8 cm: L n,w26db AKUSTIČKA SVOJSTVA ISORUBBER 1000 kg/m 3 Po zakonu mase. Rw=25dB TOPLINSKA SVOJSTVA ISORUBBER 1000 kg/m 3 Toplinska provodljivost UNI EN 12667:2002 W/mK 0,1302 TOPLINSKA SVOJSTVA ISORUBBER 1000 kg/m 3 Toplinska otpornost UNI EN 12667:2002 m 2 K/W 0,038 34

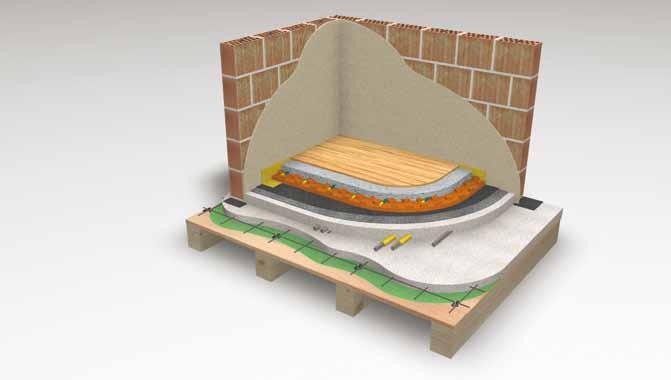

35 ISORUBBER REZULTATI ISPITIVANJA NA GRADILIŠTU Opis ispitanog elementa: 1 Lamelirane grede od jele (tri lamele) 18 x 22 cm 2 Daska od jele, debljine 2 cm 3 Parna brana od mikroperforirane folije, debljine 1,5 mm 4 Strukturni pokrov od armiranog betona, debljine 6 cm 5 Podloga od lakog betona s polistirenom, debljine 10 cm 6 FONOROLL F debljine 1 cm 7 ISORUBBER dvostruki prekriženi sloj, debljine 0,50+0,50 cm 8 Ploča za podno grijanje od EPS-a gustoće 30 kg/m3, ukupne debljine 4,7 cm 9 Estrih od pijeska i cementa, debljine 5 cm 10 Predgotovljeni drveni pod od hrasta, lijepljen dvokomponentnim ljepilom, debljine 1 cm Rezultat ispitivanja: Vrednovani indeks prema normi UNI EN ISO L n,w=58db R w=56db SPECIFIKACIJE ISORUBBER : Izolacija podova od topota i odvajanje estriha od obodnih zidova izradit će se na sljedeći način: suhom montažom proizvoda ISORUBBER, proizvedenog vulkanizacijom gumenog granulata prve klase, gustoće 750 kg/m3, dostupnog u rolama debljine 3/5 mm i pločama debljine 10/20 mm. Otporni slojevi proizvoda ISORUBBER bit će pravilno položeni i zabrtvljeni samoljepljivom trakom ACUSTIC BAND G kako bi se izbjegli zvučni mostovi. Obodno brtvljenje izradit će se trakom ACUSTIC BAND koja će biti položena do iznad razine kutne letvice. ISORUBBER 1100: Izolacija drvenih podova od topota i zvučna izolacija drvenih krovova od prostorne buke izradit će se na sljedeći način: suhom montažom proizvoda ISORUBBER 1100, proizvedenog vulkanizacijom gumenog granulata prve klase, gustoće 1100 kg/m3, dostupnog u pločama debljine 20 mm. Otporni slojevi proizvoda ISORUBBER 1100 bit će pravilno položeni i zabrtvljeni samoljepljivom trakom ACUSTIC BAND G kako bi se izbjegli zvučni mostovi. Obodno brtvljenje izradit će se trakom ACUSTIC BAND koja će, za drvene podove, biti položena do iznad razine kutne letvice. ISORUBBER FS: Zvučna izolacija od strukturne buke izradit će se na sljedeći način: suhom montažom proizvoda ISORUBBER FS, položenog izravno na grubi pod kako bi se potpuno odvojile sve okomite i vodoravne konstrukcije te izbjeglo stvaranje zvučnih mostova. Time će se optimizirati izolacija pregradnih elemenata od topota i prostorne buke. 35

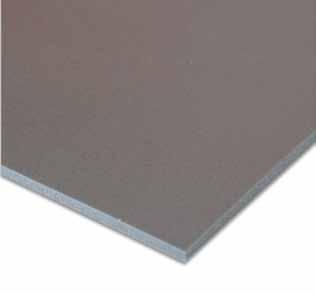

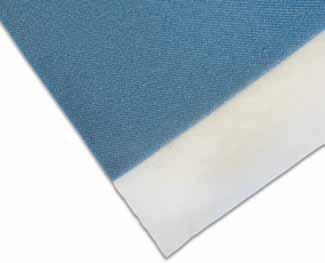

36 FONOROLL PLUS FONOROLL EXTRA PLUS Poliesterska vlakna Ekspandirani polietilen Ekspandirani polietilen Poliesterska vlakna Termoreflektivna aluminijska folija Fonoroll Plus TEHNIČKA SVOJSTVA FONOROLL PLUS: materijal od plavog gofriranog ekspandiranog umreženog polietilena spojenog s poliesterskim vlaknima, s preklopnim rubom. FONOROLL EXTRA PLUS: materijal od plavog gofriranog ekspandiranog umreženog polietilena spojenog s gofriranom termoreflektivnom aluminijskom folijom s jedne strane i poliesterskim vlaknima s druge strane, s preklopnim rubom. STANDARDNI FORMATI ROLA: 1,5 x 50 m m2 po roli: 75 nominalna debljina obloge 8 mm Fonoroll Extra Plus REZULTATI ISPITIVANJA NA GRADILIŠTU OD Gradilište: Via Crivellari San Nicolò (PD). Opis ispitanog elementa: 1 Pod Bausta 24+5 cm 2 Laki beton 8 cm 3 FONOROLL EXTRA PLUS 4 Sustav za podno grijanje 5 Estrih od pijeska i cementa ± 6,5 cm 6 Keramički pod 1,5 cm Rezultat ispitivanja provedenog : L n,w=55db

37 ODREĐIVANJE DINAMIČKE KRUTOSTI PREMA UNI EN Dinamička krutost: MN/m 3 =16 FONOROLL PLUS FONOROLL EXTRA PLUS ISPITIVANJE IZOLACIJE OD TOPOTA PREMA UNI EN ISO NA UZORCIMA PROIZVODA FONOROLL PLUS/EXTRA PLUS. Ispitivanje izolacije od topota prema UNI EN ISO na uzorcima proizvoda FONOROLL PLUS, s podom Bausta i estrihom za niveliranje poda od oko 7 cm. Vrednovani indeksi normaliziranih razina topota za ispitivani proizvod dobiveni su u tri različita uvjeta ispitivanja koji odgovaraju različitim debljinama plivajućeg estriha. Poboljšanje zvučne izolacije od topota određeno je kao razlika rezultata ispitivanja provedenih na različitim ispitivanim estrisima i vrijednosti dobivene polaganjem uređaja za topot izravno na goli pod L n,w=l n,0,w-l n,w. U skladu s UNI EN ISO (stavak ), sveukupan sustav izrađen od otpornog materijala koji je izolator za topot i plivajućeg estriha smatra se istovrijednim podnoj oblozi. Rezultat ispitivanja estriha 4 cm: L n,w49db Rezultat ispitivanja estriha 6 cm: L n,w49db Rezultat ispitivanja estriha 8 cm: L n,w49db Poboljšanje izračunato kao razlika: L n,w=l n,0,w-l n,w Rezultat ispitivanja s golim podom: L n,0,w86db Rezultat ispitivanja estriha 4 cm: L n,w37db Rezultat ispitivanja estriha 6 cm: L n,w37db Rezultat ispitivanja estriha 8 cm: L n,w37db SPECIFIKACIJE Izolacija podova od topota i odvajanje estriha od obodnih zidova izradit će se na sljedeći način: suhom montažom sustava FONOROLL PLUS/EXTRA PLUS, dvoslojne obloge proizvedene spajanjem modificiranog ekspandiranog materijala na bazi polipropilena od 8 mm, s preklopnim rubom kako bi se izbjegli zvučni mostovi. Važno je zalijepiti spojeve proizvodom ACUSTIC BAND G. Obodno brtvljenje izradit će se proizvodom ACUSTIC BAND, samoljepljivom trakom od modificiranog ekspandiranog polietilena koja će biti položena do iznad razine kutne letvice. 37

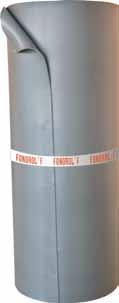

38 FONOROLL F Fizički umrežen polietilen TEHNIČKA SVOJSTVA Fonoroll F je obloga za izolaciju od topota, izrađena od fizički umreženog polietilena. Vodonepropusna struktura zatvorenih ćelija proizvodu daje visoku akustičku i toplinsku kakvoću te izvrsnu tlačnu čvrstoću, uz gustoću od oko kg/m3. STANDARDNI FORMATI debljina obloge 3 mm; dimenzije 1,5 x 50 m; 75 m2 debljina obloge 5 mm; dimenzije 1,5 x 50 m; 75 m2 debljina obloge 10 mm; dimenzije 1,5 x 40 m; 60 m2 TEHNIČKI PODACI gustoća oko kg/m3 38

39 ODREĐIVANJE DINAMIČKE KRUTOSTI PREMA UNI EN Dinamička krutost: MN/m 3 =60 FONOROLL F 5mm ISPITIVANJE IZOLACIJE OD TOPOTA PREMA UNI EN ISO NA UZORCIMA PROIZVODA FONOROLL F 5 MM. Ispitivanje izolacije od topota prema UNI EN ISO na uzorcima proizvoda FONOROLL F 5 mm, s podom Bausta i estrihom za niveliranje poda od oko 7 cm. Vrednovani indeksi normaliziranih razina topota za ispitivani proizvod dobiveni su u tri različita uvjeta ispitivanja koji odgovaraju različitim debljinama plivajućeg estriha. Poboljšanje zvučne izolacije od topota određeno je kao razlika rezultata ispitivanja provedenih na različitim ispitivanim estrisima i vrijednosti dobivene polaganjem uređaja za topot izravno na goli pod L n,w=l n,0,w- L n,w. U skladu s UNI EN ISO (stavak ), sveukupan sustav izrađen od otpornog materijala koji je izolator za topot i plivajućeg estriha smatra se istovrijednim podnoj oblozi. Rezultat ispitivanja estriha 4 cm: L n,w59db Rezultat ispitivanja estriha 6 cm: L n,w58db Rezultat ispitivanja estriha 8 cm: L n,w58db Poboljšanje izračunato kao razlika: L n,w=l n,0,w-l n,w Rezultat ispitivanja s golim podom: L n,0,w86db Rezultat ispitivanja estriha 4 cm: L n,w27db Rezultat ispitivanja estriha 6 cm: L n,w28db Rezultat ispitivanja estriha 8 cm: L n,w28db 39

40 FONOROLL F 10mm ODREĐIVANJE DINAMIČKE KRUTOSTI PREMA UNI EN Dinamička krutost: MN/m 3 =32 ISPITIVANJE IZOLACIJE OD TOPOTA PREMA UNI EN ISO NA UZORCIMA PROIZVODA FONOROLL F 10 MM. Ispitivanje izolacije od topota prema UNI EN ISO na uzorcima proizvoda FONOROLL F 10 mm, s podom Bausta i estrihom za niveliranje poda od oko 7 cm. Vrednovani indeksi normaliziranih razina topota za ispitivani proizvod dobiveni su u tri različita uvjeta ispitivanja koji odgovaraju različitim debljinama plivajućeg estriha. Poboljšanje zvučne izolacije od topota određeno je kao razlika rezultata ispitivanja provedenih na različitim ispitivanim estrisima i vrijednosti dobivene polaganjem uređaja za topot izravno na goli pod L n,w=l n,0,w-l n,w. U skladu s UNI EN ISO (stavak ), sveukupan sustav izrađen od otpornog materijala koji je izolator za topot i plivajućeg estriha smatra se istovrijednim podnoj oblozi. Rezultat ispitivanja estriha 4 cm: L n,w57db Rezultat ispitivanja estriha 6 cm: L n,w56db Rezultat ispitivanja estriha 8 cm: L n,w56db Poboljšanje izračunato kao razlika: L n,w=l n,0,w-l n,w Rezultat ispitivanja s golim podom: L n,0,w86db Rezultat ispitivanja estriha 4 cm: L n,w29db Rezultat ispitivanja estriha 6 cm: L n,w30db Rezultat ispitivanja estriha 8 cm: L n,w30db 40

41 FONOROLL F 10mm AKUSTIČKI SUSTAV DRVENOG PODA REZULTATI ISPITIVANJA NA GRADILIŠTU Opis ispitanog elementa: 1 Lamelirane grede od jele (tri lamele) 18 x 22 cm 2 Daska od jele, debljine 2 cm 3 Parna brana od mikroperforirane folije, debljine 1,5 mm 4 Strukturni pokrov od armiranog betona, debljine 6 cm 5 Podloga od lakog betona s polistirenom, debljine 10 cm 6 FONOROLL F debljine 1 cm 7 ISORUBBER dvostruki prekriženi sloj, debljine 0,50+0,50 cm 8 Ploča za podno grijanje od EPS-a gustoće 30 kg/m3, ukupne debljine 4,7 cm 9 Estrih od pijeska i cementa, debljine 5 cm 10 Predgotovljeni drveni pod od hrasta, lijepljen dvokomponentnim ljepilom, debljine 1 cm Rezultat ispitivanja: L n,w=58db SPECIFIKACIJE Izolacija podova od topota i odvajanje estriha od obodnih zidova izradit će se na sljedeći način: suhom montažom proizvoda FONOROLL F 3/5/10 mm, otporne obloge izrađene od fizički umreženog polietilena. Otporni slojevi proizvoda FONOROLL F bit će pravilno položeni i zabrtvljeni proizvodom ACUSTIC BAND G kako bi se izbjegli zvučni mostovi. Obodno brtvljenje izradit će se proizvodom ACUSTIC BAND, samoljepljivom trakom od modificiranog ekspandiranog polietilena koja će biti položena do iznad razine kutne letvice. 41

42 FONOROLL PB Ekspandirani umreženi polietilen Olovna ploča CERTIFICIRANO SMANJENJE BUKE ZA PLAŠT 0,35: Rw=28dB Ekspandirani umreženi polietilen CERTIFICIRANO SMANJENJE BUKE ZA PLAŠT 0,50: Rw=29dB TEHNIČKA SVOJSTVA FONOROL PB je troslojna obloga proizvedena spajanjem dviju ploča od ekspandiranog umreženog polietilena, debljine 3 mm, između kojih je umetnuta olovna ploča dobivena primarnim taljenjem, debljine 0,35/0,50 mm ili 1 mm. Upotrebljava se u graditeljstvu za izolaciju od prostorne buke ili topota te od buke koju proizvode uređaji u neprekidnom i povremenom radu. STANDARDNI FORMATI 3 x 1 m 0,50 6 x 1 m 0,35 nominalna debljina obloge 6 mm TEHNIČKI PODACI 120 m2 po paleti gustoća proizvoda debljine 0,35: 4 kg/m2, nominalno gustoća proizvoda debljine 0,50: 6 kg/m2, nominalno gustoća proizvoda debljine 1: 12 kg/m2, nominalno PRIVREMENI IZRAČUN IZOLACIJE OD TOPOTA ZA POD OD BETONSKIH BLOKOVA BR OD (16A). Opis ispitanog elementa: 1 Pod od betonskih blokova 2 Estrih od lakog betona 3 Otporni sloj FONOROLL PB 0,50 4 Estrih sa sustavom podnog grijanja 5 Podna obloga Rezultat ispitivanja L n,w=52db 1 42

43 FONOROLL PB 0,35 ISPITIVANJE IZOLACIJE OD TOPOTA PREMA UNI EN ISO NA UZORCIMA PROIZVODA FONOROLL PB 0,35. Ispitivanje izolacije od topota prema UNI EN ISO na uzorcima proizvoda FONOROLL PB 0,35, s podom Bausta i estrihom za niveliranje poda od oko 7 cm. Vrednovani indeksi normaliziranih razina topota za ispitivani proizvod dobiveni su u tri različita uvjeta ispitivanja koji odgovaraju različitim debljinama plivajućeg estriha. Poboljšanje zvučne izolacije od topota određeno je kao razlika rezultata ispitivanja provedenih na različitim ispitivanim estrisima i vrijednosti dobivene polaganjem uređaja za topot izravno na goli pod L n,w=l n,0,w-l n,w. U skladu s UNI EN ISO (stavak ), sveukupan sustav izrađen od otpornog materijala koji je izolator za topot i plivajućeg estriha smatra se istovrijednim podnoj oblozi. Rezultat ispitivanja estriha 4 cm: L n,w52db Rezultat ispitivanja estriha 6 cm: L n,w50db Rezultat ispitivanja estriha 8 cm: L n,w48db Poboljšanje izračunato kao razlika: L n,w=l n,0,w-l n,w Rezultat ispitivanja s golim podom: L n,0,w85db Rezultat ispitivanja estriha 4 cm: L n,w33db Rezultat ispitivanja estriha 6 cm: L n,w35db Rezultat ispitivanja estriha 8 cm: L n,w37db ODREĐIVANJE DINAMIČKE KRUTOSTI PREMA UNI EN Dinamička krutost: MN/m 3 =67 VREDNOVANI INDEKS IZOLACIJSKE MOĆI Rw=25dB 43

44 FONOROLL PB 0,50 ISPITIVANJE IZOLACIJE OD TOPOTA PREMA UNI EN ISO NA UZORCIMA PROIZVODA FONOROLL PB 0,50. Ispitivanje izolacije od topota prema UNI EN ISO na uzorcima proizvoda FONOROLL PB 0,50, s podom Bausta i estrihom za niveliranje poda od oko 7 cm. Vrednovani indeksi normaliziranih razina topota za ispitivani proizvod dobiveni su u tri različita uvjeta ispitivanja koji odgovaraju različitim debljinama plivajućeg estriha. Poboljšanje zvučne izolacije od topota određeno je kao razlika rezultata ispitivanja provedenih na različitim ispitivanim estrisima i vrijednosti dobivene polaganjem uređaja za topot izravno na goli pod L n,w=l n,0,w-l n,w. U skladu s UNI EN ISO (stavak ), sveukupan sustav izrađen od otpornog materijala koji je izolator za topot i plivajućeg estriha smatra se istovrijednim podnoj oblozi. Rezultat ispitivanja estriha 4 cm: L n,w50db Rezultat ispitivanja estriha 6 cm: L n,w48db Rezultat ispitivanja estriha 8 cm: L n,w45db Poboljšanje izračunato kao razlika: L n,w=l n,0,w-l n,w Rezultat ispitivanja s golim podom: L n,0,w85db Rezultat ispitivanja estriha 4 cm: L n,w35db Rezultat ispitivanja estriha 6 cm: L n,w37db Rezultat ispitivanja estriha 8 cm: L n,w40db ODREĐIVANJE DINAMIČKE KRUTOSTI PREMA UNI EN Dinamička krutost: MN/m 3 =43 VREDNOVANI INDEKS IZOLACIJSKE MOĆI Rw=27dB SPECIFIKACIJE Izolacija podova od topota izradit će se polaganjem obloge FONOROLL PB 0,35/0,50, debljine oko 6 mm. Obloga je proizvedena spajanjem dviju ploča od ekspandiranog umreženog polietilena, debljine 3 mm, između kojih je umetnuta olovna ploča težine 4 kg/m2 (za FONOROLL PB 0,35) odnosno 6 kg/m2 (za FONO- ROLL PB 0,50) (0,50 mm). Pri polaganju obloge FONOROLL PB 0,35/0,50 valja paziti da rubovi obloge budu položeni jedan pokraj drugoga te da se svi spojevi zabrtve proizvodom ACUSTIC BAND G. Odvajanje od zidova izradit će se polaganjem proizvoda ACUSTIC BAND L duž čitavog oboda prostora, na način da rub proizvoda strši izvan razine gotovog poda. 44

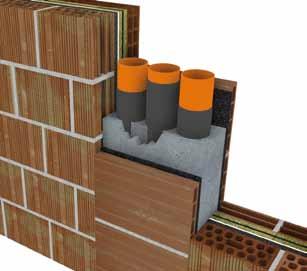

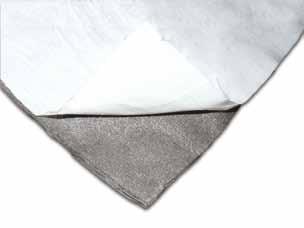

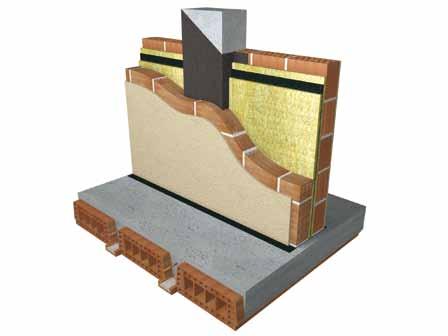

45 FONOROLL F adesivo FONOROLL PB adesivo Ljepljivi FONOROLL F Ljepljivi FONOROLL PB Ljepljiva strana Ljepljiva strana TEHNIČKA SVOJSTVA Ljepljivi FONOROLL F je obloga za izolaciju od topota, izrađena od fizički umreženog polietilena. Vodonepropusna struktura zatvorenih ćelija proizvodu daje visoku akustičku i toplinsku kakvoću te izvrsnu tlačnu čvrstoću, uz gustoću od oko kg/m3. Ljepljivi FONOROL PB je troslojna obloga proizvedena spajanjem dviju ploča od ekspandiranog umreženog polietilena, debljine 3 mm, između kojih je umetnuta olovna ploča dobivena primarnim taljenjem, debljine 0,35 mm ili 0,50 mm. Upotrebljava se u graditeljstvu za izolaciju od topota, od buke koju proizvode uređaji u neprekidnom i povremenom radu te za obavijanje stupova. STANDARDNI FORMATI Fonoroll F: debljina obloge 10 mm; dimenzije 1,2 x 60 m; 72 m2 Fonoroll PB: debljina obloge 6 mm; dimenzije: (0,35) 6 x 1 m, (0,50) 3 x 1 m TEHNIČKI PODACI Fonoroll F: nominalna gustoća kg/m3 Fonoroll PB 0,35: 4 kg/m2, nominalno Fonoroll PB 0,50: 6 kg/m2, nominalno Ljepljivi FONOROLL F / Ljepljivi FONOROLL PB 45

46 TERILEX HT SYSTEM Polietilen TEHNIČKA SVOJSTVA Zvučna izolacija proizvedena od ekspandiranog materijala na bazi polietilena zatvorenih ćelija visoke gustoće koji jamči postojanost svojstava i stabilnost tijekom vremena. Na gornjoj je strani proizvod spojen s posebnom folijom koja povećava otpornost. STANDARDNI FORMATI debljina obloge u roli 6 mm; dimenzije: 1,2 x 50 m, 60 m2 debljina obloge u roli 8 mm; dimenzije: 1,2 x 40 m, 48 m2 debljina obloge u roli 10 mm; dimenzije: 1,2 x 30 m, 36 m2 TEHNIČKI PODACI toplinska provodnost λ: 0,04 W/m K tlačna čvrstoća C < 8% ODREĐIVANJE DINAMIČKE KRUTOSTI PREMA UNI EN Dinamička krutost za debljinu 6 mm: MN/m 3 =50 ODREĐIVANJE DINAMIČKE KRUTOSTI PREMA UNI EN Dinamička krutost za debljinu 8 mm: MN/m 3 =38 ODREĐIVANJE DINAMIČKE KRUTOSTI PREMA UNI EN Dinamička krutost za debljinu 10 mm: MN/m 3 =28 46

47 TERILEX HT SYSTEM REZULTATI ISPITIVANJA NA GRADILIŠTU OD Gradilište: Residenza Michelangelo, via Santa Margherita, LISSONE (MB) Opis ispitanog elementa: 1 Pod Bausta 20+4 cm 2 Laki beton 11 cm 3 TERILEX HT SYSTEM 6 mm 4 Sustav za podno grijanje 5 Estrih od pijeska i cementa ± 5 cm 6 Keramički pod Rezultat ispitivanja provedenog : L n,w59db SPECIFIKACIJE Otporna obloga za toplinsko-zvučnu izolaciju proizvedena od modificiranog ekspandiranog materijala na bazi polietilena, debljine 6 mm, dinamičke krutosti S = 50 mn/m³; debljine 8 mm, dinamičke krutosti S = 38 mn/m³; debljine 10 mm, dinamičke krutosti S = 36 mn/m³ i visoke tlačne čvrstoće C < 8%, koja se polaže tako da strana s označenom folijom bude vidljiva. 47

48 TERILEX SYSTEM RADIANTE Aluminijski lim Polietilen TEHNIČKA SVOJSTVA Materijal za toplinsko-zvučnu izolaciju na bazi polipropilena visoke gustoće, na gornjoj strani spojen s aluminijskim limom koji vrši funkciju zračenja topline. Proizvod zatvorenih ćelija koji jamči postojanost svojstava i stabilnost tijekom vremena. Proizvod nudi svojstva koja jamče zvučnu izolaciju u skladu s normama te toplinsku izolaciju za zračenje koja odgovara potrebama sustava podnog grijanja. STANDARDNI FORMATI debljina obloge 5 mm; dimenzije: 1,1 x 50 m, 55 m2 TEHNIČKI PODACI toplinska provodnost λ: 0,03 W/m K ODREĐIVANJE DINAMIČKE KRUTOSTI PREMA UNI EN Dinamička krutost za debljinu 5 mm: MN/m 3 =52 SPECIFIKACIJE Otporna obloga za toplinsko-zvučnu izolaciju, proizvedena od modificiranog ekspandiranog materijala na bazi polipropilena visoke gustoće, debljine 5 mm, na gornjoj strani spojena s aluminijskim limom koji vrši funkciju zračenja topline, dinamičke krutosti S = 52 MN/m 3, visoke tlačne čvrstoće C < 8%. 48

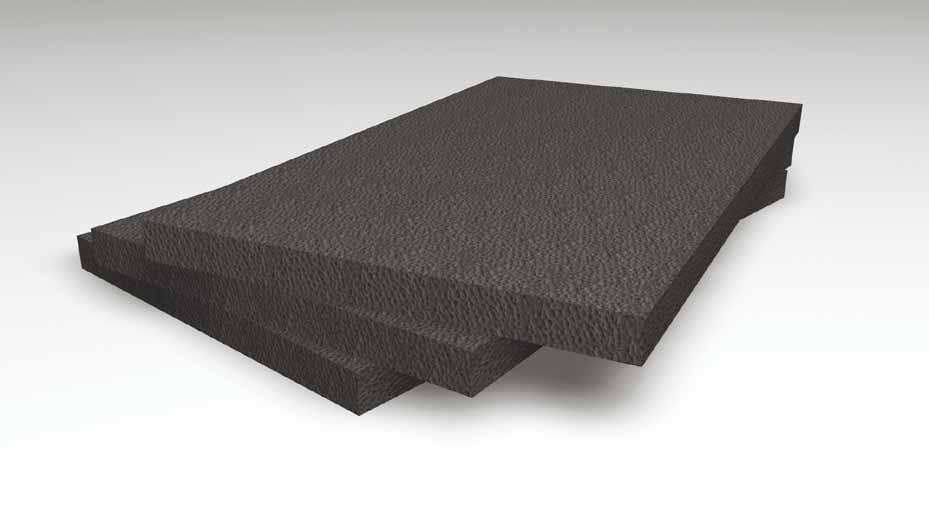

49 EPS T - FONOPOR TEHNIČKA SVOJSTVA FONOPOR je ploča od materijala EPS-T s oznakom CE u skladu s EN i klasom reakcije na požar Euroklasa E. FONOPOR je jedinstveno rješenje usklađeno sa zahtjevima normi o akustici i toplini. FONOPOR se proizvodi od ekspandiranog polistirena s dodatkom grafita koji mu osigurava visoku moć toplinske izolacije. U postupku proizvodnje FONOPOR potom prolazi postupak jačanja elastičnosti koji ga čini proizvodom niske dinamičke krutosti, što je idealno svojstvo za zvučnu izolaciju podova. STANDARDNI FORMATI 1000 x 500 mm debljina ploča (mm) m 2 po pakiranju 13,5 9 6,5 5,5 TEHNIČKI PODACI toplinska provodljivost λ D =0,031 DINAMIČKA KRUTOST Dinamička krutost je mjerna jedinica kojom se mjeri moć zvučnog izolacijskog materijala za topot. Dinamička krutost je obrnuto proporcionalna debljini elastičnog materijala: što je manja debljina materijala, to se on jače kruti i dinamička krutost raste i stoga je zvučna izolacija slabija; i obrnuto, što je veća debljina, to je materijal više elastičan i dinamička krutost je manja, čime se poboljšavaju akustička svojstva proizvoda. NORMA UNI EN Lw(dB) m (kg/m2) S (MN/m3) 49

50 EPS T - FONOPOR EPS-T FONOPOR UNI EN SVOJSTVA Mjerna jedinica Ref. norma ispitivanja Deblj. 22 mm Deblj. 33 mm Deblj. 43 mm Deblj. 53 mm Dinamička krutost MN/m 3 klasa EN EN SD20 15 SD15 15 SD15 10 SD10 Akustično prigušenje Δ Lw (estrih = 100 kg/m 2 ) db EN Stišljivost c mm klasa EN EN CP2 3 CP3 3 CP3 3 CP3 Teret položen na pod kpa EN ,0 4,0 4,0 4,0 Toplinska provodljivost λ D pri 10 C W/mK EN EN ,031 0,031 0,031 0,031 Toplinska otpornost R D m 2 K/W EN ,60 0,95 1,25 1,60 Paropropusnost µ EN Maksimalna temperatura uporabe C 80 DOPUŠTENA ODSTUPANJA DIMENZIJA Dužina mm EN 822 L2 ±2 Širina mm EN 822 W2 ±2 Debljina mm EN 823 T4 0 Ortogonalnost mm/mm EN 824 S2 ±2/1000 Ravnost mm EN 825 P4 ±5 Specifični toplinski kapacitet J/(kgk) EN

51 EPS T - FONOPOR REZULTATI ISPITIVANJA NA GRADILIŠTU OD Opis ispitanog elementa: 1 Pod Bausta 20+5 cm 2 Laki beton 10 cm 3 FONOPOR 22 mm 4 Najlon 5 Estrih od pijeska i cementa ± 6 cm 6 Keramički pod 1,5 cm Rezultat ispitivanja provedenog : L n,w=52db REZULTATI ISPITIVANJA NA GRADILIŠTU OD Opis ispitanog elementa: 1 Pod Bausta 20+5 cm 2 Laki beton 10 cm 3 FONOPOR 22 mm 4 Najlon 5 Estrih od pijeska i cementa ± 6 cm 6 Drveni pod 1,5 cm Rezultat ispitivanja provedenog : L n,w=50db SPECIFIKACIJE Izolacija podova od topota i odvajanje estriha od obodnih zidova izradit će se na sljedeći način: suhom montažom proizvoda FONOPOR... mm, dinamičke krutosti... Nakon što se uvjerite da su ploče dobro položene, položit ćete vodonepropusni sloj u obliku najlonske folije čija će funkcija biti sprječavanje prodora vode u estrih. Ako bude potrebno izrađivati spojeve, oni će biti zabrtvljeni proizvodom ACU- STIC BAND G kako bi se izbjegli zvučni mostovi. Obodno brtvljenje izradit će se proizvodom ACUSTIC BAND N, samoljepljivom trakom od modificiranog ekspandiranog polietilena koja će biti položena do iznad razine kutne letvice. 51

52 IZOLACIJSKI SUSTAVI PROTIV TOPOTA KOJI SE MONTIRAJU ISPOD PARKETA

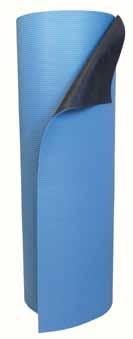

53 ACUSTICSLIM Umreženi polietilen debljine 3 mm, izbrazdan s jedne strane Netkani tekstil Ljepljiva traka od netkanog tekstila za spojeve Naličje TEHNIČKA SVOJSTVA ACUSTICSLIM je dvoslojni materijal s izvrsnim svojstvima izolacije od topota i dobrim svojstvima toplinske izolacije. Proizveden je od plavog ekspandiranog umreženog polietilena, izbrazdanog s jedne strane, a na glatkoj strani spojenog s netkanim tekstilom crne boje. Pakiranje svake role isporučuje se s ljepljivom trakom od netkanog tekstila koja je posebno namijenjena za izradu spojeva. STANDARDNI FORMATI 1000 x x 3 mm nominalna debljina obloge 2,5 mm TEHNIČKI PODACI otpornost na trganje nepropusnost, parna brana toplinska provodnost pri 0 C = 0,0340 W/mK toplinska provodnost pri 40 C = 0,0368 W/mK fizički umrežen polietilen, izbrazdan, 3 mm, gustoće: 35 kg/m3 ISPITIVANJE IZOLACIJE OD TOPOTA PREMA UNI EN ISO NA UZORCIMA PROIZVODA ACUSTICSLIM. Ispitivanje izolacije od topota prema UNI EN ISO na uzorcima proizvoda ACUSTIC SLIM, s podom od betonskih blokova i estrihom za niveliranje poda od oko 7 cm. Poboljšanje zvučne izolacije od topota određeno je kao razlika rezultata ispitivanja provedenog iznad modularnog laminiranog parketa debljine 15 mm i vrijednosti dobivene polaganjem uređaja za topot izravno na goli pod L n,w=l n,0,w-l n,w. U skladu s UNI EN ISO (stavak ), sveukupan sustav izrađen od otpornog materijala koji je izolator za topot i plivajućeg estriha smatra se istovrijednim podnoj oblozi. L n,w=28db 53

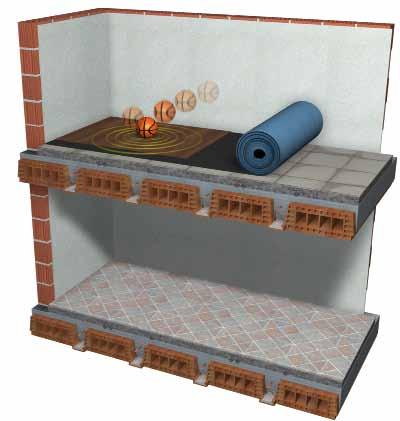

54 ACUSTICSLIM POSTOJEĆI POD BEZ ZVUČNE IZOLACIJE L n,w=86db POSTOJEĆI POD AKUSTIČKI POBOLJŠAN PROIZVODOM ACUSTIC SLIM L n,w=58db ACUSTIC SLIM je u laboratorijima tvrtke KERAKOLL SpA podvrgnut ispitivanju lijepljenja. Dobiveni rezultati pokazuju da je ljepilo SLC ECO L34 FLEX prikladno za lijepljenje izolacijske prostirke na normalne podloge koje se upotrebljavaju u graditeljstvu, kao i za lijepljenje parketa na samu prostirku. Lijepljenje se može izvoditi i na upijajućim i na neupijajućim podlogama. SPECIFIKACIJE ACUSTICSLIM je dvoslojni materijal, proizveden je od plavog ekspandiranog umreženog polietilena, izbrazdanog s jedne strane, a na glatkoj strani spojenog s netkanim tekstilom crne boje. Pakiranje svake role isporučuje se s ljepljivom trakom od netkanog tekstila koja je posebno namijenjena za izradu spojeva. Zahvaljujući svom sastavu, ACUSTICSLIM ima izvrsne odlike otpornosti na trganje, čvrstoće, nepropusnosti i parne brane, čime sprječava dizanje vlage. 54

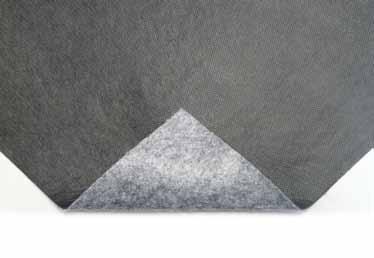

55 ACUSTIC FIBER TEHNIČKA SVOJSTVA ACUSTIC FIBER je materijal izrađen od poliesterske tkanine dobivene mehaničkim tkanjem, spojene s crnim netkanim tekstilom. Upotrebljava se kao zvučna izolacija ispod plivajućeg parketa/laminata i LVT-a (Luxury Vinyl Tiles) koji se polažu metodom užljebljivanja, bilo za nove konstrukcije kao i za popravke postojećih podova, na način da se polaže izravno na gotov pod. Zbog svoje visoke prozračnosti prikladan je za podove s podnim grijanjem. STANDARDNI FORMATI 1000 x x 2 mm nominalna debljina obloge 2 mm TEHNIČKI PODACI otpornost na trganje prozračan ISPITIVANJE IZOLACIJE OD TOPOTA PREMA UNI EN ISO NA UZORCIMA PROIZVODA ACUSTIC FIBER. Ispitivanje izolacije od topota prema UNI EN ISO na uzorcima proizvoda ACUSTIC FIBER, s podom od betonskih blokova i estrihom za niveliranje poda od oko 7 cm. Poboljšanje zvučne izolacije od topota određeno je kao razlika rezultata ispitivanja provedenog iznad modularnog laminiranog parketa debljine 15 mm i vrijednosti dobivene polaganjem uređaja za topot izravno na goli pod L n,w=l n,0,w-l n,w. U skladu s UNI EN ISO (stavak ), sveukupan sustav izrađen od otpornog materijala koji je izolator za topot i plivajućeg estriha smatra se istovrijednim podnoj oblozi. L n,w=30db 55

56 POSTOJEĆI POD BEZ ZVUČNE IZOLACIJE L n,w=89db POSTOJEĆI POD SA ZVUČNOM IZOLACIJOM L n,w=59db SPECIFIKACIJE ACUSTIC FIBER je materijal izrađen od poliesterske tkanine dobivene mehaničkim tkanjem, spojene s crnim netkanim tekstilom. Upotrebljava se kao zvučna izolacija ispod plivajućeg parketa/laminata i LVT-a (Luxury Vinyl Tiles) koji se polažu metodom užljebljivanja, bilo za nove konstrukcije kao i za popravke postojećih podova, na način da se polaže izravno na gotov pod. Zbog svoje visoke prozračnosti prikladan je za podove s podnim grijanjem. 56

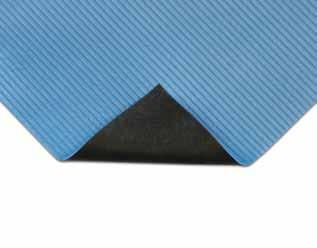

57 ACUSTIC PE Polipropilen deblj. 2 mm TEHNIČKA SVOJSTVA ACUSTIC PE je materijal izrađen od plavog modificiranog ekspandiranog materijala na bazi polipropilena, gustoće 57 kg/m3, visoke tlačne čvrstoće i debljine 2 mm. Upotrebljava se kao izolacijski materijal na način da se prostirka umetne ispod završne drvene obloge, bilo za nove konstrukcije kao i za popravke postojećih podova, izravnim polaganjem na gotov pod. STANDARDNI FORMATI 1000 x x 2 mm nominalna debljina obloge 2 mm TEHNIČKI PODACI gustoća 57kg/m3 otpornost na trganje nepropusnost, parna brana toplinska provodnost pri 22,5 C = 0,0305 W/mK INDEKS SMANJENJA BUKE: L n,w=20 db SPECIFIKACIJE ACUSTIC PE je materijal izrađen od plavog modificiranog ekspandiranog materijala na bazi polipropilena, gustoće 57 kg/m3, visoke tlačne čvrstoće i debljine 2 mm. Upotrebljava se kao izolacijski materijal na način da se prostirka umetne ispod završne drvene obloge, bilo za nove konstrukcije kao i za popravke postojećih podova, izravnim polaganjem na gotov pod. 57

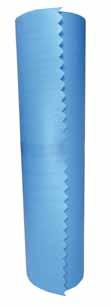

58 ACUSTIC P2 Polipropilen deblj. 2 mm TEHNIČKA SVOJSTVA ACUSTIC P2 je materijal izrađen od plavog modificiranog ekspandiranog materijala na bazi polipropilena, gustoće 35 kg/m3, visoke tlačne čvrstoće i debljine 2 mm. Upotrebljava se kao izolacijski materijal na način da se prostirka umetne ispod završne drvene obloge, bilo za nove konstrukcije kao i za popravke postojećih podova, izravnim polaganjem na gotov pod. STANDARDNI FORMATI 1000 x x 2 mm nominalna debljina obloge 2 mm TEHNIČKI PODACI gustoća 35 kg/m3 otpornost na trganje nepropusnost, parna brana toplinska provodnost pri 22,5 C = 0,04 W/mK INDEKS SMANJENJA BUKE: L n,w=16,5 db SPECIFIKACIJE ACUSTIC P2 je materijal izrađen od plavog modificiranog ekspandiranog materijala na bazi polipropilena, gustoće 35 kg/m3, visoke tlačne čvrstoće i debljine 2 mm. Upotrebljava se kao izolacijski materijal na način da se prostirka umetne ispod završne drvene obloge, bilo za nove konstrukcije kao i za popravke postojećih podova, izravnim polaganjem na gotov pod. 58

59 ACUSTIC WOOL EKOLOŠKA GRADNJA Kraft papir Čista ovčja runska vuna TEHNIČKA SVOJSTVA ACUSTIC WOOL je prirodni materijal izrađen od filca čiste ovčje runske vune, spojenog s kraft papirom. Upotrebljava se kao zvučna izolacija ispod plivajućeg parketa/laminata, bilo za nove konstrukcije kao i za popravke postojećih podova, izravnim polaganjem na gotov pod. STANDARDNI FORMATI 900 x x 2 mm nominalna debljina obloge 2 mm TEHNIČKI PODACI kraft papir: 80 g/m2 gustoća vune: 90 kg/m3 otpornost na propusnost topline: 0,09 m2 x k:w razred zapaljivosti: B1 INDEKS SMANJENJA BUKE: L n,w=21db ODREĐIVANJE DINAMIČKE KRUTOSTI PREMA UNI EN Dinamička krutost: MN/m 3 =59 SPECIFIKACIJE ACUSTIC WOOL je prirodni materijal izrađen od filca čiste ovčje runske vune, spojenog s kraft papirom. Upotrebljava se kao zvučna izolacija ispod parketa u ekološkoj gradnji jer je izrađen od potpuno prirodnih materijala. Ima izvrsna svojstva za izradu plivajućih podova. 59

60 PLOČE ZA ZVUČNU IZOLACIJU I APSORPCIJU ZVUKA ZA KROVOVE

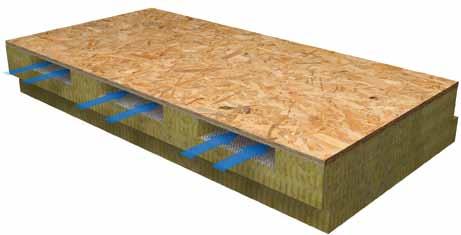

61 ISOVENT TERMO ACUSTIC EKOLOŠKA GRADNJA SISTEMA ISOVENT TERMO ACUSTIC NS. RIF.:M B R E V E T TAT O PATENTIRANO TEHNIČKA SVOJSTVA Ploča za termoventilaciju i zvučnu izolaciju krova proizvedena od biorazgradive kamene vune s oznakom CE, u skladu s EN 13162:2001, dobivene od prirodnog kamena, taljenjem i motanjem vlakana. Odlikuje se visokom tlačnom čvrstoćom, odličnim toplinskim svojstvima i izvrsnim svojstvima zvučne apsorpcije. Zajamčena je njena otpornost na kemijske agense i otpornost na starenje materijala. Kamena vuna je biorazgradiva, u skladu s Napomenom Q europske Direktive 97/69/EZ koja je u Italiji usvojena godine, i nije štetna za zdravlje ljudi. U ventilacijske kanale montira se toplinski spojeno dvoslojno platno čija je vanjska strana (od PP-a) prekrivena aluminijem, kako bi se zajamčio vrlo visok koeficijent odbijanja topline. Sve se na kraju spaja na protukliznu ploču EUROSTRAND OSB. STANDARDNI FORMATI dimenzije ploča: 1200 x 1000, falcana standardne dostupne debljine: ( ) - ( ) ( ) - ( ) mm debljina OSB: 15 mm TEHNIČKI PODACI prema UNI EN 13162:2001 Izvještaj o ispitivanju br. C R5 od REAKCIJA NA POŽAR PREMA EN 13501: Euroklasa A1 TOPLINSKA PROVODNOST: = 0,040 W/mK GUSTOĆA: 165 kg/m3 TOPLINSKA OTPORNOST: prosječna debljina 75 mm RD = 1,87 m2k/w prosječna debljina 105 mm RD = 2,62 m2k/w prosječna debljina 125 mm RD = 3,12 m2k/w prosječna debljina 145 mm RD = 3,62 m2k/w SPECIFIČNA TOPLINA: Cp = 840 J/kgK TALIŠTE PROIZVODA: > 1000 C PAROPROPUSNOST: µ = 1,3-1,4 TLAČNA ČVRSTOĆA: ß 10 = 350 kg/m2 61

62 ISOVENT TERMO ACUSTIC LABORATORIJSKO ISPITIVANJE BR A/DC/ACU/08 OD LABORATORIJ ZA TEHNIČKU/AKUSTIČKU FIZIKU CSI Mjerenje zvučne izolacijske moći R prema metodologiji UNI EN ISO i procjena indeksa Rw prema UNI EN ISO Opis ispitanog elementa: Ploča EUROSTRAND OSB 12 mm Ventilacijski kanal 50 mm Ploča od kamene vune, gustoće 165 kg/m3, 100 mm Rezultat ispitivanja provedenog : Rw=37dB ISPITIVANJE NA GRADILIŠTU BR ACU-221-a OD Opis ispitanog elementa: daska od jele 22 mm parna brana 0,5 mm ISOVENT TERMO ACUSTIC 120 mm zrak 50 mm ploča OSB 15 mm hidroizolacijska folija s posipom 4 mm crjepovi 10 mm Rezultat ispitivanja: Dls,2m,nT,w=41dB SPECIFIKACIJE Ventilirani sustav za toplinsku i zvučnu izolaciju krova, Isovent Termo Acustic, izrađen je od profilirane, falcane ploče kamene vune, gustoće 165 kg/m3 i označen je oznakom CE. U ventilacijski se kanal polaže prozračna i vodonepropusna folija kako bi se vunu zaštitilo od vlage i vode. Sve se na kraju spaja na ploču EUROSTRAND OSB. Pravilno izrađeni proizvod Isovent Termo Acustic u skladu je s Dekretom predsjednika Vijeća ministara od i normom UNI o zvučnoj razredbi zgrada i uštedi energije prema Zakonodavnom dekretu 311/06. 62

63 ACUSTIC WR 40 Drvena vlakna EKOLOŠKA GRADNJA Gipsvlaknasta ploča Poliesterska vlakna TEHNIČKA SVOJSTVA Prozračan sustav za zvučnu izolaciju drvenih krovova koji odlikuju izvrsna svojstva toplinske i zvučne izolacije. Ta mu svojstva pridaje sastav od vlakana različitog podrijetla i gustoće (drvena vlakna i poliesterska vlakna) koja su spojena na gipsvlaknastu ploču specifične težine 1150 ± 50 kg/m 3. ACUSTIC WR 40 u širokoj je primjeni kao zvučni izolacijski materijal za krovove i šuplje zidove male mase koji stoga imaju male potrebe za akustikom. STANDARDNI FORMATI dimenzije ploča: 1200 x 2500 mm ukupna nominalna debljina 40 mm TEHNIČKI PODACI propusnost topline kroz ploču: 1,44 w/m2k toplinska otpornost ploče: 0,69 m2k/w nominalna težina ploče: 18 kg/m2 visoka prozračnost Opis ispitanog elementa: drvena vlakna 20 mm gipsvlaknasta ploča 10 mm poliesterska vata 10 mm Ispitivanje zvučne izolacije prema normi UNI EN ISO :2010 UNI EN ISO 717-1: 2013 Rezultat ispitivanja provedenog koeficijent zvučne izolacije: Rw=35dB 63

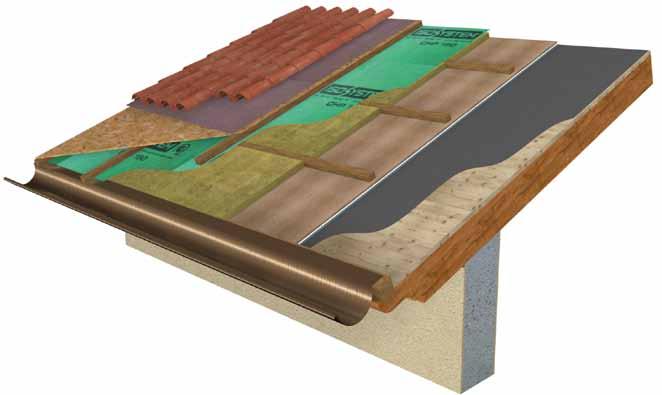

64 ACUSTIC WR 40 NAČIN MONTAŽE PROIZVODA ACUSTIC WR 40 Završni pokrov Prozračno platno Izolacija Drvena letva ACUSTIC WR 40 Prozračno platno Daska 22 mm SPECIFIKACIJE Za toplinsko-zvučnu izolaciju drvenih krovova i zidova u ekološkoj gradnji preporučuje se upotreba proizvoda ACUSTIC WR 40, prozračnog sustava za zvučnu izolaciju drvenih krovova koji odlikuju izvrsna svojstva toplinske i zvučne izolacije. Ta mu svojstva pridaje sastav od vlakana različitog podrijetla i gustoće (drvena vlakna i poliesterska vlakna) koja su spojena na gipsvlaknastu ploču specifične težine 1150 ± 50 kg/m 3. ACUSTIC WR 40 je u širokoj primjeni kao zvučni izolacijski materijal za drvene krovove. 64

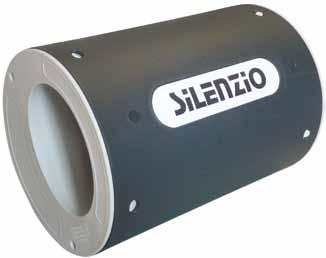

65 SILENZIO PRIGUŠIVAČ ZA VENTILACIJSKE OTVORE OPIS PROIZVODA Prigušivač je izrađen od antibakterijskih materijala otpornih na truljenje i plijesan. Instalira se umjesto ventilacijskih otvora na fasade zgrada. Prigušivač je proizveden od plastičnih materijala koji ostaju nepromijenjeni tijekom vremena i jamči smanjivanje buke od 45 db, što je dokazano ispitivanjem u štetnim uvjetima, održava kontinuirani protok zraka veći od 120 cm2, bez sužavanja. Za održavanje je dovoljno ukloniti ventilacijsku rešetku u zgradi, izvući prigušivač, očistiti otvor od mogućih naslaga prljavštine i ponovno ga umetnuti u ležište. Po svojem je obliku i akustičkim svojstvima u skladu sa sigurnosnim i akustičkim normama koje su trenutačno na snazi te ga se može upotrebljavati za nove konstrukcije ili renovacije. TEHNIČKA SVOJSTVA Sadržaj malog pakiranja: 1 prigušivač Sadržaj velikog pakiranja: 20 prigušivača Smanjenje buke: 45 db minimalna vrijednost dobivena u institutu Promjer prigušivača: 197 mm Promjer unutarnjeg kružnog elementa za apsorpciju zvuka: 127 mm Promjer zidnog otvora: 200 mm Dužina prigušivača: 275 mm Protok zraka: 120 cm2 sa stvarnim protokom zraka unutar prigušivača od 126 cm2 VALJAK OD EPS-a Profil od EPS-a za jednokratnu uporabu tijekom faze lijevanja betona za izradu otvora za prigušivač. Promjer valjka od EPS-a: 200 mm Dužina valjka: 275 mm 65

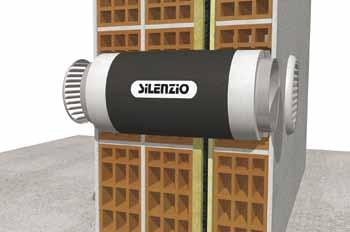

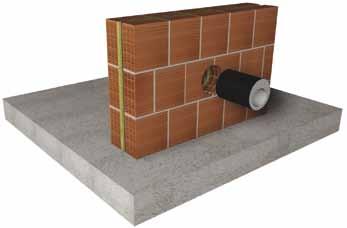

66 SILENZIO PRIGUŠIVAČ ZA VENTILACIJSKE OTVORE NAČIN MONTAŽE 1 Na zidu izraditi otvor promjera 200 mm 2 Umetnuti prigušivač u otvor 3 Po potrebi nanijeti žbuku 4 Umetnuti rešetke Ako je zid deblji od 40 cm, razliku nadoknaditi umetanjem (ispred ili iza prigušivača) toplinski i zvučno izoliranog prstena od materijala EPS TER- MOSTYR i potom umetnuti cijev od ekspandiranog PE koja se može lako zapuniti. Napomena: Navedeni dodaci (prsten od materijala EPS TERMOSTYR i cijev od ekspandiranog PE) isporučuju se zasebno. Prigušivač se ne prodaje s rešetkama. 66

67 DODACI ZA UKLANJANJE ZVUČNIH MOSTOVA Polietilen zatvorenih ćelija Polietilen zatvorenih ćelija Samoljepljiva površina Tvornički rezano ACUSTIC BAND je tvornički rezana samoljepljiva traka za odvajanje estriha, izrađena od polietilena zatvorenih ćelija, debljine 8 mm, gustoće 25/30 kg/m3. Dimenzije: visina 150 mm, dužina 50 m, tvornički rezano 50/100 mm. Dimenzije: visina 200 mm, dužina 50 m, tvornički rezano 50/150 mm. ACUSTIC BAND N je ljepljiva traka s rubnicom od najlona za odvajanje estriha na podovima sa sustavima podnog grijanja. Dimenzije: visina 150/200 mm, dužina 50 m. Polietilen zatvorenih ćelija Tvornički oblikovano Polietilen zatvorenih ćelija Tvornički oblikovano ACUSTIC BAND L je samoljepljiva traka za odvajanje estriha, tvornički oblikovana u oblik slova L, izrađena od polietilena zatvorenih ćelija, debljine 6 mm, gustoće 25/30 kg/m3. Dimenzije: visina 100/150/200 mm, osnova 100, dužina 2 m. ACUSTIC BAND 90 je samoljepljiva traka za odvajanje estriha na unutarnjim kutovima, tvornički oblikovana, izrađena od polietilena zatvorenih ćelija, debljine 6 mm, gustoće 25/30 kg/m3. Dimenzije: visina 100 mm, osnova 50 mm, dužina stranica 160 x 160 mm. Polietilen zatvorenih ćelija Tvornički oblikovano Polietilen zatvorenih ćelija Tvornički oblikovano ACUSTIC BAND 270 je samoljepljiva traka za odvajanje estriha na vanjskim kutovima, tvornički oblikovana, izrađena od polietilena zatvorenih ćelija, debljine 6 mm, gustoće 25/30 kg/m3. Dimenzije: visina 100 mm, osnova 50 mm, dužina stranica 130 x 130 mm. ACUSTIC BAND C je samoljepljiva traka za odvajanje estriha na dovratnicima, tvornički oblikovana u oblik slova C, izrađena od polietilena zatvorenih ćelija, debljine 6 mm, gustoće 25/30 kg/m3. Dimenzije: visina 100 mm, osnova 50 mm, dužina stranica 100 x 100 mm, ukupna širina 100 mm. Polietilen zatvorenih ćelija Ljepljiva površina ACUSTIC BAND G je samoljepljiva traka za spojeve, izrađena od polietilena zatvorenih ćelija, debljine 3 mm, gustoće 25/30 kg/m3. Dimenzije: visina 50/100/200 mm, dužina 25 m. ACUSTIC BAND D je ljepljiva brtva za odvajanje kutne letvice, izrađena od polietilena zatvorenih ćelija, debljine 1 mm, gustoće 58 kg/m3. Dimenzije: visina 10 mm, dužina role 20 m. 67

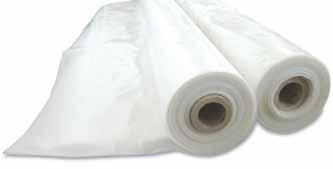

68 DODACI ZA UKLANJANJE ZVUČNIH MOSTOVA Polietilen zatvorenih ćelija Polietilen zatvorenih ćelija a Ljepljiva površina SONIK je izolacijska folija za odvodne cijevi u graditeljstvu, izrađena od ekspandiranog polietilena zatvorenih ćelija, debljine 5/10 mm. SONIK LJEPLJIVA TRAKA je ljepljiva traka za prekrivanje spojeva, izrađena od polietilena zatvorenih ćelija, debljine 5 mm. Polietilen zatvorenih ćelija Ljepljiva površina ACUSTIC BAND GX je umetak za dilataciju i odvajanje, izrađen od samoljepljivog ekstrudiranog PE, debljine 8 mm, gustoće 50 kg/m3. Dimenzije: visina 100 mm, osnova 30 mm, dužina 2000 mm. Folija od polipropilena, upotrebljava se kako bi se spriječila mogućnost prodora vode i cementa, prisutnih u završnom estrihu, u međuprostore donjeg sloja. Sintetičko monokomponentno ljepilo koje stvrdnjava u doticaju s vodom, brzo se vezuje, bez mirisa, bez silikona i izocijanata, proizvedeno na bazi smola s visokom moći lijepljenja. Preko njega se može nanositi boja, a odlikuje ga i izvrsna otpornost na atmosferilije i UV zrake. Sintetičko ljepilo tvori snažan i elastičan film, prikladan za međusobno lijepljenje metala, nehrđajućeg čelika, aluminija, cementa, drva, stakla, metakrilata, PVC-a i ostalih plastičnih materijala, kao i za lijepljenje istovrsnih navedenih materijala. Idealno je i za uporabu u građevinskoj industriji za brtvljenje i lijepljenje profila, dekorativnih ploča, izolacijskih materijala, pločica, mramora itd. Proizvod je proizveden bez formaldehida i u skladu je s normama 2002/95/EZ i 2003/11/EZ te njihovim izmjenama i dopunama (Direktiva RoHS). ISO COLL je tvornički zamiješani suhi mort koji se sastoji od Portland cementa visoke kvalitete, odabranih pijesaka, smola i aditiva koji mu poboljšavaju obradivost i prianjanje. Proizvod odgovara zahtjevima navedenim u Smjernicama za europsko tehničko dopuštenje ETAG 004 (European Technical Approval Guideline) i dodijeljena mu je prestižna oznaka kvalitete ITC-CNR za ljepila i žbuke za povezane sustave za vanjsku toplinsku izolaciju (External Thermal Insulation Composite System - ETICS). Proizvod je sive boje, no dostupan je i u bijeloj izvedbi. Proizvod je idealan za lijepljenje i žbukanje izolacijskih ploča od ekspandiranog polistirena (EPS), pečenog ekspandiranog pluta i kamene vune. 68

69 METODE POLAGANJA MATERIJALA ISOSYSTEM ISPOD ESTRIHA I ISPOD PARKETA

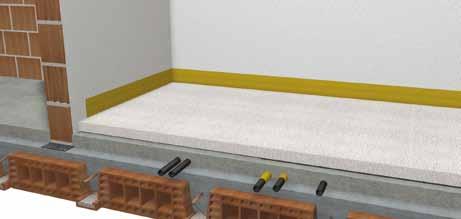

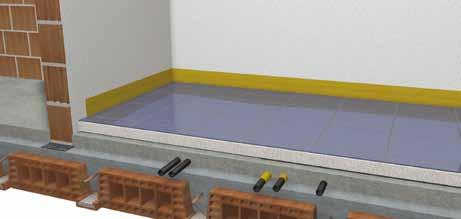

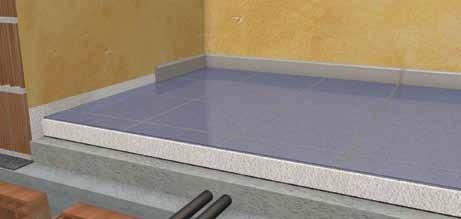

70 ACUSTIC SYSTEM 7/10 METODA POLAGANJA MATERIJALA ACUSTIC SYSTEM 7/10 Estrih od lakog betona Tehničke instalacije instalirati i pričvrstiti na nosivi pod te ih na odgovarajući način prekriti lakim materijalom, pri čemu treba nastojati izraditi ravnu površinu. Acustic System 7/10 Polaganje obloge Acustic System 7/10, pri čemu valja paziti da ljepljivi rub, koji postoji na jednoj strani role, u potpunosti preklopite preko prethodno položenog sloja. Tijekom polaganja bijeli polietilen mora biti okrenut prema dolje, kako je prikazano na slici. Obodna traka Acustic Band Primjena obodne trake ACUSTIC BAND kako bi se izradilo odvajanje plivajućeg poda od zidova. ACUSTIC BAND je tvornički rezana traka s fiksnim dimenzijama ljepljivog dijela koji se lijepi na prethodno položenu oblogu (5 cm); dimenzije dijela koji se lijepi na zid mogu biti različite (10, 15, 20 cm). Nakon što traku položite na mjesto, uklonite zaštitnu foliju i zalijepite traku na prethodno položeni materijal. U kutovima i vratima preporučuje se uporaba trake ACUSTIC BAND 90/270/C. Armirani estrih Izvedba plutajućeg poda od pijeska i cementa, armiranog mrežom izrađenom elektrootpornim zavarivanjem. Debljina mora biti najmanje 5 cm kako bi se izbjeglo nastajanje pukotina i izbjegao rizik od narušavanja stabilnosti i čvrstoće poda. Veće debljine poboljšavaju zvučnu izolacijsku moć rješenja. 70

71 ACUSTIC SYSTEM 7/10 METODA POLAGANJA MATERIJALA ACUSTIC SYSTEM 7/10 Pod Polaganje bilo koje vrste poda nakon dozrijevanja završnog estriha. Kod zatvaranja fuga valja posebno paziti da ne dođe do doticaja između zidova i brtvila: brtvilo se treba doticati rubnice. Orezivanje obodne trake Kada je brtvljenje završeno i suho, orezati suvišne krajeve rubnice. Ako kutna letvica nije od drva, nastojite ostaviti najmanje 1 mm razmaka od razine poda kako biste postigli sigurnu odvojenost kutne letvice i poda. Kutna letvica U slučajevima kada se upotrebljava kutna letvica od keramike, ona treba biti postavljena iznad ACUSTIC BAND D kako bi se izbjegli zvučni mostovi. 71

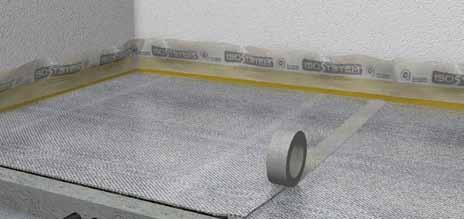

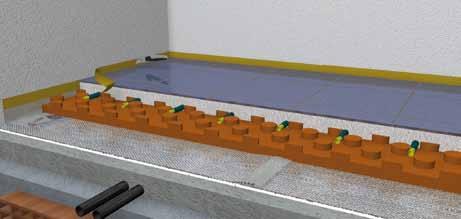

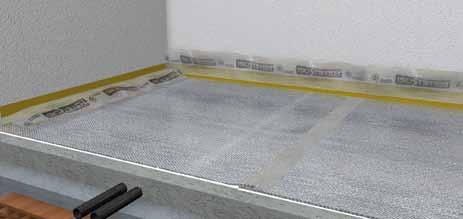

72 FONOROLL EXTRA PLUS METODA POLAGANJA MATERIJALA FONOROLL EXTRA PLUS SA SUSTAVOM PODNOG GRIJANJA Estrih od lakog betona i Acustic Band N Tehničke instalacije instalirati i pričvrstiti na nosivi pod te ih na odgovarajući način prekriti lakim materijalom, pri čemu treba nastojati izraditi ravnu površinu. Potom se primjenjuje obodna traka ACUSTIC BAND N kako bi se izradilo odvajanje plivajućeg poda od zidova. Žuti ljepljivi dio od polietilena lijepi se na prethodno nanesenu žbuku. Dio od najlona ostavlja se podignutim za naknadno polaganje materijala. Fonoroll Extra Plus Polaganje obloge Fonoroll Extra Plus, pri čemu valja paziti da rub jedne strane role u potpunosti preklopite preko prethodno položenog sloja. Tijekom polaganja bijeli materijal (poliesterska tkanina) mora biti okrenut prema dolje, kako je prikazano na slici. Lijepljenje trake preko spojeva Važno je nalijepiti traku ACUSTIC BAND G preko spojeva kako biste izbjegli rizik od nastajanja zvučnih mostova između poda i estriha. Acustic Band N U ovoj fazi se polaže na tlo suvišni dio najlona trake ACUSTIC BAND N koju ste prethodno ostavili podignutom uza zid. 72

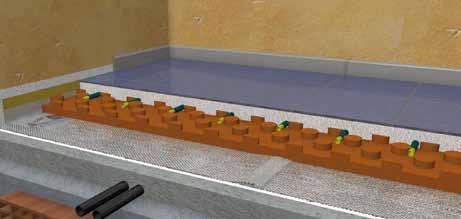

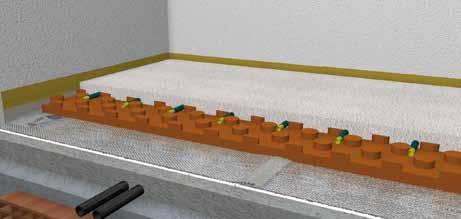

73 FONOROLL EXTRA PLUS METODA POLAGANJA MATERIJALA FONOROLL EXTRA PLUS SA SUSTAVOM PODNOG GRIJANJA Ploče za sustav podnog grijanja i armirani estrih Polaganje ploča za sustav podnog grijanja i izvedba plutajućeg poda od pijeska i cementa, armiranog mrežom izrađenom elektrootpornim zavarivanjem. Debljina mora biti najmanje 5 cm kako bi se izbjeglo nastajanje pukotina i izbjegao rizik od narušavanja stabilnosti i čvrstoće poda. Veće debljine poboljšavaju zvučnu izolacijsku moć rješenja. Pod Polaganje bilo koje vrste poda nakon dozrijevanja završnog estriha. Kod zatvaranja fuga valja posebno paziti da ne dođe do doticaja između zidova i brtvila: brtvilo se treba doticati rubnice. Orezivanje obodne trake Kada je brtvljenje završeno i suho, orezati suvišne krajeve rubnice. Ako kutna letvica nije od drva, nastojite ostaviti najmanje 1 mm razmaka od razine poda kako biste postigli sigurnu odvojenost kutne letvice i poda. Kutna letvica Polaganje kutne letvice od drva ili keramike. 73

74 METODA POLAGANJA MATERIJALA FONOROLL PLUS FONOROLL PLUS Estrih od lakog betona Tehničke instalacije instalirati i pričvrstiti na nosivi pod te ih na odgovarajući način prekriti lakim materijalom, pri čemu treba nastojati izraditi ravnu površinu. Fonoroll Plus Polaganje obloge Fonoroll Plus, pri čemu valja paziti da rub jedne strane role u potpunosti preklopite preko prethodno položenog sloja. Tijekom polaganja bijeli materijal (poliesterska tkanina) mora biti okrenut prema dolje, kako je prikazano na slici. Lijepljenje trake preko spojeva Važno je nalijepiti traku ACUSTIC BAND G preko spojeva kako biste izbjegli rizik od nastajanja zvučnih mostova između poda i estriha. Obodna traka Acustic Band Primjena obodne trake ACUSTIC BAND kako bi se izradilo odvajanje plivajućeg poda od zidova. Acustic Band je tvornički rezana traka: dio koji se lijepi na pod fiksnih je dimenzija, a dimenzije dijela koji se lijepi na zid mogu biti različite (10, 15, 20 cm). Najprije ju položite na željeno mjesto i potom je, nakon uklanjanja zaštitne folije, zalijepite na prethodno položeni materijal. U kutovima i vratima preporučuje se uporaba trake ACUSTIC BAND 90/270/C. 74

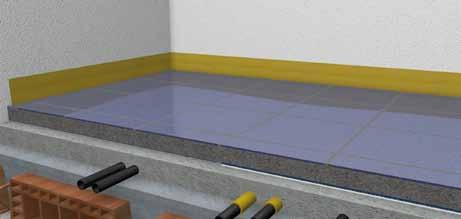

75 METODA POLAGANJA MATERIJALA FONOROLL PLUS FONOROLL PLUS Armirani estrih Izvedba plutajućeg poda od pijeska i cementa, armiranog mrežom izrađenom elektrootpornim zavarivanjem. Debljina mora biti najmanje 5 cm kako bi se izbjeglo nastajanje pukotina i izbjegao rizik od narušavanja stabilnosti i čvrstoće poda. Veće debljine poboljšavaju zvučnu izolacijsku moć rješenja. Pod Polaganje bilo koje vrste poda nakon dozrijevanja završnog estriha. Kod zatvaranja fuga valja posebno paziti da ne dođe do doticaja između zidova i brtvila: brtvilo se treba doticati rubnice. Orezivanje obodne trake Kada je brtvljenje završeno i suho, orezati suvišne krajeve rubnice. Ako kutna letvica nije od drva, nastojite ostaviti najmanje 1 mm razmaka od razine poda kako biste postigli sigurnu odvojenost kutne letvice i poda. Kutna letvica Polaganje kutne letvice od drva ili keramike. 75

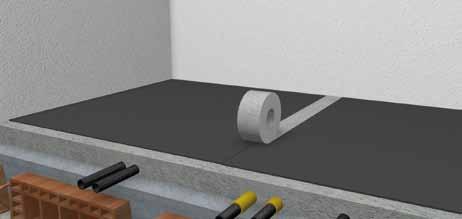

76 FONOROLL F METODA POLAGANJA MATERIJALA FONOROLL F Estrih od lakog betona Tehničke instalacije instalirati i pričvrstiti na nosivi pod te ih na odgovarajući način prekriti lakim materijalom, pri čemu treba nastojati izraditi ravnu površinu. Fonoroll F Polaganje obloge Fonoroll F, pri čemu valja paziti da se materijal ne preklapa nego da krajevi budu približeni jedan drugome. Lijepljenje trake preko spojeva Važno je nalijepiti traku ACUSTIC BAND G preko spojeva kako biste izbjegli rizik od nastajanja zvučnih mostova između poda i estriha. Obodna traka Acustic Band Primjena obodne trake ACUSTIC BAND kako bi se izradilo odvajanje plivajućeg poda od zidova. Acustic Band je tvornički rezana traka: dio koji se lijepi na pod fiksnih je dimenzija, a dimenzije dijela koji se lijepi na zid mogu biti različite (10, 15, 20 cm). Najprije ju položite na željeno mjesto i potom je, nakon uklanjanja zaštitne folije, zalijepite na prethodno položeni materijal. U kutovima i vratima preporučuje se uporaba trake ACUSTIC BAND 90/270/C 76

77 FONOROLL F METODA POLAGANJA MATERIJALA FONOROLL F Armirani estrih Izvedba plutajućeg poda od pijeska i cementa, armiranog mrežom izrađenom elektrootpornim zavarivanjem. Debljina mora biti najmanje 5 cm kako bi se izbjeglo nastajanje pukotina i izbjegao rizik od narušavanja stabilnosti i čvrstoće poda. Veće debljine poboljšavaju zvučnu izolacijsku moć rješenja. Pod Polaganje bilo koje vrste poda nakon dozrijevanja završnog estriha. Kod zatvaranja fuga valja posebno paziti da ne dođe do doticaja između zidova i brtvila: brtvilo se treba doticati rubnice. Orezivanje obodne trake Kada je brtvljenje završeno i suho, orezati suvišne krajeve rubnice. Ako kutna letvica nije od drva, nastojite ostaviti najmanje 1 mm razmaka od razine poda kako biste postigli sigurnu odvojenost kutne letvice i poda. Kutna letvica Polaganje kutne letvice od drva ili keramike. 77

78 ISORUBBER METODA POLAGANJA MATERIJALA ISORUBBER Estrih od lakog betona Tehničke instalacije instalirati i pričvrstiti na nosivi pod te ih na odgovarajući način prekriti lakim materijalom, pri čemu treba nastojati izraditi ravnu površinu. Isorubber Polaganje obloge Isorubber, pri čemu valja paziti da se materijal ne preklapa nego da krajevi budu približeni jedan drugome. Lijepljenje trake preko spojeva Važno je nalijepiti traku ACUSTIC BAND G preko spojeva kako biste izbjegli rizik od nastajanja zvučnih mostova između poda i estriha. Obodna traka Acustic Band Primjena obodne trake ACUSTIC BAND kako bi se izradilo odvajanje plivajućeg poda od zidova. Acustic Band je tvornički rezana traka: dio koji se lijepi na pod fiksnih je dimenzija, a dimenzije dijela koji se lijepi na zid mogu biti različite (10, 15, 20 cm). Najprije ju položite na željeno mjesto i potom je, nakon uklanjanja zaštitne folije, zalijepite na prethodno položeni materijal. U kutovima i vratima preporučuje se uporaba trake ACUSTIC BAND 90/270/C. 78

79 ISORUBBER METODA POLAGANJA MATERIJALA ISORUBBER Armirani estrih Izvedba plutajućeg poda od pijeska i cementa ili samonivelirajućeg poda, armiranog mrežom izrađenom elektrootpornim zavarivanjem. Debljina mora biti od 4 do 6 cm kako bi se izbjeglo nastajanje pukotina i izbjegao rizik od narušavanja stabilnosti i čvrstoće poda. Veće debljine poboljšavaju zvučnu izolacijsku moć rješenja. Pod Polaganje bilo koje vrste poda nakon dozrijevanja završnog estriha. Kod zatvaranja fuga valja posebno paziti da ne dođe do doticaja između zidova i brtvila: brtvilo se treba doticati rubnice. Orezivanje obodne trake Kada je brtvljenje završeno i suho, orezati suvišne krajeve rubnice. Ako kutna letvica nije od drva, nastojite ostaviti najmanje 1 mm razmaka od razine poda kako biste postigli sigurnu odvojenost kutne letvice i poda. Kutna letvica Polaganje kutne letvice od drva ili keramike. 79

80 ACUSTIC SLIM METODA POLAGANJA MATERIJALA ACUSTIC SLIM Estrih od lakog betona i armirani estrih Tehničke instalacije instalirati i pričvrstiti na nosivi pod te ih na odgovarajući način prekriti lakim materijalom, pri čemu treba nastojati izraditi ravnu površinu. Nakon toga izraditi plutajući pod od pijeska i cementa ili samonivelirajući pod, armiran mrežom izrađenom elektrootpornim zavarivanjem. Polaganje najlona Polaganje najlona koji vrši funkciju parne brane. Acustic slim Polaganje obloge Acustic slim, pri čemu valja paziti da se materijal ne preklapa nego da krajevi budu približeni jedan drugome. Lijepljenje trake preko spojeva Važno je nalijepiti odgovarajuću ljepljivu traku od netkanog tekstila (isporučenu s proizvodom) preko spojeva kako biste izbjegli rizik od nastajanja zvučnih mostova između poda i estriha. 80

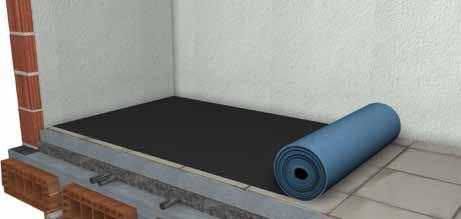

81 ACUSTIC SLIM METODA POLAGANJA MATERIJALA ACUSTIC SLIM Polaganje podne obloge od drva ili laminata Podnu oblogu od drva ili laminata položite na plivajući način (bez ljepila). Kutna letvica Polaganje kutne letvice od drva. Polaganje na postojeći pod Polaganje obloge Acustic Slim na postojeći pod omogućuje značajnu uštedu vremena i rada jer se izbjegava uklanjanje stare podne obloge. 81

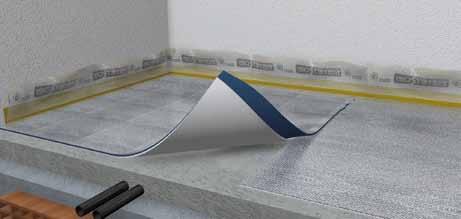

82 METODA POLAGANJA MATERIJALA ACUSTIC FIBER SA SUSTAVOM PODNOG GRIJANJA ACUSTIC FIBER Estrih od lakog betona i sustav podnog grijanja i polaganje najlona Tehničke instalacije instalirati i pričvrstiti na nosivi pod te ih na odgovarajući način prekriti lakim materijalom, pri čemu treba nastojati izraditi ravnu površinu. Nakon toga položiti ploče za sustav podnog grijanja s odgovarajućim spiralama i potom ih prekriti lakim materijalom, pri čemu treba nastojati izraditi ravnu površinu, te na kraju položiti najlon. Acustic fiber Polaganje obloge Acustic fiber iznad najlona, pri čemu valja paziti da se materijal ne preklapa nego da krajevi budu približeni jedan drugome. Polaganje materijala vrši se tako da crni dio netkanog tekstila bude okrenut prema gore. Lijepljenje trake preko spojeva Važno je nalijepiti odgovarajuću ljepljivu traku od netkanog tekstila preko spojeva kako biste izbjegli rizik od nastajanja zvučnih mostova između poda i estriha. Polaganje podne obloge od LVT-a (Luxury Vinyl Tiles) / drva / laminata Podnu oblogu od drva, laminata ili LVT-a položite na plivajući način (bez ljepila). 82

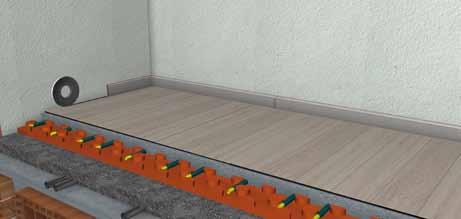

83 METODA POLAGANJA MATERIJALA ACUSTIC FIBER SA SUSTAVOM PODNOG GRIJANJA ACUSTIC FIBER Kutna letvica U slučajevima kada se upotrebljava kutna letvica od keramike, ona treba biti postavljena iznad ACUSTIC BAND D kako bi se izbjegli zvučni mostovi. 83
