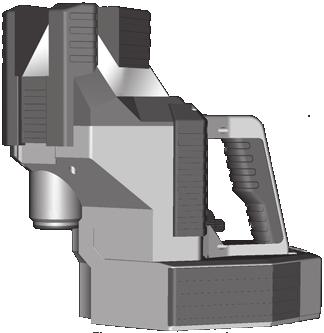

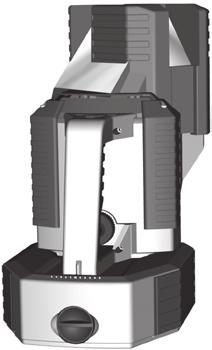

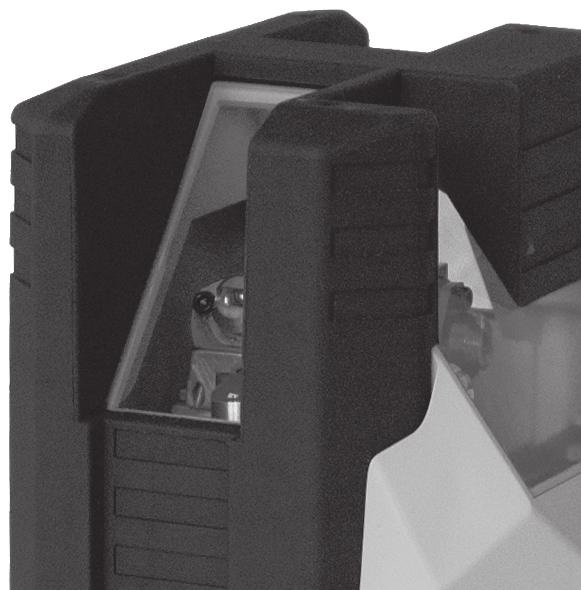

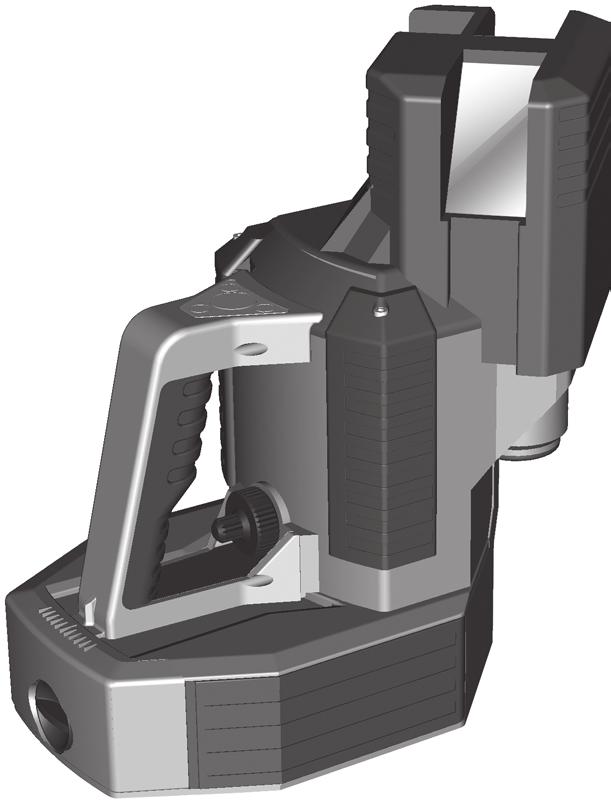

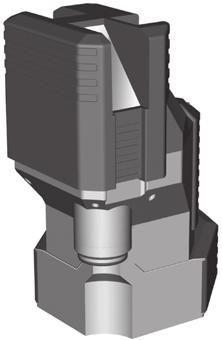

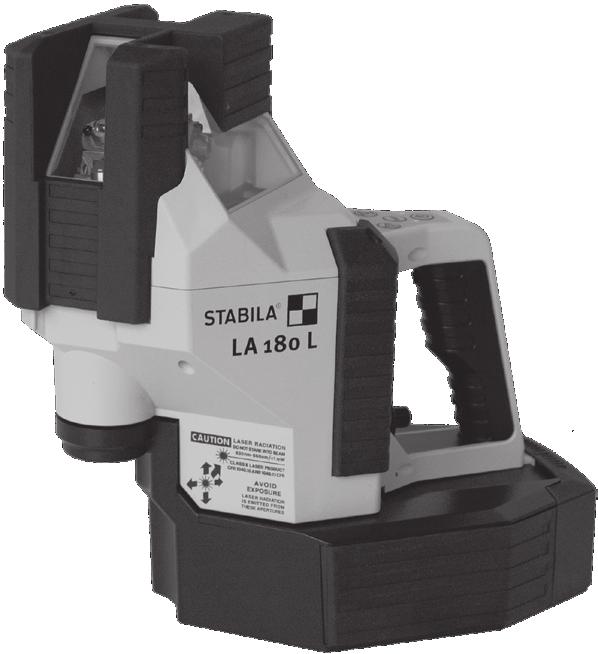

6 sk Návod na obsluhu STIL-L90L / L 80L sú ľahko ovládateľné multilíniové lasery. Sú samonivelačné v rozsahu ± 5 a umožňujú rýchlu, precíznu niveláciu. Vodorovne a zvisle premietané laserové priamky slúžia na exaktné práce. L 80L je vybavený motorickým jemným nastavením polohy uhla 90. Impulzové laserové priamky umožňujú práce na väčšie vzdialenosti so špeciálnym líniovým prijímačom (-> Návod na obsluhu líniového prijímača) Snažili sme sa o čo najasnejšie a najakceptovateľnejšie vysvetlenie zaobchádzania a fungovania prístroja. k sme napriek tomu nezodpovedali na všetky Vaše otázky, na nasledujúcom telefónnom čísle je Vám kedykoľvek k dispozícii telefonické poradenstvo: 0049 / / Časti prístroja () Prepínač : (a) Tlačidlo : zapnuté / vypnuté (b) Tlačidlo : automatická nivelácia zap/vyp manuálny režim (c) Tlačidlo: horizontálna línia zap/vyp (d) Tlačidlo: vertikálne línie zap/vyp () LED na indikovanie: (a) LED zelená: prevádzková funkcia ZPN. resp. PRIPR. / V PORIDKU (b) LED červená: napätie batérií a nadmerná teplota (3a) Výstupný otvor na vodorovnej a zvislej laserovej línii (3b)Otvor pre výstup lúča na určovanie zvislej polohy (4) Puzdra batérií (5) Horná časť (6) Nastavovacia skrutka: Jemné nastavenie zamerania zvislých laserových priamok (7) Ochrana proti nárazom (8) závit 5/8 na pripojenie statívu Len L80L : (9) Prijímač REC 40 Line RF Program recyklácie pre našich zákazníkov z EÚ: STIL ponúka na základe predpisov WEEE program likvidácie elektronických výrobkov po ukončení doby ich životnosti. Podrobnejšie informácie získate na stránke: 0049 / 6346 / 309-0

7 Poznámka: LSEROVÉ ŽIRENIE U laserových prístrojov druhej triedy je oko pri NEHĽDIEŤ N LÚČ náhodnom, krátkodobom pohľade do laserového lúča obvykle chránené zatváracím reflexom < mw LSER TRIEDY P0 λ = nm šošovky a/alebo reflexným odvrátením. k laserový lúč EN : zasiahne oko, vedome zavrite oči a hlavu ihneď odvráťte od lúča. Nepozerajte sa do priameho alebo odrazeného lúča. Laserové okuliare, ktoré je mo{né získať k laserovým prístrojom, neplnia ochrannú funkciu. Slúžia na zabezpečenie lepšej vidite nosti laserového svetla. k sa pri obsluhe a nastavovaní používajú iné než na tomto mieste uvedené zariadenia, alebo ak boli využité iné postupy, môže to viesť k nebezpečnej expozícii žiareniu. Úpravy ( zmeny ) laserového zariadenia sú neprípustné. Tento návod na použitie uschovajte a ak laserové zariadenie odovzdávate ďalším osobám, priložte ho k nemu. Laserovým lúčom nemierte na osoby! Prístroj sa nesmie dostať do rúk deťom! Hlavné oblasti použitia: Prevádzkové režimy: L90L / L 80L sa dá používať v druhoch prevádzky:. ako samonivelačný líniový laser - na horizontálnu niveláciu - na zvislé zameranie - na určovanie zvislej polohy - na vytvorenie uhlov 90. ako laserový prístroj na značkovacie práce bez nivelizačnej funkcie Pracovný režim s automatickou nivelizáciou: Uvedenie do prevádzky Pomocou zapínača/vypínača (a) sa prístroj zapína. Po zapnutí sa objavia zvislé laserové priamky a zvislica. k bola pred posledným vypnutím zapnutá len horizontálna laserová priamka, potom sa pri nasledujúcom zapnutí objaví len horizontálna laserová priamka. Laser sa automaticky zameria, kým blikajú laserové priamky (< 0 s). Frekvencia blikania: pomalá (a)

8 (c) C (d) Nastavenie druhu priamok: Prepínač (c): zapnutie/vypnutie horizontálnej laserovej priamky. Horizontálna laserová priamka sa dá vypnúť len vtedy, ak je zapnutá minimálne jedna zvislá laserová priamka! Horizontálna laserová priamka sa dá použiť napr. na niveláciu na dlhé vzdialenosti alebo na horizontálne zameranie častí stavby. Prepínač (d): postupne sa dajú zapnúť/vypnúť rôzne vertikálne laserové priamky. Súčasne sa zapne/vypne aj zvislica. Všetky vertikálne laserové priamky sa dajú vypnúť len vtedy, ak je horizontálna laserová priamka zapnutá! Opätovným stlačením prepínača d sa vertikálne laserové priamky zapnú v poslednej konštelácii. Jednotlivé vertikálne laserové priamky slúžia napr. na vyznačenie vertikálnych rovín alebo na vertikálne zameranie častí stavby. k je sklon príliš veľký, bliká laser a LED indikátor (zelený). laser bliká -> prístroj je v šikmej polohe + je mimo oblasti automatickej nivelácie + laser sa nedá automaticky nivelizovať Určovanie zvislej polohy: ko je opísané v časti Nastavenie druhu priamok, zapínajú sa minimálne vertikálne laserové priamky zvierajúce uhol 90. Priesečník týchto laserových priamok sa nachádza nad zvislicou smerom nadol, takže body sa dajú prenášať kolmo z podlahy na strop. Vytvorenie uhla 90 : ko je opísané v časti Nastavenie druhu priamok, zapínajú sa minimálne vertikálne laserové priamky zvierajúce uhol 90. Tento uhol 90 sa dá použiť napr. na odmeranie uhlov 90 alebo na vzájomné zameranie častí stavby do uhla 90. Nižšie opísané jemné nastavenie podstatne uľahčuje túto prácu.

9 Jemné nastavenie Pomocou nastavovacej skrutky sa dá horná časť otáčať o ± 5 okolo zvislej osi. Vďaka tomu sa dá zvislá laserová priamka presne nastaviť na referenčnú priamku. U L-80L sa dá jemné nastavenie vykonať aj pomocou prijímača. F Druh prevádzky bez nivelačnej funkcie Prepínač (b): nivelačná funkcia sa vypne. V tomto režime blikajú laserové priamky. Frekvencia blikania: rýchla (b) Kontrola kalibrácie Multilíniový laser L90L / L80L je koncipovaný pre stavebné použitie a výrobné priestory opustil v bezchybnom stave a presne nastavený. Tak ako u každého presného nástroja však treba pravidelne kontrolovať kalibráciu. Kontrola by sa mala vykonať pred každým začiatkom prác, najmä vtedy, keď bol prístroj vystavený prudkým otrasom. Vertikálna kontrola. Kontrola vertikálnej presnosti Pri tejto kontrole je potrebné vytvoriť referenciu. Pripevnite napr. olovnicu blízko steny. Laserový prístroj sa teraz umiestni pred túto referenčnú značku. S ňou sa následne porovná zvislá laserová línia. Na dĺžke,8 m by odchýlka stredu priamky multilíniového lasera od referenčnej značky nemala prekročiť mm. Túto vertikálnu kontrolu je potrebné vykonať jednotlivo pre všetky zvislé laserové priamky. mm D D D3.Kontrola zvislice. Inštalácia prístroja. Zapnutie prístroja tlačidlo (a) 3. Zapnutie vertikálnych laserových priamok tlačidlo (d). 4. Laser uveďte do takej polohy, aby bol zvislý laserový lúč zameraný dole na značku na podlahe. 5. Označte polohu laserového kríža na strope. 6. Otočte laser o 80 a zamerajte zvislý laserový lúč dole znovu na značku na podlahe. 7. Označte polohu laserového kríža na strope. 8. Odmerajte rozdiely D medzi oboma značkami na strope v smere X a Y, ktoré sa rovnajú dvojnásobku skutočnej chyby. Rozdiel pritom nesmie pri 6 m presiahnuť 4 mm! E (a) (d) E

10 H H C C L = 0m D H3 I C E D E I L = 0m I3

11 3. Kontrola presnosti uhlov vertikálnych priamok: Prekontrolovanie uhla 90 vertikálnych laserových priamok. L-90L, L-80L : Kontrola 90 uhla I I II 3. Vyberte miestnosť s minimálnou dĺžkou 0 m. Na jednom konci miestnosti označte bod na podlahe.. Zamerajte laser zvislým lúčom dole nad bodom. Zabezpečte, aby laserová priamka smerovala na opačný koniec miestnosti. 3. Označte približne uprostred miestnosti bod na podlahe. 4. Označte bod C na protiľahlej stene alebo na podlahe. 5. Presuňte L-90L (L-80L) k bodu a zamerajte laserovú priamku znovu na bod C. 6. Označte polohu D pravouhlej laserovej priamky na podlahe. Upozornenie: Kvôli zaručeniu presnosti by mala byť vzdialenosť z bodu do bodu, z bodu do bodu C a z bodu do bodu D rovnaká 7. Otočte L-90L (L-80L) o 90, tak aby bola laserová priamka zameraná na bod D. H H H3 8. Označte polohu E pravouhlej laserovej priamky čo najbližšie pri bode na podlahe. 9. Odmerajte vzdialenosť medzi bodmi a E. Dĺžka miestnosti alebo vzdialenosť medzi bodmi a C Uhly 90 sú správne kalibrované vtedy, ak je vzdialenosť medzi bodmi a E nasledovná: 0 m 0 m < 3,0 mm < 6,0 mm Len L-80L : Kontrola 90 uhla II prebieha pomocou rovnakej metódy len s laserovými priamkami a 3

12 G G (a) (c) (d) G3 G4 G5 Horizontálna kontrola. Horizontálna kontrola - vodorovnosª priamok Na horizontálnu kontrolu sú potrebné paralelné steny vo vzdialenosti minimálne 5 m. L90L / L80L postavte čo najbližšie pred stenu na horizontálnu plochu alebo ho namontujte na statív, prednou stranou smerom k stene. Zapnutie prístroja tlačidlo (a) 3. Zapnutie horizontálnej laserovej priamky tlačidlo (c) 4. Zapnutie vertikálnych laserových priamok tlačidlo (d). 5. Vyznačiť viditeľný laserový líniový kríž na stene (bod ). 6. Celý laserový prístroj otočiť o 80 bez zmeny výšky lasera. 7. Vyznačiť viditeľný laserový líniový kríž na stene (bod ). 8. Laserový prístroj teraz premiestniť tesne k stene. 9. Prístroj výškovo nastaviť tak, aby sa výška laserovej priamky zhodovala s bodom. 0. Otočte laser bez zmeny výšky o 80, aby sa laserový lúč premiestnil do blízkosti prvej značky na stene (krok 3 / bod ). Odmerajte vertikálnu vzdialenosť medzi bodom a bodom 3. Rozdiel pritom nesmie byť väčší než: S Maximálna povolená hodno 5 m,0 mm 0 m,0 mm 5 m 3,0 mm 0 m 4,0 mm I I (a) (c) I3. Horizontálna kontrola - sklon laserovej priamky Kontrola sklonu laserovej priamky a presnosti projekcie. Vyznačte na podlahe 3 body -3 vo vzájomnej vzdialenosti 5 m, ktoré ležia na jednej priamke.. Umiestnite laser vo vzdialenosti S = 5 m od priamky, presne pred prostrednú značku = poloha X 3. Zapnutie prístroja tlačidlo (a) 4. Zapnutie horizontálnej laserovej priamky tlačidlo (c) 5. Na vyznačených miestach odmerajte výšku laserovej priamky. Merania X - X3 6. Premiestnite prístroj. 7. Umiestnite laser vo vzdialenosti S = 5 m od priamky, presne pred prostrednú značku = poloha Y 8. Na vyznačených miestach odmerajte výšku laserovej priamky. Merania Y-Y3 Δ = X - Y Δ = X - Y Δ3 = X3 - Y3 S Δ ges alebo Δ ges Δ ges = Δ - Δ < ± mm Δ ges = Δ 3 - Δ < ± mm Pri výpočte zohľadňujte znamienko! 5 m,0 mm 7,5 m 3,0 mm 0 m 4,0 mm

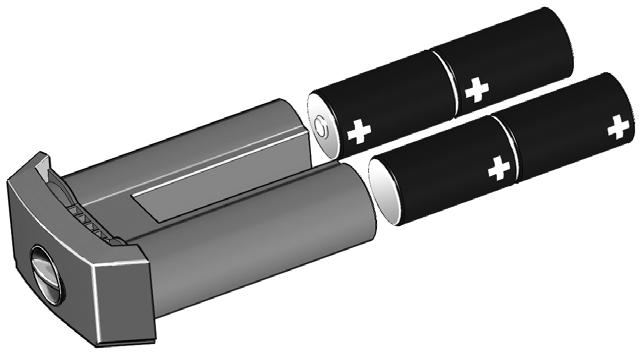

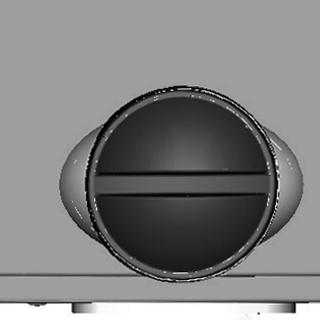

13 Len L-80L: Prihlásenie prijímača REC 40 Line RF k laserovému prístroju. Vypnite laserový prístroj (tlačidlo a).. Tlačidlá (c) a (d) podržte stlačené. 3. Zapnite laserový prístroj (tlačidlo a). 4: Laserový prístroj sa nachádza v prihlasovacom režime LED (červené a zelené) striedavo blikajú. 5. Na prijímači REC 40 Line RF stlačte tlačidlo utomatické jemné nastavenie (d). 6. Červené a zelené LED na laseri zablikajú 3 x na 3 sekundy: -> Prihlásenie bolo úspešné! (a) (c) (d) (d) Výmena batérií Otvorte puzdro na batérie (4) v smere šípky. Nové batérie vložiť v súlade s označením v puzdre batérií. Poznámka: k prístroj dlhší čas nepoužívate, vyberte batérie! 3 4 x,5 V alebo STIL monočlánky lkaline, akumulátorová jednotka veľkosť D, LR 0

14 Ukazovateľ prevádzkového stavu a hlásenia chýb prostredníctvom diód Svetelná dióda svieti na zeleno Svetelná dióda svieti na zeleno + laser bliká Svetelná dióda bliká na zeleno + laser bliká -> laser je v prevádzke -> laser sa automaticky nivelizuje -> prístroj je v šikmej polohe + je mimo oblasti automatickej nivelácie + laser sa nedá automaticky nivelizovať Svetelná dióda svieti na červeno -> laser je v prevádzke -> prudký pokles napätia batérií -> čoskoro bude potrebné vymeniť batérie Svetelná dióda svieti na červeno + laser bliká Svetelná dióda bliká na červeno + laser bliká Svetelné diódy blikajú na červeno + zeleno + laser nie je viditeµný Len L-80L: Svetelné diódy blikajú striedavo na červeno + zeleno Svetelné diódy blikajú 3x za 3 sekundy -> laser sa automaticky nivelizuje -> prudký pokles napätia batérií -> čoskoro bude potrebné vymeniť batérie -> prudký pokles napätia batérií -> prístroj je príliš šikmo + je mimo oblasti automatickej nivelácie + laser sa nedá automaticky nivelizovať -> Teplota v prístroji presiahla 50 C -> Laserové diódy boli kvôli ochrane pred prehriatím vypnuté -> Prístroj pred ďalšími prácami zatieniť -> Laser je vypnutý Prístroj sa nachádza v prihlasovacom režime Prihlásenie bolo úspešné Prístroj neskladujte vo vlhkom prostredí! Prístroj a prepravnú schránku v prípade potreby najskôr vysušte. Neponárajte laser do vody! Nepriskrutkovať!
