1 VÝROBA SORTIMENTOV A MANIPULÁCIA SO SUROVÝM DREVOM NA SKLADOCH DREVA Ing. Martin Lieskovský, PhD. Katedra lesnej ťažby, logistiky a meliorácií

2 Sklady dreva sú v technologickom procese výroby sortimentov surového dreva dôležitým prvkom. Tvoria spojovacie uzly medzi jednotlivými fázami jeho dopravy. Každý sklad spĺňa svoju špecifickú funkciu, určenú polohou, prostredím, množstvom a zložením gravitujúceho dreva, hospodárskymi a prevádzkovými pomermi lesného závodu, rozmiestnením odberateľov, usporiadaním dopravnej siete i ďalšími výrobnými podmienkami. Sklad dreva je miestom kvalitatívnej zmeny spôsobu dopravy, a to na výkonnejší a hospodárnejší. Na sklade sa končí sústreďovanie dreva a začína sa odvoz kmeňov, sortimentov, príp. krátených kmeňov a stromov nákladnými automobilmi alebo odvoznými súpravami.

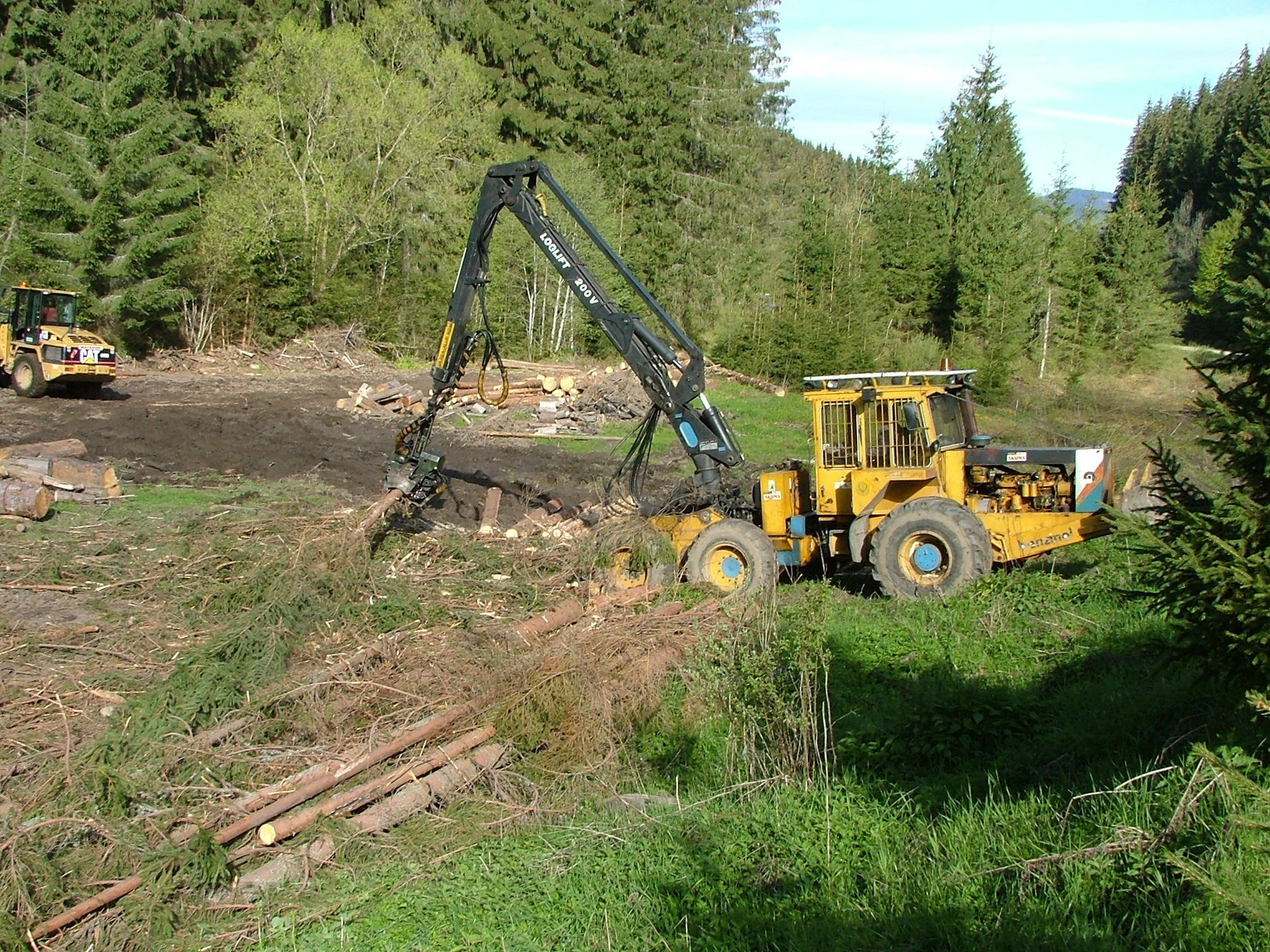

3 Sklad dreva tlmí nárazovú dopravu z lesa a umožňuje pomerne rovnomerné a plynulé dodávanie dreva spotrebiteľom. Koncentrácia dreva a prác na skladoch vytvára podmienky na využitie výkonných mechanizačných prostriedkov a zariadení. Technizácia výroby sortimentov sa bude orientovať na zvyšovanie podielu výroby sortimentov manipulačnými zariadeniami s využitím elektroniky a výpočtovej techniky a na obmedzovanie motomanuálnych a manuálnych pracovných postupov. Pôjde najmä o uplatňovanie odvetvovačov, drapákových procesorov (odvetvovačov a skracovačov) na odvetvovanie a skracovanie ihličnatých stromov z predrubných porastov, štiepkovanie tenkých stromov z predrubných a korunových častí listnáčov z rubných porastov, zavádzanie strojovej výroby sortimentov na lesných skladoch

4 Koncentrovaním skracovania, druhovania a triedenia dreva sa zvyšuje úžitkovosť a zhodnocovanie drevnej suroviny a zlepšujú sa aj možnosti využitia odpadu. Vhodným uskladnením a ošetrovaním dreva sa udržiava jeho kvalita. Prostredie skladu dreva s upraveným pracoviskom, sociálnym zariadením, možnosťou stravovania v závodnej jedálni a rýchlejšej dochádzky do práce je pre robotníkov priaznivejšie ako práca v porastoch. Nahrádzaním ručnej práce strojovou sa znižuje namáhavosť a zlepšuje hygiena práce. Koncentrovaná práca vytvára podmienky na zlepšenie organizácie, riadenia a kontroly pracovných činností.

5 Všeobecné funkcie skladov dreva - lepšie podmienky pre sortimentáciu dreva - lepšie pracovné podmienky - lepšie sociálne podmienky Špecifické funkcie skladov dreva - medzioperačná zásoba dreva - kvalitatívnej zmeny spôsobu dopravy - miesto adjustácie dreva pred dodávkou - miesto obchodu s drevom, resp. miesto dražby - nakladacia stanica

6 Sklady dreva možno členiť podľa viacerých kritérií, pričom jednotlivé faktory sa vzájomne ovplyvňujú, prelínajú, a preto ich treba hodnotiť komplexne. V našich výrobno-technických a prevádzkových podmienkach rozdeľujeme sklady dreva v podstate na dve hlavné skupiny: na lesné sklady a hlavné sklady.

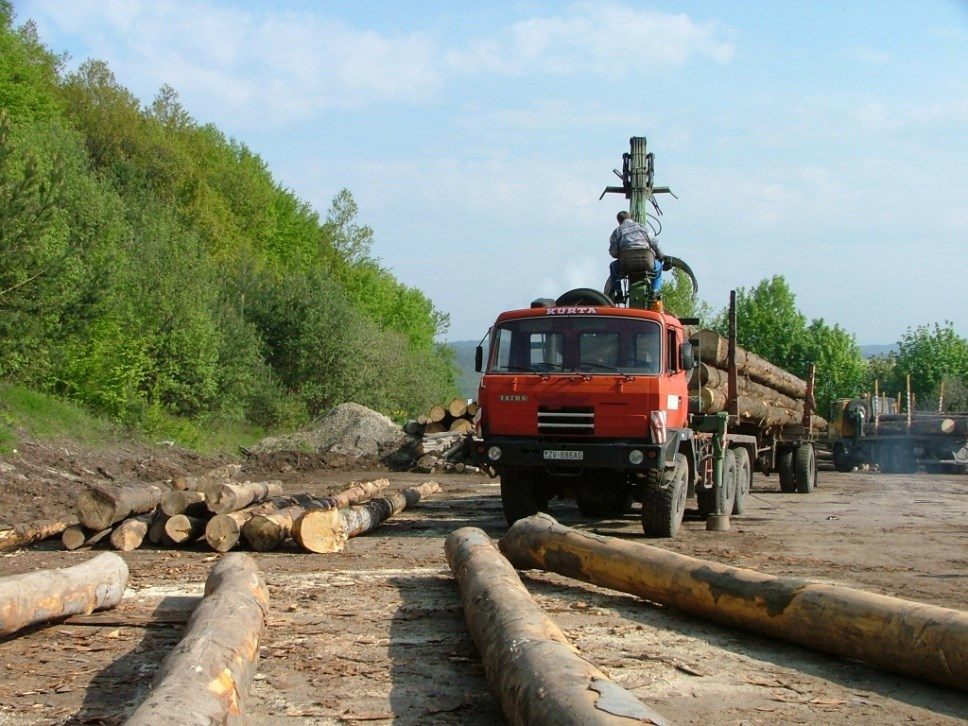

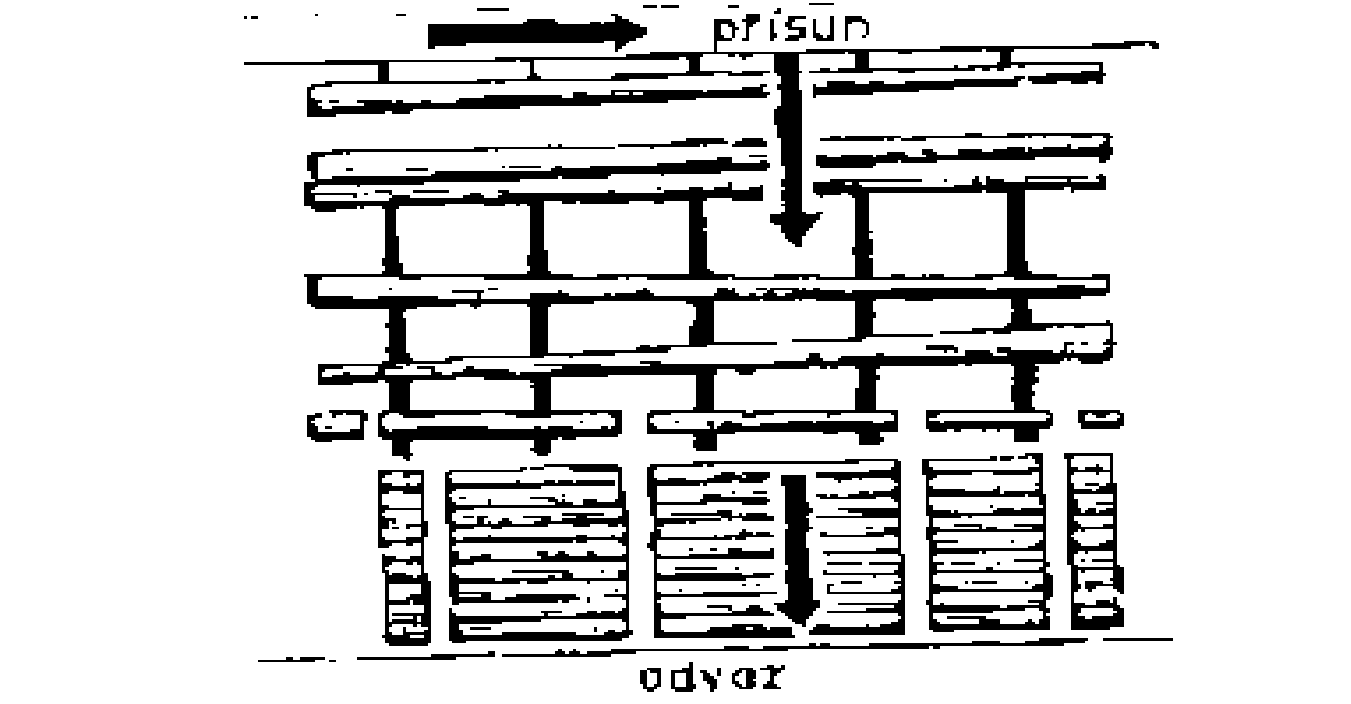

7 LESNÉ SKLADY Lesné sklady (odvozné miesta) sú súčasťou dopravnej siete. Umiesťujú sa pri odvozných cestách, na rozšírených úsekoch lesných ciest, aby približovacia vzdialenosť bola čo najmenšia. Výber miesta a jeho stavebno-technickú úpravu treba urobiť tak, aby sa drevo presúvalo po spáde, t. j. aby približovacia cestu viedla najvyšším a odvozná najnižším úsekom skladu Schéma priestorového usporiadania lesného skladu

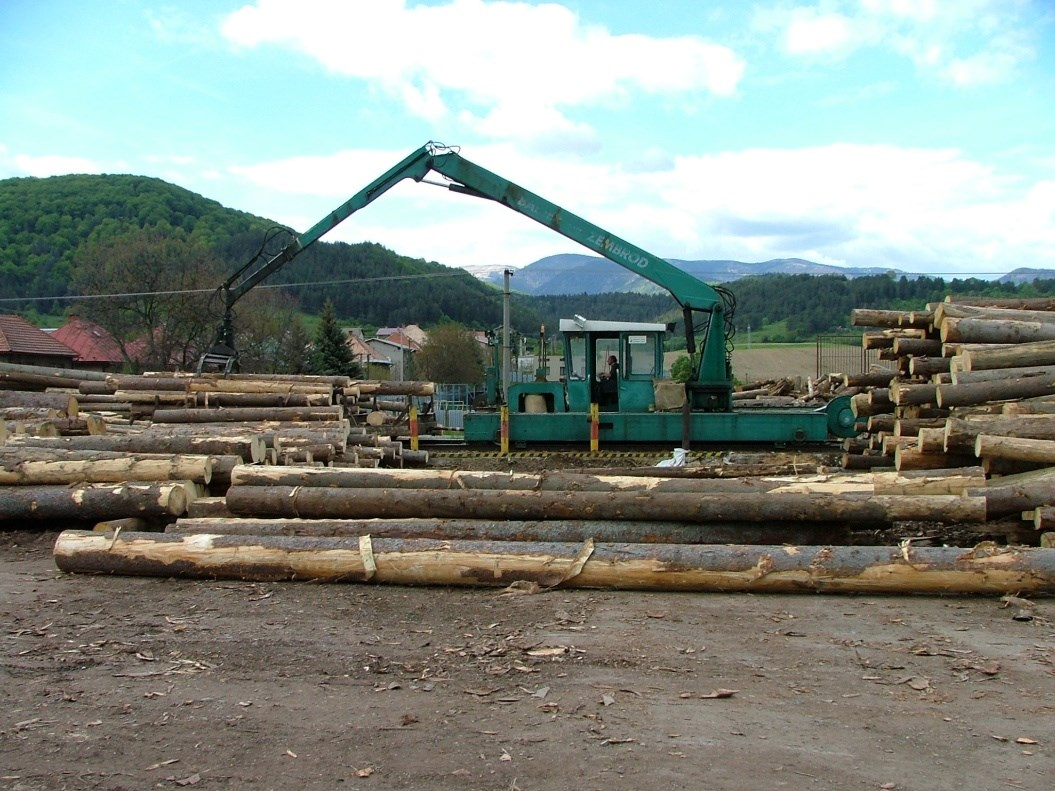

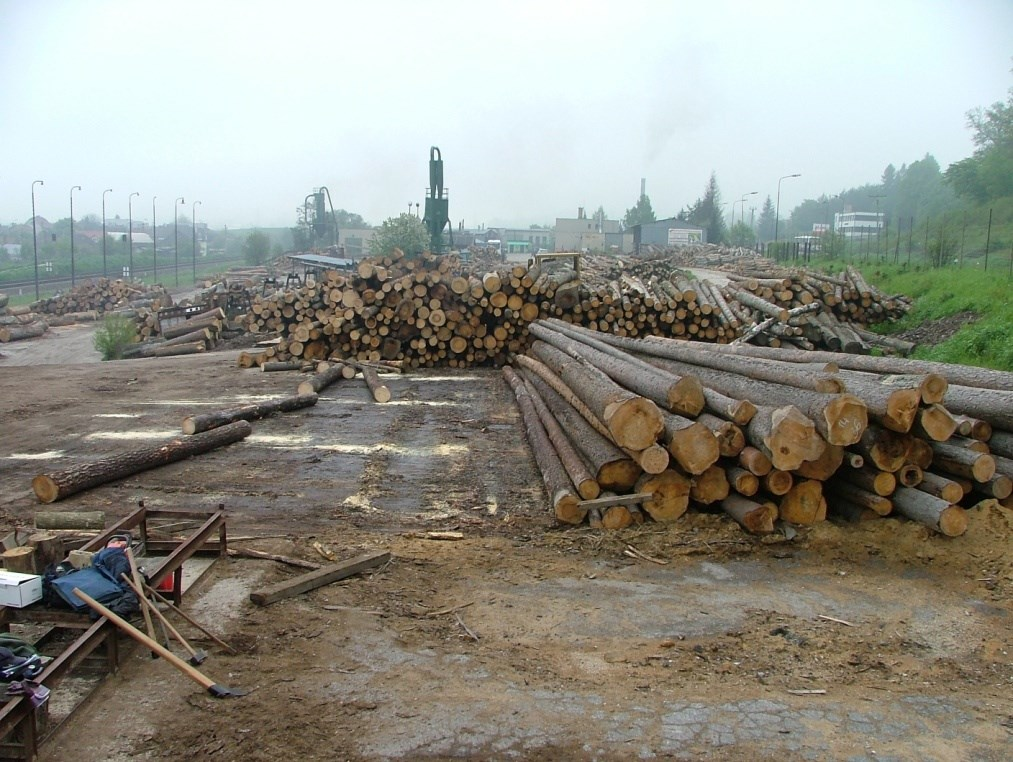

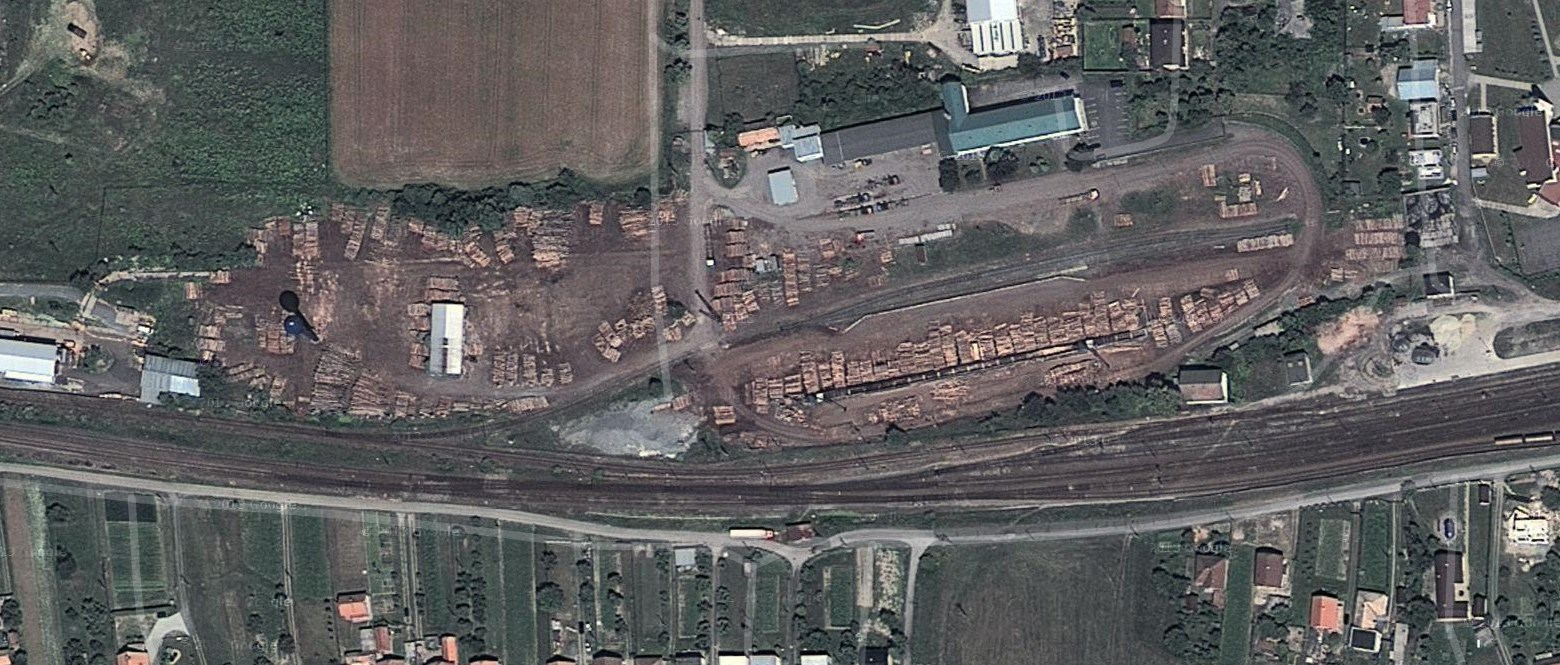

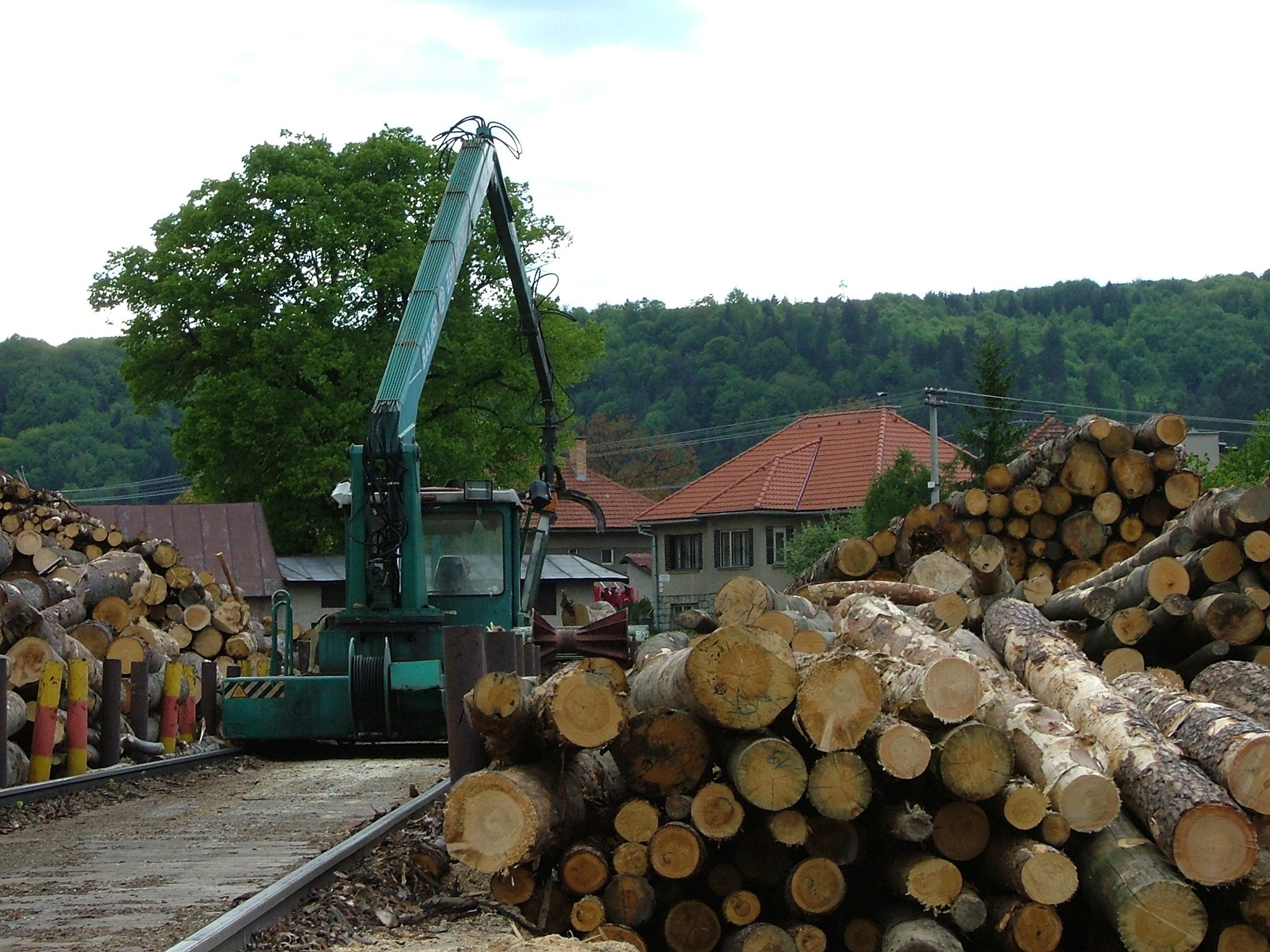

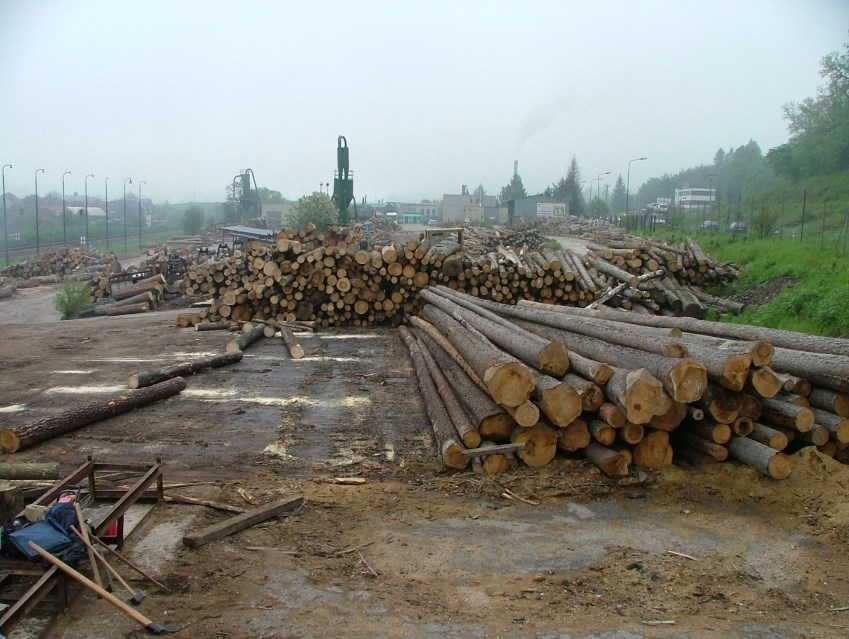

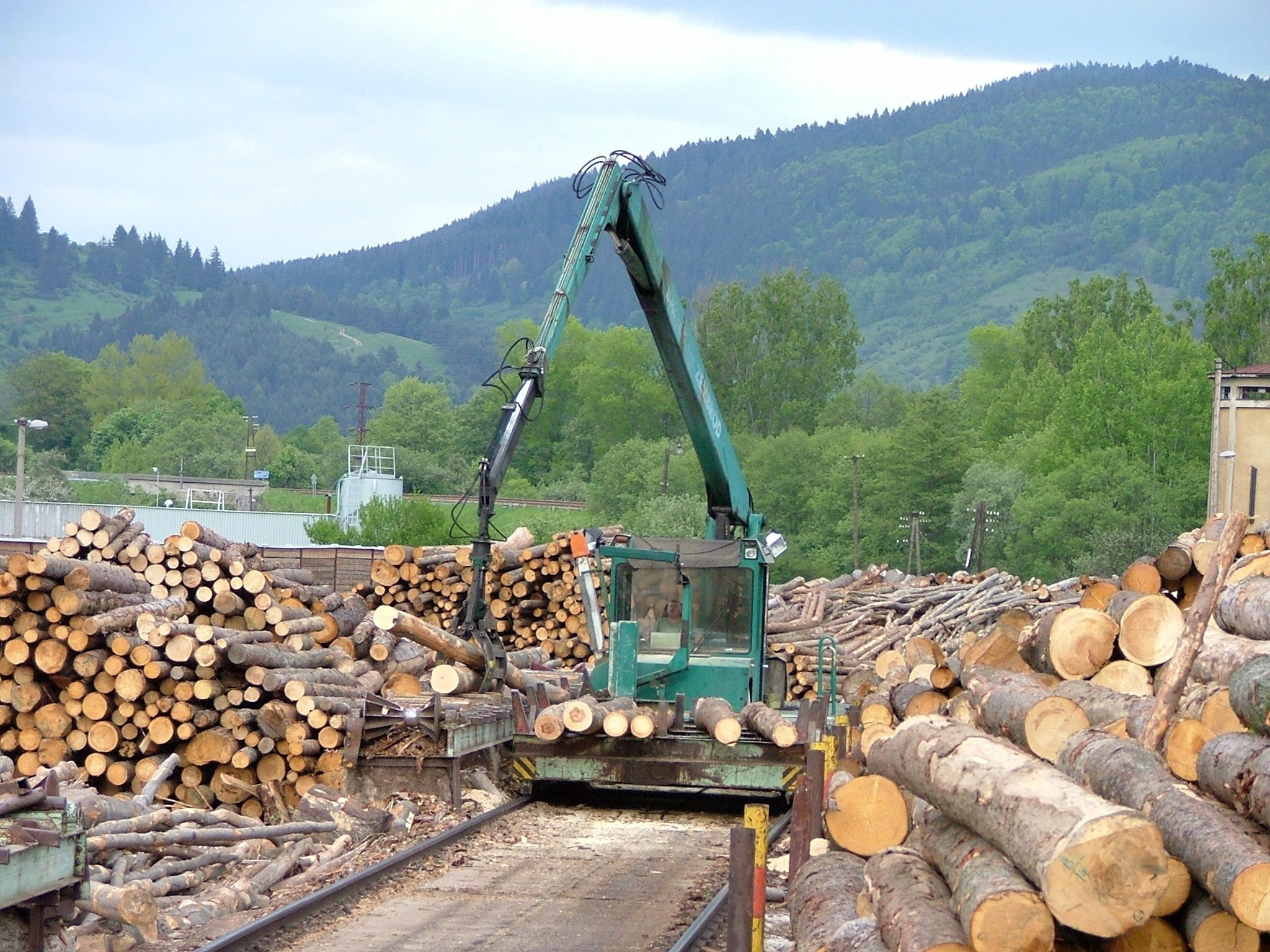

8 MANIPULAČNO-EXPEDIČNÉ SKLADY DREVA, HLAVNÉ SKLADY Hlavné sklady (HS) či manipulačno-expedičné sklady dreva (MES) sú veľmi dôležité z hľadiska štruktúry ťažbovo-výrobného procesu v lesnom hospodárstve. Ovplyvňujú celú technológiu výroby dreva. Sú to vhodne upravené a mechanizačnými prostriedkami vybavené priestory s veľkovýrobným charakterom prác. Správnym rozmiestením, veľkosťou a vybavením hlavných skladov mechanizačnými prostriedkami sa vytvárajú predpoklady na zvýšenie produktivity práce, zlepšenie kvality výroby, skrátenie výrobného času i dokonalejšie využitie mechanizačných prostriedkov.

9 MANIPULAČNO-EXPEDIČNÉ SKLADY DREVA, HLAVNÉ SKLADY

10

11

12

13

14

15

16

17

18

19

20

21

22

23

24

25 Program č. 4 SKLADY DREVA Navrhnite - vypočítajte! a/ technologický postup (ručnej, alebo strojovej) úplnej alebo čiastočnej sortimentácie surového dreva na lesných skladoch b/ tvar a rozmery skladu, počet a veľkosť hromád dreva (navrhnite situačný plán v mierke M:200 alebo M:500)

26 Vstupné údaje: 1. Množstvo dreva... na sklade stanovte ako 1,5 násobok dennej výkonnosti stroja (alebo JMP) 2. Drevina: 3. Priemerný objem surových kmeňov:... m 3, Hrúbka surových kmeňov 1m od čela:... cm 4. Zo surových kmeňov vyrobíme nasledovné sortimenty: 10% I. a II. trieda 50 % III.A a III.B. trieda 20% Neštandardné vlákninové drevo 10% RPD 10% Palivové drevo

27 1. Základné kritériá pre výber technologického postupu ručnej, alebo strojovej sortimentácie: a/ nevyhnutnou súčasťou technologickej linky pri strojnom odvetvovaní je nakladač, b/ pri ručnej sortimentácii sa použitie nakladač taktiež odporúča 2. Priestorové usporiadanie skladu, t.j. rozmiestnenie technologických uzlov skladovaného dreva sa riadi niekoľkými zásadami: a/ Pozdĺžny transport dreva by mal byť minimálny. Preto hromady uskladňovaných sortimentov by mali byť čo najbližšie k hromadám surových kmeňov, z ktorých sa vyrábajú, b/ Rovnané drevo sa vyrába z každého druhu surových kmeňov. Preto rovnane musia byť rozmiestnené po sklade tak, aby sa RD čo najmenej nosilo, c/ Pre pohyb nakladača postačujú 3m široké transportné cesty", pritom nakladač musí mať prístup ku každej hromade aspoň z jednej strany šírky

28 3. Manipulačnú plochu pre JMP rezervujeme min 4m pre šírku plochy, dĺžku manipulačnej plochy určíme podľa potreby d/ Technologický projekt musí dať obraz o tom, akým spôsobom a čím sa ovláda pohyb každého kusa dreva na celej ploche skladu. e/ Priestorové usporiadanie skladu ďalej závisí od toho, pre aký spôsob manipulácie dreva sa rozhodneme. V zásade máme na výber z dvoch možností: a/ strojové odvetvovanie stromov a výroba sortimentov procesorom (v zásade len pre ihličnaté stromy) b/ sortimentácia dreva - motomanuálne JMP

29 1) Výpočet veľkosti a tvaru hromád (Fi) Veľkosť hromady pre surové kmene (objem dreva v hromade) minimálna veľkosť hromady surových kmeňov je stanovená ako 1,5 násobok denného výkonu sústreďovacieho prostriedku (alebo jednodňový výkon procesora). Dĺžka hromady (skládky) závisí od potrebného množstva uloženého dreva Šírka hromady - je daná dĺžkou ukladaného dreva Výška hromady -je určená vzhľadom na použitý spôsob ukladania a rozvaľovania hromady surových kmeňov. Pri riešení uvažujeme s týmito šírkami hromád pre: Krátené ihličnaté a listnaté surové kmene: Výrezy 1. až III. triedy akosti stĺpy Drevo IV. triedy akosti (BA) (ŽD) Drevo V. triedy akosti ( V. neštand.) (V, P, NL) Drevo VI. triedy akosti (Pal) m 3-6 m 8-12 m 2-7 m 7-31 m 3-5 m 1 m 1 m

30 V objem L dĺžka skládky H výška skládky l šírka skládky

31 Najvyššia prípustná výška hromady dreva (pri ukladaní, resp. navaľovaní a pri rozobraní) Výška v m Použitý prostriedok stromy kmene výrezy rovnané drevo Ručne 1,0 1,0 1,0 1,5 Traktory s navijakom a rampovačom 1,0 1,0 1,0 - Traktory s drapákom 1, ,5 - Navijak 1,5 1,5 1,5 - Ručný rozvaľovač - 1,5 1,5 - Hydraulická ruka 3.0 3,0 3,0 3,0 Čelný nakladač 2,0 2,0 2,0 1,0 Uhol ukončenia hromady (α) je uhol prirodzeného sklonu voľne uloženého dreva. Pri výpočet uvažujeme s α ~ 30 (tg = α 0,57).
