BAB 1 PENGENALAN 1.1 PENDAHULUAN

Transcript

1 1 BAB 1 PENGENALAN 1.1 PENDAHULUAN Dalam bab ini menerangkan tentang latar belakang kajian projek yang dilakukan sama ada perlu atau tidak projek ini dilakukan. Sedikit demi sedikit huraian untuk pengetahuan pengguna agar projek ini dapat diterima, bermula dari latar belakang, penyataan masalah yang membelenggu pengguna sehingga rumusan projek ini, dengan harapan pengguna dapat memahami apa yang ingin disampaikan. 1.2 LATAR BELAKANG KAJIAN Setiap tahun, perkembangan pembangunan semakin meningkat dengan adanya tempat tumpuan masyarakat daripada pelbagai negara. Malaysia merupakan salah satu negara yang tercatat dalam destinasi percutian dengan adanya kawasan riadah yang menarik. Malaysia juga terdapat banyak bangunan pencakar langit. Oleh itu, tidak hairanlah terdapat tandas-tandas awam dimerata tempat bagi memudahkan masyarakat melakukan hal-hal persendirian. Proses baikpulih tandas juga sering dilakukan untuk keselesaan pengguna, akan tetapi pihak pengurusan sering terlepas pandang akan pengunaan media paip pada tandas. Bagaimana pengguna mahu selesa jika alat saluran air untuk mencuci najis kotor? Oleh hal demikian, perlunya inovasi terhadap penggunaan alat saluran air pada tandas bertujuan untuk memberi keselesaan tahap maksimum kepada pengguna.

2 2 1.3 PENYATAAN MASALAH Oleh itu, masalah pada tandas amat dititikberatkan bagi memastikan tahap kebersihan dan keselesaan berada pada tahap maksima kepada pengguna. Bukan sahaja keadaan tandas malahan pada penggunaan paip tandas juga perlu diambilkira. Antara penyataan masalah yang kami dapat senaraikan adalah : i. Keadaan getah paip yang kotor dengan lumut air dah sisa najis disekeliling getah tersebut. Hal ini kerana, getah paip tersebut terlalu panjang sehingga menjangkau bahagian lantai tandas. Lama kelamaan, getah tersebut terdapat lumut yang berwarna kehitaman dan berlendir atau licin apabila disentuh. Oleh hal yang demikian,wajarlah pengguna sering merungut tentang kebersihan tandas. ii. Getah yang biasa digunakan akan lebih mudah mengalami kerosakan seperti bocor atau mudah tercabut daripada kepala paip. Hal ini dapat dilihat, kerana saiz paip terlalu kecil atau terlalu besar pada kepala paip tersebut. Keadaan sebegini sering dialami pada pengguna apabila hendak menggunakan getah paip dengan tiba-tiba getah tersebut tercabut dan air akan mencurah keluar. iii. Jenis getah paip yang berpenyangkut akan menyebabkan penyangkut getah paip patah atau tercabut. Akibat penggunaan yang kerap, penyangkut tersebut mengalami kadar kerosakan yang teruk sehingga patah atau tercabut. 1.4 OBJEKTIF KAJIAN Projek ini dihasilkan untuk membantu pengguna apabila menggunakan paip yang rosak pada tandas. Disamping itu, dengan adanya produk ini masalah-masalah yang berkaitan dengan paip dapat dielakkan. Berikut adalah objektif daripada produk yang dilakukan :

3 3 i. Merekabentuk retractable pipe untuk mengatasi masalah pengguna terhadap tandas terutama pada getah paip. ii. Membina retractable pipe untuk mencapai tahap kebersihan dan kekemasan tandas terjamin untuk keselesaan pengguna. iii. Menguji tahap keberkesanan mekanisme retractable pipe supaya dapat diaplikasikan pada tandas awam. 1.5 PERSOALAN KAJIAN Dalam belenggu pemikiran pengguna adakah yakin atau tidak yakin dengan projek yang dijalankan. Oleh itu, pelbagai soalan sering dikemukakan,contohnya:- i. Adakah penggunaan retractable pipe dihadkan pada sesetenggah tandas? ii. Retractable pipe sesuai digunakan pada tandas yang bagaimana rekabentuknya? iii. Adakah penggunaan retractable pipe sama seperti paip-paip yang biasa digunakan pada tandas? 1.6 SKOP KAJIAN Skop atau had perlaksanaan projek perlu dibuat sebagai rujukan bagi memastikan setiap perlaksanaan projek tidak terkeluar dari objektif yang ingin dicapai. Skop perlaksanaan projek ditetapkan berdasarkan objektif atau matlamat projek. Oleh itu, retractable pipe ini mestilah tidak melampaui matlamat dan fungsinya. Skop yang dicapai pada projek ini adalah:- i. Retractable pipe dapat digunakan pada semua jenis, saiz dan bentuk dindingnya. ii. Retractable pipe juga menggunakan spring yang dapat menarik semula paip yang dikeluarkan.

4 4 iii. Panjang getah yang dapat ditarik tidak melebihi 1.5m. iv. Kegunaan pada tandas sahaja. 1.7 KEPENTINGAN KAJIAN Retractable pipe merupakan suatu alat yang dapat menarik semula getah paip yang digunakan pada tandas. Dengan adanya retractable pipe ini, kekemasan pada bahagian paip di tandas akan lebih terjamin kerana dapat menarik paip bergantung kepada penggunaannya. Retractable pipe sesuai digunakan pada semua jenis tandas terutamanya tandas awam. Tandas awam merupakan tandas yang sering digunakan oleh pelancong atau penduduk asal. Oleh itu, sudah semestinya mereka menginginkan tahap penggunaan yang selesa bagi tujuan tertentu. Hal ini bukan sahaja memberi impak positif atas kebersihan tandas malah ianya memberi keselesaan kepada penggunanya. Disamping itu, pengguna juga tidak perlu merasa jijik apabila menggunakan paip getah yang biasanya ditemui pada tandas-tandas awam. 1.8 TAKRIFAN KAJIAN Retractable pipe merupakan alat untuk menyalurkan air apabila pengguna menggunakan tandas untuk hal persendirian. Konsep retractable pipe sama seperti piap getah atau paip yang digunakan pada tandas awam. Akan tetapi retractable pipe mempunyai mekanisme yang dapat menarik balik paip supaya tidak mengjangkaui permukaan lantai tandas. Sama seperti retractable garden hose yang digunakan untuk kegunaan luar seperti menyiram tumbuhan pada jarak yang jauh tanpa mengusutkan paip itu sendiri. Retractable pipe pula digunakan untuk kegunaan pada tandas sahaja kerana ianya kecil dan dapat digerudi pada dinding.

5 5 1.9 RUMUSAN BAB Pada akhir bab ini, pengguna dapat mengetahui apa yang ingin disampaikan melalui pengenalan tentang retractable pipe. Rumusan dari bab ini, getah paip juga merupakan sesuatu aspek yang penting yang sering pengguna terlepas pandang. Contohnya, pengguna sering mengikat atau melilit getah pada kepala paip maka getah tersebut akan mengalami masalah seperti kebocoran. Oleh itu,akibat dari suatu masalah yang tidak dibendung akan menjadi masalah lain yang lebih serius. Retractable pipe mempunyai keistimewaannya tersendiri kepada pengguna. Oleh itu, pada bab seterusnya pengguna akan lebih memahami konsep dari pengenalan retractable pipe ini.

6 6 BAB 2 KAJIAN LITERATUR 2.1 PENGENALAN Tandas awam merupakan salah satu kemudahan yang terpenting di dalam sesebuah negara. Ini adalah kerana, tandas merupakan sebuah tempat dimana semua orang dari pelbagai lapisan umur dan dari pelbagai jenis bangsa akan menggunakannya. Tandas awam memberi pelbagai manfaat kepada pengguna kerana ia akan membantu memudahkan masyarakat melakukan hal peribadi mereka tanpa perlu balik ke rumah mereka. Pada masa kini, tandas awam terdapat di merata tempat contohnya di stesen minyak, taman rekreasi dan banyak lagi. Akan tetapi, kebanyakan tandas awam mempunyai masalah tersendiri dimana getah paip yang selalu hilang, getah paip yang berlendir dan berlumut, getah paip yang termasuk ke dalam lubang tandas dan lainlain lagi. Oleh itu, kami telah menginovasikan sebuah alat untuk menggulung kembali getah paip yang telah digunakan bagi melindungi getah paip daripada rosak dan tercemar dan menjadikan tandas awam lebih selesa untuk digunakan. Dalam bab ini, pengguna dapat lebih mengetahui tentang kajian-kajian yang membolehkan retractable pipe ini digunakan sebagai kemudahan. Hasil dari literature review mendapati bahawa setiap kemudahan yang dilakukan akan membawa kebaikan kepada penggunanya. Seterusnya, pengguna juga dapat mengetahui formula yang diguna pakai dalam penghasilan projek ini.

7 7 2.2 KONSEP/ TEORI Terdapat beberapa pengiraan dalam projek ini antaranya penggunaan hukum Hooke s bagi menentukan kredibiliti spring tersebut. Contohnya:- a) Spring Menurut buku Mechanic of Machine, Abd Baharuddin,2002 selagi spring tidak diregangkan atau dimampatkan melebihi had elastiknya, kebanyakan spring bergantung kepada hukum Hooke, yang menyatakan bahawa kuasa dengan yang ada pada spring menolak balik adalah berkadar terus dengan jarak dari panjang keseimbangan : F= -kx di mana: i. x adalah vektor anjakan - jarak dan arah berubah bentuk dari panjang keseimbangan. ii. F adalah daya vektor yang terhasil. iii. k ialah kadar pemalar spring, pemalar yang bergantung kepada bahan spring dan pembinaan. Tanda negatif menunjukkan bahawa daya spring dikenakan adalah dalam arah yang bertentangan dari sesaran. b) Gerakan harmonik mudah Oleh sebab daya adalah sama dengan jisim, m, kali pecutan, a, persamaan daya untuk spring mentaati hukum Hooke kelihatan seperti: F=ma -kx=ma

8 8 Menurut Sabri 2009, spring boleh dilihat sebagai alat yang menyimpan tenaga keupayaan, tenaga keupayaan khususnya elastik yang menarik ikatan antara atom bahan elastik (Rajah 2.1). Rajah 2.1: Gambar spring jenis retractable. Hukum Hooke adalah hakikat matematik bahawa tenaga keupayaan rod adalah minimum apabila ia mempunyai panjang. Mana-mana fungsi lancar satu pembolehubah lebih kurang dengan fungsi kuadratik apabila diperiksa cukup hampir ke titik minimum. Oleh itu, daya yang merupakan terbitan daripada tenaga berkenaan dengan anjakan akan menyamai fungsi terus. c) Bendalir Ketumpatan bahan ditakrifkan sebagai kuantiti jisim yang terdapat dalam satu unit isipadu bahan tersebut.untuk keadaan isipadu yang sama, ketumpatan menggambarkan berat atau ringannya sesuatu bahan itu berbanding dengan bahan lain. Takrifan ketumpatan ini boleh ditafsirkan dalam bentuk rumusnya didalam rajah 2.2.

9 9 Rajah 2.2: Formula ketumpatan bendalir. Manakala : ρ =ketumpatan bendalir m =jisim (mass) A = isipadu Dalam kursus berkaitan dengan bendalir ini, ada satu nilai ketumpatan bendalir yang wajib diingat. Bendalir tersebut ialah air, ini adalah disebabkan air menjadi bahan rujukan dalam pelbagai keadaan kejuruteraan. Untuk itu, ketumpatannya hendaklah diingat. Nilai ketumpatan air ialah 1000 kg/m3. Nilai ini seringkali tidak dinyatakan kerana andaian pengkaji bahawa nilai ini telah diketahui. Untuk itu, mulai saat ini, nilai 1000 kg/m3 ini perlu digunakan untuk ketumpatan air dalam semua keadaan kecuali jika dinyatakan sebaliknya. d) Tork Tork merupakan sejenis putaran benda pada satu paksi yang tetap, misalnya putaran gasing dan putaran bumi pada paksinya. Akibat dari gerakan putaran ini, maka benda tersebut akan mengalami gerakan sentrifugal, iaitu sejenis gerakan dalam ilmu fizik yang mengakibatkan benda akan terlempar keluar. Dalam kegunaan mekanikal suatu putaran motor adalah amat sulit dilihat kerana terlalu laju. Menurut Engineering Mechanic, Sabri 2009 daya dari putaran dapat menukar menjadi sebuah bentuk daya yang lain. Contohnya, dalam automotif hasil dari putaran aci dalam menghasilkan suatu gerakan

10 10 terus. Oleh itu, daya yang dihasilkan oleh tork dan kecepatan sudut dapat di rumuskan pada rajah 2.3. Rajah2.3: Rumus bagi menentukan suatu daya putaran. Akan tetapi jika kecepatan sudut diganti dengan kecepatan putaran rumus seperti didalam rajah 2.4 akan terhasil. Rajah 2.4: Rumus bagi daya kecepatan putaran (RPM) Satu putaran lengkap mempunyai nilai sudut 360º. Contoh objek yang mempunyai putaran lengkap seperti bulatan. Hal berikut menunjukkan rumus bagi nilai putaran seperti didalam rajah 2.5.

11 11 Rajah 2.5: Rumus yang digunakan bagi mengetahui nilai putaran. 2.3 KAJIAN TERDAHULU Sejarah Tandas Tandas menggunakan sistem paip yang tujuan utamanya adalah bagi menyingkirkan bahan buangan manusia seperti air kencing dan bahan najis. Perkataan tandas dalam Inggeris British membawa maksud bilik yang memiliki mangkuk tandas. Dalam bahasa Inggeris Amerika tandas biasanya dikenali sebagai bilik rehat atau bilik air. Seterusnya, bilik air mengambarkan keadaan yang mempunyai tab mandi atau hanya tandas dan sinki dikenali sebagai separa-bilik air, separa bilik mandi atau bilik solek (power room). Pendapat "ketamadunan sesebuah bandar boleh dilihat dari keadaan tandas awamnya" sudah lama ada dan diakui ramai. Sebenarnya tandas awam memang salah

12 12 satu lambang peradaban bandar, manakala sejarah perkembangannya juga adalah salah satu bukti pembangunan tamadun manusia. Buku "The Porcelain God: A Social History of the Toilet" hasil penulisan Doktor Falsafah Pendidikan A.S., Julie Horan setelah lapan tahun pengajian, menjelaskan bahawa peradaban manusia bukan lahir daripada penciptaan sistem tulisan. Sebaliknya, ia bermula dengan pembinaan tandas yang pertama. Sebelum adanya tandas, manusia terpaksa berpindah-randah demi menjauhkan diri daripada najis. Pembinaan tandas membolehkan manusia tinggal di sesuatu tempat dengan tetap. Menurut Horan, evolusi tandas juga merupakan proses kemajuan tamadun manusia. Setelah menyelesaikan masalah ketiadaan tandas awam, masalah yang perlu dihadapi seterusnya adalah keadaan dan kebersihan tandas awam. Tandas awam yang bersih boleh mengelakkan penyebaran penyakit yang boleh meragut nyawa seperti penyakit kolera. Menurut statistik, setiap USD 1 yang diperuntukkan bagi kebersihan tandas awam dapat mengurangkan perbelanjaan perubatan sebanyak USD 7. Walaupun kini tandas awam sudah semakin maju, namun pada hakikatnya, 40% daripada warga dunia kurang kesedaran untuk membersihkan tandas awam selepas menggunakannya. Sementara itu, lebih sebilion orang terpaksa buang air di luar bangunan setiap tahun, dan sekurang-kurangnya 1.2 juta kanak-kanak di bawah umur lima tahun meninggal dunia akibat penyakit kolera. Sidang Kemuncak Tandas Sedunia yang pertama telah diadakan di Singapura pada tahun Sejak itu, 19 November ditetapkan sebagai Hari Tandas Sedunia bagi mendorong usaha menyempurnakan tandas awam. Tandas di China yang paling awal dibina pada 5,000 tahun yang lalu dan ditemui di tapak peninggalan sejarah Banpo, bandar Xi'an. Pada zaman Dinasti Tang (iaitu Masihi), pegawai diraja dilantik khusus untuk menguruskan tandas. Namun, seiring dengan perkembangan zaman, peradaban tandas di China beransuransur ketinggalan berbanding negara-negara maju. Masalah-masalah yang dihadapi

13 13 masyarakat China sekarang ini termasuk kekurangan tandas awam, keadaan kebersihan kurang memuaskan dan kebajikan tukang cuci kurang terjamin. Di Australia terdapat "peta tandas" dimana lokasi dan waktu operasi tandas awam di seluruh negara itu akan ditandakan dalam peta tersebut bagi memudahkan para pengguna, terutamanya pelancong asing untuk mencari tandas awam ketika melawat ke Australia. Di mana-mana sahaja di dunia, tukang cuci tandas awam sering dipandang rendah. Oleh yang demikian, sebuah Akademi Tandas telah ditubuhkan di Singapura untuk menawarkan kursus latihan kepada para pencuci untuk menguasai teknik-teknik pembersihan tandas yang baharu. Biasanya gaji tukang cuci tandas awam lebih kurang SGD500 (RMB2,500) sebulan, namun setelah mereka selesai berkursus, gaji bulanan mereka akan bertambah sehingga SGD 1,000 (RMB 5,000). Dalam isu pengurusan tandas awam, kita boleh mengambil pengalaman beberapa negara maju. Di Jerman, sebelum tandas awam boleh dibina, kerajaan perlu bekerjasama dengan syarikat penyelidikan untuk menetapkan lokasi, jumlah serta kemudahan yang paling sesuai. Ini kerana pihak kerajaan perlu mengumpulkan pandangan dan cadangan daripada warga bandar terlebih dahulu, kemudian mengeluarkan beberapa rancangan pembinaan, dan akhir sekali barulah memilih salah satu daripadanya melalui pengundian parlimen tempatan. Di Jepun pula, tandas awam diuruskan oleh penduduk tempatan. Setelah siap dibina, kerja pengurusannya akan ditanggung oleh penduduk komuniti tersebut, manakala kerja pembersihan dan penjagaan akan dibuat oleh sukarelawan tempatan. Sementara itu, semua pengguna mesti mematuhi peraturan-peraturan yang ditetapkan. Selain itu, pertandingan "10 Buah Tandas Awam Terbaik di Jepun" anjuran Pertubuhan Tandas Jepun akan diadakan pada setiap tahun (Rajah 2.6).

14 14 Rajah 2.6: Gambar keadaan tandas bagi negara negara maju Jenis Tandas Kebanyakan tandas di negara membangun adalah tandas curah, di mana air membawa kumbahan ke sistem pembentungan. Selain itu,terdapat beberapa jenis tandas yang sering ditemui, iaitu: a) Tandas cangkung dan tandas duduk (Rajah 2.7). Rajah 2.7: Contoh mangkuk tandas Antara lain-lain penerangan mengenai tandas jenis ini, ialah: i. Merupakan tandas yang sering ditemui pada tandas awam mahupun tandas rumah. ii. Sesetengah negara maju masih menggunakan tandas jenis ini. iii. Harga sebuah tandas ini masih dapat dikategorikan murah dari tandastandas yang lain. iv. Diperbuat daripada seramik.

15 15 b) Tandas urinal. Rajah 2.8: Contoh gambar tandas urinal yang berada di tandas lelaki. Penerangan mengenai tandas urunal adalah seperti berikut: i. Adalah tempat membuang air bagi bilik air lelaki. ii. Tandas ini digunakan untuk membuang air kecil sahaja. iii. Terdapat 3 jenis urinal jenis `stall`, urinal jenis `slab` dan urinal jenis mencangkung. iv. Bahan-bahan yang selalu digunakan untuk urinal adalah tembikar dan besi tidak berkarat. v. Menjimatkan ruang pada tandas lelaki Sistem Paip Air Sistem bekalan air juga turut memainkan peranan dalam setiap penggunaan tandas. Kerana air merupakan benda terpenting yang digunakan setiap hari. Manusia memerlukan air untuk kegunaan seharian seperti mencuci, memasak, mandi dan lainlain. Sebelum air ini sampai kepada pengguna, ia melalui beberapa peringkat seperti didalam rajah 2.9. Terdapat dua cara sistem bekalan air di rumah: i. Sistem terus bekalan air dibekalkan dari paip perkhidmatan terus ke seluruh kelengkapan paip di rumah.

16 16 ii. Sistem tak terus bekalan air dibekalkan dari meter air melalui paip perkhidmatan ke tangki simpanan dan pili dapur. Rajah 2.9: Sistem pada paip agihan rumah. Peringkat yang digunakan pada projek ini adalah paip agihan. Paip agihan berfungsi mengagihkan air dari tangki simpanan air kepada kelengkapan perpaipan didalam rumah seperti pili singki cuci, alat mandian dan tangki simbah Pili Air Pili air merupakan alat untuk mengawal pengaliran air keluar. Kebiasaannya, pili air diperbuat daripada PVC dan loyang (kuprum+zink). Pili air akan dipusing sehingga mendapatkan halaju air yang diinginkan Pili Berbibir Pili berbibir ini mempunyai alur masuk yang mendatar. Ianaya digunakan pada tandas dengan menambah getah melalui alur keluar atau menadah air yang keluar menggunakan baldi (Rajah 2.10).

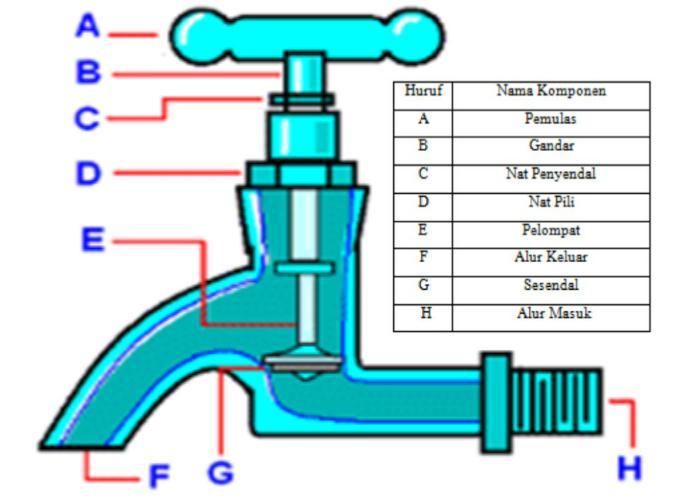

17 17 Rajah 2.10: Gambar dan komponen pada paip jenis berbibir Retractable Hose Reel Gulungan hos ditarik balik, juga dikenali sebagai gulungan hos automatik, adalah peranti silinder yang digunakan untuk menggulung hos secara automatik melalui beberapa kaedah yang berbeza cara penarikan balik. Ini adalah jauh lebih produktif berbanding gulungan hos manual, yang dilengkapi dengan engkol tangan yang kini menjadi agak ketinggalan berbanding peranti automatik. Gulungan hos ditarik balik dihasilkan untuk memenuhi keperluan untuk pelbagai aplikasi. Versi yang lebih kecil dapat menempatkan diameter yang lebih kecil dan lebih ringan seperti hos pada taman. Rajah 2.11 menunjukkan gambar retractable hose reel. Rajah 2.11: Gambar retractable hose reel.

18 18 Gulungan hos ditarik balik digunakan untuk jabatan bomba dan pembinaan, hos dibina lebih besar dan lebih kukuh untuk menyokong panjang hos dan beban. Selain aplikasi ini, terdapat gulungan tertentu yang digunakan untuk pengangkutan dan penyimpanan dan lain-lain. Gulungan hos ini memberi kemudahan dan kecekapan penggunaan yang menarik perhatian pengguna. Gulungan hos ditarik balik memberi kemudahan dan kecekapan penggunaan ruang dalam banyak aplikasi. Dalam gulungan hos ditarik balik, kaedah kuasa motor mekanisme penarikan balik menggunakan elektrik, hidraulik, dan udara atau kuasa pneumatik. Sebagai tambahan kepada pelbagai kaedah kuasa, gulungan hos ditarik balik juga mungkin mempunyai spring yang berkuasa, yang bermaksud bahawa spring ini digunakan untuk menarik balik hos. Dalam beberapa gulungan spring hos, motor spring tertutup untuk sepenuhnya dan mengasingkan dari kotoran dan kelembapan. Banyak gulungan hos ditarik balik datang dengan mekanisme yang menjamin tahap positif dan penarikan balik. Terdapat banyak pilihan reka bentuk yang berbeza apabila ia datang kepada pembuatan gulungan hos ditarik balik, salah satu yang paling penting adalah jenis bahan yang digunakan untuk membina gulungan hos. Sesetengah aplikasi memerlukan jenis bahan yang sangat khusus, seperti dalam perubatan, pemprosesan makanan dan farmaseutikal industri, yang memerlukan penggunaan bahan gred kebersihan seperti 304L keluli tahan karat Bearing a) Ball Bearing Ball bearing merupakan satu alat yang digunakan untuk mengekalkan jarak yang diasingkan antara perumah bearing. Tujuan ball bearing ini adalah untuk mengurangkan geseran antara beban dan benda yang menyokongnya. Ball bearing merupakan bearing yang paling umum dan bukan hanya digunakan untuk peralatan automotif. Biasanya komponen ini digunakan pada mesin. Bearing ini mempunyai prestasi yang sederhana teatapi gerakan putarannya lebih efektif. Sehingga menjadi bearing yang paling banyak dipakai kerana boleh mewakili radial load ataupun thrust load. Walaupun kemampuannya bagus tetapi tidak boleh dipakai pada beban yang terlalu berat.

19 19 Bearing ini sebenarnya sudah dicipta sejak dari zaman purba lagi. Ball bearing yang pertama telah dicipta oleh Philip Vaughan, beliau merupakan seorang pakar besi. Rekabentuk ball bearing ini telah dicipta pada tahun 1794 di Carmarthen. Manakala, Jales Suriray, seorang mekanik basikal di Paris telah merekabentuk radial style ball bearing pada tahun Terdapat pelbagai bentuk ball bearing dimana setiap daripadanya menawarkan pelbagai kegunaan. Ianya boleh diperbuat dari pelbagai jenis bahan, contohnya keluli tahan karat, seramik dan lain-lain lagi. Secara umumnya, ball bearing boleh digunakan didalam pebagai aplikasi yang melibatkan bahagian yang bergerak. Contoh ball bearing dapat dilihat dalam rajah Rajah 2.12: Gambar ball bearing b) Roller Bearing Gambaran paling mudah untuk kelengkapan automotif jenis bearing seperti roller ini adalah conveyor belt, dimana bearing diberi beban berat yang cukup. Bearing berupa roller yang berbentuk silinder, dan prestasinya adalah berkait antara bahagian dalam dan bahagian luar. Tidak bertumpu pada satu titik seperti ball bearing. Oleh kerana titik tumpunya lebih lebar atau lebih dari satu titik, maka kekuatan tumpuan bebannya juga lebih besar. Roller bearing ini juga bervariasi termasuk needle bearing, iaitu menggunakan silinder dengan diameter yang sangat kecil. Contoh roller bearing dapat dilihat dalam rajah 2.13.

20 20 Rajah 2.13: Gambar roller bearing c) Ball Thrust Bearing Jenis bearing ini mempunyai aplikasi yang khusus, tidak umum seperti jenis yang lain. Jenis bearing ini hanya digunakan untuk aplikasi dengan putaran gerakan yang rendah. Tidak boleh diguna untuk radial load, contohnya untuk benda yang biasanya menggunakan ball thrust bearing seperti meja makan yang berputar, kerusi, almari kecil dan lain-lain. Ball thrust bearing dapat dilihat dalam rajah Rajah 2.14: Gambar ball thrust bearing.

21 21 d) Magnetic Bearing Bearing ini adalah bearing paling moden dengan daya kerja atau putaran yang tinggi. Biasanya bearing ini dipakai pada sistem dan perangkat tertentu seperti flywheel. Dengan bantuan magnetik bearing ini maka flywheel boleh terapung di medan magnet. Beberapa jenis flywheel boleh berputar lebih dari 50000rpm. Rajah 2.15 menunjukkan gambar magnetic bearing. Rajah 2.15: Gambar magnetic bearing. e) Fluid Bearing Fluid bearing adalah bearing yang menyokong beban yang dikenakan dengan menggunakan lapisan cecair atau gas yang nipis. Fluid bearing ini boleh dibahagikan kepada dua jenis iatu, fluid dynamic bearings dan hydrostatic bearings. Hydrostatic bearings menggunakan cecair yang dikenakan tekanan dimana kebiasaannya cecair tersebut ialah minyak, air ataupun udara, dan penekanan dilakukan oleh pam. Hydrodynamic bearings pula bergantung kepada kelajuan aci untuk memberi tekanan kepada bendalir pada bearing. Fluid bearing biasanya digunakan pada beban yang berat, kelajuan yang tinggi atau aplikasi yang memerlukan ketepatan yang tinggi dimana kebiasaanya ball bearing akan mempunyai jangka hayat yang pendek atau

22 22 menyebabkan bunyi bising dan getaran. Ia juga digunakan untuk membantu mengurangkan kos. Fluid bearing boleh dikatakan lebih murah berbanding bearing yang lain yang mempunyai penilaian beban yang sama. Bearing ini boleh dikatakan mudah seperti dua permukaan yang halus yang melindungi bendalir untuk bekerja. Kebanyakan fluid bearing memerlukan sedikit atau tidak perlu penyenggaraan, dan mempunyai jangka hayat yang tidak terhad. Bearing ini juga secara umunya mempunyai daya geseran yang terlalu rendah iaitu lebih baik dari bearing mekanikal. Salah satu punca geseran didalam fluid bearing ialah kelikatan bendalir. Walau bagaimanapun, kelikatan bendalir yang rendah juga akan menyebabkan bendalir bocor lebih cepat daripada permukaan bearing. Contoh fluid bearing seperti rajah Rajah 2.16: Gambar fluid bearing f) Plain Bearing Plain bearing adalah jenis bearing yang paling mudah, ianya cuma permukaan bearing tanpa elemen yang berputar. Contoh plain bearing yang paling mudah ialah aci yang berputar di dalam lubang. Secara umumnya, ianya merupakan jenis bearing yang paling murah. Ianya juga ringan dan padat, dan mampu menanggung bebanan yang berat.

23 23 Plain bearing mesti diperbuat daripada bahan yang tahan lama, kurang geseran, kurang penggunaan terhadap bearing dan aci, tahan pada suhu yang tinggi, dan tahan hakisan. Kebiasaanya, plain bearing dibuat daripada bahan yang berbeza, dimana satu bahan lembut dan satu lagi bahan yang keras. Bahan yang keras akan menyokong beban dan bahan yang lembut akan menyokong bahan yang lembut. Contoh plain bearing dapat dilihat dalam rajah Rajah 2.17: Gambar plain bearing Zink Menurut rujukan yang terdapat pada buku Sains Gunaan, aliran mata pelajaran vokasional zink adalah unsur kimia dengan simbol Zn dan nombor atom 30. Ia adalah elemen pertama dalam kumpulan 12 dalam jadual berkala. Dalam beberapa hal, zink adalah kimia yang sama dengan magnesium dimana kedua-dua elemen menunjukkan hanya satu keadaan pengoksidaan normal dan Zn2+ dan Mg2+ ion mempunyai saiz yang sama. Zink adalah antara 24 unsur yang terbanyak di dalam kerak bumi dan mempunyai lima isotop stabil. Bijih zink yang biasa adalah sphalerite ( zinc blende), sejenis mineral zink sulfida.contoh jadual berkala dapat dilihat pada rajah 2.18.

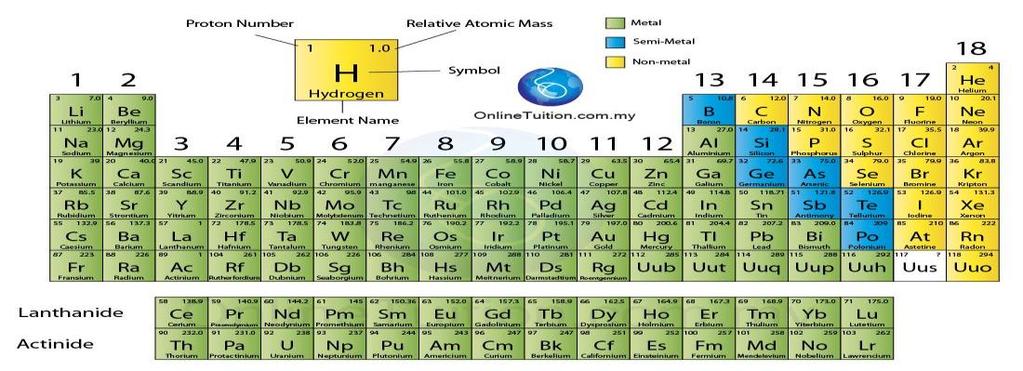

24 24 Rajah 2.18 : Jadual berkala Tembaga, aloi tembaga dan zink dalam pelbagai perkadaran, telah digunakan seawal alaf ketiga di Aegean, Iraq, Arab Saudi, Kalmykia, Turmenistan dan Georgia. Logam zink tidak dihasilkan secara besar-besaran sehingga abad ke-12 di India dan tidak diketahui oleh Eropah sehingga akhir abad ke-16. Lombong Rajasthan telah memberi bukti yang pasti pengeluaran zink kembali pada abad ke-6. Sehingga kini, bukti tertua zink tulen datang dari Zawar, di Rajasthan, seawal abad ke-9 apabila proses penyulingan telah digunakan untuk membuat zink tulen. Contoh penggunaan zink tulen pada zaman purba telah ditemui seperti yang ditunjukkan dalam rajah Bijih zink digunakan untuk membuat beribu-ribu zink tembaga sebelum penemuan zink sebagai elemen yang berasingan. Tembaga Yehuda pada abad ke-10 hingga abad ke-14 mengandungi 23% zink. Rajah 2.19 : Contoh penggunaan zink zaman purba

25 25 Pengetahuan tentang bagaimana untuk menghasilkan tembaga meluas ke Greece Purba pada abad ke-7 sebelum masihi. Perhiasan yang berusia 2500 tahun, yang diperbuat daripada aloi yang mengandungi 80-90% zink, plumbum, besi, antimoni, dan lain-lain telah ditemui. Patung prasejarah yang ditemui di tapak arkeologi Dacian juga mengandungi 87.5% zink. Zink merupakan logam keempat yang paling biasa digunakan selepas besi, aluminium dan tembaga dengan pengeluaran tahunan kira-kira 13 juta tan. Pengeluar zink yang terbesar di dunia ialah Nyrstar, penggabungan dari OZ Minerals Australia dan Belgium Umicore. Kira-kira 70% daripada zink di dunia adalah hasil dari perlombongan, manakala 30% lagi hasil dari kitar semula. Komersial zink tulen yang dikenali sebagai gred tinggi khas adalah % tulen. Di seluruh dunia, 95% zink baru dilombong daripada bijih sulfida, di mana sphalerite (ZnS) adalah hampir bercampur dengan sulfida tembaga, plumbum dan besi. Lombong zink bertaburan di seluruh dunia seperti China, Australia dan Peru merupakan negara utama yang menghasilkan zink dengan 38% penghasilan pada tahun 2014 seperti yang ditunjukkan dalam jadual 2.1. Jadual 2.1 : Negara pengeluar zink tertinggi pada tahun 2014 Kedudukan Negara Tan 1 China Australia Peru India Amerika Syarikat Mexico Zink merupakan logam yang berwarna putih kebiruan, berkilau dan bersifat diamagnetik. Walau demikian, kebanyakan zink bermutu komersial tidak berkilau. Zink adalah kurang padat berbanding besi dan kristal berstruktur heksagon. Logam ini keras dan rapuh pada kebanyakan suhu, namun ianya dapat ditempa antara C. Jika diatas suhu 210 C, logam ini kembali menjadi rapuh dan dapat dihancurkan menjadi debu yang bergumpalan. Zink juga mampu menghantarkan tenaga elektrik dengan baik. Jika dibandingkan dengan logam lain, zink memiliki titik

26 26 lebur (420 C) dan titik didih (900 ) yang relatif rendah, tetapi sebenarnya zink mempunyai titik lebur yang terendah di antara semua logam Paip a) Paip besi bergalvani (BG) Paip besi bergalvani diperbuat daripada keluli yang bersadur dengan zink. Saiz paip BG ini ditentukan oleh ukuran diameter bahagian dalam batang paip. Saiz yang biasa digunakan di rumah ialah 13mm dan 20mm dengan panjang 6 meter. Untuk kegunaan perpaipan industri dan loji pula, saiz yang biasa digunakan ialah 25mm, 32mm, 38mm dan 50mm. Pada hujung paip BG diulir untuk tujuan penyambungan dan pemasangan. Contoh paip besi bergalvani dapat dilihat dalam rajah Rajah 2.20: Paip besi bergalvani b) Paip poli (HDPE) Menurut isa (2009), paip poli ini boleh dilentur dan tahan cuaca panas dan hujan. Ianya berwarna hitam, lebih kuat dari PVC, tidak berkarat, ringan dan boleh digulung. Ketebalannya hanya dalam satu saiz tetapi mempunyai pelbagai diameter. Paip ini juga lebih mahal dan tidak boleh ditegakan. Apabila penyambungan dibuka, hujung paip perlu dipotong kerana terdapat kesan pencengkam pada hujung paip itu. Paip jenis ini boleh dipotong menggunakan pemotong paip PVC atau gergaji. Penyambungan paip poli ini tidak memerlukan gam kerana terdapat sleeve dalam penutup untuk

27 27 mencengkam paip poli. Didalam sleeve pula terdapat gelang getah bagi membantu mencengkam paip ini. Gambar paip poli dapat dilihat dalam rajah Rajah 2.21: Paip poli c) Paip polivinil klorida (PVC) Paip ini pula diperbuat daripada plastik polivinil klorida. Kebiasaannya, paip ini digunakan untuk paip agihan, paip cuci dan paip limpah. Ianya ringan dan mudah dikendalikan tetapi tidak sesuai untuk menyalurkan air panas. Saiz paip PVC yang terdapat di pasaran ialah 13mm, 20mm, 25mm, 32mm, dan 50mm. Panjang piawaian paip PVC ini pula ialah 6m. Paip PVC ini merupakan paip yang paling murah diantara semua tetapi ianya mudah pecah dan patah. Rajah 2.22 menunjukkan gambar paip polivinil klorida. Rajah 2.22 : Paip polivinil klorida.

28 RUMUSAN Secara kronologinya, bab ini dirumuskan untuk memberi penekanan kepada pengguna melalui kajian yang pernah dilakukan. Tanpa kita sedar, peradaban manusia bukan sahaja lahir dari penciptaan sistem tulisan, tetapi pembinaan tandas pertama. Hal ini telah lama mati dalam diri pengguna selaras perkembangan zaman. Sistem bekalan air juga memainkan peranan penting, dari mulanya mendapat sumber air dari sungai, pembinaan perigi hingga air yang telah dirawat untuk kegunaan seharian. Pelbagai jenis paip juga telah dicipta sesuai penggunaannya untuk memudahkan manusia serta mengelakkan pembaziran. Dari mula menggunakan pam penyedut air bawah tanah sehingga pili air yang digunakan hampir disemua tempat merupakan hasil dari inovasi yang dicipta oleh manusia. Dapat dilihat secara umumnya, ramainya masyarakat yang cerdik pandai dalam mengolah sesuatu secara berterusan sehingga generasi akan datang.

29 29 BAB 3 METODOLOGI 3.1 PENGENALAN Metodologi merupakan kaedah-kaedah atau tatacara yang digunakan bagi melaksanakan projek secara terperinci, sistematik dan berdisiplin. Ia juga merupakan suatu penceritaan tentang langkah-langkah untuk menjayakan projek retractable pipe ini. Dalam bab ini, akan diterangkan tentang bagaimana sesuatu bentuk itu dipilih dan faktor pemilihannya. Seterusnya, kaedah dan aspek- aspek pengumpulan data telah digunakan. Instrumen kajian juga turut dilampirkan pada bahagian ini agar pengguna dapat mengetahui tentang cara mengendalikannya. Selain itu, teknik yang digunapakai dalam penghasilan projek ini yang terdapat pada persampelan dan penganalisis data juga turut dilampirkan didalam bab ini. Setiap langkah ini sangat penting dalam melaksanakan projek ini bagi memastikan projek ini dapat disiapkan pada masa yang telah ditetapkan.oleh itu, langkah-langkah ini perlu diikuti satu demi satu dan perlu dilakukan dengan penuh ketelitian. Jika berlakunya kesilapan, maka ia akan membuat projek ini tidak dapat berfungsi dengan baik atau menjadikan projek ini tidak sempurna atau kelihatan tidak kemas.

30 CARTA ALIR PROSES REKABENTUK MULA MENGENALPASTI MASALAH, OBJEKTIF DAN SKOP PROJEK MEMBUAT KAJIAN LITERATUR PENGHASILAN IDEA DAN KONSEP PEMILIHAN IDEA PEMILIHAN BAHAN TIDAK YA FABRIKASI TIDAK PENGUJIAN YA TAMAT Rajah 3.1: Carta alir proses rekabentuk.
