BAB 1 PENGENALAN 1.1 PENDAHULUAN

Transcript

1 1 BAB 1 PENGENALAN 1.1 PENDAHULUAN Projek yang akan dihasilkan adalah untuk mengekalkan kebersihan dalam landasan pintu gelongsor (sliding door railway). Pintu gelongsor menggunakan gerakan linear atau linear motion. Gerakan linear adalah satu gerakan yang bergerak di atas satu paksi atau garisan lurus. Gerakan linear adalah gerakan paling asas dalam sistem pergerakan yang diguna pakai sekarang. Oleh itu, projek ini dirangka dan akan dijalankan untuk landasan pintu gelongsor yang akan bergerak pada paksinya. Projek yang dipanggil penutup landasan pintu gelongsor (sliding door railway cover) akan dijalan dan akan direka mengikut pintu gelongsor yang biasa digunakan dalam pembinaan perumahan di Malaysia.

2 2 1.2 LATAR BELAKANG KAJIAN Kajian telah dilakukan dengan menemu ramah jiran sekeliling dengan bertanyakan akan masalah pintu gelongsor tersebut. Apa yang didapati adalah keluhan daripada pemilik rumah ketika menyapu sampah ke luar rumah. Hal ini kerana sampah yg disapu tersebut telah tersangkut pada landasan pintu gelongsor. Pengguna juga berkata bahawa kos untuk membersihkan landasan tersebut adalah mahal. Mereka perlu memanggil pakar dalam hal ini untuk membersihkan landasan pintu gelongsor. Selain itu, sampah yang di sapu akan tersangkut dalam landasan pintu gelongsor, ia akan membuatkan pintu gelongsor susah ditutup dan pergerakannya tidak lancar kerana tersangkut, bergeser dengan sampah, habuk dan pasir yang disapu ke luar rumah itu tadi. Hal ini juga mendatang bunyi bising apabila pintu dibuka dan ditutup dan penggunaan tenaga yang banyak untuk membuat aktiviti tersebut. 1.3 PENYATAAN MASALAH Di Malaysia terdapat banyak rumah yang menggunakan sliding door. Hal ini mendatangkan satu masalah kepada seorang suri rumah dan ahli keluarga ketika menyapu sampah. Habuk, pasir dan sampah-sampah kecil sering tersangkut dan sukar untuk dibersihkan pada landasan sliding door tersebut. Oleh kerana itu, sliding door akan mengeluarkan bunyi yang kuat dan akan tersekat pada landasan disebabkan pasir, habuk dan sampah-sampah kecil itu. Perkara ini akan mendatangkan satu impak yang besar jika dapat diselesaikan. 1.4 OBJEKTIF Dalam melaksanakan projek ini terdapat beberapa objektif utama yang ingin dicapai : 1. Memilih bahan untuk dijadikan sliding door cover. 2. Mefabrikasi sliding door cover. 3. Menguji kekerasan bahan yang telah dipilih.

3 3 1.5 SKOP PROJEK door Sasaran utama sliding door railway cover ini hanya boleh digunakan untuk sliding 1. Kegunaan untuk sliding door yang ada di rumah. 2. Mempunyai 4 panel (fixed/slide/slide/fixed) atau 2 panel (fixed/slide). 3. Kekerasan bahan tersebut. 1.6 KEPENTINGAN DAN IMPAK PROJEK Projek ini dikenalpasti mempunyai beberapa kepentingan dan impak dalam membantu masyarakat atau pengguna. Antaranya ialah : 1. Memudahkan kerja-kerja menyapu sampah di rumah. 2. Mudah dipasang pada landasan pintu gelongsor. 3. Kos pembelian sliding door railway cover adalah murah dan berpatutan dengan pasaran sekarang.

4 4 BAB 2 KAJIAN LITERATUR 2.1 PENGENALAN Kajian literatur atau kajian ilmiah, boleh didefinisikan sebagai satu proses kajian terdahulu bagi membantu di dalam proses penambahbaikkan terhadap sesuatu projek yang akan dihasilkan. Di dalam membuat sesuatu produk atau reka bentuk baru, kajian literatur diperlukan bagi membantu dalam menghasilkan produk. Adanya kajian literatur ini, objektif utama dalam melaksanakan projek ini dapat dicapai seterusnya memudahkan urusan dalam pemilihan bahan, jenis-jenis bahan yang diguna dan segala maklumat sebelum memulakan projek tersebut. 2.2 KONSEP/TEORI ENGSEL Konsep yang akan digunakan dalam bahan projek ini adalah tertutup dan terbuka yang dikawal oleh sendi-sendi engsel yang dilekatkan pada raceway wire cover betujuan menghubungkan tapak dan penutup landasan pintu gelongsor. Engsel biasanya digunakan pada daun pintu atau nama lain adalah jendela atau pintu.

5 PINTU GELONGSOR ( SLIDING DOOR ) Pintu gelongsor (sliding door) adalah pintu yang diubah agar rumah memiliki dekorasi yang dapat menarik perhatian pembeli rumah. Justeru itu, terdapat beberapa kelemahan pada landasan sliding door. Kelemahan yang dimaksudkan adalah dari segi kebersihan dalam landasan sliding door iaitu habuk, pasir dan sampah kecil yang tersekat ketika menyapu sampah ke luar rumah. Berdasarkan temu ramah kepada pemilik rumah yang mempunyai sliding door, kata sepakat telah dicapai bahawa pemilik rumah mempunyai masalah yang sama. Oleh kerana itu, kami mereka bentuk satu penutup landasan sliding door untuk memudahkan kerja harian pemilik rumah. Habuk datangnya dari hama, haiwan belaan. Pasir juga menjadi salah satu sebab utama terjadi masalah ini PERGERAKAN PINTU GELONGSOR Gerakan lurus (linear movement) boleh diklasifikasi sebagai pergerakan mekanikal. Pergerakan mekanikal adalah satu mekanisma atau sistem yang membenarkan bahan berfungsi atau bergerak. Pergerakan mekanikal digunakan dalam kehidupan harian untuk memudahkan kerja manusia. Secara amnya, pergerakan ini digunakan untuk memindahkan sesuatu bahan yang berada di atas landasan tersebut iaitu input dan digerakkan ke satu tempat lain iaitu output.

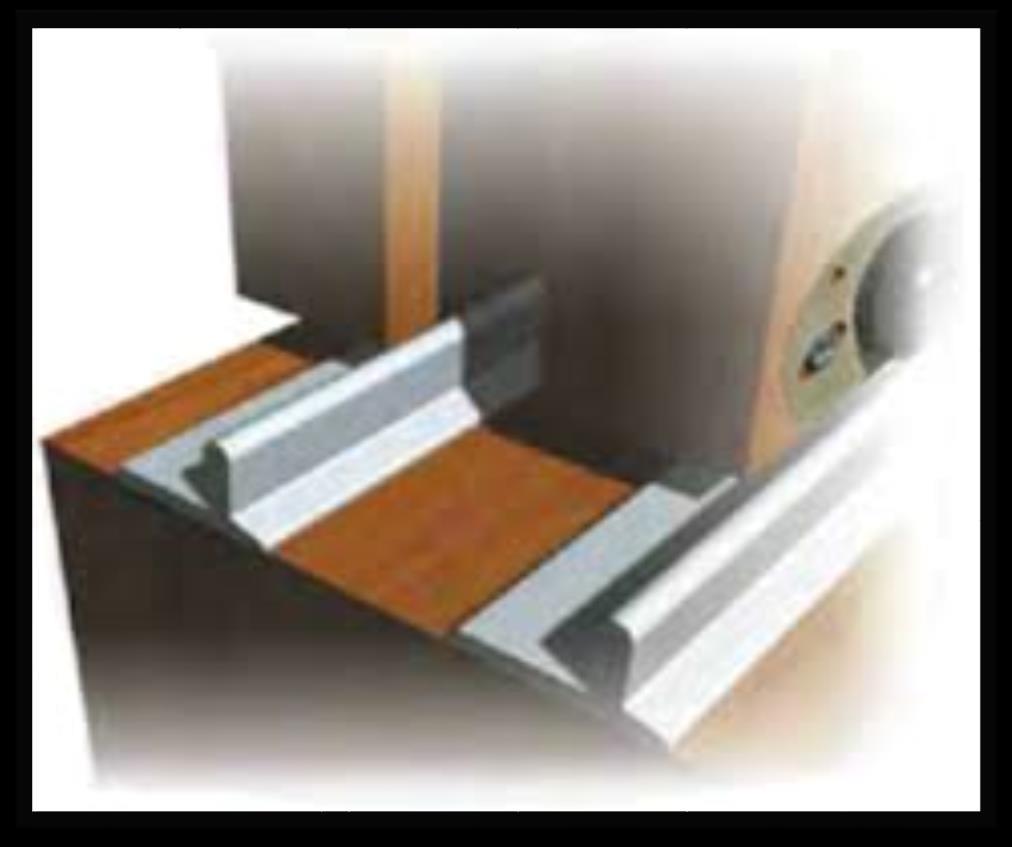

6 LANDASAN PINTU GELONGSOR (BOTTOM TRACK SLIDING DOOR) Rajah 2.1 Bar besi atau sambungan bar diletakkan di atas tanah untuk membentuk satu landasan. Landasan yang dimaksudkan adalah landasan gelongsor pintu. Gelongsor pintu dijadikan pengangkutan atas landasan ini. Konsep landasan ini juga digunakan untuk pintu atau tingkap. Landasan ini direka bagi memudahkan pergerakan pintu. Ia diperbuat daripada aluminium, tembaga atau logam.

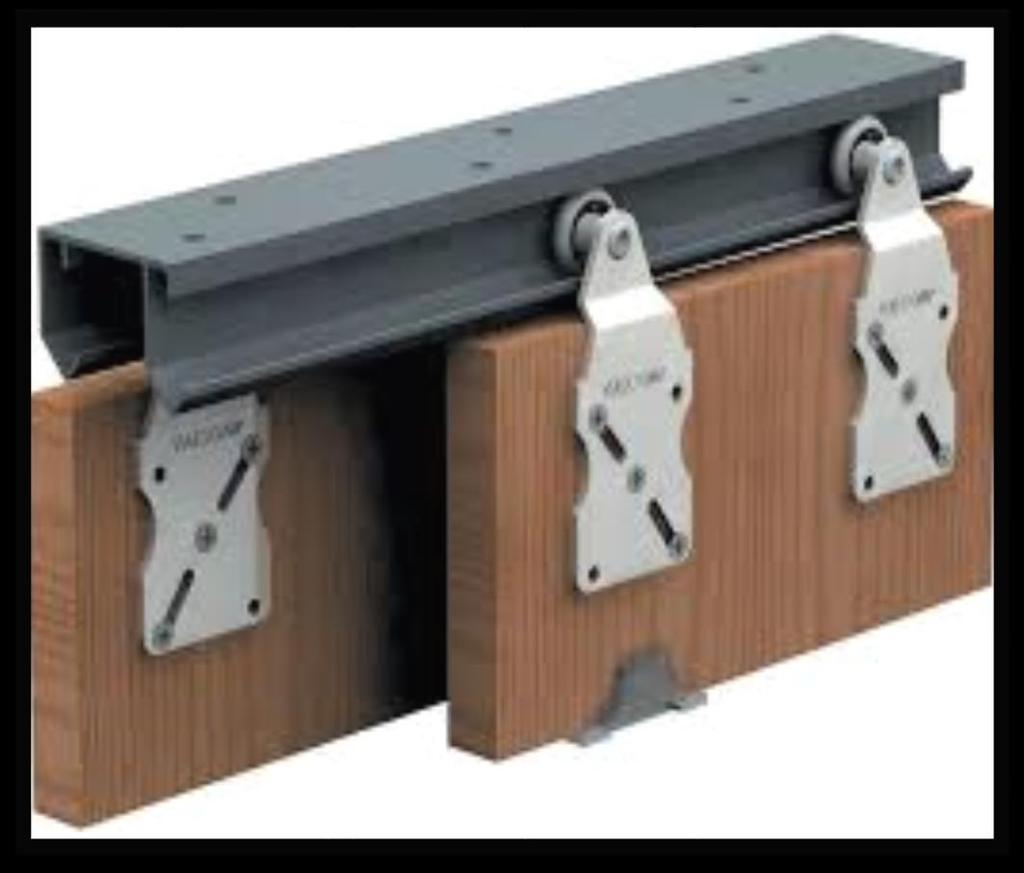

7 PINTU GELONGSOR TERGANTUNG Rajah 2.2 Sistem top hung paling sering digunakan. Pintu itu digantung oleh dua penyangkut troli di bahagian atas pintu yang bergerak di landasan yang tersembunyi, semua berat diambil oleh gantungan, menjadikan pintu lebih mudah bergerak.

8 8 Di setiap hujungnya terdapat penghalang trek untuk menyerap apa-apa kesan yang dibuat jika pintu ditutup dengan kuat dan memegang pintu dalam kedudukan terbuka atau tertutup. Semua sistem gear pintar gelongsor atas mempunyai had berat maksimum bagi setiap pasangan penyangkut troli. Apabila menentukan sistem gelongsor yang sesuai, anggaran berat pintu adalah faktor kritikal, walaupun kebanyakan pembekal gear pintu gelangsar boleh memberi nasihat mengenai berat pintu.ketika pintu digantung di atas dari dua titik, ia juga memerlukan trek bawah atau roller untuk mengelakkannya daripada berayun ke sisi.

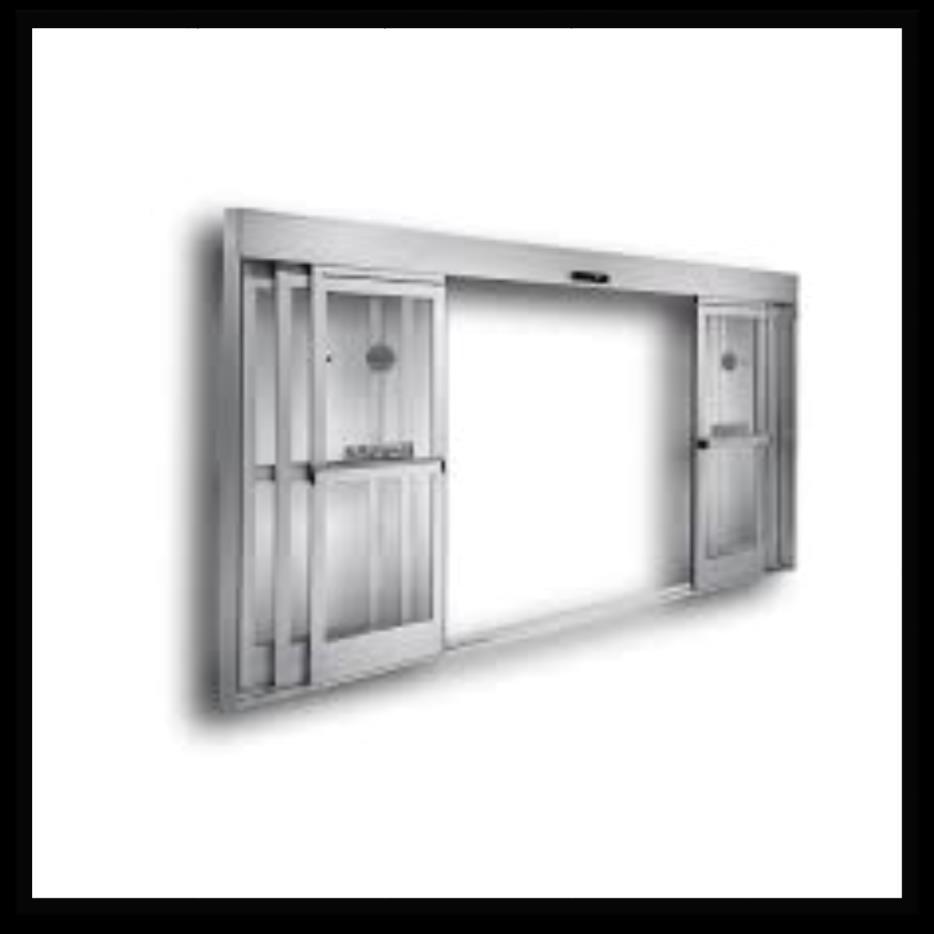

9 PINTU GELONGSOR AUTOMATIK Rajah 2.3 Beberapa pintu gelangsar mengandungi sistem motor dan pengaktifan untuk membukanya. Ini dipanggil pengendali pintu gelongsor. Pintu gelangsar automatik biasanya terdapat di pejabat dan pintu masuk kedai. Pintu-pintu ini mengandungi mekanisme kunci magnet yang dibuka secara automatik semasa kecemasan.

10 ROLLER SHUTTER Rajah 2.4 Shutter roller, pintu beroda atau pintu bahagian atas adalah jenis pintu atau tingkap yang terdiri daripada banyak selanjar mendatar (atau kadang-kadang bar atau sistem web) yang bersambung. Pintu dibangkitkan untuk membukanya dan diturunkan untuk menutupnya. Di pintu-pintu besar, tindakan itu mungkin bermotor. Ia memberikan perlindungan terhadap angin dan hujan. Dalam bentuk pengatup, ia digunakan di hadapan tetingkap dan melindungi tingkap dari vandalisma dan percubaan pencurian. Shutters roller mempunyai banyak aplikasi, termasuk pintu untuk van, garaj, dapur, sekolah, penjara dan gudang. Di beberapa negara, bidai beroda disubsidi oleh kerajaan tempatan. Di kawasan yang sering terdedah kepada cuaca buruk, bidai roller digunakan sebagai kaedah penebat dan boleh melindungi tingkap daripada kerosakan hujan.

11 KAJIAN TERDAHULU RESIN CASTING Pemutus resin adalah kaedah pemutus plastik di mana acuan dipenuhi dengan resin sintetik cair, yang kemudiannya mengeras. Ia digunakan terutamanya untuk pengeluaran skala kecil seperti prototaip industri dan pergigian. Ia boleh dilakukan oleh penggemar amatur dengan pelaburan awal yang kecil, dan digunakan dalam pengeluaran mainan, model dan angka yang boleh ditagih, serta pengeluaran perhiasan berskala kecil. Resin tiruan untuk proses tersebut adalah monomer untuk membuat polimer termoset plastik. Semasa proses penetapan, monomer cecair pempolimeran ke dalam polimer, dengan itu mengeraskan ke dalam pepejal. Resin tunggal-monomer boleh digunakan dalam proses ini, yang membentuk homopolimer (polimer yang mengandungi hanya satu jenis polimer). Dalam penggunaan sedemikian, "ejen pengawetan" bercampur dengan resin mengandungi apa yang disebut sebagai "pemangkin", tetapi secara teknikal merupakan sumber awal radikal bebas untuk bertindak sebagai pemula dalam sistem bebaspolimerisasi tindak balas rantaian kimia radikal. Selalunya, pemutus resin boleh dilakukan dengan resin ditambah dengan jumlah yang hampir sama dengan cecair pengeras (seperti dalam banyak resin epoksi atau sistem resin poliester), yang berfungsi mengandungi polimer kedua, untuk digunakan dalam membentuk plastik produk akhir yang kopolimer. Copolymers mengandungi dua entiti kimia bergantian berbeza dalam molekul polimer akhir.

12 JENIS TETAPAN SLIDING DOOR Rajah 2.5

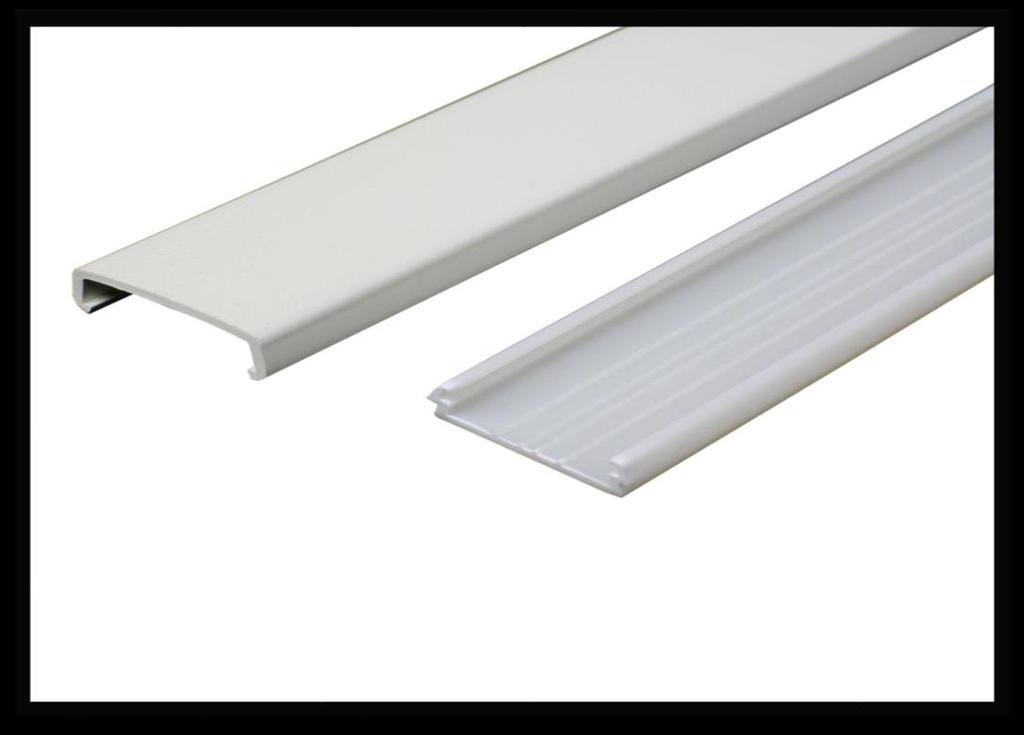

13 JENIS BAHAN YANG DIGUNAKAN Rajah Raceway cover Digunakan untuk pendawaian tersembunyi samada di rumah mahupun di pejabat. Bahan ini dicipta bertujuan untuk kemasan semasa kerja pendawaian dilakukan. Kami menggunakan bahan ini kerana landasan pintu gelongsor (sliding door) menepati ciriciri dan bentuk landasan pintu gelongsor.

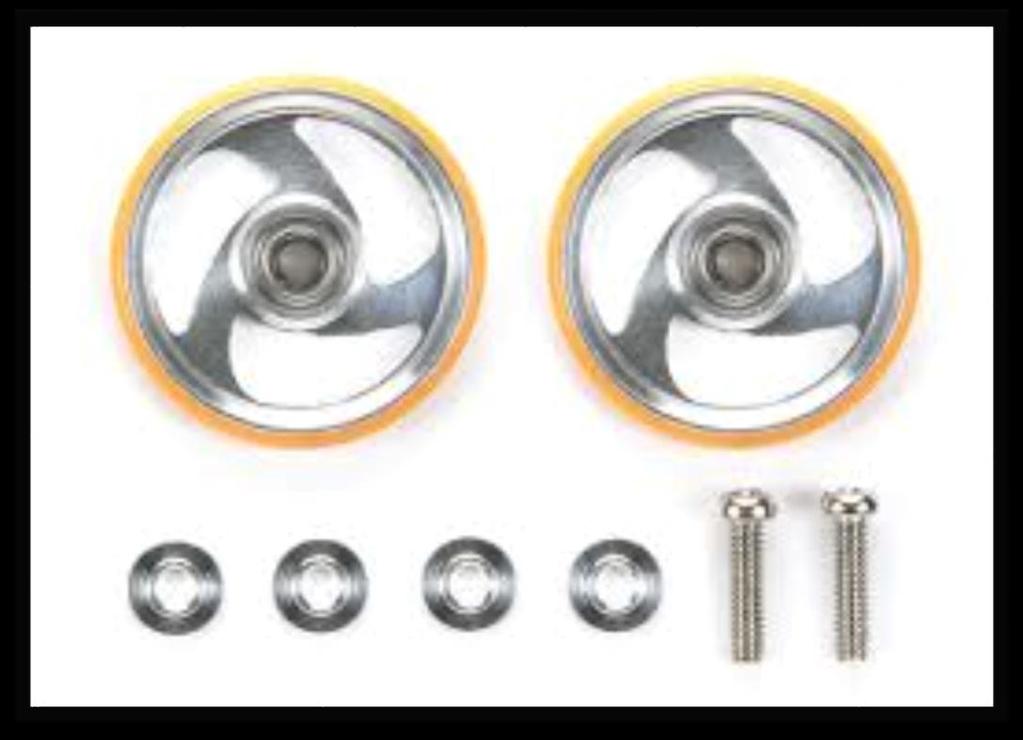

14 14 Rajah RODA 1. Sebuah silinder yang berputar pada paksi berpusat yang selalu digunakan dalam kebanyakan industri dan diletakkan dalam mesin yang dijalankan berfungsi untuk menggerakkan atau meleperkan sesuatu objek. Roda ini juga digunakan untuk menggerakkan gelongsor pintu. 2. Roda ini digunakan untuk memudah pergerakan laluan antara pintu gelongsor dan penutup landasan pintu gelongsor. 3. Roda yang digunakan adalah roda yang bersaiz kecil dan diperbuat daripada plastik.

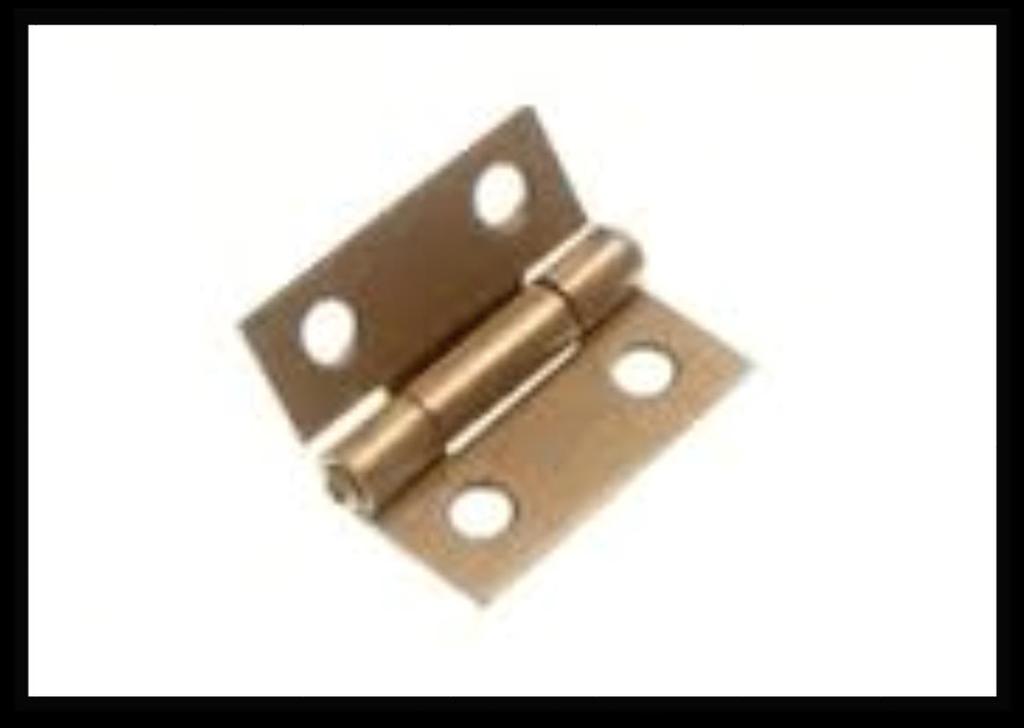

15 15 Rajah Engsel 1. Alat bantuan yang dipasang pada daun pintu atau jendela supaya boleh dibuka dan ditutup. Ada engsel yang diperbuat daripada besi, plastik, mahupun logam campuran. 2. Engsel ini akan digunakan sebagai bahan pembuka dan penutup landasan pintu gelongsor yang akan direka dan digunapakai.

16 SIFAT BAHAN Menentukan sifat bahan merupakan satu faktor penting yang perlu dilakukan sebelum melakukan atau memula projek. Sifat-sifat yang terdapat pada bahan yang akan digunakan ialah : Plastik Plastik adalah hasil olahan minyak mentah, sifat sifat plastik adalah seperti berikut : Logam 1. Kalis air. 2. Mudah dibentuk dan dicetak. 3. Ringan dan tidak mudah pecah. 4. Mudah terbakar dan mudah lentur. 5. Isolator panas dan letrik. Pada umumnya ia berbentuk padat, namun ada yang berbentuk cair iaitu raksa yang digunakan untuk termometer. Logam mempunyai sifat-sifat seperti berikut : 1. Keras, kuat dan tidak lentur. 2. Tidak menyerap air. 3. Tidak mudah terbakar. 4. Penghantar panas dan letrik yang baik. 5. Dapat ditempa dan mudah dibentuk. 6. Beberapa logam tidak mudah berkarat.

17 17 Resin Dalam kimia polimer dan sains bahan, resin adalah bahan pepejal atau sangat likat tumbuhan atau asal sintetik yang biasanya boleh ditukar kepada polimer. Mereka sering campuran campuran sebatian organik, terutamanya terpenes. Banyak tumbuhan, terutamanya tumbuhan berkayu, menghasilkan resin sebagai tindak balas kepada kecederaan. Resin bertindak sebagai pembalut yang melindungi tumbuhan dari menyerang serangga dan pathogen. Sintetik Resin Banyak bahan dihasilkan melalui penukaran resin sintetik kepada pepejal. Contoh-contoh penting adalah bisphenol a diglycidyl eter, iaitu resin yang ditukar kepada gam epoksi apabila penambahan pengeras. Silikon sering disediakan dari resin silikon melalui pemvulkanan suhu bilik. Grafit Mineral grafit ialah salah satu alotrop karbon. Ia dinamakan oleh Abraham Gottlob Werner pada 1789 dari perkataan Greek γραφειν (graphein): "melukis/menulis", kerana kegunaanya dalam pensel. Berbeza dengan berlian (satu lagi alotrop karbon), grafit merupakan pengalir elektrik separuh logam, dan boleh digunakan, sebagai contoh, dalam elektrod lampu arka. Grafit memegang penghormatan sebagai bentuk paling stabil karbon di bawah suhu dan tekanan piawai. Oleh itu, ia digunakan dalam termokimia sebagai keadaan piawai untuk mentakrifkan haba pembentukan sebatian karbon. Grafit boleh dianggap sebagai gred tertinggi batu arang, cuma sedikit di atas antrasit dan kerana itu juga dipanggil meta-antrasit, sungguhpun ia jarang digunakan sebagai bahan api disebabkan ia sukar dinyalakan.

18 18 Ujian Kekerasan Ujian kekerasan adalah pengujian yang paling efektif untuk menguji kekerasan suatu material, kerana dengan pengujian ini kita dapat dengan mudah mengetahui gambaaran sifat mekanisma suatu material. Meskipun pengukuran hanya dilakukan pada suatu titik, atau daerah tertentu saja, nilai kekerasan sah untuk menyatakan kekuatan suatu material. Brinnel (HB / BHN) Pengujian kekerasan dengan kaedah Brinnel bertujuan untuk menentukan kekerasan suatu material dalam bentuk daya tahan material terhadap bola baja (identor) yang ditekankan pada permukaan material uji tersebut (spesimen). Idealnya, pengujian Brinnel diperuntukan untuk material yang memiliki permukaan yang kasar dengan uji kekuatan berkisar kgf. Identor (Bola baja) biasanya telah dikeraskan dan diplating ataupun terbuat dari bahan Karbida Tungsten. Rockwell (HR / RHN) Pengujian kekerasan dengan kaedah Rockwell bertujuan menentukan kekerasan suatu material dalam bentuk daya tahan material terhadap indentor berupa bola baja ataupun kerucut intan yang ditekankan pada permukaan material uji tersebut.

19 19 Skala Indentor F0 (kgf) F1 (kgf) F (kgf) E Jenis Material Uji A Diamond cone Exremely hard materials, tugsen carbides, dll B 1/16" steel ball Medium hard materials, low dan medium carbon steels, kuningan, perunggu, dll C Diamond cone Hardened steels, hardened and tempered alloys D Diamond cone Annealed kuningan dan tembaga E 1/8" steel ball Berrylium copper,phosphor bronze, dll F 1/16" steel Alumunium sheet ball G 1/16" steel Cast iron, alumunium alloys ball H 1/8" steel ball Plastik dan soft metals seperti timah K 1/8" steel ball Sama dengan H skala L 1/4" steel ball Sama dengan H skala M 1/4" steel ball Sama dengan H skala P 1/4" steel ball Sama dengan H skala R 1/2" steel ball Sama dengan H skala S 1/2" steel ball Sama dengan H skala V 1/2" steel ball Sama dengan H skala

20 20 BAB 3 METODOLOGI 3.1 PENGENALAN Kajian metodologi merupakan proses dan kaedah yang dijalankan bagi mencapai matlamat dan objektif yang telah ditetapkan. Di samping itu, ianya menerangkan mengenai sumber-sumber data yang diperolehi untuk melengkapi kajian ini. Sumbersumber data yang diperolehi daripada kajian literasi yang diproses dan dianalisis untuk mendapatkan matlamat yang lebih tepat. Perancangan dan pemilihan kajian metodologi haruslah dibuat dengan teliti dan sebaik mungkin bagi memastikan data yang terkumpul bersesuai dengan objektif kajian yang ingin dicapai. Segala maklumat yang tidak berkaitan haruslah ditolak terlebih dahulu bagi memastikan kajian yang dijalankan tidak terpesong dan mempunyai maklumat yang diperlukan sahaja. Metodologi kajian terbahagi kepada beberapa peringkat iaitu : 1. Mengumpul data dan maklumat mengenai kajian 2. Membuat pemerhatian dan kajian terhadap proses yang dijalankan oleh projek. 3. Membuat kajian kejuruteraan terhadap pemilihan bahan.

21 REKABENTUK KAJIAN 1) Rajah 3.1: menggunakan konsep roller shutter. KELEBIHAN REKABENTUK 1. Mempunyai rekaan dan konsep yang menarik. 2. Mudah dipasang, ringan dan mudah alih. 3. Bahan mudah didapati. KEKURANGAN REKABENTUK 1. Memerlukan bahan yang banyak. 2. Pintu tidak boleh ditutup jika menggunakan rekabentuk ini. 3. Rumit untuk memfabrikasi.

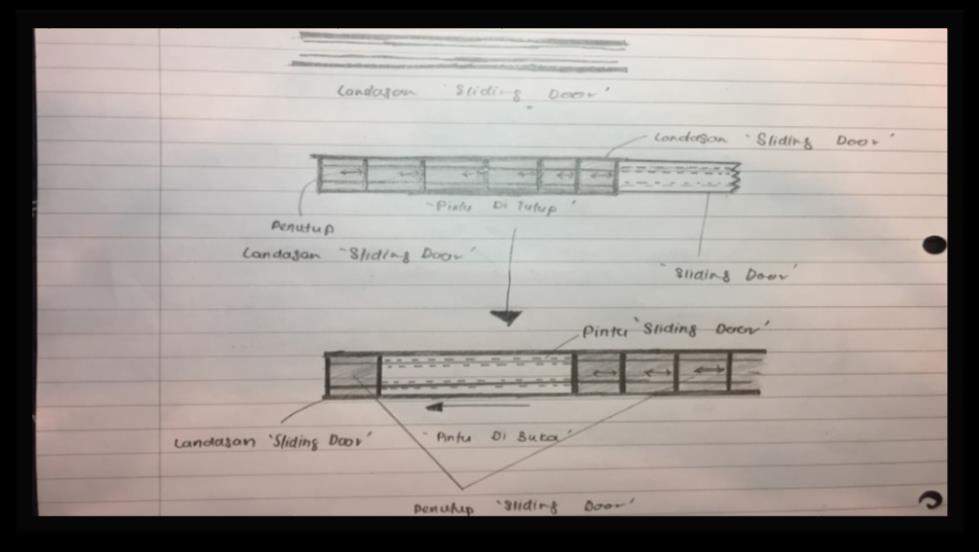

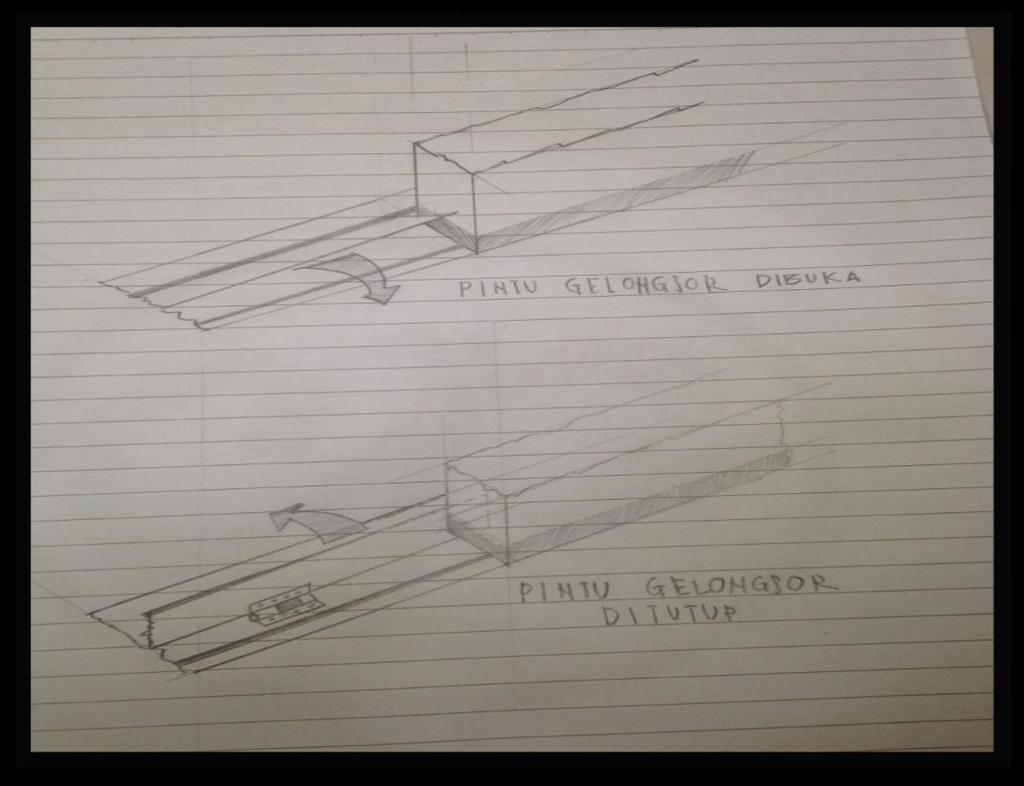

22 22 2) Rajah 3.2: Apabila pintu dibuka, penutup landasan pintu gelongsor akan jatuh dan menutup landasan tersebut. Jika pintu ditutup, pintu akan bertembung dengan penutup landasan dan akan menolak penutup landasan ke sisi pintu dan memberi laluan kepada pintu gelongsor. KELEBIHAN REKABENTUK

23 23 1. Material mudah didapati dan mudah dipasang. 2. Material murah dan ringan serta mudah alih. 3. Pergerakan yang lancar dan tidak mudah pecah. KEBURUKAN REKABENTUK 1. Kerja mefabrikasi memerlukan ketelitian. PEMILIHAN TAJUK Pemilihan tajuk merupakan langkah yang paling awal ditempuhi sebelum memulakan ketelitian berkaitan projek yang dicari perlulah bersesuaian dengan taraf diploma kerana merupakan satu projek akhir sepanjang pengajian dalam kursus Diploma Kejuruteraan Mekanikal ini. Selain itu, pemilihan projek yang bersesuaian membantu daya pemikiran yang kreatif dan inovatif disamping melambangkan taraf pemikiran seseorang individu dan setinggi mana taraf pengetahuan individu tersebut dalam aspek-aspek melibatkan penggunaan elektrik dan elektronik. Selepas projek dipilih, tajuk kepada tersebut perlu dipilih berdasarkan kemampuannya, menarik minat orang lain untuk mengetahui lebih dalam lagi mengenai projek tersebut secara dekat. Tajuk yang mampu menarik perhatian orang lain melambangkan status awal projek tersebut. Selain tajuk yang sesuai dipilih, langkah yang perlu dilalui pula ialah memilih komponen yang berkaitan dengan projek berkenaan perlu dilakukan dengan betul agar ia mudah didapati dan tidak menimbulkan satu masalah yang besar untuk mendapatkannya. Ini kerana, komponen yang sukar untuk didapati akan memberikan kesan kepada projek yang akan dibuat kerana ia mungkin akan mengambil masa yang lama untuk mendapatkannya.

24 CARTA ALIR PROSES Carta alir adalah sejenis rajah yang mewakili satu algoritma ataupun proses yang ditunjukkan dalam pelbagai jenis kotak dan susunannya dihubungkan menggunakan anak panah. Operasi proses diwakili dalam bentuk kotak dan anak panah yang menghubungkannya pula mewakili aliran kawalan data. Carta aliran telah digunakan dalam menganalisis, mereka bentuk, mendokumentasi atau menguruskan sesuatu proses atau program dalam pelbagai bidang.

25 25 MULA MENGENALPASTI MASALAH YANG SEDIA ADA MENGUMPULKAN DATA DAN MAKLUMAT MEMBUAT KAJIAN DATA DAN MAKLUMAT YANG DIPEROLEHI PENGHASILAN PENUTUP LANDASAN SLIDING DOOR PENGUJIAN KEBEKESANAN DAN KEKERASAN BAHAN RESPON TAMAT Rajah 3.3: carta alir kerja

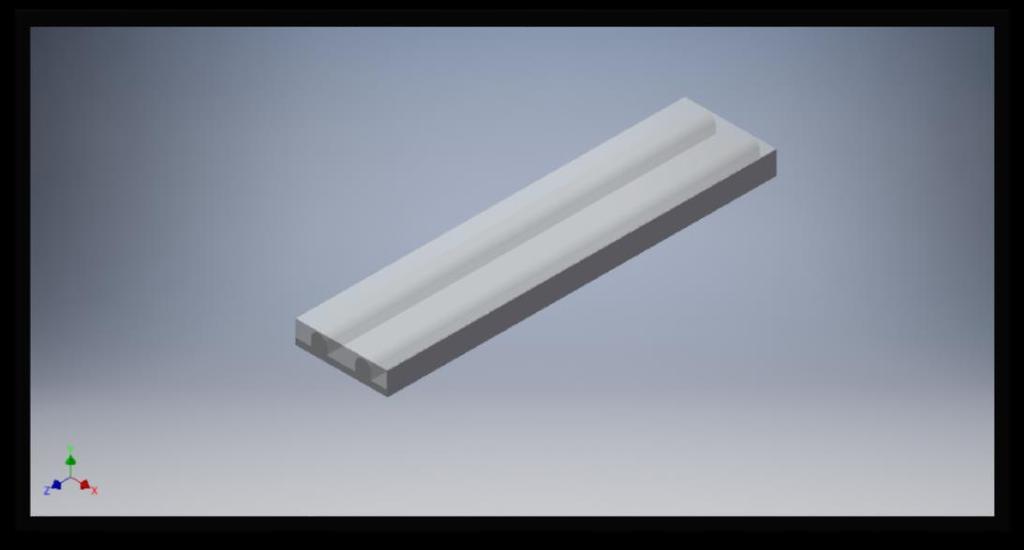

26 REKABENTUK BERBANTU KOMPUTER Rekaan 1

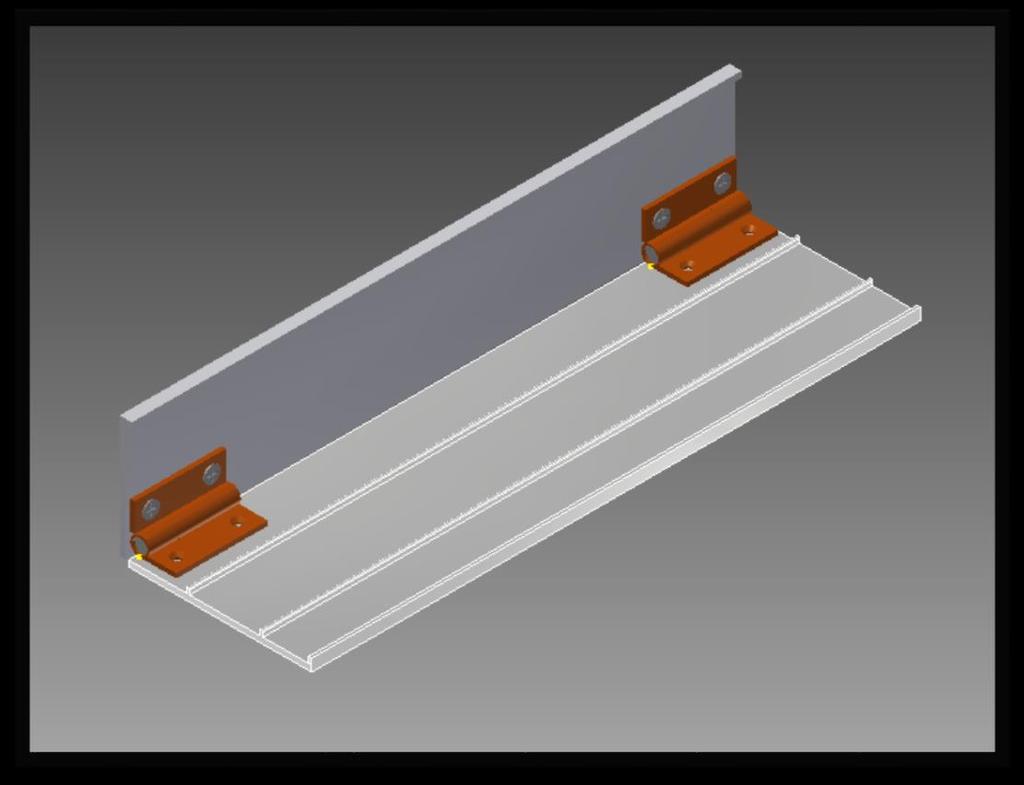

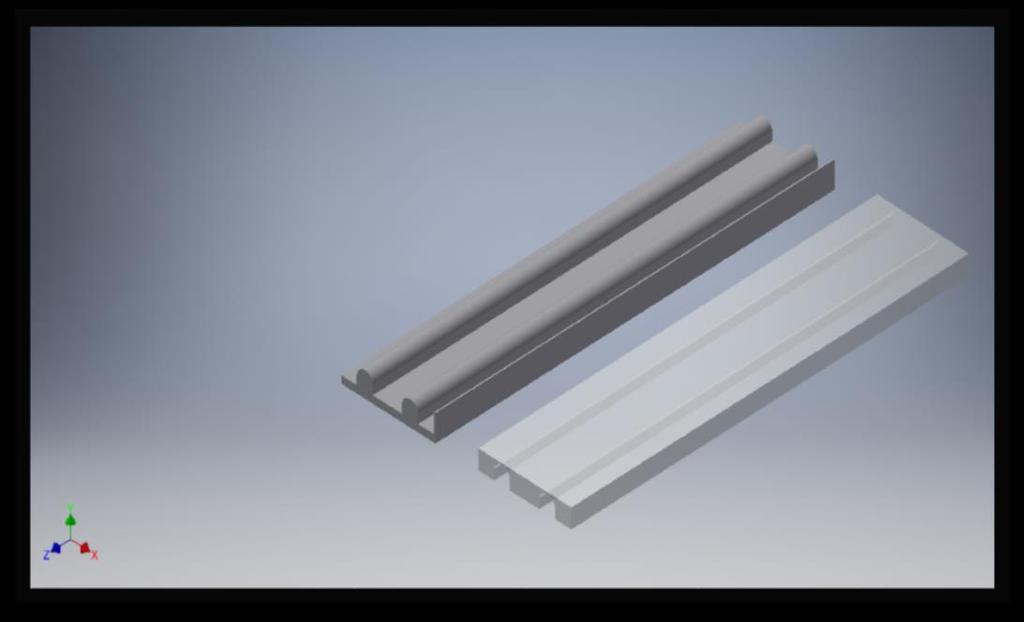

27 Rekaan 2 27

28 MENYEDIAKAN BAHAN Pemilihan bahan merupakan suatu proses yang penting dalam menghasilkan sesuatu projek. Melalui pemilihan bahan ini, kita mampu menilai kualiti projek yang akan kita hasilkan dan kesempurnaan projek yang bakal kita hasilkan. Di samping itu juga ia bertujuan untuk memenuhi kepuasan pengguna. Projek yang akan dibuat juga haruslah selamat dan efisien untuk digunakan. Justeru itu, pemilihan bahan ini juga membolehkan kita mengetahui atau menganggarkan kos dalam melaksanakan sesuatu projek. Oleh itu, pelbagai faktor yang penting perlu dipertimbangkan supaya projek yang dihasilkan berkualiti dimana faktor-faktor yang dikaji adalah seperti berikut: a) kos yang dipilih. b) Ketahanan bahan dan kesesuaian bahan dengan keadaan sekeliling c) Cara untuk mendapatkan bahan tersebut d) Cara pemasangan Faktor-Faktor Yang Dikaji Untuk Pemilihan Bahan Kos Bahan Yang Dipilih Kos bahan yang digunakan merupakan faktor yang paling penting untuk menghasilkan sesebuah produk atau projek yang mempunyai kegunaan yang lebih tetapi nilai kos yang minimum dan sesuai dengan produk yang sedia ada di pasaran supaya dapat bersaing dengan produk lain. Selain kos, bahan yang digunakan perlu juga diselaraskan dengan kekuatan dan kegunaan bahan tersebut.

29 Ketahanan Bahan Dan Kesesuaian Bahan Pada Keadaan Sekeliling Ketahanan bahan dikaji supaya mendapat bahan yang sesuai untuk digunakan dimana bahan tersebut dapat menyokong dan berfungsi dengan baik. Selain itu, struktur bahan juga dipertimbangkan supaya bahan yang dipilih adalah sesuai dengan keadaan sekeliling seperti keadaan cuaca, suhu, tekanan atau beban dan lain-lain Cara Untuk Mendapatkan Bahan Bahan yang digunakan perlulah senang didapati kerana masa yang diberi untuk menghasilkan projek ini boleh dikatakan singkat dan barang yang hendak diperolehi ini perlu juga sesuai dengan rancangan masa kerja pemasangan atau menghasilkan projek sekiranya barangan atau bahan tersebut perlu didapati dari tempat lain. 3.6 PROSES PENYEDIAAN PROJEK Rajah di bawah menunjukkan cara pembuatan tekapan dan memfabrikasi hasil projek kepada model pintu sliding door.

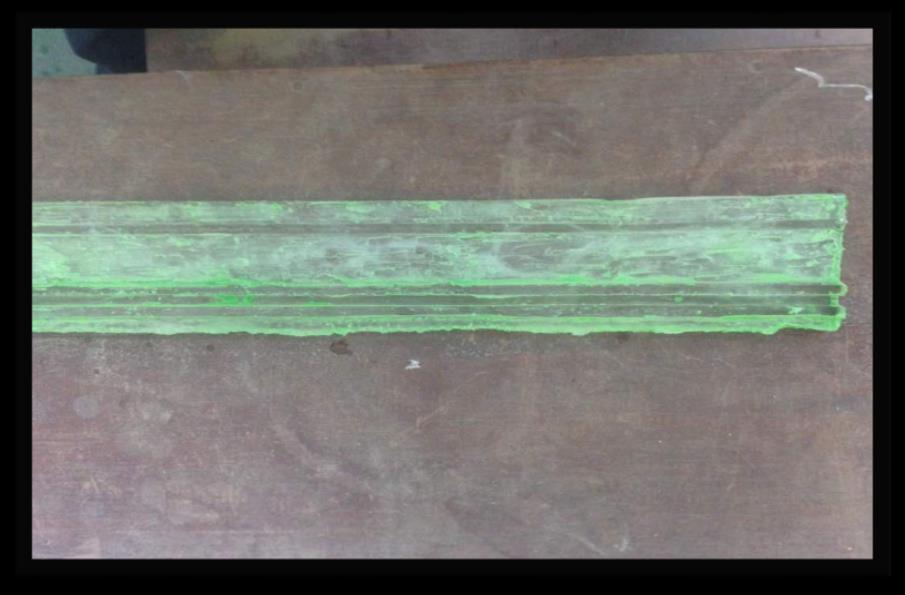

30 30 Rajah 3.6 : hasil tekapan daripada landasan sliding door Rajah di bawah menunjukkan cara membuat molding sebelum menggunakan resin industri dan resin fenolik sebelum dicampur bahan tambahan. Rajah 3.7 : proses menekap penutup landasan sliding door

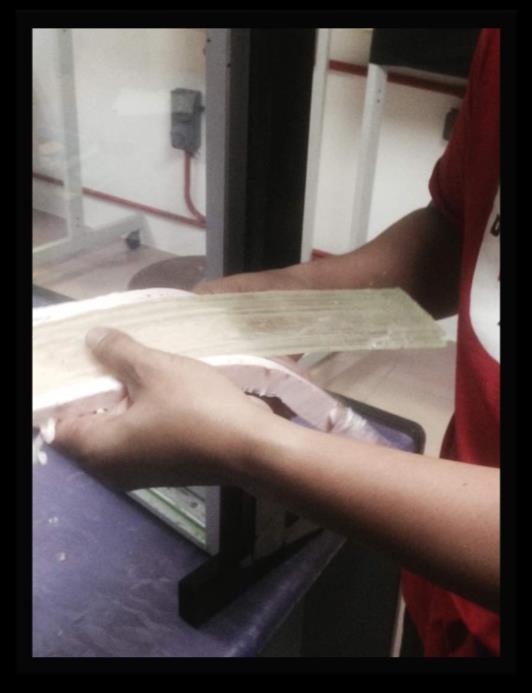

31 31 Rajah 3.8 Hasil daripada proses tekapan yang dilakukan yang bertujuan untuk menghasil bahan untuk kajian dan fabrikasi.

32 Rajah 3.9 :Proses membuat resin dengan campuran habuk besi 32

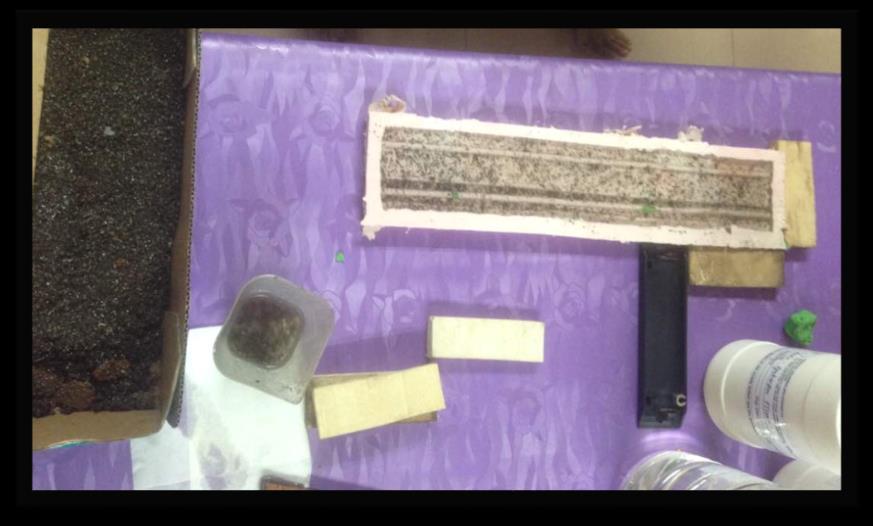

33 33 Rajah 3.10 : proses meletakkan resin campuran habuk besi ke dalam tuangan Rajah 3.11 : proses mengeluarkan resin daripada tuangan

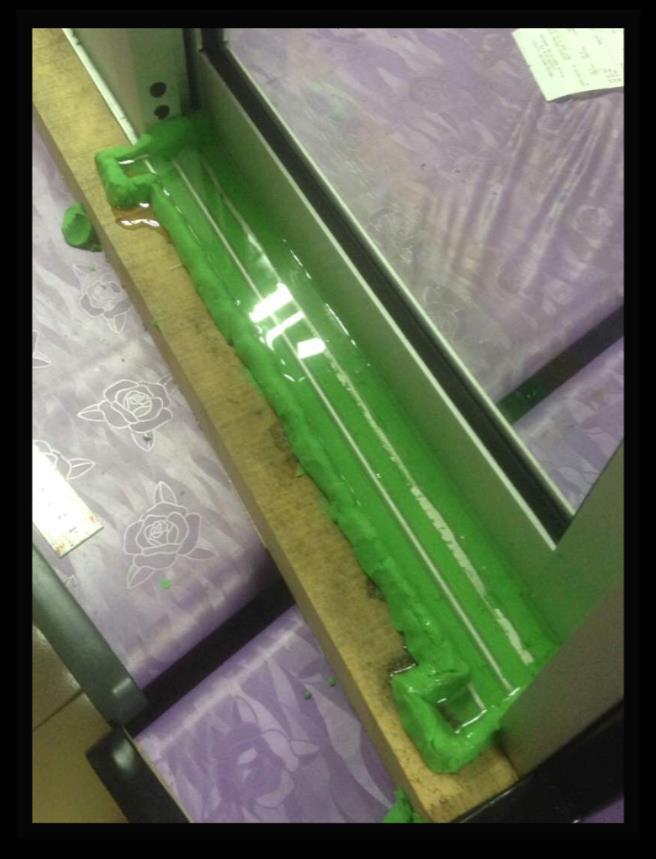

34 34 Rajah 3.12 : proses membuat tekapan landasan sliding door UJIAN ROCKWELL Ujian kekerasan ini menggunakan kaedah Rockwell untuk mendapatkan kekerasan bagi berlainan jenis bahan yang telah dicipta dan difabrikasi untuk ketepatan landasan pintu gelongsor yang diguna seluruh Malaysia. Ujian Rockwell ini dikenakan pada bahan yang telah dibuat dengan mengenakan beban sebanyak 100 kg menggunakan mata bola bersaiz ¼ inci.

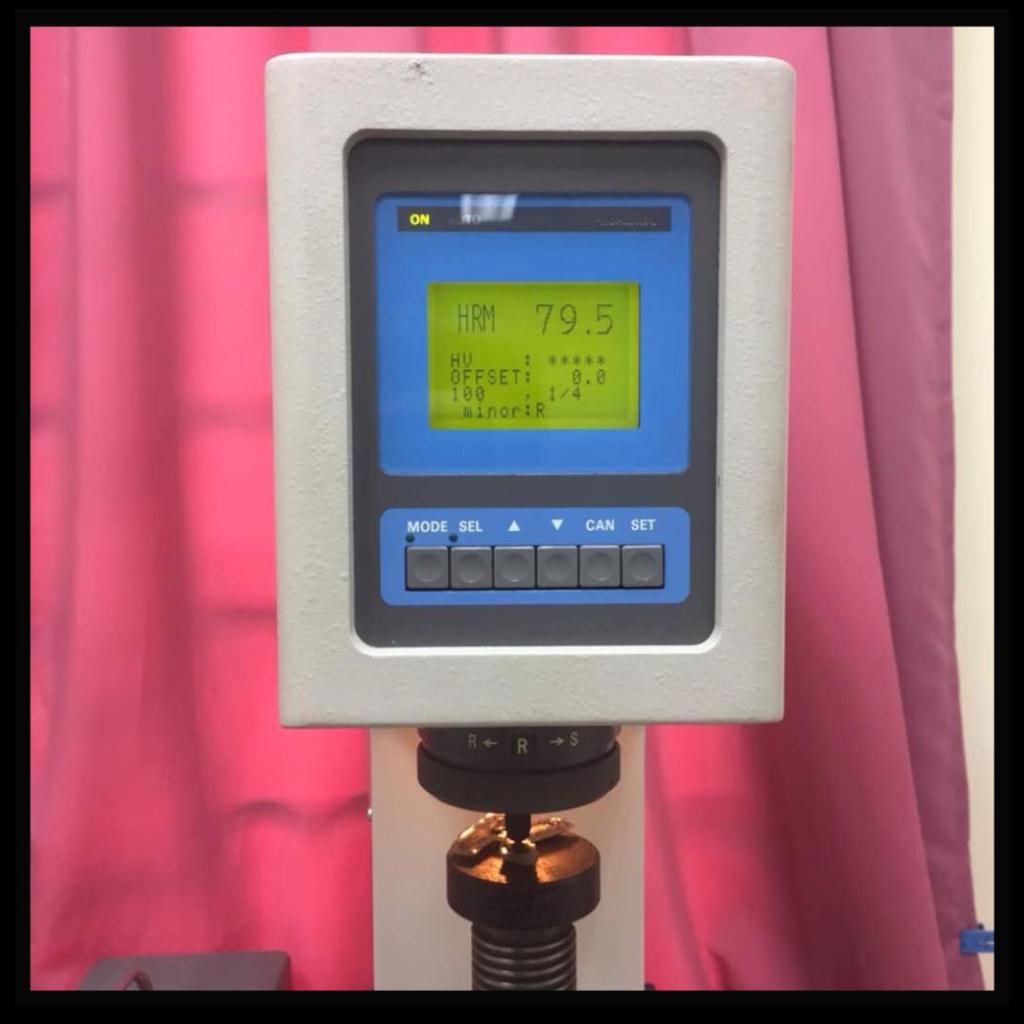

35 Rajah 3.13 : Mesin Rockwell 35

36 36
