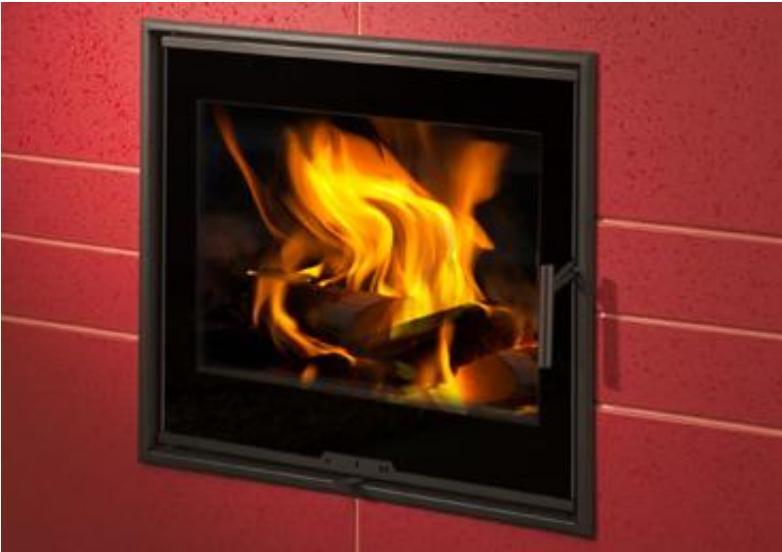

1 ROMOTOP KV TV TULEASEME PAIGALDAMINE KV TV veesoojendiga tuleasemel on suurepärane küttevõime nii ruumide kui vee soojendamisel. Tänu kõrgele põlemise kvaliteedile, kaasaegsele disainile ja puhtale klaasile sobib see kõrge kasuteguriga tulease hästi Teie interjööriga. Tulease vastab kõige rangematele Euroopa standarditele. 0

2 1. PEAMISED TEHNILISED NÄITAJAD Kõrgus 1017 mm Laius 711 mm Sügavus 510 mm Kaal 195 kg Kogukaal, veega täidetuna 251 kg Veesoojendi maht 56 L Nimivõimsus 14,5 kw Veesoojendi võimsus nimivõimsuse korral 9,2 kw Juhitav koguvõimsus 4-18 kw Veesoojendi võimsus 2-11 kw Keskmine kütusekulu 4,1 kg/h Nõutav kütus Puit, puitbriketid Suitsutoru läbimõõt 180 mm Tsentraalse õhuvarustuse ava läbimõõt 120 mm Küttevee ühenduste adapterid siseläbimõõt G 3/4" Järeljahuti kontuuri ühenduste adapterid siseläbimõõt G 1/2" Õhu väljalaskeventiili ühenduse adapter siseläbimõõt G 1/2" Maks. tööaegne ülerõhk 250 kpa Küttevõime m 3 Tõmme 12 Pa Suitsugaasid 12 g/s Suitsugaaside keskmine temperatuur 225 C Kasutegur 83% Vastab järgmistele standarditele EN 13240, 15a B-VG, DIN plus, BimschV 1/2 Standardsed tarvikud Automaatne õhu väljalaskeventiil Temperatuurianduri pesa (2x) Soojusisolatsiooniga kate Suitsutoru hari Magnetiga kaitsekinnas Danfoss järeljahuti kraan Soovitatavad tarvikud (soovi korral) Paigaldusraam 3-küljeline, 4-küljeline Tugiraam Veel - vt. 5. Soovitatavad tarvikud! Tuleasemel on veesoojendi. Seda ei saa kasutada ilma kuumaveetorustikuga ühendamata ja soojuskandjaga (vee või antifriisiga) täitmata. Süsteemi pika kasutusea tagamiseks peab soojuskandja vastama standardile ČSN :

3 2. TULEASEME PEAMISED OMADUSED 2

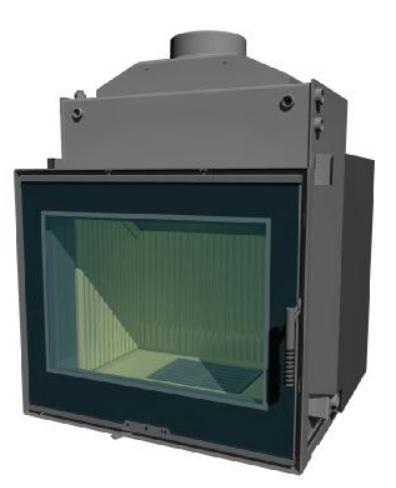

4 Eemaldatav paigaldusraam. Kõigepealt paigaldatakse tulease oma kohale ja alles lõpuks lisatakse dekoratiivne paigaldusraam. See hoiab palju vaeva ära, kui võrrelda tavaliste fikseeritud raamidega tuleasemete paigaldamist. Saate valida kahe erineva raamidisaini vahel kolmeküljeline või neljaküljeline raam. Raamidel on paigaldusjuhikud, mis hõlbustavad raami tuleasemele paigaldamist. Tulekindel keraamika tagab koldes kõrge temperatuuri ja seega ideaalse põlemise. Koldes on ülal tulekindlast keraamikast deflektor, mis aeglustab suitsugaaside voolu, nii et need hakkavad keerlema ja viimasedki neis sisalduvad lenduvad kütuseosakesed põlevad ära. Suitsugaaside aeglustumine parandab ka neis sisalduva soojuse ülekandumist veesoojendile. Samuti on tulekindel keraamika taskukohane materjal, nii et kui see kogemata katki läheb, siis ei lähe remont väga kalliks maksma. Isesulguv uks. Teie ohutuse huvides on tuleaseme uksel vedru, mis lahtiunustatud ukse automaatselt osaliselt suleb. See hoiab ära ohtlike hõõguvate süte kaminast välja kukkumise. Kui see ohutusmeede Teile aga mingil põhjusel ei meeldi, siis saate vedru lihtsasti lahti võtta. Tsentraalne õhuvarustus on kaasaegne ja tõhus viis tuleasemele põlemisõhu juurdepääsu tagamiseks. 1 kg puitu niiskussisaldusega 20% kulutab ideaalseks põlemiseks ära kuni 8 m 3 õhku, s.t. ühes tunnis ärapõleva 4 kg kütuse jaoks läheb vaja kuni 30 m 3 õhku tunnis. Seega, kui Te ei taha, et kamin Teie toast õhu ära kulutab, siis saate tuleaseme mugavalt tsentraalse õhuvarustuse süsteemiga ühendada. Samuti võimaldab tsentraalne õhuvarustus paigaldada allpool kirjeldatud automaatse põlemisõhu juhtimise süsteemi. Selle võib, aga ei pea paigaldama. Veesoojendi suitsugaaside soojusvahetiga. Soojusvaheti koosneb tuleaseme külgseinte ja tagaseina sisse ehitatud ribilisest soojusvahetist, mis võtab suitsult soojust ja annab selle kütteveele. Need ribid teevad soojusvaheti ka tugevamaks. Soojusvaheti on katsetatud rõhul 5 bar, lubatav töörõhk on 2,5 bar. Järeljahuti kontuur. Teie maksimaalse ohutuse tagamiseks on veesoojendil vasest järeljahuti kontuur, mis tagab veesoojendi ohutu ja kiire jahtumise, kui see juhtub üle kuumenema. Vask on üks paremaid soojusjuhte, mistõttu see kontuur suudab liigse kuumuse kiiresti eemaldada. Selline olukord võib tekkida eelkõige siis, kui elektrikatkestuse tõttu küttesüsteemi ringluspumbad seisma jäävad. Järeljahuti kontuur peab olema äravooluga ühendatud. Maksimaalse töörõhu määrab ära kasutatav järeljahuti ventiil. Õhuvarustuse juhtimine. Esmase põlemisõhu juurdevool on fikseeritud, teisese õhu juurdevoolu aga saab reguleerida. Esmane põlemisõhk hõlbustab peamiselt tule süütamist, teisene õhu juurdepääs aga soodustab põlemist, eriti kasuteguri tõstmise ja vingugaasi vähendamise osas. See tulease tagab niivõrd puhta põlemise, et kolmandast põlemisõhu juurdevoolu ei ole vaja. Kui paigaldate põlemise automaatse juhtimise süsteemi, siis hoolitseb see kogu põlemisõhu juhtimise eest. Õhu juurdepääsu süsteem on sellise ehitusega, et põlemisõhu juurdepääsu ei saa kunagi täielikult sulgeda. See on ohutuse jaoks väga tähtis omadus, sest muidu võiksid õhu juurdevooluta põlemisel tekkinud gaasid kaminaukse hooletul avamisel plahvatada. Põlemisõhu eelsoojendus. Sellel tuleasemel on kanalid, kus teisest põlemisõhku eelsoojendatakse. See tõstab veelgi põlemise kvaliteeti ja kasutegurit. Eemaldatav rest ja tuhaalus. Põlemise käigus tekkiv tuhk langeb läbi eemaldatava resti tuhaalusele. Tuhaalus on käepidemega anuma kujuline. Veesoojendi soojusvaheti soojusisolatsioon. Tuleaseme veesoojendi soojusvahetil on soojusisolatsiooniga kate, mis vähendab kuumuse kiirgamist soojusvahetist väljapoole tuleaseme ümbrusse. Nii läheb enamik soojusest vee soojendamiseks. Sellel kõrgekvaliteetsel soojusisolatsioonil on kõrge kuumustaluvus (umbes 1000 C), madal soojusjuhtivus ning see on tervisele ohutu ja biolagunevate kiududega. 3

5 Kvaliteet. Nende tuleasemete ja tarvikute tootmine toimub automaatsetel tootmisliinidel, kasutades arvuti poolt juhitavaid masinaid alates pooltoodete valmistamisest kuni keevitamise ja lõpliku värvimiseni. See garanteerib väga täpse tootmise, kõrge tootekvaliteedi ja ideaalsed materjalide ühendused. Iga tuleaseme veesoojendit kontrollitakse kolm korda. Esimesel etapil korraldatakse keevituse järgsed läbivuskatsetused, millele järgnevad survekatsetused. Pärast lõpliku kokkupanemist kontrollitakse iga tuleaset veelkord survekatsetustega. Ka järeljahuti kontuur peab veega survekatsetused edukalt läbima. 4

6 Mõõtjoonis 5

7 3. PAIGALDUSKOHA VALIK Põrand, millel kamin seisma hakkab, peab olema piisava kandevõimega. Tuleaseme kaminasse paigaldamiseks on vaja ekspertteadmisi. Kamina ehitus peab vastama standardile ČSN Ehitage kamin nii, et selle seinad jääksid tuleaseme ümbrisest taga ja külgedel vähemalt 5 cm kaugusele. Nendes vahedes liikuv õhk hoiab ära kamina mantli ülekuumenemise. Seetõttu ei tohi neid vahesid alt ega ülalt sulgeda. Kamina alumisse ossa (tuleaseme alla) tuleb teha õhuringluse jaoks vajalikud avad külma õhu ligipääsemiseks. Õhuavade ristlõigete kogupindala peab olema vähemalt 150 cm 2. Kamina ülaossa tuleb teha õhuringluse jaoks vajalikud avad kuuma õhu väljapääsemiseks. Ka nende õhuavade ristlõigete kogupindala peab olema vähemalt 150 cm 2. Kui kamina paigaldamise kohas on süttiv põrandakate, siis tuleb see eemaldada või soojustusega kaitsta, nii et kamina kütmise ajal ei tõuseks põranda temperatuur kõrgemale kui 50 C. Kamina aluse juures ning sealt vähemalt 800 mm kaugusele tuleaseme ette ja 400 mm kaugusele tuleaseme külgedele peab põrand olema mittesüttivast materjalist. Seejuures tuleb kaugus mõõta tuleaseme lähemast servast. Samuti tuleb jätta piisavalt ruumi, et kamina ja tuleaseme, suitsutoru ning korstna puhastamiseks oleks hea juurdepääs. Tuleaseme ehitust ei tohi mingil viisil muuta. Paigaldamisel tuleb järgida kõiki kohalikke seadusi ja reegleid, sealhulgas riiklikke ja Euroopa Liidu standardeid. Enne ehitama asumist tuleb tellida spetsiaalne projekt. 4. PAIGALDUSKOHA ETTEVALMISTAMINE a) Kütteseade Järeljahuti kontuur: Järeljahuti kontuur on sellise ehitusega, et suudab tuleaseme veesoojendit täielikult ülekuumenemise eest kaitsta. Ühendage see adapteri kaudu külma vee varustusega (veetemperatuur kuni 15 C), mis on püsivalt vähemalt 2 bar rõhu all. Pidage meeles, et veevarustus peab olema elektrivarustusest sõltumatu (kõige parem oleks kasutada veevärki). Siinjuures ei ole oluline, kumma järeljahuti kontuuri kahest adapterist Te sissevoolu ja kumma väljavoolu jaoks ühendate. Järeljahuti kontuurist väljuv soojendatud vesi tuleb kanalisatsiooni juhtida. Maksimaalse töörõhu määrab ära kasutatav järeljahuti ventiil. Järeljahuti ventiil: Paigaldage järeljahuti kontuuri sisendile soovitatav järeljahuti ventiil. Selle ventiili sisendile ühendage filter, mis peab kinni võimaliku mustuse. Ühendage ventiili temperatuuriandur ühte pesadest. Automaatne õhu väljalaskeventiil: Õhu väljalaskeventiil paigaldatakse veesoojendi ees ülal asuvasse adapterisse. 6

8 b) Suitsuava Veesoojendiga tuleaseme peab ühendama eraldi korstnaga, millega ei tohi ühendada ühtki teist ahju ega keskkütteboilerit, vt. standardit ČSN Korstna aktiivse osa läbimõõt peab olema 180mm ning tõmme peab olema vähemalt 12 Pa. Sellele vastav korstna aktiivse osa kõrgus on 5 m (ühendusrõngast korstna väljundavani). Peale korstna peamiste tehniliste parameetrite mõjutavad tõmmet korstnas veel paljud muud tegurid, nt. hetke ilm, hoone asukoht, niiskustase korstnas, korstna vanus, korstna paiknemine. Kui kahtlete, kas Teie korsten on piisav, siis pöörduge korstnaspetsialisti poole. Kui korstnas on tugevam tõmme kui 15 Pa, siis soovitame tõmmet vähendada, sulgedes osaliselt teisese õhu juurdevoolu, paigaldada täiendav suitsusiiber või muuta tõmmet suitsutorusse lisaõhu juhtimise teel. Kui aga korstnas on liiga nõrk tõmme, siis soovitame kasutada korstnaventilaatorit. Suitsutoru on mõeldud suitsugaaside juhtimiseks kütteseadme suitsuavast korstnasse või otse välisõhku. Suitsutoru peab olema võimalikult lühike, selle suunamuutused peavad olema sujuvad ja sisepind võimalikult sile. Standardi ČSN kohaselt ei tohiks see olla pikem kui 3 m *), pikematele suitsutorudele tuleb paigaldada soojustus, et kogu konstruktsiooni soojapidavuse väärtus oleks vähemalt 0,55 m 2.K.W -1. Valige puhastusavaga suitsutoru, mida saab puhastada ja kontrollida. Suitsutoru ei tohi suunduda teistele korrustele, läbi teiste korterite või muude ruumide, kuhu on keelatud põletusseadmeid paigaldada. Suitsutoru võib viia läbi seina. Kui sein on tehtud süttivast materjalist või selles on süttivaid osi, siis tuleb suitsutoru ümber paigaldada väga madala soojusjuhtivusega mittesüttivast materjalist läbiviik (ČSN ). Suitsutoru minimaalsed nõutavad kaugused süttivatest materjalidest on ära toodud standardis ČSN * Ukseraami voodrini ja torupaigaldisteni, sh. uksesoojustuseni ja muude sarnaste süttivast 20 cm materjalidest lisa-ehituselementideni * Muude süttivast materjalist tehtud või süttivaid materjale sisaldavate ehituselementideni 40 cm * Kui suitsutoru on kaetud vähemalt 2 cm paksuse mittesüttiva materjaliga, siis võib need nõutavad vahekaugused veerandini vähendada. Enne kamina esmakordset süütamist peab korstnapühkija kõik üle kontrollima ja selle kohta kirjaliku kontrollakti koostama. c) Õhu juurdevool Sellel tuleasemel on tsentraalse õhuvarustuse ühendus, mille kaudu saab põlemiseks vajaliku õhu väljastpoolt hoonet või teisest ruumist, näiteks keldrist võtta. Tsentraalse õhuvarustuse jaoks tuleb kasutada vähemalt 1 m pikkust painduvat alumiiniumist ühendustoru, mida võib jätkata mis tahes sobiva toruga (isegi plastikust), mis peab vastu temperatuurile 80 C ja mille siseläbimõõt vastab tuleaseme tsentraalse õhuvarustuse ühenduse välisläbimõõdule. Juurdevoolutoru pikkus ei tohiks ületada 5 7 m, samuti soovitame selle välispinna soojustada, et sissetuleva õhu madalate temperatuuri korral (näiteks talvel välisõhku kasutades) ei hakkaks õhuniiskus sellele kondenseeruma. Püüdke selles torus käänakuid vältida, sest iga järsem kui 90 -ne põlv võib tõmmet kuni 15% vähendada. 7

9 d) Elektrilised ühendused Kamina elektrilised ühendused Soojuse tuleaseme veesoojendilt küttesüsteemile ja soojakogujale ülekandumise juhtimiseks on soovitatav paigaldada tuleaseme ringluspumba jaoks juhtseade. Juhtseade saab tuleaseme jooksva temperatuuri kohta andmeid tuleaseme veesoojendi pessa paigaldatud temperatuuriandurilt. Samuti paigaldatakse tuleaseme veesoojendi küttevee väljundtorule varutermostaat, mis ühendatakse paralleelselt tuleaseme ringluspumbaga ja mis juhtsüsteemi rikke korral lülitab tuleaseme temperatuuri liiga kõrgele tõusmisel tuleaseme ringluspumba sisse. Juhtseadme ja varutermostaadi jaoks peaks paigaldama ühise kaitsme. Juhtsüsteemi kaabeldus tuleb kamina paigalduskohta tuua: - 1 x CYKY 3x1,5 (või CYSY), et ühendada varutermostaat (juhe jookseb juhtseadmelt tuleaseme paigalduskohta), - 1 x JYTY 2x1, et ühendada temperatuuriandur (DeltaSol või muud tüüpi), välja arvatud infrapuna-andur, mille jaoks tuleb kasutada teistsugust juhet, vt. allpool toodud varianti (juhe jookseb juhtseadmelt tuleaseme paigalduskohta), - või 1 x SYKFY 1x3x0,5, et ühendada infrapuna tüüpi temperatuuriandur (juhe jookseb juhtseadmelt tuleaseme paigalduskohta), - 1 x CYKY 3x1,5 (või CYSY), et ühendada põlemise juhtimise süsteem, kui tuleasemel on selline süsteem (juhe jookseb elektrikilbilt tuleaseme või juhtseadme paigalduskohta), - 1 x CYKY 3x1,5 (või CYSY), et ühendada kamina ringluspump (juhe jookseb juhtseadmelt tuleaseme ringluspumba paigalduskohta). Eelnimetatud juhtmed tuleb planeeritud paigalduskohani tuua vähemalt 2 m varuga, s.t. tuleaseme juures ja teisese elektrikilbi juures elektrikilbi kõrgusel (ligik mm). Eelnimetatud juhtmetüübid on vaid kõige levinumad näited. Igal konkreetsel juhul tuleb juhtmed ja nende paigutus valida vastavat kohalikele seadustele ja standarditele. Kõik juhtmed peavad nende paigalduskoha tingimuste jaoks sobima. Kõik elektritööd peab teostama selleks volitatud paigaldaja. Küttesüsteemi elektrilised ühendused Hoone küttesüsteemile on soovitatav paigaldada juhtseade IR07 (ilma päikeseenergia süsteemita), IR07SOL (päikeseenergia süsteemi kasutamisel) või DeltaSol M (samuti päikeseenergia süsteemi kasutamisel). Erinevate juhtseadme tüüpide puhul kasutatakse erinevat kaabeldust. Seetõttu kirjeldatakse allpool kahte kõige levinumat näidet juhtseadmetega DeltaSol M ja IR07SOL. Need juhtseadmed tagavad küttesüsteemi kõigi kütteseadmete ja muude osade, sh. päikeseenergia seadmete aruka juhtimise. - DeltaSol M juhtseade Juhtseade juhib kahte kütteseadet (tulease tuleaseme veesoojendi temperatuuri järgi + kahesüsteemne kütteseade kuuma vee ja kütte boileris nõutava temperatuuri järgi), päikeseenergia süsteemi, 1 ühtlase temperatuuriga sega-küttekontuuri ja kuuma vee varustust. Küttesüsteemi elektrilised ühendused vastavad veeühenduste joonisele - näide I peatükis 7. DeltaSol juhtseade paigaldatakse seinale, kõige sagedamini seadmetega samasse ruumi (juhtmete pikkus on siis minimaalne). Elektriliste kütte-elementide (kahesüsteemsete kütteseadmete) kontaktid ja kaitsmed võivad paikneda üldisel elektrikilbil, kuid tavaliselt paigaldatakse juhtmete liigse pikkuse vältimiseks seadmetega samasse ruumi teisene elektrikilp. Küttesüsteemi kõik temperatuuriandurid ja elektrilised elemendid ühendatakse DeltaSol M juhtseadmega. Elektrilised kütte-elemendid ühendatakse elektrikilbiga. 8

10 Temperatuuriandurite kaabeldus tuleb tuua juhtseadme paigalduskohta. - 1 x JYTY 2x1, et ühendada kollektorite kuumusandur (juhe jookseb juhtseadmelt kollektorite paigalduskohta, sageli paralleelselt päikeseenergia ringlustorustikuga), - 1 x JYTY 2x1, et ühendada välistemperatuuri andur (juhe jookseb juhtseadmelt välistemperatuuri anduri paigalduskohta põhjapoolsele varjulisele fassaadile ligik. 2 m kõrgusele maapinnast), - 1 x JYTY 2x1, et ühendada ruumiseade (juhe jookseb juhtseadmelt ruumiseadme paigalduskohta mis tahes ruum, sh. kaminaga ruum ruumiseadet kasutatakse küttesüsteemi käsitsi juhtimiseks kütte väljalülitamiseks, kiireks sisselülitamiseks, temperatuuri langetamiseks või tõstmiseks), - 5 x JYTY 2x1, et ühendada juhtseadme teised temperatuuriandurid (juhtmed jooksevad juhtseadmelt andurite paigalduskohtadesse kütteseadme väljundil, tuleaseme veesoojendil, päikeseenergia soojakogujal, kütteseadmete soojakogujal ja kuumaveeboileril). Elektriseadmete ja süsteemi komponentide kaabeldus tuleb tuua juhtseadme paigalduskohta: - 1 x CYKY 3x1,5 (või CYSY), et ühendada kamina pump (juhe jookseb juhtseadmelt kamina pumba või pumpade grupi paigalduskohta), - 1 x CYKY 3x1,5 (või CYSY), et ühendada küttekontuuri ringluspump (juhe jookseb juhtseadmelt küttekontuuri ringluspumba või pumpade grupi paigalduskohta), - 1 x CYKY 3x1,5 (või CYSY), et ühendada küttekontuuri segistiklapp (juhe jookseb juhtseadmelt pumpade grupi või küttekontuuri segistiklapi paigalduskohta), - 1 x CYKY 3x1,5 (või CYSY), et ühendada kogumisboileris asuv kahesüsteemse kütteseadme töö- ja avariitermostaat (juhe jookseb juhtseadmelt kogumisboileri ülaossa paigaldatud kombineeritud termostaadi paigalduskohta), - 1 x CYKY 3x1,5 (või CYSY), et ühendada päikeseenergia süsteemi ringluspump (juhe jookseb juhtseadmelt päikeseenergia süsteemi pumpade grupi paigalduskohta), - 1 x CYKY 3x1,5 (või CYSY), et ühendada elektriliste kütte-elementide kontaktid (juhe jookseb juhtseadmelt elektriliste kütte-elementide kontaktidega elektrikilbi paigalduskohta), - 2 x CYKY 5x2,5 (või selleks, et ühendada kogumisboileris asuvad elektrilised kütte-elemendid (juhe jookseb elektrikilbilt kogumisboilerini), - HDO(N) nulljuhe tuuakse elektrikilbini, kus see ühendatakse elektriliste kütte-elementide neutraalsete kontaktidega, nii et kahesüsteemne kütteseade saab töötada ainult odavama tariifiga elektril. Eelnimetatud juhtmed tuleb planeeritud paigalduskohani tuua vähemalt 2 m varuga, s.t. tuleaseme juures ja teisese elektrikilbi juures elektrikilbi kõrgusel (ligik mm). Eelnimetatud juhtmetüübid on vaid kõige levinumad näited. Igal konkreetsel juhul tuleb juhtmed ja nende paigutus valida vastavat kohalikele seadustele ja standarditele. Kõik juhtmed peavad nende paigalduskoha tingimuste jaoks sobima. - Juhtseadmed IR07 KTP, IR07 KTP SOL, IR09 KTP, IR09 KTP SOL Juhtseade juhib kahte (IR09 puhul kuni nelja) kütteseadet (tulease tuleaseme veesoojendi ja kogumisboileri temperatuuri järgi + kahesüsteemne kütteseade kuuma vee ja kütte boileris nõutava temperatuuri järgi), päikeseenergia süsteemi, kuni kahte (IR09 puhul kuni nelja) (ühtlase temperatuuriga ja püsitemperatuuriga) sega-küttekontuuri ning kuuma vee varustust. Küttesüsteemi elektrilised ühendused vastavad veeühenduste joonisele - näide II peatükis 7. 9

11 Juhtseade IR07 või IR07SOL paigaldatakse teisese elektrikilbi DIN latile, kõige sagedamini seadmetega samasse ruumi (juhtmete pikkus on siis minimaalne). Elektrikilbil on ka elektriliste kütte-elementide kontaktid (kahesüsteemne kütteseade) ja kütteseadmete kaitsmed. Küttesüsteemi kõik temperatuuriandurid ja elektrilised elemendid ühendatakse juhtseadmega või elektrikilbiga. Temperatuuriandurite kaabeldus tuleb tuua elektrikilbi asukohta: - 1 x JYTY 2x1, et ühendada kollektorite temperatuuriandur (juhe jookseb kollektorite paigalduskohta, sageli paralleelselt päikeseenergia ringlustorustikuga), - 1 x SYKFY 1x3x0,5, et ühendada välistemperatuuri andur (juhe jookseb juhtseadmelt välistemperatuuri anduri paigalduskohta põhjapoolsele varjulisele fassaadile ligik. 2 m kõrgusele maapinnast), - 1(2-4) x SYKFY 1x3x0,5, et ühendada ruumiandurid 1 ruumiandur iga küttekontuuri jaoks (juhtmed jooksevad juhtseadmelt ruumiandurite paigalduskohtadesse kontrollruumid, kus ei ole teisi soojusallikaid (kaminad, köögiseadmed) ning kus põrandakütte elemendid või kontuurid on sisselülitumise eest kaitstud), - või 1(2-4) x SYKFY 3x2x0,5, et ühendada ruumiandurite asemel infrapuna-juhtseadmed PJ (juhtmed jooksevad juhtseadmelt ruumi-juhtseadmete paigalduskohtadesse kontrollruumid, kus ei ole teisi soojusallikaid (kaminad, köögiseadmed) ning kus põrandakütte elemendid või kontuurid on sisselülitumise eest kaitstud), - 5(6-8) x SYKFY 1x3x0,5, et ühendada juhtseadme teised temperatuuriandurid (juhtmed jooksevad juhtseadmelt andurite paigalduskohtadesse küttekontuuride eraldiseisvatel väljunditel, tuleaseme veesoojendil, päikeseenergia soojakogujal, kütteseadmete soojakogujal ja kuumaveeboileril). Elektriseadmete ja süsteemi komponentide kaabeldus tuleb tuua elektrikilbi paigalduskohta: - 1 x CYKY 3x1,5 (või CYSY), et ühendada kamina pump (juhe jookseb juhtseadmelt kamina pumba või pumpade grupi paigalduskohta), - 1(2-4) x CYKY 3x1,5 (või CYSY), et ühendada küttekontuuride ringluspumbad (juhtmed jooksevad juhtseadmelt küttekontuuride ringluspumpade või pumpade gruppide paigalduskohtadesse), - 1(2-4) x CYKY 3x1,5 (või CYSY), et ühendada küttekontuuride segistiklapid (juhtmed jooksevad juhtseadmelt pumpade gruppide või küttekontuuride segistiklappide paigalduskohtadesse), - 1 x CYKY 3x1,5 (või CYSY), et ühendada kogumisboileris asuv kahesüsteemse kütteseadme töö- ja avariitermostaat (juhe jookseb juhtseadmelt kogumisboileri ülaossa paigaldatud kombineeritud termostaadi paigalduskohta), - 1(2-4) x CYKY 3x1,5 (või CYSY), et ühendada päikeseenergia süsteemi ringluspump (juhe jookseb juhtseadmelt päikeseenergia süsteemi pumpade grupi paigalduskohta) - 2 x CYKY 5x2,5 (või CYSY), et ühendada kogumisboileris asuvad elektrilised kütte-elemendid (juhe jookseb juhtseadmelt kogumisboilerini), - HDO(N) nulljuhe tuuakse elektrikilbini, kus see ühendatakse juhtseadme IR07 terminaliga b3 (juhtseadme IR09 puhul terminaliga d3), nii et kahesüsteemne kütteseade saab töötada ainult odavama tariifiga elektril. HDO nulljuhtme ühendamisel terminaliga b3 (d3) peab terminali b4 (d2) ühendama kokku püsifaasiga terminalil b9 (c1). Eelnimetatud juhtmed tuleb planeeritud paigalduskohani tuua vähemalt 2 m varuga, s.t. tuleaseme juures ja teisese elektrikilbi juures elektrikilbi kõrgusel (ligik mm). Eelnimetatud juhtmetüübid on vaid kõige levinumad näited. Igal konkreetsel juhul tuleb juhtmed ja nende paigutus valida vastavat kohalikele seadustele ja standarditele. Kõik juhtmed peavad nende paigalduskoha tingimuste jaoks sobima. 10

12 Küttesüsteemi teisese elektrikilbi seadmed - 2 x 3f elektriliste kütte-elementide voolukatkesti: 2 x 4,5 kw 2 x 10 A 3f jaoks 2 x 6 kw 2 x 16 A 3f jaoks 2 x 7,5 kw 2 x 16 A 3f jaoks - 2 x 3f kontakt (relee) elektrilistele kütte-elementidele: 2 x 4,5 kw 2 x 10 A 3f jaoks 2 x 6 kw 2 x 16 A 3f jaoks 2 x 7,5 kw 2 x 16 A 3f jaoks - 1 x 6 A 1f voolukatkesti juhtseadmele ja teistele küttesüsteemi komponentidele. Individuaalsete juhtmete valik ja paigutus peavad vastama kehtivatele seadustele ja standarditele. Elektrijuhtmete kaabliteid võib kasutada ka mitme juhtme jaoks. Infrapuna-juhtseadme andurite SYKFY juhtmeid ei tohi 230 V juhtmetega paralleelselt paigutada see võib tekitada häireid temperatuuriandmete ülekandes. Kõik elektritööd peab teostama selleks volitatud paigaldaja!!! 11

13 5. ÜHENDUSJOONIS Tuleaseme veesoojendi veeühendused 12

14 6. SOOVITATAVAD LISAD - Paigaldusraam Valida saab kahe erineva raamidisaini vahel kolmeküljeline või neljaküljeline raam. Raamidel on paigaldusjuhikud, mis hõlbustavad raami tuleasemele paigaldamist. Kolmeküljeline paigaldusraam 13

15 Neljaküljeline paigaldusraam Meie uusima pakkumise leiate veebiaadressilt - Tugiraam 14

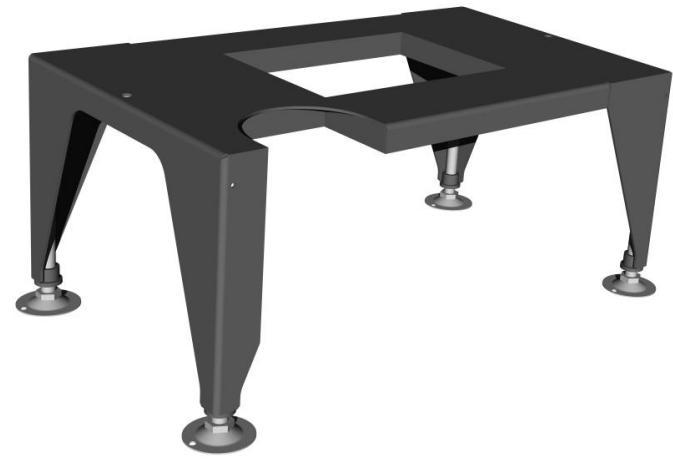

16 Tuleaseme saab paigaldada tugiraamile, mis võimaldab tuleaset lihtsasti horisontaalseks seada ning reguleeritavate jalgade abil saab selle kõrgust joonisel näidatud ulatuses reguleerida. - Tõmberegulaator Kui korstnas on liiga tugev tõmme, siis on põlemine tuleasemes liiga intensiivne ja suitsugaasid muutuvad liiga tuliseks. Selle tulemusena on ka kütusekulu liiga suur. Tõmberegulaatori suitsutorusse paigaldamise järel tuleb selle vastukaal nii reguleerida, et korstnas teatud alarõhu tekkimisel laseb see täiendavalt õhku korstnasse, nii et suitsu vool aeglustub ja põlemise intensiivsus väheneb. See tõstab tuleaseme kasutegurit. Meie oleme saavutanud häid tulemusi tõmberegulaatoritega firmalt Schiedel. - Korstnasiiber Korstnasiibril on sama ülesanne nagu tõmberegulaatoril. Erinevuseks on siin see, et tõmberegulaatori reaktsioon tõmbe muutustele on paindlikum. Siibriga suitsutoru saate valida veebiaadressil 15

17 - Automaatne põlemise juhtimine KV tuleasemel on tsentraalse õhuvarustuse ühendus, tänu millele saab kasutada ka automaatset põlemise juhtimist digitaalse juhtseadme abil, mille peamiseks ülesandeks on võrrelda jooksvat põlemise protsessi salvestatud optimaalse põlemisprotsessi andmetega ja selle alusel tuleasemesse juhitava õhuhulka reguleerida. Tulemuseks on tasakaalustatud põlemine ja tekkiva soojuse parem kütteks kasutamine. Sellega väheneb kütusekulu ja ruumid saavad paremini köetud. Lähema teabe saamiseks vaadake veebiaadressi - DUO-E kogumisboiler DUO-E mudeli soojakogujad on mõeldud tahkekütusel boileritest, soojuspumpadest, päikesepaneelidest, elektriboileritest vms. saadava küttevee soojuse talletamiseks ja hilisemaks jaotamiseks, kasutades sisse-ehitatud majapidamisvee kuumaveeboilerit (siin ja edaspidi nimetatud lihtsalt kuumaveeboiler) ja terasest küttespiraali (nt. päikeseenergia süsteemiga ühendamiseks). Kogumisboiler on alati suletud küttekontuuriga ühendatud. Boileri põhja on paigaldatud 1 ühendusega küttespiraal. Lisaks on boileril kaks G 6/4 keevitatud ühendust soojusallikate (elektriliste kütte-elementide) ühendamiseks, neli G 1/2 keevitatud ühendust anduripesade jaoks ning kuus G 1" keevitatud ühendust muude soojusallikate ühendamiseks. Kuumaveeboileri sisepind on itud vastavalt DIN 4753 standardile. Lisaks on kuumaveeboilerisse paigaldatud magneesiumdiood. Kogumisboileril ei ole pinnaviimistlust, selle välispind on halliks värvitud. Kuumaveeboilerid tarnitakse vertikaalselt, eraldi kaubaalusel, mille külge nad on kruvitud ja mullikilesse pakitud. Lihtsamaks käitlemiseks on boileritel eemaldatav 100 mm paksune pehme soojustus, mille pealmine kunstnahast kate käib tõmblukuga lahti. Kui vajate abi sobiva boileri valimisel, siis pöörduge meie poole e-posti aadressil projekt@romotop.cz Boileri kogumaht: 600 l Sisse-ehitatud mahuti maht: 150 l 16

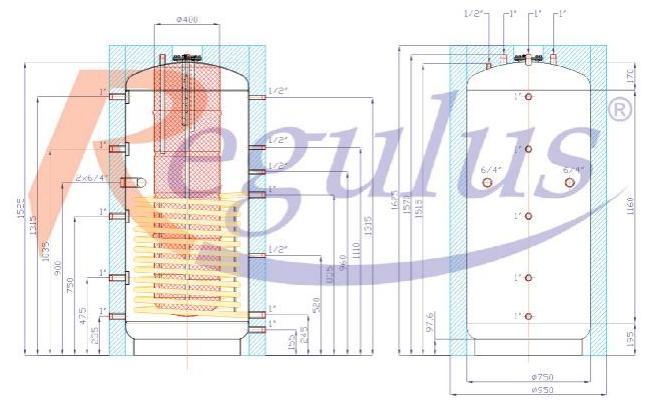

18 DUO E 600/150 boileri mõõtmed - Järeljahuti termostaadiga ohutusventiil Järeljahuti termostaadiga ohutusventiil paigaldatakse järeljahuti kontuuri veesisendile. See tagab järeljahuti kontuurile külma vee sisselaske avanemise, kui tuleaseme veesoojendi temperatuur tõuseb mingil põhjusel üle 97 C. Ventiil mõõdab veesoojendi temperatuuri kapillaartoru abil, mis ühendatakse veesoojendi ülemisse pessa (vt. joonist peatükis 5). Järeljahuti ventiili sisendile tuleb ühendada filter ja kuulkraan, millel on kaitse kogemata sulgumise eest. Selle tarviku saate tellida e-posti aadressilt projekt@romotop.cz - Boileri pumpade grupp Boileri pumpade grupp võimaldab küttekontuuri lihtsasti tuleaseme veesoojendiga ja kogumisboileriga kokku ühendada. See sisaldab küttekontuuri ringluspumpa, tuleaseme veesoojendi ringluspumpa, küttekontuuri motoriseeritud ventiili ja tuleaseme veesoojendi termostaadiga segistit. Need komponendid tarnitakse kokkupanduna, Teil tuleb vaid kogumisboileri, kamina ja küttesüsteemi torud pumpade grupiga ühendada. Selle tarviku saate tellida e-posti aadressilt projekt@romotop.cz 17

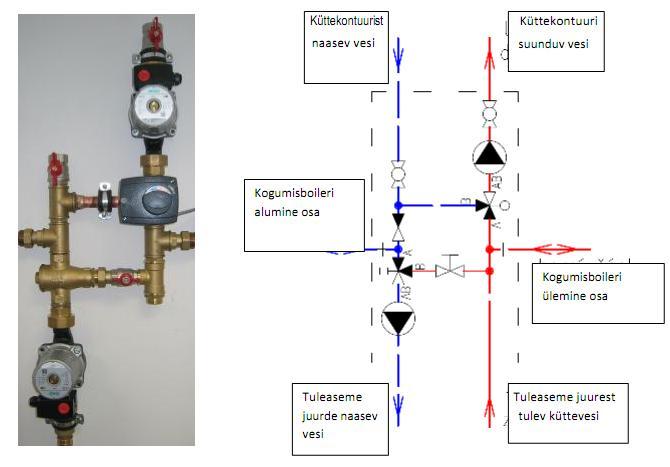

19 - Kolme asendiga segistiklapp Kolme asendiga segistiklapp on osa boileri pumpade grupist, kuid seda saab ka eraldi tarnida ja paigaldada. Klapp paigaldatakse küttekontuuri väljundile, kus see tagab hoone küttekontuuri siseneva küttevee ühtlase temperatuuri. Vajaliku temperatuuri saavutamiseks segab segisti kokku tuleaseme veesoojendist või kogumisboilerist väljuva küttevee ning küttekontuurist väljuva naasva küttevee. Sellel kolme asendiga klapil on mootor, mis pöörab klapi segistit vastavalt juhtseadme käsklustele. Selle tarviku saate tellida e-posti aadressilt - Tuleaseme veesoojendi termostaadiga segistiklapp Termostaadiga segistiklappi kasutatakse tuleaseme juurde või muu tahkekütusel soojusallika juurde naasva vee temperatuuri standardsena hoidmiseks. See parandab põlemist ja boileri kasutegurit, pikendab selle kasutusiga ja vähendab soojusvaheti pindadele setete kogunemist. Kolme asendiga segistiklapp on osa boileri pumpade grupist, kuid seda saab ka eraldi tarnida ja paigaldada. Klapp peab olema 65 C-le reguleeritud. Selle termostaadiga segistiklapi kasutamine on kohustuslik eeldus Romotop garantii kehtivusele. Selle tarviku saate tellida e-posti aadressilt 18

20 19

21 - Ringluspumbad Küttekontuuri ja tuleaseme ringluspumbad on osa boileri pumpade grupist. Mõlema veekontuuri jaoks kasutatakse Wilo Star RS 25/4 G 6/4 ringluspumpa. See on standardne märgpumba tüüpi ringluspump, millel on kolm käsitsi valitavat töökiirust. Ringluspumbad saavad 230 V toite otse juhtseadme väljunditelt. Lubatav veetemperatuuride vahemik: - 10 C kuni 110 C 1 x 230 V, 50 Hz, IP 44 Maksimumrõhk: 10 bar Dopravní výška = pea Příkon = sisendvõimsus Aitame Teil meeleldi sobiva ringluspumba valida, kui pöördute meie poole e-posti aadressil projekt@romotop.cz 20

22 - Päikesekollektorid Regulus KPS11-ALP lamedad plaat-päikesekollektorid on mõeldud kuuma majapidamisvee saamiseks (siin ja edaspidi kuum vesi), lisakütteks ja basseinikütteks, kasutades päikese energiat. Läbi klaasi tungiv päikesekiirgus langeb tõhusale soojust neelavale kihile, millega on kaetud täisvasest soojusvaheti. Sellelt kandub soojus üle vedelikule, mis toimib edasi soojuskandjana. Soojusvaheti asub kompaktses raamis ja sellel on kõrgekvaliteetne soojustus. Kollektorid on mõeldud aastaringseks kasutamiseks ja töötavad seetõttu eraldi kontuuris, mis on täidetud mittekülmuva soojust kandva vedelikuga. Kollektorid ei ole mõeldud vahetult vee soojendamiseks. Kollektorid paigaldatakse välisõhku. Nende päikest neelav pind peaks ideaaljuhul olema suunatud lõunasse kaldega kuni 45 (edelasse või kagusse). Aastaringseks kasutuseks sobiv kaldenurk on 40-50, suviseks kasutuseks on parem väiksem kaldenurk (30 ). Kollektori võib paigaldada ka vertikaalselt (90 kaldenurk, nt. fassaadile). Kollektorite kaldenurk ei tohi olla väiksem kui 20. Kui kollektorid paigaldatakse katusele, siis peaks need asuma katuseharja lähedal, et vältida talvel liigset lumekoormust. Kollektori tehnilised andmed Mudel KPS11 ALP Mõõtmed laius x pikkus x kõrgus, mm 1247 x 2000 x 95 Kollektori pindala(m 2 ) 2,49 Ühenduste mõõtmed 4 x 22 mm Soojusvaheti vask / kaarjas Soojust neelav kiht Eta Plus Soojustuse paksus (mm) 50 Maks. töörõhk (bar) 6 Vedeliku maht (l) 2,2 Kaal (kg) 45 Klaas (mm) 4, päikese tüüpi prismaklaas Soovitatav voolukiirus (l/h) Regulus KPS11-ALP päikesekollektorid on sõltumatu testasutuse poolt Euroopa standardi EN uusima väljaande kohaselt sertifitseeritud. Selles standardis muuhulgas nähakse ette väljundvõimsuse ja kasuteguri mõõtmine ning mehaanilise vastupidavuse mõõtmine, sh. vastupidavus rahele ja pikaajaline vastupidavus kliimatingimustele. Päikesekollektori garantii Firma Regulus annab Regulus KPS11-ALP päikesekollektoritele pikaajalise garantii 84 kuuks alates nende kasutussevõtmisest. Kui vajate abi sobiva kollektori valimisel, siis pöörduge meie poole e-posti aadressil projekt@romotop.cz 21

23 - Päikeseenergia süsteemi pumpade grupp Päikeseenergia süsteemis kasutatakse S1 Solar 1 pumpade gruppi, mis on tehases täielikult kokku pandud ja põhjalikult testitud. Kõik grupi elemendid on korralikult kaheosalisse soojustatud pakendisse pakitud. Pumpade grupi seadmed: Wilo ST 25/ /4 ringluspump Termomeeter, manomeeter Päikeseenergia süsteemi kaitseventiil, 6 bar Täitmise ja tühjendamise kraanid Sulgurkraan, tagasivoolu tõkestusklapp Voolukiiruse mõõdik koos voolukiiruse reguleerimisega vahemikus 2-12 l/min Väljund paisumismahuti ühendamiseks Väljund paisumismahuti ühendamiseks (A) Kuulkraan tagasivoolu harul (sinise servaga ja C skaalaga termomeeter), koos päikeseenergia süsteemi tagasivoolu tõkestusklapiga kraaniga. (8) Kaitseseadeldis, mis vastab CE ja TÜV nõuetele ning kaitseb paigaldist ülerõhu eest. Sellel on 6 bar kaitseventiil, samuti manomeeter ja 3/4 keermega ühendus paisumismahuti jaoks. (C) Voolukiiruse mõõdik see mõõdab ja näitab vedeliku voolukiirust süsteemis, kasutades selleks ujukit. Samuti võimaldab see vastava kraani abil voolukiirust reguleerida ning vastavate avade kaudu süsteemi täita ja tühjendada. (D) Ringluspump, kolme käsitsi valitava kiirusega. Pumba saab mõlemal pool kuulkraanidega eraldada ja lahti ühendada, ilma et selleks peaks süsteemi tühjaks laskma. Kui vajate abi sobiva boileri valimisel, siis pöörduge meie poole e-posti aadressil projekt@romotop.cz 22

24 7. SOOVITATAVATE ÜHENDUSTE JOONISED Näide 1 Tuleaseme veesoojendiga, DUOE 600 kogumisboileriga, 7,5 m 2 päikeseenergia süsteemiga ja DeltaSol M (variant a) või IR07 SOL (variant b) juhtseadmega süsteem. Veeühendused KK kuulkraan KK-E paisumiskraan hoolduseks VK tühjenduskraan AOV automaatne õhu väljalaskeventiil EXP paisumismahuti PV kaitseventiil TSV-TV kuumaveeboileri termostaadiga segistiklapp TDV järeljahuti termostaadiga ventiil SV külm vesi TV kuum vesi CHV jahutusvesi 23

25 DeltaSol M juhtseadme ühendamine variant 1a 24

26 Elektriühenduste joonis DeltaSol M juhtseadme kasutamisel variant 1a zpožď. relé = aegrelee 25

27 IR 07 SOL juhtseadme ühendamine variant 1b 26

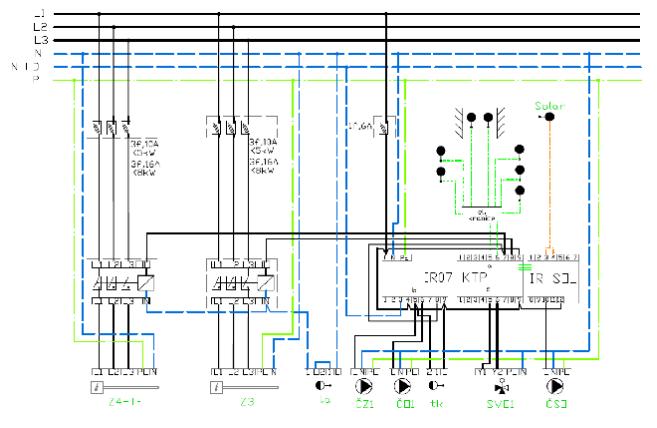

28 Elektriühenduste joonis IR 07 SOL juhtseadme kasutamisel variant 1b 27

29 8. KOGUMISBOILERI LIGIKAUDNE SOOJENEMISE JA KÜTTEKS ÄRA KASUTAMISE AEG ΔT boileri soojendamisel, ΔT = nõutav temperatuur boileris algne temperatuur boileris ΔT boileri kütteks ära kasutamisel, ΔT = soojendatud boileri temperatuur minimaalne nõutav temperatuur küttesüsteemis Graafik kehtib järgmistel tingimustel: - küttevee temperatuur boileri igas kohas ühesugune, - soojendamine (kütteks ära kasutamine) toimub 9.2 kw võimsuse korral (KV TV), - küttesüsteemi kaod on tähtsusetult väikesed, - kogumisboilerist ei võeta muuks otstarbeks vett. 28
