ЗБИРКА ТЕОРИЈСКИХ ЗАДАТАКА ЗА МАТУРСКИ ИСПИТ

Transcript

1 ЕЛЕКТРОТЕХНИЧАР ТЕЛЕКОМУНИКАЦИЈА ОГЛЕД ЗБИРКА ТЕОРИЈСКИХ ЗАДАТАКА ЗА МАТУРСКИ ИСПИТ март, 00.

2 Садржај ОСНОВЕ ЕЛЕКТРОТЕХНИКЕ... ЕЛЕКТРОНИКА... ТЕХНИКА АНАЛОГНОГ ПРЕНОСА... 3 ТЕХНИКА ДИГИТАЛНОГ ПРЕНОСА... 3 ОПТИЧКЕ ТЕЛЕКОМУНИКАЦИОНЕ МРЕЖЕ... 4 КОМУТАЦИОНИ СИСТЕМИ ПРИСТУПНЕ МРЕЖЕ И УРЕЂАЈИ... 7 ТЕРМИНАЛНИ УРЕЂАЈИ СИСТЕМИ ПРЕНОСА РАДИО И БЕЖИЧНЕ ТЕХНОЛОГИЈЕ... 07

3 ОСНОВЕ ЕЛЕКТРОТЕХНИКЕ У следећим задацима заокружите број испред траженог одговора. Одредите вредност еквивалентне отпорности (слика ) којом се може заменити група отпорника на слици. A R A R R R ek B слика. слика. B Простор за рад. R ekv = R. R ekv =R/4 3. R ekv =R/ За један тачан и ниједан нетачан одговор бод;. Одредите однос фаза напона и струје у случају кондензатора у колу наизменичне струје. Напон предњачи у односу на струју. Струја предњачи у односу на напон 3. Струја касни за напоном 4. Струја и напон су у фази За један тачан и ниједан нетачан одговор бод; 3. На слици је приказано просто струјно коло са вредностима Е=0V, R=9Ω, Rg=Ω. Одредите вредност јачине струје која кроз њега тече: С т р а н а

4 P I + E, R U g PN R N Простор за рад. 00mA. 0A 3. A 4. 0,A За један тачан и ниједан нетачан одговор бод; 4. Одредите вредност еквивалентне капацитивности (слика ) којом се може заменити група кондензатора на слици: A B C C C A B C ek слика. слика.. C ekv = C/. C ekv =3C/ 3. C ekv =C Простор за рад С т р а н а 3

5 За један тачан и ниједан нетачан одговор бод; 5. Плочасти кондензатор са ваздушним диелектриком има капацитивност nf. Растојање између електрода кондензатора повећано је два пута. Одредите нову вредност капацитивности кондензатора:. 6 nf. 4 nf 3. 3 nf 4. 4 nf Простор за рад За један тачан и ниједан нетачан одговор бод; У следећим задацима заокружите бројеве испред тражених одговора 6. Наведени су искази који се односе на напонски генератор. Међу понуђеним исказима издвојте тачан.. Ако напонски генератор ради у режиму празног хода онда је струја празног хода бесконачно велика.. Напонски генератор је идеалан ако је његов унутрашњи отпор једнак нули. 3. Ако напонски генератор ради у режиму кратког споја онда је струја кратког споја једнака нули. 4. Напон на крајевима генератора у режиму празног хода једнак је нули. С т р а н а 4

6 За један тачан и ниједан нетачан одговор бод; 7. Одредите елементе од којих зависи капацитивност плочастог кондензатора.. Површина плоча кондензатора. Количина наелектрисања на плочама 3. Растојање између плоча кондензатора 4. Врста диелектрика између плоча 5. Температура кондензатора 6. Напон између плоча,5 За три тачна и ниједан нетачан одговор,5 бодова; За два тачна и ниједан нетачан одговор бод; 8. Одредите величине које не утичу на отпорност проводника при константној температури.. Дужина проводника. Површина попречног пресека проводника 3. Напон на крајевима проводника 4. Јачина струје која тече кроз проводник 5. Врста материјала од кога је проводник направљен За два тачна и ниједан нетачан одговор бода; За један тачан и ниједан нетачан одговор бод; Допуните следеће реченице и табеле 9. Капацитивност кондензатора представља његову способност да на својим електродама нагомилава одређену количину наелекетрисања, при чему се сразмерно повећава напон између његових електрода. За два тачна одговора бод; 0. Материјали који имају изразито велике вредности релативне магнетне пропустљивости (μr) зову се феромагнетни материјали, а типичан представник ових материјала је гвожђе. За два тачна одговора бод;. Попуни табелу ако је познат израз за струју i(t)= sin(34t+π/4) А С т р а н а 5

7 Параметри Вредност Мерна јединица Максимална вредност струје (Амплитуда) А Кружна учесталост 34 rad/s Ефективна вредност наизменичне струје А Угао почетне фазе π/4 ad За четири тачно попуњена реда бода; За три тачно и ниједан нетачно попуњен ред,5 бодова; За два тачно и ниједан нетачно попуњен ред бод; За један тачно и ниједан нетачно попуњен ред 0,5 бодова;. У прву колону уписати називе физичких величина, у другу формуле на основу којих се могу одредити а у трећу мерне јединице тих физичких величина. Назив велчине Формула Мерна јединица Електрична проводност G=/R S Електрични напон потрошача U=I R V Електрична снага генератора P=E I W Густина електричне струје J=I/S A/m Јачина електричне струје I=Q/ A 3 Електромоторна сила генератора E=A/Q V За шест тачно попуњена реда 3 бода; За пет тачно и ниједан нетачно попуњен ред,5 бодова; За четири тачно и ниједан нетачно попуњен ред бода; За три тачно и ниједан нетачно попуњен ред,5 бодова; За два тачно и ниједан нетачно попуњен ред бод; За један тачно и ниједан нетачно попуњен ред 0,5 бодова; 3. На слици је редна веза генератора. Ако је максимална дозвољена струја првог генератора А, другог 3А, трећег 0,5А и четвртог А. Анализирај колика је максимална струја кроз редну везу. 3 С т р а н а 6

8 Imax= 0,5 А Простор за рад За један тачан одговор 3 бода; 4. На слици је редна веза отпорника R =45 Ω и R =0 Ω. Ако су отпорници пројектовани тако да максимални напон између крајева сваког од њих износи 5 V, одредите на колики максимални напон се сме прикључити ова редна веза. 4 Umax= V Простор за рад С т р а н а 7

9 За један тачан одговор 4 бода; 5. На слици је дата група отпорника чије су вредности R= Ω,R= Ω, R3= Ω, R4=4 Ω.Израчунај и закључи у ком отпорнику са слике ће се ослободити највећа количина топлоте за исто време. Wmax = W 4 Простор за рад За један тачан одговор 4 бода; У следећим задацима уредите и повежите појмове према захтеву 6. На сликама са десне стране су приказани основни режими рада генератора, а са леве стране су наведени називи тих режима. На линију испред назива напиши,5 С т р а н а 8

10 број њему одговарајуће слике. P. I + E, R U g PN R 3 режим кратког споја. N P I + E, R g R нормални радни режим N P 3. I + KS E, R g R=0 режим празног хода N За три тачна одговора,5 бодова; За два тачна и ниједан нетачан одговор бод; 7. Са леве стране су наведене физичке величине, а са десне одговарајуће мерне јединице. На линију испред мерне јединице уписати број физичке величине која јој одговара.. Магнетни флукс (Φ) 4 H (хенри). Јачина магнетног поља (H) 3 Т (тесла) 3. Магнетна индукција (B) Wb (вебер) 4. Индуктивност (L) А/m (ампер по метру) За четири тачна одговора бода; За три тачна и ниједан нетачан одговор,5 бодова; За два тачна и ниједан нетачан одговор бод; 8. Са леве стране приказане су три везе кондензатора и њихова појединачна капацитивност, а са десне вредности еквиваленте капацитивности везе кондензатора. На линију поред вредности еквиваленте капацитивности везе уписати број њој одговарајуће везе или ознаку Х уколико вредност не одговара ниједној од понуђених веза: 3. 9,5nF С т р а н а 9

11 Х nf. Х 75nF Х 87nF F 8nF Простор за рад За три тачна одговора 3 бода (Tачан одговор за прве две везе кондензатора бодује се са по 0,5 бода, а тачан одговор за трећу везу конензатора бода.) Уколико постоји нетачан одговор 0 бодова. 9. С леве стране су наведене физичке величине, а са десне стране формуле које их описују. На линији испред формуле напиши број њој одговарајуће физичке величине или знак Х уколико величина не одговара формули 3 е= - Φ/ t. Коефицијент самоиндукције (индуктивност) 4 H=NI/l. Mагнетни флукс Х B=μI/πa 3. Индукована електромоторна сила Ф=BS 4. Јачина магнетног пља L=Ф/I Х Ф=ES 3 За шест тачних одговора 3 бода; За пет тачних и ниједан нетачан одговор,5 бодова; За четири тачна и ниједан нетачан одговор бода; За три тачна и ниједан нетачан одговор,5 бодова; За два тачна и ниједан нетачан одговор бод; С т р а н а 0

12 ЕЛЕКТРОНИКА У следећим задацима заокружите број испред траженог одговора 0. Упореди излазни и улазни сигнал код појачавача са заједничким емитором по вредности и фази ако је напонско појачање појачавача Аu = -0.. Излазни сигнал је 0 пuта мањи од улазног и у противфази је са њим. Излазни сигнал је 0 пута већи од улазног и у фази је са њим 3. Излазни сигнал је 0 пута већи од улазног и у противфази је са њим 4. Излазни сигнал има вредност једнаку 0% од улазног сигнала и у фази је са њим За један тачан и ниједан нетачан одговор бод;. Баркхаузенов услов осциловања је испуњен ако је:. укупан фазни померај кроз појачавач и коло повратне је 0 0 и кружно појачање је A >>. укупан фазни померај кроз појачавач и коло повратне је 0 0 и кружно појачање је A = 3. укупан фазни померај кроз појачавач и коло повратне је 80 0 и кружно појачање је A >> 4. укупан фазни померај кроз појачавач и коло повратне је 80 0 и кружно појачање је A = За један тачан и ниједан нетачан одговор бод;. Астабилни мултивибратор даје на излазу:. синусни напон. правоугаони напон 3. тестерасти напон 4. троугаони напон За један тачан и ниједан нетачан одговор бод; 3. Транзистор има правилно поларисане PN спојеве ако је везан као у колу са слике: С т р а н а

13 3 4 За један тачан и ниједан нетачан одговор бод; 4. На слици је приказан:. инвертујући појачавач. диференцијални појачавач 3. јединични појачавач 4. неинвертујући појачавач За један тачан и ниједан нетачан одговор бод; 5. На слици је представљено коло које на излазу има приближно константан напон вредности 5V при промени струје од 5 ma до 0 ma. Одредите промену улазног напона. U R = K U Z = 5 V Простор за рад С т р а н а

14 . од 5 V до 5 V. од 0 V до 5 V 3. од 5 V до 5 V За један тачан и ниједан нетачан одговор бода; У следећим задацима заокружите бројеве испред тражених одговора 6. Међу наведеним полупроводничким меморијама издвојте оне код којих корисник може избрисати део уписаног садржаја.. ROM. UVPROM 3. EEPROM (EPROM) 4. флеш меморија За два тачна и ниједан нетачан одговор бод; 7. Међу понуђеним речима издвојте оне које не могу представљати хексадецимални запис неког броја:. DEDA. BABA 3. GAD 4. DRAGA 5. DECA 6. BEDA За два тачна и ниједан нетачан одговор бодa; За један тачан и ниједан нетачан одговор бод; 8. Међу наведеним тврђењима која се односе на улогу елемената Грецовог усмерача са филтерским кондензатором издвојте тачна: С т р а н а 3

15 . Улога трансформатора је да претвори наизменични напон у једносмерни. Улога диода је да омогуће пуњење кондензатора у току дела позитивне и дела негативне полупериоде улазног напона 3. Улога филтерског кондензатора је да што више смањи таласност излазног напона 4. Улога потрошача на излазу кола је да ограничи вредност струје којом се пуни кондензатор За два тачна и ниједан нетачан одговор бодa; За један тачан и ниједан нетачан одговор бод; Допуните следеће реченице и табеле 9. На слици су дате излазне карактеристике транзистора. Ако је измерена струја базе 0 µa и напон U CE =30V, коефицијент једносмерног струјног појачања DC (h Е ) транзистора је 75. Простор за рад За један тачан одговор бод; 30. Ознака за јединицу за топлотну отпорност је ºС/W. За један тачан одговор бод; С т р а н а 4

16 3. Дат је бинарни број 000. Његова вредност у декадном бројном систему износи 9. За један тачан одговор бод; 3. На слици је приказано електронско коло стабилизатора напона са стабилизаторском диодом. Стабилисан напон који се добија на излазу је два пута мањи од нестабилисаног напона на улазу. У свим наведеним условима, стабилизаторска диода ради у области пробоја. I R + R I P + U U I Z DZ R P,5 Допуни следећа тврђења (понуђеним одговорима у загради): Повећање улазног нестабилисаног напона од 0% доводи до тога да се излазни стабилисани напон (повећава 0 % / смањује 0 % / не мења). Повећање улазног нестабилисаног напона од 0% доводи до тога са се снага стабилизаторске диоде (повећава / смањује / не мења). Смањење улазног нестабилисаног напона од 0% доводи до тога да се струја кроз отпорник R (повећава / смањује / не мења). За три тачна и ниједан нетачан одговор,5 бодова; За два тачна и ниједан нетачан одговор бод; 33. На слици је дат асинхрони бројач основе бројања 4, а на слици синхрони бројач основе бројања 4. За четири тачна и ниједан нетачан одговор бода; За три тачна и ниједан нетачан одговор,5 бодова; За два тачна и ниједан нетачан одговор бод; С т р а н а 5

17 34. Доцртати потребне елементе како би на слици био приказан Грецов усмерач са филтарским кондензатором. (Није неопходно обележити нацртане елементе) ~0V 50Hz u + D Rp ~0V 50Hz u + D D3 D4 D Rp C За потпуно тачан цртеж бода; 35. На слици је приказан стационарни регистар. Пре уписа новог садржаја, потребно је приказани регистар довести у нулто, почетно стање. B B B3 упис S SET Q S SET Q S SET Q брисање R CLR Q R CLR Q R CLR Q читање Q Q Q3 За два тачна и ниједан нетачан одговор бодa; За један тачан и ниједан нетачан одговор бод; 36. На слици је приказан регистар. То је регистар са паралелним улазом и паралелним излазом. За очитавање садржаја регистра потребно је довести ниво логичке јединице на улаз за читање. С т р а н а 6

18 B B B3 упис S SET Q S SET Q S SET Q брисање R CLR Q R CLR Q R CLR Q читање Q Q Q3 За три тачна одговора бода (по 0,5 бодoва за правилно попуњене прве две изостављене речи и бод за трећу изостављену реч). Уколико постоји нетачан одговор 0 бодова. 37. Ако су вредности величина у колу на слици U= V, U= - 5 V, R= 3 KΩ, вредност отпорности отпорника R је 7,5 0 3 Ω ИЛИ 7500Ω Простор за рад За један одговор бода; 38. Адреса меморијске локације у којој се налази податак је А8. Адреса ове локације записана декадним бројним системом је 68, а бинарним бројним системом је Простор за рад С т р а н а 7

19 За два тачна одговора 3 бодa; За један тачан и ниједан нетачан одговор бод; 39. На слици је приказано NI логичко коло у CMOS техници. Када је напон напајања ЕDD=0V, напон логичке нуле на излазу је 0 V. Ако се на улазе овог кола доведу напони UA=0V и UB=9V, напон на излазу кола, у тачки F (UF) једнак је напону напајања ИЛИ ЕDD ИЛИ 0V. +E DD T4 T3 A B F T 3 T За четири тачна одговора 3 бода (по 0,5 бодова за прве две изостављене речи, а по бод за трећу и четврту изостављену реч). Уколико постоји нетачан одговор 0 бодова. 40. Од понуђених елемената нацртати коло за сабирање 3 напона и означити улазе са U, U и U3 и излаз са Uizl. Понуђени елементи су 4 отпорника R, R, R3 и R4 и један интегрисани операциони појачавач са симетричним напајањем. (Није битан редослед улазних напона и отпорника) 3 С т р а н а 8

20 U R U R U3 R3 R4 - UIZL + За три тачна одговора 3 бода ( бода за исправно нацртано коло; 0,5 бодова за исправно означене улазне напоне и све отпоре и 0,5 бодова за исправно означен излазни напон). Уколико постоји нетачан одговор 0 бодова. 4. На слици је приказан појачавач као линеарни четворопол. Измерене су следеће вредности:u=7mv, I=3,5μA; U=0,8V; I=0,7mA. Израчунати појачање напона, појачање струје, појачање снаге и улазну отпорност и резултате уписати на одговарајуће линије. i i Rg + eg + u u + Rp Појачање напона је 40 Појачање струје је 00 Појачање снаге је 8000 Улазна отпорност је kω 4 Простор за рад За четири тачна одговора 4 бода; С т р а н а 9

21 За три тачна и ниједан нетачан одговор 3 бода; За два тачна и ниједан нетачан одговор бодa; За један тачан и ниједан нетачан одговор бод; 4. Допуни функционалну табелу истинитости која одговара стању упаљености светла у зависности од стања прекидача. Када се затвори прекидач А (логичка ) пали се светло. Када се затвори прекидач B, светло се пали ако је било угашено или се гаси ако је било упаљено. Ако се затвори прекидач C, прекидач B нема утицаја на прекидач А. Вредности у колони F означавају да ли је светло упаљено (логичка ) или угашено (логичка 0). A B C F За потпуно тачно попуњену табелу 4 бод; 43. Прочитајте наведене исказе о кристалу кварца у колу осилатора. Затим испред наведене тврдње заокружите слово Т ако је тачна, а слово Н ако није тачна. Уколико сте заокруживи слово Н, погрешан појам подвуците, а на црту у загради након слова Н упишите реч којом бисте појам заменили како би тврдња била тачна. Т Т Т Т Н ( ) Н (велика) Н ( ) Н (две) Кристал кварца се може представити као електрично осцилаторно коло Кристалом кварца у колу осцилатора може се постићи мала стабилност фреквенције осцловања За кристал кварца у колу осцилаора битан је инверзни пиезоелектрични ефекат. Кристал кварца има три резонантне учестаности 4 Укпуно 4 бода за сваки тачно заокружен одговор, тачно подвучен одговор и тачно уписан појам и ниједан нетачан бод; уколико постоји нетачан одговор 0 бодова. 44. На слици је дата логичка мрежа са четири улаза А, B, C, D и излазом F, Ј, К и М су излази логичких кола. Допуни функционалну табелу за четири комбинације сигнала на улазу. 4 С т р а н а 0

22 A B C D J K M F Простор за рад За потпуно тачно попуњену табелу 4 бод; У следећим задацима уредите и повежите појмове према захтеву 45. Сa леве стране су дате табеле истинитости логичких кола, а сa десне симболичке ознаке логичких кола. На линију испод симболичке ознаке уписати број табеле која одговара том логичком колу. X Y F X Y F С т р а н а

23 3 4 X Y F X Y F За четири тачна и ниједан нетачан одговор бода; За три тачна и ниједан нетачан одговор,5 бодова; За два тачна и ниједан нетачан одговор бод; 46. На левој страни се налазе симболи логичких кола. Са десне стране се налазе називи логичких кола. На линију испред назива кола уписати број симбола који му одговара НИЛИ логичко коло 6 ИЛИ логичко коло И логичко коло НИ логичко коло За четири тачна и ниједан нетачан одговор бода; За три тачна и ниједан нетачан одговор,5 бодова; За два тачна и ниједан нетачан одговор бод; 47. Са леве стране су дате симболичке ознаке диода, а са десне врсте диода. На линију испред врсте диоде уписати број симболичке ознаке која њој одговара или знак X ако нема одговарајућег симбола. 3 Х фотодиода С т р а н а

24 3 ЛЕД диода Зенер диода капацитивна (варикап) диода 4 усмерачка диода Х Шоткијева диода За шест тачних одговора 3 бода; За пет тачних одговора и ниједан нетачан,5 бодова; За четири тачна и ниједан нетачан одговор бода; За три тачна и ниједан нетачан одговор,5 бодова; За два тачна и ниједан нетачан одговор бод; ТЕХНИКА АНАЛОГНОГ ПРЕНОСА У следећим задацима заокружите број испред траженог одговора 48. Од понуђених тврдњи издвоји ону која је тачна.. Сваки сложенопериодични сигнал је збир истих синусних сигнала. Сваки сложенопериодични сигнал је правоугаони сигнал 3. Сваки сложенопериодични сигнал је збир синусних сигнала различите амплитуде и фреквенције За један тачан и ниједан нетачан одговор бод; 49. Уколико је на улазу нелинеарног четворопола простопериодични сигнал, на излазу нелинеарног четворопола биће:. простопериодични сигнал. основни хармоник и виши хармоници простопериодичног сигнала 3. интермодулациони продукти и виши хармоници простопериодичног сигнала За један тачан и ниједан нетачан одговор бод; 50. Када се повећава капацитивност редног осцилаторног кола, тада се резонантна учестаност:. смањује. не мења С т р а н а 3

25 3. повећава За један тачан и ниједан нетачан одговор бод; 5. Уколико је сигнал на улазу електричног RC филтра фреквенције једнаке граничној фреквенцији тог филтра, одредите однос снаге сигнала на улазу и снаге сигнала на излазу електричног филтра.. излазна снага једнака је 70.7% вредности улазне снаге сигнала. излазна снага једнака је 50% вредности улазне снаге сигнала 3. излазна снага једнака је 5% вредности улазне снаге сигнала За један тачан и ниједан нетачан одговор бод; 5. Слика представља:. Т ћелију нископропусног филтра. редно осцилаторно коло 3. паралелно осцилаторно коло 4. П ћелију нископропусног филтра 5. П ћелију високопропусног филтра За један тачан и ниједан нетачан одговор бод; 53. Телефонским говорним сигналом ширине фреквентног опсега 4 КНz (0-4КНz) амплитудски је модулисан носилац фреквенције 8 КНz. Одредите опсег у коме се налази добијени АМ-БО сигнал (DSB):. (8-) КНz. (8-6) КНz 3. (4-) КНz 4. (4-8) КНz За један тачан и ниједан нетачан одговор бод; 54. На слици је графички приказан електрични сигнал у фреквентном домену (амплитудски и фазни спектар електричног сигнала). Из наведених математичких формула издвојте ону која представља аналитички облик овог електричног сигнала у временском домену. С т р а н а 4

26 A(V) 4 3 f ( rad) p / 6 p / 3 p / 4 f (khz) 4 f(khz).. 3. u(t) u(t) u(t) 4sin(000 t / 6) 3sin(000 t /3) sin(4000 t / ) 4sin(000 t / 6) 3sin(4000 t / 3) sin(8000 t / ) 4sin(000 t / 6) 3sin(000 t /3) sin(4000 t / ) За један тачан и ниједан нетачан одговор бода; 55. Смањењем губитака у калему код осцилаторног кола доћи ће до:. Повећања пропусног опсега осцилаторног кола. Повећања селективности осцилаторног кола 3. Повећања резонантне фреквенције осцилаторног кола За један тачан и ниједан нетачан одговор бода; 56. За компоненте кола приказног на слици важи релација. R R C C R C 3 C R Коло на слици има улогу:. филтра непропусника опсега. високопропусног филтра 3. филтра пропусника опсега 4. нископропусног филтра 4 3 За један тачан и ниједан нетачан одговор 3 бода; У следећим задацима заокружите бројеве испред тражених одговора 57. Телефонски говорни сигнал припада: С т р а н а 5

27 . детерминистичким сигналима. периодичним сигналима 3. случајним сигналима 4. континуалним сигналима За два тачна и ниједан нетачан одговор бод; 58. Редно осцилаторно коло је у резонанси када је:. импеданса кола једнака отпорности губитака R. капацитивна реактанса једнака омској отпорности 3. вредност индуктивности једнака нули 4. струја у колу максимална За два тачна и ниједан нетачан одговор бод; 59. Из понуђених тврдњи о резонанси редног осцилаторног кола, издвојте оне које су тачне.. Струја и напон на улазу у осцилаторно коло су у фази. Напон на осцилаторном колу једнак је напону на кондензатору 3. Напони на калему и кондензатору су једнаки и у противфази су 4. Напон на кондензатору је Q пута мањи од напона на улазу За два тачна и ниједан нетачан одговор бода; За један тачан и ниједан нетачан одговор бод; 60. Од понуђених тврдњи о разликама између АМ сигнала са једним бочним опсегом (АМ-БО) и класичних (конвенционалних) АМ сигнала, издвоји оне које су тачне.. Спектар АМ-БО сигнала заузима много шири фреквентни опсег од спектра КАМ сигнала;. На емитовање АМ-БО сигнала предајник троши много мање енергије него на емитовање КАМ сигнала; 3. АМ-БО сигнал носи мање информација од КАМ сигнала; 4. Спектар АМ-БО сигнала је ужи од спектра КАМ сигнала. 5. Поступак демодулације АМ-БО сигнала је много једноставнији од демодулације КАМ сигнала. За два тачна и ниједан нетачан одговор бода; За један тачан и ниједан нетачан одговор бод; 6. Од понуђених захтева које треба испунити у поступку дирекне модулације за С т р а н а 6

28 формирање примарне групе канала код вишеканалног преноса са фреквенцијском расподелом каналa, издвојте оне захтеве који представљају предности овог поступка у односу на друге поступке за формирање примарне групе. Поступак дирекне модулације за формирање примарне групе захтева:. филтера у предајном и у пријемном делу. кристалне или механичке филтре у предајном и пријемном делу 3. различитих типова филтера 4. модулатора и демодулатора 5. различитих сигнала носиоца За два тачна и ниједан нетачан одговор бода; За један тачан и ниједан нетачан одговор бод; Допуните следеће реченице и табеле 6. Мреже које имају два прикључка су двополи, а мреже са два приступа називамо четворополи. За два тачна одговора бод; 63. Уколико је апсолутни ниво напона на улазу у четворопол dbm и апсолутни ниво напона на излазу из четворопола -dbm, слабљење четворопола је 3dB. За један тачан одговор бод; 64. Селективност паралелног осцилаторног кола је способност кола да од више напона разних фреквенција издвоји само напоне чија је фреквенција у близини резонантне фреквенције. За два тачна одговора бод; 65. Амплитудска модулација је поступак којим се остварује да се амплитуда носиоца мења у складу са тренутном вредношћу модулишућег сигнала. За два тачна одговора бод; 66. Наведи врсте вишеканалног преноса: Вишеканални пренос са фреквенцијском расподелом канала; Вишеканални пренос са временском расподелом канала С т р а н а 7

29 За два тачна одговора бод; 67. Уколико је фреквенција модулишућег сигнала 4 KHz и фреквенција сигнала носиоца 446 KHz, фреквенција амплитудско модулисаног сигнала са једним (вишим) бочним опсегом је 450 KHz. За један тачан одговор бод; 68. Наведи врсте амплитудске модулације (написати потпун назив без скраћеница). Конвенционална амплитудска модулација; Амплитудска модулација са два бочна опсега; Амплитудска модулација са једним бочним опсегом,5 За три тачна одговора,5 бодова; За два тачна и ниједан нетачан одговор бод; 69. На излаз једног појачавача прикључен је отпор оптерећења од 3 KΩ. Ниво снаге на том оптерећењу је 40dB. Волтметар прикључен на излазне крајеве овог појачавача тада показује напон 73,V. За један тачан одговор бода; 70. Помоћу инструмента који се назива анализатор спектра посматра се КАМ сигнал на излазу предајника. Спектар се састоји од три компоненте. Амплитуда средње компоненте је шест пута већа од амплитуда бочних компонената, којe су међусобно једнаке. Дубина модулације, тада износи 0,33 (33%). За један тачан одговор бода; 7. Допуни слику (називе блокова на слици) тако да она представља општу блок шему ТК система.,5 С т р а н а 8

30 За пет тачних и ниједан нетачан одговор,5 бодова; За четири тачна и ниједан нетачан одговор бода; За три тачна и ниједан нетачан одговор,5 бодова; За два тачна и ниједан нетачан одговор бод; извор поруке предајник пријемник корисник извор шума 7. На слици је представљена блок шема фреквенцијског демодулатора. Допуни слику, везујући на излазне крајеве фреквенцијског демодулатора одговарајући број пасивних компоненти (L,C,R), у одговарајућој конфигурацији, тако да целокупно коло после допуне представља фазни демодулатор. За потпуно тачан одговор 3 бода; У случају грешке или непотпун одговор 0 бодова Графички представити у фреквентном домену сигнал чији је математички облик: s(t)= V sin(4πf 0 t+π/) + 3V sin(πf 0 t+π/4) + V sin(8πf 0 t+π) У потпуности тачно урађена и обележена оба графика и ниједан нетачан одговор 4 бода; у потпуности тачно урађен и обележен један график и ниједан нетачан одговор бода; 4 С т р а н а 9

31 74. На слици је приказан отпорни симетрични Т четворопол. Карактеристична импеданса овог четворопола, израчуната методом кратког споја и празног хода, износи 73, Ω. 00Ω 00Ω 3 00Ω Простор за рад 4 3 За један тачан и ниједан нетачан одговор 3 бода; У следећим задацима уредите и повежите појмове према захтеву 75. На слици је приказано реално осцилаторно коло, при чему су отпорником R представљени губици у колу. Са леве стране су приказани графици струје у колу, а са десне вредности отпорности. На линији испред вредности отпорности уписати број њој одговарајућег графика струје. С т р а н а 30

32 R=0Ω R=5Ω 4 R=0Ω 3 R=50Ω За четири тачна и ниједан нетачан одговор бода; За три тачна и ниједан нетачан одговор,5 бодова; За два тачна и ниједан нетачан одговор бод; 76. На левој страни су дате различите врсте електричних филтара, а на десној страни опис карактеристике слабљења за различите врсте електричних филтара. На линији испред описа треба уписати број њему одговарајуће врсте филтра.. филтар пропусник опсега. нископропусни филтар филтар треба да има такву карактеристику слабљења да пропушта сигнале чије су вреквенције у опсегу од f=0 до граничне фреквенције f=f c филтар треба да има такву карактеристику слабљења да у опсегу фреквенција од 0 до прве граничне фреквенције f=f c има велико слабљење, од f=f c до друге граничне фреквенције f=f c има мало слабљење и изнад f=f c поново велико слабљење. филтар треба да има такву карактеристику слабљења да у опсегу фреквенција од 0 до прве граничне фреквенције f=f 3. филтар c има мало слабљење, од f=f непропусник опсега c до друге граничне фреквенције f=f c има велико слабљење и изнад f=f c поново мало 3 слабљење. 4. високопропусни 4 филтар треба да има такву карактеристику С т р а н а 3

33 филтар слабљења да пропушта сигнале чије су фреквенције у опсегу од граничне фреквенције f=f c до f За четири тачна и ниједан нетачан одговор бода; За три тачна и ниједан нетачан одговор,5 бодова; За два тачна и ниједан нетачан одговор бод; 77. На левој страни су дати дијаграми КАМ сигнала, а на десној страни различите вредности степена (дубине) модулације КАМ сигнала. На линији испред степена модулације уписати број њему одговарајућег дијаграма.. 3 m=0. 4 m= 3. m=,5 4. За четири тачна и ниједан нетачан одговор бода; За три тачна и ниједан нетачан одговор,5 бодова; За два тачна и ниједан нетачан одговор бод; m=0,3 ТЕХНИКА ДИГИТАЛНОГ ПРЕНОСА У следећим задацима заокружите број испред траженог одговора 78. Одабери групу сигнала у коју спада телефонски говорни сигнал:. дискретни сигнали;. случајни сигнали; С т р а н а 3

34 3. простопериодични сигнали. За један тачан и ниједан нетачан одговор бод; 79. На слици је приказан један од поступака у дигитализацији говорног сигнала. Одабери од понуђених поступака онај који приказује слика. Spam(t) Spam(t)komp Sq(t). Униформно квантовање. Неуниформно квантовање 3. Компандовање За један тачан и ниједан нетачан одговор бод; 80. На слици је представљен:. FSK сигнал са континуалном променом фазе;. Посебан случај FSK сигнала МSK сигнал; 3. РSK сигнал. За један тачан и ниједан нетачан одговор бод; 8. Одмеравање је поступак дискретизације сигнала по:. фреквенцији;. облику сигнала; 3. периоди; 4. времену. За један тачан и ниједан нетачан одговор бод; 8. У поступку квантовања уноси се грешка квантовања чија величина зависи од: С т р а н а 33

35 . граничне фреквенције сигнала. броја квантних нивоа 3. квалитета квантизера 4. динамике сигнала За један тачан и ниједан нетачан одговор бод; 83. Преносни систем PCM-30 реализован је на бази:. Фреквенцијског мултиплекса. Временског мултиплекса 3. Комбинацијом временског и фреквенцијског мултиплекса За један тачан и ниједан нетачан одговор бод; 84. Одредите услов под којим су бинарни низови представљени AMI и HDB-3 кодом идентични:. Број узастопних нула у низу мањи од 4.. Број узастопних нула у низу мањи од Број узастопних нула у низу мањи или једнак 6. За један тачан и ниједан нетачан одговор бод; 85. Регенерација линијског сигнала подразумева:. Појачање, филтрирање и слање истог сигнала на линију;. Издвајање шума из сигнала; 3. Генерисање новог низа на бази одлуке да ли је послата 0 или. За један тачан и ниједан нетачан одговор бод; 86. Израз vn f g представља: TN. Никвистов интервал. Никвистову брзину 3. Брзину простирања светлости За један тачан и ниједан нетачан одговор бод; 87. Фреквенција одмеравања говорног сигнала према теореми одмеравања је:. 6, khz. 6,8 khz 3. 3,4 khz С т р а н а 34

36 4. 8 khz За један тачан и ниједан нетачан одговор бод; 88. Одабери израз на основу којег се одређује вредност фактора режима одмеравања α T0 ; ; f0 0 0 ; T T За један тачан и ниједан нетачан одговор бода; У следећим задацима заокружите бројеве испред тражених одговора 89. Међу понуђеним тврдњама које се односе на кодовање сигнала издвојте нетачне:. Кодовање представља први корак у дигитализацији сигнала.. Кодовање представља завршни поступак у дигитализацији сигнала. 3. Кодовање може да се користи у дигитализацији сигнала, али не мора увек. 4. Након завршеног поступка кодовања сигнал је дигитални. За два тачна и ниједан нетачан одговор бод; 90. Одредите основне услове за одмеравање сигнала по Шеноновој теореми:. Сигнал мора да има ограничени спектар.. Фреквенција одмеравања f 0 мора да буде једнака горњој граничној фреквенцији спектра сигнала f g. 3. Сигнал мора да има једносмерну компоненту. 4. Фреквенција одмеравања f 0 мора да буде једнака или већа од двоструке горње граничне фреквенције спектра сигнала f g. За два тачна и ниједан нетачан одговор бода; За један тачан и ниједан нетачан одговор бод; С т р а н а 35

37 9. Издвојте узроке деградације квалитета дигиталног преноса:. Еквализација. Џитер 3. Интерсимболска интерференција 4. Дијаграм ока 5. Екстрактор такта За два тачна и ниједан нетачан одговор бода; За један тачан и ниједан нетачан одговор бод; 9. Међу понуђеним тврдњама које се односе на квантовање сигнала издвојте тачне.. У поступку квантовања цео опсег могућих амплитудских вредности је подељен на квантизационе нивое, у случају говорног сигнала то је најчешће 6 нивоа.. У процесу квантовања се заокруживањем вредности одмерака изгуби неки део од оригиналног сигнала значи начињена је грешка квантовања. 3. Квантовање говорног сигнала се реализује кроз компресију сигнала. У Европи се примењује А закон компресије. 4. Квантовање говорног сигнала се реализује кроз компресију сигнала. У Европи се примењује закон компресије. 5. Апсолутна вредност грешке квантовања је већа од s/ (половине амплитудског кванта). За два тачна и ниједан нетачан одговор бода; За један тачан и ниједан нетачан одговор бод; 93. Издвојте формулације које описују присуство интерференције симбола при преносу сигнала:. долазни импулси су правоугаоног облика,. долазни импулси су правоугаоног облика али имају смањену амплитуду, 3. долазни импулси су проширени и смањена им је амплитуда, 4. долазни импулси имају деформисане предње и задње ивице проширени су, због чега долази до њиховог међусобног преклапања. За два тачна и ниједан нетачан одговор бода; За један тачан и ниједан нетачан одговор бод; 94. Издвојте карактеристике примарног система РСМ-30:. А закон компресије;. закон компресије; 3. број телефонских канала 30; 4. трајање једног канала 5, s; С т р а н а 36

38 5. број телефонских канала 4; 6. број бита по раму 93; 7. број бита по раму 56; 8. трајање једног канала 3,9 s; За четири тачна и ниједан нетачан одговор бода; За три тачна и ниједан нетачан одговор,5 бодова; За два тачна и ниједан нетачан одговор бод; 95. Издвојте тврдње које описују облик дигиталног сигнала пре обављеног поступка линијског кодовања.. Поступком скрембловања се добија бинарни дигитални сигнал који има подједнаку вероватноћу оба бинарна симбола.. После скрембловања сигнал није потпуно прилагођен условима преноса, али се често такав преноси. 3. Дигитални сигнал нема једносмерну компоненту, нити дуге узастопне низове нула. 4. Линијским кодовањем се елимише једносмерна компонента. 5. После поступка скрембловања могуће је да и даље у дигиталном сигналу постоје дуги низови нула. 6. Сигнал на излазу уобличавача рама у РСМ терминалу може да има такав садржај 0 и да је неповољан са становишта издвајања дигитског такта. 3 За три тачна и ниједан нетачан одговор 3 бода; За два тачна и ниједан нетачан одговор бода; За један тачан и ниједан нетачан одговор бод; Допуните следеће реченице и табеле 96. Однос средње снаге квантованог сигнала и шума квантовања треба да буде цео број и изражава се у децибелима (db). За два тачна одговора бод; 97. Карактеристике система PCM-30 су следеће:. Трајање рама је 5 /µs.. Укупан број канала у раму је Време трајања једног канала је 3,9/µs. 4. Битска брзина је,048 Mbit/s. За четири тачна одговора бода; За три тачна и ниједан нетачан одговор,5 бодова; За два тачна и ниједан нетачан одговор бод; С т р а н а 37

39 98. Скрембловањем се добија низ који је статистички независтан од улазног сигнала са подједнаком вероватноћом појављивања оба бинарна стања. За два тачна одговора бода; За један тачан и ниједан нетачан одговор бод; 99. Облик носиоца, који се користи при фреквенцијској модулацији бинарног дигиталног сигнала, је дат изразом: t U t u. 0 0 cos 0 0 Запиши изразом облик модулисаног сигнла: u FSK t За један тачан одговор бода; u FSK t U U 0 0 cos cos t 0, ud t t, u t 0 0 D 00. Напиши израз и израчунај вредност дигитске учестаности сигнала у систему РСМ-30. f d = = Hz. За један тачан одговор бода; fd Td Hz 0. Облик носиoца, који се користи при амплитудској модулацији бинарног дигиталног сигнала, је дат изразом: t U t u. 0 0 cos 0 0 Запиши изразом облик АSK сигнла за стопостотну дубину модулације. u ASK t За један тачан одговор бода; С т р а н а 38

40 u ASK t U 0, 0 t, u t cos 0 0 u D t 0 D 0. Oдмеравањe је поступак којим се мере ( узимају ) тренутне вредности сигнала у тачно одређеним временским интервалима. За говорни сигнал, усвојено је да фреквенција одмеравања износи f 0 = 8 khz. За три тачна одговора бода (по 0,5 бодова за прву и другу реч, и бод за трећу); У случају грешке 0 бодова. 03. Попуни празна места у таблици: НАЈБИТНИЈИ УЗРОЦИ ЗА НАСТАНАК ЏИТЕРА нестабилност дигитског такта побудног сигнала присуство сметњи на линији несавршеност екстрактора такта ПОСТОЈИ МОГУЋНОСТ УТИЦАЈА У ЦИЉУ СМАЊЕНА ЏИТЕРА ДА НЕ ДА,5 За три тачна одговора,5 бодова (за први ред 0,5 бода за друга два реда по бод); У случају грешке 0 бодова. 04. Наведи поступке у дигитализацији сигнала. У загради додај шта представља сваки од њих. Одмеравање (Дискретизовање континуалног сигнала по времену) Квантовање (Дискретизовање сигнала по амплитуди) Кодовање (Представљање дискретних вредности сигнала цифрама неког бројног система) 3 За три тачна и ниједан нетачан одговор 3 бода; За два тачна и ниједан нетачан одговор бода; За један тачан и ниједан нетачан одговор бод; 05. Наведене су неке карактеристике комуникационих система. На линији испред карактеристике упиши слово П уколико је реч о предности дигиталног у односу на аналогни комуникаиони систем или слово Н ако карактеристика представља његов недостатак. 3 С т р а н а 39

41 Потреба за синхронизацијом Већа брзина Мање грешака Повећана ширинапотребног преносног опсега Могућност регенерације сигнала дуж преносног пута Н П П Н П За пет тачних одговора 3 бода За четири тачна и ниједан нетачан одговор бода; За три тачна и ниједан нетачан одговор,5 бодова; За два тачна и ниједан нетачан одговор бод; 06. На слици су приказани разлучити облици модулације дигиталног сигнала. На предвиђеним линијама напиши о којој врсти модулисаног сигнала је реч и његову ознаку. 3 ампитудски модулисан АSK сигнал. фреквенцијски модулисан FSK сигнал 3. фазно модулисан PSK сигнал За три тачна и ниједан нетачан одговор 3 бода; За два тачна и ниједан нетачан одговор бода; За један тачан и ниједан нетачан одговор бод; У следећим задацима уредите и повежите појмове према захтеву 07. На левој страни су дате ознаке а на десној страни појмови са којима се срећемо у дигитализцији сигнала. На линији испред ознаке уписати број одговарајућeг појма појма који се односи на наведену ознаку. 3 q Укупан амплитудски опсег квантизера Aq Амплитуда одмерка U 0 Број квантизационих нивоа С т р а н а 40

42 4 f 0 Фреквенција одмеравања За четири тачна и ниједан нетачан одговор бода; За три тачна и ниједан нетачан одговор,5 бодова; За два тачна и ниједан нетачан одговор бод; ОПТИЧКЕ ТЕЛЕКОМУНИКАЦИОНЕ МРЕЖЕ У следећим задацима заокружите број испред траженог одговора 08. Издвојте комбинацију стандардизованих димензија оптичког влакна.. 0/50 μm, 50/50 μm и 5/50 μm. 9/50 μm, 50/50 μm и 6.5/50 μm 3. 9/5 μm, 50/5 μm и 6.5/5 μm 4. 0/50 μm, 50/50 μм и 50/50 μm За један тачан и ниједан нетачан одговор бод; 09. Ribbon оптички кабл је:. оптички кабл са влакнима у цевчици. оптички кабл са нажљебљеним централним елементом 3. оптички кабл са належућом секундарном зашитом 4. оптички кабл са језгром слободне конструкције 5. оптички кабл стегнутне конструкције 6. оптички кабл са тракасто слепљеним влакнима 7. оптички кабл ојачаних влакана За један тачан и ниједан нетачан одговор бод; 0. Наведене су димензије оптичких влакана. Издвојте димензију која по стандарду одговара мономодном (енг. Singlemode, SM) оптичком влакну.. 50/5 μm. 9/50 μm 3. 9/5 μm 4. 50/50 μm /5 μm За један тачан и ниједан нетачан одговор бод;. Код WDM оптичких телекомуникационих система оптички сигнал представља:. мултиплексни електрични сигнал претворен у светлост С т р а н а 4

43 . мултиплексни оптички сигнал састављен од оптичких сигнала различитих таласних дужина 3. мултиплексни оптички сигнал једне таласне дужине 4. један оптички сигнал који се простире у различитим оптичким прозорима 5. оптички сигнал који се простире само у II оптичком прозору 6. оптички сигнал тачно дефинисане таласне дужине За један тачан и ниједан нетачан одговор бод;. Оптички предпојачавач се користи за појачање светлосног сигнала:. дуж оптичке телекомуникационе линије. на излазу оптичке телекомуникационе линије 3. на улазу оптичке телекомуникационе линије 4. на улазу оптичких мерних уређаја За један тачан и ниједан нетачан одговор бод; 3. Оптички појачавачи су актвине компоненте оптичког телекомуникационог система које појачавају оптички сигнал:. тако што примљени оптички сигнал побуђује оптичке предајнике који емитују оптички сигнал веће снаге. претварањем у електрични сигнал, појачавањем електричног сигнала и коначно претварањем појачаног електричног сигнала у оптички сигнал 3. по принципу стимулисане емисије, без претварања у електрични облик 4. тако што се примљеном оптичком сигналу мења таласна дужина За један тачан и ниједан нетачан одговор бод; 4. Оптички модем (енг. Media converter, Optical modem) je активна компонентa оптичког телекомуникационог система којa омогућава:. везу оптичке телекомуникационе опреме са оптичком телекомуникационом линијом. комуникацију дуж оптичке телекомуникационе линије 3. напајање телекомуникационе опреме на страни корисника 4. везу жичне телекомуникационе опреме са оптичком телекомуникационом линијом 5. појачавање оптичког сигнала на страни корисника За један тачан и ниједан нетачан одговор бод; 5. Излазни оптички појачавач се користи за појачање светлосног сигнала: С т р а н а 4

44 . дуж оптичке телекомуникационе линије. на излазу оптичке телекомуникационе линије 3. на улазу оптичке телекомуникационе линије 4. на улазу оптичких мерних уређаја За један тачан и ниједан нетачан одговор бод; 6. За постизање боље резолуције на ОТДР снимку оптичке телекомуникационе линије, приликом мерења ОТДР-ом потребно је подесити:. оптички сигнал веће излазне снаге. оптички сигнал мање излазне снаге 3. инцидентни импулс краћег трајања 4. инцидентни импулс дужег трајања За један тачан и ниједан нетачан одговор бод; 7. На слици је приказан лош спој два оптичка влакна који се назива:. угаона неусклађеност. аксијална неусклађеност 3. латерална неусклађеност За један тачан и ниједан нетачан одговор бод; 8. На слици је приказан лош спој два оптичка влакна који се назива:. угаона неусклађеност. аксијална неусклађеност 3. латерална неусклађеност За један тачан и ниједан нетачан одговор бод; С т р а н а 43

45 9. На слици је приказан дефектни пресек (оштећење) оптичког влакна који се назива:. крхотина. назубљен врх 3. засек За један тачан и ниједан нетачан одговор бод; 0. На слици је приказан дефектни пресек (оштећење) оптичког влакна који се назива:. крхотина. назубљен врх 3. засек За један тачан и ниједан нетачан одговор бод;. На слици је приказан оптички кабл који се назива:. Duplex patch-cord (prespojni kabl). Simplex patch-cord (prespojni kabl) 3. Pigtail (završni kabl) За један тачан и ниједан нетачан одговор бод; С т р а н а 44

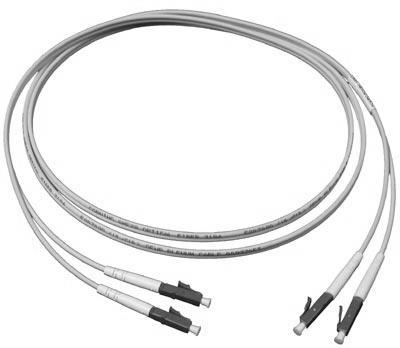

46 . На слици је приказан оптички кабл који се назива:. Duplex patch-cord (prespojni kabl). Simplex patch-cord (prespojni kabl) 3. Pigtail (završni kabl) За један тачан и ниједан нетачан одговор бод; 3. На слици је приказан оптички кабл који се назива:. Duplex patch-cord (prespojni kabl). Simplex patch-cord (prespojni kabl) 3. Pigtail (završni kabl) За један тачан и ниједан нетачан одговор бод; 4. Издвојте исправну математичку формулу за израчунаванје нумеричког отвора (нумеричке апертуре, NA). N. A. n n. N. A. n n С т р а н а 45

47 3. N. A. n n n 4. N. A. n 5. N. A. n n За један тачан и ниједан нетачан одговор бод; У следећим задацима заокружите бројеве испред тражених одговора 5. Loose-tube оптички кабл је:. оптички кабл са влакнима у цевчици. оптички кабл са нажљебљеним централним елементом 3. оптички кабл са належућом секундарном зашитом 4. оптички кабл са језгром слободне конструкције 5. оптички кабл стегнутне конструкције 6. оптички кабл са тракасто слепљеним влакнима 7. оптички кабл ојачаних влакана За два тачна и ниједан нетачан одговор бод; 6. Наведене су димензије оптичких влакана. Издвојте димензије које по стандарду одговарају мултимодном (енг. multimode, MM) оптичком влакну.. 50/5 μm. 9/50 μm 3. 9/5 μm 4. 50/50 μm /5 μm За два тачна и ниједан нетачан одговор бод; 7. Tight-buffered оптички кабл је:. оптички кабл са влакнима у цевчици. оптички кабл са нажљебљеним централним елементом 3. оптички кабл са належућом секундарном зашитом 4. оптички кабл са језгром слободне конструкције 5. оптички кабл стегнутне конструкције 6. оптички кабл са тракасто слепљеним влакнима 7. оптички кабл ојачаних влакана,5 С т р а н а 46

48 За три тачна и ниједан нетачан одговор,5 бодова; За два тачна и ниједан нетачан одговор бод; 8. Издвојте предности оптичке у односу на друге телекомуникационе линије.. процес производње. слабљење 3. пропусни опсег 4. димензије 5. отпорност на механичка оштећења 6. технике рада 7. алат и прибор,5 За три тачна и ниједан нетачан одговор,5 бодова; За два тачна и ниједан нетачан одговор бод; 9. Издвојте мане оптичке у односу на друге телекомуникационе линије.. процес производње. слабљење 3. пропусни опсег 4. димензије 5. тежина 6. отпорност на механичка оштећења 7. технике рада,5 За три тачна и ниједан нетачан одговор,5 бодова; За два тачна и ниједан нетачан одговор бод; 30. Терминирање оптичких влакана односи се на:. настављање два оптичка влакна. монтажу оптичког конеткора на крај оптичког влакна 3. одсецање оптичког влакна оптичким секачем 4. скидање примарне и секундарне заштите са оптичког влакна 5. спајање оптичког влакна са завршним (енг. Pig-tail) оптичким влакном За два тачна и ниједан нетачан одговор бода; За један тачан и ниједан нетачан одговор бод; 3. На слици је приказан део оптичке телекомуникационе линије где је потребно извршити мерење. Симболом је означен оптички мерни инструмент (OMI). 3 С т р а н а 47

49 Међу понуђеним елементима оптичког телекомуникационог система издвојте оне који се могу користити на позицији непознатог елемента -?.. Оптички "Y" сплитер (енг. Optical Y Splitter). Оптички "Y" каплер (енг. Optical Y Coupler) 3. Дирекциони оптички каплер (енг. Optical Directional Coupler) 4. Оптички ТАП-ер (енг. Optical TAP) 5. Оптички циркулатор (енг. Optical circulator) 6. Оптички изолотаор (енг. Optical Isolator) 7. Оптички појачавач - EDFA (енг. Optical amplifier) За три тачна и ниједан нетачан одговор 3 бода; За два тачна и ниједан нетачан одговор бода; За један тачан и ниједан нетачан одговор бод; Допуните следеће реченице и табеле 3. Област таласних дужина светлости у којима оптичко влакно уноси минимално слабљање назива се: оптички прозор И/ИЛИ оптичким прозором И/ИЛИ оптички прозори. За један тачан одговор бод; 33. Максимални угао (θмаx) под којим је могуће увести светлосни зрак у оптичко влакно, а да се притом испуни услов тоталне рефлексије назива се прихватни угао. За један тачан одговор бод; 34. Према броју модова оптичка влакна се деле на: мономодна ИЛИ SM ИЛИ singlemode оптичка влакна; мултимодна ИЛИ МM ИЛИ multimode оптичка влакна За два тачна одговора бод; С т р а н а 48

50 35. Према профилу индекса преламања оптичка влакна се деле на: влакна са градијентним индексом преламања И/ИЛИ Graded Index И/ИЛИ градијентна оптичка влакна; влакна са скоковитим индексом преламања И/ИЛИ Step Index И/ИЛИ степ-индекс оптичка влакна За два тачна одговора бод; 36. Рефернтне вредности таласних дужина за оптичке прозоре су: за I оптички прозор: 850 nm за II оптички прозор: 300 ИЛИ 30 nm за III оптички прозор: 550 nm За три тачна одговора,5 бодова; За два тачна и ниједан нетачан одговор бод;,5 37. На слици је приказано оптичко влакно са бројевима означеним конструктивним елементима. На линији поред броја упиши назив одговарајућег елемента.. Језгро И/ИЛИ ЕНГ. Core 3. Омотач И/ИЛИ ЕНГ. Cladding 3. Примарна заштита И/ИЛИ ЕНГ. Buffer И/ИЛИ ЕНГ. Jacket,5 За три тачна одговора,5 бодова; За два тачна и ниједан нетачан одговор бод; 38. Узроци слабљења оптичког сигнала дуж оптичке телекомуникационе линије су: апсорпција; дисперзија И/ИЛИ расејање; савијања И/ИЛИ микро и макро савијања За три тачна одговора,5 бодова; За два тачна и ниједан нетачан одговор бод;,5 С т р а н а 49

51 39. Савијања оптичког влакна могу бити микро ИЛИ микросавијања и макро ИЛИ макросавијања. Она имају за последицу слабљење оптичког сигнала које је најизраженије у III ИЛИ трећем оптичком прозору. За три тачна одговора,5 бодова; За два тачна и ниједан нетачан одговор бод;,5 40. Према врсти материјала од којих су направљена оптичка влакна се деле на: стаклена оптичка влакна; пластична оптичка влакна; PCS (Plastic-Clad-Silica) влакна,5 За три тачна одговора,5 бодова; За два тачна и ниједан нетачан одговор бод; 4. На ОТДР снимку оптичке телекомуникационе линије маркер А се налази на позицији 500m, а маркер Б на позицији 500m. Укупно слабљење оптичке телекомуникационе линије између маркера А и Б износи 0 db. Израчунај подужно слабљење оптичког влакна на делу оптичке телекомуникационе линије између маркера А и Б у случају да на траси постоји конекторски спој са слабљењем од 0, db. Простор за рад α A-B = 0,98 [db/km] За један тачан одговор бода; 4. На ОТДР снимку оптичке телекомуникационе линије маркер А се налази на позицији 500m, а маркер Б на позицији 500m. Укупно слабљење оптичке телекомуникационе линије између маркера А и Б износи 0 db. Израчунај подужно слабљење оптичког влакна на делу оптичке телекомуникационе линије између маркера А и Б у случају да на траси постоје конекторска споја са просечним слабљењем од 0,5 db по споју и фузиона споја (сплајса) са просечним слабљењем од 0,05 db по споју. С т р а н а 50

52 Простор за рад α A-B = 0,89 [db/km] За један тачан одговор бода; 43. Израчунај укупно слабљење оптичке телекомуникационе линије (a uk ) дужине L=50 km, ако на њој постоји 0 фузионих спојева (сплајсева) са просечним слабљењем од a sp =0,05 db по споју и 3 конекторска споја са просечним слабљењем од a kon =0,4 db по споју. Употребљено је мономодно (енг. Singlemode, SM) оптичко влакно са подужним слабљењем α=0, db/km. Простор за рад a uk =,7 [db] За један тачан одговор бода; 44. Израчунај укупно слабљење оптичке телекомуникационе линије (a uk ) дужине L=60 km, ако на њој постоји: 0 фузионих спојева (сплајсева) са просечним слабљењем од a sp =0,0 db по споју и конекторска споја са просечним слабљењем од a kon =0,5 db по споју. Употребљено је мономодно (енг. Singlemode, SM) оптичко влакно са подужним слабљењем α=0, db/km. С т р а н а 5

53 Простор за рад a uk = 3, [db] За један тачан одговор бода; 45. Дужина оптичког влакна је 0 km. Ниво снаге светлости коју емитује ласер диода dbm, а фото-диода детектује светлост чији је ниво снаге dbm. Израчунај вредност подужног слабљења оптичког влакна. Простор за рад = 0, [db/km] За један тачан одговор бода; 46. Уписивањем ознаке "Х" у пољима на десној страни табеле, означи наведене карактеристике као предности или мане оптичке телекомуникационе линије у односу на друге телекомуникационе линије. карактеристике предност мана слабљење Х отпорност на механичка оштећења Х димензије Х технике рада Х процес производње Х,5 За пет тачних одговора,5 бодова; С т р а н а 5

54 За четири тачна и ниједан нетачан одговор бод; За три тачна и ниједан нетачан одговор,5 бодова; За два тачна и ниједан нетачан одговор бод; 47. Уписивањем ознаке "Х" у пољима на дсеној страни табеле, означи наведене карактеристике као предности или мане оптичке телекомуникационе линије у односу на друге телекомуникационе линије. карактеристике предност мана поцес производње Х тежина Х алат и прибор Х технике рада Х сировина Х,5 За пет тачних одговора,5 бодова; За четири тачна и ниједан нетачан одговор бод; За три тачна и ниједан нетачан одговор,5 бодова; За два тачна и ниједан нетачан одговор бод; 48. На слици је приказан део оптичке телекомуникационе линије са EDFA оптичким појачавачем. Испод слике су понуђени елементи оптичког телекомуникационог система. У квадратићима на слици упиши број одговарајућег елемента тако да оптичка телекомуникациона линија буде функционална. Елементи оптичког телекомуникационог система. Преспојни кабл (енг. Optical Patch-cord cable),. Оптички мерач снаге (eng. Optical power meter) 3. Оптички изолотаор (енг. Optical Isolator), 4. Оптички конектор (енг. Optical connector), 5. Извор светлости (eng. Power Laser Pump), 6. Оптички ТАП-ер (енг. Optical TAP), 7. Оптички "Y" каплер (енг. Optical Y Coupler), 8. Оптички циркулатор (енг. Optical circulator), 9. Оптички појачавач - EDFA (енг. Optical amplifier) 3 За потпуно тачну шему 3 бода; С т р а н а 53

55 49. Попуни празна поља и прецртај непотребно (*) у таблици. Оптички прозор Таласна дужина ( λ [nm] ) Слабљење (a) II и/или други и/или II (други) 30 мало - умерено - велико * I (први) 850 мало - умерено - велико * III и/или трећи и/или III (трећи) 550 мало - умерено - велико * 3 За шест тачних одговорa 3 бодa; За пет тачних и ниједан нетачан одговор,5 бодова; За четири тачна и ниједан нетачан одговор бодa; За три тачна и ниједан нетачан одговор,5 бодова; За два тачна и ниједан нетачан одговор бод; 50. На слици је приказана принципијелна шема ОТДР-а. На десној страни су дати функционални елементи ОТДР-а. У квадратићима на слици упиши број одговарајућег елемента, тако да шема ОТДР-а буде функционална.. Извор светлости. Делимично транспарентно огледало 3. Склоп за обаду сигнала Склоп за детектовање повратног сигнала За потпуно тачну шему 3 бода; 5. Од понуђених елемената оптичког телекомуникационог система нацртај блок шему дела оптичке телекомуникационе линије са EDFA оптичким појачавачем тако да она буде функционална. 4 С т р а н а 54

56 Понуђени елементи оптичког телекомуникационог система. Преспојни кабл (енг. Optical Patch-cord cable),. Оптички мерач снаге (eng. Optical power meter), 3. Оптички изолотаор (енг. Optical Isolator), 4. Оптички конектор (енг. Optical connector), 5. Извор светлости (eng. Power Laser Pump), 6. Оптички ТАП-ер (енг. Optical TAP), 7. Оптички "Y" каплер (енг. Optical Y Coupler), 8. Оптички циркулатор (енг. Optical circulator), 9. Оптички појачавач - EDFA (енг. Optical amplifier) За потпуно тачну шему 4 бода; 5. Препознај догађаје означене бројевима на ОТДР снимку оптичке телекомуникационе линије. На линији поред броја упиши назив догађаја. 4. Инцидентни импулс И/ИЛИ Почетни импулс И/ИЛИ "Мртва зона" И/ИЛИ Конектор на ОТДР-у. Фузиони спој И/ИЛИ Сплајс И/ИЛИ Макро савијање 3. Конекторски спој И/ИЛИ Механички спој И/ИЛИ Механички сплајс 4. Крај оптичког влакна И/ИЛИ Завршетак оптичког влакна За четири тачна одговорa 4 бодa; За три тачна и ниједан нетачан одговор 3 бода; За два тачна и ниједан нетачан одговор бодa; За један тачан и ниједан нетачан одговор бод; С т р а н а 55

57 У следећим задацима уредите и повежите појмове према захтеву 53. На левој страни дати су описи оптичких алата, а на десној слике оптичких алата. На линију поред слике упиши број њему одговарајућег описа.. Алат за прецизно одсецање оптичких влакана. Алат за полирање оптичких конектора 3. Алат за скидање примарне и секундарне заштите оптичких влакана/каблова 4. Алат за настављање оптичких влакана 5. Алат за притезање прстена на оптичком конектору 6. Алат за наливање лепка у ферулу оптичког конектора 7. Алат за засесање оптичког влакна које вири из конектора 4 3 5,5 За три тачна одговора,5 бодова; За два тачна и ниједан нетачан одговор бод; 54. На левој страни дати су описи оптичких алата, а на десној слике оптичких алата. На линију поред слике упиши број њему одговарајућег описа.. Алат за прецизно одсецање оптичких влакана. Алат за полирање оптичких конектора 3. Алат за скидање примарне и секундарне заштите оптичких влакана/каблова 3,5 С т р а н а 56

58 4. Алат за настављање оптичких влакана 5. Алат за притезање прстена на оптичком конектору 6. Алат за наливање лепка у ферулу оптичког конектора 7. Алат за засесање оптичког влакна које вири из конектора 7 За три тачна одговора,5 бодова; За два тачна и ниједан нетачан одговор бод; 55. На левој страни дати су описи оптичких алата, а на десној слике оптичких алата. На линији поред слике упиши број њему одговарајућег описа.. Алат за прецизно одсецање оптичких влакана. Алат за полирање оптичких конектора 3. Алат за скидање примарне и секундарне заштите оптичких влакана/каблова 4. Алат за настављање оптичких влакана 5. Алат за притезање прстена на оптичком конектору 6. Алат за наливање лепка у ферулу оптичког конектора 7. Алат за засесање оптичког влакна које вири из конектора 5 4,5 За три тачна одговора,5 бодова; За два тачна и ниједан нетачан одговор бод; 56. На левој страни су дати могући догађаји на траси оптичке телекомуникационе линије, а на десној страни симболи којима се они означавају у табели ОТДР,5 С т р а н а 57

59 снимка оптичке телекомуникационе линије. На линији испред слике упиши број одговарајућег догађаја.. Крај или прекид оптичке линије. Ван домета 5 3. Рефлексивни спој 4. Групни спој - два врло близу смештена споја 3 5. Нерефлексивни спој За три тачна одговора,5 бодова; За два тачна и ниједан нетачан одговор бод; 57. На левој страни су дати могући догађаји на траси оптичке телекомуникационе линије, а на десној страни симболи којима се они означавају у табели ОТДР снимка оптичке телекомуникационе линије. На линији испред слике упиши број одговарајућег догађаја.. Крај или прекид оптичке линије. Ван домета 3. Рефлексивни спој 4. Групни спој - два врло близу смештена споја 5. Нерефлексивни спој 3 4,5 За три тачна одговора,5 бодова; За два тачна и ниједан нетачан одговор бод; 58. Поређај поступке одсецања оптичког влакна оптичким секачем у исправан редослед. На линији испред понуђених одоговора упиши број операције у поступку. Почетну операцију обележи бројем. 4 чишћење оптичког влакна 3 уклањање примарне заштите оптичког влакна одсецање растеретног елемента о кевлара 5 одсецање оптичког влакна оптичким секачем уклањање секундарне заштите оптичког влакна,5 С т р а н а 58

60 За потпуно тачан редослед,5 бодова; У случају грешке 0 бодова. 59. На слици је приказан оптички конектор. На десној страни су понуђени саставни елементи конектора. У квадратићима који су означени стрелицама упиши број одговрајућег елемента. 5. кућиште 3 4. капица 3. прстен за причвршћивање 4. ферула 5. растеретни бужир,5 За пет тачних одговора,5 бодова; За четири тачна и ниједан нетачан одговор бод; За три тачна и ниједан нетачан одговор,5 бодова; За два тачна и ниједан нетачан одговор бод; 60. Поређај поступке настављања оптичког влакна затапањем у електричном луку - сплајсовањем у исправан редослед. На линији испред понуђених одоговора упиши број операције у поступку. Почетну операцију обележи бројем. 4 постављање оптичких влакана у сплајсер чишћење оптичког влакна 5 провера и ценрирање оптичких влакана по X и Y оси 3 одсецање оптичког влакна оптичким секачем уклањање примарне заштите оптичког влакна 6 затапање оптичких влакана у елетричном луку 3 За потпуно тачан редослед 3 бода; У случају грешке 0 бодова. 6. На слици је приказан концепт оптичког телекомуникационог система. Ознаке s(t) и s'(t) представљају електричне сигнале на предајној и пријемној страни, а L представља дужину употребљеног оптичког влакна. Оптички пренос је у III оптичком прозору. Испод слике су понуђени елементи оптичког телекомуникационог система. У квадратићима на слици упиши ознаку одговарајућег елемента тако да, за задате параметре, систем буде функционалан. 3 С т р а н а 59

61 За потпуно тачан систем 3 бода; КОМУТАЦИОНИ СИСТЕМИ У следећим задацима заокружите број испред траженог одговора 6. Међу понуђеним појмовима издвојте онај који не представља основни део свих типова комутационих система:. комутационо поље. управљачки органи 3. синхронизациони органи 4. терминални органи За један тачан и ниједан нетачан одговор бод; 63. Скраћеница MSAN значи:. Multipleksing Service Access Number. Мulti Service Access Node 3. Multipleksing Signal Associated Network За један тачан и ниједан нетачан одговор бод; 64. Дигитална комутација представља:. премештање осмобитних кодних речи из канала за предају у канале за пријем, на сваких 5 микросекунди. физичку везу проводника улаза са проводницима излаза, све време трајања везе 3. пренос дигиталних сигнала из више различитих канала,који су тачно распоређени у времену За један тачан и ниједан нетачан одговор бод; 65. Предајни филтар у корисничком органу аналогне линије служи за:. филтрирање сигнала у опсегу Hz С т р а н а 60

62 . филтрирање преслушавања на даљем крају 3. филтрирање аналогног сигнала до 4kHz, како би га одмеравали са 8 khz 4. дигитализацију сигнала За један тачан и ниједан нетачан одговор бод; 66. За дигиталну временску комутацију је карактеристично. позиција (индекс) мултиплекса се мења, позиција временског канала остаје иста. позиција (индекс) мултиплекса остаје иста, позиција временског канала се мења 3. и позиција (индекс) мултиплекса и позиција временског канала се мења За један тачан и ниједан нетачан одговор бод; 67. Издвојте нетачан одговор. Основне функције дигиталних комутационих система су:. сигнализација. синхронизација 3. комутација 4. одржавање 5. управљање За један тачан и ниједан нетачан одговор бод; 68. Сигнализација по заједничком каналу се означава скраћеницом:. CAS. CES 3. CCS 4. CSC За један тачан и ниједан нетачан одговор бод; 69. Сигнали сигнализације свих говорних канала, уколико се примењује сигнализација по придруженом каналу (CAS сигнализација), се преносе:. 6-тим временским каналом нултог PCM рама. нултим временским каналом непарних PCM рамова 3. 6-тим временским каналом парних PCM рамова 4. 6-тим временским каналом свих PCM рамова сем нултог 5. нултим временским каналом нултог и парних PCM рамова За један тачан и ниједан нетачан одговор бод; С т р а н а 6

63 70. Сигнали синхронизације примарног PCM рама се преносе:. 6-тим временским каналом нултог PCM рама. нултим временским каналом непарних PCM рамова 3. 6-тим временским каналом парних PCM рамова 4. 6-тим временским каналом свих PCM рамова сем нултог 5. нултим временским каналом нултог и парних PCM рамова За један тачан и ниједан нетачан одговор бод; 7. S комутатор реализује:. пакетску комутацију. комутацију кола на бази просторне расподеле 3. дигиталну просторну комутацију За један тачан и ниједан нетачан одговор бод; 7. Одредите који је принцип комутације приказан на датој слици.. принцип дигиталне временске комутације. принцип комутације кола 3. принцип дигиталне просторне и временске комутације 4. принцип дигиталне просторне комутације 5. принцип комутације на бази фреквентне расподеле За један тачан и ниједан нетачан одговор бода; 73. Одредите који је принцип комутације приказан на датој слици. С т р а н а 6

64 . принцип дигиталне временске комутације. принцип дигиталне просторне и временске комутације 3. принцип дигиталне просторне комутације 4. принцип комутације кола 5. принцип комутације на бази фреквентне расподеле За један тачан и ниједан нетачан одговор бода; 74. Одредите који је принцип комутације приказан на датој слици.. принцип дигиталне временске комутације. принцип комутације кола 3. принцип дигиталне просторне и временске комутације 4. принцип дигиталне просторне комутације 5. принцип комутације на бази фреквентне расподеле За један тачан и ниједан нетачан одговор бода; У следећим задацима заокружите бројеве испред тражених одговора 75. За основно напајање комутационих система користе се следећи уређаји:. исправљачи. адаптер 3. акумулаторске ћелије 4. логичка кола За два тачна и ниједан нетачан одговор бод; С т р а н а 63

65 76. Издвојте тачне тврдње.. Преноснички орган учествује у реализацији локалних веза.. Кориснички орган служи за повезивање корисничке линије са комутационим пољем. 3. Терминални органи телефонске централе су: кориснички, спојни и преноснички органи. 4. Спојни органи учествује у реализацији долазне везе. 5. Спојни орган остварује спрегу преносничког вода са комутационим пољем. 6. Врсте преносничких органа су: једносмерни одлазни, једносмерни долазни и двосмерни преноснички орган.,5 За три тачна и ниједан нетачан одговор,5 бодова; За два тачна и ниједан нетачан одговор бод; 77. Блок комутације у централи обавља:. функцију комутације канала. функцију комутације пакета 3. функцију комутације временских интервала 4. функцију комутације линија За два тачна и ниједан нетачан одговор бода; За један тачан и ниједан нетачан одговор бод; 78. Издвојте нетачне одговоре. Функције корисничког органа аналогне линије у дигиталном комутационом систему су:. Напајање корисничке линије. Заштита од пренапона 3. Отклањање квара на корисничкој линији 4. Генерисање позивног сигнала 5. Скановање 6. Кодовање 7. Мерење саобраћаја 8. Раздвајање смерова предаје и пријема 9. Тестирање За два тачна и ниједан нетачан одговор бода; За један тачан и ниједан нетачан одговор бод; 79. Међу понуђеним појмовима издвојте оне који не припадају групи система сигнализације између централа. С т р а н а 64

66 . D5. R 3. R3 4. D 5. R 6. N07 7. N06 За четири тачна одговора бода; За три тачна и ниједан нетачан одговор,5 бодова; За два тачна и ниједан нетачан одговор бод; 80. Од понуђених карактеристика издвојте оне које не описују функције органа за прилагођење који се налазе на граници интегрисане дигиталне мреже. врши концентрацију саобраћаја. врши претварање сигнализације 3. врши синхронизацију 4. обавља дигитализацију сигнала 5. обавља мултиплексирање и демултиплексирање 6. врши комутацију временских канала 3 За три тачна и ниједан нетачан одговор 3 бода; За два тачна и ниједан нетачан одговор бода; За један тачан и ниједан нетачан одговор бод; 8. Карактеристике MSAN-а су:. омогућава корисницима приступ широкопојасним мрежама. омогућава корисницима приступ ускопојасним и широкопојасним мрежама 3. користи технологије које подржавају само комутацију кола 4. користи технологије које подржавају комутацију кола и комутацију порука 5. припада мрежама нове генерације 6. користи технологије које подржавају само комутацију пакета 3 За три тачна и ниједан нетачан одговор 3 бода; За два тачна и ниједан нетачан одговор бода; За један тачан и ниједан нетачан одговор бод; Допуните следеће реченице и табеле 8. ISDN мрежа је мрежа у којој се комутација обавља помоћу дигиталних комутационих система, а сви преноснички водови се реализују дигиталним системима преноса. С т р а н а 65

67 За два тачна одговора бод; 83. Усаглашавање рада свих система преноса и комутације у оквиру дигиталних мрежа назива се синхронизација. За један тачан одговор бод; 84. TIS комутатор се састоји од меморија које се називају канална и управљачка. За два тачна одговора бод; 85. Звоно или одговарајући звучни индикатор у телефонском апарату траженог корисника се активира позивним сигналом. За један тачан одговор бод; 86. Бирање претплатничког броја, при чему се свака цифра кодује двофреквентним сигналом назива се тон-фреквентно бирање или тонско бирање или DTMF бирање. За један тачан одговор бод; 87. Успостављање и раскидање веза кроз комутационо поље назива се комутација. За један тачан одговор бод; 88. Према начину преношења говорних и сигнализационих сигнала између комутационих система разликују се сигнализација по придруженом каналу и сигнализација по заједничком каналу. За два тачна одговора бод; 89. За напајање аналогне корисничке линије користи се једносмерни напон, чија је амплитуда најчешће 48 V. За два тачна одговора бод; С т р а н а 66

68 90. Дигитални комутациони систем је систем код кога се комутација остварује техником дигиталне комутације уз примену програмског управљања. За два тачна одговора бод; 9. Блок који код дигиталних комутационих система обнавља синхронизационе сигнале из долазног мултиплекса назива се регенератор. За један тачан одговор бод; 9. Разлика између сопствених и долазећих ритмова синхронизације назива се клизање синхронизације. За један тачан одговор бод; 93. Блок који код дигиталних комутационих система издваја синхронизационе сигнале из долазног мултиплекса назива се екстрактор. 94. Наведите технике које се користе за реализацију сигнализационих сигнала. Техника прекидања сигнализационе петље; вишефреквенцијска техника; техника комуникације порукама За три тачна одговора,5 бодова; За два тачна и ниједан нетачан одговор бод; 95. Наведите основне расположиве тонске сигнале: тон слободног бирања (сигнал слободног бирања или сигнал потврде), повратни тонски сигнал (тон контроле позива), тон заузећа (сигнал заузећа ),5 За три тачна одговора,5 бодова; За два тачна и ниједан нетачан одговор бод; 96. Код узајамне синхронизације сви комутациони системи имају исти статус. Сваки систем добија синхронизациони сигнал од других система и упоређује их са сопственим сигналом. За два тачна одговора бода; За један тачан и ниједан нетачан одговор бод; С т р а н а 67

69 97. На слици је приказана општа блок шема комутационог система. Анализирајте дату слику и пронађите грешке у означавању појединих блокова, а на слици правилно означите блокове тако да комутациони систем буде функционалан. За потпуно тачну шему бода; 98. На слици је приказан кориснички орган аналогне линије дигиталног комутационог система. Попуните празне блокове одговарајућим ознакама. За потпуно тачну шему бода; 99. На линије испред понуђених одговора упишите слово С, ако је реч о сигнализационим сигналима, а слово У уколико се односе на управљачке сигнале. С У У С сгнал потврде сигнал скановања сигнал надзора над успостављеном везом сигнал најаве 3 С т р а н а 68

70 С У сигнал позива сигнал тарифирања За шест тачних одговора 3 бода; За пет тачних и ниједан нетачан одговор,5 бодова; За четири тачна одговора бода; За три тачна и ниједан нетачан одговор,5 бодова; За два тачна и ниједан нетачан одговор бод; 00. Располажемо са дигиталним S комутатором са 5 долазних и 5 одлазних мултиплекса, који ради на Mb/s. а) број комутационих тачака је 5*5=5 б) брзина комутације по каналу је 8000*8b/s=64kb/s 3 За два тачна и ниједан нетачан одговор 3 бода; За један тачан и ниједан нетачан одговор бод; 0. Наведени су називи комутационих система. На линију испред назива система напишите слово Д ако је дигитални систем, слово П ако је полуатоматски или знак X ако не припада ниједном од та два система. Д Д П Д Д Х ALCATEL EWSD METACONTA МSAN DKTS АRF-50 3 За шест тачних одговора 3 бода; За пет тачних и ниједан нетачан одговор,5 бодова; За четири тачна одговора бода; За три тачна и ниједан нетачан одговор,5 бодова; За два тачна и ниједан нетачан одговор бод; 0. На слици је приказана блок шема рамене сигнала при успостављању и раскидању везе на релацији комутациони систем (KS) кориснички терминал. Терминал позивајућег корисника (Tp) успоставља, а касније и раскида везу са терминалом траженог корисника (Tt) преко комутационог система (KS). Испод слике дати су сигнали који се шаљу између комутационог система и корисничког терминала при успостављању и раскидању везе. У празне квадратиће на слици упишите одговарајући редни број сигнала тако да систем буде функционалан. 4 С т р а н а 69

71 . сигнал потврде. сигнал раскидања позивајућег корисника 3. сигнал позива 4. сигнал адресе 5. сигнал најаве 6. сигнал одзива (шаље комутациони систем) 7. сигнал индикације раскидања 8. сигнал слободан корисник 9. сигнал одбијања 0. сигнал заузет корисник. сигнал одзива (шаље тражени корисник). сигнал раскидања траженог корисника За потпуно тачну редослед 4 бода Све остало 0 бодова 03. На слици су приказане врсте веза у КС-у, означене бројевима од до 4. На основу слике попуните празна места у таблици. 4 4 транзитна веза 3 долазна веза одлазна веза локална веза С т р а н а 70

72 За четири тачна одговора 4 бода; За три тачна и ниједан нетачан одговор 3 бода; За два тачна и ниједан нетачан одговор бода; За један тачан и ниједан нетачан одговор бод; 04. На слици је приказана општа блок шема комутационог система. Анализирајте дату слику и пронађите грешке у означавању појединих блокова, а затим на слици правилно означите блокове тако да комутациони систем буде функционалан. 4 За девет тачних одговора 4 бода; У следећим задацима уредите и повежите појмове према захтеву С т р а н а 7

73 05. Наведене су врсте телефонских централа. Одредите редослед телефонских централа у процесу формирања телефонске мреже, почев од централе највишег нивоа до централе најнижег нивоа, обележавајући их бројевима од до 4. Чворна централа 4 Транзитна централа Крајња централа 3 Главна централа За четири тачна одговора бода; За три тачна и ниједан нетачан одговор,5 бодова; За два тачна и ниједан нетачан одговор бод; 06. У табели су наведени називи нивоа архитектуре система сигнализације CCS N0 7. Одредите редослед нивоа бројевима од до 4, тако да је најнижи ниво означен бројем, а највиши бројем 4. 4 кориснички ниво сигнализациони вод функције сигнализационог вода 3 функције сигнализационе мреже За четири тачна одговора бода; За три тачна и ниједан нетачан одговор,5 бодова; За два тачна и ниједан нетачан одговор бод; 07. Попуните таблицу бројевима од до 8, одређујући редослед етапа за успостављање везе кроз телефонску централу почевши од основне етапе којој се додељује најмањи број 4 Испитивање траженог претплатника Детекција захтева за зом Функције пре бирања адресе 5 Успостављање пута кроз комутационо поље 3 Пријем и анализа адресних цифара 7 Надгледање везе 6 Одазивање траженог корисника 8 Ослобађање везе 4 За потпуно тачну редослед 4 бода Све остало 0 бодова ПРИСТУПНЕ МРЕЖЕ И УРЕЂАЈИ С т р а н а 7

74 У следећим задацима заокружите број испред траженог одговора 08. Међу понуђеним рачунарским мрежама издвојте најмању.. LAN. PAN 3. WLAN 4. WAN За један тачан и ниједан нетачан одговор бод; 09. Ethernet мрежa дефинисанa je стандардом:. IEEE IEEE IEEE IEEE 80. За један тачан и ниједан нетачан одговор бод; 0. Укупан број разделника (splitter-а) у ADSL конфигурацији износи: За један тачан и ниједан нетачан одговор бод;. Коришћењем дискретне мултитонске модулације (DMT) код ADSL приступних мрежа пропусни опсег се дели на:. 4 појаса, са каналима ширине сваког по 4 khz. 47 канала, сваки ширине по 4 khz 3. 3 појаса, са каналима ширине сваког по 4,35 khz канала, сваки ширине по 4,35 khz За један тачан и ниједан нетачан одговор бод;. ISDN са базним приступом (BRI-ISDN) има укупни проток:. 6 kbps. 64 kbps 3. 8 kbps 4. 9 kbps За један тачан и ниједан нетачан одговор бод; С т р а н а 73

75 3. Први DSL системи познати су под називом:. ADSL. HDSL 3. DMT 4. CAP За један тачан и ниједан нетачан одговор бод; 4. Пети ниво OSI референтног модела је:. апликативни ниво. мрежни ниво 3. сесијски ниво 4. ниво везе За један тачан и ниједан нетачан одговор бод; 5. Међу понуђеним мрежама издвојте ону која се односи на део мреже од централе до прикључног ормарића.. примарна мрежа. кабловска мрежа 3. секундарна мрежа 4. оптичка мрежа За један тачан и ниједан нетачан одговор бод; 6. Серијски интерфејс између рачунара и адаптера терминала код ISDN-a има ознаку:. U. R 3. T 4. S 5. D За један тачан и ниједан нетачан одговор бод; 7. Спецификација која дефинише формат и редослед порука које се размењују између два или више комуницирајућих ентитета, као и акције које се предузимају након слања или пријема поруке или неког другог догађаја се назива:. архитектура мреже С т р а н а 74

76 . апликација 3. протокол 4. сесија 5. линк За један тачан и ниједан нетачан одговор бод; 8. Мрежни модел коришћен у ТCP/IP групи протокола има. слоја. 6 слојева 3. 4 слоја 4. 7 слојева За један тачан и ниједан нетачан одговор бод; 9. Везе између терминала продужене пасивне ISDN магистрале се:. тарифирају у јавној локалној централи. не тарифирају, јер наведена конфигурација садржи NT 3. тарифирају у оквиру IP-PBX 4. не тарифирају, јер наведена конфигурација садржи NT који има функцију комутације За један тачан и ниједан нетачан одговор бод; 0. Физичка рачунарска топологија приказана на слици се назива:. звезда (star). прстен (ring) 3. стабло (tree) 4. мрежаста (mesh) За један тачан и ниједан нетачан одговор бода;. Када се у мрежи примењује топологија звезде сви рачунари су:. Повезани у једну линију, свако са својим суседима, на крајевима се налазе отпорници који омогућавају исправан рад мреже. Усмерени да користе централни уређај за повезивање С т р а н а 75

77 3. Повезани са својим суседима, крајеви су спојени и чине круг, а сигнал путује од једног рачунара до другога За један тачан и ниједан нетачан одговор бода; У следећим задацима заокружите бројеве испред тражених одговора. Издвојте ISDN канале који пружају услугу на 64 kbps.. D. B 3. E 4. H За два тачна и ниједан нетачан одговор бод; 3. Према архитектури рачунарске мреже могу бити:. LAN. PP 3. MAN 4. WAN 5. клијент-сервер 6. МSAN За два тачна и ниједан нетачан одговор бод; 4. Издвојте нетачан одговор. Switch је уређај:. који прослеђује податке од једног сегмента до другог. чије су карактеристике да све податке које прими на један порт проследи на све остале портове 3. који усмерава пакете како би они стигли до одредишта 4. који не шаље податке свим сегментима мреже, већ само сегменту коме су подаци упућени За два тачна и ниједан нетачан одговор бод; 5. Приватна IP адреса С класе је: С т р а н а 76

78 За два тачна и ниједан нетачан одговор бод; 6. PCM уређаји омогућавају да се истовремено преко једне телефонске парице оствари укупно:. 4 телефонске везе. 6 телефонских веза 3. 0 телефонских веза 4. телефонских веза 5. 3 телефонске везе телефонских веза 7. 3 телефонске везе телефонске везе 9. 5 телефонских веза За два тачна и ниједан нетачан одговор бод; 7. За увођење ADSL-а потребно је:. поседовање телефонске линије реализоване преко двојничке кутије, PCM или FM уређаја. да је телефонски прикључак претплатника удаљен најмање 5,5 до 6 km од најближе телефонске централе 3. да телефонска линија претплатника није реализована преко двојничке кутије, PCM или FM уређаја 4. поседовање искључиво ISDN линије 5. поседовање ISDN линије или телефонске линије која није реализована преко двојничке кутије, PCM или FM уређаја За два тачна и ниједан нетачан одговор бод; 8. Од наведених примера IP адреса може да буде: / / / А6.B55.5/ /30 За два тачна и ниједан нетачан одговор бода; За један тачан и ниједан нетачан одговор бод; С т р а н а 77

79 Допуните следеће реченице и табеле 9. Терминални адаптер је намењен прикључивању аналогних уређаја на ISDN мрежу. За један тачан одговор бод; 30. DPCM техника користи предиктор који на темељу неколико прошлих узорака настоји да што боље процени износ следећег, и онда се преноси разлика између стварне и процењене вредности узорка. За два тачна одговора бод; 3. OSI референтни модел има 7 слојева, а TCP/IP референтни модел 4 слоја. За два тачна одговора бод; 3. Број канала PRI-ISDN по NFAS стандарду износи 3B + D + n*4b. За један тачан одговор бод; 33. На слици је приказана веза две локалне мреже. У празна поља уписати IP адресе тако да могу да комуницирају станице два различита LAN-a са слике. У бела поља могу се уписати адресе следећег типа X при чему X узима вредности од 0-55, али се не могу изабрати већ заузете адресе односно вредности и. За четири тачна и ниједан нетачан одговор бода; С т р а н а 78

80 За три тачна и ниједан нетачан одговор,5 бод; За два тачна и ниједан нетачан одговор бод; 34. На сликама су приказани типови кабла који су означени словима А, Б и В. За мрежу остварену директним повезивањем два рачунара користи се кабл означен словом В, а за мрежу остварену повезивањем на свич користи се кабл означен словом А. За два тачна одговора бода; За један тачан и ниједан нетачан одговор бод; 35. На слици је приказана структура ADSL мреже. Испод слике су понуђени елементи наведене структуре. У квадратићима на слици упиши број одговарајућег елемента тако да посматрана ADSL мрежа буде функционална. 3,5 Елементи ADSL мреже:. DSL приступни мултиплексер (енг. Digital Subscriber Line Access Multiplexer),. Делитељ (сплитер), 3. Рачунар, 4. Телефонска централа, 5. Телефон, 6. ADSL модем, 7. ISDN факс апарат 8. ISDN телефон 9. PCM уређај С т р а н а 79

81 За седам тачних одговора 3,5 бодова; За шест тачних и ниједан нетачан одговор 3 бода; За пет тачних и ниједан нетачан одговор,5 бодовa; За четири тачних и ниједан нетачан одговор бода; За три тачна и ниједан нетачан одговор,5 бодова; За два тачна и ниједан нетачан одговор бод; 36. На слици је приказана структура ADSL мреже на корисничкој страни. Испод слике су понуђени елементи наведене структуре. У квадратићима на слици упиши број одговарајућег елемента тако да посматрана ADSL мрежа буде функционална. (Напомена: Попунити квадратиће без понављања бројева!) Елементи ADSL мреже на корисничкој страни:. NT мрежни завршетак,. ISDN телефонски прикључак, 3. Рачунар, 4. ISDN телефон, 5. ISDN факс апарат, 6. Делитељ за дигиталну телефонску линију, 7. PCM уређај, 8. ADSL модем за ISDN линију 9. DSLAM 3,5 За седам тачних одговора 3,5 бодова; За шест тачних и ниједан нетачан одговор 3 бода; За пет тачних и ниједан нетачан одговор,5 бодовa; За четири тачних и ниједан нетачан одговор бода; За три тачна и ниједан нетачан одговор,5 бодова; За два тачна и ниједан нетачан одговор бод; С т р а н а 80

82 Решење је тачно и ако 5 и 4 замене места 37. Прочитајте наведене исказе о ISDN (Integrated Services Digital Network). Затим испред наведене тврдње заокружите слово Т ако је тачна, а слово Н ако није тачна. Уколико сте заокружили слово Н, погрешан појам подвуците, а на црту у загради након слова Н упишите реч којом бисте појам заменили како би тврдња била тачна. Т Н ( ) Т Н ( ) Т Н (терминални адаптер) Т Н (два) Пренос по једној ISDN линији (B-каналу) има стабилну брзину од 64Kb/s ISDN иде преко постојећих бакарних водова. Једини услов је да и телефонска централа подржава ISDN. Један од ISDN уређаја је и ISDN модем. Након успешне инсталације добијају се три ефективне телефонске линије које се користе потпуно независно. 4 Укпуно 4 бода за сваки тачно заокружен одговор, тачно подвучен одговор и тачно уписан појам и ниједан нетачан бод; уколико постоји нетачан одговор 0 бодова. 38. Наведене су карактеристике које се односе на делта-рсм и АDPCM модулације. На линијама испред појединих карактеристика треба написати слово D уколико се она односи првенствено на делта модулацију или слово А уколико се односи на АDPCM модулацију. D A A D Пренос података своди се на -битни стрим (проток) Техника детаљно представљена у G.76 стандарду Аналогни сигнал се дели у фреквенцијским опсезима помоћу филтера да би се добила два појаса сигнала Утврђивање стања узастопних битова врши се поређењем 4 За четири тачна одговора 4 бода; За три тачна и ниједан нетачан одговор 3 бода; За два тачна и ниједан нетачан одговор бодa; За један тачан и ниједан нетачан одговор бод; У следећим задацима уредите и повежите појмове према захтеву С т р а н а 8

83 39. Одредите редослед фаза у поступку импулсно-кодне модулације, уносећи на линије испред фаза бројеве почев од. Уколико наведена фаза не припада овом процесу, на линију упишите знак Х. Х Прикупљање аларма 3 Кодирање Одмеравање (узимање узорака) Квантовање (заокруживање) За потпуно тачан редослед бода; 40. Са леве стране су дати називи уређаја приступне мреже. Са десне стране дате су неке од њихових функција у приступној мрежи. На линију испред функција уређаја упишите ознаку групе (а, б или в) којој припадају. Уколико не припадају ни једној од наведених група, упишите X.. bridge. ruter 3. gateway 3 познаје различите протоколе на основу чега раде превођење из једног у други протокол усмерава пакете како би стигли до одредишта Х појачава електричне, бежичне и оптичке сигнале врши сегментацију мреже За четири тачна одговора бода; За три тачна и ниједан нетачан одговор,5 бодова; За два тачна и ниједан нетачан одговор бод; 4. У колони лево дати су називи појединих уређаја који се користе у приступним мрежама, док су у колони десно дате њихове функције у приступним мрежама. На линије испред функција треба унети бројеве од до 4 којим су одговарајући уређаји означени:. Модем. Разводник (hub) 3. Скретница (router) 3 4 раскрсница између две мреже за размењивање података повезује телефонске линије на бржу везу на Интернету повезује рачунаре у звездасту топологију 4. DSLAM де/модулише аналогни сигнал у дигитални и обрнуто За четири тачна одговора бода; За три тачна и ниједан нетачан одговор,5 бодова; За два тачна и ниједан нетачан одговор бод; С т р а н а 8

84 4. Одредите редослед слојева код OSI референтног модела и на линији испред слоја њихов поредак означи бројевима од до 7: физички слој 5 слој сесије слој везе података 3 мрежни слој 7 апликациони слој 6 презентациони слој 4 транспортни слој 3,5 За потпуно тачан редослед 3,5 бодова; ТЕРМИНАЛНИ УРЕЂАЈИ У следећим задацима заокружите број испред траженог одговора 43. Међу понуђеним појмовима издвојте онај који не припада групи интернет протокола:. TCP/IP. RTP 3. GPS 4. UDP/IP За један тачан и ниједан нетачан одговор бод; 44. За правилно одређивање положаја путем глобалног позиционог система (GPS) потребна су:. сателита. 4 сателита 3. 6 сателита 4. 8 сателита За један тачан и ниједан нетачан одговор бод; 45. Резолуција HDTV има однос ивица екрана:. 4:3. 9:6 3. 3:9 4. 6:9 С т р а н а 83

85 За један тачан и ниједан нетачан одговор бод; 46. Скраћеница ISDN означава:. Мрежу података интерних сервиса. Међународни сервер дигиталне мреже 3. Дигиталну мрежу интернет сервиса 4. Дигиталну мрежу интегрисаних сервиса 5. Интегрисани сервер за мрежу података За један тачан и ниједан нетачан одговор бод; 47. Одредите редослед референтних тачака у процесу повезивања почев од терминала корисника до јавне централе.. R-S-T-U. T-S-U-R 3. R-U-T-S 4. U-T-S-R За један тачан и ниједан нетачан одговор бод; 48. Како бисте приступили ISDN мрежи користите:. Базни приступ (4B + D). Базни приступ (4 B + D) или Примарни приступ (30B + Е) 3. Примарни приступ (3B + Е) 4. Базни приступ (30B + Е) или Примарни приступ ( B + D) 5. Базни приступ (B + D) или Примарни приступ (30B + Е) За један тачан и ниједан нетачан одговор бод; 49. Скраћеница GPS представља:. Систем коришћен у мобилној телефонији прве генерације. Име сателита 3. Глобални сателитски навигациони систем 4. Произвиђач електронске опреме За један тачан и ниједан нетачан одговор бод; 50. Снага емитовања дигиталног бежичног телефона (DECT) ограничена је на:. 50 mw. 00 mw С т р а н а 84

86 3. 50 mw mw За један тачан и ниједан нетачан одговор бод; 5. Ширина појаса око сваке носеће фреквенције у глобалном систему мобилних комуникација (GSM) износи:. 50 khz. 00 khz khz khz За један тачан и ниједан нетачан одговор бод; 5. Пренос говора путем глобалног система мобилних комуникација (GSM) има проток од:. 3 kbit/s. 48 kbit/s kbit/s 4. 8 kbit/s За један тачан и ниједан нетачан одговор бод; 53. Број проводника базног приступа ISDN мреже у референтним тачкама U, T и S је:. U=4, T=4 и S=4. U=4, T= и S=4 3. U=, T=4 и S=4 4. U=, T=4 и S= За један тачан и ниједан нетачан одговор бод; 54. Одредите укупан проток примарног приступа код ISDN мреже. 9 Kb/s.,048 Mb/s Kb/s Kb/s Простор за рад С т р а н а 85

87 За један тачан и ниједан нетачан одговор бода; 55. Одредите укупан проток базног приступа код ISDN мреже. 9 Kb/s.,048 Mb/s Kb/s Kb/s Простор за рад За један тачан и ниједан нетачан одговор бода; 56. На слици је приказан поступак отклањања локалног ефеката код електронског телефонског апарата. Локални ефекат је избегнут уколико је задовољен следећи услов:. ZL = (ZB + Z )/ Z. ZL = Z 3. ZL = Z= Z 4. ZL = (ZB * Z )/ Z С т р а н а 86

88 За један тачан и ниједан нетачан одговор бода; 57. За I= и J=3 број ћелија (N) у оквиру једног кластера ће бити: Простор за рад За један тачан и ниједан нетачан одговор бода; Допуните следеће реченице и табеле 58. На слици је приказано позивно коло телефонског уређаја. Наведи улогу кондензатора у позивном колу. Да онемогући проток једносмерне струје из извора напајања. С т р а н а 87

89 За један тачан одговор бодa; 59. Наведени су начини преноса података код мобилних телефона. На линију поред назива типа преноса уписати Ж ако се односи на жичани начин преноса података или Б ако је реч о бежичном преносу података. Wireless Infrared (IR) Bluetooth USB Б Б Б Ж За четири тачна одговора бода; За три тачна и ниједан нетачан одговор,5 бодова; За два тачна и ниједан нетачан одговор бод; 60. Слика приказује различите терминалне уређаје који су повезани на рутер ИЛИ router. За један тачан одговор бодa; 6. Прву генерацију мобилних телефона представљали су аналогни системи. Рад ових система одвијао се у опсегу од 450 до 800 MHz. За тачна три одговора бодa ( бод за правилно попуњену прву изостављену реч, и по 0,5 за преостале две); Уколико постоји нетачан одоговор 0 бодова. 6. 3G-UMTS (Universal Mobile Telecommunications System) је врста бежичног преноса у фреквентном подручју од 90 MHz до 980 MHz за Uplink и 0 MHz до 70 MHz за Downlink. С т р а н а 88

90 За четири тачна одговора бода; За три тачна и ниједан нетачан одговор,5 бодова; За два тачна и ниједан нетачан одговор бод; 63. Анализирати електричну шему са слике и на празну линију упиши шта она представља: 3 Позивно коло са тонским позивником. За један тачан и ниједан нетачан одговор 3 бода; 64. На слици је приказан поступак отклањања локалног ефеката код електронског телефонског апарата. Ако је вредност импеданси Z =0K, Z =50K, а вредност карактеристичне импедансе вода Z L =00K, израчунај вредност балансне импедансе Z B како би се избегао локални ефекат код телефонског апарата. Простор за рад 3 Z B = 50 K С т р а н а 89

91 За један тачан и ниједан нетачан одговор 3 бода; 65. На слици је приказана конфигурација ISDN мреже. На датој слици пронађи грешке у повезивању појединих терминалних уређаја, а на слици правилно повежи терминалне уређаје тако да ISDN мрежа буде функционална. 3 За потпуно тачан одговор 3 бода Све остало 0 бодова 66. На слици је представљена структурна шема телефонског апарата са функционалним јединицама које су означене бројевима. На линију испред одговарајућег броја упиши назив функционалне јединице телефонског апарата. 4 С т р а н а 90

92 . Бирачка јединица. Електоакустичка јединица 3. Комутациона јединица 4. Позивна јединица За четири тачна одговора 4 бода; За три тачна и ниједан нетачан одговор 3 бода; За два тачна и ниједан нетачан одговор бодa; За један тачан и ниједан нетачан одговор бод; У следећим задацима уредите и повежите појмове према захтеву 67. Са леве стране наведене су врсте сателита, а са десне називи орбита по којој се сателити крећу. На линију испред назива орбите упиши број сателита који јој припада.. LEO 4 Висока орбита. MEO 3 Геостационарна орбита 3. GEO Ниска орбита 4. HEO Средња орбита За четири тачна одговора бода; За три тачна и ниједан нетачан одговор,5 бодова; За два тачна и ниједан нетачан одговор бод; С т р а н а 9

93 68. Са леве стране наведене су скраћенице које се користе за приказивање арихтектуре система GSM мреже а са десне њихова значења. На линију испред значења упиши број скраћенице која му одговара.. MS Контролер базних станица. BSC 4 Базна примопредајна станица 3. GMSC 3 Интерфејс између MSC-a и фиксне телефоније 4. BTS Мобилна станица За четири тачна одговора бода; За три тачна и ниједан нетачан одговор,5 бодова; За два тачна и ниједан нетачан одговор бод; 69. На слици је представљено поларизационо звоно чији су делови означени бројевима. На линији испред назива дела упиши њему одговарајући број са слике. електромагнет котва 5 металне шкољке 3 стални магнет,5 За пет тачних одговора,5 бодова; За четири тачна и ниједан нетачан одговор бода; За три тачна и ниједан нетачан одговор,5 бодова; За два тачна и ниједан нетачан одговор бод; 4 полуга 70. Са леве стране наведене су скраћенице које се користе код референтне конфигурације ISDN претплатничког приступа, а са десне њихова значења. На линију испред значења упиши број њему одговарајуће скраћенице.. TE 4 линијски завршетак. ТА ISDN терминална опрема 3. NT 3 мрежни завршетак 4. LT 5 не-isdn терминална опрема 5. TE терминални адаптер,5 За пет тачних одговора,5 бодова; С т р а н а 9

94 За четири тачна и ниједан нетачан одговор бода; За три тачна и ниједан нетачан одговор,5 бодова; За два тачна и ниједан нетачан одговор бод; 7. Са леве стране су наведени канали за пренос података код ISDN мрежне структуре, а са десне стране проток канала. На линију испред протока уписати редни број њему одговарајућег канала.. B 6 Kb/s. D 64 Kb/s 3. H Kb/s 4. H Kb/s 4 За четири тачна одговора 4 бода; За три тачна и ниједан нетачан одговор 3 бода; За два тачна и ниједан нетачан одговор бода; За један тачан и ниједан нетачан одговор бод; СИСТЕМИ ПРЕНОСА У следећим задацима заокружите број испред траженог одговора 7. Рам STM- у SDH систему има дужину од:. 430 бајтова. 64 килобајта бајтова мегабајта За један тачан и ниједан нетачан одговор бод; 73. Преживљивост мреже у SDH системима преноса je већа уколико она:. може да издржи веће протоке од предвиђених у одређеном временском периоду,. може да издржи кратке спојеве или атмосферска пражњења, 3. може да издржи већи број испада на линијама, односно грешака у уређајима који се налазе у њеним чворовима. За један тачан и ниједан нетачан одговор бод; 74. Сигнал протока 40 Mb/s се мапира у контејнер:. C4 С т р а н а 93

95 . C 3. C 4. C3 За један тачан и ниједан нетачан одговор бод; 75. Протоку од kbps у SDH систему преноса одговара рам величине:. SТМ-04. SТМ SТМ-56 За један тачан и ниједан нетачан одговор бод; 76. Заглављe секције (Section Overhead) SТМ- рама састоји се од:. 9 колона. 6 колоне колона За један тачан и ниједан нетачан одговор бод; 77. Канали за комуникацију података унутар заглавља секције и линије за управљање у SDH саобраћају имају ознаку:. SOH. DCC 3. ACC 4. АDM За један тачан и ниједан нетачан одговор бод; 78. На слици је приказана једна од техника демултиплексирања у DWDM системима. Одредите о којој техници се ради. λ, λ,...λ 6 50 GHz x4 00 GHz x8 λ, λ 3 λ 5 λ 7 λ 9 λ λ 3 λ 5 00 GHz x8 λ λ 4 λ 6 λ 8 λ 0 λ λ 4 λ 6 С т р а н а 94

96 . интерливинг. демултиплексирање помоћу Брагове решетке 3. демултиплексирање помоћу призме 4. демултиплексирање помоћу TFF За један тачан и ниједан нетачан одговор бод; 79. АТМ ћелија се састоји од:. 6 бајта. 48 бајта бајта бајта 5. 5 бајта За један тачан и ниједан нетачан одговор бод; 80. У поступку смештања PDH сигнала у рам STM- сигнала користи се групе приточних јединица. Одредите број група приточних јединица TUG-3, које могу бити смештене у једном VC-4.. група. 4 групе 3. 7 група 4. 3 групе За један тачан и ниједан нетачан одговор бод; 8. Бидирекциону везу чини:. пар унидирекционих веза;. три унидирекционе везе; 3. два пара унидирекционих веза. За један тачан и ниједан нетачан одговор бод; 8. Бидирекциони саобраћај се не може рутирати:. диверзификовано;. неуниформно; 3. униформно. За један тачан и ниједан нетачан одговор бод; 83. На слици је дат један облик заштите у SDH системима преноса. Анализирајући С т р а н а 95

97 слику, може се закључити да се ради о:. Унидирекционом прстену са заштитом у слоју пута. Заштитном пребацивању на нивоу спана 3. Механизму заштите који не зависи од физичке структуре мреже За један тачан и ниједан нетачан одговор бода; 84. Влакно дужине 50 km састоји се од секција чије су дужине по 3 km и спојене су наставцима. Наставци имају слабљење 0,3 db. Слабљење влакна је 0,5 db/km. На сваком крају су конектори са губицима од по db. Одредите вредност укупног слабљења између предајника и пријемника. Простор за рад 3. 3, db. 3,8 db 3. 3,5 db 4. 30,8 db За један тачан и ниједан нетачан одговор 3 бода; У следећим задацима заокружите бројеве испред тражених одговора 85. Заглавље секције SOH (SECTION OVER HEAD) у раму STM- сигнала се састоји од неколико подзона. Међу понуђеним издвојте оне које не припадају заглављу секције - SOH.. PSОH заглавље мултиплексне секције;. RSOH заглавље регенераторске секције; 3. МSOH заглавље мултиплексне секције; 4. PОH заглавље путање. С т р а н а 96

98 За два тачна и ниједан нетачан одговор бод; 86. Означи у којим конфигурацијама се налази синхрони мултиплексер:. конфигурација тачка-тачка. switсh конфигурација 3. звездаста конфигурација 4. прстенаста конфигурација 5. hub конфигурација 6. конфигурација стабла,5 За три тачна и ниједан нетачан одговор,5 бодова; За два тачна и ниједан нетачан одговор бод; 87. Издвојте протоке сигнала који припадају РDH системима преноса..,048 Мb/s. 55 Mb/s 3. 8 Мb/s Kb/s Mb/s Mb/s Mb/s Мb/s За четири тачна и ниједан нетачан одговор бода; За три тачна и ниједан нетачан одговор,5 бодова; За два тачна и ниједан нетачан одговор бод; 88. Издвојте тачне тврдње које се односе на тип заштите +.. Резервни капацитет се може делити од стране већег броја примарних путева.. Заштитни пут је резервисан искључиво за предодрећени радни пут. 3. Капацитет мреже за ову врсту заштите је најмање двострук. 4. Искоришћење ресурса је боље него код обнављања пута. За два тачна и ниједан нетачан одговор бода; За један тачан и ниједан нетачан одговор бод; 89. Издвојте оне могућности софтвера за управљање мрежом које припадају управљању конфигурацијом система.. Промена топологије мреже коришћењем визуелног едитора мреже. С т р а н а 97

99 . Преглед историје аларма. 3. Приказивање интервала у којима је саобраћај био нерасположив. 4. Ауторизација приступа путем корисничког имена и лозинке. 5. Промена параметра рада појединачног елемента мреже. За два тачна и ниједан нетачан одговор бода; За један тачан и ниједан нетачан одговор бод; 90. Међу наведеним структурама дигиталне претплатичке мреже издвојте оне које припадају PDH (Plesiochronous Digital Hierarchy).. Прстен. Стабло 3. Магистрала 4. Звезда За два тачна и ниједан нетачан одговор бода; За један тачан и ниједан нетачан одговор бод; 9. Међу наведеним ознакама изабери оне које одговарају хијерархијским нивоима SDH (Synchronous Digital hierarchy) дигиталних система.. STM-30. STM-4 3. STM-8 4. STM- 5. STM-6 6. STM-4 За два тачна и ниједан нетачан одговор бода; За један тачан и ниједан нетачан одговор бод; 9. Из скупа података, који се односе на карактеристике DWDM и CWDM система, издвојте оне који припадају DWDM системима:. мала ширина канала,. размак између канала 0 ns, 3. већа потрошња предајника, 4. користе стабилизоване ласере, 5. користе појасне филтре, 6. мала потрошња предајника, 7. користе ускопојасне филтре, 8. мали број канала могу да преносе. За четири тачна и ниједан нетачан одговор бода; За три тачна и ниједан нетачан одговор,5 бодова; За два тачна и ниједан нетачан одговор бод; С т р а н а 98

100 93. Издвојте тврдње које представљају карактеристике PDH система преноса.. Расположивост везе је висока.. Могућа је брза идентификација квара линије или чвора. 3. Дигитални мултиплексни сигнали вишег реда се формирају плезиохроним мултиплексирањем сигнала нижег хијерархијског нивоа. 4. Мања је цена по каналу. 5. Не постоји директна идентификација сигнала нижих хијерархијских протока унутар сигнала вишег реда. 6. Бољи квалитет услуга. 7. Мреже базиране на овим системима су врло нефлексибилне и гломазне. 8. Као преносни медијум се искључиво користи оптичко влакно. 3 За три тачна и ниједан нетачан одговор 3 бода; За два тачна и ниједан нетачан одговор бода; За један тачан и ниједан нетачан одговор бод; 94. Одабери исказе који представљају карактеристике SDH система преноса.. Дигитални мултиплексни сигнали вишег реда се формирају плезиохроним мултиплексирањем сигнала нижег хијерархијског нивоа.. Не постоји директна видљивост сигнала нижих хијерархијских протока унутар сигнала вишег реда. 3. Мања је цена по каналу уз бољи квалитет услуга. 4. Могућа је софтверска контрола мреже са једног места централизовано управљање и надгледање у мрежи. 5. Због великог броја мултиплексера и де мултиплексера мрежа је гломазна и скупа. 6. Издвајање сигнала нижег реда из сигнала вишег реда је отежано. 7. Сви интерфејси су стандардизовани. Као преносни медијум се искључиво користи оптичко влакно 3 За три тачна и ниједан нетачан одговор 3 бода; За два тачна и ниједан нетачан одговор бода; За један тачан и ниједан нетачан одговор бод; 95. Међу понуђеним исказима издвојте оне, који представљају решења, којима се може обезбедити повећање пропусног опсега оптичког линка.. Полагање новог оптичког влакна;. Коришћење PDH система већег битског протока; 3. Коришћење CWDM система; 4. Коришћење SDH система већег битског протока; 5. Коришћење DWDM система; 6. Постављањем регенератора на одговарајућим растојањима. 3 За три тачна и ниједан нетачан одговор 3 бода; С т р а н а 99

101 За два тачна и ниједан нетачан одговор бода; За један тачан и ниједан нетачан одговор бод; Допуните следеће реченице и табеле 96. У празним пољима на левој страни упиши ознаке улазних сигнала, а на десној страни нацртај графички приказ излазног сигнала. За два тачна одговора бод; 97. Kод формирања примарног дигиталног сигнала протока 048 Кb/s примењујe се поступак импулсно-кодне модулације. За два тачна одговора бод; 98. Захваљујући техници мултиплексирања по таласним дужинама WDM, могуће је по оптичком влакну истовремено преносити више токова података светлошћу различизих таласних дужина. За два тачна одговора бод; 99. За разлику од EDFA појачавача, Раманови оптички појачавачи могу појачавати сигнале било које таласне дужине. За потпуно тачан одговор бод; 300. Фреквенција одмеравања у европском примарном дигиталном систему је 8000 Hz, број бита по одмерку je 8 и број квантизационих нивоа 56. За тачна три одговора бодa ( бод за правилно попуњену прву изостављену реч, и по 0,5 за преостале две); уколико постоји нетачан одоговор 0 бодова. С т р а н а 00

102 30. Посматрај слику и допуни следеће реченице:. Систем преноса приказан сликом назива се мултиплекс са временском расподелом канала ИЛИ временски мултиплексер ИЛИ TDM.. Осенчени низови на левој страни слике представљају канале. За два тачна одговора бода; За један тачан и ниједан нетачан одговор бод; 30. Наведи врсте оптичког појачавача са влакнима допираним ербијумом (EDFA појачавача) са становишта примене: линијски појачавач; појачавач снаге (или излазни појачавач); предпојачавач; EDFA с удаљеним пумпањем За четири тачна и ниједан нетачан одговор бода; За три тачна и ниједан нетачан одговор,5 бодова; За два тачна и ниједан нетачан одговор бод; 303. Доврши цртеж који представља структуру рама STM-N сигнала. Назначи називе: o називе свих његових делова, o број редова и колона, o трајање рама. С т р а н а 0

103 Nx9 Nx70 Nx6 3 5 RSOH AU-pointer STM-N korisnički segment 9 MSOH 5 s За три тачна одговора бода ( - бод за правилно попуњене називе делова; 0,5 за број редова и колона и 0,5 за трајање рама); уколико постоји нетачан одговор 0 бодова. AU-pointer 304. Рам у европском примарном дигиталном систему траје 0,5 ms, а садржи 3 канала. Проток сваког канала у раму је 64 kb/s. За три тачна одговора бода ( - бод за правилно попуњену прву изостављену реч, и по 0,5 за преостале две); уколико постоји нетачан одговор 0 бодова У празна поља унеси одговарајуће податке ознаке за случај да се врши мапирање сигнала 34 Мb/s. 34Mb/s + C-3 + За три тачна одговора бода ( - бод за правилно попуњен назив првог блока - лево; и по 0,5 за преостала два); уколико постоји нетачан одговор 0 бодова. С т р а н а 0

104 34Mb/s + C-3 pseudo protok POH + VC На слици је приказан један DWDM систем. Бројевима од до 6 означени су поједини елементи тог система. На линијама поред бројева испод слике напиши називе тих елемената предајник. мултиплексер 3. оптички појачавач 4. оптичко влакно 5. демултиплексер 6. пријемник 3 За шест тачних одговора 3 бода; За пет тачних и ниједан нетачан одговор,5 бодова; За четири тачна и ниједан нетачан одговор бода; За три тачна и ниједан нетачан одговор,5 бодова; За два тачна и ниједан нетачан одговор бод; 307. Прочитајте наведене исказе о синхроном линијском уређају. Затим испред наведене тврдње заокружите слово Т ако је тачна, а слово H ако није тачна. Уколико сте заокружили слово Н, погрешан појам подвуците, а на црту у загарди након слова Н упишите реч којом бисте појам заменили како би тврдња била тачна. Т Т Т Т Н ( ) Н (немају) Н (без) Н ( ) Синхрони линијски уређаји немају уграђену комутациону матрицу Синхрони линијски уређаји имају могућност преспајања Синхрони линијски уређаји могу да премосте растојања већа од 50 km са коришћењем регенератора Групи синхроних линијских уређаја припадају синхрони линијски 4 С т р а н а 03

105 регенератори и терминални уређаји Укпуно 4 бода за сваки тачно заокружен одговор, тачно подвучен одговор и тачно уписан појам и ниједан нетачан бод; уколико постоји нетачан одговор 0 бодова Прочитајте наведене исказе о SDH (Synchronous Digital Hierarchy) системима преноса. Затим испред наведене тврдње заокружите слово Т ако је тачна, а слово H ако није тачна. Уколико сте заокруживи слово Н, погрешан појам подвуците, а на црту у загарди након слова Н упишите реч којом бисте појам заменили како би тврдња била тачна. Т Т Т Т Н (бајт по бајт) Н ( ) Н (мултиплексирања) Н ( ) У SDH техници мултиплексирање се врши бит по бит SDH пренос подразумева сви сигнали који се преносе имају исте тактове SDH сигнали пре демултиплексирања се синхронизују Код SDH система за сваки хијерархијски ниво структура рама је иста 4 Укпуно 4 бода за сваки тачно заокружен одговор, тачно подвучен одговор и тачно уписан појам и ниједан нетачан бод; уколико постоји нетачан одговор 0 бодова. У следећим задацима уредите и повежите појмове према захтеву 309. На левој страни се налазе појмови везани за проспајање, а на десној могућности примене уређаја за проспајање.на цртици испред могућности примене уређаја за проспајање уписати број одговарајућег појма који означава примену уређаја.. Флексибилно рутирање. Grooming 3. Hubbing 4. Drop/insert (add/drop) 4 одграњавање са могућношћу поновног заузимања сортирање саобраћаја усмеравање саобраћаја по различитим правцима просторна концентрација 3 саобраћаја С т р а н а 04

106 За четири тачна одговора бода; За три тачна и ниједан нетачан одговор,5 бодова; За два тачна и ниједан нетачан одговор бод; 30. На левој страни се налазе енглеске скрађенице за називе појединих услуга (сервиса) у асинхроном режиму преноса (АТМ), а на десној називи одговарајућих услуга. На линији испред назива услуге уписати број одговарајуће скраћенице:. CBR Сервис са промењивом битском брзином. VBR 3 Сервис са доступном брзином 3. ABR Сервис са сталном битском брзином 4. UBR 4 Сервис са неодређеном битском брзином За четири тачна одговора бода; За три тачна и ниједан нетачан одговор,5 бодова; За два тачна и ниједан нетачан одговор бод; 3. Одредите редослед протока сигнала по SDH стандарду, од најнижег ка највишем и обележи их бројевима, почев од броја. Уколико наведени проток не одговара SDH стандарду обележи га ознаком Х. 3.5 Gb/s Х 34 Мb/s 6 Mb/s Х 430 kb/s 55 Mb/s,5 За пет тачних одговора,5 бодова; За четири тачна и ниједан нетачан одговор бода; За три тачна и ниједан нетачан одговор,5 бодова; За два тачна и ниједан нетачан одговор бод; 3. Одредите редослед фаза у процесу обнове мреже и на линију испред фазе упиши број од до 5, тако што ћеш бројем означити прву, а бројем 5 последњу фазу. 5 потврда ваљаности обнове 4 спровођење акција проспајања прикупљање аларма 3 избор алтернативних веза анализа аларма,5 С т р а н а 05

107 За пет тачних одговора,5 бодова; За четири тачна и ниједан нетачан одговор бода; За три тачна и ниједан нетачан одговор,5 бодова; За два тачна и ниједан нетачан одговор бод; 33. Дате су фазе у преносу сигнала поступком оптичког мултиплексирања. На линијама испред упиши бројевима од до 5 њихов редослед. 4 раздвајање примљених сигнала 3 пренос сигнала генерисање сигнала комбиновање сигнала 5 пријем сигнала,5 За пет тачних одговора,5 бодова; За четири тачна и ниједан нетачан одговор бода; За три тачна и ниједан нетачан одговор,5 бодова; За два тачна и ниједан нетачан одговор бод; 34. На листи са леве стране наведени су протоци PDH сигнала, а на листи са десне стране ознаке контејнера. На линију испред ознаке контејнера (на десној страни) напиши број одговарајућег протока који се у њега смешта. Уколико неком од контејнера не одговара ни један проток обележи га ознаком Х.. Mb/s..5Mb/s 3. 40Mb/s 4. 34Mb/s Х C C 4 C3 3 C4 С,5 За пет тачних одговора,5 бодова; За четири тачна и ниједан нетачан одговор бода; За три тачна и ниједан нетачан одговор,5 бодова; За два тачна и ниједан нетачан одговор бод; 35. На левој страни се налазе скрађенице за називе TK уређаја, а на десној називи одговарајућих TK уређаја. На цртици испред назива TK уређаја уписати број одговарајуће скраћенице.. ADM 3 синхрони линијски drop/insert регенератор. DXC 4 синхрони линијски регенератор 3 С т р а н а 06

108 3. SLD плесиохрони уређај за проспајање 4. SLR 5 синхрони уређај за проспајање 5. SXC 6 синхрони линијски терминални уређај 6. SLT ADD/DROP мултиплексер За шест тачних одговора 3 бода; За пет тачних и ниједан нетачан одговор,5 бодова; За четири тачна и ниједан нетачан одговор бода; За три тачна и ниједан нетачан одговор,5 бодова; За два тачна и ниједан нетачан одговор бод; 36. На слици је дата блок шема формирања STM- сигнала од PDH сигнала 40Mb/s или ATM сигнала. На левој страни су дате скраћенице назива блокова, а на десниј страни пуни називи датих блокова. На линију испред низа назива датих блокова упишите одговарајуће слово које се налази испред сраћенице назива блока. Уколико називи не припадају ниједном од наведених блокова упишите X. Х показивач административне јединице хијерархиског нивоа 4. C-4. VC-4 3. AU-4 4. STM- 4 синхрони транспортни модул виртуелни контејнер хијерархиског нивоа 4 3 административна јединица хијерархиског нивоа 4 Х заглавње секције контејнер хијерархиског нивоа 4 3 За шест тачних одговора 3 бода; За пет тачних и ниједан нетачан одговор,5 бодова; За четири тачна и ниједан нетачан одговор бода; За три тачна и ниједан нетачан одговор,5 бодова; За два тачна и ниједан нетачан одговор бод; РАДИО И БЕЖИЧНЕ ТЕХНОЛОГИЈЕ У следећим задацима заокружите број испред траженог одговора С т р а н а 07

109 37. Радио-дифузни FM канал заузима опсег: MHz MHz MHz За један тачан и ниједан нетачан одговор бод; 38. Од наведених функција издвојте ону коју не обавља контролер базне станице BSC (енг. Base Station Controller).. Успостављање и одржавање позива. Лоцирање мобилних корисника 3. Додела канала 4. Контрола снаге 5. Контрола квалитета везе За један тачан и ниједан нетачан одговор бод; 39. Један од протокола НЕ припада датом низу. AUC. VLR 3. MAC 4. HLR 5. EIR За један тачан и ниједан нетачан одговор бод; 30. Радио станица емитује сигнал на фреквенцији од 98,3МHz. Одредите фреквенцију локалног осцилатора тако да FM радио пријемник може детектовати радио сигнал, ако је позната међуфреквенција (intermediate frequency) код FM радио пријемника 0,7MHz.. 98,3MHz. 09MHz 3. 87,6MHz За један тачан и ниједан нетачан одговор бод; 3. Издвојте тачан исказ.. Линк са слике је изводљив јер је користан сигнал за 0 db јачи од минимално дозвољеног.. Линк са слике није изводљив. 3. Линк са слике је изводљив јер је пријемник довољно осетљив. 3 С т р а н а 08

110 4. Линк са слике је изводљив јер је користан сигнал једнак минимално дозвољеном. 5. Линк са слике је изводљив јер је користан сигнал за 0 db јачи од минимално дозвољеног. За један тачан и ниједан нетачан одговор 3 бода; У следећим задацима заокружите бројеве испред тражених одговора 3. Међу понуђеним тврдњама које се односе на WiMAX (Worldwide Interoperability for Microwave Access) издвојте тачне.. WiMAX је популарни назив стандарда за реализацију градских бежичних мрежа (wireless metropolitan area networks). Реализација мрежа заснива се на стандарду IEEE Најчешће користи фреквенцијски опсег око GHz 4. Стандард предвиђа употребу OFDM (Orthogonal Frequency Division Multiplexing) 5. Техника вишеструког приступа медијуму је CSMA-CD (Carrier Sense Multiple Access with Collision Detection) 6. Користи се адаптивна модулација, зависно од удаљености корисника од базне станице,5 За три тачна и ниједан нетачан одговор,5 бодова; За два тачна и ниједан нетачан одговор бод; 33. Међу понуђеним тврдњама које се односе на сателите издвојте оне које се односе на LEO (Low Earth Orbit) сателит.. налази се на кружној орбити km изнад површине Земље. има предности код преноса говора 3. кашњење сигнала у оба смера је 0.6s 4. има најмању покривеност у односу на остале сателите 5. има период ротације од,5 до сата 6. позиција му је стационарна у односу на Земљу,5 За три тачна и ниједан нетачан одговор,5 бодова; С т р а н а 09

111 За два тачна и ниједан нетачан одговор бод; 34. Међу понуђеним тврдњама које се односе на мобилну телефонију издвојте оне које се односе на трећу генерацију мобилне телефоније.. Приступна радио мрежа назива се UTRAN. Користи се вишеструки приступ на бази временске и фреквентне расподеле канала 3. Тип модулације који се користи је GMSK 4. Користи фреквентни опсег од.9 до. GHz 5. Брзина протока података је 5 kb/s 6. Омогућен је пренос говора, података, слике и видео садржаја кроз мрежу,5 За три тачна и ниједан нетачан одговор,5 бодова; За два тачна и ниједан нетачан одговор бод; 35. Из понуђених карактеристика фиксног бежичног приступа у локалној петљи (Fixed Wireless Access FWA) издвојте оне које представљају предности фиксног бежичног приступа у локалној петљи у односу на класичну телефонску мрежу.. Знатно смањени трошкови инсталације, одржавања и сервисирања система. Потребан одређени фреквенцијски опсег за рад 3. Цена корисничког приступа је нижа 4. Карактеристике медијума преноса су променљиве и зависе од разних фактора 5. Не постоји глобални стандард за опрему 6. Смањена вероватноћа отказа услед спољашњих ризика 7. Потребно квалификовано техничко особље за рад 3 За три тачна и ниједан нетачан одговор 3 бода; За два тачна и ниједан нетачан одговор бода; За један тачан и ниједан нетачан одговор бод; Допуните следеће реченице и табеле 36. Наведи начине вишеструког приступа сателиту (написати пун назив без скраћеница). вишеструки приступ на бази фреквенцијске расподеле канала; вишеструки приступ на бази временске расподеле канала; вишеструки приступ на бази кодне расподеле канала. С т р а н а 0

112 За потпуно тачан одговор бод У случају грешке или непотпуног одговора 0 бодова 37. Пасивне антене су направљене од реципрочних елемената и могу се користити као пријемне и као одашиљачке (предајне). За два тачна и ниједан нетачан одговор бод; За један тачан и ниједан нетачан одговор 0,5 бодова 38. Подсистем базне станице (BSS base station subsystem) се састоји из две целине: BTS Базни примопредајни подсистем и BSC Контролер базне станице. За два тачна и ниједан нетачан одговор бод; За један тачан и ниједан нетачан одговор 0,5 бодова 39. Ако је брзина светлости (електромагнетног таласа) приближно m/s и ако је прошло µs до повратка сигнала, нeпомерајући објекат удаљен је од радара 300 m. За један тачан одговор бода; 330. Дат је модел архитектуре FWA система. Одредите значења одговарајућих блокова: АМ HLR менаџер приступа (Access Manager) матични регистар локација (Home location register) WANU jединица за бежични приступ (Wireless Access Network Unit) jединица за бежични приступ корисника мрежи (Wireless Access WASU Subscriber Unit) енглески називи нису неопходни С т р а н а

113 За четири тачна одговора бода; За три тачна и ниједан нетачан одговор,5 бодова; За два тачна и ниједан нетачан одговор бод; За један тачан и ниједан нетачан одговор 0,5 бодова 33. Уколико је добитак усмерене антене 40 db, антена зрачи 0000 пута јаче поље у правцу свог максималног зрачења него изотропни радијатор. За један тачан одговор бода 33. У врстама табеле наведене су бежичне технологије, а у колонама одређени опсези фреквенција у MHz-a.У одговарајућем пољу уписати знак ако дата технологија користи овај опсег фреквенција , Bluetooth ISM (WiFi),5 За пет тачних и ниједан нетачан одговор,5 бодова; За четири тачна и ниједан нетачан одговор бода; За три тачна и ниједан нетачан одговор,5 бодова; За два тачна и ниједан нетачан одговор бод; За један тачан и ниједан нетачан одговор 0,5 бодова 333. Допунити називе блокова на слици, тако да она представља блок шему радиодифузионог FM предајника. 3,5 За седам тачних одговора 3,5 бодова; За шест тачних и ниједан нетачан одговор 3 бода; За пет тачних и ниједан нетачан одговор,5 бодовa; За четири тачна и ниједан нетачан одговор бода; За три тачна и ниједан нетачан одговор,5 бодова; За два тачна и ниједан нетачан одговор бод; С т р а н а

114 У следећим задацима уредите и повежите појмове према захтеву 334. На левој страни су наведени називи утицаја препрека на простирање радио таласа, а на десној објашњења за дате утицајe. На линији испред објашњења уписати број њему одговарајућег утицаја препрека.. Рефлексија 3 Заобилажење препреке. Трансмисија Одбијање од препреке 3. Дифракција Пролазак кроз препреку,5 За три тачна одговора,5 бод За два тачна и ниједан нетачан одговор бод За један тачан и ниједан нетачан одговор 0,5 бодова Све остало 0 бодова 335. На левој страни су на три слике графички приказане методе приступа код целуларних система, а на десној скраћенице за одговарајућу методу приступа. На црти испред скраћенице за методу приступа код целуларних система напиши број којим је означена слика те методе приступа.,5. TDMA С т р а н а 3

115 . 3 CDMA 3. FDMA За три тачна и ниједан нетачан одговор,5 бодова; За два тачна и ниједан нетачан одговор бод; 336. Са леве стране су наведене карактеристике антена, а са десне објашњења тих карактеристика. На линији испред објашњења уписати број њему одговарајуће карактеристике.. Импеданса антене. Отпорност зрачења антене 3. Појачање антене 4. Директивност антене Представља однос снаге коју антена израчи у слободни простор и квадрата ефективне вредности струје на улазу антене Представља однос снаге напајања 3 фиктивне изотропне антене која подједнако зрачи у свим правцима и снаге напајања посматране антене при услову да обе антене стварају поље истог интензитета у некој тачки на посматраном правцу Представља однос напона и струје на прикључку антене 4 Представља однос снаге зрачења фиктивне изотропне антене која подједнако зрачи у свим правцима и снаге зрачења посматране антене при услову да обе антене стварају поље истог интензитета у некој тачки на посматраном правцу За четири тачна одговора бода; За три тачна и ниједан нетачан одговор,5 бодова; За два тачна и ниједан нетачан одговор бод; С т р а н а 4

116 337. На левој страни дат је приказ дијаграма зрачења усмерене антене, на коме су бројевима од до 5 означене карактеристичне величине дијаграма зрачења. На десној страни наведени су називи карактеристичних величина дијаграма зрачења. На линији испред назива карактеристичне величине дијаграма зрачења уписати број којим је означена на слици. главни лист зрачења споредни листови зрачења 5 смер максимума зрачења,5 4 угао усмерености 3 ширина снопа За пет тачних одговора,5 бодова; За четири тачна и ниједан нетачан одговор бода; За три тачна и ниједан нетачан одговор,5 бодова; За два тачна и ниједан нетачан одговор бод; 338. Слојевита архитектура у UMTS/WCDMA саставу реализована је кроз три слоја. На левoј страни су наведене три врсте слоја а на десној су представљене њихове илустрације. На линију испред слике упиши број одговарајућег слоја.. Преносни слој. Усложни слој Управљачки слој За три тачна и ниједан нетачан одговор 3 бода; За два тачна и ниједан нетачан одговор бода; За један тачан и ниједан нетачан одговор бод; 339. На пет слика приказане су појединачне функционалне компоненте радио пријемника. Уреди их тако да се њиховим везивањем добије електрична шема радио пријемника. На црти испод слика упиши бројеве у уређеном распореду. 3 С т р а н а 5
