1 IC-COMMERCE d.o.o. - Rab PODUZEĆE ZA INŽENJERING, KONZALTING, PROJEKTIRANJE I GRAĐEVINARSTVO P.C. MALI PALIT OBJEKT D II kat tel/fax: , tel: , CroNet: , ic-commerce@ri.htnet.hr, MB , Ž.R ( PRIVREDNA BANKA d.d. ZAGREB ) INVESTITOR: IZVODITELJ: GRAD, Trg Municipium Arba 2, Rab IC-COMMERCE d.o.o. - Rab GRAĐEVINA: POSLOVNA ZONA MIŠNJAK VRSTA PROJEKTA: FAZA PROJEKTA: ELEKTRO PROJEKT GLAVNI PROJEKT BROJ PROJEKTA: 10/2009 KNJIGA BR: Z.O.P. III M-19/09 DATUM IZRADE: srpanj Naziv projekta: JAVNA RASVJETA I DTK MREŽA Glavni projektant: Nikola Perkić dipl. ing. građ. Projektant: Marjan Ivanovski, dipl.ing.el. Direktor Ivanovski Marjan d.i.e. Rab, srpanj 2009.

2 Strana br. 2 SADRŽAJ KNJIGE BR. III OPĆA DOKUMENTACIJA RJEŠENJE O UPISU U SUDSKI REGISTAR 2/1-2/3 PROJEKTNI ZADATAK 3 ODLUKA O IMENOVANJU GLAVNOG PROJEKTANTA 3/1 RJEŠENJE O IMENOVANJU PROJEKTANTA 4 RJEŠENJE O UPISU U IMENIK OVLAŠTENIH INŽENJERA ELEKTROTEHNIKE 4/1-4/2 IZJAVA O USKLAĐENOSTI 5 ISPRAVA O ZAŠTITI NA RADU 6 ISPRAVA O ZAŠTITI OD POŽARA 7 IZJAVA O USKLAĐENOSTI 7/1 01. TEHNIČKI OPIS SVRHA IZGRADNJE MJERENJE EL. ENERGIJE I DIMENZIONIRANJE NAPOJNIH VODOVA OSIGURANJE I ZAŠTITA UREĐAJA I OPREME NAČIN IZVOĐENJA RADOVA PRIPREMA KABELSKOG KANALA I POLAGANJE KABELA JR OPIS DIONICA KARAKTERISTIKE JAVNA RASVJETA OPĆENITO NAMJENA JAVNIH POVRŠINA KRITERIJI KVALITETE JAVNE RASVJETE INSTALACIJA JAVNE RASVJETE REŽIM RADA JAVNE RASVJETE DTK MREŽA PRIKAZ RJEŠENJA ZA PRIMJENU ZAŠTITE NA RADU ZAŠTITA OD SLUČAJNOG DODIRA DIJELOVA POD NAPONOM ZAŠTITA OD PREVISOKOG NAPONA DODIRA ZAŠTITA OD ATMORSVERSKIH PRAŽNJENJA ZAŠTITA OD STATIČKOG ELEKTRICITETA NAČIN RAZMJEŠTANJA I POSTAVLJANJA OPREME JEDNOPOLNE ŠEME, NATPISI I OZNAKE NATPISI UPOZORENJA OPASNOSTI OD ELEKTRIČNE STRUJE DIMENZIONIRANJE VODOVA S OBZIROM NA KRATKI SPOJ, TREJNO OPTEREĆENJE I NA PAD NAPONA PROVJERAVANJE EFIKASNOSTI ZAŠTITE OD PREVISOKOG NAPONA DODIRA BOJE KABELA I VODOVA IZVOĐENJE, PREGLED I KONTROLA MJERE ZAŠTITE NA RADU PRIKAZ RJEŠENJA ZA PRIMJENU PRAVILA IZ ZAŠTITE OD POŽARA OPĆENITO OSNOVNI PODACI O ELEKTRIČNOJ INSTALACIJI PRIMJENJENE MJERE ZAŠTITE OD POŽARA PROGRAM KONTROLE I OSIGURANJE KVALITETE OPĆENITO ISPITIVANJE KOD PROIZVIĐAČA I PREUZIMANJE OPREME STRUČNI NADZOR KOD POLAGANJA I MONTAŽE ISPITIVANJE KABELA NAKON POLAGANJA ISPITIVANJE U POGONU POSEBNI TEHNIČKI UVJETI I NAČIN ZBRINJAVANJA OTPADA PRIMJENJENI ZAKONI I PROPISI VOĐENJE 1 kv U ODNOSU NA 20 kv ENERGETSKE KABELE VOĐENJE 1 kv U ODNOSU NA VODOVOD I KANALIZACIJU VOĐENJE 1 kv U ODNOSU NA TELEKOMUNIKACIJSKE INSTALACIJE SANACIJA OKOLIŠA GRADILIŠTA I ZBRINJAVANJE OTPADA UKLAPANJE U OKOLIŠ ZAŠTITA OD ŠTETNIH DJELOVANJA PRORAČUNI FOTOMETRIJSKI PRORAČUNI PRORAČUN VRŠNOG OPTEREĆENJA TERMIČKO DIMENZIONIRANJE VODOVA (NRH N.B2.752, NRH N.B2.743) PRORAČUN PADA NAPONA I STRUJE KRATKOG SPOJA PRORAČUN UZEMLJENJA PRORAČUN ISPLATLJIVOSTI UVOĐENJA NAPONSKE REGULACIJE RASVJETE ZAKLJUČCI IZ PRORAČUNA PROCJENA TROŠKOVA GRADNJA TROŠKOVNIK NACRTNA DOKUMENTACIJA 39 Situacije Tropolna sheme RPJR Prateći nacrti 47-58

3 Strana br. 3 INVESTITOR: GRAD, Trg Municipium Arba 2, Rab IZVODITELJ: IC-COMMERCE d.o.o. - Rab GRAĐEVINA: POSLOVNA ZONA MIŠNJAK VRSTA PROJEKTA: JAVNA RASVJETA I DTK MREŽA PROJEKTANT: Marjan Ivanovski, dipl. ing. el. FAZA PROJEKTA: GLAVNI PROJEKT BROJ PROJEKTA: 10/2009 BROJ MAPE: III GLAVNI PROJEKTANT: Nikola Perkić dipl. ing. građ. DATUM IZRADE: srpanj PROJEKTNI ZADATAK Potrebno je izraditi glavni projekt javne rasvjete i DTK mreže za gradnju infrastrukture unutar Poslovne zone Mišnjak na k.č. 802/1 i k.č. 826/1, k.o. Barbat. Projekt izraditi u skladu sa građevinskim projektom izrađenim od: VIA PROJEKT d.o.o - Rijeka. 1. Javna rasvjeta sa pripadajućim el. instalacijama 2. DTK mreža ***Naručuju se samo potcrtani stavovi. Projekt izraditi u skladu sa: - važećim tehničkim propisima i pravilima struke, - građevinskom dijelom projekta, Projektant je dužan u toku izrade projekta surađivati sa investitorom. I N V E S T I T O R:

4 Strana br. 4 INVESTITOR: GRAD, Trg Municipium Arba 2, Rab IZVODITELJ: IC-COMMERCE d.o.o. - Rab GRAĐEVINA: POSLOVNA ZONA MIŠNJAK VRSTA PROJEKTA: JAVNA RASVJETA I DTK MREŽA PROJEKTANT: Marjan Ivanovski, dipl. ing. el. FAZA PROJEKTA: GLAVNI PROJEKT BROJ PROJEKTA: 10/2009 BROJ MAPE: II GLAVNI PROJEKTANT: Nikola Perkić dipl. ing. građ. DATUM IZRADE: srpanj ODLUKA O IMENOVANJU U skladu sa Zakonom o prostornom uređenju i gradnji ( Narodne novine br. 76/07 ) imenuje se: Ivanovski Marjan dipl.ing. za projektanta glavnog projekta javne rasvete i DTK mreže za gradnju infrastrukture unutar Poslovne zone Mišnjak na k.č. 802/1 i k.č. 826/1, k.o. Barbat. o b r a z l o ž e nj e Imenovani ispunjava uvjete propisane Zakonom o gradnji. Rab, srpanj god. Direktor Ivanovski Marjan d.i.e.

5 Strana br. 5 INVESTITOR: IZVODITELJ: GRAD, Trg Municipium Arba 2, Rab IC-COMMERCE d.o.o. - Rab GRAĐEVINA: POSLOVNA ZONA MIŠNJAK VRSTA PROJEKTA: PROJEKTANT: FAZA PROJEKTA: BROJ PROJEKTA: 10/2009 BROJ MAPE: GLAVNI PROJEKTANT: JAVNA RASVJETA I DTK MREŽA Marjan Ivanovski, dipl. ing. el. GLAVNI PROJEKT DATUM IZRADE: srpanj III Nikola Perkić dipl. ing. građ. U skladu sa Zakona o prostornom uređenju i gradnji ( Narodne novine br. 76/07 ) te Pravilnika o sadržaju izjave projektanta o usklađenosti glavnog odnosno idejnog projekta s odredbama posebnih zakona i drugih propisa ( NN RH 98/99) daje se: I Z J A V A Ovaj projekt je usklađen s niže navedenim zakonima i propisima: Zakon o prostornom uređenju i gradnji ( Narodne novine br. 76/07 ) Zakon o zaštiti na radu NN br. 59/96, 94/96, 114/03 Zakon o zaštiti od požara NN br. 58/93, 33/05 Zakon o normizaciji (NN RH br. 55/96) Opći uvjeti isporuke električne energije (N.N. br. 14/2006 ) Tehnički uvjeti za obračunsko mjerno mjesto (HEP-Zagreb 1991 god.) Pravilnik o tehničkim normativima za električne instalacije niskog napona (Sl.list,br. 53 i 54/88, N.N. 53/1991, N.N. 5/2002) Pravilnik o tehničkim propisima za zaštitu elektroenergetskih postrojenja i uređeja od požara Sl. list br. 74/99 Pravilnik o zaštiti na radu pri korištenju električne energije (Sl. list br. 9/87 ) Pravilnik o tehničkim mjerama za pogon i održavanje elektroenergetskih postrojenja Sl.list br. 19/68 - NN br. 55/96 Pravilnik o tehničkim normativima za zaštitu elektroenergetskih postrojenja od prenapona Sl.list br. 7/71, 47/76 Tehnički propis za sustave zaštite od djelovanja munje na građevinama (NN br. 112/08) Obilježavanje žila kabela i izoliranih vodiča za nazivne napone do 1kV HRN N.C0.010 SL.list br. 56/83 Pravilnik o tehničkim normativima za zaštitu od statičkog elektriciteta Sl.listbr.62/73 Pravilnik o tehničkim normativima za zaštitu niskonaponskih mreža i pripadnih transformatorskih stanica, Sl.list br. 13/78 Pravilnik o tehničkim uvjetima gradnje i upotrebe telekomunikacijske infrastrukture, N.N. 88/01 Tehnički uvjeti za izbor i polaganje elektroenergetskih kabela nazivnog napona 1kV do 35 kv - granske norme HEP-a (Klas.br. 4.10/92, N ) Prema međunarodnim preporukama za rasvjetu prometnica s motornim prometom (Publikacija CIE No 12/2 TC- 4,6 od 1975.god. i No 12 - E od god.) Prema preporukama za javnu rasvjetu autora ing. Ede Širole Istom se potvrđuje da je tehnička dokumentacija izrađena u skladu sa Lokacijskom dozvolom: KLASA: UP/I /08-03/18, URBROJ: 2170/ / , od 12. ožujka god. koja je u prilogu Glavnog projekta. Projektant: Ivanovski Marjan d.i.e.

6 Strana br. 6

7 Strana br. 7 INVESTITOR: GRAD, Trg Municipium Arba 2, Rab IZVODITELJ: IC-COMMERCE d.o.o. - Rab GRAĐEVINA: POSLOVNA ZONA MIŠNJAK VRSTA PROJEKTA: JAVNA RASVJETA I DTK MREŽA PROJEKTANT: Marjan Ivanovski, dipl. ing. el. FAZA PROJEKTA: GLAVNI PROJEKT BROJ PROJEKTA: 10/2009 BROJ MAPE: III GLAVNI PROJEKTANT: Nikola Perkić dipl. ing. građ. DATUM IZRADE: srpanj Sukladno članku 14. stavak 3 i 4 Zakona o zaštiti od požara ( Narodne novine br. 58/93) izdaje se: I S P R A V A s kojom se potvrđuje da su primjenjene mjere zaštite od požara u ovom projektu sukladne Zakonu o zaštiti od požara, uvjetima uređenja prostora, tehničkim normativima i normama te da su prikazane u posebnom poglavlju ovog projekta. Prikaz je sastavni dio glavnog projekta. Rab, srpanj god. Projektant: Ivanovski Marjan d.i.e.

8 Strana br. 8 INVESTITOR: GRAD, Trg Municipium Arba 2, Rab IZVODITELJ: IC-COMMERCE d.o.o. - Rab GRAĐEVINA: POSLOVNA ZONA MIŠNJAK VRSTA PROJEKTA: JAVNA RASVJETA I DTK MREŽA PROJEKTANT: Marjan Ivanovski, dipl. ing. el. FAZA PROJEKTA: GLAVNI PROJEKT BROJ PROJEKTA: 10/2009 BROJ MAPE: III GLAVNI PROJEKTANT: Nikola Perkić dipl. ing. građ. DATUM IZRADE: srpanj Sukladno članku 93. stavak 4 Zakona o zaštiti na radu ( Narodne novine br. 59/96) izdaje se: I S P R A V A s kojom se potvrđuje da su primjenjene mjere zaštite na radu u ovom projektu sukladne Zakonu o zaštiti na radu, uvjetima uređenja prostora, tehničkim normativima i normama te da su prikazane u posebnom poglavlju ovog projekta. Prikaz je sastavni dio glavnog projekta. Rab, srpanj god. Projektant: Ivanovski Marjan d.i.e.

9 Strana br. 9 INVESTITOR: GRAD, Trg Municipium Arba 2, Rab IZVODITELJ: IC-COMMERCE d.o.o. - Rab GRAĐEVINA: POSLOVNA ZONA MIŠNJAK VRSTA PROJEKTA: JAVNA RASVJETA I DTK MREŽA PROJEKTANT: Marjan Ivanovski, dipl. ing. el. FAZA PROJEKTA: GLAVNI PROJEKT BROJ PROJEKTA: 10/2009 BROJ MAPE: III GLAVNI PROJEKTANT: Nikola Perkić dipl. ing. građ. DATUM IZRADE: srpanj TEHNIČKI OPIS SVRHA IZRADE Izrada glavnog projekta javne rasvjete sa pripadajućim el. instalacijama, te projekta DTK mreže za gradnju infrastrukture unutar Poslovne zone Mišnjak je u cilju izdavanja građevinske dozvola za izgradnju predmetnog objekta. Ovim projektom biti će razrađena javna rasvjete sa pripadajućim el. instalacijama, te DTK mreža MJERENJE EL. ENERGIJE I DIMENZIONIRANJE NAPOJNIH VODOVA Za mjerenje energije JR predviđa se novo mjerno mjesto iz TS 10(20)/0,4 kv. Temeljem potrebnih snaga, lokacije napojne trafostanice kao i rasporedom rasvjetnih mjesta napajanje je rješeno podzemnim kabelima tipskih presjeka. Dimenzioniranje napojnih vodova javne rasvjete izvršeno je u skladu sa pozitivnim zakonskim normama i pravilima iz predmetne problematike. Isto je obrađeno na temelju stvarno instalirane snage projektirane JR, odnosno stvarnog opterećenja po rasvjetnom mjestu (169, 276 W) uz cos fi 0,90. Dimenzioniranje vodova i opreme izvršeno je uz uvjet da pad napona ne prelazi propisom dozvoljenu granicu od 5%, da opterećenje vodiča bude ispod dozvoljenih nominalnih vrijednosti te da u slučaju kratkog spoja odabrana zaštita pravovremeno isključi vodove i onemogući njihovo nedozvoljeno termičko i dinamičko naprezanje. Novopredviđeni rasplet priključnih vodova javne rasvjete biti će izveden sa slijedećim tipom i presjecima podzemnih kabela: kabel naponskog nivoa 1 kv tipa: XP00-A 4x25 mm OSIGURANJE I ZAŠTITA UREĐAJA I OPREME Svi strujni krugovi javne rasvjete osigurat će se od preopterećenja i kratkog spoja osiguračima u trafostanici te u RO- JR (vidi jednopolne sheme) koji su odabrani na temelju predviđenog strujnog opterećenja priključenih potrošača, ali uz uvjet da ovo opterećenje ne prelazi dozvoljeno opterećenje upotrebljenih presjeka vodiča kao i da zadovolji uvjete kontrole otpora petlje. Svako pojedino rasvjetno tijelo također se štiti topivim osiguračima koji su ugrađeni u podestu stupa (ili za to posebno ugrađenim ormarićima) osiguračima FRA16/6A Zaštita od previsokog dodirnog napona na projektiranoj mreži predviđena je TN-S sistemom (nulovanjem). U svrhu uzemljenja i izjednačenja potencijala mreže javne rasvjete, koristiti FeZn traka presjeka 25x4 mm 2 koje se polaže na cijeloj dužini uz novopredviđene kabele javne rasvjete. Uzemljenje svakog stupa izvesti FeZn trakom presjeka 25x4 mm 2 koju treba spojiti na za to predviđeno mjesto na ili u svakom stupu. Kod izvedbe uzemljenja potrebno se pridržavati važećih tehničkih propisa. Provjera osnovnih uvjeta ove zaštite data je u posebnom poglavlju (tehnički proračuni). Proračun uzemljenja se neće posebno raditi, jer se radi o kabelskoj mreži ili o dijelu JR kao postojeće NN mreže čiji su uvjeti zaštite zadovoljeni. Po izvršenim radovima mjerenjem provjeriti efikasnost zaštite od previsokog napona dodira.

10 Strana br NAČIN IZVOĐENJA RADOVA Razvod do armatura javne rasvjete potrebno je izvesti elementima i na način kako je to propisano granskim normama HEP-a u dijelu vlasništva HEP-a, pozitivnim zakonima, pravilnicima, normama i standardima vezanih za predmetnu problematiku. Prostorni razmještaj podzemnih instalacija predviđen je prema određenim kriterijima s obzirom na vrstu, broj i zahtjevane uvjete pojedinih instalacija na način da prilikom intervencija na istim ne dolazi do smetnji u odvijanju prometa ( ili da bude čim manje ), te ujedno da kod intervencija na jednoj ne dođe do oštećenja susjednih instalacija. Radi izbjegavanja naknadnih prekopavanja pogotovo kod izgradnje novih ili rekonstrukcije postojećih prometnica predviđa se postavljanje cijevi poprečno na prometnicu sve do regulacione linije tj. izvan kolnika koje služe za provlačenje sada kabela javne rasvjete, a sutra i ostalih elektroenergetskih kabela. Razvod do armatura javne rasvjete potrebno je izvesti elementima i na način kako je to propisano granskim normama HEP-a i u dijelu vlasništva i koncesije održavanja, te pozitivnim zakonima, pravilnicima, normama i standardima vezanih za predmetnu problematiku. Mreža javne rasvjete biti će izvedena s podzemnim kabelima tipa: kabel naponskog nivoa 1 kv tipa XP00-A-4x25 mm PRIPREMA KABELSKOG KANALA I POLAGANJE KABELA JR Kabeli javne rasvjete polagat će se u za to pripremljenom kabelskom kanalu djelom u slobodnom terenu ili u pločniku, a kod prijelaza prometnice kroz za to predviđene cijevi. Kabele treba polagati u kabelski kanal na dubini od 80 cm od završnog budućeg dijela površine, a širina kanala na dnu iskopanog kanala iznosi 40 cm. Na prijelazima (križanjima) kabela preko prometnica istog treba položiti kroz prije ugrađenu PVC cijev Φ100 mm odgovarajuće dužine, na dubini od 120 cm. Cijevi se polažu na pješčanu posteljicu i učvršćuju mršavim betonom. Na svakom prijelazu položiti će se barem jedna rezervna cijev za eventualne kasnije potrebe. Nakon polaganja kabela i cijevi, kanal treba zasuti slojem dobro nabijenog tucanika (granulacije 0-16 mm) kako bi se spriječilo naknadno slijeganje ceste. Kod polaganja kabela u Fe ili PVC cijevi, treba nabiti tlo ispred prijelaza kabela u cijev, kako bi se izbjeglo slijeganje terena i moguće oštećenje kabela na oštre rubove cijevi. Kabeli se u očišćenom kabelskom kanalu polažu na pripremljeni sloj pijeska 0-4 mm (kabelsku posteljicu) debljine od 10 cm, malo vijugavo, a potom zasipaju drugim slojem pijeska od 10 cm. Neposredno iznad toga sloja pijeska postavlja se upozoravajuća PVC (crvena) traka s natpisom "OPREZ VISOKI NAPON". Nadalje se vrši zasipavanje sitnim materijalom i vrši nabijanje u slojevima. Duž cijele trase, u kabelski rov, na dubini od cm postavlja se i druga upozoravajuća PVC (crvena) traka s natpisom "OPREZ VISOKI NAPON". U svrhu uzemljenja duž cijele kabelske trase na dubini od 50 cm polaže se FeZn traka presjeka 25x4 mm. Kabelske završetke u razdjelnim ormarima treba obavezno izvesti po uputstvima proizvođača. Izvođenje kabelskih spojnica treba izvesti s usvojenim tipiziranim priborom a izvođenje spojnica treba izvesti strogo po uputstvima proizvođača. Poslije polaganja kabela, te njihove konačne ugradnje, potrebno je izvršiti obavezno (propisano) ispitivanje dielektrične čvrstoće kabelskih vodova. Pregledom kabelske trase utvrđeno je i predviđeno da se na dijelu prelaganja postojećih elektroenergetskih instalacija moguće paralelno vođenje i križanje kabelske trase sa drugim podzemnim elektroenergetskim instalacijama i ostalim komunalnim instalacijama. Stoga je potrebno sva križanja ili paralelna vođenja podzemnih kabela sa ostalim instalacijama izvesti prema važećim tehničkim propisima i u dogovoru s projektantom. Transport i skladištenje kabela Kabel se transportira prijevoznim sredstvom tako da os bubnja leži vodoravno. Bubnjevi se ne smiju pomicati u toku vožnje. Utovar i istovar bubnjeva mora se izvesti tako da ne dođe do oštećenja kabela ili bubnja, a može se izvesti pomoću dizalica, viljuškara ili pomoću rampi, s time da nagib rampe ne smije biti veći od 1:4. Bubanj s kabelom, na kratkim relacijama smije se i kotrljati, pod uvjetom da je tlo čvrsto i ravno. Pri tome treba obratiti pažnju na dopušteni smjer kotrljanja označen strelicom na vanjskoj strani bubnja, te na učvršćenje krajeva kabela. Krajevi kabela prilikom skladištenja moraju biti zatvoreni na odgovarajući način, kako bi se spriječilo prodiranje vlage ili vode u kabel. To naročito važi za kabele koji su skladišteni na otvorenom prostoru. Zaštitu treba ukloniti tek pri montaži spojnica ili kabelskih glava.

11 Strana br. 11 Kod dužeg skladištenja treba bubanj sa kabelom postaviti na čvrstu podlogu, da ne bi došlo do slijeganja i upadanja bubnja te njegovog truljenja OPIS DIONICA Rasplet javne rasvjete iz postoječe mreže JR Rasplet JR predviđen je kao priključak sa nove TS 10(20)/0,4 kv MIŠNAK RZ 1 do priključno mjernoj ormara javne rasvjete PMO JR. Rasplet je kabelom XP00-4x50 mm 2 iz TS do PMO JR te kabelom XP00-A 4x25 mm 2 do svakog stupa. Kabeli se šivaju u svakom stupu, a završava u samom stupu na razdjelnoj pločici JR PVE 4/16. Mreža javne rasvjete izvesti ćese s elementima koji su u skladu sa važećim propisanim i granskim normama HEP-a. Strujni krugovi JR Strujni krugovi JR predviđeni su iz novopredviđenog priključno mjernog ormara PMO JR KARAKTERISTIKE JAVNA RASVJETA OPĆENITO Radi što sigurnijega upravljanja motornim vozilom, cestovna rasvjeta treba omogućiti dobro zapažanje svih potencijalnih prepreka i detalja na cesti. Automobilska rasvjeta i ostala cestovna oprema ( prometna signalizacija ) omogućuje vozaču relativno dobro zapažanje unutar gabarita same ceste, no za što sigurniju vožnju neophodno je stvoriti uvjete zapažanja predmeta i događaja i u neposrednom okolišu same ceste. Zaustavni put vozila u pravilu je veći od dometa automobilskih svjetala, pa samo kvalitetna cestovna rasvjeta može jamčiti sigurno zapažanje potencijalnih prepreka na tim udaljenostima. Mnogobrojna dosadašnja istraživanja i analize u nizu zemalja o prometnim nezgodama ukazuju da je njihov broj moguće smanjiti i za 30 % ukoliko se ranije neosvjetljene ili loše osvjetljene ceste opreme kvalitetnom cestovnom rasvjetom NAMJENA JAVNIH POVRŠINA Osnovna polazišta za sagledavanje namjene površina te njenih tehničkih karakteristika koje će biti obrađivane u ovom elaboratu su: Građevinsko-prometni glavni projekt predviđenog zavata, Potrebe i zahtjevi investitora. Iz pomenutih sagledavanja proizlazi da je cesta katekorizirana kao lokalna čija je osnovna namjena mješoviti pomet. Osnovna obilježja predmetne prometnice su : normalni mješoviti promet bez ograničenja ( motorni promet, pješaci, oprskrba,itd. ) prilazne prometnice. Rasvjeta prometnice Osnovne tehničke karakteristike sagledavanja predmetnih površina: prometnica, parkirna proširenja i raskrižje u djelu koji je predmet obrade ovog elaborata su slijedeći: širina kolnih traka 6,0 m ( 2x3,0 m) nogostup pješačka staza je širine 1,5 m. površinski sloj kolnika je asfaltna površina (RII). računska brzina < 80 km/h maximalni uzdužni nagib 8 (9) % KRITERIJI KVALITETE JAVNE RASVJETE Uvažavajući namjenu ceste (javnih površina) koje je potrebno osvjetliti kao osnovni zadatci kod projektiranja postavlaju se:

12 Strana br. 12 dobra vidljivost, dovoljan vidni komfor, a sve u cilju: sigurnost i udobnost kretanja vozila i pješaka prostorni ugođaj boravka i življenja Na temelju klasifikacije norme EN 13201/2003 part2 part 4, a uvažavajući iznesene faktore kod projektiranja je potrebno dostići slijedeće kriterije kvalitete: Naziv: Sabirna cesta: Poslovna zona MIŠNJAK Javno prometna površna sa mješovitim prometom Svjetlotehnička klasa ceste po preporukama EN : CE2 okoliš ceste taman L m (cd/m 2 ) = pogonska srednje luminancije površine suhog kolnika 0,5 jl o = opća jednolikost luminancije površine kolnika 0,3 jl l = minimalna uzdužna jednolikost luminancije površine kolnika 0,5 T lmax (%) = maksimalni relativni porast praga 10 G min = minimalni indeks bleštanja 5 E m (lx) = pogonska srednja horizontalna osvjetljenost na površini kolnika 12 E min / E m = razmjer ravnomjernosti 0,25 E min / E max = razmjer ravnomjernosti INSTALACIJA JAVNE RASVJETE Osnovne geometrijske veličine Da bi udovoljili zahtjevanim kriterijima klase javne rasvjete uvažavati ćese slijedeće osnovne geometrijske veličine instalacije javne rasvjete, koje su dobivene na osnovu fotometrijskog proračuna odnosno tehničkom usporednom analizom raspoloživih tehničkih elemenata. W - Ukupna širina kolnika 6,0 m Ukupna širina pješačke staze 1,5 m Osnovni proračunski međurazmak 34 m. H - visina ugradnje izvora svjetlosti iznosi 10 m. Raspored izvora svjetlosti jednoredno S - međurazmak izvora svjetlosti m Udaljenost centra stupa od ruba kolnika 1,50 T nagib svjetiljke 0 Izvor svjetla Za osvjetljenje prometnice odabran je izvor svjetlosti žarulja sa visokotlačnim natrijem (SON-T). Ovaj izvor svjetlosti predstavlja uspješnu kombinaciju visokog svjetlosnog iskorištenja, niskih pogonskih troškova i stabilnost svjetlosne snage uz dugu trajnost. Konstrukcija žarulje, električne i svjetlosne karakteristike, te raspodjela spektralne energije zračenja su takve da omogućuju njihovu široku primjenu. Za potrebe osvjetljenja koji je predmet obrade ovog projekta potrebno predmet obrade ovog projekta potrebno je upotrijebiti žarulju SON-T 150 i 250 W. Svjetiljke Rasvjetne armature koja će u potpunosti zadovoljiti zahtjevane kriterije na projektiranom području je slijedeća: Svjetiljka tip: Proizvođač Tip žarule Snaga žarulje (W) Snaga svjetiljke (W) cos (φ) Mjesto ugradnje

13 Strana br SGS254 FG CP P2 PHILIPS SON-T >0,90 RS br. 2. SGS254 GB CP P3X PHILIPS SON-T >0,90 RS br. Odabrane svjetiljke imaju slijedeće bitne karakteristike: IP66, Kanstrkcija otporna na slanu sredinu, Sustav optike omogućava prilagođavanje optičkih karakteristika potrebama ceste, Jednostavno održavanje, Chronosense - Philips sustav regulacije što omogućava uštedu energije, Posebno zaštitno stakla onemogućava svjetlosno zagađenje Nosači svjetiljke (stupovi) Važan element javne rasvjete je mjesto ugradnje odnosno način zavješenja rasvjetne armature. U našem slučaju nosač svjetiljke je predviđen kao: STUP JAVNE RASVJETE ( okrugli, višesegmentni ) visine H = 10 m i STUP JAVNE RASVJETE ( okrugli, višesegmentni ) visine H = 12 m Stupovi su izveden prema nacrtima u prilogu, a izrađeni su kao okrugli, višesegmentni toplocinčani Fe stupovi. Predviđeno je da antikorozivna zaštita stupa se izvede postupkom vrućeg pocinčavanja a u skladu s Pravilnikom o tehničkim mjerama i uvjetima za zaštitu čeličnih konstrukcija od korozije. Ugradnja stupova predviđena je prema situacijonom nacrtu. Temelj stupa Temelj stupa javne rasvjete izveden je prema nacrtu u prilogu, a dimenzije ovise o tipu i visini stupa. U našem slučaju za ravni stup visine: Za stup H=10 m dimenzije temelja su 90x90x100 cm, Za stup H=12 m dimenzije temelja su 100x100x110 cm, U temelju je potrebno ostaviti otvore za ulaz-izlaz kabela javne rasvjete i otvor za montažu nasađivanje samog stupa REŽIM RADA JAVNE RASVJETE Rasvjeta će se izvesti kao cjelonoćna i polunoćna što podrazumjeva više nivoa intenziteta rasvjete. Obzirom na snagu ugrađenih izvora svjetlosti u poglavlju 02. obrađena je tehnoekonomska opravdanost uvođenja reducirane potrošnje električne energije Chronosense - Philips sustavom regulacije DTK MREŽA DTK mreža će se izvesti sukladno Pravilniku o tehničkim uvjetima gradnje i upotrebe telekomunikacijske infrastrukture, N.N. 88/01. U slučaju paralelnog vođenja ili približavanja trase kabela drugim podzemnim ili nadzemnim objektima treba se pridržavati, gdje god je to moguće, udaljenosti navedenih u Tablici 1.: Tablica 1 R. br. VRSTA OBJEKTA Uda-ljenost (m) 1. Udaljenost od donjeg ruba nasipa (pruga, cesta i dr.) 5 2. Udaljenost od uporišta nadzemnih kontaktnih vodova Udaljenost od semafora 3 4. Udaljenost od uporišta elektroenergetskih vodova 1 5. Udaljenost od uporišta nadzemnih telekomunikacijskih kabela 2 6. Udaljenost od cjevovoda gradske kanalizacije, slivnika i toplovoda 1 7. Udaljenost od vodovodnih cijevi promjera do 200 mm 1

14 Strana br Udaljenost od vodovodnih cijevi promjera veće-g od 200 mm 2 9. Udaljenost od plinovoda i toplovoda s tlakom do 0,3 MPa Udaljenost od plinovoda s tlakom od 0,3 do1 MPa Udaljenost od plinovoda s tlakom većim od 10 MPa izvan gradskih nase-lja Udaljenost od instalacija i spremnika sa zapa-ljivim ili eksplozivnim gorivom Udaljenost od tračnica tramvajske pruge Udaljenost od re-gulacijske crte zgrada u nase-ljima 0,6 15. Udaljenost od teme-lja zgrada izvan nase-lja Udaljenost od živih ograda Udaljenost od energetskog kabela do 10 kv napona 0,5 18. Udaljenost od energetskog kabela od 10 do 35 kv napona Udaljenost od energetskog kabela napona veće-g od 35 kv Udaljenost od stabala drveća 2 Postavljanja telekomunikacijskih kabela paralelno s kabelima za prijenos električne energije u pravilu treba izbjegavati, a ako se paralelnost ili približavanje kabela ne može izbjeći, udaljenost između tih kabela mora biti veća od 0,5 m, kad se radi o elektroenergetskim kabelima napona do 1000 V. Ako u iznimnim slučajevima oba ova kabela moraju biti položena u isti rov, tada se moraju položiti na različitim visinama, uz obveznu primjenu odgovarajuće mehaničke i termičke zaštite. Udaljenost ovako položenih kabela mora biti veća od 0,3 m. Postavljanje telekomunikacijske infrastrukture na mjestima križanja trase kabela s podzemnim i nadzemnim objektima mora biti u skladu s hrvatskim normama i ITU-T preporukama serije K, a udaljenost između pojedinih objekata mora odgovarati vrijednostima navedenim u Tablici 2., osobito u odnosu na energetske kabele, vodeći pritom računa o sastavu zemljišta. Tablica 2 R. br. VRSTA PODZEMNOG OBJEKTA Uda-ljenost (m) 1. Udaljenost od elektroenergetskog kabela kad je telekomunikacijski kabel postavljen izravno u zemlju ³ 0,5 2. Udaljenost od elektroenergetskog kabela kad je telekomunikacijski kabel postavljen u određenu cijev ³ 0,3 3. Udaljenost od vodovodnih, kanalizacijskih, toplovodnih i plinovodnih cijevi niskog tlaka ³ 0,5 4. Udaljenost od plinovodnih cijevi visokog tlaka kad je telekomunikacijski kabel postavljen u čeličnu cijev ³ 0,5 5. Udaljenost od željezničkih tračnica ³ 1,2 6. Udaljenost od gornjeg ruba kolnika ³ 1,2 7. Udaljenost od telekomunikacijske kanalizacije ³ 0,15 Pri polaganju telekomunikacijskih kabela u zemlju obvezno se postavlja zaštitna traka, izrađena od odgovarajućeg plastičnog materijala, i to 30 do 40 cm iznad kabela uzduž njegove osi. S obje strane te trake mora biti na kraćim razmacima otisnuto sljedeće upozorenje:»pozor TELEKOMUNIKACIJSKI KABEL«. G l a v n i p r o j e k t a n t P r o j e k t a n t Ivanovski Marjan d.i.e.

15 Strana br PRIKAZ RJEŠENJA ZA PRIMJENU ZAŠTITE NA RADU POPIS ZAKONA, PRAVILNIKA I GRANSKIH NORMI KOJE SE MORAJU POŠTIVATI PRILIKOM IZRADE PROJEKTNE DOKUMENTACIJE, IZVOĐENJA RADOVA I ODRŽAVANJA Projekt je rađen prema slijedećim propisima, pravilnicima, standardima i zakonima: Zakona o prostornom uređenju i gradnji ( Narodne novine br. 76/07 ) Zakon o zaštiti na radu NN br. 59/96, 94/96, 114/03 Zakon o zaštiti od požara NN br. 58/93, 33/05 Pravilnik o tehničkim mjerama za pogon i održavanje elektroenergetskih postrojenja Sl.list br. 19/68 - NN br. 55/96 Pravilnik o tehničkim normativima za zaštitu niskonaponskih mreža i pripadnih transformatorskih stanica, Sl.list br. 13/78 Pravilnik o tehničkim normativima za električne instalacije niskog napona, Sl.list br. 53/88 Pravilnik o tehničkim normativima za zaštitu elektroenergetskih postrojenja od prenapona Sl.list br. 7/71, 47/76 Obilježavanje žila kabela i izoliranih vodiča za nazivne napone do 1kV HRN N.C0.010 SL.list br. 56/83 Pravilnik o tehničkim propisima za gromobrane Sl.list br. 13/68 Pravilnik o tehničkim normativima za zaštitu od statičkog elektriciteta Sl.listbr.62/73 Tehnički uvjeti za izbor i polaganje elektroenergetskih kabela nazivnog napona 1kV do 35 kv - granske norme HEP-a (Klas.br. 4.10/92, N ) Prema međunarodnim preporukama za rasvjetu prometnica s motornim prometom (Publikacija CIE No 12/2 TC- 4,6 od 1975.god. i No 12 - E od god.) Prema preporukama za javnu rasvjetu autora ing. Ede Širole PRIMJENJENI PROPISI, PRAVILNICI I STANDARDI Temeljem Zakona o normizaciji (NN br. 55/96) te na temelju propisa i granskih normi u projektu su korišteni slijedeći standardi: HRN N.A Standardni naponi i frekvencije el.mreže HRN N.A3.030 Elektrotehnički grafički simboli Vodovi za prijenos, distribuciju i javnu rasvjetu HRN N.B2.754/1 Uzemljenje i zaštitni vodiči HRN N.B2.762 Električne instalacije niskog napona. Mjerenje otpora uzemljivača HRN N.B9.805 Elektroenergetika.Proračun efekta struje kratkog spoja HRN N.C3.220 Elektroenergetika.Provodnici sa izolacijom i plaštom od PVC mase, X i X-A HRN N.C5.235 Ispitivanje kabela s izolacijom od polietilena (termoplastičnog i umreženog) i plaštom od polimernih masa, za napone do 35 kv HRN N.C0.030 Ispitivanje izoliranih provodnika i kabela. Opći uslovi ispitivanja. HRN N.L4.204 Sijalice sa živinim i halogenim parama visokog tlaka HRN B.B3.010 Pijesak 0-4 mm HRN G.S3.020 PVC cijevi ZAŠTITE OD SLUČAJNOG DODIRA DIJELOVA POD NAPONOM Dijelovi mreže koji su pod naponom zaštićeni su od slučajnog dodira izoliranjem i postavljanjem dijelova pod naponom izvan dohvata ruku ZAŠTITE OD PREVISOKOG NAPONA DODIRA Radi sprečavanja mogućnosti nastanka previsokog napona dodira mogu se za izvedbu mreže upotrebljavati samo dobro izolirani vodiči. Sistem zaštite od indirektnog napona predviđena je sistemom TN-S (nulovanje) Na razdjelnicima mreže potrebno je staviti vidljivo upozorenje kakva se dopunska zaštita od previsokog napona koristi. Zaštita od slučajnog dodira dijelova pod naponom izvedena je primjenom odgovarajućih izolacionih materijala.

16 Strana br ZAŠTITA OD ATMOSFERSKIH PRAŽNJENJA Za odvođenje atmosferskih pražnjenja u zemlju koristiti će se FeZn traka presjeka 100 mm 2, a isto je također spojena na sve metalne mase ZAŠTITA OD STATIČKOG ELEKTRICITETA Vodljivi dijelovi mreže koji u normalnom pogonu nisu pod naponom vezani su na uzemljenje NAČIN RAZMJEŠTAJA I POSTAVLJANJE OPREME Mreža je tako projektirana da nigdje nije narušen zahtjev po sigurnosnom razmaku i sigurnosnoj visini. Svi dijelovi su postavljeni na pristupačna mjesta, zbog lakšeg održavanja. Niti jedan dio nije postavljen u blizini lakozapaljivih i eksplozivnih materijala. Svi razdjelnici mreže opremljeni su vratima koja se zaključavaju tako da neovlaštene osobe nemaju pristup do opreme u razdjelniku. U glavnom razdjelniku potrebno je postaviti glavnu sklopku, pomoću koje je moguće iskopčati cjelokupnu mrežu JEDNOPOLNE SHEME, NATPISI I OZNAKE Svaki strujni krug označen je na razdjelniku u trafostanici. Jednopolna trajno čitljiva shema(razdjelna) mora se nalaziti u razdjelniku, u trafostanici. Ona mora sadržavati potrebne podatke a najmanje ove: radni napon i frekvencija presjeke svih odvodnih vodova i njihove oznake nazivne struje svih prekidača, sklopki i osigurača način zaštite od previsokog dodirnog napona ostale potrebne podatke uvjetovane specifičnostima NATPISI UPOZORENJA OPASNOSTI OD ELEKTRIČNE STRUJE Na vanjskoj strani vrata svih razdjelnika mora se nalaziti natpis koji upozorava na opasnost od električne struje DIMENZIONIRANJE VODOVA S OBZIROM NA KRATKI SPOJ, TRAJNO OPTEREĆENJE I NA PAD NAPONA Vodovi mreže provjereni su na kratkospojna opterećenja i svi zadovoljavaju. Vodovi mreže provjereni su s obzirom na opterećenje. U našem slučaju niti jedan vodič nije preopterećen. Svi strujni krugovi su provjereni na pad napona, koji je u svim slučajevima u dozvoljenim granicama PROVJERAVANJE EFIKASNOSTI ZAŠTITE OD PREVISOKOG NAPONA DODIRA Prije puštanja mreže pod napon potrebno je izmjeriti otpor uzemljenja i kontrolirati efikasnost zaštite od previsokog napona dodira mjerenjem otpora petlje strujnih krugova BOJE KABELA I VODOVA Boje kabela i vodova su u skladu sa važećim standardima IZVOĐENJE, PREGLED I KONTROLA Kod izvedbe instalacije radnici trebaju biti opremljeni odgovarajućim alatom, priborom i HTZ opremom. Radovi se moraju obaviti u beznaponskom stanju. Iza završetka svih rađevinskih radova potrebno je ukloniti sve predmete koji bi mogli ugroziti sigurnost radova i ometati slobodno kretanje i ispitati instalaciju po strujnim krugovima (ispitati djelovanje sklopki, ispitati ispravnost spoja kabela, izmjeriti otpor petlje i izdati atest o mjerenju).

17 Strana br. 17 Pregled i kontrolu instalacije vrši ovlašteni i kvalificirani radnik na osnovu usmenog ili pismenog naloga i uputstva rukovoditelja i da pri tome obrati pozornost na zaprljanost, ispravnost brava na razdjelnim ormarićima, stanje razvodnih ormarića, ispravnost žarulja, priključke razdjelnika na uzemljivač, stanje antikorozivne zaštite itd. Popravke instalacije vrši ovlašten i kvalificiran radnik na osnovu naloga rukovoditelja, u beznaponskom stanju. Prije popravka na instalaciji potrebno je provjeriti s koliko pojnih točaka se napaja instalacija, isključiti osigurače na svim pojnim točkama i osigurati da ne dođe do uključivanja dok traju radovi na instalaciji. Svi radovi moraju se obaviti u beznaponskom stanju,osim promjene žarulja. Nakon svih popravki potrebno je izvršiti ispitivanje MJERE ZAŠTITE NA RADU Rukovoditelj gradilišta dužan je upozoriti radnike na sva moguća ugrožavanja na radnom mjestu, odnosno gradilištu i o primjeni zaštitnih mjera kojih se treba pridržavati. Prometnice duž kojih ili preko kojih se izvode građevinski radovi, potrebno je osigurati prema posebno nadležnom ministarstvu unutarnjih poslova. Kod izvođenja radova na gradilištu treba biti prisutna stručna osoba s položenim ispitom o zaštiti na radu, koja treba voditi računa o primjeni svih mjera zaštite na radu. Gradilište treba voditi uredno tako da je omogućeno nesmetano i sigurno odvijanje radova. Pri tome treba onemogućiti pristup nezaposlenim osobama. O uređenju gradilišta dužan je pobrinuti se izvođač na osnovi posebnog elaborata. Izvođač je dužan osigurati granice gradilišta prema okolini, osigurati prolaz u zgrade kako ne bi došlo do ozljeda slučajnih prolaznika. Izvođač je dužan odrediti mjesto i način razmještaja građevinskog materijala. Sav materijal, postrojenja i oprema potrebna za izgradnju objekta mora kod upotrebe biti složena pregledno, tako da je omogućeno nesmetano ručno ili mehanizirano uzimanje bez opasnosti od rušenja i slično. Ako se iskop vrši miniranjem, radove treba izvoditi prema važećim propisima o miniranju. Na mjestima gdje postoje i drugi podzemni objekti, radovi iskopa moraju se izvoditi prema uvjetima i pod nadzorom stručne osobe ili organizacije kojima pripadaju i koje održavaju te instalacije, odnosno objekte. Izvođač je dužan propisno obilježiti opasna mjesta na gradilištu odrediti vrstu i način izvođenja građevinskih skela. Ako se iskop zemlje za novi objekt vrši do dubine veće od dubine na temelju neposredno postojećeg objekta, rad se vrši prema posebnom projektu, uz osiguranje mjera zaštite na radu i mjera zaštite susjednog objekta. G l a v n i p r o j e k t a n t P r o j e k t a n t Ivanovski Marjan d.i.e.

18 Strana br PRIKAZ RJEŠENJA ZA PRIMJENU PRAVILA IZ ZAŠTITE OD POŽARA UVOD Prema Zakonu o zaštiti od požara ( NN br. 58/93), dužnost je svih državnih čindbenika da organiziraju i osiguraju provođenje zaštite od požara kao predmeta državnog samopozora. Zaštitu od požara organiziraju i osiguravaju njeno provođenje vlasnici, odnosno korisnici građevine, na način propisan zakonom, propisima donesenima na temelju zakona, priznatim pravilima tehničke prakse, planovima zaštite od od požara i drugim odlukama tijela državne uprave te općim aktima pravnih osoba. Izgrađena postrojenja ne predstavljaju opasnost kao potencijalni izvor požara, pa se na njima ni ne projektiraju posebne mjere zaštite. U svemu ostalom pridržavati se propisa o mjerama zaštite od požara koje su propisane zakonom o zaštiti od požara (NN br. 58/93). Prilikom izgradnje SN i NN mreže pored primjene propisa u kojima su sadržane mjere zaštite od požara potrebno je posebno obratiti pažnju na: raspored objekata na gradilištu koji omogućava brzo i efikasno gašenje požara postavljanje i održavanje u ispravnom stanju sredstava za gašenje požara na gradilištu. Gradilište je potrebno propisno osigurati kako ne bi došlo do požara od strane prolaznika. Unutar gradilišta izvođač radova mora urediti prostor za čuvanje opasnog materijala. Strojevi sa kojima se izvode radovi moraju biti u ispravnom stanju kako ne bi izazvali požar OSNOVNI PODACI O ELEKTRIČNOJ INSTALACIJI Napon: 3N- 50Hz, 400V. Sistem razdiobe s obzirom na uzemljenje : TN-S Zaštita od direktnog dodira: dijelovi pod naponom su izolirani. Zaštita od indirektnog napona dodira: isključivanje zaštitnim uređajem nadstruje (nulovanje) u vremenu manjem od 5 s za glavne vodove Izvršeno je uzemljenje Če stupova PRIMJENJENE MJERE ZAŠTITE OD POŽARA Odabrana je oprema takvih karakteristika da za vrijeme normalnog rada ne dođe do nedozvoljenog povšenja temperature. Oprema je opterećena samo do svojih nazivnih parametara. Upotrebljeni su kabeli sa PVC izolacijom koji ne podržavaju gorenje i koji su odgovarajuće zaštićeni. Elementi za zaštitu od kratkog spoja odabrani su tako da izdrže naprezanja u kratkom spoju, te da vodovi i ka beli izdrže termička naprezanja u kratkom spoju. Na temelju lokacije trasa kabela i stupova JR, vidljivo je da on neće biti položen u blizini objekata koji bi ga mogli eventualno ugroziti po pitanju požara a isti nije potencijalni izvor požara iz osnovnog razloga što je predviđeno da kabel bude ukopan u zemlji na 80 cm dubine, osim na križanju s ostalim instalacijama gdje je dubina ukopa nešto veća. U slučaju nastanka kvara na bilo kojem dijelu sniskonaponske mreže, kvarna dionica se isključuje u razdjelnom ormaru (niši) ili napojnoj trafostanici. Za odvođenje atmosferskih pražnjenja u zemlju koristiti će se Cu uže presjeka 50 mm 2, a ona je također spojena na sve metalne mase. Vodljivi dijelovi mreže koji u normalnom pogonu nisu pod naponm vezani su na uzemljenje. Sredstvo za gašenje požara nalazi se u vozilu dežurne službe održavanja a moguće gašenje požara obavezno izvoditi u beznaponskom stanju postrojenja. G l a v n i p r o j e k t a n t P r o j e k t a n t Ivanovski Marjan d.i.e.

19 Strana br PROGRAM KONTROLE I OSIGURANJE KVALITETE OPĆENITO Temeljem Zakona o prostornom uređenju i gradnji ( Narodne novine br. 76/07 ) i granske norme Direkcije za distribuciju Hrvatske elektroprivrede N , klas.br. 4.10/92 Tehnički uvjeti za izbor i polaganje elektroenergetskih kabela nazivnog napona 1 kv do 35 kv potrebno je radi osiguranja kvalitete ugrađene opreme i izvedenih radova, po točno određenom programu kontrole vršiti određena ispitivanja i mjerenja, a u svrhu trajnog i sigurnog pogona. Program kontrole se sastoji iz slijedećih faza: ispitivanjem kod proizvođača i preuzimanje opreme, stručnim nadzorom kod polaganja i montaže, ispitivanjem kabela poslije polaganja (po završenoj montaži), ispitivanjem u pogonu ISPITIVANJE KOD PROIZVOĐAČA I PREUZIMANJE OPREME Prilikom proizvodnje kabela i kabelskog pribora (kabelskih spojnica, kabelskih glava za vanjsku i unutarnju ugradnju, elektroizolacijske trake), proizvođač je dužan izvršiti određena ispitivanja i dostaviti potvrde o kvaliteti isporučene opreme (ateste), kojima se dokazuje da je oprema izvedena i ispitana u skladu s odgovarajućim standardima. Kod proizvođača se vrše slijedeća ispitivanja: tipska ispitivanja, obvezna (komadna) ispitivanja, specijalana ispitivanja, ispitivanje spojnog i završnog pribora. TIPSKA ISPITIVANJA Ova ispitivanja provode se za svaki proizvedeni pojedini tip novog kabela, da bi se provjerile radne osobine kabela za odgovarajuću namjenu. U ova ispitivanja spada ispitivanje vodonepropusnosti. Tipska ispitivanja se ne moraju ponavljati osim ako se promijeni neki element konstrukcije kabela ili neki od materijala koji mogu prouzročiti promjenu radnih osobina kabela. Proizvođač kabela dužan je na zahtjev kupca dostaviti tipsku atestnu dokumentaciju za pojedini tip kabela. Ukoliko je proizvođač kabela izvan Republike Hrvatske, potrebno je tipsku atestnu dokumentaciju kabela nostrificirati u nadležnoj ustanovi Republike Hrvatske. OBVEZNA (KOMADNA) ISPITIVANJA Ova ispitivanja su obavezna i vrše se na svakoj proizvedenoj dužini kabela i u stanju u kojem se kabel isporučuje da bi se provjerila njegova ispravnost, kako slijedi: mjerenje el.otpora vodiča prema normi DIN VDE 0472 dio 501 ispitivanje dielektrične čvrstoće prema normi DIN VDE 0472 dio 508 mjerenje parcijalnih izbijanja prema normi DIN VDE 0472 dio 515 SPECIJALNA ISPITIVANJA Specijalna ispitivanja izvode se na uzorcima novog kabela ili na elementima uzetim sa gotovog kabela za provjeru ispunjenja zahtjeva standarda prema kojem je kabel proizveden. Ispitivanje se provodi na najviše 10 % od ukupnog broja završenih dužina jedne količine kabela istog tipa i konstrukcije naručene ugovorom. Ukoliko se radi o manjim količinama kabela, ispitivanje se provodi na minimalno jednoj završenoj dužini kabela. ISPITIVANJE SPOJNOG I ZAVRŠNOG PRIBORA Kabelski pribor mora biti pogonski siguran kao i sam kabel. Kao dokaz kvalitete kabelskog pribora kod proizvođača istog ispituju se: kabelske spojnice prema normi DIN VDE 0278 dio 2 kabelske glave za unutarnju ugradnju u skladu sa normom DIN VDE 0278 dio 4

20 Strana br. 20 kabelske glave za vanjsku ugradnju u skladu sa normom DIN VDE 0278 dio 5/100 u kabelskom priboru korišteni mehanički izrađeni spojevi moraju udovoljavati zahtjevima iz norme DIN VDE 0220 dio STRUČNI NADZOR KOD POLAGANJA I MONTAŽE Kod polaganja i montaže kabelskog voda nužno se pridržavati projektnih rješenja koja su u skladu s propisanim tehničkim uvjetima za izbor i polaganje elektroenergetskih kabela te proizvođača kabela. Osim toga prilikom montaže kabelskog pribora odnosno kod spajanja i završavanja kabela obavezno je strogo se pridržavati se uputa proizvođača spojnog i završnog pribora. Prije početka polaganja kabela treba prekontrolirati: ispravnost zaštitnih kapa na krajevima kabela, stanje plašta kabela na vanjskim slojevima, postojanost potencijalnog mjesta oštećenja plašta kabela prigodom odmotavanja, te opće stanje kabelskog bubnja. Također treba prekontrolirati: natpisnu pločicu na bubnju, oznake na vanjskom plaštu kabela te ustanoviti podudarnost tipa kabela pogonskog napona, presjeka i tipa vodiča i dužine kabela sa projektiranim podacima. Kabel se polaže u pripremljeni kabelski kanal u koga je postavljen sloj pijeska debljine 10 cm. Dimenzije i uređenje kabelskog klanala moraju biti izvedeni prema rješenjima koja su dana u projektu. Nakon pregleda kabelskog kanala i odobrenja građevinskog nadzornog inžinjera mogu se polagati kabeli. Prije zatrpavanja kabelskog kanala potrebno je obaviti ispitivanje položenog kabela. U ovoj fazi vrši se provjera izolacije vodiča i izolacije vanjskog plašta kabela. Provjera se vrši elektronskim ili mehaničkim induktorom. Za 12/20 kv kabele ispitni napon je 5 kv a vrijeme ispitivanja je 5 min. Po završenim ispitivanjima vrši se zatrpavanje kabelskog kanala (u slojevima) uz stalni stručni nadzor nad izvođenjem građevinskih radova. Nadzorni inžinjer utvrđuje kvalitetu obavljenih radova, te daje dozvolu za početak izvođenja radova po fazama. Istovremeno se može izviditi i montaža kabelskog pribora. Montaža se vrši uz strogo poštivanje uputstava proizvođača opreme i uz stalni stručni nadzor nad izvođenjem elektro radova ISPITIVANJE KABELA NAKON POLAGANJA Ispitivanje se izvodi na potpuno instaliranom kabelu sa njegovim priborom prije stavljanja u pogon. Ispitivanje poslije polaganja, odnosno po završenoj montaži kabela se sastoji iz: ispitivanje dielektrične čvrstoće izolacije kabela ispitivanje izolacije vanjskog plašta kabela ISPITIVANJE DIELEKTRIČNE ČVRSTOĆE IZOLACIJE KABELA Nakon završenih elektromontažnih radova, a prije zatrpavanja kabelske trase potrebno je izvršiti provjeru dielektričke čvrstoće kabela i ugrađene opreme. Ispitivanje se vrši na dva načina: Ispitivanje istosmjernim naponom Ispitivanje se vrši istosmjernim ispitnim naponom od 50,4 kv u trajanju od 15 min, tako što se ispitni napon priključi između vodiča i zaštitnog ekrana koji je spojen na uzemljenje. Dopušteno je sve tri žile kabelskog voda paralelno ispitivati. Uzemljivanje i pražnjenje kabela nakon ispitivanja, dopušteno je jedino preko zaštitnog otpora. Ispitivanje izmjeničnim naponom Ispitivanje izmjeničnim naponom 50 Hz dopušta se ukoliko nije moguće ispitivanje kabela istosmjernim naponom. Ispitivanje se izvodi tako da se između vodiča i zaštitnog ekrana spoji linijski napon mreže (20 kv) u trajanju od 5 minuta. Ukoliko niti ovo ispitivanje nije moguće provesti onda se kabel podvrgava probnom radu tj. kabel se stavlja pod nazivni napon mreže u trajanju od 24 sata. Ako u tom vremenu nije došlo do proboja smatra se da je kabel ispravan. U nemogućnosti ispitivanja gore navedenim metodama može se izvršiti ispitivanje izmjeničnim naponom vrlo niske frekvencije (0,1 Hz). Vrijednost ispitnog napona je 36 kv a vrijeme ispitivanja je 30 minuta. Za vrijeme ispitivanja dopušteno je paralelno spajanje i istovremeno ispitivanje sve tri faze. Ispitivanje može izvršiti samo ovlašteni ispitivač sa odgovarajućom opremom a nakon završenog ispitivanja dužan je izdati protokol sa rezultatima ispitivanja. ISPITIVANJE IZOLACIJE VANJSKOG PLAŠTA KABELA Prije ugradnje kabelskih spojnica potrebno je izvršiti provjeru ispravnosti vanjskog plašta kabela i to istosmjernim naponom od 5 kv u trajanju 5 min. Ispitni napon se priključuje između zaštitnog ekrana kabela i zemlje. U slučajevima kada izvor istosmjernog napona za ispitivanje nije dostupan dopušta se upotreba mehaničkog ili elektronskog induktora

21 Strana br. 21 sa vlastitim napajanjem nazivnog napona 5 kv. Ispravni plašt kabela pri ispitivanju sa ispitnim naponom od 5 kv mora imati otpor izolacije veći od 5 MΩ. Ukoliko rezultati ispitivanja nisu pozitivni, odnosno ako se pojavi jedan ili više kvarova na vanjskom plaštu potrebno je obaviti njihovo lociranje te popraviti ih i ponovno, istom metodom izvršiti ispitivanje. Ukoliko su rezultati ispitivanja pozitivni odnosno vanjski plašt kabela ispravan, može se izvršiti montaža kabelskih spojnica i kabelskih završetaka. Rezultati ispitivanja izolacije vanjskog plašta kabela, zajedno sa protokolom o obavljenom ispitivanju dielektrične čvrstoće izolacije kabela, čine sastavni dio protokola o puštanju kabela u pogon ISPITIVANJE U POGONU Investitor (korisnik) treba osigurati periodično praćenje stanja i preglede kabelskog voda. Sve eventualno nastale kvarove treba locirati i otkloniti. Nakon otklanjanja kvarova dopuštene su reducirane vrijednosti (oko 90 % istosmjernog ispitnog napona u odnosu na vrijednosti ispitnih napona za novopoložene kabele), odnosno vrijednost istosmjernog ispitnog napona za ispitivanje izolacije kabela u pogonu je 45 kv, a vrijeme ispitivanja je 5 minuta. Ukoliko nema opreme za izvođenje ispitivanja istosmjernim naponom onda je moguće izvesti ispitivanje izmjeničnim naponom vrlo niske frekvencije. Redoslijed priključenja ispitnog napona isti je kao i kod ispitivanja dielektrične čvrstoće izolacije kabela prije puštanja u pogon. G l a v n i p r o j e k t a n t P r o j e k t a n t Ivanovski Marjan d.i.e.

22 Strana br POSEBNI TEHNIČKI UVJETI I NAČIN ZBRINJAVANJA OTPADA PRIMLJENJENI ZAKONI I PRAVILNICI POPIS ZAKONA, PRAVILNIKA I GRANSKIH NORMI KOJE SE MORAJU POŠTIVATI PRILIKOM IZRADE PROJEKTNE DOKUMENTACIJE, IZVOĐENJA RADOVA I ODRŽAVANJA Projekt je rađen prema slijedećim propisima, pravilnicima, standardima i zakonima: Zakon o zaštiti na radu NN br. 59/96, 94/96, 114/03 Zakon o gradnji (NN br. 175/03, 100/04) Zakon o zaštiti od požara NN br. 58/93, 33/05 Pravilnik o tehničkim mjerama za pogon i održavanje elektroenergetskih postrojenja Sl.list br. 19/68 - NN br. 55/96 Pravilnik o tehničkim normativima za zaštitu niskonaponskih mreža i pripadnih transformatorskih stanica, Sl.list br. 13/78 Pravilnik o tehničkim normativima za elektroenergetska postrojenja nazivnog napona iznad 1000 V Sl.list br.4/74,13/78 Pravilnik o tehničkim normativima za zaštitu elektroenergetskih postrojenja od prenapona Sl.list br. 7/71, 47/76 Obilježavanje žila kabela i izoliranih vodiča za nazivne napone do 1kV HRN N.C0.010 SL.list br. 56/83 Pravilnik o tehničkim propisima za gromobrane Sl.list br. 13/68 Pravilnik o tehničkim normativima za zaštitu od statičkog elektriciteta Sl.listbr.62/73 Tehnički uvjeti za izbor i polaganje elektroenergetskih kabela nazivnog napona 1kV do 35 kv - granske norme HEP-a (Klas.br. 4.10/92, N ) Prema međunarodnim preporukama za rasvjetu prometnica s motornim prometom (Publikacija CIE No 12/2 TC- 4,6 od 1975.god. i No 12 - E od god.) Prema preporukama za javnu rasvjetu autora ing. Ede Širole POPIS STANDARDA KOJI SU PRIMJENJENI PRILIKOM PROJEKTIRANJA A KOJE JE POTREBNO POŠTIVATI PRI IZVOĐENJU RADOVA I ODRŽAVANJU Temeljem Zakona o normizaciji (NN br. 55/96) te na temelju propisa i granskih normi u projektu su korišteni slijedeći standardi: HRN N.A Standardni naponi i frekvencije el.mreže HRN N.A3.030 Elektrotehnički grafički simboli Vodovi za prijenos, distribuciju i javnu rasvjetu HRN N.B2.754/1 Uzemljenje i zaštitni vodiči HRN N.B2.762 Električne instalacije niskog napona. Mjerenje otpora uzemljivača HRN N.B9.805 Elektroenergetika.Proračun efekta struje kratkog spoja HRN N.C3.220 Elektroenergetika.Provodnici sa izolacijom i plaštom od PVC mase, X i X-A HRN N.C5.235 Ispitivanje kabela s izolacijom od polietilena (termoplastičnog i umreženog) i plaštom od polimernih masa, za napone do 35 kv HRN N.C0.030 Ispitivanje izoliranih provodnika i kabela. Opći uslovi ispitivanja. HRN N.L4.204 Sijalice sa živinim i halogenim parama visokog tlaka HRN B.B3.010 Pijesak 0-4 mm HRN G.S3.020 PVC cijevi VOĐENJE 1 KV KABELA U ODNOSU NA 20 KV ENERGETSKE KABELE U trasi novopredviđenog 1 kv kabela JR predviđeno je u najvećem djelu da se polaže u zajednički kanal i 20 kv energetski kabeli. Kod paralelnog vođenja NN kabela i SN 20 kv kabela potrebno je predržavati se Tehničkih uvjeta za izbor i polaganje elektroenergetskih kabela nazivnog napona 1kV do 35 kv - granske norme HEP-a (Klas.br. 4.10/92, N ). Trasa kabela nove JR djelom je predviđena uz postojeće elektroenergetske instalacije pa je prije početka radova potrebno zatražiti označavanje postojećih podzemnih instalacija i dogovoriti način izvađanja. Izvođač treba obratiti

23 Strana br. 23 posebnu pažnju prilikom izvođenja radova na tim dionicama, kako ne bi došlo do oštećenja postojećih instalacija. Način paralelnog vođenja i križanja vidljiv je u nacrtima projekta VOĐENJE 1 KV KABELA U ODNOSU NA VODOVOD I KANALIZACIJU Križanje i paralelno vođenje sa vodovodom izvesti će se prema detalju, nacrta u prilogu ovog projekta, kojim su obrađena standardna rješenja polaganja kabela uz cjevovode. Prilikom paralelnog vođenja elektroenergetske kabela sa vodovodom i kanalizacijom treba se držati tehničkih uvjeta da razmak između cijevovoda i kabela iznosi 150 cm za magistralne cjevovode odnosno 50 cm za cjevovode nižeg tlaka i za kućne priključne cjevovode. Pri križanju elektroenergetskih kabela sa vodovodom treba se poštivati zahtjev da razmak između vodovodne cijevi i kabela ne bude manji od 30 cm za cijevovode nižeg tlaka odnosno 50 cm za glavni cjevovod. Prilikom paralelnog vođenja kabela i vodovoda treba izbjegavati šahte ili odcjepne ventile jer u slučaju radova na tim instalacijama može doći do oštećenja kabela. Prije početka izvođenja radova potrebno je obavjestiti tehničku službu Komunalnog poduzeća radi točnog pozicioniranja trase postojećih odovonih i dovodnih cijevovoda kako prilikom iskopa kabelskog kanala nebi došlo do oštećenja istih VOĐENJE 1 KV KABELA U ODNOSU NA TELEKOMUNIKACIJSKE INSTALACIJE Križanje ili paralelno vođenje kabela JR izvesti će se prema dogovoru sa HT om i prema nacrtima ovog projekta. Križanje energetskog kabela izvesti u pravilu pod kutem od 90 0 a nikako manjim od 45 0 s okomitim razmakom od 50 cm. Ako se okomiti razmak od 50 cm ne može održati, kabeli se na mjestu križanja odvajaju materijalima otpornim na termički utjecaj. Izvođač treba obratiti posebnu pažnju prilikom izvođenja radova na dionicama gdje postoji HT mreža, kako ne bi došlo do oštećenja postojeće HT kanalizacije. Prije početka izvođenja radova potrebno je zatražiti označavanje postojećih telkomunikacijskih instalacija od strane HT-sjedište Rijeka da prilikom iskopa kabelskog kanala nebi došlo do oštećenja istih SANACIJA OKOLIŠA GRADILIŠTA I ZBRINJAVANJE OTPADA Svi otpadni i štetni materijali koji ostaju nakon izvođenja kabelskog voda moraju se u potpunosti prikupiti i odložiti na deponij otpadnog materijala ili ponuditi specijalnom poduzeću za zbrinjavanje otpadnog materijala. Sve površine na kojima se izvodi kabelski vod odnosno vrši iskop i zatrpavanje kabelskog kanala moraju se vratiti u prvobitno stanje ukoliko investitor na zahtjev zainteresiranih strana a uz odobrenje organa koji izda građevinsku dozvolu ne iznađe drugo rješenje (gradnja puta isl.). IZVOĐAČ JE DUŽAN Izvesti sve radove prema projektu. Izvedeni radovi moraju biti u skladu s tehničkim normativima i važećim standardima. Upozoriti investitora na sve eventualne nedostatke u glavnom projektu koji bi mogli ugroziti sigurnost građevine, živote i zdravlje ljudi, promet ili susjedne građevine. Dijelove gradilišta koji nisu ograđeni treba zaštititi odgovarajućim prometnim znakovima ili označiti sa psihološkom ogradom (trakama za upozorenje). Na zemljištu koje nije u vlasništvu investitora pripremni radovi mogu se izvoditi uz prethodnu suglasnost vlasnika zemljišta. Za privremeno zauzimanje javno-prometnih površina potrebno je ishoditi odobrenje nadležnih tijela. Nakon dovršetka građenja predmetne građevine potrebno je urediti okoliš gradilišta, odnosno izvoditelj radova mora: Prostor koji je bio namjenjen skladištenju dovesti u prvobitno stanje otklanjanjem otpadnog materijala i ambalaže S prostora koji je služio kao skladište alata i mehanizacije ukloniti isti, a prostor dovesti u prvobitno stanje Sav preostali materijal iskopa, potrebno je ukloniti na unaprijed pripremljenu deponiju Sve privremene građevine izgrađene u sklopu pripremnih radova, opremu gradilišta, neutrošeni materijal, otpad i slično, treba ukloniti sa zemljišta zahvata rekonstrukcije i prilazima.

24 Strana br. 24 Korišteno zemljište potrebno je dovesti u uredno stanje prije izdavanja uporabne dozvole UKLAPANJE U OKOLIŠ EE kabelski vodovi se polaže u podzemne kabelske kanale koji se izvode od između dvije priključne točke, tj. u cijeloj dužini se izvodi podzemna instalacija koja se unutar elektroenergetskih objekata priključuje na elektroenergetska postrojenje čineći jednu tehnološku cjelinu. Pri projektiranju se vodilo računa o uklapanju u okoliš, poštivan je princip o najkraćem i najlakšem putu dolaska do mjesta priključka tako da se tijekom radova minimalno naruši okoliš a po završetku radova se isti vraća u prvobitno stanje na terenima gdje se ne vrše drugi zahvati ili se završno definira uz zadovoljenje estetskih kriterija i urbanističkih zahtjeva ZAŠTITA OD ŠTETNIH DJELOVANJA EE kabelski vod se izvodi kabelima izoliranim umjenom masom (XLPE kabeli, PVC kabel) koji nisu štetni za okoliš, tj nemaju tekućih niti agresivnih materijala koji mogu zagaditi tlo u koje se polažu. Spojni i završni pribor je toploskupljajući tj. i ovdje se koriste samo umjetne mase koje ne onečišćuju okoliš. Projektom je predviđen Chronosense -Philips sustav regulacije što javnoj rasvjeti daje slijedeće prednosti: smanjenje intenziteza rasvjete za 50% u noćnim satime sa smenjenim intenzitezom prometa. Pri tome se ne narušuje jednoličnos rasvjetljenosti i luminencele te stime smanji sigurnost prometa, sustav daje mogučnost da se perijod reducirane potrošnje predefinira prije puštanja u pogon sa diskretnošću od 30 min. automatski se prilagođava na dužinu trajanja noćnog perijoda, Odabrana rasvjetna tijela zadovolavaju EN normi glede maksimalnog dozvoljenog svjetlosnog zagađenja. Rasvjetna se tijela montiraju pod kutem od 0 te kako je vidljivo iz krivulje isijavanja u gornjoj hemisferi nema svjetlosnog toka. Odabrana rasvjetna tijela zadovolavaju RoHS-Directive 2002/95/EC glede limitirane upotrenbe određenih opasnih tvari kod proizvodnje električnih i elektroničkih uređaja. Odabrana rasvjetna tijela zadovolavaju WEEE Directive 2002/96/EC glede upotrenbe tvari kod proizvodnje električnih i elektroničkih uređaja koje se mogu reciklirati. Svi ptojektirani elementi JR nisu izvor buke tako da po tom pitanju ne treba poduzimati nikakve dodatne zahvate. ***Za sve gore navedeno u ovom su projektu priloženi certifikati koji potvrđuju isto. G l a v n i p r o j e k t a n t P r o j e k t a n t Ivanovski Marjan d.i.e.

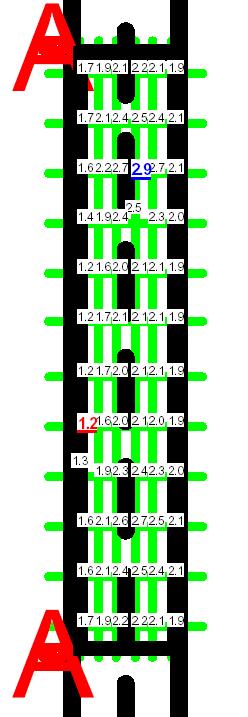

25 Strana br TEHNIČKI PRORAČUN FOTOMETRIJSKI PRORAČUN Fotometrijski proračun projektirane javne rasvjete izvršen je na računalu uz program CalcuLuX Road -Philips ZA TIP SVJETILJKE SGS254 FG CP P2

26 Strana br. 26 ZAKLJUČAK: Dobiveni rezultati u potpunosti zadovoljavaju zadane kriterije kvalitete iz točke
