1 INVESTITOR: OPĆINA KNEŽEVI VINOGRADI, HRVATSKE REPUBLIKE 3, KNEŽEVI VINOGRADI, OIB: GRAĐEVINA: OLIMPIJSKI BAZEN 50/5m LOKACIJA: Kneževi Vinogradi, na k.č.br. 97 k.o. Kneževi Vinogradi ELEKTROTEHNIČKI PROJEKT BAZENA VRSTA PROJEKTA ZAJEDNIČKA OZNAKA PROJEKTA BROJ PROJEKTA IZVEDBENI PROJEKT REKONSTRUKCIJA 1. FAZA 07/015-DŠ R-05-14/IZP (1.FAZA) MAPA 3 GLAVNI PROJEKTANT PROJEKTANT Ratko Radaković, mag.ing.el. SURADNICI Darko Rudvald, mag.ing.el. Ivan Plašćak, mag.ing.el. DIREKTOR Melita Pašić, dipl.ing. OIB: MJESTO I DATUM U Višnjevcu, srpanj 015. (1. faza) Građevina: OLIMPIJSKI BAZEN 50/5m Mjesto i datum: Višnjevac, srpanj 015.

2 SADRŽAJ 1. PRILOZI OPĆI DIO PROJEKTA IZVADAK IZ SUDSKOG REGISTRA RJEŠENJE O UPISU U IMENIK OVLAŠTENIH INŽENJERA TEHNIČKI DIO PROJEKTA. TEHNIČKI OPIS UVOD..... OSNOVNI PODACI O PROJEKTIRANOJ INSTALACIJI I OPREMI ELEKTRIČNA INSTALACIJA STROJARNICE Električna instalacija rasvjete, priključnica i druge opreme Unutarnja rasvjeta strojarnice ZAŠTITA OD ELEKTRIČNOG UDARA ZAŠTITNE MJERE NAPOMENA PRORAČUNI DIMENZIONIRANJE VODOVA Proračun strujnog opterećenja vodova Kontrola pada napona Kontrola efikasnosti zaštite od previsokog napona dodira NACRTI... 1 STROJARNICA - TLOCRT ELEKTRIČNE INSTALACIJE JAKE STRUJE... E05 JEDNOPOLNA SHEMA RAZDJELNIKA STROJARNICE "RS"... E06 (1. faza) Građevina: OLIMPIJSKI BAZEN 50/5m Mjesto i datum: Višnjevac, srpanj 015.

3 OPĆI DIO PROJEKTA (1. faza) Građevina: OLIMPIJSKI BAZEN 50/5m Mjesto i datum: Višnjevac, srpanj 015.

4 1. PRILOZI (1. faza) Građevina: OLIMPIJSKI BAZEN 50/5m Mjesto i datum: Višnjevac, srpanj 015.

5 TEHNIČKI DIO PROJEKTA (1. faza) Građevina: OLIMPIJSKI BAZEN 50/5m Mjesto i datum: Višnjevac, srpanj 015.

6 INVESTITOR: OPĆINA KNEŽEVI VINOGRADI, HRVATSKE REPUBLIKE 3, KNEŽEVI VINOGRADI, OIB: GRAĐEVINA: Olimpijski bazen 50/5m LOKACIJA: Kneževi Vinogradi, na k.č.br. 97 k.o. Kneževi Vinogradi VRSTA PROJEKTA: Izvedbeni projekt faza 1 BROJ PROJEKTA: R-05-14/IZP (1. faza). TEHNIČKI OPIS Mjesto i datum: Višnjevac, srpanj /7

7 .1. UVOD Prema zahtjevu investitora izrađen je ovaj Izvedbeni projekt kao 1. faza za rekonstrukciju olimpijskog bazena koji će se rekonstruirati na prostoru Sportsko rekreacijskog centra Bazeni u Kneževim Vinogradima, na k.č.br. 97 k.o. Kneževi Vinogradi, Moše Pijade bb, u sklopu šireg zahvata koji obuhvaća i rekonstrukciju i dogradnju restorana PANON. Prvom fazom obuhvaćena je rekonstrukciju olimpijskog bazena dimenzija 50/5m i obnovu okolnih staza oko bazena. Ovaj projekt ne obuhvaća niti je predmet projektiranje i dimenzioniranje upravljačkog ormarića bazena i instalacije u postojećim zatečenim spremištima. Za izradu ovog izvedbenog projekta poslužile su arhitektonske i građevinske podloge, posebni uvjeti gradnje HEP-a i drugi uvjeti gradnje, važeći zakoni i propisi Republike Hrvatske te pravilo struke. Klasifikacija opreme prema HRN HD : VANJSKI UTJECAJI: - temperatura okoline -5 do 55 C AA7 - atmosferska vlažnost 10 do 100% AB7 - nadmorska visina <000m AC1 - prisutnost vode štrcanje (okolina bazena) AD4 potapanje (bazen) AD8 - prisutnost krutih tijela lagana prašina AE4 - prisutnost korozivnih ili prljajućih tvari zanemariva AF1 - mehaničko naprezanje i udar srednji AG - vibracije srednje AH - prisutnost flore bezopasno AK1 - prisutnost faune bezopasno AL1 - el.statički, el.magnetski utjecaji, ionizacija nadzirani AM1-1 - zračena magnetska polja srednja razina AM8-1 - električna polja neznatna razina AM9-1 - elektrostatska izbijanja niska razina AM sunčevo zračenje slabo AN1 - seizmički učinci slabi AP - munja neizravno izlaganje AQ - stlistopadje zraka slabo AR1 - vjetar slabi AS1 UPORABA: - osposobljenost osoba nestručne osobe BA1 - dodir osoba s potencijalom zemlje povremeni BC - uvjeti napuštanja u slučaju opasnosti lako se izlazi BD1 - vrsta skladišnog gradiva nema opasnosti BE1 KONSTRUKCIJA ZGRADE - građevni materijal nezapaljiv CA1 - izvedba zgrade neznatne opasnosti CB1 Mjesto i datum: Višnjevac, srpanj 015. /7

8 .. OSNOVNI PODACI O PROJEKTIRANOJ INSTALACIJI I OPREMI Ovim izvedbenim projektom potrebno je izvesti rasvjetu u prostoru školjke bazena. Napajanje izvesti iz el. razdjelnika strojarnice RS. Razdjelnik RS napaja se iz GRO-a preko zasebnih osigurača. GRO je postojeći ormar u kojem je potrebno izraditi određene preinake za potrebe napajanja budućih trošila..3. ELEKTRIČNA INSTALACIJA STROJARNICE.3.1. Električna instalacija rasvjete, priključnica i druge opreme Električna instalacija je izabrana i postavljena u skladu sa zahtjevima i pravilima struke. Izbor opreme nije nužan samo za pravilno funkcioniranje već da se osigura pouzdanost tehničkih mjera zaštite. Za izbor tipa kabela i presjeka vodiča uzeti u obzir slijedeće: - trajno dopuštene struje - zaštita od električnog udara - zaštita od toplinskih utjecaja - zaštita od prevelikih struja - pad napona - granične temperature priključaka opreme na koju se povezuju kabeli - vanjski utjecaj Električna instalacija bazena je koncipirana tako da se iz glavnog razvodnog ormara GRO napaja razdjelnik RS, a iz istog pripadajuća rasvjeta školjke bazena. Za električni razvod primijenjen je sustav napajanja TN-C/S. Zaštitni (PE) i zaštitno-neutralni vodič (PEN) moraju biti zeleno-žute, a neutralni vodič (N) mora biti svijetloplave boje u cijeloj instalaciji. Međusobni spoj zaštitnog i neutralnog vodiča izveden je u razvodnom ormaru GRO i RS. Predviđena je zaštita od električnog udara automatskim isključenjem napajanja pomoću uređaja za nadstruju. Vodovi su dimenzionirani prema nazivnim strujama i snagama, te dopuštenom padu napona što je vidljivo iz proračuna i jednopolnih shema. Broj žila određen je prema potrebi. U zajednički rov se iznad kabela polaže i čelična pocinčana traka 5x4 mm, a iznad nje PVC traka za upozorenje. Sva el. oprema za rad bazenskog sustava nalazi se u strojarnici odnosno izvan zona 0, 1, definiranih normom HD U prostoru strojarnice nalazi se sva električna i strojarska oprema za rad bazena. Od razdjelnika RS do pojedine svjetiljke kabeli se vode u PNT cijevima na obujmicama. Kabel NYY 5x1,5mm mora biti predviđen za postavljanje u prostore sa otežanim uvjetima rada (mlazovi vode). Sklopke za rasvjetu se postavljaju pored ulaza na visinu 1.5m od gotovog poda. Svjetiljke se uključuju preko tropolnog sklopnika postavljenog u razdjelniku RS. Zaštita od električnog udara predviđena je automatskim isključenjem napajanja pomoću zaštitnog uređaja diferencijalne struje, te rastalnih i automatskih osigurača, a u skladu s HRN HD : 007 Niskonaponske električne instalacije dio: Sigurnosna zaštita Zaštita od električnog udara. Zaštita od nadstruja (kratkog spoja i preopterećenja) provodi se za svaki strujni krug osiguračima, a prema HRN HD S: 00 Električne instalacije zgrada 4. dio: Sigurnosna zaštita 43. poglavlje: Nadstrujna zaštita. Rastalni osigurači moraju biti rastalne karakteristike tipa gg, a automatski osigurači moraju biti isklopne karakteristike tipa C. U građevini se provodi glavno i dopunsko izjednačenje potencijala, a u skladu s normom HRN HD : 007 Niskonaponske električne instalacije dio: Odabir i ugradba električne opreme Uzemljenje i zaštitni vodiči. Mjesto i datum: Višnjevac, srpanj /7

9 Kod izvedbe instalacije, dakle polaganja vodova, montaže instalacijskog pribora, razdjelnica, rasvjetnih tijela i ostale opreme i dijelova električne instalacije treba obratiti pažnju na usklađenost izvedbe s ostalim izvođačima i radovima na građevini kao i pouzdanost ovješenja, postavljanja i polaganja vodova opreme i pribora (i o tome ako je potrebno izvršiti potrebna ispitivanja prema važećoj normi i izdati ispitne listove)..3.. Unutarnja rasvjeta strojarnice Nivo rasvjete u strojarnici predviđen je (vidjeti rezultate proračuna rasvjete) sa minimalnim srednjim vrijednostima osvijetljenosti od 00lx Za osvjetljenje Unutarnjih prostorija izabrane su svjetiljke: Svjetiljka nadgradna izvor fluo cijevi TL5 8W, zaštita IP66, UV stabilno polikarbonatno kućište, inox kopče, kao tip JET 8 PCc E "Indora plus". Fluo cijev T5, 8W/840, 4000h, kao tip Master TL5 HE "Philips" Svjetiljka nadgradna izvor fluo cijevi TL5 1 8W, zaštita IP66, UV stabilno polikarbonatno kućište, inox kopče, kao tip JET 18 PCc E "Indora plus". Fluo cijev T5, 8W/840, 4000h, kao tip Master TL5 HE "Philips" Rasvjetne armature se ugrađuju na strop vijcima od nehrđajućeg čelika. Svjetiljke se postavljaju nadgradno. Svjetiljke su prolazno ožičene a svaki nastavak kabela do sljedeće svjetiljke vodi se u PNT krutim cijevima..4. ZAŠTITA OD ELEKTRIČNOG UDARA Zaštita od izravnog dodira dijelova električne instalacije postignuta je na slijedeći način : - izoliranjem dijelova pod naponom - pregrađivanjem ili ugrađivanjem u kućišta - postavljanjem izvan dohvata rukom. Zaštita od neizravnog dodira dijelova električne instalacije postignuta je automatskim isključivanjem napajanja. Za automatsko isključivanje napajanja koriste se zaštitni uređaji nadstruje (visokoučinski osigurači u strujnim krugovima napojnih kabela, te automatski i instalacijski osigurači u strujnim krugovima priključnih kabela). Karakteristike zaštitnih uređaja nadstruje izabiru se na osnovu proračuna impedancije petlje kratkospojenog strujnog kruga, dopuštenog napona dodira, te dopuštenog vremena trajanja napona dodira sukladno važećim propisima. Na cijeloj instalaciji provedeno je lokalno izjednačivanje potencijala spajanjem zaštitnog vodiča na združeno uzemljenje. Primijenjen je sustav zaštite TN-C/S (neutralna i zaštitna funkcija objedinjuje se u jednom vodiču samo u jednom dijelu instalacije) Mjesto i datum: Višnjevac, srpanj /7

10 .5. ZAŠTITNE MJERE Zaštita od električnog udara na instalaciji predviđena je primjenom odgovarajućih tehničkih mjera i to: - osnovne zaštite (zaštite od direktnog dodira) i - zaštite u slučaju kvara (zaštitne od indirektnog dodira) Zaštita od direktnog dodira dijelova pod naponom na opremi i u električnoj instalaciji predviđena je upotrebom materijala, pribora, vodova i opreme u granicama nazivnih vrijednosti, kvalitete prema hrvatskim normama, pravilnom i savjesnom izradom i održavanjem opreme i elektrotehničkih instalacija. Jedan dio opreme koji je pod naponom smješten je u razvodne ormariće s ključem, a pristup imaju samo stručne i ovlaštene osobe, dok je ostali dio zaštićen izoliranjem (vodovi, rasvjeta, instalacioni pribor i drugo). Zaštita u slučaju kvara (zaštita od indirektnog dodira) u predmetnoj instalaciji provedena je automatskim isklopom opskrbe nadstrujnim uređajima (rastalnim osiguračima i zaštitnim prekidačima), što je dokazano priloženim mjerenjem nakon izvedbe. U TN-S sustavu karakteristike zaštitnog uređaja i impedancija strujnog kruga moraju se izabrati tako da u slučaju kvara zanemarive impedancije između faznog i zaštitnog vodiča ili mase (izloženog vodljivog dijela elektro opreme) bilo gdje u instalaciji, nastaje automatsko isklapanje opskrbe u utvrđenom vremenu koje ne smije biti veće od 0,4 s za strujne krugove do 3A i ne smije biti veće od 5 s za strujne krugove iznad 3A. U instalaciji je upotrjebljena dopunska zaštita pomoću strujne zaštitne sklopke za sve priključnice koje koriste nestručne osobe te uređaji za rad fontane. Nadstrujna zaštita provodi se za svaki strujni krug, a predviđena je kao zaštita vodova od struje preopterećenja i zaštita vodova od struje kratkog spoja Zaštita od preopterećenja predviđena je primjenom osigurača i zaštitnih prekidača tako da je nazivna struja zaštitne naprave uvijek veća od projektirane struje za strujni krug, a manja od podnosive struje voda i opreme priključene na vod. Zaštita od kratkospojnih struja predviđena je primjenom osigurača i zaštitnih prekidača tako da osigurava prekidanje kratkospojne struje prije nego ta struja prouzrokuje opasnost od toplinskih i mehaničkih djelovanja u vodičima i spojevima. Dimenzioniranje vodova je izvršeno prema strujnom opterećenju u ovisnosti o vršnoj snazi i faktoru snage. Predviđeno je zaštitno izjednačenje potencijala tako sa su na temeljni uzemljivač preko glavne sabirnice za izjednačenje potencijala spojeni svi strani vodljivi dijelovi, neutralna i zaštitna sabirnica instalacije, sustav zaštite od munje. U razdjelnicama su predviđene zasebne sabirnice za zaštitne i nul-vodiče. Nulti i zaštitni vodič ne smiju biti nigdje međusobno spojeni, osim u razdjelnicama. Zaštitno uzemljenje ostvaruje se tako da su svi dostupni vodljivi dijelovi opreme i uređaja povezani na zaštitno uzemljenje pomoću zaštitnog vodiča (PE) u priključnom vodu. Žile u vodovima, u električnom razvodu, označene su bojama i žila s svjetlo-plavom bojom izolacije obvezno se mora koristiti za nulti vodič, a zeleno-žute boje izolacije za zaštitni vodič. Zaštita od toplinskog djelovanja izvodi se prema normi HRN HD S1:1999 i to: - zaštita od zapaljenja, izgaranja ili razgradnje materijala - zaštita od opekotina - zaštita od slabljenja sigurnog rada ugrađene opreme (pregrijavanje) Zaštita od požara je osigurana smještajem dijelova opreme pod naponom u kućišta koja moraju izdržati najvišu temperaturu koju može proizvesti elektrotehnička oprema. Oprema je odabrana i dimenzionirana tako da ne može dostići površinske temperature koje bi mogle prouzročiti požarnu opasnost na susjedne materijale. Zaštita od opekotina je osigurana tako da pristupačni dijelovi koji su na dohvat ruke ne smiju doseći temperaturu koja bi uzrokovala opekotine i moraju odgovarati temperaturnim granicama određenim u tablici. Mjesto i datum: Višnjevac, srpanj /7

11 Pristupačni dijelovi Materijal pristupačne površine Najviša temperatura C Sredstvo rada metal 55 koje se drži u ruci nemetal 65 Dijelovi koji se dodiruju metal 70 ali se ne drže rukom nemetal 80 Dijelovi koji se ne dodiruju metal 80 u redovnoj uporabi nemetal 90 Zaštita od prenapona provodi se u skladu sa normom HRN HD Električna instalacija se opskrbljuje električnom energijom podzemnim kabelskim vodom koji ne uključuje nadzemne vodove. Zaštita od elektromagnetskih smetnji (EMI) provodi se u skladu sa normom HRN CLC/R64-004:003. Mjere koje se poduzimaju protiv električnih i magnetskih utjecaja na električnu opremu: Sva električna oprema mora udovoljiti odgovarajućim zahtjevima elektromagnetske kompatibilnosti Kod paralelnog vođenja energetskih i elektroničkih vodova mora se osigurati odgovarajuće odjeljivanje (razmak ili zaslanjanje), a križanje treba izvesti pod pravim kutovima. Odabirom zajedničke staze za razvođenje vodova različitih sustava izbjegnuto je formiranje induktivnih petlji. U električnoj instalaciji primijenjen je sustav TN-C/S..6. NAPOMENA Sve radove izvesti stručnom radnom snagom uz primjenu pravila zaštite na radu u skladu s važećim tehničkim propisima i internim propisima distributera, te uz korištenje zaštitnog pribora i opreme. Izvođač radova dužan je prije početka radova proučiti i pridržavati se ove tehničke dokumentacije, a za eventualne izmjene i dopune od predviđenih rješenja pribaviti prethodnu suglasnost projektanta i nadzornog inženjera. U toku izvedbe (i prije početka radova) potreban je dogovor između izvođača radova i stalna koordinacija za vrijeme trajanja radova na objektu. Investitor je nakon preuzimanja objekta i instalacije dužan odrediti odgovorno osoblje koje će se dalje brinuti za ispravnost, funkcionalnost i sigurnost instalacije u eksploataciji. Projektant: U Višnjevcu, srpanj 015. godine. Ratko Radaković, mag.ing.el. Mjesto i datum: Višnjevac, srpanj /7

12 INVESTITOR: OPĆINA KNEŽEVI VINOGRADI, HRVATSKE REPUBLIKE 3, KNEŽEVI VINOGRADI, OIB: GRAĐEVINA: Olimpijski bazen 50/5m LOKACIJA: Kneževi Vinogradi, na k.č.br. 97 k.o. Kneževi Vinogradi VRSTA PROJEKTA: Izvedbeni projekt faza 1 BROJ PROJEKTA: R-05-14/IZP (1. faza) 3. PRORAČUNI Mjesto i datum: Višnjevac, srpanj /1

13 3.1. DIMENZIONIRANJE VODOVA Proračun strujnog opterećenja vodova Presjeci svih vodova tako su određeni da je uvijek zadovoljen uvjet (HRN HD S: 00 Električne instalacije zgrada 4. dio: Sigurnosna zaštita 43. poglavlje: Nadstrujna zaštita): I B I n I Z uvjet1 I 1.45I Z uvjet gdje su: I B (A) struja tereta za koju se vod predviđa I Z (A) dopuštena struja voda I n (A) nazivna struja zaštitnog uređaja I (A) struja koja osigurava pouzdano djelovanje zaštitnog uređaja: Struja tereta određena je pomoću instalirane snage koju vod prenosi, prema relaciji: - za 3-fazno opterećenje: I B Pv 3 U cos - za 1-fazno opterećenje: I B U f Pv cos gdje su: Pv (W) vršna snaga U (V) napon (1-fazno 30V; 3-fazno 400V) cosφ faktor snage. Dozvoljena struja I Z određena je prema HRN HD S: 00 Električne instalacije zgrada 5. dio: Odabir i ugradba električne opreme 5. poglavlje: Sustavi razvođenja (vodova i kabela) 53. odjeljak: Trajno podnosive struje (odnosno prema uputstvu proizvođača) a ovisno o tipu električnog razvoda Rezultati za karakteristične strujne krugove dani su tablično (TABLICA 1.). Iz dobivenih rezultata vidljivo je da svi presjeci zadovoljavaju s obzirom na strujno opterećenje u skladu sa odredbama gore navedenih tehničkih propisa, te da je predviđena tehnička zaštita pravilno odabrana. Mjesto i datum: Višnjevac, srpanj /1

14 3.1.. Kontrola pada napona Pad napona za svaki strujni krug rađen je prema relacijama: za 1-fazne strujne krugove: u 00 Pv l r U f 00 Pv l u S U f 00 Pv l 56 S 30 Uvrštenjem i izračunom konstanti u formuli, slijedi: Pv l u 56 S 30 Pv l (%) 14,8 S za 3-fazne strujne krugove: 100 Pv l u ( r x tg) U 100 Pv l 100 Pv l u S U 56 S 400 Uvrštenjem i izračunom konstanti u formuli, slijedi: Pv l u 56 S 400 Pv l (%) 89,6 S U gornjim formulama je: u (%) pad napona Pv (W) vršna snaga l (m) dužina voda r (Ώ/km) jedinični otpor voda x (Ώ/km) jedinična reaktancija voda U (V) nazivni napon Uf (V) fazni nazivni napon cosφ faktor snage tgφ tangens kuta snage S (mm ) presjek vodiča γ (Sm/mm ) specif. vodljivost (za bakar γ =56, za aluminij γ =36). Pad napona računat je po dionicama, a ukupni pad napona dobiven je zbrajanjem padova napona pojedinih dionica. Prema normi HRN HD _01 dopušteni pad napona između početka instalacije potrošača i opreme treba biti ne veći od 3% za rasvjetu i 5% za ostalu el. opremu, nazivnog napona instalacije. Rezultati proračuna prikazani su tablično (TABLICA 1), a iz njih proizlazi da su svi padovi napona manji od dopuštenih. Mjesto i datum: Višnjevac, srpanj /1

15 Kontrola efikasnosti zaštite od previsokog napona dodira Zaštita od indirektnog udara predviđena je automatskim isključenjem napajanja, prema HRN HD : 007 Niskonaponske električne instalacije dio: Sigurnosna zaštita Zaštita od električnog udara. U instalaciji je predviđen električni razvod tipa TN-S Automatsko isključenje napajanja vrši se i pomoću rastalnih osigurača (karakteristike gg) i automatskim osiguračima karakteristike C. Pri kvaru zanemarive impedancije između faznog vodiča (L) i zaštitnog vodiča (PE), za svaki strujni krug moraju biti zadovoljeni slijedeći uvjeti: t i t d I a I k = U Z S 0 k Kod primjene elektromagnetskih okidača, podešena struja zaštite I z mora biti: I k I z 1,5 a pri tome je: t i I K I z I a Z S U 0 k - vrijeme isključenja - struja kvara - podešena struja zaštite elektromagnetskog okidača (motorske zaštitne sklopke) - struja koja osigurava isklapanje u dozvoljenom vremenu - impedancija petlje kvara - nazivni napon prema zemlji -faktor umanjenja (=0,8) koji obuhvaća nepoznatu impedanciju mreže Dozvoljeno vrijeme isključenja je: Sustav 50V < U o 10V s 10V < U o 30V s 30V <U o 400V s U o > 400V s a.c. d.c. a.c. d.c. a.c. d.c. a.c. d.c. TN 0,8 Napomena 1 0,4 5 0, 0,4 0,1 0,1 TT 0,3 Napomena 1 0, 0,4 0,07 0, 0,04 0,1 Kad se u TT sustavima isklop postiže nadstrujnom zaštitnom napravom, a svi strani vodljivi dijelovi u instalaciji su spojeni na zaštitno izjednačivanje potencijala, smiju se uporabljati najveća isklopna vremena za TN sustave. U o je nazivni napon linijskog vodiča prema zemlji izmjenične struje (a.c.) ili istosmjerne struje (d.c.) NAPOMENA 1 Isklop se može zahtijevati iz drugih razloga osim zaštite od električnog udara. NAPOMENA Kad se isklop postiže s RCD-om vidi napomenu iz , napomenu 4 iz i napomenu iz b). U TN sustavima isklopno vrijeme koje ne prelazi 5s dopušta se za razdiobne (distribucijske) strujne krugove i za strujne krugove koji nisu obuhvaćeni u Rezultati za najnepovoljnije strujne krugove prikazani su tablično (TABLICA 1.), a iz njih je vidljivo da su vremena isključenja manja od dopuštenih, pa će zaštita biti djelotvorna. Mjesto i datum: Višnjevac, srpanj /1

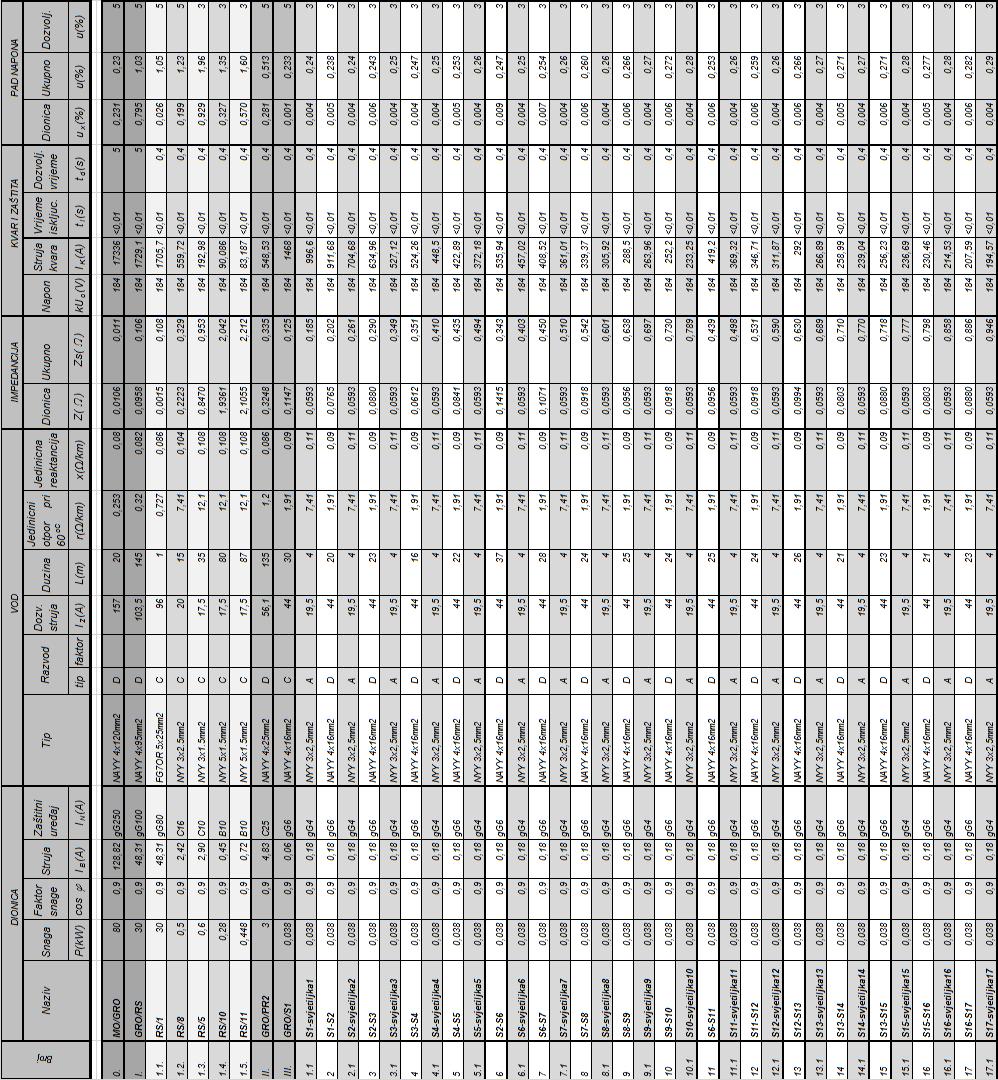

16 TABLICA 1. PRORAČUN VODOVA I EFIKASNOSTI ZAŠTITE Mjesto i datum: Višnjevac, srpanj /1

17 INVESTITOR: OPĆINA KNEŽEVI VINOGRADI, HRVATSKE REPUBLIKE 3, KNEŽEVI VINOGRADI, OIB: GRAĐEVINA: Olimpijski bazen 50/5m LOKACIJA: Kneževi Vinogradi, na k.č.br. 97 k.o. Kneževi Vinogradi VRSTA PROJEKTA: Izvedbeni projekt faza 1 BROJ PROJEKTA: R-05-14/IZP (1. faza) 4. NACRTI Mjesto i datum: Višnjevac, srpanj /1
