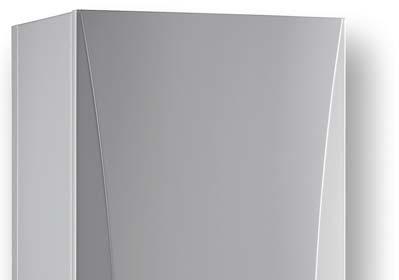

1 LUNA HT LUNA HT :kotao samo za grejanje 45 kw LUNA HT :kotao samo za grejanje 55 kw LUNA HT :kotao samo za grejanje 65 kw LUNA HT :kotao samo za grejanje 85 kw LUNA HT :kotao samo za grejanje 100 kw

2 LUNA HT Standard: DIN 4702 T8 Gas : G.20 Emisija(mg/kW) potražnja po merenjima Efikasnost% po merenjma VP 112 RAL UZ61 CO NOx CO NOx CO NOx /30 C 109,8 75/60 C 104,2

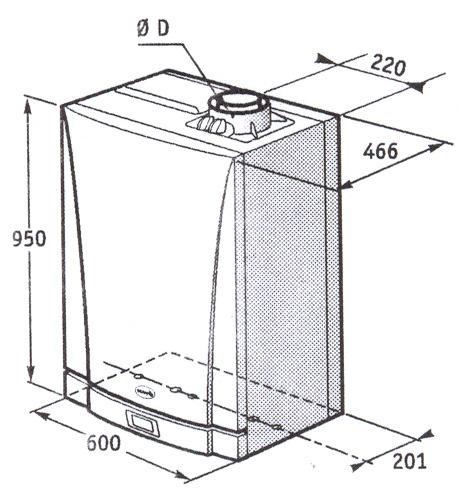

3 LUNA HT 45, 55, 65, 85 & 100 kw

4 LUNA HT residential 45, 55, 65, 85 & 100 kw Funkcionalni dijagram 1 ispustni ventil kotla 2 manometar 3 sifon 4 NTC senzor centralnog grejanja 5 sigurnosni termostat od 105 oc 6 gasni ventil 7 izmenjivač 8 jonizaciona elektroda 9 gorionik 10 elektroda paljenja 11 prenosnik mešavine gasa i vazduha 12 mešač sa venturijem 13 gasna membrana 14 ventilator 15 dimni termostat 16 koaksijalni priključak 17 automatski ozračivač 18 dimni cevovod 19 Senzor pritiska vode

5 DISPLEJ I SIMBOLI TASTERI Isklj/uklj. Taster TSV Taster za podešavanje temperature centralnog grejanja Taster za podešavanje temperature TSV Taster za resetovanje Taster ulaza u program i odabranje IKONI NA DISPLEJU Radnja tople sanitarne vode Radnja centralnog grajanja Radnja u automatskom režimu Radnja na većoj temperaturi Radnja na manjoj temperaturi Taster ulaza u program i odabranje Isključeno stand by Programiranje parametara može se odraditi na 3 nivoa: 1 - KORISNIK (P) 2 - MONTER (H) 3 - SERVIS (O) Taster podešavanja parametara Taster podešavanja parametara Ponovno pokazivanje podataka Izabranje režima rada centralnog grejanja Spoljna temperatura Plamen prisutan Kvarovi koji se resetuju beleška : svaki veći nivo sadrži podatke nižeg nivoa. Da bi ušli u servisni nivo potrebna je lozimka. Ovaj nivo dopušta promene svih parametara kotla.

6 OPIS Korisničkog NIVOA Korisnik može uraditi sledeća podešavanja: a) Pritiskom na dugmad na kontrolnoj tabli - Namestiti temteraturu TSV i grejanja; - Odabrati jedan od režima rada kotla (standby-smanjena-nominalna-automatska); - Prikazivanje spoljne temperature (ako je spoljna sonda postavljena) i temperature TSV - restirati kotao u slučaju neke greške b) pritiskom na dugme odabranje i promena programa " : - podesiti vreme na displeju; - podesiti minimalnu temperaturu TSV kada kotao radi na smanjenom režimu - podesiti dnevni program rada TSV i grejanja - resetirati dnevne programe; - podesiti automatsku promenu Leto-Zima. Da bi podesili gasni ventil moguće je aktivirati funkciju podešavanja da bi regulisali snagu kotla sa minimalne (0%) vrednosti do maksimalne (100%). Postupiti prema : - pritisni dugmad u isto vreme,dok se ne pojavi na displeju pored simbola (odprilike 6 sekundi). - Pritisni dugmad da bi podesili brzinu ventilatora na minimalnoj i maksimalnoj grejnoj snazi (%PWM). - da lako podesimo minimum i maksimum grejanja pritiskom na dugmad (vidi uputstvo kotla). -Kotao radi sa prioritetom grejanja. - pritisni jedan od dugmadi da bi završio.

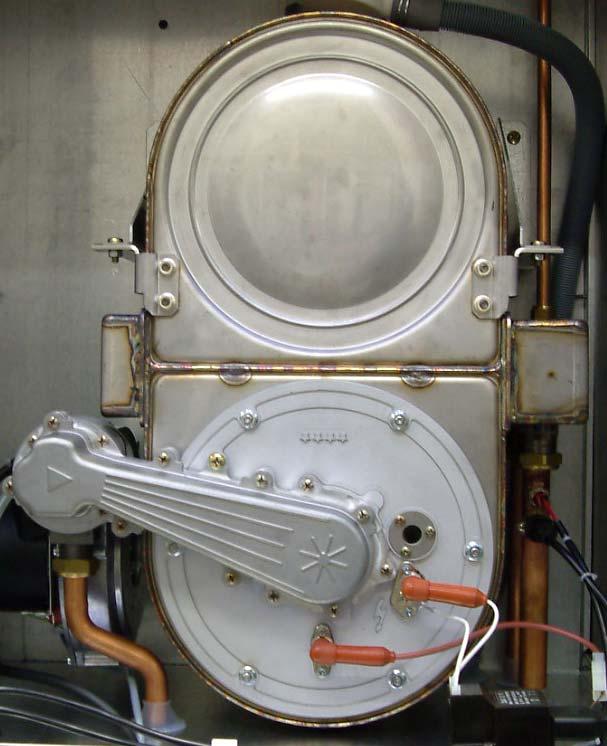

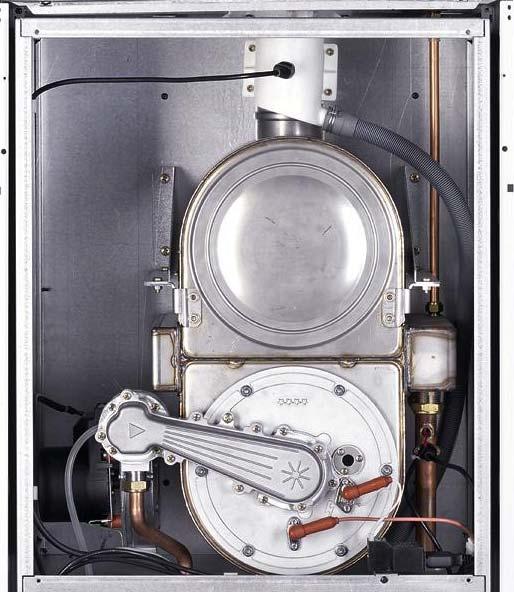

7 Grupa sagorevanja Dimni termostat 75 C Cev odvoda kondenzata Dupli Z Izmenjivač Elektroda paljenja Ventilator Jonizaciona elektroda Gasna lula Upaljač

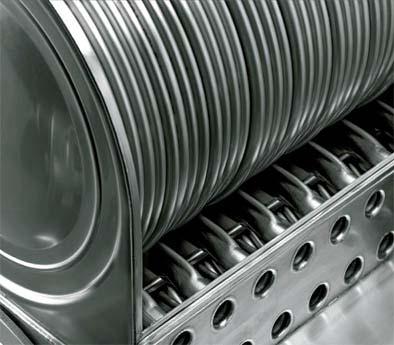

8 IZMENJIVAČ Velika površina izmenjivača Svaki namotajni element ima veliku izmenjivačku površinu od 0.15 mq., koja je idealna za gondenzaciju dimnih gasova. Mala toplotna inercija Zahvaljući i maloj količini ini vode (0,35 litara) namotajni elemenat daje veoma brzu zagrejanost.

9 IZMENJIVAČ LUNA HT kw Izmenjivači su isti kao kod kotlova POWER HT i

10 IZMENJIVAČ - funkcija Izmenjivač toplote sa komorom sagorevanja i zonom kondenzacije Ulaz hladne vode (30-60 C) Izlaz tople vode (50-80 C) Gorionik Deflektor Rupa odvoda kondenzata

11 DUPLI Z IZMENJIVAČ TOPLOTE - Proizvedeno od strane Giannoni France napravljen od nerđajućeg čelika 316 L; - Komponenti u promenjivim formama: različita izlazna snaga sa promenom broja elementa ; - Odsutnost zavarivanja unutar komore sagorevanja ULAZ VODE IZLAZ VODE

12 DUPLI Z TEHNIČKI PRIKAZ D Odvod dima H Ulaz hladne vode Izlaz tople vode 7+3 Elementa Odvod kondenzata L Zazor između ulaza i izlaza

13 GORIONIK Lc Gorionik : FURIGAS Materijal: INOX AISI 316 L Mogućnost korišćenja podjednako i sa prirodnim gasom i G31. Dužina Lc se povećava sa snagom Model LUNA HT LUNA HT LUNA HT Lc (mm) ,2 261

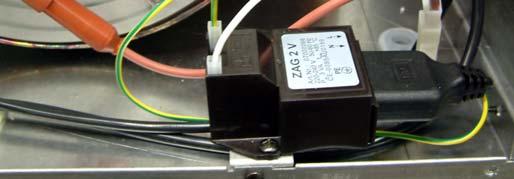

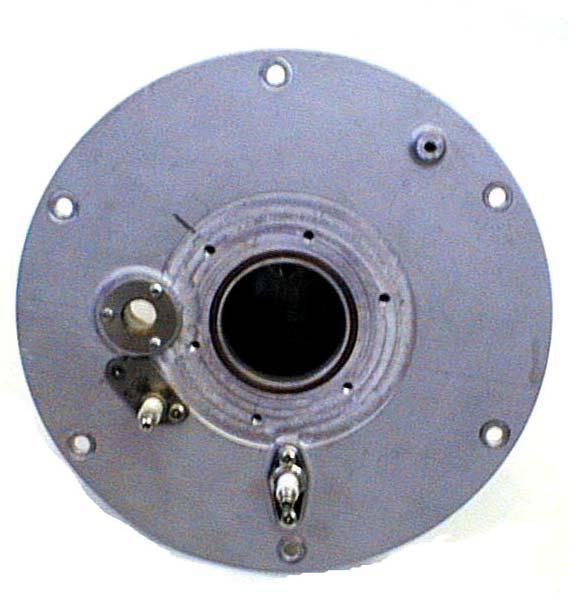

14 ELEKTRODE Elektroda paljenja Elektroda jonizacije Jonizaciona elektroda je postavljena niže da bi ona mogla isključiti kotao u slučaju da se odvod kondenzata začepi. Dakle, ako bi se odvodna cev začepio, komora sagorevanja bi bio poplavljen kondenzatom, a to bi oštetio gorionik. ANSTOSS upaljač

15 SAKUPLJAČ DIMA I SIFON EPDM zaptivač Ø 80mm Sakupljač kondenzata je napravljen od stabilizovanog polipropilena za visoku temperaturu, otporna na kiselinski kondenzat (ph 3). Sifon je napravljen od polipropilena, identična je onim na Luna HTE kotlovima. Odvodi kondenzate iz komore sagorevanja i sakupljača.

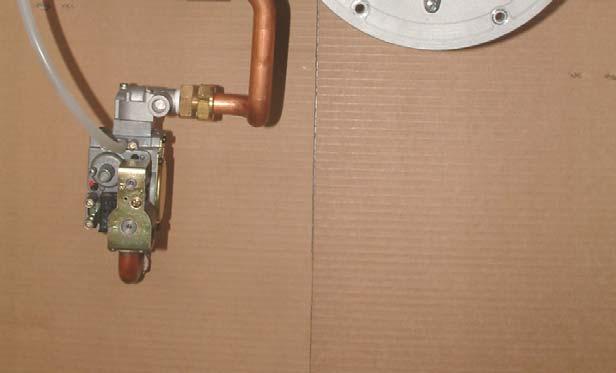

16 GASNA GRUPA I KONTROLE Gasna membrana Ventilator Prenosnik (vazduh/gas ) Upravljač gasnog ventila Ulaz vazduha Ulaz gasa Gasni ventil SIT mod. 848

17 VENTILATOR- MEŠAČ - VENTURI Mešač Delovi venturija Ventilator Zaptivači Prenosnik

18 VENTURI SKLOP MODEL Venturi Ø (mm) Membrana Ø (mm) LUNA HT ,5 LUNA HT LUNA HT LUNA HT ,5 LUNA HT ,5

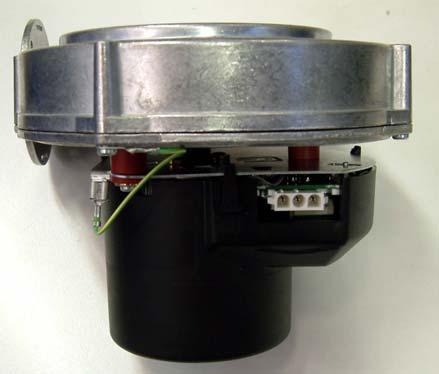

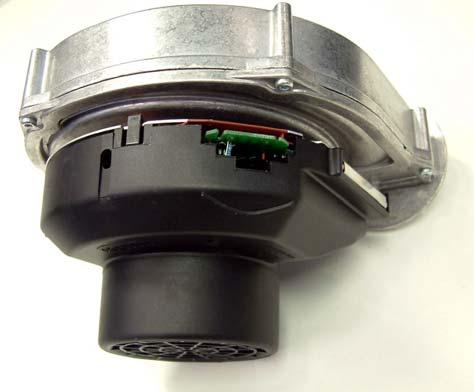

19 VENTILATOR Ulaz vazduha - Proizvodi E.B.M. - Napajanje 230 V AC; snaga122 W - Štampana ploča upravlja fazama prema PWM signalu Konektor napajanja 230V Izlaz vazduha PWM-Konektor HALL senzora

20 VENTILATORSKA SKLOPKA - MEŠAČ - VENTURI LUNA HT kw Venturi HONEYWELL model L-LM (koristi se u POWER HT) 85 kw: VENTILATOR EBM model RG 148/ (isti za modele POWER HT ) 102 Kw: VENTILATOR EBM model RG 148/ (novi VENTILATOR)

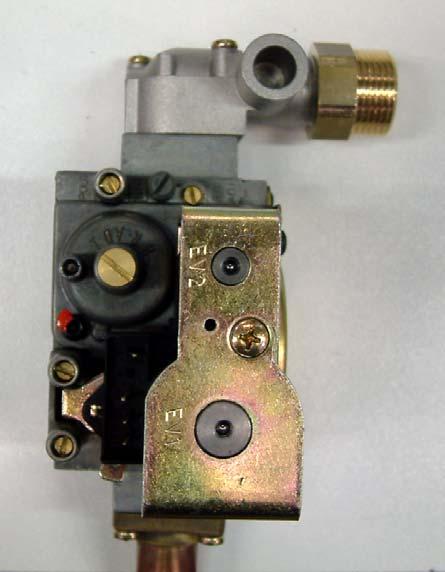

21 GASNI VENTIL LUNA HT kw Gasni ventil SIT model 822 NOVAMIX (korišćen u POWER HT) Membrana je na ventilu. Membrana gasa G20 - G25 Membrana gasa G31 85 kw kw 11,5 mm 7,5 mm

22 GASNI VENTIL (Sit Sigma ) OFF SET (K): Razlika između pritiska gasa i pritiska vazduha sagorevanja [P vazduh]. Regulacija se vrši preko šrafa (K) na gasnom ventilu OFF SET = [P gas] - [P vazduh]. TROTTLE (V): Podesivi reducir protoka.regulacioni urađaj koji dopušta podešavanje protoka gasa prema potrebama vazduha sagorevanja. Regulacija ovog parametra se vrši na vijku (V) na gasnom ventilu. (hexagonalni šraf) PL (P OUT ) VIJAK (V) MAKS: Gasni pritisak Izlaz gasa TAČKA MERENJA PRITISKA (PL): pritisak ulaznog vazduha sa ventilatora. TAČKA MERENJA PRITISKA (PI): Ulazni pritisak gasa. OFF SET (K) MIN. Gasni pritisak TAČKA MERENJA PRITISKA (P OUT ): Pritisak gasa na gorioniku P TAČKA MERENJA PRITISKA (P): mesto za OFFSET merenje.. PI Ulaz gasa

23 promena gasa Ako se uređaj prešteiuje sa zemnog gasa na propan (LPG), sledeće postupke moramo izvršiti pre kalibracije gasnog ventila. 1. Zavrnuti vijak (V)za podešavanje na gasnom ventilu prema kazaljki na satu onoliko krugova koliko je prikazano u tabeli ispod.. 2. Podesiti parametre 608 and 611. (u ovom slučaju oni imaju istu vrednost za Zemni gas i propan (LPG)). Model kotla Šraf za vrtanje (V) H608 % parametar Gas G20 Gas G31 H611 obr/m parametar Gas G20 Gas G31 LUNA HT LUNA HT ¾ LUNA HT ¾ LUNA HT ¾ LUNA HT ¾

24 podešavanje gasnog ventila PODEŠAVANJE: 1. Pritisni dugmad zajedno dok sa ne pojavi na displeju strelica pored simbola (odprilike 6 sekundi.) 2. Pritiskom na dugmad se podešava broj obrtaja ventilatora na minimalnoj i maksimalnoj snazi kotla (%PWM). [da bi podešavanje brže išlo dugme pritisnemo pojedinačno]. 3. Pritiskom na jedan od tastera napuštamo podešavanje. Merni otvor

25 podešavanje ventila Podešavanje nominalne snage (Pmax): Na maksimalnom režimu rada proveriti količinu CO 2 izmereno u izduvnim gasovima i uporediti sa datim u tabeli. Ako je potrebno, podesiti vijak (v) na gasnom ventilu.okretanjem u suprotnom smeru od kazaljke na satu, se smanjuje CO 2 a u smeru kazaljke se povećava količina. Podešavanje smanjene snage: (Pmin): Na minimalnom režimu rada proveriti količinu CO 2 izmereno u izduvnim gasovima i uporediti sa datim u tabeli. Ako je potrebno podesiti vijak(k) na gasnom ventilu. Okretanjem u smeru kazaljke na satu se povećava CO 2 a u suprotnom smeru se smanjuje količina.

26 COMMISSIONING : gas conversion Promena gasa: LUNA HT kw Proveriti da li je membrana pravilno ugrađena Podesiti broj obrtaja (obr/min) i pwm (%) VENTILATORA,na minimalnoj i maksimalnoj eksploataciji toplote Podesiti vrednost CO2 prema tabeli CO2 (%) Qt maksimum CO2 (%) Qt minimum 85 kw kw G20 - G25 G31 8,7 10,2 8,4 9,8 Tipologia scarico coassiale ø110/160 Lunghezza scarichi da 0 m a 2 m 85 kw 102 kw (grupa H) 102 kw (grupa E) Vrsta gasa G20-G25 G31 G20-G25 G31 G20-G25 G31 Maksimum Minimum Accensione rpm pwm% rpm pwm% rpm pwm% , ,

27 BEZBEDNOSNI UREĐAJI 1 -Sigurnosni termostat: Senzor postavljen na cevi izlaza; uređaj isključuje gorionik u slučaju pregrevanja primarnog kruga, u ovoj situaciji kotao se blokira. -Dimni termostat: Senzor postavljen na sakupljaču dima. Isključuje gorionik u slučaju da izduvni gasovi prekorače temperaturu od 90 C. Pritiskom na RESET taster uređaj možemo ponovno vratiti u funkciju. -Elektroda za detekciju plamena: Garantuje bezbedan rad u slučaju nestanka gasa i ako se odvod kondenzata začepi

28 BEZBEDNOSNI UREĐAJI 2 - Uređaj protiv smrzavanja: Štampana ploča raspolaže sa funkcijom protiv smzavanja. Kotao se uključi kad se unutrašnja temperatura glavnog voda smanji ispod 5 C i zagrejava do 30 C. - Dodatno cirkulisanje pumpe: Dodatno cirkulisanje pumpe je 3 minute posle isključenja gorionika nakon reagovanja sobnog termostata; samo za grejanje - Sistem protiv blokade pumpe: Kada je kotao isključen(off pozicija) više od 24 sata pumpa automatski krene, i radi 10 sekundi - Senzor pritiska vode : Uređaj dopušta paljenje kotla samo ako je pritisak u sistemu veća od 0.5 bara. Senzor pritiska CEME - calibration 0,5 ± 0,1 bar - differential 0,15 0,4 bar

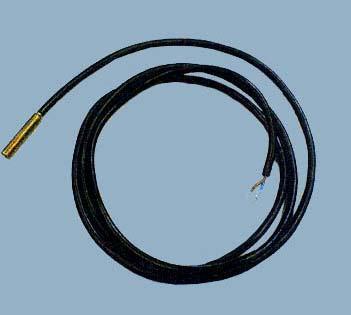

29 NTC SENZORI Senzori kotla: SO10057 Senzor vode akumulacionog bojlera: SO10038 ß = 3977 ± 0,75% 10 kω ± 3% at 25 C

30 SIEMENS LMU54 ŠTAMPANA PLOČA (polarizovana) DISPLEJ AGU M2 OCI 420 -Senzor temperature cantralnog grejanja (NTC) - Senzor pritiska vode - Upaljač -GASNI ventil - Termostat dimnih gasova - Sigurnosni termostat - Jonizaciona elektroda - Napajanje ventilatora Kontrola ventilatora M3 Na L, N i uzemljenje M1 mrežnog priključka

31 SIEMENS LMU54 ŠTAMPANA PLOČA - povezivanje

32 KUTIJA ELEKTRONIKE Poklopac elektronike M1 Mrežni priključak sa osiguračem M1 M2 M2 mrežni priključak M3 Mrežni priključak

33 MREŽNI IZLAZI-REDNE STEZALJKE Osigurač Faza, nula i uzemljenje (230V) NTC senzor TSV (U verzijama samo za grejanje) Spoljni senzor QAC34 Termostat podnog grejanja Pumpa izmenjivača (230V) Sobni termostat Daljinsko upravljanje QAA73 M1 M3 Pumpa centralnog grejanja Prekidač pritiska Pumpa TSV

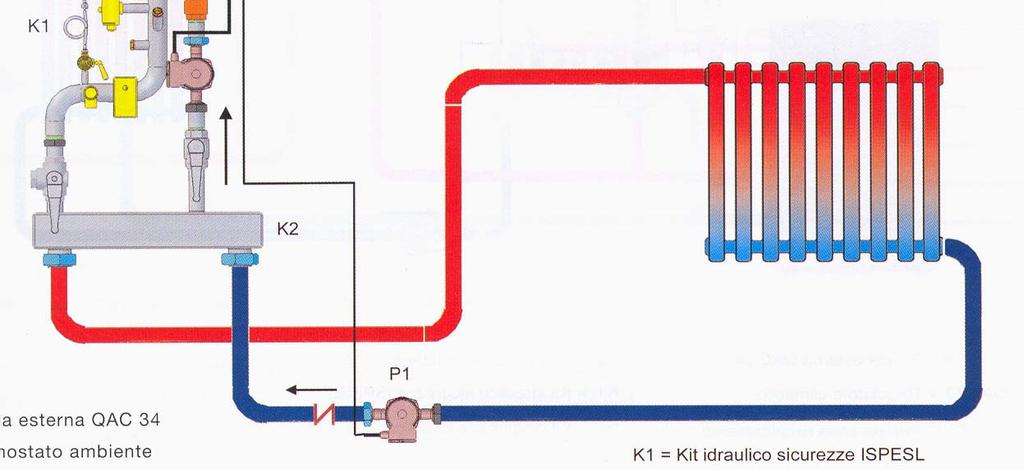

34 povezivanje 1 VISOKOTEMPERATURNI JEDNOZONSKI SISTEM SAMO ZA GREJANJE P1 P2

35 povezivanje 1 Pumpe imaju sledeće karakteristike: 230 V AC, 50 Hz 1 A max cos φ > 0.8 Minimalni kapacitet: LUNA HT = 2100 l/h LUNA HT = 1900 l/h * LUNA HT = 1200 l/h * LUNA HT = 1000 l/h * LUNA HT = 1000 l/h Sa pritiskom vode u sistemu bar. KOTLOVSKA PUMPA PUMPA GREJNOG KRUGA

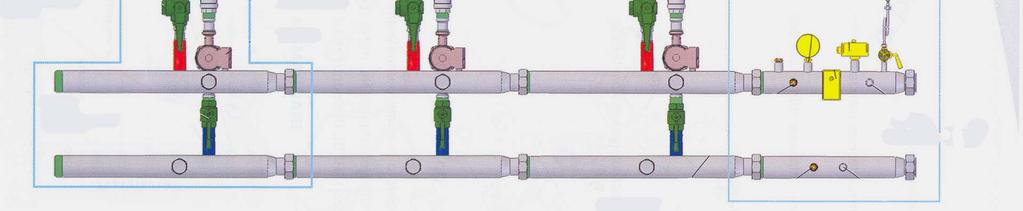

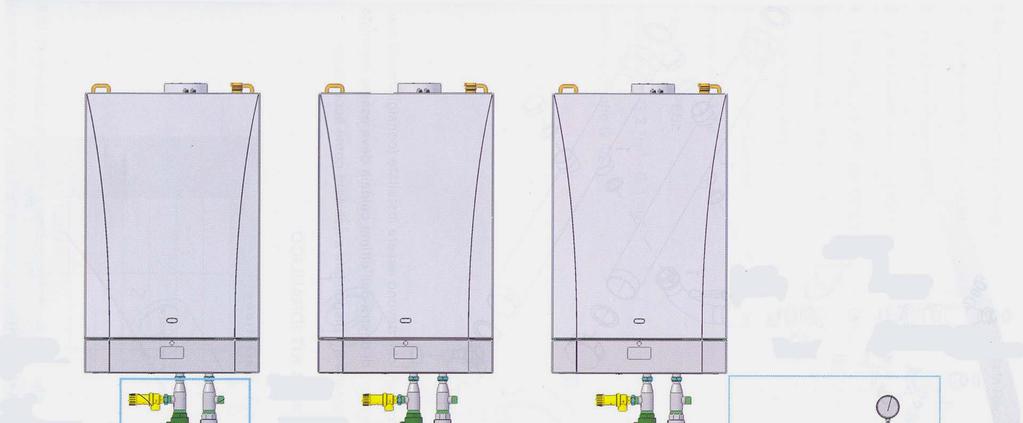

36 KASKADNI SISTEMI

37 PRIBORI KASKADNOG SISTEMA Priključni pribor DIMOVODA HIDRAULIČNI pribor
