Projekat betona. Vježbe, Pripremili: Doc.dr. Merima Šahinagić-Isović Asis. Marko Ćećez

Transcript

1 Projekat betona Vježbe, Pripremili: Doc.dr. Merima Šahinagić-Isović Asis. Marko Ćećez

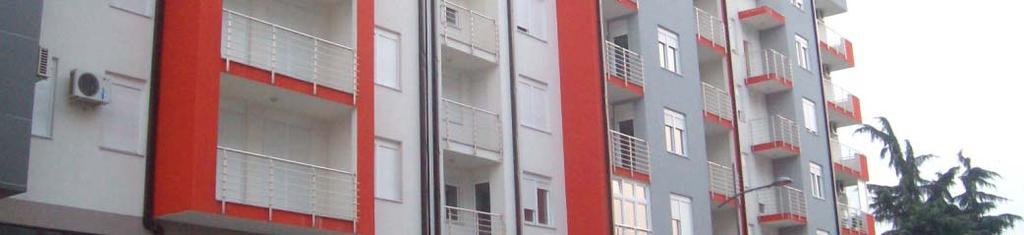

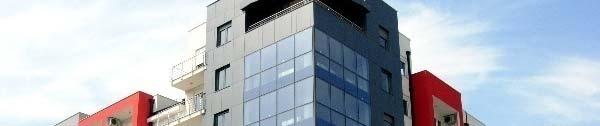

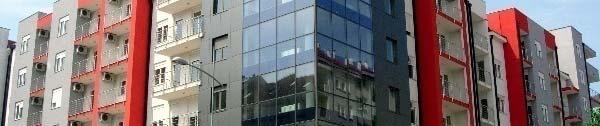

2 Opis objekta Poslovno stambeni objekat Spratnost: Su + Pr Pk Neto površina objekta 6277,54 m 2 Dati osnovne podatke o konstrukciji objekta prema Arhitektonskom projektu i Projektu konstrukcije

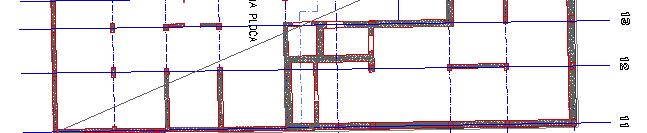

3 Opis objekta Priložiti nacrte konstrukcije

4 Količine betona Izračunati količine betona za sve elemente konstrukcije: 1. POZ SU (Suteren) MB20 Temeljna ploča č (d = 50cm) Betoniranje AB temeljne ploče na koti -2,80m, debljina ploče 50cm. Ukupna površina P = 422,80 m 2 Količina betona V = 0,50 422,80 = 211,40 m 3 Stubovi (na koti -2,80m dio sa h = 2,50m) Pravougaoni stubovi (POSS2) 25/40 Pravougaoni stubovi (POSS3) 25/60 POS S2(49 kom) =49m 0,25 0,4 49 4,9m 2 POS S3(2 kom) 0,25 0,6 2 = 0,3m 2 Količina betona (0,3 + 4,9) 2,50 = 13,00m 3

5 Količine betona Rekapitulacija količina AB ploča 92,522 MB 30 Etaža SUTEREN PRIZEMLJE I SPRAT Pozicija -opis Količine (m 3 ) Zahtjevani uslovi Betonska ploča kao podloga 82,54 MB 20 Temeljna AB ploča 211,4 MB30 AB stubovi 13 MB 30 AB zidovi 30,025 MB 30 AB stepenište 3,58 MB 30 AB grede 1,67 MB 30 AB sklonište 47,63 MB 40 AB ploča 99,5 MB 30 AB stubovi 18,36 MB 30 AB zidovi 28,448 MB 30 AB stepenište 14,235 MB 30 AB grede 4,88 MB 30 II SPRAT III SPRAT IV SPRAT AB ploča 92,522 MB 30 POTKROVLJE AB stubovi 13,25 MB 30 AB zidovi 28,448 MB 30 AB stepenište 9,716 MB 30 KROVNA AB grede 31 3,1 MB 30 PLOČA AB stubovi 13,25 MB 30 AB zidovi 28,448 MB 30 AB stepenište 9,716 MB 30 AB grede 3,1 MB 30 AB ploča 92,522 MB 30 AB stubovi 13,25 MB 30 AB zidovi 28,448 MB 30 AB stepenište 9,716 MB 30 AB grede 3,1 MB 30 AB ploča 92,522 MB 30 AB stubovi 13,25 MB 30 AB zidovi 28,448 MB 30 AB stepenište 9,716 MB 30 AB grede 3,1 MB 30 AB ploča 92,522 MB 30 AB stubovi 13,51 MB 30 AB zidovi 25,565 MB 30 AB stepenište 16,945 MB 30 AB grede 3,1 MB 30 AB ploča iznad Pk 78,29 MB30 AB ploča 27,863 MB 30 Ukupna količina betona: V= 1401,18 m 3

6 Definisanje kategorija, klasa i vrsta betona Kategorije betona B.II - svi konstruktivni elementi Klase betona Beton klase A kod koga je uslovljena samo marka betona MB 20 Beton klase B kod koga je uslovljena samo marka betona MB 30 Beton klase C kod koga je uslovljena samo marka betona MB 40

7 Definisanje kategorija, klasa i vrsta betona Vrste betona Prema odredbi člana 10 BAB 87, nominalno najkrupnije zrno agregata se određuje na osnovu slijedećih uslova: 1. D max d/4, d - najmanja dimenzija presjeka betonskog elementa 2. D max d/3, d - debljina ploče betonskog og elemanta ee 3. D max 1.25 e min, e min - najmanji čist razmak šipki armature u horizontalnom redu

8 Određivanje D max Temeljna ploča MB 30; RA 400/ Dmax d/3=50,00/3= 00/3 16,6767 cm = 166,7 mm 3. Dmax 1,25 emin=1,25 6,1=7,625 cm = 76,25 mm Efekat rešetke: Dmax E r = ρ S a b 6,1 5,3 ρ = = = = 1,418cm = 14,18mm O 2 a b 2 6,1 5,3 ( + ) ( + ) prirodni agregat (sa zaobljenim zrnima) 1.4 x 1,418 = D max ; D max =1985cm=195mm 1,985 = 19,5 mm Usvojeno (po kriterijumima): D max = 16 mm Trofrakcijski agregat

9 Određivanje D max Stubovi MB30; RA 400/500 D max d/4 = 25/4 = 6,25cm = 62,5 mm D max 1,25 e min = 1,25 6,225 = 7,78 cm = 77,8 mm Efekat zida: V = ( ,9 2 π / ,8 2 π / 4) V = ,01 = 95915,08 cm 3 S = ( ) 25) ,9 π 13 1 π π ,8 π S = 22760,38 cm 2 D max E z R = E z V/S (E z = 0,9) D max 0, ,08/22760,38 = 3,79 cm = 37,90 mm Usvojeno (po kriterijumima): D max = 31,5 mm Četvorofrakcijski j agregat g

10 Određivanje D max Pored uslova koje propisuje član 10. BAB-a 87 za takav, pumpani beton držati se i slijedećih uslova: D max Ø/3, Ø -prečnik č cijevi i pumpe, pri Ø>100mm D max 0,25 Ø, Ø-prečnik cijevi pumpe, pri Ø 100mm Prečnik cevi autopumpe Ø=120mm D max 120/3 40,0 mm. Zaključuje č j se da je nominalno najkrupnije zrno agregata za pumpani beton D max =31,5 mm - četvorofrakcijski agregat.

11 Klase vrste betona sa uslovima primjene Klasa betona Vrsta betona Uslovi kvaliteta i ostali uslovi Količina [m³] Mjesto primene A A MB20, trofrakcijski, ki plastična konzistencija 82,54 Podloga za temeljnu ploču B MB30, trofrakcijski, B/1 pumpani, tečna 898,59 konzistencija B/2 MB30, četvorofrakcijski, plastična konzistencija 372,42 Temeljna ploča, međuspratna ploča, AB grede u ravni međuspratne tavanice, krovna ploča AB stubovi, AB zidovi i stepenište C C MB40,četvorofrakcijski, plastična konzistencija 47,63 Zidovi skloništa

12 Određivanje sastava betona Agregat Betoni klasa A, B i C spravljaju se od riječnog agregata. Agregat je separisan na frakcije: 0/4, 4/8, 8/16 i 16/32 mm. Pri sastavljanju j granulometrijske mješavine frakcija agregata za predmetni et beton treba voditi računa a o "uzornim" granulometrijskim mješavinama datim u JUS U.M1.057 (usvaja se povoljno granulometrijsko područje).

13 Određivanje sastava betona Cement Za spravljanje betona klasa A, B i C koristi se cement CEM II/A-M(V-L) 42,5R (portland kompozitni i cement sa max 20% dodatka d prirodnih ih pucolana i krečnjaka klase čvrstoće 42,5 sa visokom o ranom čvrstoćom). ) Cement e također treba da posjeduje uvjerenje o kvalitetu u skladu sa Naredbom o obaveznom atestiranju cementa. Voda Za spravljanje betona koristi se pitka voda.

14 Ispitivanje komponenti Provjera fizičkih i mehaničkih svojstava cementa izvršena je prema standardima JUS B.C8.023 i B.C Dobiveni su slijedeći rezultati: Specifična masa 3015 kg/m 3 Vrijeme vezivanja: standardna konzistencija 29.8% početak vezivanja poslije kraj vezivanja poslije Stalnost zapremine: na kolačićima bez promjene 205 min 310 min po Le Chatelier-u razlika razmaka vrhova igli = 0 mm

15 Ispitivanje komponenti Mehaničke karakteristike Ispitivanje Čvrstoća na zatezanje savijanjem [MPa] Čvrstoća pri pritisku [MPa] poslije 2 dana poslije 28 dana Na osnovu navedenih rezultata ispitivanja može se zaključiti da ispitivani cement ispunjava propisane uslove kvaliteta za ispitivana fizička i mehanička svojstva.

16 Ispitivanje komponenti Ispitivanje granulometrijskog sastava Granulometrijski sastavi frakcija granulata provjereni su metodom suhog sijanja prema standardu JUS B.B8.029 Otvori sita (mm) Frakcija dno 0, , , ,5 63 0/4 0 2,0 16,9 64,6 78,6 89,2 98, /8 0 0,2 0,4 0,6 0,7 1,5 11,6 93,1 99, /16 0 0,4 0,5 0,7 0,7 0,8 0,8 7,5 99, / ,1 14,6 99,4 100 Na osnovu dobijenih rezultata i standarda JUS B.B3.100 zaključuje se da: frakcija agregata 0/4 mm (sitan agregat) malo čestica sitnijih od mm i ima preveliku količinu zrna sitnijih od 0,5mm (64,6%>50%) kompenzirati količinom cementa u mješavini ili mineralnim dodacima frakcije krupnog agregata 4/8mm, 8/16 i 16/32 ispunjavaju uslove kvaliteta u pogledu sadržaja nadmjerenih i podmjerenih zrna

17 Sastav betona B/1 Zahtijevana marka betona MB30 Zahtijevana tečna konzistencija, pumpani beton D max =16 mm Tečna konzistencija provjeravati će se metodom slijeganja, gdje je Δh=16±2 cm Komponente: Voda pijača, Ko=380 za tečnu konzistenciju Cement: CEM II/A-M (V-L) 42,5 R; γ =3015kg/m 3 sc Agregat: γ sa =2650kg/m 3

18 Sastav betona B/1 Potrebne količine komponenti: Količina vode m v Ko 380 = = 218 kg 5 D 5 16 m Količina cementa: Obrazac Bolomeja: f f f 1 0,5ω = A fpc ω,28 = = 38 MPa k,28 k pc = 42,5MPa A = 0,65 1 0,5 38 0,65 42,5 ω = ω= 0,533 ω 3

19 Sastav betona B/1 Potrebne količine komponenti: Količina cementa: Obrazac Skramtaeva: m c fk,28 = A1 fpc 0,5 mv f = = 38MPa k,28 fpc = 42,5MPa A = 0,60 m c 38 = 060 0,60 42, ,5 05 ω= 0, mv Usvojena vrijednost ω=0,502 m c =434 kg/m 3 Količina veća od400kg/m 3 pa potrebna upotreba plastifikatrora (smanjenje skupljanja). Usvojen plastifikator SIKA BV-40 (za dozažu od 0,20% redukcija vode od 5%, za dozažu 0,50% redukcija 15%)

20 Sastav betona B/1 Potrebne količine komponenti: Usvojena redukcija vode 10% i količina plastifikatora 0,35% Nove količine komponenti mv = 0, = 196 kg 3 m mv 196 m 390 c = = = kg 3 ω 0,502 m mad = 0, = 1,36 kg 3 m Količina m agregata: v c a ad + m + m + m + v 1 m 1758 kg p = a = γ γ γ γ m w s, c s, a s, ad γ bsv, = ma+ mc+ mv+ mad = 2345 kg m 3 3

21 Frakcija Sastav betona B/1 Određivanje granulometrijskog sastava Odabrati uzornu krivu (prema graničnim krivim B16 i Fuler y 4 =53%; y 8 =73%; y 16 =100%) Izvršiti eventualne popravke Izračunati učešće pojedinih frakcija Otvori sita (mm) dno 0,125 0,25 0, ,5 63 0/ ,6 32, ,5 50, / ,1 0,1 0,1 0,3 2,5 20, /16 0 0,1 0,1 0,2 0,2 0,2 0,2 1, Ym 0 1,1 8,8 33,2 40, ,1 73, X 1 = 0,51 m a,0/4 = 0, = 897 kg/m 3 X 2 = 0,22 m a,4/8 = 0, = 387 kg/m 3 X 3 = 0,27 m a,16/32 = 0, = 474 kg/m 3

22 Sastav betona B/1 Određivanje zrna manjih od 0,25 mm Najmanja ukupna količina Najveća frakcija agregata (mm) cementa i čestica manjih od 0,25 mm (kg/m 3 ) Ukupna količina čestica mora biti veća od 425 kg/m 3 m kg c = m m kg a, = =155 3 m m0,25 = m kg c + ma, = = 545 m 3

23 Plan betoniranja Definisati opremu kojom se vrši proizvodnja mješavine i betoniranje Fabrika betona (tip, učinak) Automješalica (vrijeme potrebno za transport) Automješalica (vrijeme potrebno za transport) Pumpa za beton (vrsta, učinak) Pervibrator (vrijeme vibriranja) Proračunati vrijeme potrebno za betoniranje Definisati tok betoniranja

24 Plan betoniranja Odrediti dinamički plan betoniranja

25 Plan betoniranja Terminski plan oslobađanja konstrukcije od oplate 30 % marke betona pri skidanju oplata stubova, zidova i temelja, kao i pri uklanjanju vertikalnih dijelova oplata greda 70 % propisane marke betona pri uklanjanju oplata ploča i horizontalnih dijelova oplata greda Na osnovu datih uslova određuje se vrijeme Na osnovu datih uslova određuje se vrijeme uklanjanja oplate svakog elementa posebno

26 Partije betona Primjer: Broj partije Vrsta betona Čvrstoća pri pritisku [MPa] Količina [m 3 ] Čvrstoća pri pritisku Broj uzoraka Vodonepr opusnost 1. A MB 20 82, B/1 MB , B/2 MB 30 61, Mraz

27 Program kontrole saglasnosti sa uslovima projekta konstrukcije Kontrola saglasnosti sa uslovima postavljenim kroz projekat konstrukcije sprovodi se ocjenjivanjem postignute marke betona i onih posebnih svojstava betona koja su zahtjevana projektom. Ocjenjivanje marke betona pomoću definisanog broja uzoraka i odgovarajućeg kriterijuma za ocjenjivanje.

28 Ostali dijelovi Projekta betona Mjere pri izvođenju radova na niskim i visokim temperaturama Oplate i skele konstrukcija, tip, kontrola Njegovanje betona Način njegovanja Dužina trajanja njegovanja

29 HVALA NA PAŽNJI!
