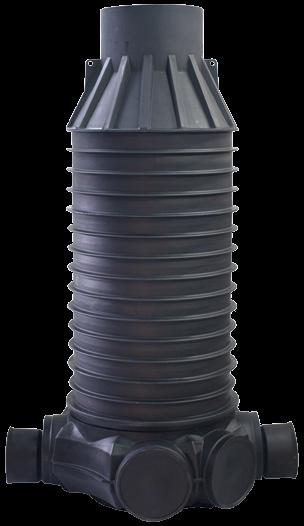

1 Канализациони ревизиони шахтови SR

2 Садржај О компанији 4 Зашто користити шахтове од пластичних маса тип Загожен? 5 Ревизиони шахтови са дуплим дном 6 Стандардни ревизиони шахтови 8 Ревизиони шахтови ДН Ревизиони шахтови ДН Ревизиони шахтови ДН Ревизиони шахтови за велике протоке (шахт L, XL, 2XL, 3XL) 11 Шахтови за смиривање воде ДН 800 и ДН Шахтови за повезивање (кућни шахтови, сепаратори песка, таложници) 13 Технички подаци ревизионог шахта 15 Модуларни елементи ревизионих шахтова 16 Припрема ревизионих шахтова за уградњу 19 Пример уградње шахтова и сепаратора песка 25 Испитивање и тестирање 27 Образац за наручивање ревизионих шахтова тип Загожен 28 Образац за наручивање сепаратора песка 29 2

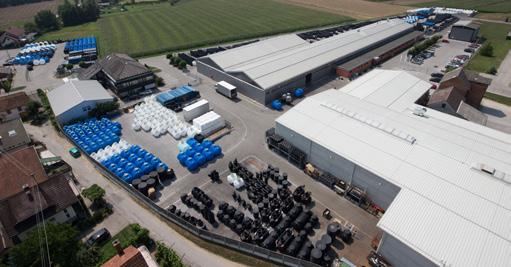

3 О нама Mеђу лидерима Ми смо једна од водећих компанија која се бави преобликовањем пластичних маса (ротомоулдинг/ ротолив) у Словенији. Активно продиремо на западна тржишта и истовремено одржавамо предност коју имамо на постојећим тржиштима. Успешно реализујемо своја стратешка усмерења и пратимо своју мисију и визију. Mисија У компанији Апласт д.о.о. развијамо и производимо производе од пластичних маса. У властитој производњи производа према ротомоулдинг поступку израђујемо: ПЕ и ПП канализационе и водоводне шахтове, ПЕ и ПП телекомуникационе шахтове, ПЕ и ПП шахтове за електро инфраструктуру, Сепараторе песка, Сепараторе уља, Биолошка постројења за пречишћавање, Резервоаре за воду, Понорне тунеле, Посуде за контејнере, Урне, Индустријски програм. Мисија компаније Апласт и основна покретачка снага нашег напретка је да будемо увек корак испред жеља купаца и власника, те да будемо благи према окружењу. Визија Наша визија је постати и остати компанија која ће остати на свим нивоима деловања успешнија од конкуренције и која ће доносити користи свим својим купцима, запосленима и становницима у окружењу у којем делујемо. Развој Фокусирани смо на развој висококвалитетних и естетски прихватљивих производа који задовољавају основне захтеве: квалитета, безбедности и ефикасности. Тако нашим производима под сопственим брендом обезбеђујемо предност на тржишту и препознатљивост на све више конкурентном тржишту. 3

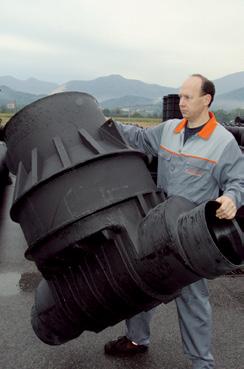

4 Зашто користити пластичне шахтове тип Загожен? Ревизиони шахт тип "Загожен" је универзалан шахт, који је дизајниран за широк спектар корисника са широким спектром захтева. Шахтови су израђени у складу са стандардом СИСТ ЕН :2009, пластични цевни системи за подземну дренажу и канализацију. Номинални пречник шахта дефинише унутрашњи пречник, корито шахта је произведено у складу са стандардом СИСТ ЕН ИСО Структурално решење шахта уз еколошку компатибилност обезбеђује: дуг животни век (према гаранцији произвођача животни век материјала је 50 година), водонепропустљивост, отпорност на отпадне воде, отпорност на старење, отпорност на хабање, лако и брзо прилагођавање висине уградње, једноставна и брза израда додатног прикључка, израда различитих комбинација улазних и излазних прикључака, уштеда код израде АБ плоче (конус), погодност за све врсте канализација, погодност за све врсте прикључних цеви, висина корита одговара максималном попречном пресеку цеви одн. једнака је промеру прикључне цеви, уштеду времена захваљујући брзој и једноставној уградњи. Такође, због мале тежине омогућава: једноставан транспорт, лако манипулисање (ручно манипулисање), брзо и једноставно састављање шахтова на градилишту. Ревизиони шахт, произведен и декларисан у складу са стандардом СИСТ ЕН :2009, треба да буде декларисан према унутрашњем пречнику тела шахта! За ревизиони (контролни) шахт је дозвољено коришћење шахта са унутрашњим пречником тела шахта мањим од 800 мм (ДН/ИД 800 мм). Шахт, којим се обезбеђује повремени улаз у шахт, треба да има минимални унутрашњи пречник ДН/ИД> 800мм. За неограничен и несметан приступ лицима у шахт, у складу за захтевима стандардра СИСТ ЕН :2009 исти треба да има само минимални унутрашњи пречник ДН/ИД 1ОООмм. Пад улазне површине је 1:20 према ДИН 4034 део 1. Пад корита шахта је 1.5%. Висина корита је једнака највећој димензији прикључка излазне цеви према ДИН 4034 део 1. 4

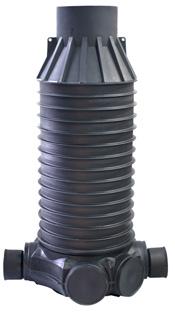

5 Ревизиони шахтови са дуплим дном Ревизиони шахтови 5G ДН 625, 800, 1000 Tехнички подаци: Материјал: полиетилен или полипропилен унутрашњи пречник шахта 625, 800, Пречници прикључивања канализационих цеви: > Шахт ДН 625 Стандардизовани улазни и излазни прикључци: Ø160, Ø200, Ø250 или слепи прикључак > Шахт ДН 800 Стандардизовани улазни и излазни прикључци: Ø200, Ø250, Ø315 или слепи прикључак > Шахт ДН 1000 Стандардизовани улазни и излазни прикључци: Ø250, Ø315, Ø 400 или слепи прикључак Oсновни типови корита: Могућност израде додатних прикључака на ободу шахтова: од Ø63 до Ø200 уз помоћ КС или ЛКС улазног заптивача, већи пречници су заварени Минимална висина: 0,5 м Максимална висина: 5,0 м одн. према договору. Једноставно прилагођавање висине. Обезбеђена заптивеност споја елемената шахтова. Цеви за прикључивање: ПВЦ глатке цеви, ПЕ глатке и ребрасте цеви, ПП глатке и ребрасте цеви, Све остале канализационе цеви (дуктилне, полиестерске, АЦ и АБ цеви, итд.). Висина корита је једнака највећој димензији прикључка излазне цеви. Комбинације улазних прикључака: 2/1 3/1 5/1 Стандардни улазно-излазни прикључци на дну 5G шахтова ДН 625 ДН 800 ДН 1000 Улаз Излаз

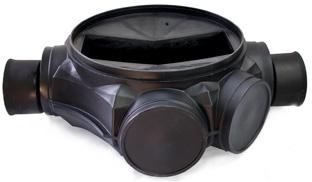

6 Предности шахта са дуплим дном: Дно шахта има дупли зид (спољни зид дна шахта и унутрашњи зид корита). Спољни зид дна шахта спречава деформацију корита шахта. Средишњи простор између спољашњег зида и корита може да буде испуњен различитим филерима. Филером се значајно повећава отпорност дна шахта на хидростатички притисак и на тај начин спречава деформација корита шахта. Уградња шахтова је такође могућа на подручјима са високом подземном водом (5 м). Велика стабилност код постављања шахтова у грађевинску јаму због равног дна шахта. Једноставно затрпавање шахтова због посебне изведбе дна шахта. Комбинацију улазних прикључака једноставно прилагођавамо потребама пројекта. Могућност израде додатних прикључака на дно шахта. Корито шахтова је потпуно глатко. Тело ревизионих шахтова може да буде од ојачаних рото лив прстенова или од ПЕ/ПП ребрастих цеви. 6

7 Стандардни ревизиони шахтови Ревизиони шахтови ДН 625 Tехнички подаци Материјал: полиетилен или полипропилен. Унутрашњи пречник шахта: 625 мм. Пречник прикључивања канализационих цеви: > шахт 1/1 стандардизовани излазни прикључци: ПВЦ: Ø200, Ø250 и Ø315 стандардизовани улазни прикључци: Ø160, Ø200, Ø250 и Ø315 или слепи прикључак. > шахт 3/1 стандардизовани излазни прикључци: ПВЦ: Ø160, Ø200 и Ø250 стандардизовани улазни прикључци: Ø160, Ø200, Ø250 или слепи прикључак. > шахт 4G 1/1 стандардизовани улазни и излазни прикључци за ребрасте цеви: ПВЦ: Ø160, Ø200, Ø250 и Ø315 ПЕ: Ø200, Ø250 и Ø300, ПП: Ø200, Ø250 и Ø300. Могућност израде додатних прикључака на ободу шахтова: Ø63 до Ø200 уз помоћ КС или ЛКС улазног заптивача, већи пречници су заварени. Минимална висина: 0,5 м. Максимална висина: 4,0 м одн. према договору. Једноставно прилагођавање висине. Обезбеђена заптивеност споја елемената шахтова. Цеви за прикључивање: ПВЦ глатке и ребрасте цеви, ПЕ глатке и ребрасте цеви, ПП глатке и ребрасте цеви, све остале канализационе цеви (дуктилне, полиестарске, АЦ и АБ цеви, итд.). Висина корита је једнака највећој димензији прикључка излазне цеви. Oстали прикључци према договору. 1/1 3/1 4G 1/1 7

8 Ревизиони шахтови ДН 800 Teхнички подаци Материјал: полиетилен или полипропилен. Унутрашњи пречник шахта: 800 мм. Пречник прикључивања канализационих цеви: > шахт 1/1 стандардизовани излазни прикључци: ПВЦ: Ø250, Ø315 и Ø 400 за шахт, стандардизовани улазни прикључци: Ø160, Ø200, Ø250, Ø315 и Ø 400 или слепи прикључак. > шахт 3/1 стандардизовани излазни прикључци: ПВЦ: Ø200, Ø250 и Ø315 за шахт, стандардизовани улазни прикључци: Ø160, Ø200, Ø250 и Ø315 или слепи прикључак. > 4G шахт (1/1 и 1/1 45 ) стандардизовани улазни и излазни прикључци за ребрасте цеви: ПВЦ: Ø200, Ø250, Ø315 и Ø 400, ПЕ: Ø200, Ø250, Ø300 и Ø 400, ПП: Ø200, ø200, ø250, ø300 и ø400. Могућност израде додатних прикључака на ободу шахтова: Ø63 до Ø200 уз помоћ КС или ЛКС улазног заптивача, већи пречници су заварени. Минимална висина: 0,5 м Максимална висина: 4,0 м одн. према договору. Једноставно прилагођавање висине. Обезбеђена заптивеност споја елемената шахтова. Цеви за прикључивање: ПВЦ глатке и ребрасте цеви, ПЕ глатке и ребрасте цеви, ПП глатке и ребрасте цеви, све остале канализационе цеви (дуктилно, полиестарске, АЦ и АБ цеви, итд.). Висина корита је једнака највећој димензији прикључка излазне цеви. Oстали прикључци према договору. 1/1 3/1 4G 1/1 4G 1/1 45 8

9 Ревизиони шахтови ДН 1000 Tехнички подаци Материјал: полиетилен или полипропилен. Унутрашњи пречник шахта: 1000 мм. Пречник прикључивања канализационих цеви: > шахт 1/1 стандардизовани излазни прикључци: ПВЦ: Ø250, Ø315 и Ø400 за шахт, стандардизовани улазни прикључци: Ø160, Ø200, Ø250, Ø315 и ø400 или слепи прикључак. > шахт 3/1 стандардизовани излазни прикључци: ПВЦ: Ø250, Ø315 и Ø400 за шахт, стандардизовани улазни прикључци: Ø160, Ø200, Ø250, Ø315 и ø400 или слепи прикључак. > 4G шахт (1/1 и 1/1 45 ) стандардизовани улазни и излазни прикључци за ребрасте цеви: ПВЦ: Ø200, Ø250, Ø315 и Ø400, ПЕ: Ø200, Ø250, Ø300 и Ø400, ПП: Ø200, Ø250, Ø300 и ø400. Могућност израде додатних прикључака на ободу шахтова: Ø63 до Ø200 уз помоћ КС или ЛКС улазног заптивача, већи пречници су заварени. Минимална висина: 0,5 м. Максимална висина: 4,0 м одн. према договору. Једноставно прилагођавање висине. Обезбеђена заптивеност споја елемената шахтова. Цеви за прикључивање: ПВЦ глатке и ребрасте цеви, ПЕ глатке и ребрасте цеви, ПП глатке и ребрасте цеви, све остале канализационе цеви (дуктилно, полиестарске, АЦ и АБ цеви, итд.). Висина корита је једнака највећој димензији прикључка излазне цеви. Oстали прикључци према договору. 1/1 3/1 4G 1/1 4G 1/1 45 9

10 Ревизиони шахтови за велике протоке Tехнички подаци Материјал: полиетилен или полипропилен. Унутрашњи пречник шахта: 800 мм ((L) или 1000 мм (XL, 2XL, 3XL) Пречник прикључивања канализационих цеви: > шахт L стандардизовани излазни прикључци: ПВЦ, ПЕ, ПП Ø500 и Ø600 стандардизовани улазни прикључци: ПВЦ, ПЕ, ПП Ø500 и Ø600 или слепи прикључак > шахт XL стандардизовани излазни прикључци: ПВЦ, ПЕ, ПП Ø500 и ø600 стандардизовани улазни прикључци: ПВЦ, ПЕ, ПП Ø500 и Ø600 или слепи прикључак > шахт 2XL стандардизовани излазни прикључци: ПВЦ, ПE, ПП ø800 стандардизовани улазни прикључци: ПВЦ, ПЕ, ПП ø800 или слепи прикључак > шахт 3XL стандардизовани излазни прикључци: ПВЦ, ПЕ, ПП ø1000 стандардизовани улазни прикључци: ПВЦ, ПЕ, ПП ø1000 или слепи прикључак Могућност израде додатних прикључака на ободу шахтова: Ø63 до Ø200 уз помоћ КС или ЛКС улазног заптивача, већи пречници су заварени. Проточна кинета шахта минимална висина: XL и L шахт - 0,75 м 2XL шахт - 1,00 м 3XL шахт - 1,25 м Максимална висина: 4,0 м одн. према договору. Једноставно прилагођавање висине. Обезбеђена заптивеност споја елемената шахтова. Цеви за прикључивање: ПВЦ глатке и ребрасте цеви, ПЕ глатке и ребрасте цеви, ПП глатке и ребрасте цеви, све остале канализационе цеви (дуктилно, полиестерске, АЦ и АБ цеви, итд.). Висина корита је једнака највећој димензији прикључка излазне цеви. Остали прикључци према договору. L шахт XL шахт 2XL шахт 3XL шахт 10

11 Шатови за смиривање воде ДН 800 и ДН 1000 Шахт за смиривање воде је намењен за коришћење на косинама за такозвану "планинску канализацију", где је употреба високих каскадних шахтова неекономична. Посебно дизајнирано дно шахта и тангентни улазни прикључак неутралише удар водене масе и смањује брзину протока. Tехнички подаци Материјал: полиетилен или полипропилен. Унутрашњи пречник шахта: 800 или 1000 мм. Стандардизована нагнутост улазног и излазног прикључка 10. Једноставно прилагођавање висине. Обезбеђена заптивеност споја елемената шахтова. Цеви за прикључивање: ПВЦ глатке и ребрасте цеви, ПЕ глатке и ребрасте цеви, ПП глатке и ребрасте цеви, све остале канализационе цеви (дуктилно, полиестерске, АЦ и АБ цеви, итд.). ДН 800 ДН 1000 Улаз Излаз Основни шахт за смиривање је без улазно-излазног прикључка за одговарајућу цев. ДН 800 шахт ДН 1000 шахт Дно за смиривање је путем заптивача повезано са телом шахта за смиривање. То омогућава једноставно прилагођавање угла између улаза и излаза. 11

12 Шахтови за повезивање Кућни шахтови Mатеријал: полиетилен или полипропилен. ДН висина (мм) * излаз (ДН) / / / / / / /200 * стандардне висине Кућни шахт ДН 400/110 Кућни шахт ДН 400/160 ДН 500/160 Висина кућног шахта може да се прилагођава. Висина корита је једнака највећој димензији прикључка излазне цеви. Могућност израде додатних прикључака на ободу шахтова: Ø63 до Ø200 уз помоћ КС или ЛКС улазног заптивача, већи пречници су заварени. Кућни шахт ДН 625/200 12

13 Сепаратори песка / Tаложници Maтеријал: полиетилен или полипропилен. ДН висина (мм) * стандардне висине Шахтови за смиривање воде ДН 400, ДН 500 и ДН 625 Сепаратор песка ДН 800 без конуса Висина кућног шахта може да се прилагођава. Могућа производња различитих прикључака са КС или ЛКС улазним заптивачем до Ø200 или са завареним прикључком за све типове канализационих цеви. Сепаратори песка ДН800 и ДН1000 могу да се заврше конусом са улазним отвором ДН625. Сепаратор песка ДН 1000 са конусом 13

14 Tехнички подаци ревизионог шахта Стандардизовани улазно-излазни прикључци на дно шахта 1/1 ДН 625 ДН 800 ДН 1000 Улаз Излаз Стандардизовани улазно-излазни прикључци на дно шахта 3/1 ДН 625 ДН 800 ДН 1000 Улаз Излаз oстали прикључци према договору. Улазни прикључци произведени са улазним заптивачем омогућавају померање прикључка за ±5. Дно шахта Стандардни улазно-излазни прикључци на дно 4Г шахта - 1/1 и 1/1 45 ДН 625 ДН 800 ДН 1000 Улаз Излаз

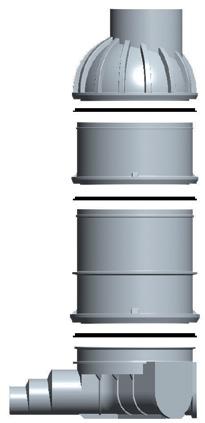

15 Mодуларни елементи ревизионих шахтова Могућност израде ревизионог шахта на терену уз помоћ поједних елемената. Материјал: полиетилен или полипропилен. Дно шахта Дно (ДН) висина (мм) Прстен шахта Прстен (ДН) висина (мм) Дно (ДН) висина (мм) Конус шахта Конус (ДН) висина (мм)

16 ПЕ газећи поклопци Материјал: полиетилен, полипропилен. ДН 400 ДН 500 ДН 625 У случају водоотпорног или поклопца отпорног на смрад, коришћење одговарајућег заптивача. ПE купола Материјал: полиетилен, полипропилен. Конус купола ДН 800 ДН 1000 Специјални дизајн ПЕ поклопаца одушак на ПЕ поклопцу или куполи Прстен купола Прстен Tело ревизионог шахта купола Заптивач шахта Кинета ДН 400 ДН 500 ДН 625 ДН 800 ДН

17 КС улазни заптивачи Димензије: ø50 мм, ø63 мм, ø75 мм, ø90 мм, ø110 мм, ø160 мм, ø200 мм, ø250 мм, ø315 мм, ø400 мм. ЛКС улазни заптивачи Димензије: ø110 мм, ø125 мм, ø160 мм, ø200 мм. ДН ø бушење изван ø заптивач ДН ø бушење изван ø заптивач / / / /230 Кружне бургије Димензије: ø50 мм, ø63 мм, ø75 мм, ø90 мм, ø110 мм, ø160 мм, ø200 мм, ø250 мм, ø315 мм, ø400 мм. Aдаптер ЛКС кружне бургије Димензије: ø110 мм, ø125 мм, ø160 мм, ø200 мм. Aдаптер 17

18 Припрема ревизионог шахта за уградњу Састављање шахта Сечење и чишћење технолошке ивице Монтажа и подмазивање заптивача Монтажа тела шахта и сечење ивице Монтажа плоче и компресија Горе - пре и доле - након компресије Шахт од ПЕ модула можемо да саставимо и на терену. Висину шахта једноставно прилагодите фактичким потребама у погледу висине на терену. Поред основног модула шахта, потребна вам је и убодна ручна тестера, одговарајуће мазиво и помагало за компресију модула. На терену можете помоћу мањег ровокопача уз равномерни одговарајући притисак "кашике" на модул да га спојите. Претходно је потребно на модул шахта поставити одговарајућу дрвену плочу, која омогућава равномерни притисак преко целог обима шахта. Монтажа и подмазивање заптивача и састављање конуса Шахт спреман за уградњу Поступак израде улазног прикључка за ПВЦ глатке цеви: Бушење улазне рупе са одговарајућом кружном бургијом, адаптером и ручном бушилицом Чишћење спољашњег и унутрашњег руба Монтажа улазног заптивача Подмазивање улазног заптивача и ПВЦ цеви Прикључивање цеви на шахт Прикључак, израђен са улазним заптивачем, омогућава прилагођавање угла улаза за ± 5. Поступак израде излазног прикључка за ПВЦ глатке цеви:: Сечење степеница прикључка Скидање руба 15 мм/30 Подмазивање ивице степеница прикључка... ПВЦ цеви и заптивача Прикључење ПВЦ цеви Прикључке на шахт који обезбеђују водонепропустљивост можете брзо и једноставно да израдите на терену. Висину и угао улаза можете да прилагођавате. 18

19 Поступак израде улазног и излазног прикључка за ребрасте цеви на 4Г и 5Г шахтовима На цев ставимо заптивач (према упутствима произвођача цеви). Са одговарајућом машћу подмажемо унутрашњу страну прикључка и заптивач за цев, цев ставимо у шахт. Израда додатног прикључка са КС улазним заптивачем На цев поставимо заптивач, одговарајућом машћу подмажемо прикључак и заптивач. Цев наместимо у прикључак. Одређивање централне Бушење рупе за улазни висине додатног прикључка ЛКС заптивач Чишћење и подмазивање руба Намештање КС улазног заптивача Прикључивање ПВЦ цеви Израда додатног прикључка са ЛКС улазним заптивачем Одређивање централне висине додатног прикључка Бушење рупе за улазни ЛКС заптивач За остале канализационе цеви се користе прелазни комади Чишћење и подмазивање руба Намештање ЛКС улазног заптивача Прикључивање ПЕ ребрасте цеви са ПЕ прелазним комадом Мушка спојница за ребрасту цев на улазу у шахт 19 Женска спојница за ребрасту цев на излазу из шахта Мушка спојница за ПЕ ребрасту цев

20 Детаљи прикључења ПВЦ, ПЕ, ПП цеви УЛАЗ за ПВЦ глатке цеви ИЗЛАЗ улазни заптивач ПВЦ глатка цев ПВЦ глатка цев ПЕ глатка цев заптивка за ПЕ и ПП ребрасте цеви Профил заптивка сучеони вар ПВЦ клизна спојница Интегрисани прикључак (4G и 5G Шахт) Профил заптивка Угаони вар Интегрисани прикључак (4G и 5G Шахт) Профил заптивка сучеони вар ПВЦ- клизна спојница Електрофузиона спојница ПВЦ глатка цев сучеони вар ПВЦ- клизна спојница Електрофузиона спојница ПЕ spojnica ПЕ ребрасте цеви ПЕ spojnica за ПЕ глатке цеви ПЕ ребрасте цеви ПП ребрасте цеви ПЕ ребрасте цеви ПП ребрасте цеви ПЕ ребрасте цеви сучеони вар Угаони вар улазна заптивка 20

21 Припрема лежишта ПЕ ревизиони шахт тип "Загожен" потребно је поставити на одговарајуће лежиште. Оно треба да буде чврсто и компактно. Потребно је користити одговарајући материјал за затрпавање. Материјал округлог зрна може имати величину зрна од 0 од 32 мм, односно уситњени материјал са величином зрнаца од 0 до 16 мм. Не сме се користити смрзнути материјал. Лежиште је потребно припремити у дебљини цм, те исто компримовати до збијености 97% према Проктору. У случају присуства подземне воде потребно је израдити лежиште од бетона МБ15. Постављање шахта Због мале тежине предвиђено је ручно подешавање. При машинској манипулацији, дозвољено је исти причврстити тракама око дна кинете шахта одн. за то припремљеним отворима на конусу шахта. Пре постављања цеви у шахт на улазној страни је потребно проверити седиште и чистоћу улазног заптивача. Могуће нечистоће на улазном заптивачу или излазном заптивачу потребно је претходно очистити. За лакшу монтажу цеви потребно је коришћење одговарајуће масти (калијум маст) за цеви и заптиваче. Затрпавање шахта Затрпавање ревизионог шахта типа "Загожен" захтева коришћење одговарајућег материјала за затрпавање (исто као и код израде лежишта) и исправно спровођење затрпавања. Материјал за затрпавање је потребно пажљиво и у слојевима (висина до 30 цм) учвршћивати и компримовати до сабијености мин 97% Проктора у ширини најмање 50 цм од зида шахта. Приликом затрпавања, посебну пажњу треба посветити простору испод дна шахта. Ручним помагалима је потребно напунити и учврстити цео празан простор како би се спречиле могуће касније деформације дна шахта. Пројектант одабира одговарајући тип ревизионог шахта. Ревизионе шахтове је потребно адекватно усидрити према упутствима пројектанта како би се заштитили од узгона. 21

22 Прилагођавање висине Висину шахта прилагодимо терену у окружењу једноставним сечењем конуса шахта. У ту сврху су фабрички израђене ознаке које омогућавају хоризонтално сечење. Висину шахта је могуће повећати. На врху конуса је потребно одсећи технолошки руб, поставити заптивач, подмазати машћу, па поставити продужетак конуса максималне висине 250 мм. У супротном је потребно уклонити конус и продужити тело шахта прстеном одговарајуће висине. Конусе ДН 800 висине и 750 мм и ДН 1000 висине 1000 мм, који су фабрички повишени, није дозвољено повишавати. Постављање ПЕ поклопца или поклопца од ливеног гвожђа Шахт можете да покријете поклопцима за директну уградњу: ПE газећи поклопци Поклопац од ливеног гвожђа тип А50 или тип Б125, где израда АБ венца није потребна. Поклопци од ливеног гвожђа за директну уградњу су посебно погодни за уградњу у пољопривредне површине где треба да омогућимо вожњу за пољопривредну механизацију и уједно што мање деградирамо корисну површину. 22

23 У случају варијанте са активном вожњом, потребно је при изградњи завршног АБ венца и подложне плоче узимати у обзир то да иста не лежи на врху шахта. Удаљеност између шахта и завршног АБ венца одн. доње ивице поклопца од ливеног гвожђа треба да износи мин. 50 мм. Тако се статичка и динамичка оптерећења не преносе директно на тело шахта, него на учвршћени затрпани материјал око шахта. Минималне препоручене димензије АБ венца и уградња Пречник шахта ДН Пречник AБ венца мм поклопац од ливеног гвожђа AБ венац мин. 50 Тело шахта мин. 200 Јединица: мм * Исправну димензију АБ венца и АБ плоче одређује пројектант с обзиром на носивост поклопца и оптерећења саобраћајне површине. 23

24 Пример уградње шахта и сепаратора 24

25 поклопац од ливеног гвожђа AБ плоча Фини асфалт Груби mин. 50 мм асфалт Tампон Конус шахта H H шахта mин. 500 мм Шахт се у подручју 0,5 м око шахта затрпава у слојевима дo 30 цм са: - 0/16 ломљени камен или - 0/32 округлог зрна и учврсти на 97 % простора. ПE тело шахта Излаз стандардизовано дно шахта Улаз Лежиште (израђено према упутствима пројектанта) 25 Детаљи уградње ПE шахта у зелене површине Детаљи уградње ПЕ шахта поклопца од ливеног гвожђа Б125 разред Б

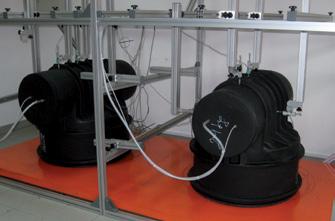

26 Испитивање и тестирање За квалитет производа бринемо током целог производног процеса. Све пошиљке сировина, као и производе у свим фазама производње прецизно контролишемо и прегледамо. ПЕ шахтови тип "Загожен" имају СЛОВЕНАЧКУ ТЕХНИЧКУ САГЛАСНОСТ СТС-07/114. ПЕ сепаратори песка тип "Загожен" имају СЛОВЕНАЧКУ ТЕХНИЧКУ САГЛАСНОСТ СТС-07/115. Ревизиони шахтови тип "Загожен" имају одобрен извештај о адекватности издат од стране овлашћених институција ЗАГ Љубљана. Компанија АПЛАСТ д.о.о. има пословање уређено у складу са захтевима стандарда квалитета ИСО 9001/2008 и у складу са захтевима стандарда за поступање са околином ИСО 14001/

27 Dimensions for making a STANDARD chamber: PE INSPECTION CHAMBER ZAGOŽEN TYPE- Dimensions for making a STANDARD chamber: PE INSPECTION CHAMBER ZAGOŽEN TYPE- Facility: SAMPLE SEWAGE Date of manufacture: (ZAGOŽEN) NDN: (ZAGOŽEN) Facility: SAMPLE SEWAGE Date of manufacture: (ZAGOŽEN) NDN: (ZAGOŽEN) Obr. 72/12 H(m) of underground water Decline (%) Obr. 72/12 Water channel Height Inlets Outlet D4 No.of pieces DN of the chamber DN Name of the chamber No. H(m) of undergrou water 0,5 0,5 0,5 0,5 (mm) H (mm) D1 (mm) D2 (mm) D3 (mm) (mm) inlet outlet Name of DN of the G 250G / 250G 3 3/1 Height Inlets 5 5 Outlet 0,5 D4 No.of Water Decline (%) No. the chamber DN pieces channel / 250G / chamber 250G (mm) 1 1/1 H (mm) D1 (mm) D2 (mm) 5 D3 (mm) 5 (mm) 0,5 inlet outlet / / 250PR J1 250PR G/ G 250G 5 5 / 250G 0,5 3 3/ / 250PR / J2 250PR G 2250 / 250G 5 5 / 250G 0,5 1 1/1 5 5 J / / 250PR 250PR 1 4G/ J / 250PR / 250PR 2 4G J1 J2 J3 J NOTE: * Bottom of the chamber has a decline of 1,5%! - other declines are charged extra! for inlets and outlets is OBLIGATORY to mark which type of the pipe is needed from the legend 7 pipes which are connected to the chamber can be adjusted for±5 0 NOTE: * Bottom of the chamber has a decline of 1,5 - other declines are charged extra! Oбразац за наручивање ревизионих шахтова тип Загожен for inlets and outlets is OBLIGATORY to mark which type of the pipe is needed from the legend INLET pipes which are connected to the chamber can be adjusted for±5 0 bottom 3/1 INLET OUTLET bottom bottom H - shaft height No. NOTE: 1 d.p. 160G, H= 550mm, alfa=90 2 / 3 / 4 d.p. 250PR, H= 900mm, alfa= INLET bottom H - shaft height No. NOTE: 1 d.p. 160G, H= 550mm, alfa=90 2 / 3 / 4 d.p. 250PR, H= 900mm, alfa= Legend: GA PVC Alvehol PG PE smooth pipe G PVC smooth pipe PR PE corrugate pipe PP PP corrugate pipe Date: Legend: Customer: Signature: GA PVC Alvehol PG PE smooth pipe G PVC smooth pipe PR PE corrugate pipe PP PP corrugate pipe Date: Customer: Signature: Образац је на располагању на интернет страници под рубриком "корисни савети" - документи за наручивање Пример испуњеног обрасца: INLET INLET OUTLET INLET t +386 (0) f +386 (0) e info@aplast.si w APLAST proizvodnja in trgovina d.o.o. Petrovče 115a, 3301 Petrovče, Slovenija t +386 (0) f +386 (0) e info@aplast.si w APLAST proizvodnja in trgovina d.o.o. Petrovče 115a, 3301 Petrovče, Slovenija 27

28 Oбразац за наручивање песколова Образац је на располагању на интернет страници под рубриком "Корисни савети" - документи за наручивање. Obr. 72/10 PE SANDSEPARATOR ORDER FORM a) REGULAR b) ODOURLESS When ordering, it is OBLIGATORY to fill out the following dimensions: SANDSEPARATOR no. P1 Diameter of sandseparator D: 400 (mm) Height of sandseparator H: 1000 (mm) Diameter of outlet D1: 160G (mm) Height of outlet H1: 500 (mm) Additional outlets: Outlet Diameter(mm) Height (mm) Angle α 0 D2 ф 160G H2= 500 α 2 = D3 ф H3= α 3 = 0 D4 ф H4 α 4 = 0 NOTE: Angle of a dditional outlet is measured from D1 clockwise. NUMBER OF THE SAME SANDSEPARATORS: pcs 2 Date: Customer: Company / or Name and Surname Signature: 28

29 APLAST proizvodnja in trgovina d.o.o. Petrovče 115a, 3301 Petrovče, Slovenija ВАШ ПРОДАВАЦ СЕПТЕМБАР 2016 Задржавамо право на штампарске грешке и техничке измене. Слике су симболичне
