Предизвици во моделирање

Transcript

1 Предизвици во моделирање МОРА да постои компатибилност на јазлите од мрежата на КЕ на спојот на две површини

2 Предизвици во моделирање

3 Предизвици во моделирање

4 Предизвици во моделирање

5 Предизвици во моделирање

6 Предизвици во моделирање

7 Предизвици во моделирање

8 Предизвици во моделирање

9 Предизвици во моделирање

10 Предизвици во моделирање

11 Предизвици во моделирање

12 Предизвици во моделирање

13 Предизвици во моделирање

14 Предизвици во моделирање

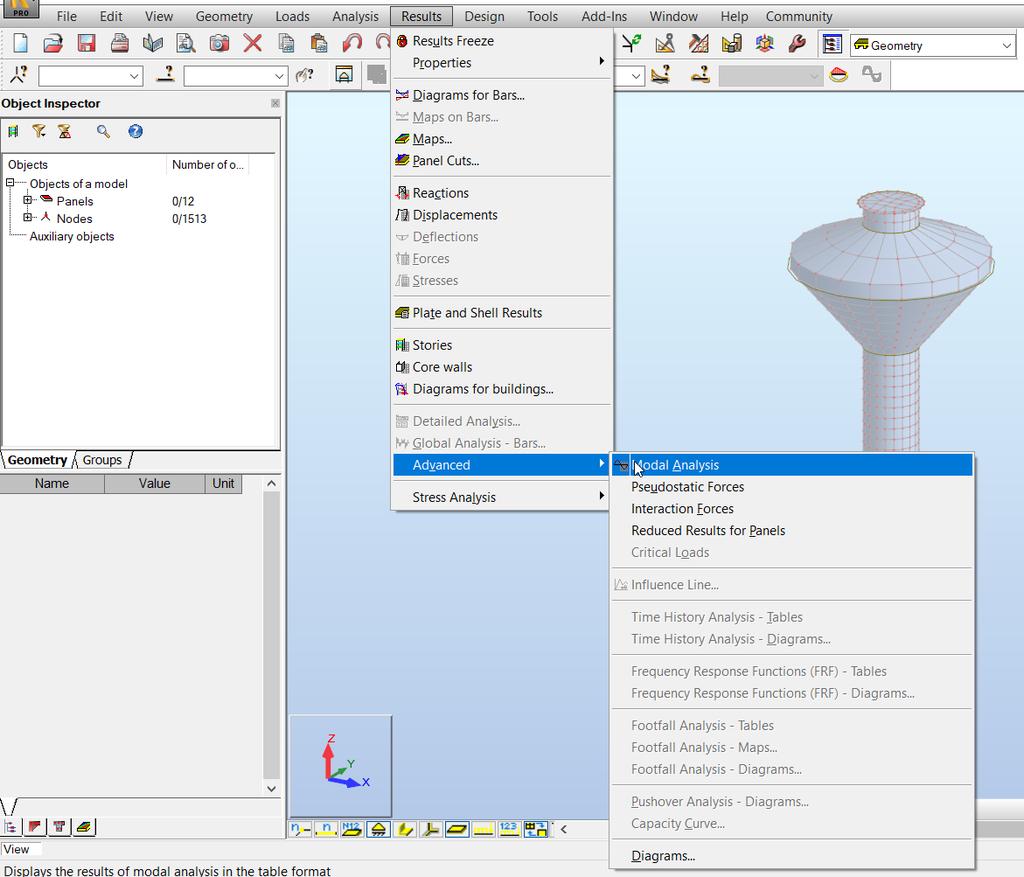

15 Анализа со тонови форми (modal analysis)

16 Анализа со тонови форми (modal analysis)

17 Анализа со тонови форми (modal analysis)

18 Анализа со тонови форми (modal analysis)

19 Анализа со тонови форми (modal analysis) 1ва ТФ во Х правец 1ва ТФ во У правец

20 Анализа со тонови форми (modal analysis) Доколку има многу локални тонови форми по Z, масата по Z може да се исклучи

21 Анализа со тонови форми (modal analysis)

22 Спектрална анализа со тонови форми

23 Спектрална анализа со тонови форми

24 Спектрална анализа со тонови форми

25 Спектрална анализа со тонови форми

26 Спектрална анализа со тонови форми

27 Спектрална анализа со тонови форми

28 Спектрална анализа со тонови форми

29 Спектрална анализа со тонови форми

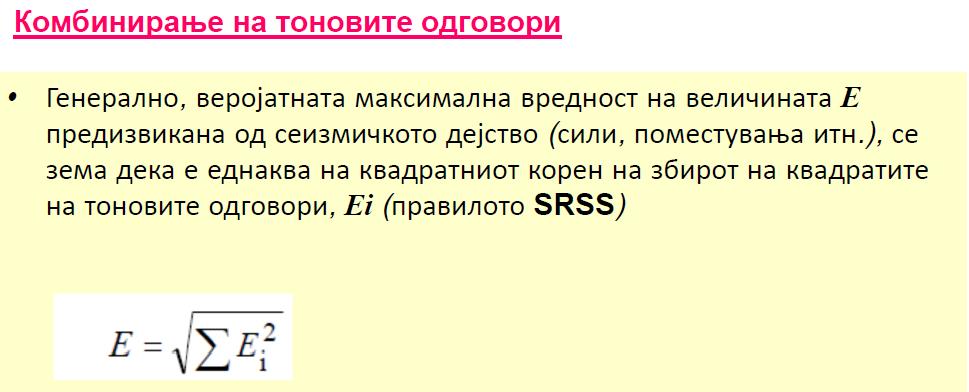

30 Спектрална анализа со тонови форми Доколку ag = 0.4*g

31 Спектрална анализа со тонови форми

32 Спектрална анализа со тонови форми

33 Спектрална анализа со тонови форми

34 Спектрална анализа со тонови форми

35 Спектрална анализа со тонови форми

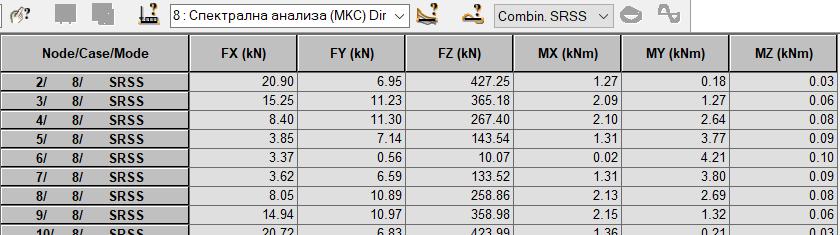

36 Спектрална анализа со тонови форми

37 Спектрална анализа со тонови форми

38 Спектрална анализа со тонови форми

39 Предлог содржина Технички извештај опис на конструкцијата (намена, материјал, почва, сеизмички интензитет) димензии на конструктивни елементи анализа (методи, правилници) кус извештај за пресметувањето Математички пресметковен модел софтвер (софтверски пакет, метод за калкулации) опис на математички модел (вид на елементи, материјал, гранични услови) приказ на математичкиот модел на конструкцијата (со мрежа на КЕ)

40 Предлог содржина Анализа на товари Анализа на динамички карактеристики динамичка маса на конструкцијата табеларен приказ на периоди и ефективна маса на тоновите форми графички приказ на главните тонови форми Статичка анализа Мостови: приказ на М, Т, N во две произволни рамки и приказ на Мх и Мy во АБ плочата од сопствена тежина Резервоари, силоси, разладни кули и оџаци: приказ на компонентални напони σx, σy и τxy во неколку погледи (пример: поглед 3D Front и 3D Left) од сопствена тежина

41 Предлог содржина Сеизмичка анализа според МКП Вид на анализа Усовјување на параметри за анализата (со приказ на табели и образци според кои е усвоено) Еластичен спектар (табеларно и графички) Проектен спектар (табеларно, графички и приказ во софтвер) Сеизмичка анализа според ЕС8 Вид на анализа Усовјување на параметри за анализата (со приказ на табели и образци според кои е усвоено) Еластичен спектар (табеларно и графички) Проектен спектар (табеларно, графички и приказ во софтвер)

42 Предлог содржина Споредба на спектрите според двата прописи Извод на резултати од анализата Влезни податоци за конструкцијата (материјал, напречни пресеци, диспозиција) Влезни податоци за оптоварувањето (приказ на нанесените товари) Резултати од сеизмичка пресметка по МКП Приказ на силите во Х правец добиени со CQC комбинација Приказ на силите во У правец добиени со CQC комбинација Приказ на поместувањата од сеизмичките сили во Х правец Приказ на поместувањата од сеизмичките сили во У правец

43 Предлог содржина Резултати од сеизмичка пресметка по ЕС8 Приказ на силите во Х правец добиени со CQC комбинација Приказ на силите во У правец добиени со CQC комбинација Приказ на поместувањата од сеизмичките сили во Х правец Приказ на поместувањата од сеизмичките сили во У правец Споредба на резултатите според двата прописи Коментар од извршените споредбени анализи и заклучок
