1 April 2017 REŠENJA I PROIZVODI

2 str. Knauf Insulation 4-5 Održivost 6-7 Značaj izolacije 8-9 Regulativa u Srbiji: energetska efikasnost, zaštita od buke i zaštita od požara Knauf Insulation proizvodi za izolaciju Tehnička podrška ECOSE Technology Obeležavanje i etiketiranje, karakteristike i sertifikati IZOLACIJA KOSOG KROVA - ispod rogova IZOLACIJA KOSOG KROVA - iznad rogova IZOLACIJA TAVANSKOG PROSTORA IZOLACIJA FASADNOG ZIDA - kontaktna fasada IZOLACIJA FASADNOG ZIDA - ventilisana fasada IZOLACIJA FASADNOG ZIDA - sendvič zid IZOLACIJA FASADNOG ZIDA - zidna obloga, izolacija sa unutrašnje strane IZOLACIJA PREGRADNOG ZIDA IZOLACIJA PODNE KONSTRUKCIJE IZOLACIJA PLAFONA GARAŽE I UKOPANOG ZIDA/SOKLE IZOLACIJA RAVNOG KROVA URBANSCAPE Zeleni krov NOVA PAKOVANJA I NOVI PROIZVODI Knauf Insulation TABELA PRIMENE PROIZVODA Knauf Insulation PRIMENA PROIZVODA Knauf Insulation 50-51

3 ODOBRILA MAJKA PRIRODA Nakon uspešne primene u proizvodnji staklene mineralne vune od godine, Knauf Insulation od januara godine uvodi ECOSE Technology i u proizvodnju kamene mineralne vune.

4 04 KNAUF INSULATION Knauf Insulation proizvodni pogoni Knauf Insulation Kao deo grupacije u vlasništvu porodice Knauf, Knauf Insulation je jedan od vodećih svetskih proizvođača izolacionih rešenja. Kao najbrže rastuća kompanija u oblasti izolacija, Knauf Insulation u svom sastavu ima preko 40 fabrika u Evropi i Americi i zapošljava preko 5,000 ljudi. Knauf Insulation širom sveta izlazi u susret rastućoj potrebi za energetskom efikasnošću, zvučnom zaštitom i zaštitom od požara u novim i postojećim stambenim, javnim, komercijalnim i industrijskim objektima. Naša misija je jasna - da postanemo svetski lider u energetski efikasnim sistemima za zgrade.

5 05 KNAUF INSULATION SRBIJA Knauf Insulation Srbija Knauf Insulation je u Srbiji prisutan od godine kada je fabrika kamene mineralne vune u Surdulici (ranije poznata pod imenom Vunizol ) postala deo Knauf Grupe. Fabrika postoji od 197 godine, a u drugoj polovini godine pokrenuta je potpuno rekonstruisana linija za kamenu mineralnu vunu, a kapacitet fabrike uvećan nekoliko puta.

6 06 KNAUF INSULATION ODRŽIVOST zalog za budućnost Smisao odživosti je da obezbedi najbolje uslove života, kako za čoveka tako i za prirodu oko nas, i to ne samo u sadašnjem trenutku, već i daleko u budućnosti. Povećana energetska efikasnost je značajan deo održivosti, jer doprinosi, između ostalog, i smanjenju naše zavisnosti od fosilnih goriva, a samim tim i smanjenju emisije CO 2. Kao kompanija koja brzo raste i razvija se, ne možemo da ostanemo imuni na eksterne uticaje i izazove, kao što su klimatske promene i energetska zavisnost. Kao kompanija koja nudi energetski efikasne sisteme, svesni smo odgovornosti koju imamo da razmišljamo i ponašamo se na održiv način. Zato Knauf Insulation ima svoju strategiju održivog razvoja na globalnom nivou, koja nam postavlja jasne smernice ka našem putu da postanemo svetski lider u energetski efikasnim sistemima za zgrade. Ekonomija Životna sredina Lokalna zajednica Knauf Insulation ima jasne ciljeve održivog razvoja koji se tiču ekonomije, životne sredine i lokalne zajednice.

7 07 ODRŽIVOST ENERGETSKA EFIKASNOST kljuc ka održivom razvoju Danas koristimo energiju za doslovno sve što radimo: za odlazak na posao i putovanja, za upravljanje mašinama u industriji, da zagrejemo ili ohladimo kuću i da napunimo baterije brojnih aparata i uređaja čiji broj se konstantno povećava. ZGRADE 40% TRANSPORT 32% INDUSTRIJA 28% Veći deo sveta se obavezao na smanjenje emisije CO 2 za 20% do godine. Smanjenje potrošnje energije u zgradama je ključno za dostizanje ovog cilja, budući da se u zgradama troši preko 40% ukupne energije. Postoje brojni načini za postizanje ovog cilja, i oni podrazumevaju zajedničko delovanje mnogobrojnih organizacija i ljudi uključujući vlade, industriju, lokalne zajednice, porodice i pojedince. Najvažniji korak, međutim, jeste da svako pojedinačno smanji količinu energije koju troši i to kroz povećanu energetsku efikasnost.

8 08 KNAUF INSULATION IZOLACIJA ključ za energetsku efikasnost Gotovo polovina toplotnih gubitaka kod klasičnih objekata dešava se preko građevinskih konstrukcija omotača zgrade dakle fasade, krova i podova na tlu. ZNAČAJ IZOLACIJE Kapacitet izolacionog materijala da zadržava toplotu je zapravo ono što održava objekat toplim zimi a prijatnim leti. Izolacioni sloj pomaže da se održi stabilna unutrašnja temperatura tako što usporava transfer toplotne energije. Što je veća temperaturna razlika između unutrašnjosti objekta i van njega, potreban je deblji sloj izolacije kako bi se usporio prolaz toplote.

9 09 ZNACAJ IZOLACIJE UŠTEDA ENERGIJE prava izolacija na pravom mestu DA LI ZNATE? Čak 80% porodičnih kuća u Srbiji nema nikakvu izolaciju, a još je veći procenat javnih objekata koji su ekstremno energetski neefikasni. FASADA Ugradnjom propisanih debljina izolacionog materijala samo u spoljnom omotaču zgrade, potrošnju energije za grejanje i hlađenje možemo smanjiti do 40%. KROV Čak 30-35% manju potrošnju energije beležimo ako izolujemo i krov kosi ili ravan. POD Hladan pod vrlo je neugodan za stanovanje, a osim toga ukazuje i na prekomerne toplotne gubitke. Izolacijom poda na tlu smanjujemo toplotne gubitke, a time i potrošnju energije do 13%.

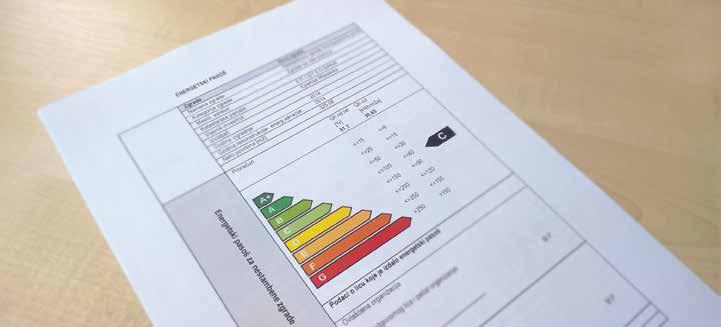

10 10 KNAUF INSULATION REGULATIVA U SRBIJI Energetska efikasnost - Pravilnici Godine 201 u Srbiji su usvojena dva važna pravilnika: Pravilnik o energetskoj efikasnosti zgrada i Pravilnik o uslovima, sadržini i načinu izdavanja sertifikata o energetskim svojstvima zgrada (energetskih pasoša), a na snagu su stupili 201 godine. Najveći pomak učinjen je sa spoljnim zidovima, tako da je sada potrebno ugraditi najmanje cm termoizolacije. Posebnu pažnju treba posvetiti i ostalim elementima u zgradi, pre svega krovovima i potkrovljima, pa je i te pozicije neophodno pravilno termoizolovati. Energetski pasoš Još jedna novina je i obaveza pribavljanja energetskog pasoša za sve nove objekte i objekte koji se renoviraju. Sam pasoš je zapravo rezultat opsežnog proračuna koji se zove elaborat energetske efikasnosti, koji izrađuju sertifikovani, licencirani inženjeri energetske efikasnosti. Energetski pasoš nam ukazuje na više podataka o datom objektu, koji su proizašli iz složenog proračuna; svakako najvažniji jeste energetski razred objekta. To je podatak koji nedvosmisleno govori o tome koliko je na godišnjem nivou energije potrebno za grejanje datog objekta. Pasoš definiše osam razreda objekata (od A+ kao najboljeg do G kao najlošijeg). Za novi objekat bitno je da rezultat klasifikacije bude minimalno razred C, što znači da nova stambena zgrada sa više stanova ne sme da troši više od 60 kwh/m 2 godišnje. Pasoš je takođe jedan od bitnih pokazatelja za kupce nekretnina jer će se klijent radije opredeliti za kupovinu nekretnine A razreda nego C, pošto se bliži vreme kada ćemo troškove za grejanje svi plaćati po utrošenim KWh stvarne potrošnje, a ne paušalno, po metru kvadratnom. Od 201 godine u Srbiji postoji Centralni registar energetskih pasoša (CREP), gde se nalazi podatak o svakom do sada izdatom energetskom pasošu.

11 11 REGULATIVA U SRBIJI Zaštita od buke Pored narušenog mira i produktivnosti, buka može negativno da utiče i na zdravlje. Višak decibela ne oštećuje samo sluh, već nepovoljno deluje na ceo ljudski organizam: podiže krvni pritisak, povećava nervozu i razdražljivost, dovodi do sindroma hroničnog umora. Buka je svaki neželjeni zvuk, a razlikujemo vazdušni zvuk (glasan govor, muzika, saobraćaj) i zvuk udara (hodanje, pomeranje nameštaja, udarci u pod). Kako bismo se zaštitili od ovog savremenog neprijatelja, neophodno je da objekat bude adekvatno zvučno izolovan, a posebno pregradni zidovi i podne konstrukcije. 50% smrtnih slučajeva uzrokovanih požarom dogodi se samo usled udisanja dima i toksičnih gasova koji nastaju prilikom sagorevanja 90% našeg vremena provodimo u zgradama 90% požara događa se u zgradama 3 minuta je dovoljno da požar zahvati celu sobu, jer naše zgrade sada sadrže više zapaljivih materijala nego ikada pre Zaštita od požara Kad govorimo o sigurnosti boravka u nekom objektu, sigurnost građevinskih konstrukcija u smislu požarne sigurnosti je jedna od ključnih stvari koje se moraju uzeti u obzir. Požar je uništavajuća vatra koja osim ljudskih žrtava i neposredne materijalne štete predstavlja i veliku opasnost za okolinu. Brojni nekontrolisani procesi u atmosferu ispuštaju niz vrlo otrovnih gasova. Uz poznavanje statistike i gotovo svakodnevne vesti o katastrofalnim posledicama brojnih požara, investitori se sve više odlučuju za negorive izolacione materijale koji ne podstiču širenje požara, a time i dramatično smanjuju posledice požara i omogućavaju sigurnu evakuaciju ljudi i imovine. Fire Safe Europe EUROPE IS PLAYING WITH FIRE / FSEU-01201

12 12 KNAUF INSULATION VAŠ SAVEZNIK u štednji energije, zaštiti od buke i požara Na tržištu Srbije Knauf Insulation distribuira kamenu mineralnu vunu sa ECOSE Technology, staklenu mineralnu vunu sa ECOSE Technology, kao i niz dodatnih materijala (krovne membrane i folije, tiplove, mrežice i lajsne za fasade). Zato smo u mogućnosti da kupcima ponudimo kompletna rešenja sa aspekta energetski efikasne gradnje, kao i vrhunsku ekspertizu u oblasti savetovanja i alata za proračune. Kamena mineralna vuna sa ECOSE Technology Izolacioni materijal mineralnog porekla, koji se dobija topljenjem kamena vulkanskog porekla dolomita, dijabaza i bazalta na visokim temperaturama, koji se zatim ispreda u vlakna i dodatkom inovativnog veziva sa ECOSE Technology pretvara u izolacione ploče. Odličan termoizolator u zimskom i letnjem periodu, ima visoku tačku topljenja (preko 1000 C) što ga čini negorivim materijalom u funkciji zaštite od požara. Takođe, odličan apsorber zvučne energije. Idealna izolacija za sve pozicije, naročito tamo gde je zahtevana veća otpornost na pritisak, i visoke izolacione performanse u letnjem periodu (ravni krovovi, podovi, fasade, potkrovlja).

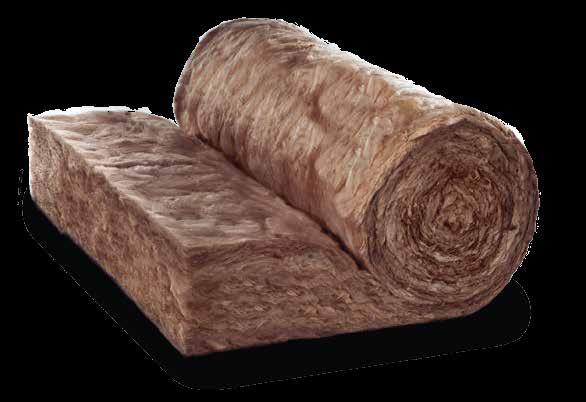

13 13 PROIZVODI ZA IZOLACIJU Staklena mineralna vuna sa ECOSE Technology Izolacioni materijal mineralnog porekla sa visokim sadržajem recikliranih sirovina, koji se dobija topljenjem peska i staklene šljake. Otopljena masa se ispreda u vlakna koja se, dodavanjem inovativnog veziva sa ECOSE Technology pretvara u izolacione rolne ili ploče. Odlikuje se odličnim toplotnim, akustičkim i protivpožarnim performansama, sa tačkom topljenja oko 700 C. Idealan je izolacioni materijal za pozicije koje ne zahtevaju samonosivost materijala i visoku čvrstoću na pritisak (kosi krovovi, spušteni plafoni, pregradni zidovi). Dodatni materijali, aksesoari i pribor Kako bismo korisniku obezbedili gotovo rešenje, u ponudu smo uvrstili niz dodatnih materijala: folije, membrane i trake za krovove, tavanice, ventilisane fasade i zidne obloge, tiplove, mrežicu i lajsne za kontaktnu fasadu. Svi ovi proizvodi zajedno sa tradicionalnim izolacionim materijalima čine naša rešenja potpunim, a primenu jednostavnijom.

14 14 KNAUF INSULATION TEHNICKA PODRŠKA U prethodnih deset godina, Knauf Insulation je uložio mnogo rada i znanja kako bi tehnička podrška koju klijenti dobijaju bila na najvišem mogućem nivou. Bez obzira da li se radi o vlasniku kuće, prodavcu građevinskog materijala ili arhitekti, naš tim će naći rešenje i izaći vam u susret na neki od sledećih načina. Softveri KnaufTerm2 Pro od svoje prve verzije iz godine pa do danas, u ovom programu građevinske fizike radilo je i radi na hiljade inženjera. Zajedno sa napredovanjem tehnologija, materijala i propisa, napredovao je i program. Softver i njegove regionalne verzije (za Srbiju, Makedoniju, Crnu Goru i Albaniju) je dostupan besplatno na našem sajtu: Po potrebi, možemo za vas uraditi proračun u našem programu, ili organizovati prezentaciju ili webinar kako bismo vas obučili za rad u njemu. Knauf Sound Insulation - KSI ovaj moderni softver iz 201 godine vrši proračune u skladu sa standardom SRPS EN i omogućuje ocenu zvučne zaštite objekata na osnovu akustičkih performansi građevinskih elemenata. Softver je takođe dostupan besplatno na našem sajtu:

15 15 TEHNICKA PODRŠKA TEHNICKA PODRŠKA Gotovi AutoCAD detalji i Predmer radova CAD detalji naši AutoCAD detalji su izrađeni u skladu sa važećim Pravilnikom o energetskoj efikasnosti zgrada. Dostupni su detalji za sve tipove konstrukcija, u DWG i PDF formatu, i mogu se preuzeti besplatno na našem sajtu: Predmer radova excel tabele sa pripremljenim predmerima za sve pozicije mogu se preuzeti sa sajta: Energetski pasosi U našoj kompaniji rade licencirani inženjeri energetske efikasnosti koji su ovlašćeni za izradu Elaborata energetske efikasnosti i izradu Energetskih pasoša, a naša firma je ovlašćena od strane nadležnog ministarstva za izdavanje Energetskih pasoša. Sertifikacija zelenih zgrada Održive zgrade i standardi za sertifikaciju zelenih zgrada Industrija zelene gradnje se brzo razvija, uz sve veću tendenciju korišćenja alata za rangiranje zelene gradnje. Više o najpopularnijim standardima za sertifikaciju zelenih zgrada možete naći na našem sajtu. Takođe, tu možete saznati i kako da uz pomoć Knauf Insulation rešenja dobijete dodatne bodove prilikom sertifikacije zelenih zgrada:

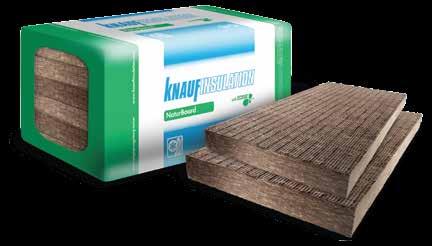

16 16 KNAUF INSULATION ECOSE Technology inovativna tehnologija sada i u proizvodnji kamene mineralne vune. Šta je ECOSE Technology? ECOSE Technology je inovativna, nova tehnologija veziva bez dodatog formaldehida, zasnovana uglavnom na brzo obnovljivim materijama umesto na hemikalijama na bazi nafte. Za proizvodnju mineralne vune sa ECOSE Technology potrebno je manje energije nego za proizvodnju sa tradicionalnim vezivom. ECOSE Technology je razvijena za izolaciju od staklene mineralne vune i kamene mineralne vune, ali pruža iste potencijalne prednosti i drugim proizvodima gde bi zamena veziva bila prednost.

17 17 ECOSE Technology ECOSE Technology Kako funkcioniše ECOSE Technology u proizvodnji mineralne vune? Pretvaranjem bio-materijala u inertni polimer u okviru zaštićenog procesa, ECOSE Technology se koristi za stvaranje izuzetno čvrstog veziva koje spaja vlakna mineralne vune. Ovo revolucionarno naučno otkriće je omogućilo Knauf Insulation-u da tradicionalno vezivo sa formaldehidom zameni u industriji izolacionih materijala. Potencijalno, ECOSE Technology se može koristiti i u drugim industrijama gde bi zamena veziva bila prednost. Nakon uspešne primene u proizvodnji staklene mineralne vune od godine, Knauf Insulation od januara godine uvodi ECOSE Technology i u proizvodnju kamene mineralne vune. Knauf Insulation proizvodi od mineralne vune sa ECOSE Technology nisu nalik drugoj izolaciji oni su zemljano braon boje, koja je dobijena bez dodataka veštačkih boja, pigmenata ili akrila. U isto vreme, i dalje na isti način kombinuju toplotne i zvučne izolacione karakteristike, kao i mehaničke karakteristike uz najvišu klasu reakcije na požar (negorivi materijali).

18 18 KNAUF INSULATION ECOSE Technology Lokalna samouprava Investitor (Korisnik objekta) Objekat Projektant Trgovac Izvođač Nadzor Novom generacijom mineralnih vuna svim učesnicima u procesu građenja pružamo dodatni kvalitet, a objekte u koje je ugrađena približavamo prirodi. VIŠI NIVO ODRŽIVOSTI Zbog visokog sadržaja recikliranih sirovina, veziva koje troši manje energije u sopstvenoj proizvodnji i zato što nema dodatog formaldehida, mineralna vuna sa ECOSE Technology doprinosi poboljšanju opšte održivosti zgrada u koje je ugrađena. ZELENA GRADNJA Knauf Insulation proizvodi od mineralne vune doprinose ukupnom rejtingu objekata u najprimenjivanijim rejting sistemima zelene gradnje (LEED i BREEAM). Naša mineralna vuna sa ECOSE Technology dodatno poboljšava kategorizaciju objekata. Ugradnjom Knauf Insulation mineralne vune dobijaju se dodatni poeni zahvaljujući biorazgradljivom vezivu bez dodatog formaldehida (ECOSE Technology).

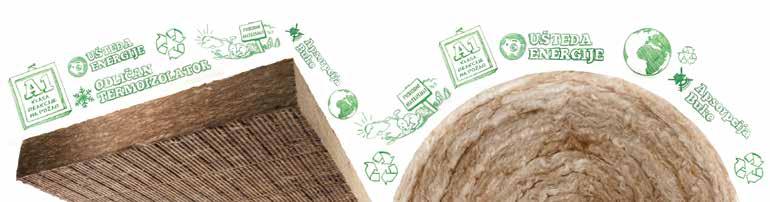

19 19 ECOSE Technology ECOSE Technology KVALITET UNUTRAŠNJEG VAZDUHA Naša mineralna vuna sa ECOSE Technology je nagrađena Eurofins Scientific s first Indoor Air Comfort Gold Standard sertifikatom koji je deo Eurofins Indoor Air Comfort Gold standard testiranja i sertifikacionog programa. INOVATIVNOST Tehnologija našeg veziva, ECOSE Technology, je revolucionarna promena u industriji izolacionih materijala. LAKA ZA RUKOVANJE I UGRADNJU Vezivo na bazi bio materijala čini naše proizvode mnogo mekšim pa samim tim lakšim za rukovanje i ugradnju. CENA Zadržana je ista cena za Knauf Insulation proizvode od mineralne vune nove generacije sa ECOSE Technology. PROIZVODNI POGON Proizvodnja Knauf Insulation mineralne vune sa ECOSE Technology u svim našim fabrikama širom Evrope je sertifikovana ključnim internacionalnim standardima iz serije ISO: ISO 9001:2008 Sistem menadžmenta kvalitetom, ISO 14001:2007 Sistem upravljanja za zaštitu životne sredine, OHSAS 18001:2007 Sistem upavljanja zaštitom zdravlja i bezbednošću na radu, EN ISO 50001:2011 Sistemi za upravljanje energijom IZLOŽENOST NA RADNOM MESTU Naša kamena mineralna vuna sa ECOSE Technology je proizvedena bez dodavanja formaldehida.

20 20 KNAUF INSULATION OBELEŽAVANJE I ETIKETIRANJE Svi proizvodi od mineralne vune (kamene i staklene) moraju biti proizvedeni u svemu po standardu: SRPS EN Proizvodi za toplotnu izolaciju zgrada - Industrijski proizvodi od mineralne vune (MW) - Specifikacija Proizvodi koji su usaglašeni sa standardom SRPS EN moraju jasno da budu obeleženi, tako što će ili na samom proizvodu, ili na etiketi, ili pakovanju, imati sledeće podatke: Etiketa za kamenu vunu: Etiketa za staklenu vunu: EC sertifikat o konstantnosti performansi Kôd za označavanje mora da dâ proizvođač. Kada ne postoji zahtev za specifičnom primenom, kôd mora da obuhvata sledeće:. Skraćenicu termina za mineralnu vunu. Broj evropskog standarda. Dozvoljena odstupanja debljine. Stabilnost mera pri utvrđenoj temperaturi. Stabilnost mera u utvrđenim uslovima temperature i vlažnosti. Napon ili čvrstoću pri pritisku. Čvrstoću pri zatezanju upravno na obloge. Tačkasto opterećenje MW EN Ti DS(T+) DS(TH) CS(10\Y)i TRi PL(5)i. Kratkoročno upijanje vode. Dugoročno upijanje vode. Prenos vodene pare. Dinamičku krutost. Stišljivost. Pucanje usled pritiska. Praktični koeficijent apsorpcije zvuka. Ponderisani koeficijent apsorpcije zvuka. Otpornost prema protoku vazduha WS WL(P) MUi ili Zi SDi CPi CC(i1/i2,y) σc APi AWi AFi gde "i" mora da se koristi da označi odgovarajuću klasu ili nivo, "σc" mora da se koristi da označi naprezanje pri pritisku, "y" da označi broj godina. Primer kôda za označavanje proizvoda od mineralne vune: MW - EN T6 - DS(T+) - CS(10)70 - TR15 - PL(5)100 - MU1 - CP3 - AP0,35 - AW0,40

21 21 SERTIFIKATI KARAKTERISTIKE I SERTIFIKATI Karakteristike proizvoda od mineralne vune Pregled najčešćih karakteristika prozvoda od kamene i staklene mineralne vune i objašnjenje. Klasifikacija u odnosu na reakciju na požar Klasifikacija građevinskih proizvoda u odnosu na reakciju na vatru prema EN je poznatija kao Euroclass. Postoji 7 klasa:, A2, B, C, D, E, i F. Dodatne klasifikacije su za: stvaranje dima s1, s2, s3 i kapljica/čestica koje gore d0, d1, d Proizvodi razvrstani u klasu ne doprinose razvoju požara ni u jednoj fazi, uključujući i potpuno razvijenu vatru. Koeficijent toplotne provodljivosti λ D Za svaki tip izolacije od kamene i staklene vune proizvođač daje deklarisanu vrednost koeficijenta toplotne provodljivosti λ (W/mK) koja označava količinu toplote koju propusti sloj nekog materijala jedinične debljine, i to upravno na njegovu površinu, pri jediničnoj temperaturnoj razlici u stacionarnom stanju između graničnih površina materijala. To je veličina koja ne zavisi od debljine izolacionog materijala. Dimenzije proizvoda Dužina i širina proizvoda se ne sme razlikovati od nominalne vrednosti više od: dužina ± 2%, širina ±1,5% Pravouglost između dužine i širine ploče: 5mm/m Ravnost površine ploče: 6mm Dozvoljena odstupanja od nominalne debljine proizvoda data su u tabeli: 1) Vrednost koja daje veće dozvoljeno odstupanje 2) Vrednost koja daje manje dozvoljeno odstupanje Upijanje vode Svojstvo vodootpornosti se karakteriše površinskim upijanjem vode odnosno kratkotrajnim upijanjem vode WS (proizvod izložen vodi u trajanju od 24h ne sme upiti više od 1,0kg/m 2 ) i dugotrajnim upijanjem vode WL(P) (proizvod izložen vodi u trajanju od 28 dana ne sme upiti više od 3,0kg/m 2 ). Otpor strujanju vazduha Za vlaknaste izolacione materijale, otpornost na vazdušni protok (AFi) po jedinici dužine upravno na površinu izolacionog materijala ne sme da bude manja od 5kPa s/m 2. Zatezna čvrstoća upravna na povr{inu delaminacija Vrednost zatezne čvrstoće upravno na površinu izolacionog materijala omt (kpa) treba da bude veća od deklarisane vrednosti delaminacije TRi sila upravna na površinu proizvoda koja je potrebna da bi izazvala kidanje strukture proizvoda odnosno raslojavanje. Pritisna čvrstoća Vrednost pritisne čvrstoće pri 10%-tnom sabijanju ơ10 (kpa) treba da bude veća od deklarisane vrednosti CS (10)i sila upravna na površinu koja je potrebna da se izazove smanjenje debljine proizvoda za 10%. Kompresibilnost sti{ljivost Vrednost kompresibilnosti c (mm), koja se određuje kao razlika debljina proizvoda dl pre opterećenja i db pri opterećenju, treba da bude manja od deklarisane vrednosti CPi. Ova oznaka kvaliteta koristi se kod proizvoda za izolaciju podova. Tačkasto opterećenje Deklariše se tačkasto opterećenje, Fp, pri deformaciji od 5mm i po nivoima od 50N. Ova oznaka kvaliteta koristi se kod proizvoda za izolaciju ravnih krovova. CE znak CE znak predstavlja potvrdu da se proizvod od kamene i staklene vune proizvode u svemu prema standardu EN 1316 EUCEB EUCEB predstavlja potvrdu nezavisnog tela kojom se garantuje da proizvodi zadovoljavaju kriterijume za nekancerogene materijale odnosno materijale koji nisu štetni po zdravlje. EUROFINS Indoor Air Comfort GOLD Eurofins Indoor Air Comfort sertifikacioni program kombinuje kriterijume obaveznih i dobrovoljnih regulativa, određenih od strane nacionalnih sertifikacionih organizacija i privatnih sertifikacionih tela, kao što su Blue Angel, M1, AgBB, AFSSET i drugi. GOLD / ZLATNA oznaka potvrđuje da proizvod ispunjava najviše moguće standarde u određenoj grupi proizvoda koji se tiču kvaliteta unutrašnjeg vazduha; takođe, osigurava usaglašenost sa bilo kojim auditom od strane trećih lica koji može uslediti. CoCoP - Sertifikat o konstantnosti performansi, u skladu sa regulativom o građevinskim proizvodima Evropskog parlamenta i Saveta 305/2011/EU, potvrđuje da su sve odredbe u vezi sa procenom i verifikacijom performansi opisanih u aneksu ZA standarda EN 13162:2012+:2015 primenjene pod sistemom 1 i da ključna svojstva reakcije na požar za proizvode ispunjavaju sve propisane gore navedene zahteve. DoP Izjava o svojstvima, je ključni deo Regulative o građevinskim proizvodima. Svaki građevinski proizvod koji pripada harmonizovanom evropskom standardu mora imati Izjavu o svojstvima i mora biti sertifikovan CE znakom.

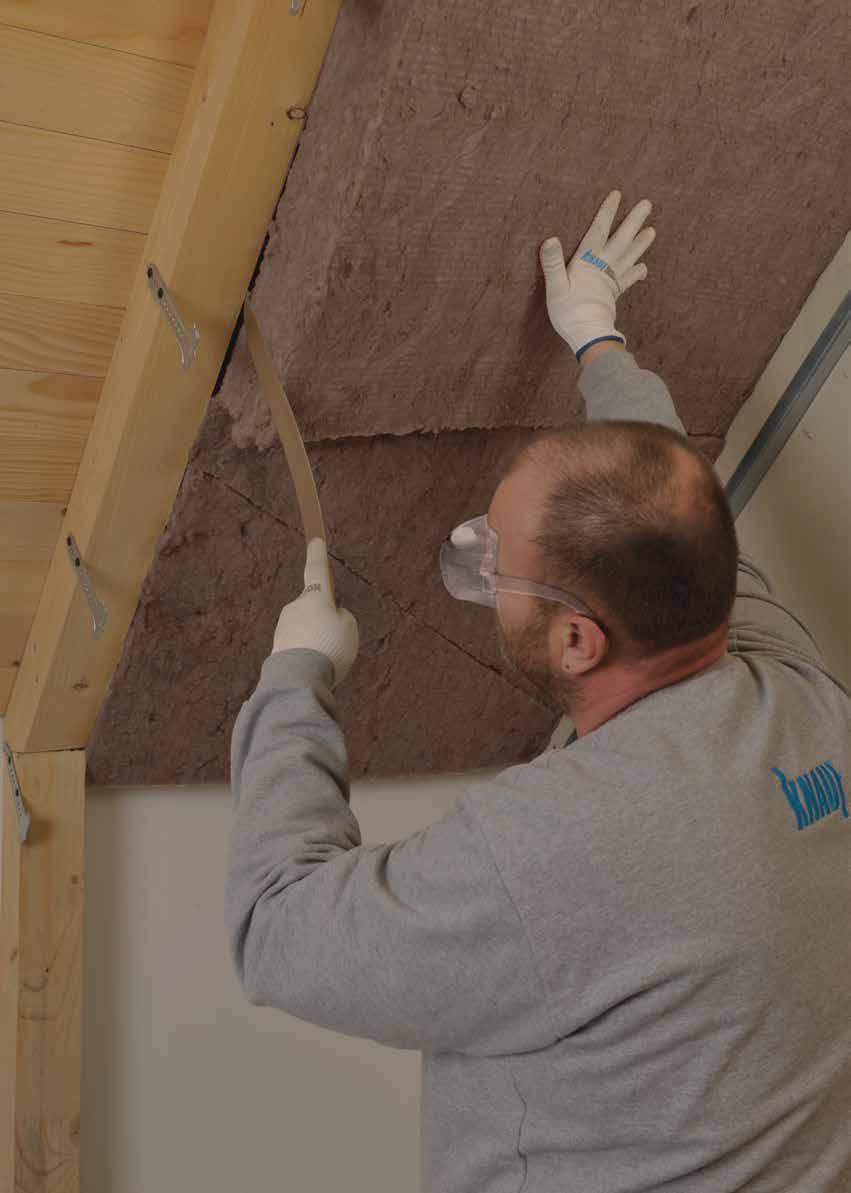

22 22 IZOLACIJA KOSOG KROVA IZOLACIJA KOSOG KROVA ISPOD ROGOVA Zašto izolovati krov? Krov je deo omotača objekta kroz koji se izgubi najviše energije - čak 30-35%! Krov je najviše izložen spoljnim uticajima i najčešće ga čini laka drvena konstrukcija, pa se potkrovlje leti brzo pregreva, a zimi hladi. PREDNOSTI MINERALNE VUNE TOPLOTNA STABILNOST Mineralna vuna je vrhunski termoizolator koji pruža idealnu termičku zaštitu u hladnoj sezoni. U letnjem periodu dolazi do pregrevanja boravišnog prostora. Temperatura ispod krovnog pokrivača može dostići čak 80 C, pri čemu se neadekvatan izolacioni materijal u krovu topi! Mineralna vuna je u potpunosti toplotno stabilna (topi se na 1000 C ), teže se zagreva, duže čuva toplotu i dosta kasnije je otpušta u unutrašnji prostor za razliku od drugih termoizolacionih materijala, održavajući tako prijatnu temperaturu u životnom prostoru. POTKROVLJE "DIŠE" Mineralna vuna je paropropusan materijal koji omogućava da vodena para nesmetano, i bez rizika od kondenzacije, izađe iz unutrašnjeg prostora, a na taj način stvara prijatne uslove boravka u potkrovlju. BOLJI KVALITET VAZDUHA Mineralna vuna je materijal sa visokim procentom recikliranog sadržaja. Proizvedena je u ECOSE Technology sa biorazgradljivim vezivom, zbog čega su prostorije, izolovane ovom mineralnom vunom, mnogo boljeg kvaliteta vazduha. BEZBEDNOST Mineralna vuna je negoriv materijal. U gradskim jezgrima, gde su objekti često prislonjeni jedan uz drugi, u slučaju požara važno je znati da se u krovu nalaze materijali koji će sprečiti širenje požara i stvaranje otrovnih gasova od kojih zapravo strada više ljudi nego od same vatre. IDEALNO PRIJANJANJE Mineralna vuna ima fleksibilnu strukturu. Idealno se prilagođava nepravilnim rasponima rogova, savršeno zaptivajući sve zazore kroz koje curi energija. PREPORUČENA DEBLJINA IZOLACIJE: 25-30cm

23 23 IZOLACIJA KOSOG KROVA IZOLACIJA ISPOD ROGOVA REŠENJA I PROIZVODI VENTILISAN KROV RAZMAKNUTO PODAŠČAVANJE Paropropusna-vodonepropusna folija, Homeseal LDS lepljiva traka, Homeseal LDS SOLIFIT Kamena vuna, NaturBoard FIT PLUS / NaturBoard FIT, 12cm Staklena vuna, UNIFIT 035 / NatuRoll Pro, 14cm Aktivna parna brana, Homeseal LDS 5 SILK + lepljiva traka, Homeseal LDS SOLIFIT + dvostrano lepljiva traka, Homeseal LDS SOLIFIT 2 VENTILISAN KROV BEZ PODAŠČAVANJA Paropropusna-vodonepropusna folija, Homeseal LDS lepljiva traka, Homeseal LDS SOLIFIT Kamena vuna, NaturBoard FIT PLUS / NaturBoard FIT, 12cm Staklena vuna, UNIFIT 035 / NatuRoll Pro, 14cm Aktivna parna brana, Homeseal LDS 5 SILK + lepljiva traka, Homeseal LDS SOLIFIT + dvostrano lepljiva traka, Homeseal LDS SOLIFIT 2 NEVENTILISAN KROV PARNA BRANA SA GORNJE STRANE Paronepropusan sloj (ter-papir, parna brana, tegola, ) Kamena vuna, NaturBoard FIT PLUS / NaturBoard FIT, 12cm Staklena vuna, UNIFIT 035 / NatuRoll Pro, 14cm Parna brana, Homeseal LDS 35 (LDS 200) + lepljiva traka, Homeseal LDS SOLIFIT + dvostrano lepljiva traka, Homeseal LDS SOLIFIT 2 NEVENTILISAN KROV OSB PLOČE SA GORNJE STRANE OSB ploče Kamena vuna, NaturBoard FIT PLUS / NaturBoard FIT, 12cm Staklena vuna, UNIFIT 035 / NatuRoll Pro, 14cm Parna brana, Homeseal LDS 35 (LDS 200) + lepljiva traka, Homeseal LDS SOLIFIT + dvostrano lepljiva traka, Homeseal LDS SOLIFIT 2 NEVENTILISAN KROV > VENTILISAN KROV (POMOĆU LETVICA) Paropropusna-vodonepropusna folija, Homeseal LDS lepljiva traka, Homeseal LDS SOLIFIT Kamena vuna, NaturBoard FIT PLUS / NaturBoard FIT, 12cm Staklena vuna, UNIFIT 035 / NatuRoll Pro, 14cm Aktivna parna brana, Homeseal LDS 5 SILK + lepljiva traka, Homeseal LDS SOLIFIT + dvostrano lepljiva traka, Homeseal LDS SOLIFIT 2 KAMENA I STAKLENA VUNA NaturBoard FIT PLUS NaturBoard FIT UNIFIT 035 NatuRoll Pro Koeficijent toplotne provodljivosti (λ) (W/mK) (W/mK) (W/mK) (W/mK) Reakcija na požar Paropropusnost Dimenzije (mm) 1000x x mm širina (dužina zavisi od debljine) 1200mm širina (dužina zavisi od debljine) Debljina (mm) FOLIJE&TRAKE Homeseal LDS 0.02 Homeseal LDS 5 SILK Homeseal LDS 35 Homeseal LDS 200 Homeseal LDS SOLIFIT Homeseal LDS SOLIFIT 2 Paropropusnost (Sd) 0.02 (m) 5 (m) 35 (m) 200 (m) - - Težina (g/m 2 ) Dimenzije 5x50m 5x50m 5x50m 5x50m Š-60mm / D-25m Š-38mm / D-50m Debljina (mm)

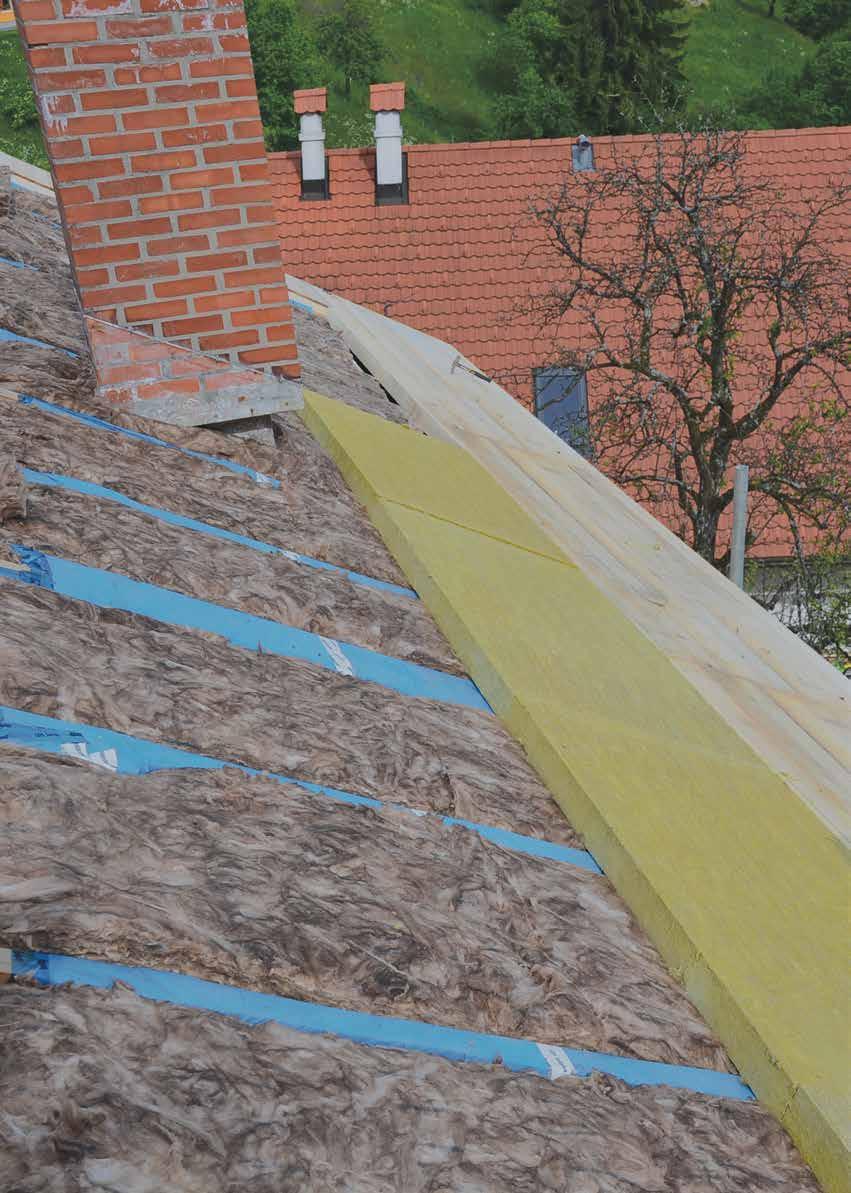

24 24 IZOLACIJA KOSOG KROVA IZOLACIJA KOSOG KROVA IZNAD ROGOVA Treba da izolujete potkrovlje a ne biste unutra ništa da menjate? Imate divno potkrovlje, potrudili ste se oko enterijera, ponosite se gredama koje prostoru daju rustičan izgled Dodatno, kosine u potkrovlju su baš onakve kakve želite, prostor je ograničen i bilo kakva promena bi ugrozila vaš komfor. Sa druge strane, svesni ste da je krajnje vreme da ugradite izolaciju, jer, šta vredi sav taj prijatni enterijer, kada zimi nikako ne možete dovoljno da ugrejete prostor, a leti nikada dovoljno da ga rashladite, iako klima radi dan-noć? SREĆOM, POSTOJI REŠENJE POTKROVLJE JE MOGUĆE IZOLOVATI I SA SPOLJAŠNJE STRANE! Na taj način će sve što ste već uradili za svoje potkrovlje ostati netaknuto. I dodatno, značajno ćete uštedeti na prostoru, jer, mora se priznati da velike debljine izolacije koje je neophodno staviti u krovnu konstrukciju često idu nauštrb prostora. PREPORUČENA DEBLJINA IZOLACIJE: 20-25cm

25 25 IZOLACIJA KOSOG KROVA IZOLACIJA IZNAD ROGOVA REŠENJA I PROIZVODI SANACIJA IZNAD ROGOVA Paropropusna-vodonepropusna folija, Homeseal LDS lepljiva traka, Homeseal LDS SOLIFIT Kamena vuna, SmartRoof Top, 12cm Staklena vuna, UNIFIT 035 / NatuRoll Pro, 12cm Aktivna parna brana, Homeseal LDS 5 SILK + lepljiva traka, Homeseal LDS SOLIFIT + dvostrano lepljiva traka, Homeseal LDS SOLIFIT 2 SANACIJA IZNAD BETONSKE PLOČE Paropropusna-vodonepropusna folija, Homeseal LDS lepljiva traka, Homeseal LDS SOLIFIT Kamena vuna, SmartRoof Top, 12cm Staklena vuna, UNIFIT 035 / NatuRoll Pro, 12cm Aktivna parna brana, Homeseal LDS 5 SILK + lepljiva traka, Homeseal LDS SOLIFIT + dvostrano lepljiva traka, Homeseal LDS SOLIFIT 2 NOVOGRADNJA IZNAD ROGOVA Paropropusna-vodonepropusna folija, Homeseal LDS lepljiva traka, Homeseal LDS SOLIFIT Kamena vuna, SmartRoof Top, 10cm Staklena vuna, UNIFIT 035 / NatuRoll Pro, 12+6cm Aktivna parna brana, Homeseal LDS 5 SILK + lepljiva traka, Homeseal LDS SOLIFIT + dvostrano lepljiva traka, Homeseal LDS SOLIFIT 2 KAMENA I STAKLENA VUNA SmartRoof Top UNIFIT 035 NatuRoll Pro Koeficijent toplotne provodljivosti (λ) (W/mK) (W/mK) (W/mK) Reakcija na požar Paropropusnost Dimenzije (mm) 1200x mm širina (dužina zavisi od debljine) 1200mm širina (dužina zavisi od debljine) Debljina (mm) FOLIJE&TRAKE Homeseal LDS 0.02 Homeseal LDS 5 SILK Homeseal LDS 35 Homeseal LDS 200 Homeseal LDS SOLIFIT Homeseal LDS SOLIFIT 2 Paropropusnost (Sd) 0.02 (m) 5 (m) 35 (m) 200 (m) - - Težina (g/m 2 ) Dimenzije 5x50m 5x50m 5x50m 5x50m Š-60mm / D-25m 0.038x50 Debljina (mm)

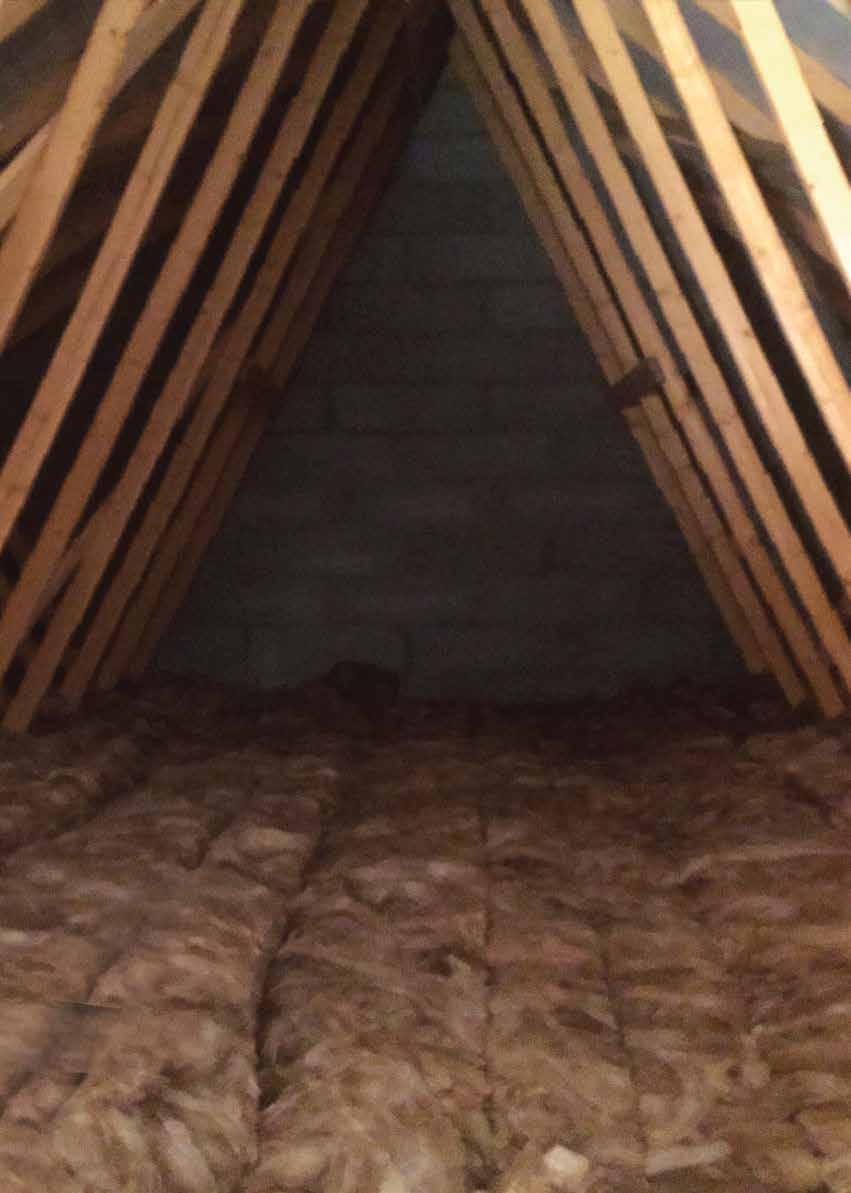

26 26 IZOLACIJA TAVANSKOG PROSTORA IZOLACIJA PLOCE U TAVANSKOM PROSTORU Da li i vi grejete prostor koji ne koristite? Ukoliko niste u mogućnosti da izolujete krovnu konstrukciju, učinite sledeću najbolju stvar izolujte ploču u tavanskom prostoru i sprečite rasipanje energije iz grejane prostorije ispod. Ovaj vid intervencije je krajnje jednostavan i brz. Nije neophodno angažovanje profesionalnih izvođača, jer se sanacija svodi na prosto slaganje termoizolacionog materijala preko ploče. Ovom jednostavnom intervencijom čuvate toplotnu energiju, samim tim i novac, koji se gube kroz neizolovanu tavanicu u hladan tavanski prostor - prostor koji se ne koristi. PREPORUČENA DEBLJINA IZOLACIJE: 10-15cm

27 27 IZOLACIJA TAVANSKOG PROSTORA TAVANSKI PROSTOR REŠENJA I PROIZVODI TAVANICA PO KOJOJ SE NE GAZI Aktivna parna brana, Homeseal LDS 5 SILK Kamena vuna, NaturBoard FIT PLUS / NaturBoard FIT, 10-15cm ili Staklena vuna, NatuRoll Pro, 10-15cm Paropropusna-vodonepropusna folija, Homeseal LDS 0.02* + lepljiva traka, Homeseal LDS SOLIFIT * Postavlja se preko termoizolacije, ako u potkrovlje dospeva kišnica, sneg... TAVANICA PO KOJOJ SE GAZI Aktivna parna brana, Homeseal LDS 5 SILK Kamena vuna, NaturBoard FIT PLUS / NaturBoard FIT, 10-15cm ili Staklena vuna, NatuRoll Pro, 10-15cm Paropropusna-vodonepropusna folija, Homeseal LDS 0.02* + lepljiva traka, Homeseal LDS SOLIFIT * Postavlja se preko termoizolacije, ako u potkrovlje dospeva kišnica, sneg... KAMENA VUNA NaturBoard FIT NaturBoard FIT PLUS Koeficijent toplotne provodljivosti (λ) Reakcija na požar Paropropusnost Dimenzije (mm) Debljina (mm) (W/mK) 1000x (W/mK) 1000x STAKLENA VUNA Koeficijent toplotne provodljivosti (λ) Reakcija na požar Paropropusnost Dimenzije (mm) Debljina (mm) NatuRoll Pro (W/mK) 1200mm širina (dužina zavisi od debljine) FOLIJE&TRAKE Homeseal LDS 5 SILK Homeseal LDS 0.02 Homeseal LDS SOLIFIT Paropropusnost (Sd) 5 (m) 0.02 (m) - Težina (g/m 2 ) Dimenzije 5x50m 5x50m Širina 60mm / Dužina 25m Debljina (mm)

28 28 IZOLACIJA FASADNOG ZIDA IZOLACIJA FASADNOG ZIDA KONTAKTNA FASADA (ETICS) Zašto izolovati spoljne zidove? Toplotni gubici kroz spoljašnje zidove čine i do 40% ukupnih toplotnih gubitaka u neizolovanoj kući! Izolacija spoljnih zidova je iz tog razloga uvek prva mera dostizanja energetske efikasnosti zgrada i intervencije na toplotnom omotaču zgrade. PREDNOSTI MINERALNE VUNE u sistemu kontaktne fasade TERMIČKA ZAŠTITA Mineralna vuna je vrhunski termoizolator koji pruža idealnu termičku zaštitu u hladnoj sezoni. Nove generacije mineralnih vuna sa poboljšanim koeficijentom toplotne provodljivosti λ (već od 0,034 W/mK) pružaju odličnu toplotnu zaštitu primerenu svim tipovima osnovne konstrukcije zida (opeka, šuplji blok, beton, porobeton ). Dodatna prednost je toplotni komfor leti kada mineralna vuna zbog svoje strukture i gustine sprečava da toplota uđe u objekat. PAROPROPUSNOST ZID DIŠE Kamena mineralna vuna je paropropusan materijal koji omogućava da vodena para nesmetano, i bez rizika od kondenzacije, izađe iz unutrašnjeg prostora, a na taj način stvara prijatne uslove boravka u prostoru. Mineralna vuna u sistemu kontaktne fasade nudi ovu mogućnost, kako za postojeće, tako i za nove objekte. ZVUČNA IZOLACIJA Problem zaštite od spoljne buke obično razmatramo tek kada se sa njim suočimo! Tada je obično kasno ili jako teško rešiti jedan od velikih neprijatelja savremenog života. Mineralna vuna, zbog svoje specifične vlaknaste strukture daje odličnu izolovanost unutrašnjeg prostora od spoljne buke. ZAŠTITA OD POŽARA Mineralna vuna je negoriv materijal. Ukoliko je potrebno projektovati i ugraditi negoriv sistem kontaktne fasade, to se može postići jedino tako što će izolacioni materijal biti kamena mineralna vuna. Samo u tom slučaju sistem kontaktne fasade može dobiti klasifikaciju A2 s1(s2)d0. TRAJNO REŠENJE Trajanje jednog sistema kontaktne fasade zavisi od svih njegovih pojedinačnih komponenti. Izborom kamene mineralne vune kao izolacionog materijala, vaša termofasada će trajati koliko i sam objekat. PREPORUČENA DEBLJINA IZOLACIJE: od 10cm naviše

29 29 IZOLACIJA FASADNOG ZIDA KONTAKTNA FASADA REŠENJA I PROIZVODI KONTAKTNA FASADA PLOČE OD MINERALNE VUNE Spoljašnji zid Lepak za kamenu mineralnu vunu Kamena vuna, FKD-S Thermal / FKD-N Thermal, FKD-N Thermal 2,10cm Tiplovi sa čeličnim klinom, KI H1 Eco / KI LFM / KI LMX Lepak za kamenu mineralnu vunu (I sloj) Knauf Insulation staklena mrežica Lepak za kamenu mineralnu vunu (II sloj) Osnovni premaz za dekorativni malter Dekorativni malter Dodatni elementi za kontaktnu fasadu, Knauf Insulation lajsne KONTAKTNA FASADA DODATNI ASORTIMAN TIPLOVI STAKLENA PLASTIFICIRANA MREŽICA LAJSNE KI H1 ECO Plastični tipl sa čeličnim klinom Dostupne dužine tipla mm KI LMX/ LFM Plastični tipl sa čeličnim klinom Dostupne dužine tipla mm KI STAKLENA MREŽICA Visokokvalitetna alkalna postojanost, velika zatezna čvrstoća >2200N/cm KI LAJSNE Ugaona lajsna, špaletni profil, kontaktni profil KAMENA VUNA FKD-S Thermal FKD-N Thermal FKD-N Thermal 2 Koeficijent toplotne provodljivosti (λ) (W/mK) (W/mK) (W/mK) Reakcija na požar Pritisna čvrstoća CS(10) 30 kpa 20 kpa 40 kpa Delaminacija TR(10) 10 kpa 7,5 kpa 10 kpa Paropropusnost Dimenzije (mm) 1000x x x600 Debljina (mm)

30 30 IZOLACIJA FASADNOG ZIDA IZOLACIJA FASADNOG ZIDA VENTILISANA FASADA Kada je ventilisana fasada idealno rešenje? Ventilisana fasada je prvi izbor za poslovne objekte, hotele i druge ekskluzivne zgrade, zbog vrhunskih termičkih karakteristika, kvaliteta završne obloge, estetskog momenta i trajnosti celokupne fasadne konstrukcije. PREDNOSTI MINERALNE VUNE u sistemu ventilisane fasade TERMICKA ZAŠTITA Mineralna vuna je vrhunski termoizolator koji pruža idealnu termičku zaštitu u hladnoj sezoni. Nove generacije mineralnih vuna sa poboljšanim koeficijentom toplotne provodljivosti λ (već od 0,035 W/mK) pružaju odličnu toplotnu zaštitu primerenu svim tipovima osnovne konstrukcije zida (opeka, šuplji blok, beton, porobeton ). Dodatna prednost je toplotni komfor leti kada mineralna vuna zbog svoje strukture i gustine sprečava da toplota uđe u objekat. PAROPROPUSNOST Mineralna vuna u sistemu ventilisane fasade nudi ključnu prednost vodena para se nesmetano prenosi kroz sistem zida u ventilišući sloj bez neželjenih pojava kao što je kondenzacija. Mineralna vuna sa koeficijentom paropropusnosti μ(približno kao vazduh) je idealan izbor kao izolacioni materijal sa stanovišta toplotne zaštite i protoka vodene pare kroz sistem zida. ZAŠTITA OD POŽARA Mineralna vuna je negoriv materijal. U sistemu ventilisane fasade od ključne je važnosti da se onemogući razvoj požara u izolacionom sloju jer bi u tom slučaju objekat momentalno bio zahvaćen požarom upravo preko ventilisanog sloja kroz celu visinu objekta. ZVUČNA IZOLACIJA Problem zaštite od spoljne buke obično razmatramo tek kada se sa njim suočimo! Tada je obično kasno ili jako teško rešiti jedan od velikih neprijatelja savremenog života. Mineralna vuna, zbog svoje specifične vlaknaste strukture daje odličnu izolovanost unutrašnjeg prostora od spoljne buke. TRAJNO REŠENJE U zavisnosti od vrste spoljne obloge, moguće je da dođe do prodora atmosferskih uticaja kroz fuge spoljne obloge. U tu svrhu je potrebno zaštiti izolacioni sloj paropropusnom vodonepropusnom folijom koja će omogućiti nesmetan protok vodene pare u vazdušni sloj, a onemogućiti eventualno navlaživanje mineralne vune. Takođe, sloj folije će onemogućiti efekat hlađenja izolaconog sloja i time obezbediti maksimalne performanse celog ventilisanog sklopa fasadnog zida. PREPORUČENA DEBLJINA IZOLACIJE: od 10cm naviše

31 31 IZOLACIJA FASADNOG ZIDA VENTILISANA FASADA REŠENJA I PROIZVODI VENTILISANA FASADA - ZAVRŠNA OBLOGA SA OTVORENIM SPOJEVIMA Spoljašnji zid Potkonstrukcija fasadnog ventilisanog sistema Kamena vuna, NaturBoard VENTACUSTO, NaturBoard VENTI, NaturBoard VENTI PLUS, 10cm Tiplovi sa čeličnim klinom, KI H1 Eco / KI LFM / KI LMX Paropropusna-vodonepropusna folija, Homeseal LDS 0.04 UV + dvostrano lepljiva traka, Homeseal LDS SOLIFIT 2 Vazdušni sloj Završna fasadna obloga (kompozitni materijali, aluminijumski lim, alu bond, fasadna drvena obloga) VENTILISANA FASADA - ZAVRŠNA OBLOGA SA ZATVORENIM SPOJEVIMA Spoljašnji zid Potkonstrukcija fasadnog ventilisanog sistema Kamena vuna, NaturBoard VENTACUSTO, NaturBoard VENTI, NaturBoard VENTI PLUS, 10cm ili Staklena vuna, NaturBoard 037, TP 435B, 10cm Tiplovi sa čeličnim klinom, KI H1 Eco / KI LFM / KI LMX *Paropropusna-vodonepropusna folija, Homeseal LDS univerzalna lepljiva traka, Homeseal LDS SOLIFIT Vazdušni sloj Završna fasadna obloga (kompozitni materijali, aluminijumski lim, alu bond, fasadna drvena obloga) *primenjuje se uz proizvode NaturBoard VENTACUSTO, NaturBoard VENTI, NaturBoard VENTI PLUS KAMENA I STAKLENA VUNA NaturBoard VENTI* NaturBoard VENTACUSTO** NaturBoard VENTI PLUS*** NaturBoard 037 TP 435B Koeficijent toplotne provodljivosti (λ) (W/mK) (W/mK) (W/mK) (W/mK) (W/mK) Reakcija na požar Paropropusnost Dimenzije (mm) 1000x x x x x600 Debljina (mm) *za objekte visine < 12m ** za objekte visine od 12-20m *** za objekte visine > 20m FOLIJE&TRAKE Homeseal LDS 0.04 Homeseal LDS 0.04 UV Homeseal LDS SOLIFIT Homeseal LDS SOLIFIT 2 Paropropusnost (Sd) 0.02 (m) 0.04 (m) - - Težina (g/m 2 ) Dimenzije 5x50m 5x50m Š-60mm / D-25m Š-38mm / D-50m Debljina (mm)

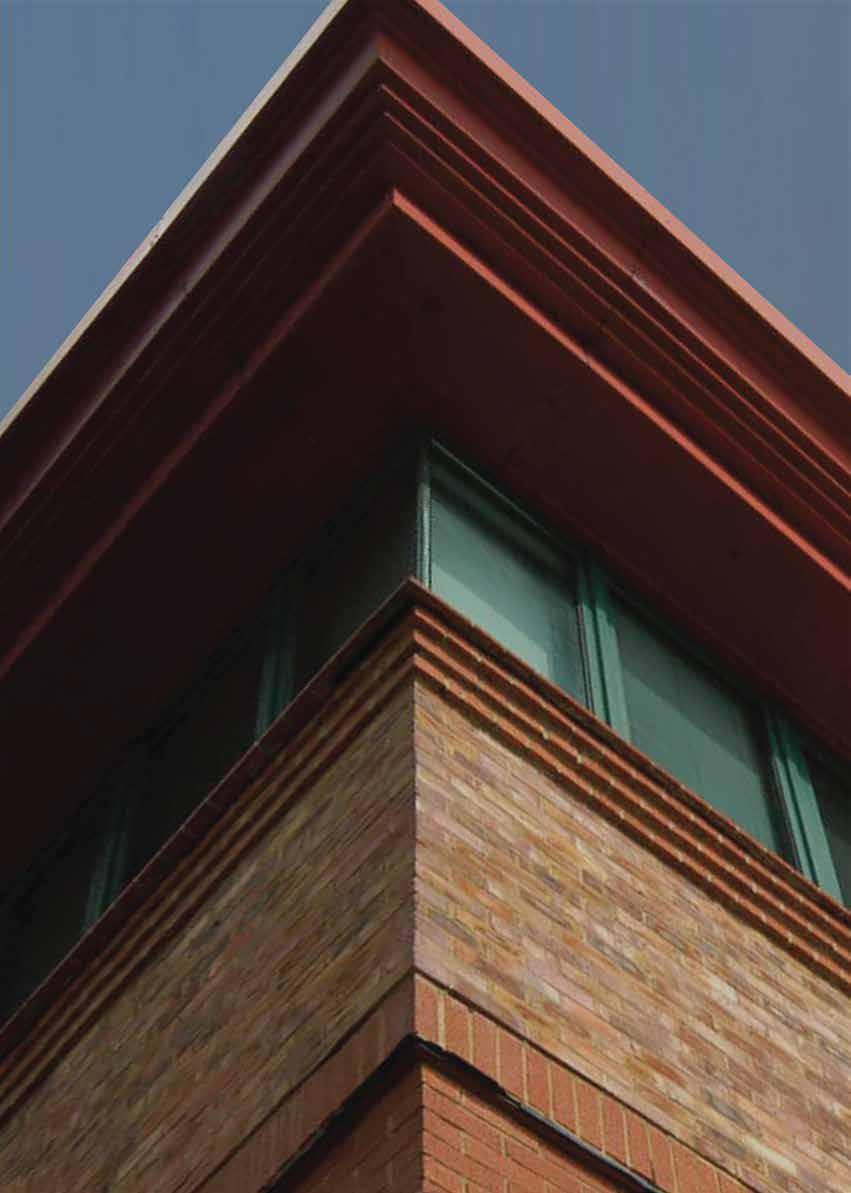

32 32 IZOLACIJA FASADNOG ZIDA IZOLACIJA FASADNOG ZIDA SENDVIC ZID Zašto izolovati spoljne zidove? Izolacija spoljnih zidova je uvek prva mera dostizanja energetske efikasnosti zgrada i intervencije na toplotnom omotaču zgrade. Sendvič fasadni zid predstavlja još uvek jedan od omiljenih izbora projektanata i investitora, pre sveg zbog mogućnosti upotrebe opekarskih proizvoda, kao spoljnog masivnog elementa zidne konstrukcije kao i jednostavnih opcija za ugradnju kamene obloge kao završnog dekorativnog elementa na fasadi objekta. PREDNOSTI MINERALNE VUNE u sistemu sendvič zida: TERMIČKA ZAŠTITA Kada je u pitanju sendvič zid, dodatna prednost je toplotni komfor leti. Zbog svoje mase i dobrih termičkih svojstava, kombinacija kamene vune, osnovnih elemenata zidnog sistema i spoljnog zida, sprečava da toplota uđe u objekat. PAROPROPUSNOST Mineralna vuna u sistemu ventilisanog sendvič zida nudi ključnu prednost vodena para se nesmeteno prenosi kroz sistem zida u ventilišući sloj bez neželjenih pojava kao što je kondenzacija. U slučaju neventilisanog sendvič zida, potrebno je na unutrašnjoj strani izolacije, između unutrašnjeg zida i kamene vune, postaviti aktivnu parnu branu. ZVUČNA IZOLACIJA Sendvič zidne konstrukcije fasadnih zidova sa kamenom mineralnom vunom kao izolacionim materijalom predstavljaju odličan izbor kada je u pitanju zvučna zaštita od spoljašnje buke. Za zvučnu zaštitu zaslužna je velika masa zidane konstrukcije u kombinaciji sa izvanrednim karakteristikama kamene vune kao ispune. KVALITETNO I TRAJNO REŠENJE Prednost sendvič zidova u pogledu trajnosti i kvaliteta je, što je ka spoljnoj, atmosferskim uticajima izloženoj strani, istaknuta masivna zidna konstrukcija (opeka, kamen, obloga), tako da je zagarantovana dugotrajnost fasadne površine. Estetski izgled spoljne fasadne površine, sa prirodnim materijalima kao što je fasadna opeka, silikatna opeka, prirodni kamen i sl. takođe afirmišu ovo rešenje jer je za naše podneblje dosta česta upotreba ovih materijala kao finalne obrade fasade. PREPORUČENA DEBLJINA IZOLACIJE: od 10cm naviše

33 33 IZOLACIJA FASADNOG ZIDA SISTEM SENDVIC ZIDA REŠENJA I PROIZVODI NEVENTILISANI SENDVIČ FASADNI ZID Ploče od kamene mineralne vune 5. Spoljašnji zid Aktivna parna brana, Homeseal LDS 5 SILK Kamena vuna, NaturBoard VENTI, NaturBoard VENTACUSTO, NaturBoard VENTI PLUS, 10cm Sidra od nerđajućeg čelika Završna fasadna obloga (fasadna peka, prirodni kamen, ) 5. VENTILISANI SENDVIČ FASADNI ZID Osnovni fasadni spoljašnji zid Kamena vuna, NaturBoard VENTI, NaturBoard VENTACUSTO, NaturBoard VENTI PLUS, 10cm Tiplovi sa čeličnim klinom, KI H1 Eco / KI LFM / KI LMX Paropropusna-vodonepropusna folija, Homeseal LDS univerzalna lepljiva traka, Homeseal LDS SOLIFIT Vazdušni sloj Fasadni spoljašnji zid KAMENA VUNA NaturBoard VENTI NaturBoard VENTACUSTO NaturBoard VENTI PLUS Koeficijent toplotne provodljivosti (λ) (W/mK) (W/mK) (W/mK) Reakcija na požar Paropropusnost Dimenzije (mm) 1000x x x600 Debljina (mm) FOLIJE&TRAKE Homeseal LDS 5 SILK Homeseal LDS 0.04 Homeseal LDS SOLIFIT Paropropusnost (Sd) 5 (m) 0.02 (m) - Težina (g/m 2 ) Dimenzije 5x50m 5x50m Š-60mm / D-25m Debljina (mm)

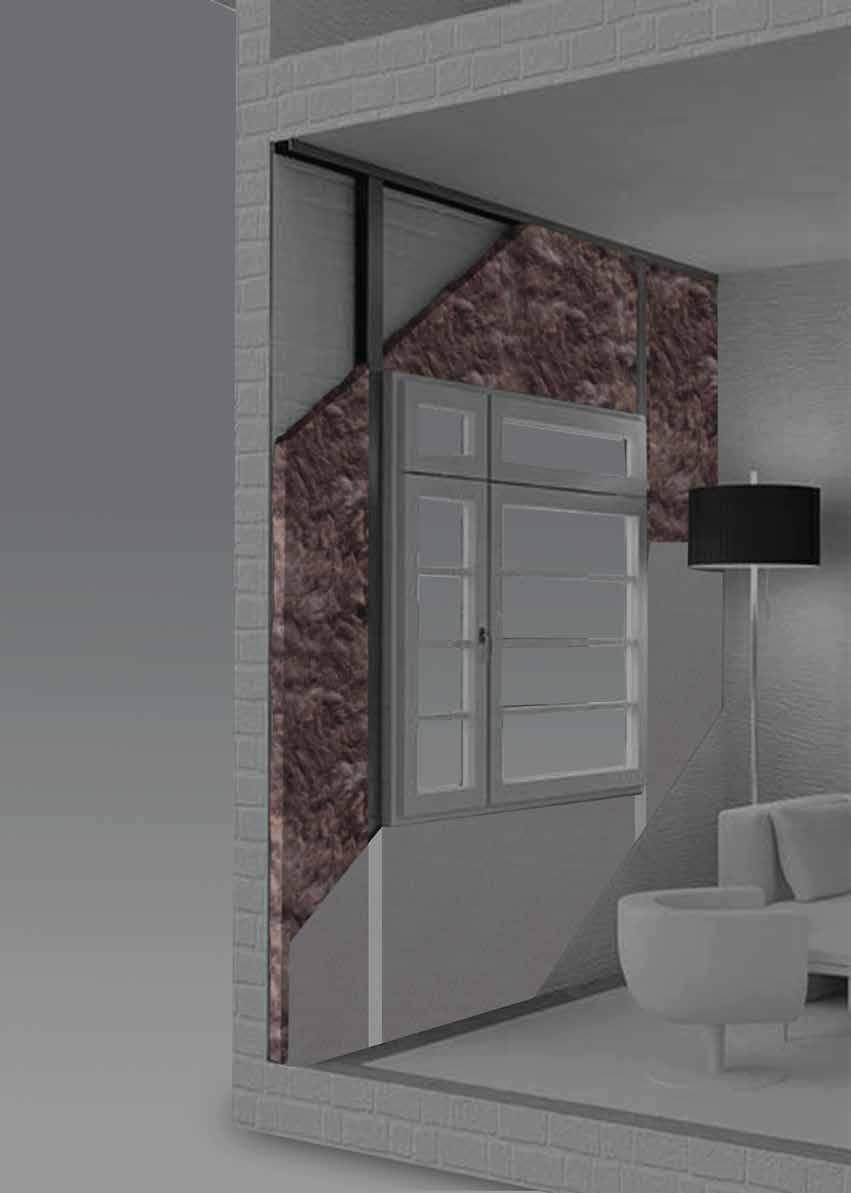

34 34 IZOLACIJA FASADNOG ZIDA IZOLACIJA FASADNOG ZIDA ZIDNA OBLOGA, IZOLACIJA SA UNUTRAŠNJE STRANE Želite da izolujete fasadni zid, ali nemate mogućnost da to uradite sa spoljne strane? Ili možda imate bučnog komšiju koji vam remeti mir? Računi za grejanje su svake godine sve veći i odlučili ste da od ove godine više ne bude tako? Ugradnja izolacije je upravo to što vam treba. Međutim, postoji mali problem. Pristup vašem spoljašnjem zidu iz nekog razloga nije moguć i jedini način da izolujete svoj fasadni zid je sa unutrašnje strane? A, možda vaš problem nije toplotna već zvučna zaštita? Imate komšiju koji ne haje za vaš popodnevni odmor, pa često pojačava ton na TV prijemniku ili i sam često glasno komunicira? I U JEDNOM, I U DRUGOM SLUČAJU, IDEALNO REŠENJE ZA VAS JE ZIDNA OBLOGA! Zidna obloga je sistem metalne potkonstrukcije i gips-kartonskih ploča, sa ispunom od Knauf Insulation mineralne vune (kamene ili staklene) koja se tačkasto povezuje sa zidom na koji se postavlja. Zidna obloga je idealno rešenje za toplotnu i zvučnu sanaciju. PREPORUČENA DEBLJINA IZOLACIJE: 5-10cm

35 35 IZOLACIJA FASADNOG ZIDA ZIDNA OBLOGA REŠENJA I PROIZVODI SPOLJAŠNJI ZID IZOLACIJA SA UNUTRAŠNJE STRANE 5. Spoljašnji zid Jednostruka metalna potkonstrukcija, CW profili Kamena vuna, NaturBoard FIT-G PLUS NaturBoard FIT-G / NaturBoard VENTI, 10cm ili Staklena vuna, DECIBEL, 10cm Parna brana, Homeseal LDS 35 / Homeseal LDS lepljiva traka, Homeseal LDS SOLIFIT + dvostrano lepljiva traka, Homeseal LDS SOLIFIT 2 Gips-kartonske ploče 5. ZID IZMEĐU 2 STANA/2 PROSTORIJE ZVUČNA I TOPLOTNA IZOLACIJA Zid Jednostruka metalna potkonstrukcija, CW profili Kamena vuna, NaturBoard FIT-G PLUS NaturBoard FIT-G / NaturBoard VENTACUSTO, 5-10cm ili Staklena vuna, DECIBEL, 5-10cm Gips-kartonske ploče KAMENA VUNA NaturBoard FIT-G NaturBoard FIT-G PLUS NaturBoard VENTI NaturBoard VENTACUSTO Koeficijent toplotne provodljivosti (λ) (W/mK) (W/mK) (W/mK) (W/mK) Reakcija na požar Paropropusnost Dimenzije (mm) 1000x x x x600 Debljina (mm) STAKLENA VUNA Koeficijent toplotne provodljivosti (λ) Reakcija na požar Paropropusnost Dimenzije (mm) Debljina (mm) DECIBEL (W/mK) 625mm širina (dužina zavisi od debljine) FOLIJE&TRAKE Homeseal LDS 35 Homeseal LDS 200 Homeseal LDS SOLIFIT Homeseal LDS SOLIFIT 2 Paropropusnost (Sd) 35 (m) 200 (m) - - Težina (g/m 2 ) Dimenzije 5x50m 5x50m Š-60mm / D-25m Š-38mm / D-50m Debljina (mm)

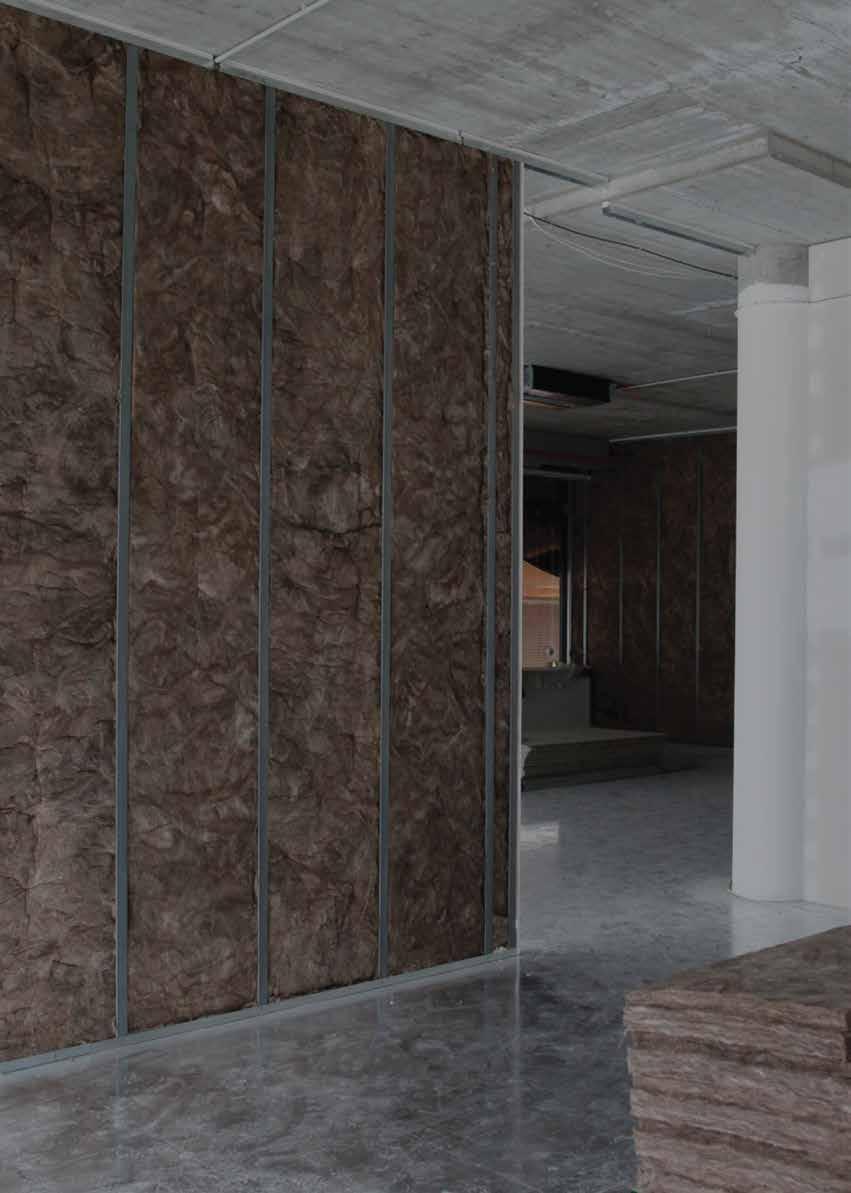

36 36 IZOLACIJA PREGRADNOG ZIDA IZOLACIJA PREGRADNOG ZIDA Vrhunske performanse uz uštedu prostora! Suvomontažni pregradni zidovi moraju biti projektovani i izvedeni tako da, pored zvučne zaštite, obezbede i funkcionalno razdvajanje prostora uz osiguranje potrebne zaštite od požara kao i toplotne zaštite, ukoliko razdvajaju grejanu od negrejane prostorije. PREGRADNI ZIDOVI PREDSTAVLJAJU OSNOVNI NAČIN ZAŠTITE OD VAZDUŠNOG ZVUKA U ZGRADAMA. Pored neuporedivo jednostavnije i brže ugradnje, u odnosu na standardne zidane pregrade, suvomontažni pregradni zidovi pružaju i bolju zvučnu zaštitu i zaštitu od požara uz značajno manju debljinu, što znači i više korisnog prostora u vašem stanu ili kući. I po pitanju nosivosti ovi pregradni zidovi pariraju zidanim pregradama. Sve što ste planirali da kačite na taj zid police, slike, TV, možete isto tako fiksirati i na suvomontažni zid bez ikakvih ograničenja. Sva naknadna preuređenja prostora i pregrađivanja su mnogo lakša ukoliko svoje pregrade izvedete u sistemu suvomontažnih zidova. PREPORUČENA DEBLJINA IZOLACIJE: 5-10cm

37 37 IZOLACIJA PREGRADNOG ZIDA PREGRADNI ZID REŠENJA I PROIZVODI PREGRADNI ZID JEDNOSTRUKA POTKONSTRUKCIJA* Jednostruka metalna potkonstrukcija, CW profili Kamena vuna, NaturBoard FIT-G PLUS NaturBoard FIT-G / NaturBoard VENTACUSTO, 5-10cm ili Staklena vuna, DECIBEL, 5-10cm Gips-kartonske ploče * Važi i za sistem sa dvostrukom potkonstrukcijom KAMENA VUNA NaturBoard FIT-G NaturBoard FIT-G PLUS NaturBoard VENTACUSTO Koeficijent toplotne provodljivosti (λ) (W/mK) (W/mK) (W/mK) Reakcija na požar Paropropusnost Dimenzije (mm) 1000x x x600 Debljina (mm) STAKLENA VUNA DECIBEL Koeficijent toplotne provodljivosti (λ) (W/mK) Reakcija na požar Paropropusnost Dimenzije (mm) 625mm širina (dužina zavisi od debljine) Debljina (mm) FOLIJE&TRAKE Homeseal LDS 35 Homeseal LDS 200 Homeseal LDS SOLIFIT Paropropusnost (Sd) 35 (m) 200 (m) - Težina (g/m 2 ) Dimenzije 5x50m 5x50m Š-60mm / D-25m Debljina (mm)

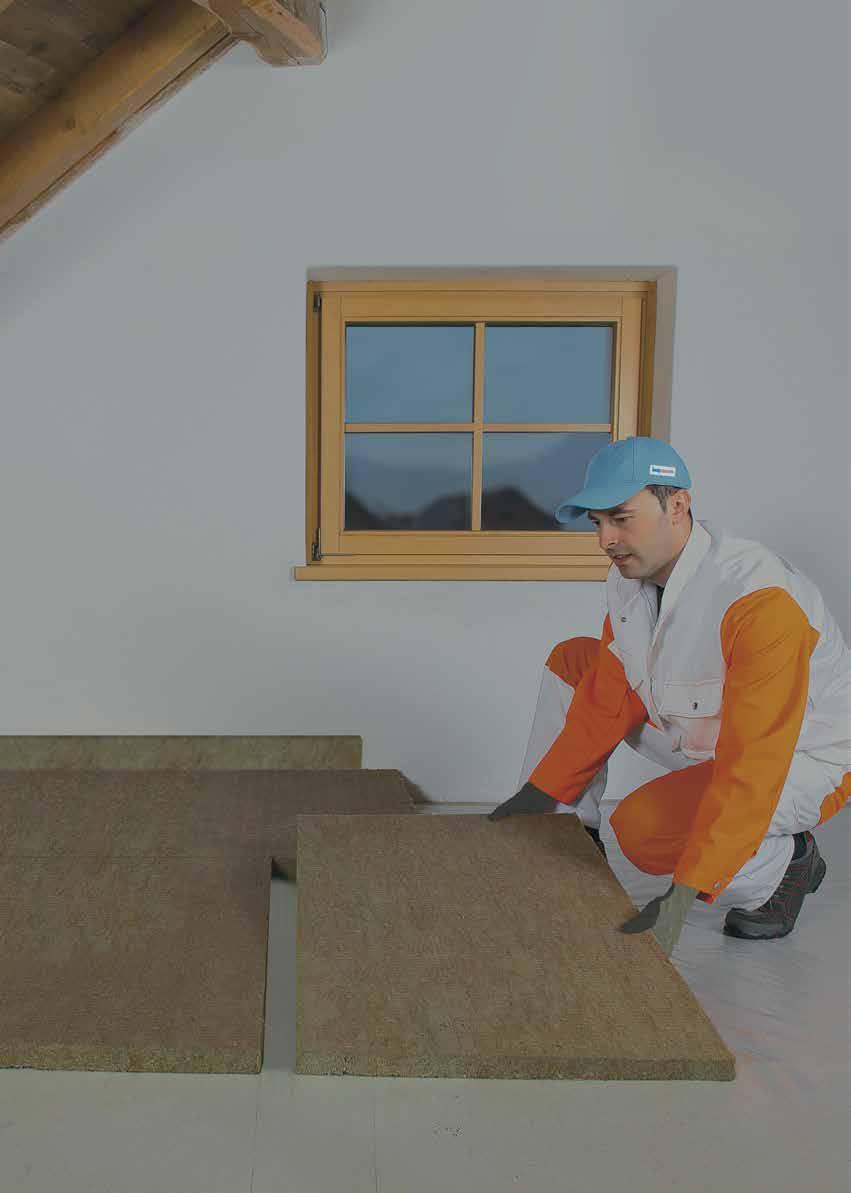

38 38 IZOLACIJA PODNE KONSTRUKCIJE IZOLACIJA PODNE KONSTRUKCIJE KAMENA MINERALNA VUNA 2 u 1 REŠENJE! Upravo ste se vratili s posla. Iscrpljeni od napornog rada, željni ste kvalitetnog popodnevnog odmora. I baš u trenutku kad ste prilegli, vaš komšija je rešio da premešta nameštaj, a njegova deca odlučila da se igraju u stanu, umesto na igralištu. Od tog trenutka, svakodnevni problemi postaju manje važni od neželjenog zvuka (buke) koji dopire u vaš dom. Ovaj tip zvuka je poznat kao zvuk udara ili strukturalni zvuk i karakterističan je za podove. Kako nastaje udarna buka? Po podu se korača, premešta nameštaj, ispadaju i udaraju predmeti koji kreiraju udarni zvuk, a on se potom prenosi preko poda na okolne zidove i dalje kroz konstrukciju objekta. Na taj način se čuju udarci koji su nastali i nekoliko spratova iznad ili ispod. Najbolji način rešavanja problema udarnog zvuka je upravo sa strane izvora buke. REŠENJE LEŽI U PLIVAJUĆIM PODOVIMA SA KAMENOM MINERALNOM VUNOM Plivajući podovi su podovi koji se na noseću konstrukciju ne oslanjaju direktno, već su od nje odvojeni zvučno-apsorbujućom izolacijom koja prigušuje zvuk. Taj sloj se naziva plivajuća masa, zvučni apsorber ili prigušujući sloj, a najbolje rešenje predstavlja kamena mineralna vuna. Kamena vuna poseduje potrebnu elastičnost (deluje kao amortizujući sloj između estriha i nosive konstrukcije), a ujedno je i termoizolacioni materijal, što je čini 2 u 1 rešenjem za izolaciju podne konstrukcije. PREPORUČENA DEBLJINA IZOLACIJE: 3-10cm

39 39 IZOLACIJA PODNE KONSTRUKCIJE PLIVAJUCI POD REŠENJA I PROIZVODI TEČNI ESTRIH MANJA OPTEREĆENJA Kamena vuna, NaturBoard POD STANDARD, 3-5cm Parna brana, Homeseal LDS 35 Tečni estrih RUBNE TRAKE TEČNI ESTRIH VEĆA OPTEREĆENJA Kamena vuna, NaturBoard POD EXTRA, 3-10cm Parna brana, Homeseal LDS 35 Tečni estrih RUBNE TRAKE TEČNI ESTRIH PODNO GREJANJE 5. Kamena vuna, NaturBoard POD EXTRA, 6-10cm Parna brana, Homeseal LDS 35 Tečni estrih RUBNE TRAKE Podno grejanje 5. SUVI ESTRIH Kamena vuna, NaturBoard POD EXTRA, 3-10cm Suvi estrih RUBNE TRAKE KAMENA VUNA NaturBoard POD STANDARD NaturBoard POD EXTRA RUBNE TRAKE Koeficijent toplotne provodljivosti (λ) (W/mK) (W/mK) Reakcija na požar Paropropusnost Dimenzije (mm) 1000x x x125 Debljina (mm) Stišljivost CP3 CP2 - Pritisna čvrstoća na 10% sabijanje 5kPa 10kPa - FOLIJE&TRAKE Paropropusnost (Sd) Težina (g/m 2 ) Dimenzije (m) Debljina (mm) Homeseal LDS (m) 100 5x

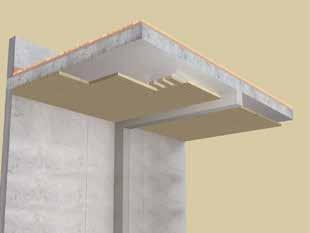

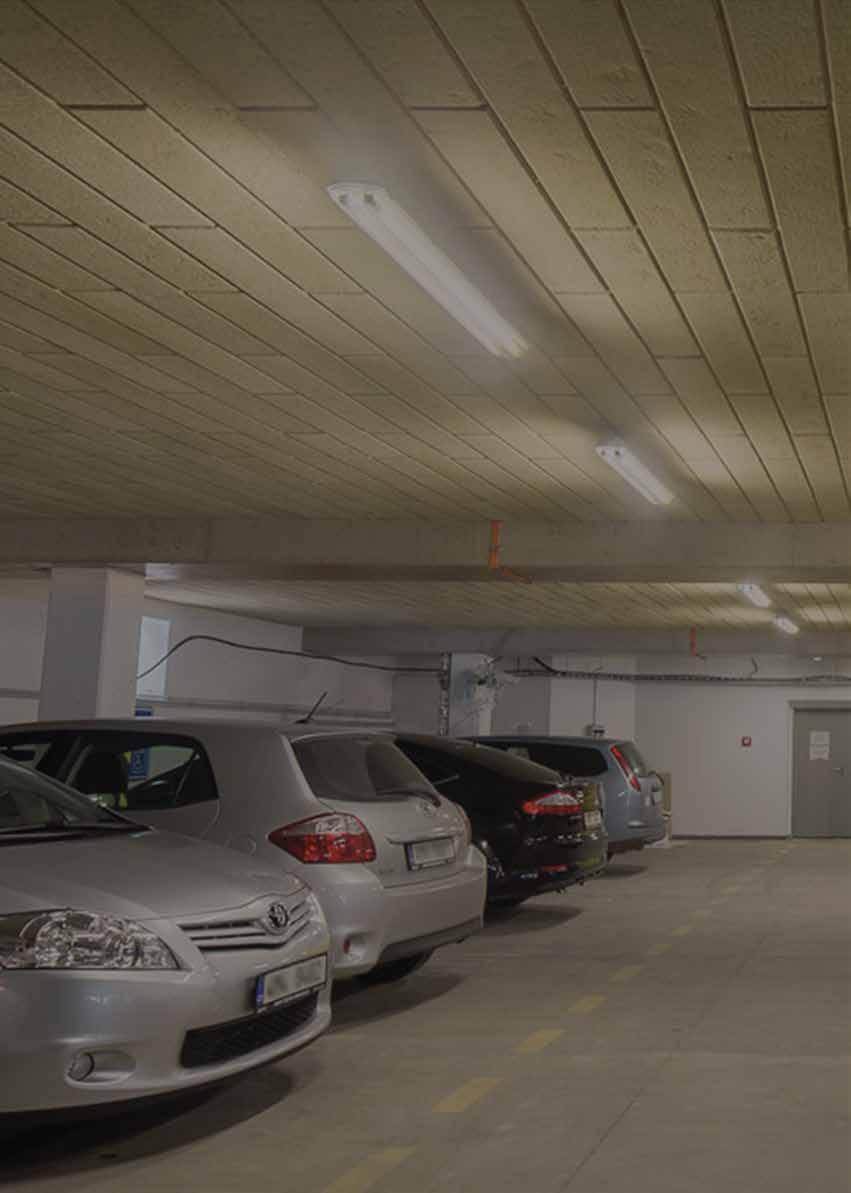

40 40 IZOLACIJA PLAFONA GARAŽE I UKOPANOG ZIDA/SOKLE IZOLACIJA PLAFONA GARAŽE Zašto izolovati plafone garaža? Neretko je granica toplotnog omotača upravo formirana između negrejanih prostora garaža i/ili tehničkih prostorija i grejanih prostora iznad. Međuspratnu tavanicu, koja predstavlja nosivi element ovog sklopa najbolje je izolovati sa donje strane. Idealan proizvod za ovu namenu predstavljaju lamele zasečenih ivica sa silikatnim premazom CLT C PREDNOSTI LAMELA OD KAMENE VUNE u sistemu izolacije plafona negrejanih prostorija NAJBOLJA ZAŠTITA OD POŽARA UZ ODLIČNU TERMIČKU ZAŠTITU Podzemne etaže u kojima su smeštene garaže su veoma zahtevni objekti u smislu zašttite od požara. Dodatno, potrebno je termički odvojiti negrejani od grejanog prostora. U toj situaciji, treba upotrebiti materijale sa dobrim termoizolacionim svojstvima uz obavezu da budu negorivi materijali (klase ). Lamele od kamene mineralne vune CLT C1 su idealan izbor za oba navedena zahteva. JEDNOSTAVNA UGRADNJA UZ ESTETSKI IZGLED Lamele CLT su zbog finalnog izgleda proizvoda (zasečene i oborene ivice vidljive površine) značajno unapredile estetske mogućnosti rešavanja toplotne, zvučne i zaštite od požara prostora garaža i sličnih negrejanih prostora. Proizvod se lepi na plafon bez dodatnog tiplovanja, a originalna svetlo-siva boja se može prebojiti u željenu. PREPORUČENA DEBLJINA CLT C1 LAMELA: 8-12cm

41 41 IZOLACIJA PLAFONA GARAŽE I UKOPANOG ZIDA/SOKLE PLAFON GARAŽE REŠENJA I PROIZVODI IZOLACIJA PLAFONA NEGREJANIH PROSTORIJA (garaža, podruma...) 5. Lamele od kamene vune CLT C1, 10cm Lepak za kamenu mineralnu vunu Međuspratna konstrukcija (AB, LMT) Cementna košuljica Podna obloga KAMENA VUNA CLT C1 Koeficijent toplotne provodljivosti (λ) (W/mK) Reakcija na požar Delaminacija TR(10) 100 kpa Paropropusnost 3 Dimenzije (mm) 1200x200 Debljina (mm)

42 42 IZOLACIJA RAVNOG KROVA IZOLACIJA RAVNOG KROVA SISTEM SLAGANOG KROVA VRHUNSKA ZAŠTITA OD POŽARA Zašto ravan krov? U poslednih 50 godina ravni krovovi predstavljaju dominantan izbor arhitekata i urbanista. Krov kao građevinska konstrukcija predstavlja element objekta koji je najviše opterećen, pre svega klimatskim i mehaničko-fizičkim uticajima. Osnovna podela ravnih krovova prema završnom sloju: Neprohodni Prohodni Zeleni Knauf Insulation nudi rešenja za sve navedene tipove ravnih krovova. PREDNOSTI MINERALNE VUNE u sistemu RAVNOG KROVA TERMIČKA ZAŠTITA Za termoizolaciju ravnih krovova nudimo nove, vrhunske proizvode od kamene mineralne vune iz SmartRoof porodice proizvoda. Značajnim unapređenjem koeficijenta toplotne provodljivosti od 0,035-0,037W/mK moguće je dostići propisane vrednosti prolaza toplote (Umax=0,15W/m 2 K) već sa 24cm debljine vune! VRHUNSKA ZAŠTITA OD POŽARA Sistem slaganog krova sa SMART ROOF proizvodima od kamene mineralne vune sa trapezastim limom kao osnovnom nosivom konstrukcijom sertifikovan je na dejstvo požara iznutra ( u skladu sa SRPS U.J110:1986 otpornost prema požaru krovne konstrukcije ) od 60 min. što je moguće ostvariti samo sa kamenom mineralnom vunom. RAVNOST PODLOGE I PADOVI KROVA Eventualne neravnine u ravni krova se rešavaju u nosećem sloju (trapezasti lim) ili ostalim slojevima (izolacioni sloj) dok krov po kriterijumu padova može biti praktično bez nagiba. PREDNOSTI U IZVOĐENJU SISTEMA SLAGANOG KROVA Jednostavna i brza ugradnja - montaža slaganog krova je veoma brza i sigurna - u jednom danu se može postaviti i više od 1000m 2 krova. PRODORI U KROVU Kod sistema slaganog krova prodori instalacija se rešavaju jednostavno i efikasno podizanjem hidroizolacione membrane i ne predstavljaju kritično mesto na krovu. PREPORUČENA DEBLJINA IZOLACIJE: 24-30cm

43 43 IZOLACIJA RAVNOG KROVA RAVAN KROV REŠENJA I PROIZVODI NEPROHODNI RAVAN KROV - SISTEM SLAGANOG KROVA Krovna hidroizolaciona membrana (PVC, EPDM, TPO, ) Teleskopski tiplovi Kamena vuna SmartRoof Top ploča za ravne krovove - gornji sloj, 12cm Kamena vuna SmartRoof Thermal ploča za ravne krovove - donji sloj, 12cm Parna brana, Homeseal LDS 35 V2* Čelični profilisani lim ili AB ploča *sa integrisanom lepljivom trakom NEPROHODNI RAVAN KROV - SISTEM SLAGANOG KROVA SA KLINOVIMA Krovna hidroizolaciona membrana (PVC, EPDM, TPO, ) Teleskopski tiplovi Kamena vuna sa padom - klinovi Kamena vuna SmartRoof Top ploča za ravne krovove - gornji sloj, 12cm Kamena vuna SmartRoof Thermal ploča za ravne krovove - donji sloj, 12cm Parna brana, Homeseal LDS 35 V2* Čelični profilisani lim ili AB ploča *sa integrisanom lepljivom trakom KAMENA VUNA jednoslojne ploče SmartRoof Base SmartRoof Thermal SmartRoof Top Koeficijent toplotne provodljivosti (λ) (W/mK) (W/mK) (W/mK) Reakcija na požar Pritisna čvrstoća CS(10) 30 kpa 50 kpa 70 kpa Delaminacija TR(10) 7,5 kpa 10 kpa 10 kpa Paropropusnost Dimenzije (mm) 1200x x x2000 Debljina (mm) KAMENA VUNA dvoslojne ploče SmartRoof Base 2 SmartRoof Thermal 2 Koeficijent toplotne provodljivosti (λ) (W/mK) (W/mK) Reakcija na požar Pritisna čvrstoća CS(10) 30 kpa 50 kpa Delaminacija TR(10) 7,5 kpa 10 kpa Paropropusnost Dimenzije (mm) 1200x x2000 Debljina (mm) FOLIJE&TRAKE Homeseal LDS 35 V2 Paropropusnost (Sd) 35 (m) Težina (g/m 2 ) 150 Dimenzije (m) 3x50 Debljina (mm) 0.20

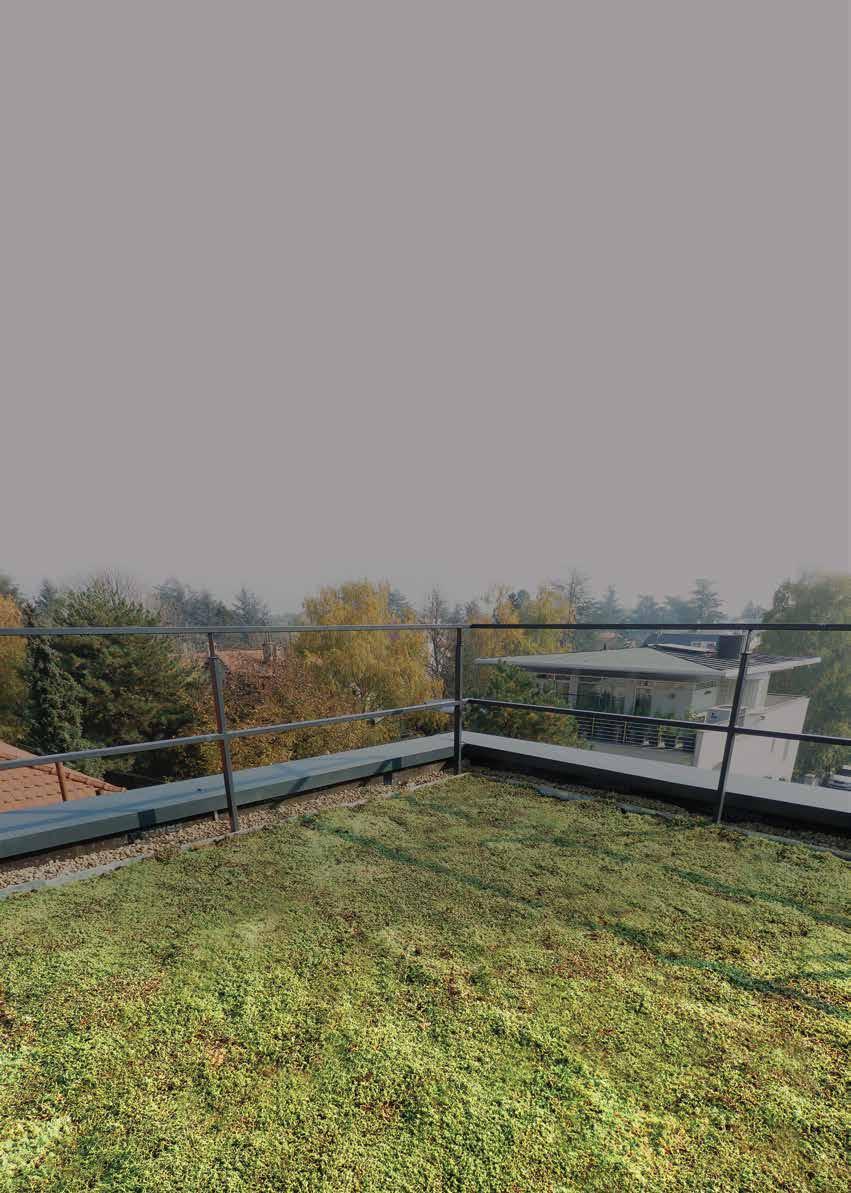

44 44 URBANSCAPE ZELENI KROV URBANSCAPE ZELENI KROV Šta je URBANSCAPE? Urbanscape je lagan sistem jednostavan za postavljanje, sa visokim kapacitetom zadržavanja vode naročito osmišljenim za zelene krovove na stambenim, nestambenim i industrijskim zgradama u gradskim područjima. ZAŠTO ZELENI KROVOVI? Projektovanje zgrada se vremenom menjalo, ali je funkcija zgrada uvek ostajala ista: zaštita, udobnost, toplota zimi a svežina leti. Međutim, u poslednjih nekoliko godina uticaj zgrada na životnu sredinu i rešenja koja predviđaju zelene krovove postaju sve važniji. Zeleni krovovi idu korak dalje od značaja za savremenu arhitekturu i dodaju novu vrednost ulozi zgrada u urbanističkom planiranju. Osmišljeni su ne samo zato da vrate prirodni element u urbano okruženje, već i da pruže rešenja za važne probleme kao što su efekat urbanih toplotnih ostrva i tretman atmosferskih voda. Urbanscape zeleni krov predstavlja kompletan sistem koji se sastoji od protivkorenske membrane, drenažnog sistema sa ili bez rezervoara, supstrata jedinstvenog patentiranog supstrata od kamene mineralne vune i sloja vegetacije. Sistem za navodnjavanje se obezbeđuje u zavisnosti od lokalnih klimatskih uslova. URBANSCAPE SE KORISTI ISKLJUČIVO ZA EKSTENZIVNE ZELENE KROVOVE. Kompletno rešenje Visoka apsorpcija vode Lakoća Visoka distribucija vode Efikasna montaža Visoke toplotne performanse Održivo rešenje Visoka otpornost na požar Visoke akustičke performanse

45 45 URBANSCAPE ZELENI KROV URBANSCAPE REŠENJA I PROIZVODI URBANSCAPE BIG SCAPE Big Scape sistem zelenih krovova u rolnama se preporučuje za veće kvadrature. Svi elementi sistema se isporučuju zasebno u rolnama. Urbanscape pokrivač sa mešavinom seduma Urbanscape Green Roll supstrat Urbanscape drenažni sistem Urbanscape protivkorenska membrana Vodonepropusna membrana Osnovna krovna konstrukcija URBANSCAPE MODULAR sistem Preporučuje se za manje kvadrature. Svi elementi sistema, osim protivkorenske membrane, se isporučuju u gotovim kockama dimenzija 50*50 cm. Sloj 1 Sloj 2 Sloj 3 Urbanscape pokrivač sa mešavinom seduma Urbanscape Green Roll supstrat Urbanscape drenažni sistem Urbanscape protivkorenska membrana Vodonepropusna membrana Osnovna krovna konstrukcija URBANSCPAPE ANTIKOREN MEMBRANA Prosečna debljina 0,5 mm Širina 4 m Dužina 25 m Pakovanje 2500 m 2 /paleta URBANSCPAPE DRENAŽNA MEMBRANA Visina 25 mm Širina 1,1 m Dužina 2,02 m Pakovanje 808m 2 /paleta URBANSCPAPE GREEN ROLL supstrat Širina 1 m Dužina 3-6 m Debljina mm Klasa negorivosti URBANSCPAPE prekrivač sa mešavinom seduma Debljina mm Pokrivenost 95% Standardna veličina1x2 m

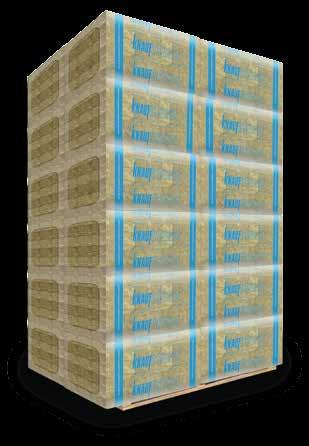

46 46 NOVA PAKOVANJA I NOVI PROIZVODI KNAUF INSULATION NaturBoard porodica proizvoda Novo, belo pakovanje sa zelenim i plavim detaljima Moderan izgled i jasna komunikacija Zelena boja - jasan znak da se radi o proizvodima sa ECOSE Technology Plava Knauf boja - ističe osnovne karakteristike proizvoda (toplotna izolacija bez dodatog formaldehida, Eurofins Gold sertifikat) Prestižni sertifikat Eurofins Gold potvrđuje kvalitet vazduha Thermal porodica proizvoda Fasadni proizvodi od sada na paletama Mogućnost skladištenja na otvorenom Smanjena manipulacija proizvodima Bolja organizacija skladištenja na stovarištima

47 47 NOVA PAKOVANJA I NOVI PROIZVODI KNAUF INSULATION Unifit 035 Novo, belo pakovanje sa zelenim ivicama Četiri zvezdice - označavaju proizvod sa poboljšanom toplotnom zaštitom Bez dodatih formaldehida, fenola, akrila Prirodna boja bez dodavanja veštačkih pigmenata Prestižni sertifikat Eurofins Gold potvrđuje kvalitet vazduha NatuRoll Pro Novo, belo pakovanje sa plavim ivicama Tri zvezdice - označavaju proizvod sa optimalnom toplotnom zaštitom Bez dodatih formaldehida, fenola, akrila Prirodna boja bez dodavanja veštačkih pigmenata Prestižni sertifikat Eurofins Gold potvrđuje kvalitet vazduha Decibel Novo, belo pakovanje sa tamno-plavim ivicama Oznaka zvučne izolacije na pakovanju - pokazuje da se radi o proizvodu posebno namenjenom za zvučnu zaštitu Bez dodatih formaldehida, fenola, akrila Prirodna boja bez dodavanja veštačkih pigmenata Prestižni sertifikat Eurofins Gold potvrđuje kvalitet vazduha

48 48 TABELA PRIMENE PROIZVODA KNAUF INSULATION konstrukcija kosi krov kosi krov (iznad rogova) tavanica spoljašnji zid (sendvič) proizvod preporučene debljine izolacije 25-30cm 20-25cm 10-15cm >10cm KAMENA VUNA STAKLENA VUNA NaturBoard FIT NaturBoard FIT-G NaturBoard FIT PLUS NaturBoard FIT-G PLUS NaturBoard VENTI NaturBoard VENTACUSTO NaturBoard VENTI PLUS NaturBoard TF NaturBoard POD STANDARD NaturBoard POD EXTRA FKD-S Thermal FKD-N Thermal FKD-N Thermal 2 SmartRoof Base SmartRoof Base 2 SmartRoof Thermal SmartRoof Thermal 2 SmartRoof Top CLT C1 Unifit 035 Decibel NatuRoll Pro TP 435B Naturboard 037 ploča lamela rolna

49 49 TABELA PRIMENE PROIZVODA KNAUF INSULATION spoljašnji zid (kontaktna fasada) spoljašnji zid (unutrašnja izolacija) spoljašnji zid (ventilisana fasada) unutrašnji zid pod tavanica podruma / garaže ravan krov >10cm 5-10cm >10cm 5-10cm 3-10cm >8cm 24-30cm preporučeno alternativno

50 50 PRIMENA PROIZVODA KNAUF INSULATION Spoljna membrana - Homeseal LDS 0.02 / Homeseal LDS 0.04 Kamena vuna - NaturBoard FIT PLUS / NaturBoard FIT Staklena vuna - UNIFIT 035 / NatuRoll Pro Unutrašnja folija - Homeseal LDS 5 SILK / Homeseal LDS 35 / Homeseal LDS 200 Izolacija fasadnog zida - zidna obloga Izolacija sa unutrašnje strane Kamena vuna - NaturBoard FIT-G PLUS NaturBoard FIT-G NaturBoard VENTI ili Staklena vuna - DECIBEL Unutrašnja folija - Homeseal LDS 35 / Homeseal LDS 200 Izolacija kosog krova - ispod rogova Izolacija ploče u tavanskom prostoru Spoljna membrana - Homeseal LDS 0.02 Kamena vuna - NaturBoard FIT PLUS / NaturBoard FIT ili Staklena vuna - NatuRoll Pro Unutrašnja folija - Homeseal LDS 5 SILK Izolacija pregradnog zida Kamena vuna - NaturBoard FIT-G PLUS NaturBoard FIT-G NaturBoard VENTACUSTO ili Staklena vuna - DECIBEL Unutrašnja folija - Homeseal LDS 35 / Homeseal LDS 200 Izolacija fasadnog zida sendvič zid Kamena vuna - NaturBoard VENTI NaturBoard VENTACUSTO Unutrašnja folija - Homeseal LDS 5 SILK Tehnička izolacija Kamena vuna - Cevak PS 600 Izolacija plafona u podrumu Kamena vuna - CLT C1 Izolacija podne konstrukcije / poda na tlu Kamena vuna - RUBNE TRAKE Unutrašnja folija- Homeseal LDS 35 / Homeseal LDS 200 Kamena vuna - NaturBoard POD STANDARD NaturBoard POD EXTRA

51 51 PRIMENA PROIZVODA KNAUF INSULATION Izolacija kosog krova - iznad rogova Homeseal LDS 0.02 / Homeseal LDS Spoljna membrana SmartRoof Top - Kamena vuna UNIFIT 035 / NatuRoll Pro - Staklena vuna Homeseal LDS 5 SILK - Unutrašnja folija Urbanscape - zeleni krov PREKRIVAČ SA MEŠAVINOM SEDUMA GREEN ROLL SUPSTRAT DRENAŽNI SISTEM PROTIVKORENSKA MEMBRANA Izolacija ravnog krova SmartRoof Base - Kamena vuna SmartRoof Base 2 SmartRoof Thermal 2 SmartRoof Base SmartRoof Thermal SmartRoof Top SmartRoof Top 2 Homeseal LDS 35 V2 - Unutrašnja folija Izolacija fasadnog zida - ventilisana fasada NaturBoard VENTACUSTO - Kamena vuna NaturBoard VENTI NaturBoard VENTI PLUS Homeseal LDS 0.04 UV / Homeseal LDS Spoljna membrana Izolacija fasadnog zida sa spoljašnje strane FKD-S Thermal / FKD-N Thermal 2 / FKL Thermal - Kamena vuna
