1 jun Izolacija spoljašnjih zidova Ventilisane fasade

2 IZOLACIJA SPOLJAŠNJEG ZIDA Ventilisane fasade Prednosti koriš}enja Knauf Insulation mineralne vune Negorivost pove}ana sigurnost korisnika objekta u zaštiti od požara; ta~ka topljenja kamene mineralne vune > 1000 C, a staklene mineralne vune oko 700 C Toplotna zaštita koeficijent toplotne provodljivosti λ od 0,034 do 0,035W/(m K) Zvu~na zaštita - visoka sposobnost apsorpcije zvu~ne energije Vodoodbojnost - vlakna su trajno vodoodbojna Zdravstveno ekološki ispravan materijal Paropropustnost - zahvaljuju}i otvorenoj poroznosti materijala omogu}en je prolaz vodene pare kroz Knauf Insulation mineralnu vunu Trajna dimenzionalna stabilnost - i na visokim i na niskim temperaturama Otpornost na mikroorganizme 2

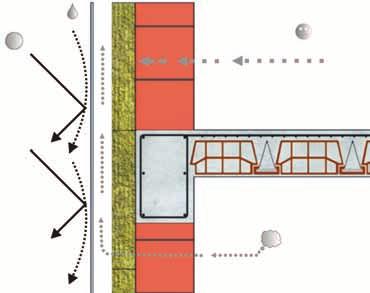

3 Spoljašnji zid, kao jedan od gra\evinskih elemenata koji ~ini objekat, ostvaruje toplotnu zaštitu objekta sa ciljem: - da zaštiti korisnike objekata od nedovoljne ili suvišne toplote, od atmosferskih uticaja, od prodora vetra, prašine i zaga\enog vazduha - da stvori udobne uslove boravka, odnosno da pruži dobru akumulativnost toplote kako ose}aj ugodnosti ne bi bio prekinut usled nagle promene u režimu grejanja ili nagle promene spoljašnje temperature - da omogu}i propuštanje pare bez pojave kondenzata na njihovim spoljašnjim površinama i u unutrašnjosti - da obezbedi uštedu toplotne energije namenjene za grejanje prostorija odnosno smanji toplotne dobitke u prostorijama koje se hlade - da obezbedi otpornost objekta prema požaru - da pruži zaštitu od spoljašnje buke. Toplotni gubici kroz spoljašnje zidove iznose i do 40% ukupnih toplotnih gubitaka u neizolovanoj ku}i, zbog ~ega se velika pažnja posve}uje pravilnoj ugradnji i izboru termoizolacionog materijala. Debljina toplotne izolacije koja se preporu~uje za naše podru~je je 8-12cm. VENTILISANE FASADE Suština ventilisane fasade je u ostvarivanju me\uprostora tj. sloja vazduha za ventilaciju izme\u spoljašnje zaštitne fasadne obloge i ostalih slojeva, koji je preko odre\enih otvora povezan sa spoljašnjom sredinom. Osnovna uloga sloja za ventilaciju je u odvo\enju difuzne vodene pare, koja se zimskom periodu kre}e od unutrašnjeg toplijeg prostora prema spoljašnjem prostoru i eliminisanju eventualno nastalog kondenzata, kao i u smanjenju zagrevanja osnovne mase zida leti odnosno boljoj zaštiti unutrašnjeg prostora od visokih letnjih temperatura. Da bi ovaj zahtev bio ispunjen, minimalna debljina sloja za ventilaciju treba da iznosi 2 cm i da je omogu}eno neometano strujanje vazduha u tom sloju. Otvori za ventilaciju po visini zida, za ulaz i izlaz vazduha, treba da budu minimalne površine 50 cm 2 po dužnom m zida. Dužina provetravanja može biti jedna ili više spratnih visina ili samo visina parapeta (prema uputstvu poizvo\a~a fasade). Preporu~uje se posebna obrada otvora zbog spre- ~avanja prodora atmosferilija i ulaska insekata i šteto~ina u provetravani me\uprostor. Prema standardu SRPS U.J za dobro ventilisane gra\evinske konstrukcije, kod kojih je otvor za ventilaciju 500 cm 2 po dužnom m zida, fasadna obloga iza sloja za ventilaciju se ne uzima u obzir prilikom termi- ~kog prora~una. Sunce SPOLJA Fasadna obloga Ki{a Sloj za ventilaciju Protok toplote UNUTRA Para Nosiva konstrukcija 3

4 UGRADNJA IZOLACIJE VENTILISANIH FASADA Osnovni elementi ventilisane fasade su: Nose}a potkonstrukcija horizontalni i/ili vertikalni profili Mehani~ki pri~vrš}ena za nose}i zid, u svemu prema uputsvu proizvo\a~a fasade. Uloga potkonstrukcije je da nosi spoljašnju, fasadnu oblogu i prenosi optere}enje nastalo vetrom na nosivu konstrukciju. Termoizolacija - Knauf Insulation mineralna vuna Plo~e Knauf Insulation mineralne vune postaviti tesno jednu uz drugu, bez zazora izme\u plo~a i mehani~ki pri~vrstiti da bi se postigao efekat pritiskanja plo~a na nose}i zid. Koristiti specijalno dizajnirane tiplove za ventilisane fasade. Tip, dužina tipla i na~in ugradnje u svemu prema uputstvu proizvo\a~a tiplova. Preporu~eni broj tiplova je 5 kom/m 2 a u ivi~nim zonama pove}ati broj zbog ja~eg strujanja vetra. Proizvodi od staklene mineralne vune se isporu~uju isklju~ivo jednostrano kaširani na staklenom voalu koji pored dodatnog pove}anja vodootpornosti spre~ava prodor i strujanje vazduha u samom izolacionom materijalu. Preporuka: Plo~e kamene mineralne vune mogu}e je jednostrano kaširati na staklenom voalu, bele ili crne boje, ~ime se dodatno pove}ava vodootpornost (kod fasadnih obloga sa otvorenim spojnicama) kao i otpor strujanju vazduha uz površinu plo~e (naro~ito kod visokih objekata i objekata gde se o~ekuje jako strujanje vazduha u sloju za ventilaciju). Sloj za ventilaciju Debljina sloja za ventilaciju iznosi minimum 2 cm (u svemu prema preporukama proizvo\a~a fasade). Uloga ovog sloja je da odvodi vlagu iz objekta kao i vodu koja eventualno može da prodre kroz spojnice fasadne obloge. Leti spre~ava prodiranje toplote u unutrašnjost objekta a zimi predstavlja dodatni toplotni izolator. Spoljašnji, dekorativni sloj fasadna obloga Definiše vizuelni izgled objekta i može biti od: stakla, mermera, kamena, alukobonda,... sa otvorenim, zatvorenim, zglobnim ili preklopljenim spojnicama. Uloga ovog sloja je da štiti od sunca, kiše i ostalih atmosferskih uticaja. Tako\e, ovaj sloj prima i prenosi optere}enje nastalo vetrom na nose}u potkonstrukciju. 4

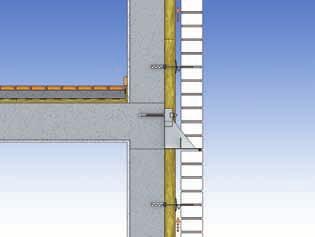

5 IZOLACIJA SENDVI^ FASADNIH ZIDOVA Još u ranoj fazi projektovanja višeslojnog zida sa spoljašnjom oblogom od fasadne opeke treba predvideti na~in oslanjanja obloge po visini objekta: u podnožju predvideti temelj odgovaraju}e širine a u nivou me- \uspratne konstrukcije i iznad otvora na fasadi predvideti betonski ispust ili konzole od ner\aju}eg ~elika. Horizontalnu dilataciju izme\u vrha obložnog fasadnog zida i donje ivice ispusta ili konzole predstavlja fuga koja nije ispunjena malterom ve} se u nju postavlja sun\erasta traka i elasti~ni git. Na taj na~in je omogu}eno nesmetano dilatiranje fasadne obloge. Iz istog razloga treba predvideti i vertikalne dilatacije u obložnom zidu od opeke na rastojanju od oko 10 m (u skladu sa DIN 1053). Obloga od fasadne opeke se mora, radi osiguranja stabilnosti u horizontalnom smislu, povezati sa osnovnim nose}im zidom kvalitetnim sidrima od ner\aju}eg ~elika pre~nika 3 4 mm, minimalno 5 kom/m 2. Sidra istovremeno imaju i ulogu mehani~kih pri~vrš}iva~a termoizolacionog materijala jer se putem plasti~nog diska on priljubljuje uz osnovni zid. Sidra se mogu ugra\ivati još u fazi zidanja osnovnog zida ili naknadno (u svemu prema preporukama proizvo\a~a sidara). Oslanjanje obloge u nivou me\uspratne konstrukcije Oslanjanje obloge iznad otvora na fasadi Ploče Knauf Insulation kamene mineralne vune KR L postaviti tesno jednu uz drugu, bez zazora izme\u plo~a. Na sidro treba navu}i i okapnicu koja ima zadatak da prikupi eventualno kondenzovane kapi vode izme\u fasadne obloge i ostalih slojeva zida ako je predvi\en i sloj za ventilaciju. Debljina sloja za ventilaciju treba da iznosi minimum 4 cm. Otvori za ventilaciju fasadne obloge po visini zida, u podnožju i na vrhu, treba da budu minimalne površine 75 cm 2 na 20 m 2 zidne površine (uklju~uju}i i prozore i vrata). 5

6 TEHNICKE KARAKTERISTIKE Knauf Insulation kamene mineralne vune Karakteristika Jedinica mere KR L KR P KR PVF Koeficijent toplotne provodljivosti λ D W/mK Specifi~na toplota Cp J/kgK Gorivost Klasa gorivosti Ta~ka topljenja - - C > 1000 > 1000 > 1000 Faktor otpora difuziji vodene pare µ Upijanje vode kratkoro~no posle 24 sati kg/m 2 < 1 < 1 dugoro~no posle 28 dana kg/m 2 < 3 < 3 < 1 < 3 Otpor strujanju vazduha r kns/m 4 > 5 > 5 > 5 Proizvod KR L se preporu~uje u sistemima ventilisanih fasada za niže objekte (do 12 m visine). Proizvod KR P se preporu~uje u sistemima ventilisanih fasada bez ograni~enja visine objekata (do i iznad 12 m). Proizvod KR PVF se preporu~uje u sistemima ventilisanih fasada za više objekte (preko 12 m visine). 6

7 TEHNICKE KARAKTERISTIKE Knauf Insulation staklene mineralne vune sa ECOSE Technology Karakteristika Jedinica mere TP 435 B TP 430 KD Koeficijent toplotne provodljivosti λ D W/mK Specifi~na toplota Cp J/kgK Gorivost Klasa gorivosti - - kratkoro~no posle 24 sati kg/m 2 < 1 < 1 Upijanje vode dugoro~no posle 28 dana kg/m 2 < 3 < 3 Faktor otpora difuziji vodene pare µ Otpor strujanju vazduha r kns/m 4 > 5 > 5 Proizvod TP 435 B je jednostrano kaširan na crnom staklenom voalu. Proizvod TP 430 KD je jednostrano kaširan na belom staklenom voalu. PAKOVANJE I SKLADIŠTENJE Proizvodi od mineralne vune se isporu~uju u plo~ama, plo~e kamene mineralne vune (dimenzija 1000 x 600 mm) i plo~e staklene mineralne vune (dimenzija 1250 x 600 mm). Proizvodi od Knauf Insulation mineralne vune su jednostavni za rukovanje i ugradnju jer su lagani i lako se seku do željenih dimenzija. Proizvodi od Knauf Insulation mineralne vune se isporu~uju u PE termoskupljaju}oj foliji. Proizvodi moraju da budu skladišteni u zatvorenom ili natkrivenom prostoru. U izuzetnim situacijama, pakovanja skladištena na otvorenom treba zaštiti vodonepropusnom folijom. Pakovanja nikada ne smeju da budu postavljena direktno na zemlju. 7

8 Partner sistema sendvi~ fasadnih zidova: Ag Plan Kru{evac proizvo\a~ konzola i sidara
