1 SOLARNI KOLEKTOR Največa efikasnost Efikasnost selektivnih kolektora je veća u odnosu na sva ostala komercijalno dostupna rešenja, za rezidencijalne proekte. Veća snaga Dobije se do 50% više energije po kvadratnom metru u odnosu na konvencionalne solarne kolektore. Atraktivan dizajn Unikatan proizvod koji ima optimiziran i privlačan dizajn. Sigurni i provereni materijali Odlična efikasnost, najbolje karakteristike, visoki kvalitet Kaljeno termalno staklo, selektivna Cu folija, pozadinski Al lim i cvrsti Al profil, omogučavaju izdržljivost i sigurnost u eksploataciji.

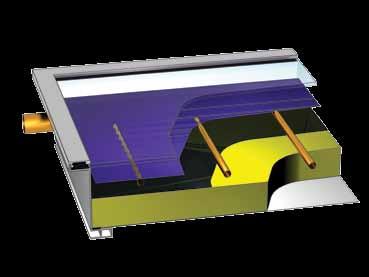

2 SOLARNI KOLEKTOR Selektivni kolektor iz serije ESK 2.5 je savremeni proizvod sa visokim kvalitetom. Kolektori su izrađeni od kvalitetne materijale koji omogučavaju dugu eksploataciju u različitim vremenskim uslovima. Upotreba Upotrebljava se u solarnim instalacijama za dobijanje sanitarne tople vode i kao dopuna u sistemima cenralnog grejanja. Za individualne objekte, sunčana energija pokriva u proseku do 85 % potreba za snitarnu toplu vodu u toku godine. Funkcionalnost Zračenje sunca na apsorberu transformiše se u toplotu i trensportuje se u termalnom akumulatoru preko bakarnih cevi na solaran fluid. Upotrebom jedne i cele selektivne folije, dolazi se do maksimalni stepen iskorišćenja. Visok koeficijenat transmisije doprinosi da solarno i kaljeno staklo, obezbeđuje permanentno visoki prolaz sunčane enrgije u kolektor. Prednosti Izvanredno duga eksploatacija i konstantne radne karakteristike. Permanentno visok solarni učinak, i visok procenat vraćanja uložene investicije. Dobre karakteristike kod cevnog razvoda u kolektoru, u sprezi su sa novom i modernom tehnologijom iz oblasti. Atraktivan i prijatan dizajn. Brza i laka montaza.

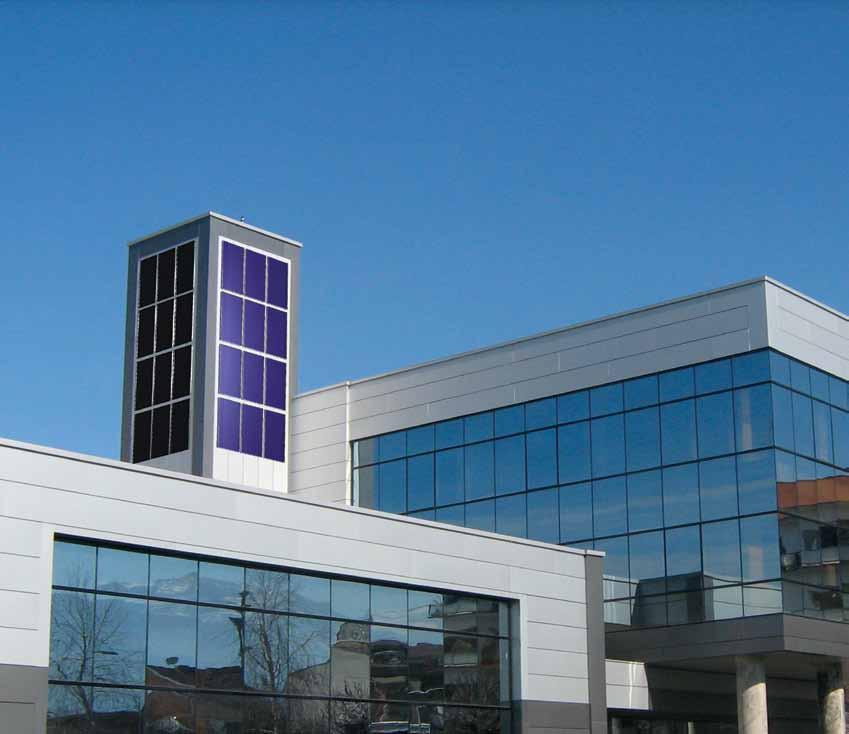

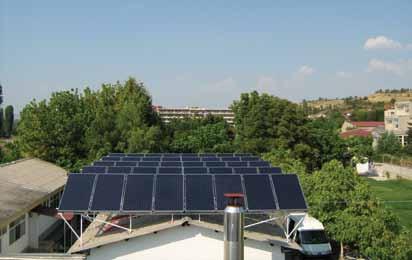

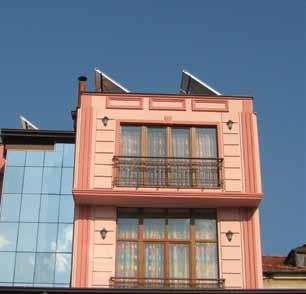

3 REFERENCE Mesna industrija SERTA - Kavadarci Hotel MILENIUM - Bitola Hotel METROPOL - Ohrid Tipovi Selektivni solarni kolektori iz serije ESK 2.5 SB, proizvode se u dve osnovne verzije: Osnovna verzija ima jedno solarno kaljeno staklo i upotrebljava se za zagrevanje sanitarne tople vode u domaćinstvima, hotelima, industriji, zagrevanje tehnološke vode, a i za zagrevanje bazena. U termopan verziji ima dva solarna kaljena stakla u među prostoru od 9 mm ispunjena argonom i pojačanu termoizolaciju. Ova verzija, se najčešće koristi kao dopuna u sistemima centralnog grejanja i u podrucjima sa niskim temperaturama, za zagrevanje sanitarne tople vode, radi večeg stepena iskorišćavanja.

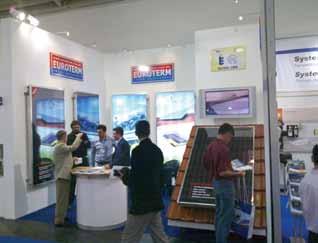

4 Profil kompanije Organizacija firme postavljena je još 1986 god., tada pod nazivom GROM - kao inženering firma u domenu solarnih sistema i sistema centralnog grejanja i klimatizacije. Produžavajuci tradiciju u 2000 god. osnovana je firma EUROTERM. Nova je kompanija proširila sferu delovanja dejnosti u trgovini, a posebno u proizvodnji visoko kvalitetnih solarnih kolektora. Misija i vizija EUROTERM, izgradio je svoju reputaciju na osnovi kvaliteta. To što je EUROTERM prvi proizvođač sunčanih kolektora sa FULL PLATE ultrasonocnom tehnologijim na teritoriji bivše Jugoslavije, daje nam jos veći motiv naša misija da bude neprekinuti razvoj, a cilj je dobijanje superiorne proizvode sa prepoznatljivim karakteristikama, kao i povoljne cene za nase potrošače. INTERSOLAR Munich Biznis filozofija Posvečenost stručnog tima EUROTERMA-a, doprinosi za brzo i uspešno implementiranje standarda za kvalitet ISO 9001:2008 i SOLAR KEYMARK izdan od strane DIN CERTCO, a testiran u SPF institut fur Solartechnik. INTERSOLAR Munich Sajam Tehnike Beograd Solar Keymark predstavlja znak kvaliteta u Evropi za sve proizvode namenjene za termalne solarne sisteme. Solar Keymark proizvod zadovoljava sve evropske standarde u toj oblasti, garantuje visok kvalitet i pouzdane performanse.

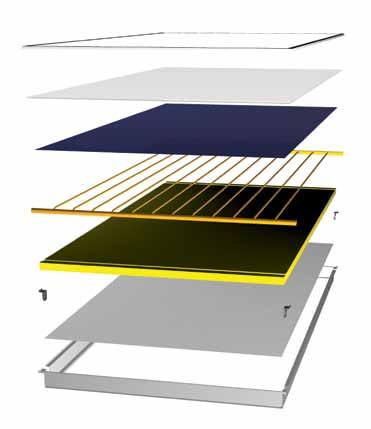

5 SOLARNI KOLEKTOR 1. Aluminiumski ram Proizvodnja solarnih kolektora u EUROTERMU je pod strogom kontrolom kvaliteta, da bi se postigle željene visoke perfomanse. U kolektorima implementira se selektivna bakarna folija, proizvod BLUTECA, TYPE: Eta Plus, koja je ultrasonično zavarena na bakarnu kolektorsku ramku u, U ili H varijanti. Zavarivanje bakarne kolektorske ramke apsorbera izvodi TIG postupkom, i svaka se edinica testira na pritisak od 15 bara komprimiranog vazduha, potopljena u vodenom rezervoaru. Konstrukcija kolektora izrađena je od visoko kvalitetnog aluminiuma ALMgSi 0.5 F 22. Transparentni deo sastoji se od AGC Planibel Clearvision kaljenog stakla koje je visoko izdržljivo, ima nizak stepen gvožđa i olova, a stime i veliku propustljivost sunčanih zraka. Izolacija koja se koristi je od mineralne vune 50 kg/m 3 gustine sa crnom laminantnom presvlakom. 2. Solarno staklo 3. Bakarni apsorber 4. Bakarni cevni ram 5. Izolacija 6. Zadnja strana 7. Telo kolektora Apsorber kolektora Najnovija tehnologija selektivnih apsorbera koji se koriste u seriji ESK 2.5 SB sunčevih kolektora, presnose energiju sunčnih zraka u maksimalni nivo, pri tim umajnujuči zagube od refleksije. 5% UV rays Percentage of energy 47% Visible Ultrasonično zavarivanje Average of the solar constant 1353 W/m2 Ultrasonično zavarivanje je najnovija tehnologija u toj oblasti i koristi se za povezivanje selektivne folije sa cevnim ramom kolektora. 48% Infrared rays Selektivna folija Kolektore koji koriste selektivne folije su čista alternativa konvecionalnih izvora energije i ujedno umanjuju emisije CO 2. Eta plus folija je samo srce kolektora i efikasno prenosi sunčevu energiju u toplinu i u isto vreme stitie kolektor od energetskih zaguba. Eta plus ima optimalnih tehnićih karakteristika: -natprosečna otpornost na starenje i temperaturne degradacije -izvonredna homogenost obloživanja preko cele povrsine -apsorpcija 95%, termalna emisija 5% - top kvalitet i zero-emission proizvodstvo

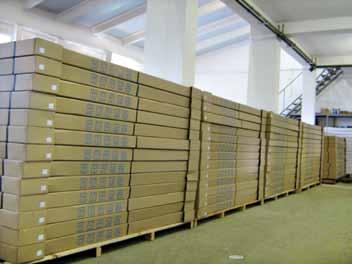

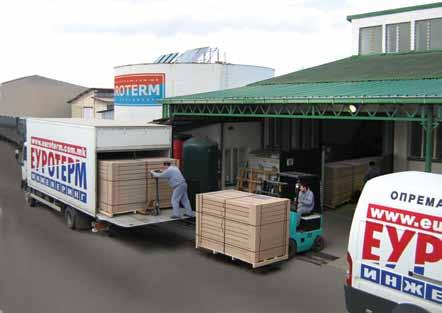

6 LOGISTIKA Imati potencijalno naručene kolektore u magacin, veliki je logistički izazov. Čak i u piku sezone mi imamo sigurnost u snabdevanju, više mesečne proizvodnje. Logistički servis EUROTERMA koristi rešenja za pakovanje koi su u saglasnosti sa zahtevima nasih klijenata, za transport i magacinsko čuvanje. Naš centar za pakovanje omogućava fleksibilnost i sigurnost kolektora bez obzira na tip transporta.

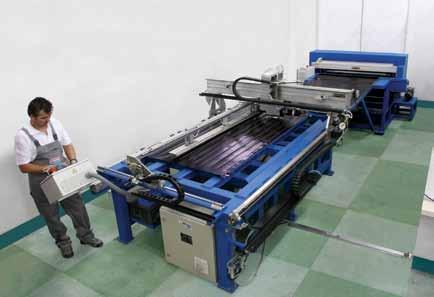

7 PROIZVODSTVO Verni našem cilju da dajemo najveću garanciju našem proizvodu, mi koristimo najsavremenu ultrasoničnu full plate tehnologiju i potpuno automatizovani system proizvodnje, kojim imamo godišnji proizvodni kapacitet od 50,000 m 2 ( 35 MW) solarnih kolektora, za aplikacije u domačinstvima, za podršku u sistemima centralnog grejanja, industriske topple vode, zagrevanje bazena i td

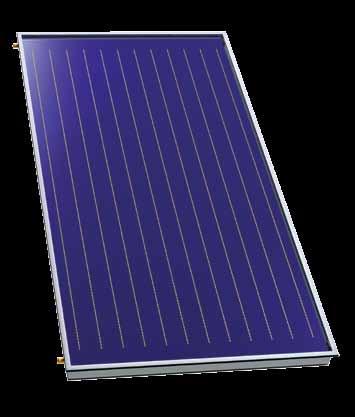

8 SELEKTIVNI SOLARNI KOLEKTOR TIP ESK SB Tehničke karakteristike: Bakarni apsorber Blue tec Eta plus, visoko selektivni sloj 0,2 mm, profilirani. Kaljeno staklo AGC Planibel clearvision sa vrlo niskim procentom gvožđa i olova, kao i antireflektiračke sposobnosti, debljine 4 mm. Dimenzije 2149 x 1159 x 90 SELEKTIVNI SOLARNI KOLEKTOR TIP ESK SB U Tehničke karakteristike: Bakarni apsorber Blue tec Eta plus, visoko selektivni sloj 0,2 mm, profilirani. Kaljeno staklo AGC Planibel clearvision sa vrlo niskim procentom gvožđa i olova, kao i antireflektiračke sposobnosti, debljine 4 mm. Dimenzije 2149 x 1159 x 90

9 10 godina garancije Tip ESK 2.5 SB ESK 2.5 SB - U Ukupna površina (m 2 ) 2,49 2,49 Svetla površna (m 2 ) 2,35 2,35 Površina apsorbera (m 2 ) 2,32 2,32 Materijal apsorbera bakarna folija sa "Eta plus" selektivni sloj Apsorpcioni koeficijent (Eta plus) (%) 95 ± 2 95 ± 2 Koeficijent emisije (Eta plus) (%) 5 ± 2 5 ± 2 Cu registerska cev (mm) Ф 8 x 0,5 Ф 8 x 0,5 Kolektorska Cu cev (mm) Ф 22 x 0,8 Ф 22 x 0,8 Volumen apsorbera (l) 1,7 1,7 Vrsta stakla - debljina 4mm kaljeno staklo - AGC Transmisija sunčevih zraka (%) 92 ± 2 92 ± 2 Transmisija sunčeve energije kroz staklo (%) 91 ± 2 91 ± 2 Broj konektora 4 2 Dijametar konektora (R) Ф 22 Ф 22 Max. radni / test pritisak Temeratura stagnacije Izolacija - zadnja strana Stranična izolacija Zadnja strana Konstrukcija kolektora Metod zavarivanja (bar) ( o C) 10 / mm staklena vuna (50kg/m 3 ) mm reljefni aluminiumski lim aluminiumski profil AlMgSi 0,5 F22 ulstrasonično Visina (mm) Širina (mm) Dubina (mm) Težina (kg) Efikasnost kolektora Pad pritiska 1.0 Collector efficiency for G = 800 W/m Pressure drop in Pa Absorber Aperture Gross C T m* [Km 2 /W] Reference area Absorber area Aperture area Gross area η0 (-) a1 (W/m²K) a2 (W/m²K²) Flowrate [l/h] Flow rate [l/h] Pressure drop [Pa]

10 SELEKTIVNI SOLARNI KOLEKTOR TIP ESK SB T Tehničke karakteristike: Bakarni apsorber Blue tec Eta plus, visoko selektivni sloj 0,2 mm, profilirani. Kaljeno termopan staklo 2 x 4 mm, AGC Planibel clearvision sa vrlo niskim procentom gvožđa i olova, kao i antireflektiračke sposobnosti, među stakleni prostor 9 mm debljine, napunjen Argonom. Dimenzije 2149 x 1159 x 102 SELEKTIVNI SOLARNI KOLEKTOR TIP ESK SB TU Tehnićke karakteristike: Bakarni apsorber Blue tec Eta plus, visoko selektivni sloj 0,2 mm, profilirani. Kaljeno termopan staklo 2 x 4 mm, AGC Planibel clearvision sa vrlo niskim procentom gvožđa i olova, kao i antireflektiračke sposobnosti, među stakleni prostor 9 mm debljine, napunjen Argonom. Dimenzije 2149 x 1159 x 102

11 10 godina garancije Tip ESK 2.5 SB T ESK 2.5 SB - TU Ukupna površina (m 2 ) 2,49 2,49 Svetla površna (m 2 ) 2,22 2,22 Površina apsorbera (m 2 ) 2,20 2,20 Materijal apsorbera bakarna folija sa "Eta plus" selektivni sloj Apsorpcioni koeficijent (Eta plus) (%) 95 ± 2 95 ± 2 Koeficijent emisije (Eta plus) (%) 5 ± 2 5 ± 2 Cu registerska cev (mm) Ф 8 x 0,5 Ф 8 x 0,5 Kolektorska Cu cev (mm) Ф 22 x 0,8 Ф 22 x 0,8 Volumen apsorbera (l) 1,7 1,7 Vrsta stakla - debljina 2 x 4mm kaljeno termopan staklo sa 9 mm među prostor, napunjen argonom Transmisija sunčevih zraka (%) 96 ± 2 96 ± 2 Transmisija sunčeve energije kroz staklo (%) 95 ± 2 95 ± 2 Broj konektora 4 2 Dijametar konektora (R) Ф 22 Ф 22 Max. radni / test pritisak Temeratura stagnacije Izolacija - zadnja strana Stranična izolacija Zadnja strana Konstrukcija kolektora Metod zavarivanja (bar) ( o C) 10 / mm elastomerna sunđeresta izolacija / 40 mm staklena vuna (50kg/m 3 ) 12 mm elastomerna sunđeresta izolacija / 10 mm staklena vuna (50kg/m 3 ) 0.5 mm reljefni aluminiumski lim aluminiumski profil AlMgSi 0,5 F22 ulstrasonično Visina (mm) Širina (mm) Dubina (mm) Težina (kg) Efficiency ( %) Efikasnost kolektora Ta-Tm η0 = 0,8 Collector efficiency a1 = 2,5 W/(m²K) a2 = 0,01 W/(m²K²) Δp (kpa) 0,4 0,35 0,3 0,25 0,2 0,15 0,1 0,05 0 Pad pritiska 0 0,02 0,04 0,06 0,08 0,1 0,12 Flow (kg/s) Pressure drop

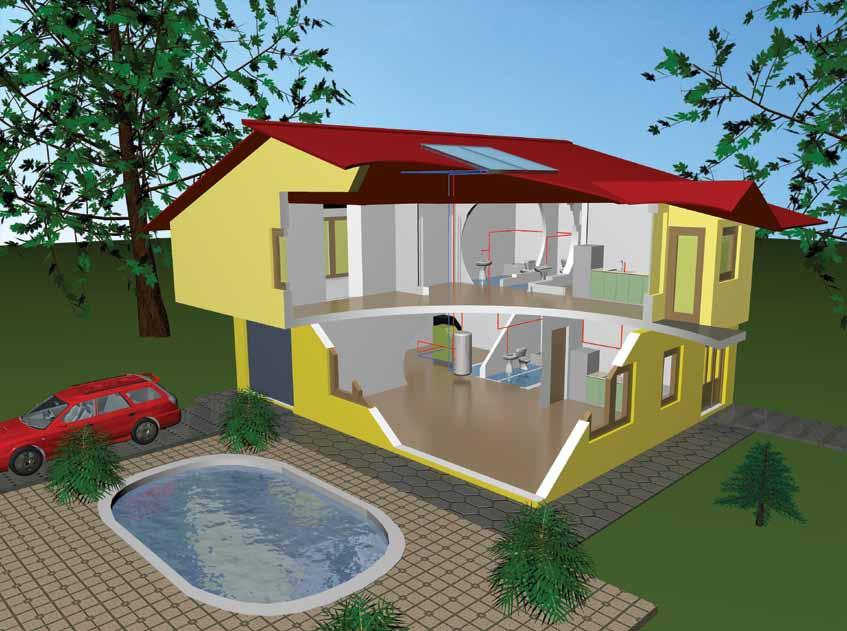

12 M Solarni kolektor Solarni sistem Solarni boljer Instalaciona šema ESK 2.5 SB / ESK 2.5 SB U Solarni sistem sa dva izmenjivača ESK 2.5 SB / ESK 2.5 SB U M Kombinovani sistem sa kolektorima tipa ESK 2.5 SB T / ESK 2.5 SB TU Kombinovani sistem sa kolektorima tipa ESK 2.5 SB T / ESK 2.5 SB TU

13 Hidraulično povezivanje Tip ESK SB / ESK SB T Tip ESK SB U / ESK SB TU Maksimalno 6 kolektora u liniji Maksimalno 6 kolektora u liniji Maksimalno 6 kolektora u liniji *! Pri paralelnom povezivanju na dva i više kolektora, obratite pažnju na pravilnu raspodelu protoka. Ne usaglaseni protok može dovesti do disbalans sistema. Pri povezivanje kolektora u seriju, koristite kompenzacione spojnice na svakom drugom kolektoru, a kod termopan verziju na svakom kolektoru. * Povezivanje više od 6 kolektora u liniju izvodi se uz konsultacijom sa proizvođačem.

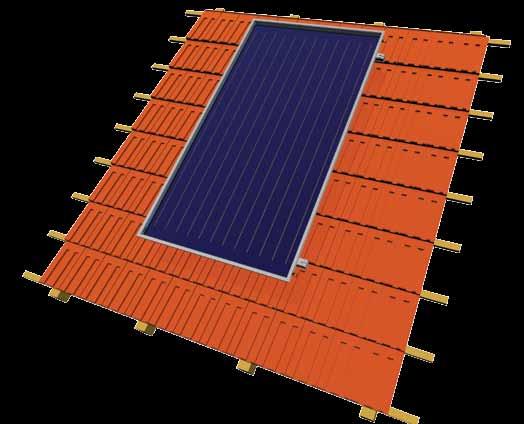

14 INSTALACISKI PRIRUČNIK Osnovna ploča nosač 1 ( art ), montira se na krovnu gredu pomoču M8 x 80 vijaka( art ). Osnovna ploča ( art ), je tako pripremljena da je uvijek moguće iskoristiti najmanje tri vijci. Noseči profil nosač 2 ( art ), postavlja se na Osnovne ploče - nosač 1 ( art ). Pomoču užlijebljenja nosečeg profila I osnovne ploče, smanjuje se vreme u postupcima kao što su podešavanje visine s vijkom, a time i broj sati instalatera na krovu. Pomoču samo osigurujačeg vijka M10 x 20 (art ), kutni profil se povezuje sa nosečeg profila nosač 2 (art ). Kutni profil (art ), je važan element u montažu univerzalnog sustava. Koristi se u cross-montažu, to je spojni element između univerzalnog profila (art ) i krovne kuke nosač 2 (art ). Univerzalni profil (art ), postavlja se na kutnog profila (art ). Pričvršćivanje se izvodi pomoču samo osigurujačeg vijka M10 x 20 (art ) i vijak kanali. Vijak kanali su dizajnirani tako da se vijak može zategnuti s okretnim momentom od 17 Nm.

15 MONTIRANJE KOLEKTORA Na donjem profilu postavljaju se inox-držače (art ), za spriječavanje klizanje kolektora tokom montaže. Pričvršćivanje solarnog kolektora na univerzalnu platformu izvodi se pomoću stranične pločice (art ).

16 INSTALACISKI PRIRUČNIK Na već montirane osnovne ploče nosač 1 (art ) i nosečeg profila nosač 2 (art ), postavljamo kutne profile (art ) pomoču samo osigurujačeg vijka M10 x 20 (art ), zarotirani za 90 stupnjeva. Univerzalni profili (art ), pomoču samo osigurujačeg vijka M10 x 20 (art ) i vijak kanali postavljaju se na kutnog profila (art ), paralelno sa krovnim gredama. Pomoču kutne ploče - 90 o (art ), univerzalna konstrukcija je prilagođena za ugradnju pod određenog kuta. Postizanje željenog kuta je omogućeno pomoču promenljive kutne ploče (art ). Univerzalni profili, pomoču samo osigurujačeg vijka M10 x 20 (art ) i vijak kanali postavljaju se na kutne ploče (art ) i (art ).

17 SLOBODNO MONTIRANJE KOLEKTORA Na univerzalni profili (art ), pomoču samo osigurujačeg vijka M10 x 20 (art ) i vijak kanali postavljaju se kutne profile (art ). Na kutne profile (art ), koji su zarotiranii za 90 stupnjeva, univerzalni profil (art ) postavljaju se normalno sa krovnim gredama. Na već montiranu, univerzalnu platformu, na donjem profilu postavljaju se inox-držače (art ), za spriječavanje klizanje kolektora tokom montaže. Pričvršćivanje solarnog kolektora na univerzalnu platformu izvodi se kao i kod montažu paralelno liniji krova.

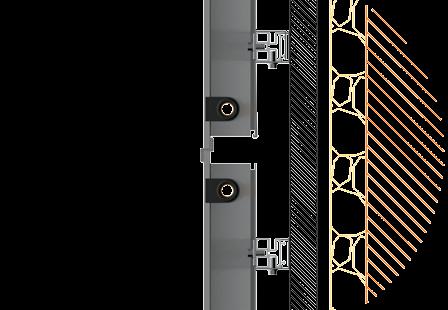

18 INSTALACISKI PRIRUČNIK Montiranje na fasadu Solarni kolektori koristite 4 antislip zaštite profil za zaštitu od kiše

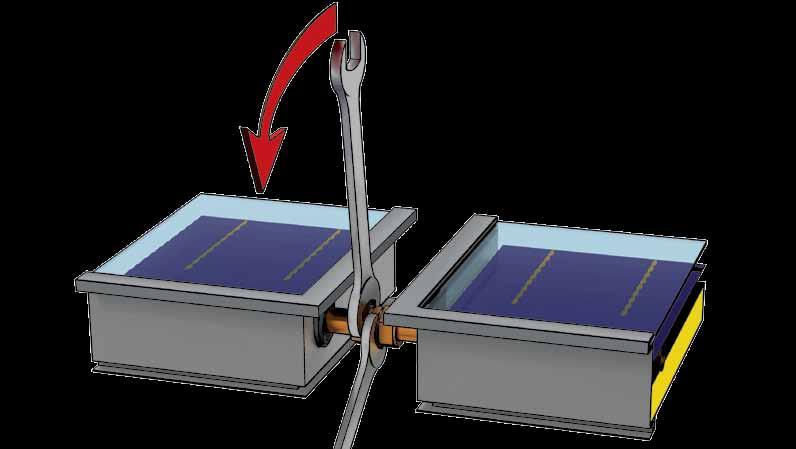

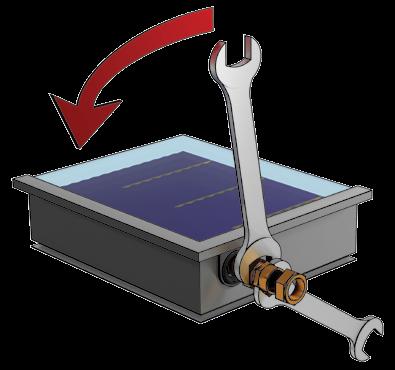

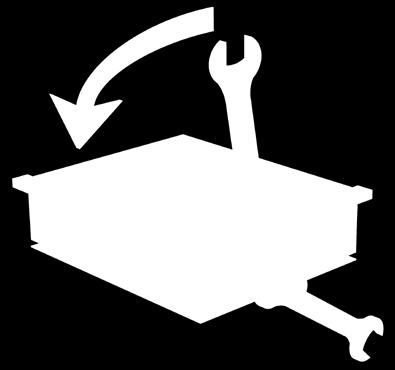

19 POVEZIVANJE KOLEKTORA Solarni termalni kolektori međusobno su povezani sa duplom spojnicom 22mm. Preporučujemo da se upotrebljavaju prave i flekisbilne spojnice. Držite ćvrsto sa ključom veličine 24 i zategnite sa ključom veličine 27. Nemojte koristiti preveliku snagu uvrtavanja kod instaliranje konektora. Korisite ključ da bi fiksirali spojnicu za kolektor, a onda instalirajte konektore. - -
