1 A. MATEMATICĂ SUBIECTELE PROBEI SCRISE A EXAMENULUI DE DIPLOMĂ SESIUNEA IUNIE-IULIE 2011 SPECIALIZAREA A.R. 1. Funcţii omogene. Identitatea lui Euler. n 1 2 n O funcţie f x, x,, x : D R R f se numeşte omogenă de gradul m dacă m tx,tx,,tx t f x,x,,, t R. 1 2 n 1 2 xn Identitatea lui Euler: dacă f x, y,z este omogenă de gradul m, atunci are loc relaţia xf ' x yf ' y zf ' z mf şi reciproc. 2. Definiţia extremelor funcţiilor reale de două variabile reale. 2 Fie f x, y: D R R. Un punct a,b D se numeşte punct de minim local al funcţiei x, y V a lui a,b astfel încât pentru orice x, y V D, are loc x, y f a,b Un punct a,b D se numeşte punct de maxim local al funcţiei x, y V a lui a,b astfel încât pentru orice x, y V D, are loc x, y f a,b f dacă există o vecinătate f. f dacă există o vecinătate f. 3. Formula lui Taylor pentru polinoame. Fie P(x) un polinom de gradul n P(x) a 2 n 0 a1x a2x anx şi x 0 R un punct fix pe axă. Formula lui Taylor pentru polinoame calculează valoarea polinomului în vecinătatea punctului x 0 cu ajutorul valorii polinomului şi ale derivatelor sale în acest punct, în forma 0 ' Px P x P x 4. Formula lui Green. 2 n xx xx0 '' xx0 n 0 0 P x0... P x0 1! 2! Fie D un domeniu plan închis mărginit de o curbă închisă netedă (C) astfel încât o paralelă la oricare din axe intersectează conturul (C) numai în două puncte. Dacă P x, y şi Q x, y sunt funcţii continue cu derivatele parţiale P y n! Q şi continue în D, atunci are loc formula lui x

2 Green Q P P x, ydx Q x, y dx dy. x y D dy C 5. Ecuaţia diferentială liniară omogenă de ordinul I. Forma generală a soluţiei. dy dx O ecuaţie diferenţială de forma Pxy 0, unde P(x) este o funcţie continuă pe intervalul I R, se numeşte ecuaţie diferenţială liniară de ordinul întâi omogenă. Soluţia generală a acestei ecuaţii se obţine prin separarea variabilelor dy y P(x) dx, de unde, prin integrare, rezultă soluţia generală x P dx y C e. 6. Ecuaţii diferenţiale de ordinul 2, liniare, omogene, cu coeficienţi constanti. Forma generală a soluţiilor în funcţie de natura rădăcinilor. Fie ecuaţia diferenţială y a y a y 0 a 0. Vom căuta soluţii de forma y = a e rx, unde r este o constantă ce se va determina. După înlocuire rezultă ecuaţia a 0 r 2 + a 1 r + a 2 = 0, numită ecuaţia caracteristică ataşată ecuaţiei diferenţiale. Cazul Ecuaţia caracteristică admite rădăcini reale şi distincte. Fie r 1 şi r 2 aceste rădăcini. Acestor valori le corespund soluţiile particulare y 1 e 1 2, y e r x 2 r x, care formează un r1 x e r1 r e sistem fundamental de soluţii deoarece r W y, y r r e 1r2 x 0 Cazul 2. 0 În acest caz integrala generală este 1 2 y 1 x e r e 2 r x 2 r x 2 2 r1 x r x 1 C1e C2e 2.. Ecuaţia caracteristică admite rădăcina dublă r 0. Avem r r 2a r a 0. 2 a 0r0 a1r0 a 2 0, Operând în ecuaţia diferenţială schimbarea de funcţie y e generală a ecuaţiei. r 0 x z, rezultă că y r0x r0x r x 1 e, y2 x e şi deci y C1x C2 e 0 1 este soluţia Cazul Ecuaţia caracteristică admite rădăcinile complexe r 1 = + i, r 2 = - i,. (0) deci y ix ix 1 e, y2 e, care, deoarece W(Y 1,Y 2 ) = e x 0, conduc la soluţia generală Y = e x (C 1 cos x + C 2 sin x). 7. Definitia transformatei Laplace. Integrarea ecuaţiilor diferenţiale liniare cu coeficienţi constanţi, de ordinul 2, cu ajutorul transformatei Laplace. Fie funcţia reală de argument real f(x), nulă pentru x<0 (numită funcţie original). Definim transformata Laplace a funcţiei f(x), prin expresia

3 st st F (s) e f (t)dt (sau F(s) e 0 f (t) dt ) Funcţia F(s) se numeşte funcţie imagine. Ecuaţiile diferenţiale liniare cu coeficienţi constanţi, de ordinul doi sunt de forma 2 d i di a1 a i b e(t), 2 dt dt a 2 0 unde i i(t) este funcţia necunoscută (mărimea de ieşire), a 0,a1,a 2, b R, e (t) este mărimea de intrare cunoscută aplicată la t 0 (mai exact pentru 0 ). Ecuaţiei date îi ataşăm condiţiile la limită nule (valori iniţiale) i(0) 0 i' (0) 0 Aplicând ecuaţiei date transformarea Laplace, ea devine 2 ( a 2 s a1 s a 0 ) I(s) b E(s), de unde în final rezultând i(t). I(s) a 2 s 2 b a s a 1 0 E(s) 8. Expresiile produsului scalar, produsului vectorial şi produsului mixt. Se consideră vectorii a a x i a y j a zk, b bx i by j bzk si c cx i cy j czk. Se numeşte produs scalar al vectorilor a şi b scalarul a b a b a b a b Se numeşte produs vectorial al vectorilor a şi b (în această ordine) vectorul i j k a y az a x a z a x a y a b a x a y az i j k by bz bx bz bx by b b b Se numeşte produs mixt al vectorilor a, b şi c scalarul x y z x x y y z z [ a, b, c] a ( b c) a b c x x x a b c y y y a b c z z z 9. Formula gradientului. Fie D un domeniu din 3 R raportat la un sistem cartezian ortogonal Oxyz.

4 Se numeşte gradient al câmpului scalar x y, z: D R unde i j k x y z grad este operatorul lui Hamilton (operatorul nabla). 10. Formula divergenţei. Fie D un domeniu din,, câmpul vectorial i j k, x y z 3 R raportat la un sistem cartezian ortogonal Oxyz. Se numeşte divergenţă a câmpului vectorial V( x, y, z) V1 ( x, y, z) i V2 ( x, y, z) j V3 ( x, y, z) k, diferenţiabil în domeniul D, câmpul scalar V1 V2 V3 div V V x y z 11. Formula rotorului. Fie D un domeniu din Se numeşte rotor al câmpului vectorial câmpul vectorial rot V 3 R raportat la un sistem cartezian ortogonal Oxyz. V i x V 1 j y V 2 (x, y, z) V (x, y, z)i V (x, y, z) j V (x, y, z) k, V k z V 3 i y V 2 z V 3 j x V 1 z V 3 k x V 1 y V Funcţii trigonometrice (circulare si hiperbolice). Definiţii, grafice si relaţii fundamentale. Se consideră cercul de centru O şi rază OM 1 pe care convenim să fixă un sens pozitiv de parcurgere invers mişcării acelor de ceas (numit cerc trigonometric). Axele de coordonate xoy determină o împărţire a cercului trigonometric în patru regiuni numite cadrane.

5 Se notează cu Cercul trigonometric OA pr OM şi cu OB pr OM Ox proiecţiile segmentului OM pe axele de coordonate. Dacă se notează cu unghiul format de OM cu axa Ox, atunci în triunghiul dreptunghic AOM avem AM sin OB OM OA cos OA OM sin tg cos 1 cos ctg tg sin Remarcăm că funcţiile sin şi cos sunt periodice şi au perioada principală egală cu 2. Prin urmare pentru orice număr întreg k avem Oy sin( 2k) sin cos( 2k) cos Valorile importante relative la primul cadran ale funcţiilor sin şi cos sunt prezentate în tabelul următor: grade radiani sin

6 cos Graficul funcţiei sin este prezentat în figura de mai jos: 1 sin( x) x Graficul funcţiei cos este prezentat în figura de mai jos: 1 cos( x) 0 Formule fundamentale x 2 2 cos sin 1 sin( ) sin cos cos sin cos( ) cos cos sin sin Se numeşte funcţie sinus hiperbolic funcţia sh: R (, ), x x e e shx. 2 Graficul funcţiei sh este prezentat în figura de mai jos sinh( x) x Se numeşte funcţie cosinus hiperbolic funcţia ch: R [1, ), x x e e chx. 2

7 Graficul funcţiei ch este prezentat în figura de mai jos cosh( x) x Funcţia ch se mai numeşte şi curba lănţişor deoarece dă poziţia de echilibru a unui fir omogen, flexibil, inextensibil, supus la acţiunea gravitaţiei şi ale cărui capete sunt fixate. 13. Coordonate polare în plan. Reprezentarea unui punct din plan în coordonate polare. Fie un punct oarecare P din plan având coordonatele carteziene (x,y). Notăm OP raza vectoare şi cu unghiul format de Ox şi OP. Din triunghiul dreptunghic OPQ rezultă: x cos y sin, se numesc coordonate polare ale punctului P. Dacă se cunosc x şi y, atunci şi se calculează după formulele: x y 2 2 x y y sau tg y Arctg x x La determinarea lui se ţine cont în ce cadran este situat punctul P. 0, 0, 2. Domeniile de variaţie ale coordonatelor polare sunt şi 14. Coordonate cilindrice.

8 Considerăm un sistem cartezian Oxyz şi un punct P din spaţiu de coordonate x, yz., Distanţa PQ h, Q fiind proiecţia punctului P pe planul xoy, o numim cota punctului P. Avem relaţiile: x cos y sin z h,, h se numesc coordonate cilindrice ale punctului P. Reprezentarea unui punct din plan în coordonate cilindrice. Domeniile de variaţie ale coordonatelor cilindrice sunt 0,, 0, 2, h. 15. Coordonate sferice., Considerăm în spaţiu un sistem cartezian Oxyz şi un punct P de coordonate x, yz., Q fiind proiecţia punctului P pe planul xoy introducem notaţiile: OP, OP, OQ, Ox, OQ Deoarece OQ cos rezultă: x coscos, y cossin, z sin.,, se numesc coordonate sferice ale punctului P.

9 Reprezentarea unui punct din plan în coordonate sferice. Dacă sunt date x, y, z atunci,, se determină astfel: 2 2 x y z 2, y Arctg, x z Arcsin. La determinarea valorilor lui şi se ţine cont de poziţia punctului P în spaţiu. Domeniile de variaţie ale coordonatelor sferice sunt : 0,,, 2 2 0, 2., B. FIZICĂ 1. Principiile mecanicii clasice a. Principiul inerţiei Un punct material îşi păstrează starea de repaus sau de mişcare rectilinie şi uniformă atâta timp cât asupra lui nu acţionează nicio forţă b. Principiul fundamental Dacă asupra unui punct material acţionează o forţă atunci acea forţă îi va imprima o acceleraţie care are aceeaşi direcţie şi acelaşi sens cu forţa iar mărimea acceleraţiei este egală cu F raportul dintre mărimea forţei şi masa acestuia: a m c. Principiul acţiunii şi al reacţiunii Dacă prezenţa unui punct material condiţionează o forţă F 12 exercitată asupra unui al doilea punct material, prezenţa celui de-al doilea punct material condiţionează o forţă F 21 egală

10 şi de sens contrar cu prima, exercitată simultan cu F 12 asupra primului punct material. F 12 F 21 d. Principiul independenţei acţiunii forţelor Dacă supra unui punct material acţionează simultan mai multe forţe atunci fiecare forţă va imprima punctului material propria acceleraţie independent de acţiunea celorlalte forţe iar punctul material va avea o acceleraţie egală cu suma vectorială a acceleraţiilor tuturor forţelor. e. Principiul determinismului Starea de mişcare a unui punct material este perfect determinată dacă se cunosc simultan poziţia şi impulsul acestuia. f. Principiul relativităţii din mecanica clasică Toate legile mecanicii sunt aceleaşi în orice sistem de referinţă inerţial (sistem aflat în repaus sau în mişcare rectilinie şi uniformă faţă de sistemul de referinţă considerat). 2. Legi de conservare în mecanică a. Legea conservării energiei Într-un sistem izolat de corpuri energia mecanică se poate transforma dintr-o formă în alta E E ), energia totală (adică suma energiilor cinetice şi potenţială) rămânând ( cinetică potentialã constantă. b. Legea conservării impulsului Impulsul unui sistem izolat, de puncte materiale se conservă: p m v const. sistem c. Legea conservării momentului cinetic Momentul cinetic al unui sistem izolat de puncte materiale se conservă: L r p r m v const 3. Legea lui Arhimede i sistem i i i i i. i i Un corp scufundat într-un fluid de densitate fluid aflat în repaus este acţionat pe verticală, de jos în sus, cu o forţă egală în modul cu greutatea volumului de fluid dezlocuit. F G V g 4. Legea lui Bernoulli A fluid În tot timpul curgerii staţionare a unui fluid ideal şi incompresibil, suma dintre presiunea v 2 statică p, dinamică şi de poziţie gz este constantă de-a lungul unei linii de curent de fluid. 2 2 v p gz const 2 5. Legea lui Poisseuille Pentru curgerea laminară a unui fluid vâscos (cu coeficientul de viscozitate dinamică ), printr-o conductă de rază R şi lungime L, sub acţiunea unei diferenţe de presiune p=p 1 -p 2 debitul de volum este dat de relaţia: 4 dv R p1 p2 Qv dt 8L i i fluid fluid

11 6. Legea lui Stokes Forţa de frecare ce se exercită asupra unei sfere din partea unui fluid vâscos (cu coeficient de viscozitate dinamică ) aflat în repaus este proporţională cu raza sferei r si cu viteza v cu care se deplasează sfera prin fluid, conform relaţiei: 6rv 7. Legea lui Torricelli F r Viteza de curgere v c a unui lichid ne-vâscos printr-un orificiu aflat la distanţa h de suprafaţa liberă a unui lichid în repaus este: v c 2gh 8. Legile transformărilor simple ale gazului ideal a. Legea transformării izobare Într-o transformare izobară (la presiune constantă) raportul dintre volumul gazului şi temperatura V absolută a acestuia este constant: const. T b. Legea transformării izocore Într-o transformare izocoră (la volum constant) raportul dintre presiunea gazului şi p temperatura absolută a acestuia este constant: const. T c. Legea transformării izoterme Într-o transformare izotermă (la temperatură constantă) produsul dintre presiunea şi volumul gazului este constant: pv const. 9. Primul principiu al termodinamicii a. Este imposibil să se construiască un perpetuum mobile de specia I (adică o maşină termică ce ar funcţiona la nesfârşit fără să consume energie). b. Variaţia energiei interne a unui sistem termodinamic, într-o transformare, nu depinde de felul transformării şi de natura stărilor intermediare ci numai de starea iniţială şi finală a sistemului, respectiv de valorile energiei interne în aceste stări U iniţial şi U final. U = U final - U iniţial c. Variaţia energiei interne a unui sistem termodinamic este egală cu suma energiilor schimbate de sistemul termodinamic cu exteriorul. Prin convenţie e stabileşte că orice energie primită de sistemul termodinamic este pozitivă iar orice energie cedată de sistemul termodinamic este negativă. Atunci când sistemul termodinamic schimbă doar energie lucru mecanic şi căldură cu exteriorul expresia primului principiu al termodinamicii se scrie: du L Q 10. Principiul al doilea al termodinamicii a. Este imposibil să se construiască un perpetuum mobile de specia a II-a (adică o maşină termică ce să transforme integral cantitatea de căldură primită în lucru mecanic). b. Este imposibil procesul ce are ca unic rezultat transformarea în lucru mecanic a căldurii absorbite de la o sursă care se află la aceeaşi temperatură.

12 c. Este imposibilă trecerea spontană ( de la sine ) a căldurii de la un corp cu o temperatură dată la un corp cu temperatură mai ridicată. 11. Principiul al treilea al termodinamicii Atunci când temperatura tinde spre zero absolut toate mărimile termodinamice tind spre o valoare constantă. Pentru sisteme termodinamice pure aflate în stare cristalină valoarea constantă spre care tind mărimile termodinamice este zero. 12. Legea lui Fick pentru difuzie dm d D S dt x Masa de substanţă transferată prin suprafaţa S în unitatea de timp este proporţională cu gradientul de densitate. Întotdeauna transportul de masă se face în sensul diminuării neomogenităţilor de densitate, de la un strat mai dens la unul mai puţin dens. 13. Legea lui Fourier pentru conductibilitate termică dq dt S Cantitatea de căldură transferată prin suprafaţa S în unitatea de timp este proporţională cu gradientul de temperatură. Întotdeauna transferul de căldură se face în sensul diminuării neomogenităţilor de temperatură, de la o zonă mai caldă la una mai rece. dt dx 14. Legea lui Newton pentru transferul de impuls dp dv F r S dt x Impulsul transferat prin suprafaţa S în unitatea de timp este proporţional cu gradientul de viteză. Întotdeauna transferul de impuls între pături de fluid aflate în mişcare relativă se face în sensul diminuării neomogenităţii de viteză, de la pătura de fluid cu viteză mai mare la cea cu viteză mai mică. 15. Legile electrolizei a. Masa de substanţă depusă sau dizolvată în timpul electrolizei este proporţională cu cantitatea de electricitate ce străbate electrolitul: m k Q k I t b. Echivalentul electrochimic k este proporţional cu echivalentul chimic A/v: 1 A k F v în care F=96500 C/echiv. este numărul lui Faraday (constantă universală), A este masa unui atom gram iar v este valenţa. C. UNITĂŢILE DE MĂSURĂ ÎN S.I. 1. Precizaţi cele 7 şapte unităţi fundamentale ale Sistemului Internaţional de Unităţi cu mărimile fizice corespunzătoare 1 Lungime metru m Lungimea egală cu ,73 lungimi de undă în vid

13 ale radiaţiei care corespunde tranziţiei între nivelele energetice 2p 10 şi 5d 5 ale atomului de kripton 36 2 Masa kilogram kg Masa kilogramului prototip internaţional adoptat ca unitate de măsură a masei la Conferinţa Generală de Măsuri şi Greutăţi din Timp secunda s Durata a perioade ale radiaţiei care corespunde tranziţiei între cele două nivele energetice hiperfine ale stării fundamentale a atomului de cesiu Intensitate curent electric 5 Temperatura termodinamică 6 Cantitatea de substanţă 7 Intensitatea luminoasă amper A Intensitatea curentului electric constant, care menţinut în două conductoare paralele, rectilinii, de lungime infinită şi de secţiune circulară neglijabilă, aşezate în vid, la distanţa de 1m unul de altul, ar produce între acestea, pe lungimea de 1 metru, o forţă egală cu N kelvin K Fracţiunea 1/273,16 din temperatura termodinamică a punctului triplu al apei mol mol Cantitatea de substanţă a unui sistem care conţine un număr de unităţi elementare (atomi, molecule, ioni etc.) egal cu numărul atomilor existenţi în0,012 kilograme de carbon 12 candela cd Intensitatea luminoasă, în direcţia normalei, a unei suprafeţe cu aria de 1/ metri pătraţi, a unui corp negru la temperatura de solidificare a platinei, la presiunea de newtoni pe metru pătrat 2. Precizaţi 8 unităţi derivate ale Sistemului Internaţional de Unităţi cu mărimile fizice corespunzătoare: Nr. crt. Mărime 1. Frecvenţă; 2. Viteză; 3. Acceleraţie; 4. Forţă; 5. Vâscozitate dinamică; 6. Vâscozitate cinematică; 7. Lucru mecanic, energie, cantitate de căldură; 8. Putere. Unitatea SI denumire simbol 8 Frecvenţă Hertz Hz=s -1 9 Viteză metru pe secundă m/s 10 Acceleraţie metru pe secundă la pătrat m/s 2 11 Forţă Newton N 12 Vâscozitate dinamică Pascal ori secundă Pa.s 13 Vâscozitate cinematică metru pătrat pe secundă m 2 /s 14 Lucru mecanic, energie, cantitate de căldură Joule J 15 Putere Watt W Multiplii şi submultiplii unităţilor de măsură 1. Precizaţi multiplii zecimali ai unităţilor de măsură cu prefixul corespunzător. MULTIPLII

14 Factor de multiplicare denumire exa peta tera giga mega kilo hecto deca Prefix simbol E P T G M k h da 2. Precizaţi submultiplii zecimali ai unităţilor de măsură cu prefixul corespunzător. SUBMULTIPLII Factor de multiplicare denumire atto femto pico nano micro mili centi deci Prefix simbol a f p n m c d D. DISCIPLINE DE SPECIALITATE 1. Noţiuni asupra rezistenţei, deformării plastice şi tenacităţii aliajelor metalice. Deformarea plastică Deformarea plastică are loc în mod normal prin: - alunecare sau deformare de-a lungul unui plan cristalografic; - maclare sau deplasare a unei regiuni din cristal. Deformarea prin alunecare constă din deplasarea unor părţi ale monocristalului în raport cu altele, de-a lungul planelor cristalografice. Alunecarea are loc pe anumite plane cristalografice Fig. 1 Mecanismul alunecării. specifice fiecărui sistem cristalin. Această deplasare se produce atunci când pe planele cristalografice apar tensiuni tangenţiale care ating o anumită valoare critică: G, unde G este modulul de elasticitate transversală. 2 Atomii se deplasează pe o distanţă egală cu un număr întreg de distanţe atomice, în lungul planului de alunecare A (fig. 1,a) şi pe suprafaţa lustruită apare un prag sau linii de alunecare (fig. 1,b). Deplasarea se produce simultan pe mai multe plane, formându-se benzi de alunecare. S-a constatat că între două benzi de alunecare poate rămâne o zonă nedeformată (fig. 2,a). Fig. 2. Mecanismul deformării unui microcristal. Fig. 3. Schema deformării prin maclare.

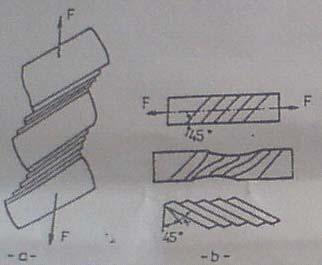

15 Dacă un monocristal este supus tracţiunii şi planele lui cu densitate maximă de atomi formează cu direcţia forţei unghiuri de 45 o, atunci apar pe suprafaţă linii sau benzi de alunecare şi secţiunea circulară devine eliptică (fig. 2,b). Deformarea prin maclare constantă dintr-o rotire a unei porţiuni a monocristalului în raport cu alta. Planul de simetrie dintre porţiunea deformată, faţă de porţiunea nedeformată se numeşte plan de maclare (fig. 3.). Maclele se produc fie în cursul deformării cristalului, sub acţiunea unor forţe exterioare, fie sub acţiunea tensiunilor interne ce iau naştere datorită transformărilor structurale rezultate în urma tratamentelor termice. În consecinţă, maclele poartă denumirea de macle de deformare sau macle termice de creştere. Fenomenul de maclare nu poate să apară dacă metalul este supus întinderii sau compresiunii monoaxiale, adică dacă are loc lungirea sau contracţia după direcţia forţei exterioare. Rezistenţa la rupere Cunoaşterea valorii rezistenţei la rupere permite aprecierea comportării metalului în timpul exploatării. Determinarea rezistenţei la rupere şi a altor proprietăţi mecanice se realizează prin încercării mecanice. La încercarea de tracţiune se obţine curba tensiune-deformaţie, care furnizează o serie de date interesante. Valoarea tensiunii se determina raportând valoarea Fig. 4. Curba caracteristică tensiune-deformaţie. forţei de tracţiune la secţiunea epruvetei F, [dan/mm 2 ], iar pentru a aprecia S deformaţia relativă se face raportul între deformaţiile suferite şi lungimea iniţială a probei (porţiuni calibrate): L L L0 A , %. L0 L0 Fr Rezistenţa la rupere se determină cu relaţia: Rm, [dan/mm 2 ]. S S S0 S Gâtuirea specifică se determină cu relaţia: Z , %. S0 S0 Cunoaşterea caracteristicilor mecanice Rm, Rp 0,2, A 5, Z permite o apreciere a comportării metalului; se pot da indicaţii privind domeniul corespunzător de utilizare şi se pot dimensiona corect produsele. Tenacitatea Tenacitatea este definită ca proprietatea metalelor şi aliajelor de a înmagazina o energie mare înainte de a se produce ruperea. Un material care se rupe după ce a suferit o deformare plastică de valori marii va avea o buna tenacitate. Determinarea tenacităţii metalului se face prin încercării de rezilienţă. Epruvetele folosite au dimensiuni 10x55 mm şi prezintă crestătura în forma de U sau V. Fig. 5. Curbe de tranziţie a rezilienţei.

16 Încercările de rezilienţă sunt mai semnificative atunci când se fac într-un interval larg de temperaturi de încercare, care permit evidenţierea tranziţiei de la rupere ductilă la rupere fragilă. Pe baza acestor încercări se obţin curbe de tranziţie, ce permit determinarea temperaturii de tranziţie respectiv domeniul de temperaturi în care comportarea materialului este tenace sau fragilă (fig. 5). Din analiza acestor curbe se observă că oţelul A are o comportare mai bună decât oţelul B şi poate fi utilizat pentru fabricarea pieselor ce lucrează la temperaturi joase. Pentru ca un oţel obişnuit să aibă o tenacitate bună, trebuie ca energia corespunzătoare temperaturii de tranziţie pentru încercări pe epruvete Charpy V să fie de daj. Conform standardelor, rezilienţa se va nota prin KCU sau KCV, însoţite de valoarea în daj/cm Diagrame de echilibru fier-carbon. Structuri de echilibru ale oţelurilor şi fontelor. În aliajele sale cu fierul, carbonul se poate găsi sub forma de carbura de fier Fe x C y sub formă de soluţie solidă (ferita, austenita sau ferita ) sau sub formă de grafit. Apariţia carbonului sub formă de grafit sau obişnuit sub formă de carbura Fe 3 C (cementita) este determinată de viteza de răcire, adevărata formă de echilibru fiind grafitul, care apare la răciri foarte lente. Practic, se foloseşte analiza echilibrului numai cu grafit şi a echilibrului numai cu cementită care reprezintă stările limită ale sistemului; de aceea, diagrama de echilibru a sistemului fier-carbon se reprezintă în două variante (fig. 1.), liniile întrerupte corespunzătoare echilibrului stabil fier-grafit fiind trasate deasupra liniilor continue corespunzătoare echilibrului metastabil Fe- Fe 3 C. Linia ABCD este lichidus, AHJECFD solidus, GS punctele A 3, linia SE punctele A cem, linia GPQ linia domeniului solubilităţii soluţiei solide Fe (C), linia PS punctele A 1, linia SK punctele A 1-3,linia MO punctele A 2 şi linia N N punctele A 0. Se precizează că deasupra liniei MO (punctele A 2 ), oţelul nu este feromagnetic, iar deasupra liniei N N (punctele A 0 ), cementita îşi pierde proprietăţile magnetice. Aceste linii, MO şi N N, nu reprezintă linii de echilibru. Punctele proporţionale ale diagramei de echilibru sunt caracterizate prin concentraţie şi temperatură.

17 Fig Diagrame de echilibru Fier - carbon Structura de echilibru a oţelurilor Oţelurile sunt aliaje fier-carbon al căror conţinut de carbon este cuprins între 0,02% C (punct P) şi 2,11% C (punct E). În aceste aliaje, carbonul apare sub formă de cementită (Fe 3 C), deci ele corespund echilibrului metastabil. La temperatura ambiantă, constituentul structural nelipsit al oţelurilor este eutectoidul - perlita, corespunzător unei concentraţii de 0,77% C şi care este un agregat format din lamele alternante de ferită şi cementită; în oţelurile cu mai puţin de 0,77% C (oţeluri hipoeutectoide), perlita este asociata cu ferita, iar în oţelurile cu mai mult decât 0,77% C (oţeluri hipereutectoide) perlita este asociată cu cementita. Austenita este soluţia solidă de inserţie a carbonului în fier γ şi domeniul ei de stabilitate este GOSEJN. Formarea austenitei se face după mecanisme diferite, în funcţie de conţinutul de carbon şi anume: direct de la solidificare, austenita se separă numai în oţelurile cu mai mult de 0,50% C (punctul B); în aliajele mai sărace în carbon se separă mai întâi cristalele de ferită δ, care la răcirea ulterioară se transformă în austenită. Aliajele cu până la 0,1% C (punctual H) sunt formate şi după solidificarea completă numai din ferita δ; la răcire sub punctual A 4 (curbura NH), ferita δ începe să se transforme în austenită prin modificarea reţelei cristaline, sub curba NJ transformarea fiind completă. În aliajele cu 0,10-0,50% C, cristalele δ, separate la solidificare şi răcire până la 1494 ºC, se găsesc într-un lichid de compoziţie B; la trecerea sub aceasta temperatură se formează, de asemenea, austenita printr-o reacţie peritectică de forma: ferita δ (H) + lichid (B) austenita γ (J). Reacţia este completă numai în oţelul corespunzător punctului J (0,16% C); la stânga lui rămân cristale δ, care apoi se transformă în austenită după linia NJ, iar la dreapta lui rămâne lichid, care, la răcirea în continuare, va separa cristalele de austenită după curba BC. Dacă oţelul are compoziţie eutectoidă, fiecare grăunte de austenită se transformă într-un grăunte de perlită, transformarea producându-se la o oarecare subrăcire faţă de temperatura eutectoidă de echilibru PSK. Structura perlitei este foarte mult influenţată de creşterea vitezei de răcire, care are drept scop scăderea temperaturii de transformare, respectiv mărimea subrăcirii. La viteze mici de răcire, perlita care se formează este lamelară, perfect vizibilă la măriri obişnuite. Dacă viteza de răcire creşte, structura ei devine din ce în ce mai fină, aspectul lamelar putând fi observat numai la măriri foarte mari. În oţelurile hipoeutectoide, sub linia GOS, este stabilă structura bifazică de austenită şi ferită, austenita transformându-se parţial, polimorfic, în ferită, prin reordonarea atomilor de fier şi redistribuirea prin difuziune a atomilor de carbon. Până la un conţinut de 0,02% C, transformarea este totală în ferită. La răcire în continuare, sub linia PQ, ferita micşorându-si solubilitatea pentru carbon, se produce separarea cementitei terţiare, de obicei la marginile grăunţilor de ferită. La un conţinut de carbon mai mare de 0,02%, separarea feritei duce la îmbogăţirea în carbon a austenitei restante pe măsură ce temperatura scade, la temperatura eutectoidă PSK, austenita având 0,77%, când se transformă în perlită. În oţelurile hipereutectoide, răcite sub linia E S, austenita devine suprasaturată în carbon şi la temperaturi cuprinse între E S şi ES poate separa grafit, iar sub ES, din punct de vedere termodinamic este posibilă separarea atât a grafitului cât şi a cementitei. Germinarea cristalelor de grafit necesitând o fluctuaţie mai mare de concentraţie, difuziunea se realizează cu probabilitate foarte mică, fiind redusă din cauza subrăcirii, de aceea, faza care se formează este cea metastabilă, cementita. Austenita rămasă sărăceşte în carbon pe măsură ce temperatura scade, ajungând ca la temperatura eutectoidă (PSK) să conţină 0,77% C, sub această temperatură transformându-se integral în perlită. Structurile oţelurilor, aşa cum se formează în condiţiile practice obişnuite de turnare şi răcire (în lingouri sau piese) sau după prelucrare plastică la cald, sunt alcătuite din faze şi constituenţi (ferita, perlita, cementita) a căror omogenitate, formă, dimensiuni şi distribuţie sunt

18 rezultatul desfăşurării incomplete a proceselor de difuziune. Chiar dacă aceşti constituenţi sunt similari celor din diagrama de echilibru, din cauza vitezei relativ mari de răcire a compoziţiei lor chimice şi a raportului cantitativ al fazelor, ei nu corespund stării de echilibru. De aceea, se consideră că structura de echilibru a oţelurilor este cea obişnuită după reîncălzire în domeniul austenitic şi răcire lentă, în care procesele de difuziune în timpul răcirii şi al cristalizării secundare în stare solidă sau desfăşurat mai complet, compoziţia chimică şi raportul cantitativ a fazelor fiind cât mai aproape de cel de echilibru. Numai în aceste condiţii perlita conţine 0,77% C şi numai în aceasta stare, după raportul cantitativ al celor doi constituenţi ferita şi perlita din structura de recoacere (considerate în echilibru), se poate aprecia, cu aproximaţie, conţinutul de carbon al oţelurilor hipoeutectoide. Structura de echilibru a fontelor Fontele sunt aliaje fier-carbon cu un conţinut de carbon mai mare de 2,11%. Solidificarea lor, aşa cum arată dubla diagrama din figura 7.9, are loc cu formarea unui eutectic în punctual C(C ), asociat fie cu cristale primare de austenită în aliajele hipoeutectice, fie cu cristale de cementita sau grafit în cele hipereutectice, funcţie de echilibrul realizat. La răcirea în continuare cementita, respective grafitul, nu suferă modificări, austenita însă îşi schimbă concentraţia în funcţie de temperatura separând carbon secundar după curba SE (cementita) sau S E (grafit) întocmai ca oţelurile hipereutectoide, iar la temperatura corespunzătoare liniei PSK, respective P S K suferă transformarea eutectoidă, în final fazele stabile la temperatura ordinară fiind ferita şi cementita sau ferita şi grafitul, funcţie de echilibrul considerat. Aliajele solidificate după un echilibru sau celălalt au proprietăţi diferite şi se deosebesc foarte uşor unele de altele după aspectul secţiunii de rupere: aliajele solidificate după sistemul metastabil au un aspect alb-argintiu, cementita având aspect metalic şi se numesc fonte albe, iar cele solidificate după sistemul stabil prezintă un aspect cenuşiu din cauza prezenţei grafitului care-i dă aceasta coloraţie şi produsele se numesc fonte cenuşii. În cazul fontelor albe (echilibrul metastabil), structurile formate în procesul de solidificare şi răcire sunt în acord cu transformările indicate de diagramele de echilibru şi uşor de interpretat. Astfel, fontele hipereutectice încep solidificare cu separarea cristalelor primare de austenită şi o termină cu solidificarea eutectoidului format din austenită şi cementită numit ledeburită. La răcirea ulterioară, austenita devine suprasaturată în carbon şi în funcţie de temperatură separă cementita secundară, conform curbei ES, ajungând ca la temperatura corespunzătoare liniei P.S.K. să conţină 0,77 %C; la răcirea sub această temperatură, austenita se transformă integral în perlită, structura finală a fontelor albe hipoeutectice fiind formată din cementita secundară, perlită şi ledeburită. Fontele hipereutectice încep solidificarea cu separarea cristalinelor primare de cementită şi se termină cu solidificarea eutecticului ledeburita. La răcirea ulterioară structura fontei îşi păstrează acelaşi aspect până la temperatura ambiantă (cementita primară şi ledeburita), singura transformare care se produce fiind aceea a austenitei din ledeburită, care se face după mecanismul indicat la fontele hipereutectice. În cazul fontelor cenuşii (echilibrul stabil), carbonul separându-se sub formă de grafit, element cu caracter nemetalic, prezenţa lor influenţează simţitor structurile aliajelor şi mecanismul lor de formare, la solidificare şi răcire. În primul rând, grafitul, având o structura hexagonală complet diferita de cea a fierului, prezenţa lui va influenţa formarea eutectoidului compus din austenită şi grafit. În aceste condiţii, solidificarea şi răcirea după echilibrul stabil se face în felul următor: o fontă hipoeutectică, sub linia E C F, este formată din austenită primară şi agregatul austenită şi grafit; în timpul răcirii care urmează, austenita va separa mai întâi grafit secundar după S E şi apoi grafit eutectoid la răcirea sub P S K ; la temperatura ordinară, structura aliajelor va fi deci formată dintr-o masă metalică de ferită în care lamelele de grafit mai mari sau mai mici sunt orientate la întâmplare sau sunt grupate în rozete. În fontele hipereutectice grafitul primar germinează cu uşurinţă datorită conţinutului ridicat de carbon, se dezvoltă în faza lichidă şi de aceea se va putea prezenta sub forma unor

19 lamele drepte bine dezvoltate. În aceste fonte, rolul de nuclee de cristalizare pentru grafitul eutectic îl joacă, în parte chiar grafitul primar, urmat de germinarea proprie a grafitului eutectic şi separarea la răcirea în continuare a grafitului secundar, ca la fontele hipoeutectice. La temperatura ordinară a acestor fonte, structura va fi formată din aceleaşi faze ca la cele hipoeutectice, grafitul primar putând fi identificat după forma dreaptă a lamelelor, iar grafitul eutectic după forma de lamele îndoite. Fontele cu asemenea structură sunt foarte interesante din punct de vedere practic, atât pentru faptul că posedă proprietăţi mecanice mai mari (masa metalică de bază din perlită fiind mai rezistentă decât cea din ferită), cât şi pentru că se pretează mai bine la aplicarea tratamentelor termice. Obţinerea acestei structuri se realizează începând cu solidificarea după echilibrul stabil şi terminând răcirea după echilibrul metastabil. 3. Tehnologia turnării sub presiune a pieselor metalice. La piesele care au configuraţie complexă se procedează frecvent la introducerea metalului lichid în cavitatea formei sub acţiunea unei presiuni exterioare. Pentru forma metalică se utilizează oţeluri aliate cu W, Cr, Co care rezistă la temperaturi ridicate (oţeluri refractare). Un prim tip de instalaţie pentru turnare sub presiune este cea cu acţionare prin piston şi cameră de compresie orizontală sau verticală. Metalul lichid se va introduce în camera de compresie (în cantitate dozată), după care se acţionează pistonul de lucru care va face ca metalul lichid să treacă forţat în cavitatea formei, prin reţeaua de turnare. După solidificare şi răcire, se retrage pistonul de lucru, ajutat de cel auxiliar, iar piesa solidificată se dezbate prin extragerea semimatriţei dreapta. Un alt tip de instalaţie de turnare sub presiune este cea cu acţionare prin fluid, conform schemei de mai jos. Forma de turnare este metalică (cochilă).- Presiunea de umplere a formei este variabilă, minimă la partea superioară şi maximă la partea inferioară. Pentru turnare, metalul lichid intră în forma de turnare printr-un tub de imersie, sub acţiunea unei presiuni exterioare. Aerul comprimat (sau gazul inert) se introduce în rezervor pe

20 la partea superioară a acestuia, acţionând uniform asupra băii metalice cu o anumită presiune. Suprafeţele metalice care vin în contact cu metalul lichid se protejează cu vopsele refractare. Fazele turnării sunt: - pregătirea cochilei, verificarea suprafeţei interioare; - ungerea suprafeţelor de contact cu vopsea refractară (sticlă solubilă+grafit); - asamblarea cochilei şi preîncălzirea acesteia la C pentru înlăturarea umidităţii; - turnarea metalului lichid; - dezasamblarea cochilei; - debavurarea piesei. 4. Tehnologia forjării în matriţe a pieselor metalice. Matriţarea (forjarea în matriţă) este procedeul de prelucrare plastică la cald sau la rece prin care semifabricatul este obligat să ia forma şi dimensiunile cavităţii prevăzute în scula de lucru. Procedeul se aplică la prelucrarea pieselor mici (max. 300kg) de configuraţie complexă în producţie de serie mare şi de masă. Scula profilată în care se produce deformarea se numeşte matriţă. Surplusul de material curge în afara cavităţii formând bavura. 1 - semimatriţă superioară; 2 - semimatriţă inferioară; 3 - semifabricat; 4 - piesă matriţată; 5 - bavură; 6 - plan de separaţie. În cazul matriţelor cu bavura (deschise) materialul excedentar curge în cavitatea pentru bavura printr-un canal de legătură. În jurul piesei se formează un inel de bavură care se îndepărtează prin operaţia de debavurare. Formarea inelului de bavură este esenţială pentru asigurarea umplerii corecte şi complete a cavităţii de lucru. Canal de bavura 1-canal de legatura; 2-magazie; 3-plan de separatie După numărul de cavităţi pentru deformare matriţele pot fi cu o cavitate sau cu mai multe cavităţi (caz în care semifabricatul parcurge operaţii de preforjare, eboşare, matriţare de finisare). Toate matriţele sunt prevăzute cu dispozitive de ghidare care asigură centrarea reciprocă a semimatriţelor în timpul deformării metalului. Durabilitatea medie în exploatare este cuprinsă între piese, funcţie de regimul de exploatare. Suprafeţele active ale matriţelor se ung cu lubrifiant (ulei+grafit; apă+grafit), iar matriţele se încălzesc la o temperatură de C

21 Matriţele se execută din semifabricate forjat liber (cele de dimensiuni mari se pot executa din lingouri), iar apoi sunt prelucrate prin aşchiere sau electroeroziune, în final fiind necesar tratament termic pentru durificarea suprafeţei active. Oţelurile utilizate sunt cele aliate pentru scule (C120, CW20, etc).matriţele se proiectează plecând de la desenul de piesă matriţată, ţinându-se cont de contracţia semifabricatului (piesei) în matriţă, care poate fi de 1,2... 1,5%. Obţinerea pieselor prin forjare în matriţă presupune trecerea semifabricatului printr-o serie de operaţii şi faze tehnologice, după cum urmează: - debitarea semifabricatului laminat sub formă de bare, corespunzătoare masei piesei matriţate şi a adaosurilor necesare formării bavurei (dacă este cazul); - încălzirea barelor în cuptoare (încălzite electric sau cu gaze); - curăţarea acestora de oxizi; - matriţarea efectivă; - debavurare (pe prese mecanice) şi control tehnic de calitate.. 5. Procedee de sudare în mediu de gaz protector (MIG, WIG). Metalele în stare topită se combină foarte uşor cu gazele din atmosferă. La procedeele de sudare cu electrozi şi sub strat de flux protecţia băii metalice este asigurată de gazele rezultate în urma topirii învelişului electrozilor respectiv a fluxului. La sudarea în mediu de gaz protector, arcul electric şi baia de sudură sunt protejate de un jet de gaze protectoare care acoperă zona de lucru. Gazele care corespund acestui scop sunt argonul, heliul sau amestecuri de gaze. În cazul sudării în argon, se recomandă tensiuni de peste 15V iar în cazul în care se sudează în heliu, tensiuni de peste 24 V. La tensiuni mai mici arcul electric devine instabil. Sudarea în mediu protector cu electrod fuzibil, procedeul MIG-MAG La acest procedeu, arcul electric se amorsează între un electrod fuzibil (sârmă de sudare) şi piesa de sudat. Arcul electric şi baia metalică sunt protejate de acţiunea gazelor din atmosferă printr-un jet de gaz insuflat în zona de lucru. În funcţie de gazul insuflat în zona de lucru, se pot deosebi: - sudarea MIG (metal-inert-gaz), se utilizează ca şi gaz protector argonul, heliul sau argon+heliu. Gazul nu are nici o acţiune asupra băii metalice. - sudarea MAG (metal-activ-gaz), se utilizează ca şi gaz protector dioxid de carbon, argon+dioxid de carbon. Utilizarea amestecului argon+dioxid de carbon duce la o îmbunătăţire a procesului de sudare, reducerea pierderilor prin stropi comparativ cu dioxidul de carbon. Reprezentarea procedeului de sudare MIG 1 - metal de bază; 2 - cusătură sudată; 3 - electrod fuzibil; 4 - arc electric; 5 - racord gaz inert; 6 - role de antrenare; 7 - contact electric; 8 - sursă de curent. Reprezentarea procedeului de sudare WIG 1 - metal de bază; 2 - cusătură sudată; 3 - sârmă de sudare; 4 - arc electric; 5 - racord gaz inert; 6 - electrod nefuzibil (wolfram); 7 - sursă de curent continuu. Arcul electric se formează între electrodul care avansează cu o viteză constantă şi piesa de sudat. Printr-un ajutaj este proiectat gazul de protecţie protejează arcul electric şi baia de

22 metal topit. Datorită căldurii dezvoltate în arcul electric, are loc topirea electrodului şi a marginilor îmbinării. Tehnologia sudării în mediu de gaze inerte este asemănătoare sudării cu electrod învelit, pistolet de sudură este răcit cu aer. Se pot suda prin procedeul MIG cupru, aluminiu, oţeluri inoxidabile şi refractare. Sudarea în mediu protector cu electrod nefuzibil, procedeul WIG. Majoritatea metalelor se sudează cu curent continuu,electrodul fiind conectat la borna negativă. În tablelor foarte subţiri din aluminiu se poate suda cu polaritate inversă. Aluminiul, magneziul cu grosimi > 1 mm se poate suda în curent alternativ. Arcul electric se amorsează între electrodul de wolfram şi piesă. Se poate folosi sau nu material de adaos introdus sub formă de sârmă în zona de sudare. Gazul protector poate fi argon, heliu, argon+heliu. Pentru reducerea uzurii electrodului din wolfram, acesta se poate alia cu thoriu, cesiu, zirconiu. Metoda se aplică la sudarea oţelurilor slab aliate cu Cr-Mo,oţeluri feritice şi martensitice, oţeluri inoxidabile,metale uşoare,metale refractare 6. Stabilirea regimului de încălzire pentru tratamente termice. În practica tratamentelor termice se utilizează, în principal, următoarele trei regimuri de încălzire după cum urmează. Încălzirea în cuptor cu temperatura constantă se realizează practic prin introducerea produsului rece în cuptorul aflat la o temperatură cu puţin superioară temperaturii de tratament termic şi care se menţine constantă pe toată durata încălzirii: T = T + (10-30) 0 C m inc Regimuri de încălzire în condiţii T m = constant, v înc = constant şi T s = constant. Avantajele acestui regim de încălzire, cel mai des utilizat în practică, constă în aceea că este simplu de realizat şi asigură durate de încălzire reduse. În timpul încălzirii însă, iau naştere căderi mari de temperatură pe secţiunea produsului, ceea ce reduce sfera de aplicabilitate a metodei la reperele de dimensiuni relativ reduse, având forme simple şi fiind confecţionate din materiale cu plasticitate ridicată (oţeluri carbon şi slab aliate, fonte şi aliaje neferoase). În cazul produselor cu configuraţie complexă, realizate din oţeluri aliate, se aplică adesea o variantă a acestui regim, încălzirea cu treaptă de preîncălzire, variantă care se realizează practic prin utilizarea a două cuptoare, menţinute ambele la temperatură constantă; Încălzirea cu viteză constantă conduce la durate de încălzire foarte lungi şi se aplică produselor metalice de dimensiuni mari, având forme complicate şi fiind confecţionate din materiale cu elasticitate redusă. Se realizează practic prin introducerea reperelor reci în cuptorul rece, la care se programează o viteză de încălzire constantă. În timpul încălzirii, căderea de temperatură pe secţiune este redusă şi se menţine practic constantă, ceea ce implică tensiuni termice neglijabile.

23 Încălzirea în condiţiile în care temperatura suprafeţei este constantă se realizează practic în cazul utilizării cuptoarelor cu băi, prin scufundarea produsului rece în baia de încălzire, aflată la o temperatură cu puţin superioară temperaturii de tratament. Suprafaţa produsului atinge astfel, practic instantaneu, temperatură de încălzire, în timp ce miezul răspunde abia după un timp dat. În consecinţă, în momentele iniţiale ale încălzirii, pe secţiunea produsului iau naştere tensiuni termice extrem de mari (datorate diferenţelor de temperatură dintre suprafaţă şi centru). Deşi, din punctul de vedere al duratei de încălzire, metoda este cea mai rapidă, ea se poate aplica numai în cazul produselor de dimensiuni mici, având forme simple şi fiind confecţionate din materiale foarte plastice. 7. Procedee practice de călire. În practica tratamentelor termice se utilizează mai multe metode de călire, răcirea realizându-se uneori, în funcţie de importanţa produsului călit şi materialul din care este confecţionat acesta, chiar prin utilizarea a două medii de călire diferite. Curbele de răcire pentru diferite procedee de călire: 1- călire obişnuită; 2- călire întreruptă; 3- călire în trepte; 4- călire izotermă În cazul călirii clasice sau obişnuite, se utilizează un singur mediu de călire, în care se scufundă produsul metalic după austenitizare şi se agită până la răcirea completă. Metoda este simplă, economică şi se pretează la automatizare, dar prezintă dezavantajul că implică tensiuni interne (termice şi structurale) mari. Călirea clasică este contraindicată în cazul produselor masive, cu o configuraţie complicată, confecţionate din oţeluri cu conţinut ridicat în carbon. Călirea întreruptă, răcirea se realizează prin scufundarea produsului, pe rând, în două medii de călire diferite. Primul dintre acestea trebuie să prezinte o capacitate de răcire mare, astfel încât să asigure răcirea cu o viteză superioară vitezei critice de călire. Menţinerea în acest mediu se face până când temperatura produsului metalic este cu puţin superioară punctului M, S după care se continuă răcirea în cel de-al doilea mediu, mai puţin energic. Răcirea mai lentă în intervalul transformării martensitice conduce la obţinerea unor tensiuni interne mai reduse. Mediile de călire utilizate de obicei în practică pentru realizarea călirii întrerupte sunt apa şi uleiul. Implicând tensiuni interne mai reduse, metoda este aplicabilă pieselor cu configuraţie complicată, confecţionate din oţeluri cu conţinut ridicat în carbon. În cazul călirii în trepte, se utilizează succesiv două medii de răcire. După austenitizare, produsul metalic se introduce într-o baie fierbinte de ulei sau de săruri topite, aflată la o temperatură cu T =M C. Menţinerea în acest mediu, timp de 5-15 minute, trebuie să baie S asigure, pe de o parte, răcirea produsului metalic până la temperatura băii, cu o viteză de răcire mai mare decât viteza critică de călire. Pe de altă parte însă, ea are scopul de a realiza uniformizarea temperaturii pe secţiune, astfel încât transformarea martensitică să se poată produce simultan, în întreg volumul de material. În final, produsul se scoate în aer liniştit sau ventilat, fapt care asigură răcirea cu viteză mică prin intervalul temperaturilor de transformare martensitică, şi, implicit, tensiuni termice şi structurale reduse. Călirea în trepte se poate aplica numai produselor de dimensiuni mici, la care se poate realiza egalizarea temperaturii în timp scurt, şi confecţionate din oţeluri cu călibilitate mare (oţeluri aliate de scule sau oţeluri rapide). Călirea izotermă (bainitică), i în acest caz se utilizează două medii de răcire. Primul este o baie de săruri şi are rolul de a aduce produsul la temperatura de transformare bainitică, cu o viteză superioară vitezei critice de călire. Durata de menţinere la această temperatură se alege

24 cu ajutorul curbelor TTT. Răcirea finală până la temperatura camerei se realizează apoi în aer. Se poate apela la această metodă numai în cazul produselor de dimensiuni mici, confecţionate din oţeluri cu călibilitate mare, la care diagrama TTT este suficient de depărtată de ordonată, aplicaţia tipică fiind arcurile. În cazul oţelurilor cu conţinut ridicat în carbon şi elemente de aliere, la care M f se află la temperaturi sub 0 C, pot rezulta însă proporţii mari de austenită reziduală (20-30%), care sunt nedorite în structura de călire. În astfel de situaţii, imediat după răcirea până la temperatura camerei, produsele sunt introduse într-un mediu de călire aflat la temperatura de C, unde sunt menţinute un timp relativ scurt iar pe urmă se scot la aer. Metoda este cunoscută sub denumirea de călire sub 0 0 C sau călire la frig. 8. Tehnologia tratamentului termic al arborilor. Întrucât semifabricatele în majoritatea cazurilor se obţin prin forjare liberă sau în matriţe, tratamentul termic primar este obligatoriu in scopul refacerii structurii, eliminării tensiunilor interne şi îmbunătăţirii prelucrabilităţii prin aşchiere. Se recomandă tratamentul de normalizare care asigură o finisare a structurii şi corespunzător, ameliorarea caracteristicilor mecanice. Pentru cazul oţelurilor aliate, întrucât de regulă duritatea după normalizare este prea mare (urmare a gradului înalt de fineţe a amestecului lamelar ferito-cementitic), se aplica după normalizare şi o revenire înaltă. Revenirea înaltă, pe lângă faptul că asigură o îmbunătăţire a prelucrabilităţii prin aşchiere, pe seama globalizării cementitei perlitice, are şi un alt efect favorabil, de mărire a stabilităţii dimensionale în timpul tratamentului termic secundar. Tratamente termice secundare aplicate arborilor drepţi La stabilirea tratamentelor secundare şi a tehnologiei de realizare a lor se ţine seama de solicitările arborelui, dimensiunile acestuia, calitatea materialului prescrisă şi de posibilităţile de realizare practică. In cazul arborilor mai pretenţioşi, sprijiniţi în lagăre cu rulmenţi, se aplică tratamentul de îmbunătăţire, iar dacă se sprijină în lagăre de alunecare se recomandă tratamente superficiale. Tratamentul termic de îmbunătăţire Tratamentul de îmbunătăţire presupune realizarea călirii in profunzime. In acest sens, pentru arbori de dimensiuni mici se folosesc oţeluri carbon de îmbunătăţire, iar pentru dimensiuni mai mari, oţeluri aliate, acestea din urmă posedând o călibilitate mult mai bună. Austenitizarea se face la temperaturi ce depind de compoziţia oţelului (Tt=A c C), încălzirea realizându-se în poziţie verticală, prin suspendarea arborilor, iar răcirea în vederea călirii se realizează tot vertical, prin imersare în bazin cu apă, pentru OLC-uri, sau ulei pentru oţelurile aliate, uleiul având temperatura intre C. După călire se aplică o revenire înaltă în jur de C, la o durata corespunzătoare dimensiunilor arborilor, urmată de răcire lentă. Călirea superficiala Călirea superficială se aplică în scopul măririi durităţii superficiale şi a rezistenţei la uzură in zona fusurilor de reazem, a canelurilor sau canalelor de pană. In funcţie de seria de fabricaţie, dimensiunile arborilor si utilajele avute la dispoziţie, încălzirea se poate realiza prin inducţie, cu flacără sau prin contact electric. procedeul de călire simultană procedeul de călire succesivă Metode de călire superficială cu flacără a arborilor

25 Indiferent de procedeul utilizat, arborii de dimensiuni mici se călesc prin metoda simultană, iar pentru arborii lungi, respectiv când L>2D, se călesc prin metoda succesivă. Grosimea stratului călit depinde de diametrul arborelui de alegerea adecvată a parametrilor tehnologici. Dacă se preferă procedeul de călire prin contact electric, acesta se aplică la arbori de dimensiuni mici şi medii cu formă simplă, asigurând adâncimi de călire până la mm. 9. Tehnologia tratamentului termic al cămăşilor de cilindri Cămăşile de cilindru sunt piese de mare importanţă ce intră în componenţa motoarelor cu ardere internă, a compresoarelor şi a diverselor acţionări hidraulice şi pneumatice. Pentru motoarele cu ardere internă cămăşile de cilindru au forma unor bucşe cu pereţi relativ subţiri, grosimea lor minimă fiind de mm pentru cele uscate şi mm pentru cele umede, fapt ce le predispune la deformare în timpul prelucrării şi al tratamentului termic. Semifabricatele pentru cămăşile de cilindru se obţin, de regulă, din fontă cenuşie nealiată sau aliată cu crom şi molibden, care au structura constituită din grafit lamelar fin şi uniform distribuit pe un fond perlitic. Pentru solicitări mari, ele se execută şi din oţel aliat (de preferinţă cu aluminiu, crom şi molibden, de tip 38MoCrAl09, pentru nitrurare), când semifabricatele se obţin prin laminare. Tratamentele primare se aplică semifabricatelor turnate şi consta din recoaceri de detensionare. La semifabricatele de diametre mari se recomandă ca detensionarea să se facă după o primă degroşare, în acest fel deformaţiile ulterioare sunt mai mici. Tratamentul constă dintr-o încălzire la C, cu menţinere de ore, urmată de răcirea lentă în cuptor cu C/h. Tratamente termice secundare aplicate cămăşilor de cilindru Tratamentele termice secundare (finale) au ca scop mărirea caracteristicilor mecanice ale materialului şi în special a rezistenţei la uzură pe suprafaţa interioară a cămăşii. Tratamentele finale constă din căliri in profunzimea peretelui cămăşii, căliri superficiale sau tratamente termochimice de nitrurare. Călirea în adâncime (pătrunsa) Se aplica atât cămăşilor de cilindru din fontă, cit mai ales celor din oţel. Încălzirea şi menţinerea la temperatura de austenitizare se face în funcţie de compoziţia materialului şi dimensiunile cămăşii, iar răcirea se face, de regulă, în ulei. La cămăşile de cilindru de diametre mari şi cu pereţi subţiri, datorită predispoziţiei la deformare, este necesar ca răcirea să se facă în stare presată în dispozitive speciale. După călire se aplică o revenire joasă, deoarece se urmăreşte menţinerea în final a unei durităţi de minimum HRC. Călirea superficiala prin inducţie Procedeul de călire prin inducţie este foarte răspândit pentru călirea suprafeţei interioare a cămăşilor de cilindru în industria de automobile. Inductorul este fix şi are forma adecvată călirii suprafeţelor cilindrice interioare, fiind alcătuit, normal, din mai multe spire. Cămaşa de cilindru are o mişcare de coborâre şi una de rotaţie, asigurând în acest fel încălzirea progresivă şi uniforma după contur a suprafeţei. Răcirea se realizează prin stropire cu apă, cu ajutorul unui răcitor plasat în vecinătatea inductorului. După călire, cămăşile de cilindru se supun unei reveniri joase la C în vederea reducerii tensiunilor interne.

26 Nitrurarea cămăşilor de cilindru Tratamentul de nitrurare conferă cămăşilor de cilindru o duritate deosebită şi o rezistenţă foarte mare la uzură pe suprafaţa interioară, mărind în acelaşi timp şi rezistenţa la coroziune. Nitrurarea se aplică îndeosebi cămăşilor de cilindru executate din oţel aliat 38MoCrAl09. Înainte de nitrurare cămăşile se călesc de la C, răcirea făcându-se în apă încălzită, iar apoi sunt revenite la C. Grosimea stratului nitrurat trebuie să fie în jur de 0,5... 0,7mm. 10. Mişcarea de rotaţie cu axă fixă. Distribuţia de viteze şi de acceleraţii. a. Schema geometrică şi mecanică a mişcării. Grade de libertate. Un rigid efectuează o mişcare de rotaţie cu axă fixă, dacă două puncte ale sale O 1 şi O 2 (deci o axă a sa ), rămân fixe tot timpul mişcării, Fig.1, iar axa fixă se numeşte axă de rotaţie. Rigidul are un singur grad de libertate, deoarece poziţia sa la un moment dat este complet precizată cu ajutorul unghiului =(t). Cum punctul O are viteza şi acceleraţia nule, v0 0 ; ao 0, rezultă că viteza şi respectiv Oxyz sistem de referinţă mobil ; O 1 x 1 y 1 z 1 sistem de referinţă fix. acceleraţia unghiulară sunt dirijate după axa de Fig. 1. Schema geometrică şi rotaţie, ω ω k şi ε ε k, având modulele = θ mecanică a mişcării. Grade de şi =. libertate b. Distribuţia de viteze v ω x r, în care vectorul viteză v al unui punct oarecare M aparţinând rigidului, este perpendicular pe planul definit de vectorii ω şi r ; modulul său este v ω r sin α ω d θ d ; proiecţiile sunt v - y ; v x ; v 0 ; unitatea de măsură s m. rad ω este vectorul viteza unghiulară; mărimea are unitatea de măsură. s r este vectorul de poziţie al unui punct oarecare aparţinând rigidului; mărimea are unitatea de măsură m. Distribuţia de acceleraţii a x r x ( x r ), unde vectorul a este acceleraţia unui punct oarecare M aparţinând 2 2 rigidului şi are proiecţiile ax - yε - x ; ay xε - yω ; az 0 ; mărimea are unitatea de m măsură 2. s ε x r, reprezintă componenta tangenţială a acceleraţiei, cu acceleraţia unghiulară, mărime rad cu unitatea de măsură 2. s x ( x r ), reprezintă componenta normală (axipetă) a acceleraţiei. x y z

27 Vectorii viteză şi acceleraţie aparţin unor plane paralele cu planul xoy, iar punctele situate pe axa de rotaţie au viteze şi acceleraţii nule. 11. Mişcarea plan-paralelă. Distribuţia de viteze şi de acceleraţii, pentru cazul mecanismelor plane. a. Schema geometrică şi mecanică a mişcării. Grade de libertate. Un rigid efectuează o mişcare plan-paralelă dacă trei puncte necoliniare ale sale (deci un plan P al său), rămân tot timpul mişcării, conţinute în acelaşi plan P 1, fix în spaţiu, ca în Fig.2. Oxyz sistem de referinţă mobil ; O 1 x 1 y 1 z 1 sistem de referinţă fix. Fig. 2. Schema geometrică şi mecanică a mişcării. Grade de libertate Rigidul are trei grade de libertate, deoarece pentru definirea mişcării plan-paralele sunt necesare trei funcţii scalare independente : x x ( t ) ; y y ( t ) ; θ θ(t) o o o o b. Distribuţia de viteze : v vo x r, în care vectorul viteză v al unui punct oarecare aparţinând rigidului este situat într-un plan paralel cu planul P al mişcării, are proiecţiile pe axele sistemului mobil: v x v Ox m - y ; v v x ; v 0 ; unitatea de măsură. s y Oy z m v o este viteza originii sistemului mobil; mărimea are unitatea de măsură. s rad ω este vectorul viteza unghiulară; mărimea are unitatea de măsură. s r este vectorul de poziţie al unui punct oarecare aparţinând rigidului; mărimea are unitatea de măsură m. x, y, z sunt coordonatele carteziene ale unui punct oarecare aparţinând rigidului; vectorii v 0 şi ω, respectiv a 0 şi sunt ortogonali. Distribuţia de acceleraţii : a ao x r x ( x r ) în care vectorul acceleraţie a al unui punct oarecare aparţinând rigidului este situat într-un plan paralel cu planul P al mişcării, are proiecţiile pe axele 2 2 m sistemului mobil: ax aox y x ; ay aoy x y ; az 0 unitatea de măsură 2. s ε x r, reprezintă componenta tangenţială a acceleraţiei, cu acceleraţia unghiulară, mărime rad cu unitatea de măsură 2. s x ( x r ), reprezintă componenta normală (axipetă) a acceleraţiei, mărime cu unitatea de rad măsură 2. s 12. Gradul de mobilitate al mecanismelor plane. Gradul de mobilitate (M) al mecanismului reprezintă numărul mişcărilor independente pe care le primeşte din exterior, respectiv numărul gradelor de libertate a elementelor cinematice în raport cu un element fix. Aşa cum se ştie mecanismul provine dintr-un lanţ cinematic prin

28 fixarea unui element cinematic, adică prin reducerea unui număr de 6 grade de libertate. Numărul gradelor de mobilitate va fi: M L 6 6e 5 m1 mc m e -1 mcm M 6n S-a notat: n = e 1, numărul elementelor mobile ale mecanismului Dacă elementelor unui mecanism li se impun iniţial f (f - familia mecanismului) restricţii de mişcare comune, atunci fiecare element (nesupus legăturilor) va avea 6 f grade de libertate, iar cuplele cinematice de clasa m vor suprima (m f) grade de libertate. În aceste condiţii, formula structurală a mecanismului exprimată prin relaţia va deveni: M 6 f n m f m1 5 m1 mc m f C m mf 1 În cazul mecanismelor plane f = 3, numărul gradelor de mobilitate putându-se exprima după cum urmează: M 3n 2C 3 5 C4 13. Eforturi. Eforturi unitare (tensiuni normale şi tangenţiale). Sub acţiunea încărcărilor exterioare, în interiorul elementelor de rezistenţă se pun în evidenţă forţe şi momente interioare, numite eforturi, astfel: N (forţă axială), T (forţă tăietoare), M i (moment încovoietor) şi M r (moment de răsucire). Fiecare dintre eforturi luat separat produce asupra elementului de rezistenţă o solicitare simplă. Dacă în secţiunea unui element de rezistenţă se pun în evidenţă simultan două sau mai multe eforturi se spune că este supus la solicitări compuse (întindere cu încovoiere, încovoiere cu răsucire, încovoiere cu forfecare şi răsucire etc.) Studiul repartiţiei eforturilor într-o secţiune a unui element de rezistenţă, necesită introducerea unei mărimi care să caracterizate, în fiecare punct al secţiunii, intensitatea acestor eforturi. Mărimea utilizată poartă denumirea de tensiune sau de efort unitar. Valoarea raportului: Fn pn, se numeşte tensiune (efort unitar) medie. med A n Trecând la limită relaţia de mai sus, se obţine: Fn dfn pn lim (4.1) An 0 A n da n Vectorul pn se numeşte tensiune (efort unitar) totală şi se exprimă dimensional în N/m 2 sau dan/cm 2 etc. În calculele de rezistenţă sunt utilizate componentele tensiunii totale pe normala n σ n - tensiune normală; şi pe planul elementului de suprafaţă da n τ n - tensiune tangenţială (fig.1.11,b). 5 Fig.1.11 Tensiuni normale şi tangenţiale pe secţiunea barei

29 În cazul particular al unei secţiuni A x, pentru care normala coincide cu direcţia axei barei (fig.1.11,c), vectorul tensiune totală şi componenetele sale se notează: p x, x şi τ x ; ( τ xy şi τ xz ) şi între aceste mărimi există relaţia: p x, (4.2) 2 x 2 x în care τ xy şi τ xz sunt componentele tensiunii tangenţiale τ x, după axele care determină planul secţiunii A x. 14. Solicitări simple. Calculul din condiţiile de rezistenţă şi de rigiditate Întinderea şi compresiunea Tabelul 5.1.Relaţiile de calcul la întindere compresiune Calculul efortului Relaţia de bază Dimensionare Verificare capabil N N N A nec ef a N cap aa ef A a A ef Nl ' Nl Nl l A nec lef l ' la EA E a N cap EA ef l EA l a În tabelul 2.1, mărimile utilizate au următoarele semnificaţii: A, A nec şi A ef reprezintă aria secţiunii, aria secţiunii necesară şi respectiv aria secţiunii efective; σ a şiσ ef sunt tensiunea normală admisibilă respectiv tensiunea efectivă; N cap este forţa maximă ce poate fi preluată de către bară fără a se rupe (sau să nu producă deformaţii permanente Forfecarea Dimensionare A T 2 x 2 xy ef 2 xz (1.6) Tabelul 5.2.Relaţiile de calcul la solicitarea de forfecare Calculul efortului Verificare Deformaţii capabil T Ta Tcap A A ef s a GA nec ef af af af ef 5.3. Încovoierea pură Tabelul 5.3. Relaţii de calcul la încovoierea pură Calculul efortului Relaţia de bază Dimensionare Verificare capabil M i M i max M max Wz i nec ef ai M i Wz cap ef ai W (W ) z ai 5.4. Răsucirea Tabelul 5.4. Relaţiile de calcul la răsucire Calculul efortului Relaţia de bază Dimensionare Verificare capabil M r M M r r Wp nec ef M r Wp cap ef a W W M p r I p nec GI p a M r G a z ef a p M ef r ef a GI ' M r G I cap p ef a p ef

30 15. Caracteristicile geometrice ale secţiunilor plane. Momente statice. Momente de inerţie. Modulele de rezistenţă. Raza de inerţie. Se consideră o suprafaţă plană oarecare (fig.5.1.), ce reprezintă secţiunea transversală, a unei bare supusă solicitării. Faţă de un sistem de axe zoy, din planul secţiunii, se consideră un element de arie da care are coordonatele z şi y. Fig. 5.1 Suprafaţa (A) raportată la un sistem de axe de referinţă Caracteristicile geometrice, simbolurile acestora, relaţiile de calcul, ecuaţiile de dimensiuni şi dimensiunile uzual utilizate sunt prezentate în tabelul 5.1. Tabelul 5.1. Caracteristicile geometrice ale suprafeţelor CARACTERISTICA GEOMETRICĂ ELEMENTE SPECIFICE Simbol Relaţia de calcul Ecuaţia de dimensiuni Unitatea de măsură Uzual ARIA A În funcţie de forma secţiunilor [L 2 ] [mm] [cm 2 ] MOMENTE STATICE S z S y S S Z z A A yda zda [L 3 ] [mm 3 ] [cm 3 ] MOMENTE DE INERŢIE AXIALE I z I y I I z y A A y z 2 2 da da [L 4 ] [mm 4 ] [cm 4 ] MOMENT DE INERŢIE POLAR I p 2 I p r da [L 4 ] A MOMENT DE INERŢIE CENTRIFUGAL MODULE DE REZISTENŢĂ AXIALE I zy W z W y I zyda [L 4 ] zy A I Wz y I Wy z z max y max [L 3 ] [mm 4 ] [cm 4 ] [mm 4 ] [cm 4 ] [mm 3 ] [cm 3 ]

31 MODUL DE REZISTENŢĂ POLAR RAZE DE INERŢIE W p i z W i p z I p R I z A * [L 3 ] [mm 3 ] [cm 3 ] I i y y i y A *R distanţa până la fibrele extreme (R=d/2 pentru secţiunea circulară şi R=D/2 pentru secţiunea inelară). Analizând elementele specifice din tabelul 5.1. se pot trage următoarele concluzii: - ecuaţia de dimensiuni pentru momentele de inerţie este lungime la puterea a patra [L 4 ]; - momentele de ineţie axiale şi polare sunt întotdeauna pozitive şi diferite de zero; - momentul de inerţie polar este egal cu suma momentelor de inerţie axiale faţă de două axe perpendiculare care trec prin acel pol; - momentul de inerţie centrifugal poate fi pozitiv, negativ sau nul. Valoarea zero se obţine atunci când cel puţin una dintre axele z sau y este o axă de simetrie a suprafeţei considerate; - dacă sistemul de axe zoy are originea în centrul de greutate al suprafeţei, momentele de inerţie calculate în raport cu aceste axe se numesc momente de inerţie centrale. 16. Tensiuni şi deformaţii în barele drepte solicitate la încovoiere. Dacă în secţiunea unei bare se pune în evidenţă efortul moment încovoietor (M i ) atunci bara este solicitată la încovoiere. Încovoierea poate fi de două tipuri: încovoiere pură, respectiv încovoiere simplă. Încovoierea pură apare atunci când în secţiunea barei există numai tensiuni normale (), produse de momentul încovoietor (fig.6.1,a). Solicitarea barei este de încovoiere simplă dacă există simultan, în secţiunea barei, tensiunile şi τ produse de către momentul încovoietor respectiv de o forţă tăietoare (fig.6.1,b). [L] [mm] [cm] Fig. 6.1 Eforturi şi tensiuni la încovoiere pură respectiv încovoiere simplă Considerăm un element de lungime dx (fig.6.3) dintr-o bară solicitată la încovoiere pură şi se admite planul forţelor ca un plan de simetrie al barei (xoy), rezultă că axa Oy este axă principală de inerţie.

32 Fig. 6.3 Deformaţia barei la încovoierea pură Experimental s-a demonstrat că ipoteza lui Bernoulli este valabilă în cazul barelor solicitate la încovoiere pură. În urma deformaţiei elementului de bară, arcele A C ; OP; M N şi B D care provin prin scurtarea segmentului AC şi lungirea segmentelor MN respectiv BD, au centrul de curbură la intersecţia dreptelor A B şi C D. Linia OP care este locul geometric al centrelor de greutate al tuturor secţiunilor, numită fibră medie a barei, rămâne de lungime neschimbată. Fibrele barei care după deformaţie îşi păstrează lungimea poartă denumirea de fibre neutre. Totalitatea fibrelor neutre corespunzătoare întregii lăţimi a secţiunii determină suprafaţa neutră. Lungimea arcului de curbă OP, în funcţie de raza de curbură a fibrei medii deformate este: dx = d (6.1) Unghiul d măsoară rotirea celor două secţiuni situate la distanţa dx una faţă de cealaltă. În urma deformaţiei, fibra MN de lungime iniţială dx şi situată la distanţa y de fibra medie devine arcul M N (fig.6.3,c) de lungime arc M N = ( + y)d. Alungirea acestei fibre se calculează cu relaţia: dx yd d y (6.2) dx Pe baza legii lui Hooke se calculează tensiunea normală, ce corespunde fibrei MN, cu expresia: y E E (6.3) Relaţiile (6.2) şi (6.3) arată că efortul unitar şi alungirea variază liniar pe secţiune (fig.6.4). Fig.6.4 Variaţia pe secţiune a tensiunii normale şi deformaţiei specifice

33 Pentru a determina relaţia de legătură dintre momentul încovoietor şi tensiunea normală în secţiunea considerată, se utilizează ecuaţiile de echivalenţă statică. Pe elementele de arie da, eforturile unitare produc eforturile elementare da paralele (fig. 6.1,a). Deoarece în secţiune nu există forţa axială N, iar momentul încovoietor este dirijat de-a lungul Oz, ecuaţiile de echivalenţă sunt: a) N A 0 ; b) M A za ; c) M A yda M (6.4) y 0 E Ţinând cont că 0 (din relaţia 6.3) şi că nu depinde de elementul da, din relaţiile (6.4) se obţin: E 2 a) da 0 ; b) zyda 0 ; c) y da M (6.5) A A A şi rezultă: a) S z = 0; b) I yz = 0; E c) I z M i (6.6) Relaţiile obţinute arată următoarele: - axa z trece prin centrul de greutate al secţiunii, deoarece momentul static faţă de ea este nul. Ea se numeşte axa neutră a secţiunii: Axa neutră reprezintă intersecţia dintre suprafaţa neutră cu planul secţiunii transversale şi coincide în cazul solicitării de încovoiere pură cu axa vectorului moment încovoietor. - axele y şi z sunt axe principale de inerţie deoarece momentul centrifugal este nul. Din relaţiile (6.6,c şi 6.3) se obţine expresia de calcul a tensiunii normale (efort unitar normal): ymi I z (6.7) numită formula lui Navier. În fibrele extreme ale secţiunii (y = y max ) se produc tensiunile normale max calculabile din formula lui Navier: y maxm i M i max I z Wz (6.8) I z în care Wz y max se numeşte modulul de rezistenţă axial şi este o caracteristică geometrică a secţiunii Relaţii de calcul Calculul la încovoierea pură se face pe bază condiţiei de rezistenţă utilizând relaţia (6.8). a) Calculul de dimensionare. Se determină caracteristica minimă de secţiune cu relaţia: Mi max Wznec (6.9) ai în care M i max este momentul de încovoiere maxim, iar ai rezistenţa admisibilă. După determinarea valorii Wznec trebuie aleasă forma raţională a secţiunii şi găsite dimensiunile ei astfel încât Wzef Wznec. Forma secţiunii este cu atât mai raţională cu cât modulul de rezistenţă are o valoare mai mare pentru un consum de material cât mai mic. Secţiunea este mai economică cu cât raportul dintre modulul de rezistenţă şi arie este mai mare. 17. Calculul asamblărilor sudate z A i i

34 a.) Tensiunile admisibile ale îmbinărilor sudate sunt determinate de cele ale pieselor de asamblat şi de cele ale materialului de adaos, de procesul tehnologic, de tratamentele termice şi mecanice ulterioare, fiind în general mai reduse decât rezistenţa pieselor de asamblat. Astfel, tensiunile admisibile ale sudurilor se determină cu relaţia: sa a unde: - - este efortul unitar admisibil minim al materialelor pieselor sudate; a - - coeficient de reducere ce depinde de metoda de sudare şi de natura solicitării, 1; b.) Dimensiunile secţiunii de calcul ( A s a l ), ale sudurii se stabilesc astfel: - grosimea de calcul, a: - în cazul sudurilor cap la cap, (figura 1), a s min, este grosimea minimă (s min s 2 ) a tablelor sudate, neglijând supraînălţarea cusăturii a; Fig.1. Fig.2 - în cazul sudurilor de colţ, (figura 2), a reprezintă înălţimea triunghiului isoscel care se poate înscrie în secţiunea cusăturii, (pentru suduri convexe şi drepte a 0,7s, iar pentru suduri concave a 0,5s) - lungimea de calcul, l, definit prin relaţia: l l s -2a; unde - l s este lungimea efectivă a cusăturii; c.) Calculul sudurilor: Suduri cap la cap solicitate la întindere de forţe axiale F s a A Suduri cap la cap solicitate la întindere şi forfecare de forţe axiale Fn F sin Ft F sin s s A a l A a l s s,ech 2 s s s 2 s Suduri cap la cap solicitate la încovoiere Mî s a ; W zs W zs 2 l a sau 6 W zs a a l 6 2 Calculul sudurilor de colţ: In cazul sudurilor de colţ, în secţiunile solicitate ale cusăturilor, apar tensiuni normale (de întindere sau de compresiune), şi tangenţiale perpendiculare pe direcţia cusăturii, respectiv paralele. Aceste tensiuni se calculează utilizând formulele cunoscute. Dacă aceste eforturi sunt prezente simultan, (solicitări compuse) se determină tensiunea echivalentă cu relaţia: 2 ( 2 2 s,ech // ) 18. Proiectarea arborilor drepţi

35 Având în vedere importanţa arborilor în structura unei maşini, se impune un calcul complex al acestora. Succesiunea calculelor este următoarea: predimensionarea, pe baza unui calcul la răsucire, fie din condiţia de rezistenţă, fie din condiţia de rigiditate (deformaţii); 3 Mr 16 Mr d 16 Mr Din condiţia de rezistenţă : r 3 a, Wp, rezultă d 3 nec1 W d 16 p a Din condiţia de rigiditate: M 32 M r r 4 a, G Ip G d I p 4 d, rezultă dnec Mr G a În final se adoptă una din valorile d nec1 sau d nec2 şi/sau deformaţie cerute. care satisfac condiţiile de rezistenţă stabilirea formei constructive a arborilor se efectuează în conformitate cu cerinţele impuse de îndeplinirea rolului lor funcţional, de organele susţinute şi de modul de fixare ale acestora. calculul la solicitarea compusă de încovoiere cu răsucire; - se calculează reacţiunile din reazeme, momentele încovoietoare de-a lungul arborelui M i, atât în plan orizontal MiH cât şi în plan vertical M iv ; se calculează momentul încovoietor rezultant, M î conform relaţiei: Mi MiH MiV - se trasează diagrama momentului încovoietor rezultant şi de răsucire; - se calculează momentul echivalent, M ech, utilizând teoria efortului unitar tangenţial maxim, 2 rezultând pentru o secţiune oarecare i: M 2 ech,i Mi,i Mr i unde: este un coeficient ce ţine seama de modul de variaţie diferit pentru eforturile de încovoiere şi de răsucire. - se determină diametrele tronsoanelor i, ale arborelui în secţiunile cu valori maxime ale 32 Mech,i momentului echivalent: d 3 i ai verificarea la oboseală; Această verificare constă în determinarea coeficientului de siguranţă la oboseală, atât pentru tensiunile normale, c, cât şi pentru cele tangenţiale, c, respectiv a coeficient de siguranţă global, c, în secţiunile în care există concentratori de tensiuni, ţinându-se seama şi de alţi factori c c ca: dimensiuni, tehnologia de prelucrare etc. c c 2 2 a c c verificarea la deformaţii de încovoiere şi de răsucire; deformaţii la încovoiere: f f H fv Mr - deformaţii unghiulare specifice (raportată la unitatea de lungime) la răsucire: a G Ip verificarea la vibraţii. 19. Proiectarea lagărelor cu rulmenţi

36 În cazul cel mai general, un lagăr cu rulmenţi, se compune din următoarele elemente: rulmenţii (1), carcasa în care se montează aceştia (2), sistemul de fixare axială a rulmenţilor (3), sistemul de etanşare (4), sistemul şi dispozitivele de ungere (5), capace de închidere (6). Proiectarea corectă a unui lagăr cu rulmenţi presupune următoarele: alegerea tipului rulmenţilor a variantei de rezemare, calculul mărimii acestora, fixarea axială şi etanşarea rulmenţilor. Alegerea tipului rulmenţilor. Alegerea tipului rulmenţilor se face ţinând seama de mai mulţi factori, dintre care cei mai importanţi sunt: mărimea şi direcţia de acţiune a forţelor care solicită lagărul, respectiv turaţia; Alegerea variantei de rezemare a rulmenţilor. O rezemare corectă a rulmenţilor trebuie să asigure fixarea lor radială şi axială, pe de altă parte trebuie să permită dilatarea termică şi deformaţiile de încovoiere ale acestora ca urmare a solicitărilor la care sunt supuşi. Calculul mărimii rulmenţilor constă în determinarea duratei de funcţionare a acestora p 6 C L10 L sau a durabilităţii acestora Lh : P 60n Unde: P sarcina dinamică echivalentă, iar C capacitatea dinamică echivalentă Fixarea axială a rulmenţilor. Inelele rulmenţilor care preiau încărcări axiale trebuie să se fixeze atât pe arbore cât şi în carcasă, pentru evitarea deplasării lor axiale într-un sigur sens sau în ambele sensuri. Se utilizează soluţii cu umăr de fixare pe arbore, inele elastice, piuliţe de rulmenţi, şaibe de fixare. Etanşarea lagărelor cu rulmenţi. Etanşarea lagărelor se face cu două scopuri şi anume: evitarea pătrunderii impurităţilor (praf, umiditate, vapori agresivi, particule solide metalice sau nemetalice) aflate în mediul de lucru al maşinii, respectiv evitarea scurgerii lubrifiantului din interiorul lagărului. Se utilizează soluţii ca, inele O, inele de pâslă, manşete de rotaţie, sau sisteme de etanşare fără contact. 20. Proiectarea angrenajelor cilindrice. Etape. Mărimile geometrice ale roţilor dinţate cilindrice relaţii de calcul Etapele proiectării angrenajelor cilindrice sunt: - calculul de predimensionare al angrenajului din condiţia de rezistenţă la oboseală datorată solicitării de contact pe flancurile dinţilor, respectiv din condiţia de rezistenţă la oboseală datorată solicitării de încovoiere la baza dinţilor - calculul dimensiunilor geometrice şi a celor de control ale roţilor dinţate - calculul forţelor din angrenaj - calculul de verificare (rezistenţă) al angrenajului Principalele mărimi geometrice ale roţilor dinţate sunt următoarele: Mărime Relaţii de calcul. Recomandări Distanţa dintre axe a w Obţinută prin calculul de predimensionare Raportul de transmitere Impusă prin tema de proiectare Numărul de dinţi la pinion z 1 = min 17 Numărul de dinţi la roata dinţată condusă z2 inti z 1 Modulul m 2 aw z z Distanţa de referinţă dintre axe (recalculată) a m 1 z 2 2 z STAS 1 2 a

37 Unghiul de angrenare Suma coeficienţilor de deplasare de profil a w arccos cos0 a w invw inv0 x x2 z1 2 tg 1 z2 0 d1,2 mz1, Diametrul de divizare 2 Diametrul de rostogolire d w 1,2 m z 1,2 cos cos * Diametrul de picior d d 2mh c x f 1,2 * * Înălţimea de referinţă a dintelui h 2 h a c m Diametrul de cap d d 2mh x a 1,2 Diametrul de bază db1,2 d1,2 cos0 Lăţimea danturii Pasul de divizare 0 = 20 0, c * =0,25, h * a 1 - elementele cremalierei de referinţă 21. Uzarea de oboseală şi de adeziune 1,2 1,2 * a * a 0 w 1,2 1,2 b2 a aw ; b1 b2 0,1...1,5 m a 0,25...0,33 - coef. de lăţime p m Uzarea prin oboseală Uzarea prin oboseala superficială se produce în cazul în care acţionează concomitent o forţă alternativă şi un mediu lichid care transmite forţa pe suprafeţele în contact şi în mişcare relativă. Această forţă de uzură se manifestă în mod deosebit la angrenajele cu roţi dinţate şi la rulmenţi. Formele de manifestare a uzurii la oboseală sunt : 1. Uzura prin ciupituri (pitting-ul) este un proces de degradare intensivă a suprafeţelor de contact aflate în mişcare şi alunecare simultană. Principalele cauze sunt tensiunile pulsatorii de compresiune şi forfecare, rugozitatea şi duritatea suprafeţelor precum şi acţiunea lubrifianţilor. Ciupiturile sunt datorate aşa numitului "fenomen de pană" care presupune că iniţial se formează fisurile principale (determinate de oboseală) în care pătrunde uleiul "pompat" care, la rândul său, acţionează ca o pană ce determină desprinderi de material. 2. Uzarea prin exfoliere (spalling-ul). În cazul deformării plastice şi a unei forţe de frecare tangenţiale, când în materialul suprafeţelor sunt incluziuni sau particule mari, apar goluri, care prin deformări continue se măresc şi se unesc formând fisuri paralele şi desprinderi de material sub formă de solzi. Mai sunt şi alte tipuri de uzare: de cavitaţie, de impact, etc., care şi ele provoacă căderi ale elementelor în funcţiune însă în proporţie mai redusă. Procesele de uzare conduc nu numai la deteriorarea suprafeţelor de frecare în mişcare relativă ci în primul rând le deprecierea parametrilor de calitate şi a calităţii produselor. Uzarea de adeziune

38 Fig. 1 Schema uzării prin adeziune 1. Formarea micro-joncţiunilor 2. Smulgerea unei particule 3. Forfecarea micro-joncţiunii Notând cu 1 şi 2 eforturile unitare de forfecare a materialelor celor două suprafeţe şi cu s efortul unitar de forfecare al micro-sudurilor, pot avea loc următoarele situaţii: - dacă s 1 şi 2, vor ceda micro-sudurile fără smulgere de material pe suprafeţele de frecare şi fără transport de material; - dacă 1 şi/sau 2 s, se presupune ruperea materialului mai moale, iar întâmplător poate să apară transport de materiale; - dacă s 1 şi 2, se produc smulgeri prin ruperea ambelor materiale şi în mod deosebit a celui mai moale. Poate să apară un transport de material prin atingerea fenomenului de gripaj. Apariţia gripajului, forma cea mai gravă a uzurii de adeziune poate fi provocată de mai mulţi factori: jocuri necorespunzătoare, materiale cu afinitate chimică şi metalurgică neadecvată, neexecutarea sau executarea necorespunzătoare a rodajului. În funcţie de natura materialelor, a sarcinilor, vitezelor de alunecare şi implicit a temperaturilor, procesul de uzare adezivă sau de contact poate evolua de la îmbunătăţirea calitativă a suprafeţelor (rodajul), începând de la degradarea lor, până la avarierea profundă (griparea). Factorii care intervin în uzarea adezivă sau de contact sunt: 1. Natura materialelor: compoziţia chimică, duritatea, structura şi constituenţii metalografici. Nu se recomandă împerecherea de materiale cu afinitate chimică şi metalurgică care au susceptibilitate crescută la sudare şi nici materiale cu duritate redusă. 2. Condiţiile de funcţionare: sarcina, viteza de alunecare, temperatura. Efectul sarcinii se manifestă prin modificarea regimului termic în punctele de contact intermetalic, intensificând procesul de micro-sudură punctiformă. 3. Rugozitatea suprafeţelor şi natura mediului lubrifiant. Suprafeţele rugoase se uzează mai rapid decât cele cu un grad mai mare de prelucrare. Natura mediului lubrifiant este determinată de vâscozitatea şi de gradul de aditivare.

39 Pentru a mări rezistenţa la gripaj se folosesc aliajele antifricţiune (aliajele pe bază de staniu, plumb, aluminiu, etc.) În privinţa uzării contactelor electrice (în general punctiforme sau pe suprafeţe mici) în prezenţa curenţilor electrici, fenomenele fiind foarte complexe nu sunt conturate încă ipoteze cu caracter mai generalizator. 22. Ungerea elasto-hidro-dinamică. Studiile şi cercetările efectuate au stabilit că în prezenţa unor sarcini mari, funcţionarea unor organe de maşini cu contact punctiform sau liniar (lagăre cu rostogolire, angrenaje, etc.) are loc în condiţii bune de frecare şi antiuzare, aproximativ similare celor din regimul hidrodinamic, datorită menţinerii în zona de contact a unor pelicule subţiri de lubrifiant. Acest fenomen complex a fost denumit lubrificaţie elastohidrodinamică şi ia în considerare două elemente: a. deformaţiile în zona de contact a suprafeţelor; b. modificarea vâscozităţii lubrifiantului sub acţiunea presiunilor ridicate. Creşterea vâscozităţii datorită presiunii şi aplatizarea suprafeţelor prin deformare elastică concură la reţinerea lubrifiantului în zona de contact, ceea ce duce la formarea filmului de lubrifiant relativ continuu. Maxwell a stabilit noţiunea de vâscoelasticitate a fluidelor, arătând că dacă un lichid este tensionat suficient de rapid, acesta va arăta o reacţiune elastică, necesitând o cantitate finită de timp înainte de apariţia curgerii vâscoase. Această cantitate de timp a fost denumită timp de relaxare, iar perioada de tranziţie de la reacţia elastică la cea vâscoasă este numită fenomen de relaxare. După unii originea proprietăţilor elastice ale unui fluid pot fi găsite în forţele de atracţie intermoleculare, care asigură continuitatea acestuia. Dacă un fluid este supus unei deformaţii elastice moleculele lui se mişcă relativ una faţă de alta fără să aibă loc distrugerea continuităţii lui. În acest mod o moleculă va fi deplasată numai temporar de la poziţia ei de echilibru, deoarece după încetarea forţei de deformare ea revine la poziţia iniţială. Dacă însă forţa de frecare este aplicată un timp mai îndelungat, suficient ca moleculele să se deplaseze de la poziţia lor iniţială la alta nouă, atunci fluidul va suferi o deformare permanentă. Maxwell care a admis reacţia elastică a unui lichid supus unei variaţii rapide a unei tensiuni de forfecare, a conceput un aparat (figura 1). G M Figura 1. Element Maxwell (schemă)

40 Dacă sistemul (arc-piston) este supus unei comprimări sau întinderi foarte scurte, resortul va prelua efortul respectiv, însă pistonul va rămâne insensibil la această acţiune. După încetarea efortului de comprimare sau întindere, resortul îşi va căpăta poziţia sa iniţială, adică sistemul se va relaxa. Dacă însă sistemul este supus unei comprimări sau întinderi un timp mai îndelungat mai întâi va răspunde la această acţiune arcul, iar pistonul îl va urma încet. Când încetează acţiunea, resortul îşi reia poziţia sa iniţială, însă pistonul îşi va menţine noua sa poziţie. În cazul unui lichid Maxwell, pistonul reprezintă vâscozitatea, iar resortul modul de elasticitate la forfecare sau rigiditate G. Timpul de relaxare rezultă din raportul: M tr (1) G iar vâscozitatea unui lichid Maxwell este definită prin: M t G (2) Determinarea timpilor critici de relaxare la lubrifianţi s-a făcut folosind tehnica ultrasunetelor: s pentru uleiuri minerale pure; s pentru uleiuri minerale multigrade; s pentru unsori. Dacă timpul în care lubrifiantul este supus acţiunii unei sarcini maxime este identic sau mai mic decât timpul de relaxare, atunci lubrifiantul se va comporta mai degrabă elastic decât vâscos, mărind rezistenţa filmului dintre suprafeţele în frecare. Uleiurile multigrade au o capacitate portantă mai mare decât uleiurile pure. h[ m] r M EHD Limita V2 V2>V1 V1 Hidrodinamic Pcontact Figura 2. Dependenţa grosimii peliculei de lubrifiant şi a regimului de ungere de presiunea de contact (după Strerlincht) Tendinţei de expulzare a filmului de lubrifiant la sarcini ridicate i se opune efectul produs de o creştere a vâscozităţii lubrifiantului, care se menţine în zona de contact şi care transmite sarcina de la prima la cea de a doua suprafaţă de frecare. pehd phertz 2bH Figura 3. Repartiţia presiunilor herţiene şi EHD

41 Din figura 2, rezultă că în regiunea elastohidrodinamică variaţia grosimii minime a filmului cu sarcina este lentă. Din figura 2, reiese că din punct de vedere a grosimii filmului, regimul EHD se află între HD şi L, cu o caracteristică practică importantă, şi anume: menţinerea grosimii h 0 într-o gamă largă de presiuni ( MPa) şi mai puţin influenţată de viteza relativă. S-a constatat că în filmul de lubrifiant presiunile teoretice elastohidrodinamice depăşesc valorile presiunilor hertziene maxime, corespunzătoare suprafeţelor de rulare rigide (figura 3.) Se observă că vârfurile de presiune dependente de viteză se deplasează către începutul zonei de contact. La viteze şi vâscozităţi mari sunt încă şi în prezent importante neconcordanţe între ipotezele teoretice şi experiment. De exemplu, coeficienţii de frecare teoretici sunt de ori mai mari decât cei determinaţi experimental. 23. Metode de proiecţie utilizate în desenul tehnic. Modul de aşezare a proiecţiilor unei piese (vederi sau secţiuni) pe desenele tehnice, adică dispunerea proiecţiilor, depinde de metoda de proiecţie utilizată. Sunt standardizate trei metode de proiecţie: - metoda de proiecţie a primului triedru; - metoda de proiecţie a celui de-al treilea triedru; - metoda săgeţilor de referinţă Metoda de proiecţie a primului triedru Metoda era cunoscută mai înainte ca metoda europeană (metoda E). În cadrul acestei metode de proiecţie se consideră că obiectul de reprezentat este situat între planul de proiecţie [P] şi observator (O) (fig. 1). În raport cu vederea din faţă, celelalte vederi se amplasează conform figurii 2. Simbolul grafic pentru această metodă de proiecţie este indicat, de asemenea, în figura 2. [P] Vederea de jos Simbol Vederea din dreapta Vederea din fata Vederea din stânga Vederea din spate (D) O Vederea de sus Fig. 1 Fig Metoda de proiecţie a celui de-al treilea triedru Această metodă de proiecţie era cunoscută sub denumirea de metoda americană (metoda A). În cadrul acestei metode se consideră că obiectul de reprezentat este situat în spatele planului de proiecţie [P], ca atare proiecţia se obţine pe planul de proiecţie situat între observator (O) şi obiect (fig. 3).

42 Vederea de sus Simbol [P] Vederea din stânga Vederea din fata Vederea din dreapta Vederea din spate (D) O Vederea de jos Fig. 3 Fig. 4 În raport cu vederea din faţă, celelalte vederi se amplasează conform figurii 4, în care este reprezentat şi simbolul grafic utilizat pentru identificarea acestei metode de proiecţie Metoda săgeţilor de referinţă În cadrul acestei metode, proiecţiile (vederi şi secţiuni) sunt liber poziţionate în cadrul desenului. Fiecare vedere, cu excepţia vederii din faţă sau a proiecţiei principale, trebuie notată cu o majusculă, repetată în apropierea săgeţii de referinţă necesară să indice direcţia de proiecţie pentru vederea relevantă. Majusculele care indică vederile trebuie amplasate imediat deasupra vederii corespunzătoare. 24. Reprezentarea în secţiune a pieselor. Secţiuni propriu-zise şi secţiuni cu vedere. Secţiunea este reprezentarea în proiecţie ortogonală pe un plan a piesei, după intersecţia acesteia cu o suprafaţă de secţionare şi îndepărtarea imaginară a părţii aflate între ochiul observatorului şi suprafaţa de secţionare. Când în desen sunt reprezentate numai elementele ce alcătuiesc conturul suprafeţei rezultate din intersecţia piesei cu suprafaţa de secţionare se obţine o secţiune propriu-zisă (fig. 1, a), iar când se reprezintă atât secţiunea propriu-zisă cât şi partea piesei aflată în spatele planului de secţionare, se obţine o secţiune cu vedere (fig. 1, b). A A-A A-A A a. b. Fig Metode de cotare a pieselor. Determinarea şi înscrierea pe desene a dimensiunilor pieselor sau ansamblurilor poartă denumirea de cotare şi se efectuează conform regulilor stabilite prin standarde. Principalele metode de cotare utilizate în desenul tehnic sunt: cotarea în serie, cotare faţă

43 de un element comun şi cotarea combinată. Cotarea în serie Lanţurile de cote pot fi folosite numai atunci când eventuala însumare a toleranţelor nu afectează aptitudinea de funcţionare a piesei. La cotarea în serie se pot folosi toate tipurile de extremităţi, cu excepţia săgeţilor la 90 0 (fig. 1) Fig Cotare faţă de un element comun Această metodă de cotare se foloseşte atunci când mai multe cote, cu aceeaşi direcţie, au o origine comună. Cotarea faţă de un element comun se poate face în paralel sau cu cote suprapuse. Cotarea în paralel constă în înscrierea unui anumit număr de linii de cotă paralele unele faţă de altele, la o distanţă suficientă pentru a putea înscrie cotele fără dificultate, faţă de aceeaşi bază de cotare (fig. 2). 130 Fig Atunci când nu există spaţiu suficient pentru înscrierea cotelor, se poate folosi cotarea cu cote suprapuse, care este de fapt o cotare paralelă simplificată (fig. 3). Indicarea originii trebuie plasată într-un loc convenabil şi extremitatea opusă a fiecărei linii de cotă trebuie să se termine numai prin săgeată. Valorile cotelor pot fi înscrise, fără risc de confuzii, astfel: lângă săgeată, deasupra liniei de cotă şi la o mică distanţă faţă de aceasta (fig. 3, a), sau lângă săgeată, în continuarea liniei ajutătoare corespunzătoare (fig. 3, b) a. b. Fig

44 Cotarea combinată Această metodă îmbină cotarea în serie şi cotarea faţă de un element comun, pe aceeaşi proiecţie; este cea mai folosită metodă de cotare şi se aplică numai după o examinare aprofundată a consecinţelor (fig. 4) Ø50 Ø35 Ø e 26. Notarea stării suprafeţelor pe desene. Datele privind starea suprafeţelor se notează pe desenele de execuţie numai în cazul în care aceasta este necesară în vederea asigurării calităţii funcţionale şi a aspectului piesei, considerându-se că se reprezintă starea finită a suprafeţei respective (inclusiv tratamente termice, acoperiri electrochimice etc.), însă înainte de vopsiri sau acoperiri decorative. În cazul pieselor care formează ajustaje, indicarea rugozităţii este obligatorie. Starea suprafeţelor este indicată cu ajutorul simbolului de bază sau a simbolurilor derivate. Indicaţiile referitoare la starea suprafeţei trebuie dispuse, în raport cu simbolul grafic, ca în figura 1. Astfel, zonele corespunzătoare figurii se completează în felul următor: d Fig. 1 c a b a valoarea rugozităţii, în micrometri, precedată de simbolul parametrului de rugozitate şi lungimea de bază sau banda de transmisie, în milimetri, numai dacă acestea diferă de cele implicite, prescrise în standard. Între simbolul parametrului de rugozitate şi valoarea numerică a acestuia se lasă două spaţii libere pentru evitarea interpretării greşite; b valoarea rugozităţii, diferită de cea înscrisă în zona a, în micrometri, precedată de simbolul parametrului de rugozitate; c procedeul de fabricaţie, tratament, acoperire sau alte condiţii referitoare la fabricaţie; d simbolul orientării neregularităţilor; e adaos de prelucrare, în mm. Simbolul grafic şi indicaţiile care îi sunt asociate trebuie dispuse astfel încât să poată fi citite de jos sau din dreapta desenului (fig. 2). Ra 0,7 Rz 3,1 Rz 11 Rp 1,3 Fig Metode de înscriere a toleranţelor dimensionale pe desenele de execuţie şi de ansamblu.

45 Înscrierea toleranţelor la dimensiuni liniare pe desenele de execuţie se face după cota care reprezintă dimensiunea nominală, astfel: prin simbolul clasei de toleranţă, înscris în acelaşi rând cu cota şi având aceeaşi dimensiune cu cifrele cotei (fig. 1, a, b); Ø20h7 Ø40H6 a. b. Fig. 1 prin valorile numerice ale abaterilor limită, exprimate în milimetri (fig. 2, a, b); Ø40 +0,025 0 Ø20-0,025-0,064 Ø60±0,2 a. b. Fig. 2 prin simbolul clasei de toleranţă, urmat, între paranteze, de valorile în milimetri, ale abaterilor limită (fig. 3, a, b); Ø20h7( -0,025-0,064 ) Ø40H7( +0,025 0 ) prin dimensiunile limită (fig. 4, a, b); a. b. Fig. 3 Ø29,975 Ø29,936 Ø40,025 Ø40,000 a. b. Fig Reprezentarea roţilor dinţate cilindrice. În desenele tehnice, roţile dinţate se reprezintă pe baza regulilor de reprezentare convenţională cuprinse în standarde. Conform regulilor de reprezentare convenţională, în vedere, o roată dinţată se reprezintă întocmai ca o piesă plină nedinţată, limitată de suprafaţa de cap, al cărui contur se trasează cu linie continuă groasă (fig. 1). Astfel, în vedere frontală (direcţia de proiecţie coincide cu direcţia axei de rotaţie), suprafeţele de cap şi de divizare se reprezintă sub formă de cercuri, trasate cu linie continuă

46 groasă, respectiv cu linie punct subţire. În vedere frontală, cercul corespunzător suprafeţei de picior nu se reprezintă (fig. 1, b). generatoarea cilindrului de cap cercul de cap A cercul de divizare generatoarea cilindrului de cap A-A generatoarea cilindrului de divizare generatoarea cilindrului de picior generatoarea cilindrului de divizare A a. b. c. Fig. 1 În vedere laterală (fig. 1, a), generatoarele suprafeţei de cap se trasează cu linie continuă groasă, iar cele ale suprafeţei de divizare se reprezintă astfel încât să depăşească cu mm conturul proiecţiei şi se trasează cu linie punct subţire. Generatoarele suprafeţei de picior nu se reprezintă în vedere laterală. În cazul reprezentării în secţiune longitudinală (planul de secţionare conţine axa roţii) a roţilor dinţate, secţiunea rezultată se reprezintă ca şi cum roata ar avea un număr par de dinţi, cu dantura dreaptă, iar planul de secţionare ar trece prin două goluri diametral opuse (fig. 1, c). Generatoarele suprafeţelor de cap şi de divizare se reprezintă la fel ca la reprezentarea în vedere laterală, în plus, se reprezintă şi generatoarele suprafeţei de picior, cu linie continuă groasă. 29. Se consideră piesa din figura alăturată, reprezentată axonometric. Se cere: - Să se reprezinte piesa în trei proiecţii ortogonale, la scară 1:1, vederea principală fiind obţinută după direcţia de proiecţie indicată de săgeată. Se va utiliza metoda de proiecţie a primului triedru. - Să se reprezinte, pe suprafaţa găurii de diametru Ø12, un filet metric cu diametrul de 14 mm şi pasul de 1,5 mm. - Să se tolereze cotele de poziţie ale găurii filetate ştiind că simbolul clasei de toleranţă este h6. - Să se noteze, pe proiecţia principală, faptul că axa găurii filetate trebuie să fie perpendiculară pe suprafaţa A, toleranţa la perpendicularitate fiind egală cu 0,02 mm. - Să se noteze rugozitatea suprafeţei A, ştiind că trebuie obţinută obligatoriu prin prelucrare, valoarea acesteia fiind Rz Precizaţi, din punct de vedere geometric şi constructiv, tipul următoarelor cote: 27, 24, R12.

47 Rezolvarea aplicaţiei este prezentată în figura următoare. 30. Se consideră piesa din figura alăturată, reprezentată în două proiecţii ortogonale: proiecţia principală şi vederea de sus. Se cere: - Să se reprezinte piesa, la scară 1:1, proiecţia principală fiind secţiunea în trepte obţinută prin secţionarea piesei cu suprafaţa de secţionare A-A. - Să se reprezinte, pe suprafaţa găurii de diametru Ø14,4, un filet metric cu diametrul de 16 mm şi pasul de 1,5 mm. - Să se tolereze cotele de poziţie ale găurii filetate ştiind că simbolul clasei de toleranţă este h7. - Să se noteze, pe proiecţia principală, faptul că axa suprafeţei cilindrice de diametru Ø24 trebuie să fie perpendiculară cu suprafaţa A, toleranţa la perpendicularitate fiind egală cu 0,12 mm. - Să se noteze rugozitatea suprafeţei A, ştiind că trebuie obţinută obligatoriu prin prelucrare, valoarea acesteia fiind Ra 6,1. - Precizaţi, din punct de vedere geometric şi constructiv, tipul următoarelor cote: 28, 100, R6, 14.

48 Rezolvarea aplicaţiei este prezentată în figura următoare. Ø24 0,12 A A-A A Ra 6, A M16x1.5 15h7 15h7 R6 R Cotele de 28 si 100 sunt de gabarit; Cota R6 este de forma; Cota 14 de pe proiectia principala este de forma, iar cea de pe vederea de sus este de pozitie. A Parametrii fundamentali ai maşinilor volumice. Fluidul de lucru sub presiune, necesar sistemelor hidraulice de acţionare este furnizat în exclusivitate de generatoarele volumice a căror debit este teoretic independent de presiunea în circuitul de refulare. Pompele şi motoarele hidraulice volumice se reduc, în principiu, la un piston care se mişcă într-un cilindru, acţionat mecanic din exterior şi având funcţionarea ca pompă volumică Δp p =p e -p i, sau sub acţiunea diferenţei Δp M =p i -p e, având funcţionarea ca motor volumic.

49 P H (P i <P e ) M H (P i >P e ) d p D p h P i P e Fig.1. Maşinile volumice sunt caracterizate de trecerea discontinuă a fluidului din recordul de aspiraţie în cel de refulare, prin camere de volum variabil, constituite din elemente ale unui mecanism, numite elemente active. Teoretic, o cameră aspiră şi refulează într-un ciclu de pompare (la o cursă sau o rotaţie completă) un volum de lichid V g denumit şi volum geometric de compresie, care nu depinde de presiunea de refulare, impusă practic de instalaţie: π 2 2 Vg = Vg max Vg min = (D - d )h (1) 4 Debitul teoretic mediu Q este produsul dintre volumul geometric de fluid la o cursă M gp 1 şi numărul de curse (frecvenţa de refulare) 1 QgP,M Vg t P,M dt VgP, M n T (2) Debitul volumic teoretic Q g(t)p 1 M (instantaneu) reprezintă viteza de variaţie a volumului acestuia dvgp,m Qg t P,M (3) dt Observaţie: acest debit depinde de tipul mecanismului utilizat şi de viteza de antrenare a elementului conducător, prezentând interes pentru neuniformitatea de debitare. Debitul volumic real Q este egal cu debitul teoretic plus sau minus gradientul Q pierderilor de debit, ca urmare: f Q ip, M, QcP,M, QeP,M p a) a scurgerilor de lichid în instalaţiile existente între piesele maşinilor volumice b) a variaţiilor de debit datorită compresibilităţii fluidului de lucru c) a deformaţiilor elestice ale pieselor maşinii sub influenţa variaţiei de presiune Astfel: a) pentru turaţie constantă Pentru debitul de refulare al pompei Q rp Q g t P Q Pentru debitul de refulare al motorului Q rm Q g t M ip Q Q im cp Q Q cm ep Q Q p p em Q p p

50 Q Q rm Q(t)p,n Q M Q P n=ct t=ct Q rp Fig.2. p b) pentru turaţie variabilă Q Gradientul pierderilor de debite dependente de turaţie au un caracter scăzător în funcţionare ca motor şi crescător în funcţionarea ca pompă în raport de turaţie. Q Q Q rp Qg t P p - pompa p Q Q Q rm Qg t M p - motor p Se observă că la creşterea presiunii, debitul scade practic liniar şi se mai observă că pompa începe să debiteze la o turaţie n 1 la care debitul este egal cu pierderile ΔQ 1, iar apoi întrun domeniu [n 1, n 2 ] ΔQ=constant. (pentru pompa fig.3) Q p=ct =ct Q Q T Q T Q r h 1 n 1 Q r a) Fig.3. n 2 np

51 Q Q M Q T Q r Q M n min c) Fig.4. n M n La funcţionarea unui motor (fig.4) limita din stânga domeniului este dată prin egalitatea Q min M Q M VM n În care: V M - cilindreea motorului; n turaţia motorului. 32. Motoare hidraulice liniare, simbolizare, rol funcţional, clasificare, calculul forţelor care acţionează asupra acestora. Motoarele cu mişcare de translaţie (cilindri hidraulici sau motoare hidraulice liniare) asigură o forţă F pentru o viteză liniară v. Motoarele hidraulice realizează transformarea energiei potenţiale a lichidului, de putere N = p Q, în putere mecanică, acţionând direct, sau prin intermediul unei transmisii mecanice, organul de execuţie. Clasificarea cilindrilor: Fig.1. Clasificarea MHL

52 Elementele constructive ale MHL 1 - cilindrul 2 - pistonul 3 - tija 4 - capacul 5 - etanşarea tijei 6 - etanşarea pistonului 7 -etanşarea capacului Fig.2. Elementele constructive ale MHL Dimensionarea cilindrului constă în determinarea alezajului nominal D, respectiv a debitului Q necesar pentru a realiza deplasarea pistonului cu viteza v impusă. Datele iniţiale de proiectare sunt: Fm [dan] forţa necesară deplasării organului mobil; p [MPa] presiunea nominală de lucru; v [m/min] viteza de deplasare a pistonului; M [kg] masa organelor care trebuiesc deplasate. Calculul preliminar al forţei de împingere, F: F = pn Sn Fm + Ff + Fa + Fc Fm forţa necesară pentru deplasarea organului mobil; Ff forţele de frecare dintre organele cilindrului. Ele sunt provocate, de obicei, de frecările dintre piston şi cilindru şi dintre tijă şi garniturile de etanşare din capac. Pentru calculul preliminar se consideră Ff = 0,25 Fm. Fa = am forţele de inerţie produse de masele în mişcare ale sistemului, reduse la tija cilindrului, în care: a acceleraţia pieselor în mişcare M suma maselor pieselor în mişcare. Fc forţa datorată compresiunii lichidului, pe faţa opusă sensului de deplasare al pistonului, în conducta de întoarcere a lichidului în rezervor. Aceasta se determină în funcţie de parametrii circuitului hidraulic: Fc = psc În cazul când tija lucrează la compresiune, secţiunea cilindrului este dată de relaţia: F S p În cazul când tija lucrează la întindere, secţiunea cilindrului rezultă din relaţia: F S s p S sectiunea cilindrului; s- secţiunea tijei Pentru determinarea secţiunii cilindrului S se foloseşte relaţia: S S s

53 Valorile coeficientului se adoptă în funcţie de grosimea tijei: = 1,12 tije subţiri = 1,14 1,16 tije groase = 2 tije foarte groase Înlocuind, se obţine secţiunea cilindrului: F S p După obţinerea valorilor pentru secţiunea cilindrului S, se determină diametrul D. 33. Distribuitoare, simbolizare, clasificare, construcţia şi calculul debitului şi a forţelor care acţionează asupra acestora. Aparatajul de distribuţie asigură dirijarea fluidului prin conducte spre motorul hidraulic sau spre alte secţiuni ale instalaţiei. Se împarte în: a) Aparataj de distribuţie cu funcţionare discretă (distribuitoarele); b) Aparataj de distribuţie cu funcţionare continuă (servo-distribuitoarele) Distribuitoarele diferă prin tipologia constructivă (rotative, liniare, plane, cu supape), prin felul comenzii (directă, indirectă), prin modul de acţionare (manuală, electrică, hidsraulică, pneumatică). Parametrii principali şi auxiliari ai distribuitoarelor: - presiunea nominală p n este presiunea la care distribuitorul funcţionează în bune condiţii în regim de durată cu respectarea tuturor parametrilor tehnici în limitele prescrise; - deschiderea nominală DN este mărimea convenţională care defineşte secţiunea nominală de curgere prin distribuitor (DN10, DN13, DN16, DN20). Dintre parametrii auxiliari se menţionează: - debitul nominal recomandat; - debitul maxim admisibil; - căderea de presiune în funcţie de debit; - pierderile de debit; - timpul maxim de comutare.

54 Fig. 1 Schemele de funcţionare ale unui distribuitor cu trei poziţii Funcţionarea distribuitorului 1 va fi analizată pe un distribuitor cu sertar liniar care în principal se compune din: corpul distribuitorului 1 în care s-a prevăzut un număr de cinci canale care fac legătura cu orificiile P, A, B, T practicate pe una din suprafeţele distribuitorului; sertarul cilindric de ditribuţie 2, prevăzut cu patru gulere, două dintre ele (cele din mijloc) realizînd efectiv distribuţia iar celelalte ghidarea şi etanşarea corespunzătoare; acţionarea sertarului 3 care poate fi: manuală (pe schemă), mecanică, electrică, hidraulică. În poziţia iniţială (de mijloc), sertarul avînd lăţimea gulerelor mai mare decît a canalelor (acoperire pozitivă) obtureză orificiile A, B, P, T, uleiul nu poate circula spre motorul hidraulic care va fi blocat (1.b). Deplasarea sertarului prin acţiunea manulaă în stînga (fig. 1.a), permite realizarea unor legături interioare între orificii P-A şi B-T. Uleiul va intra în camera stînga a cilindrului, deplasînd pistonul spre dreapta, iar uleiul din cealaltă cameră va trece prin orificiul B la retur T. Deplasarea sertarului în dreapta (fig. 1.c) duce la relizarea legăturilor interioare între orificii PB şi AT, uleiul de la orificiul de presiune P, ajungînd în camera dreaptă, pistonul deplasîndu-se în stânga, uleiul evacuat din cilindru trece prin orificiul A în rezervor. Poziţiile sertarului se notează cu cifre romane 0 poziţie de mijloc, I poziţie stînga, II poziţie dreapta. Simbolizarea distribuitoarelor se face prin două cifre, X şi Y separate printr-o bară: X - indică numărul orificiilor principale (pompă, rezervor, consumatori); Y - numărul poziţiilor distincte de lucru. distribuitor 2/2; distribuitor 3/2; distribuitor 4/2; distribuitor 4/3; distribuitor 5/3; Pentru dimensionare, se egalează diametrul nominal al distribuitorului căutat cu cel al conductelor de conectare hidraulică, care la rândul lui a fost determinat după adoptarea unei viteze de curgere prin conductele respective: 4 Q D n v în care: Q este debitul maxim ce poate traversa aparatul;

55 v - viteza de deplasare a fluidului. Determinarea finală a mărimii diametrului nominal trebuie făcută prin confruntarea parametrilor funcţionali doriţi cu cei indicaţi în cataloagele fabricanţilor. Valoarea calculată va fi corectată prin majorare la una dintre valorile normalizate DN = (6,8,10,13,16,20,32.) mm. 34. Scheme hidraulice de reglare a forţelor şi cuplurilor. Utilizarea unei supape de siguranţă în combinaţie cu o pompă cu debit constant permite funcţionarea motorului hidraulic la presiunea constant. Prin modificarea pretensionării arcului supapei se reglează presiunea de lucru şi totodată forţa la tija pistonului (fig.1). Reglarea în trepte a presiunii pe parcursul unui cilindru de lucru necesită introducerea pe ramura de commandă a supapei limitatoare de presiune pe lângă supapa pilot principală şi încă două supape pilot reglate în limitele. Fig.1. Cuplarea supapelor pilot prin intermediul distribuitorului de reglare în trepte a presiunilor. Distribuitorul permite deversarea liberă la rezervor a pompei cilindrului hidraulic. Se obţin astfel trei presiuni distinct în circuitul de acţionare. n fig. 2 se prezintă un circuit cu presiune de lucru diferite la înaintarea şi retragerea tijei pistonului. Supapa de deversare SP2 având presiunea de deschidere reglată la o valoare mai mică, decât presiunea la supapă SP1 acţionează numai pe curea de retragere a tijei. Fig.2.

56 Pentru acţionarea a două motoare liniare legate în paralel, fiecare motor lucrând la o altă presiune, se introduce în circuitul hidraulic o supapă de reducţie SR. Motorul MHL1 lucrează la o presiune, prin supapa de siguranţă SP. Celui de al doilea motor MHL2 şi se asigură o presiune. Presiunea se menţine chiar dacă motorul MHL2 nu se deplasează, deci nu consumă debit (fig.3). Fig.3 Motoarele tandem se utilizează când cerinţele de lucru ale maşini impun o viteză mare de deplasare a tijei motoare la o sarcină mică, după care sarcina creşte la o valoare mare, viteza de deplasare reducându-se corespunzator. Asemenea cerinţe se pot realize utilizând în circuit o supapă de cuplare auto-comandată (fig.4). Fig.4. În faza sarcinilor mici la tija motoarelor hidraulice motorul tras de motorul, va aspira lichidul direct din rezervor prin supapa de sens. La creşterea presiunii în circuit la nivelul de deschidere a supapei de cuplare SC, determinată de creşterea sarcinii, aceasta se deschide complet şi permite lichidului de comanda accesul la supapa de sens deblocabilă,, pe care o deblochează, permiţând accesul lichidului furnizat de pompa către motorul. Se măreşte astfel suprafaţa pe care acţionează presiunea dată de pompă şi creşterea forţei la tija motoarelor, în condiţiile unei viteze reduse de deplasare. Supapa de sens are rolul de a permite descărcarea circuitului la scăderea presiunii din circuit pentru sensul de retur.

57 Circuitul din fig.5 permite realizarea atât a avansului rapid la forţe mici cât şi a avansului tehnologic la forţe de presiune mari, aceasta prin cuplarea în sistemul de acţionare a trei motoare hidraulice liniare. În timpul avansului rapid activează numai cilindrul,, fiind antrenaţi prin intermediul cadrului de legătură. La începutul progresului de presare forţa rezistentă creşte până la deschiderea supapei de conectare acţionându-se simultan cele trei motoare şi crescând astfel forţa efectiva de acţionare. În faza de retragere acţionează numai motorul, evacuarea lichidului din motoarele şi realizându-se prin supapă de sens. 35. Scheme hidraulice de reglare a vitezei. Fig.5. Reglarea fără trepte a vitezei motoarelor hidraulice se poate obţine conform relaţiilor: QM QM v ; n, prin modificarea debitului de fluid. Pentru aceasta există două posibilităţi: S V p g pompe cu debit reglabil şi pompe cu debit constant şi reglare rezistivă (drosele sau regulatoare de debit). a) Circuit deschis al unei pompe cu debit reglabil În fig. 1 se prezintă circuitul cu un distribuitor D 5/2 pentru poziţiile de avans, retragere şi oprire. Supapa limitatoare de presiune, de tip normal închisă, deschizându-se doar la depăşirea presiunii maxime admisibile îndeplineşte funcţia de supapă de presiune maximă sau de siguranţă.

58 Debitul furnizat de pompă şi în supapa de siguranţă V Fig.1. Q p, micşorat cu pierderile de debit prin scurgeri în distribuitor Qi asigură deplasarea pistonului cu vitezele : 1,2 Qp Qi S p 1,2 Presiunea la ieşirea din pompă p 0 este mai mare decât presiunea p 1 la care se adaugă pierderile de presiune în conducte şi aparate p i. p i1 F p S 2 p2 1 pi Sp i1 1 Domeniul de reglare între vitezele maxime şi minime (Sv) este limitat de viteza constructiv admisă de motorul hidraulic şi de debitul maxim şi minim asigurate de pompă. V Q max p max Vmax teor Sv Vmin Q p min Vmin teor În acest circuit nu apar pierderi legate de o anumită conectare, întregul debit dat de pompă fiind transmis motorului hidraulic, randamentul sistemului fiind maxim. b) Circuite deschise cu rezistenţe reglabile de tip drosel (cu pompă cu debit constant) Droselele sunt utilizate numai în cazul când circuitul cuprinde şi o supapă limitatoare de presiune prin care se deversează la rezervor diferenţa de debit dintre cel furnizat de pompă şi cel ce trece prin drosel. Supapa de siguranţă permite şi reglarea presiunii la intrarea în drosel. Viteza încetinita (tehnologica) a pistonului se poate regla în limite largi daca pe ramura de iesire din motor se introduce un drosel sau regulator de debit cuplat prin distribuitorul D (fig.2.).

59 Fig.2. c) Circuit de reglare a vitezelor cu pompa autoreglabila În condiţiile în care viteza pistonului trebuie să scadă continuu cu creşterea forţei de rezistenţă la tija cilindrului hidraulic, se introduce în sistemul de acţionare o pompă autoreglabilă, în funcţie de presiune, cu cilindree variabilă. În funcţie de structura regulatorului pompei, aceasta asigură diferite legi de reglare v f F în domeniul F min -F max fig Elemente şi sisteme logice pneumatice. Instalaţiile de acţionare pneumatică se reprezintă în documentaţiile tehnice prin scheme. Totodată instalaţiile de acţionare pneumatică sunt alcătuite din unul sau mai multe circuite pneumatice, fiecare dintre acestea îndeplinind un anumit rol funcţional în schemă. După numărul mare de funcţii posibile se disting câteva funcţii elementare care se întâlnesc la majoritatea acţionărilor pneumatice curent utilizate. a) Funcţia logică AND Legarea în serie a două sau mai multe distribuitoare dă posibilitatea producerii unei acţiuni numai dacă se execută două sau mai multe comenzi simultan. Acest cilindru poate fi

60 acţionat, numai dacă se comandă simultan distribuitoarele D 1 şi D 2. Această funcţie se foloseşte pentru a obliga operatorul de la o maşină să utilizeze pentru comanda operaţiei principale atât o mână, cât ŞI (AND) cealaltă, sau când o comandă manuală este condiţionată ŞI (AND) de îndeplinirea închiderii unui dispozitiv de protecţie. D1 D2 MPL Fig. 1. Funcţia logică AND b) Funcţia OR Legarea în paralel a două distribuitoare dă posibilitatea alimentării unui MPL, ORI (OR) comandând un distribuitor ORI altul. Exemplul din figura de mai jos arată că cilindrul de lucru (MPL) poate fi acţionat prin distribuitorul D 1, fie prin D 2. D1 MPL D2 SD Fig.2. Funcţia logică OR Caracteristica acestui circuit este montarea supapei de sens dublă SD care asigură sensul de curgere a aerului spre cilindru, fie că acesta vine de la un distribuitor, fie de la celălalt. Această funcţie este folosită atunci când un organ de maşină poate fi comandat din două locuri diferite. c) Funcţia N0T MPL D1 D2 Fig. 3. Funcţia logică NOT Această funcţie se foloseşte în cazul când este necesară întreruperea acţionării unui cilindru de lucru la un moment dat (limitator de cursă) - întreruperea stării de acţionare a cilindrului prin distribuitorul D 1 se face prin comandarea distribuitorului D 2 care, la rândul său, comandă pneumatic distribuitorul D 1.Prin schimbarea poziţiei de lucru a distribuitorului D 1 se anulează alimentarea cilindrului de acţionare A. d) Funcţia Memorie temporară D2 Dr R SS MPL D1

61 Fig.4. Funcţia memorie temporară În circuitul cu funcţie memorie temporară, comanda dată sub formă de impuls este menţionată un timp limitat, adică memorată temporar. Cilindrul intră în acţiune după ce D 2, la primirea unui impuls, comandă pneumatic distribuitorul D 1. În acelaşi timp rezervorul R înmagazinează o cantitate de aer comprimat. Comanda distribuitorului D 1 este menţinută până ce presiunea scade în rezervorul R, care se descarcă în atmosferă prin droselul Dr. În momentul când presiunea din rezervor nu mai poate compensa forţa arcului distribuitorului D 1, acesta întrerupe alimentarea cilindrului şi pistonul revine în poziţia iniţială. Funcţia descrisă, se aplică pentru menţinerea unei forţe sau a unei mişcări pe o perioadă limitată într-un proces tehnologic oarecare. e) Funcţia Memorie permanentă C1 MPL D Fig.5. Funcţia memorie permanentă Într-un circuit care realizează funcţia memorie permanentă, comanda dată sub formă de impuls este menţinută un timp nelimitat, adică memorată permanent. Comanda pneumatică realizată printr-un impuls C 1 dat unui distribuitor D se menţine permanent datorită acţiunii aerului comprimat prin supapa de sens dublă. Ieşirea din starea de acţionare a unui circuit de tipul celui descris se poate face prin mai multe metode, de exemplu printr-un impuls suplimentar C 2, prin intermediul unei comenzi C 2 a unui distribuitor suplimentar D 2 aşezat în circuitul de comandă a distribuitorului principal D 1 sau prin intermediul comenzii C 2 dată unui distribuitor suplimentar D 2 aşezat în amonte de distribuitorul principal. f) Funcţia Amplificare semnal Amplificarea se referă, de cele mai multe ori la debitul de aer al semnalului. În circuitul de mai jos semnalul pneumatic slab C 1 schimbă poziţia de lucru a distribuitorului D 1, ceea ce determină apariţia semnalului amplificat A. C1 D1 A1 C2 D2 A2 37. Presiunea de vapori Raid Este presiunea vaporilor realizată in aparatul Reid adus la temperatura de 37,8 0 C (pentru benzină presiunea Reid este de 500 mmhg). a) daca presiunea realizată in aparatul Reid este mai mare decât presiunea Reid: combustibilul are componente volatile foarte multe şi este favorabil pornirii la rece ( p p ) Re

62 b) daca p pre combustibilul are componente volatile mai puţine şi nu este favorabil pornirii la rece. 38. Cifra octanică Se ştie că mărimea raportului de comprimare a unui motor mas sau mac conduce la creştere parametrilor termici ai ciclului şi in consecinţă la îmbunătăţirea randamentului termic. In cazul mas creşterea lui ε nu poate fi oricât datorită faptului că există pericolul arderii cu detonaţie. Evitarea acestui fenomen se face prin limitarea raportului ε.( [9...13]) Va Vc Comportarea unui combustibil la arderea cu detonaţie se caracterizează prin cifra octanică CO a acestuia. Fiecărui motor ii este asociată de către fabricant o benzină cu o cifră octanică minima. Folosirea unei benzine cu CO mai mică decât CO minimă conduce la arderea cu detonaţie, iar folosirea unui combustibil cu CO mai mare decât CO minimă nu duce la avantaje, influenţând doar caracterul arderii (îmbunătăţeşte arderea). Determinarea CO a unui combustibil se face comparând-ul un combustibil etalon format din 2 hidrocarburi (izooctan C 8 H 18 şi normalheptan C 7 H 16 ). Izooctanul este un izomer al octanului. Avand o molecula foarte stabila se descompune foarte greu si nu formează elemente premergătoare autoaprinderii. I se atribuie CO=100 Normalheptanul C 7 H 16 are un lanţ relativ lung de atomi de carbon cu legături simple şi se descompune uşor, formând elemente premergătoare autoaprinderii. I se atribuie CO=0. Se numeşte cifră octanică a unui combustibil oarecare un număr care indică procentul volumic de izooctan dintr-un combustibil etalon care este format din izooctan si normalheptan şi care are aceeaşi sensibilitate la autoaprindere ca şi combustibilul considerat in aceleaşi condiţii de încercare. Exemplu: un combustibil cu CO=95 se comportă la detonaţie identic cu un combustibil etalon format din 95% izooctan si 5% normalheptan, in proporţii volumice, dar nu este formata din izooctan şi normalheptan, ci din n-hidrocarburi oarecare. Încercările pentru determinarea CO se fac pe motoare experimentale monocilindrice măsurându-se intensitatea detonaţiei cu ajutorul unui aparat numit knockmetru. 39. Principiul de funcţionare al carburatorului elementar;

63 Carburatorul elementar nu poate satisface in intregime cerintele motorului dar costituie structura de baza a oricarui carburator real. Pe acest carburator real urmeaza sa se grefeze dispozitivele de corectie. Componenta carburatorului elementar: 1.Camera nivel constant(cnc) rezervorul de combustibil al carburatorului cu rolul de preluare a variatiilor de consum de combustibil ale motorului, asigurand un debit prin jiglorul j dependent de cota h si de depresiunea din difuzorul D. Nivelul de combustibil din CNC este cvasiconstant, variind intre h si Δh. Δh depinde de consumul momentan al motorului. In CNC se gaseste plutitorul P un vas gol,etans supus fortei arhimedice datorate inertiei in combustibil. Echilibrul plutitorului depinde si greutate proprie a lamelelor L1 si L2 precum si depresiunea combustibilului ce actioneaza asupra supapei ac S. Forta arhimedica aplica supapa S pe scaunul sau prin intermediul lamelei L1. Supapa este etansa, inchide accesul combustibilului in CNC cat timp se mentine h. Cand nivelul scade, P coboara, deschide S si combustibilul intra in CNC pana cand se revine la h. Supapa S (cui Pointeau) se sprijina pe L1 deformabila si reglabila. Axa lui S trebuie sa fie perpendicular ape L1 pt. a nu aparea blocaje, deci S este prevazuta cu o bila la partea inferioara. 2.Tubul port jiglor (pulverizator) conduce combustibilul in zona difuzorului D. El contine pe traseul sau sub nivelul h, jiglorul j care se numeste jiglor inecat. TPJ poate fi un tub sau un canal practicat in corpul carburatorului. Este importanta pozitia TPJ fata de CNC in raport cu sensul de deplasare al autovehiculului. Daca sensul de deplasare este a, TPJ in urma CNC, la accelerare sau urcarea unei rampe, oglinda combustibilului in CNC este a. Se constata cresterea h in dreptul lui j, rezultand o crestere momentana a debitului de combustibil in j, benefic pt. accelerare sau urcare. Daca sensul de deplasare este b, TPJ in fata CNC, oglinda combustibilului este b. Se constata scaderea h in dreptul lui j, situatie defavorabila pt. motor. De aceea toate carburatoarele sunt construite cu TPJ in urma CNC. 3.Jiglorul j piesa cilindrica cu un orificiu calibrat care dozeaza debitul de combustibil in raport cu cerintele motorului. 4.Difuzorul D ajutaj convergent divergent care functioneaza in regim subsonic, prezentand variatia de presiune si viteza ale aerului. Datorita acestei depresiuni in sectiunea minima a difuzorului, combustibilul este aspirat din CNC prin j si TPJ. 5.Opturatorul ob ( clapeta de amestec, acceleratie) modifica debitul de amestec si calitatea amestecului in raport cu cerintele de turatie si sarcina ale motorului. Pozitia unghiulara φ modifica regimul de depresiuni din difuzor. In spatele ob se stabileste presiunea ps astfel incat Δp = p 0 -ps. Pozitia φ constanta reprezinta sarcina constanta a motorului. La φ= constant exista mai multe turatii de functionare ale motorului in functie de conditiile de drum si incarcarea autovehiculului. Prin evaporarea combustibilului care incepe imediat ce intra in contact cu aerul, se extrage caldura din masa de aer, astfel incat in zona ob temperatura aerului ajunge cu mai mica decat la intrarea in motor. In anumite conditii apare situatia ca temperature in zona ob sa fie sub 0 C, vaporii de apa din aer ingheata trecand in stare solida si depunandu-se pe clapeta ob sub forma de gheata, fenomen denumit givraj. Gheata mareste grosimea clapetei opturand trecerea aerului iar la relanti motorul se poate opri. Gheata este daunatoare si la mersul in sarcina cand se optureaza suplimentar trecerea aerului, motorul scoate fum negru pt. ca benzina nu mai poate fi arsa. 6.Zona dintre D si ob se numeste camera de amestec, existand carburatoare cu 1 sau mai multe camere de amestec. 7.La partea superioara se afla clapeta de aer ca ( soc). Rolul ei este doar la pornirea la rece, cand clapeta trebuie inchisa partial. In timpul functionarii, filtru de aer se poate imbacsi si depresiunea creata in cilindrii poate sa creasca mult pt. ca porneste de la po scazut. Motorul s-ar alimenta cu amestec bogat in benzina. De aceea CNC se pune in legatura printr-un canal T cu spatiul de

64 dupa filtru de aer astfel incat presiunea de referinta din CNC sa fie aceeasi cu cea de dupa filtrul de aer. 40. Enumeraţi principalele metode de măsurare a puterii active în circuitele trifazate şi prezentaţi schema de măsurare a puterii active în circuitele trifazate utilizând metoda celor două wattmetre. - Metoda celor 3 wattmetre; - Metoda celor 2 wattmetre; - Metoda unui singur wattmetru. Bobinele de curent ale wattmetrelor se leagă în serie pe fiecare fază astfel încât să fie străbătute de curenţii principali ai receptoarelor, iar bobinele de tensiune se leagă în paralel cu receptoarele. Metoda celor două watmetre permite măsurarea puterii active la receptoarele dezechilibrate sau echilibrate, dar care nu au conductor de nul. Se aplică întotdeauna când: i1 i 2 i3 0 u10 u 20 u 30 0 u 2 U sin t i1 2 I1 sint u 20 2 U 20 sint i 2 2 I 2 sint u 30 2 U 30 sint i 3 2 I3 sint p u10 i1 u i 2 i1 i 3 20 i 2 u 30 i 3 p u10 i1 u 20 i 2 u 30 i3 u10 u 20 i1 u 30 u 20 i3 p u 12 i1 u 32 i3 Valoarea medie a puterii este: P 1 T T 0 p dt 1 T T 0 u i u i U I cosu ;I U I cosu ;I 12 P = I 1 U 12 cos ( φ 1 ) + I 3 U 32 cos (30 0 φ 3 ) P 1 W 1 P 2 W 2 Montajul direct (pentru metoda celor două wattmetre) cu faza de referinţă 2 * 1 V 2 3 A 1 A 2 * W 1 * * I 1 I 2 W 2 I 3 Z

65 Cele două componente ale puterii nu sunt egale chiar dacă receptorul este echilibrat adică: I 1 = I 2 = I 3 = I l φ 1 = φ 2 = φ 3 = φ U 10 = U 20 = U 30 = U f U 12 = U 23 = U 31 = U l Pentru montajul cu faza de referinţă 2 puterea este: cos P U l Il cos Diagrama indicată a motorului în 4 timpi, nesupraalimentat; p p max y t c d c' dse p 0 g dsa îsa b V C îse PMI V V a S a PME V Cilindreea unitară V S, reprezintă volumul descris de piston între punctele moarte: 2 D V S S [m 3, dm 3, l,...] 4 Se notează cu V c - volumul de comprimare şi cu V a - volumul cilindrului: Va VC VS Cilindreea totală sau litrajul, pentru un motor policilindric cu i cilindrii este: V t i V s Un indice important ce caracterizează motorul din punct de vedere geometric, constructiv şi funcţional este raportul de comprimare: V a V S V C V V C C ia valori obişnuite în intervalul 6 10,5 în cazul mas şi în intervalul în cazul mac. Evoluţia presiunii în cilindru în raport cu volumul poartă denumirea de diagramă indicată, în care distingem următoarele puncte caracteristice: a - sfârşitul cursei de admisie; b - sfârşitul cursei de destindere; g - sfârşitul cursei de evacuare; dsa, îsa momentele deschiderii şi închiderii supapei de admisie; dse, îse momentele deschidere şi închiderii supapei de evacuare;

66 c - momentul iniţierii scânteii sau injecţiei; d - momentul desprinderii curbei cu ardere faţă de cea fără ardere ; c - sfârşitul cursei de comprimare; y - punctul de presiune maximă de ardere; t - sfârşitul arderii. Cei 4 timpi de funcţionare sunt atribuiţi celor 4 curse distincte efectuate de piston pe durata unui ciclu în 4 timpi. Pe durata acestor timpi se parcurg cinci procese în cilindru: admisia, comprimarea, arderea, destinderea şi evacuarea. 42. Fazele distribuţiei Sunt formate din momentele deschiderii şi închiderii supapelor şi din durata cât supapele stau deschise. Alegerea corectă a fazelor de distribuţie este deosebit de importantă, performanţele schimbului de gaze fiind nemijlocit determinate de acestea. Practic, momentele deschiderii şi închiderii supapelor şi durata deschiderii şi închiderii supapelor funcţie de o RAC se reprezintă după poziţiile braţelor de manivelă, obţinându-se epura de distribuţie schiţată în figură. s îse dsa e a îsa dse Modul de construire al epurei de distribuţie este schiţat în figura de mai jos, în care poziţiile bolţului şi ale bielei sunt dispuse pe circumferinţa descrisă de butonul de manivelă, pornindu-se de la diagrama indicată în coordonatele p-v, poziţiile braţelor de manivelă sau ale RAC în momentele închiderii şi deschiderii supapelor. dse şi îsa nu prezintă o perioadă de suprapunere a deschiderii supapelor deoarece ele sunt decalate cu o rotaţie (360 0 ).

67 p dse dsa isa ise PMI PME V îse dse PMI a PME dsa îsa e Arborele cu came al motorului în 4 timpi, antrenat cu un tren de roţi dinţate de la arborele cotit, are o turaţie pe jumătate faţă de turaţia motorului. Durata admisiunii este: 0 a dsa 180 îsa Durata evacuării: 0 e dse 180 îse s Durata baleajului: dsa îse 43. Schimbul de căldură în perioada comprimării Comprimarea are loc în prezenţa schimbului finit de căldură realizat de la pereţi spre fluidul motor, dacă temperatura pereţilor este mai mare decât temperatura fluidului şi invers când diferenţa de temperatură se schimbă. Pentru analiza modului în care are loc schimbul de căldură în perioada comprimării se consideră acest proces ca fiind unul politropic, cu exponent m variabil, trasându-se odată cu variaţia acestuia şi cea a exponentului adiabatic. Variaţia lui m este determinată de căldura primită de fluidul motor de la pereţi Q p şi căldura cedată de acesta pereţilor Q c. La începutul comprimării, pereţii cilindrului sunt mai calzi decât fluidul din interiorul său, deci Q p Q c şi mk. În punctul K (figura 3.3) Q p = Q c m = k, punctul numindu-se punct de adiabatism aparent, schimbul de căldură nu încetează, dar exponentul politropic este egal cu cel adiabatic. În continuare, fluidul se încălzeşte prin comprimare şi începe el să cedeze căldură pereţilor cilindrului, Q p Q c, m k. Mărimea lui m dintr-un punct al diagramei indicate se obţine prin diferenţierea relaţiei adiabatei (politropei): V m dp m V m 1 pdv 0 V dp m p dv (3.7) m poate fi calculat prin metode numerice, realizându-se dependenţa p = f(v).

68 T p' c =ct c' m<k Q p< Qc K p' a =ct Q p > Q c a' m>k Fig s Între două puncte ale diagramei, 1 şi 2, m se poate calcula pornind de la condiţia: m m p1 V1 p2 V2 (3.8) Prin logaritmare rezultă: lgp2 lgp1 m lgv lgv 1 2 (3.9) În practică se lucrează cu un exponent politropic constant, având o valoare medie, stabilită din condiţia ca lucrul mecanic pentru comprimarea cu exponent variabil m (L cm ) să fie egal cu lucrul mecanic de comprimare obţinut pentru un exponent politropic constant m c ( L cm ). c Lcm L cmc (3.10) Ţinând cont şi de diagrama din figura 3.2 rezultă: m, c lgp lgv Cum însă: lgv,, c lgp lgv a V c, a (3.11),, c, V rezultă: c Va lgv, lg lg c (3.12) V a, c lgp,, lgp c a m, c (3.13) lg este presiunea la sfârşitul comprimării şi ea poate fi determinată din înregistrarea p,, c variaţiei presiunii din cilindru prin scoaterea din funcţiune a traductorului de cursă (diagrama pieptene). În figura 3.3 este reprezentat procesul de comprimare propriu-zisă în diagrama T-s. Pe porţiunea a -K, mk, Q p Q c. În K procesul are caracter cvasiizentropic (verticala punctului) datorită adiabatismului aparent. Pe porţiunea n-c, m x şi Q c Q p. Există motoare la care schimbul de căldură poate fi invers în raport cu cel descris până acum şi anume motoare înalt supraalimentate, la care fluidul proaspăt vine cu o temperatură ridicată din compresorul de supraalimentare, pentru ca spre sfârşitul comprimării, când acest proces are loc în zona camerei de ardere, cu pereţi foarte fierbinţi de la ciclul precedent, să se realizeze Q c Q p. 44. Teoria explicativă a arderii detonante Majorarea lui la motoare de avion peste 46 a evidenţiat pentru prima dată apariţia detonaţiei cu următoarele manifestări exterioare: bătăi similare cu cele mecanice, fără însă a fi produse de ansamblări cu jocuri mari. Ele se produc termo-gazodinamic, fiind de fapt bătăi de ardere, care se manifestă exterior sub forma unor lovituri de tip metal pe metal;

69 reducerea puterii motorului; reducerea i şi e ; uzura rapidă a capului pistonului, a supapelor şi a cilindrului, chiar până la distrugerea pistonului şi a ciupercii supapei de evacuare; eşapare cu fum; creşterea temperaturii fluidului de răcire şi supraîncălzirea motorului; majorarea regimului de vibraţii al motorului. Arderea detonantă poate fi motivată prin două aspecte: 1. Aspectul chimic care demonstrează caracterul polistadiar al aprinderii. Se constată că dacă se introduce o mică cantitate de tetraetil de plumb Pb(C 2 H 5 ), cifra octanică creşte cu 1015 unităţi, cu toate că etilarea nu modifică calitatea combustibilului. Cifra octanică majorată înseamnă rezistenţă majorată la arderea detonată. 2. Cinematografierea rapidă şi continuă pune în evidenţă 13 nuclee de flacără ce devansează frontul de aprindere, w f = m/s nefiind de fapt viteza frontului principal ce se propagă ci se datorează unor autoaprinderi succesive, cu apariţia de unde de detonaţie (de ardere) care vor da naştere la unde de şoc. Ele se reflectă pozitiv la pereţii cilindrului majorânduşi amplitudinea şi determinând caracterul metalic al zgomotului produs de motor. În cazul arderii în tuburi, arderea detonantă este precedată de curgeri supersonice în frontul undei, existând condiţii ca să apară unde de detonaţie, spre deosebire de cilindru MAI, unde situaţia este chiar inversă şi anume: unda de şoc este rezultanta undei de detonaţie. O mare instabilitate la autoaprindere a combustibilului şi un regim de presiune şi temperatură sever sunt favorizante pentru arderea detonantă. 45. Caracteristica de avans Reprezintă variaţia lui P e, c e, C h = f(). este unghiul de avans la producerea scânteii sau injecţiei, în condiţiile unei turaţii constante şi a unei sarcini constante. Pentru mas = ct., respectiv pentru mac l = ct. Această caracteristică ar trebui ridicată pentru mărimi indicate P i, c i, ci dar ţinând cont de relaţiile de transformare: Pe m Pi şi ce şi de faptul că la turaţie constantă şi sarcină constantă m este şi el constant, se preferă utilizarea mărimilor efective care sunt mai uşor de determinat. La mas caracteristica de avans are alura reprezentată în figura 9.4. Avansul optim se obţine pentru o putere efectivă maximă şi un consum specific efectiv minim, aceasta deoarece la n =ct. şi sarcină constantă, C h este constant, iar relaţia între puterea efectivă şi consumul specific Ch efectiv este: ce. P e m P e Ch c e P emax P e n=ct =ct Ch c e opt Fig În cazul mac, din aceleaşi motive ca şi la mas, este suficient să se ridice la standul de probă mărimile efective şi nu cele indicate deoarece, pentru o caracteristică cu n = ct. şi l = ct., m = ct. şi acolo unde se înregistrează P i max respectiv c i min vom avea şi P e max şi c e min. Cum n =

70 ct. şi poziţia barei de reglare a pompei de injecţie l = ct., rezultă că pe caracteristică debitul de Ch ct. combustibil nu se modifică, adică C h = ct. Deoarece ce, acolo unde se atinge puterea Pe Pe maximă se va atinge şi c e min. 46. Emisii poluante ale motoarelor de autovehicule. Căi de reducere a poluării mediului. În cazul motoarelor cu ardere internă poluanţii chimici sunt determinaţi de procesul oxidării combustibililor care este un proces complex ce generează, pe lângă CO2, H 2 O, N 2 şi O 2 în exces, o serie de substanţe chimice - produşi ai arderii incomplete - care se află în cantităţii mici în gazele de evacuare (2% de volum). Aceste substanţe sunt foarte toxice, iar la scară mondială produc efecte nocive importante asupra mediului înconjurător în general, şi asupra sănătăţii oamenilor, în special. Din cele aproximativ 1000 de substanţe chimice distincte identificate în gazele arse, datorită efectului nociv dovedit, s-au limitat prin reglementări speciale următoarele: - Hidrocarburile - HC - Monoxidul de carbon - CO - Oxizii de azot - NO x (NO + NO 2 ) - Particulele - PT (numai pentru motoarele cu aprindere prin comprimare) - Fumul-măsură a efectului vizibil produs de gazele arse. Efecte nocive incontestabile produc şi alte substanţe, pentru care sunt în discuţii unele propuneri de limitări: - Dioxidul de carbon - CO 2 ; considerat până de curând un produs curat" al arderii, este acuzat în prezent de producerea efectului de seră, cu consecinţe nefaste asupra mediului înconjurător; singura metodă de a limita aceşti poluanţi este reducerea consumului specific de combustibil. Din păcate, jumătate din dioxidul de carbon ajuns în atmosferă între se găseşte încă aici, neputând fi prelucrat de către clorofila plantelor; - Oxizii de sulf - SO x (SO 2 + SO 3 ); împreună cu NO x cauzează ploile acide care distrug vegetaţia: metoda de limitare a acestor poluanţi este reducerea consumului de sulf combustibil; - Plumbul şi compuşii săi; nocivitatea sa foarte mare impune evitarea folosirii tetraetilului de plumb ca aditiv antidetonant şi găsirea unor înlocuitori nepoluanţi. - Benzo(a)pirena şi alte substanţe chimice din grupa hidrocarburilor (HC), au efecte cancerigene sau mutagene dovedite. - Zgomotul este considerat a fi un poluant cu efecte nocive asupra stării de sănătate a populaţiei; zgomotul produs de trafic afectează un procent mare din populaţie, iar creşterea numărului de vehicule duce la creşterea intensităţii sonore. Se apreciază că, la fiecare creştere cu 25% a numărului de vehicule, nivelul de zgomot în oraşe creşte cu 1 db(a). Căi de reducere a poluării mediului Civilizaţia modernă este caracterizată de două procese fundamentale determinante pentru poluare şi anume industrializarea şi urbanizarea care se manifestă dezavantajos în condiţiile în care nu s-au luat în prealabil măsuri corespunzătoare. Luând în considerare punctul de vedere ecologist un om curat într-o lume curată", există nemulţumiri privind impactul m.a.i. asupra ambianţei terestre pe care o poluează prin emisii de gaze nocive şi zgomot, în principal, dar şi prin alte inconveniente, aparent de o mai mică însemnătate, cum ar fi scurgeri de uleiuri şi combustibili, deşeuri din procesul de fabricaţie sau de reciclare al vehiculelor, perturbaţii electromagnetice. Metodele de reducere se pot clasifica în: metode active, care desemnează acele metode care reduc emisiile poluante în faza formării acestora, mai precis în procesul de ardere; metode pasive, care cuprind metodele care acţionează după formarea emisiilor, în principal în instalaţia de evacuare prin procese chimice, termice, mecanice.

71 În categoria mijloacelor generale, care presupun diminuarea noxelor la geneză se înscriu următoarele: utilizarea amestecurilor omogene, utilizarea amestecurilor stratificate, recircularea gazelor arse, utilizarea combustibililor neconvenţionali, etc. Dezvoltarea tehnicilor catalitice au dus la punerea la punct a unor metode de tratare catalitică pentru reducerea NO x din gazele de evacuare ale motoarelor diesel. Metodele de reducere s-au împărţit în reducere catalitică neselectivă, NSCR ( Non- Selective Catalytic Reduction") şi reducerea catalitică selectivă, SCR ( Selective Catalytic Reduction"). Pentru scăderea particulelor se folosesc dispozitive create special pentru atingerea acestui scop, care se numesc filtre de particule. 47. Rolul catalizatorilor pe traseele de evacuare. Pentru a satisface normele din ce in ce mai severe care privesc poluarea, motoarele termice au inceput sa fie echipate cu convertoare catalitice inca de la sfarsitul anilor 80. Catalizatorul pe 3 cai pentru M.A.S. (motoare cu aprindere prin scanteie, alimentate cu benzina). În interiorul carcasei din otel inoxidabil, fixat pe o structura metalica menita sa il protejeze de socuri, se gaseste un bloc ceramic cu structura de tip fagure prin care sunt dirijate gazele de evacuare. Suprafata acestuia este acoperita cu un strat subtire de substante catalizatoare active platina sau rodiu care accelereaza descompunerea gazelor nocive. In interiorul catalizatorului, atunci cand temperatura sa atinge C, au loc doua tipuri de reactii: oxidarea hidrocarburilor nearse (HC) si a monoxidului de carbon (CO), proces din care rezulta dioxid de carbon (CO 2 ) si vapori de apa (H 2 O) reducerea oxizilor de azot (NO x ) in azot (N) De la cele trei gaze poluante, ale caror emisii sunt diminuate prin procesele enumerate mai sus, provine si denumirea de catalizator pe trei cai. Pentru a eficientiza procesul de reducere a emisiilor sunt instalati, atat inainte cat si dupa catalizator, senzori de oxigen asa numitele sonde Lambda care transmit informatii privitoare la calitatea amestecului carburant catre centrala electronica a motorului (ECU). In contact cu gazele de evacuare acesti senzori genereaza un semnal electric proportional cu nivelul de oxigen 48. Cerinţe Euro privind toxicitatea gazelor de eşapament Directiva 70/220/CEE, emisă în anul 1970, a stabilit primele reguli privind armonizarea cerinţelor Statelor membre CEE asupra emisiilor poluante (la început numai CO, apoi şi HC şi NOx, mai apoi şi particule pentru motoare diesel); După anul 1992 se produce reducerea sistematică, a emisiilor poluante, în cele patru trepte denumite generic EURO, utilizându-se în mod obligatoriu, în toate cazurile, numai benzina fără plumb; EURO 1, presupune în principiu tratarea post combustie utilizând catalizatoare de oxidare pentru CO şi NOx şi ciclul de conducere EUROPA (urban). S-a aplicat începând cu 1 ianuarie 1992 pentru omologarea de tip şi 1 ianuarie 1993 pentru livrările pe piaţă; EURO 2, presupune tratarea post combustie cu catalizator pentru trei componente cu sonda pentru reglarea raportului λ, injecţie de benzină, şi măsurarea noxelor conform noului ciclu NCCE (urban + interurban), reducerea drastică a valorilor limită pentru noxe (de 8-10 ori faţă de EURO 0). S-a aplicat de la 1 ianuarie 1996 (omologarea de tip) şi 1 ianuarie 1997 (livrarea pe piaţă); EURO 3, a propus o reducere medie cu 30-40% a valorilor limită pentru noxe şi cca. 50% pentru particule la motoarele diesel, utilizând ciclul NCCE, din care se elimină cele 40 secunde de încălzire (în care perioadă se produc o mare cantitate de noxe). S-a introdus un nou test de pornire la 7 C, monitorizare emisiei fiecărei noxe prin sistemul de diagnosticare la bord (OBD). Se utilizează carburanţi superiori, a căror compoziţie este indicată în directivă. S-a aplicat de la 1 ianuarie 2000 (omologare de tip) şi 2001 (livrarea pe piaţă); EURO 4, presupune o nouă reducere, în medie cu 55 70% a noxelor şi cca. 75% a particulele la motoarele diesel. Carburanţii sunt superiori celor compatibili cu EURO 3. Ciclul de conducere este acelaşi ca la EURO 3. Se aplica de la 1 ianuarie 2005 (omologarea de tip) şi 2006 (livrarea pe piaţă);

72 EURO 5, presupune o nouă reducere, în medie cu 80% a particulelor în suspensie (PM) la autovehiculele Diesel, comparativ cu EURO4. Tot pentru Diesel emisiile de NO x vor trebui reduse de la 250 [mg/km] la 180 [mg/km]. În cazul autovehiculelor pe benzină emisiile de NO x vor trebui reduse până la 70 [mg/km]. 49. Indicatorii fiabilităţii Fiabilitatea trebuie înţeleasă ca o mărime care se referă la capacitatea unei entităţi de a funcţiona corect. Ea se notează cu R şi conform SR-ISO se defineşte ca fiind: aptitudinea unui produs de a îndeplini o funcţie specificată, în condiţii şi pentru o durată de timp stabilite. Într-o accepţiune generală, indicatorul de fiabilitate este o caracteristică a uneia sau a mai multor proprietăţi care definesc fiabilitatea sistemului. Pentru evaluarea fiabilităţii, statistica utilizează o serie de indicatori de funcţionare a fiecărui element supus cercetării. Timpul de bună funcţionare al sistemelor este rezultatul caracteristicilor de calitate în condiţiile de exploatare, mentenanţă, etc. Prin îmbinarea tuturor acestor influenţe aleatoare, se diferenţiază timpii de bună funcţionare pe fiecare sistem. Pentru a stabili legea de repartiţie a timpului de bună funcţionare, se organizează o observare statistică a acestuia. Se urmăreşte modul de funcţionare a n elemente fabricate şi utilizate în condiţii identice şi se notează cu t i, i = 1, 2,, n, timpul de bună funcţionare al fiecărui produs până în momentul căderii sale. Noţiunea de timp de bună funcţionare este generică, deoarece unitatea sa de măsură este în funcţie de sistemul analizat: ore, minute, kilometrii parcurşi, cicluri, etc. Cu ajutorul timpilor de bună funcţionare se calculează timpul mediu de bună funcţionare sau media timpilor de bună funcţionare MTBF, cu relaţia: n i t i1 t MTBF (1) n MTBF arată timpul mediu de bună funcţionare până la defectare sau dintre două defectări succesive oarecare. MTBF este un indicator direct deoarece mărimea lui este direct proporţională cu nivelul fiabilităţii produsului; un nivel mai ridicat al fiabilităţii înseamnă un MTBF mai mare şi invers. Sunt cazuri în care nu se poate reţine exact timpul de bună funcţionare deoarece înregistarea datelor se face, din cauze obiective, la intervale mari de timp t (t = 1 oră, 10 ore, 10 3 ore etc.). Presupunând că observaţia începe la momentul t o, în intervalul (t o ;t 1 ), unde t 1 - t o = t, cad n 1 elemente, în intervalul (t 1 ;t 2 ) cad n 2 elemente, iar în ultimul interval (t c-1 ;t c ) cad restul de n c elemente, astfel încât va fi : n c n i i1. După această metodă, timpul mediu de bună funcţionare c i t ni i MTBF 1 (2) n În calculul fiabilităţii şi mentenanţei se operează şi cu următorii parametri legaţi de noţiunea de timp: MTTF (Mean Time To Failures) media timpului de funcţionare în cazul produselor nereparabile; MTFF (Mean Time For Failures) media timpului de funcţionare până la defectare în cazul produselor reparabile; TBF (Time Between Failures) timpul bunei funcţionări între două defectări; MTTR (Mean Time To Repair) media timpului de funcţionare până la reparare;

73 MTTPM (Mean Time To Preventive Maintenace) media timpului de funcţionare până la mentenanţa preventivă; MTR (Mean Time Repair) media timpului de reparaţie, de restabilire; LT (Life Time) durata de viaţă. Pentru caracterizarea mai aprofundată a informaţiilor privind fiabilitatea se efectuează şi alte calcule statistice. Frecvenţa relativă a defectărilor se defineşte ca raport între numărul defectărilor înregistrat în intervalul i (i = 1, 2,, m) şi totalul acestora : ˆ ni f t i m (3) n i1 i În cazul în care observarea se extinde până la defectarea ultimului exemplar din eşantionul cercetat, suma defectărilor este egală cu cea a eşantionului : n m n i i1 Pe baza frecvenţelor relative se calculează frecvenţa relativă cumulată a defectărilor (funcţia experimentală (empirică) a căderilor) : Fˆ t i j n j i 1 (4) n care exprimă ponderea defectelor până la sfârşitul intervalului i. Valoarea ei este crescătoare şi devine egală cu 1 în ultimul interval al seriei. Cu frecvenţa relativă cumulată a defectărilor se determină frecvenţa relativă empirică a exemplarelor în funcţiune. Aceasta se calculează sub forma de complement până la 1 al frecvenţei relative cumulate a defectărilor : ˆ R t 1 Fˆ (5) i t i Frecvenţa relativă a exemplarelor în funcţiune se mai numeşte şi funcţie experimentală a fiabilităţii deoarece arată ponderea produselor care nu s-au defectat până la sfârşitul intervalului i şi care se vor defecta în decursul intervalelor viitoare. Dacă se notează cu T variabila aleatoare, prin definiţie fiabilitatea se mai scrie : R(t) = P(T t) (6) iar non-fiabilitatea : F(t) = P(T t) (7) Considerând că durata de funcţionare efectivă T trebuie să depăşească valoarea prescrisă t, rezultă următoarele posibilităţi : Dacă R(t) = 1 şi T 0 înseamnă că funcţionarea sistemului este studiată la momentul pornirii (t = 0) când este asigurată certitudinea lipsei defecţiunilor. Dacă t, R(t) 0. Funcţia căderilor se poate scrie şi cu ajutorul densităţii de probabilitate : t t R t f t F 1 1 dt (8) Diferenţiind ecuaţia (8) se obţine : dr t f t (9) dt Expresia analitică a mediei timpului de bună funcţionare se poate determina şi cu relaţia : Ţinând cont de (9) se obţine : 0 t MTBF tf dt (10).

74 şi integrând prin părţi rezultă : 0 dr t MTBF t dt (11) dt 0 MTBF R t dt (12) ˆ Rata experimentală a căderilor z t este un indicator local de fiabilitate, care arată ponderea exemplarelor defectate în decursul intervalului de observaţie faţă de efectivul existent la începutul intervalului respectiv : ˆ ni z t (13) i 1 n j1 j Rata căderilor (rata defectărilor sau intensitatea de defectare) se poate scrie şi sub forma : f t z t (14) R t În cazul în care rata căderilor este aceeaşi pentru toate intervalele de observaţie, atunci ea se va nota cu şi : 1 (15) MTBF 50. Fiabilitate prin redundanţă Prin redundanţă se înţelege existenţa mai multor mijloace şi nu a unui singur, pentru a realiza o anumită caracteristică de fiabilitate. Redundanţa poate fi definită şi ca totalitatea componentelor în "rezervă" capabile să intervină pentru asigurarea unei misiuni în cazul defectării componentei în funcţiune. Componentele care constituie redundanţa nu trebuie să fie neapărat identice. Se deosebesc : a. Redundanţă activă (toate elementele componente funcţionează în permanenţă). Aceasta la rândul ei este : - totală, adică sistemul nu se defectează decât dacă toate componentele se defectează; - parţială când funcţia poate fi îndeplinită dacă funcţionează numai unele componente bine determinate; - majoritară când este suficient ca două componente să funcţioneze pentru ca sistemul să lucreze fără comutare. b. Redundanţă în aşteptare (de rezervă, secvenţială, pasivă) care presupune că punerea în funcţiune a elementelor redundante nu se face prin comutare ci prin înlocuirea elementelor defecte. Adaptarea unui sistem redundant este limitată de mai mulţi factori : preţ de cost, consum de energie, gabarit, greutate etc. Exemple de sisteme redundante sunt redate în figurile 1 şi 2. A B A B A B A B a) b)

75 Fig. 1 Posibilitatea realizării redundanţei prin a) dublarea componentelor: b) dublarea circuitului Redundanţa totală. Pentru a ilustra tipurile de bază ale redundanţei totale se consideră un sistem format din două componente A şi B în serie. Proiectantul poate alege două soluţii (fig.1) : dublarea componentelor (fig. 1a) sau dublarea circuitului (fig. 1b). Dacă cele două elemente redundante sunt în permanenţă funcţionare redundanţa este activă. În funcţie de poziţia relativă a conexiunii elementelor pot fi concepute mai multe tipuri de redundanţă activă (fig.2). a) b) Fig. 2 Sisteme cu redundanţă activă a) serie simplă; b) serie dublă; c) paralelă; d) paralelă - dublă; e) serie - paralel; f) paralel serie c) d) e) f) Se poate prevedea şi un element de comutare care să funcţioneze în permanenţă, secvenţial sau poate fi complet inactiv. În cazul în care elementul redundant este inactiv trebuie să existe un mijloc de detectare a defectului dispozitivului primar (I) şi pentru conectarea dispozitivului redundant (II), aşa cum rezultă din figura 3. C I II Fig. 3 Dispozitiv (C) de detecţie şi comutare Redundanţa majoritară. Se aplică în cazul în care din considerente tehnice şi economice tuturor elementelor din diagrama bloc de fiabilitate nu se pot prevedea elemente redundante. Se consideră un sistem compus din două elemente E 1 şi E 2, din care unul în funcţiune iar celălalt în rezervă (fig. 4). E 1 Fig. 4 Diagrama bloc de fiabilitate a unei redundanţe 1 din 2

76 E 2 Aceasta este structura cea mai simplă de redundanţă. Dacă elementul în funcţiune se defectează, el trece în stare de restabilire (de reparaţie) iar elementul de rezervă preia funcţia elementului căzut (defect). O defectare la nivelul sistemului are loc numai în cazul în care defecţiunea apare la elementul în funcţiune în timp ce se execută restabilirea la cel care a căzut anterior. Pentru a evita această situaţie se adoptă un sistem în paralel cu n elemente, din care k sunt necesare pentru îndeplinirea funcţiei cerute iar n-k sunt de rezervă (fig. 5). E 1 E 2 Fig. 5 Diagrama bloc de fiabilitate a unei redundanţe k din n, cu dispozitiv ideal de comutare E n În practică toate cele n elemente pot să fie identice (cel mai frecvent caz) sau pot să nu fie identice, caz în care restabilirea trebuie executată într-un timp minim posibil, pentru a readuce în starea de funcţionare elementele de bază. Redundanţa optimă. În cazul în care la construcţia unui sistem se pun simultan două probleme: problema maximizării fiabilităţii (pentru un număr dat de componente) şi cea a minimizării greutăţii, volumului şi costului total (pentru o fiabilitate prestabilită şi un număr total de componente), se impune realizarea unei redundanţe optime. În general se stabileşte o singură funcţie economică (preţul) şi un ansamblu de constrângeri, care abordate presupun o optimizare parametrică. Numai calculul pornind de la diferite rate de defectare şi compararea MTBF-urilor

77 permite evaluarea şi stabilirea celui mai bun sistem. O alegere riguroasă trebuie să aibă la bază probabilităţile de bună funcţionare. În general, toate tehnicile de redundanţă măresc numărul componentelor din sistem. Întreţinerea şi repararea lor periodică înseamnă o mentenanţă mai dificilă. Întrucăt redundanţa la nivel de element este mai eficace decât cea la nivel de sistem, este recomandabil ca redundanţa optimă să se trateze la nivel de element. De asemanea, întrucât structura de tip paralel este prin definiţie complet redundantă, optimizarea redundanţei trebuie să se refere la sistemele de conexiuni tip serie şi tip mixt. Pentru calculul numărului minim de elemente redundante pentru sistemele cu structură serie se consideră un sistem S cu structura iniţială serie, definită de ansamblul de elemente : S = E 1, E 2,, E n cu funcţia de structură : şi funcţia de fiabilitate : f S (e 1, e 2,, e n ), e i fiind variabilele de stare, R S = R 1 R 2 R n. Dacă prin punerea în paralel cu elementele E i a k i elemente identice, structura obţinută va fi f k (k = k 1, k 2,, k n ) unde k i, i = 1, 2,, n, reprezintă numărul de elemente redundante ale sistemului. În acest caz funcţia de fiabilitate a structurii S i cu redundanţa k i va fi: r ( k ) 1 i i i 1 1 R k i Este evident că pentru structura serie k i = 0, iar r i (0) = R i şi r(0, 0,, 0) = R 1 R 2 R n. Dacă se dublează elementul E i al structurii iniţiale, respectiv dacă k i = 1, atunci: r i (1) = 1 (1 R i ) 2 şi r(0,, 1,, 0) = R 1 [1 (1 R i )] 2 R n Problema se pune care element E i trebuie dublat? Răspunsul este că trebuie dublat acel element E i, astfel încât diferenţa [1 (1 R i ) 2 ] R i să fie maximă. Dacă r(0,, 1,, 0) R, unde R este fiabilitatea cerută, atunci k i = 1 reprezintă numărul minim de elemente redundante care trebuie aplicate. În cazul în care nu se obţine rezultatul dorit se repetă raţionamentul prin efectuarea altor iteraţii până când r(k) R. În general după y iteraţii, dacă k reprezintă numărul minim de elemente redundante ale structurii f k, pentru iteraţia y + 1 elementul E i următor la care trebuie aplicată redundanţa se alege în aşa fel încât să se maximizeze diferenţa d i = r i (k i + 1) r i (k i ). Important este ca la fiecare iteraţie să se aleagă acel element E i la care să se aplice redundanţa în aşa fel încât creşterea funcţiei r i (k i ) să fie maximă. În acest mod numărul iteraţiilor poate fi minim. Numărul minim de elemente redundante ale structurii f k se poate considera şi ca număr optim, întrucât la fiecare iteraţie pentru un anumit element E i cu redundanţă creşterea funcţiei r i (k i ) este maximă. Prin creşterea funcţiei r i (k i ) se ajunge sigur la optimul căutat. 51. Recondiţionarea pieselor la trepte de dimensiuni

78 Caracteristica acestei metode constă în restabilirea formei geometrice şi a calităţii pieselor uzate fără a se menţine dimensiunile iniţiale (nominale). Prelucrarea piesei se realizează pe porţiunile uzate până la înlăturarea în întregime a suprafeţelor deteriorate, realizându-se o nouă dimensiune, numită dimensiunea (treapta) de reparaţie. Dimensiunea de reparaţie este mai mică decât cea nominală la piesele cuprinse (arbori) şi mai mare la piesele cuprinzătoare (alezaje). Piesele recondiţionate prin această metodă trebuiesc conjugate cu piese de dimensiuni corespunzătoare, care se execută în mod special la dimensiuni de reparaţie. Dimensiunile de reparaţie pot fi standardizate, pe bază de norme interne sau dimensiuni libere. În cazul recondiţionării pieselor la dimensiuni standardizate sau la dimensiuni pe bază de norme interne, prin prelucrări, se îndepărtează atâta material până când se obţine dimensiunea de reparaţie şi forma geometrică stabilită. În general piesele conjugate se ajustează la dimensiunile pieselor recondiţionate. U m d r U U D n U A p / d n D r a.- piese cuprinse b.- piese cuprinzătoare Fig.1Schemele pentru determinarea diametrelor de reparaţie. d n,d n - diametrele nominale pentru piesele cuprinse şi respectiv cuprinzătoare [mm]; d r, D r - diametrele de reparaţie pentru piesele cuprinse şi respectiv cuprinzătoare [mm]; U M - uzura maximă pe rază [mm]; U m - uzura minimă pe rază [mm]; A p - adaosul de prelucrare pe diametru [mm]; Dimensiunile de reparaţie se stabilesc în funcţie de mărimea uzurii şi de adaosul de prelucrare, corespunzător specificului procesului de prelucrare (strunjire, rabotare, rectificare,etc.) prin care se realizează recondiţionarea piesei. Pentru piesele de reparaţie, diametrul de reparaţie se determină pentru următoarele cazuri: A.- În cazul recondiţionării pieselor după axa de rotaţie iniţială, recondiţionarea trebuie să asigure coaxialitatea suprafeţei noi cu suprafaţa anterioară (fig. 1).

79 Diametrele de reparaţie se determină cu relaţiile : A p d r dn 2 UM [mm] (1) 2 A p D r Dn 2 UM [mm] (2) 2 Pentru determinarea uzurii maxime radiale, piesa se prinde între vârfuri şi se roteşte, în timp ce un comparator cu cadran, al cărui palpator se află în contact direct cu suprafaţa uzată, indică valoarea numerică a uzurii radiale. Mărimea uzurii se poate determina şi cu ajutorul unui micrometru, astfel: - pentru fus, cu un micrometru de exterior se poate determina uzura totală U T pe diametru: U T = d n - d u (3) unde d u este diametrul fusului în zona cu uzură maximă. - pentru alezaj, cu un micrometru de interior. Uzura totală U T pe diametru, va fi: U T = D u - D n (4) unde D u este diametrul piesei cuprinzătoare în zona cea mai uzată. În calcule se utilizează ca mărime adimensională coeficientul neuniformităţii uzării k n, care se calculează cu relaţia: k n = U m /U T (5) unde U m reprezintă uzura minimă pe rază. Valoarea numerică a coeficientului k n se obţine pe cale statistică pentru fiecare fel de piesă şi variază între 0,5 şi 1, în funcţie de repartizarea uzurii pe circumferinţa secţiunii piesei. În cazul când uzura este repartizată uniform pe conturul secţiunii piesei atunci U M = U m = 0,5 U T, caz în care valoarea coeficientului k n, va fi: k n = U M /U T = 0,5 U T /U T = 0,5 În situaţia când uzura este unilaterală, atunci U M = U T (U m =0), iar valoarea coeficientrului k n este egală cu unitatea : k n = U M /U T = U T /U T = 1 În mod identic se obţin valorile coeficientului k n şi pentru piesele cuprinzătoare. Cunoscându-se valorile coeficientului neuniformităţii uzurii, după determinarea uzurii maxime se pot calcula dimensiunile de reparaţie, cu relaţiile: d r = d n -2 (k n U T + A p /2) (6) D r = D n + 2(k n U T + A p /2) (7) Aceste relaţii se folosesc pentru determinarea diametrelor de reparaţie ale pieselor ale căror uzare radială se determină mai greu. B.- În cazul recondiţionării pieselor după o altă axă de rotaţie decât cea iniţială (bolţuri, pivoţi, etc.), recondiţionarea trebuie să asigure ca noua axă să aibă parametrii geometrici corespunzători. Recondiţionarea la trepte de reparaţie a pieselor de revoluţie, fără menţinerea axei de rotaţie iniţiale, prezintă următoarele avantaje: - se obţine o formă geometrică mai corectă a pieselor recondiţionate, ca urmare a variaţiei mai mici a adaosului de prelucrare; - centrarea pieselor pe maşini unelte este mai uşoară, unele putând fi recondiţionate şi pe maşini de rectificat fără centre; - prin recondiţionare se îndepărtează mai puţin material, şi în consecinţă numărul treptelor de reparaţie poate fi mai mare. Diametrele de reparaţie pentru piesele cuprinse şi cele corespunzătoare (fig. 2) se determină cu relaţiile: d r = d n - (U T + A p ) (8)

80 D r = D n + (U T + A p ) (9) e U m d r A p /2 U M d n Fig.2 Schemele pentru determinarea diametrelor de reparaţie, în cazul recondiţionării pieselor după altă axă de rotaţie decât cea iniţială (piese cuprinse) Excentricitatea e, respectiv mărimea deplasării axei de rotaţie faţă de poziţia iniţială, se determină funcţie de uzura radială maximă şi uzura radială minimă, astfel: e = (U M - U m )/2 (10) Expresiile 2(U M + A p /2); 2(k n U T + A p /2) şi (U T + A p ) din relaţiile de mai sus se referă la intervalul de reparaţie i, interval care reprezintă valoarea numerică a stratului de material îndepărtat prin uzare şi prin prelucrări de recondiţionare, pentru a se ajunge de la diametrul de referinţă la diametrul de reparaţie următor. Dimensiunile de reparaţie succesive, până la ultima treaptă de reparaţie de ordinul q se determină cu relaţiile: - pentru piesele cuprinse d r1 = d n - i d r2 = d n 2i (11)... d rq = d n qi

81 - pentru piesele cuprinzătoare: D r1 = D n + i D r2 = D n + 2i (12)... D rq = Dn + qi Numărul de tepte de reparaţie pot fi stabilite cu relaţiile: - pentru piesele cuprinse: n tr = (d n d rq )i (13) - pentru piesele cuprinzătoare: n tr = (D nq D n )i (14) unde d rq şi D rq sunt diametrele de reparaţie minime la care se pot recondiţiona piesele cuprinse, respectiv cele cuprinzătoare. La stabilirea diametrelor d rq şi D rq trebuie să se ţină seama de următoarele considerente: - dimensiunea pieselor să nu se reducă sub limita de rezistenţă admisibilă; - să nu se ajungă la imposibilitatea refacerii stratului superficial durificat; - să nu se depăşească presiunea specifică admisă; - imposibilitatea asigurării pieselor conjugate; - să nu se depăşească pragul eficienţei economice. Prin metoda dimensiunilor de reparaţie se pot recondiţiona şi pene, canale de pană, piese plane, culise, ghidaje, filete şi altele. În multe cazuri piesele supuse recondiţionării la dimensiuni de reparaţie, suportă şi alte operaţii strict necesare cum ar fi: îndreptarea, sudarea, înlăturarea fisurilor şi crăpăturilor, ş.a. Se apreciază că prin metoda recondiţionării la dimensiuni de reparaţie se recondiţionează 7-10% din volumul pieselor supuse recondiţionărilor. 52. Diagnosticarea la inspecţia tehnică periodică a autovehiculelor. Operaţiunile de inspecţie tehnică se execută în staţii autorizate şi se fac fără demontare, folosindu-se personal specializat şi tehnici de control adecvate. Rolul acestor verificări este de a constata dacă autovehiculul corespunde din punct de vedere al siguranţei circulaţiei şi al protecţiei mediului ambiant. Vehiculele care sunt prezentate pentru inspecţia tehnică periodică trebuie să fie curate, cu dotările complete, iar datele din certificatul de înmatriculare trebuie să corespundă cu cele înscrise pe maşină (seriile motorului şi caroseriei Defecţiunile constatate cu prilejul inspecţiei tehnice se împart, în funcţie de importanţă, în două categorii: unele care impun remedierea imediată şi altele care impun remedierea în maximum 30 de zile. Dacă în termen de 30 de zile defecţiunile constatate au fost remediate, verificarea se face numai la acele părţi ale vehiculului la care au fost consemnate neajunsurile; în cazul depăşirii termenului de 30 de zile acordat pentru remedieri, se procedează la o inspecţie tehnică completă. În cele ce urmează se prezintă succesiunea operaţiunilor din cadrul inspecţiilor tehnice periodice la care sunt supuse vehiculele, împărţite pe cele trei clase menţionate anterior. Defecţiunile care impun remedierea imediată vor fi notate cu (a) iar cele care impun remedierea în cel mult 30 de zile cu (b). Operaţiunile de diagnosticare la inspecţia tehnică periodică A. Motociclete, motorete şi remorcile acestora Sunt evaluate următoarele aspecte de diagnosticare : -Pierderi de benzină (a). -Strângeri defectuoase pe traseul de alimentare, garnituri deteriorate, pierderi ulei (b).

82 -Traseul de evacuare prezintă strângeri defectuoase, garnituri deteriorate, lipseşte amortizorul de zgomot sau este spart, emisii poluante peste limita legală (b). -Cadru fisurat, suporturi motor fisurate (a). Elemente de cadru rău fixate, cadru deformat (b). -Cric lipsă sau defect (a). -Fixarea defectuoasă a cricului (a). -Fisurarea coloanelor furcii (a). Joc anormal al furcii în cadru (b). -Fisurarea cadrului basculei (a). -Joc anormal al basculei în bucşe, bucşe uzate (b) -Schimbarea greoaie a treptelor de viteză, blocarea într-o treaptă (b). -Jantă fisurată, tăieturi profunde pe banda de rulare a pneului, pneuri de dimensiuni necorespunzătoare, adâncimea profilului anvelopei mai mică de 1,5 mm (a). -Jantă deformată, spiţe deteriorate sau lipsă, presiune necorespunzătoare în pneuri (b). - Lipsă amortizoare (a). -Fixarea defectuoasă a amortizoarelor, amortizoare ineficiente, pierderi de lichid din amortizoare (b). -Eficacitate redusă a frânelor (a). -Proasta funcţionare a instalaţiei de iluminare şi semnalizare; lipsă far; lipsa lămpii pentru numărul de înmatriculare, a lămpii de poziţie, a catadioptrului, a lămpii de semnalizare, a avertizorului sonor şi a lămpii de stop (a). -Dispersor neomologat (a). -Fixarea şi funcţionarea defectuoase ale elementelor instalaţiei electrice; cablaje deteriorate; dispersor fisurat (b). -Fisurarea şi fixarea defectuoasă a cadrului ataşului şi a dispozitivului de cuplare (a). -Fixarea defectuoasă şi deformarea scaunului ataşului (b). -Urme de coliziune; lipsa oglinzilor retrovizoare; placa cu numărul de înmatriculare deformată sau montată necorespunzător (a) -Coroziuni (b) -Modificări neomologate şi neconforme cu tipul de bază (a). B. Autoturisme, microbuze, autorulote. automobile utilitare, mixte, specializate, speciale, autotractoare si remorcile acestora, cu o masă totală autorizată ce nu depăşeşte 3.5 tone. -Pierderi de benzină (a). -Pierderi de motorină şi ulei; strângeri defectuoase şi neetanşeităţi ale traseului de evacuare a gazelor arse (b). -Suporturi motor fisurate; palete de ventilator fisurate (a). -Strângerea defectuoasă a motorului pe cadru; suporturi pe compresor şi turbosuflantă slăbite (b). -Instalaţii de alimentare cu gaze neomologate sau modificate în neconformitate cu procedura de omologare (a). -Funcţionarea necorespunzătoare a instalaţiei de alimentare cu gaze (b). -Pierderi de lichide din instalaţia de comandă a ambreiajului, cutia de viteze, puntea motoare, reductor sau cutia de distribuţie (b). -Lipsa îmbrăcăminţii pedalelor de ambreiaj şi frână; montajul necorespunzător al arborelui cardanic sau deformarea sa; slăbirea fixării carterului şi sistemului de comandă ale ambreiajului (b). -Schimbarea greoaie a treptelor de viteză sau blocarea unei trepte (b). -Joc anormal al rulmenţilor roţilor sau blocarea roţilor la rotire (a). -Lipsa sau slaba strângere a piuliţelor (şuruburilor) de prindere a roţilor; jantă fisurată (a). -Jantă deformată (b).

83 -Pneuri de dimensiuni şi profiluri diferite pe aceeaşi parte; tăieturi profunde ale benzii de rulare sau pe flancuri; adâncimea profilului sub 1,5 mm (a). -Presiune necorespunzătoare în pneuri (b). -Diferenţă vizibilă privind înălţimea de aşezare a maşinii pe cele două laturi ale aceleiaşi punţi; amortizoare şi arcuri defecte (b). -Fisuri sau ruperi ale arcurilor, barelor stabilizatoare, hoiturilor de arc sau ale plăcuţelor de reazem; burduf al pernei de aer spart; articulaţii sau braţe de suspensie rupte (a). -Lipsa sau fixarea defectuoasă a amortizoarelor; foi de arc rupte; bare deformate; bucşe de arc sau amortizor uzate; suporturi slăbite, articulaţii cu jocuri anormale ale elementelor de suspensie (b). -Pierderi de lichid din amortizoare sau de aer din pernele de aer (b). -Fixarea defectuoasă a volanului, coloanei de direcţie, levierelor, barelor de direcţie, pivoţilor mecanismului de direcţie precum şi a elementelor punţilor din faţă şi spate; uzura anormală a legăturii flexibile (cuplajului) coloanei de direcţie; fisuri şi deformări accentuate ale elementelor direcţiei; lipsa siguraţelor; joc anormal al volanului (a). -Mecanismul de servodirecţie este inoperant, prezintă fisuri, pierderi de lichid sau blocări (a). -Elementele componente ale sistemului de frânare prezintă deteriorări, urme de frecare, improvizaţii sau fisuri; lipsa comenzii duble la vehiculele de şcoală (a). -Lipsa sau blocarea clapetei de obturare a gazelor arse la vehiculele echipate cu frână de motor (diesel); deformări accentuate ale elementelor sistemului de frânare, uzurii şi coroziunii, fixarea defectuoasă a acestor elemente (b). -Lipsa sau nivelul scăzut al lichidului din sistemul de frânare ori pierderi de lichid (a). -Eficacitate scăzută a frânării; dezechilibru între roţile aceleiaşi punţi mai mare de 20% la frâna de serviciu şi cea de staţionare (a); la vehiculele la care frâna de staţionare nu îndeplineşte şi rolul de frână de securitate, dezechilibrul citat poate fi de până la 30% (a). -Funcţionarea incorectă a frânei de motor (cu clapetă) sau a servofrânei (b). Fisurarea sau ruperea elementelor de rezistenţă ale lonjeroanelor, traverselor dispozitivului de remorcare sau ale podelei caroseriei (a). -Coroziuni avansate ale acestora, deformări sau prinderea slăbită a elementelor de rezistenţă ale cadrului, caroseriei şi cabinei (b). -Elemente de fixare ale caroseriei, cabinei şi scaunelor rupte; posibilităţi de deschidere accidentală a uşilor sau capotelor; coroziuni străpunse la podea, pasajele roţilor sau praguri (a). -Fixarea defectuoasă a caroseriei, cabinei sau scaunelor; deschiderea sau închiderea incorectă a uşilor sau capotelor; dispozitiv de glisare sau înclinare a scaunului necorespunzător; parbriz sau geam din spate sparte sau lipsă; lipsa oglinzii interioare la autoturisme şi exterioare la celelalte vehicule (a). -Parbriz sau geam sparte sau cu opacităţi care diminuează vizibilitatea în zona ştergătoarelor de parbriz; geamuri laterale lipsă; oglinzi deteriorate; fixare defectuoasă a geamurilor şi oglinzilor (b). -Suporturi fisurate ale rezervorului de combustibil, lăzii de scule şi ale roţii de rezervă (a). -Fixarea defectuoasă a acestor elemente, lipsa roţii de rezervă (b). -Caroserie sau cabină in complete; deformări pronunţate ale caroseriei; urme de accident; placa cu numărul de înmatriculare deteriorată sau montată necorespunzător (a). Elemente de caroserie montate în afara gabaritului; părţi de caroserie nevopsite, cu coroziuni avansate sau deformări superficiale (b). - Lipsa sau nefuncţionarea vitezometrului (b). -Lumini de drum şi de întâlnire fără dispersor, cu dispersor spart sau neomologat (a). -Lumini de drum şi de întâlnire fixate defectuos, cu dispersor şi oglidă deteriorate (b). -Lumini de semnalizare, de poziţie, stop sau gabarit cu dispersor lipsă, spart sau de culoare nereglementară sau cu dispersoare deteriorate (b).

84 - Fixarea defectuoasă sau montajul neregulamentar ale luminilor de ceaţă, ale luminilor de mers înapoi, lămpii numărului de înmatriculare, casetei iluminate (numai la vehiculele taxi sau şcoală) (b). Lipsa casetei iluminate la vehiculele taxi sau şcoală (a) -Luminile de drum, de întâlnire, de semnalizare, stop şi iluminarea numărului de înmatriculare nu funcţionează sau au culori neregulamentare (a). -Luminile instalaţiei electrice de iluminare, semnalizare şi auxiliară prezintă abateri de la prescripţii; o lumină stop nu funcţionează; iluminarea indicatoarelor şi martorii de bord nu funcţionează (b). -Siguranţe electrice improvizate (a). -Cablaj electric deteriorat sau prost fixat (b). -Nefuncţionarea ştergătorului de parbriz sau a avertizorului sonor; bateria nu asigură pornirea motorului (a). -Fixarea defectuoasă a ştergătoarelor de parbriz; nefuncţionarea spălătorului de parbriz (b). Instalaţia de climatizare nu funcţionează (b). -Nivel de zgomot anormal pe traseul de evacuare; conţinut de oxid de carbon de peste 4,5% pentru vehiculele fabricate până la data de şi peste 3,5% pentru cele fabricate după această dată; indice de opacitate peste 2,5 m -1 la motoarele diesel cu aspiraţie normală şi 3m -1 pentru cele supraalimentate (b). -La remorcile uşoare şi la rulote se verifică: dacă există jocuri anormale ale sistemului de cuplare, dacă acesta este defect, rău fixat sau dacă nu este omologat (a). Dacă există fisuri la proţap, şasiu, punţi; proţap reparat necorespunzător; punte fixată defectuos; rulmenţi defecţi (a). -Controlul vizual al suspensiei la fel ca la autovehicul (b). -Nestrângerea jantei sau absenţa piuliţelor; jantă fisurată; pneuri cu dimensiuni sau profile diferite pe aceeaşi punte, cu tăieturi profunde pe flancuri sau calea de rulare; adâncimea profilului pneului mai mică de 1,5 mm (a). Jantă deformată; presiune necorespunzătoare în pneuri (b). -Conducte de frână deteriorate, improvizate sau cu urme de frecare; lipsa sau nivelul scăzut al lichidului de frână; pierderi de lichid de frână; eficacitate de frânare sub limită sau dezechilibru între roţile aceleiaşi punţi mai mare de 20% (a). -Deformarea sau fixarea defectuoasă ale elementelor sistemului de frânare; lipsa calelor de blocare la remorcile cu masa maximă autorizată mai mică de 750 kg (b). -Instalaţia de iluminare şi semnalizare nu funcţionează; dispersor lipsă spart sau de culoare nereglementară (a). -Fixarea defectuoasă a elementelor de iluminare şi semnalizare sau montarea lor neregulamentară; o lampă stop nu funcţionează; cablaj deteriorat (b). -Placa numărului de înmatriculare deteriorată sau montată neregulamentar (a). -Părţi ale caroseriei nevopsite, cu coroziuni avansate sau cu deformări superficiale; elemente de caroserie montate în afara gabaritului omologat (b). -Platforma sau obloanele laterale prost fixate sau cu deteriorări pronunţate (b). Modificări neomologate şi neconforme cu tipul de bază (a). C. Autobuze, automobile utilitare, mixte, specializate si speciale, autotractoare: remorcile acestora, cu masă autorizată peste 3.5 tone precum si tractoare -Pierderi de benzină (a). -Pierderi de motorină şi ulei; strângeri defectuoase şi neetanşeităţi ale traseului de evacuare a gazelor de ardere (b). -Suporturi ale motorului fisurate; paletă de ventilator fisurată (a). -Strângerea defectuoasă a motorului pe suporturi; suporturile compresorului şi turbosuflantei slăbite (b).

85 -Instalaţie de alimentare cu gaze neomologată sau modificată în neconformitate cu procedurile de omologare individuală (a). -Funcţionarea necorespunzătoare a instalaţiei de alimentare cu gaze (b). -Pierderi de lichid sau ulei din comanda ambreiajului, din cutia de viteză, puntea motoare, reductor sau cutia de distribuţie (b). -Lipsa îmbrăcăminţii pedalelor de ambreiaj şi frână; arbore cardanic deformat sau montat necorespunzător; slăbirea prinderilor carterelor, cutiei de viteze, reductorului, cutiei de distribuţie şi sistemului de comandă al ambreiajului (b). -Schimbarea greoaie a treptelor cutiei de viteză sau blocarea unei trepte (b). -Joc anormal al rulmenţilor de roţi sau blocarea acestora (a). -Lipsa sau nestrângerea piuliţelor sau şuruburilor la roată; jantă fisurată (a). Jantă deformată; lipsă apărători roată (b). -Pneuri de dimensiuni şi profile diferite pe" aceeaşi punte, cu tăieturi profunde ale benzii de rulare sau ale flancurilor ori cu adâncime a profilului mai mică de 1,5 mm (a) -Presiune necorespunzătoare în pneuri (b). -Diferenţă vizibilă a înălţimii de aşezare a autovehiculului pe cele două laturi ale aceleiaşi punţi; amortizoare şi arcuri defecte (b). -Fisuri sau ruperi ale arcurilor, barelor stabilizatoare, bolţurilor de arc sau ale plăcuţelor de reazem; burduf al pernei de aer spart; articulaţii sau braţe de suspensie rupte (a). -Lipsa sau fixarea defectuoasă a amortizoarelor; foi de arc rupte, bare deformate, bucşe de arc sau amortizor uzate, suporturi slăbite, articulaţii ale elementelor de suspensie cu jocuri anormale (b). -Pierderi de lichid din amortizoare sau de aer din pernele de aer (b). -Joc anormal al axului portant; rulment gripat; bucşe rupte sau braţe oscilante deformate (b).-fixarea defectuoasă a volanului, coloanei de direcţie, levierelor, barelor de direcţie, pivoţilor, mecanismului de direcţie precum şi a elementelor punţilor din faţă şi spate; uzura anormală a legăturii flexibile (cuplajului) coloanei de direcţie; fisuri şi deformări accentuate ale elementelor direcţiei; lipsa siguraţelor; joc anormal al volanului (a). -Neîncadrare a valorilor prescrise a convergenţei şi unghiului de cădere, în cazul autovehiculelor destinate transportului public de persoane (b). -Mecanismul de servodirecţie este inoperant, prezintă fisuri, pierderi de lichid sau blocări (a). -Elementele componente ale sistemului de frânare prezintă fisuri, blocări, deteriorări sau improvizaţii; lipsa comenzii duble la autovehiculele de şcoală (a). -Lipsa sau blocarea clapetei de obturare a gazelor arse la vehiculele echipate cu frână de motor (diesel); deformări accentuate ale pieselor sistemului de frânare, uzuri, coroziuni şi fixarea defectuoasă a acestor elemente (b). -Lipsa sau nivelul scăzut al lichidului în sistemul de frânare şi pierderi de lichid (aer); eficacitate scăzută a frânei de serviciu şi dezechilibru între roţile aceleiaşi punţi mai mare de 20%; eficacitate scăzută a frânei de staţionare şi dezechilibru între roţile aceleiaşi punţi mai mare de 20%, iar la autovehiculele la care frâna de staţionare nu îndeplineşte şi rolul de frână de securitate 30% (a). -Funcţionarea incorectă a frânei de motor sau a servofrânei (b). -Fisurarea sau ruperea elementelor de rezistenţă, ale lonjeroanelor, traverselor (a). Coroziunea avansată a saşiului; elemente de rezistenţă ale saşiului deformate; elemente de prindere pe şasiu slăbite; lonjeron reparat necorespunzător prin suduia (b). -Elemente de fixare ale cabinei, caroseriei şi scaunelor rupte; posibilităţi de deschidere accidentală a capotelor sau uşilor; coroziuni străpunse ale podelei şi pasajelor roţilor; sistemul de blocare al cabinei rabatabile defect (a). -Fixarea defectuoasă a caroseriei, cabinei sau scaunelor; deschiderea sau închiderea incorectă a uşilor sau capotelor; dispozitive de glisare sau înclinare a scaunelor necorespunzătoare; coroziuni (b).

86 -Parbriz, geam din spate sau oglinzi exterioare lipsă (a). -Parbriz sau geam din spate fisurate sau cu opacităţi care reduc vizibilitatea în zona ştergătoarelor de parbriz; geamuri laterale lipsă; oglinzi deteriorate; fixare defectuoasă a parbrizului, a geamului din spate sau a celor laterale ori montarea unor astfel de elemente din plastic (b). -Suporturile rezervorului de combustibil, lăzii de scule sau roţii de rezervă fisurate (a). Fixarea defectuoasă a acestor repere sau lipsa roţii de rezervă (b). -Caroserie sau cabină incomplete, cu defonnări pronunţate sau urme de accident; placa numărului de înmatriculare deteriorată sau montată neregulamentar (a). Elemente montate în afara gabaritului; părţi de caroserie nevopsite, cu coroziuni avansate sau deformări superficiale (b). -Uzura anormală a ansamblului şa sau a cârligului de remorcare; dispozitiv de cuplareremorcare neomologat (a). -Fixarea necorespunzătoare a ansamblului şa; sistem de asigurare a ansamblului şa necorespunzător; lipsa barei antiîmpănare (b). -Lipsa triunghiului de presemnalizare, a trusei medicale sau a stingătorului de incendiu (b). -Lipsa sau nefuncţionarea vitezometrului (b). -Lipsa sau spargerea dispersorului luminilor de drum şi de întâlnire şi folosirea la aceste lumini a unui dispersor neomologat (a). -Lumini de drum şi de întâlnire cu dispersor sau oglindă deteriorate; fixarea defectuoasă a acestor lumini (b). -Lumini de semnalizare, poziţie, stop şi de gabarit cu dispersor lipsă, spart sau de culoare neregulamentară (a). -Lumini de semnalizare, poziţie, stop şi de gabarit cu dispersor deteriorat, fixate defectuos sau neregulamentar, (b). -Lipsa casetei iluminate la autovehiculele de şcoală (a). -Fixarea defectuoasă sau montajul neregulamentar ale luminilor de ceaţă, celor de mers înapoi, ale lămpii numărului de înmatriculare şi ale casetei iluminate a autovehiculelor de şcoală (b). -Luminile de drum, de întâlnire, semnalizare, stop şi iluminarea numărului de înmatriculare prezintă abateri de la prescripţii; o lumină stop nu funcţionează, ca şi iluminarea indicatoarelor şi martorilor de bord (b). -Siguranţe electrice improvizate (a). -Cablaje deteriorate sau fixate defectuos (b). Ştergătorul de parbriz şi avertizorul' sonor nu funcţionează; bateria nu asigură pornirea motorului (a). -Fixarea defectuoasă a ştergătoarelor de parbriz, avertizorului sonor şi bateriei de acumulatoare; spălătorul de parbriz este fixat defectuos sau nu funcţionează (b). - Instalaţia de climatizare nu funcţionează (b). Conţinut de CO peste 4,5% pentru vehiculele fabricate înainte de sau peste 3,5% pentru cele fabricate după această dată; indice de opacitate peste 2,5 nr 1 pentru motoarele diesel cu aspiraţie normală şi peste 3m _1 pentru motoarele diesel supraalimentate; zgomot anormal la eşapament (b). -La remorci şi semiremorci se urmăreşte: existenţa jocului anormal în sistemul de cuplare; fixarea şi cuplarea defectuoasă; starea lanţurilor sau cablurilor de asigurare (a). -Starea şi fixarea proţapului, saşiului şi a punţilor şi existenţa eventualelor fisuri; proţap reparat necorespunzător; fixarea defectuoasă a punţii; joc anormal al rulmenţilor sau blocarea roţii la rotire (a). -Diferenţă vizibilă a înălţimii de aşezare a remorcii pe cele două laturi ale aceleiaşi punţi; amortizoare şi arcuri defecte (b). -Fisuri sau ruperi ale arcurilor, barelor stabilizatoare, hoiturilor de arc sau ale plăcuţelor de reazem; burduf al pernei de aer spart; articulaţii sau braţe ale suspensiei rupte (a).

87 -Lipsa sau fixarea defectuoasă a amortizoarelor; foi de arc rupte, bare deforemate, bucşe de arc sau de amortizor uzate, suporturi slăbite, articulaţii ale elementelor de suspensie cu jocuri anormale (b). -Pierderi de lichid din amortizoare sau de aer din pernele de aer (b). -Piuliţe de jantă lipsă sau nestrânse; jantă fisurată; pneuri de dimensiuni şi profile diferite pe aceeaşi punte; tăieturi pe banda de rulare sau pe flancuri; adâncimea profilului sub 1,5 mm (a). -Jantă deformată; presiune necorespunzătoare în pneuri (b). -Conducte ale sistemului de frânare deteriorate, improvizate sau cu urme de frecare; eficacitate scăzută a sistemului de frânare; lipsa calelor de blocare (b). -Nefuncţionarea instalaţiei de iluminare şi semnalizare; dispersor spart, lipsă sau de culoare neregulamentară (a). -Fixarea defectuoasă sau montajul neregulamentar ale elementelor instalaţiei de iluminare şi semnalizare; dispersor deteriorat (b). -Placa numărului de înmatriculare deteriorată sau montată neregulamentar (a). -Părţi ale caroseriei nevopsite, cu coroziuni avansate sau deformări superficiale; elemente de caroserie plasate în afara gabaritului omologat (b). -Deteriorări pronunţate ale platformei sau fixarea ei defectuoasă (b). 53. Diagnosticarea prin OBD Cele mai bune rezultate în depistarea defecţiunilor imediat după apariţia lor o constituie supravegherea permanentă a funcţionării sistemelor automobilului, ceea ce presupune dezvoltarea unor tehnici ţi echipamente de diagnosticare la bord. Evoluţia acestora a fost şi este strâns legată de evoluţia construcţiei automobilului. Astfel, apariţia sistemelor comandate de microprocesoare a permis o lărgire considerabilă a numărului de obiective urmărite şi a numărului de parametri înregistraţi ţi analizaţi. Sistemele electronice ale motorului (aprindere, injecţie, distribuţie, răcire), transmisiile automate cu supraveghere şi comandă electronice, sistemele moto-propulsoare de evitare a patinârii roţilor aflate în regim de tracţiune, sistemele de frânare cu evitarea blocării roţilor, sistemele de direcţie şi suspensiile asistate de microprocesoare sunt prevăzute cu propriile sisteme de supraveghere şi control necesare funcţionării algoritmilor de autoreglare, dar care pot fi utilizate şi pentru a semnaliza apariţia vreunei defecţiuni, chiar în faza sa incipientă. Informaţiile captate de lanţurile de măsură respective sunt prelucrate şi stocate în memoria calculatorului de bord care, în cazul depăşirii valorilor normale ale parametrilor măsuraţi, avertizează conducătorul automobilului asupra defecţiunii. Verificările pot fi executate şi la cererea expresă a şoferului sau a tehnicianului de întreţinere, ori de câte ori se doreşte. Controlul cel mai amplu şi detaliat al tuturor sistemelor şi subsistemelor automobilului rămâne în continuare a fi realizat în cadrul staţiilor de mentenanţă preventivă a automobilelor, unde se poate utiliza o gamă mult mai largă şi mai complexă de sisteme de măsură şi verificări decât o pot permite condiţiile de la bord. Sistemele de control şi reglare asistate de microprocesor Ia bordul automobilului oferă posibilitatea efectuării unor operaţiuni de diagnosticare, în perioadele intermitente în care microprocesorul nu este complet ocupat cu rezolvarea calculelor necesare funcţionării propriu-zise a sistemului respectiv. Schema de principiu a acestei activităţi este prezentată în figura 1.14.

88 Dispozitivul de comandă se verifică singur, de exemplu prin memoria care are un model de test înmagazinat şi care se citeşte periodic. La memoriile de program se face o comparaţie prin intermediul sumei de control care verifică datele şi programele; concomitent se verifică şi bus-ul de date şi de adrese. La senzori se verifică dacă semnalele se încadrează în limitele normale ale valorilor lor şi se pun în evidenţă scurtcircuitele şi întreruperile. Verificarea elementelor de acţionare se poate face prin intermediu! valorii maxime a curentului în timpul comenzii. Atunci când este delectată o defecţiune, informaţia este stocată în memorie sub forma unui număr corespunzător codului de defecţiuni conceput de constructor. în acelaşi timp, la tabloul de bord este activat un avertizor optic sau sonor şi este afişată defecţiunea produsă. Funcţiunile de diagnosticare la bord pot fi activate şi manual prin comanda transmisă controlerului de a intra în modul de diagnosticare. Atunci când se produce o defecţiune (semnalizată prin codul corespunzător ei) trebuie urmărită o anumită procedură pentru a o localiza, procedură prezentată de regula sub forma unei organigrame de diagnosticare a automobilului. In acest scop se măsoară tensiunea de ieşire din senzorul de oxigen: dacă ea este mai mică decât 0,37V sau mai mare decât O,57V, trebuie să fie verificate cablurile. Dacă tensiunea se încadrează între cele două valori, trebuie să se verifice dacă defectul se situează la nivelul senzorului de oxigen sau la unitatea de comandă. Pentru aceasta se cuplează conductorii ce vin de la sondă la intrarea în dispozitivul de comandă, simulându-se un scurtcircuit al senzorului şi se măsoară din nou tensiunea. Dacă ea este mai mică decât 0,05 V, defecţiunea se situează la nivelul senzorului, iar în caz contrar dispozitivul de control este defect şi trebuie înlocuit. Schema logică a defecţiunilor de diagnosticare este prezentată în figura 1.15.

89 In acest scop se măsoară tensiunea de ieşire din senzorul de oxigen: dacă ea este mai mică decât 0,37V sau mai mare decât 0,57V, trebuie să fie verificate cablurile. Dacă tensiunea se încadrează între cele două valori, trebuie să se verifice dacă defectul se situează la nivelul senzorului de oxigen sau la unitatea de comandă. Pentru aceasta se cuplează conductorii ce vin de la sondă la intrarea în dispozitivul de comandă, simulându-se un scurtcircuit al senzorului şi se măsoară din nou tensiunea. Dacă ea este mai mică decât 0,05 V, defecţiunea se situează la nivelul senzorului, iar în caz contrar dispozitivul de control este defect şi trebuie înlocuit. Schema logică a defecţiunilor de diagnosticare este prezentată în figura Subsistemele de control electronic, care echipează în număr tot mai mare automobilele moderne, operau până de curând cu precădere în mod independent. Având însă în vedere ca toate aceste subsisteme sunt cuplate prin intermediul automobilului însuşi, activităţile de control dintrun sistem de control oarecare pot genera interferenţe nedorite în celelalte subsisteme. Pentru a evita astfel de efecle trebuie introdus suplimentar un element de optimizare a controlului care să opereze împreună cu subsistemele existente. Se ajunge astfei la un sistem cuprinzând mai multe microcomputere distribuite în diferite zone ale structurii automobilului. Există tipuri de legături de comunicaţie care permit nu numai comunicarea între subsistemele electronice de control, dar susţin şi prelucrarea informaţiilor în paralel de către controlerii distribuiţi îo structura automobilului. Ele oferă mecanismele de bază pentru sincronizarea proceselor şi manipularea corectă a datelor. Pentru fiecare mesaj este creat un obiect de comunicare care cuprinde următoare: - identificatorul, precizând numele şi ruta mesajului; - segmentul de control, conţinând toata informaţia de control; - segmentul de date, numărând de la 0 la 8 bytes.

90 în figura 1.16 este prezentată amplasarea unui astfel de reţele în structura unui autoturism. Componentelor care asigură funcţionarea după criterii de optimizare a sistemelor automobilului, li se alătură elementul de control al diagnosticării. Pentru a vedea cum funcţionează o astfel de reţea, se consideră cazul mai simplu al grupului moto-propulsor prevăzut cu trei subsisteme electronice separate: - pentru controlul motorului; - pentru controlul transmisiei; - pentru controlul operaţiunilor de diagnosticare (figura 1.17). Aceste subsisteme comunică între ele prin intermediul magistralei CAN-bus care primeşte :

91 - informaţii privind regimul de deplasare a automobilului şi rapoartele de transmitere utilizate, presiuni în sistemele de acţionare, turaţie, temperaturi etc. (de la controlul transmisiei); - informaţii privind sarcina şi turaţia motorului, temeperaturi, presiuni, debite, curenţi, tensiuni etc. (de la controlul motorului); - semnale standard de testare (de la-controlul diagnosticării). Fiecare subsistem de control îşi culege informaţiile de care are nevoie din magistrala comună, conform unui protocol de priorităţi, la momentele disponibile şi le prelucrează oferind rezultatele, tot prin intermediul CAN, celorlalte subsisteme de control ce ar putea fi interesate. Avantajul principal al unui astfel de sistem de control descentralizat constă într-o disponibilitate superioară a întregului sistem în cazul apariţiei unor defecte. De exemplu, în cazul defectării calculatorului care controlează transmisia, aceasta va fi cuplată automat în treapta superioară. Automobilul rămâne operaţional, deşi cu o funcţionalitate degradată. Contrar situaţiei unui sistem centralizat, controlul motorului nu va fi cu nimic afectat. 54. Caracterizaţi încercările de omologare sau de tip ale autovehiculelor 55. Care sunt cerinţele şi etapele impuse încercărilor autovehiculelor Etapele necesare a fi parcurse pentru încercarea unui autovehicul sunt: a. Întocmirea programului de încercări: Programul general de încercări este de obicei impus prin standarde sau norme interne instituţiei care efectuează lucrările, organizatorilor desfăşurării acestora le revine obligaţia de a elabora un program detaliat care să asigure o eficienţă maximă a încercărilor. Programul de încercare trebuie să cuprindă: - Obiectivele încercării; - Fazele de încercare prezentate în ordine cronologică cu precizarea obiectivelor parţiale specifice fiecărei faze şi a termenelor de execuţie; - Detalierea fiecărei faze de încercare, enumerarea în amănunt a lucrărilor specifice, a locurilor, traseelor, poligoanelor sau standurilor de încercare şi a termenelor de execuţie; - Cerinţele de mediu necesare efectuării încercărilor; - Regimurile de încercare avute în vedere în timpul probelor, sarcina utilă a autovehiculelor la care se execută proba, regimul de viteză, etc.; - Numărul parametrilor cercetaţi, complexitatea încercărilor şi numărul de repetări a experimentelor; - Precizia de măsurare a parametrilor determinaţi prin încercări, care trebuie să fie în concordanţă cu valorile recomandate prin documentaţia tehnică şi prin standardele naţionale şi internaţionale; - Aparatura de măsurare, achiziţie a datelor şi de prelucrare a acestora, care trebuie să permită o apreciere rapidă, dacă este posibil în timp real a rezultatelor pentru a aprecia reuşita încercării şi dacă este cazul necesitatea reluări parţiale sau totale a probei cu menţinerea sau schimbarea metodicii de încercare; - Responsabilităţile care revin părţilor contractante şi/sau colaboratorilor pentru asigurarea materială a încercărilor; - Responsabilităţile care revin individual personalului de încercare; - Condiţiile specifice încercărilor pe stand, dacă este cazul; - Numărul de produse încercate; b. Alegerea, recepţia şi pregătirea autovehiculelor pentru încercări Această etapă cuprinde următoarele faze: - controlul stării tehnice a autovehiculului încercat, respectiv recepţionarea autovehiculului pentru încercare;

92 - întocmirea specificaţiei tehnice a autovehiculului; - etalonarea şi instalarea aparatelor de măsurare, stocare şi prelucrare a datelor; - stabilirea metodologiei de încercare în conformitate cu normele şi standardele în vigoare. c. Alegerea şi pregătirea aparaturii de măsurare Numărul şi complexitatea aparaturii necesare încercărilor depinde în principal de: - tipul încercării - condiţiile de încercare - gradul de utilare al laboratorului care urmează să efectueze cercetarea experimentală. d. Alegerea şi pregătirea traseelor de măsurare 56. Cum se poate măsura momentul motor al motoarelor de autovehicul 57. Ce metode de măsurare a consumului de combustibil al motorului se folosesc 58. Care sunt principalele obiective urmărite la încercarea transmisiei cardanice 59. Definiţi caracteristica de economicitate a unui autovehicul 60. Descrierea şi funcţionarea strungurilor normale Strungurile normale se utilizează la strunjirea longitudinală, plană, conică, la filetare, găurire şi la alte lucrări speciale, în măsura în care ele sunt înzestrate cu echipamentul auxiliar necesar. Cu o serie de perfecţionări de ordin cinematic şi constructiv aduse într-o lungă perioadă de evoluţie a construcţiei strungurilor, forma actuală a strungurilor normale permite executarea unor lucrări variate, inclusiv acelea de filetare, ceea ce justifică denumirea ce li se atribuie încă de strunguri universale. Strungurile normale se utilizează de preferinţă în sculării, ateliere de mentenanţă şi în general la agenţii economici cu o producţie individuală variată, iar la agenţii economici mari cu o producţie de serie ca maşină compensatoare în cazul aglomerării lucrărilor într-un anumit sector. În funcţie de posibilităţile de prelucrare a unor piese cu dimensiuni foarte variate, este indicată împărţirea strungurilor normale, potrivit mărimii acestora, în strunguri mici, mijlocii şi grele. La strungul normal (fig.1), mişcările necesare operaţiilor de strunjire se realizează cu mecanismele cutiei de viteze din păpuşa fixă 1, prin care de la motorul electric 2 de acţionare se transmite mişcarea de aşchiere de rotaţie I, piesei de prelucrat şi la un cărucior 3, care execută mişcarea de avans rectilinie în direcţia longitudinală II odată cu cuţitul. Piesele scurte se fixează în dispozitivul de prindere 4 al arborelui principal, iar cele lungi între vârful păpuşii fixe şi acela al păpuşii mobile 5. Pentru manevrarea uşoară a maşinii, ansamblurile se dispun pe batiul (patul) 6 sprijinit pe două sau mai multe picioare 7, în aşa fel încât operatorul uman are la stânga sa păpuşa fixă, la dreapta păpuşa mobilă, iar între acestea se deplasează liber sania principală 8 a căruciorului, pe ghidajele orizontale 9 ale batiului.

93 Fig.1 Strungul normal Mişcarea de avans transversal III, la strujirea plană sau la retezare, o execută sania transversală 10 pe ghidajul în formă de coadă de rândunică al saniei principale, acţionarea făcându-se prin şurubul conducător 11. Căruciorul este acţionat prin intermediul axului avansurilor 12 la strunjirea obişnuită şi prin şurubul conducător 13, la filetare. Cuţitul, împreună cu sania portcuţit 14, cu posibilitatea de rotire, execută de obicei mişcarea de avans în direcţie longitudinală sau după o direcţie înclinată faţă de axa vârfurilor, la strunjirea conică. La unele strunguri, mai vechi, reglarea mărimii avansurilor se efectuează cu roţile de schimb de la lira 15 sau cutia de filete 16; la cele de generaţii mai noi, numai prin comutările mecanismelor din cutia de filete 16. Dimensiunile caracteristice ale strungurilor normale reprezintă dimensiunile maxime ale cilindrului care se poate strunji, adică diametrul şi lungimea lui. În prezent, înălţimea vârfurilor deasupra planului orizontal, determinat de ghidajele batiului, începe să piardă din importanţă, odată cu introducerea pe scară largă a ghidajelor prismatice, deoarece această distanţă nu determină cu precizie diametrul maxim de strunjire al piesei. Pentru motivul arătat, această caracteristică a fost înlocuită, dându-se întâietate diametrului liber de trecere D p al piesei deasupra batiului şi diametrului de trecere D c deasupra căruciorului. În concluzie, strungurile sunt caracterizate prin trei dimensiuni principale : distanţa maximă între vârfuri, L [mm]; diametrul maxim de strunjire deasupra batiului, D p [mm]; diametrul maxim de strunjire deasupra căruciorului, D c [mm]. 61. Descrierea şi funcţionarea maşinilor de frezat universale Maşina se compune din placa de bază 1 (fig. 1), pe care este aşezat corpul maşinii 2. Pe partea din faţă a corpului sunt prevăzute ghidajele verticale 3, în lungul cărora se deplasează consola 4. Acţionarea consolei în sens vertical se face prin intermediul şurubului 5, care serveşte şi drept sprijin al acesteia. Pe consolă sunt prevăzute ghidajele orizontale 6, perpendiculare pe cele verticale 3. În lungul lor se deplasează în sensul săgeţii III, sania transversală 7, iar pe aceasta din urmă, în sens longitudinal II, masa de lucru 8. Masa 8 execută deci trei mişcări în trei direcţii perpendiculare una pe alta, asigurând avansul piesei într-una din direcţiile dorite. Mişcarea de aşchiere I o execută freza montată pe dornul port-freză 12. Dornul port-freză este antrenat de arborele principal 9 şi susţinut la celălalt capăt de lagărul 11 al braţului suport 10.

94 Fig.1 Maşină de frezat universală Executarea unor operaţii de frezare ca: prelucrarea danturii înclinate, frezarea canalelor elicoidale şi altele nu este posibilă pe maşinile de frezat orizontale. Pentru aceste lucrări, maşina trebuie să aibă mişcări de reglare suplimentare, care îi dau caracterul de maşină de frezat universală. Se disting două tipuri de maşini de frezat universale : - cu mişcarea suplimentară dată de masă; - cu mişcarea suplimentară dată de sculă. Maşina de frezat cu masă pivotantă este tipul cel mai răspândit şi se deosebeşte de maşina de frezat orizontală prin aceea că masa de lucru poate fi rotită cu un anumit unghi faţă de poziţia sa normală (perpendiculară pe ghidajele transversale). În acest scop, între sania transversală 7 şi masa de lucru 8 se interpune placa pivotantă 13. Aceasta este prevăzută la partea inferioară cu un disc gradat pentru citirea unghiului de rotire, iar la partea superioară, cu ghidaje în lungul cărora se deplasează masa 8. Masa împreună cu placa 13, poate fi rotită (săgeata V) într-un sens sau altul, de obicei cu câte 45 o. Pivotarea mesei în plan orizontal este o mişcare de reglare; poziţia ei în timpul lucrului se blochează. 62. Tehnologia de fabricaţie a arborelui cu came materiale, semifabricate, condiţii tehnice, etapele procesului tehnologic de prelucrare mecanică. Arborele cu came are rolul de a comanda deschiderea şi închiderea supapelor în concordanţă cu desfăşurarea ciclului de lucru în fiecare cilindru al motorului autovehiculelor. De asemenea el acţionează şi diferite subansamble montate pe motor, cum ar fi: pompa de benzină, pompa de ulei, pompa de injecţie, etc. Materialele din care se execută arborii cu came: oţel (carbon de calitate sau uşor aliate cu Cr, Mn, Si şi uneori Ni, de cementare sau de îmbunătăţire) ; fontă (fontă cenuşie aliată turnată în coji, fontă specială, fontă cu grafit nodular) Semifabricate: Semifabricatele pentru arborii cu came se obţin prin: forjare şi turnare. Condiţii tehnice:la prelucrarea arborelui cu came se impun cerinţe riguroase referitoare la execuţia camelor şi a fusurilor, la calitatea suprafeţelor prelucrate şi duritatea acestora.

95 Tehnologia de prelucrare mecanică a arborilor cu came - la execuţia arborelui cu came, indiferent de varianta constructivă, trebuie prelucrate camele, fusurile de sprijin, precum şi unele elemente secundare (roata dinţată, excentric etc). Deoarece raportul dintre lungimea şi diametrul arborelui este mare, iar rigiditatea lui este mică, la prelucrare este necesară sprijinirea suplimentară a acestuia. Pentru a evita răsucirea arborelui în timpul prelucrării este bine ca antrenarea să se facă central sau bilateral. Deoarece în cursul operaţiilor de prelucrare rezultă deformări inevitabile, se prevăd şi operaţii de îndreptare (redresare) pe prese. Camele se prelucrează prin copiere după şablon sau după arbori cu came etalon pe maşini specializate, fiind necesare operaţiile de strunjire, rectificare şi superfinisare. În cazul unor semifabricate precise, prelucrarea camelor se face direct prin rectificare. Etapele principale ale procesului tehnologic, la prelucrarea mecanică a arborelui cu came sunt: alegerea şi prelucrarea bazelor de aşezare; strunjirea suprafeţelor cilindrice, a suprafeţelor frontale şi a camelor; operaţii de rectificare ;operaţii de control. 63. Tehnologia de fabricaţie a cămăşilor de cilindru uscate - materiale, semifabricate, condiţii tehnice, tratamente de suprafaţă, etapele procesului tehnologic de prelucrarea mecanică. Cămaşile de cilindru sunt organe ale motorului autovehiculelor în interiorul cărora se realizează ciclul motor. Acest organ de maşină se află sub acţiunea forţei de presiune a gazelor şi a tensiunilor termice, suprafaţa de lucru a cămăşii de cilindru fiind supusă unui intens proces de uzare. Aceste condiţii de funcţionare impun cămăşii de cilindru următoarele cerinţe: rezistenţă mecanică ridicată la acţiunea gazelor, rezistenţă la uzare, rezistenţă la coroziune a suprafeţei de lucru în contact cu gazele şi a suprafeţei exterioare în contact cu mediul de răcire, asigurarea etanşeităţii la gazele din interior şi a lichidului de răcire în exterior. Materiale : Materialul cămăşii de cilindru trebuie să asigure rezistenţă la solicitări dinamice şi mai ales la uzură, ţinând seama că funcţionează în condiţii de frecare deosebit de nefavorabile. Materialul cel mai utilizat la realizarea cămăşilor de cilindru este fonta cenuşie aliată cu crom care asigură o rezistenţă ridicată la uzură. Fiind piese cu pereţi subţiri, care după turnare se răcesc rapid, se măreşte conţinutul de Si (1,8-2,2%) care favorizează grafitizarea şi conţinutul de P (0,3-0,9 %) pentru mărirea fluidităţii. Semifabricate: Procedeul cel mai modern cu o mare aplicabilitate este turnarea centrifugală pe maşini de turnat cu mai multe posturi. Cămăşile de cilindru se mai pot turna în forme metalice, turnarea făcându-se în poziţie verticală. Adaosurile de prelucrare sunt în funcţie de mărimea cămăşii de cilindru şi procedeul de turnare ales şi au valori începând de la 3-5 mm. Condiţii tehnice: La fabricarea cămăşilor de cilindri pentru semifabricat se prescriu condiţii privind respectarea compoziţiei chimice, iar pentru piesa finită condiţii referitoare la precizia dimensională, forma geometrică, rugozitatea suprafeţei interioare şi a gulerelor de centrare. De asemenea se mai prescriu condiţii de duritate şi alte caracteristici ale straturilor superficiale obţinute prin tratamente termochimice, precum şi condiţii de verificare la etanşeitate prin probe de presiune. Etapele principale ale procesului tehnologic de prelucrarea mecanică pentru cămăşile de cilindru sunt: alegerea şi prelucrarea bazelor de aşezare;prelucrarea suprafeţelor exterioare ;prelucrarea suprafeţei interioare;control final; proba de presiune. 64. Tehnologia de fabricaţie a pistoanelor- proces tehnologic tip de prelucrare mecanică a pistonului aparţinând unui motor cu aprindere prin compresie. Materiale: Având în vedere condiţiile funcţionale ale pistonului, aceste organe de maşini se execută din aliajele de aluminiu s-au dovedit ca fiind cele mai satisfăcătoare, datorită calităţilor pe care le au: conductivitate termică ridicată; densitate mică; proprietăţi antifricţiune superioare.

96 După conţinutul elementelor de aliere, aliajele de aluminiu pentru pistoane se împart în două grupe: aliaje pe bază de siliciu Al-Si-Cu-Mg-Ni; aliaje pe bază de cupru Al-Cu-Ni-Mg. Semifabricate: La executarea pistoanelor semifabricatele se obţin prin: turnare în cochilă sau matriţare. Turnarea în cochile este procedeul cu cea mai mare aplicabilitate deoarece asigură o structură cu granulaţie fină şi caracteristici mecanice ridicate. Matriţarea pistoanelor din aliaje de aluminiu asigură rezistenţă mai mare şi uniformă a semifabricatelor, faţă de cele turnate la un preţ de cost mai ridicat. Etapele procesului tehnologic de prelucrare mecanică sunt: alegerea şi prelucrarea bazelor de aşezare; prelucrarea suprafeţelor exterioare; prelucrarea alezajului pentru bolţ; operaţii de găurire şi frezare; sortarea pe grupe masice şi dimensionale; operaţii de control. 65. Tehnologia de fabricaţie a bielelor- materiale, semifabricate, condiţii tehnice, etapele procesului tehnologic de prelucrarea mecanică. Biela este organul mecanismului motor care transmite forţa de presiune a gazelor, de la piston la arborele cotit şi serveşte la transformarea mişcării alternative de translaţie a pistonului în mişcare de rotaţie a arborelui cotit. Biela este solicitată în timpul funcţionării de sarcini variabile determinate de forţa de presiune a gazelor şi de forţele de inerţie. În anumite perioade de funcţionare a motorului, solicitările la care este supusă biela au un caracter de şoc. Materiale: Cel mai adecvat material pentru bielele motoarelor de autovehicule este oţelul de îmbunătăţire, cu conţinut mediu de carbon (0,35...0,45%). Se utilizează în acest scop oţelul carbon de calitate, oţelurile aliate (crom, mangan, molibden, nichel, vanadiu). Cu aplicabilitate limitată se încearcă utilizarea fontei maleabile cu structură perlitică şi tratată termic. În cazuri deosebite, pentru motoare de turaţie mare, bielele se execută din aliaje speciale de aluminiu care sunt mai uşoare, însă mult mai scumpe faţă de cele din oţel. Semifabricate: Asigurarea unei rezistenţe înalte la oboseală se realizează printr-o forjare corectă a metalului cu o repartizare corespunzătoare a fibrelor în semifabricat şi prin metode speciale de durificare a straturilor superficiale ale corpului bielei (ecruisarea cu alice). Semifabricatele pentru bielă se pot executa în două variante: corpul bielei şi capacul se execută independent constituind două piese separate ; corpul şi capacul bielei fac corp comun, orificiul capului bielei are o formă eliptică, urmând ca în cursul procesului tehnologic de prelucrare mecanică, să aibă loc separarea capacului. Etape de prelucrare mecanică a bielelor sunt: alegerea şi prelucrarea bazelor de aşezare, respectiv a suprafeţelor frontale plane; prelucrarea alezajelor din capul şi piciorul bielei; prelucrarea suprafeţelor plane de separaţie ale capului şi capacului bielei; prelucrarea găurilor pentru şuruburile bielei; prelucrarea definitivă a alezajelor ;ajustarea şi sortarea bielelor pe grupe masice; operaţii de control. 66. Principiul de funcţionare al ambreiajului mecanic. Ambreiajul este inclus în transmisia automobilului în scopul compensării principalelor dezavantaje pe care le are motorul cu ardere internă, ca sursă energetică în tracţiunea autovehiculelor. Aceste dezavantaje sunt caracterizate de imposibilitatea pornirii sub sarcină, existenţa unei zone de instabilitate funcţională şi mersul neuniform al arborelui cotit. Principiul de funcţionare al ambreiajelor mecanice constă în acţiunea forţelor de frecare are apar între două sau mai multe perechi de suprafeţe sub acţiunea unei forţe de apăsare. Principalele părţi componente ale unui ambreiaj mecanic sunt : partea conducătoare ; partea condusă ; mecanism de acţionare, fig.1.2.

97 Fig.1.2 Părţile componente ale unui ambreiaj mecanic Partea conducătoare a ambreiajului este solidară la rotaţie cu volantul motorului, iar partea condusă cu arborele primar al cutiei de viteze. Pe volantul 1 al motorului este apăsat discul condus 6 de către discul de presiune (conducător) 2 datorită forţei dezvoltate de arcurile 3. Discul condus se poate deplasa axial pe canelurile arborelui primar 7 al cutiei de viteze. Pentru a mări coeficientul de frecare, discul condus este prevăzut cu garnituri de frecare. Discul de presiune 2 este solidar la rotaţie cu volantul 1 prin intermediul carcasei 5. În fig.1.2 ambreiajul este prezentat în stare cuplată. Astfel, când se apasă asupra pedalei 12 a mecanismului de acţionare a ambreiajului, forţa se transmite prin tija 10 şi furca 9 la manşonul rulmentului de presiune 8 care va apăsa capetele interioare ale pârghiilor de debreiere 4, iar acestea se vor roti în jurul punctului de articulaţie de pe carcasă. In felul acesta, pârghiile de debreiere deplasează discul de presiune spre dreapta, comprimând arcurile 3. În acest caz, dispare apăsarea dintre discuri şi volant, deci şi forţa de frecare, iar momentul motor nu se transmite mai departe. Cuplarea ambreiajului se realizează prin eliberarea progresivă a pedalei de acţionare. Discul de presiune sub acţiunea arcurilor va apăsa treptat discul de fricţiune (condus) pe volant. Atât timp cât forţa de apăsare este redusă, forţa de frecare care ia naştere este mică iar suprafeţele de frecare vor patina. În această situaţie se transmite numai o parte din puterea motorului, restul transformându-se în căldură. La eliberarea completă a pedalei de acţionare, forţa de apăsare dezvoltată de arcurile de presiune este suficient de mare pentru ca forţa de frecare ce ia naştere între discul de fricţiune şi volant pe de o parte, respectiv discul de presiune pe de altă parte să solidarizeze partea condusă de cea conducătoare, iar momentul motor să fie transmis în întregime. La cuplarea bruscă a ambreiajului, solicitările transmisiei pot depăşi de 3 4 ori valoarea corespunzătoare momentului maxim al motorului, datorită faptului că pe lângă forţele elastice dezvoltate de arcurile de presiune vor apărea şi forţele de inerţie, la contactul discului de presiune cu discul condus. 67. Părţi componente ale cutiilor de viteză în trepte cu arbori cu axe fixe părţi componente, soluţii de cuplare a treptelor cu angrenare permanentă şi mufe de cuplare simple. Cutiile de viteze în trepte, cu arbori cu axe fixe sunt cele mai răspândite la automobile, deoarece aceste tipuri sunt simple din punct de vedere constructiv. Părţile principale ale unei cutii de viteze în trepte sunt: - mecanismul reductor sau cutia de viteze propriu-zisă; - mecanismul de acţionare: - mecanismul de acţionare propriu-zis; dispozitivul de fixare a treptelor; dispozitivul de zăvorâre a treptelor. Soluţii constructive de cuplare a treptelor cu mufe de cuplare simple- soluţia se aplică în cazul roţilor dinţate permanent angrenate. Roţile dinţate 1 şi 3 (fig.2.1 a) se rotesc liber pe arborele S şi sunt în angrenare permanentă cu roţile 2 şi 4 fixate pe arborele P. Mufa de cuplare m se compune dintr-un manşon 5 (solidar la rotaţie cu arborele S) şi dintr-o coroană culisantă 6, prevăzută cu o dantură prin care se solidarizează cu manşonul de ghidare. Cuplarea treptelor se obţine prin deplasarea coroanei culisante 6, spre stânga sau spre dreapta până când dantura sa interioară se va cupla cu dantura auxiliară d a roţii 1 respectiv 3. O soluţie asemănătoare se întâlneşte la cutiile de viteze AK de pe automobilele MAN. În fig. 2.1 b, roata dinţată 1 fixată pe

98 arborele P se află în angrenare permanentă cu roata dinţată 2, prevăzută cu dantură frontală d 2 şi montată liber pe arborele 5. Prin deplasarea mufei de cuplate 3 pe canelurile arborelui S dantura d 1, va cupla cu dantura d 2 şi va solidariza roata 2 cu arborele 5. Fig.2.1 Cuplarea treptelor cu mufe de cuplare simple La această soluţie, apar şocuri de cuplare, acestea fiind preluate de danturile auxiliare ale roţilor şi mufei. Datorită faptului că la cuplare toţi dinţii mufei vin în contact în acelaşi timp, uzura va fi mai redusă. Acest sistem de cuplare se utilizează de obicei la treptele superioare ale cutiilor de viteze, existând soluţii la care toate treptele se obţin prin roţi dinţate angrenate permanent (cutiile de viteze cu doi arbori), cu excepţia treptei de mers înapoi. Nici această variantă nu elimină şocurile la schimbarea treptelor, ci doar le deplasează de dantura roţilor dinţate la dantura mufei. Datorită faptului că toţi dinţii mufei vin în contact în acelaşi timp, uzura va fi mai mică deoarece sarcina pe un dinte este mult mai redusă. Această soluţie nu exclude necesitatea egalizării vitezelor unghiulare ale arborelui şi pinionului înainte de cuplarea treptelor. Un dezavantaj suplimentar îl constituie mărirea momentului de inerţie al pieselor care suferă accelerări sau decelerări la schimbarea treptelor. 68. Punte din spate motoare destinaţie, părţi componente, condiţii impuse, clasificare, scheme de punţi motoare utilizate la automobile. Destinaţie: are rolul de transmite momentul motor de la transmisia longitudinală la roţile motoare şi forţele verticale de la cadrul caroseriei la roţile motoare ale automobilului. Părţi componente ale punţii din spate motoare: transmisia principală, diferenţial, arbori planetari, transmisie finală,carter. Condiţiile impuse punţi din spate: să aibă dimensiuni de gabarit cât mai reduse în scopul unei gărzi la sol cât mai mari; să aibă o funcţionare silenţioasă; întreţinerea să fie cât mai simplă; să prezinte o durată de funcţionare mare. Clasificarea punţilor din spate motoare din punct de vedere constructiv: punţi rigide şi punţi articulate. Punţile rigide se folosesc la autocamioane, autobuze şi la autoturisme, iar cele articulate la unele tipuri de autoturisme. În fig.3.1 sunt prezentate scheme de punţi motoare utilizate la automobile. a - soluţie utilizată la automobilele obişnuite; b - soluţie utilizată la autocamioane grele;

99 Fig.3.1 Scheme cinematice de punţi motoare utilizate la automobile I - transmisie principală; 2 - diferenţial; 3 - arbori planetari; 4 - transmisie finală.; 5 - carter; 6 - roţi motoare. 69. Transmisia principală simplă- destinaţie, construcţie, funcţionare. Destinaţie- Transmisia principală, întâlnită şi sub denumirea de angrenaj principal, multiplică şi transmite momentul motor de la arborele longitudinal la diferenţial, în cazul automobilelor organizate după soluţia clasică şi de la arborele secundar al cutiei de viteze la diferenţial, la automobilele organizate după soluţia totul în spate sau totul în faţă. Construcţie - la transmisiile principale simple şi la primul angrenaj al transmisiilor principale duble sau complexe se utilizează angrenaje : cu roţi dinţate conice, hipoide sau melc-roată melcatä. Celelalte angrenaje ale transmisiilor principale, (inclusiv transmisiile principale ale automobilelor cu motorul dispus transversal) sunt cu roţi dinţate cilindrice cu axe fixe sau mobile (grupuri planetare), fig.3.1. Fig. 3.1 Schema cinematică de organizare a transmisiei principale simple Funcţionare: Pinionul de atac 2, montat prin lagäre cu rulmenţi în carterul 4, este permanent în angrenare cu coroana dinţată 3, montată prin şuruburile 6 pe carcasa diferenţialului 7. Fluxul de putere al motorului este primit de pinion de la transmisia longitudinală, prin flanşa 9, şi transmis de la angrenajul conic 2 3, prin intermediul diferenţialului 7, arborilor planetari 5 şi Arbori planetari destinaţie, solicitări, scheme de montaj în carterul punţii motoare. Destinaţie: Arborii planetari servesc la transmiterea momentului motor de la diferenţial la roţile motoare sau la pinioanele conducătoare ale transmisiei finale. În funcţie de modul de montare a arborilor planetari în carterul punţii motoare, ei se împart în: descărcaţi, semiîncărcaţi, încărcaţi. Arborii planetari descărcaţi, fig.5.1a sunt solicitaţi numai la torsiune de către momentul M r. În acest caz, butucul roţii motoare se montează prin intermediul a doi rulmenţi conici 2 şi 3 pe trompa 1 a carterului punţii din spate. In această situaţie, solicitarea la încovoiere este preluată numai de carterul punţii Cotoare. Soluţia cu arborii planetari descărcaţi se utilizează la autocamioane şi autobuze. Arborii planetari semiîncărcaţi, fig.5.1b se montează printr-un singur rulment 2 dispus între butucii roţii şi carterul punţii motoare 1. Aceşti arbori sunt solicitaţi la torsiune de momentul M r şi parţial la încovoiere de forţa Y 2. Momentul încovoietor dat de această forţă este preluat atât de arborele planetar, cât şi de carterul punţii din spate. Momentele încovoietoare ale forţelor F r şi Z 2 sunt preluate de carter dacă dacă roata se află în acelaşi plan cu rulmentul 2; în caz contrar, momentele sunt preluate parţial şi de arborele planetar. Această soluţie se utilizează la autoturismele mai mari şi la autocamioanele uşoare.

100 Arborii planetari încărcaţi, fig.5.1c se sprijină printr-un singur rulment 2, montat între arbore şi carterul punţii motoare. Aceşti arbori sunt solicitaţi atât la răsucire de momentul M r, cât şi la încovoiere de forţele F 2, Z 2, Y 2. Soluţia se utilizează în special la autoturisme. Fig.5.1 Scheme de montare a arborilor planetari în carterul punţii motoare M r moment motor la roată; F r forţa la roată; Y 2 reacţiunea transversală a căii; Z 2 reacţiunea normală a căii 71. Construcţia sistemului de direcţie. Pentru a se schimba direcţia automobilului, conducătorul acţionează asupra volanului 1, fig. 6.1 care transmite mişcarea prin intermediul axului 2, la melcul 3, care angrenează cu sectorul dinţat 4. Pe axul sectorului dinţat se află levierul de direcţie (comandă) 5, care este în legătură cu bara longitudinală de direcţie (comandă) 6. Prin rotirea sectorului dinţat, deci şi a levierului de direcţie, bara longitudinală de direcţie va avea o mişcare axială care depinde de sensul de rotaţie a sectorului dinţat. Fig.6.1 Părţi componente ale sistemului de direcţie Prin deplasarea axială a barei longitudinale de direcţie, braţul fuzetei 11 va roti fuzeta 9 în jurul pivotului 10 şi o dată cu ea şi roata din stânga. Legătura care există între fuzeta 9 şi fuzeta 13, prin intermediul levierelor 8 şi 14 şi bara transversală de direcţie 7, va produce rotirea fuzetei 13. Patrulaterul format din puntea propriu-zisă 12, levierele fuzetelor 8 şi 14 şi bara transversală de direcţie 7 se numeşte trapezul direcţiei. Volanul de direcţie este realizat, în general, din material plastic cu armătură metalică având forma circulară cu 1-3 spiţe. Axul volanului este format dintr-o bucată sau din două bucăţi, legate între ele printr-o articulaţie cardanică, în general rigidă. Soluţia din două bucăţi se foloseşte atunci când caseta de direcţie nu se află pe direcţia axului volanului. Elementele componente ale sistemului de direcţie se împart în două grupe, în funcţie de destinaţia lor :

101 mecanismul de acţionare sau comandă a direcţiei, care serveşte la transmiterea mişcării de la volan la levierul de direcţie; transmisia direcţiei, cu ajutorul căreia mişcarea este transmisă de la levierul de direcţie la fuzetele roţilor 72. Frâne cu tamburi şi saboţi interiori- principii de funcţionare. Datorită simplităţii lor, frânele cu tambur şi saboţii interiori sunt foarte răspândite la automobile. În fig.7.1 este reprezentată schema de principiu a frânei cu tambur şi saboţi interiori a unei roţi. Solidar cu roata 1, încărcată cu sarcina G n se află tamburul 2, care se roteşte în sensul indicat pe figură cu viteza unghiulară. Saboţii 3 sunt articulaţi în punctele 4 pe talerul frânei care nu se roteşte cu roata, fiind fix. La apăsarea pedalei 7, cama 6, prin intermediul pârghiei 8, se roteşte şi apasă saboţii asupra tamburului 2. În această situaţie, între tamburi şi saboţi apar forţe de frecare ce vor da naştere la un moment de frânare M f care se opune mişcării automobilului. Fig.7.1 Schema de principiu a frânei cu tambur şi saboţi interiori Sub acţiunea momentului M f, în zona de contact a roţii cu drumul, ia naştere reacţiunea Fr îndreptată în sens opus mişcării. Tot în zona de contact apare şi reacţiunea verticală a drumului Z r.în timpul frânării, datorită frecării care ia naştere între tambur şi garniturile de frecare ale saboţilor, energia cinetică a automobilului se transformă în căldură. În momentul opririi apăsării asupra pedalei, arcul 5 readuce saboţii în poziţia iniţială, iar frânarea încetează. 73. Elementele componente ale suspensiei autovehiculelor. Destinaţie: Suspensia unui automobil are rolul de a asigura: protecţia organelor automobilului faţă de acţiunea sarcinilor dinamice ce se transmit de la sol; stabilitatea automobilului; confortabilitatea pasagerilor şi protecţia mărfurilor transportate. Elemente componente ale suspensiei unui autovehicul sunt: elementul elastic; elementul de amortizare; elementul de ghidare. Elementul elastic serveşte la micşorarea sarcinilor dinamice date de forţele verticale, asigurând prin aceasta confortabilitatea necesară. Uneori în suspensia automobilului se introduc elemente elastice suplimentare stabilizatoare care au rolul de a micşora sau anihila influenţa mişcărilor de ruliu ce apar la viraje. Elementele de ghidare transmit componentele longitudinale şi transversale dintre roată şi drum şi momentele acestor forţe şi determină caracterul mişcării roţilor faţă de caroseria automobilului. Elementul de amortizare, împreună cu frecarea din elementul elastic al suspensiei, creează forţele de rezistenţă care amortizează oscilaţiile caroseriei şi ale roţilor, eliminând astfel fenomenul de rezonanţă. Funcţiile celor trei elemente principale ale suspensiei pot fi îndeplini de unul şi acelaşi element sau de elemente diferite. 74. Structuri autoportante pentru autovehicule.

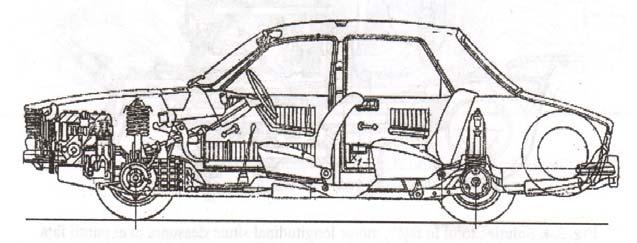

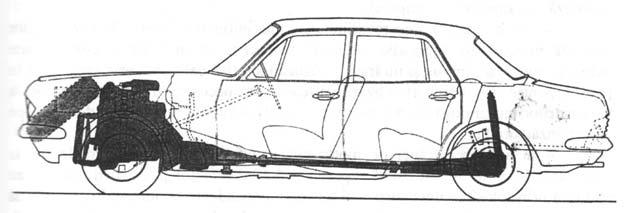

102 Caroseria este structura de rezistenţă a autovehiculului, amenajată pentru transportul şi protejarea persoanelor şi a mărfurilor, precum şi pentru instalarea unor echipamente de lucru sau utilaje, conferind acestuia, concomitent, formă estetică şi rezistenţă aerodinamică redusă. Din punct de vedere al construcţiei/modului în care sunt preluate eforturile ce apar în timpul deplasării caroseriile pot fi: neportante, fixate elastic pe cadru; în acest caz cadrul este un element distinct şi preia toate forţele ce apar în timpul deplasării autoturismului; semiportante, cu cadru integrat; în acest caz, caroseria este fixată rigid (sudată sau nituită) pe cadru, iar aceasta are o greutate redusă; caroseria poate prelua numai o parte din forţele ce apar în timpul mişcării; autoportante, care preiau toate forţele datorate deplasării automobilului; în acest caz, cadrul nu mai există ca element separat, el fiind integrat în caroserie (face corp comun cu cadrul autovehiculului). Caroseriile autoportante prezintă o serie de avantaje, care fac ca această soluţie să fie larg răspândită la ora actuală: deformaţii mai mici la răsucire, deoarece sunt mai rigide; fabricaţie în serie mai ieftină, în cazul autoturismelor mici şi mijlocii; greutate mai redusă decât în cazul caroseriilor neportante; construcţie simplă, ieftină şi uşoară; sunt mai stabile în viraje (lipsa şasiului permite coborârea podelei, fapt care poate face posibilă scăderea înălţimii autoturismului, deci a centrului de greutate). 75. Siguranţa activă la nivelul autovehiculelor. Pe lângă problemele de stil, care azi au o importanţă deosebită în realizarea unui vehicul, fiecare constructor este obligat ca la proiectarea caroseriei şi a echipamentelor interioare să ţină cont de o serie de restricţii datorate regulamentelor internaţionale şi naţionale, specifice fiecărei ţări, privind îndeplinirea condiţiilor de securitate activă (primară) şi securitate pasivă (secundară). În conformitate cu documentele FISITA (International Federation of Automotive Engineering Societies), siguranţa auto se compune, strict schematic pentru vehicule, din două mari grupe de elemente - siguranţă activă şi siguranţă pasivă. SIGURANŢA (SECURITATEA) ACTIVĂ a unui vehicul este generată de echipamentele care ajută la evitarea coliziunii (controlul tracţiunii, sistemul de iluminare şi oglinzi, sistemul de control al derapajului, ESP, asigurarea vizibilităţii, sistemele de display şi control, sistemul ABS, sistemele de ajustare a direcţiei funcţie de viteza de deplasare, suspensiile adaptive, sistemul de frânare, sistemul de monitorizare a roţilor şi presiunii din pneuri, echipamentele de curăţare a parbrizului, volan reglabil pe înălţime, sisteme de iluminare etc.). Siguranţa (securitatea) activă poate fi definită ca totalitatea sistemelor şi subsistemelor ce permit evitarea accidentelor rutiere, regăsită în: elementele de legătură cu solul ale autovehiculului, vizibilitatea de drum, informarea conducătorului, accelerare, frânare, ţinută de drum etc. Caroseria la rândul ei trebuie să aibă o serie de calităţi care privesc ergonomia postului de conducere. Ţinuta de drum, definită prin gradul de virare (subvirare, supravirare şi virare neutră), este dependentă de caracteristicile şasiului, caroseriei şi pneurilor, iar îmbunătăţirea acesteia este asociată şi cu sistemele electronice de reglare. Există un număr mare de standarde ISO referitoare la ţinuta de drum, pentru regimuri uniforme şi/sau neuniforme de mişcare, unul dintre acestea fiind adoptat şi la noi SR ISO 9816:1998. Măsurile privind siguranţa deplasării presupun soluţii pentru organele şi subansamblele automobilului care influenţează ţinuta sa de drum şi stabilitatea pe traiectoria comandată de şofer, asigurate prin: Fiabilitate ridicată a pieselor prin determinarea precisă a regimului de solicitare, îmbunătăţirea materialelor şi tehnologiei de fabricaţie, însoţită de introducerea pe automobil a unor dispozitive automate capabile să anuleze sau, cel puţin, să limiteze instantaneu efectele eventualelor avarii la organele vitale care sunt direcţia, frânele, pneurile (sistemele de direcţie, frânare şi de rulare); Stabilitate de deplasare în toate condiţiile de drum şi manevrele posibile ale automobilului, prin: sistem de direcţie care să asigure un centru unic de viraj pentru toate roţile, indiferent de elasticitatea laterală a pneurilor; sisteme de frânare cu coeficient de frecare ridicat, independent de gradul de uzură al

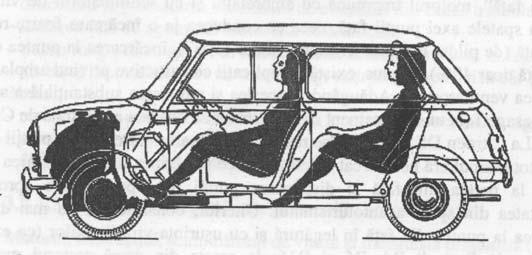

103 garniturilor de frecare şi de temperatura lor, cu dublu circuit de comandă şi repartitor de efort de frânare funcţie de sarcina pe osie, în scopul de a avea în orice situaţie posibilitatea frânării unora dintre roţi fără depăşirea aderenţei în timpul frânării; suspensie care să garanteze aderenţa pneu-sol şi, prin amortizarea bună a şocurilor, să asigure un grad de confort corespunzător exigenţelor fiziologice a organismului uman, deci să conducă la un grad minim de oboseala în pilotarea automobilului. Buna ţinută de drum în orice condiţii de deplasare (regim de demaraj, de frânare, de trecere peste obstacole) trebuie asigurată prin aderenţa maximă, ceea ce îndeamnă adoptarea unor soluţii ca tracţiune integrală, suspensie cu roţi independente la toate osiile, sistem de direcţie neinfluenţat de oscilaţiile suspensiei, sistem de frânare care să elimine riscul de patinare (dispozitive tip ASR şi ABS); 76. Siguranţa pasivă la nivelul autovehiculelor. SIGURANŢA (SECURITATEA) PASIVĂ este definită prin capacitatea autovehiculului de a proteja ocupanţii unui automobil în cazul unor coliziuni cu alte automobile sau alte obstacole, precum şi în cazul răsturnărilor. De asemenea, automobilele nu trebuie să producă răniri ale pietonilor la producerea impactului cu aceştia. Pentru aceasta suprafeţele interioare ale automobilelor cu care vin în contact ocupanţii automobilului nu trebuie să prezinte proeminenţe ascuţite şi trebuie să amortizeze şocurile, un rol însemnat revenind volanului pentru protecţia conducătorului. Se folosesc mijloace de reţinere a ocupanţilor la producerea impactului, precum şi perne (saci) gonflabile care măresc suprafaţa de contact şi micşorează şocurile (airbag-uri, care se montează frontal, dar şi lateral). Structura caroseriei şi barele de protecţie trebuie să fie astfel proiectate şi realizate încât partea centrală, celula în care se află ocupanţii automobilului, să rămână intactă, energia de impact fiind preluată de restul automobilului, care trebuie să prezinte deformaţii plastice mari pentru a diminua deceleraţia la producerea şocului. Toate aceste elemente fac obiectivul unor norme, cum sunt: STAS 6926/22-82, SR ISO 3208:1998, SR ISO 3560:1996, SR ISO 7862:1999, SR ISO 3984:1996, ISO 3784:1996, ISO/TR 10982:1998 etc. SIGURANŢA PASIVĂ a unui vehicul este formată din structura vehiculului şi din echipamentele şi sistemele care asigură protecţia pasagerilor. Din această perspectivă elementele fundamentale ale structurii autovehiculului sunt: structura de absorbţie a energiei distructive la impact; suprafeţe maleabile la contactul cu pietonii; sistemul de închidere a capotei; structura uşii destinată amortizării impactului lateral; sistemul de integritate a carburantului; compartimentul de siguranţa al ocupanţilor. Protecţia ocupanţilor are la bază: protecţia interioară pentru impact; volanul ajustabil; sistemul de protecţie a copiilor; sistemul de scaune; ancorajele ajustabile ale centurilor; centura de siguranţă, închizătoarele şi blocajele respective, limitatoare de presiune ale centurilor; dispozitive de protecţie a capului, toracelui, airbag-uri etc. 77. Soluţii de organizare a autovehiculelor (soluţia clasică, totul în faţă, totul în spate) avantaje, dezavantaje a) motor faţă, punte motoare spate b) motor faţă, punte motoare faţă c) motor spate, punte motoare spate a) Motor faţă, punte motoare spate (soluţie clasică)

104 Avantaje: - încărcări statice ale punţilor apropiate; - lungime destul de mare a părţii frontale pentru deformare şi deplasarea grupului motor în partea inferioară a torpedoului la o coliziune frontală; - solicitare redusă a suporţilor motorului sub acţiunea momentului la ieşirea din S.V.; - accesibilitate uşoară la motor; - punte faţă simplă, cu posibilitatea aplicării de diverse variante constructive; - mecanism de comandă a S.V. simplu; - se poate utiliza un S.V. cu priză directă (randament ridicat); - utilizarea unui sistem de evacuare a gazelor de lungime mare, cu silenţiozitate bună şi posibilitate de montare uşoară a convertorului catalitic; - încălzire eficace a habitaclului datorită traseului de lungime mică al aerului şi al apei. Dezavantaje: - la încărcare parţială a autoturismului, puntea motoare este relativ descărcată, ceea ce reduce capacitatea de trecere pe drum de iarnă sau umed şi creşte pericolul patinării roţilor, mai ales la viraje strânse; - regim de mişcare rectilinie mai puţin stabil decât în cazul roţilor din faţă motoare (automobilul este împins şi nu tras); - la aplicarea frânei de motor sau a frânei de serviciu moderate, la deplasarea în viraj, autoturismul supravirează; - necesitatea utilizării arborelui cardanic, ceea ce complică structura transmisiei şi reduce spaţiul din habitaclu; - restricţii pentru portbagaje; - lungime mare a automobilului, masă proprie relativ mare şi cost ridicat. b) Motor faţă, punte motoare faţă (totul faţă) Motor longitudinal, în faţa axei punţii din faţă, S.V. deasupra punţii

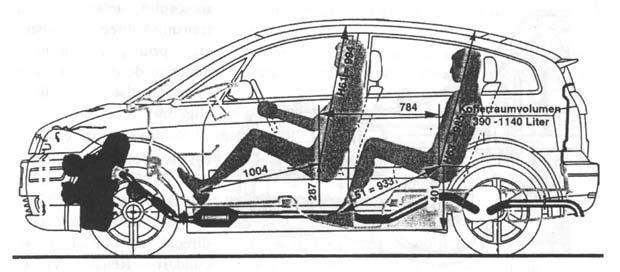

105 Motor transversal în faţa axei punţii din faţă, S.V. sub motor Motor transversal în faţa axei punţii din faţă în continuare cu ambreiajul şi S.V., transmisia principală dispusă alăturat 1 motor, 2 radiator, 3 schimbător de viteze a) Motor longitudinal, în spatele axei punţii, S.V. în faţă; b) Motor longitudinal, în faţa axei punţii, S.V. în spate; c) Motor longitudinal, în faţa axei punţii, înclinat, S.V. în spate;

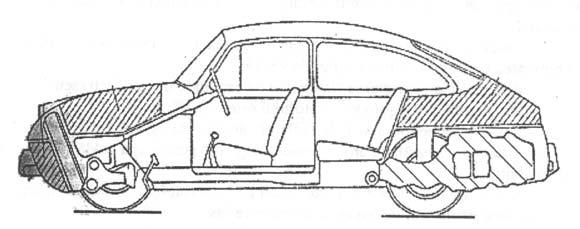

106 d) Motor longitudinal, deasupra axei punţii, S.V. lateral; e) Motor transversal, în faţa axei punţii, S.V. sub motor; f) Motor transversal, în faţa axei punţii, S.V. paralel cu motorul, în lateral; g) Motor transversal, în spatele axei punţii, înclinat către înainte, S.V. sub carter. Avantaje: - bună stabilitate a mişcării (automobilul este tras şi nu împins); - o bună capacitate de trecere pa timp de iarnă şi pe drum ud, chiar la încărcare parţială a automobilului (sarcina pe roţile motoare este relativ mare); - stabilitate bună în viraj; - sensibilitate redusă la vânt lateral; - construcţie simplă a punţii din spate; - eliminarea transmisiei cardanice (transmisie mai simplă, eliminarea unei surse importante de vibraţii şi confort mărit); - lungime redusă a fluxului de putere; - spaţiu mare al portbagajului şi zonă mare de deformare la impact din spate; - încălzire eficace a habitaclului datorită lungimii reduse a traseului apei; - sistem de evacuare a gazelor cu traseu lung, cu spaţiu suficient pentru amplasarea convertizoarelor catalitice. Dezavantaje: - la încărcare totală a automobilului, capacitatea de trecere este redusă pe drum umed, cu gheaţă şi la deplasarea în rampă; - lungimea motorului este limitată, - încărcare ridicată a sistemului de direcţie (datorită sarcinii mari pe puntea de direcţie), necesitând servodirecţie; - dificultăţi la plasarea convenabilă a casetei de direcţie; - suspensia grupului motor-transmisie este supusă unui moment mare condiţionat de raportul total de transmitere al transmisiei; - solicitări relativ mari ale suspensiei punţii din faţă; - arhitectura punţii faţă relativ complicată; - producerea unor solicitări de încovoiere a sistemului de evacuare a gazelor datorate de mişcările grupului motor-transmisie în timpul demarării şi frânării; - raza minimă de virare este limitată de unghiul maxim de bracare a roţilor condiţionat de unghiul articulaţiilor homocinetice sau cvasi-homocinetice; - uzare intensă a anvelopelor, roţile fiind în acelaşi timp de direcţie şi de tracţiune; - mecanism de comandă al S.V. complicat, a cărui funcţionare care poate fi influenţată de mişcarea grupului motor-transmisie; - solicitarea puternică a mecanismelor de frânare la roţile din faţă. c) Motor spate, punte motoare spate (totul spate) Avantaje: - capacitate mare de trecere, mai ales la urcarea rampelor; - posibilitatea realizării de acceleraţii mari la demaraj; - virare neutră la limita de stabilitate când motorul este amplasat în faţa axei punţii din spate;

107 - lungime redusă a automobilului; - construcţie simplă a punţii din faţă; - traseu scurt al fluxului de putere de la motor la roţi; - solicitări reduse ale sistemului de direcţie; - lipsa transmisiei cardanice; - consolă mică la partea din faţă; - cost redus. Dezavantaje: - stabilitate modestă a mişcării rectilinii; - supravirare accentuată când motorul este amplasat în spatele axei punţii din spate; - sensibilitate la vânt lateral; - dificultate la virarea pe sol cu aderenţă scăzută din cauza sarcinii reduse pe puntea de direcţie; - uzare intensă a pneurilor la puntea din spate; - suspensia grupului motor-transmisie este supusă unui moment mare condiţionat de raportul total de transmitere al transmisiei; - traseu lung pentru comenzile motorului şi transmisiei; - traseu redus al sistemului de evacuare a gazelor; - izolare fonică a motorului dificilă; - traseu lung al sistemului de încălzire a habitaclului; - dificultăţi în amplasarea rezervorului de combustibil într-o zonă sigură; - portbagaj mic; - dificultăţi în realizarea modelului break. 78. Caracteristica de turaţie motorului Caracteristica unui motor cu ardere internă este o reprezentare grafică a variaţiei unor mărimi sau indici de performanţă ai motorului (ca de exemplu puterea, momentul motor, consumul specific de combustibil etc.) în funcţie de un parametru de regim (turaţia, sarcina etc.) sau un parametru de reglaj (avansul la declanşarea scânteii, avansul la injecţie) considerat ca variabilă independentă. Pentru studiul dinamicii tracţiunii autovehiculelor o importanţă deosebită o are caracteristica de turaţie care prezintă dependenţa puterii efective, momentului motor efectiv, consumului orar de combustibil şi a consumului specific efectiv de combustibil în funcţie de turaţie atunci când motorul funcţionează la diferite sarcini. Performanţele dinamice maxime se obţin atunci când motorul funcţionează la sarcină totală. La motoarele cu aprindere prin scânteie (MAS) sarcina se reglează prin poziţia clapetei de acceleraţie, iar la motoarele cu aprindere prin comprimare (MAC), prin reglarea dozei de combustibil injectate în cilindru. Ca regimuri de funcţionare de referinţă la motoarele cu ardere internă se definesc: Mersul încet în gol Regimul minim de turaţie la funcţionare stabilă Regimul de moment efectiv maxim Regimul economic (consum specific efectiv minim) Regimul de putere efectivă maximă Regimul de turaţie maximă la sarcină totală Regimul de mers în gol forţat La motoarele cu aprindere prin comprimare, de obicei, creşterea puterii este limitată înaintea atingerii valorii maxime de către un dispozitiv special regulatorul limitator de turaţie. Zona de funcţionare între turaţia de intrare în acţiune a regulatorului şi turaţia maximă reprezintă ramura de regulator ; în această zonă, variaţia puterii efective şi momentului efectiv este foare abruptă într-un interval de turaţii relativ îngust, ceea ce asigură o bună stabilitate în funcţionare la variaţii mari ale rezistenţelor la înaintare.

108 P e [kw] M e [Nm] c e [g/kw h] M e max P e max M P P e [kw] M e [Nm] c e [g/kw h] M e max P e r MAS MAC c e min n min n M n ec n P n max n [rot/min] n n min n M n ec n r n max [rot/min] r În lipsa datelor furnizate de constructor, se pot avea în vedere următoarele valori: n min 0,2 n P ; n max (1,10 1,25) n P la MAS; n max r (1,05 1,12) n r la MAC. Adaptabilitatea motorului de autovehicul la tracţiune reprezintă capacitatea acestuia de a învinge rezistenţe la înaintare cât mai mari prin posibilităţi proprii, mărind momentul motor la scăderea turaţiei datorată creşterii rezistenţelor exterioare. Se defineşte coeficientul de adaptabilitate al motorului:. (5.18) Elasticitatea motorului de autovehicul reprezintă capacitatea acestuia de a realiza, prin domeniul său de turaţii în regim stabil de funcţionare, o gamă cât mai largă de viteze de deplasare fără a fi necesară modificarea raportului de transmitere al schimbătorului de viteze. Se defineşte coeficientul de elasticitate al motorului:. (5.19) Valori orientative pentru c a şi c e sunt date în tabelul următor: Tip motor c a C e MAS 1,10 1,25 0,45 0,65 MAC 1,05 1,15 0,55 0,75 Tot cu caracter informativ, se precizează domeniile pentru valorile reprezentative ale turaţiilor.

109 Tip motor şi automobil Parametrul MAS MAC Autoturism Autoturism Autocamion, Autoturism Autocamion, sport autobuz autobuz n min n P n max / n P 1,05 1,15 1,10 1,20 1,05 1,10 1,10 1,10 n max / n min 5, ,0 2,6 În cazul în care nu se dispune de caracteristica de turaţie la sarcină totală a unui motor determinată experimental, se pot modela curbele sale utilizând polinoame de gradul III. pentru n n med şi (5.20) pentru n > n med (5.21) unde α, β, γ, respectiv α, β, γ sunt coeficienţi de formă adimensionali, iar. (5.22) Având în vedere relaţia dintre moment, putere şi turaţie: rezultă, P[kW], n[rot/min], (5.23) pentru n n med şi (5.24) Pentru zona turaţiilor joase se pun condiţiile: pentru n > n med (5.25) P(n P ) = P e max, M(n M ) = M e max şi (5.26) Folosind coeficienţii de adaptabilitate şi de elasticitate, definiţi de relaţiile (5.18) şi (5.19), rezultă sistemul: Cu soluţia:,, (5.28) Pentru domeniul turaţiilor mari, se pun condiţiile: (5.27) P(n P ) = P e max, M(n M ) = M e max şi (5.29) Din care rezultă sistemul: cu soluţia (5.30) (5.31),,

110 În domeniul de funcţionare a regulatorului limitator de turaţie, se consideră că atât puterea efectivă cât şi momentul efectiv scad liniar de la valorile corespunzătoare momentului de intrare în funcţiune a regulatorului până la 0, la turaţia maximă de mers în gol. Curba consumului specific de combustibil se poate modela cu ajutorul relaţiei:, (5.32) În care valorile consumuljui specific efectiv de combustibil la regimul de putere maximă se alege în funcţie de tipul motorului şi de tipul autovehiculului: Tipul motorului MAS MAC Tipul automobilului c ep, [g/kwh] Autoturisme Autoturisme sport Autocamioane, autobuze Autoturisme Autocamioane, - autobuze 79. Caracteristica de tracţiune. În ecuaţia generală a mişcării rectilinii a autovehiculelor cu roţi forţa de tracţiune atunci când este cuplată treapta k a schimbătorului de viteze, F tk, este generată de momentul motor M e, a cărui mărime depinde de sarcina şi turaţia motorului:, (5.33) Unde i sk este valoarea raportului de transmitere al schimbătorului de viteze în treapta k (k = 1, 2,, N trepte ); i 0 raportul de transmitere al transmisiei principale; t randamentul transmisiei. Pe de altă parte, viteza autovehiculului se poate exprima în funcţie de turaţia motorului şi rapoartele de transmisie i sk şi i 0 : (5.34), unde şi. Ţinând seama că, Rezultă: (5.35) Pentru studiul performanţelor maxime de tracţiune, trebuie analizată variaţia forţei de tracţiune în funcţie de viteză, atunci când motorul funcţionează la sarcină totală, iar schimbătorul de viteze este cuplat succesiv în toate treptele caracteristica de tracţiune. Deoarece, conform

111 (5.33), pentru o anumită treaptă a schimbătorului de viteze (i sk ), Ft este direct proporţională cu M e, alura curbei sale de variaţie este similară cu aceea a momentului motor. M e [Nm] Relaţia (5.33) F tk [N] i sk Sarcină maximă Sarcină maximă O n [rot/min] O Relaţia (5.35) V [km/h] Pentru toate treptele schimbătorului de viteze, se obţine o familie de curbe: Sarcină maximă F t F t [N] I [N] I II II III III IV IV Sarcină maximă R d R d O R a R rul R p V [km/h] O R a R rul R p V [km/h] a) M.A.S. b) M.A.C. Ecuaţiile (5.24) şi (5.25) se pot scrie concentrat sub forma: (5.36) Ţinând seama de relaţia de definire a coeficientului de adaptabilitate al motorului (5.18) şi de cea de definire a coeficientului de elasticitate al motorului (5.19), rezută:, respectiv. (5.37) Operând înlocuirile corespunzătoare, rezultă: sau

112 sau Unde: (5.38). (5.39) Turaţia motorului se poate exprima în funcţie de viteza autovehiculului din relaţia (5.35):. (5.40) Valoarea maximă a forţei de tracţiune care se poate dezvolta într-o anumită treaptă a schimbătorului de viteze se obţine introducând în realaţia (5.33) valoarea maximă a momentului efectiv:. (5.41) Exprimând pe M e în funcţie de F tk din (5.33) şi pe M e max în funcţie de F tk max din (5.41) şi înlocuind turaţia cu expresia (5.40), relaţia (5.38) devine: În care coeficienţii de formă sunt folosiţi după cum urmează: (5.42) 1, β 1, γ 1 pentru V V med k (5.43) 1, β 1, γ 1 pentru V> V med k (5.44) Unde (5.45) F tk, R [N] F tk la sarcină maximă e F tk la sarcină parţială R p + R rul + R a = ΣR R d O V 0 d c b a R a R rul R p V x V k max R p + R rul = R ψ R p V [km/h]

113 Indiferent de treapta SV, rezistenţele la înaintare cresc cu viteza, aşa după cum s-a arătat anterior (vezi figura). La o anumită valoare a vitezei, curba rezistenţelor intersectează curba forţei de tracţiune. Viteze mai mari nu pot fi dezvoltate deoarece nu se mai dispune de forţa necesară de tracţiune, deci aceasta este viteza maximă pe care autovehiculul o poate atinge în treapta respectivă - V k max. Pentru trepte inferioare ale SV, la MAS-uri, forţele de tracţiune la roată sunt mari datorită amplificării momentului motor prin valorile ridicate ale raportului de transmitere, astfel încât punctul de intersecţie corespunzător sarcinii maxime s-ar afla la viteze atât de ridicate încât atingerea lui ar însemna o creştere periculoasă a turaţiei motorului, astfel încât în practică nu se ajunge la acest regim. Pentru o anumită treaptă a schimbătorului de viteze, la o viteză de deplasare V x, mai mică decât viteza maximă în treapta respectivă, se constată existenţa unei diferenţe între valoarea ΣR (ordonata punctului d din figură) şi valoarea forţei de tracţiune disponibile (ordonata punctului e din figură). Această diferenţă produce accelerarea autovehiculului, reprezentând valoarea rezistenţei la accelerare posibil a fi dezvoltată în respectivele condiţii de deplasare. Deplasarea uniformă cu viteza respectivă V x se realizează dacă motorul funcţionează la o sarcină parţială, în acest caz intersecţia curbei forţei de tracţiune cu curba ΣR având loc chiar la acea viteză, nemaiexistând rezervă pentru accelerare. Dacă se doreşte accelerarea autovehiculului, se apasă pedala de acceleraţie, adică se măreşte sarcina motorului şi se trece pe o curbă superioară a forţei de tracţiune. Dacă, din diferite motive, rezistenţele la înaintare cresc substanţial, este posibil, mai ales F tk, ΣR [N] A A Zonă de A funcţionare instabilă V inf C r ΣR max B ΣR R B p + R rul + R a = ΣR C D ΣR F tk la sarcină B maximă Zonă de funcţionare stabilă V V sup [km/h] V cr în treptele superioare al SV, să se realizeze o dublă intersecţie a curbelor forţei de tracţiune şi sumei rezistenţelor la înaintare. Punctul A Dacă rezistenţa la înaintare creşte accidental, până în A, ea va depăşi forţa de tracţiune, ceea ce va produce o încetinire a deplasării autovehiculului cu. La scăderea vitezei, forţa de tracţiune va scădea şi ea, astfel încât autovehiculul îşi va reduce în continuare vireza până la calarea motorului (dacă nu se decuplează ambreiajul şi nu se trece într-o treaptă mai mică a SV). Dacă rezistenţa la înaintare scade accidental, până în A, forţa motoare va deveni mai mare, producând o accelerare a autovehiculului cu. Odată cu creşterea vitezei, va avea loc şi creşterea rapidă a forţei de tracţiune, ceea ce va mări şi mai mult viteza autovehiculului. În ambele cazuri, în jurul punctului A funcţionarea grupului motopropulsor este instabilă, el nefiind capabil să se adapteze micilor schimbări ale bilanţului de tracţiune. Punctul B

114 Dacă rezistenţa la înaintare creşte accidental, până în B, ea va depăşi forţa de tracţiune, ceea ce va produce o încetinire a deplasării autovehiculului cu. La scăderea vitezei, forţa de tracţiune va creşte ceea ce va readuce echilibrul cu forţele rezistente într-un nou punct, C. Dacă rezistenţa la înaintare scade accidental, până în A, forţa motoare va deveni mai mare, producând o accelerare a autovehiculului cu. Odată cu creşterea vitezei, va avea loc scăderea forţei de tracţiune până la egalarea forţei de rezistenţă în punctul D. În jurul punctului B funcţionarea grupului motopropulsor este stabilă, el fiind capabil să se adapteze micilor schimbări ale bilanţului de tracţiune. La creşterea rezistenţei la înaintare, punctele A şi B se apropie, la un moment dat ele confundându-se în C r. În acest punct, curbele forţei de tracţiune şi de rezistenţă la înaintare sunt tangente. La viteze mai mari decât a acestui punct, funcţionarea grupului motopropulsor este stabilă, în timp ce la viteze mai mici ea devine instabilă. Viteza critică reprezintă viteza minimă de funcţionare în regim staţionar şi corespunde punctului C r. Viteza critică este mai mică decât viteza pentru care forţa de tracţiune atinge valoarea maximă. Diferenţa dintre cele două viteze creşte în treptele superioare ale SV. F t, IΣR I ΣR F ti ΣR II F tii III ΣR III F tiii ΣR IV IV F tiv ΣR V V F tv V cri V crii V kiii V criv V crv V ki V crii V kiii V kiv V kv V 80. Caracteristica dinamică Performanţele de tracţiune ale unui autovehicul depind nu numai de caracteristica de tracţiune ci şi de greutatea sa şi de factorul aerodinamic (K = k A). Pentru a îngloba toate cele trei elemente de influenţă, este necesară utilizarea unui parametru special dedicat: factorul dinamic. Acesta reprezintă raportul dintre forţa de tracţiune din care se scade rezistenţa aerului şi greutatea autovehiculului:. (5.46) Deoarece forţa de tracţiune este dependentă de viteză şi de treapta în care este cuplat SV, rezultă că şi factorul dinamic depinde de aceiaşi factori. Caracteristica dinamică reprezintă funcţia care exprimă dependenţa factorului dinamic de viteza autovehiculului pentru toate treptele SV atunci când motorul funcţionează la sarcină totală.

115 Curba de variaţie a factorului dinamic pentru o treaptă a SV se poate construi considerând caracteristica de tracţiiune pentru acea treaptă. F t k, R a, F t k -R a, D d c = F t k ab = cd D R a b 0 a Pentru toate treptele SV, se obţine: = F t k - R a V D I II III MAS IV D I II III MAC IV V V V V Utilizarea caracteristicii dinamice la studiul mişcării autovehiculelor Dacă în relaţia de definire a factorului dinamic se ţine seama de bilanţul de tracţiune (5.7), rezultă:. (5.47) Sau, ţinând seama de coeficientul de rezistenţă (rezistenţa specifică) al drumului = f cos α p + sin α p : Determinarea vitezei maxime. (5.48)

116 Pentru un drum dat şi o anumită treaptă a SV, viteza maximă se obţine atunci când capacitatea de accelerare a autovehiculului a fost epuizată, deci atunci când din relaţia (5.48) se obţine:, astfel încât, D k, D max k max k D k (V x ) (V max k ) 0 V cr k V x V max k V (5.49) Pentru o anumită viteză, V x, din graficul caracteristicii dinamice se poate determina valoarea coeficientului de rezistenţă al drumului care poate fi învins în trepta respectivă a SV. Determinarea rezistenţei specifice maxime Pentru o anumită treaptă a SV, valoarea maximă a rezistenţei specifice a drumului se obţine, evident, la viteza la care factorul dinamic atinge valoarea maximă: max k = D max k (5.50) Viteza corespunzătoare îndeplinirii acestei condiţii este, după cum s-a arătat anterior, viteza critică. Rezistenţa specifică maximă cea mai mare va fi învinsă în prima treaptă a SV. Determinarea pantei maxime Pentru înclinări ale drumului relativ mici, specifice drumurilor modernizate, se face aproximarea sinα tg = p, deci factorul dinamic poate fi determinat în aceste cazuri cu ajutorul relaţiei:. (5.51) Rezultă, pentru treapta k a SV, valoarea maximă a pantei: (5.52) Pentru determinarea pantei maxime ce poate fi urcată într-o treaptă a SV şi la o anumită viteză, V x se utilizează relaţia: (5.53)

117 D k, D max k =max f(v cr k ) pmax(vx) k f(vx) k V cr k f(v) p 0 V x V max k D k pmax k V Determinarea domeniului de aderenţă La roţile punţii motoare j reacţiunea tangenţială longitudinală trebuie să îndeplinească condiţia de aderenţă: X j Φ xj = x Z j, j = 1, 2 (5.54) unde X j = F tj R rul j X ij. (5.55) Deci F tj R rul j X ij x Z j, sau F tj ( x + f) Z j + X ij. (5.56) Din relaţia de definire a factorului dinamic rezultă: F tj = D G a + R a. (5.57) Din ultimele două realţii rezultă condiţia de aderenţă pentru factorul dinamic:. (5.58) Forţa datorată inerţiei roţilor şi pieselor cinematic legate de acestea, X ij, este proporţională cu acceleraţia autovehiculului. La limita de aderenţă viteza devine practic constantă, deci componenta respectivă se poate neglija: Condiţia de aderenţă se poate scrie sub forma: (5.59) D D. (5.60) Ecuaţia (5.59) este ecuaţia unei parabole descrescătoare în raport cu viteza.

118 D, I D II D(φ x 1) III D(φ x IV 2) V În porţiunile din curbele factorului dinamic situate deasupra curbelor D(V) nu este posibilă deplasarea autovehiculului cu valorile respective ale lui D deoarece se depăşeşte aderenţa roţilor motoare. 81. Ecuaţia generală de mişcare a unui autovehicul Se consideră cazul general al unui autovehicul care se deplasează cu viteză variabilă pe un drum rectiliniu, cu înclinarea p faţă de orizontala locului. Se consideră că puntea din spate este motoare. b L a V R a dt F az C a C g R i1 h g h a R G i2 a sinα p R F rul2 t Z G a 2 R rul1 Z 1 α p G a cosα p Ecuaţia de echilibru al forţelor pe direcţia de deplasare este: F t G a sin p R dt R a R rul1 - R rul2 R i1 R i2 = 0, (5.1)

119 unde: R i1 şi R i2 reprezintă forţele rezistente generate de inerţia roţilor şi pieselor în mişcare de rotaţie cinematic legate de acestea; F t forţa de tracţiune totală. Forţele R i1 şi R i2 reprezintă, unde M ij este momentul dat de inerţia pieselor respective. Forţa de inerţie a masei în mişcare de translaţie este:. (5.2) Rezistenţa totală la rulare este: R rul = R rul1 + R rul2. (5.3) Rezistenţa totală datorată pieselor în mişcare de rotaţie este: R i1 + R i2 = R dr. (5.4) Rezistenţa la urcarea pantei este: R p = Ga sin p. (5.5) Ecuaţia (5.1) devine: F t = R rul + R p + R a + (R dt + R dr ). (5.6) Sau F t = R rul + R p + R a + R d - bilanţul de tracţiune al autovehiculului. (5.7) ţinând seama de forma de calcul al rezistenţei la accelerare, relaţia (5.7) poate fi scrisă şi sub forma: (5.8) Sau (5.9) Realţiile (5.8) şi (5.9) reprezintă ecuaţia generală a mişcării rectilinii a autovehi-culelor cu roţi. În regim de tracţiune, când autovehiculul se deplasează accelerat sau cu viteză constantă, condiţia de înaintare este, (5.10) care, ţinând seama de (5.8), duce la inegalitatea F t (5.11) Însă forţa tangenţială la roţile motoare nu poate depăşi limita de aderenţă, astfel încât, pentru tracţiunea la puntea spate X 2 x Z 2 = Φ x. (5.12) Dar, (5.13) iar. (5.14) Deci:, sau

120 (5.15) În practică, f x, iar X i2 x Z 2 = Φ x. (5.16) Astfel, condiţia de înaintare a autovehiculului este: 82. Stabilitatea vehiculelor la deplasare rectilinie. (5.17) Prin stabilitatea autovehiculului se defineste proprietatea acestuia de a ramâne în permanenta în contact cu calea de rulare si de a urmari traiectoria impusa de conducatorul auto. Pierderea stabilitatii se produce la aparitia patinarii, alunecarii, deraparii sau rasturnarii autovehiculului. Daca la aprecierea curenta a performantelor autovehiculelor si în special ale autoturismelor, printre termenii frecvent folositi, privind performantele motorului (puterea maxima,consumul orar sau consumul specific, etc.) sau ale întregului autovehicul (acceleratia, viteza maxima, timpul si spatiul de demarare, timpul si spatiul de frânare, organizarea si compunerea transmisiei, tipul frânelor, directiei si suspensiei, consumul de combustibil la 100 de km, dotarile si echipamentele folosite, etc.) arareori se regasesc si informatii sau aprecieri privind limitele de asigurare a stabilitatii, pe care autovehiculul este capabil sa le îndeplineasca în anumite regimuri de deplasare. Apreciem ca sunt dificil de precizat astfel de performante si criterii limita, având în vedere diversitatea regimurilor de deplasare pe care un autovehicul le poate avea de-a lungul vietii sale. Data fiind însa importanta pastrarii stabilitatii autovehiculului în orice conditii de deplasare, pentru siguranta pasagerilor aflati în interior cât si pentru ceilalti participanti la trafic, pentru siguranta marfurilor transportate, tinând seama si de viteza de deplasare, astfel de criterii devin tot mai necesar a fi stabilite si precizate, înca din faza de conceptie si facute cunoscute oricarui cumparator de autovehicule, pentru ca cei interesati de produsele respective sa cunoasca modul lor de folosire, fara pierderea stabilitatii. Este daunator si neeconomic ca un autovehicul sa nu corespunda din punct de vedere tehnic tot timpul, ca unele din partile sale componente sa nu atinga sau sa nu-si mentina parametrii de functionare prevazuti de catre fabricant, dar este extrem de periculos ca el sa-si piarda stabilitatea, indiferent de cauzele care ar genera acest fapt, deoarece, în astfel de situatii, se pierde si controlul autovehiculului respectiv, cu toate consecintele care decurg de aici. Având în vedere multitudinea conditiilor de deplasare pe care un autovehicul le poate asigura, ca si multitudinea situatiilor întâlnite în practica conducerii rutiere, nu pot fi precizate mereu limtele de stabilitate sau comportamentul la limita al autovehiculului pentru toate aceste regimuri.totusi anumite regimuri preponderent întâlnite pot fi analizate, putându-se determina conditiile limita la care se poate pierde stabilitatea autovehiculului. Astfel în cele ce urmeaza vor fi analizate conditiile de stabilitate ale autovehiculului la deplasarea rectilinie si în viraj. Stabilitatea longitudinala a autovehiculului Pierderea stabilitatii longitudinale a autovehiculului apare la urcarea rampelor sau coborârea pantelor mari, în timpul demarajului sau frânarii, prin patinare sau alunecare longitudinala sau prin rasturnare. Pentru analiza posibilitatilor de pierdere a stabilitatii longitudinale a autovehiculului cu puntea motoare în spate, aflat în regim de miscare accelerata pe o rampa de unghi α, în figura 1 se prezinta un model mecanic echivalent al automobilului, determinat prin izolarea acestuia fata de cale si mediu, pe baza caruia, in conditii statice de echilibru se pot scrie urmatoarele ecuatii:

121 Fig.1. Studiul stabilitatii la urcarea rampelor (9.2) unde: - X 1 +X 2 =F r -R r este rezultanta fortelor de tractiune, F r - forta la roata; R r - rezistenta la rularea rotilor, G a - greutatea totala a autovehiculului, R d, R a - rezistentele la demarare; - Z 1 si Z 2 reprezinta reactiunile verticale la puntea fata, respectiv, spate. Pierderea stabilitatii autovehiculului prin rasturnare apare prin tendinta de rotire a autovehiculului în jurul unei axe care uneste centrele rotilor spate cu calea si se poate produce atunci când suma momentelor de rasturnare depaseste suma momentelor stabilizatoare, scrise în raport cu centrul de greutate adica: roata este: sau: Deoarece în momentul rasturnarii Z 1 =0 si, rezulta inegalitatea: (9.1) (9.3) (9.4) si tinând seama ca forta la (9.5) Ţinând seama ca rasturnarea se poate produce pe rampe mari, când vitezele sunt reduse si constante iar rezistenta aerului R a este foarte mica, la limita neglijabila în rapot cu celelalte forte, se obtine: (9.6) Din care conditia de rasturnare a autovehiculului în jurul axei rotilor din spate se obtine sub forma: (9.7) Pierderea stabilitatii autovehiculului la urcarea unei rampe, prin patinarea rotilor motoare, se poate produce atunci când forta de tractiune depaseste forta de aderenta, adica: (9.8) unde:- Z 2 este reactiunea verticala a caii de rulare la puntea motoare spate. Cunoscând valorea reactiunii Z 2, în conditiile în care Ra~0, Rd=0, Rr~0, din relatia 9.8 rezulta: Echivalenta cu relatia: (9.9)

122 (9.10) în care α p este unghiul rampei la care apare patinarea rotilor motoare spate. Deoarece din punct de vedere al consecintelor pierderea stabilitatii prin patinare este mai putin periculasa decât pierderea stabilitatii prin rasturnere, constructiv se pune conditia ca patinarea sa se produca înaintea aparitiei rasturnarii, respectiv tg α p tg r, pentru care din relatiile 9.7. si se obtine: sau (9.11) φ (9.12) În cazul tractiunii pe puntea din fata, punând conditia ca patinarea sa apara înintea rasturnarii si tinând seama de inegalitatea 9.7. se poate scrie relatia: (9.13) care devine: L 0 (9.14) Inecuatia este permanent respectata, ceea ce arata ca în cazul tractiunii pe puntea din fata a autovehiculului rasturnarea acestuia în jurul axei puntii spate nu este posibila, deoarece la orice valoare a coeficientului de aderenta φ, patinarea rotilor motoare fata apare înainte de a se ajunge la conditia de rasturnare. În cazul tractiunii integrale, tinând seama de inegalitatea 9.7. se poate scrie relatia: (9.15.) Cunoscând ca, în general, b > h g, raportul acestor marimi este supraunitar si, în consecinta, este mai mare decât valoarea uzuala a coeficientului de aderenta φ. Aceasta înseamna ca rasturnarea este foarte putin probabila, deoarece este precedata de patinare sau alunecare longitudinala. În tabelul 1 sunt prezentate valori orientative pentru valorile limita ale unghiurilor de patinare α p, respectiv de rasturnare, α r, pentru diferite autoturisme românesti, calculate pentru o valoare medie a coeficientului de aderenta φ = 0,8. Tabelul 1 Valori ale unghiurilor de stabilitate longitudinala pentru rasturnare si pentru alunecare Nr. crt Denumire autoturism G a dan G 1 dan G 2 dan a mm b mm L mm h g mm α r [ 0 ] α p [ 0 ] 1 Dacia break 2 Dacia x2 3 Dacia x4 4 Dacia x4 5 Aro motor Peugeot 6 Aro motor L-27 7 Aro motor

123 Dacia 8 Aro 10.4 motor Renault mas 9 Aro 10.4 motor Renault mac Stabilitatea vehiculelor la deplasarea în viraj Ca si in cazul stabilitatii longitudinale, pierderea stabilitatii transversale se poate manifesta prin rasturnare în jurul unei axe care uneste centrele de contact ale rotilor exterioare virajului cu calea sau prin alunecare dupa directia radiala a curbei. Pentru determinarea conditiilor de stabilitate transversala în figura 2 se prezinta un model mecanic echivalent al automobilului, determinat prin izolarea acestuia fata de cale si mediu, pe baza caruia se va exprima conditia de echilibru static, scriind ecuatia de momente, fata de dreapta ce uneste punctele de contact cu calea, ale rotilor din dreapta, fig. 2: Rasturnarea automobilului poate aparea atunci când suma momentelor de rasturnare, fata de dreapta care uneste punctele de contact ale rotilor cu calea de rulare, de pe partea dreapta, este mai mare decât suma momentelor de stabilitate, în raport cu aceeasi dreapta. Fig. 2 Schema automobilului în viraj (9.16) unde: este forta centrifga; V- viteza autovehiculului [m/s]; R- raza de virare a autovehiculului [m] Z s suma reactiunilor normale la rotile de pe partea stânga a autovehiculului β - unghiul de inclinare transversala a drumului; B- ecartamentul autovehiculului. Daca se tine seama ca la aparitia rasturnarii Z s =0, din relatia se poate calcula tangenta unghiului la care poate aparea rasturnarea:

124 tg β = (9.17) Înlocuind expresia fortei centrifuge, data de relatia 9.17, în relatia 9.16, se obtine: tg β r = (9.18) Din relatia 9.18 se poate obtine valoarea vitezei limita de rasturnare V r a unui autovehicul, care se deplaseaza în viraj, având raza curbei R: v r = [m/s] (9.19) Din relatia 9.19 se observa ca prin marirea unghiului β, de înclinare transversala a drumului, se obtine cresterea vitezei limita de rasturnare, iar la valoarea tg β =, viteza autovehiculului poate sa devina oricât de mare fara ca sa se mai produca rasturnarea (V r = ). Cu cât vitezele de deplasare ale autovehiculului sunt mai mari cu atât mai mult trebuie inclinate caile de rulare în viraje. Daca autovehiculul se deplaseaza în viraj, pe o cale de rulare fara suprainaltare transversala (β =0), viteza limita de rasturnarea este: v r = [m/s] (9.20) La deplasarea în viraj autovehiculul îsi poate pierde stabilitatea si prin derapare spre exteriorul curbei, de-a lungul razei de curbura a drumului. Deraparea autovehiculului apare daca este îndeplinita conditia: (9.21) unde Y s si Y d sunt fortele laterale de ghidare (reactiuni transversale). Valoarea maxima a sumei reactiunilor transversale este limitata de forta de aderenta transversala: (9.22) Înlocuind în relatia 9.22 se obtine: (9.23) Din inegalitatea 9.23 rezulta valoarea limita a unghiului de înclinare transversala a drumului, la care apare deraparea laterala a autovehiculului: tg β p = (9.24) Daca se înlocuieste expresia fortei centrifuge, se obtine: tg β p = (9.25) Din relatia 9.25 se poate determina valoarea vitezei limita de deplasare a autovehiculului în viraj, pe drum înclinat cu unghiul β, la care poate aparea deraparea laterala:

125 v d = (9.26) La intrarea în viraj, pe drum fara supraînaltare transversala, (β = 0), viteza limita de deplasare la care apare deraparea va fi: v d = [m/s] (9.27) În calculele efectuate nu s-a tinut seama ca în suprafata de contact a rotilor cu calea de rulare mai actioneaza si forte tangentiale, de tractiune sau de frânare, care determina ca, atât patinarea cât si rasturnarea, sa apara mai repede decât o arata, prin calcul, relatiile anterior determinate. Având în vedere faptul ca rasturnarea transversala, ca, de altfel, orice tip de rasturnare, este mai periculoasa decât deraparea laterala, se recomanda ca viteza limita de derapare V r sa fie mai mica decât viteza limita de rasturnare V d, adica este de preferat ca deraparea laterala a autovehiculului sa apara înaintea rasturnarii: < (9.28) echivalenta cu relatia: φ < (9.29) Relatia 9.29 este, în general, îndeplinita la cele mai multe autovehicule, putând, uneori, exista si exceptii de la regula, cum este cazul autobuzelor supraetajate. Din relatia 9.19, pentru un autovehicul cunoscut, se pot determina valorile unghiului β r de înclinare transversala a drumului, la care poate aparea rasturnarea autovehiculului în viraj, în functie de viteza sa de deplasare. Procedând îm mod similar, din relatia 9.25 se pot determina valorile unghiului β p de înclinare transversala a drumului, la care poate aparea deraparea laterala a autovehiculului, cunoscând viteza sa de deplasare în viraj si marimea razei de curbura a drumului. Din relatia 9.26, se pot determina valorile vitezei limita V p, la care poate aparea deraparea laterala a autovehiculului, pastrând raza curbei R constanta si cunoscând valorile unghiului β p. În tabelul 2. sunt prezentate valori orientative pentru viteza de patinare laterala în viraj V p si pentru viteza de rasturnare V r pentru diferite autoturisme românesti, calculate pentru o valoare medie a coeficientului de aderenta φ = 0,8 si raza curbei R=50 m. Tabelul 2. Valori ale vitezelor de stabilitate transversala pentru rasturnare si pentru derapare laterala Nr. crt Denumire autoturism G o dan G 1 dan G 2 dan B mm h g mm φ R m β [ 0 ] V p km/h V r km/h 1 Dacia , Break 2 Dacia x , Dacia 1304 cu obloane , Dacia , berlina 5 Aro , motorl-27d 6 Aro 244 motorl-27d ,

126 Nr. crt Denumire autoturism G o dan G 1 dan G 2 dan B mm h g mm φ R m β [ 0 ] V p km/h V r km/h 7 Aro , motor Dacia 8 Aro , motor Renault mas 9 Aro , motor Renault mac Pentru autovehiculul proiectat trebuie determinate limitele de pierdere a stabilitatii longitudinale si laterale, cunoscând dimensiunile principale si viteza de deplasare ale acestuia, ca si caracteristicile caii de rulare. 84. Maniabilitatea autovehiculelor Maniabilitatea autovehiculelor reprezinta proprietatea acestora de a mentine directia de mers rectiliniu si de a urma traiectoria imprimata la virare. Pentru a comanda miscarile dorite pentru autovehicul conducatorul acestuia actioneaza asupra sistemului de directie, asupra sistemului de propulsie si asupra sistemului de frânare, prin comenzi specifice. Maniabilitatea împreuna cu stabilitatea au mare importanta pentru securitatea circulatiei rutiere a autovehiculului, ele depinzând de caracteristicile sale constructive, de caracteristicile caii de rulare precum si de regimul de deplasare. Maniabilitatea în viraj Virajul unui autovehicul este considerat corect daca rotile directoare ruleaza fara alunecari laterale. Pentru aceasta este necesar ca toate rotile automobilului sa descrie cercuri concentrice în jurul unui singur punct, numit centru efectiv de viraj (punctul O din fig. 3). În cazul automobilelor cu 4 roti centrul efectiv de virare este situat la intersectia dintre axa puntii spate si axele rotilor directoare. Pentru aceasta trebuie ca roata de directie interioara virajului sa fie rotita cu un unghi de bracare mai mare decât unghiul de rotire a rotii exterioare virajului (θ 1 >θ 2 ). Conditia de virare corecta, adica de înscriere în viraj a autovehiculului fara ca rotile de directie sa derapeze lateral, se obtine când toate punctele autovehiculului descriu cercuri concentrice in O, (fig.9.5), respectiv din triunghiurilor OAD si OBC, pot fi determinate urmatoarele relatii: si (9.31.) Facând diferenta celor doua egalitati se obtine expresia: (9.32.) în care L reprezinta ampatamentul autovehiculului si b distanta dintre pivotii rotilor directoare.

127 Fig.3. Schema virarii corecte a autovehiculului cu roti rigide Dintre parametrii geometrici ai virajului prezinta interes razele minime de virare, obtinute atunci când se efectueaza virajul cu unghiurile maxime de bracare. Din triunghiurile OAD si OBC, fig.9.5 se pot scrie relatiile : - pentru raza exterioara de virare: ; (9.33.) - pentru raza interiara de virare: (9.33.) Din cele prezentate privind stabilitatea si maniabilitatea autovehiculului nu s-a tinut seama de elasticitatea transversala a pneurilor, care influenteaza traiectoria reala, deoarece, prin deformarea laterala a pneului, poate apare o abatere de la directia initiala de deplasare. Daca asupra autovehiculului actioneaza o forta de deviere laterala F y determinata de forta centrifuga, de vântul lateral, sau de înclinarea transversala a caii de rulare, datorita elasticitatii laterale a pneului roata deviaza de la directia initiala de deplasare cu un unghi δ, care este denumit unghi de deviere laterala sau unghi de deriva. Marimea acestui unghi depinde de marimea fortelor care actioneaza asupra rotii de directie, de constructia pneului, de marimea presiunii interioare a aerului din pneu. Valorile maxime ale unghiului de deriva se afla în intervalul δ = , dupa care poate aparea deraparea autovehiculului. Componenta F iy a fortei centrifuge, la deplasarea în viraj, determina aparitia unghiurilor de deriva δ 1 la rotile puntii fata, respectiv δ 2 la rotile puntii spate, care influenteaza traiectoria miscarii în raport cu traiectoria comandata de conducatorul autovehiculului. Ca urmare a elasticitatii laterale a pneurilor centrul instantaneu de virare se deplaseaza din punctul O în punctul O δ, aflat la intersectia perpendicularelor pe vectorii vitezelor rotilor fata, V a1 si din spate, V a2. Distanta dintre centrul instantaneu de virare si axa longitudinala de simetrie a autovehiculului se numeste raza de virare si se noteaza cu R δ. Daca δ 1 = δ 2 raza de viraj a autovehiculului este aceeasi ca si în cazul în care acesta ar avea roti rigide (R = R δ ).În acest caz se spune ca autovehiculul are virare normala sau neutra.

128 Daca δ 1 > δ 2 razele de viraj nu mai sunt egale (R δ > R) iar autovehiculul are capacitatea de viraj insuficienta sau este subvirator. În acest caz, la deplasarea autovehiculului în viraj, pe curba de raza R, rotirea volanului trebuie sa se faca cu un unghi mai mare decât se face la virarea neutra. Daca δ 1 < δ 2 razele de viraj nu mai sunt egale (R δ < R) iar autovehiculul are capacitatea de viraj excesiva sau este supravirator, deoarece pentru deplasarea pe curba de raza R, volanul trebuie rotit la un unghi mai mic decât în cazul virarii neutre. La deplasarea rectilinie a autovehiculului, când rotile de directie nu sunt bracate si sunt paralele cu directia de înaintare, la aparitia unor forte de deviere laterala, apare tendinta ca autovehiculul sa devieze de la directia rectilinie si sa înceapa sa vireze, fara comanda primita de la conducator. În acest caz conducatorul trebuie sa intervina si sa roteasca de volan, într-un sens sau altul, pâna la aducerea autovehiculului pe directia dorita de deplasare. 85. Stabilitatea roţilor de direcţie (unghiurile pivoţilor şi fuzetelor) Prin stabilitatea roţilor de direcţie se defineşte proprietatea acestora de a-şi păstra direcţia rectilinie de deplasare sau de a reveni la această poziţie, după efectuarea schimbărilor de direcţie, fără intervenţia conducătorului automobilului. Nerespectarea acestor caracteristici conduce la creşterea efortului de conducere şi la micşorarea siguranţei în deplasare. Pentru asigurarea stabilităţii roţilor directoare pivoţii şi fuzetele lor se montează cu anumite înclinări faţă de verticală şi orizontală. Constructiv pivoţii se montează cu următoarele două unghiuri: l -unghiul de înclinare longitudinală a pivotului sau unghiul de fugă; 2.-unghiul de înclinare transversală a pivotului sau unghiul de stabilitate. Constructiv fuzetele se montează cu următoarele două unghiuri: l.-unghiul de cădere sau unghiul de înclinare a roţii în plan transversal, 2.-unghiul de convergenţă sau unghiul de înclinare a roţii în plan orizontal. Unghiul de înclinare longitudinală a pivotului β Unghiul de înclinare longitudinală a pivotului β sau unghiul de fugă este unghiul format de axa pivotului P cu verticala, măsurat în planul longitudinal al automobilului, în aşa fel încât prelungirea axei pivotului să întâlnească calea de rulare în punctul B, situat înaintea punctului A. Mărimea unghiului de înclinare longitudinală a pivotului poate fi exprimată şi prin mărimea segmentului a r sin. Unghiul de fugă Dacă un automobil se deplasează în viraj, în centrul său de greutate c g acţionează forţa centrifugă F c echilibrată de reacţiunile laterale Y 1 şi Y 2, care acţionează în suprafaţa de contact a roţilor cu calea de rulare. Datorită înclinării longitudinale a pivotului reacţiunea punţii faţă Y 1, cu componentele sale Y 1S şi Y 1d la roţile din stânga şi din dreapta, creează un moment stabilizator M s, care tinde să readucă roţile directoare la direcţia de mers rectiliniu, moment dat de relaţia:

129 M s Y Y a Y Y r tg s d s d Existenţa unghiului de fugă face ca roţile de direcţie să aibă tendinţa să revină singure la direcţia de mers rectiliniu, fără efort deosebit din partea conducătorului automobilului. Efectul de revenire a roţilor de direcţie la direcţia de mers rectiliniu este cu atât mai pronunţat cu cât valoarea acestui unghi este mai mare. Momentul de stabilizare generat de unghiul de fugă Dar cu cât unghiul de fugă este mai mare cu atât va fi mai mare efortul depus de conducătorul automobilului pentru a vira roţile de direcţie, acestea opunându-se scoaterii lor din poziţia de mers rectiliniu. Din aceste motive unghiul de fugă are valori reduse (l -7 ), dar această tendinţă este, într-o oarecare măsură, compensată prin elasticitatea mărită a pneurilor, la care centrul geometric al suprafeţei de contact roată-drum, în care acţionează reacţiunea laterală Y, este în urma punctului în care axa pivotului intersectează calea de rulare. Unghiul de înclinare transversală a pivotulni-δ Unghiul de înclinare transversală a pivotului-δ este unghiul format de axa pivotului cu verticala, măsurat în planul transversal al automobilului. Unghiul δ determină o micşorare a distanţei b dintre centrul suprafeţei de contact dintre pneu şi calea de rulare şi punctul în care axa pivotului intersectează calea. Prin aceasta se micşorează efortul depus de conducătorul automobilului pentru virarea roţilor directoare, efortul fiind cu atât mai mic cu cât unghiul de înclinare transversală a pivotului este mai mare. În acelaşi timp, datorită rotirii roţilor directoare în jurul axei pivoţilor, ale căror axe sunt înclinate cu unghiul δ în raport cu verticala, roţile tind să se deplaseze în jos, cu mărimea h, (în figură s-a reprezentat roata rotită cu 180 ). În realitate, la deplasarea automobilului pe căi de rulare nedeformabile, la virarea roţilor directoare se produce o ridicare a părţii din faţă, cu atât mai mare cu cât unghiul δ este mai mare.

130 Unghiul de înclinare transversală a pivotului-δ Datorită montării înclinate a pivoţilor cu unghiul δ, sub influenţa greutăţii care revine roţilor de direcţie, acestea vor avea tendinţa de a reveni la direcţia de mers rectiliniu, cu atât mai intens cu cât unghiul δ este mai mare. Din acest motiv momentul stabilizator imprimat roţilor directoare de către unghiul δ poartă denumirea de moment stabilizator de greutate. Faţă de efectul stabilizator al unghiului de fugă, care depinde de viteza de deplasare a automobilului, efectul stabilizator dat de unghiul δ nu depinde de viteză. Valorile uzuale ale unghiului de înclinare transversală a pivotului sunt cuprinse în intervalul 3-9. Efectul de ridicare a punţii directoare datorat unghiului δ Unghiul de cădere-α Unghiul de cădere-a sau unghiul de carosaj este unghiul format de axa fuzetei F a roţii directoare cu orizontala, măsurat în planul transversal al automobilului. El mai poate fi definit ca fiind unghiul format de planul median al roţii cu un plan paralel cu planul longitudinal al automobilului măsurat în plan vertical. Existenţa acestui unghi împiedică ieşirea roţii directoare de pe fuzetă, prin apariţia unei forţe axiale F a de împingere (de fapt componenta reacţiunii verticale Z r ), care este preluată de lagărele roţii. Ca şi unghiul δ şi unghiul de cădere α contribuie la micşorarea braţului b de rulare a roţii directoare, cu aceleaşi efecte asupra actului de conducere al automobilului. Ca efect negativ unghiul de cădere favorizează tendinţa roţilor directoare de a rula spre exteriorul automobilului, pe arce de cerc a căror rază este egală cu lungimea generatoarei conului teoretic având ca bază roata directoare. Valorile uzuale ale unghiului de cădere sunt cuprinse în intervalul 0 30 ' -l 30'. Mărimea unghiului de cădere se corelează cu mărimea unghiului de convergenţă, astfel încât la rularea rectilinie roţile directoare să fie paralele.

131 Unghiul de cădere α Conul format de roata directoare datorită unghiului de cădere UnghiuI de convergenţă- γ Unghiul de convergenţă este unghiul format de axa fuzetei cu axa punţii directoare sau este unghiul format de planul median al roţii cu planul longitudinal al automobilului, măsurat în plan orizontal. Mărimea unghiului de convergenţă se exprimă, în general, ca diferenţa de cote B-A, măsurate în plan orizontal, între jenţi, în faţa şi în spatele punţii faţă. Unghiul de convergenţă este necesar pentru a compensa tendinţa de deschidere a roţilor directoare, pentru ca la mersul rectiliniu roţile directoare să fie paralele. La automobilele la care puntea directoare este şi punte motoare unghiul de convergenţă are valori negative (roţi divergente), deoarece forţa la roată, F r creează, în raport cu axa pivotului, un moment de închidere M j = F r b, care tinde să închidă roţile de direcţie pe sensul de înaintare a automobilului. V a Unghiul de convergenţă

132 La automobilele la care puntea directoare este punte nemotoare unghiul de convergenţă este influenţat de acţiunea rezistenţei la rulare R r, care favorizează apariţia unui moment de deschidere a roţilor directoare, M d =R r b. Valorile medii ale unghiului de convergenţă sunt cuprinse în limitele γ= 0 10 ' '. Valori ridicate ale unghiului de convergenţă conduc la uzura exagerată, pe banda exterioară, a pneurilor şi la creşterea consumului de combustibil al automobilului, prin creşterea rezistenţei la înaintare. Roţile directoare foarte convergente (foarte închise) sau roţile directoare foarte divergente (foarte deschise) lucrează ca şi cum conducătorul automobilului ar acţiona permanent o forţă de apăsare redusă, pe pedala de frână. În afara alegerii corespunzătoare a valorilor optime ale unghiurilor de montaj ale pivoţilor şi fuzetelor roţilor de direcţie un rol foarte important la folosirea automobilului de către beneficiarii săi îl au condiţiile constructive prevăzute, de reglare şi menţinere a acestor unghiuri în limitele normale. Dacă pentru constructorul de automobile este primordial să asigure valorile cele mai potrivite pentru unghiurile pivoţilor şi ale fuzetelor, pentru beneficiarul automobilului mai este important să aibă şi posibilitatea aducerii acestor unghiuri în limitele indicate de către constructorul de automobile, în cazurile în care este nevoie de acest lucru. Acţiunea forţei la roată asupra unghiului de convergenţă Din acest compromis au rezultat diverse variante întâlnite în practică, în sensul că este de dorit ca unghiurile să poată fi reglate cu cât mai puţine modificări constructive, costisitoare la producţia de serie. Singurul unghi reglabil la toate automobilele este unghiul de convergenţă (reglarea se face din capetele de cremalieră sau din bieletele de direcţie cu lungime variabilă la autoturisme, sau din capetele de bară la autocamioane şi autobuze). Sunt numeroase modele de

133 autoturisme la care se mai poate regla unghiul de fugă şi, mai rar, unghiul de cădere sau unghiul de înclinare transversală a pivotului. De cele mai multe ori ultimele două unghiuri sunt constructive, nereglabile. 86. Starea termică şi jocul pistonului Pistonul se încălzeşte în contact cu gazele calde şi se deformează ca urmare a dilatărilor termice. Repartiţia temperaturii pe piston este influenţată de următorii factori: procesul de lucru (m.a.s. sau m.a.c.); numărul de timpi (2 sau 4); procedeul de ardere (camera unitară sau divizată); sistemul de răcire (cu aer sau lichid); materialul pistonului; sarcina motorului. Se constată următoarele: temperaturile cele mai mari se obţin în toate cazurile pe faţa pistonului în contact cu gazele de ardere; gradientul maxim de temperatură se obţine în direcţia axei pistonului, în vecinătatea centrului pistonului (~ 10 0 C/cm faţă de 48 0 C/cm realizat în chiulasă şi 18 0 C/cm pentru cămaşa cilindrului). El creşte cu sarcina motorului; temperaturile scad în direcţia radială şi în direcţia axială în lungul mantalei; temperaturile cresc în toate punctele pistonului odată cu sarcina motorului; temperaturile capului pistonului sunt mai mari în cazul m.a.c. în comparaţie cu m.a.s., valorile maxime obţinându-se în cazul m.a.c. cu antecameră la care jetul de gaze izbeşte în capul pistonului, în timp ce la motoarele cu camere nedivizate se obţin temperaturi mai scăzute; temperaturile sunt mai mari în cazul motoarelor răcite cu aer în comparaţie cu cele răcite cu apa; temperaturile sunt mai mari în cazul pistoanelor din fontă în comparaţie cu aliajele de aluminiu, datorită conductivităţii termice mai bune a acestora din urmă. În figura 4.5 se prezintă repartiţia fluxului de căldură în piston, din care se constată că cea mai mare parte din căldura primită se evacuează prin R.P.S. (60 75 %). Prin manta se evacuează 20 30%, iar restul se transmite aerului şi uleiului care ajung în contact cu faţa interioară a capului, cu excepţia unei fracţiuni mici (2 3%) care se evacuează prin bolţ şi bielă % 5-15% 20-30% 2-3% Fig Fig Urmărind fluxul de căldură prin piston (figura 4.6), se constată că toate traiectoriile îşi au originea pe faţa pistonului în contact cu gazele şi că majoritatea lor trec prin flancul inferior al locaşelor segmenţilor, spre segmenţi şi apoi prin suprafaţa laterală a acestora la cămaşa

134 cilindrului. Numai o mică parte din căldură ajunge la segmenţi prin feţele lor superioare. Cea mai mare parte se transmite la cămaşa cilindrului prin segmentul numărul 1 (segmentul de foc), care este cel mai solicitat termic. Repartizarea neuniformă a temperaturilor pe piston şi faptul că materialul mai rece de pe conturul capului şi din manta se opune dilatării celui din partea centrală sunt cauzele tensiunilor termice de compresiune din partea centrală a capului şi de întindere pe conturul acestuia. În cazul în care temperaturile capului depăşesc valorile la care apare fenomenul de fluaj, în timpul funcţionării motorului se produc deformaţii sub forma unor ondulări ale capului în zona centrală. La răcirea pistonului, materialul din această zonă va fi supus unor eforturi de întindere, care pot conduce la apariţia unor fisuri. Cu timpul, fisurile se adâncesc şi pot străpunge capul. Dilatarea pistonului în direcţie radială este inegală deoarece temperaturile şi materialul sunt distribuite neuniform. În figura 4.7 se prezintă deformarea pistonului în urma încălzirii. Deformaţia capului şi R.P.S. conduce la o formă tronconică (a), motiv pentru care jocurile la rece în zona capului vor fi mai mari. Concentrările de material din dreptul umerilor conduc la o dilatare inegală, astfel că pistonul ia o formă eliptică, cu axa mare pe direcţia axei bolţului (b). De aceea pistonul are jocurile la rece în dreptul umerilor mai mari după direcţia axei bolţului. a) Fig b) 87. Distribuţia presiunii pe conturul segmenţilor Din punct de vedere a repartiţiei presiunii pe contur, segmenţii se împart în două categorii: segmenţi cu presiune constantă pe contur (rotunzi sau termofixaţi); segmenţi cu presiune variabilă pe contur (ovali). Segmenţii termofixaţi se obţin astfel: semifabricatul, de formă cilindrică, obţinut prin turnare, se prelucrează la diametrul exterior (D) şi se taie rostul. Se deschid capetele, cu un dispozitiv (figura 6.8. a), pentru a obţine forma în stare liberă. Tensiunile interne, care apar în urma desfacerii segmentului, se înlătură prin tratament termic. Segmenţii termofixaţi se uzează în scurt timp la capete (figura 6.8. b), astfel că pierd contactul cu cilindrul. 1 a. b. Fig Segmenţii cu presiune variabilă pe contur se execută prin copiere. Soluţia este mai scumpă, dar asigură o eficienţă şi o durabilitate sporite.

135 În practică s-a demonstrat că este avantajos ca presiunea să fie repartizată neuniform pe contur. Pentru motoarele în 4 timpi se utilizează caracteristica "pară" având presiunea maximă în dreptul rostului, iar pentru cele în 2 timpi, în special de putere mare, o caracteristică "măr" cu presiunea minimă în dreptul rostului, astfel ca la trecerea peste ferestrele de distribuţie să nu se deschidă capetele segmentului şi să se rupă. Adaptarea la forma cilindrului este proprietatea segmentului cu elasticitate proprie de a urmări abaterile de la forma circulară ale cilindrului. În cazul motoarelor cu dimensiuni mici adaptarea la formă a segmenţilor nu este suficientă, astfel că este nevoie să se mărească presiunea radială cu ajutorul presiunii gazelor din spatele segmentului. În cazul unui segment oval, care se poate roti liber, orice creştere a capacităţii de adaptare la formă într-un loc provoacă scăderea acesteia în alt loc. El are deci o capacitate de adaptare la formă mai mică decât cel rotund. 88. Construcţia piciorului bielei Piciorul bielei se execută de formă tubulară, fiind elastic în cazul bolţului fix în picior şi rigid în cazul bolţului flotant (liber). Cazul piciorului elastic (figura 7.5), varianta (a), cu tăietură axială, prezintă avantajul că realizează un picior mai uşor, iar variantele (b) şi (c) cu tăietură oblică prezintă avantaje privind montajul, însă se introduce un dezechilibru prin masele excentrice. a. b. c. Fig În cazul bolţului flotant piciorul este bucşat (figura 7.6) şi are la partea superioară material în plus (E) pentru corectarea maselor cu mişcare de translaţie. Fig. 7.6.

136 a. b. c. d. Fig Piciorul bielei se deformează sub acţiunea forţelor gazelor, astfel că este necesar să se ia măsuri pentru rigidizarea lui. Mărirea razei de racordare (R 1 ) dintre picior şi tijă (figura7.7. a) are ca efect mărirea rigidităţii piciorului, dar creşte greutatea şi scade zvelteţea bielei. În cazul m.a.c. supraalimentate se utilizează soluţia cu R 1 = (figura 7.7. b). În general la m.a.c. forţa gazelor este mai mare decât FIA, forţa rezultantă acţionând spre arbore, astfel încât se îngroaşă partea inferioară a piciorului, prin deplasarea centrului cercului exterior din (P) în (P ) (figura 7.7. c). La motoarele de putere mică şi medie, la care biela se execută prin forjare, pentru a ţine seama de modificările dimensiunilor care au loc în timpul tratamentului termic, cercul exterior se trasează ca arce de semicerc cu centrele distanţate la 2 3 mm (figura 7.7. d). Piciorul bielei se racordează cu tija cu raze cât mai mari, atât în planul de oscilaţie al bielei, cât şi în planul arborelui cotit, obţinându-se o repartizare mai avantajoasă a tensiunilor în piciorul bielei. În cazul deformării pereţilor piciorului la extremităţi, se deformează şi bucşa (apar crăpături) şi creşte foarte mult presiunea de contact din zona mediană, ceea ce poate scoate bucşa din serviciu. Se admite că presiunea din bucşă se transmite la tija bielei de-a lungul unui arc de 90, grosimea tijei (H p ) luându-se egală cu coarda de 90. În cazul ungerii prin picurare se practică la partea superioară a piciorului un orificiu, sau o tăietură, prin care uleiul ajunge de pe partea interioară a capului pistonului la bolţ. În cazul ungerii sub presiune, uleiul soseşte la bolţ printr-un canal practicat în tija bielei. 89. Chiulasa. Rol, condiţii de funcţionare, cerinţe. Chiulasa împreună cu pistonul şi cilindrul delimitează spaţiul în care evoluează fluidul motor. Chiulasa este supusă solicitărilor mecanice produse de forţa de strângere a şuruburilor la montajul acesteia şi de forţa gazelor. De asemenea, apar tensiuni termice periculoase, care produc deformaţii şi fisurează chiulasa, ca urmare a încălzirii inegale a diferitelor zone ale acesteia (diferenţă de temperatură de C între zona supapelor de evacuare şi a supapei de admisie). În plus apar tensiuni interioare rămase de la turnare, datorită formei complicate şi solidificării neuniforme a materialului. La proiectarea chiulasei se vor respecta următoarele cerinţe: rezistenţă mecanică şi rigiditate corespunzătoare, ceea ce se obţine mai uşor la chiulasele monobloc; canalele de admisie şi evacuare se vor trasa cu racordări şi variaţii lente de secţiune şi de direcţie, astfel ca pierderile de viteză şi de presiune să fie minime; grosimea pereţilor va fi cât mai uniformă, evitând aglomerarea de material care prin răcire şi solidificare neuniformă produce tensiuni interne la turnare; spaţiile de răcire să fie suficient de largi pentru un acces uşor al apei, pentru îndepărtarea uşoară a miezurilor de turnare şi siguranţă contra astupării lor cu

137 depuneri din apă; punctele de intrare şi ieşire a apei de răcire se vor alege astfel ca să se reducă diferenţa de temperatură între cele două feţe ale pereţilor chiulasei (intrarea apei se face pe la partea mai rece, iar ieşirea pe la partea mai caldă); se vor evita zonele de colectare şi blocare a aerului degajat din apa de răcire prin încălzirea ei; forma pereţilor chiulasei trebuie astfel aleasă, încât tensiunile mecanice şi termice din timpul funcţionării să acţioneze în sens contrar cu cele remanente de la turnare; forma camerei de ardere se alege în vederea unui proces de ardere optim. 90. Construcţia si clasificarea farurilor. Lămpile pentru iluminarea interioară. Lămpile pentru iluminarea exterioară. Lămpile pentru semnalizarea optică. Construcţia şi clasificarea farurilor Farurile automobilelor sunt formate din sursa de iluminară primară sau becul, elementul optic format din dulie, reflector şi dispersor şi corpul sau carcasa farului cu ramă. Sursele primare sunt constituite în general din lămpile cu incandescenţă (becurile) şi numai în anumite cazuri se folosesc lămpile (tuburile) fluorescente, care necesită tensiuni alternative de valoare relativ mare. După tensiunea de utilizare, becurile se construiesc pentru 6, 12 şi 24 V. De asemenea, ele se execută pentru diferite puteri, cuprinse între 25 şi 55 W, cele mai utilizate fiind de, deobicei, de W. Din punctul de vedere a1 formei corpu1ui, locului de montare şi număru1ui acestora, se poate face următoarea clasificare a farurilor: - faruri aparente; - farurile îngropate pot fi cu sau fără carcasă; - faruri duble sunt de tip îngropat; - faruri dreptunghiulare. Din punct de vedere a1 uti1izării pe automobi1e, farurile pot fi clasificate astfel: - faruri pentru iluminatul drumului, care au fost prezentate mai sus; - faruri pentru ceaţă; - faruri de căutare. Lămpile pentru iluminarea interioară au rolul de a ilumina interiorul habitaclului, cât şi a compartimentului motorului şi portbagajului. Din această categorie fac parte următoarele corpuri de iluminat: plafonierele, lămpile sub capotă, lămpile pentru iluminarea cutiei cu acte şi lămpile portbagaj. În afară de iluminatul interior general, indicat mai sus, mai există şi iluminatul local pentru aparatele de bord şi bricheta electrică. Lămpile pentru iluminarea interioară sunt de construcţie simplă, confecţionate în general din materiale plastice cu întreruptor încorporat. Plafonierele mai au în plus întreruptoare acţionate prin deschiderea uşilor. Alimentarea plafonierelor se face de la circuitul de curent permanent. Lămpile pentru iluminarea exterioară au rolul de a ilumina în exteriorul automobilului. Din această categorie fac parte: lămpile de poziţie, lămpile pentru iluminarea numărului de înmatriculare, lămpile pentru mersul înapoi şi lămpile portative cu elementele componente respective. Pentru evitarea pătrunderii apei şi prafului, între corpul lămpii şi dispersor, cât şi între corpul lămpii şi caroserie se intercalează garnituri din cauciuc sau materiale plastice. Lămpile pentru semnalizarea optică au rolul de a avertiza - prin aprinderea lor - intenţiile sau manevrele pe care urmează sa le efectueze şoferul ca, de exemplu, semnalizarea momentului începerii frânării, schimbării direcţiei spre dreapta sau spre stânga a automobilului sau intenţia de depăşire a acestuia. Ele se caracterizează printr-o iluminare puternică, utilizându-se becuri până la 21 W. De asemenea, prin aprinderea unor lămpi sau reflectarea razelor luminoase primite din afară, în special pe timp de noapte, se pune în evidenţă prezenţa, cât şi dimensiunile de gabarit ale automobilului, în cazul luminilor de poziţie, lămpilor de semnalizare a deschiderii uşilor din

138 faţă. Lumina emisă de acestea este mai slabă ca în primul caz, utilizându-se becuri de circa 5 W. În primul caz semnalizarea se face cu lumină intermitentă, pe când în cel de al doilea caz - cu lumina cu intensitate constantă. 91. Aparate de bord. Instalaţii de semnalizare avarii. Aparatele de bord au rolul de a măsura, controla şi de a informa pe conducătorul auto asupra funcţionării corecte a principalelor elemente funcţionale ale automobilului, preîntâmpinând prin aceasta anumite deranjamente sau accidente. Tipurile constructive sunt prezentate mai jos. Instalaţii de semnalizare avarii Pentru a se preveni producerea unor defecţiuni care pot avea urmări grave asupra funcţionării motorului şi a automobilului, acestea sunt prevăzute cu instalaţii electrice care au scopul de a controla funcţionarea, în anumite limite, a unor instalaţii şi de a semnaliza apariţia cauzei care ar conduce la producerea defecţiunilor sau avariilor, ca de exemplu: presiunea insuficientă în instalaţia de ungere a motorului, supraîncălzirea apei din instalaţia de răcire a motorului, scăderea nivelului lichidului sau presiunii aerului din instalaţiile de frânare comandate hidraulic, rezervă de combustibil în rezervor, indicarea încărcării bateriei de acumulatori, etc.
