SÚHRNNÁ TECHNICKÁ SPRÁVA VŠEOBECNÁ ČASŤ

Transcript

1 SÚHRNNÁ TECHNICKÁ SPRÁVA VŠEOBECNÁ ČASŤ 01. Väzba na platnú územnoplánovaciu dokumentáciu Aktuálne nadradenou územnoplánovacou dokumentáciou pre riešenie predmetného územia je Územný plán mesta Zvolen schválený uznesením MsZ č. 144/2004 zo dňa , v znení jeho neskorších zmien a doplnkov, ktorého záväzná časť bola vyhlásená VZN č. 83. Ten bol v priestore Barín spresnený Urbanistickou štúdiou Zvolen, Západ - Bariny, Ing. arch. Martin Repický, 07/2017. Uvedený dokument vykazuje čiastočný súlad s Územným plánom mesta Zvolen a bol primerane prerokovaný. V bodoch súladu s Územným plánom mesta Zvolen bude štúdia slúžiť na koordináciu stavebných aktivít v centrálnom priestor Barín. V bodoch nesúladu s územným plánom, môže slúžiť ako podklad pre jeho zmenu. Areál kúpaliska a súvisiaca infraštruktúra plne rešpektuje obsah Urbanistickej štúdie, ktorý je v tejto časti územia v súlade s funkciami navrhovanými územným plánom. Na základe uvedeného je zamýšľaný investičný zámer plne v súlade s platnou územno-plánovacou dokumentáciou. 02. Charakteristika územia, priestoru a limitov staveniska a existujúca zeleň Charakteristika územia, priestoru a limitov staveniska Stavba sa nachádza v intraviláne mesta Zvolen v jeho západnej časti v časti Bariny v tesnom susedstve sídliska Západ vo výseku rieky Hron tangenciálne vedenej cesty I/66 a radiálne vedenej Štúrovej ulice, ktoré zároveň oddeľuje riešené územie od sídliska Západ a spája túto časť mesta s centrom mesta. Južne od projektovaného areálu sa nachádza Biocentrum BC 27. Územím prechádza kanalizačný tlamový zberač "F" a vetva hĺbkovej drenáže regulujúca úroveň spodných vôd na sídlisku Západ a tiež v lokalite Barín. Menovaná infraštruktúra je vzhľadom na svoj význam výrazným priestorovým limitom. Územie je prevažne rovinaté v časti futbalového ihriska umelo splanírované, v ostatnej časti má terén prírodnejší charakter. Existujúca zeleň Východná časť staveniska je bez súvislej vegetácie, v západnej časťi (dominantne v ploche SO 01 a SO 03) sa nachádza rozsiahly porast náletového charakteru. Prevažujúce druhy v poraste sú vŕba rakytová, vŕba popolavá, vŕba krehká a doplnkovo vŕba biela. Uvedené druhy nie sú vzhľadom na rozkonárenú formu koruny a krátku životnosť drevín vhodné ako mestská zeleň resp. líniová sprievodná zeleň, preto sa uvažuje s výrubom a následnou náhradnou výsadbou zosúladenou so stavebo technickým riešením. Vo výkresovej časti vyznačená časť existujúcej zelene nachádzajúca sa vo vnútri areálu kúpaliska bude v úvodných rokoch prevádzky (do doby vyrastenia navrhovaných nových drevín v SO 20) ponechaná, postupne však bude nahrádzaná vhodnejšími formami. S výstavbou súvisí potreba plošných výrubov na ploche približne 8160 m2. Inventarizácia zelene bude predmetom samostatnej prílohy. 03. Vplyv stavby na životné prostredie Všeobecne Stavba ako taká zaťaží životné prostredie štandarným znížením plôch zelene, emisiami spojenými s výrobou zabudovaných stavebných materiálov, emisiami spojenými s prevádzkou areálu a dopravným prístupom návštevníkov. Miera zaťaženia ŽP však nepresiahne štandardný rámec stavieb umiestňovaných v intraviláne na plochách na to určených a vzhľadom na to, že sa jedná o rekreačno-športovú funkciu s vysokým podielom exteriérových aktivít sekundárne naviazaných na pobyt v prírode bude zaťaženie životného prostredia minimálne. V návrhu sú prijaté opatrenia na elimináciu negatívneho vplyvu stavby na životné prostredie. Biocentrum BC 27 Južne od projektovaného areálu sa nachádza Biocentrum BC 27. Stavba ani projektovaná technická infraštruktúra nezasahuje do najhodnotnejšej ani do menej hodnotnej časti biocentra v zmysle Urbanistickej štúdie. Prítomnosť intenzívnej prírodnej zložky je jednou z hlavných príčin zámeru vybudovať v severnej resp. centrálnej časti Barín športovo-relaxačný komplex

2 Režim zrážkových vôd Rezim nakladania so zrážkovými vodami rešpektuje 3 ods. 4 až 5 zákona OPK č.543/2002 Z.z. Vzhľadom na vhodné podmienky vsakovania preukázané geologickým prieskumom bol pre režim nakladania so zrážkovými vodami zvolený ekologický a k životnému prostrediu šetrný prístup likvidácie zrážkových vôd priamo v území kde zrážky spadnú. Navrhnutý je systém kratších kanalizačných a drenážnych vetiev zaúsťovaných do sústavy menších retardačných vsakov a dažďových záhrad v zmysle grafickej časti. Vsaky majú charakter bodový alebo plošný. Bodové vsaky majú charakter štrkových studní napojených na vodonosné štrkové horizonty. Plošný vsak je uvažovaný v zelenej ploche pred vstupom do parkoviska. Zaolejované vody z parkovísk sú prečistené v odstraňovači ropných látok vsavané až následne. Podrobnejšie bude režim odvodu a vsakovania zrážkových vôd riešený v ďalšom projektovom stupni. Uvedený návrh ma silný retardačný účinok porovnateľný so súčasným stavom v území a neprispeje k prudkému nárastu vôd v tokoch počas prívalových dažďov. Na druhej strane nedôjde k zníženiu množstva povrchových ale hlavne spodných vôd dotujúcich Biocentrum BC 27. Odpadové hospodárstvo Komunálny odpad vznikajúci pri prevádzke areálu bude separovaný v zmysle platnej legislatívy. Prevádzkovateľ zabazpečí separovanie odpadu a v tomto zmysle vystrojí aj samostatný areál. Kontajnery budú nasledovne farebne odlíšené: - Komunálny zmesový odpadu - čierna farba - Kovy - červená farba - Papier - modrá farba - Sklo - zelená farba - Plasty - žltá farba - Biologický odpad - hnedá farba V zmysle ustanovení urbanistickej štúdie bude odpadové hospodárstvo vizuálne odtienené od ulice a navrhujeme ho umiestniť do technického dvora. Prevádzkovateľ areálu uzavrie zmluvu s vývozcom odpadu a zabezpečí pravidelný vývoz separovaného odpadu. Pre nakladanie s odpadmi vzniknutými počas stavebnej činnosti viď bod 7 tejto správy. Energie a emisie Areál nemá inštalovaný žiadny lokálny zdroj znečistenia ovzdušia. Výlučným médiom budúcej prevádzky je elektrická energia a teplo viazané v exteriérovom vzduchu. Na ohrev bazénovej a úžitkovej vody sú navrhnuté dve tepelné čerpadlá vzduch voda, vykazujúce vysokú účinnosť práve v letnom období, práve preto vyplynuli z porovnávaných možností voľby zdroja tepla ako najefektívnejšie a tým aj najšetrnejšie k životnému prostrediu. Nasávanie praného vzduchu e orientované do plochy parkoviska, kde sa predpokladá zvýšená teplota exteriérového vzduchu. Hlukové emisie sú na úrovni 55 db(a) vo vzdialenosti 10m od zdroja, pričom sú ďalej znížené sériou opatrení hlavne umiestnením tepelných čerpadiel do akusticky tieneného technického dvora. Zdroj vody Zdrojom vody je verejný vodovod. Vzhľadom na nadštandardnú potrebu vody projektant preveril možnosť realizácie vlastného zdroja a však zo špecifikácie parametrov podzemných vôd definovaných hydrogeologickým prieskumom by zriadenie vlastného zdroja s vlastnou úpravou vody v realizačných a hlavne prevádzkových nákladoch vysoko prevýšilo náklady spojené s pripojením na verejný zdroj. 04. Urbanistické riešenie Urbanistické riešenie vychádza z konceptu zástavby územia daného urbanistickou štúdiou. Urbanistický návrh prezentovaný v štúdii zapracováva známe investičné požiadavky do konkrétneho urbanistického priestoru so zohľadnením lokálnych urbánnych a prírodných determinantov s cieľom vytvoriť v jadre riešeného priestoru hodnotnú mestskú športovo-rekreačnú zónu, ktorej základom má byť práve areál kúpaliska a budúcej plavárne. Rekreačné jadro zóny má byť v budúcnosti po obvode, prioritne v kontakte so Štúrovou ulicou, doplnené blokmi so sústredenými mestotvornými funkciami s prevahou polyfunkcie a bývania. Športovo rekreačné plochy doplní areál atletiky a futbalu, areál minifutbalu a bike a skate park. Návrh potvrdzuje význam Štúrovej ulice ako významnej kompozičnej osi a posilňuje jej mestský charakter, ktorý jej v tejto časti mesta vzhľadom na príliš formálny urbanizmus sídliska Západ chýba. 05. Prevádzkové riešenie areálu a architektúra Samotný areál kúpaliska sa rozprestiera východne od navrhnutého parkoviska orientovaného v smere sever - juh. Na južnom konci parkoviska je riešené pešie rozptylné priestranstvo naväzujúce na vstupné priestory kúpaliska. Tie sú vytvorené prerušením hmoty stavebného objektu SO 01, čim vznikne vstupná brána do areálu. Objekt SO 01 zároveň vizuálne aj akusticky odtieňuje areál od rušnej dopravne zaťaženej časti územia. Samotný areál má jednoduchú vnútornú logistiku ktorej jadrom je multifunkčný bazén s plochou vodnej hladiny

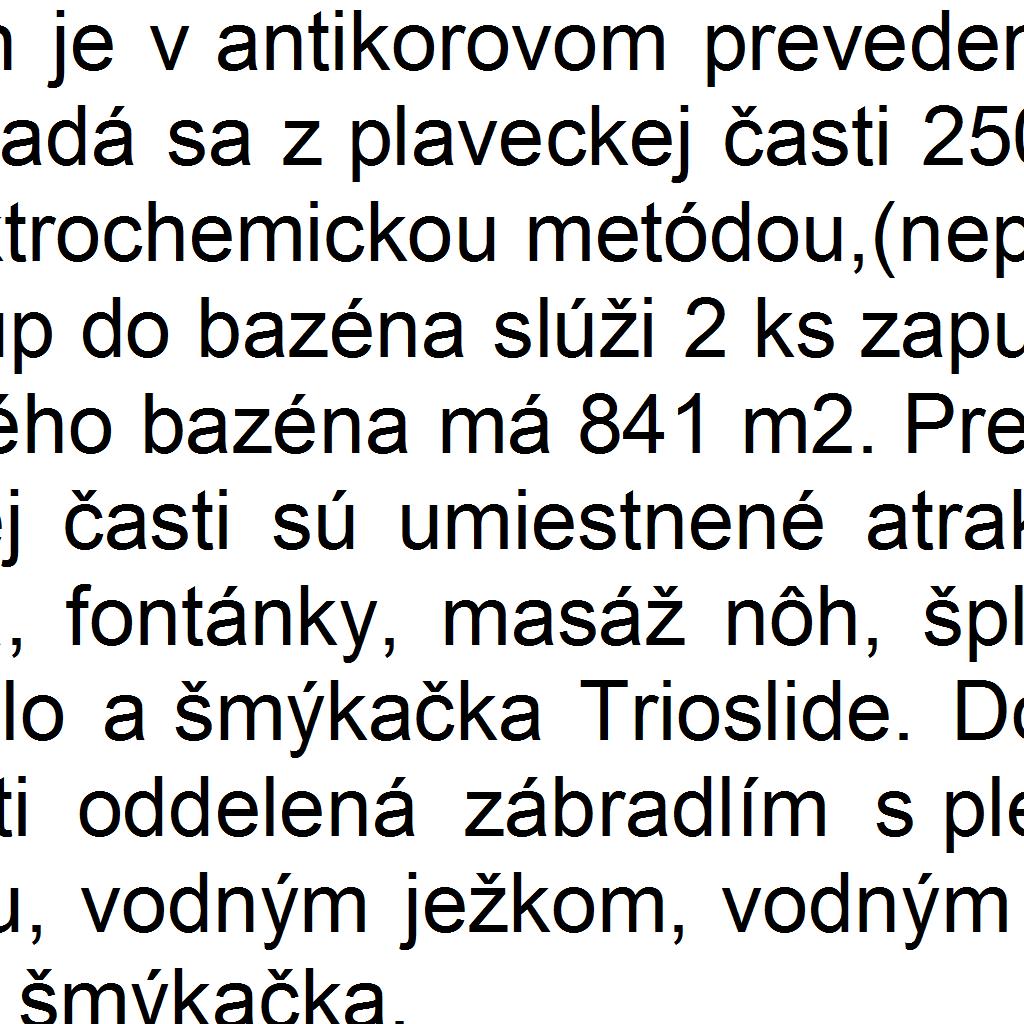

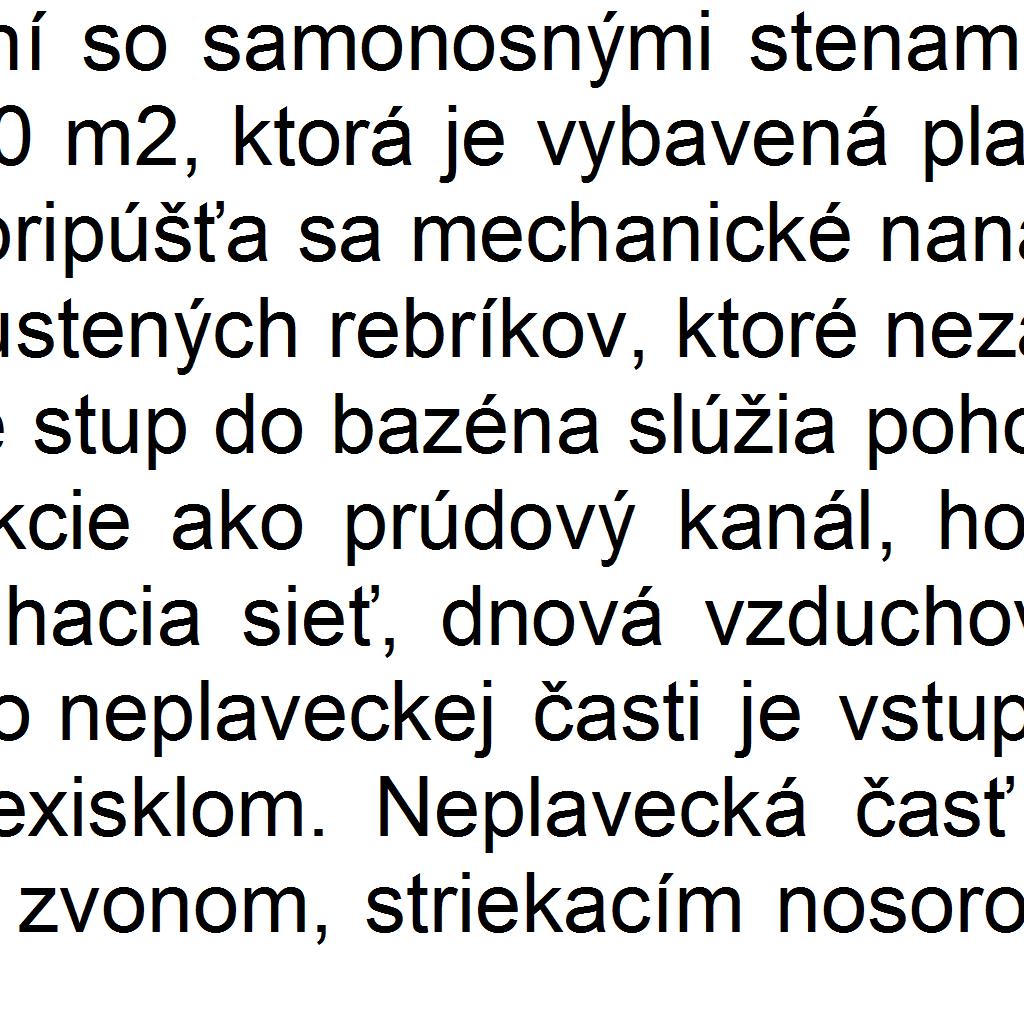

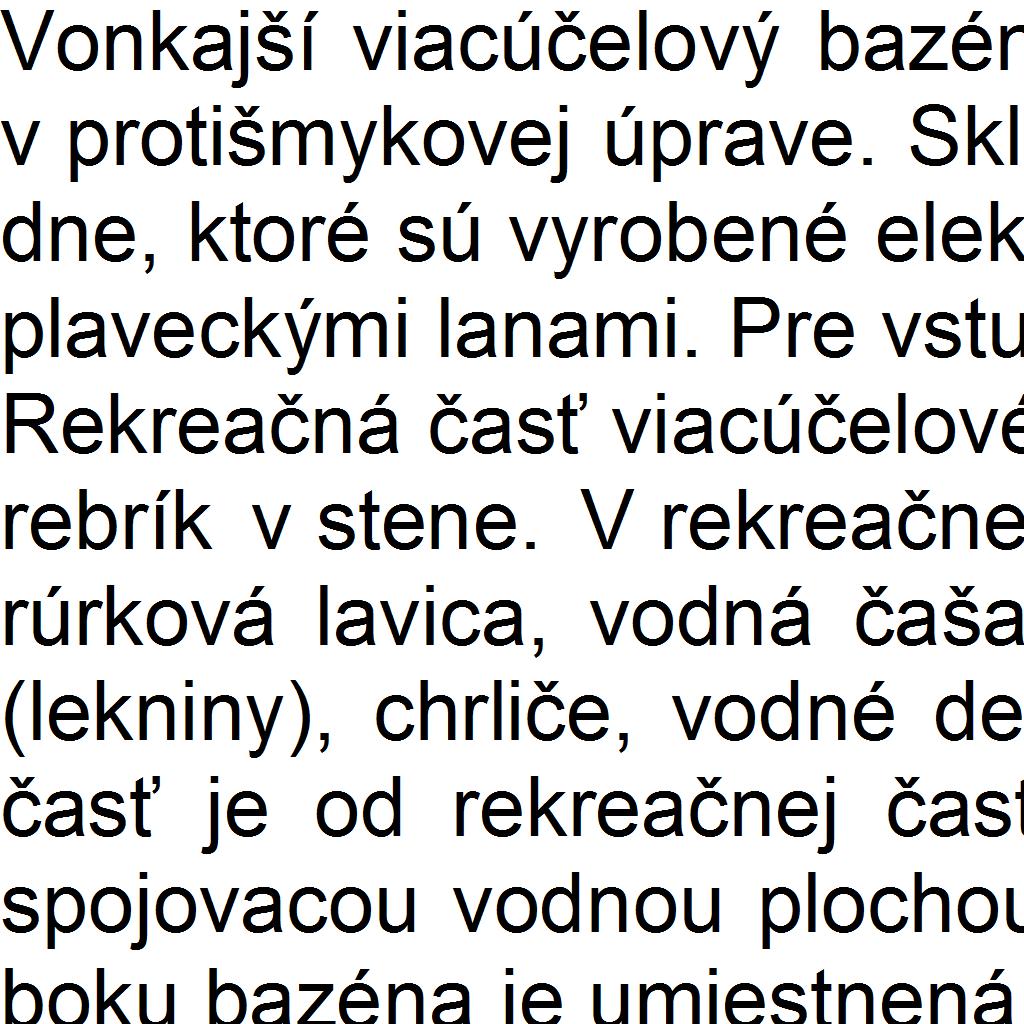

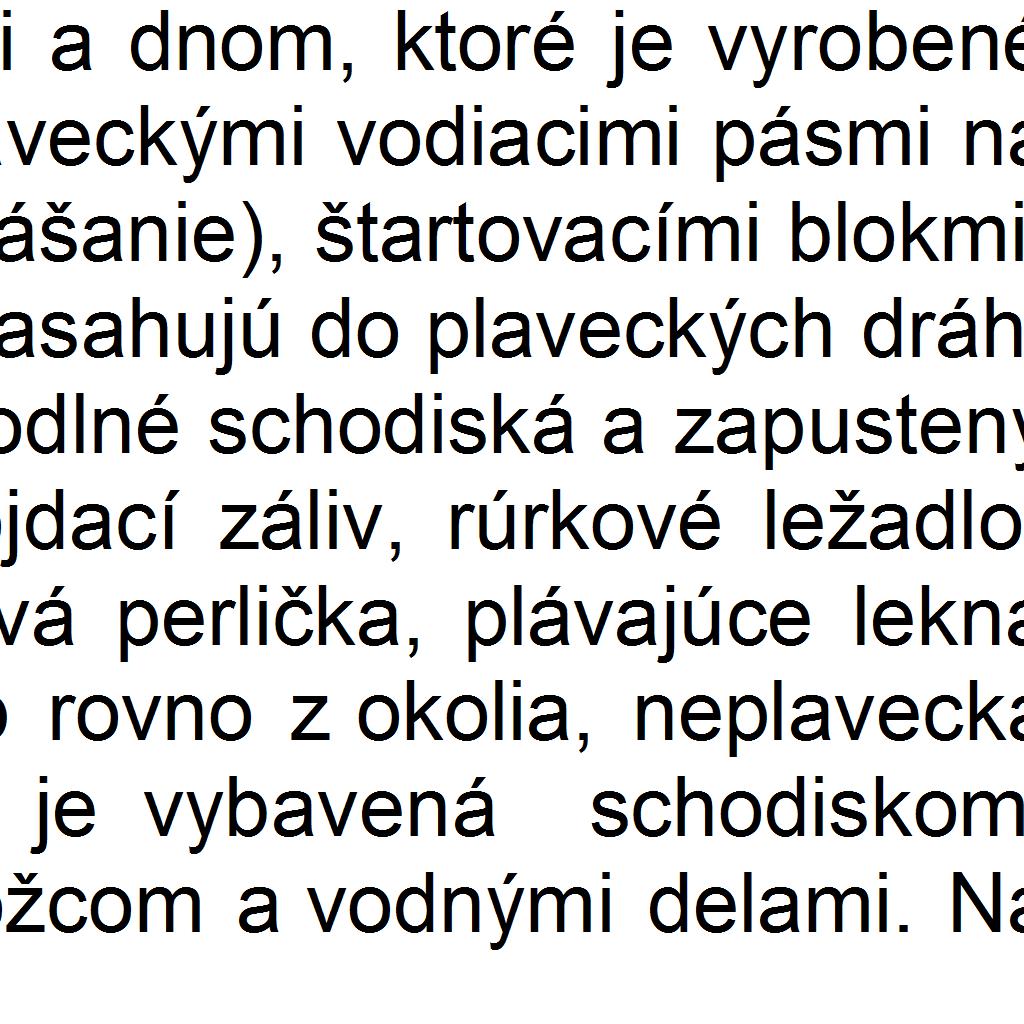

3 cca m2. Uvažovaná je nerezová konštrukcia garantujúca dlhú a bezkolíznu prevádzku. Bazén je členený na plaveckú, rekreačnú a neplaveckú časť, pričom je doplnený množstvom atrakcí. Zúženie oddeľujúce plaveckú ad rekreačnej časti je premostené lávkou. Spevnené plochy po obvode bazéna sú veľkorysé a v budúcnosti umožnia napojenie na južnú fasádu plavárne. Približne polovica plochy areálu je zelená a poskytne rekreačnú ďalšiu voľnú rekreačnú plochu v tieni stromov. Objekt zázemia je prízemný a delený na dve časti. Severná zastrešuje vstupno administratívne funkcie, technické funkcie a funkcie hygienického zázemia návštevníkov kúpaliska. V južnej časti sú navrhnuté dve gastro prevádzky. Časť severného objektu je podpivničená a je v nej umiestnená bazénová techológia. Areál je juhovýchodnom rohu doplnený viacfunkčným ihriskom a detským ihriskom nachádzajúcom sa medzi odbytovými terasami pred gastro prevádzkami. Centrálne priestory po oboch stranách vstupu budú vybavené stojanmi na bicykle, lavičkami, osvetlením a ďalšími prvkami drobnej architektúry. Architektonické stvárnenie je súčasné s prvkami textilnej architektúry odkazujúcimi na sezónny - letný - charakter prevádzky naviazaný na vodu. Architektonické prevedenie objektu zázemia by nemalo zaostávať za kvalitatívnym prevedením bazénovej časti. 06. Dopravné riešenie S realizáciou kúpaliska súvisí realizácia dopravnej infraštruktúry, ktorá vytvorí základ budúcej dopravnej infraštruktúry v Barinách v zmysle urbanistickej štúdie. Pre vstup do územia bude využitá existujúca križovatka ulíc Štúrova a Tulská, ktorá bude prebudovaná z križovatky tvaru "T" na priesečnú križovatku. Následne bude vybudovaná prístupová komunikácia (SO 02) s priľahlými koridormi pre pešiu a cyklistickú dopravu. Celková výpočtová potreba statickej dopravy na základe uvažovanej kapacity kúpaliska predstavuje 176 parkovacích miest. V projektovanej etape výstavby bude vybudované terénne parkovisko (SO 03) s kapacitou 96 parkovacích miest. Zostávajúcu kapacita 80 parkovacích miest poskytne v budúcnosti Parkovací dom umiestnený v susedstve v zmysle urbanistickej štúdie. Do doby realizácie parkovacieho domu a dobudovania príslušného počtu parkovacích zabezpečí prevádzkovateľ kúpaliska obmedzenie dennej návštevnosti na úroveň 500 osôb. Dopravné riešenie pre objekty SO 02, SO 03 a SO 04 je podrobne popísané nižšie v samostatných častiach tejto správy. 07. Kategorizácia odpadov So stavebnými prácami, súvisí adekvátna produkcia stavebných odpadov. Odpady vznikajúce počas stavebných prác budú zneškodnené alebo zhodnotené v zariadeniach na zneškodňovanie resp. zhodnocovanie. Vybraný dodávateľ ku kolaudácií predloží všetky doklady týkajúce sa zneškodnenia resp. zhodnotenia odpadov, ktoré vznikli. Odpady budú kategorizované podľa vyhlášky MŽP SR č. 365/2015, ktorou sa ustanovuje Katalóg odpadov a spôsob nakladania s nimi bude zosúladený s platnou legislatívou v odpadovom hospodárstve, predovšetkým so zákonom 79/2005 Z. z. o odpadoch a o zmene a doplnení niektorých zákonov (ďalej len zákon 79/2015 Z. z. o odpadoch) a s ním súvisiacich vykonávacích vyhlášok a ďalších všeobecne záväzných predpisov. Počas výstavby sa predpokladá vznik nasledovných druhov odpadov: zmesi betónu, tehál, obkladačiek, dlaždíc a keramiky, neobsahujúce NL, kategória odpadu O. Kód zneškodnenia odpadu D drevo, kat. odpadu O, kód zneškodnenia odpadu D plasty, kat. odpadu O, kód zhodnotenia odpadu R železo a oceľ, kat. odpadu O, kód zhodnotenia odpadu R káble iné ako v , kategória odpadu O, kód zhodnotenia odpadu R bitúmenové zmesi obsahujúce uhoľný decht, kategória odpadu N, kód zneškodnenia odpadu R odpad z drvených hornín (minerálna vlna), kategória odpadu O, kód zneškodnenia odpadu D papier a lepenka, kategória odpadu O, kód zhodnotenia odpadu R zmesový komunálny odpad, kategória odpadu O, kód zneškodnenia odpadu D1. Nakladanie s komunálnym odpadom počas prevádzky objektu je popísané v časti Dotknuté ochranné pásma, limity a ochrana ostatných záujmov v území Ochranné pásma letiska Sliač Riešené územie sa nachádza v ochrannom pásme kužeľovej plochy Letiska Sliač pričom sa nepredpokladá presiahnutie výškových limitov žiadnym s projektovaných prvkov.

4 Ochranné pásma inžinierskych sietí Územím prechádza kanalizačný tlamový zberač "F". Pre jeho ochranné pásmo stanovil prevádzkovateľ limit 2,5 m a každú stranu od okraja potrubia. V PD je uvažovaný ochranný koridor šírky cca. 8 m (2, ,5) Archeologické súvislosti a ochrana pamiatok U inundácii rieky Hron bolo zistené zberom osídlenie z doby laténskej a doby rímskej. V týchto lokalitách je navrhovateľ pri stavebnej alebo inej hospodárskej činnosti (napr. protipovodňových opatrení, hlboká orba na predtým neobrábanej pôde...) povinný v zmysle 36 ods. 2 pamiatkového zákona požiadať KPÚ Banská Bystrica o vyjadrenie o zámere stavby z dôvodu záchrany archeologických nálezov a situácií. Rieka Hron Prakticky celé riešené je inundačným územím zasiahnuteľným storočnou záplavovou vodou Q100. Úpravy hrádzového systému nad úroveň storočnej vody sú v procese, aj preto sa nebráni zástavbe takto zasiahnutých rozvojových území v zmysle územného plánu. Vzhľadom na uvedené, ale aj vzhľadom na výškové súvislosti v území, sa predpokladá osadenie niveliet navrhovaných ciest na násypoch a následné výškové prispôsobenie nivelety objektov priľahlým komunikáciám so zohľadnením vyššie uvedeného. Areál kúpaliska je vzhľadom na plošný charakter a finančnú neúnosnosť realizácie násypov takéhoto rozsahu s vedomím investora situovaný pod úrovňou hladiny Q100 na čo projektant opätovne upozorňuje. V rámci ochrany pred povodňami je lokalita Zvolen, vodný tok Hron, rkm 153, ,000 protipovodňové opatrenia na toku Hron zahrnutá v Pláne manažmentu povodňového rizika v čiastkovom povodí Hron. Jeho hlavnou úlohou je návrh protipovodňového opatrenia ochrany mesta Zvolen, pre vodný tok Hron v rkm 153, ,000 prechádzajúci intravilánom mesta Zvolen tak, aby sa zabezpečila ochrana intravilánu pre prietok Q100 s bezpečnosťou 0,5 m.v súčasnosti je v riešenom úseku v rkm 153, ,480 vybudovaná POH. V rámci navrhnutých opatrení na zabezpečenie protipovodňovej ochrany sa v riešenom území navrhuje navýšenie POH v rkm 153, ,000, nakoľko POH nemá potrebnú výšku koruny hrádze pre prietok Q100 s bezpečnosťou. Zároveň sa navrhuje aj odstránenie nánosu z bermy v úseku rkm 153, ,320. Do doby realizácie protipovodňových opatrení v území, ktoré je zahrnuté v povodňových mapách ako záplavové územie 100-ročnej vody (vyznačené v grafickej časti), je pri povoľovaní stavieb potrebné zabezpečiť nasledovné: pri plánovaní výstavby v záplavových územiach je potrebné vyžiadať si stanovisko správcov tokov a rešpektovať stanovisko štátnej vodnej správy pri navrhovaní stavieb akceptovať ustanovenia Zákona o vodách č. 364/2004 Z. z. a ustanovenia Zákona o ochrane pred povodňami č. 7/2010 Z. z. 08. Civilná ochrana Areál kúpaliska bude prevádzkovaný sezónne cca. 4 mesiace v roku. Vzhľadom na uvedené a povahu stavebných objektov ktoré sú charakteru otvorených prístreškov, nie je objekt vhodný pre zriadenie úkrytov civilnej ochrany. V budúcnosti je vhodnejšie využiť pre zriadenie úkrytu objekt plavárne s celoročnou prevádzkou a iným konštrukčným charakterom objektu.

5 STAVEBNÉ A INŽINIERSKE OBJEKTY SO 01 OBJEKT ZÁZEMIA KÚPALISKA SO ARCHITEKTÚRA Objekt zázemia kúpaliska integruje všetky doplnkové funkcie potrebné k prevádzke kúpaliska. Objekt je situovaný pozdĺž západnej hranice areálu a vytvára prirodzený vizuálny aj akustický predeľ medzi parkoviskom a kúpaliskom. Dispozičné riešenie Líniový objekt je vstupným priestranstvom rozdelený na dve časti. V Južnej časti sú umiestnené dve nezávislé gastro prevádzky so spojeným zázemím. V severnej časti sú v južných troch moduloch umiestnené pokladne a zázemie personálu kúpaliska. V stredných moduloch sú umiestnené šatne a hygienické zázemie návštevníkov kúpaliska. V troch severných moduloch je technické zázemie a zázemie technického personálu. V tejto časti je umiestnené schodisko pre vstup do podzemnej časti objektu, v ktorej je bude inštalovaná bazénová technológia a vyrovnávacia nádrž. Na severnej strane pokračuje objekt technickým dvorom, v ktorom je umiestnená kiosková trafostanica a dvojica tepelných čerpadiel. Dvor je od strany kúpaliska akusticky aj vizuálne oddelený ŽB stenami. Dimenzovanie hygienického zázemia v zmysle vyhlášky Ministsterstva zdravotníctva Slovenskej republiky 308/2012: Základaná kapacita Viacúčelový bazén s vodnou plochou Kapacita vodnej plochy 1200 m2 / 4,0 m2 na plavca Kapacita kúp. v zmysle vyhlášky 308/2012, 300 x 3(5) 1200 m2 300 osôb 900 osôb (450M/450Ž) Minimálne hygienické požiadavky V zmysle vyhlášky platia nižšie uvedené minimálne hygienické štandardy pre kúpaliská s kapacitou do 300. Pre kapacitu osôb sa potreba hygienických zariadení znižuje na polovicu a pre kapacitu osôb sa ďalšia kapacita znižuje na tretinu. Z uvedeného vyplýva že pre kúpalisko s návšetvnosťou 900 osôb sú minimálne hygienické požiadavky nasledovné: 1 WC / 40 žien, 150/ /40/2 = 3,75 + 3,75 = 7-8 wc 1 WC + pisoár / mužov, 150/ /80/2 = = 4 wc + 4pis 1 sprcha / kúpajúcich, 300/ /80/2 = 3,75 + 3,75 = 7-8 spŕch 1 kabínka / 60 kúpajúcich, 300/ /60/2 = 5+5 = 10 kabíniek Oddychová plocha min. 2 m2 na osobu 1800 m2 Navrhované počty hygienických prvkov zázemia sú nasledovné: WC misa ženy 8 WC misa + pisoár muži Sprcha ženy 5 Sprcha muži 4 Sprcha imobilný 1 Sprcha exteriérová 5 Prezliekacia kabínka 12 Prezliekacia kabínka rodinná resp. imobilný 2 Prezliekacia kabínka mobilná exteriérová 4 Oddychová plocha spevnená okolo bazénov 1830 m2 Oddychová plocha trávnatá cca m2 Konštrukčné riešenie Objekt je prízemný líniový s čiastočným podpivničením. Vzhľadom na jeho dĺžku sa predpokladá potreba dilatácie severnej časti objektu na dva dilatačné celky. Založenie objektu bude upresnené v ďalšom projektovom stupni na základe spresňujúceho geológického prieskumu. Predpokladá sa konvenčné založenie na ŽB pasoch zo základovou škárou v úrovni štrkových horizontoch v kombinácii s hlbinným zakladaním v mieste výskytu uholných vrstiev v podloží v zmysle geologickej situácie a výsledkov dostupného hydrogeologického prieskumu. Konštrukcie suterénu budú monolitické železobetónové podobne tiež zvislé nosné konštrukcie nadzemnej časti. Predpokladá sa nasadenie veľkoplošného debnenia s veľkosťou panelu 2,7 x 2,7m. Strešná konštrukcia bude ľahká montovaná tvorená plnostennými drevenými nosníkmi na báze CLT panelov v osovej vzdialenosti 2,7m,

6 na ktorých bude uložená stropná rovina z CLT panelov. Svetlý rozpon strešných nosníkov je 6,0 m. Hydroizolačná vrstva bude na báze PVC fólie. Vzniknutý pás medzi hornou hranou ŽB stien a strešnou rovinou bude slúžiť na presvetlenie a odvetranie vnútorných priestorov. Pás bude vyplnený panelmi ťahokovu, v mieste bufetov a kancelárie tiež oknami. Vzhľadom na to že sa jedná o sezónne prevádzkovaný nevykurovaný objekt, nevzniká nárok na dodržanie stavebno-fyzikálnych nárokov na obvodové konštrukcie. Vnútorné členenie bude realizované prevažne z ľahkých prepážkových systémov vhodných do vlhkých priestorov. Nástupné priestranstvo medzi severnou a južnou časťou objektu bude prestrešené mebránovou textilnou strešnou konštrukciou zavesenou na oceľovej konštrukcii resp. kotvenou do okolitých nadzemných konštrukcií objektu SO 01. Membránami budú vizuálne zvýraznené aj oba vstupy do priestoru šatní. Samotný vstupný predeľ je tvorený oceľovou ťahokovovou konštrukciou s integrovanými vstupnými bránami a turniketmi. Podobným systémom ťahokovových panelov bude zo strany kúpaliska uzavretý technický dvor. Vstupy do interiérových častí objektu sú riešené systémom rolovacích brán, za ktorými sú v prípade potreby umiestnené otváravé dvere. Brány zabezpečia komfortné prevádzkové otvorenie častí nevyžadujúcich fyzické predelenie počas prevádzkovýchodín (šatňa a pod.), zároveň zabezpečia spoľahlivé mimoprevádzkové a mimosezónne uzavretie objektu. SO STATIKA Stavebný objekt SO 01 je dvojpodlažná stavba pozostávajúca z čiastočného suterénu a prízemia. Obdĺžnikový pôdorys prízemia má rozmery cca 56,6 x 6,4m, pričom suterén je na dĺžke cca 40,5m. Zvislé nosné konštrukcie Zvislými nosnými prvkami prízemia objektu SO 01 budú pozdĺžne nosné železobetónové steny vystužené štyrmi priečnymi stenami.. Podzemná technologická časť bazénov bude mať nosné pozdĺžne obvodové železobetónové steny, ktoré budú vystužené dvoma priečnymi obvodovými a jednou vnútornou priečnou železobetónovou stenou oddeľujúcou vyrovnávaciu nádrž. V priestore vstupu do prízemnej časti budú železobetónové steny doplnené oceľovou konštrukciou. Vodorovné nosné konštrukcie Vodorovnou nosnou konštrukciou je stropná doska nad podzemnou časťou, ktorá bude v tvare železobetónovej monolitickej dosky. Zastrešenie Zastrešenie je navrhnuté v tvare plochej strechy. Jej nosnými prvkami budú priečne strešné drevené nosníky v modulovej osnove 21x2,7m. V priestore vstupu bude plachtové zastrešenie uchytené na oceľovú konštrukciu. Základy Založenie objektu bude riešené na základe Záverečnej správy z už zrealizovaného podrobného inžinierskogeologického prieskumu vypracovaného Mgr. Petrom Jenčkom v októbri Zistené podložie pod predmetným objektom možno hodnotiť ako zložité základové pomery, z dôvodu výskytu neúnosnýchstlačiteľných vrstiev uhlia v niektorých prieskumných sondách, ktorých poloha korešponduje s polohou riešeného objektu. Vrstva uhlia sa nachádza v hĺbke cca 6,0 až 7,5m od rastlého terénu. Až pod ňou v hĺbke cca 10,0m sa nachádzajú únosné siltovce piesčité. Ich poloha je však premenná, pričom v sondách kde sa nezistila uhoľná vrstva, sú siltovce aj vo výrazne vyšších polohách a to cca 4,5m a nad nimi sa nachádzajú únosné štrky, ktoré začínajú už v hĺbke 1,5m od rastlého podložia (sonda J-4 a podobne aj sonda J5). Vzhľadom na takúto geologickú skladbu bude potrebné hlbinné zakladanie, respektíve jeho kombinácia s plošným zakladaním. Najoptimálnejším riešením bude objekt konštrukčne rozdeliť po jeho dĺžke dilatáciou, ktorá ho rozdelí na jednopodlažný a dvojpodlažný dilatačný celok. Jednopodlažný sa založí na plošných základoch a dvojpodlažný bude založený na pilotách. SO ZDRAVOTECHNIKA Vnútorný vodovod Vnútorný vodovod pre Objekt zázemia kúpaliska je navrhovaný delený ako rozvod studenej pitnej a požiarnej vody a vodovod teplej úžitkovej vody, pripravovanej centrálne s ohrevom bazénovej vody, v samostatnom výmeníku tepla, v priestoroch bazénovej technológie. Teplá voda s cirkuláciou bude privedená k umývadlám a sprchám v priestoroch šatní. Teplá úžitková voda (TÚV) pre potreby upratovačky bude pripravovaná v samostatnom elektrickom závesnom tlakovom ohrievači vody s rýchloohrevom a ECO programami typu Tatramat EO 120 EL menovitého objemu 120 l. Príprava TÚV pre bufety (predpoklad, že budú prenajaté dvom subjektom) bude v dvoch samostatných tepelných čerpadlách pre ohrev teplej vody typu Tatramat TEC 300 TM menovitého objemu 300 l s prídavným ohrievacím telesom s výkonom 1,5 kw-220/230v 50 Hz. TÚV pre hygienické zariadenie bufetov sa bude pripravovať v samostatnom elektrickom závesnom tlakovom ohrievači vody s rýchloohrevom a ECO programami typu Tatramat EO 50 EL menovitého objemu 50 l. Pre potreby požiarnej ochrany objektu sa navrhujú, v zmysle požiadavky projektu Požiarnej ochrany stavby, v objekte osadiť vnútorné požiarne hydranty hadicové navijáky DN 25 mm s tvarovo stálou hadicou dĺžky

7 30,00 m (Q = 59 l/min.), osadené v hydrantových skriniach. Hadicové zariadenia budú umiestnené tak, aby v každom mieste stavby bolo hasenie najmenej jedným prúdom vody. Hadicové zariadenia budú rozmiestnené tak, že najodľahlejšie miesto požiarneho úseku nebude od hadicového zariadenia s tvarovo stálou hadicou vzdialené viac ako 30 m. Ich poloha a počet sa spresní v ďalšom stupni projektovej dokumentácie, v projekte stavby pre stavebné povolenie. Ležatý rozvod studenej vody k vodovodným stúpačkám k požiarnym hydrantom sa navrhuje viesť v podlahe prízemia a navrhuje sa, ako aj pripojenia ku vnútorným požiarnym hydrantom, z oceľových bezošvých rúr závitových, pozinkovaných, opatrených tepelnou izoláciou z izolačných trubíc z elastomeru. Ležatý rozvod studenej vody, teplej úžitkovej vody a cirkulácie TÚV k vodovodným stúpačkám sa navrhuje viesť v podlahe prízemia a navrhuje sa, ako aj stúpacie vodovodné potrubia (stúpačky) a vlastné rozvody studenej vody a teplej úžitkovej vody k zariaďovacím predmetom z plasthliníkových rúr (Wavin K-pres alebo Rehau RAUTITAN Stabil), alternatívne sa rozvody vody môžu zrealizovať aj z plastových rúr polypropylénových ( Wavin EVO PP-RCT alebo Pipelife Carbo ). Potrubia sa opatria izolačnými trubicami z elastomeru ( studená voda ) resp. z rozvetveného polyetylénu ( TÚV ). Rozvod vody v objekte bude navrhnutý tak, aby po ukončení letnej sezóny bolo možné celý vodovodný systém vnútorného vodovodu vypustiť odvodniť. Pre meranie spotreby vody jednotlivými bufetmi, budú na prívodnom potrubí studenej vody do bufetov, osadené podružné vodomery. Na prívode pitnej vody pre Bazénovú technológiu sa osadí podružný vodomer na meranie množstva dodávanej vody pre bazény. Ostatné meracie zariadenia (prietokomery, impulzné vodomery) pre potreby bazénovej technológie budú dodané a osadené v rámci dodávky Bazénovej technológie. Vnútorná kanalizácia Vnútorná kanalizácia pre Objekt zázemia kúpaliska je navrhovaná delená kanalizácia klasických splaškových odpadových vôd, kanalizácia odpadných vôd bazénových a kanalizácia odvádzajúca odpadové vody z vlastných bufetov, ktoré môžu byť znečistené aj mastnotami tukmi, vznikajúcimi pri prevádzke bufetov. Na tejto kanalizácii budú pred objektom, na výstupnom ležatom kanalizačnom potrubí, osadené lapače tukov (pre každý bufet samostatný) typu Pureco PARCO-C-2 v betónovej nádrži 1200x900x1950 mm, max. prietok 2,0 l/s, počet porcii od 100 do 200 za deň. Pripojovacie odpadové potrubie od zariaďovacích predmetov sa navrhujú z kanalizačných rúr a tvaroviek polypropylénových tzv. HT - odpadový systém (PPs), farby sivej. Jednotlivé prvky systému sú pružne spájané pomocou dvojbritového tesniaceho krúžku. Ležaté kanalizačné zvody pod podlahou prízemia v zemi sa navrhujú z PVC-U hrdlovaných rúr a tvaroviek, farby oranžovej, spájaných a tesnených tesniacim gumovým krúžkom. Jednotlivé kanalizačné odpady budú odvetrané nad strechu objektu a ukončené ventilačnou hlavicou, v prízemí nad podlahou sa na nich osadia čistiace tvarovky. Odpadové vody zo suterénu objektu sa budú zhromažďovať v zbernej šachte, z ktorej sa budú prečerpávať kalovým čerpadlom do kanalizačnej prípojky KP1. SO ELEKTROINŠTALÁCIA A OCHRANA PRED BLESKOM Predmetom riešenia tejto časti projektovej dokumentácie je návrh vnútorného osvetlenia jednotlivých priestorov a komunikačných častí objektu SO 01, pripojenie jednotlivých svietidiel a zariadení na elektrickú sieť, návrh únikového osvetlenia, návrh zásuvkovej elektroinštalácie, napojenie vzduchotechniky a chladenia, návrh a napojenie rozvádzačov pre osvetlenie a návrh ochrany pred zásahom blesku pre objekt. Podkladová časť pre spracovanie tejto časti projektu pre územné rozhodnutie pozostávala z dispozície umiestnenia objektu, zo stavebného návrhu pre objekt a jeho častí a z požiadaviek spracovateľov jednotlivých častí dokumentácie. V predmetných častiach objektu sú vo väčšine priestorov predpokladané základné vonkajšie vplyvy vo vnútorných a vonkajších priestoroch. Presné stanovenie vplyvov v každej miestnosti bude urobené v ďalšom stupni projektovej dokumentácie komisiou pre určovanie vonkajších vplyvov. Pre silnoprúdové rozvody sú navrhnuté normalizované rozvodné siete 3/PEN AC 400/230V 50Hz, TN-C a 3/PE/ N AC 400/230V 50Hz, TN-S. Zariadenia a káble budú proti skratu a preťaženiu chránené poistkami a ističmi. Základná ochrana pred zásahom elektrickým prúdom pri normálnej prevádzke bude navrhnutá krytmi, izolovaním živých častí, umiestnením mimo dosah a prúdovými chráničmi (doplnková ochrana). Ochrana pred zásahom elektrickým prúdom pri poruche bude navrhnutá samočinným odpojením napájania. V poruchovom obvode elektrickej inštalácie musí vzniknúť taký veľký prúd, aby ho ochranný prístroj prerušil v predpísanom čase 0,4s. Ochrana pred úrazom elektrickým prúdom pre malé napätie bude typu PELV. Elektroinštalácia, ktorá pokrýva potrebu elektrickej energie v objekte bude mať tieto predpokladané súhrnné hodnoty : Celkový inštalovaný výkon P i = 110,00 kw Celkový prevádzkový výkon P p = 76,00 kw

8 Hlavné rozvádzače pre celú stavbu budú umiestnené v hlavnej VN a NN rozvodni kioskovej trafostanice, ktorá bude riešená samostatným objektom SO 13. Z hlavných rozvádzačov budú napojené podružné rozvádzače objektu SO 01 rozmiestnené podľa potreby objektu. Fakturačné meranie spotreby elektrickej energie bude navrhnuté na VN strane trafostanice TS, podružné merania pre vytypované jednotlivé vývody budú navrhnuté na NN strane v hlavnom rozvádzači objektu. Elektroinštalácia bude navrhnutá celoplastovými káblami podľa požiadaviek projektu požiarnej ochrany. Rozvody v priestoroch objektu budú uložené v PVC káblových kanáloch na povrchu, v káblových žľaboch pripevnených na nosných konštrukciách objektu, na káblových roštoch a v rúrkach. V murovaných priečkach budú káble uložené pod omietkou. Svetelná inštalácia bude navrhnutá podľa dispozičného riešenia priestorov, STN a požiadaviek investora. Pre osvetlenie budú použité LED svietidlá. Rozmiestnenie svietidiel bude navrhnuté rovnako podľa požiadaviek investora. Únikové cesty budú vyznačené núdzovými svietidlami s piktogramami, ktoré budú vybavené vlastným zálohovým zdrojom a pri výpadku elektrickej energie svietia z tohto zdroja. Objekt bude chránený pred vonkajším vplyvom atmosférickej elektriny zariadením navrhnutým podľa súboru STN ,2,3,4. Bude ním pasívny bleskozvod, ktorý bude spojený so zemou potrebným počtom zvodov a uzemňovacou sústavou. Všetky kovové hmoty na streche budú chránené týmto bleskozvodom. Predpokladaná maximálna ročná spotreba elektrickej energie bude : A = 47,196 MWh/rok Kompenzácia účinníka bude riešená z kompenzačných rozvádzačov, ktoré budú umiestnené v hlavnej VN a NN elektrorozvodni predmetnej trafostanice. Technologické odbery napojené riešeným rozvodom budú patriť do I. a III. stupňa dôležitosti dodávky elektrickej energie. SO 02 PRÍJAZDOVÁ KOMUNIKÁCIA A KRIŽOVATKA SO ŠTÚROVOU ULICOU SO 03 PARKOVISKO SO 04 AREÁLOVÉ SPEVNENÉ PLOCHY DOPRAVA Návrh Samotné dopravné napojenie riešeného územia Kúpalisko Bariny je riešené vybudovaním miestnej obslužnej komunikácie funkčnej triedy C3, kategórie MO 7/30 napojenej priamo na miestnu komunikáciu ul. Ľ. Štúra, kategórie MZ 9/50, funkčnej triedy B2, v mieste stykovej križovatky s ul. Tulskou, ktoré bude tvoriť úrovňovú priesečnú križovatku. Z tohto dôvodu bude potrebné v nutnom rozsahu stavebne upraviť s parametrami, ktoré zabezpečia plynulú a bezpečnú premávku na miestnej komunikácií ul. Ľ. Štúra a na ul. Tulskej. Miestna komunikácia ul.ľ.štúra je kategórie MZ 9/50. V predmetnom úseku je dvojpruhová, so šírkou jazdného pruhu 2x3,5 m + 3,5m dopravný tieň + 2 x 0,5m spevnená krajnica. Úprava miestnej komunikácie ul. Ľ.Štúra v navrhovanom rozsahu sa týka zmeny šírkového usporiadania komunikácie v zmysle STN , v rozsahu jazdného pruhu pre ľavé odbočenie, s nutným pripojením na existujúci stav cesty. Priesečná križovatka je navrhnutá v križovatkovom priestore s ul. Tulskou. Rameno vedľajšej MO 7/30 je pripojené na miestnu komunikáciu ul. Ľ. Štúra pod uhlom 90. Zriadenie ľavého odbočovacieho pruhu na miestnej komunikácií ul. Ľ. Štúra si nevyžiada rozšírenie vozovky cesty. Radiace a odbočovacie pruhy Radiace alebo odbočovacie pruhy v zmysle STN sú zriadené z dôvodu zvýšenia výkonnosti križovatky, bezpečnosti a plynulosti dopravy. Umožňujú odbočenie vozidiel bez podstatného znižovania rýchlosti vozidiel v priebežnom prúde. Radiace alebo odbočovacie pruhy pozostávajú z troch úsekov: - vyraďovacieho úseku (L v ) - spomalovacieho úseku (L d ) - čakacieho úseku (L c) Celková dľžka radiaceho alebo odbočovacieho pruhu sa rovná súčtu L odb = L v + L d + L c U odbočovacích pruhov dvojpruhových komunikácií s neobmedzeným prístupom a navrhovanou rýchlosťou 80km/h je možné od L d - spomalovacieho úseku upustiť. Dľžka L v vyraďovacieho úseku na cestách závisí od návrhovej rýchlosti v medzikrižovatkovom úseku. Hodnoty sú: v Tab pre návrhovú rýchlosť V n = 60 km/hod je dľžka vyraďovacieho úseku L v = 50 m pre cesty a miestne komunikácie zberné a obslužné. Dľžka čakacieho úseku L c má byť najmenej 20m.

9 Dľžka rozširovacieho klinu L r je závislá na návrhovej rýchlosti V n a potrebného priečneho odsunutia d. Vypočíta sa podľa vzorca L r = V n. d, - priečne odsunutie d = d/2 =3,50 m/2 = 1,75m. Vypočítané (navrhnuté) dĺžky jednotlivých častí odbočovacieho pruhu v zmysle STN na miestnej komunikácií ul. Ľ.Štúra sú: 1./ Odbočovací pruh pre vozidlá odbočujúce vpravo: - je umiestnený na miestnej komunikácií ul. Ľ.Štúra vpravo. V danom riešení je použitý pre odbočovací pruh len jazdný pruh miestnej komunikácie, bez vyraďovacieho úseku. - šírka jazdného pruhu 3,50 m - šírka vodiaceho pruhu 0,25 m - šírka spevnenej krajnice 0,50 m - šírka nespevnenej krajnice 0,75 m Vjazd na MK ul. Tulská je riešený jestvujúcim pravosmerným prostým oblúkom o polomere vnútornej hrany jazdného pruhu R = 10,5 m. Základná šírka jazdného pruhu 3,50 m. 2./ Odbočovací pruh vľavo: - je umiestnený v mieste jestvujúceho dopravného tieňa a je určený výhradne pre vozidlá odbočujúce vľavo na novonavrhovanú MO 7/30. Výpočtové parametre pre ľavé odbočenie sú nasledovné: - kategória cesty MZ 9,0/50 - návrhová rýchlosť V = 50 km/h. - šírka jazdného pruhu pre ľavé odbočenie = 3,50 m - smerové odsunutie jednostranné d' = d/2=3,50 m/2=1,75m Smerový odklon je možné riešiť symetricky. Priečny odsun d' je rovný šírke ½ deliaceho pruhu d = 3,50 m. Celková dĺžka pruhu pre odbočenie vľavo má byť: L odb = L r/2 + L v + L d + L c = 90,50 m - dľžka rozširovacieho klinu L r = 66,0 m, L r/2 = 33,00 m - L v = 37,5m - L d = 0 m, - L c = 20m Pri výjazde z MO 7/30 vpravo smer ul.ľ. Štúra je vnútorná hrana jazdného pruhu výjazdu križovatkovej vetvy vytvorená z oblúka o plomere R1 = 10,0 m. Polomery a rozšírenie jazdného pruhu sú navrhnuté podľa príslušnej STN. Vypočítané (navrhnuté) dĺžky jednotlivých častí odbočovacieho pruhu v zmysle STN na miestnej obslužnej komunikácií MO 7/30 sú: 1./ Odbočovací pruh pre vozidlá odbočujúce vpravo: - je umiestnený na miestnej obslužnej komunikácií vpravo. V danom riešení je použitý pre odbočovací pruh len vyraďovací úsek. V našom prípade je dĺžka L odb = L v + L d + L c = 45,0 m. - dĺžka čakacieho úseku L c = 0 m, čl STN dĺžka vyraďovacieho úseku L v = 50 m - STN , čl , tab.3, STN , čl , čl na komunikáciách funkčnej triedy B2 a C je možné skrátiť dĺžku vyraďovacieho úsek na 50%, t. j. L v = 25 m - dĺžku spomalovacieho úseku L d projekt navrhuje vynechať čl STN šírka jazdného pruhu 3,50 m - šírka vodiaceho pruhu 0,25 m - šírka spevnenej krajnice 0,50 m - šírka nespevnenej krajnice 0,75 m Za odbočovacím pruhom je vjazd na ul.ľ.štúra riešený pravosmerným prostým oblúkom o polomere vnútornej hrany jazdného pruhu R = 10,0 m. Základná šírka jazdného pruhu 3,50 m. 2./ Odbočovací pruh vľavo: - je umiestnený v priebežnom pruhu a je určený výhradne pre vozidlá odbočujúce vľavo na ul. Ľ. Štúra. Výpočtové parametre pre ľavé odbočenie sú nasledovné: - kategória cesty MO 7,0/30 - návrhová rýchlosť V = 30 km/h. - šírka jazdného pruhu pre ľavé odbočenie = 3,50 m - smerové odsunutie jednostranné d' = d/2=3,50 m/2=1,75m Smerový odklon je možné riešiť symetricky. Priečny odsun d' je rovný šírke ½ deliaceho pruhu d = 3,50 m. Celková dĺžka pruhu pre odbočenie vľavo má byť: L odb = L r/2 + L v + L d + L c = 42,50 m - dľžka rozširovacieho klinu L r = 0,0 m - L v = 22,5m - L d = 0 m, - L c = 20m

10 Pri vjazde z ul. Ľ. Štúra vpravo smer MO 7/30 je vnútorná hrana jazdného pruhu vjazdu križovatkovej vetvy vytvorená z oblúka o polomere R = 10,0 m. Polomery a rozšírenie jazdného pruhu sú navrhnuté podľa príslušnej STN. Stavba si okrem hlavných potrebných úprav na miestnej komunikácií ul.ľ.štúra vyžiada aj úpravu a osadenie trvalého zvislého a vodorovného dopravného značenia. Miestna obslužná komunikácia - funkčná trieda C3, kategória MO 7/30 je obojsmerná, dvojpruhová. Svojimi priestorovými parametrami je určená pre prevádzku prevažne osobných motorových vozidiel, s občasným prejazdom vozidiel dopravnej obsluhy, do veľkosti veľkého nákladného vozidla. Jednostranne pripojená vetva, ukončená slepo, bude slúžiť pre príjazd na parkovisko (resp. do parkovacieho domu). Navrhovaná komunikácia funkčnej triedy spĺňa požiadavky na požiarnu bezpečnosť (svetlá, šírka jazdného pruhu min. 3,5 m, svetlá výška 4,5 m). Všetky komunikácie sú navrhnuté v zmysle STN Projektovanie miestnych komunikácií. Odvedenie povrchových zrážkových vôd bude do uličných vpustov a obrubníkmi s hornou hranou min. 8 cm nad úrovňou priľahlej nivelety vozovky. Pripojenie jednotlivých ciest v križovatkách v areáli, na parkovisko bude oblúkmi o vnútornom polomere 9 m (min. 6 m), bez radiacich a odbočovacích pruhov, ktoré vyhovujú pre vozidlá, zabezpečujú vývoz pevného domového odpadu a nevyhnutnú prevádzku vozidiel dĺžky do 9 m. Bezbariérová úprava na prechodoch pre chodcov bude zabezpečená rovnakou úrovňou plochy chodníka a priľahlej vozovky cesty. Navrhovaná šírka vozovky je min. 6 m. Výškové riešenie všetkých trás bude prispôsobené plynulému prepojeniu s ostatnými dopravnými trasami, vjazdmi na jednotlivé pozemky i na účelové dopravné trasy. Pozdĺžny profil cestných komunikácií bude navrhnutý tak, aby bol zabezpečený plynulý odtok povrchových zrážkových vôd do uličných vpustov. Riešenie odvedenia dažďových vôd komunikácie bude predmetom následne ďalšieho stupňa projektovej dokumentácie, opierajúcej sa o príslušné podklady (geodetické, geologické a pod.). Vozovky sú v priečnom smere navrhované s jednostranným priečnym min. 2% - ným spádom. Obdobné vyspádovanie chodníkov zabezpečuje odtok povrchových zrážkových vôd. Statická doprava Vstupné údaje Kapacita vodnej plochy 1200 m2 / 4,0 m2 na plavca 300 osôb Priemerná denná návštevnosť 300x3,0 900 osôb/deň Zamestnanci 18 osôb návštevníci - 1 krátkodobé stojisko na 4 návštevníkov 900 : 4 = 225 stojísk zamestnanci - 1 dlhodobé stojisko na 7 zamestnancov 18 : 7 = 2,57 stojísk Celkový počet parkovacích stojísk: STN /Z2 - Športové areály a haly N = 1,1O 0 + 1,1P 0.k mp.k d k mp = 0,7 (regulačný koeficient mestskej polohy osobitne definované zóny) k d = 1,0 (súčiniteľ vplyvu deľby prepravnej práce 40:60, IAD : ostatná doprava) N = 1,1x227,57x0,7x1,0 = 176 stojísk z toho 4% - 7 miest pre imobilných. Pre účely kúpaliska sa v I. etape vybuduje odkryté parkovisko s kapacitou 97 parkovacích kolmých stojísk rozmerov 2,5mx5,0m, 7 parkovacích miest pre imobilných rozmerov 3,5mx5,0m, pre skupinu automobilov O1 a O2. Šírka medzikomunikácie je 6,0m. V ďalšej etape výstavby sa dobuduje poschodový parkovací dom s kapacitou cca. 200 parkovacích miest z čoho 80 miest bude v sezóne využívaných pre potreby kúpaliska. Do doby dobudovania parkovacieho domu, bude náležite znížená prevádzková kapacita kúpaliska - viď všeobecná časť tejto technickej správy. Pešie chodníky Komunikácie pre peších - chodníky sú navrhované po jednej strane navrhovanej komunikácie v celej jej dĺžke, pokračuje po strane parkoviska až po vstup do areálu kúpaliska. Popri komunikácii C3 napájajúcej riešené územie na miestnu komunikáciu ul. Ľ. Štúra, je zakreslený jednostranný chodník, ktorý bude napojený na jestvujúci chodník ul. Ľ. Štúra. Chodníky sú samostatné, 1,5m až 3,0 m široké, oddelené od cesty vyvýšeným cestným obrubníkom min. 8 cm. Bezbariérová úprava na prechodoch pre chodcov (pri vyústeniach chodníkov na komunikáciu ako aj v peších ťahoch) bude zabezpečená rovnakou úrovňou plochy chodníka a priľahlej vozovky cesty. Priechody pre peších sú navrhnuté v max. sklone 1:12 a rešpektujú vyhlášku MŽP SR č. 532/2002 Z.z., ktorou sa ustanovujú podrobnosti o všeobecných technických požiadavkách na výstavbu a o všeobecných technických požiadavkách na stavby užívané osobami s obmedzenou schopnosťou pohybu a orientácie. Zároveň v bezbariérovej úprave bude zvýraznený signálny a varovný pás zmenou druhu a farby betónovej dlažby. Cyklo chodníky Cyklistický chodník je navrhnutý v pridruženom priestore spolu s chodcami cyklisti sú vedení spolu s chodcami. Cyklochodník je navrhnutý v intraviláne pre úroveň F1 používa sa pri menších maximálnych povolených rýchlostiach do 29,99 km/h) a súčasne pri intenzite do (vrátane) voz/24h v profile na PK. V

11 tomto prípade sa nemusia realizovať opatrenia pre separáciu cyklistov od PK. Min. šírka cyklistického pruhu alebo jednosmernej CYK je 1,25 m. Cyklistický pruh sa ukončí pred križovatkou na ul. Ľ. Štúra, z dôvodu nedostatočných priestorových pomerov, cyklistický pruh sa ďalej vedie spoločne s chodcami. Oddelenie cyklistov a chodcov je realizované spôsobom pomocou špeciálneho varovného pásu. Špeciálny vodiaci pás sa navrhuje v zmysle [T11], pozdĺž CYK sa kladie špeciálny varovný pás ktorého šírka je 0,40 m. Z toho je 0,20 m varovný povrch a 0,20 m vodiaci povrch, pričom vodiaci povrch je umiestnený na strane chodcov. Na začiatok CYK, kde hrozí stret s chodcami sa osadí varovný povrch o šírke 0,40m. Konštrukcia vozovky, chodníkov, cyklochodníkov Pri návrhu konštrukcie vozovky sa bude vychádzať z predpokladaného zaťaženia vozovky i požiadaviek na ochranu životného prostredia. Podľa predpokladaného zaťaženia sú vozovky zaradené do triedy dopravného zaťaženia v zmysle STN Osvetlenie Nakoľko sa jedná o cestné komunikácie v intraviláne, bude osvetlenie riešené v zmysle STN a STN Osvetľovacie telesá budú situované mimo hlavný dopravný koridor a v miestach priechodov pre chodcov. Dopravné značenie Návrh dopravného značenia v riešenom území bude spracovaný v súlade s príslušnými predpismi v rámci následnej projektovej dokumentácie ako dopravné značenie trvalé a dopravné značenie počas výstavby. Pri etapovitom postupe výstavby budú dopravné značenia zosúladené. Dopravné značenie na záujmovom území bude spracované v súlade s príslušnými predpismi v rámci následnej projektovej dokumentácie. Terénne úpravy Územie je nezastavané, voľné pre výstavbu. Plánovaná cestná komunikácia s chodníkmi pre peších a chodníkmi pre cyklistov, ako aj inžinierskymi sieťami rešpektuje súčasný stav územia, ako i uvažovaný stav po vybudovaní stavebného obvodu. Následná výstavba kúpaliska a parkovacieho domu budú samostatnými celkami, ktoré sa budú realizovať na etapy, alebo po odovzdaní objektov technickej infraštruktúry do užívania. Dopravne je celá lokalita napojená na jestvujúce a projektované miestne komunikácie, v ktorých sú umiestnené inžinierske siete. Všetky inžinierske siete budú osadené v zmysle STN Priestorová úprava vedenia technického vybavenia, ako aj ostatných prislúchajúcich platných noriem a vyhlášok. Príprava územia pozostáva zo skrývky humusovej vrstvy. Pri realizácii stavebných objektov je potrebné dodržať zásady ochrany poľnohospodárskej pôdy. Skrývka pôdneho pokryvu - humusového horizontu - bude vykonaná podľa harmonogramu výstavby na uvedenej lokalite. Pri výstavbe bude zobratá humusová skrývka v hrúbke cm pre dopravný priestor a inžinierske siete. Po ukončení stavebných prác na lokalite sa vykoná spätné zahumusovanie územia pozdĺž ciest a ostatné verejné priestranstvá. SO 05 VIACÚČELOVÉ IHRISKO V juhovýchodnom rohu areálu je navrhnuté oplotené viacúčelové ihrisko s hracou plochou 26 x 16 m, čo zodpovedá štandardom basketbalového ihriska. Okrem basketbalu bude ihrisko umožňovať hru malého futbalu a volejbalu. Ihrisko je doplnkom kúpaliska na prevádzku ktorého bude ihrisko naviazané. Z konštrukčného hľadiska pôjde o športovisko s vhodným ušľachtilým športovým povrchom (napr. tartan), čomu bude prispôsobená konštrukčná skladba. Ihrisko bude vybavené doplnkami ako basketbalové koše, bránky a volejbalová sieť a bude oplotené zvýšeným oplotením. SO 06 VEREJNÝ VODOVOD Existujúci stav v záujmovom území stavby Záujmové územie Kúpaliska Zvolen, lokalita Bariny, sa nachádza v 1. tlakovom pásme vodovodného systému mesta Zvolen. Priamo v záujmovom území nie je vedené žiadne vodovodné potrubie verejného vodovodu a nenachádza sa ani žiadne zariadenie verejného vodovodu. Severne od záujmového územia je vedené protiľahlým okrajom ulice Ľ. Štúra vodovodné potrubie oceľ DN 700 mm, ktoré sa za objektom CBA stáča a pokračuje na sídlisko Zvolen - Západ. V zmysle zákona č. 442/2002 Z. z. o verejných vodovodoch a verejných kanalizáciách z 19. júna 2002, ochranné pásmo verejného vodovodu s priemerom potrubia do 500 mm je 1,5 m od okraja potrubia obojstranne, nad 500 mm je 2,5 m od okraja potrubia obojstranne. Ochranné pásmo existujúcich vedení, aj vedení navrhovaných, sa musí rešpektovať a pri výstavbe dodržať. Verejný vodovod mesta Zvolen je v správe spoločnosti Stredoslovenská vodárenská prevádzková spoločnosť, a.s., závod 06 Zvolen, Žiar nad Hronom vo Zvolene.

12 Navrhované riešenie Pre zásobovanie riešeného územia pitnou a požiarnou vodou sa navrhuje verejný vodovod (predpokladá sa prevzatie vodovodu do správy StVPS, a.s., závod 06, Zvolen, Žiar nad Hronom vo Zvolene), pozostávajúci z jednej vodovodnej vetvy 1. Vodovod je navrhovaný z tlakových rúr polyetylénových HDPE (PE 100), PN 10, SDR17. Vetva 1 je celkovej dĺžky 290,00 m, z toho profilu DN 200 mm (Ø 200 x 11,9 mm) dĺžky 126,00 m a profilu DN 100 mm (Ø 110 x 6,6 mm) dĺžky 164,00 m. Spájanie rúr a tvaroviek elektrospojkami a elektrotvarovkami. Navrhovaný vodovod - vetva 1 sa napojí na existujúci verejný vodovod mesta Zvolen, na oceľové potrubie DN 700 mm, vedené protiľahlým okrajom Štúrovej ulice. Vetva 1 bude odstaviteľná vodovodným šupátkom so zemnou šupátkovou súpravou s liatinovým šupátkovým poklopom. V hm 2,73 sa na vodovod napojí vodovodná prípojka pre areál kúpaliska VP1 DN 80 mm a zároveň sa na ňom osadí podzemný požiarny hydrant DN 80 mm, ktorý budú zároveň slúžiť ako kalník resp. vzdušník, podľa toho či bude vodovodné potrubie vetvy klesať alebo stúpať. Za napojením vodovodnej prípojky sa ešte zrealizuje cca 17,00 m vodovodného potrubia vyvedeného mimo spevnenej plochy vstupu do areálu kúpaliska, pre napojenie v budúcnosti predĺženia verejného vodovodu v prípade ďalšej výstavby v území. Potrubie bude odstavené vodovodným šupátkom a na konci opatrené zaslepovacou prírubou. Na vodovodnej sieti sa v zmysle STN Požiarna bezpečnosť stavieb. Zásobovanie vodou na hasenie požiarov a Vyhlášky MV SR č. 94/2004 Z. z. osadia dva nadzemné požiarne hydranty DN 100 mm v hm 0,60 a 1,95, odstaviteľné vodovodnými šupátkami so zemnou šupátkovou súpravou s liatinovými šupátkovými poklopmi. Podľa potreby sa projekte stavby ešte navrhnú aj ďalšie hydranty podzemné, ktoré budú slúžiť ako kalníky resp. vzdušníky vodovodnej siete. Potrubie vodovodu sa uloží do 10 cm pieskového lôžka a 30 cm nad vrchol potrubia sa zriadi obsyp zo štrkopiesku s max. zrnom 16 mm. V prípade výskytu spodnej vody sa v dne ryhy zriadi odvodňovací drén z flexibilnej drenážnej rúry profilu Ø 100 mm v štrkopieskovom obsype. Na potrubie vodovodu sa upevní identifikačný kovový vodič CY 6 mm 2, ktorý bude vyvedený do liatinového šupátkového poklopu. Vodič sa prepojí s vodičom na existujúcom vodovode, v prípade, že je na ňom zrealizovaný. Na obsyp potrubia sa uloží výstražná fólia bielej farby (Vodovod). Povrch rýh sa upraví v rámci realizácie úpravy navrhovanej komunikácie, chodníkov a ostatných upravovaných plôch. Pri prechode vodovodného potrubia popod komunikáciu - ul. Štúrová sa vodovodné potrubie uloží do pretlačenej oceľovej chráničky Ø 377x9 mm, dĺžky 17,00 m. Vodovodné potrubie sa v chráničke opatrí plastovými dištančnými objímkami RACI s protišmykovou páskou Kebutyl. Na uzatvorenie koncov chráničky sú navrhnuté tesniace manžety Model S. Vzdialenosť objímok 2,00 m, na koncoch chráničky sa osadia zdvojené dištančné objímky. Výpočet potreby vody Pitná voda Výpočet potreby je vykonaný v zmysle Vyhlášky Ministerstva životného prostredia SR číslo 684/2006 Z. z. zo a jej príloh č Prevádzka kúpaliska je uvažovaná v čase 9,00-19,00 hod., t. j. 10 hodín denne. Predpoklad prevádzky 3 4 mesiace (podľa počasia), t.j. cca 100 dní v roku. Počet zamestnancov kúpaliska 10 osôb, počet zamestnancov v bufetoch 8 osôb, počet návštevníkov kúpaliska 900 osôb. Denná výmena vody vrátane prania filtrov je (podľa Technickej správy prevádzkového súboru PS 01 Bazénová technológia) = 72,00 m 3. Priemerná denná potreba vody: Q p = l/deň l/deň = l/deň = 129,80 m 3 / deň = 3,61 l/s Maximálna denná potreba vody je rovná priemernej dennej potrebe vody: Q m = Q p = l/deň = 129,80 m 3 / deň = 3,61 l/s Maximálna hodinová potreba vody: Q h = 3,61 l/s x 2,1 = 7,58 l/s Ročná potreba vody: Q r = ,00 m 3 /rok Požiarna voda Potreba požiarnej vody vypočítaná podľa STN Požiarna bezpečnosť stavieb. Zásobovanie vodou na hasenie požiarov a Vyhlášky MV SR č. 94/2004 Z. z. Prevzaté z projektovej dokumentácie objektu SO 19 - Protipožiarna bezpečnosť stavby. Q požiar. = 12,00 l/s

13 SO 07 VODOVODNÁ PRÍPOJKA A AREÁLOVÝ VODOVOD Objekt zázemia kúpaliska bude na verejný vodovod napojený vodovodnou prípojkou VP1, na ktorú sa ešte v areály kúpaliska pripája vodovodná prípojka VP2. Za napojením sa na prípojke VP1 osadí betónová vodomerná šachta, v ktorej sa na potrubí prípojky osadí fakturačný vodomer s príslušnými armatúrami. Vodovodné prípojky sa navrhujú z vodovodných tlakových rúr a tvaroviek z polyetylénu HDPE ( PE 100 ), PN 10, SDR 17, profilu VP1 Ø 90 x 5,4 mm (DN 80 mm) 15,00 m a Ø 63 x 3,8 mm (DN 50 mm) 40,00 m a VP2 Ø 63 x 3,8 mm (DN 50 mm) 26,00 m. Spájanie rúr elektrospojkami a elektrotvarovkami alebo zváraním na tupo. Dĺžka vodovodnej prípojky VP1 je 55,00 m a VP2 je 26,00 m. Vnútorný vodovod navrhovaného objektu zázemia kúpaliska sa na navrhované vodovodné prípojky VP napojí krátkymi, cca 1,50-2,00 m dlhými, pripojovacími potrubiami. Na vodovodné prípojky sa napoja aj pitné fontánky zriadené na okraji bazénovej plochy. Pre prívod teplej úžitkovej vody z bazénovej technológie ku vonkajším sprchám sa navrhujú dve vodovodné prípojky VP-TV1 a VP-TV2. Aj tieto vodovodné prípojky sa navrhujú z vodovodných tlakových rúr a tvaroviek z polyetylénu HDPE ( PE 100 ), PN 10, SDR 17, profilu VP-TV1 Ø 50 x 3,0 mm (DN 40 mm) 7,00 m a Ø 32 x 2,0 mm (DN 25 mm) 87,00 m a VP-TV2 Ø 32 x 2,0 mm (DN 25 mm). Spájanie rúr elektrospojkami a elektrotvarovkami alebo zváraním na tupo. Dĺžka vodovodnej prípojky VP-TV1 je 94,00 m a VP-TV2 je 100,00 m. Výškové uloženie potrubia sa navrhne v spáde tak, aby po ukončení letnej sezóny bolo možné celý vodovodný systém vodovodných prípojok vypustiť odvodniť. Potrubie vodovodných prípojok sa uloží do 10 cm pieskového lôžka a 30 cm nad vrchol potrubia sa zriadi obsyp zo štrkopiesku s max. zrnom 16 mm. Na obsyp sa uloží výstražná plastová fólia bielej farby vodovod. Povrch rýh sa upraví v rámci realizácie úpravy plôch kúpaliska a jeho okolia. V prípade výskytu spodnej vody sa v dne ryhy zriadi odvodňovací drén z flexibilnej drenážnej rúry profilu Ø 100 mm v štrkopieskovom obsype. SO 08 VEREJNÁ SPLAŠKOVÁ KANALIZÁCIA Existujúci stav v záujmovom území stavby Cez záujmové územie Kúpaliska Zvolen, lokalita Bariny, prechádza kanalizačný zberač verejnej kanalizácie F tlamového profilu DN 3000/1900 mm, ktorý vychádza z ul. Pražská, križuje ul. Ľ. Štúra a pokračuje územím Bariny. Kanalizačný zberač F začína na Sliači, prechádza obytným súborom Západ Tepličky, ulicami D. Ertla a Pražská juhozápadným smerom k ceste I/66, ktorú dvakrát križuje a pozdĺž pravého brehu Hrona prichádza k Čistiarni odpadových vôd Zvolen. Pred zaústením do ČOV je zriadené odľahčenie dažďových vôd do rieky Hron. Nakoľko kanalizačnú sieť mesta Zvolen je už preťažená, správca verejnej kanalizácie požaduje nové územia odkanalizovať delenou kanalizáciou, s odvedením dažďových vôd z povrchového odtoku do rieky Hron, resp. do vsakovania. V zmysle zákona č. 442/2002 Z. z. o verejných vodovodoch a verejných kanalizáciách z 19. júna 2002, ochranné pásmo verejnej kanalizácie s priemerom potrubia nad 500 mm je 2,5 m od okraja potrubia obojstranne. Ochranné pásmo existujúcich vedení, aj vedení navrhovaných, sa musí rešpektovať a pri výstavbe dodržať. Na vlastnom záujmovom území sa nenachádzajú žiadne ďalšie kanalizačné siete a zariadenia verejnej kanalizácie. Verejná kanalizácia mesta Zvolen je v správe spoločnosti Stredoslovenská vodárenská prevádzková spoločnosť, a.s., závod 06 Zvolen, Žiar nad Hronom vo Zvolene. Navrhované riešenie V príjazdovej komunikácii sa navrhuje zrealizovať verejnú splaškovú kanalizáciu stoku F.a, ktorá bude v budúcnosti slúžiť na napojenie splaškových odpadových vôd z Polyfunkčného objektu B1 a susedného areálu GPR. Dĺžka splaškovej kanalizácie - stoky F.a je 95,00 m a navrhuje sa z polypropylénových rúr Awadukt PP SN 10 Rausisto, hladkých, hrdlových, profilu DN 300 mm (Ø 315 x 12,1 mm). Stoka sa napojí priamo verejnú jednotnú kanalizáciu kanalizačný zberač F tlamového profilu DN 3000/1900 mm. Pred napojením sa na nej zriadi revízna kanalizačná šachta. Predpokladá sa prevzatie splaškovej kanalizácie stoky F.a do správy StVPS, a.s., závod 06, Zvolen, Žiar nad Hronom vo Zvolene. Výpočet množstva splaškových odpadových vôd Množstvo splaškových odpadových vôd je vypočítané v zmysle STN Stokové siete a kanalizačné prípojky, čl až 5 a tab. č.1. Priemerný denný prietok splaškových vôd je totožný s priemernou dennou potrebou vody: Q 24 = Q p = l/deň = 129,80 m 3 / deň = 3,61 l/s Maximálny prietok splaškových vôd: Q h max.= Q 24 x k h max. = 3,61 l/s x 3,0 = 10,83 l/s Najväčší návrhový prietok splaškových vôd: Q n.max. = Q h max. x 2 = 10,83 l/s x 2 = 21,66 l/s Ročné množstvo splaškových vôd: Q spl. ročné = Q r = ,00 m 3 /rok

14 SO 09 KANALIZAČNÁ PRÍPOJKA A AREÁLOVÁ SPLAŠKOVÁ KANALIZÁCIA Pre odvádzanie splaškových odpadových vôd z Objektu zázemia kúpaliska sa navrhujú dve kanalizačné prípojky KP1 a KP2. Pre odvádzanie odpadových vôd z brodiska s vonkajšou sprchou sa navrhujú dve kanalizačné prípojky KP3 a KP4. Kanalizačné prípojky sa navrhujú z polypropylénových rúr Awadukt PP SN 10 Rausisto, hladkých, hrdlových. Prípojky KP-3 a KP-4, profilu DN 150 mm (Ø 160 x 6,0 mm), dĺžky 130,00 m, resp. 58,00 m a prípojky KP-1 a KP-2, profilu DN 200 mm (Ø 200 x 7,7 mm), dĺžky 72,00 m, resp. 25,00 m. Vnútorná kanalizácia navrhovaného Objektu zázemia kúpaliska sa na navrhované kanalizačné prípojky KP-1 a KP-2 napojí krátkymi, cca 4,00 m dlhými, pripojovacími kanalizačnými potrubiami. Na potrubiach odvádzajúcich odpadové vody z bufetov, ktoré môžu byť znečistené aj mastnotami tukmi, vznikajúcimi pri prevádzke bufetov, budú osadené lapače tukov (pre každý bufet samostatný) typu Pureco PARCO-C-2 v betónovej nádrži 1200x900x1950 mm, max. prietok 2,0 l/s, počet porcii od 100 do 200 za deň. SO 10 DAŽĎOVÁ KANALIZÁCIA Existujúci stav v záujmovom území stavby Záujmovým územím Kúpaliska Zvolen, lokalita Bariny, prechádza odvodňovací drén vodohospodárskej stavby Zvolen Západ zníženie hladiny spodnej vody zrealizovanej v r Stavba slúži na zníženia hladiny spodných vôd a na zachytenie narazených prameňov minerálnych vôd na území údolnej nivy rieky Hron, pod celým sídliskom Zvolen - Západ a severne od Strážskej cesty. Záujmovým územím prechádza hĺbková drenáž - odvodňovací drén B zo železobetónových rúr TZR profilu DN 500 mm. Odvodňovacie drény sú vybudované s kombináciou súbežného uloženia zberných perforovaných drenážnych rúr 2 x 150 mm so zaústením do revíznych šachiet drénov. Hĺbky drénov sa pohybujú v rozmedzí 3,0-5,0 m pod terénom. Odvodňovací drén je ukončený v prečerpávacej stanici, situovanej južne od riešeného územia pri rieke Hron, ktorá slúži na prečerpávanie oddrenážovaných spodných vôd do rieky Hron. Vlastníkom a správcom hĺbkovej drenáže je mesto Zvolen. Navrhované riešenie Dažďová kanalizácia bude odvádzať dažďové odpadové vody z príjazdovej komunikácie do dvoch vsakovacích studní Vsak 1 a z parkovacej plochy pred kúpaliskom a z parkovacieho domu (bude realizovaný v ďalšej etape výstavby) do vsakovania prostredníctvom vsakovacieho objektu Vsak 2. Stoky dažďovej kanalizácie budú odvádzať dažďové vody z komunikácie a z parkovacích plôch, prostredníctvom prefabrikovaných uličných vpustov Ø 500 mm s liatinovými mrežami a s osadenými kalovými košmi a spodnou skružou s kalovým priestorom. Dažďová kanalizácia je navrhovaná z dvoch kanalizačných stôk DK a DK1o., Celková dĺžka dažďovej kanalizácie je 265,00 m, z toho stoka DK je dĺžky 120,00 m a stoka DK1o je dĺžky 145,00 m. Stoky sú navrhnuté je z polypropylenových rúr Awadukt PP SN 10 blue Rausisto, hladkých, hrdlových, profilu DN 300 (Ø 315 x 12,1 mm). Dažďové vody z parkovacej plochy pred kúpaliskom sa pred napojením na vsakovací objekt prečistia v odlučovači ropných látok - ORL typu Pureco - ENVIA TNC 50 S-II od fy Pureco, s.r.o., Bratislava. Jedná sa o plnoprietočný (bez obtoku), dvojkomorový ORL - sedimentačná časť (kalojem) so samostatným stojanom pre koalescenčné filtre a dočisťovací člen so sorbčnými filtrami - o prietoku Q = 50,0 l/s, s výstupnou hodnotou znečistenia do 0,1 mg NEL/liter. Vsakovacie studne (Vsak 1) priemeru 1000 mm sa môžu zrealizovať z prefabrikovaných skruží. Spodné skruže perforovať vyvŕtaním 16-tich otvorov Ø 30 mm prestriedaných v dvoch rovinách. Alternatívne môžu byť studne plastové. Studňa pozostáva z korugovaného potrubia z HD-PE materiálu priemeru DN 1000 mm s výsekom perforácií 360 o. Vsakovací objekt (Vsak 2) sa navrhuje vybudovať z plastových vsakovacích blokov PURECO X Box, rozmerov 0,60 x 0,60 x 0,60 m, ktoré majú až 95 % akumulačnú schopnosť. Vsakovacie bloky sa obalia separačnou geotextíliou Tatratex 300 g/m 2 a osadia sa na filtračný štrkový vankúš z triedeného štrku frakcie Ø mm. Výpočet množstva dažďových odpadových vôd Množstvo dažďových odpadových vôd je vypočítané v zmysle STN Stokové siete a kanalizačné prípojky, čl až a tab. č.2 a STN EN ( ) - Stokové siete a systémy kanalizačných potrubí mimo budov, časť 4 : Hydraulicky návrh a údajov SHMÚ zo zrážkomernej stanice Zvolen - Hájniky 15 dážď periodicity 1,0 qs = 132,0 l/s/ha. Návrhový prietok dažďových odpadových vôd prístupová komunikácia m 2 : Q dažď. 1 = 12,38 l/s Návrhový prietok dažďových odpadových vôd spevnené plochy vstupu 540 m 2 : Q dažď. 2 = 6,42 l/s

15 Návrhový prietok dažďových odpadových vôd bazénová plocha m 2 : Q dažď. 3 = 24,12 l/s Návrhový prietok dažďových odpadových vôd spevnené plochy kúpaliska (mimo bazénovej plochy) 680 m 2 : Q dažď. 4 = 8,08 l/s Návrhový prietok dažďových odpadových vôd strecha Objektu zázemia kúpaliska 900 m 2 : Q dažď. 5 = 10,69 l/s Návrhový prietok dažďových odpadových vôd parkovisko m 2 - vody zaolejované : Q dažď. 6 = 28,16 l/s Návrhový prietok dažďových odpadových vôd parkovací dom m 2, ďalšia etapa výstavby - vody zaolejované : Q dažď. 7 = 23,76 l/s Návrhový prietok dažďových odpadových vôd vody zaolejované spolu : Q dažď. 6+7 = (28, ,76) l/s = 51,92 l/s Návrhový prietok dažďových odpadových vôd celkom: Q dažď. celkom = ( 12,38 + 6, ,12 + 8,08 +10, , ,76 ) l/s = 113,61 l/s SO 11 AREÁLOVÁ DAŽĎOVÁ KANALIZÁCIA Areálová dažďová kanalizácia bude odvádzať dažďové odpadové vody zo strechy Objektu zázemia kúpaliska, z bazénovej plochy a zo spevnenej plochy kúpaliska do vsakovania prostredníctvom infiltračných (vsakovacích) vrtov s priemeru 300 mm, dĺžka vrtov 5,0-7,0 m. Vsakovacie vrty budú odvádzať dažďové vody do nižšieho vodonosného horizontu. Pre zber a odvod dažďových vôd sa navrhujú tri vety zberných drenážnych potrubí DR1, DR2 a DR3 Navrhované sú tuhé drenážne rúry Agrosil 2500 z polyetylénu od firmy Pipelife Slovakia s. r. o., Piešťany, priemerov DN 100 mm a 160 mm, v prevedení MP (otvory v uhle cca 120 o ). Celá drenážna ryha bude v celom priereze vystlaná geotextíliou PK TEX PP15, ktorá zabráni zanášaniu ryhy a drenáže drobnými čiastočkami pôdy. Samotné drenážne rúry budú po celej dĺžke obalené geotextíliou PK TEX PP15 a budú obsypané drveným kamenivom frakcie Ø mm. Vetva DR1 bude zbierať dažďové vody zo strechy Objektu zázemia kúpaliska. Jej dĺžka je 100,00 m, profil drenážnej rúry DN 160 mm. Na vetve sa uvažuje so zriadením troch vsakovacích vrtov DN 300 mm. Vetva DR2 bude zbierať dažďové vody z bazénovej plochy a bude zriadená okolo bazénovej plochy. Jej dĺžka je 258,00 m, profil drenážnej rúry DN 160 mm. Na vetve sa uvažuje so zriadením šiestich vsakovacích vrtov DN 300 mm. Vetva DR3 bude zbierať dažďové vody zo spevnenej plochy kúpaliska. Jej dĺžka je 40,00 m, profil drenážnej rúry DN 100 mm. Na vetve sa uvažuje so zriadením dvoch vsakovacích vrtov DN 300 mm. Platné pre všetky kanalizácie Profily a dĺžky jednotlivých kanalizačných a drenážnych potrubí sa spresnia v ďalšom stupni projektovej dokumentácie podľa navrhnutých sklonov potrubí jednotlivých kanalizačných stôk. Kontrolné, spojné a lomové kanalizačné šachty na kanalizačných prípojkách a zberných drenážnych potrubiach sa navrhujú plastové kanalizačné šachty typu WAVIN Tegra Ø 425 mm. Kontrolné, spojné a lomové kanalizačné šachty na kanalizačných stokách sa navrhujú kruhové, z prefabrikovaných skruží prechodových Ø 1000/600 mm a rovných Ø 1000 mm, osadených na prefabrikovanom šachtovom dne. Šachtové skruže a šachtové dná sa dodávajú už s osadenými poplastovanými stúpačkami v protišmykovej úprave a s gumovým tesniacim profilom. Alternatívne sa kanalizačné šachty môžu zrealizovať kruhové celoplastové AWAŠACHTY PP DN 800 mm a DN mm z polypropylénu, resp. u dažďovej kanalizácii DN 800 mm. Šachtové prstence a kónus sú dodávané vrátane vstupného rebríka a tesnenia. Šachta je ukončená klenbovým kónusom redukovaným Ø 1 000/625 mm. Kanalizačné potrubie sa uloží do 10 cm pieskového lôžka a 30 cm nad vrchol potrubia sa zriadi obsyp potrubia jemným štrkopieskom s max. zrnom 16 mm, dôkladne zhutnený po vrstvách max. 15 cm vysokých. Zbytok ryhy sa zasype zhutňovanou prehodenou výkopovou zeminou. V prípade výskytu spodnej vody sa v dne ryhy zriadi odvodňovací drén z flexibilnej drenážnej rúry profilu Ø 100 mm v štrkopieskovom obsype. Povrch rýh sa upraví v rámci realizácie úpravy navrhovanej komunikácie, chodníkov a ostatných upravovaných plôch. SO 12 PRÍPOJKA VN Predmetom riešenia tejto časti projektovej dokumentácie je nová VN prípojka pre trafostanicu TS umiestnenú pri objekte SO 01, ktorá bude vychádzať z polí VN rozvádzača existujúcej distribučnej trafostanice č. 489/ts/643, bude pokračovať vo vyznačenej trase a bude ukončená vo VN rozvádzači novej trafostanice TS. VN prípojka je navrhnutá zaslučkovaním do existujúcej trafostanice.

16 Podkladová časť pre spracovanie tejto časti projektu pre územné rozhodnutie pozostávala z návrhu dispozičného umiestnenia prípojného bodu v trafostanici č. 489/ts/643, z vytypovaného návrhu trasy VN prípojky, z návrhu umiestnenia novej trafostanice TS pre riešený areál a z konzultácie s prevádzkovateľom distribučnej sústavy SSE-D, a.s. o určení bodu a spôsobu napojenia. Pre prípojku VN sú predpokladané základné vonkajšie vplyvy vo vonkajších priestoroch, v NN a VN rozvodni trafostanice sú predpokladané základné vonkajšie vplyvy vo vnútorných priestoroch. Presné stanovenie vplyvov bude urobené v ďalšom stupni projektovej dokumentácie komisiou pre určovanie vonkajších vplyvov. Pre prípojku VN je navrhnutá normalizovaná rozvodná sieť 3 AC V 50Hz, IT. Pre VN prípojku budú použité celoplastové káble príslušnej dimenzie uložené do zeme. Napájacie káble budú proti skratu a preťaženiu chránené poistkami. Ochrana pred zásahom elektrickým prúdom pri normálnej prevádzke bude navrhnutá krytmi, izolovaním živých častí a umiestnením mimo dosah. Ochrana pred zásahom elektrickým prúdom pri poruche bude navrhnutá samočinným odpojením napájania. Predpokladané výkonové pomery pre VN prípojku kúpaliska sú : Celkový inštalovaný výkon P i = 815,00 kw Celkový prevádzkový výkon P p = 600,00 kw Predpokladané navýšenie výkonových pomerov pre VN prípojku po dobudovaní plavárne bude : Celkový inštalovaný výkon P i = 800,00 kw Celkový prevádzkový výkon P p = 610,00 kw Predpokladané celkové výkonové pomery pre VN prípojku sú : Celkový inštalovaný výkon P ic = 1 615,00 kw Celkový prevádzkový výkon P pc = 1 210,00 kw Predpokladaná maximálna ročná spotreba elektrickej energie pre kúpalisko bude : A = 745,2 MWh/rok Kompenzácia účinníka bude riešená z NN kompenzačných rozvádzačov, ktoré budú umiestnené v hlavnej VN a NN rozvodni trafostanice TS. SO 13 TRAFOSTANICA Predmetom riešenia tejto časti projektovej dokumentácie je návrh novej jednoúčelovej kioskovej trafostanice. Trafostanica bude osadená dvomi transformátorovými kobkami a v prvej etape jedným transformátorom o výkone 800 kva, druhá kobka bude rezervná a po dobudovaní plavárne bude osadená transformátorom tiež o výkone 800kVA. Ďalej je predmetom riešenia návrh VN rozvádzača a návrh hlavného NN rozvádzača s kompenzáciou pre NN rozvádzač. Vo VN a NN rozvodni bude navrhnuté fakturačné meranie spotreby elektrickej energie osadené na VN strane. Podkladová časť pre spracovanie časti projektu pre územné rozhodnutie trafostanice pozostávala z návrhu dispozičného umiestnenia trafostanice TS, z návrhu umiestnenia transformátorov, VN rozvádzača a NN rozvádzačov a z požiadaviek na potrebu výkonu jednotlivých stavebných objektov a prevádzkových súborov. Pre trafostanicu, jej VN a NN rozvodňu, sú predpokladané základné vonkajšie vplyvy vo vnútorných priestoroch. Presné stanovenie vplyvov v každej miestnosti bude urobené v ďalšom stupni projektovej dokumentácie komisiou pre určovanie vonkajších vplyvov. Pre VN stranu trafostanice je navrhnutá normalizovaná rozvodná sieť 3 AC V 50Hz, IT. Pre NN rozvody trafostanice bude navrhnutá normalizovaná rozvodná sieť 3/PEN AC 400/230V 50Hz, TN-C a 3/PE/N AC 400/230V 50Hz. Napájacie káble budú proti skratu a preťaženiu chránené ističmi a poistkami. Základná ochrana pred zásahom elektrickým prúdom pri normálnej prevádzke bude navrhnutá krytmi, izolovaním živých častí a umiestnením mimo dosah. Ochrana pred zásahom elektrickým prúdom pri poruche bude navrhnutá samočinným odpojením napájania. Predpokladané výkonové pomery trafostanice pre časť kúpaliska sú : Celkový inštalovaný výkon P i = 815,00 kw Celkový prevádzkový výkon P p = 600,00 kw Predpokladané navýšenie výkonových pomerov pre trafostanicu po dobudovaní plavárne bude : Celkový inštalovaný výkon P i = 800,00 kw Celkový prevádzkový výkon P p = 610,00 kw Predpokladané celkové výkonové pomery pre trafostanicu sú : Celkový inštalovaný výkon P ic = 1 615,00 kw Celkový prevádzkový výkon P pc = 1 210,00 kw Havarijné vypínanie je riešené v rozvádzači VN trafostanice a na strane NN v hlavných rozvádzačoch objektu.

17 Ochrana rozvodne pred atmosférickým prepätím je riešená zvodičmi prepätia, ktoré sú súčasťou káblovej slučky VN. Uzemňovacia sústava v mieste budovania trafostanice bude vytvorená ekvipotenciálnymi prahmi, ktoré sa uložia pred vstup do trafostanice v hĺbkach 500mm, 700mm a 1000 mm a navzájom sa poprepájajú. Uzemňovacia sústava bude pozostávať z pásika FeZn 30x4 mm a uzemňovacich dosiek. Transformačná stanica bude riešená ako trojpriestorová, v dvoch transformátorových kobkách bude priestor pre umiestnenie dvoch olejových transformátorov, každý o výkone 800kVA a treťom priestore bude umiestnený VN rozvádzač, NN rozvádzače, kompenzačné rozvádzače a rozvádzač fakturačného merania spotreby elektrickej energie. Vstup do jednotlivých priestorov bude riešený samostatne. Na vchodové dvere sa umiestni smaltovaná tabuľka trojdielna Vysoké napätie - životu nebezpečné, Nehas vodou ani penovými prístrojmi, Vstup zakázaný v zmysle STN. Taktiež je potrebné označenie dverí rozvodnými sieťami a názvom miestnosti Trafostanica trafo 2 x 8000kVA, VN a NN rozvodňa. Predpokladaná ročná spotreba elektrickej energie pre kúpalisko objekty bude : A = 745,2 MWh/rok Kompenzácia účinníka bude riešená z kompenzačných rozvádzačov, ktoré budú umiestnené vo VN a NN rozvodni trafostanice TS. Rozvody elektroinštalácie budú patriť do III. stupňa dôležitosti dodávky elektrickej energie. SO 14 VEREJNÉ OSVETLENIE Predmetom riešenia verejného osvetlenia je jeho návrh, t.j. rozmiestnenie stožiarov svietidiel okolo prístupovej komunikácie a na parkovacích plochách a napojenie svietidiel na elektrickú sieť existujúceho okruhu mestského osvetlenia. Podkladová časť pre spracovanie tejto časti projektu pre územné rozhodnutie pozostávala z celkovej situácie areálu a prístupovej komunikácie. Pre priestory predmetnej stavby budú presne stanovené vonkajšie vplyvy v ďalšom stupni projektovej dokumentácie komisiou pre určovanie vonkajších vplyvov. Pre vonkajšie osvetlenie bude navrhnutá normalizovaná rozvodná sieť 3/PE/N AC 400/230V 50Hz, TN-S. Ochrana pred zásahom elektrickým prúdom v normálnej prevádzke bude navrhnutá krytmi a izolovaním živých častí. Ochrana pred zásahom elektrickým prúdom pri poruche bude navrhnutá samočinným odpojením napájania a pospájaním. Predpokladané výkonové pomery pre verejné osvetlenie sú : Celkový inštalovaný výkon P i = 4,00 kw Celkový prevádzkový výkon P p = 4,00 kw Pre verejné osvetlenie budú použité celoplastové káble uložené v zemi. Verejné osvetlenie bude navrhnuté LED svietidlami upevnenými na vonkajších stožiaroch. Verejné osvetlenie bude napojené z najbližšieho okruhu mestského osvetlenia a spolu s ním bude aj ovládané. Kompenzácia účinníka nie je riešená v tejto časti projektovej dokumentácie. Rozvody elektroinštalácie budú patriť do III. stupňa dôležitosti dodávky elektrickej energie. Predpokladané navýšenie ročnej spotreby elektrickej energie bude : A = 14,6 MWh/rok SO 15 AREÁLOVÉ OSVETLENIE A AREÁLOVÉ NN ROZVODY Predmetom riešenia areálového osvetlenia je jeho návrh, rozmiestnenie stožiarov so svietidlami okolo objektu v jeho areáli a vedľa vnútorných komunikácií, napojenie svietidiel na elektrickú sieť a návrh spôsobu ich ovládania. Predmetom riešenia areálových rozvodov NN je návrh napojenia zariadení a rozvádzačov stavebných objektov s nárokom na pripojenie na elektrickú energiu, ktoré budú umiestnené mimo vnútorných priestorov objektu SO 01 a tiež napojenie nabíjacích staníc pre elektromobily. Podkladová časť pre spracovanie tejto časti projektu pre územné rozhodnutie pozostávala z celkovej situácie areálu. Pre priestory predmetnej stavby budú presne stanovené vonkajšie vplyvy v ďalšom stupni projektovej dokumentácie komisiou pre určovanie vonkajších vplyvov. Pre rozvody NN sú navrhnuté normalizované rozvodné siete 3/PEN AC 400/230V 50Hz, TN-C a 3/PE/N AC 400/230V 50Hz, TN-S.

18 Základná ochrana pred zásahom elektrickým prúdom v normálnej prevádzke bude navrhnutá krytmi a izolovaním živých častí. Ochrana pred zásahom elektrickým prúdom pri poruche bude navrhnutá samočinným odpojením napájania a pospájaním. Predpokladané výkonové pomery pre areálové osvetlenie a areálové NN rozvody sú : Celkový inštalovaný výkon P i = 105,00 kw Celkový prevádzkový výkon P p = 101,00 kw Pre NN rozvody budú použité celoplastové káble uložené v zemi. NN rozvody budú napojené z NN rozvádzača, ktorý bude umiestnený v NN rozvodni trafostanice TS. Pre vonkajšie osvetlenie budú použité celoplastové káble uložené v zemi. Vonkajšie osvetlenie bude navrhnuté LED svietidlami upevnenými na vonkajších stožiaroch resp. na vonkajšej stene hlavného objektu. Vonkajšie osvetlenie bude napojené z NN rozvádzača umiestneného v NN rozvodni trafostanice TS a bude ovládané signálom z astronomických hodín. Kompenzácia účinníka nie je riešená v tejto časti projektovej dokumentácie. Rozvody elektroinštalácie budú patriť do III. stupňa dôležitosti dodávky elektrickej energie. SO 16 PRÍPOJKA SLABOPRÚDU Vzhľadom na priestorovú blízkosť optických káblov spoločnosti Orange odporúčame vybudovať prípojku od tohto operátora. V rámci tejto PD bude z určeného bodu napojenia na optickú sieť urobený zemný výkop až do areálu kúpaliska. Z miesta napojovacieho bodu bude v rámci projektu pre stavbu kúpaliska pripojená multirúra DB 4 x 7, ktorá bude vedená vo výkope a prierazom v základe do objektu kúpaliska zázemie sklad miesto osadenia dátového rozvádzača ŠK. Vo vnútorných priestoroch bude urobený rozvod mikrorúrkou 10/8. Týmto bude zabezpečené zafúknutie optického kábla z napojovacieho bodu do kúpaliska. Vo voľnom teréne bude multirúra DB 4 x 7 pre optickú prípojku uložená vo výkope 700 x 350 mm, v pieskovom lôžku, krytá betónovou doskou pozdĺž a zasypaná výkopom, do ktorého bude uložená výstražná fólia, v celom profile. Výkopy rýh pre ochranu jestvujúcich metalických a OK káblov bude urobené podľa uvedených rezov. Pred zahájením výkopových prác musia byť všetky inžinierske siete, ktoré sa nachádzajú v trase budúceho výkopu zakreslené a zamerané. Toto zameranie sietí si zabezpečí investor. V prípade súbehu a križovaní s inými inžinierskymi sieťami musí byť dodržaná norma STN o priestorovej úprave vedení technického vybavenia a norma STN o projektovaní telekomunikačných vedení. Zakreslenie inžinierskych sietí a potvrdenie správcov sa nachádza u objednávateľa PD. Investor si legislatívne zabezpečí prevod budúcej tf prípojky, tj. prevod podzemných telekomunikačných zariadení (PTZ) do správy Orange a.s. na základe Zmluvy o pripojení v zmysle 43 Zz č. 195/2000 (Zákon o telekomunikáciách). Súvisiace normy a predpisy Zákon č. 610/2003 Z. z. o elektronických komunikáciách Zákon č. 135/1961 Z. z. cestný zákon v znení neskorších predpisov a ustanovení Zákon č. 656/2004 Z. z. o energetike v znení neskorších predpisov a ustanovení Zákon č. 442/2002 Z. z. o verejných vodovodoch a verejných kanalizáciách Zákon č. 220/2004 Z. z. o ochrane a využívaní poľnohospodárskej pôdy Zákon č. 50/1976 Z. z. o územnom plánovaní a stavebnom poriadku, v znení neskorších predpisov a ustanovení. Zákon 124/2006 Z. z. o bezpečnosti a ochrane zdravia Zákon 125/2006 Z. z. o inšpekcii práce Zákon 281/2006 Z. z. o minimálnych bezpečnostných a zdravotných požiadavkách pri práci s bremenami Zákon 391/2006 Z. z. o minimálnych bezpečnostných požiadavkách na pracovisku. Vyhláška ÚBP SR 508/2009 Z. z. - Zaistenie bezpečnosti a ochrany zdravia pri práci a ich odbornej spôsobilosti STN IEC 60446, STN , STN EN 60529, STN , STN IEC 61140, STN , STN , STN , STN , STN , STN , STN , STN , STN , STN STN , STN , STN , STN EN 1594, STN , STN , STN a ďalšie súvisiace normy a predpisy. Napäťová sústava Napäťová sústava 2 =, 48 V, L + uzemnený. Ochrana pred úrazom elektrickým prúdom podľa STN : malým napätím PELV. Vyhl. MŽP SR č. 453/2000 Z. z. Inštalácia zariadenia musí byť realizovaná v požadovanom krytí a to podľa druhu prostredia a vplyvov, ktoré budú na elektrické zariadenia pôsobiť podľa STN vo vonkajšom prostredí čl Vyhl. MPSVR SR č. 508/2009 Z. z. Zaradenie elektrického zaradenia do skupiny C, podľa prílohy 1.

19 Starostlivosť o bezpečnosť práce Pri uskutočňovaní prác musia byť dodržané platné predpisy BOP. Pri práci na cestných komunikáciách sa musí dodržiavať bezpečnosť cestnej premávky v zmysle platnej vyhlášky o pravidlách cestnej premávky. Vyhl. MŽP SR č. 453/2000 Z. z. Odpad Pri výstavbe telekomunikačnej prípojky a ochrany káblov nevznikne žiadny odpad, ktorého likvidácia podlieha zvláštnym predpisom a opatreniam. SO 17 - SLABOPRÚD SO MIESTNY ROZHLAS (MR) Ústredňa miestneho rozhlasu bude osadená v miestnosti pokladne. V riešenom areáli budú osadené vo vnútorných priestoroch skrinkové/stropné reproduktory (šatne, bufety). Vo vonkajších priestoroch pri bazénovej časti budú osadené zvukové projektory (na stĺpikoch). Objekt bude rozdelený do zón: šatne, bufety, zázemie, vonkajšia časť-bazény. Z miesta pokladne bude možné vykonávať prostredníctvom stanice hlásateľa oznamy a reprodukovať hudbu na pozadí. Kabeláž bude prevedená káblami 2x1,5 a 2x2,5. SO ŠTRUKTÚROVANÁ KABELÁŽ (ŠK) V objekte bude realizovaná štruktúrovaná kabeláž zložená s interoperabilných a spätne kompatibilných komponentov kategórie kategórie 6A (10Gbit/s, 500MHz). Prípojka z VTS je riešená v časti SO 16. Dátový rozvádzač bude osadený v zázemí-v sklade. Dátovými zásuvkami budú vybavené pokladne, bufety, zázemie, vstupné turnikety. V celom areáli budú inštalované prístupové body WiFi. V dátovom rozvádzači budú osadené nasledovné komponenty: - prepojovacie panely pre ukončenie káblov od dátových zásuviek - ukončenie prípoja na VTS / Internet - horizontálne a vertikálne držiaky prepojovacích káblov - organizéry - police pre uloženie zariadení - ventilátory s regulátorom teploty - napájacia lišta 230V s prepäťovou ochranou a VF filtrom Pre rozvody do vzdialenosti 90m budú použité metalické káble a pre väčšie vzdialenosti budú použité optické káble. Zásuvky budú osadené v rovnakej výške ako silnoprúdové zásuvky 230V. Zásuvky budú umiestňované do spoločných rámčekov s inými profesiami (silnoprúd) podľa výberu a pokynov architekta. Dátový rozvádzač bude uzemnený vodičom CYA 25mm² z najbližšej hlavnej uzemňovacej svorky. Všetky metalické patch panely, budú uzemnené pomocou samostatného zemniaceho vodiča do spoločného zemniaceho bodu v dátovom rozvádzači.( 19 zemniaca lišta) SO PRIEMYSELNÁ TELEVÍZIA (PTV) Systém priemyselnej televízie bude slúžiť na monitorovanie vybraných vonkajších a vnútorných priestorov nasledovne: Hlavný vstup Pokladňa Vstupy do šatní Bufety Vonkajšie bazény a priľahlé priestory Technické riešenie je postavené na báze IP kamier /farebné/. Kamerový systém má topológiu hviezdy, pričom centrálnym bodom je rozvádzač PTV, ktorý bude osadený v zázemí v sklade. V rozvádzači bude osadený digitálny záznamík NVR. Monitorovacie pracovisko (zobrazovacie monitory) budú osadené v pokladni. Prostredníctvom siete ethernet môžu byť kamerové údaje vyvedené aj mimo objekt kúpaliska. Kamery budú v exteriérovom antivandal prevedení s vyhrievaním a slnečnou clonou. Napájanie bude zabezpečené z PoE switchov umiestnených v dátovom rozvádzači slúžiacich pre IP CCTV. Pre rozvody do vzdialenosti 90m budú použité metalické káble a pre väčšie vzdialenosti budú použité optické káble. SO ELEKTRONICKÝ SYSTÉM OBSLUHY KLIENTA (ESOK) Kúpalisko bude vybavené systémom ESOK. V pokladni bude osadený riadiaci počítač, cez ktorý bude možné spravovať systém EOSK. Tento PC bude obsahovať čítačky/programátory RFID čipových náramkov. Na hlavnom vstupe budú osadené na turniketoch čítačky (vstupy), cez ktoré si návštevník aktivuje vstup do areálu.

20 V šatniach budú skrinky na elektrické zámky, na niekoľkých miestach v šatniach budú osadené čítačky, ktoré po priložení náramku odblokujú príslušnú skrinku. Pri bazénoch na vybraných miestach budú osadené terminály, prostredníctvom, ktorých si môže skontrolovať dĺžku predplateného vstupu na kúpalisko. Pri východe z kúpaliska bude osadený hltač RFID čipových náramkov, ktorý skontroluje oprávnenosť výstupu. Ak je to potrebné, môže si návštevník doplatiť predĺženie rekreačného pobytu na letnom kúpalisku v pokladni. Čítačky a terminály budú s riadiacim PC prepojenené cez metalické káble (zbernica RS485). Náramky budú vodotesné. SO 18 FUTBALOVÉ IHRISKO Východne od areálu kúpaliska bude v pozícii Atletického štadióna uvažovaného v zmysle platnej Urbansitickej štúdie vybudované futbalové ihrisko. Ihrisko bude slúžiť ako náhrada za ihrisko TJ Elán, nachádzajúce sa aktuálne v priestore budúcej plavárne a projektovaného kúpaliska. Ihrisko bude zrealizované vo finálne uvažovanej nivelete s vyrovnaním a náseldným prespádovaním povrchu plochy tak, aby bol zabezpečenýodtok dažďovej vody z hracej plochy. Odvod dažďovej vody bude prirodzený bez budovania drenáže, ktorej realizácia bude naviazaná na realizáciu spevnených a športových plôch samotného atletického štadióna. V území sa predpokladajú dobré vsakovacie pomery. Ak by sa počas prvých mesiacov prevádzky ihriska napriek uvedenému preukázalo hormadenie daž dových vôd na povrchu bude potrebné obvod ihriska oddrenážovať a doplniť vsakovacími studňami zaústenými do vodonosných štrkových horizontov (cca. 2,5-3,5 m pod povrchom terénu). V zmysle požiadavky investora bude povrch ihriska riešený klasickým trávovým výsevom bez nároku na trávový koberec a zavlažovanie. Použité budú futbalové bránky zo súčasného TJ Elán. SO 19 - PROTIPOŽIARNA BEZPEČNOSŤ STAVBY V zmysle 9, Zákona NR SR č.314/ 2001 Z.z. o ochrane pred požiarmi v znení neskorších predpisov ako aj 40, 40b) Vyhlášky MV SR č.121/2002 Z.z. v znení neskorších predpisov sa rieši ochrana stavby pred požiarmi. Riešenie protipožiarnej bezpečnosti stavby sa vykonáva podľa platných predpisov a STN - Vyhl. MV SR č.94/ 2004 Z.z. v znení neskorších predpisov (ďalej Vyhláška PBS), Vyhl. MV SR 699/2004 Z.z., STN a ich príslušných zmien. Predmetom riešenia je Letné kúpalisko Zvolen Západ 1.etapa. Navrhované riešenie, vychádza z funkčnosti objektu a snaží sa vytvoriť také prevádzky, ktoré by riešili všetky potrebné väzby a vzťahy, pri rešpektovaní prevádzkových, hygienických a protipožiarnych noriem. Projekt rieši komplexne technické a organizačné podmienky na splnenie požiadaviek protipožiarnej bezpečnosti stavby, aby nedošlo k vzniku požiaru a jeho rozšírenia na susedné objekty. Riešenie protipožiarnej bezpečnosti stavby bolo vypracované v zmysle u nás platnej legislatívy na úseku ochrany pred požiarmi a v zmysle riešenia požiadaviek na projektovú dokumentáciu z hľadiska protipožiarnej bezpečnosti, obsahuje: členenie stavby na požiarne úseky, určenie požiarneho rizika, určenie požiadaviek na konštrukcie stavieb, zabezpečenie evakuácie, určenie požiadaviek na únikové cesty, určenie odstupových vzdialeností, určenie požiarno-bezpečnostných opatrení, určenie zariadení na protipožiarny zásah. Zoznam súvisiacich predpisov a STN: STN , STN , STN , STN , STN , Zákon NR SR č.314/2001 Z.z. v znení neskorších predpisov, Vyhláška MV SR č.121/2002 v znení neskorších predpisov, Nariadenie vlády SR č. 387/2006 Z.z., Vyhláška MV SR č. 478/2008 Z.z., Vyhláška MV SR č. 94/2004 Z.z., Vyhláška MV SR č.401/2007 Z.z, Vyhláška MV SR č. 699/2004 Z.z. Projektová dokumentácia je vypracovaná v zmysle STN EN. Účel a zatriedenie stavby Realizáciou investorského zámeru vznikne športovo relaxačné centrum, ako súčasť vyššej občianskej vybavenosti mesta. Účelom stavby je uspokojenie potrieb obyvateľstva. Urbanistická stavba vo svojej povahe, nástupoch a orientácii vychádza z účelu prevádzok. Predmetná lokalita sa nachádza v území zvanom Zvolen Západ južne od sídliska. Zo severnej a západnej strany je areál lemovaný delenou komunikáciou štátnej cesty I/66 a asfaltovou cestou Ľ.Štúra. V súčasnosti je pozemok nezastavaný. Stavebné objekty sú zostavené do tvaru písmena U okolo centrálneho kúpaliska. Zásobovanie areálu je zabezpečené vonkajšou okružnou zásobovacou komunikáciou. Navrhované objekty nezasahujú do ochranných pásiem železničnej trate, prírodných a vodných zdrojov. V blízkosti pozemku je vybudovaná potrebná infraštruktúra a dostatočnými kapacitami inžinierskych sieti. Líniové stavby z hľadiska protipožiarnej bezpečnosti nevyžadujú žiadne zvláštne opatrenia.

21 Z hľadiska protipožiarnej bezpečnosti sa jedná o novostavby, ktoré sa riešia v súlade s Vyhláškou MV SR č 94/2004 Z.z. v znení neskorších predpisov (ďalej len Vyhláška PBS). Priestory nepredstavujú svojou povahou prevádzky so zvýšeným nebezpečenstvom vzniku požiaru. Navrhované riešenie, vychádza z funkčnosti objektov a snaží sa vytvoriť také prevádzky, ktoré by riešili všetky potrebné väzby a vzťahy, pri rešpektovaní prevádzkových, hygienických a protipožiarnych noriem. Pri vyhotovení projektov pre stavebné povolenie je potrebné dbať na požadovanú pož. odolnosť konštrukcii a materiálov, s ohľadom na požiarne nebezpečný priestor a odstupové vzdialenosti.. Charakteristika stavby - urbanistické, dispozičné a konštrukčné riešenie prevádzkových súborov Všeobecný opis areálu je zrejmý z úvodných kapitol tejto technickej správy. Jedná sa o uzavretý areál pre exteriérové aktivity súvisiace s prevádzkou kúpaliska s prízemným objektom zázemia v ktorom sú kumulované všetky doplnkové funkcie - šatne, hygiena,pokladne, zázemie pre personál, technické zázemie a dve gastro prevádzky. Objekt je po konštrukčnej stránke jednoduchý, prízemný. Jednotlivé funkcie sú prístupné priamo z exteriéru. Technické riešenie pbs Požiarne riziko, stupeň požiarnej bezpečnosti a kritéria na stavebné a pož.- deliace konštrukcie Riešený objekt SO 01 objekt zázemia kúpaliska bude v súlade s 3, prílohy č. 1, vyhl. PBS a STN rozdelený do požiarnych úsekov (ďalej PÚ), pri rešpektovaní požiadaviek na medzné veľkosti PÚ ako aj požiadaviek na pož. odolnosť stavebných konštrukcii a konštrukčných prvkov v súlade s tab. 1 STN Dispozičné a hmotové riešenie odzrkadľuje funkcie nevýrobného charakteru, požiarne riziko sa určí v zmysle 33 odst. 1 a odst.2, Vyhlášky PBS. Objekt sa navrhol s nehorľavým konštrukčným celkom v zmysle 13, odst. 2, Vyhl. PBS a čl , STN : Stavba tvorí jednopodlažnú staticky nezávislú časť s jedným nadzemným podlažím a v zmysle 7, Vyhl. PBS a čl , STN má požiarnu výšku 0,0 m. Požiarne riziko sa stanoví výpočtom. Na základe výpočtového požiarneho zaťaženia sa určia stupne požiarnej bezpečnosti (ďalej SPB) pre PÚ podľa 37 odst.5, a čl. 3.3., tab. 2, STN : 2017 v závislosti od výpočtového požiarneho zaťaženia predpokladaný stupeň pre PÚ I.SPB. Danému stupňu budú zodpovedať aj príslušné požiarne odolnosti stavebných konštrukcií a požiarne deliacich konštrukcií, ktorých hodnoty budú určené podľa tab.5, STN : Medzné rozmery, medzné pôdorysné plochy PÚ a dovolené počty podlaží sa určia výpočtom podľa čl , STN v ďalšom stupni projektovej dokumentácie. Predbežným výpočtom pôdorysné plochy neprekračujú medzné. Predpokladané veľkosti PÚ pre nadzemné podlažie : pre nehorľavý konštrukčný celok S max = 3677,0 m 2 Projekt stanovuje minimálne požiadavky požiarnej odolnosti konštrukcií.. Skutočné požiarne odolnosti stavebných konštrukcií PÚ musia v plnom rozsahu vyhovovať požadovaným požiarnym odolnostiam určeným podľa jednotlivých stupňov požiarnej bezpečnosti. Kritéria a požiadavky na požiarne odolnosti stavebných konštrukcií stavby budú určené hodnotami z tab. 5, podľa pol , STN :2017 pre jednopodlažne staticky nezávislé stavby podľa stupňa protipožiarnej bezpečnosti. Predpokladané požiarna odolnosť vybraných stavebných konštrukcií pre II.SPB a I.SPB Pol. Stavebná konštrukcia POSK I Požiarne steny 30/D1 13 Požiarne uzávery otvorov v požiarnych stenách 15/D1 14 Zvislé pož.pásy v obvodových stenách, a obvodové steny, ktoré majú byť bez pož. otvorených plôch 15/D1 Požiarne klapky a chránené potrubia VZT 30A ================================================================================= Všetky nosné oceľové a drevené konštrukcie (nosné konštrukcie pre obvodové a požiarne steny) musia byť chránené na dosiahnutie požadovanej požiarnej odolnosti napr. náterom aplikovanú akreditovanou firmou. Použitie protipožiarneho náteru však vylučujú také oceľové a drevené konštrukcie, ktoré budú trvale zabudované v iných obkladových, resp. pohľadových konštrukciách, kvôli obnoviteľnosti náteru po uplynutí doby jeho preukaznej životnosti.

22 Požiarne uzávery Požiarne úseky musia byť oddelené požiarno deliacimi konštrukciami, v ktorých budú zabudované požiarne uzávery, podľa 45, Vyhlášky PBS. Pre objekty sa v zmysle požiadaviek pre posudzované PÚ požadujú požiarne uzávery typu EW C. Požiarne uzávery budú vybavené samozatváracím zariadením (ozn. C) podľa čl až čl STN Prestupy Podľa 40, Vyhl. PBS požiarna odolnosť požiarnych deliacich konštrukcií nesmie byť ich zoslabením ani požiarne neuzatvárateľnými otvormi a prestupmi technických zariadení, nižšia ako určená požiarna odolnosť. Otvory v požiarnych stenách a otvory v požiarnych stropoch musia byť požiarne uzatvárateľné. Prestupy rozvodov a prestupy inštalácií cez požiarne deliace konštrukcie budú utesnené požiarnymi upchávkami s požadovaným typom a požiarnou odolnosťou požiarne deliacej konštrukcie, ktorými prestupujú. Utesnený prestup musí spĺňať požiadavky na požiarnu odolnosť požiarno-deliacej konštrukcie, ktorou prestupuje, najviac však EI 90 min. - využije sa stavebná úprava prebetónovanie. Vzduchotechnika V zmysle 40, odst. 2, Vyhl.PBS otvory v požiarnych stenách a stropoch a vzduchotechnické potrubia s prierezovou plochou najviac 0,04 m2 môžu prestupovať pož.-deliacimi konštrukciami bez požiarnych uzáverov v prípade väčšieho prierezu je potrebné osadiť v pož. deliacich konštrukciách požiarne klapky s požadovanou odolnosťou podľa výpočtu pož.rizika alebo obložiť potrubie po celej dĺžke izolujúcim materiálom s reakciou na oheň A a s požadovanou požiarnou odolnosťou pre daný stupeň požiarnej bezpečnosti. Materiály použité na obklady stien a priečok a na podhľady musia byť pri kolaudačnom konaní zdokladované atestami s preukázateľnými skúškami reakcie na oheň (podľa STN EN ) a indexu šírenia plameňa (podľa STN ). Únikové cesty V stavbe budú dimenzované nechránené únikové cesty po rovine na voľné priestranstvo cez únikové východy v súlade s 51 odst.3, Vyhl. PBS. Nechránené únikové cesty budú tvoriť priestory, ktoré sú súčasťou priestorov s pož. rizikom. Počet osôb sa určí v súlade s normovými hodnotami STN Na základe počtu osôb sa prehodnotí evakuácia v rámci objektu. Osadenie dverí na únikových cestách bude v smere úniku s otváraním v súlade 45 odst. 4., 71 odst. 2., Vyhlášky PBS a Vyhl. MV SR č. 478/2008 Z.z.., čl , 17.3., STN , budú umožňovať rýchlu a bezpečnú evakuáciu. Únikové cesty budú počas prevádzky v stavbe osvetlené denným alebo umelým svetlom v súlade s 73, odst. 1, Vyhl. PBS, čl. 18.1, 18.3 STN Označenie bude bezpečnostnými značkami v zmysle 74, odst. 1, Vyhl. PBS čl ,19.2. STN a Nariadením vlády č. 378/2006 Z.z.. V súlade s 73, vyhl. PBS, vnútorné únikové cesty, ktoré slúžia pre viac ako 50 osôb, musia byť vybavené núdzovým osvetlením podľa čl. 18.3, STN a STN EN V súlade s čl. 18.5, STN , osvetľovacie telesá núdzového osvetlenia sa odporúča umiestniť vo výške od mm do mm nad úrovňou podlahy únikovej cesty. Prednostne sa osvetlia miesta, kde nastáva zmena sklonu, zmena smeru a zmeny únikovej cesty. Dimenzovanie únikových ciest sa vykoná výpočtom v súlade STN Nadimenzovanými únikovými cestami bude zabezpečená bezpečná a rýchla evakuácia. Zhodnotenie plochy voľného priestranstva pred hlavným vstupom podľa príl. G, čl. G.2, b) STN šírka voľného priestranstva bude zodpovedať šírke únikových pruhov podľa vyústenia únikových ciest a pobyt osôb pri hustote viac ako 4 osoby na 1 m2, voľné priestranstvo budú tvoriť komunikačné plochy pre chodcov, parkovacie plochy bez státí, spevnené plochy trávniky, Do plochy voľného priestranstva nebola započítaná príjazdová komunikácia a parkovacie státia. voľné priestranstvo a komunikácie budú viac ako 5 m, Podľa tvaru riešeného územia a navrhovanej stavby bude plnená aj požiadavka STN prílohy G čl. G.2, písm.a. Odstupy Na zamedzenie požiaru medzi PÚ je potrebné vymedziť požiarne nebezpečný priestor a odstupové vzdialenosti. Odstupové vzdialenosti pre PÚ sa určili v tomto stupni výpočtom podľa veľkosti požiarne otvorených plôch v zmysle STN , čl , tab.3. Požiarne otvorené plochy tvoria, presklenné steny, okná a dvere. Výpočet odstup. vzdialenosti sa vykonal aj v zmysle STN čl pre prípadné padajúce časti zo stavebnej konštrukcie: d = 1,4 m. Požiarne nebezpečný priestor je grafický znázornený na výkrese situácie, kde sú zaznačené najväčšie odstupové vzdialenosti jednotlivých PÚ súhrnne.

23 Odstupové vzdialenosti sú podľa navrhnutej lokalizácie dodržané. Predpokladané odstupové vzdialenosti od PÚ sa stanovili pre funkčné stavebné časti, kde sa nachádzajú požiarne otvorené plochy okná, dvere, presklená fasáda a obvodová stena bez pož. odolnosti : Severná strana od šatní: nemá pož. otvorené plochy: d = 1,4 m, Severná strana od bufetu: nemá pož. otvorené plochy: d = 1,4 m, Východná strana od šatní: p o = 60 % d = 4,8 m, Východná strana od bufetu: p o = 80 % d = 4,3 m, Južná strana od šatní - pokladne: p o = 40 % d = 3,1 m, Južná strana od bufetu: nemá pož. otvorené plochy: d = 1,4 m, Západná strana od šatní: p o = 40 % d = 3,4 m, Západná strana od bufetu: p o = 58 % d = 3,0 m, Riešená stavba svojím umiestnením ako aj navrhovanými úplne požiarne otvorenými plochami vyhovuje v plnom rozsahu ustanoveniam STN a neohrozuje sálaním tepla inú stavbu ani vlastné požiarne úseky. V požiarne nebezpečnom priestore sa nachádzajú konštrukcie, ktoré v plnej miere budú vyhovovať požiadavkám 79, odst. 5, Vyhl. PBS a čl , STN Elektroinštalácia Objekt bude pripojený vzdušným vedením na NN rozvod elektrickej energie. Elektroinštalácia bude realizovaná podľa platných predpisov v súlade s STN z odboru elektro. Elektrické zariadenia budú vo všetkých svojich častiach konštruované, vyrobené, montované a prevádzkované s prihliadnutím na prevádzkové napätie Vnútorné rozvody a elektroinštalácia posudzovaných priestorov budú vyhotovene podľa platných predpisov v patričnom krytí podľa charakteru prostredia, určeného protokolom o prostrediach a dokladované v projektovej dokumentácii. Hlavný rozvádzač bude inštalovaný mimo priestoru s nebezpečenstvom požiaru a výbuchu. Umelé osvetlenie je projektované podľa riešených priestorov pre rôzne úrovne. Druhy káblov sú navrhnuté podľa charakteru prostredia. Pred nebezpečným dotykovým napätím bude navrhnutá základná ochrana. Ochrana pred účinkami statickej elektriny bude podľa STN a STN V stavbe sa bude nachádzať núdzové osvetlenie - elektrické zariadenie, ktoré je v prevádzke počas požiaru. Musí mať zabezpečenú trvalú dodávku elektrickej energie najmenej z dvoch od seba nezávislých zdrojov. Záložný zdroj môže byť v zmysle čl STN súčasťou elektrického zariadenie v prevádzke počas požiaru. Trvalá dodávka elektrickej energie pre núdzové osvetlenie počas požiaru musí byť zabezpečená minimálne po dobu 60 minút. Pre napájacie káble núdzového osvetlenia nie sú žiadne požiadavky nakoľko priestory stavby nepatria medzi priestory uvedené v prílohe B, STN Vypínanie elektrickej energie do 1 kv v prípade požiaru pre tie elektrické zariadenia, ktoré nie sú elektrickými zariadeniami v prevádzke počas požiaru CENTRAL STOP bude umiestnené v rozvodnej skrini. Zabezpečenie stavby vodou na hasenie Stavba bude napojená na verejnú vodovodnú sieť. Zabezpečenie stavby vodou na hasenie bude riešené v súlade s 6 odst. 1, Vyhl. MV SR č. 699/ 2004 Z.z. a STN Množstvo vody na hasenie pre PÚ v zmysle čl.4.1., tab.2, pol. 2, STN pre v = 1.5 l/s sa stanovilo na Q = 12.0 l/s. Zabezpečenie vody na pokrytie potrebného množstva bude riešené vnútorným požiarnym vodovodom k hadicovým zariadeniam navijákom určeným na prvotný zásah a umelým zdrojom vody na hasenie v súlade s 4, odst.2, Vyhl. MV SR č. 699/2004 Z.z. vonkajším vodovodom s odbernými miestami nadzemnými hydrantami. Navrhnutie a kontrola hadicového zariadenia sa vykoná pre každý PÚ v súlade s 10, odst. 2, Vyhl.MV SR č. 699/2004 Z.z.: S x p v stavbe bude zriadený vnútorný pož. vodovod. V súlade s čl , STN sa v stavbe budú inštalovať hadicové navijáky s trvalo stálou hadicou s menovitou svetlosťou 25 mm, s minimálnym prietokom hubice alebo ekvivalentným priemerom 10 mm s minimálnym prietokom Q = 59 l/min napr. typu NOHA model 3/110-30/20 v súlade s 10, odst.1, Vyhl. č. 699/2004 Z.z.. Umiestnenie hadicových zariadení bude v pož. úsekoch podľa 12, odst. 3 a odst. 4 Vyhl.č. 699 tak, aby bolo možné hasiť požiar najmenej jedným prúdom hadicového zariadenia, najodľahlejšie miesto od hadicového zariadenia pre navijáky s tvarovo stálou hadicou môže byť vzdialené najviac 30 m. Umiestnenie jednotlivých navijákov bude navrhnuté v súlade s čl STN Hadicové zariadenia budú umiestnené tak, aby uzatváracia armatúra alebo ventil bol najviac vo výške 1,30 m nad podlahou a aby bol k nim umožnený ľahký prístup a nezužovali trvale voľný komunikačný priestor, Vnútorný pož.vodovod bude navrhnutý tak, aby aj na najnepriaznivejšie položenom výtoku hadicového zariadenia bol najmenší hydrodynamický pretlak 0,2 MPa, v súlade s STN EN ( ). Vonkajší rozvod a odberné miesta: Stála zásoba požiarnej vody sa navrhla vonkajším vodovodom DN 100. Rozvod požiarnej vody je navrhnutý k vonkajším požiarnym hydrantom s najmenšou dimenziou potrubia vodovodnej siete DN 100 v súlade s prílohou č. 1, vyhlášky MV SR č. 699/2004 Z.z.

24 Na rozvode sa osadí nadzemný požiarny hydrant v zmysle požiadaviek Vyhlášky MV SR č. 699/2004 Z.z,. Nadzemný hydrant sa navrhol na výdatnosť vody podľa čl a budú vybavené podľa tab. 3, pol. 2, čl , STN pevnými tlakovými spojkami a pevnými sacími spojkami podľa STN a STN svetlosť hydrantu 100 DN, pevná spojka 2 x 75 (B) a 1 x 110, minimálny navrhovaný prietok je 12 l/s Podľa čl pri zásahu sa predpokladá odber vody na hasenie podľa tab. 2 pre v = 1,5 m.s-1 z jedného navrhovaného miesta odberného miesta jedným požiarnym čerpadlom. Umiestnenie hydrantov je navrhnuté v súlade s 8, odst. 9, Vyhl. 699 mimo požiarne nebezpečný priestor min. 5,0 m a najviac 80 m od stavby, ďalšie hydranty sú vo vzájomnej vzdialenosti najviac 160 m v zmysle požiadavky čl.4.9 v STN Hydranty sa rozmiestnili pozdĺž komunikácii a ich križovatiek čl STN viď. Situácia PBS. Hydrostatický tlak vody na hydrante musí byť min. 0,25 MPa, v súlade s 9, odst. 2, Vyhl Odberné miesta nadzemné hydranty podľa STN alebo pren bude na spevnej ploche prístupovej komunikácie, kde bude vždy prístupný a napojiteľný na hasičskú techniku. Pre obsluhu armatúr sa vytvorí manipulačná plocha min. 3 m2. Pož. vodovody musia byť akcieschopné a skúšané v zmysle Vyhl. MV SR č. 699/2004 Z.z a prílohy C STN na zabezpečenie účinného a rýchleho zásahu. Ako ďalšia alternatíva na pokrytie potrebného množstvo vod v letnom období je možné využiť aj umelý zdroj vody bazén s objemom viac ako 22 m3, ktorý spĺňa požiadavky 4, odst. 3,Vyhl. PBS. Prenosné hasiace prístroje Priestory stavby je nutné zabezpečiť prenosnými hasiacimi prístrojmi v príslušnom množstve s hasiacimi médiami. Množstvo hasiacej látky a počet prenosných hasiacich prístrojov sa určili podľa normy STN Na zabezpečenie účinného prvotného zásahu je vhodným hasiacim médiom prášok. Výpočet potrebného množstva hasiacich prístrojov pre PÚ bude stanovené v ďalšom stupni PD. Zariadenia na protipožiarny zásah Stavba je voľne stojaca. Hlavný vstup je orientovaný na prístupovú komunikáciu. V zmysle požiadaviek 81 ods. 1 a ods. 2, Vyhl. PBS má stavba vybudované nasledovné zariadenia umožňujúce protipožiarny zásah: Prístupová komunikácia : Príjazd mobilnej hasičskej techniky je možný po spevnených komunikáciách v okolí. Príjazdové a prístupové komunikácie vedú do vzdialenosti menšej ako 30 m, sú navrhnuté v zmysle 82, Vyhl PBS budú spevnené, široké min mm s únosnosťou min. 80 kn. Týmto požiadavkám vyhovuje navrhovaná komunikácia. Nástupná plocha sa v zmysle 83, ods. 1, Vyhl. PBS sa nevyžaduje. Vnútorná zásahová cesta nemusí byť vybudovaná, pretože nie sú splnené požiadavky na stavbu v zmysle 84, Vyhl. PBS, pož. výška stavby nie je viac ako 22,5 m a hĺbka objektu nie je viac ako 60 m. Vonkajšie zásahové cesty sa v zmysle 86, Vyhl. PBS nemusia na stavbe navrhnúť a riešiť, požiarny zásah je možné vykonať z voľného priestranstva z prístupových komunikácii. Elektrická požiarna signalizácia, zariadenie na odvod dymu a tepla pri požiari, stabilné hasiace zariadenie V zmysle 88, Vyhlášky MV SR č. 94/2004 Z.z. v stavbe nie je potrebná inštalácia elektrickej požiarnej signalizácie. V súlade s 90, Vyhl. PBS stavba nemusí byť vybavená hlasovou signalizáciou požiaru. V zmysle výpočtu a 87, Vyhl. PBS, stavba nemusí byť vybavená zariadením na odvod dymu a splodín horenia ani stabilným hasiacim zariadením. Záver Projektová dokumentácia je vypracovaná v súlade s platnými všeobecne záväznými predpismi a príslušnými normami v stupni DUR (dokumentácia pre územné rozhodnutie). Je vypracovaná na základe podkladov predložených investorom. V ďalšom stupni PD PZS pre stavebné rozhodnutie bude spracovaný dôkaz o správnom koncepčnom riešení protipožiarneho zabezpečenia posudzovaného komplexu v súlade so súčasne platnými normatívnymi predpismi o požiarnej ochrane. Hlavný zreteľ je kladený na bezpečnosť osôb ako i na bezpečný a účinný zásah príslušníkov HaZZ s ohľadom na dispozičné riešenie, medzné rozmery a minimalizáciu nákladov investora. Navrhovaná stavba musí byť v projektovej dokumentácii pre stavebné povolenie prehodnotená osobitným projektom protipožiarnej bezpečnosti stavby, vypracovaným podľa vyhlášky MV SR č. 94/2004 Z.z. a schváleným orgánom vykonávajúcim štátny požiarny dozor. Navrhovaná stavba z hľadiska protipožiarnej bezpečnosti vyhovuje účelu bližšie špecifikovanému v úvode projektu. Akékoľvek zmeny projektu musia byť prekonzultované so spracovateľom projektu protipožiarnej ochrany a odsúhlasené orgánom vykonávajúcim štátny požiarny dozor.

25 SO 20 - OPLOTENIE, SADOVÉ ÚPRAVY A DROBNÁ ARCHITEKTÚRA Oplotenie Areál bude oplotený systémovým oplotením svetlej výšky 1,8-2 m na báze pletiva so zváranými okami max. rozmeru 100 x 50 mm (napr. Pantanet Essential). Hrúbka drôtu oplotenia bude min 2.2 mm. Použité nosné stĺpiky budú mať montážnu lištu, pre uchytávanie pletiva (napr. Clip). Ďalej budú použité systémové podpery, napínacie komponenty a systémové pätky pre uchýtavanie stĺpikov k základovým konštrukciám. Všetky komponenty budú pozinkované a poplastované vo farbe antracit. Nosné stĺpiky oplotenia budú systémovými pätkami kotvené do nových betónových pätiek na východnej a južnej strane areálu. Maximálna rozteč stĺpikov oplotenia 3,0 m. Vhodnejšou alternatívou je použitie systémového oplotenia na báze tvarovo stálych zváraných panelov. Presnejšie bude oplotenie špecifikované v ďalších projektových stupňoch. Sadové úpravy Z realizáciou areálu a verejných priestranstiev pred areálom súvisia sadové úpravy pozostávajúce z: - výsadby stromovej líniovej a sprievodnej zelene pozdĺž objektov SO 02 a SO 03, - výsadby rozptýlenej stromovej a kríkovej parkovej zelene v areáli kúpaliska, vytvárajúcej estetické prostredie a tieň, - kríkovej prevažne líniovej výsadby vo forme živých plotov slúžiacich na optické uzatvorenie areálu po obvode a na fyzické odčlenenie čistej zóny okolo bazénov od ostatných areálových plôch - úpravy a výsadby trávnatých plôch v areáli a pred areálom - realizácie dažďových jazierok slúžiacich na vsakovanie zrážkových vôd v areáli a pred areálom - prírodných úprav vybraných povrchov mulčovaním, kamennými kobercami a pod. - prípadná drobná kvetinová sezónna výsadba. Uličné koridory a parkoviská budú doplnené o stromoradia mestskej zelene a trávnaté plochy s rozptýlenou zeleňou v zmysle grafickej časti. Zvolené budú kompaktné tvarovateľné (ideálne kvitnúce opadavé) formy mestskej zelene. Predpokladá sa výsadba cca. 50 stromov. Ulice sú lemované bezpečnostnými zelenými pásmi oddeľujúcimi cyklochodník od dopravných plôch. Pásy môžu byť vysadené travnikom resp. nenáročnými suchomilnými trvalkami na mulčovanom podklade. Areálová zeleň je navrhnutá vo voľnej kompozícii (anglická záhrada), kým uličná v rastroch definovaných zástavbou a statickou dopravou. Predpokladá sa výsadba cca. 30 stromov a 250 metrov živých plotov. Podrobnejšia špecifikácia sadových bude predmetom ďalších projektových stupňov Drobná architektúra Areálové aj mimoareálové priestranstvá budú vybavené prvkami drobnej architektúry ako lavičky, stojany na bicykle, mobilné prezliekacie kabíny a pod. Priestor terás pre gastro-prevádzkami bude sezónne tienený textilným tienením zaveseným na pripravenej oceľovej konštrukcii. Podobné textilné tienenie môže byť inštalované aj nad neplaveckou časťou bazéna. Medzi terasami gastro-prevádzok bude umiestnené detské ihrisko s certifikovaných komponentov v nasledovnej predbežnej skladbe: - viacfunkčná preliezková zostava so šmýkačkou, mostíkom, závesnými hojdačkami, lezeckou šikmou plochou - domček so šmýkačkou - 2 ks preklápacie hojdačky pre 2-4 deti - 2 ks hojdacie zvieratká na strune Povrch plochy pod detským ihriskom bude prírodný (umelý trávnik so zónami s pružnej dlažby) resp. bude celoplošne upravený ušlachtilým povrchom z EPDM granulátu. Podrobnejšia špecifikácia drobnej architektúry bude predmetom ďalších projektových stupňov. SO 21 VIACÚČELOVÝ BAZÉN SO BAZÉN A ATRAKCIE Všeobecné informácie Materiály Materiály a konštrukčné diely bazéna sú ak neexistujú iné popisy alebo ustanovenia z ušľachtilej ocele podľa STN EN , pokiaľ neexistujú pre určité stavebné časti v súpise prác žiadne iné konkrétne ustanovenia. Pre použité materiály musí byť predložený preberací atest. Zhotoviteľ musí preveriť vhodnosť materiálov uvedených v súpiske a danú skutočnosť pri odovzdaní ponuky. Povrchové plochy Povrch všetkých plôch musí byť valcovaný 2B podľa STN EN V miestach, v ktorých sa to požaduje, musí byť povrch brúsený zrnitosť 400 um. Zvary sú bez mechanického opracovania len morené. V miestach, v ktorých sa to požaduje, je nutné zvary prebrúsiť, v priestore okraja bazéna s prelivovým žľabom je

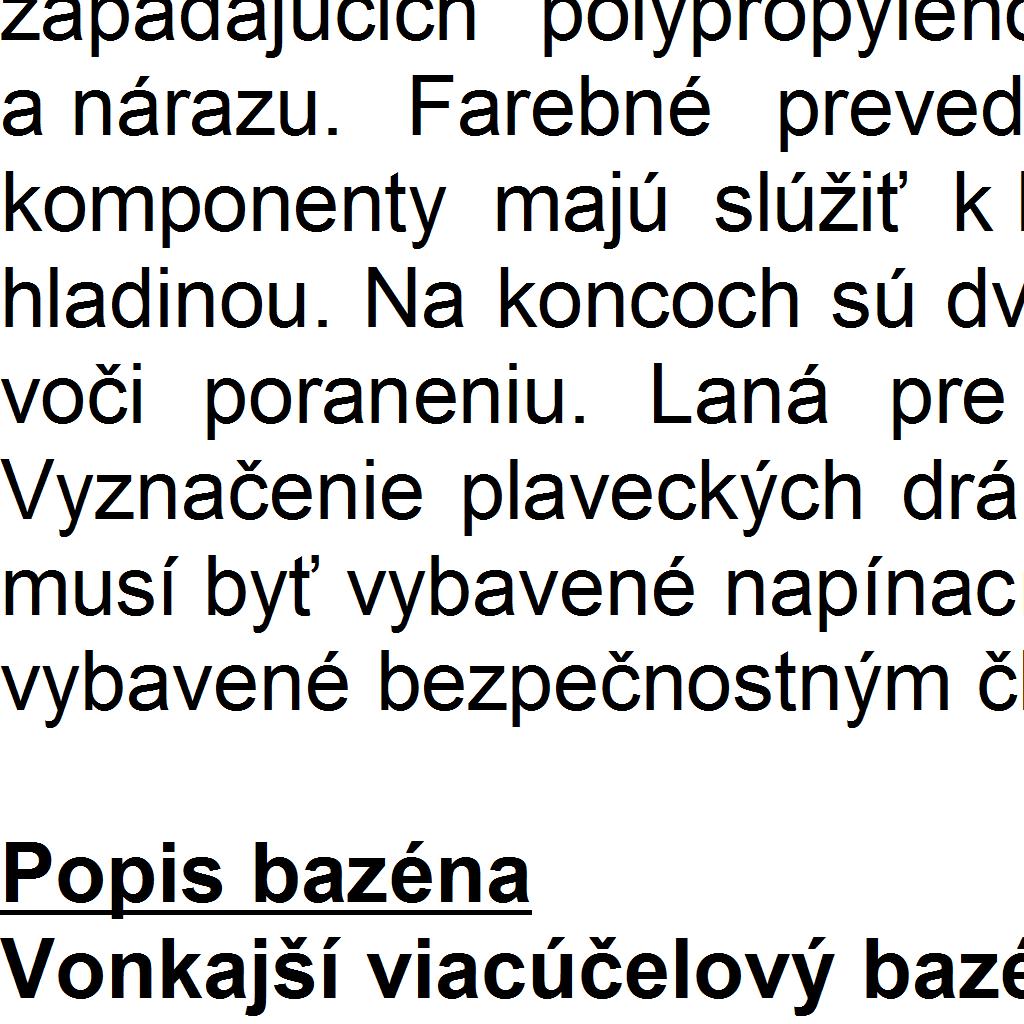

26 nutné všetky zvary prebrúsiť do hĺbky 5 cm pod hladinou. Pri vyvýšených plochách nad vodnou hladinou sú zvary iba morené bez mechanického opracovania. Farebné značenie vodiacich pásov a obrátkových stien Farebné označenie plaveckých dráh elektrochemickou metódou. Povrch korózii vzdornej oceli chráni pasívna vrstva oxidov vzniknutá reakciou v nej obsahujúceho kovu so vzdušným kyslíkom (uskutočnená procesom, založenom na bezprúdovom anodickom vylučovaní vrstvy oxidu kovov a to v takej hrúbke vrstvy, ktorá zrakom na dennom svetle vykazuje kobaltovo modré až čierne sfarbenie). Vylučuje sa mechanické nanášanie farby! Prevedenie zváračských prác Pri zváračských prácach je nutné používať zodpovedajúce zváracie a prídavné materiály. Zváračské práce musia byť vykonané osobami so zodpovedajúcou kvalifikáciou doloženou zodpovedajúcimi skúškami. Zváranie je nutné realizovať podľa normy ČSN /nutné úradne doložiť. ) Protišmykové plochy Nášľapná plocha vykazuje protišmykovú štruktúru, ktorá zodpovedá ČSN EN skupine zatriedenia 24, resp. Norme DIN skupine zatriedenia C a k ponuke sa táto vlastnosť doloží zodpovedajúcim osvedčením štátom akreditovaného skúšobného ústavu pre každú dole uvedenú položku : Jedná sa o nasledujúce položky: - Roštnice na prelivovom žliabku - Schodíky a rebríky do bazénu - Dno bazéna - Odrazové steny plaveckých bazénov - Dná a kryty dnových kanálov v zodpovedajúcich hĺbkach prevedení dna, pokiaľ je to žiadúce z optických a tvarových dôvodov v celej oblasti bazéna. - Kryty dnových armatúr (sacie kanály, odtoky z dna, vtoková tryska a pod) Normy, smernice, zákony Zhotoviteľ musí rešpektovať hlavne tieto technické, hygienické a bezpečnostné normy: a) Sacie armatúry a zariadenie musí byť v súlade s normou STN - EN Vybavenie plaveckých bazénov ( ): Časť 1 - Všeobecné bezpečnostné požiadavky a skúšobné metódy Časť 2 - rebríky, rebríkové schodiská a madlá Časť 3 - privoď a odtok vody Časť 4 - štartovacie bloky Časť 5 - vyznačenie dráh Časť 6 - obrátkové plochy Časť 8 - zábavné vodné atrakcie Časť 9 - Bezpečnostné značky b) STN-EN c) STN EN d) vyhláška č. 308/2012 o požiadavkách na kvalitu vody, kontrolu kvality vody a o požiadavkách na prevádzku,vybavenie prevádzkových plôch, priestorov a zariadení na prírodnom kúpalisku a na umelom kúpalisku e) EN ISO Zváranie - Všeobecné tolerancie zváraných konštrukcií - Diaľkové a uhľové rozmery - Tvar a poloha, hlavne dodržanie tolerancie priamosti, rovinnosti a rovnobežnosti, f) EN Koróziivzdorné ocele - Časť 2: Technické dodací podmienky pre plechy a pásy pre všeobecné použitie g) EN Príruby a prírubové spoje - Kruhové príruby pre trubky, armatúry, tvarovky a príslušenstvo s označením PN - Časť 1: Príruby z ocele i) EN Koróziivzdorné ocele kontinuálne valcované za studena - Medzné úchylky rozmerov a tolerancie tvaru Časť 2. Široký pás a plech j) EN 1069 (940910) - VODNÉ ŠMÝKAČKY S DĹŽKOU CEZ 2 M k) ISO 9712:2012 pro skúšanie kapilárnou metódou PT pro sektor w a kvalifikačný stupeň 2 l) EN Osvedčenie (certifikát) o zhode riadený výroby dla EN :2009+A1:2011 m) EN ISO Plasty - Značky a skratky - Časť 1: Základné polymery a ich zvláštne charakteristiky Technické podmienky pre výstavbu a montáž stavebné antikorových bazénov Antikorové bazény musia byť absolútne vodotesné s odpovedajúcim povrchom podľa PD, bez ostrých hrán a nerovností a musia vyhovovať statickým požiadavkám. Tesnosť: Po napustení bazéna vodou je nutné skontrolovať tesnosť celej konštrukcie. Tesnosť bazéna je zabezpečená nasledovnými skúškami: -zátopovou skúškou bazénovej vane -vizuálna kontrola dna -kapilárnou skúškou zvarov v priebehu montáže bazénovej vane

27 Stavba musí zabezpečiť vodu pre napustenie bazéna (až do uvedenia do prevádzky). Nivelácia/vymeriavanie: Dodržanie geometrie bazéna, dĺžok plaveckých dráh pri bazénoch určených pre športové súťaže podľa FINA, rovnako ako bežná nivelácia prelivovej hrany +- 2 mm. Je potrebné dokladovať protokolom merania uskutočneným nezávislým geometrom. Skúška farebnej zmeny indikátoru v systéme cirkulácie vody bazéna podľa normy EN : Funkčnosť hydrauliky bazéna je potrebné dokladovať protokolom o zafarbovacej skúške podľa požiadaviek normy s dosiahnutými skutočnými časmi zafarbenia a odfarbenia vody v bezéne. Skúšku a protokol prevedie štátom akreditovaný technik. Farbiace prostriedky zabezpečuje dodávateľa antikorového bazéna. č. vzorky ZOZNAM POŽADOVANÝCH VZORIEK : 1 Vzorka dna bazénu s protišmykovou úpravou povrchu 2 Vzorka krycích polypropylenových roštníc s protišmykovou úpravou 3 Vzorka informatívnej značky s piktogramom 4 Vzorka steny bazéna 2,5 mm mat ak technologicky upravený brusom K400 Pre preukázanie technickej a odbornej spôsobilosti podľa Zákona o Verejnom obstarávaní zoznam požadovaných technických listov (ďalej iba TL): 1 TL - Tryska pre meranie chlóru v stene Pozn. 1). 2 TL - Dno antikorového bazéna Pozn. 1). 3 TL - Piktogram - bezpečnostná značka zákaz skákania 4 TL Čistiaca časť dnového kanálu s dezénom a bezskrutkovým uzáverom čistiaceho krytu Pozn. 1). 5 TL - Piktogram - bezpečnostní značka pro neplavcov 6 TL - Odtok z dna bazénu s bezskrutkovým systémom kotvenie krytu Pozn. 1). 7 TL - Sací kanál 1,25m s bezskrutkovým uzáverom krytu Pozn. 1). 8 TL - Roštnica krycia polypropylenová RAL BIELA 330mm ROVNÁ A ROHOVÁ, vrátane stiahnutia nerezových závitových tyčí a nerezovými matkami Pozn. 1). 9 TL - Stena antikorového bazénu 11 TL Detská šmýkačka antikorová DINOSAURUS Pozn. 1). 13 TL Lavica rúrková terapeutická rovná so vzduchovou masážou 14 TL Ležadlo rúrkové terapeutické rovné so vzduchovou masážou 15 TL Schody rovné s elektrochemickým farebným značením zmeny hĺbky Pozn. 1). 16 TL - Vlnolam v žliabku 17 TL - Odtok z prelivového žliabku 18 TL Masážna tryska v lisovanej nike D 100/8 m³/hod Pozn. 1). 19 TL Vodné delo v detskom bazéne 20 TL Masážna tryska v lisovanej nike s prisávaním vzduchu D 100/8 m³/hod Pozn. 1). 22 TL Podvodný reflektor 12 POW LED materiál Pozn. 1). 23 TL Obrátková stena s označením dráh elektrochemická metóda kobaltovo modrá farba 24 TL Brodítko klasické 2 x 2 m 25 TL Hojdací záliv 26 TL Športový blok Technická špecifikácia - antikorový bazén Všeobecne: Konštrukčný systém antikorových bazénov sa skladá z vystužených oceľových konštrukcií uchytených v staticky určených daných bodoch podľa projektovej dokumentácie. Na tieto konštrukčné časti je vodotesne navarené bazénové dno a ďalšie časti bazénového telesa podľa projektovej dokumentácie. Predpisy pre prevedenie telesa bazéna, všeobecne: V pozícii teleso bazéna sú zahrnuté všetky diely bazéna ako steny bazéna, prelivový žľab, dno bazéna a to tak, aby vzniklo samostatné vodotesné teleso. Pri vybavení zabudovanom do bazénového telesa ako je

28 schodisko, spojovacie šmýkačky, ostrovy, dnové rozvody, sacie kanále, lavice, vzduchovanie a pod., musia byť vyčíslené všetky náklady spojené s realizáciou uvedených častí v jednotlivých uvedených pozíciách vrátane prívodných potrubných systémov do vzdialenosti 0,50 m od telesa bazéna. Materiál č , pokiaľ nie je v pozíciách požadovaný iný materiál Hrúbka materiálu: Prvok bazéna minimálna požiadavka - stena bazéna 2,5 mm - výstužné prvky 2,0 mm - prelivový žľab 2,0 mm - dno bazéna 1,5 mm Požadovaný povrch: - plechy pre steny bazéna k dnu smerom do vody brúsené /príp. k odpočinkovému stupienku/ - dno valcované - dno ostrova smerom do vode brúsené - plochy šmýkačiek smerom do vody brúsené - zvary len v oblastiach hornej hrany bazéna brúsené - zvary na plochách šmýkačky na viditeľných miestach brúsené Predpisy pre prevedenie stien bazéna s prelivovým žliabkom Jedná sa o kompletne zmontovanú a vodotesne zvarenú konštrukciu obvodových stien bazénovej vane vrátane príslušenstva špecifikovaného v projektovej časti, ktoré nie je zahrnuté v samostatných rozpočtových položkách (prelivová hrana, obvodové prelivové žliabky, rohové diely, vlnolamy v žliabkoch, izolačný profil, výstuže, šikmé vzpery, kotevné dosky, kotevný mat. a pod.). Prevedenie je vyhotovené podľa dispozícií uvedených v technických podkladoch, prevedenie zvarov podľa STN EN ISO , zvary morené bez mechanického opracovania. Konštrukčný systém antikorových bazénov sa skladá z vystužených oceľových konštrukcii uchytených staticky v určených a predpísaných bodoch podľa projektovej dokumentácie (ďalej len PD), podložené statickým výpočtom. Na konštrukčnej časti obvodových stien sú potom následne vodotesne navarené jednotlivé časti bazénu, samostatne uvedené a špecifikované v priloženom rozpočte. Predpisy pre prevedenie bazénových vzpier Vzpery stien bazéna z hladkého plechu sú staticky dimenzované pre hydrostatický tlak bazénovej vody alebo zeminy z opačnej strany príp. iné vyskytujúce sa vertikálne zaťaženia tak, aby všetka záťaž bola prenesená horným a spodným ukotvením bazénových stien. Čelné steny športového plaveckého bazéna sú do hĺbky 0,80 m vybavené protišmykovým povrchom za účelom odrazu, protišmyková úprava v nopovom dezéne v hráškovom 3D prevedení ( prelis o priemere 10 mm, výška prelisu 1,1 mm, osová rozteč prelisu 20 mm, povrch brúsený K400), prevedenie musí zodpovedať norme STN EN Obstarávateľ požaduje doloženie vzoriek o rozmeroch min. 160 mm x 200mm vrátane osvedčenia a technického listu. Steny bazéna napojené na vonkajší prelivový žľab (fínsky žliabok) sú na hornom okraji v záchytnej hrane skosené a v prípustnej šírke slúži ku kontinuálnemu a rovnomernému odvodu vody z vodnej hladiny. Odchýlka prelivovej hrany po celom obvode žľabu nesmie prekročiť +/- 2 mm. V bazénoch s hĺbkou vody väčšou ako 1,60 m je vytvorený v hĺbke 1,20 m odpočinkový stupienok s minimálnou šírkou nášľapnej plochy 0,10 m. Stena bazéna pod odpočinkovým stupienkom vedie zvisle dole až k podlahe bazéna. Steny bazéna bez napojenia na prelivový žľab sú vytvorené na hornom konci ako ohnuté hrany vo forme zodpovedajúcej požiadavkám uvedeným v projektovej dokumentácii. Steny bazéna v takýchto miestach sú vyvýšené nad hladinu vody (vlnová zátoka rovná a zaoblená 60 cm, schodisko a deliaca stena divokej rieky cca 10 cm) príp. ponechané pod hladinou vody (prevedenie podľa priložených schematických rezov). Zaoblené časti stien bazéna musia byť prevedené ako oblé, nahradenie formou polygónu nie je povolené. Rohové spoje sú v uhle < 90 s rádiusom > 25 mm Hrúbka plechu steny 2,5 mm Hrúbka výstuh 2,0 mm Predpisy pre prevedenie dna bazéna Uloženie dnových plechov v spojení s umiestnením hydraulického systému dnových kanálov kladie vysoké nároky na presnosť osadenia a ukotvenia. Dnové plechy z ušľachtilej ocele sú položené (zvarené) minimálne 2 cm cez seba a konštrukčne prepojené (zvarené) so stenami bazéna. Rovnaký postup platí aj pri prípojkách pre dnové kanály a zabudovanie do bazéna. Dnové plechy do hĺbky 1,60 m sú v protišmykovej úprave / jednostranne razený plech /, ktorý zodpovedá norme STN EN v skupine zatriedenia 24 (vi ď obr. rez plechom v osi konvexného nopu s doporučenými rozmermi)

29 Hrúbka dna 1,5 mm Predpisy pre prevedenie prelivového žľabu Jedná sa o prelivový žľab na vonkajšej strany bazénového telesa (fínsky žliabok), ktorý slúži k zaisteniu rovnomerného odtoku vody z bazéna po celom jeho obvode, resp. tam, kde to určuje PD v súlade s platnými legislatívnymi predpsmi. Vedenie vody z prelivovej hrany do prelivového žľabu prebieha plynule. Odvádzacia plocha smerom k bazénu je o 12 stupňov odklonená (sklon žľabu smerom od vody). Pre riadny odvod vody z prelivového žľabu sú v rohoch prelivového žľabu umiestnené do oblúka ohnuté vodiace plechy, ktoré slúžia k laminárnemu prúdeniu vody v rohoch žľabu. Konštrukcie odtokov zo žľabu sú dimenzované podľa množstva vody, ktorá sa má odviesť do akumulačnej nádrže. Maximálny priemer otvorov krytov odtokov je 8 mm. Vonkajšia strana žľabu je ukončená prostredníctvom ohnutého profilu z ušľachtilej ocele alebo umelohmotnou lištou. Odtok zo žľabu musí byť dimenzovaný podľa množstva vody, ktorá má byť odtokom (alebo odtokmi) odvedená. Zaoblené časti žľabu musia byť prevedené ako oblé, nesmú byť nahradené formou polygónu. Hrúbka plechov prelivového žliabku 2,0 mm Hrúbka plechov výstuh 2,0 mm Predpisy pre prevedenie ukotvenia stien bazéna. Ukotvenie stien bazéna je prevedené podľa PD a podľa statických podkladov dodaných rámci PD. Samotné kotvenie musí byť pevné a stabilné. Kotvenie spravidla prevádzané tromi spôsobmi: - pomocou šikmých vzpier pre vonkajšie bazény a bazény v zásype - pomocou kotvenia na hornú a na spodnú betónovú dosku (základ) pre vnútorné bazény - môže byť prevedená kombinácia oboch spôsobov tam, kde to vyžaduje PD. Spodné kotvenie vo všetkých prípadoch musí byť stabilizované dobetonávkou dna podľa PD. V niektorých prípadoch je spolu s dodávkou bazéna dodávaný aj izolačný profil, ktorý je pevne a vodotesne privarený na prelivový žliabok a slúži k odizolovaniu proti vlhkosti. Hrúbka plechov šikmých vzpier 2,0 mm Hrúbka kotviacich dosiek min. 4,0 mm Priemer rozpernej antikorovej kotvy 12,0 mm Technické predpisy pre prevedenie častí vstavaných do bazéna Predpisy pre prevedenie schodiska Schodisko je smerom k vode zo všetkých strán uzavretá zvarená konštrukcia vrátane pozdĺžnych nosníkov a styčných plechov podľa konštrukčných a statických požiadaviek. Výška stupníc musí byť zhodná po celej dĺžke schodiska. Stupne sú vytvorené ako bezpečné nášľapné plochy. Nášľapné plochy sa nesmú ohýbať ani inak deformovať. Predná hrana každého schodu o veľkosti 2 x 5 cm (v priečnom reze) je trvale zafarbená kobaltovo modrou farbou, zafarbenie je prevedené elektrochemickou metódou. Nášľapné plochy musia byť vybavené protišmykovým povrchom v hráškovom prevedení (prelis o priemere 10 mm. Výška prelisu 1,1 mm, osová rozteč prelisov 20 mm, povrch brúsený K400), ktoré musia zodpovedať norme STN EN zatriedenie 24. Obstarávateľ požaduje doloženie vzory s dĺžkou min. 20 cm vrátane zafarbenia. Schodisko s viac ako tromi schodmi musí byť vybavené zábradlím. Schodisko širšie ako 1,5 m musí byť vybavené dvoma zábradliami. Umiestnenie zvarov a delenie stupníc podľa PD. Hrúbka plechu nášľapných častí a bok schodiska 2,5 mm Hrúbka plechu výstužných konštrukcií 2,0 mm

30 Prevádzkové predpisy pre prevedenie zábradlia k stene Zábradlie k bazénovej stene je koncipované ako bezpečnostný prvok v bazénovej zostave. Je to z toho dôvodu, že horné a stredové madlo plynule pokračuje v hornej úrovni hladiny vody vodorovným smerom a to cca 1,5m. Výška jednotlivých madiel /myslené osová výška/ je 485mm u stredného a 935mm u horného madla. Zábradlie je tvorené rúrkami TRKR 40x2mm v leštenom prevedení. Spoje zábradlia sú prevedené tak, že zvislá stojka je priebežná a vodorovné priečniky sú na ňu navarené. Zvary sú morené bez mechanického opracovaní. Dôraz je kladený na precíznosť zváracích prác. Zvar musí byť bez otrepov a viditeľných výstupkov. Sklon zábradlia musí odpovedať sklonu schodiska, prevedenie a tvar podľa PD. Prevádzkové predpisy pre prevedenie zábradlia k vode Zábradlie k bazénové vode je koncipované ako jednostranné alebo obojstranné u stredového centrálneho schodiska. Tento typ zábradlia je možno umiestniť aj ako stredové pri širokom schodisku. Výška jednotlivých madiel /myslené osová výška/ je 485mm u stredového a 935mm u horného madla. Zábradlie je tvorené rúrkami TRKR 40x2mm v leštenom prevedení. Spoje zábradlia sú prevedené tak, že zvislá stojka je priebežná a vodorovné priečniky sú na ňu navarené. Zvary sú morené bez mechanického opracovaní. Dôraz je kladený na precíznosť zváracích prác. Zvar musí byť bez otrepov a viditeľných výstupkov. Sklon zábradlia musí zodpovedať sklonu schodiska, prevedenie a tvar podľa PD. Prevádzkové predpisy zapusteného rebríku v stene Rebríky sú pripevnené k stene ako všestranne uzavreté a navarené zapustené. Musia zodpovedať hlavným rozmerom stanovenými v špecifickej norme STN EN Vedú až k spodnej stupnici príp. k dnu. Odstup medzi jednotlivými stupnicami je 30 cm. Usporiadanie najvyššie položenej stupnice je vo výške hornej hrany vodnej hladiny. Hĺbka niky minimálne 14 cm, šírka niky minimálne 60 cm. Hrúbka plechu nášľapných stupníc 2,5 mm, hrúbka plechu bočných výplní 4 mm. Otvor v nike musí byť zabrúsený a vyhladený. Najvyšší schod je v jednej úrovni s hladinou vody a je plynule napojený na prelivovú hranu bazéna. Výška nižšieho z dvoch rozdielnych výškových madiel je minimálne 75 cm nad okolím bazéna, presahujúce madlo je 20 cm vyššie. Madlo je pevne ukotvené k hlave bazéna. Časť madla zo strany bazéna v úchytovom oblúku nesmie presahovať cez okraj bazéna musí byť v jeho úrovni. Priemer madla 40,0 mm. Rozmery osi rúrok: - výška horného madla /nad hladinou 900 mm - výška spodného madla /nad hladinou 700 mm - vzdialenosť kotviacich prvkov v žliabku 150 mm Technické poznámky pre bazénovú hydrauliku Materiál pre plechy: Materiál pre potrubia: alt Pokiaľ v zodpovedajúcich pozíciách textu nie je požadovaný iný materiál. Hrúbka materiálu minimálne 2,00 mm Povrch valcovaný 2B Prevádzkové predpisy pre dnové kanály Pre prívod čerstvej vody do bazéna sú v dne bazéna zabudované kanále s odnímateľnými poklopmi (jednoduchá údržba a čistenie) a vstrekovacími tryskami komplet z ušľachtilej ocele, v miestach ktoré hydraulicky nepokryje dnový kanál sú zabudované dnové trysky v rovnakom prevedení ako dnový kanál. Tesnenie medzi dnovým kanálom a krytom je z elastického, chlóru odolného materiálu. Povrchy krytov dnových kanálov musia mať rovnaký povrch ako dno bazéna závislé na hĺbke vody, kryty musia byť vyrobené v takej dĺžke, aby s nimi bola ľahká manipulácia. Tvar kanálu a krytu podľa PD. Prevedenie vlastného prierezu kanála musí odpovedať technickým parametrom určených podľa PD: Odstupňovaný prierez kanála podľa množstva prúdiacej vody tlak vody nesmie prekročiť 0,03 MPa. Tesniaci profil sa musí pevne prisvorkovať, resp. prilepiť. Tesnenie je pri každom diele zvlášť upevnené okolo celého obvodu. Upevnenie krytov je volené tak, aby aj po dlhšej dobe ich bolo ľahké odmontovať. Všetky plochy kanálu a krytu musia byť bez ostrých hrán a nerovností. Požiadavka na rýchlouzáver bezskrutkového spoja: bezskrutkový systém kotvenia krytu dnového kanála pomocou uzávery na princípe gravitačného vahadla (viď prevádzkový predpis) doložené technickým listom. Hrúbka plechu min. 2,00 mm Šírka kanála 200,00 mm Šírka krytu kanála 260,00 mm Hĺbka kanála podľa PD, max. tlak v kanále podľa tlakových pomerov.

31 Prevádzkové predpisy pre vstrekovacie dnové trysky: Pre prívod čistej vody v dne bazéna umiestnená dnová vtoková tryska s odnímateľným krytom (možnosť údržby a čistenia), ktorý je celý z antikorovej ocele. Vstrekovacia trysky musia byť v jednej rovine s dnom bazéna. Nepripúšťa sa použitie kruhových trysiek vyvýšených nad úroveň bazénového dna. Gumové tesnenie medzi dnovou vtokovou tryskou a krytom musí byť odolné voči chlórovanej vode a musí byť elastické. Tesniaci profil je nutné pevne prilepiť ku krytu s tryskami. Tieto sú rovnakého tvaru a profilu ako u rovných krytov dnových kanálov. Upevnenie krytu s tryskami musí byť pevné a bezpečné proti manipulácii tretími osobami. Rozdelenie trysiek musí byť také, aby nikde nevznikli mŕtve zóny. Trysky sú dimenzované podľa princípu vyvážených hydraulických pomerov. Tlak na tryskách môže byť maximálne 3 m vodného stĺpca /0,03Mpa/. Veľkosť trysiek a ich počet je dimenzovaný podľa množstva vody a príslušnej plochy bazéna. Trysky sú spojené s krycím plechom tak, aby manipulácia nepovolanými osobami bola vylúčená. Trysky musia byť umiestnené rovnomerne a líniovo po celej dĺžke krytu dnového kanála, nepripúšťa sa možnosť kruhových a nad úroveň dna vystupujúcich trysiek s doskami. Tieto v žiadnom prípade nezabezpečia rovnomerné premiešanie v celom objeme bazéna tak, ako požaduje PD v súlade s platnou legislatívou. Bežné potrubné rozvody je nutné viesť ako zodpovedajúce potrubie pomocou požadovaných fitingov a na ich koncoch (prechodom, príp. prepojeniach k technológii bazénovej vody) s lemom a prírubou, DN podľa potreby, PN 10, do 0,5 m za bazén v technickom priestore (skutočne požadované prevedenie je uvedené v jednotlivých pozíciách, príp. vychádza z priložených hydraulických výkresov). Súčasťou potrubného systému sú všetky tvarovky a armatúry tvoriace jeden celok. Hrúbka plechu krytu dnového kanála 2,00 mm. Prevádzkový predpis pre bezskrutkový systém kotvenia krytov stavebných otvorov Kryt stavebného otvoru vo výkaze výmere alebo podložkovom rozpočte s upozornením na požiadavku bezskrutkového kotvenia je upevnený k stavebnému otvoru pomocou bezskrutkového rýchlouzáveru, ktorý zaistí obsluhe bazénu rýchle a ľahké otváranie a zatváranie. Jeho podstata spočíva v tom, že na spodnej strane krytu uzatváraného otvoru je uložené vahadlo, ktorého funkčná časť sa v uzavretej polohe krytu opiera o protiprvok, ktorý je ukotvený v uzatvorenom otvore. Vahadlo je otočne uložené na čape, ktorý je ukotvený držiaky na spodnej časti krytu. Os čapu, na ktorom je uložené vahadlo môže byť buď rovnobežná s pozdĺžnou osou uzatváraného otvoru a alebo na ňu kolmá. Rameno vahadla a ozub vahadla sú vyvážené vzhľadom k čapu tak, že uzáver je udržovaný gravitáciou v uzavretej polohe. Uzáver krytu je možné ľahko ovládať /otvárať/ tlačným kľúčom a to i v prípade nevypusteného bazénu. Požiadavka na doloženie technického listu bezskrutkového systému kotvenia krytov na princípe gravitačného vahadla. Predpisy pre sacie armatúry atrakcií: Sacie armatúry atrakcií musia bezpodmienečne spĺňať platné legislatívne podmienky platné pre SR. Nesmie dôjsť v žiadnom prípade k prisatiu osôb a musia z bazénovej časti odsávať potrebné množstvo vody stanovené PD. Hrúbka plechu na sacích armatúrach min. 2mm, hrúbka dierovaného krytu 2 mm, povrchová úprava plechov 2B.Ukotvenie do staticky stabilnej betónové konštrukcie, potom podbetónovat podľa PD. Potrubný rozvod napojený na vlastné teleso kanála musí byť hydraulicky vyvážený, vyvedený 0,5m za bazénovú stenu, ukončený prírubou DN 150/200,PN 10. Požiadavka na rýchlouzáver bezskrutkového spoja, na princípe gravitačného vahadla. Technické poznámky pre vybavenie bazéna Predpisy pre prevedenie roštníc Roštnice sa skladajú z jednotlivých prvkov z polypropylénového materiálu, na každom z jednotlivých roštov (prútov) musí byť značka PP (alebo značka 5 ), ktorá je zobrazená v recyklačnom symbole. (trojuholník tvorený troma šípkami) Roštnice musia byť v súlade s normou EN Roštnice musia byť s protišmykovou úpravou a musia byť umiestnené priečne k prelivovému žliabku a musia umožňovať priechod vody. Roštnice musia byť odolné voči nárazu, teplotným výkyvom, UV žiareniu, taktiež musia odolať agresívnemu prostrediu upravovanej bazénovej vody, či ovzdušiu. Šírka roštnicových prútov max. 10 mm, táto šírka je po 15 mm znížená na 6 mm a medzery medzi jednotlivými roštnicovými prútmi sú max. 8 mm. Výška jednotlivých roštnicových prútov je max 35 mm. Roštnice sú navrhnuté podľa veľkosti a typu prelivového žliabku stanoveného v PD. Pre čistenie roštov a žľabov musí byť rošt odnímateľný, dĺžka roštových dielov musí byť cca 1 m. Požiadavka na rovnakú priepustnosť rohových aj rovných častí roštníc. Skrutky sú stiahnuté na oboch stranách matkami, ako šraub tak aj matky sú z mat. podľa EN ka a vyššia. Materiál prvkov polypropylén, farba šedá v celom priereze prvku RAL odtieň 90010, prepripúšťa sa farbenie povrchu prvkov farbou. Nepripúšťa sa jednoponáranie prepojených prvkov roštnice k sebe vzájomným zásunom na pero drážku. Projektant požaduje doloženie vzorky o rozmeroch 100 mm vrátane osvedčenia a technického listu. Materiál roštníc z polypropylénu označený podľa EN SIO viditeľne 3 D prelisom (v súlade so smernicou ES94 na jednotlivých rebrách obrázok č. 1 alebo obrázok č. 2
