1 PROJEKTIRANJE ELEKTRIČNIH POSTROJENJA - I Doc.dr.sc. Srđan Žutobradić Hrvatska energetska regulatorna agencija (HERA) (Voditelj odjela za električnu energiju i obnovljive izvore) Mail: szutobradic@hera.hr

2 SADRŽAJ PREDAVANJA 1. Uvodno o projektiranju, sadržaj, tipizacija, teh. propisi, alati, građevna dozvola, elektroenergetska suglasnost 2. Struje kratkog spoja, VN, SN, NN, istosmjerni krugovi, proračun polja 3. Općenito o elektroenergetskom sustavu, klasifikacija mreža i postrojenja, jednopolne sheme, izvedbe postrojenja

3 SADRŽAJ PREDAVANJA, nastavak 4. Ustavi uzemljenja proračuni, tehnički propisi, impulsne karakteristike.. 5. Prenaponska zaštita vrste, definicije, osnovni parametri 6. Izvedba priključaka niskog napona 7. Viši harmonici, elektromagnetska kompatibilnost

4 UVODNO O PROJEKTIRANJU Zakon o građenju kao temeljni akt (NN 175/03), definicija: PROJEKTIRANJE JE IZRADBA IDEJNOG I GLAVNOG PROJEKTA POTREBNOG ZA IZDAVNJE NAČELNE I GRAĐEVNE DOZVOLE, IZRADBA IZVEDBENOG PROJEKTA ZA POTREBE GRADNJE TE PROJEKTA ZA UKLANJANJE GRAĐEVINE

5 PROJEKTANT "Projektant je osoba ovlaštena za projektiranje sukladno posebnom zakonu i propisima donesenim na temelju zakona. Projektant je odgovoran da projekti koje izrađuje zadovoljavaju uvjete iz ovog Zakona i posebnih zakona i drugih propisa. Ako u projektiranju sudjeluje više projektanata, investitor je dužan imenovati glavnog projektanta Glavni projektant odgovoran je za cjelovitost i međusobnu usklađenost projekata. ("Zakon o grad. )

6 DOKUMENTACIJA ldejni projekt Tender Ponuda Glavni projekt Dokumentacija za izvođenje (izvedbeni projekt) Upute za montažu i rukovanje Dokumentacija izvedenog stanja

7 IDEJNI PROJEKT "Idejni projekt je skup međusobno usklađenih nacrta i dokumenata kojima se daju osnovna oblikovno funkcionalna i tehnička rješenja građevine i smještaj u prostoru." (Zakon o građenju) Idejni projekt sadrži: tehnički opis nacrte izvadak iz katastarskog plana rezultate istražnih radova pokazatelje ispravnosti tehničkog rješenja

8 PROJEKTNI ZADATAK (TENDER) Tehnički dio tendera ili projektnog zadatka sadrži podatke iz idejnog projekta: tehnički opis zahtijevane propise, norme i pravilnike zahtijevane karakteristike aparata i postrojenja tehničke upitnike za glavnu opremu

9 PONUDA Na temelju obrade tendera projektant vrši specifikaciju opreme, te izrađuje stijedeće dijelove Ponude: Tehnički opis Tehničke karakteristike opreme Specifikaciju radova Nacrti

10 GLAVNI PROJEKT Opći dokumenti Tehnički opis Tehnički proračuni Specifikacija opreme Nacrti (situacija, jednopolne sheme, dispozicije, pregledni nacrti, blok-sheme,...) Elaborati (zaštite na radu, zaštite okoliša, protupožarne zaštite i osiguranja kvalitete)

11 Dokumentacija za izvođenje Strujne sheme Priključni plan Kabelska lista Nacrti kabelskih trasa Pregledni nacrti ormara

12 UPUTE ZA MONTAŽU I IZVOĐENJE U nekim ugovorima (npr. gdje montažu izvodi netko drugi ili gdje se uvodi nova oprema i tehnologija) izvoditelj je dužan izraditi i predati detaljne upute za montažu i upotrebu ugovorenog električnog postrojenja. Na domaćem tržištu, ova obaveza Izvoditelja, još nije raširena.

13 DOKUMENTACIJA IZVEDENOG STANJA Dokumentacija glavnog projekta i dokumentacija za izvođenje, s unesenim korekcijama izvršenim u tijeku proizvodnje i izgradnje. Dokumentacija izvedenog stanja se u skladu s ugovorom isporučuje Investitoru u prikladnom formatu (paprnatom obliku i/ili digitalnom obliku npr. CD), Dokumentacija izvedenog stanja se pohranjuje i kod Izvođača.

14 PRIKAZ DOKUMENTACIJE Pisana dokumentacija izrađena u programu za obradu teksta (MS Word) Rezultati proračuna pohranjeni u tekst zapisu i uneseni u tekst projekta. Specifikacija za ponudu izrađena u programu za tablični kalkulator (MS Excel) Nacrti izrađeni u programu za grafičku obradu (AutoCAD)

15 FORMAT DOKUMENTACIJE Tekst u formatu A4 Nacrti u fomatima A4, A3, A2, A1 ili A0 Veličina oznaka (slova i brojaka) je ovisna o formatu nacrta (npr. za format A1 i A0 vrijedi: naslov crteža 5-7 mm broj crteža 7 mm tekstovi, napomene 3,5-5 mm Debljina glavnih, srednjih i pomoćnih linija je ovisna o formatu nacrta (npr na formatima A2 i A1)

16 E1-RASKLOPNO POSTROJENJE 110 kv 1. Naslovni listovi (opći podaci, popis knjiga glav. projekta, isprave..) 2. Podloge 3. Prikaz mjera zaštite od požara 4. Program kontrole i osiguranja kakvoće 5. Posebni tehnički uvjeti gradnje 6. Tehnički opis 7. Proračuni 8. Popis primarne opreme 9. Popis spojne i ovjesne opreme 10.Procjena troškova gradnje

17 E1-RASKLOPNO POSTROJENJE 110 kv 11. Jednopolna shema TS 12. Jednopolna shema 110 kv 13. Dispozicija TS 14. Dispozicija RP 110 kv 15. Dalekovodno polje =E1, DV Šijana 16. Transformatorsko polje =E2, +T1 17. Sabirnički sustav 18. Dalekovodno polje =E4, DV Rovinj 19. Transformatorsko polje =E5, +T2 20. Uzemljenje 110 kv zvjezdišta =E2+T1 i =E5+T2

18 E2-POSTROJENJE 20 kv 1. Naslovni listovi (opći podaci, popis knjiga glav. projekta, isprave..) 2. Podloge 3. Prikaz mjera zaštite od požara 4. Program kontrole i osiguranja kakvoće 5. Posebni tehnički uvjeti gradnje 6. Tehnički opis 7. Dimenzioniranje i izbor opreme 8. Popis primarne opreme 9. Popis spojne opreme i odvodnika prenapona 10.Popis opreme za uzemljenje neutralne točke 20 kv 11.Procjena troškova gradnje

19 E2-POSTROJENJE 20 kv 11. Jednopolna shema TS 12. Jednopolna shema postrojenja 20 kv 13.Situacijski nacrt TS 14.Dispozicijski nacrt opreme unutar zgrade TS /tlocrt prizemlja, tlocrt kata, presjeci, detalji/ 15.Pregledni nacrti sklopnih modula 20 kv, tip KSMA 16.Priključak energetskih transformatora +T1, +T2 /tlocrt, presjek/ 17.Priključak transformatora vlastite potrošnje +T3, +T4 i prigušnica za uzemljenje /tlocrt, presjeci, detalji/ 18.Priključak otpornika za uzemljenje neutralne točke 20 kv /tlocrt, presjeci/ 19.Kabelske trase energetskih i signalnih kabela 20. Pregledni nacrt spojnog mosta /tlocrt presjeci/

20 E3-TRANSFORMACIJA I RAZVOD IZMJENIČNOG NAPONA 400/230 V 1. Naslovni listovi (opći podaci, popis knjiga glav. projekta, isprave..) 2. Podloge 3. Prikaz mjera zaštite od požara 4. Program kontrole i osiguranja kakvoće 5. Posebni tehnički uvjeti gradnje 6. Tehnički opis, proračun i izbor opreme 7. Popis primarne opreme 8. Procjena troškova gradnje 9. Principijelna shema razvoda izmjeničnog napajanja 400/230 V, 50 Hz 10. Jednopolna shema razvoda izmjeničnog napajanja 400/230 V, 50 Hz 11. Pregledni nacrt modula transformacije /tlocrt, presjeci, detalji/ 12.Pregledni nacrt modula razvoda izmjeničnog napajanja 400/230 V, 50 Hz /smještaj, ormari, natpisne pločice/

21 E4-PROIZVODNJA I RAZVOD ISTOSMJERNIH NAPONA 220 V I 110 V 1. Naslovni listovi (opći podaci, popis knjiga glav. projekta, isprave..) 2. Podloge 3. Prikaz mjera zaštite od požara 4. Program kontrole i osiguranja kakvoće 5. Posebni tehnički uvjeti gradnje 6. Tehnički opis, proračun i izbor opreme 220 V= 7. Tehnički opis, proračun i izbor opreme 110 V= 8. Popis opreme 220 V= 9. Popis opreme 110 V= 10. Procjena troškova gradnje 11. Jednopolna shema 220 V= 12. Jednopolna shema 110 V= 13. Pregledni nacrt ormara 220 V= 14. Pregledni nacrt ormara 110 V= 15. Smještaj ormara 220 V= 16. Smještaj ormara 110 V=

22 E7-VANJSKA RASVJETA 1. Naslovni listovi (opći podaci, popis knjiga glav. projekta, isprave..) 2. Podloge 3. Prikaz mjera zaštite od požara 4. Program kontrole i osiguranja kakvoće 5. Posebni tehnički uvjeti gradnje 6. Tehnički opis, proračun i izbor opreme 7. Popis opreme 8. Procjena troškova gradnje 9. Pregledni nacrti Instalacije vanjske rasvjete /situacija, rezultati proračuna, detalji montaže/

23 E8-UZEMLJENJE I GROMOBRANSKA ZAŠTITA 1. Naslovni listovi (opći podaci, popis knjiga glav. projekta, isprave..) 2. Podloge 3. Prikaz mjera zaštite od požara 4. Program kontrole i osiguranja kakvoće 5. Posebni tehnički uvjeti gradnje 6. Tehnički opis i proračun 7. Prilog 1 Ispis rezultata proračuna uzemljivača 8. Popis opreme uzemljenja i gromobranske zaštite 9. Procjena troškova gradnje 10. Nacrt glavnog uzemljivača TS Vinčent 11. Nacrt uzemljenja unutar zgrade TS Vinčent /prizemlje,kat/ 12. Detalji uzemljenja 13. Radijus štićenja gromobranske hvataljke

24 OZNAČAVANJE IEC 750 definirana način označavanja elemenata u tehničkoj dokumentaciji električnih postrojenja. Svaki element se opisuje s 4 grupe oznaka pri čemu se one razlikuju po prefiksu: = Viši nivo pridruženja (funkcijska pripadnost) + Lokacija elementa - Oznaka elementa : Oznaka priključka

25 OZNAKA VIŠE PRIPADNOSTI (=) = N AA NN. AA NN 1. Brojanje sistema ili postrojenja 2. Oznaka postrojenja 3. Dio postrojenja (polje) Detaljnija podjela (priključni ormarić)

26 OZNAKA VIŠE PRIPADNOSTI Oznaka postrojenja: C kv Q - mjerenje D kv R - zaštita E kv T - energetski transformator H - 30 i 35 kv U - upravljanje J - 20 kv X - procesno računalo K - 10 kv Y - telekomunikacije N - < 1 kv

27 OZNAKA LOKACIJE (+) = N AA NN. AA NN 1. Brojanje sistema ili postrojenja 2. Oznaka postrojenja 3. Dio postrojenja (polje) 4. i 5. Detaljnija podjela (priključni ormarić)

28 OZNAKA LOKACIJE Oznaka postrojenja: C kv Q - mjerenje D kv R - zaštita E kv T - energetski transformator H - 30 i 35 kv U - upravljanje J - 20 kv X - procesno računalo K - 10 kv Y - telekomunikacije N - < 1 kv

29 OZNAKA ELEMENTA (-) A NNN AN 1. Vrsta 2. Broj 3. Funkcija (A OFF, E On, L oznaka vodiča)

30 OZNAKA ELEMENTA Oznaka vrste elementa A - složeni uređaji N - pojačala B - pretvarač nel. i el. vel. P - mjerni uređaji C - kondenzatori Q - sklopni aparati D - binarni elementi R - otpornici E - razno S - sklopni uređaji za upravlj. F - zaštitni elementi T - transformatori G - generatori U - modulatori H - signalni elementi V - cijevi i poluvodiči K - releji i sklopnici W - kabeli, sabirnice, antene L - prigušnice X - stezaljke, utičnice M - motori Y - mehan. uređaji s el. pogon.

31 OZNAKA STEZALJKE ELEMENTA (:) 1 : AA..NN 1. Oznaka stezaljke sadrži oznaku stezaljke, kao što je označeno na apartu

32 PRIMJERI OZNAČAVANJA =E5+R1-K101:1 Stezaljka 1 releja K101, koji se nalazi u relejnom ormaru +R1, a funkcijski pripada 110 kv polju E5. =E5+E5.S1-S201:2 Stezaljka 2 tipkala S201, koje se nalazi u niskonaponskom ormariću SI 110 kv polja E5, a I kojem i funkcijski pripada.

33 GRAFIČKI SIMBOLI

34 TIPIZACIJA Verificirana tipska rješenja Projekt se sastoji od: - tipski dio (tipski separati) - prilagodni dio (odnos s okolinom) Prednosti: - jeftinije električno postrojenje -kraći rok isporuke

35 TIPSKA POSTROJENJA HEP-a, I TS 10(20)/0.4 kv 1 x 630 kva, kabelska izvedba - SN, 1 transformatorsko polje, 2 vodna polja - Transformator 250/400/630 kva - NN, 6(8) vodnih polja, 1 transformatorsko polje, 1 kompenzac. polje, 1 jav. rasvjete - Osigurači NN, do 400 A (280 kva)

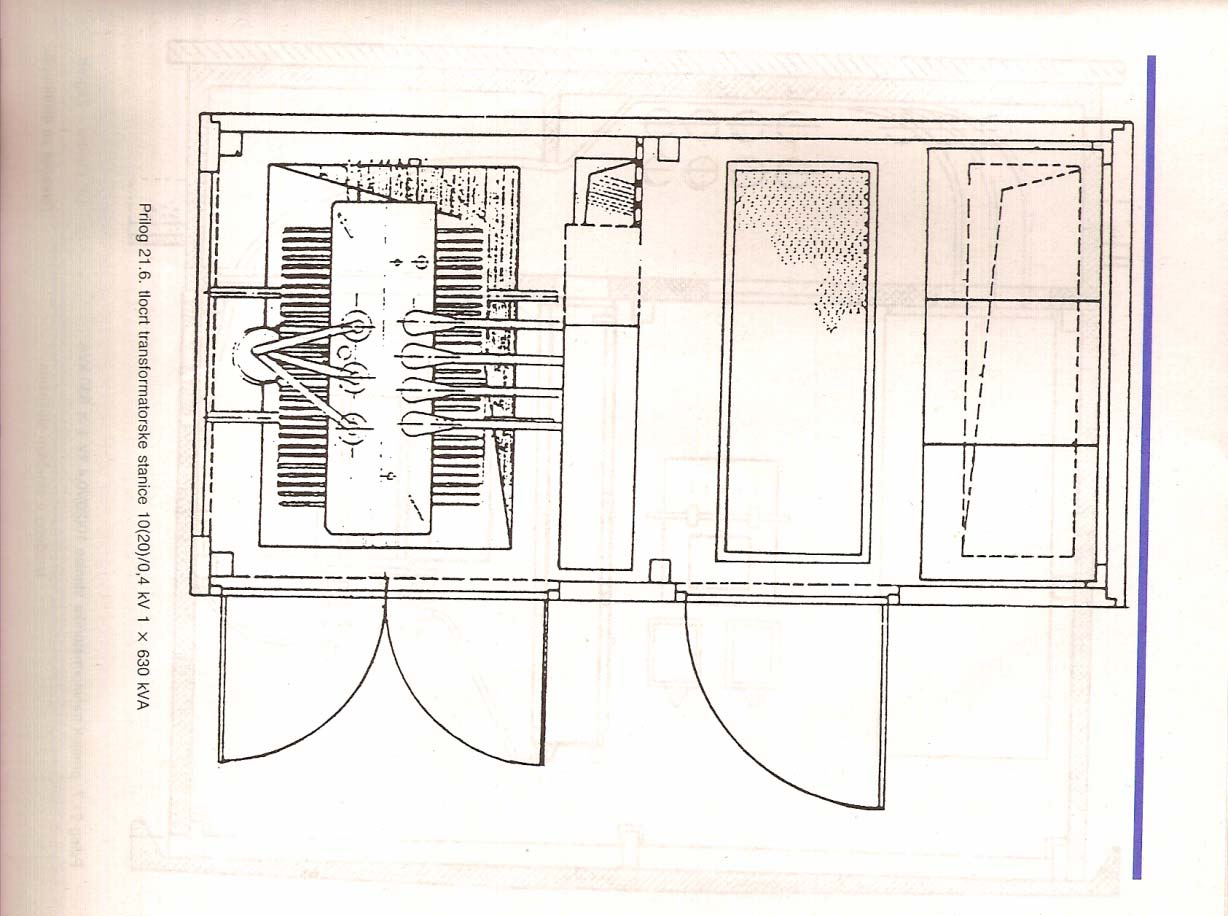

36 KTS 10(20)/0.4, tlocrt

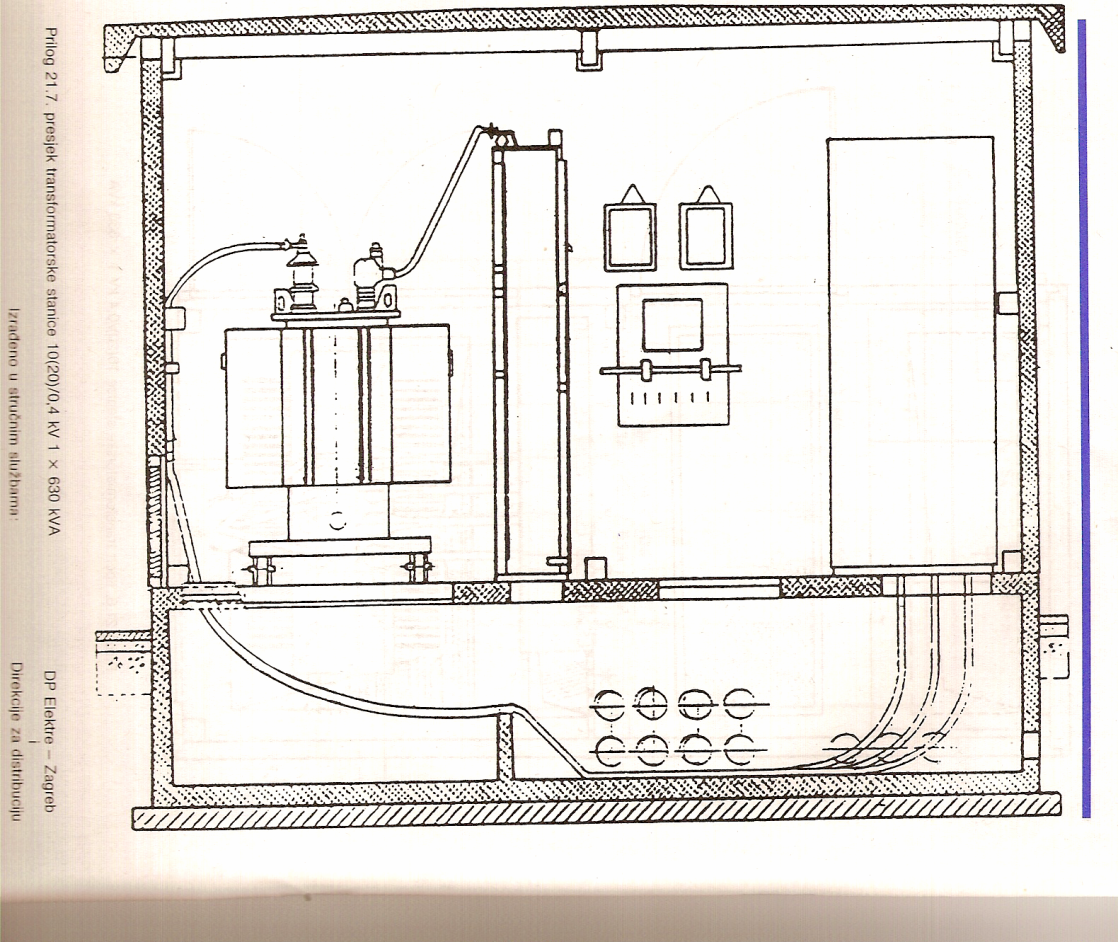

37 KTS 10(20)/0.4, presjek

38 TIPSKA POSTROJENJA HEP-a, II TS 10(20)/0.4 kv 1 x 100(250) kva, stupna izvedba SN, zatezni izolatori, cijevni osigurači s podnožjima, (odvodnici prenapona) Transformator 50, 100, 160, 250 kva NN ormarić, 4 vodna polja, 1 transformatorsko polje, 1 kompenzac. polje, 1 jav. rasvjete - Osigurači NN, do 250 A (175 kva)

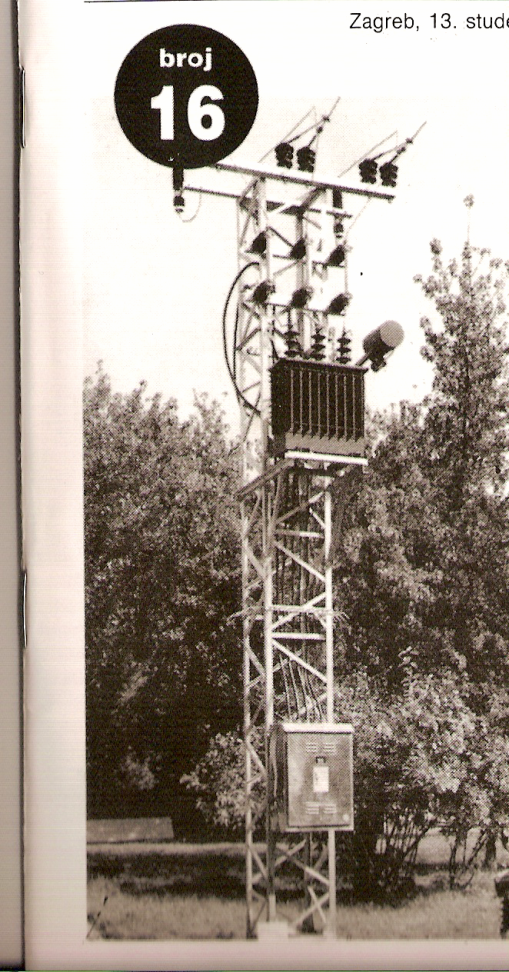

39 STS 10(20)/0.4 kv

40 DOKUMENTACIJA VEZANA ZA IZVEDBENI PROJEKT - SEPARAT POLJA Jednopolna shema Strujna shema Prikljucni plan Dispozicija Pregledni nacrti

41 TEHNIČKI PROPISI I NORME (1) Tehnička svojstva se propisuju temeljnim dokumentima i tehničkim propisima, a u skladu s međunarodnim i harmoniziranim europskim propisima iz tog područja. Tehničke propise donosi ministar (HR), obvezna primjena Norme donosi DZNM, neobvezna primjena Važeće propise i standarde navodi Investitor u tenderskoj dokumentaciji

42 TEHNIČKI PROPISI I NORME (2) Značajniji međunarodni standardi za električna postrojenja: IEC 185/186/44: strujni trn./naponski trn./mjerni trn IEC 56: VN prekidači IEC 129: Rastavljači i zemljospojnici IEC 265-1: VN sklopke IEC 99: odvodnici prenapona IEC 71: koordinacija izolacije IEC 909: proračuni struja kratkog spoja

43 TEHNIČKI PROPISI I NORME (3) HD europske harmonizirane norme s nacionalnim izuzecima HRN hrvatska norma HRN HD 637 S1: ELEKTRIČNA POSTROJENJA NAZIVNIH IZMJENIČNIH NAPONA IZNAD 1 kv, 03/2002. Sadržaj: definicije, temeljni zahtjevi, izolacija, oprema, postrojenja, sigurnosne mjere, pomoćna postrojenja i upravljački sustavi, uzemljenje, ispitivanje na lokaciji, dodaci

44 PROJEKTIRANJE POMOĆU RAČUNALA osobno računalo mreža računala sa serverom Software sistemski opći (baze podataka, grafički paketi..,.) korisničke aplikacije

45 PROGRAMI ZA PROJEKTIRANJE (1) Proračun tokova snage (studija) Proračun kratkog spoja (studija) -Proračun termičke opteretivosti dijelova postrojenja -Proračun dinamičke opteretivosti dijelova postrojenja Proračun uzemljenja Proračun rasvjete Proračun instalacija Protačun pokretanja motora

46 PROGRAMI ZA PROJEKTIRANJE (2) Proračun gromobranske zaštite Proračun prenaponske zaštite Proračun istosmjernog razvoda Proračun izmjeničnog razvoda Proračun udešenja relejne zaštite Proračun klimatizacije Proračun hlađenja Proračun buke

47 PROGRAMI ZA PROJEKTIRANJE (3) Proračun generatora - konstrukcija Proračun transformatora - konstukcija Proračun sila i provijesa dalekovoda Proračun sila na stup Proračun temelja stupa Proraiun niskonaponskih mreža Proračun utjecaja dalekovoda na telekomunikacije Proračun utjecaja dalekovoda na cjevovode

48 ZAHTJEVI NA PROGRAME ZA PROJEKTIRANJE ELEKTRIČNIH POSTROJENJA Elaborat (algoritmi i dijagrami toka) Upute za korištenje Ergonomičan unos podataka Vizualni proces rada On-line help Spremanje rezultata u tekst obliku Spremanje rezultata u grafičkom obliku (AutoCAD) Test primjer za verifikaciju instalacije programa Certifikacija programa prema ISO

49 PROGRAMI Neki računalni programi koji služe kao potpora prilikom projektiranja: NetGround (proračun uzemljivača) NetProtect (podešenje rel. zaštite) NetLine (projektiranje nadzem. vodova) NetCalc (proračun mreža SN)

50 INICIRANJE IZGRADNJE OBJEKTA Kriteriji za planiranje elektroenergetske mreže: Pouzdanost napajanja n-1 Naponske okolnosti u mreži Stanje opreme postojećeg objekta Kod većih objekta radi se studijsko rješenje, te odabir optimalne opcije

51 KRONOLOGIJA PROJEKTIRANJA I IZGRADNJE OBJEKTA (1) Zahtjev za lokacijskom dozvolom. Priložiti: Idejno rješenje (elektro + građevinski dio), te geodetsku podlogu. Kopiju katastarskog plana Izvadak iz posjedovnog lista Izvadak iz zemljišne knjige Izdaje organ državne na tom području!

52 KRONOLOGIJA PROJEKTIRANJA I IZGRADNJE OBJEKTA (2) Izrada idejnog projekta Osnovne smjernice Principna shema Osnovna dispozicija i jednopolna shema Skica zahvata u prostoru Osnovne značajke opreme Ne sadrži proračune! Verifikacija s procjenom troškova!

53 KRONOLOGIJA PROJEKTIRANJA I IZGRADNJE OBJEKTA (3) Izrada glavnog projekta, kao podloge za natječaj (tender) Detaljan tehnički opis Potrebni proračuni Detaljna specifikacija opreme Gornji napon 110 kv i više: odobrava ga Ministarstvo graditeljstva Gornji napon niži od 110 kv: odobrava ga organ državne uprave pri županiji

54 KRONOLOGIJA PROJEKTIRANJA I IZGRADNJE OBJEKTA (4) Glavni projekt se šalje raznim subjektima na uvid i mišljenje Obvezno: sigurnost, zaštita od požara, zaštita od buke, toplinska svojstva Javna konferencija o objektu Nakon pozitivne odluke izdaje se građevinska dozvola

55 KRONOLOGIJA PROJEKTIRANJA I IZGRADNJE OBJEKTA (5) Slijedi nadmetanje (javno) za nabavu opreme Izrada izvedbenog projekta koji sadrži: Strujne sheme Priključne planove Kabelske liste

56 KRONOLOGIJA PROJEKTIRANJA I IZGRADNJE OBJEKTA (6) Izgradnja objekta Sudionici izgradnje su: Investitor Glavni izvođač s podizvođačima Projektant Nadzorni inženjer

57 KRONOLOGIJA PROJEKTIRANJA I IZGRADNJE OBJEKTA (7) Nakon izgradnje radi se dokumentacija izvedenog stanja Kolaudacija izvršenih radova rezime izvršenih radova Tehnički pregled objekta sudjeluje elektroenergetska inspekcija, MUP, sanitarna inspekcija..) Izdavanje uporabne dozvole isti organ koji je izdao građevinsku dozvolu

58 LOKACIJSKA DOZVOLA Odobrenje za zahvat u prostoru Oblik i veličina zahvata Namjena građevine Oblikovanje i osnovni tehnički podaci o zahvatu Smještaj građevine na prostoru zahvata Posebni uvjeti/potvrde/mišljenja nadležnih tijela

59 LOKACIJSKA DOZVOLA, VJETROELEKTRANA 1. Uvjeti zaštite prirode, (Uprava za zaštitu prirode) 2. Posebni uvjeti građenja (Uprava zračnog prometa) 3. Očitovanje Središnjeg državnog ureda za upravljanje državnom imovinom 4. Posebni uvjeti građenja (MUP)

60 LOKACIJSKA DOZVOLA, VJETROELEKTRANA, nastavak 5. Sanitarno-tehnički i higijenski uvjeti (Sanitarna inspekcija) 6. Posebni uvjeti zaštite kulturnog dobra (Uprava za zaštitu kulturne baštine) 7. Posebni uvjeti Hrvatske agencije za telekomunikacije 8. Vodopravni uvjeti (Hrvatske vode)

61 LOKACIJSKA DOZVOLA, VJETROELEKTRANA, nastavak 9. Uvjeti Županijske uprave za ceste 10. Očitovanje HEP OPS ili ODS 11. Prethodna elektroenergetska suglasnost (HEP) 12. Posebni uvjeti gradnje (HEP) 13. Posebni uvjeti Uprave za gospodarenje poljoprivrednim zemljištem

62 LOKACIJSKA DOZVOLA, VJETROELEKTRANA, nastavak 14. Posebni uvjeti građenja Hrvatskih šuma 15. Posebni uvjeti grđenja Hrvatskih cesta 16. Posebni uvjeti građenja (nadležna komunalna tvrtka) 17. Mišljenje Ureda državne uprave, Služba za prostorno uređenje, zaštitu okoliša, graditelj. 18. Rješenje Ministarstva z zaštitu okoliša, prostornog uređenja i graditeljstva

63 GRAĐEVNA DOZVOLA (1) Izdaje nadležno državno tijelo, ovisno o naponskoj razini Glavni, te izvedbeni projekti moraju biti usklađeni sa svim posebnim zakonima i propisima Kontrola projekta Provjera svih potrebnih usklađenosti projekta Uvjet za početak izgradnja

64 GRAĐEVNA DOZVOLA (2) Zakon definira posebne slučajeve Izdavanje građevne dozvole po dijelovima Načelna dozvola Dozvola za pripremne radove Izmjene i dopune dozvole Prestanak važenja dozvole

65 UPORABNA DOZVOLA Zakon regulira zahtjev za izdavanje Uvjet je tehnički pregled Propisuju se dužnosti investitora u postupku pregleda Postupak izdavanja Dozvola za dio građevine Troškovi postupka Upis građevine u zemljišne knjige

66 INSPEKCIJSKI NADZOR Definirane su odredbe o inspekcijskom nadzoru Obveze otklanjanja nepravilnosti Odredbe otklanjanja nedostataka Obustava gradnje Uklanjanje građevine Upravne mjere Inspekcijsko rješenje

67 UPRAVNI NADZOR Moguće poništenje ili ukidanje građevne ili uporabne dozvole, te inspekcijskog rješenja Razlozi povrijede odredbi Zakona o građenju utvrđene nadzorom, u roku od 2 godine od dana konačnosti

68 KAZNENE ODREDBE Definirane su kazne za nepridržavanje Zakona o građenju, svim sudionicima procesa građenja Novčane kazne do kn Moguća zabrana djelatnosti od 6 mjeseci do 5 godina

69 IZDAVANJE ELEKTROENERGETSKE SUGLASNOSTI (1) Odredbe Općih uvjeta opskrbe električnom energijom Prethodna elektroenergetska suglasnost izdaje se radi sagledavanja mogućnosti priključenja, određivanja tehničkih, ekonomskih i ostalih uvjeta priključenja građevine na mrežu i izgradnje građevine te uvjeta korištenja mreže. Prethodnu elektroenergetsku suglasnost izdaje operator prijenosnog sustava ili operator distribucijskog sustava. (3) Prethodna elektroenergetsku suglasnost izdaje se u postupku ishođenja lokacijske dozvole na traženje tijela nadležnog za izdavanje te dozvole.

70 IZDAVANJE ELEKTROENERGETSKE SUGLASNOSTI (2) U slučaju kada se ne izdaje lokacijska dozvola, prethodna elektroenergetska suglasnost izdaje se na zahtjev kupca ili proizvođača, a prije izrade glavnog projekta građevine. Prethodna elektroenergetska suglasnost izdaje se i na zahtjev postojećeg kupca ili proizvođača u slučaju: povećanja priključne snage, promjene na priključku, promjene kategorije potrošnje, promjene mjerne opreme, spajanja više obračunskih mjernih mjesta u jedno na istoj lokaciji, dijeljenja jednog obračunskog mjernog mjesta na veći broj na istoj lokaciji i priključenja novih ili povećanja snage postojećih vlastitih izvora napajanja.

71 IZDAVANJE ELEKTROENERGETSKE SUGLASNOSTI (3) Temeljem prethodne elektroenergetske suglasnosti zaključuje se ugovor o priključenju Idejno rješenje za izdavanje lokacijske dozvole za građevinu koju je potrebno priključiti na mrežu sadrži sljedeće podatke potrebne za izdavanje prethodne elektroenergetske suglasnosti: priključnu snagu, kategoriju potrošnje odnosno proizvodnje i tarifni model, rok priključenja, nazivnu snagu i karakteristike značajnijih trošila odnosno objekta za proizvodnju električne energije, način korištenja snage i energije, predvidivu godišnju potrošnju odnosno proizvodnju električne energije, druge podatke (primjerice: tehničke podatke o vlastitom izvoru napajanja, podatke o postojećem obračunskom mjernom mjestu i dr.)

72 IZDAVANJE ELEKTROENERGETSKE SUGLASNOSTI (4) Uz zahtjev za izdavanje elektroenergetske suglasnosti i za priključenje, kupac ili proizvođač dužan je operatoru prijenosnog sustava ili operatoru distribucijskog sustava dostaviti sljedeće podatke i dokumente: podatke o vlasniku građevine, adresu građevine, broj prethodne elektroenergetske suglasnosti i datum izdavanja, broj ugovora o priključenju i datum zaključenja, kategoriju potrošnje odnosno proizvodnje i tarifni model, građevinsku dozvolu ili drugi odgovarajući akt na temelju kojega se može graditi građevina, dio glavnog ili izvedbenog projekta koji se odnosi ne elektroenergetske objekte i instalacije kupca ili proizvođača, potvrdu izvođača da su elektroenergetski objekti i instalacije kupca ili proizvođača izvedeni i ispitani u skladu s prethodnom elektroenergetskom suglasnošću, projektnom dokumentacijom te prema tehničkim propisima i normama, s izričitom izjavom izvođača da se isti mogu priključiti na mrežu te propisane dokaze kvalitete i dokaz o uplati troškova za izdavanje elektroenergetske suglasnosti.

73 IZDAVANJE ELEKTROENERGETSKE SUGLASNOSTI (5) Prethodna elektroenergetska suglasnost važi dvije godine od dana izdavanja. Prethodna elektroenergetska suglasnost prestaje važiti u roku od dvije godine od dana izdavanja, ako se u tom vremenu ne zaključi ugovor o priključenju, ne izvrše obveze iz ugovora o priključenju i ne podnese zahtjev za izdavanje elektroenergetske suglasnosti i za priključenje. Na zahtjev za produženje roka važenja prethodne elektroenergetske suglasnosti koji je podnesen prije isteka roka važenja, rok važenja prethodne elektroenergetske suglasnosti može se produžiti za još dvije godine. Elektroenergetska suglasnost prestaje važiti danom raskida ugovora o korištenju mreže. Elektroenergetska suglasnost prestaje važiti kada je priključak kupca ili proizvođača isključen s mreže duže od tri godine.

74 IZDAVANJE ELEKTROENERGETSKE SUGLASNOSTI (6) Prethodna elektroenergetska suglasnost sadrži: podatke o investitoru/vlasniku građevine, naziv, vrstu, adresu i broj katastarske čestice građevine koja se priključuje na mrežu, mjesto priključenja građevine na mrežu, priključnu snagu, vrstu i način izvedbe priključka, kategoriju potrošnje odnosno proizvodnje i tarifni model, tehničke uvjete obračunskog mjernog mjesta, rok priključenja, ekonomske uvjete, uvjete značajne za položaj građevine u odnosu na položaj postojećih i važećim prostornim planom predviđenih elektroenergetskih objekata, nazivni napon na obračunskom mjernom mjestu, dopušteni faktor snage (cos ϕ), uvjete korištenja mreže, druge podatke (primjerice: tehničke podatke o vlastitom izvoru napajanja, podatke o postojećem obračunskom mjernom mjestu i dr.) rok važenja prethodne elektroenergetske suglasnosti, uvjete prestanka važenja i

75 IZDAVANJE ELEKTROENERGETSKE SUGLASNOSTI (7) Elektroenergetska suglasnost sadrži: podatke o vlasniku građevine, naziv, vrstu, adresu i broj katastarske čestice građevine, broj građevinske dozvole i datum izdavanja, priključnu snagu, kategoriju potrošnje odnosno proizvodnje i tarifni model, mjesto priključenja građevine na mrežu, vrstu i način izvedbe priključka, tehničke podatke obračunskog mjernog mjesta, nazivni napon na obračunskom mjernom mjestu, dopušteni faktor snage (cos ϕ), način korištenja snage i energije, uvjete korištenja mreže, druge podatke (primjerice: tehničke podatke o vlastitom izvoru napajanja, podatke o postojećem obračunskom mjernom mjestu i dr.) uvjete prestanka važenja i uputu o pravu na prigovor.

76 IZDAVANJE ELEKTROENERGETSKE SUGLASNOSTI (8) Prethodna elektroenergetska suglasnost odnosno elektroenergetska suglasnost može sadržavati tehničke uvjete na lokaciji građevine, parametre mreže na koju se građevina priključuje, odnosno maksimalnu i minimalnu struju tropolnog kratkog spoja i struju jednopolnog kratkog spoja ili zemljospoja, opremu koju je potrebno ugraditi ili obnoviti za potrebe izvedbe priključka, moguća odstupanja parametara kvalitete napona veća od propisanih, dopušteno povratno djelovanje na mrežu, sustav tehničke zaštite u mreži i u građevini kupca ili proizvođača, nazivnu struju ograničavala strujnog opterećenja, vrstu, tip, razred točnosti, mjerni opseg, mjesto i način ugradnje mjerne opreme, vrstu i podešenje uređaja zaštite, pogonske i mjerne podatke te način njihove razmjene, način upravljanja potrošnjom, tehničke uvjete koji se odnose na vlastite izvore napajanja električnom energijom, predvidivo vrijeme priključenja, očekivanu godišnju dinamiku potrošnje, odnosno proizvodnje električne energije, obvezu zaključivanja ugovora o vođenju pogona kupca ili proizvođača, program obveznih ispitivanja elektroenergetskih objekata i instalacija kupca ili proizvođača prije
