Osnovni pojmovi Str. 2 do 25. Zidovi Str. 26 do 59. Plafoni Str. 60 do 85. Obloge Str. 88 do 101. Specifično Str. 102 do 109

Μέγεθος: px
Εμφάνιση ξεκινά από τη σελίδα:

Download "Osnovni pojmovi Str. 2 do 25. Zidovi Str. 26 do 59. Plafoni Str. 60 do 85. Obloge Str. 88 do 101. Specifično Str. 102 do 109"

Transcript

1 Osnovni pojmovi Str. 2 do 25 Zidovi Str. 26 do 59 Plafoni Str. 60 do 85 Obloge Str. 88 do 101 Specifično Str. 102 do 109 Tehnički listovi Str. 110 do 127 Tehnička pomoć Str. 128 do SISTEMI GIPS-KARTON STRANA 1

2 Osnovni pojmovi Osnovni pojmovi STRANA 2 SISTEMI GIPS-KARTON 2010

3 Osnovni pojmovi Uvod 4 Građevinski sistemi 6 Zvučna izolacija 8 Otpornost na požar 16 Toplotna izolacija 20 Mehanika SISTEMI GIPS-KARTON STRANA 3

4 Osnovni pojmovi Proizvodnja gips-kartonskih ploča Karakteristike gips-kartonskih ploča Karakterišu se: dimenzijama; prirodom jezgra prirodom ivica; prirodom omotača Kombinujući ove karakteristike, možete udovoljiti svim zahtevima za izolacijom i zaštitom potrebnim kod unutrašnjih završnih radova radove (otpornost na požar, zvučna, toplotna, mehanička izolacija, otpornost na vlagu, izgled) Ploče NIDA sadrže sve indikatore koji označavaju karakteristike jezgra, omotača i ivica, a na omotaču imaju oznake koje određuju mesto za postavljanje šrafova i metalnih profila (osovinski razmak od 60 cm) STRANA 4 SISTEMI GIPS-KARTON 2010

5 1 2 Boja obloge Jezgro Obloga Oznake Standardna obloga krem Hydro obloga zelena Hydro obloga narandžasta Flam obloga ružičasta Deco bela obloga Deco bela obloga Standardno jezgro Jezgro velike tvrdoće Vodootporno jezgro wab Vodootporno jezgro Jezgro otporno na vatru Standardni karton Prethodno štampana Deco obloga Standardni karton Prethodno štampana Deco obloga Standardni karton Standardni karton Jezgro koje teško gori Hydro flam obloga zelena Jezgro otporno na vatru i vodu Jezgro otporno na vodu koje teško gori 3 Standardna obloga plava Standrardna obloga krem Feo obloga bela Jezgro sa zvučno izolacionim osobinama Jezgro otporno na vatru Standardno jezgro Ploča sa 4 konusne ivice Standardni karton M0 Negoriva obloga (staklena vlakna) Standardni karton 4 Dimenzije Debljina (mm)) Dužina (cm) Širina (cm Oblik ivica Konusna ivica Prava ivica Zaobljena konusna ivica 2010 SISTEMI GIPS-KARTON STRANA 5

6 Osnovni pojmovi Građevinski sistemi Udruživanjem metalne konstrukcije i veznih elemenata sa gips kartonskim pločama, NIDA system omogućava veliki broj tehničkih rešenja za izradu: zidova, plafona, zidnih obloge, obloga ventilacionih kanala, obloga konstruktivnih elemenata i td. ZIDOVI Zidovi pregradni (D) Standard: Zid Jednostruko obložen Poboljšana svojstva: Zid Dvostruko obložen Zid Trostruko obložen Razdvojni zidovi (S) Zid Asimetric Razdvojni zidovi velike visine (SL i SLA) Akustički: Zid SLA Velike visine: Zid SL Tehnički zidovi Protivprovalni Protiv radijacije WAB Zid PRÉGYMETAL DÉFI TM Zid PRÉGYMETAL RX TM Prostorije sa visokim stepenom vlage Zaobljeni zidovi Standard Zid Contur Izvođenje - montaža Kod zidova koji prelaze visinu od 6 m informacije iz kataloga su samo orijentacione. Tehnička rešenja zavise od geometrije, položaja, opterećenja i td. Za ispravna rešenja obratite se tehničkoj službi. PLAFONI Plafoni Standard: Plafon Jednostruka konstrukcija - Visilice Plafon Jednostruka konstrukcija - Nonijus spojnice Poboljšane osobine: Plafon Dvostruka konstrukcija Plafonska konstrukcija Akustički plafoni Plafon Plafon Plafon Veza za vešanje PHONISTAR (velika opterećenja) Veza za vešanje PHONISSIMO (srednja opterećenja) Veza za vešanje PHONILIGHT (mala opterećenja) Ukrasni i akustički plafoni Plafon PRÉGYBEL Savršeno glatki plafoni Plafon SYNIA Dekorativni zakrivljeni plafoni Zakrivljeni plafon Contur STRANA 6 SISTEMI GIPS-KARTON 2010

7 ZIDNE OBLOGE Zidne obloge Zidne obloge Zidne obloge Učvršćivanje sa konstrukcijom profili CD Učvršćivanje sa konstrukcijom profili CW Učvršćivanje lepljenjem - NIDABoardfix Izvođenje - montaža KANALI Horizontalni kanali PRÉGYFEU M0 Vertikalni kanali PRÉGYFEU M0 Ventilacioni kanali: obezbeđuju ulazak čistog vazduha u slučaju pozara, otporni na dejstvo vatre sa spoljne strane. Kanali za odvod dima: obezbeđuju uklanjanje dima i gasova nastalih pri pozaru, otporni na dejstvo vatre sa unutrašnje strane. OBLOGA KONSTRUKTIVNIH ELEMENATA (metal i drvo) - protivpožarna zaštita metalnih i drvenih konstrukcija 2010 SISTEMI GIPS-KARTON STRANA 7

8 Osnovni pojmovi Zvučna izolacija ZAKONSKI OKVIR Zaštita od buke je određena kao osnovni zahtev u Direktivi Evropskog Saveta br. nr. 89/106/ CEE i u dokumentima tumačenjima odobrenim 30. novembra 1993, a definiše se kako sledi: Građevinske objekt treba projektovati i izgraditi na takav način da buka koju čuju korisnici ili lica koja se nalaze u blizini, bude održavana na nivou koji ne narušava njihovo zdravlje i omogućava im da spavaju, da se odmaraju i rade pod zadovoljavajućim uslovima. Zaštita od buke istovremeno je i ZAHTEV ZA KVALITET F u građevinarstvu, u smislu Zakona o kvalitetu građevina br. 10 / Mere i uslovi zaštite od buke u živitnoj sredini u Republici Srbiji uređeni su Zakonom o zaštiti od buke u životnoj sredini ( Sl. glasnik RS, br. 36/2009), uredbama i podzakonskim aktima. Tehnički pravilnici u oblasti akustike građevina detaljno navode specifične indekse i tehničke uslove zahteva u vezi sa zaštitom od buke, kao i mere potrebne radi njihovog poštovanja. TERMINOLOGIJA Simboli i merne jedinice korišćenih veličina su u skladu sa standardom STAS 1957/1,2,3 88 Akustika, Terminologija. Buka: neprijatan zvučni fenomen, razlikuju se 4 tipa buke u zgradama: spoljna vazdušna buka unutrašnja vazdušna buka buka nastala udarcima buka koju izazivaju instalacije. Buka se sastoji od zvukova različite učestalosti koji se prenose kroz sve sredine, naročito kroz vazduh, u obliku talasa pritiska i potpritiska. Promene pritiska u određenoj tački izražene su frekvencijom buke, u Hercima (broj promena u sekundi). razlikuju se duboki zvukovi (niske učestanosti), zvuci srednje učestanosti i visoki zvuci (velika učestanost). Ljudsko uho oseća u proseku zvuke koji se nalaze između 20 Hz (zvuci niske frekvencije) i Hz (zvuci visoke frekvencije). Osetljivost za visoke zvuke opada sa uzrastom. Zvučni nivo (intenzitet zvuka) definiše se u odnosu sa referentnim pritiskom koji odgovara minimalnom pragu na kojem zvuk oseća ljudsko biće. Meri se u decibelima (db). Nivo buke nalazi se između 0 i 120 db. Primeri nivoa buke: 120 db: nepodnošljivo, u blizini aviona. 100 db: sirena automobila. 80 db: ulica sa intenzivnim saobraćajem. 60 db: tokom normalnog razgovora, ulica sa umerenim saobraćajem. 50 db: radio pušten umerenom jačinom. 40 db: maksimalni nivo za obavljanje intelektualne aktivnosti, buka koju proizvodi tih računar u kancelariji. 20 db: studio za snimanje kada ne postoji nikakva aktivnost, mir na selu, na veoma mirnim mestima, kuckanje ručnog časovnika 0 db: minimalan prag opažanja zvuka. STRANA 8 SISTEMI GIPS-KARTON 2010

9 ZVUČNA IZOLACIJA Izolovanje od vazdušne buke Izolovanje od vazdušne buke definiše akciju kojom se postiže da se između građevinskih elemenata za razdvajanje funkcionalnih delova zgrade (u principu zidovi i međusratne ploče) smanji prenos vazdušne buke iz jednog u drugi razdvojeni prostor. Smanjivanje buke treba da postoji efektivno u oba smera prenosa zvuka. Izolacija se definiše indeksima izolacije koji u suštini izražavaju razliku u nivou buke između dva prostora. Kvalitet razdvojnog zida definisan je indeksom Rw+C, u db, mereno u laboratoriji: što je ovaj indeks veći, to je razdvojni zid kvalitetniji sa tačke gledišta zvučne izolacije Pri izradi pregradnih zidova, treba voditi računa o uticajima elemenata koji definiu prostor u kojem se postavlja: Bočno prenošenje zavisi od vrste materijala pregradnih zidova i načina njihovog učvršćivanja Aporpciono prenošenje, vezano za defekte razdvojnog zida Zapremina i relativni položaj susednih prostorija Napomena: Po pravilu, efektivna konstrukcija na licu mesta daje manju izolaciju od one koja se meri u laboratoriji jer postoje kolateralni putevi prenošenja zvuka, a zavisi i od karakteristika apsorpcije i odbijanja prostora koji se smatra zaštićenim. D n,t = R w +C - (Bočni prenos + parazitski prenos) - K (zavisno od postavljanja i tipa opreme kojom se meri zvuk) Izolacija od vazdušne buke može se definisati kao razlika nivoa buke između dve prostorije (prostora) koje razdvaja posmatrani zid STANDARDIZOVANA ZVUČNA IZOLACIJA Dn,T između dve prostorije ili prostora, definiše se jednačinom: D n,t = L1-L2 + 10*lg (T/T0) = R w + 10*lg0.32 (V/S) (db) NORMALIZOVANA ZVUČNA IZOLACIJA Dn, definiše se jednačinom: D n = L1 - L2 + 10*lg (A/A0) = R w + 10*lg (A0/S) (db) gde su: L 1, L 2 nivoi buke u emisionom odnosno prijemnom prostoru u db T = trajanje odbijanja mereno (računato) u prijemnom prostoru, u sekundama T 0 = referentno trajanje odbijanja u sec. (T0 = 0,5 sec.) A = ekvivalentna površina apsorbovanja zvuka u prijemnom prostoru, u m 2 A 0 = referentna površina apsorbovanja zvuka (A0 = 10 m 2 ) R w = indeks zvučnog prigušenja na licu mesta db V = zapremnia prijemnog prostora u m 3 S = zbir razdvojnih površina prijemnog prostora u m 2 Izolovanje od buke može se odnositi neposredno na posmatrani konstruktivni element: INDEKS ZVUČNOG PRIGUŠENJA Rw za konstruktivne elemente, izmeren u laboratorijskim ispitivanjima definisan je jednačinom: gde su: R w = L 1 - L *lg S/A (db) L1, L2 = nivo buke u emisionom, odnosno prijemnom prostoru, u db S = površina uzorka (zid ili ploča), u m 2 A = ekvivalentna površina apsorpcije u prjemnom prostoru, u m SISTEMI GIPS-KARTON STRANA 9

10 Osnovni pojmovi Izolacija od udarne buke Izolovanje od od udarne buke je akcija kojom se postiže da nivo buke izazvan mehaničkim udarcima (koraci, pali predmeti, premeštanje nameštaja) na spratnu konstrukciju objekta bude što manji, kako u prostoru ispod ploče, tako i u susednim prostorima Udarna buka je deo šire oblasti buke koja se prenosi kroz konstruktivne elemente zgrade (naziva se i konstruktivna buka) Nivo udarne buke određuje se u laboratoriji merenjem nivoa buke nastale u prijemnom prostoru pomoću standardnog aparata (koji se naziva udarni čekić) koji izaziva udare u standradizovani plafon koji se nalazi između emisionog prostora (gore) i prijemnog prostora (dole). Može se karakterisati jednom od sledećih veličina: STANDARDIZOVANI NIVO UDARNE BUKE L n,t, definiše se kao: L n,t = L i - 10lg T / T 0 (db) NORMALIZOVANI NIVO UDARNE BUKE L n, definiše se kao: L n = L i + 10lg A / A 0 (db) gde su: L i = nivo buke u prijemnom prostoru u db T = trajanje odbijanja mereno (računato) u prijemnom prostoru, u sekundama T 0 = referentno trajanje odbijanja zvuka (T 0 = 0,5 sec.) A = ekvivalentna površina zvučne apsorpcije u prijemnom prostoru, u m 2 A 0 = referentna ekvivalentna površina zvučne apsorpcije (A 0 = 10 m 2 ) Za podove se definišu DL, indeksi koji predstavljaju poboljšavanje izolacije na udarnu buku za koju je zaslužan pod. DL indeksi dodaju se na vrednost Ln nivoa ploče radi određivanja izolacije od udarne buke celine ploča + pod. ZVUČNA APSORPCIJA (fonoapsorpcija) Zvučna apsorpcija definiše način na koji se struktura građevinskih elemenata za razdvajanje zatvorenih prostora ponaša u odnosu na ulazne zvučne talase. Zvučnom apsorpcijom želi se da se deo energije vazdušnog zvuka koji stiže do razdvojne površine prostora ne reflektuje, već delimično upije. Sa tačke gledišta fonoapsorpcije, od značaja je šta se dešava sa energijom koja nije reflektovana. Specifične structure za fonoapsorpciju nemaju ulogu zvučne izolacije. Zvučna apsorpcija karakteriše se koeficijentom zvučne apsorpcije a koji se definiše odnosom manjim od 1, između energije (delimično) apsorbovane i ulazne energije, izraženih po standradnim učestanostima ili po klasama apsorpcije. ODBIJANJE Trajanje odbijanja T predstavlja vreme mereno u sekundama da nivo buke nekog zvuka opadne za 60 db, od trenutka kada je prestalo emitovanje tog zvuka Ova pojava se dešava u zatvorenim ili delimično zatvorenim prostorima, a nastaje preklapanjem reflektovanih zvučnih talasa, koji se ponavljaju ispred prostora za razdvajanje. Na ovaj način nastaje dvostruki efekt, preklapanja i pojačavanja direktnog ulaznog zvuka, praćen produživanjem zvuka nakon prestanka direktnog zvuka. Definiše se kao trajanje odbijanja T, mereno u sekundama T = V / A gde su: V = zapremina prostorije u m 3 A = ekvivalentna površina apsorpcije, u m 2 A = SSiai + Saj gde su: Si = granične površine, ai = koeficijent apsorpcije površina za razdvajanje, aj = apsorpcija koju ostvaruju osobe i objekti u prostoriji (funkcionalni apsorbanti). STRANA 10 SISTEMI GIPS-KARTON 2010

11 POJMOVI O AKUSTICI U ZGRADAMA PRINCIPI ZVUČNE IZOLACIJE Za postizanje zvučne izolacije, naročito izolacije od prenošenja vazdušne buke između dve prostorije koje se nalaze jedan pored druge ili jedna iznad druge, na raspolaganju su 2 metode: Jednostavni zidovi za razdvajanje (Zakon mase): Zvučna izolacija zavisi od ispravnog određivanja mase pregradnog zida Primer: pregradni zid od betona, debljine 260 mm, 600 kg/m 2, R w +C = 57 db Pregradni zidovi tipa sendvič (Sistem Masa Elastični material - Masa): Zvučna izolacija zavisi od sledećih faktora: Masa i priroda obloge (ploča učvršćenih sa svake strane zida) Debljina i priroda elastičnog sloja (vazdušni sloj + mineralna vuna) Eventualne veze među pregradnim zidovima. Primer: pregradni zid NIDAsystem D150, 54 kg/m 2, R w +C = 57 db Kod iste zvučne efikasnosti, pregradni zidovi NIDAsystem (pregradni zidovi ili plafon) su 10 puta lakši od običnog pregradnog zida. Dvostruko ZIDA - Masa M NIDAsystem sastoji se od: Pregradnih zidova NIDAsystem Plafona NIDAsystem Obloga NIDAsystem na metalnoj strukturi ili učvršćenih gipsanim vezivom Jednostruko Zida - Masa M Efikasnost sistema Masa Elastični materijal - Masa Masa i priroda obloge, debljina vazdušnog sloja između obloga pregradnog zida, kao i debljina i priroda mineralne vune određuju rezonantnu učestanost specifičnu za svaki system. Što je ova učestanost niža (ispod 125 Hz) to je veća zvučna efikasnost pregradnog zida. Prilikom izgradnje treba voditi računa o bočnim prenosima. Ovi mogu imati značajan uticaj na izuolaciju između prostorija. PRINCIPI ZVUČNE KOREKCIJE OBLAST AKUSTIČNE IZOLACIJE Zvučna energija koja stiže na pregradni zid deli se na energiju koja se prenosi i energiju koja se reflektuje. Zavisno od prirode površina na koje zvuk deluje, moguće je da se izmeni količina reflektovane energije, a posredno i zvučni ambijent u unutrašnjosti prostorije. OBLAST AKUSTIČNE KOREKCIJE izvorna energija prolazna energija reflektovana energija absorbovana energija Zvučna korekcija koja se postiže postavljanjem materijala koji apsorbuju zvuk u unutrašnjosti prostorije omogućava: smanjivanje nivoa zvuka i porast apsorpcije (koeficijent a) poboljšavanje kvaliteta slušanja podešavanjem refleksija između izvora i publike i kroz smanjivanje zakasnelih odjeka zvuka (određivanje vremena odjeka specifičnog za neke aktivnosti) Sistemi sadrže: Akustičke i ukrasne plafone NIDAsystem PRÉGYBEL, koji su projektovani za apsorpciju u čitavom opsegu učestanosti, posebno za srednje učestanosti karakteristične za ljudski govor SISTEMI GIPS-KARTON STRANA 11

12 Osnovni pojmovi Minimalne vrednosti izolacionih indeksa vazdušne buke R. br. Pregradni elementi konstrukcije između: Susedni prostori Procenjen nivo buke Minimalne vrednosti indeksa R w - db Funkcionalna jedinica / dozvoljen nivo buke db (A) L ech db(a) L 10 db(a) Druge prostorije u stanu 35(rec.) Prostorije u susednom stanu Zajednički hodnici, holovi, stepeništa i slični prostori Vešernice, skladišta Hidroforski pogoni, toplotne centrale i stanice ispod stana Stambene zgrade, stambena prostorija u stanu 35 db(a) Poslovni prostor ispod stana, nivoa buke L 75dB Maks Maks Poslovni prostor ispod stana, nivoa buke L 80dB Poslovni prostor ispod stana, nivoa buke Maks L 85dB Poslovni prostor ispod stana, nivoa buke L > 85dB >85 >90 Prolazni prostori Garaže Bioskopske, pozorišne i slične sale max Slične prostorije Hodnici, prolazi, stepeništa i slični prostori Hoteli, domovi, gostinske zgrade - stambene sobe 35 db (A) Vešernice, skladišta, centrale sa instalacijama Poslovni prostor ispod stambenih prostorija, kao što je navedeno pod 1 >85 >90 Maks Maks Prolazni prostori Maks >85 >90 Prolazni prostori * Vrednosti navedene u tabeli u skladu su sa vrednostima iz važećih preporuka i normativima o zvučnoj izolaciji STRANA 12 SISTEMI GIPS-KARTON 2010

13 Minimalne vrednosti izolacionih indeksa vazdušne buke za pregradne elemente konstrukcije R. br. 3. Funkcionalna jedinica /dozvoljen nivo buke db (A) Stambene zgrade 35 db(a) Bolnice, poliklinike, dispanzeri - sobe sa 1-2 kreveta 30 db(a) - sobe sa više od 3 kreveta i sobe za intenzivnu negu 35 db (A) Operacione sale i nusprostorije uz njih, ordinacije 35 db (A) Škole - učionice, zbornice Pregradni elementi konstrukcije između: Susedni prostori Procenjen nivo buke L ech db(a) Garaže > 85 >90 Sale za sastanke, konferencije, bioskopske sale L 10 db(a) Susedne sobe Kancelarije Hodnici Drugi prostori Nije dozvoljeno Susedne sobe Ordinacije Stomatološke ordinacije Operacione sale i nusprostorije uz njih Kancelarije Hodnici Amfiteatri, sale za konferencije Drugi prostori Nije dozvoljeno Susedne sobe Ordinacije Stomatološke ordinacije Kancelarije Hodnici Amfiteatri, sale za konferencije Drugi prostori Nije dozvoljeno Susedne učionice Svečane sale Sportske sale > Minimalne vrednosti indeksa R w - db Prolazni prostori Prolazni prostori Prolazni prostori 4. Muzičke učionice 35 db (A) Biblioteke 35 db (A) Muzičke učionice Sportske sale Susedne učionice Muzičke učionice Prostori za kretanje Prolazni prostori Sportske sale > Prolazni prostori 2010 SISTEMI GIPS-KARTON STRANA 13

14 Osnovni pojmovi Minimalne vrednosti izolacionih indeksa vazdušne buke za pregradne elemente konstrukcije R. br. Pregradni elementi konstrukcije između: Funkcionalna jedinica /dozvoljen nivo buke db (A) Susedni prostori Procenjen nivo buke L ech db(a) L 10 db(a) Minimalne vrednosti indeksa R w - db Susedne spavaonice Vrtići, jaslice - spavaonice 30 db(a) Učionice Kancelarije Ordinacije Učionice 35 db(a) Učionice Kancelarije 40 db(a) Učionice Upravne zgrade - kancelarije za intelektualni rad 35 db(a) Kancelarije za rad sa strankama 45 db(a) Slične prostorije Kancelarije za rad sa strankama Hodnici, stepeništa, zajednički holovi i slično Kancelarije za rd sa strankama Hodnici, stepeništa, zajednički holovi i slično Slične sale za čitanje (rec.) Prostorije za izdavanje knjiga, sale sa katalozima, izložbe Bibilioteke- sale za čitanje 35 db(a) Sale za konferencije Prolazni prostori Kancelarije Foaje Skladišta Prolazni prostori 7 Slično Prostorije za izdavanje knjiga, sale sa katalozima, izložbe Individualni radni kabineti 35 db(a) Sale za konferencije Prolazni prostori Kancelarije Foaje Skladišta Prolazni prostori STRANA 14 SISTEMI GIPS-KARTON 2010

15 Minimalne vrednosti izolacionih indeksa vazdušne buke za pregradne elemente konstrukcije R. br. Funkcionalna jedinica /dozvoljen nivo buke db (A) Pregradni elementi konstrukcije između: Susedni prostori Procenjen nivo buke L ech db(a) L 10 db(a) Minimalne vrednosti indeksa R w - db Zajedničke čitaonice (rec.) Slično (rec.) - Prostorije za izdavanje knjiga, prosotrija kataloga, izložbe Sala za konferencije Kancelarije Foaje Skladišta Kancelarije Konferencijska sala 30 db(a) Foaje Skladišta Prolazni prostori Gimnastička sala Prolazni prostori Sala za probe Prolazni prostori Zgrade za kulturne i rekreativne aktivnosti - sale za predstave 30 db(a) Sala za šah Kancelarije i druge administrativne prostorije Gimnastička sala 45 db(a) Foaje, holovi Skladišta, radionice Prolazni prostori Sala za predstave Prolazni prostori Sala za probe Prolazni prostori Sala za šah Kancelarije i druge administrativne prostorije Foaje, holovi Skladišta, radionice Sala za predstave, sala za gimnastiku Prolazni prostori Sala za šah Sala za probe 30 db(a) Kancelarije i druge administrativne prostorije Foaje, holovi Skladišta, radionice Prolazni prostori 2010 SISTEMI GIPS-KARTON STRANA 15

16 Osnovni pojmovi Protivpožarna zaštita GIPS I VATRA Gips se dobija dehidratacijom prirodnog gipsa (stene gipsa - sadre) koja sadži približno 20% kristalno vezane vode i koja ulazi u hemijski sastav gipsa (CaSO 4 2H 2 O). Da bi se proizveo građevinski gips (CaSO4.1/2H2O) treba ukloniti najveći deo vode, što se postiže žarenjem u peći. PRIRODNI GIPS GIPS Kada se gips pomeša u koritu za malterisanje, u mašini za malterisanje ili u pogonu za proizvodnju ploča od gipsa i gips-kartona, dodaje se izvesna količina vode koja je potrebna da bi se gips hidratisao, plus izvesna količina vode da bi se omogućilo lepljenje, gletovanje i malterisanje. Pošto ovaj višak vode ispari u toku sušenja, gips zadržava osnovni sadržaj od 20% vode. GIPS U slučaju požara, vatra deluje na gips i postepeno ga dehidrira, isto onako kako se dešava u peći. Sve dok voda ne bude u potpunosti uklonjena, gipsane obloge će štititi zapaljiv material, konstrukciju objekta i druge prostore održavajući iza sebe temperaturu od 100 o C, što odgovara tački ključanja vode. Energija potrebna za ovu transformaciju oduzima se od požara, koji će na taj način biti usporen. Sa druge strane, gips (malter, glet masa ili ploča gips-kartona) omogućava: Potpunu slobodu arhitekti da ostvari oblik i zapreminu, kao i sve druge dekorativne elemente Izvođaču radova omogućava jednostavnu primenu u skladu sa dobro poznatim i lako primenjivim tehnikama Korisniku omogućava pouzdanu protivpožarnu zaštitu. Vlasniku objekta da bude siguran u višegodišnje lako održavanje i zaštitu. Gips je prirodan materijal koji se može reciklirati i koji u potpunosti poštuje prirodnu sredinu. STRANA 16 SISTEMI GIPS-KARTON 2010

17 ZAKONSKI OKVIR Zgrade i građevinski elementi u principu se grade i realizuju tako da ne omogućavaju nastanak i širenje požara (P ) Protivpožarne zaštitne mere u građevinarstvu treba da ispunjavaju kriterijume i nivoe uspešnosti predviđene u normativima, gde se prema svakom slučaju određuje opremanje i snabdevanje sredstvima i instalacijama za signaziranje i gašenje požara. Radi ispunjenja kriterijuma i nivoa potrebnog kvaliteta, koristiti građevinske materijale i elemente za koje su obavljena merenja funkcionalnosti i ponašanja u požaru (klase gorivosti, otpornost na vatru, širenje plamena itd.). Protivpožarna zaštita u Republici Srbiji uređena je Zakonom o zaštiti od požara ( Sl. glasnik RS, br. 111/2009), uredbama i podzakonskim aktima. TERMINOLOGIJA Oznake i merne jedinice veličina su u skladu sa definicijama i preporukama Evropske Unije (SRPS TP 21 i INDICATIVE P ) i u skladu sa postojećim zakonima Požar: - požar je proces nekontrolisanog sagorevanja kojim se ugrožavaju život i zdravlje ljudi, materijalna dobra i životna sredina Ponašanje u vatri - celina fizičkih i hemijskih promena kada su neki materijal, proizvod ili celina izloženi delovanju standardnog požara. Stepen otpornosti na vatru - ukupna sposobnost objekta ili njegovog elemementa da se odupre delovanju standardnog požara, bez obzira na svoju namenu ili funkciju. Gorivost materijala (elemenata građevine) - sposobnost da se zapale i nastave da gore dopinoseći porastu količine toplote koju razvija požar. Zavisno od ponašanja na vatru, građevinski materijali mogu biti: nezapaljivi C0 (CA1) zapaljivi Zapaljivi građevinski materijali i građevinski elelementi klasifikuju se u klase zapaljivosti: C1(CA2a) praktično nezapaljivi C2 (CA2b) teško zapaljivi C3 (CA2c) srednje zapaljivi C4 (CA2d) lako zapaljivi Materijali klasa C1 (CA2a) i C2(CA2b) smatraju se teško zapaljivim * Specifikacije u Katalogu odnose se samo na normative koji su na snazi na dan izrade ove tehničke dokumentacije 2010 SISTEMI GIPS-KARTON STRANA 17

18 Osnovni pojmovi OSNOVNI POJMOVI Reakcija na vatru: klasifikacija materijala Reakcija na vatru izražava sposobnost materijala da se zapali i gori. Odgovara započinjanju požara. Negorivi materijali Gorivi materijali C0 C1 C2 C3 Porast zapaljivosti NIDAstandard, NIDAflam, NIDAhydro, NIDAwab, NIDAacustic PREGYFEU M0, gips, Drugi materijali Drvo sa protivpožarnom zaštitom Drvo preko 18 mm C4 Tanko drvo C klasifikacija biće postepeno zamenjena euroklasama za reagovanje na vatru u okviru CE oznaka za razne građevinske proizvode. Euroklase počinju sa A1 (nezapaljivo) do F (nerazvrstano), a obuhvataju A2, B, C, D, E (zapaljivi materijali). Klase A2, B, C, D, E dopunjavaju se komplementarnim kriterijumima s1-s3 (proizvodnja dima) i d0-d2 (zapaljive kapljice ili čestice). Na primer gipsane ploče C1 ili C0 klasifikuju se kao A1 A2, zavisno od njihovog sastava Otpornost na vatru: kvalitet radova Otpornost na vatru prikazuje vreme u kojem će element nastaviti da funkcioniše u vreme požara. Kada je objekat pod dejstvom požara, zaštita treba da obezbedi: da se konstruktivni elementi zgrade ne sruše (otpornost konstrukcije na vatru (R)) da se požar ne prenese na druga mesta (zaptivenost na plamen i termička izolacija) R Mehanička otpornost E Zaptivenost na plamen i vrele gasove I Termička izolacija Sistemi gips-karton NIDAsystem nisu strukturni elementi tako da se uklapaju u klasifikaciju pod E i I. Ove klase postižu maksimalnu otpornost do 240 minuta. STRANA 18 SISTEMI GIPS-KARTON 2010

19 OBAVEZE U VEZI SA POŽAROM Minimalni uslovi koje treba da ispunjavaju pojedini zidovi i međuspratne konstrukcije u javnim objektima (koji nisu visoki, vrlo visoki i nisu sale za javne skupove), prikazani su u sledećoj tabeli: R. br Namena elemenenta Otpornost na vatru EI Preporučen zid Napomene Pregradni zidovi u poslovnim prostorima i slično u okviru celine čija je površina max 400 m 2 30 min D75/50 Izuzev pregradnih zidova proizvodnih hala, skladišta, tehničkog prostora i evakuacionih puteva 2 Pregradni zidovi između poslovnih, društvenih i sličnih prostora i zajedničkih evakuacionih puteva 60 min D105/75 Uz poštovanje izuzetaka u normativu 3 Pregradnih zidovi prostorija sa povećanim rizikom od nastanka lokalnog požara (laboratorije, kancelarije, kuhinje i arhive) u odnosu na ostatak objekta - zidovi - međuspratne ploče 120 min D135/75 Dozvoljena su puna drvena ili metalna vrata (na ovakvim zidovima ne izvode se nikakvi drugi otvori izuzev vrata koja se neophodna za komunikaciju.) 4 Elementi za podelu prostora između skladišta zapaljivih materijala površine veće od 36 m 2 i ostatka zgrade, kao i između prostora od posebne vaznosti (muzeji, arhive, biblioteke): - zidovi - međuspratna konstrukcija 180 min D165/75 Vrata treba da su otporna na plamen 90min, sa uređajima za samozatvaranje ili automatsko zatvaranje. Ukoliko postoje automatske instalacije za gašenje požara, zidovi treba da imaju otpornost na požar od 180 min, a međuspratna konstrukcija 90 min SISTEMI GIPS-KARTON STRANA 19

20 Osnovni pojmovi Toplotna izolacija ZAHTEVI PRAVILNIKA Toplotna izolacija Činjenice vezane za ekonomsku racionalizaciju, uštedu energije i zaštitu životne sredine (globalno zagrevanje, efekat staklene bašte i redukcija emisije CO2) doveli su do velikog broja inicijativa za smanjenje potrošnje energije na nacionalnom i globalnom nivou. Toplotna izolacija je jedan od najvažnijih faktora energetske efikasnosti. Koristi se međunarodni sistem mernih jedinica (SI), gde je: 1W = 0,860 kcal/h = 1J/s 1 m²k/w = 1,163 m²h C/kcal 1W/(m³K) = 0,860 kcal/(m³h C) 1Wh = 3600 J = 0,860 kcal ZAHTEVI Da bi ispoštovala ovu regulativu, izgradnja nove zgrade mora da zadovolji 3 zahteva: 1. Sopstvena potrošnja energije C (grejanje i sanitarna topla voda) treba da bude manja od zgrade koja ima termičke referentne karakteristike Cref, u oblasti izolacije, sistema grejanja i sistema ventilacije. C C ref 2. U toku leta, unutrašnja temperatura T ic treba da bude manja nego u zgradi sa referentnim termičkim karakteristikama T ic ref : T ic T ic ref 3. Unutrašnji zidovi i oprema treba da imaju minimalne karakteristike, koje se još nazivaju i sigurnosne granice. Ovo znači da proizvodi ili sistemi koji ne poštuju te minimalne granice ne mogu biti korišćeni. ZAHTEVI U VEZI SA NIVOOM IZOLACIJE Prilikim izbora toplotne izolacije unutrašnjih zidova zgrade upoređuju se dva karakteristične toplotna nivoa minimalni i referentni nivo. Ovo omogućava pravi izbor sistema toplotne izolacije. STRANA 20 SISTEMI GIPS-KARTON 2010

21 Granice sigurnosti: ψ (W/m. K) Koeficijent lineranog prenošenja (linerana termička prenosivost) koja opisuje linerani uticaj temičke tačke. Svi elemnti i sistemi toplotne izolacije unutrašnjih zidova, sistemi grejanja, ventilacije i zagrevanja sanitare vode treba da ispunjavaju minimalne zahteve. Oni se nazivaju i granice sigurnosti. Kod zidova, razlikujemo: 1. Minimalne granice za zidove izražene kao koeficient prenosa kroz površinu, U, a koji se može izraziti kroz minimalnu zahtevanu termičku otpornost za svaki zid. λ (W/m. K) Koeficijent termičke provodnosti. Predstavlja prolazak toplote kroz meterijal debljine 1 m i temperaturnu razliku od 1 0 C između unutrašnje i spoljašnje površine. Što je λ manje, to je material bolji izolator. Tip Koeficijent U maks (W/m 2.K) Otpornost R min (m 2.K/W) Spoljašnji zid 0,47 1,96 Međuspratne konstrukcije terasa 0,30 3,2 R (m 2.K/W) Termička otpornost. To je kapacitet materijala da smanji prolaz termičkog fluksa. Proporcionalna je debljini (d) i inverzno proporcionalna sa provodnošću materijala (λ): R= d / λ Termička otpornost pregradnog zida jednaka je zbiru termičkih otpornosti materijala komponenti. Konzolne međuspratne konstrukcije ižložene spoljnim uticajima. Ravni krov od betona ili ispune od opeke. Ravni krov na čeličnoj konstrukciji Suspendovana ploča iznad sanitranog prostora 0,36 2,6 0,47 2 0,43 2 U (W/m 2. C) Termički protok u stacionarnom režimu prikazan u odnosu na površinu i razliku temperature između srednjih temperatura sa jedne i sa druge strane sistema. Recipročna vrednost termičke otpornosti. Što je U manje, to je zid bolji izolator. 2. Sigurnosne granice termičkih mostova izražene u linearnim koeficijentima ne mogu premašiti sledeće granice: 0,99 W/mK za individualne kuće 1,10 W/mK za zajedničke kuće 2010 SISTEMI GIPS-KARTON STRANA 21

22 Osnovni pojmovi Mehanika SIGURNOSNI ZAHTEVI PREGRADNI ZIDOVI I OBLOGE ZIDOVA UOBIČAJENE VISINE Stalna - usidrena opterećenja Opterećenje 30 kg dozvoljena u tački učvršćenja Posebne odredbe za: opterećenja > 30 kg moment veći od 30 kg. m (dan. m) Za konkretna opterećanja konsultujte naše odeljenje tehničkih usluga. Sigurnost pri udarima Sopstvena sigurnost pregradnog zida Pregradni zid (uključujući oblogu, podkonstrukciju i vezni material), pri ispitivanju na udar mekog tela udarne energije od 240 J i udar tvrdog tela udarne energije 10 J, ne sme da se slomi ili ošteti na nebezbedan način. Pregradni zidovi zadovoljavaju ovaj zahtev. Jaki vetrovi Zahtev je zadovoljen kada zid izdržava udar vetra od 240 J: Ovaj uslov je ispunjeno kod zidova NIDAsystem-a. Zemljotresi Zahtevi u vezi sa ponašanjem nekonstruktivnih elemenata na dejstvo zemljotresa, su sledeći: Izbegavanje ljudskih povreda i stradanja za vreme trajanja i nakon zemljotresa, unutar ili izvan objekata. omogućiti osnovnu namenu i funciju, u toku i nakon zemljotresa, bez obzira na oštećenja nekonstruktivnih elementa objekta; ograničavanje materijalne štete po obimu i ozbiljnosti; obezbeđenje prohodnosti puteva za evakuaciju lica iz objekta i pristupnih puteva za interventne ekipe;; izbegavanje/ograničavanje oštećenja konstruktivnih elemenata zbog oštećenja nekonstruktivnih elemenata; ograničavanje psihološkog pritiska zbog neudobnosti onih koji se nalaze unutra; Spojevi treba da imaju dovoljnu otpornost i krutost i biće postavljeni tako da se obezbedi direktan prenos seizmičkih sila sa nekonstruktivnih elemenata na noseću konstrukciju ili na druge nekonstruktivne elemente koji su vezani za noseću konstrukciju. Pregradni zidovi koji su učvršćeni na nivou spuštenog plafona, kao i svi drugi pregradni zidovi viši od 2,00 m, učvršćuju se bočno za noseću konstrukciju. Sistem učvršćivanja treba da bude nezavisan od sistema za učvršćivanje visećeg plafona. 10 joules = 1kg x m 10 joules = 1 dan x m 1 joule = 1 N x m 1 kg = 1 dan P : Šifra seizmičkog projektovanja STRANA 22 SISTEMI GIPS-KARTON 2010

23 PLAFONI Stalna usidrena opterećenja tačkasta opterećenja < 3 kg dozvoljena su u bilo kojoj tački tačkasta opterećenja < 10 kg dozvoljena su ako su fiksirana na metalnu konstrukciju 1,20 m sva ostala direktna učvršćivanja opterećenja vrše se na nosećoj konstrukciji. Izbor mehaničkog učvršćivanja (tiplovi, veze) spada u odgovornosti izvođača radova. Preporučujemo da prilikom izbora načina učvršćenja (tiplovi i sl.) vodite računa o: Tipu konstruktivnog nosača težini plafona (opterećenje koje podnosi mesto učvršćenja da bude 1/3 od opterećenja koje je odobrio proizvođač učvršćenja) Zemljotres Viseći plafoni površine veće od 100 m 2 treba da budu bočno povezani sa nosećom konstrukcijom. Viseći plafoni površine veće od 250 m 2 treba da budu podeljeni u zone 250 m 2, posebnim sastavima za razdvajanj ili konstruktivnim zidovima spratne visine; od ove mere može se odustati ako se proračunom pokaže da sistem držanja može u potpunosti preuzeti bočna kretanja plafona. U slučaju da plafoni imaju različite visinske kote, bočna stabilnost svake zone se obezbeđuje sopstvenim sistemom blokiranja bočnog kretanja; cevi, kanali za ventilaciju, električni kablovi i drugi elementi instalacije ne učvršćuju se za viseći plafon. Seizmička sila koju stvara ukupna masa visećeg plafona prenosi se zajedno sa odgovarajućim vertikalnim opterećenjima, preko elemenata za uvršćivanje visećeg plafona, na delove noseće konstrukcije ili na ivične elemente konstrukcije spuštenog plafona. Strogo je zabranjeno kretanje površinom plafona. Pregled plafona vrši se isključivo preko otvora. EKSPLOATACIONI ZAHTEVI PREGRADNI ZIDOVI I OBLOGE ZIDOVA UOBIČAJENE VISINE Vetar U prostorijama sa nultom ili slabom propustljivošću, P = 20 kg/m 2 i strela 5 mm Određivanje visine preko formule: h = h Ljudski osećaj Ne postoje posebni zahtevi Performantnost sistema ostaje nenarušena u slučaju sledećih udara: Za obložene zidove: meki udar 50 kg, 100 J meki udar 3 kg, 20J tvrdi udar 0,5 kg, 1J Izostajanje oštećenja Prihvatljivi su tragovi udarca 2 cm i udubljenje do 1 mm. Sistemi udovoljavaju ovim zahtevima Deformisanje konstrukcije i ploča Za pregradne zidove duže od 15 metara obavezno je postavljanje dilatacionog spoja na svakih 10 m i tamo gde su dilatacione fuge građevine. h i I: visina i moment inercije konstrukcija pregradnih zidova u proračunu. h 0 i I 0 : visina i moment inercije jedne standardne konstrukcije pregradnog zida: jednostruka obloga D75/50 h 0 = 2,50m; I 0 = 2,75 cm 4 dvostruka obloga D100/50 h 0 = 2,50m; I 0 = 2,75 cm 4 h 0 i I 0 su podaci sa montažom na osovinskom razmaku od 60 cm. Ukoliko je osovinski razmak na 40 cm, I se povećava za 50% * P šifra seizmičkog projektovanja 2010 SISTEMI GIPS-KARTON STRANA 23

24 Osnovni pojmovi ZIDOVI I ZIDNE OBLOGE ZA ZIDOVE VELIKE VISINE Udar vetra na pregradne zidove Pregradni zid između dve prostorije nulte propustljivosti (na primer bioskopska sala): P = 10 dan/m² strela savijanja H/240 Između prostorije propustljivosti nula μ = 0 i prostorije slabe propustljivosti μ 5%, pregradni zidovi imeđu zaptivene prostorije i prostorije unutrašnje komunikacije izolovane prema spolja vratima koja su zatvorena, P = 15 dan/m 2 strela savijanja H/240 Pregradni zid između dve prostorije slabe propustljivosti (μ 5%) P = 20 dan/m 2 strela savijanja H/240 Pregradni zid između prostorije srednje propustljivostii 5% < μ 15% (zgrade u redovnoj upotrebi poput bolnica, stambenih zgrada, kancelarija, školskih zgrada, hotela) i prostorije slabe, nulte ili srednje propustljivosti: P = 40 dan/m 2 strela savijanja H/240 Pregradni zid između prostorije velike propustljivosti (μ > 5%) industrijske prostorije, skladišta robe i prostorije nulte, slabe, srednje ili velike propustljivosti: P = 60 dan/m 2 strela savijanja H/240 Udar vetra na zidne obloge Oblaganje zaptivenog zida (betonski ili zidani) u prostoriji slabe propustljivosti: P = 10 dan/m² strela savijanja H/240 Oblaganje lake neventilirane fasade u prostoriji slabe ili srednje propustljivosti: P = 15 dan/m 2 strela savijanja H/240 Oblaganje lake ventilirane fasade u prostoriji slabe, srednje ili velike propustljivosti: P = 20 dan/m 2 strela savijanja H/240 Ljudski osećaj U slučaju elastičnih deformacija, osećaj komfora postiže se kada je maksimalna deformacija od 1 cm na 1,5 m od zemlje pri pritisku od 50 kg/m 2, kada se ova deformacija može osetiti. T : 0,636H 0.33 s gde je: T: period izražen u sekundama osnovnog modela vibriranja zida H: visina zida u metrima El: krutost zida u Nm 2 M: ukupna masa po jedinici dužine, u odnosu na posmatrani montažni deo, izražena kao kg/m 2 Teška vrata Ne postoje posebni zahtevi u normativima i pravilnicima. STRANA 24 SISTEMI GIPS-KARTON 2010

25 PLAFONI Vetar U prostorijama nulte, slabe ili srednje propustljivosti: P = 10 kg/m2, uključujući izolaciju. Deformisanje metalnih struktura i ploča Metalna struktura plafona uglavnom omogućava aposrpciju normalno predvidljivih deformacija ploča. I pored toga, preporučujemo da se ograniči strela strukturnih radova naših plafona, kada se pregradni zidovi završavaju ispod plafona. Za plafone velikih dimenzija gradnja treba da bude prekinuta spojnicom približno na svakih 15 m. Diletaciona spojnica potrebna je u slučaju: promene nosećeg smera strukture nosača plafona diletaciona spojnica noseće konstrukcije MOMENTI SAVIJANJA M = G x d G = težina ovešenog opterećenja ( kg ili dan) d = rastojanje od težišta opterećenja do pregradnog zida (m) Ako je M> 30 kgm, obratite se našim tehničkim službama radi izrade posebne studije. PERMEABILNOST FASADE Permeabilnost zida jednaka je odnosu ukupne površine koje se mogu otvoriti i ukupne površine. μ = (S2 + S3) /So = (c * e + a * d)/ (H * B) S0 = H x B: uzkupna površina fasade S1 = b x e: površina fiksnih prozora (bez značaja) S2 = c x e: površina mobilnih prozora S3 = a x d: površina vrata sa 2 krila EFEKTI DEFORMISANJA MEĐUSPRATNIH PLOČA NA PREGRADNE ZIDOVE Zidovi NIDAsystem nisu noseći zidovi, tako da je zabranjeno njihovo opterećivanje (opterećenje sopstvena težina + opterećenja prikazana na ranijim stranicama) Opterećivanje zidova U pojedinim slučajevima pomeranje međuspratnih konstrukcija može izazvati neželjeno opterećenje zidova. Ugaone deformacije Deformisanje međuspratnih konstrukcija i nosača mogu ponekad dovesti do ugaonih deformacija zidova (naročito u slučaju zgrada drvene strukture, gde je drvo slabog kvaliteta) Povlačenje zidova Kada strela savijanja (deformacija) donje međuspratne konstrukcije pređe strelu savijanja gornje međuspratne konstrukcije: ovo može dovesti do povlačenja zidova. U ovom slučaju treba ugraditi elemente za ukrućenje ili uređaj za kompenzovanje dilatacije kroz dimenzionirano proklizavanje. Definicija aktivne strele savijanja Radi se o savijanju međuspratne konstrukcije nakon izgradnje zidova ili postavljanja podnih pločica. Proračun strele savijanja ne uzima u obzir trenutne deformacije ploče pod delovanjem vlastite težine. Proračun treba da vodi računa o sledećim efektima: različite deformacije ( naročito pomeranja) svih opterećenja na dugi rok (sopstvena težina ploče, stalnih opterećenja, efekti povlačenja, prednaprezanje itd.) trenutne deformacije svih opterećenja na duži rok koje deluju na zidove (ili pod) primeri: podne keramičke pločice postavljene nakon montiranja zidova. trenutne deformacije izazvane promenljivim oprterećenjima (naročito klimatskim i eksploatacionim) SISTEMI GIPS-KARTON STRANA 25

26 Zidovi NIDAsystem Zidovi NIDAsystem STRANA 26 SISTEMI GIPS-KARTON 2010

27 Zidovi Pregradni zidovi tip D Jednostruko obloženi 28 Detalji montaže 30 Pregradni zidovi tip D Dvostruko obloženi 32 Detalji montaže 34 Pregradni zidovi tip D Trostruko obloženi 36 Detalji montaže 38 Pregradni zidovi tip S 40 Pregradni zidovi velike visine tip S 42 Bioskopski zidovi tip SLA 44 Protivprovalni zidovi DÉFI 46 Zidovi za radiologiju RX 47 Konturni zidovi 48 Izvođenje Montaža 50 Vlažne prostorije SISTEMI GIPS-KARTON STRANA 27

28 Zidovi NIDAsystem JEDNOSTRUKO OBLOŽENI ZIDOVI ŠEMA Pregradni zidovi tip D debljina 75, 80, 100, 105, 124, 130 mm konstruišu se povezivanjem dve ploče NIDA pomoću šrafova za metanu podkonstrukciju. Upotrebom Nida Acustic ploče povećava se zvučna izolacija za 4 db u odnosu na standardne ploče iste debljine. + 4 db Ploča NIDA Spoj trakom i gipsom za spojeve NIDA profesional (fresh) Metalni profil NIDAmetal (UW) Metalni profil NIDAmetal (CW) Šraf NIDAsystem AF212 Eventualno izolacioni materijal Zaptivanje Rw + C 41 db - 7 (primenjuje se na završenu ploču) Lepljiva polipropilenska traka NIDAsystem Tehnički prikaz Vlažne prostorije Otpornost na vatru max 120 D75/50 - D80/50 D100/75 - D105/75 D125/100 - D130/100 OBLAST PRIMENE: Izgradnja novih objekata i renoviranja Stambeni prostor Kancelarije Podela enetrijera na hotelske i bolničke sobe Radovi u vlažnim prostorijama sa pločama NIDAhydro i NIDAwab (vidi vlažne prostorije str. 54). SPECIFIČNE PREDNOSTI Savršeno prilagođavanje prilikom renoviranja i unutrašnjeg uređenja Širok spektar mehaničkih, akustičnih, toplotnih i protivpožarnih svojstava Kompatibiilnost proizvoda i tehnologije sa oblaganjem i plafonima NIDAsystem. Građevinski međuprostori od 49 mm do 99 mm, što omogućava postavljanje izolacionog materijala, cevi, kanalizacije itd. Ušteda na troškovima noseće konstrukcije zbog smanjene težine po kvadratnom metru. STRANA 28 SISTEMI GIPS-KARTON 2010

29 Pregradni zid tip D karakteristike Tip sistema Tip profila mm D75/50 50 D100/75 75 D125/ D80/50 50 D105/75 75 D130/ D86/50 50 Osovinski razmak cm Maks. visina Jednostruka montaža Dvostruka montaža 60 3,1 3,5 40 3, ,1 4, ,8 5,4 60 5,15 5,9 40 5,9 6,7 60 3,2 3,6 40 3,65 4,1 60 4,25 4,8 40 4,9 5,5 60 5,25 5, ,8 60 3,3 3, ,75 4,4 Broj i tip ploča NIDA Izolacioni indeks R w + c(db) bez izolacije sa izolacijom Otpornost na vatru El 2 x 12, x 12, x 12, x x x x Debljina lima 0,6 mm Mineralna vuna 50 mm, 40 kg/m3 Staklena vuna 50 mm * Preporučujemo popunjavanje konstruktivnih praznina mineralnom vunom PROSEČNA POTROŠNJA PO m 2 ZIDA Određene za visinu prostorije od 2,5 m, uključujući otvore Koeficijent rastura materijala nije uključen u proračunsku tabelu. Njega utvrđuje izvođač radova u zavisnosti od uslova rada. sa sa Elementi KOLIČINE Jednostruka montaža Dvostruka montaža = 60 cm = 40 cm = 60 cm = 40 cm Ploča NIDA 2,00 m 2 2,00 m 2 2,00 m 2 2,00 m 2 Metalni profil NIDAmetal (UW) Metalni profil NIDAmetal (CW) Šrafovi NIDAsystem AF 212x25 (12,5) AF 212x35 (15) 0,70 m 0,70 m 0,70 m 0,70 m 2,00 m 3,00 m 3,80 m 5,50 m 25 kom 30 kom 35 kom 45 kom Šrafovi AP 421x9,5 2 kom 3 kom 6 kom 8 kom Ispunjivač spojeva NIDA profesional 0,50 kg. 0,50 kg. 0,50 kg. 0,50 kg. Traka za spojeve 2 m 2 m 2 m 2 m NIDABoardfix* 0,10 kg. 0,10 kg. 0,10 kg. 0,10 kg. Toplotna izolacija (opciono) 1,00 m 2 1,00 m 2 1,00 m 2 1,00 m 2 NE ZABORAVITE Nosači za viseće sanitarne elemente (po potrebi nosači za kanalizacione instalacije) Zaptivne trake ili ugaoni elementi od metala kod učvršćivanja za spoljašnju konstrukciju Učvršćivanje profila za međuspratnu konstrukciju i za plafon (upucavanjem, zakivanjem ili učvršći vanjem tiplovima, šrafovima, lepljenjem) Na vlažnim mestima koriste se specijalne ploče otporne na vlagu i izoluju se u osnovi (vidi vlažne prostorije str. 54) Montirajte ojačanja za teška vrata i prozore Po potrebi, postaviti elastične spojeve između profila i konstrukcije. * Za lepljenje žljebova zida od cigle, za popravke i punjenje fuga do 3 mm 2010 SISTEMI GIPS-KARTON STRANA 29

30 Zidovi NIDAsystem DETALJI MONTIRANJA ispunjivač spojeva papirna traka profil CW Gips-kartonska ploča Lafarge profil (UW) samourezujući šraf AF212 samourezujući šraf AF212 profil CW Gips-kartonska ploča Lafarge profil CW Šraf sa tiplom traka za zaptivanje Kruti spoj za betonskim zidom Spoj ploča. Izmeštanje spoja na suprotnim stranama profil za zaštitu ugla samourezujući šraf AF212 profil CW profil CW profil (UW) Silikonska traka Gips-kartonska ploča Lafarge samourezujući šraf AF212 traka za zaptivanje Šraf sa tiplom samourezujući šraf AF212 ispunjivač spojeva armirana papirna traka profil CW Gips-kartonska ploča Lafarge Ugaoni spoj Spoj na betonskoj ploči profil CW Gips-kartonska ploča Lafarge profil (UW) traka za zaptivanje Silikonska traka Šraf sa tiplom papirna traka Šraf sa tiplom ispunjivač spojeva traka za zaptivanje samourezujući šraf AF212 Gips-kartonska ploča Lafarge profil (UW) profil CW Spoj na betonskoj ploči Kruti spoj sa betonskom međuspratnom konstrukcijom STRANA 30 SISTEMI GIPS-KARTON 2010

31 DETALJI MONTIRANJA ispunjivač spojeva traka za zaptivanje profil CW Gips-kartonska ploča Lafarge samourezujući šraf AF212 papirna traka profil CW ispunjivač spojeva Gips-kartonska ploča Lafarge armirana papirna traka profil CW T spoj sa prorezom u oblogi Spoj sa betonskom međuspratnom konstrukcijom kroz prekinuti spušteni plafon od gips kartonskih ploča samourezujući šraf AF212 profil CW profil CW samourezujući šraf AF212 profil CW Gips-kartonska ploča Lafarge profil za zaštitu ugla Ukoliko dužina zida prelazi 15 m, postavjaju se dilatacione fuge na rastojanjima od najviše 10 m Klizni spoj Šraf sa tiplom profil za zaštitu ugla traka za zaptivanje samourezujući šraf AF212 Lajsna od gips-kartona profil (UW) Gips-kartonska ploča Lafarge profil CW Klizni spoj Postavljanje ploča Vertikalno postavljanje ploča * Horizontalne fuge susednih ploča treba pomeriti za najmanje 400 mm da bi se izbeglo stvaranje ukrštenih fuga SISTEMI GIPS-KARTON STRANA 31

32 Zidovi NIDAsystem DVOSTRUKO OBLOŽENI ZIDOVI ŠEMA NIDA system Pregradni zidovi tip D debljina 100, 110, 125, 135, 150 i 160 mm montiraju se povezivanjem četiri ploče NIDA pomoću šrafova za metanu podkonstrukciju. Upotrebom Nida Acustic ploče povećava se zvučna izolacija za 4 db u odnosu na standardne ploče iste debljine. + 4 db Ploča NIDA Spoj trakom i gispom za spojeve NIDA profesional Metalni profil NIDAmetal (UW) Metalni profil NIDAmetal (CW) Šraf NIDAsystem AF212 Eventualno izolacioni materijal Zaptivanje R w + C 41 db (primenjuje se na završnu ploču) Lepljiva polipropilenska traka NIDAsystem Tehnički prikaz Vlažne prostorije Otpornost na vatru max 240 D100/50 D110/50 D125/75 - D135/75 D150/100 - D160/100 OBLAST PRIMENE: Izgradnja novih objekata i renoviranja Bolnice i škole Hoteli (soba/soba, soba/komunikacija) Industrijski i poslovni prostori Stambeni prostor Kancelarije Radovi u vlažnim prostorijama sa pločama NIDAhydro (vidi vlažni prostori str. 54) SPECIFIČNE PREDNOSTI Savršeno prilagođavanje prilikom renoviranja i unutrašnjeg uređenja Građevinski međuprostori od 49 mm do 99 mm, što omogućava postavljanje izolacionog materijala, cevi, kanalizacije itd. Višeslojno oblaganje daje dobra mehanička, akustička, toplotna i protivpožarna svojstva Kompatibiilnost proizvoda i tehnologije sa oblaganjem, zidovima i plafonima NIDAsystem. Ušteda na troškovima noseće konstrukcije zbog smanjene težine po kvadratnom metru. STRANA 32 SISTEMI GIPS-KARTON 2010

33 Pregradni zidovi tip D KARAKTERISTIKE Tip sistema Tip profila mm D100/50 50 D125/75 75 D150/ D110/50 50 D135/75 75 D160/ D147/75 75 Osovinski razmak cm Maks. visina Jednostruka montaža Dvostruka montaža 60 3,3 3,7 40 3,8 4,2 60 4,4 4, ,6 60 5, ,15 6,9 60 3,6 3,9 40 4,1 4,5 60 4,6 5,1 40 5,3 5,8 60 5,6 6,2 40 6,4 7, ,7 40 5,8 6,5 Broj i tip ploča NIDA Debljina lima 0,6 mm Upotreba ploča PregyFEU MO povećava otpornost na vatru do 240 minuta * Preporučujemo popunjavanje građevinskih praznina mineralnom vunom Izolacioni indeks R w + c(db) bez izolacije sa izolacijom Otpornost na vatru El 4 x 12, x 12, x 12, x x x x sa Staklena vuna 50 mm sa PROSEČNA POTROŠNJA PO m2 ZIDA Određena za visinu prostorije od 2,5 m, uključujući otvore Koeficijent rastura materijala nije uključen u proračunsku tabelu. Njega utvrđuje izvođač radova u zavisnosti od uslova rada. KOLIČINE Elementi Jednostruka montaža Dvostruka montaža NE ZABORAVITE = 60 cm = 40 cm = 60 cm = 40 cm Ploča NIDA 4,00 m 2 4,00 m 2 4,00 m 2 4,00 m 2 Metalni profil NIDAmetal (UW) 0,70 m 0,70 m 0,70 m 0,70 m Metalni profil NIDAmetal (CW) 2,00 m 3,00 m 3,80 m 5,50 m Šrafovi NIDAsystem AF 212x25 (1) 6 kom 8 kom 6 kom 8 kom Šrafovi AF 212x45 (2) 25 kom 30 kom 35 kom 45 kom Šrafovi AP 421x9,5 2 kom 3 kom 6 kom 8 kom Ispunjivač spojeva NIDA profesional 0,80 kg 0,80 kg 0,80 kg 0,80 kg Traka za spojeve 2 m 2 m 2 m 2 m NIDABoardfix* 0,10kg 0,10kg 0,10kg 0,10kg Izolacioni (opciono) 1,00 m 2 1,00 m 2 1,00 m 2 1,00 m 2 ((1) Za učvršćivanje prvog sloja na metalnu podkonstrukciju (2) Za učvršćivanje drugog sloja na metalnu podkonstrukciju Nosači za viseće sanitarne elemente (po potrebi nosači za kanalizacione instalacije) Zaptivne trake ili ugaoni elementi od metala kod učvršćivanja za spoljašnju konstrukciju Učvršćivanje profila za međuspratnu konstrukciju i za plafon (upucavanjem, zakivanjem ili učvršćivanjem tiplovima, šrafovima, lepljenjem) Na vlažnim mestima se koriste ploče NIDAhydro koje se izoluju u osnovi (vidi vlažni prostori, str. 54) Montirajte ojačanja za teška vrata i prozore Po potrebi, postaviti elastične spojeve između profila i konstrukcije * Za ispunu žljebova zida od cigle, za popravke i punjenje fuga do 3 mm 2010 SISTEMI GIPS-KARTON STRANA 33

34 Zidovi NIDAsystem DETALJI MONTIRANJA papirna traka ispunjivač spojeva profil CW Gips-kartonska ploča Lafarge samourezujući šraf AF212 Šraf sa tiplom samourezujući šraf AF212 profil (CW) 60 cm (40/30 cm) Gips-kartonska ploča Lafarge profil (CW) traka za zaptivanje Kruti spoj za betonskim zidom Spoj ploča. Izmeštanje spoja na suprotnim stranama profil za zaštitu ugla samourezujući šraf AF212 profil CW profil (CW) profil (UW) ispunjivač spojeva Gips-kartonska ploča Lafarge samourezujući šraf AF212 traka za zaptivanje Šraf sa tiplom spunjivač spojeva armirana papirna traka profil CW Gips-kartonska ploča Lafarge Ugaoni spoj Spoj na betonskoj ploči Gips-kartonska ploča Lafarge profil (CW) samourezujući šraf AF212 traka za zaptivanje Šraf sa tiplom profil (UW) ispunjivač spojeva Šraf sa tiplom traka za zaptivanje samourezujući šraf AF212 armirana papirna traka ispunjivač spojeva profil (UW) Gips-kartonska ploča Lafarge profil (CW) Spoj na betonskoj ploči Kruti spoj sa betonskom međuspratnom konstrukcijom STRANA 34 SISTEMI GIPS-KARTON 2010

35 DETALJI MONTIRANJA ispunjivač spojeva traka za zaptivanje profil (CW) Gips-kartonska ploča Lafarge samourezujući šraf AF212 papirna traka profil (CW) ispunjivač spojeva Gips-kartonska ploča Lafarge armirana papirna traka profil (CW) T spoj zidova Spoj sa betonskom međuspratnom konstrukcijom kroz prekinuti spušteni plafon od gips kartonskih ploča papirna traka ispunjivač spojeva traka za zaptivanje profil (UW) Gips-kartonska ploča Lafarge profil (UW) samourezujući šraf AF212 profil za zaštitu ugla Tipl Klizni spoj profil za zaštitu ugla Šraf sa tiplom traka za zaptivanje samourezujući šraf AF212 Gips-kartonska ploča Lafarge Klizni spoj sa zaštitom od vatre Gips-kartonska ploča Lafarge Lajsna od gipskartona profil (UW) profil (CW) Vertikalno postavljanje ploča *Horizontalne i vertikalne fuge se ostavljaju naizmenično da bi se izbeglo njihovo preklapanje u slučaju višestrukih obloga Postavljanje ploča 2010 SISTEMI GIPS-KARTON STRANA 35

36 Zidovi NIDAsystem TROSTRUKO OBLOŽENI ZIDOVI ŠEMA Zidovi tip D debljina 125, 140, 150, 165, 175 i 190 mm montiraju se povezivanjem šest ploča NIDA pomoću šrafova za metanu podkonstrukciju. Upotrebom Nida Acustic ploče povećava se zvučna izolacija za 4 db u odnosu na standardne ploče iste debljine. + 4 db Ploča NIDA Spoj trakom i gispom za spojeve NIDA profesional Metalni profil NIDAmetal (UW) Metalni profil NIDAmetal (CW) Šraf NIDAsystem AF212 Eventualno izolacioni materijal Zaptivanje R w + C 41 db (primenjuje se na završnu ploču) Lepljiva polipropilenska traka NIDAsystem Tehnički prikaz Vlažne prostorije Otpornost na vatru max 240 D125/50 D140/50 D150/75 - D165/75 D175/100 - D190/100 OBLAST PRIMENE: Izgradnja novih objekata i renoviranja Bolnice i škole Hoteli (soba/soba, soba/komunikacija) Industrijski i poslovni prostori Stambeni prostor Kancelarije Radovi u vlažnim prostorijama sa pločama NIDAhydro (vidi vlažni prostori str. 54). SPECIFIČNE PREDNOSTI Savršeno prilagođavanje prilikom renoviranja i unutrašnjeg uređenja Građevinski međuprostori od 49 mm do 99 mm, što omogućava postavljanje izolacionog materijala, cevi, kanalizacije itd. Višeslojno oblaganje daje dobra mehanička, akustička, toplotna i protivpožarna svojstva Kompatibiilnost proizvoda i tehnologije sa oblaganjem, zidovima i plafonima NIDAsystem. Ušteda na troškovima noseće konstrukcije zbog smanjene težine po kvadratnom metru. STRANA 36 SISTEMI GIPS-KARTON 2010

37 Pregradni zidovi tip D KARAKTERISTIKE Tip sistema Tip profila mm Osovinski razmak cm Maks. visina Jednostruka montaža Dvostruka montaža Broj i tip ploča NIDA Izolacioni indeks R w + c(db) bez izolacije sa izolacijom Otpornost na vatru El sa sa D125/50 50 D150/75 75 D175/ D140/50 50 D165/75 75 D190/ ,65 3, ,15 4,5 60 4,65 5,1 40 5,3 5, ,65 6, ,45 7, ,1 4, , ,1 5,5 40 5,85 6,3 60 6,05 6,6 40 6,95 7,55 Debljina lima 0,6 mm Upotreba ploča PregyFEU MO povećava otpornost na vatru do 240 minuta * Preporučujemo popunjavanje građevinskih praznina mineralnom vunom PROSEČNA POTROŠNJA PO m 2 ZIDA 6 x 12, x 12, x 12, x x x Mineralna vuna 50 mm, 40Kg/m 3 Staklena vuna 50 mm Određena za visinu prostorije od 2,5 m, uključujući otvore Koeficijent rastura materijala nije uključen u proračunsku tabelu. Njega utvrđuje izvođač radova u zavisnosti od uslova rada. Elementi Jednostruka montaža KOLIČINE Dvostruka montaža = 60 cm = 40 cm = 60 cm = 40 cm Ploča NIDA 6,00 m 2 6,00 m 2 6,00 m 2 6,00 m 2 Metalni profil NIDAmetal (UW) 0,70 m 0,70 m 0,70 m 0,70 m Metalni profil NIDAmetal (CW) 2,00 m 3,00 m 3,80 m 5,50 m Šrafovi NIDAsystem AF 212x25 (1) 6 kom 8 kom 6 kom 8 kom Šrafovi NIDAsystem AF 212x45 (2) 6 kom 8 kom 6 kom 8 kom Šrafovi NIDAsystem AF 212x55 (3) 25 kom 30 kom 35 kom 45 kom Šrafovi AP 421x9,5 2 kom 3 kom 6 kom 8 kom Ispunjivač spojeva NIDA profesional 0,80 kg 0,80 kg 0,80 kg 0,80 kg Traka za spojeve 2 m 2 m 2 m 2 m NIDABoardfix* 0,10 kg 0,10 kg 0,10 kg 0,10 kg Toplotna izolacija (opciono) 1,00 m 2 1,00 m 2 1,00 m 2 1,00 m 2 (1) Za učvršćivanje prvog sloja na metalnu podkonstrukciju (2) Za učvršćivanje drugog sloja na metalnu podkonstrukciju (3) Za učvršćivanje trećeg sloja na metalnu podkonstrukciju * Za ispunu žljebova zida od cigle, za popravke i punjenje fuga do 3 mm NE ZABORAVITE Nosači za viseće sanitarne elemente (po potrebi nosači za kanalizacione instalacije) Zaptivne trake ili ugaoni elementi od metala kod učvršćivanja za spoljašnju konstrukciju Učvršćivanje profila za međuspratnu konstrukciju i za plafon (upucavanjem, zakivanjem ili učvršćivanjem tiplovima, šrafovima, lepljenjem) Na vlažnim mestima se koriste ploče NIDAhydro koje se izoluju u osnovi (vidi vlažni prostori, str. 54) Montirajte ojačanja za teška vrata i prozore Po potrebi, postaviti elastične spojeve između profila i konstrukcije 2010 SISTEMI GIPS-KARTON STRANA 37

38 Zidovi NIDAsystem DETALJI MONTIRANJA armirana papirna traka ispunjivač spojeva profil (CW) Gips-kartonska ploča Lafarge samourezujući šraf AF212 profil (CW) Gips-kartonska ploča Lafarge profil (CW) samourezujući šraf AF212 Šraf sa tiplom traka za zaptivanje Kruti spoj za betonskim zidom Spoj ploča. Izmeštanje spoja na suprotnim stranama profil za zaštitu ugla samourezujući šraf AF212 profil (CW) profil (CW) profil (UW) ispunjivač spojeva Gips-kartonska ploča Lafarge samourezujući šraf AF212 traka za zaptivanje Šraf sa tiplom ispunjivač spojeva papirna traka profil (CW) Gips-kartonska ploča Lafarge Ugaoni spoj Spoj na betonskoj ploči Gips-kartonska ploča Lafarge profil (CW) samourezujući šraf AF212 traka za zaptivanje Šraf sa tiplom profil (UW) ispunjivač spojeva Šraf sa tiplom traka za zaptivanje samourezujući šraf AF212 armirana papirna traka ispunjivač spojeva profil (UW) Gips-kartonska ploča Lafarge profil (CW) Spoj na betonskoj ploči Kruti spoj sa betonskom međuspratnom konstrukcijom STRANA 38 SISTEMI GIPS-KARTON 2010

39 DETALJI MONTIRANJA ispunjivač spojeva traka za zaptivanje profil (CW) Gips-kartonska ploča Lafarge samourezujući šraf AF212 papirna traka profil (CW) ispunjivač spojeva Gips-kartonska ploča Lafarge armirana papirna traka profil (CW) T spoj zidova Spoj sa betonskom međuspratnom konstrukcijom kroz prekinuti spušteni plafon od gips kartonskih ploča papirna traka ispunjivač spojeva traka za zaptivanje profil (UW) Gips-kartonska ploča Lafarge profil (UW) samourezujući šraf AF212 profil za zaštitu ugla Šraf sa tiplom Klizni spoj profil za zaštitu ugla Šraf sa tiplom traka za zaptivanje samourezujući šraf AF212 Gips-kartonska ploča Lafarge Klizni spoj Gips-kartonska ploča Lafarge Lajsna od gipskartona profil (UW) profil (CW) Vertikalno postavljanje ploča * Horizontalne fuge susednih ploča treba pomeriti za najmanje 400 mm da bi se izbeglo stvaranje ukrštenih fuga. Postavljanje ploča 2010 SISTEMI GIPS-KARTON STRANA 39

40 Zidovi NIDAsystem IZUZETNA AKUSTIČKA SVOJSTVA ŠEMA Pregradni zidovi tip S, izuzetnih akustičkih osobina, debljina od 160 do 300 mm montiraju se povezivanjem dva nezavisna poluzida koji razdvajaju građevinski međuprostor napunjen izolacijom od mineralne vune. Svaki poluzid sastoji se od metalne podkonstrukcije i dve ili tri ploče NIDA učvršćene šrafovima sa iste strane. + 4 db Ploča NIDA Spoj trakom i gispom za spojeve NIDA profesional Metalni profil NIDAmetal (UW) Metalni profil NIDAmetal (CW) Šraf NIDAsystem AF212 Mineralna vuna Zaptivanje (primenjuje se na završnu ploču) Lepljiva polipropilenska traka NIDAsystem OBLAST PRIMENE: Izgradnja novih objekata i renoviranja Stanovi zidovi za razdvajanje dva stana Hoteli i stanovi (soba/soba, soba/komunikacija) Sale za predstave, sastanke, bioskopske sale, muzičke škole, studiji za snimanje zvuka Radovi u vlažnim prostorijama sa pločama NIDAhydro (vidi vlažni prostori str. 54) Korišćenjem NIDA acustic smanjuje se prenošenje buke do 4 dbu poređenju sa standardnim pločama iste debljine. Tehnički prikaz Vlažne prostorije Otpornost na vatru max 240 S160-S300 SPECIFIČNE PREDNOSTI Savršeno prilagođavanje prilikom renoviranja i unutrašnjeg uređenja Ušteda na troškovima noseće konstrukcije zbog smanjene težine po kvadratnom metru. Integrisano povezivanje struktura od metala, betona ili drveta i njihovo oblaganje što dovodi do protivpožarne zaštite Zamena teških pregradnih zidova koji nemaju noseću funkciju zidovima u sistemu suve gradnje, ekonomične i brze izrade. Kompatibiilnost proizvoda i tehnologije sa oblaganjem, zidovima i plafonima NIDAsystem. STRANA 40 SISTEMI GIPS-KARTON 2010

41 Pregradni zidovi tip S KARAKTERISTIKE Tip sistema S160 S170 S180 S160 S170 S180 Tip profila mm Osovinski razmak cm Maks. visina Jednostruka montaža Dvostruka montaža Broj i tip ploča NIDA ,95 4 x 12, ,15 3,7 4 x 12,5 Izolacioni indeks R w + c(db) Otpornost na vatru El sa sa S ,7 4,4 4 x 12, S ,95 5 x 12,5 S (Dn TA) S ,15 3,7 5 x 12,5 S (Dn TA) S ,7 4,4 5 x 12,5 70 (Dn TA) S175 S195 S205 S175 S195 S ,3 6 x 12, ,5 4,2 5 x 12, S ,15 4,9 5 x 12, Debljina lima 0,6 mm Upotreba ploča PregyFEU MO povećava otpornost na vatru do 240 minuta Mineralna vuna 50 mm * Preporučujemo popunjavanje građevinskih praznina mineralnom vunom PROSEČNA POTROŠNJA PO m 2 ZIDA Određena za visinu prostorije od 2,5 m, uključujući otvore Koeficijent rastura materijala nije uključen u proračunsku tabelu. Njega utvrđuje izvođač radova u zavisnosti od uslova rada. Elementi KOLIČINE 4 ploče 5 ploča Osovinski razmak 60 cm Osovinski razmak 60 cm Jednostruko Dvostruko Jednostruko Dvostruko Ploča NIDA 4,00 m 2 4,00 m 2 5,00 m 2 5,00 m 2 Metalni profil NIDAmetal (UW) 1,40 m 1,40 m 1,40 m 1,40 m Metalni profil NIDAmetal (CW) 3,80 m 7,00 m 3,80 m 7,00 m Šrafovi NIDAsystem AF 212x25 (1) 6 kom. 6 kom. 6 kom. 6 kom. Šrafovi NIDAsystem AF 212x45 (2) 25 kom. 25 kom. 15 kom. 20 kom. Šrafovi NIDAsystem AF 212x55 (3) kom. 17 kom. Šrafovi AP 421x9,5 3 kom. 12 kom. 3 kom. 12 kom. Mineralna vuna/sloj 1,00 m 2 1,00 m 2 1,00 m 2 1,00 m 2 Ispunjivač spojeva NIDA profesional 0,80 kg 0,80 kg 0,80 kg 1,00 kg Traka za spojeve 3 m 3 m 3 m 3 m NIDABoardfix* 0,10 kg 0,10 kg 0,10 kg 0,10 kg Izolaciona polipropilenska traka 1,40 m 1,40 m 1,40 m 1,40 m (1) Za učvršćivanje prvog sloja na metalnu podkonstrukciju (2) Za učvršćivanje drugog sloja na metalnu podkonstrukciju (3) Za učvršćivanje trećeg sloja na metalnu podkonstrukciju * Za ispunu žljebova zida od cigle, za popravke i punjenje fuga do 3 mm NE ZABORAVITE Na vlažnim mestima se koriste ploče NIDAhydro koje se izoluju u osnovi (vidi vlažni prostori, str. 54) Zaptivne trake ili ugaoni elementi od metala kod učvršćivanja za spoljašnju konstrukciju Nosači za viseće sanitarne elemente Elastični spojevi između profila i konstrukcije u zavisnoszi od diletacije konstrukcije Profili za povezivanje sa kanalima Zaptivanje u osnovi zida 2010 SISTEMI GIPS-KARTON STRANA 41

42 Zidovi NIDAsystem ZIDOVI VELIKE VISINE ŠEMA Akustički zidovi velike visine, debljine između 170 i 300 mm ili više, koji se sastoje od dva simetrična poluzida povezanih međusobno trakama NIDA gips-kartona. Svaki poluzid sastoji se od metalne podkonstrukcije i dve ili tri ploče NIDA učvršćene šrafovima sa iste strane. + 4 db Ploča NIDA Spoj trakom i gispom za spojeve NIDA profesional Metalni profil NIDAmetal (UW) Metalni profil NIDAmetal (CW) Šraf NIDAsystem AF212 Mineralna vuna Zaptivanje (primenjuje se na završnu ploču) Lepljiva polipropilenska traka Traka za povezivanje od NIDA ploče visine 30 cm na maksimalnim rastojanjima od 2 m OBLAST PRIMENE: Izgradnja novih objekata i renoviranja Industrijske građevine i razne delatnosti Skladišta Trgovinski centri Radovi u vlažnim prostorijama sa pločama NIDAhydro i NIDAwab (vidi vlažne prostorije str. 54). Tehnički prikaz Vlažne prostorije Otpornost na vatru max 240 SL170-SL200 SL240-SL300 SPECIFIČNE PREDNOSTI Ekonomična rešenja za zidove visine između 5 i 11,60 m (za veće visine pogledat zidove NIDAsystem SLA). Savršeno prilagođavanje prilikom renoviranja i unutrašnjeg uređenja Integrisanje metalnih, drvenih i betonskih struktura Protivpožarna zaštita obloženih konstruktivnih elemenata Jednostavna montaža (smanjena težina). Sloboda u arhtitektonskom oblikovanju STRANA 42 SISTEMI GIPS-KARTON 2010

43 Pregradni zid tip SL KARAKTERISTIKE Tip sistema mm Osovinski razmak cm Konfiguracija konstrukcije Jednostruka Dvostruka Broj i tip ploča NIDA P 10 (dan/ m 2 ) Maksimalna visina P 15 (dan/ m 2 ) P 20 (dan/ m 2 ) Izolacioni indeks R W +C(dB) sa mineralnom vunom 2x50mm Otpornost na vatru El SL 190/ X2-4 x 12,5 6,2 5,6 5, SL 240/ X2-4 x 12,5 7,1 6, x 15 7,2 6,5 6, SL 300/ X2-4 x 12,5 9,75 8,8 8, x 15 10,05 9,05 8, SL 190/ X2 4 x 12,5 7,4 6,65 6, SL 240/ X2 4 x 12,5 8,45 7,65 7, x 15 8,55 7,75 7, SL 300/ X2 4 x 12,5 11,6 10,5 9, x 15 11,95 10,8 10, Debljina lima 0,6 mm Upotreba ploča PregyFEU MO povećava otpornost na vatru do 240 minuta Mineralna vuna 50 mm * Spojni komadi za povezivanje visine 30 cm postavljaju se na rastojanju od 1m. Da bi se postiglo bolje ukrućenje sistema, preporučuje se montiranje profila na poleđini spojnih komada. sa sa PROSEČNA POTROŠNJA PO m 2 ZIDA Određena za visinu prostorije od 2,5 m, uključujući otvore Koeficijent rastura materijala nije uključen u proračunsku tabelu. Njega utvrđuje izvođač radova u zavisnosti od uslova rada. ELEMENTI Jednostruka montaža = 60 KOLIČINE Dvostruka montaža = 60 Ploča NIDA 4,00 m 2 4,00 m 2 Traka od ploče Zavisno od debljine zida Metalni profil NIDAmetal (UW) 0,60 m 0,60 m Metalni profil NIDAmetal (CW) 3,80 m 7 m Šrafovi NIDAsystem AF 212x25 (1)) 6 kom 6 kom Šrafovi NIDAsystem AF 212x45 (2) Šrafovi NIDAsystem AP 421x9,5 Ispunjivač spojeva NIDA profesional 25 kom 35 kom 3 kom 12 kom 0,80 kg 0,80 kg NE ZABORAVITE Na vlažnim mestima koriste se specijalne ploče otporne na vlagu i izoluju se u osnovi (vidi vlažne prostorije str. 54) Učvršćivnje profila za međuspratnu ploču (upucavanje, zakivanje, ušrafljivanje, lepljenje) Zaptivne trake ili ugaoni elementi od metala kod učvršćivanja spoljašnjih uglova profil (CW) Gips-kartonska ploča Lafarge samourezujući šraf AF212 Traka od gipskartonske ploče Traka za spojeve 2 m 2 m NIDABoardfix* 0,10 kg 0,10 kg Toplotna izolacija (opciono) 2,00 m 2 2,00 m 2 (1) Za učvršćivanje prvog sloja na metalnu podkonstrukciju (2) Za učvršćivanje drugog sloja na metalnu podkonstrukciju * Za ispunu žljebova zida od cigle, za popravke i punjenje fuga do 3 mm 2010 SISTEMI GIPS-KARTON STRANA 43

44 Zidovi NIDAsystem ZIDOVI ZA BIOSKOPSKE SALE ŠEMA Zidovi veoma dobrih akustičkih svojstava i velikih visina, debljina između mm ili i više, koji se sastoje od dva simetrična poluzida povezanih međusobno specijalnim vezama protiv vibracija PHONI SL. Svaki poluzid sastoji se od metalne podkonstrukcije i najmanje dve ili tri ploče NIDA učvršćene šrafovima sa iste strane. Ploča NIDA Spoj trakom i gispom za spojeve NIDA profesional Metalni profil NIDAmetal (UW) Metalni profil NIDAmetal (CW) Šraf NIDAsystem AF212 Veza PHONY SL Zaptivanje (primenjuje se na završnu ploču) Lepljiva polipropilenska traka NIDAsystem OBLAST PRIMENE: Izolacioni materijal Izgradnja novih objekata i renoviranja Kompleksi i bioskopi Sale za predstave, pozorišta, audicije Studiji za snimanje TV, radio Trgovinski centri Zgrade sa duplex aprtamanima U vlažnim prostorima (ploče NIDAhydro) SPECIFIČNE PREDNOSTI Tehnički prikaz Otpornost na vatru max 240 Preporučuje se za bioscope, sale i td. SLA 260-SLA330 SL240-SL500 Ekonomičnost i kvalitet tehničkog rešenja su potrvđeni laboratorijskim ispitivanjima Opšta zvučna izolacija na licu mesta od 78 db i veća od 53 db na 125 Hz. Akustička efikasnost antivibracione veze PHONY SK jednaka je potpunoj apsorpciji. Integrisanje metalnih struktura Protivpožarna zaštita obloženih konstruktivnih elemenata Jednostavna i brza montaža (smanjena težina). Kompatibilnost i dopunjavanje sa oblaganjima NIDAsystem SLA. STRANA 44 SISTEMI GIPS-KARTON 2010

45 Pregradni zidovi tip SL KARAKTERISTIKE Tip sistema Tip profila mm Osovinski razmak rastojanje cm Razmak veza PHONY (m) Broj i tip ploča NIDA strana 1 Broj i tip ploča NIDA strana 2 Maksimalna visina (m) P=10 (dan/m 2 ) P=15 (dan/m 2 ) P=20 (dan/m 2 ) Opšta akustička zaštita DnTA Indeks akustičke izolacije RW+ C(dB) Otpornost na vatru EI SLA 330 SLA 420 SLA x12,5 2x12, x15 3x x15 3x Debljina lima 0,6 mm Upotreba ploča PregyFEU MO povećava otpornost na vatru do 240 minuta * Veznici PHONI SL se postavljaju na sledeći način: prvi na rastojanju od 0,1 m od poda, drugi na rastojanju od 1,4 m u odnosu na prvi, a ostali na međusobnom rastojanju od 2 m Mineralna vuna 2x75 mm Mineralna vuna 2x100 mm Mineralna vuna 2x100 mm PROSEČNA POTROŠNJA PO m2 ZIDA Određena za visinu prostorije od 2,5 m, uključujući otvore Koeficijent rastura materijala nije uključen u proračunsku tabelu. Njega utvrđuje izvođač radova u zavisnosti od uslova rada. Elementi Dvostruka montaža SLA 260 KOLIČINE (1) Za učvršćivanje prvog sloja na metalnu podkonstrukciju (2) Za učvršćivanje drugog sloja na metalnu podkonstrukciju (3) Za učvršćivanje trećeg sloja na metalnu podkonstrukciju * Za ispunu žljebova zida od cigle, za popravke i punjenje fuga do 3 mm 60 cm SLA 500 Ploča NIDA 4,00 m 2 6,00 m 2 Metalni profil NIDAmetal (UW50) 0,45 m - Metalni profil NIDAmetal (CW50) 7 m - Metalni profil NIDAmetal (UW100) - 0,55 m Veznik PHONI SL (X:2 m) - 7 m Šrafovi NIDAsystem AF 212x25 (1) 0,8 kom 0,8 kom Šrafovi NIDAsystem AF 212x45 (2) 6 kom 6 kom Šrafovi NIDAsystem AF 212x45 (3) 20 kom 12 kom Šrafovi AP 421x9,5-35 kom Ispunjivač spojeva 12 kom 12 kom NIDA professional 0,80 kg 1,00 kg Traka za spojeve 2 m 2 m NIDA Boardfix* 0,1 kg 0,1 kg Izolaciona polipropilenska traka 0,55 m 0,45 m Mastic za vazdušno zaptivanje 0,06 L 0,05 L Mineralna vuna 75 mm 2,00 m 2 - Minealrna vuna 100 mm - 3,00 m 2 DETALJI MONTIRANJA T-spoj zidova Ugaoni spoj Spoj sa metalnom gredom NE ZABORAVITE Na vlažnim mestima koriste se specijalne ploče otporne na vlagu i izoluju se u osnovi (vidi vlažne prostorije str. 54) Učvršćivanje profila za međuspratnu ploču (upucavanje, zakivanje, ušrafljivanje, lepljenje) Zaptivne trake ili ugaoni elementi od metala kod učvršćivanja spoljašnjih uglova SISTEMI GIPS-KARTON STRANA 45

46 Zidovi NIDAsystem IZVANREDNA PROTIVPROVALNA SVOJSTVA ŠEMA Zidovi protiv profale PREGYMETAL DEFI Pregradni Pregymetal zid ojačan umetanjem čeličnog lista debljine 2,8 mm između montažnih elemenata. NIDA ploča Spoj trakom i gispom za spojeve NIDA profesional Profil NIDAmetal (UW) Profil NIDAmetal (CW) Šraf NIDAsystem AF212 List Defi Zaptivanje (primenjuje se na završnu ploču) Izolacioni material Tehnički prikaz: Povećana protivprovalna sigurnost OBLAST PRIMENE Izgradnja novih objekata i renoviranja Stambeni prostor (zidovi između stanova i zajedničkih delova prostora) Sve prostorije koje zahtevaju povećanu otpornost na provalu Sa oblogom NIDAhydro ili NIDAwab na svim vlažim zidovima SVOJSTVA Izbor zida zavisno od drugih svojstava, vidite str. 40 (pregradni zidovi) SPECIFIČNE PREDNOSTI Suvi postupak, zamenjuje betonske i zidane zidove kada nisu konstruktivni. Integrisanje metalnih, drvenih ili betonskih konstrukcija radi postizanja visokog stepena protivpožarne zaštite. SPECIFIČNOSTI Metalna struktura zida sa čeličnim listom sačinjena je od dvostrukih profila postavljenih na 60 cm osovinskog razmaka. Za specifične osovinske razmake, ploče se režu po narudžbini Prilikom postavljanja električne instalacije, vodite računa o postavljanju čeličnog lista. STRANA 46 SISTEMI GIPS-KARTON 2010

47 ZAŠTITA OD X ZRAČENJA ŠEMA Zidovi za radiologiju PRÉGYMETAL RX Zidovi za radiologiju Prégymetal ostvareni asimetričnim sastavljanjem 5 NIDA ploča učvršćenih šrafovima na metalnu podkonsktrukciju strukturu uz umetanje lista od olova. NIDA ploča Profil NIDAmetal (UW) Profil NIDAmetal (CW) Šraf NIDAsystem AF212 Vezivni gips NIDA Boardfix Olovni list Olovna traka Mineralna vuna OBLAST PRIMENE Izgradnja novih kao i renoviranja postojećih objekata za smeštaj uređaja sa X-zracima Radiološke sale Stomatološke ordinacije SVOJSTVA Zaštita od X zraka Debljinu olovnog lista treba obavezno da odredi stručnjak u zavisnosti od raznovrsnih parametara (tip instalacije, snaga zraka, zapremina prostorije) SPECIFIČNE PREDNOSTI Suvi postupak, zamenjuje betonske i zidane zidove kada nisu konstruktivni. Prednost izgradnje zidova u sistemu suve gradnje (ekonomična i brza izrada) SPECIFIČNOSTI Ovo rešenje se koristi za debljine olovne folije do maksimalno 2 mm. Za drugačije debljine konsultujte tehničku službu SISTEMI GIPS-KARTON STRANA 47

48 Zidovi NIDAsystem CONTUR ŠEMA Zaobljeni pregradni zidovi dobijeni sastavljanjem ploča gips - kartona NIDA na metalnoj podkonstrukciji NIDAmetal (zakrivljeni profili za podnu ploču i plafon i vertikalni profili) koji razdvajaju građevinski otvor Preporuka LAFARGE GIPS Ploča NIDA (horizontalno montiranje) Profil Kontur Profil NIDAmetal (CW) Šraf NIDAsystem AF 212 Detalj spoja Montiranje profila Spajanje obloga zid sa zidom OBLAST PRIMENE SPECIFIČNE PREDNOSTI Dekorativni uloga pri izgradnja novih objekata i renoviranja Bolnice - dekorativni uloga Hoteli (zajednički prostori) Holovi za ulaz u zgrade, kancelarije, stanove, javne ustanove Jaslice Puno mogućnosti u uređenju prostorija (trgovinskih, stambenih i td.) Oblikovanje raznovrsnih ukrsnih formi Izrada zidova ili oblaganje jedinstvenim zaobljenim formama čiji je poluprečnik R 30 cm Kompatibilnost sa proizvodima i tehnikom za oblaganje i plafonima NIDAsystem. STRANA 48 SISTEMI GIPS-KARTON 2010

49 TEHNIČKE NORME ZA MONTIRANJE MINIMALNI POLUPREČNIK SAVIJANJA MAKSIMALNO OSOVINSKO RASTOJANJE PROFILA 0,30 m 1 m 2 m 3m i više 1/5 POLUPREČNIKA SAVIJANJA 60 cm Tip ploče NIDA standard NAČIN PRIPREME PLOČA (PLOČE SE POSTAVLJAJU HORIZONTALNO) Jako vlaženje + 12,5 prethodno savijanje po Vlaženje prskalicom krivini 9,5 Jako vlaženje + prethodno savijanje po krivini Vlaženje prskalicom 6 Jako vlaženje + prethodno savijanje po krivini Vlaženje prskalicom Savijanje u suvom stanju direktno po skeletu TIP NIDAstandard Minimalni broj ploča NIDAstandard MINIMALNI BROJ PLOČA ZA JEDNU STRANU ZIDA 6-9,5 2 12,5 1 Građevinska rešenja suštinski zavise od minimalnog poluprečnika krivine koje ima rad i zavise od minimalnog rastojanja između osa profila načina pripreme ploča Napomena: akustičko ponašanje i otpornost na vatru mogli bi se razlikovati kod ovih posebnih načina montaže u odnosu na odgovarajuće ravne radove PROSEČNA POTROŠNJA po m 2 ZIDA Elementi JEDNOSTUKA OBLOGA 12,5 JEDNOSTRUKA MONTAŽA KOLIČINE DVOSTRUKA OBLOGA 6-9,5-12,5 Dvostuka montaža = 40 cm = 60 cm = 40 cm = 60 cm Ploča NIDA 2,00 m 2 2,00 m 2 4,00 m 2 4,00 m 2 Profil NIDAmetal Contour 0,70 m 0,70 m 0,70 m 0,70 m Profil NIDAmetal (CW) 3,00 m 2,00 m 3,00 m 2,00 m Šrafovi AF 212 x 25 (1) prvi sloj 36 kom 30 kom 18 kom 15 kom Šrafovi AF 212 x 45 (2) drugi sloj kom 30 kom Šrafovi AF 212 x 45 (2) drugi sloj kom 30 kom Šrafovi AF 212 x 45 (2) drugi sloj kom 30 kom Šrafovi AP 421 x 9,5 4 kom 3 kom 4 kom 3 kom Ispunjivač spojeva NIDAprofesional 0,80 kg 0,80 kg 0,80 kg 0,80 kg Traka za spojeve 2 m 2 m 2 m 2 m NIDA Boardfix* 0,10 kg 0,10 kg 0,10 kg 0,10 kg (1) Za učvršćivanje prvog sloja na metalnu podkonstrukciju (2) Za učvršćivanje drugog sloja na metalnu podkonstrukciju * Za ispunu žljebova zida od cigle, za popravke i punjenje fuga > 3 mm Određena za visinu od 2,50m. Koeficijent gubitaka nije uključen u proračun. Koeficijent rastura materijala nije uključen u proračunsku tabelu. Njega utvrđuje izvođač radova u zavisnosti od uslova rada. NE ZABORAVITE Na vlažnim mestima se koriste ploče NIDAhydro koje se izoluju u osnovi (vidi vlažni prostori, str. 54) Zaptivne trake ili ugaoni elementi od metala kod učvršćivanja spoljašnjih uglova Učvršćivanje profila za međuspratnu ploču (upucavanje, zakivanje, ušrafljivanje, lepljenje) Tanki spojevi između profila metal contour i konstrukcije (po potrebi) SISTEMI GIPS-KARTON STRANA 49

50 Zidovi NIDAsystem IZVOĐENJE PRAVILA MONTIRANJA SPOJNE TAČKE SPECIJALNA MONTAŽA OBELEŽAVANJE I MONTIRANJE METALNIH PROFILA Označite na podnoj ploči mesto za postavljanje profil (UW), vodeći računa o debljini ploča, o mestima postavljanja kanala i eventualno mestima na koja se postavljaju teški reperi. Učvrstite profile za ploču: mehanički na 60 cm (tiplovi i šrafovi) upucavanjem tiplova ili lepljenjem (na glatku i ravnu površinu) Označite mesta učvršćivanja za plafon Učvrstite mehanički profile za plafon Ne zaboravite da postavite zaptivnu traku radi poboljavanja akustičkih osobina. FIKSIRANJE PROFILA Isecite profile (CW) na dužinu koja je za 5 mm manja od rastojanja između ploče i plafona Označite na podu položaj profila (60 ili 40 cm) Postavite vertikalno profile unutar profil međuosno rastojanje 60 ili 40 cm otvor profila postavlja se u smeru slaganja ploča Proverite vertikalnost profila pomoću libele Eventualno, učvrstite profile međusobno SEČENJE NIDA GIPS- KARTONSKIH PLOČA Isecite ploče za visinu pod/plafon, umanjeno za 1 cm. Olovkom i lenjirom označite deo koji treba odseći Isecite karton sa površine ploče pomoću skalpela i metalnog lenjira Kratkim udarcem polomite ploču Isecite karton sa druge strane STRANA 50 SISTEMI GIPS-KARTON 2010

51 MONTIRANJE GIPSKARTONSKIH PLOČA NIDA Postavite gipskartonske ploče u odgovarajući položaj u smeru visine priljubljene uz profile učvršćene za plafon Razmislite eventualno o sledećim aspektima: da postavite izolaciju od mineralne vune između profila i obloge da postavite cevi za električne provodnike da isečete mesta za postavljanje električnih utičnica pomoću ubodne testere Ušrafite ploče pomoću šrafova NIDAsystem AF212 međuosovinski razmak maksimalno 30 cm na najmanje 1 cm od ivice ploče Kod zida sa više slojeva ploča: Ušrafite prvi sloj ploča (onih koje dolaze direktno na metalnu strukturu) na rastojanjima od 60 cm SPAJANJE DVA ZIDA Napomena: Pri učvršćivanju profila (UW), na poziciji ukrštanja dva profila, nemojte zaboraviti da ostavite odstojanje za debljinu sloja ploča SPOJEVI NA UGLOVIMA Napomena: Pri fiksiranju profila (UW), na poziciji ugla zida, nemojte zaboraviti da ostavite odstojanje za debljinu sloka ploče 2010 SISTEMI GIPS-KARTON STRANA 51

52 Zidovi NIDAsystem SPOJEVI SA DOVRATNICIMA Od profila (UW) savijte deo od cm isecanjem krilaca pod pravim uglom Postavite ivicu u odgovarajući položaj i pričvrstite ga šrafovima (eventualno ojačajte parčetom drveta ili upotrebom UA profila). Postavite vertikalno profil (CW) pored ivice. otvor profila da bude lice u lice sa otvorom prethodnog profila otvori za prolazak cevi treba da budu u gornjem delu Pričvrstite po jedan profil šrafovima sa obe strane Za drvenu ivicu koristite pet šrafova, uključujući profil koji učvršćuje ivicu za ploču. Kod metalne ivice, učvrstite ga šrafovima za profil Na gornju prečku ivice postavite vođicu nad kojom su dva dela postavljena pod pravim uglom. Udvostručite profile po visini, od ivice do plafona (veza šrafovima NIDAsystem AP421 x 9,5). MONTIRANJE DOVRATKA PORED ZIDA Na zid se učvršćuje jedan profil u pravcu dovratka (eventualno ojačan, zavisno od težine vrata) MONTIRANJE DVA DOVRATKA PORED ZIDA Da bi se dva dovratka montirala na jednom zidu, profil se pokriva profilom ili se umeće još jedan profil da bi se obezbedila veća krutost celine POSTAVLJANJE NA SIROVU PLOČU Postavite osnovnu zaštitu zida ispod profila (polietilenska folija) VVodite računa da zaštitu podignete na 2 cm iznad montirane ploče. STRANA 52 SISTEMI GIPS-KARTON 2010

53 ZID SA PLAFONOM NIDAsystem Plafon NIDAsystem Skelet NIDAmetal dimenzioniran za M+h/2 Za izbor skeleta uzima se u račun visina jednaka visini do spuštenog plafona (H) merena sa polovinom plenuma (međuprostora) (h maks 2,50 m) Za zidove NIDAsystem D, plafon može da se vidi sa jedne strane zida. U ovom slučaju potrebno je učvrstiti vezu zid/plafon profilom UD 30 x 30. Za zidove NIDAsystem S, plafon treba da se prostire sa jedne i sa druge strane zida. Pored toga, treba učvrstiti veze zid/plafon profilom UD 30 x 30. NASTAVLJANJE PROFILA Jednostavni profili Dvostruki profili Profil NIDAmetal (CW) Šraf NIDAsystem AP 421 x 9,5 Profil NIDAmetal (UW) Učvršćivanje se vrši šrafovima NIDAsystem AP 421x9,5, po čitavoj dužini Napomena: Veze ne treba da budu poređane u linije od jednog do drugog profila, već treba da budu pomerene MONTIRANJE DOVRATKA ZA TEŠKA VRATA Laka vrata (G<40 dan i M<20 dan.m), ne zahtevaju posebna pravila Teška vrata (50<G<90 dan i 20<M<50 dan.m) ojačavaju se umetnutim profilom ili se skelet zamenjuje profilima UA. Profili + umetnuti profil ili profil UA NE ZABORAVITE: Da zavarite omega profile sa svake strane metalnog dovratka i da ih montirate učvršćivanjem pomoću 2 šrafa AP421x9,5 na svakoj omegi. Da stope dovratka fiksirate direktno za ploču Za veoma teška vrata (P>90 dan i/ili M>50daN.m), dovratak se učvršćuje pomoću posebnog skeleta nezavisnog od zida. Dvokrilna vrata. Kod dvokrilnih vrta, LAFARGE GIPS preporučuje da uzmete u obzir i moment najvećeg otklona uvećan za 25%. Zavareni omega Šraf AP 421 x 9,5 Šraf AF 221 li AF 212 G: težina vrata L: Širina vrta M: moment sile težine kojom deluju vrata M= G x L/ SISTEMI GIPS-KARTON STRANA 53

54 Zidovi NIDAsystem Rešenje za prostorije sa vlagom NIDAhydro u prostorijama EB+p vlažni prostori za privatno korišćenje TIP ZGRADE STANOVI JAVNE ZGRADE TERCIJARNE I INDUSTRIJSKE DELATNOSTI Referentni dokumenti: CSTB 3335 od aprila 2001 klasiranje prostorija zavisno od izlaganja zidova vlazi (Francuska) Povećana izloženost (privatna upotreba) Kupatilo sa tušem ili kadom, negrejani podrumi, garaža Kupatilo s tušem ili kadom, privatnog karaktera (hoteli, bolnice Sanitarni čvor za kancelarije za privatno korišćenje Kancelarijski sanitarni čvor za privatno korišćenje Napomena: Za prostorije EB (kuhinje, WC, grejani podrumi, privatne prostorije sa takom za snabdevanje vodom) LAFARGE GIPS preporučuje upotrebu jedino NIDAhydro i NIDAhydroflam ploča. VLAŽNE PROSTORIJE EB+p 1 - UČVRŠĆIVANJE PLOČA Izvedite sve zidove pločama NIDAhydro Keramičke pločice postavljene lepljenjem na oblogu Ploče NIDAhydro 2. ZAŠTITA BAZE ZIDA (EB+p) postavljena na nefinisiranu ploču Zid NIDAsystem Dvostruko oblaganje Postavite ispod profila polietilensku foliju koja prelazi bar za 2 cm nivo finisirane ploče Postavite silikonsku traku između završene ploče i folije polietilena. 3. ZAŠTITA OSNOVE ZIDA (EB+p) postavljenog na završen pod Postavite silikonsku traku između završenog poda i profila STRANA 54 SISTEMI GIPS-KARTON 2010

55 REŠENJA ZA VLAŽNE PROSTORE NIDAwab za vlažne prostorije za kolektivno korišćenje Referentni dokument: Dokument CSTB 3567 od maja Klasifikacija prostorija prema izloženosti zidova na vlagu Gde se montiraju sistemi NIDAwab? Tip građevine Povišena/velika izloženost (kolektivna upotreba) Velika izloženost* STAMBENI PROSTOR JAVNE GRAĐEVINE TERCIJARNE I INDUSTRIJSKE DELATNOSTI ZAŠTITA ZONA IZLOŽENIH VODI Povećana/znatna izloženost Kupatila sa mlaznom hidromasažom, privatni zatvoreni bazen Kupatila sa tušem ili kadom sa mlaznom hidromasažom privatne prirode (hotel, bolnica) individualni tuš kolektivnog karaktera (internat), sanitarni čvorovi dostupni publici (škole, aerodromi, hoteli), kolektivne kuhinje neindustrijskog tipa, kolektivne praonice (škole, hoteli). Zajednička svlačionica bez pristupa ventiliranoj prostoriji. Individualni tuš za kolektivno korišćenje (industrijski pogoni) Znatna izloženost* - Druge kolektivne kuhinje - Kolektivni tuševi (stadioni, gimnastičke sale) - Sanitarni čvorovi dostupni publici bez čišćenja pod pritiskom uz upotrebu agresivnih sredstava 2.00 m Keramičke pločice lepe se direktno na NIDAwab ploče Obloga 1 NIDAwab + 1 NIDAwab 1NIDAhydro 1 NIDAwab *NIDAwab ploče zaštićuju se po čitavoj površini nanošenjem dva sloja grunda pre lepljenja keramičkih pločica 2 NIDAwab 1 NIDAstandard 1 NIDAstandard 2 NIDAstandard 2 NIDAstandard 1. POSTAVLJANJE PLOČA Montirajte NIDAwab ploče uz ostavljanje zazora od 5 mm kod: - spoja sa plafonom - tupih uglova - ispred otvora za vrata/prozore 2010 SISTEMI GIPS-KARTON STRANA 55

56 Zidovi NIDAsystem 2. OBRADA SPOJEVA Između ploča: Koristite gips za spojeve Readymix NIDAwab i traku od staklenih vlakana NIDAsystem Na uglovima i kod spojeva sa otvorima za vrata popunite zazor od 5 mm gitom velike elastičnosti A Između ploče i plafona: Popunite zazor od 5 mm gitom velike elstičnosti B 20 cm 3. IZLOLOVANJE OSNOVE ZIDOVA U ZONAMA VEOMA VELIKE IZLOŽENOSTI Odsecite potrebnu dužinu Aquastrip NIDAsystem trake. Koristeći valjak, nanesite obilat sloj paste za nepropusnost NIDAsystem. na suve zidove u donjem delu zida ili obloge, visine približno 100 mm i obilat sloj izolatora za pod, približno 200 mm. Nanesite traku Aquastrip NIDAsystem na pastu za nepropusnost za suve zidove na spojevima ploča od gips-kartona sa podom, savijajući duž spoja približno 50/50 mm na zid i pod. Kada se nastavljaju dve trake Aquastrip trake, vodite računa da se preklope za najmanje 50 mm. Ostavite približno 3-4 časa da se osuši i zatim nanesite novi obilat sloj paste za nepropusnost preko prvog sloja. 4. ZAVRŠNA OBRADA (sanitarne instalacije + keramičke pločice) Nanesite elastomerski kit između sanitarnih objekata i NIDAwab ploča sanitarnih objekata i obloge zidova cokla zida i podne obloge 5. PROVOĐENJE SANITARNIH CEVI zapunite spoj elastičnim kitom STRANA 56 SISTEMI GIPS-KARTON 2010

57 težine sidra SIDRENJE I UČVRŠĆIVANJE 10 kg Slike, ogledala, manje police učvršćujte direktno za ploču, koristeći šrafove postavljene ukoso ili posebne tiplove za gips-karton. SIDRENJE I UČVRŠĆIVANJE 30 kg Toaletne ormariće, police, električne grejalice učvrstite pomoću metalnih tiplova Molly Poštujte rastojanje od 40 cm između dve tačke učvršćenja Napomena: Koristite isključivo NIDAsystem tiplove za gipskartonske ploče; nemojte premašiti maksimalno opterećenje koje dopušta proizvođač. SIDRENJE I UČVRŠĆIVANJE > 30 kg Ugradite nosač za fiksiranje sanitarnih objekata (viseći WC, lavabo i bide) Za kuhinjski nameštaj, radijatore, ojačajte NIDAsystem strukturu parčetom drveta. Pažnja Najveće dozvoljeno opterećenje je 75 kg po dužnom metru u slučaju dela nameštaja dubine od 40 cm 2010 SISTEMI GIPS-KARTON STRANA 57

58 Zidovi NIDAsystem SPOLJNE PRIMENE NIDA WAB Sistem spoljne izolacije sa termo fasadom koristeći Nida WAB ploču 12,5 NIDA Flam 12,5 mm NIDA Hydro UA profili 100 mm x 2 mm Mineralna vuna 12,5 mm NIDAWab Spoljno vezivo Termoizolacioni sistem Glet masa + Mrežica Grund Dekorativni malter UČVRŠĆIVANJE PROFILA U slučaju da se koristi ovaj tip spoljnih sistema, potrebno je ukrućivanje svakog profila. Ukrućivanje se vrši metalnim vinklovima koji se postavljaju na spoju sa plafonom i u donjem delu spoja sa podom. Metalni vinkl se učvršćuje za profil koristeći šrafove NIDAmetal AP, a za elemente konstrukcije koristeći metalne tiplove NIDAMetal DN6. Profili treba da budu iz kategorije NIDAMetal UA (2 mm) fiksirani na međuosni razmak od najviše 600 mm. MONTIRANJE PLOČA NIDAWAB Ploče NIDAWab se fiksiraju koristeći specijalne šrafove iz asortimana NIDAMetal na rastojanju od najviše 300 mm. POSTAVLJANJE TERMOSISTEMA Preporučujemo učvršćivanje termosistema uz upotrebu veziva koje je kompatibilno sa pločama NIDAWab. Koristi se postupak instaliranja termosistema koji preporučuje njegov proizvođač. Kada su sve ploče NIDAWeb pokrivene termosistemom, preporučujemo zaptivanje spojeva penom da bi se izbegle infiltracije. Postupak nanošenja završnih slojeva termosistema je onaj koji preporučuje njegov proizvođač. STRANA 58 SISTEMI GIPS-KARTON 2010

59 Sistem zidanja uz upotrebu NIDA WAB ploča Izolacioni sistem na drvenoj strukturi uz korišćenje NIDA WAB Metalna struktura NIDAMetal* Strukturni drveni okvir OSB ploča Drveni odstojnik za ventiliranje NIDAFlam 12,5 mm NIDAHYDRO 12,5 mm Mineralna vuna NIDA WAB 12,5 mm NIDA Flam 12,5 mm NIDAHydro 12,5 mm NIDA WAB 12,5 mm Element za ukrućivanje (metalni vinkl) Zid Termosistem Završna obrada UČVRŠĆIVANJE ZA ZID Učvršćivanje za zid vrši se koristeći elemente za ukrućivanje (metalni vinkl) koji se fiksiraju direktno kroz ploču NIDAWab za metalnu strukturu pomoću specijalnih AP šrafova iza asortimana NIDAMetal. Rastojanje za učvršćivanje elemenata za ukrućivanje može se vršiti na osnovu sledećih preporuka: Debljina spoljnog zidanog zida Rastojanje profila Elementi za ukrućivanje (m 2 ) Rastojanje između elemenata za ukrućivanje Kraj pristupnih elemenata (vrata/prozor) Horizontalno Vertikalno Vertikalno 65mm do 90 mm 400 mm 5.5/m mm 450 mm 300mm 90 mm 600 mm 3.7/m mm 450 mm 300mm U svim spoljnim primenama koje podrazumevaju znatno izlaganje vremenskim uslovima ploča NIDAWab potrebna je dodatna zaštita. Nije dozvoljena upotreba ploča bez sistema koji su gore navedeni. U vezi sa dodatnim pojedinostima u vezi sa upotrebom u drugim slučajevima obratite se Odeljenju za tehničku podršku. Otpornost na vodu Otpornost na gljivice i plesan Lako se seče, postavlja i rukuje Trajnost Tehnička performantnost Garancija * Obratite se Odeljenju za tehničku podršku radi izbora sistema 2010 SISTEMI GIPS-KARTON STRANA 59

60 Plafoni NIDAsystem Plafoni NIDAsystem STRANA 60 SISTEMI GIPS-KARTON 2010

61 Plafoni Plafoni jednostruka obloga Povezivanje vešanjem 62 Plafoni jednostruka obloga Visilica 64 Pojedinosti montaže 66 Plafon dvostruka obloga 68 Pojedinosti montaže 70 Plafon strtuktura 2PLUS 72 Akustički plafon Phonissimo, phonilight, phonistar 74 Plafon Prégybel 76 Savršeno gladak plafon Synia 78 Zakrivljeni plafon 80 Izvođenje montaža SISTEMI GIPS-KARTON STRANA 61

62 Plafoni NIDAsystem SPUŠTENI PLAFONI ŠEMA Jednostruka obloga Ankervisilica sa federom Spušteni plafoni (horizontalni ili nagnuti) koji se grade učvršćivanjem Gips karton ploča NIDA na metalnu podkonstrukciju pomoću elemenata za vešanje na noseću strukturu. Tehnički prikaz: Otpornost na vatru maks. 120 Ploča NIDA Profil NIDAmetal UD 30 Profil NIDAmetal CD 60 Metalni tipl NIDAsystem Metalni tipl NIDAsystem Žica sa ušicomnidasystem Ankervisilica sa federom OBLAST PRIMENE Novi radovi i renoviranja Horizontalni viseći plafon u bilo kojem stanu i bilo kojoj kategoriji javnih zgrada Akustička izolacija tavana i plafona i ograničavanje bočnog prenošenja zvuka u stanovima, domovima, hotelima, salama za raznovrsne upotrebe, salama za predstave, muzičkim školama itd. Zaštita od vatre međuspratnih konstrukcija i tavana Smanjivanje zapremina prevelike visine, posebno kod renoviranja, trgovinskih centara, industrijskih prostorija. Pokrivanje velikih otvora između elemenata nosača krova SPECIFIČNE PREDNOSTI Suptilna tehnika sidrenja koja može da apsorbuje uobičajena kretanja noseće strukture bez oštećenja plafona Dodavanje mineralne vune i podešavanje ukupne visine zavisno od termičkih i akustičkih ograničenja Moduliranje otpornosti na vatru tavana i međuspratne konstrukcije, zavisno od sastava plafona Izbor skeleta i priključaka za vešanje zavisno od otvora koji se pokriva, broja gips-kartonskih ploča i tipa nosača. STRANA 62 SISTEMI GIPS-KARTON 2010

63 SVOJSTVA Tip sistema Tip profila Klasa opterećenja dan/m 2 Broj i tip ploča NIDA Međuosno rastojanje za fiskiranje elementa za vešanje (cm) Međuosno rastojanje za učvršćivanje metalnog profila (cm) Otpornost na vatru kada se koriste ploče 1 1 x 12, x x 12, x 12, x x 12, x 12, x x 12, Napomena: Otpornost na vatru sistema prikazanih u tabeli nezavisna je od otpornosti na vatru međuspratne konstrukcije nosača Klasa opterećenja odnosi se na opterećanja koja su dopunska u odnosu na vlastitu težinu plafona od gips kartona (na primer: rasvetna tela itd.). U prostorima u kojima bi se mogla pojaviti povremena vlaga > 60%, preporučuje se da rastojanje između metalnih profila bude smanjeno. Staklena vuna 50 mm PROSEČNA POTROŠNJA PO m 2 PLAFONA Utvrđeno za plafon od gips-kartona na jednostavnoj metalnoj strukturi sa 60 cm međuosnog rastojanja. Koeficijent gubitaka nije uključen u tabelu proračuna. Određuje ga graditelj zavisno od specifičnosti radova. PROIZVODI Jednostruka obloga KOLIČINE Dvostruka obloga Ploča NIDA 1,00 m 2 2,00 m 2 Profil profil NIDAmetal (UD) 0,70 m 0,70 m Profil NIDAmetal (CD) 2,00 m 2,00 m Nastavak profila(cd) 0,30 kom 0,30 kom Ankervisilica sa federom(cd) 0,80 kom 0,80 kom Žica sa ušicom 0,80 kom 0,80 kom Šrafovi AF 212 x kom 9 kom Šrafovi AF 212 x kom Šrafovi AP 421 x 9,5 0,60 kom 0,60 kom Tipl sa prstenom 0,80 kom 0,80 kom Tipl sa šrafom 6 x 40 0,50 kom 0,50 kom Ispunjivač spojeva NIDAprofesional 0,25 kg 0,50 kg Traka za spojeve 2,00 m 2,00 m Mineralna vuna (eventualno) 1,00 m 2 1,00 m 2 NE ZABORAVITE: Izvođenje kliznog spoja kod dilatacionih fuga građevine predviđeno u projektu. Učvršćivanje elemenata vešanja sa odgovarajućim tiplovima što se tiče maksimalnog dozvoljenog opterećenja Provera ravnosti strukture u toku montiranja U slučaju šupljine veće od 20 cm, korišćenje federa za produžavanje metalnih šipki elemenata za vešanje: u specijalnim slučajevima (klasa opterećenja) posavetujte se sa tehničkom službom radi ispravnog izbora sistema za nastavljanje metalnih šipki Izbor mehaničkih učvršćenja (tiplova, veza) spada u odgovornosti instalatera sistema. Preporučujemo da prilikom izbora učvršćenja, opterećenje koje element trpi da bude 1/3 opterećenja koje je izjavio proizvođač elementa SISTEMI GIPS-KARTON STRANA 63

64 Plafoni NIDAsystem SPUŠTENI VISEĆI PLAFONI ŠEMA Jednostruka obloga Visilica Spušteni viseći plafoni (horizontalni ili nagnuti) koji se grade učvršćivanjem Gips karton ploča NIDA na metalnu podkonstrukciju pomoću elemenata za vešanje na noseću strukturu. Tehnički prikaz: Otpornost na vatru maks. 120 Ploča NIDA Profil NIDAmetal UD Profil NIDAmetal CD Učvršćenje zavisno od prirode strukture nosača Visilica Ankervisilica sa federom OBLAST PRIMENE Novi radovi i renoviranja Horizontalni viseći plafon u bilo kojem stanu i bilo kojoj kategoriji javnih zgrada Akustička izolacija tavana i plafona i ograničavanje bočnog prenošenja zvuka u stanovima, domovima, hotelima, salama za raznovrsne upotrebe, salama za predstave, muzičkim školama itd. Zaštita od vatre međuspratnih konstrukcija i tavana Smanjivanje zapremina prevelike visine, posebno kod renoviranja, trgovinskih centara, industrijskih prostorija. Pokrivanje velikih otvora između elemenata nosača krova SPECIFIČNE PREDNOSTI Suptilna tehnika sidrenja koja može da apsorbuje uobičajena kretanja noseće strukture bez oštećenja plafona Dodavanje mineralne vune i podešavanje ukupne visine zavisno od termičkih i akustičkih ograničenja Moduliranje otpornosti na vatru tavana i medjuspratne konstrukcije..., zavisno od sastava plafona Izbor skeleta i visilice zavisno od otvora koji se pokriva, broja gips-kartonskih ploča i tipa nosača. STRANA 64 SISTEMI GIPS-KARTON 2010

65 SVOJSTVA Tip sistema Tip profila Klasa opterećenja dan/m 2 Broj i tip ploča NIDA Međuosno rastojanje visilica (cm) Međuosno rastojanje za učvršćivanje metalnog profila (cm) Otpronost na vatru kada se koriste ploče 1 1 x 12, x x 12, x 12, x x 12, x 12, x x 12, Napomena: Otpornost na vatru sistema prikazanih u tabeli nezavisna je od otpornosti na vatru međuspratne konstrukcije nosača Klasa opterećenja odnosi se na opterećanja koja su dopunska u odnosu na vlastitu težinu plafona od gips kartona (na primer: rasvetna tela itd.). U prostorima u kojima bi se mogla pojaviti povremena vlaga > 60%, preporučuje se da rastojanje između metalnih profila bude smanjeno. Staklena vuna 50 mm PROSEČNA POTROŠNJA PO m 2 PLAFONA Utvrđeno za plafon od gips-kartona na jednostavnoj metalnoj strukturi sa 60 cm međuosnog rastojanja. Koeficijent gubitaka nije uključen u tabelu proračuna. Određuje ga graditelj zavisno od specifičnosti radova. PROIZVODI Jednostruka obloga KOLIČINE Dvostruka obloga Ploča NIDA 1,00 m 2 2,00 m 2 Profil NIDAmetal (UD) 0,70 m 0,70 m Profil NIDAmetal (CD) 2,00 m 2,00 m Nastavak profila (CD) 0,30 kom 0,30 kom Visilica 0,80 kom 0,80 kom Šrafovi AF 212x25 15 kom 9 kom Šrafovi AF 212x35-15 kom Šrafovi AP 421x9,5 1,40 kom 1,40 kom Tipl sa šrafom 6x40 3,30 kom 3,30 kom Ispunjivač spojeva NIDAprofesional 0,25 kg 0,50 kg Traka za spojeve 2,00 m 2,00 m Mineralna vuna (eventualno) 1,00 m 2 1,00 m 2 NE ZABORAVITE: Izvođenje kliznog spoja kod dilatacionih fuga građevine predviđeno u projektu. Učvršćivanje visilice odgovarajućim tiplovima što se tiče maksimalnog dozvoljenog opterećenja Učvršćivanje profila CD u visilicu pomoću najmanje 1 samourezujućeg šrafa sa obe strane. Savijanje krakova alke pre montiranja CD. Provera ravnosti strukture u toku montiranja Izbor mehaničkih učvršćenja (tiplova, veza) spada u odgovornosti instalatera sistema. Preporučujemo da prilikom izbora učvršćenja, opterećenje koje element trpi da bude 1/3 opterećenja koje je izjavio proizvođač elementa SISTEMI GIPS-KARTON STRANA 65

66 Plafoni NIDAsystem POJEDINOSTI MONTAŽE Ispunjivač spojeva Armirana papirna traka Ankervisilica CD Gips-kartonska ploča Lafarge CD profil za tavanicu (ako nedostaje profil) Ispunjivač spojeva Armirana papirna traka Ankervisilica CD Gips-kartonska ploča Lafarge CD profil za tavanicu Spoj sa masivnim zidom, uzdužni presek, jednostruka obloga Spoj sa masivnim zidom, uzdužni presek, dvostruka obloga Međuosno rastojanje profila Međuosno rastojanje profila UD profil Ispunjivač spojeva Armirana papirna traka Diblu Ankervisilica CD Krstasta spojnica CD CD profil za tavanicu Gips-kartonska ploča Lafarge UD profil Ispunjivač spojeva Armirana papirna traka Diblu Ankervisilica CD CD profil za tavanicu Gips-kartonska ploča Lafarge Spoj sa masivnim zidom, poprečni presek, jednostruka obloga Spoj sa masivnim zidom, poprečni presek, dvostruka obloga Ankervisilica CD Ankervisilica CD Pravougaoni profil Gips-kartonska ploča Samourezujući šraf AF212 Pravougaoni profil Gips-kartonska ploča Samourezujući šraf AF212 Klizni spoj jednostruka obloga Klizni spoj dvostruka obloga STRANA 66 SISTEMI GIPS-KARTON 2010

67 POJEDINOSTI MONTAŽE Ploča Ispunjivač spojeva Armirana papirna traka Samourezujući šraf velikog koraka Samourezujući šraf Profil CD Samourezujući šraf velikog koraka Profil UD Ploča Ispunjivač spojeva Armirana papirna traka Samourezujući šraf Profil CD Visilica Spoj sa masivnim zidom, uzdužni presek, jednostruka obloga Spoj sa masivnim zidom, uzdužni presek, dvostruka obloga Profil CD Samourezujući šraf velikog koraka Vislica Ploča Samourezujući šraf Profil UD Ispunjivač spojeva Armirana papirna traka Međuosno rastojanje profila CD Profil CD Ploča Visilica Samourezujući šraf velikog koraka Spoj sa masivnim zidom, poprečni presek, jednostruka obloga Spoj sa masivnim zidom, poprečni presek, dvostruka obloga Visilica Visilica Pravougaoni profil Gips-kartonska ploča Samourezujući šraf AF212 Pravougaoni profil Gips-kartonska ploča Samourezujući šraf AF212 Klizni spoj jednostruka obloga Klizni spoj dvostruka obloga 2010 SISTEMI GIPS-KARTON STRANA 67

68 Plafoni NIDAsystem SPUŠTENI PLAFONI ŠEMA Dvostruka obloga Element za vešanje Spušteni plafoni (horizontalni ili nagnuti) koji se grade učvršćivanjem Gips karton ploča NIDA na metalnu podkonstrukciju pomoću elemenata za vešanje na noseću strukturu. Tehnički prikaz: Otpornost na vatru maks. 120 Ploča NIDA Profil NIDAmetal UD Glavni profil NIDAmetal CD Pomoćni profil NIDAmetal CD Nastavak profila CD Tipl NIDAsystem Koekspander Bierbach NIDAsystem Žica sa ušicom Element za vešanje Element za jednostruko spajanje Element za dvostruko spajanje OBLAST PRIMENE Novi radovi i renoviranja Horizontalni viseći plafon u bilo kojem stanu i bilo kojoj kategoriji javnih zgrada Akustična izolacija tavana i plafona i ograničavanje bočnog prenošenja zvuka u stanovima, domovima, hotelima, salama za raznovrsne upotrebe, salama za predstave, muzičkim školama itd. Zaštita od vatre međuspratnih konstrukcija i tavana Smanjivanje zapremina prevelike visine, posebno kod renoviranja, trgovinskih centara, industrijskih prostorija. Pokrivanje velikih otvora između elemenata nosača krova SPECIFIČNE PREDNOSTI Suptilna tehnika vešanja koja može da apsorbuje uobičajena kretanja noseće strukture bez oštećenja plafona Dodavanje mineralne vune i podešavanje ukupne visine zavisno od termičkih i akustičkih ograničenja Moduliranje otpornosti na vatru tavana i mešuspratne konstrukcije, zavisno od sastava plafona Izbor skeleta i visilica zavisno od otvora koji se pokriva, broja gips-kartonskih ploča i tipa nosača. STRANA 68 SISTEMI GIPS-KARTON 2010

69 Perfomanse Tip sistema Glavni Tip profila Klasa opterećenja dan/m 2 Broj i tip ploča NIDA Tip Ankervisilica Spoj koristiti Sekundarni Jednostruka Dvostruka Međuosno rastojanje za fiksiranje elementa za vešanje z (cm) Međuosno rastojanje za učvršćivanje metalnog profila x (cm) Razmak između montažnih (sekundarnih) profila y (cm) Otpornost na vatru kada se koriste ploče 1 1 x 12,5 x x x 15 - x x 12,5 - x x 12,5 x x x 15 - x x 12,5 - x x 12,5 - x x 15 - x x 12,5 - x Napomena: Otpornost na vatru sistema prikazanih u tabeli nezavisna je od otpornosti na vatru međuspratne konstrukcije nosača Klasa opterećenja odnosi se na opterećanja koja su dopunska u odnosu na vlastitu težinu plafona od gips kartona (na primer: rasvetna tela itd.). U prostorima u kojima bi se mogla pojaviti povremena vlaga > 60%, preporučuje se da rastojanje između metalnih profila bude smanjeno. Staklena vuna 50 mm PROSEČNA POTROŠNJA PO m 2 PLAFONA Utvrđeno za plafon od gips-kartona na jednostavnoj metalnoj konstrukciji sa 60 cm međuosnog rastojanja. Koeficijent gubitaka nije uključen u tabelu proračuna. Odredjuje ga izvođač radova zavisno PROIZVODI Jednostruka obloga KOLIČINE Dvostruka obloga Ploča NIDA 1,00 m 2 2,00 m 2 Profil NIDAmetal (UD) 0,70 m 0,70 m Profil NIDAmetal (CD) 2,70 m 2,90 m Nastavak profila(cd) 0,30 kom 0,30 kom CD spojnica 1,60 kom 1,60 kom Ankervisilica sa federom(cd) 1,05 kom 1,05 kom Žica sa ušicom 1,05 kom 1,05 kom Šrafovi AF 212 x kom 9 kom Šrafovi AF 212 x kom Šrafovi AP 421 x 9,5 1,05 kom 1,05 kom Tipl sa prstenom 1,05 kom 1,05 kom Tipl sa šrafom 6 x 40 0,50 kom 0,50 kom Ispunjivač spojeva NIDAprofesional 0,25 kg 0,50 kg Traka za spojeve 2,00 m 2,00 m Mineralna vuna (eventualno) 1,00 m 2 1,00 m 2 NE ZABORAVITE: Izvođenje kliznog spoja kod dilatacionih fuga građevine predviđeno u projektu. Učvršćivanje elemenata vešanja sa odgovarajućim tiplovima što se tiče maksimalnog dozvoljenog opterećenja Provera ravnosti strukture u toku montiranja U slučaju šupljine veće od 20 cm, korišćenje fleksibilnih traka za produžavanje metalnih šipki elemenata za vešanje: u specijalnim slučajevima (klasa opterećenja) posavetujte se sa tehničkom službom radi ispravnog izbora sistema za nastavljanje metalnih šipki Izbor mehaničkih učvršćenja (tiplova, veza) spada u odgovornosti instalatera sistema. Preporučujemo da prilikom izbora učvršćenja, opterećenje koje element trpi da bude 1/3 opterećenja koje je izjavio proizvođač elementa SISTEMI GIPS-KARTON STRANA 69

70 Plafoni NIDAsystem DETALJI MONTAŽE Međuosno sekundarna struktura (ako nedostaje profil) Profil UD Ispunjivač spojeva Armirana papirna traka Tipl Ankervisilica CD Profil primarne strukture Krstasta spojnica CD Profil sekundarne strukture Gips-kartonska ploča Međuosno sekundarna struktura (ako nedostaje profil) Profil UD Ispunjivač spojeva Armirana papirna traka Tipl Ankervisilica Krstasta spojnica CD profil za tavanicu Gips-kartonska ploča Lafarge Lafarge Spoj sa masivnim zidom, uzdužni presek, jednostruka obloga Spoj sa masivnim zidom, uzdužni presek, dvostruka obloga rastojanja između elemenata vešanja rastojanja između elemenata vešanja CD Element vešanja CD rastojanja između elemenata vešanja rastojanja između elemenata vešanja CD Element vešanja CD Profil UD Ispunjivač spojeva Armirana papirna traka Tipl Gips-kartonska ploča Lafarge Krstasta spojnica CD Profil CD Samourezujući šraf AF 212 Profil UD Ispunjivač spojeva Armirana papirna traka Tipl Gips-kartonska ploča Lafarge Krstasta spojnica CD Profil CD Samourezujući šraf AF 212 Spoj sa masivnim zidom, poprečni presek, jednostruka obloga Spoj sa masivnim zidom, poprečni presek, dvostruka obloga Ankervisilica CD Element spoja CD Profil CD Ankervisilica CD Element spoja CD Profil CD Gips-kartonska ploča Samourezujući šraf AF212 Samourezujući šraf Pravougaoni profil Gips-kartonska ploča Samourezujući šraf Pravougaoni profil Klizni spoj jednostruka obloga Klizni spoj dvostruka obloga STRANA 70 SISTEMI GIPS-KARTON 2010

71 POJEDINOSTI MONTAŽE Element vešanja CD Element spoja CD Medjuosni profili CD Element vešanja CD Element spoja CD Medjuosni profili CD Profil CD Ispunjivač spojeva Armirana papirna traka Samourezujući šraf AF212 Profil CD Ploča gips-karton Lafarge Spoj sa pregradnim zidom od gips-kartona uzdužni presek Profil CD Ispunjivač spojeva Armirana papirna traka Samourezujući šraf Lajsna od gips-kartona Spoj sa pregradnim zidom od gips-kartona Profil CD Ploča gips-karton Lafarge rastojanja između elemenata element vešanja CD Element vešanja CD Element spoja CD Gips-kartonska ploča Ploča gips-karton Profil CD za tavan Profil UD Ispunjivač spojeva Armirana papirna traka Samourezujuć šraf AF 212 Primarni CD profil Tipl Molly Zaptivna traka Samourezujući šraf AF212 Sekundarni CD profil Gips-kartonska ploča Lafarge Armirana papirna traka Ispunjivač spojeva Spoj sa pregradnim zidom - poprečni presek Spoj sa pregradnim zidom, kontinualno oblaganje, poprečni presek Element vešanja CD Element spojeva CD Profil CD Tipl Profil UD Element spoja CD Profil CD Samourezujući šraf Traka za zaptivanje Samourezujući šraf Gips-kartonska ploča Lafarge Armirana papirna traka Gisp za spojeve Profil UW Profil CW Ploča gips-karton Lafarge Samourezujući šraf AF212 Spoj sa pregradnim zidom, uzdužni presek Spoj sa masivnim zidom sa fugom (efekat senčenja) 2010 SISTEMI GIPS-KARTON STRANA 71

72 Plafoni NIDAsystem SPUŠTENI VISEĆI PLAFONI ŠEMA Sa primarnim skeletom Spušteni plafoni sa skrivenim spojevima(horizontalni ili kosi) montirani pričvršćivanjem Nida Gips karton ploče na montažnu(sekundarnu) potkonstrukciju koja je povezana na nosivu(primarnu) potkonstrukciju( 2Plus track + 2Plus spojnica) sa velikim stepenom spuštanja koristeći (sc50 + žica visilica) Ploča NIDA Vijčana poluga 6 mm Spojnica za suspenziju o ivici SC50 Spojnica 2Plus Profil 2Plus Profil S47 OBLAST PRIMENE Novi radovi i renovacije Izuzetna akustična izolacija smanjenjem broja veza sa nosećom strukturom i umetanjem akustičnih elemenata za vešanje PHONISTAR. Ograničenje bočnih akustičnih prenosa u stanovima, domovima, hotelima, polivalentnim dvoranama, dvoranama za predstave, muzičkim školama itd. Termička izolacija poda i tavanice Zaštita potkrovlja i tavana od požara. Smanjivanje obima velikih visina (u industriji i pri renovacijama). Pokrivanje velikih slobodnih otvora između greda i nosača. SPECIFIČNE PREDNOSTI Smanjenje broja tačaka za pričvršćenje za nosač Mogućnost poklapanja dva uzastopna plafona, da bi se zadovoljili veliki akustički zahtevi Optimizacija broja i efikasnosti akustičnih spojnica za vešanje PHONISTAR Mogućnost izmene osne razdaljine sekundarnog skeleta na korak od 10 cm po profilima 2Plus STRANA 72 SISTEMI GIPS-KARTON 2010

73 MEHANIČKA SVOJSTVA MAKSIMALNI RASPON SKELETA Obloga 1 x 12,5 1 x 15 1 x 18 2 x 12,5 Razmak između profila S Maksimalni razmak između profil 2Plus A (m) 3,30 3,30 3,25 3,20 3,15 3,10 3,05 3,00 Maksimalni razmak između profil 2Plus B (m) 1,20 1,20 1,10 1,15 1,10 1,15 1,05 1,10 Težina plafona (kg/m 2 ) 14 16, Napomena: U slučaju premašenja težine plafona označene u tablici može biti potrebno učvršćenje primarnog skeleta 2Plus, da bi se izbeglo uleganje plafona PROTIVPOŽARNA SVOJSTVA Za svaki zahtev u pogledu protivpožarne zaštite obratite se tehničkom odeljenju. PROSEČNA POTROŠNJA PO m 2 PLAFONA Određeno za plafon s jednim slojem ploča. Gubitak faktora PROIZVODI KOLIČINE Ploča NIDA 1,05 m 2 Profil S47 ( = 60 cm) 2,00 m Element za nastavljanje S47 0,30 kom Profil 2PLUS ( = 120 cm) 1,00 m Element za nastavljanje 2Plus Element za spoj 2Plus Element za vešanje SC50 Razmak između 2 reda Šrafovi NIDAsistem AF212x25 Šrafovi AP 421x9,5 Ispunjivač spojeva NIDA profesional Traka za spojeve NIDA 0,10 kom 1,80 kom 1,50 m 0,70 kom 1,75 m 0,60 kom 2,10 m 0,50 kom 2,80 m 0,40 kom 3,30 m 0,35 kom 12 kom 3 kom 0,80 kg 1,60 m Izolacioni materijal (na primer mineralna vuna) 1,05 m 2 NE ZABORAVITE: U drvenom potkrovlju: ugaonik + narezana šipka Pod betonom: ekseri tipa Split Grip 6x100 ili Hilti HKD M6 + narezana šipka Pod metalnim krovištem: veza + narezana šipka 2010 SISTEMI GIPS-KARTON STRANA 73

74 Plafoni NIDAsystem Spušteni plafoni akustični ŠEMA PHONISTAR PHONISTAR, PHONISSIMO, PHONILIGHT OPTE RE- ĆE NJE dan Plafon NIDAsystem poboljšan ugrađivanjem antivibratorne spojnice (Phonistar, Phonissimo, Phonilight) Opterećenje po spojnici od 50 do 140 dan KRI TI- ČNA FREK- VEN- CIJA Hz FO Hz FREK- VEN- CIJA ODVA- JAN JA 2 x FO Hz PRIGUŠENJE VIBRACIJA SPOJA ZA VEŠANJE PHONISTAR % REFERENTNA FREKVENCIJA U Hz Referenca: LRCCP 339 i C8439 Preciziranje pri prigušenju 3$ ispod 50Hz, 1% preko PHONISSIMO Opterećenje po spojnici od 30 do 50 dan OPTE RE- ĆE NJE dan KRI TI- ČNA FREK- VEN- CIJA Hz FO Hz FREK- VEN CIJA ODVA- JAN JA 2 x FO Hz PRIGUŠENJE VIBRACIJA SPOJA ZA VEŠANJE PHONI- STAR % REFERENTNA FREKVENCIJA U Hz Referenca: LRCCP 725,95 PHONILIGHT Opterećenje po spojnici od 15 do 25 dan OPTE RE- ĆE NJE dan KRI TI- ČNA FREK- VEN- CIJA Hz FO Hz FREK- VEN CIJA ODVA- JAN JA 2 x FO Hz PRIGUŠENJE VIBRACIJA SPOJA ZA VEŠANJE PHONISTAR % REFERENTNA FREKVENCIJA U Hz Referenca: LRCCP STRANA 74 SISTEMI GIPS-KARTON 2010

75 OBLAST PRIMENE Dvorane za predstave Studio za snimanje Diskoteke Muzički konzervatorijumi Druge zgrade s visokim akustičkim zahtevima SPECIFIČNE PREDNOSTI Maksimalno razdvajanje zvuka za najniže frekvencije između plafona NIDAsystem i noseće strukture Zadržava plafon na mestu u slučaju požara: sistem zaštite na pad ograničava ugnuće plafona na manje od 14 mm POREĐENJE SVOJSTAVA: Vrednosti za plafon NIDAsystem (2 x 12,5 + mineralna vuna 20 cm) pod drvenom tavanicom Skelet Rastojanje između spojeva R w + c R w + c Ln,w Ln,w db db db db Reference Sa spojem P21 S47 1,20 m bez spoja M sa spojem PHONILIGHT M50 2,00 m CEBTP AKUSTIČKA SVOJSTVA TAVANICE Skica Osnova Beton 16 cm Izrad plafona R w + c Ln,w Reference PLAFON NIDAsystem Osnova mm Ukupna debljina cm db Bez poda db Sa podom db CSTB /2 Beton 16 cm 1x12, CSTB / SISTEMI GIPS-KARTON STRANA 75

76 Plafoni NIDAsystem Spušteni plafoni akustični ŠEMA Izuzetna akustička i estetska korekcija Plafon ili oblaganje radi akustične korekcije maskirani spojevi ploča, bez izlaganja na potrese, urađen spajanjem perforiranih gisp-kartonskih ploča PRÉGYBEL TM na skelet NIDAmetalâ Legenda Perforacija Okrugla = R Kvadratna = C Linijska = L Dimenzije perforacija R12 = Ø 12 mm C10 = 10 x 10 mm L5x80 = 5 x 80 mm Broj perforiranih zona n o 1 = 1 zona n o 2 = 2 zone n o 8 = 8 zona OBLAST PRIMENE Novi radovi, obnove, sređivanja i dekoracije Holovi, zajednički ulazi i kuloari u zgradama Dvorane za predstave, bioskope, pozorišta, aule Restorani, menze Trgovinski prostori Hoteli i kancelarije SPECIFIČNE PREDNOSTI Poboljšanje zvučnog ambijenta upijanjem i prigušenjem odjeka Kvalitet izgleda i finisaže Ploče su estetski prihvatljive i dekorativne Ravna površina bez vidljivih spojeva Akustični tretman zajedničkih delova u stambenim zgradama (NRA) OTPORNOST NA VATRU PLAFON OTPORNOST NA VATRU PRAZNINA METALNA OBLOGA STRUKTURA MIN. RAST: DRVO STRUKTURA Prvi plafon otoporan na vatru Drugi plafon PREGYBEL + mineralna vuna 80 mm CD 60 : 50 cm Učvršćenja na ; 1m CD 60 : 31,25 cm Učvršćenja na ; 1m 40 cm 18 cm Zavisno od otpornosti na vatru prvog plafona STRANA 76 SISTEMI GIPS-KARTON 2010

77 PRÉGYBEL C10 n o 8 Zvučna apsorpcija a w =0,70 CTBA 03/PC/PHY /2143/1 Procent perforacija:16%. Frekvencija (Hz) Kw (prostor 10 cm) 0,54 0,93 0,99 0,78 0,63 0,61 Kw = 0,70 LM a s (prostor 30 cm ) 0,67 0,78 0,71 0,62 0,60 0,60 aw = 0,70 L PRÉGYBEL R12 n o 2 Zvučna apsorpcija a w =0,60 CSTB /6 et11 Procent perforacija:13,9%. Frekvencija (Hz) a s (prostor 10 cm) 0,69 1,04 0,87 0,62 0,51 0,48 aw = 0,60 LM a s (prostor 30 cm ) 0,67 0,96 0,81 0,66 0,53 0,49 aw = 0,60 L PRÉGYBEL R15 n o 1 Zvučna apsorpcija a w =0,60 CSTB /3 et9 Procent perforacija:16,1%. Frekvencija (Hz) a s (prostor 10 cm) 0,63 1,09 0,94 0,65 0,53 0,47 aw = 0,60 LM a s (prostor 30 cm ) 0,72 1,01 0,82 0,72 0,56 0,50 aw = 0,60 LM PRÉGYBEL R15 n o 8 Zvučna apsorpcija a w =0,50 CSTB /5 et10 Procent perforacija: 11,1%. Frekvencija (Hz) a s (prostor 10 cm) 0,71 1,03 0,83 0,54 0,43 0,39 aw = 0,50 LM a s (prostor 30 cm ) 0,71 0,93 0,73 0,56 0,42 0,39 aw = 0,50 LM PRÉGYBEL L 5X80 n o 8 Zvučna apsorpcija a w =0,55 CTBA 03/PC/PHY /2143/2 Procent perforacija: 10,7% Frekvencija (Hz) a s (prostor 10 cm) 0,56 0,95 0,94 0,65 0,48 0,41 aw = 0,55 LM a s (prostor 30 cm ) 0,68 0,75 0,73 0,6 0,49 0,44 aw = 0,55 L a s (prostor 30 cm ) bez vuna 0,52 0,69 0,66 0,5 0,39 0,33 aw = 0,45 L 2010 SISTEMI GIPS-KARTON STRANA 77

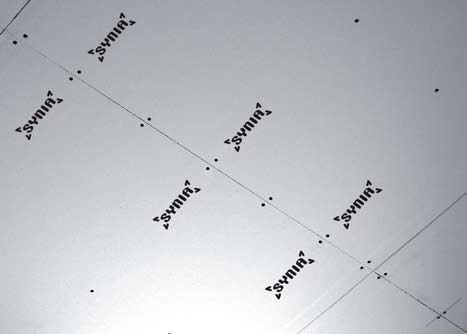

78 Plafoni NIDAsystem Perforirani spušteni plafoni ŠEMA Plafoni SYNIA Realizovanje sasvim ravnih površina Teškoća realizovanja sasvim ravnih površina proističe iz činjenice da obična ploča ima samo 2 konusne ivice. Zato smo izradil ploču s 4 konične ivice, koja dopušta realizovanje sasvim ravnih površina zidova i tavanica. Do sada je bilo teško da se postignu takve površine, osobito na velikim površinama, gde prirodna ili veštačka svetlost pada paralelno s površinom. OBLAST PRIMENE Novi radovi, renovacije, posebno sređivanje i radovi Viseći plafoni Zidovi viši od 3 m SPECIFIČNE PREDNOSTI Ostvaruje solidan spoj, otporan na naprsline Instaliranje traje kraće u poređenju s klasičnim rešenjem Način montaže i korišćeni odaci ostaju isti Postižu se potpuno ravne površine Smanjen utrošak gipsa za spajanje Synia VS normalna PLOČA Spoj 2 normalne ploče Spoj 2 ploče SYNIA Efekt zadebljanja, zbog nedostatka koničnih ivica Površina sasvim ravna, zbog postojanja 4 konične ivice na pločama SYNIA STRANA 78 SISTEMI GIPS-KARTON 2010

79 Postizanje efekta SYNIA Postavljanje metalne strukture Metalna struktura se postavlja tradicionalnim metodama i proverava se njena vodoravnost pomoću laserskog zraka ili libelom Pričvršćivanje ploče SYNIA Ploče SYNIA se montiraju isto kao i obične ploče, uz prednost da nije potrebna obrada poprečnih ivica ploče. Koničnost poprečnih ivica videće se samo posle montaže ploče na strukturu. Konfiguracija razmaka za spajanje Kada se ploča SYNIA pričvršćuje na metalnu strukturu, obrazovanje ivice za spajanje postaje odmah vidljivo. Finisaža spoja Pričvršćene ploče SYNIA dopuštaju postupak oko poprečnih ivica isto kako se postupa i na podužnim spojevima. Pažnja: Dobro je da upamtimo da, kao i u slučaju običnih ploča, i kod ploča SYNIA, kada se koristi ispunjivač za spojeve (NIDprofesional) bolje je da se spoj učvrsti mikroperforiranom papirnom trakom SISTEMI GIPS-KARTON STRANA 79

80 Plafoni NIDAsystem SPUŠTENI PLAFONI ŠEMA Zaobljeni plafon Zaobljeni plafon s maskiranim spojevima izrađen pričvršćivanjem gips-kartonskih ploča NIDA Šrafovima na zasvođen metalni skelet okačen o noseću strukturu spojnicama za vešanje. Ploča NIDA Profil NIDAmetal CD Savijeni montažni profil NIDAmetal Ankervisilica Žica sa ušicomnidasystem OBLAST PRIMENE Zakrivljeni plafoni Pokrivanje svodova Izrada i sređivanje lučnih tavanica Uređivanje prostorija (trgovinskih, za stanovanje itd) Izrada raznovrsnih dekorativnih oblika SPECIFIČNE PREDNOSTI Izrada zaobljenih oblika u plafonu za bilo koju krivinu prečnika R > 30 cm. Suva tehnika, kompatibilna sa zidovima i oblaganjem, s ravnom površinom, bez vidljivih spojeva i podesna za bilo koji tip finisaža. Dodavanje mineralne vune i podešavanje visine prostora iznad ploča zavisno od termičkih i akustičkih zahteva. STRANA 80 SISTEMI GIPS-KARTON 2010

81 PRAVILA ZA MONTIRANJE POLUPREČNIK 0,30 m 1 m 2m 3m SAVIJANJA RASTOJANJE IZMEĐU PROFILA - ELEMENATA ZA VEŠANJE 20 cm 30 cm 40 cm 50 cm RAZMAK IZMEĐU PROFILA 60 cm 90 cm 120 cm (**) 12,5-9,5 (*) priprema gipsanih ploča Snažno vlaženje natapanjem + savijanje po skeletu Snažno vlaženje natapanjem + savijanje po skeletu Vlaženje raspršivanjem Vlaženje raspršivanjem Savijanje na suvo na skeletu Savijanje na suvo na skeletu 6 (*) Snažno vlaženje natapanjem + savijanje po skeletu Vlaženje raspršivanjem Savijanje na suvo na skeletu Građevinski propisi suštinski zavise od minimalnog radnog poluprečnika i odnosi se na: Razmak između montažnih profila Razmak između spojnica za vešanje (*) U slučaju korišćenja profila postavljaju se dve ploče (**) za ostale tipove ploča (NIDAflam, Prégydur itd) preporučuju se prethodni testovi savijanja 2010 SISTEMI GIPS-KARTON STRANA 81

82 Plafoni NIDAsystem Izvođenje PRAVILA ZA MONTAŽU SPECIJALNE MONTAŽE OBRADA SPOJEVA * Za izradu plafona preporučujemo korišćenje gips-kartonskih ploča minimalne debljine 12,5 mm OBELEŽAVANJE Obeležite položaj žica za vešanje (visilica anker visilica) na nosećoj tavanici. Pričvrstite alke za vešanje (visilice) pomoću metalnih tiplova. Prilikom obeležavanja položaja žica sa ušicom vodite računa o maksimalnom razmaku između profila i zida (100 mm kada nema profila i 1/2 od osnog razmaka profila, kada se koristi profil) Isecite žice na podesnu dužinu U nastavku obeležite nivo skeleta pomoću laserskog nivelira ili pomoću providnog creva s vodom i pozicionirajte profile UD pričvrstivši ih pomoću metalnih šrafova sa tiplovima na osnom rastojanju 60 cm. POSTAVLJANJE METALNIH STRUKTURA 2.1. Jednostavna struktura Spojnica za vešanje Ubacite spojnice za vešanje u zatege sa ušicom. Učvrstite profile CD za spojnice, unošenjem spojnice za vešanje u profil i njegovim zavijanjem do postizanja čvrstog povezivanja. Podesite visinu plafona, delujući na federe spojnice za vešanje tako da plafon zauzme vodoravni položaj, koristeći se libelom. Ploče se šrafe normalno na metalnu strukturu (to odgovara najvećoj mehaničkoj otpornosti ploča), simetrično, šrafovima na svakih 300 mm. Taj tip montaže je podesan za mala spuštanja sa srednjom-niskom svetlošću. Ploče se postavljaju tako da spojevi krajeva budu pomaknuti. STRANA 82 SISTEMI GIPS-KARTON 2010

83 2.2. Jednostavna struktura Distancer Dovedite u položaj krila (federee) distancera. Pričvrstite profile CD sa po 2 šrafa AP 421x9,5 na svaki distancer, vodeći stalno računa da proveravate vodoravnost i vodoravnost strukture. Savijte lamele visilicaa tako da ne sprečavaju pričvršćivanje ploča za profile CD. Načini postavljanja ploča (postavljanje normalno na strukturu, tkane ploče itd) isti su kao i u prethodnom sistemu Dvostruka struktura Spojnica za vešanje Dvostruki skelet (definisan uglavnom kao primarni, koji neposredno pridržavaju elementi vešanja, i kao sekundarni, na koji se šrafovima postavljaju gips-kartonske ploče) obrazuje 2 normalne preklopljene mreže, povezane pomoću posebnih elemenata za ukrštavanje, spojnica. Primarna struktura se postavlja shodno opisu pod tačkom 2.1. Sekundarna struktura se pričvršćuje za primarnu pomoću jednostrukih ili dvostrukih spojnica. Stalno proveravajte vodoravnost sklopa i pravilno rastojanje između metalnih profila, ukazano na str. 65 Načini postavljanja ploča (postavljanje normalno na strukturu, tkane ploče itd) isti su kao i u jednostavnom sistemu. POVEZIVANJE PROFILA CD Spojte 2 profila CD pomoću spojnica za nastavljanje, vodeći računa da postoji rastojanje od najmanje 1,20 m između spojnice jednog profila i spojnice za nastavljanje drugog profila CD. Pričvrstite spojnicu za nastavljanje dva profila CD sa po dva šraf AP 421x9,5 za svaki profil zasebno SISTEMI GIPS-KARTON STRANA 83

84 Plafoni NIDAsystem IZOLACIJA Ako se predviđa izolacija, postavite je na metalnu strukturu pre pričvršćivanja gipskartonskih ploča. Zaštita izolacije od pare treba da bude pozicionirana uz toplu stranu, u ovom slučaju odmah iznad gips-kartonskih ploča. SEČENJE GIPS- KARTONSKIH PLOČA NIDA Pomoću olovke i metalnog lenjira obeležite deo koji treba da bude odstranjen, Odsecite karton s ploče nožem koji ćete voditi po metalnom lenjiru Odlomite ploču kratkim udarcem Odsecite karton s druge strane. POSTAVLJANJE GIPS- KARTONSKIH PLOČA Način postavljanja ploča iz tačke 2.1. Ako su vertikalni zidovi normalni Postavite prvu ploču u jedan od uglova. Pričvrstite ploče vijcima AF 212 na rastojanju 20 cm. Postavite ostale ploče sa poravnatim spojevima (da bi bila olakšana finisaža spojeva) Ako vertikalni zidovi nisu normalni Pričvrstite profile CD paralelno s jednim od vertikalnih zidova i počnite s pločom koja je koso odsečena. Radi bolje ravnosti plafona podignite skelet za 2-3 mm iznad ploča. STRANA 84 SISTEMI GIPS-KARTON 2010

85 PLAFON VELIKOG RASPONA, PROFILI POSTAVLJENI NA KANT Pričvrstite narezanu šipku za nosač i ušrafite 2 matice. Zakačite spojnice SC, zatim učvrstite celinu PLAFON NIDASYSTEM 2Plus Postavite spojnice 2Plus na profil 2Plus na razmacima 30, 40 ili 60 cm. Pozicionirajte profile 2Plus kao i profile na ivicu. Prikopčajte profile na spojnice 2Plus Spajanje sa zidovima Pozicionirajte prvu spojnicu na najviše 40 cm od početnog zida Ostavite razmak 5 cm između profila 2Plus i početnog zida Prva veza 2Plus i prvi vodoravni profil pričvršćeni su na 10 cm od početnog zida. Postavite prvi profil 2Plus na najviše 10 cm od početnog zida. Plafon većih dimenzija od dužine profila Povežite profile 2Plus spojnicama 2Plus Plafon pod nagibom Postavite spojnicu zglobnog tipa 2Plus Plafon sa promenom nagiba Postavite spojnicu za vešanje zglobnog tipa 2Plus SISTEMI GIPS-KARTON STRANA 85

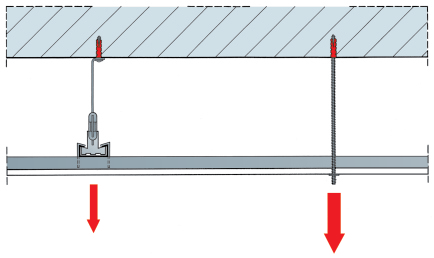

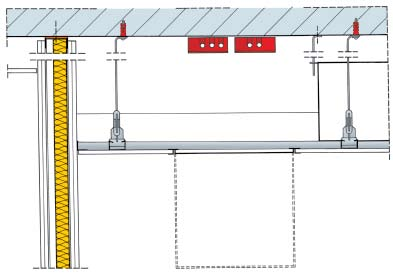

86 Plafoni NIDAsystem - cevi za kondicionirani vazduh - revizioni metalni otvor POSTAVLJANJE INSTALACIJA U sadašnjim kompleksnim zdanjima (kancelarije, trgovinski centri itd) instalacije imaju suštinsku ulogu: erkondišn, snabdevanje električnom energijom, kablovi za prenos podataka za automatizaciju zgrade (protivpožarni, kontrola klimatizacije, pristup itd), integrisane telefonske mreže/podaci itd, koji se uglavnom ugrađuju u šupljini između tavanice i spuštenog plafona ili u prostoru između poda i povišenog patosa, shodno onom što nalaže projektovanje sve gore ili sve dole. Drugi prostor zdanja korišćenih za kancelarije u kojima lažni plafon ima suštinsku ulogu jeste takozvani dorsal, podužni interval koji dopušta tranzit svih komunalnih razvoda (vazduh, energija, podaci) uglavnom iznad hodnika i odatle mogu biti zatim skrenute u svaku kancelariju. U svakom slučaju, veoma je korisno da projektovanje lažne tavanice bude korelirano s projektovanjem instalacije, određujući položaj raznih osa distribucije raznih instaliranih korisničkih priključaka, pozicija, suprapozicija, integrišući ih s modularnim pozicijama eventualnih akustičnih membrana pokretnih zidova, s čvorovima za pristup / pregled itd; sve to s eventualnom optikom proširenja i izmena. Lažni plafon ne postavlja se kao jednostavni elemenat skrivanja instalacija, nego igra osnovnu ulogu u projektovanju čitavog sistema instalacije. PRIČVRŠĆENJE TERETA Vodoravne Male težine (ispod 3 kg) Mogu se koristiti tiplovi tipa kotve ili leptira ili tiplovi Molly neposredno na gips-kartonsku ploču. Srednje težine (od 3 do 10 kg) Treba ih neposredno okačiti o metalni profil strukture lažnog plafona, i to šrafljenjem. Da bi se odredio položaj metalne strukture dovoljno je prevući magnet po površini lažnog plafona, a tiplovi treba da budu na minimalnoj medjusobnoj razdaljini 400 mm. Velike težine (preko 10 kg) U slučaju velikih težina potrebno je njihovo privezivanje neposredno za noseću strukturu zgrade (tavanica, grede itd) tako što će elemenat kojim će se okačiti proći kroz lažni plafon. STRANA 86 SISTEMI GIPS-KARTON 2010

87 AKUSTIČNI I DEKORATIVNI PLAFONI Zahvaljujući perforacijama, doprinose modeliranju površina i poboljšavaju akustični komfor; ploče se mogu koristiti i vertikalno, ali samo u zonama malo izloženim oštećenju. Postavljanje, šrafljenjem na metalni skelet, identično je kao i kod ostalih ploča sistema NIDAsystem. DILATACIONE FUGE Kada u strukturi zgrade postoje strukturne fuge, a lažni plafon je pričvršćen za različite nosače, sa znatnim recipročnim pokretima ili za očevidno elastične nosače koji mogu imati znatna ugnuća, Prikladno je izraditi dilatacione fuge. Razmake treba uraditi i za velike površine lažnog plafona, prekidajući horizontalnu ravan na svakih 15 m. OBRADA SPOJEVA Nanos se vrši gletericom od 30 cm i špahtlom od 15 cm. Pri nanošenju posebna pažnja se poklanja visokim temperaturama i snažno ventilisanim prostorima. Nanošenje se vrši po sledećim etapama: Nanese se prvi sloj materijala, tako da pasta bude dobro utisnuta u razmak spoja. Špahtlom se označi linija spajanja između ploča, da bi pasta prodrla unutar spoja i eliminisala vazdušne praznine. Time se izbegava ponovno nanošenje paste nakon očvršćenja i sušenja. Nanosi se traka i, pritiskom špahtla, eliminišu se vazdušni mehuri i višak paste sa spoja između ploča. Pošto se osuši, nanosi se drugi sloj materijala, kojim se pokriva traka i neravnine Otklanjaju se eventualni viškovi materijala. Pošto se drugi sloj osuši, nanosi se sloj za finiširanje. Radi ostvarenja izvanrednih završnih slojeva, za poslednji sloj se preporučuje korišćene gotovo pripremljene paste Readymix. Gitovanje šrafova Nanesite dva ili tri sloja radi pokrivanja glava vijaka, ostavljajući da se gips osuši posle svakog sloja. Obrada spoljnih uglova Ova operacija se izvodi bilo trakom armiranom aluminijumom, bilo metalnim profilima za zaštitu uglova. Korišćenje trake armirane s Al: Nanesite po sloj gipsa na svaku stranu ugla; Savijte ivicu trake po evidenciranoj osi, pričvrstivši je za ugao tako da dve unutarnje lamele Al budu priljubljene uz ploču; Otklonite višak materijala; Ostavite da se osuši; Pokrijte gipsom dve strane ugla; Nanesite sloj gipsa kao površinsko finisiranje. Korišćenje rupičastog metalnog ugaonog profila: Nanesite sloj gipsa na svaku stranu ugla; Pričvrstite metalni ugaoni profil; Pokrijte obe strane gipsom, odstranite višak i ostavite da se osuši; Otklonite eventualne ostatke gipsa i nanesite sloj gipsa za spojeve radi površinskog finisiranja. Obrada unutrašnjih uglova Nanesite sloj gipsa na svaku stranu ugla koji ploče obrazuju; Savijte mikro-perforiranu traku duž evidencirane ose i pričvrstite je špahtlom; Priborom za gletovanje finisirajte najpre jednu stranu, ostavite da se osuši, zatim pređite na sledeću SISTEMI GIPS-KARTON STRANA 87

88 OBLAGANJE NIDAsystem OBLAGANJE NIDAsystem STRANA 88 SISTEMI GIPS-KARTON 2010

89 Oblaganje Mehaničko pričvršćivanje profili CD 90 Mehaničko pričvršćivanje profili CW 92 Pričvršćivanje lepljenjem NIDABoardfix 94 Detalji montaže 96 Izvođenje montaže SISTEMI GIPS-KARTON STRANA 89

90 OBLAGANJE NIDAsystem OBLAGANJA NIDAsystem ŠEMA Mehaničko pričvršćivanje profili CD Oblaganja uz mehaničko pričršćivanje (pomoću distancera) ostvarena pomoću metalnog skeleta, priljubljenog uz postojeći zid, na koji se pričvršćuju gips-kartonske ploče Tehnički prikaz Otpornost na vatru maks. 120 Ploča NIDA Profil NIDAmetal CD Profil NIDAmetal CD Spojnica s mogućnošću podešavanja Metalni tipl Mineralna vuna Šraf NIDAsystem AF 212 Traka za spojeve Ispunjivač spojeva NIDAprofesional Zaptivna traka REDOVNE UPOTREBE Novi radovi i obnove Stanovi Kancelarije Bolnice i školske jedinice Dvorane za predstave i sastanke, muzičke škole, studio za snimanje Radovi s pločama NIDAhydro u vlažnim objektima SPECIFIČNE PREDNOSTI Savršeno prilagođavanje pri obnovama i unutarnjim sređivanjima Kompatibilnost proizvoda i tehnike sa plafonima NIDAsystem Ispravke geometrije i ravnosti mnogo bolje od onih koje dopuštaju sistemi lepljenjem (koji pri običnim visinama dopuštaju tek maksimalno 1-2 cm ispravke) Izvođenje na postojećim, znatno oštećenim zidovima Obrazovanje prostora između postojećeg zida i obloge koji se mogu koristiti za vođenje instalacija STRANA 90 SISTEMI GIPS-KARTON 2010

91 MEHANIČKA SVOJSTVA Izbor oblaganja zida Profili na osnom razmaku 60 cm CD 60/27 Broj i tip ploča Sopstvena težina kg/m 2 Maksimalni razmak između nosača h(m) 1 x 12,5 11 1,25 1 x ,65 1 x ,85 2 x 12,5 21 2,00 * za visine veće od 4,5m obratite se tehničkom odeljenju SVOJSTVA VATROSTALNOSTI Skica Otpornost na vatru Tip i broj ploča 30 min 2 x 12,5 60 min 2 x min 3 x 12,5 120 min + 3 x 12,5 PREGYFEU M0 PROSEČNA POTROŠNJA za m 2 OBLAGANJA Ustanovljene za oblaganje zida s jednostrukom, dvostrukom i trostrukom oblogom na metalnoj strukturi H=2,50 m i osnom razdaljinom 60 cm. Koeficijenat gubitaka nije uključen u tablicu predračuna. Ustanoviće ga izvođač radova zavisno od specifičnosti posla. PROIZVODI KOLIČINE Jednostruka obloga Dvostruka obloga Trostruka obloga Ploča NIDA 1,00 m 2 2,00 m 2 3,00 m 2 Profil NIDAmetal (UD) 0,70 m 0,70 m 0,70 m Profil NIDAmetal (CD) 2,00 m 2,00 m 2,00 m Zaptivna traka 0,7 m 0,7 m 0,7 m Mitalni tiplovi 1,6 kom 1,6 kom 1,6 kom Distancer 0,70 kom 0,70 kom 0,70 kom Šrafovi AP 421x9,5 1,4 kom 1,4 kom 1,4 kom Šrafovi AF 212x25 12 kom 3 kom 3 kom Šrafovi AF 212x45-12 kom 3 kom Šrafovi AF 212x kom Traka za spojeve 1,5 m 1,5 m 1,5 m Ispunjivač spojeva NIDAprofesional 0,25 kg 0,25 kg 0,25 kg Mineralna vuna (eventualno) 1,00 m 2 1,00 m 2 1,00 m 2 NE ZABORAVITE: U vlažnim mestima koriste se ploče NIDAhydro i izoluju se pri osnovi (videti: Vlažni objekti) Traka ili metalni ugaoni profil za učvršćenje spoljnih uglova Elastični spojevi između profila i strukture, zavisno od dilatacije strukture Zaptivanje na vazduh pri osnovi zida 2010 SISTEMI GIPS-KARTON STRANA 91

92 OBLAGANJE NIDAsystem OBLOGE NIDAsystem ŠEMA Mehaničko pričvršćivanje profili CW Oblaganja mehaničkim pričršćivanjem (pomoću metalnih vinklova 60 x 35) ostvarena pomoću metalnog skeleta, priljubljenog uz postojeći zid, na koji se pričvršćuju gips-kartonske ploče Tehnički prikaz Otpornost na vatru maks. 150 Ploča NIDA Profil NIDAmetal UW Profil NIDAmetal CW Vinkl 60 x 35 Metalni tipl Mineralna vuna Vijak NIDAsystem AF 212 Traka za spojeve Ispunjivač spojeva NIDAprofesional Zaptivna traka OBLAST PRIMENE Novi radovi i obnove Stanovi Kancelarije Bolnice i školske jedinice Dvorane za predstave i sastanke, muzičke škole, studio za snimanje Radovi s pločama NIDAhydro u vlažnim objektima SPECIFIČNE PREDNOSTI Savršeno prilagođavanje pri obnovama i unutrašnjim sređivanjima Kompatibilnost proizvoda i tehnike sa plafonima NIDAsystem Ispravke geometrije i neravnina mnogo bolje od onih koje dopuštaju sisteme lepjenjem (koji pri običnim visinama dopuštaju tek maksimalno 1-2 cm ispravke) Izvođenje na postojećim znatno oštećenim, zidovima Obrazovanje prostora između postojećeg zida i obloge koji se mogu koristiti za postavljanje instalacija STRANA 92 SISTEMI GIPS-KARTON 2010

93 MEHANIČKA SVOJSTVA Izbor oblaganja zida Profili na osnom razmaku 60 cm CW 50 CW 75 CW 100 Broj i tip ploča Sopstvena težina kg/m 2 Maksimalni razmak između nosača h(m) 1 x 12,5 12 2,10 1 x ,10 1 x ,40 2 x 12,5 22 2,50 1 x 12,5 13 2,65 1 x ,65 1 x ,00 2 x 12,5 23 3,10 1 x 12,5 13 3,20 1 x ,20 1 x ,60 2 x 12,5 23 3,80 * za visine veće od 7,6 m obratite se tehničkom odeljenju. PROSEČNA POTROŠNJA za m 2 OBLAGANJA Ustanovljene za oblaganje zida jednostrukom, dvostrukom i trostrukom oblogom na metalnoj strukturi H=2,50 m i osnom razdaljinom 60 cm. Koeficijenat gubitaka nije uključen u tablicu predračuna. Ustanoviće ga izvođač radova zavisno od specifičnosti posla. PROIZVODI KOLIČINE Jednostruka obloga Dvostruka obloga Trostruka obloga Ploča NIDA 1,00 m 2 2,00 m 2 3,00 m 2 UW profil NIDAmetal 0,70 m 0,70 m 0,70 m Profil NIDAmetal (CW) 2,00 m 2,00 m 2,00 m Zaptivna traka 0,7 m 0,7 m 0,7 m Dowel-metalna 1,6 kom 1,6 kom 1,6 kom Metalni ugaonik 60 x 35 0,70 kom 0,70 kom 0,70 kom Šrafovi AP 421x9,5 1,4 kom 1,4 kom 1,4 kom Šrafovi AF 212x25 12 kom 3 kom 3 kom Šrafovi AF 212x45-12 kom 3 kom Šrafovi AF 212x kom Traka za spojeve 1,5 m 1,5 m 1,5 m Ispunjivač spojeva NIDAprofesional 0,25 kg 0,25 kg 0,25 kg Mineralna vuna (eventualno) 1,00 m 2 1,00 m 2 1,00 m 2 NE ZABORAVITE: U vlažnim mestima koriste se ploče NIDAhydro i izoluju se pri osnovi (videti: Vlažni objekti) Traka ili metalni ugaoni profil za učvršćenje spoljnih uglova Elastični spojevi između profila i strukture, zavisno od dilatacije strukture Zaptivanje na vazduh pri osnovi zida VATROSTALNA SVOJSTVA Videti tablicu sa 87. strane. Voditi računa da se koristi odgovarajući tip metalne strukture 2010 SISTEMI GIPS-KARTON STRANA 93

94 OBLAGANJE NIDAsystem OBLAGANJE NIDAsystem ŠEMA Pričvršćivanje lepljenjem suvo malterisanje Oblaganja lepljenjem pomoću adezivnog gipsa NIDA Boardfix, nanošenjem gipsa na zadnju stranu gips-kartonskih ploča Lafarge, lepljenje sistema na postojeći zid nosač. Tehnički prikaz Spoj sa završenim podom Spoj u preseku Ploča NIDA Traka za spojeve Ispunjivač spojeva NIDAprofesional Adezivni gips NIDABoardfix OBLAST PRIMENE Novi radovi i obnove Stanovi Kancelarije Bolnice i školske jedinice SPECIFIČNE PREDNOSTI Savršeno prilagođavanje pri obnovama i unutrašnjim uređivanjima Kompatibilnost proizvoda i tehnike sa plafonima NIDAsystem Izvođenje na postojećim, znatno oštećenim zidovima Pokrivanje svih površinskih nepravilnosti postojećeg zida Povišenje termičke otpornosti i zvučne izolacije STRANA 94 SISTEMI GIPS-KARTON 2010

95 MEHANČKA SVOJSTVA Izbor obloga za zid Maksimalna visina plafona Preporuka Ploča NIDA Adezivni gips NIDA Boardfix 2,70-3 m Jednostavno oblaganje adezivnim gipsom NIDABoardfix Traka za spojeve 3-4,5 m Oblaganje na adezivnom gipsu uz postavljanje drvene šipke na postojeću zidnu konstrukciju, pod poprečnim ivicama ploča, tako da se ploče mogu ušrafiti Ispunjivač spojeva NIDAprofesional > 4,5 m Oblaganje preko metalne strukture Traka za uglove ili metalni ugaoni element PROSEČNA POTROŠNJA za m 2 OBLAGANJA Ustanovljene za oblaganje zida visine 2,5 m Koeficijenat gubitaka nije uključen u tablicu predračuna. Ustanoviće ga izvođač radova zavisno od specifičnosti posla. Količine Proizvodi Ploča NIDA 1,00 m 2 NE ZABORAVITE: Traku ili metalni uglasti profil za učvršćenje spoljnih uglova Zaptivka na vazduh pri osnovi zida Adezivni gips NIDABoardfix Traka za spojeve Ispunjivač spojeva NIDA PROFESIONAL Vidi tablicu potrošnje 1,5 m 0,25 kg OTPORNOST NA VATRU Potrošnja adezivnog gipsa NIDABoardfix Tip osnove kg/ m 2 Sirovi beton 1,5-2 Zidani zid 2-2,5 Malterisani zid 2,5-3 Za bilo koji zahtev u pogledu protivpožarne zaštite obratite se tehničkom odeljenju SISTEMI GIPS-KARTON STRANA 95

96 OBLAGANJE NIDAsystem DETALJI MONTIRANJA Profil za zaštitu ugla Profil CD Gips-kartonska ploča Lafarge Zaptivna traka Metalni tipl Samourezujući šraf Samobušeći šraf Distancer Poprečni presek Ispunjivač spojeva Profil UD Papirna traka Distancer CD profil Metalni tipl Samourezujući šraf Gips-kartonska ploča Lafarge Ugaoni spoj Samourezujući šraf Samobušeći šraf Profil (CD) Distancer Gips-kartonska ploča Lafarge Zaptivna traka Metalni tipl Prostorni presek: rastojanje između distancera Vertikalno postavljanje Distancer Profil CD Samourezujući šraf Samoprobijajući šraf Gips-kartonska ploča Lafarge Zaptivna traka Metalni tipl Ispunjivač spojeva Papirna traka * Horizontalne i vertikalne fuge se ostavljaju naizmenično da bi se izbeglo njihovo preklapanje u slučaju višestrukih obloga Ugaoni spoj; rastojanje između distancera Postvljanje ploča STRANA 96 SISTEMI GIPS-KARTON 2010

97 DETALJI MONTIRANJA Profil za zaštitu ugla Profil CW Gips-kartonska ploča Lafarge Zaptivna traka Metalni tipl Samourezujući šraf samobušeći šraf Vinkl 60x35cm Papirna traka Ispunjivač spojeva Profil UW Zaptivna traka Vinkl 60 x 35 cm CW profil Metalni tipl Samourezujući šraf Gips-kartonska ploča Lafarge Ugaoni spoj Samoubušujući šraf Samourezujući šraf Profil (CW) Vinkl 60 x 35 cm Gips-kartonska ploča Lafarge Zaptivna traka Metalni tipl Prostorni presek: rastojanje između vinklova 60 x 35 cm Poprečni presek Zaptivna traka Metalni tipl Samourezujući šraf Samoubušujući šraf Vinkl 60 x 35 cm Zaptivna traka Metalni tipl Ispunjivač spojeva Papirna traka * Horizontalne i vertikalne fuge se ostavljaju naizmenično da bi se izbeglo njihovo preklapanje u slučaju višestrukih obloga Ugaoni spoj; rastojanje između elemenata za učvršćenje Postavljanje ploča 2010 SISTEMI GIPS-KARTON STRANA 97

98 OBLAGANJE NIDAsystem IZVOĐENJE SISTEMI MEHANIČKOG UČVRŠĆIVANJA PRAVILA ZA MONTIRANJE OBELEŽAVANJE I MONTAŽA METALNIH STRUKTURA Obeležite na ploči mesta za postavljanje profil (UD/UW), vodeći računa o debljini ploča Isecite profile (CD/CW) na dužinu za 1 cm manju od razmaka između tavanice i plafona Nanesite zaptivnu traku između profila i tavanice Pričvrstite profile za tavanicu: Mehanički na 60 cm (vijci i tiplovi) + ekseri Upucavanjem tiplovima Nalepljivanjem (na ravan i čist nosač) Obeležite na patosu i na plafonu poziciju žica (CD/CW) u unutrašnjosti profil Osna razdaljina 60 ili 40 cm MONTAŽA DISTANCERA Obeležite na zidu nosaću mesta za postavljanje distancera (ili vinklova 60 x 35). Pričvrstite visilicae pomoću metalnih tiplova. Maksimalna visina pričvršćivanja visilicaa ne treba da premaši visinu prostorije Razmak od poslednje alke do plafona treba da bude minimum 5 cm. STRANA 98 SISTEMI GIPS-KARTON 2010

99 Postavite profile u unutrašnjost distancera. Nagnite malo profil grede pri njegovom unošenju u profil. Dovedite u položaj krake visilicaa Po pričvršćivanju profila distancerima proverite vodoravnost ostvarene metalne strukture. TERMIČKA I ZVUČNA IZOLACIJA Eventualno pozicionirajte izolacioni sloj mineralne vune između zida nosača i metalne konstrukcije pre pričvršćivanja ploča. Ne zaboravite da prethodno montirate električne kablove ili eventualne instalacije. SEČENJE GIPS-KARTONSKIH PLOČA NIDA Pomoću olovke i metalnog lenjira obeležite deo koji treba da bude odstranjen, Odsecite karton s ploče nožem koji ćete voditi po metalnom lenjiru Odlomite ploču kratkim udarcem Odsecite karton s druge strane. POSTAVLJANJE GIPS KARTONSKIH PLOČA NIDA Postavite gips-kartonske ploče u položaj Po visini Nalepljene na profile Pričvršćene za plafon. Eventualno razmislite o sledećim aspektima: Da ubodnom testerom isečete mesta gde će se postaviti kutije za električnu instalaciju Zašrafite ploče šrafovima NIDAsystem: Osna razdaljina maks. 30 cm. Najmanje 1 cm od ivice ploče. Zašrafite ploče idući od dole prema gore SISTEMI GIPS-KARTON STRANA 99

100 OBLAGANJE NIDAsystem IZVOĐENJE SISTEMI FIKSIRANJA LEPLJENJEM PRAVILA MONTIRANJA vezivni gips NIDABoardfix OBELEŽAVANJE OBLAGANJA Označite na površini mesta za postavljanje ploča, vodeći računa o debljini obloge. Kod starih površina treba proveriti prianjanje, uz uklanjanje površina koje zvone, masnih zona i uz dobro ispiranje površina. Ako su površine već pokrivene vlažnim malterom, potrebno ga je ukloniti, maker u zonama tačaka za lepljenje PRIPREMA VEZIVNOG GIPSA NIDABoardfix Sipajte vodu u čistu posudu, uz poštovanje doziranja sa vreće vezivnog gipsa NIDABoardfix Naspite prah vezivnog gipsa u vodu (vidi uputstva sa vreće) Mešajte dok ne postignete homogenu pastu. NAPOMENE: Mešanje treba obaviti u potpuno čistoj posudi, od plastike ili gume, a voda da bude čista i da potiče na primer iz vodovodnog sistema. Temperatura vode i okrućenja treba da bude viša od 5 0 C Pripremu vezivnog gipsa NIDABoardfix treba obaviti prema uputstvima sa poleđine vreće, odnosno iz tehničkog lista. STRANA 100 SISTEMI GIPS-KARTON 2010

101 SEČENJE GIPS-KARTONSKIH PLOČA NIDA Pomoću olovke i metalnog lenjira obeležite deo koji sledi da bude odstranjen, Odsecite karton s ploče nožem koji ćete voditi po metalnom lenjiru Odlomite ploču kratkim udarcem Odsecite karton s druge strane. LEPLJENJE PLOČA OD GIPS-KARTONA NIDA Nanesite vezivni gips u tačke po linijama na ploče ili direktno na zid (deset tačaka prečnika 10 cm/m2) Stari zidovi Vezivni gips nanesite na zid pošto ste prethodno izgladili i grundirali postojeći zid MONTIRANJE GIPS- KARTONSKIH PLOČA NIDA Postavite 2 lajsne od gips-kartona debljine 1 cm u osnovu i postavite ploču vertikalno. Snažno pritisnite ploču na zid nosač dok ne stignete do prethodno izvučenih oznaka Proverite vodoravnost dobijenih površina, uz eventualno potrebna retuširanja SISTEMI GIPS-KARTON STRANA 101

102 SPECIFIČNOSTI U NIDAsystem SPECIFIČNOSTI U NIDAsystem STRANA 102 SISTEMI GIPS-KARTON 2010

103 CEVI Horizontalne cevi za odimljavanje i ventilaciju 104 Vertikalne cevi za odimljavanje i ventilaciju 106 Zaštita metalnih struktura- protivpožarna zaštita nosećih metalnih struktura SISTEMI GIPS-KARTON STRANA 103

104 SPECIFIČNOSTI U NIDAsystem Horizontalne cevi PRÉGYFEU M0 ŠEMA Odimljavanje i ventilacija Cev za odimljavanje 1h Horizontalne cevi namenjene ventilaciji i uklanjanju dima iz prostorija. Osmišljene su montiranjem PREGYFEU M0 BD25 ploča sklopljenih pomoću metalnih uzengija ili šrafova. Tehnički prikaz Cev za odimljavanje 2h Cev za ventilaciju 1h Cev za ventilaciju 2h Ploča PRÉGYFEU M0 OBLAST PRIMENE Novi radovi i renoviranja Hoteli Kancelarije Sale za predstave i sastanke, bolnice i školske ustanove Industrijske i privredne građevine Parkirališta itd. SPECIFIČNE PREDNOSTI: Broj ploča određuje svojstva sistema El 1h - PREGYFEU M0 BD25 El 2 h - PREGYFEU M0 BD25 Fleksibilni sistemi koji se prilagođavaju zahtevima Mogućnost predfabrikovanja cevi Sastavljanje ploča pomoću metalnih uzengija ili šrafova Suva tehnika montaže kompatibilna sa sistemima gisp-karton NIDAsystem STRANA 104 SISTEMI GIPS-KARTON 2010

105 SVOJSTVA Tip Otpornost na vatru Obloga Reakcija na vatru Ogrlica Element vešanja : 1 m (1) Unutrašnja visina i širina (cm) min max Napomene 1 h 1 PRÉGYFEU M0 BD25 CO (CA1) 18 cm UPN 40x20x5 Narezana šipka M8 bez 75 x 50 Ukrutite početak cevi (2) 75 x x 125 Postavite traku 18 cm između ogrlica na gornjoj stran cevi (3) Ojačajte kraj cevi (2) Cev za odim ljavanje Cev za ventilaciju 2 h 1 h 2 h 2 PRÉGYFEU M0 BD25 1 PRÉGYFEU M0 BD25 2 PRÉGYFEU M0 BD25 CO (CA1) CO (CA1) CO (CA1) bez 18 cm 30 cm 18 cm 30 cm UPN 40x20x5 Narezana šipka M8 UPN 40x35x5 Narezana šipka M10 UPN 60x30x6 Narezana šipka M12 UPN 80x45x6 Narezana šipka M12 40x80x3,2 Narezana šipka M14 80x80x3,6 Narezana šipka M16 UPN 80x45x6 Narezana šipka M16 70x70x3,2 Narezana šipka M16 bez 75 x 50 Pri vezivanju između sekcija pomerite spojeve slojeva 75 x x 125 za 10 cm 60 x x x x x x x x x x x x 80 Ojačajte 4 ugla trakom Ojačanje= 15 cm na svakoj tački vešanja Na spoju dva odeljka pomerite spojeve 2 sloja za 2,5 cm 80x80x3,6 Narezana šipka M x x 100 Na spoju dva odeljka pomerite spojeve 2 sloja za 2,5 cm 100x100x4 Narezana šipka M x x 125 Ojačanje = 15 cm na svakoj tački vešanja (1) Profili UPN zamenjuju profile U (2) Postavite drugu ploču PREGYFERU BD25 čitavom dužinom prvog odsečaka do prve ogrlice Lmin= 65 cm na početku cevi (3) Postavite 2. ploču PREGYFREU čitavom dužinom prvog i drugog odsečka do druge ogrlice Prosečne količine po m 2 cevi količine postavljene na horizontalnu cev u osnovnom delu sa unutrašnjim opsegom P izraženo u metrima. PROIZVODI Jednostruka obloga 1h Odimljavanje ventilacija sekcije od 40x 60 cm do 50 x 75 cm KOLIČINE Ventilacija preseci od 60 x75 do 125x150 cm Dvostruka obloga 2h Odimljavanje Ventilacija Kombinacija odimljavanja i ventilacije 150x125 Cev PRÉGYFEU M0 BD25 (1,4 x P) m 2 (1,6 x P) m 2 (2,4 x P) m 2 (2,8 x P) m 2 Uzengija kom 80 kom 80 kom 90 kom Uzengija kom 120 kom 120 kom Cev za ventilaciju presek 75v50-150x125 Gips NIDA Pofesional 0,5 kg 0,5 kg 0,5 kg 0,5 kg Element vešanja UPN profil ili prema tablici svojstava Narezana šipka prema tablici svojstava Element za vezu sa nosačem 1,05 kom 1,05 kom 1,05 kom 1,05 kom 2,1 kom 2,1 kom 2,1 kom 2,1 kom 2,1 kom 2,1 kom 2,1 kom 2,1 kom Cev za ventilaciju 2h presek 120x100 do 150x SISTEMI GIPS-KARTON STRANA 105

106 SPECIFIČNOSTI U NIDAsystem Vertikalne cevi PRÉGYFEU M0 ŠEMA Odimljavanje i ventilacija Cev za odimljavanje 1h Vertikalne cevi namenjene ventilaciji i uklanjanju dima iz prostorija. Osmišljene su montiranjem PREGYFEU M0 BD25 ploča sklopljenih pomoću metalnih uzengija ili šrafova. Tehnički prikaz Cev za odimljavanje 2h Ploča PREGYFEU MO OBLAST PRIMENE Novi radovi i renoviranja Hoteli Kancelarije Sale za predstave i sastanke, bolnice i školske ustanove Industrijske i privredne građevine Parkirališta itd. SPECIFIČNE PREDNOSTI: Broj ploča određuje svojstva sistema El 1h - PREGYFEU M0 BD25 El 2 h - PREGYFEU M0 BD25 Fleksibilni sistemi koji se prilagođavaju zahtevima Mogućnost predfabrikovanja cevi Sastavljanje ploča pomoću metalnih uzengija ili šrafova Suva tehnika montaže kompatibilna sa sistemima gisp-karton NIDAsystem STRANA 106 SISTEMI GIPS-KARTON 2010

107 SVOJSTVA Tip Otpornost na vatru Obloga Reakcija na vatru min Presek (cm) max Maks. visina između nosača Napomene 1 h 1 PRÉGYFEU M0 BD25 CO (CA1) bez 150 x125 4,00 Predvideti skriveni spoj širina 18 cm na svakoj horizontalnoj fugi. Na početku cevi udvostručite pločom dimenzija 70/76 cm prateći sistem nošenja težine cevi Ojačajte 4 ugla cevi trakom širine 5 cm Cev za odimljavanje 2 h 2 PRÉGYFEU M0 BD25 CO (CA1) bez 150 x125 4,00 Na početku cevi udvostručite omotač pločom dimenzija 20/26 cm prateći sistem nošenja težine cevi 1 h 1 PRÉGYFEU M0 BD25 CO (CA1) 60X x125 5,00 Predvideti skriveni spoj širine 18 cm na svakoj horizontalnoj fugi. Na početku cevi udvostručite pločom dimenzija 20/26 cm prateći sistem nošenja težine cevi Ojačajte 4 ugla cevi trakom širine 5 cm Cev z ventilaciju 2 h 3 h 2 PRÉGYFEU M0 BD25 2 PRÉGYFEU M0 BD25 CO (CA1) CO (CA1) 45X30 60X x x125 5,00 Na spojevima sekcija pomerite za 10 cm spojeve 2 sloja. Na početku cevi udvostručite pločom dimenzija 20/26 cm prateći sistem nošenja 5,00 težine cevi SISTEM ZA OSLANJANJE Cev za odimljavanje Rešenje 1: Presek otvora u međuspratnoj ploči = Presek cevi + 4 cm UPN 60 (prelazi cev za 10 cm u oba smera) + narezana šipka M10 Rešenje 2 Presek otvora u međuspratnoj ploči = Presek cevi + 4 cm Dimnjak 40 x 25 x 4 učvršćen sa tiplovima po čitavom obimu otvora, preostali proctor popunjava se gispom Rešenje 3 Presek otvora u međuspratnoj ploči = Presek cevi + 1 cm Bez popuna Jednostruka obloga 1h Dvostruka obloga 2h Jednostruka obloga 1h Dvostruka obloga 2h Jednostruka obloga 1h Dvostruka obloga 2h Dvostruka obloga na vidini do 70 cm Uzengije N50 / šraf AF Lajsna od ploče 20 cm UPN 60 - narezana šipka M10 Dvostruka obloga na vidini do 70 cm Uzengije N50 / šraf AF Gips Dvostruka obloga na vidini do 70 cm Uzengije N50 / šraf AF Lajsna od ploče 20 cm ispunjivač spojeva NIDA Profesional Kamena vuna 30 kg/m 2 Lajsna od ploče 10 cm Bazaltna mineralna vuna 30 kg/m 2 Ugaonik 40 x 25 cm fiksiran tiplovima na svakih 30 cm (1) Mogućnost dobijanja fleksibilnog spoja na vidljivoj strani koristeći odgovarajući metalni ugaonik. Lajsna od ploče 10 cm 2010 SISTEMI GIPS-KARTON STRANA 107

108 SPECIFIČNOSTI U NIDAsystem Zaštita metalnih struktura ŠEMA Protivpožarna zaštita nosećih metalnih delova građevine Oblaganje metalnih struktura građevine (stubova i greda) šrafljenjem jedne ili više ploča od gipskartona na sekundarnu metalnu strukturu od galvanizovanog čelika. Tehnički prikaz Ploča NIDA Profil NIDAmetal (CD) Profil NIDAmetal (UD) OBLAST PRIMENE: Novi radovi i renoviranja Hoteli Kancelarije Svi tipovi građevina gde postoje sledeći uslovi: klasa otpornosti na vatru CO ili C1 stabilnost metalnih struktura u slučaju požara od ¼h do 4h Industrijske i poslovne građevine Parkirališta itd. SPECIFIČNE PREDNOSTI Broj ploča određuje svojstva sistema Sastavljanje ploča pomoću metalnih uzengija ili šrafova Suva tehnika montaže kompatibilna sa sistemima gisp-karton NIDAsystem Širok spektar montaže prilagođen zahtevima otpornosti na vatru parametara stabilnosti metalnih struktura u slučaju požara. STRANA 108 SISTEMI GIPS-KARTON 2010

109 SVOJSTVA MASIVNOST: Zavisno od tipa profila i konfiguracije structure Dimenzija Masivnost (m -1 ) HEA HEB HEA HEB Dimenzija Masivnost (m -1 ) UPN UAP UPN UAP Dimenzija Masivnost (m -1 ) IPE IPN IPE IPN Izbor rešenja protivpožarne zaštite Zavisno od masivnosti i otpornosti na vatru Potražite u tabeli levo faktore masivnosti koje odogvaraju gredama i stubovima koje treba zaštititi, zavisno od tipa profila i konfiguracije structure. Za rekonstituisane profile irzačunajet faktore masivnosti i podelite površinu izloženu požaru sa zapreminom čelika u elementu. Otpornost na vatru Broj i tip Flam ploča granica masivnosti profila (m -1 ) /2 h 1 Flam 12,5 1h 1 Flam 12,5 1 Flam 15 1h 30 1 Flam 12,5 2 Flam 15 3 Flam 12,5 2h 1 Flam 15 2 Flam 15 3 Flam 15 2 Flam 12,5 3h 3 Flam 12,5 3 Flam 15 - Otpornost na vatru Broj i tip Pregyfeu ploča granica masivnosti profila (m -1 ) /2 h 1 PFeu MO 12,5 1h 1 PFeu MO 12,5 1 PFeu MO 15 2 PFeu MO 12,5 1 PFeu 1 PFeu 3 PFeu 1h 30 2 PFeu MO 12,5 MO 12,5 MO 15 MO 12,5 2h 1 PFeu MO 15 2 PFeu MO 12,5 2 PFeu MO 15 3 PFeu MO 12,5 3h 2 PFeu MO 12,5 2 PFeu MO 15 4h 3 PFeu MO 12,5 3 PFeu MO 15 Otpornost na vatru FLAM PREGYFEU M0 3 PFeu MO 12,5 STANDARD 3 PFeu MO 15 - Broj i tip standardnih ploča granica masivnosti profila (m -1 ) 1/2 h 2x12, h 2x12,5 - Faktor masivnosti izražen u m -1 - odnos između obima elementa koji se štiti i površina poprečnog preseka zaštićenog metalnog elementa PROSEČNA POTROŠNJA po ml CEVI Određeno za stub HEB200 (200 x 200 mm) zaštićen sa 4 strane PROIZVODI Jednostruka obl. 12,5-15 KOLIČINE Dvostruka 12,5-15 Trostruka 12,5 Ploča NIDA 1,10 m 2 2,30 m 2 3,56 m 2 Profil (UD) 8,00 m 8,00 m 8,00 m Profil (CD) 1,25 m 1,25 m 1,25 m Šrafovi AF 212x25 40 kom (12,5) 20 kom (12,5) 20 kom. Šrafovi AF 212x35 40 kom (15) 20 kom (15) - Šrafovi AF 212x35-40 kom. 20 kom. Šrafovi AF 212x kom. Šrafovi AF 212x9,5 16 kom. 16 kom. 16 kom Gipšs za spojeve NIDAprofesional 1,1 kg 1,1 kg 1,1 kg Traka za spojeve 4,00 m 4,00 m 4,00 m Vezivni gips NIDA Boardfix 1,80 kg10 tačaka/m 2 0,10 kg 0,10 kg NE ZABORAVITE Izaberite kompoziciju minimalne zaštite elementa zavisno do zahtevane otpornosti na vatru, od masivnosti elementa i od potrebne reakcije na vatru obloge Protekcija određena u odnosu na krittičnu temperaturu od C SISTEMI GIPS-KARTON STRANA 109

110 Tehnički listovi Tehnički listovi STRANA 110 SISTEMI GIPS-KARTON 2010

111 Tehnički listovi Građevinski gips - Adera Basic 112 Glet za završni sloj - Adera Finna 114 Modelarski gips - Adera Stucco 116 Mašinski gipsani malter - Adera Strato 118 Ispuna za spojeve - Nida profesional 120 Ispuna za spojeve - Nida profesional Fresh 122 Gipsano vezivo za gips-karton - NidaBoardFix 124 Gips ploča akustična SISTEMI GIPS-KARTON STRANA 111

112 GIPS PAKOVANJE / IZGLED Proizvod je prah belo-žućkaste boje, na osnovu poluhidratiranog kalcijum sulfata. Posipanjem u vodu dobija se homogena pasta, pogodna za nanošenje. Zapakovan je u papirnim vrećama s polietilenskom folijom od 5 i 25 kg. UPOTREBA Prethodne nivelacije. Popravke podložnih površina. Punjenje rupa. Pričvršćivanje nosača i ugrađenih elektroinstalacija. ATESTIRANJE Proizvod je u skladu predviđanjima standarda SR EN :2008 Gips i malterisanje gipsom. Evaluacija saobraznosti proizvoda ostvaruje se kontrolom proizvodnje u fabrici i inicijalnim tipskim proverama, izvršenim u laboratorijama proizvođača. Sistem menadžmenta kvaliteta povremeno je ocenjivan i atestovan od strane Atestnog organa AEROQ, uzimajući se za referencu standard SR EN ISO 9001:2001 Sistemi menadžmenta kvaliteta. Zahtevi. PREDNOSTI Lakoća u pripremi i primeni. Brzina pričvršćivanja nosača i električnih trasa. Visoka mehanička otpornost, koja daje stabilnost i trajnost. Podešava vlažnost prostorije, zid diše. Veoma dobra obradivost. Nezapaljiv je, lišen toksicičnosti i agresivnosti. TEHNIČKE KARAKTERISTIKE Granulacija: m Vreme upotrebljivosti: minuta Vreme sušenja 1 : 5-6 sati Potreba vode za smešu: 0,6-0,7 l /1 kg praha Otpornost (na 2 sata): Na savijanje: minimum 2 N/mm2 Na sabijanje: minimum 3,8 N/mm2 Reakcija na vatru: A1 1) Napomena: vrednost izmerena pri temperaturi od 20 0 C i relativnoj vlažnosti vazduha 50%. SKLADIŠTENJE I ROK UPOTREBLJIVOSTI Proizvod je upotrebljiv 6 meseci od dana proizvodnje upisanog na vreći, pod uslovima skladištenja i prenosa zaštićeno od atmosferskih činilaca. U slučaju delimične upotrebe, zatvorite brižljivo vreću, da biste je mogli koristiti za kasnije primene. STRANA 112 SISTEMI GIPS-KARTON 2010

113 1. PREPORUKE Temperatura radne sredine je minimum 5 0 C, uključno za podložni sloj. Preporučuje se upotreba samo u unutarnjim prostorima, sa vlažnošću ispod 60%. 2. MERE ZAŠTITE Radi se s odgovarajućom zaštitnom opremom, naočarima i maskom protiv prašine. Pri dugoročnoj upotrebi nose se rukavice. Vreću podizati savijajući kolena i držeći pravo leđa. Izbegava se prašenje okoline. Ne izliva se proizvod u kanalizacionu mrežu. Može se baciti sa bioraspadljivim domaćinskim otpacima. 3. ALAT Preporučuje se da bude od nerđajućeg čelika, čist sl Proverava se prvougaonost alata za gletovanje i štaphtle. 4. PRIPREMA SLOJA PODLOGE Podloga namenjena malterisanju treba da bude suva, očišćena od prašine, da nema ljuspanja, da ne bude zamrznuta, da poseduje nosivost i da ne sadrži mrlje masnoće. Podloga se gruntuje radi podešavanja apsorpcije površine pre nanošenja paste - sl Poštovaće se vreme sušenja grunta naznačeno u tehničkom listu proizvoda. 5. PRIPREMA Koristeći čist sud, ulije se voda i zatim se dodaje gips, tako da pada kao sitna kiša po celoj površini vode sl. 5.1 / 5.2 Ostavi se 2-3 minuta da bi se gips natopio vodom i da bi se dobila gustina pogodna za rad. U slučaju mešanja radno vreme se skraćuje za 30%. Napomena: Pošto je u pitanju gips koji brzo očvrsne, priprema se u malim količinama, da bi se izbegli gubici. 6. NANOŠENJE NA PODLOGU Dobijena pasta nanosi se korišćenjem pribora za gletovanje ili špahtlom od nerđajućeg čelika. Sl. 6.1/6.2/6.3/ SISTEMI GIPS-KARTON STRANA 113

114 GIPS PAKOVANJE / IZGLED Proizvod je fini prah bele boje, na bazi gipsa, mineralnih dodataka i aditiva, koji pomešan s vodom daje homogenu pastu veoma pogodnu za korišćenje i sa sporim očvršćavanjem. Zapakovan je u papirnim vrećama s polietilenskom folijom od po 20 kg. UPOTREBA Gletovanje i finisiranje prvim i drugim slojem unutrašnjih malterisanih površina na osnovu cementa, cementa-kreča, gipsa. Posebne finisaže gips-kartonskih ploča. Popravke unutarnjih oštećenih finisaža. ATESTIRANJE Proizvod je u skladu predviđanjima standarda SR EN :2008 Gips i malterisanje gipsom. Procena usklađenosti proizvoda ostvaruje se kontrolom proizvodnje u fabrici i inicijalnim tipskim proverama, izvršenim u laboratorijama proizvođača. Sistem menadžmenta kvaliteta povremeno je ocenjivan i atestovan od strane Atestnog organa AEROQ, uzimajući kao referencu standard SR EN ISO 9001:2001 Sistemi menadžmenta kvaliteta. Zahtevi. PREDNOSTI Lakoća u pripremi i primeni. Zbog posebne plastičnosti veoma je dobro obradiv. Može se koristiti za prvi ali i za poslednji sloj. Po sušenju postižu se ravne površine, bez pukotina. Veoma dobro prianja za podložni sloj, što mu daje trajnu otpornost i stabilnost. Postignuta površina ne zahteva brušenje. Brzo se homogenizuje, kao pasta tipa krema, i lako nanosi. Ne podiže se tokom nanošenja. Površine na koje je nanet bivaju po sušenju uniformno bele. Kompatibilan je s perivim bojama, humusom, krečom i drugim tipovima krečenja. Lišen je toksičnosti i agresivnosti. TEHNIČKE KARAKTERISTIKE Granulacija: m Specifični utrošak: 1-2 kg/m 2 Vreme upotrebljivosti: minimum 70 minuta Vreme sušenja 1,2 : 1-2 dana 1) Zavisno od atmosferskih uslova. 2) Zavisno od debljine nanetog sloja Potreba vode za smešu: 6 l /10 kg praha, za gustinu preporučenu za prvi sloj 7 l /10 kg praha, za gustinu preporučenu za drugi sloj Reakcija na vatru: A1 Debljina prvog sloja: 1-3 mm Debljina drugog sloja: 0,3-1 mm SKLADIŠTENJE I ROK UPOTREBLJIVOSTI Proizvod je upotrebljiv 12 meseci od dana proizvodnje upisane na vreći, u uslovima skladištenja i prenosa zaštićeno od atmosferskih činilaca. U slučaju delimične upotrebe, zatvorite brižljivo vreću, da biste je mogli koristiti za kasnije primene. STRANA 114 SISTEMI GIPS-KARTON 2010

115 1. PREPORUKE Temperatura radne sredine je minimum 5 0 C, uključno za podložni sloj. Preporučuje se upotreba samo u unutarnjim prostorima, sa vlažnošću ispod 60%. 2. MERE ZAŠTITE Radi se s odgovarajućom zaštitnom opremom, naočarima i maskom protiv prašine. Pri dugoročnoj upotrebi nose se rukavice. Vreću podizati savijajući kolena i držeći pravo leđa. Izbegava se prašenje okoline. Ne izliva se proizvod u kanalizacionu mrežu. Može se baciti sa biorazgradivim otpacima iz domaćinstva. 3. ALAT Preporučuje se da bude od nerđajućeg čelika, čist sl Pribor za gletovanje i špahtla proveravaju se u pogledu pravougaonosti 4. PRIPREMA PODLOŽNOG SLOJA Podloga namenjena malterisanju treba da bude suva, očišćena od prašine, da nema ljuspanja, da ne bude zamrznuta, da poseduje nosivost i da ne sadrži mrlje masnoće. Podloga će biti amorsovana radi podešavanja apsorpcije površine pre nanošenja paste - sl Poštovaće se vreme sušenja grunda naznačeno u tehničkom listu proizvoda. 5. PRIPREMA Koristeći čist sud, ulije se voda i zatim se dodaje gips, tako da pada kao sitna kiša po celoj površini vode sl. 5.1 / 5.2 Pošto se voda upije, meša se mehanički dok se ne dobije homogena pasta. Prilikom pripreme gleta za prvi sloj, koristi se veća gustina gleta, da bi se olakšalo punjenje neravnina i postizanje ravnih površina podloge. Prilikom pripreme gleta za drugi sloj, koristi se manja gustina gleta, da bi se olakšalo ispravljanje i finisaranje površine podloge. 6. NANOŠENJE I Finiširanje Dobijena pasta nanosi se u tankim slojevima, korišćenjem pribora za gletovanje od nerđajućeg čelika, sve dok se ne postignu ravne površine, bele boje. Sl. 6.1/6.2. Postignuta površina može se ravnati priborom za gletovanje, bez potrebe za brušenjem, tako što se malo nakvasi četkom kada počne da se steže sl. 6.3/6.4. Kvalitet izvedenih radova zavisi od stepena proizvodnje. Za nastavak ostalih radova pričekaće se da se gletovana površina potpuno osuši SISTEMI GIPS-KARTON STRANA 115

116 GIPS PAKOVANJE / IZGLED Proizvod je fini prah bele boje, na osnovu poluhidratiranog kalcijum sulfata. Sipanjem u vodu dobija se homogena pasta pogodna za primenu. Zapakovan je u papirnim vrećama s polietilenskom folijom od 5 i 25 kg. UPOTREBA Livenje u forme, ornamenti, štukature korišćene kao unutarnje dekoracije: lajsni, friza, galerija, šara, ugaonih profila, plafonjera, stubova, frontona itd. Finisiranje unutrašnjih malterisanih površina na osnovu cementa, cementa-kreča, gipsa, kao glet prvoga sloja. ATESTIRANJE Proizvod je u skladu predviđanjima standarda SR EN :2008 Gips i malterisanje gipsom. Procena saobraznosti proizvoda ostvaruje se kontrolom proizvodnje u fabrici i inicijalnim tipskim proverama, izvršenim u laboratorijama proizvođača. Sistem menadžmenta kvaliteta povremeno je ocenjivan i atestovan od strane Atestnog organa AEROQ, uzimajući kao referencu standard SR EN ISO 9001:2001 Sistemi menadžmenta kvaliteta. Zahtevi. PREDNOSTI Lakoća u pripremi i primeni. Podešava vlažnost prostorije, zid diše. Dopušta postizanje oblika, ornamenata i ravnih planarnih površina bele boje. Veoma je dobro obradiv. Visoka mehanička otpornost, koja mu daje stabilnost i trajnost. Lišen je toksičnosti i agresivnosti. TEHNIČKE KARAKTERISTIKE Granulacija: m Vreme upotrebljivosti: minuta Vreme sušenja1: 5-6 sati Potreba vode za smešu: 0,6-0,7 l /1 kg praha, Otpornost (na 2 sata): Na savijanje: minimum 2,5 N/mm 2 Na sabijanje: minimum 4,5 N/mm 2 Reakcija na vatru: A1 1) Napomena: vrednost izmerena pri temperaturi od 20 0 C i relativnoj vlažnosti vazduha 50%. SKLADIŠTENJE I ROK UPOTREBLJIVOSTI Proizvod je upotrebljiv 6 meseci od dana proizvodnje upisane na vreći, u uslovima skladištenja i prenosa zaštićeno od atmosferskih činilaca. U slučaju delimične upotrebe, zatvorite brižljivo vreću, da biste je mogli koristiti za kasnije primene. STRANA 116 SISTEMI GIPS-KARTON 2010

117 1. PREPORUKE Temperatura radne sredine je minimum 5 0 C, uključno za podložni sloj. Preporučuje se upotreba samo u unutarnjim prostorima, sa vlažnošću ispod 60% 2. MERE ZAŠTITE Radi se s odgovarajućom zaštitnom opremom, naočarima i maskom protiv prašine. Pri dugoročnoj upotrebi nose se rukavice. Vreću podizati savijajući kolena i držeći pravo leđa. Izbegava se prašenje okoline. Ne izliva se proizvod u kanalizacionu mrežu. Može se baciti sa otpacima iz domaćinstva. 3. ALAT Preporučuje se da bude od nerđajućeg čelika, čist sl Mistrija za glet i špahtla proveravaju se u pogledu pravougaonosti. Matrice su prethodno izrađene od staklenog tkiva ili gume. 4. PRIPREMA PODLOŽNOG SLOJA Podloga namenjena malterisanju treba da bude suva, očišćena od prašine, da nema ljuspanja, da ne bude zamrznuta, da poseduje nosivost i da ne sadrži mrlje masnoće. Podloga će biti amorsovana radi podešavanja apsorpcije površine pre nanošenja paste - sl Poštovaće se vreme sušenja grunda naznačeno u tehničkom listu proizvoda. 5. PRIPREMA Koristeći čist sud, ulije se voda i zatim se dodaje gips, tako da pada kao sitna kiša po celoj površini vode sl. 5.1 / 5.2 Ostavi se 2-3 minuta da bi se gips natopio vodom i da bi se dobila gustina pogodna za rad. Mešanje paste preporučuje se samo za korišćenje radi livenja u forme, ornamente, štukature. U slučaju mešanja radno vreme se skraćuje za 30%. Napomena: Priprema se u malim količinama, da bi se izbegli gubici. 6. LIVENJE FORMI, ORNAMENATA I ŠTUKATURA Gipsna pasta se lije u prethodno pripremljene matrice od staklenog vlakna ili gume, u raznim oblicima. Matrica se premaže izvesnim rastvorom da bi se izbeglo prianjanje gipsa za zidove matrice i za lako odvajanje forme. Ulije se u matricu jedan sloj pripremljene gipsne paste. Taj sloj će pokriti polovinu od konačne debljine forme. U preostalu gispnu pastu mogu se uneti vlakna radi armiranja. Armirana pasta dolije se u matricu i njome popuni preostala potrebna debljina. Ostavlja se da miruje sve dok potpuno ne očvrsne. Odvajanje, učvršćivanje i odlaganje radi sušenja obavlja se kada je materijal potpuno očvrsao. Dobijeni oblici, ornamenti i štukature imaju visoku mehaničku otpornost. Kvalitet formi, ornamenata i štukatura zavisi od stepena obrade. 7. GLETOVANJE PRVIM SLOJEM Dobijena pasta nanosi se u tankim slojevima korišćenjem pribora za gletovanje od nerđajućeg čelika, sve dok se ne postignu ravne, planarne površine bele boje - sl. 6.1/6.2/6.3/6.4. Kvalitet izvedenih radova zavisi od stepena proizvodnje SISTEMI GIPS-KARTON STRANA 117

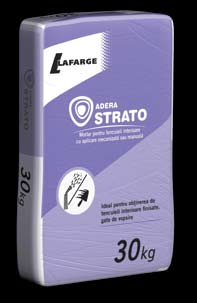

118 GIPS PAKOVANJE / IZGLED Proizvod je prethodno pripremljeni malter, na osnovu gipsa, mineralnih dodataka i aditiva. Nije potrebno dodavati pesak i kreč. Malter koji se postiže mešanjem proizvoda s vodom može se nanositi jednoslojno (obrađena površina na nivou gleta, pripremljena za bojenje). Proizvod je zapakovan u papirnim vreće s polietilenskom folijom od po 30 kg. UPOTREBA Za unutrašnje malterisanje na podlogu od siporeksa, cigle i betona. ATESTIRANJE Proizvod je u skladu predviđanjima standarda SR EN :2008 Gips i malterisanje gipsom. Procena saobraznosti proizvoda ostvaruje se kontrolom proizvodnje u fabrici i inicijalnim tipskim proverama, izvršenim u laboratorijama proizvođača. Sistem menadžmenta kvaliteta povremeno je ocenjivan i atestovan od strane Atestnog organa AEROQ, uzimajući kao referencu standard SR EN ISO 9001:2001 Sistemi menadžmenta kvaliteta. Zahtevi. PREDNOSTI Finisaža na nivou gleta, pripremljena za bojenje. Eliminiše 1-2 sloja gleta. Velika produktivnost. Lakoća u pripremi i primeni. Izvrsna plastičnost. Dobro prianja za podlogu. Podešava vlažnost prostorije, zid diše. Daje malterisanom zidu otpornost na vatru. Proizvod nije zapaljiv, lišen je toksičnosti i agresivnosti. TEHNIČKE KARAKTERISTIKE Specifični utrošak: oko 8-10 kg/m 2 /cm debljine Granulacija: 0-2 mm Gustina u suvom stanju: 700 g/l Gustina paste: 1,4 kg/l Vreme početnog očvršćivanja: Pri mehaničkom nanošenju: min. 120 minuta Pri ručnom nanošenju: min. 150 minuta Vreme obrade: 200 minuta Otpornost (posle 7 dana): Na savijanje: minimum 1 N/mm 2 Na sabijanje: minimum 2,5 N/mm 2 Potreba vode za smešu: 7-8 l /1o kg praha Debljina malterisanog sloja: 5-30 mm Reakcija na vatru: A1 SKLADIŠTENJE I ROK UPOTREBLJIVOSTI Proizvod je upotrebljiv 12 meseci od dana proizvodnje upisane na vreći, u uslovima skladištenja i prenosa zaštićeno od atmosferskih činilaca. U slučaju delimične upotrebe, zatvorite brižljivo vreću, da biste je mogli koristiti za kasnije primene. STRANA 118 SISTEMI GIPS-KARTON 2010

119 1. PREPORUKE Temperatura radne sredine je minimum 5 0 C, uključno za podložni sloj. Preporučuje se upotreba samo u unutarnjim prostorima, sa vlažnošću ispod 60%. Malterisane površine će se zaštititi od neposrednog izlaganja na sunce, od vlage i od snažnih vazdušnih struja. Ovaj se proizvod ne meša s drugim proizvodima. 2. ALAT Preporučuje se da bude od nerđajućeg čelika, čist sl. 1. / PRIPREMA PODLOŽNOG SLOJA Podloga namenjena malterisanju treba da bude suva, očišćena od prašine, da nema ljuspanja, da ne bude zamrznuta, da poseduje nosivost i da ne sadrži mrlje masnoće. Podloga se grunduje radi podešavanja apsorpcije površine pre nanošenja paste - sl Poštovaće se vreme sušenja grunda naznačeno u tehničkom listu proizvoda. Uglomer, mistrija, pribor za gletovanje i špahtla proveravaju se u pogledu pravougaonosti. Zidanje treba da bude izvršeno saobrazno propisima u pogledu ravnosti i ostavljanja razmaka. Pri malterisanju zidanih površina s razmacima primeniće se najpre prvi sloj za punjenje razmaka. Planarnost podložnog sloja proverava se koristeći visak ili libela s laserom, nakon čega se obeležava kontura malternog sloja. 4. OBELEŽAVANJE I POSTAVLJANJE MARKERA Pričvršćuju se metalni markeri (T postaviće se ugaoni profili, zaštićeni od profili zaštićeni od korozije) grudvama korozije i pričvršćeni sa Adera Strato. od Adera Strato na razdaljinama 1,5-2 Ugaoni profili se montiraju grudvama od m. Markeri mogu biti izrađeni i od traka istog materijala sl istog materijala. Za isturene uglove 5. MEŠANJE Obavlja se mehanički ili ručno u preporučljivoj proporciji 6-7 litara vode / 10 kg praha. Ručno nanošenje: Uvek će se sipati prah u vodu, ne obrnuto. Zameša se veća količina u većim sudovima, sve dok se ne dobije homogena pasta, gustine pogodne za rad, radi veće povećanja produktivnosti. Mehaničko nanošenje: Pre početka rada mašinu za malterisanje priključiti na vodu i električnu mrežu. Po stavljanju mašine u pogon, podesiti gustinu paste pre nanošenja. 6. NANOŠENJE NA PODLOGU Malter se nanosi mehanički mašinom za malterisanje ili ručno mistrijom sl Posle nekoliko minuta od nanošenja malterni sloj se nivelira ravnjačom sl Na preseku između ravni zidova ili između zidova i tavanice obaviće se rez mistrijom po čitavoj debljini malternog sloja. Ostavi se da miruje do početka procesa očvršćavanja. Po očvršćavanju proverava se (pomoću ravnala) vodoravnost nanete površine. Ako se jave neravnine na površini (bilo zbog pogrešne gustine, bilo zbog nedovoljne pripreme sloja za nanošenje) treba ih sastrugati. Metalne površine (SPOJEVI SA IVICAMAovi, ramovi itd) zaštićuju se od oksidacije. 7. završna obrada Naneti malterni sloj kvasi se i razmazuje razmaznom mistrijom sa sunđerom, kružnim pokretima, dok se ne postigne pasta. Ta pasta doprinosi ispravljanju i finisiranju malterisane površine sl Nakon razmazivanja, prelazi se na finisiranje alatom za gletovanje sve do postizanja ravne površine sl Tako finisirana površina gotova je, nakon sušenja, za grundovanje i bojenje SISTEMI GIPS-KARTON STRANA 119

120 GIPS PAKOVANJE / IZGLED Proizvod je prah bele boje, na osnovu gipsa u smesi s mineralima, koji mešanjem s vodom obrazuje homogenu pastu laganog zgušnjavanja i dobre plastičnosti. Zapakovan je u papirnim vrećama s polietilenskom folijom od 25 i 5 kg. Proizvod je raspoloživ i na paletama u vrećama od 45 vreća (od po 25 kg) / paleta i 208 vreća (od po 5 kg) / paleta. UPOTREBA Ručna obrada spojeva gips-kartonskih ploča. Preporučuje se upotreba sa spojnom papirnom mikroperforiranom trakom. Za srednja i velika gradilišta samo u unutrašnjim prostorima. ATESTIRANJE Proizvod je u skladu predviđanjima standarda SR EN 13963:2007 Materijali za punjenje razmaka na spojevima gipsanih ploča. Procena saobraznosti proizvoda ostvaruje se kontrolom proizvodnje u fabrici i inicijalnim tipskim proverama, izvršenim u laboratorijama proizvođača. Sistem menadžmenta kvaliteta povremeno je ocenjivan i atestovan od strane Atestnog organa AEROQ, uzimajući kao referencu standard SR EN ISO 9001:2001 Sistemi menadžmenta kvaliteta. Zahtevi. PREDNOSTI Lakoća u pripremi i primeni. Vrlo dobro prianja na podlogu. Smanjen specifični utrošak. Dugo radno vreme. Ostvarenje potpuno ravnih spojeva. Ne prska. TEHNIČKE KARAKTERISTIKE Granulacija: μm Vreme upotrebljivosti 1,2 : minuta Vremenski razmak do narednog sloja: po sušenju prethodnog Potreba vode za smešu: 3 l /5 kg praha Specifični utrošak: g/m 2. Prividna gustina: 700 g/dm 3 Reagovanje na vatru: A1 1) Zavisno od atmosferskih uslova 2) Zavisno od načina pripreme paste, ručno ili mehanizovano SKLADIŠTENJE I ROK UPOTREBLJIVOSTI Proizvod je upotrebljiv 12 meseci od dana proizvodnje upisane na vreći, pod uslovima skladištenja i prenosa zaštićeno od atmosferskih činilaca. U slučaju delimične upotrebe, zatvorite brižljivo vreću, da biste je mogli koristiti za kasnije primene. STRANA 120 SISTEMI GIPS-KARTON 2010

121 1. PREPORUKE Temperatura radne sredine je minimum 5 0 C, uključno za sloj osnove. Preporučuje se upotreba samo u unutrašnjim prostorima, sa vlažnošću ispod 60%. Ne mešati ovaj proizvod s drugim proizvodima. Koristiti samo spojnu traku Lafarge. Preporućuje se za primenu na debljini od maks. 3 mm. U slučaju da debljina premašuje 3 mm, preporučuje se upotreba adezivnog gipsa NIDABoardfix. 2. MERE ZAŠTITE Radi se s odgovarajućom zaštitnom opremom, naočarima i maskom protiv prašine. Pri dugoročnoj upotrebi nose se rukavice. Vreću podizati savijajući kolena i držeći pravo leđa. Izbegava se prašenje okoline. Ne odliva se proizvod u kanalizacionu mrežu. Može se baciti sa otpacima iz domaćinstva. 3. ALAT Preporučuje se da bude od nerđajućeg čelika, čist sl Pribor za gletovanje i špahtla redovno se proveravaju u pogledu pravougaonosti. Nakvasite papirnu mikroforiranu traku pre početka nanošenja. Napomena: Pri dugoročnoj upotrebi alatke dobijaju oblik spoja. Dalje korišćenje deformasinih alatki dovodi do nemogućnosti da se ostvare potpuno ravni spojevi. Oni će preuzimati istu deformaciju pri svakom nanetom sloju, proizvodeći (pogrešno tumačeni) efekat grčenja proizvoda. 4. PRIPREMA PODLOŽNOG SLOJA Podloga treba da bude suva, očišćena od prašine, i da ne sadrži mrlje masnoće. Ploče treba da budu čvrsto fiksirane za montažne profile. Tako ćete izbeći probleme sa prianjanjem, modifikacijom tehničkih karakteristika, ravnošću površina i visok utrošak materijala. 5. PRIPREMA Koristeći čist sud, ulije se voda i zatim se dodaje gips, tako da pada kao sitna kiša po celoj površini vode sl. 5.1 / 5.2 Meša se energično do potpune homogeneizacije paste. Ostavi se 2-5 minuta da miruje pre nanošenja. 6. NANOŠENJE NA PODLOGU Nanošenje se obavlja ručno priborom za gletovanje od 30 cm i špahtlom od 15 cm. Pri nanošenju naročitu pažnju treba obratiti pri visokim temperaturama i snažno ventiliranim prostorima. Nanočenje se obavlja po sledećim etapama: Nanese se prvi sloj materijala tako da pasta bude dobro utisnuta u fugu spoja sl. 6.1 & 6.2. Obeleži se špahtlom linija spoja ploča, da bi pasta prodrla unutar spoja i istisnula praznine vazduha. Time se izbegava uvlačenje paste u spoj posle očvršćenja i sušenja sl 6.3. Primeni se traka i pritiskivanjem špahtlom eliminišu se između spojeva ploča vazdušni mehurovi i višak paste sl. 6.4 / 6.5. Po sušenju nanese se drugi sloj materijala, tako da se pokrije traka i neravnine sl Odstrani se eventualni višak materijala. Po sušenju drugoga sloja naneće se sloj za finisažu. Da bi se postiglo izvanredno finisiranje, preporučuje se da se kao poslednji sloj nanese prethodno pripremljena pasta Fineform SISTEMI GIPS-KARTON STRANA 121

122 GIPS Fresh PRIKAZ Proizvod je prah bele boje na bazi gipsa pomešanog sa mineralima koji sa vodom formira homogenu pastu slabog vezivanja i dobre plastičnosti. Rad sa ovim proizvodom je pravo zadovoljstvo zahvaljujući svežini vazduha koju daje aroma limuna. Korišćenje na ispravan način veziva i mineralnih dodataka čini da je NIDA Profesional ekološki proizvod. Pakuje se u papirne vreće od 25 kg i 5 kg. Proizvod se može dobiti i na paletama od 45 vreća (25 kg) i 208 vreća (5kg)/ paleta. UPOTREBA Ručna obrada spojeva ploča od gips-kartona. Preporučuje se upotreba sa papirnom mikroperforiranom trakom za spojeve. Na velikim i srednjim gradilištima samo za unutrašnju upotrebu. SERTIFIKOVANJE Proizvod je u skladu sa predviđanjima standarda SR EN 13963:2007 Materijali za fuge za spajanje ploča od gipsa Procena usklađenosti proizvoda vrši se kroz kontrolu proizvodnje u fabrici i inicijalnim ispitivanjima tipa, koja vrši laboratorija proizvođača. Sistem menadžmenta kvaliteta sertifikuje se i ocenjuje periodično od strane sertifikacionog organa AEROQ, čija referenca je standard SREN ISO 9001:2001 Sistem menadžmenta kvaliteta. Zahtevi PREDNOSTI Lakoća pripreme i nanošenja Veoma dobro prianjanje uz podlogu Smanjena specifična potrošnja Dugo vreme rada Izrada savršeno ravnih spojeva Ne prska. TEHNIČKE KARAKTERISTIKE Granulacija: μm Vreme rada 1), 2) : minuta Vreme do nanošenja drugog sloja: nakon sušenja prethodnog sloja Potreba za vodom za mešavinu: 3 l/5kg praha Specifična potrošnja: g/dm 2 Prividna gustina: 700g/dm 3 Reakcija na vatru: A1 1) zavisno od atmosferskih uslova 2) Zavisno od načina pripremanja paste, ručno ili mašinski SKLADIŠTENJE I ROK UPOTREBE Proizvod je upotrebljiv 12 meseci od datuma proizvodnje upisanog na vreći, pod odgovarajućim uslovima skladištenja, zaštićeno od atmosferskih faktora. U slučaju delimične upotrebe, pažljivo zatvorite vreću da biste je mogli koristiti kasnije. STRANA 122 SISTEMI GIPS-KARTON 2010

123 1. PREPORUKE Temperatura radne sredine treba da je najmanje 5 0 C, uključujući sloja podloge Preporučuje se upotreba samo u unutrašnjim prostorima sa vlažnošću manjom od 60%. Ne mešati ovaj proizvod sa drugim proizvodima Koristite samo trake za spojeve Lafarge Preporučuje se nanošenje slojevima od maksimalno 3 mm. Ukoliko je fuga šira od 3 mm, preporučuje se upoteba vezivnog gipsa NIDABoardfix 2. MERE ZAŠTITE Raditi sa prikladnom zaštitnom opremom, naočarima i maskom za prah Kod duže upotrebe nositi rukavice Vreća se podiže uz savijanje kolena, dok su leđa uspravna Izbegavati zaprašivanje okoline Ne sipati proizvod u kanalizacionu mrežu Može se ukloniti zajedno sa biorazgradljivim otpadom iz domaćinstva 3. ALAT Preporučuje se da bude od nerđajućeg čelika i čist - sl. 3.1 Redovno se proverava pravougaonost ravnalice i špahtle pre postavljanja nakvasite mikropperforirani papir Napomena: Kod duže upotrebe alatke kopiraju oblik spoja. Dalja upotreba deformisanih alatki dovodi do nemogućnosti izrade savršeno ravnih spojeva. Alatke će kopirati deformaciju pri svakom novom nanetom sloju,š to dovodi do (pogrešno tumačenog) efekta stezanja porizvoda. 4. PRIPREMA PODLOGE Podloga treba da bude suva, bez praha i da nema mrlje ulja. Ploče treba da budu čvrsto montirane na profile. Na ovaj način izbeći će se problemi prianjanja, izmene tehničkih karakteristika, ravnosti površina i povećane potrošnje materijala. 5. PRIPREMA U čistu posudu naspe se voda, nakon čega se dodaje gips tako da pada u obliku fine kiše po čitavoj površini vode. sl. -5.1/5.2 Meša se energično do potpune homogenizacije paste. Mešanjem pasta postaje gusta. Ostavi se 2-5 minuta na miru pre primene 6. NANOŠENJE NA PODLOGU Nanosi se ručno ravnalicom od 30 cm i špahtlom od 15 cm. Pri nanošenju voditi posebno računa o povišenim temperaturama i intenzivno ventiliranim prostorijama Nanosi se uz poštovanje sledećih etapa: Nanosi se prvi sloj materijala tako da pasta bude dobro utisnuta u razmak spoja sl. 6.1/6.2 Povlači se špahtlom preko linije spoja ploča da bi pasta prodrla u unutrašnjost spoja i da bi se istisli mehurići vazduha. Na ovaj način se izbegava povlačenje paste u spoj nakon očvršćivanja i sušenja. - sl Postavlja se traka, nakon čega se pritiskanjem špahtlom uklanjaju mehuri vazduha i višak paste sa spoja između ploča. -sl. 6.4/6.5 Drugi sloj materijala se nanosi tek nakon sušenja, pri čemu se pokriva traka i ispravljaju neravnine. - sl. 6.6 Uklanjaju se eventualni viškovi materijala Nakon sušenja drugog sloja, nanosi se završni sloj. Da bi se postigli izuzetni efekti, preporučuje se upotreba gotove pripremljene paste Readymix SISTEMI GIPS-KARTON STRANA 123

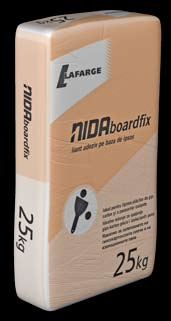

124 GIPS PRIKAZ Proizvod je prah ružičaste boje na bazi gipsa pomešanog sa aditivima koji sa vodom formira homogenu pastu dugotrajnog vezivanja i dobre plastičnosti. Pakuje se u papirne vreće od 25 kg. Proizvod se može dobiti i na paletama od 45 vreća/paleta. UPOTREBA Lepljenje ploča od gips-kartona i izolacionih panela, popravke rupa i pukotina ručnim nanošenjem. Za upotrebu u unutrašnjim prostorima. SERTIFIKOVANJE Proizvod je u skladu sa predviđanjima standarda SR EN 12860:2003 Veziva i adhezivi na osnovu gipsa za ploče od gipsa Procena usklađenosti proizvoda vrši se kroz kontrolu proizvodnje u fabrici i inicijalnim ispitivanjima tipa, koja vrši laboratorija proizvođača. Sistem menadžmenta kvaliteta sertifikuje se i ocenjuje periodično od strane sertifikacionog organa AEROQ, čija referenca je standard SREN ISO 9001:2001 Sistem menadžmenta kvaliteta. Zahtevi PREDNOSTI Lakoća pripreme i nanošenja Veoma dobro prianjanje uz podlogu Elastičnost paste nakon nanošenja. Velika mehanička otpornost nakon sušenja. Omogućava korekcije vertikalnosti do 20 mm. Dugo vreme rada TEHNIČKE KARAKTERISTIKE Granulacija: μm Vreme rada 1) : minuta Potreba za vodom za mešavinu: 13,5 l/25kg praha Specifična potrošnja: 2,5 kg/m 2 Prividna gustina: 730g/dm 3 Reakcija na vatru: A1 1) zavisno od atmosferskih uslova SKLADIŠTENJE I ROK UPOTREBE Proizvod je upotrebljiv 12 meseci od datuma proizvodnje pisanog na vreći, pod odgovarajućim uslovima skladištenjam zaštićeno od atmosferskih faktora. U slučaju delimične upotrebe, pažljivo zatvorite vreću da biste je mogli koristiti kasnije. STRANA 124 SISTEMI GIPS-KARTON 2010

125 1. PREPORUKE Temperatura radne sredine treba da je najmanje 5 0 C, uključujući sloja podloge Preporučuje se upotreba samo u unutrašnjim prostorima sa vlažnošću manjom od 60%. Ne mešati ovaj proizvod sa drugim proizvodima 2. MERE ZAŠTITE Raditi sa prikladnom zaštitnom opremom, naočarima i maskom za prah Kod duže upotrebe nositi rukavice Vreća se podiže uz savijanje kolena, dok su leđa uspravna Izbegavati zaprašivanje okoline Ne sipati proizvod u kanalizacionu mrežu Može se ukloniti zajedno sa biorazgradljivim otpadom iz domaćinstva 3. ALAT Preporučuje se da bude od nerđajućeg čelika i čist - sl. 3.1 Redovno se proverava pravougaonost ravnalice i špahtle 4. PRIPREMA PODLOGE Podloga treba da bude suva, bez praha, da se ne ljuspa, da ne bude zamrznuta, da ima nosivost i da nema mrlje ulja. Podloga se premazuje grundom da bi se regulisalo upijanje površine pre nanošenja paste. 5. PRIPREMA U čistu posudu naspe se voda, nakon čega se dodaje gips tako da pada u obliku fine kiše po čitavoj površini vode. sl. -5.1/5.2 Meša se energično do potpune homogenizacije paste 6. NANOŠENJE NA PODLOGU Proveriti ravnost podloge. Prostor između podloge i ploče od gips-kartona treba da bude najviše 2,5 cm. Iscrtajte konturu buduće površine pomoću viska, metra i konca sa oksidom. sl. 6.1 Nanesite na gips-kartonske ploče grudve gipsa NIDABoardfix (prečnika 10 cm), na rastojanja od 30 cm po širini ploče i 40 cm po dužini. -sl. 6.2/6.3 Grudve gipsa po konturi ploče postavljaju se na najviše 10 cm od ivice ploče. Nanošenje grudvi vrši se ručno, koristeći ravnalicu od 30 cm i špahtlu od 15 cm. Učvršćuju se dva odstojnika od 1 cm, na koje se oslanja ploča prilikom montiranja. - sl. 6.4 Nalepite ploču na podlogu, vodeći računa da površina bude neprekidna - sl. 6.5 Pri montiranju naročitu pažnju treba posvetiti povišenim temperaturama i prostorima koji su intenzivno ventilirani. Nakon postavljanja ploča, lenjirom proveriti ravnost po vertikali, horizontali i po dijagonali. - sl SISTEMI GIPS-KARTON STRANA 125

126 GIPS Rw=54dB +4 db Frekvencia (Hz) R 1 (db) Rw db 54 Rw+C db 52 Rw+Ctr db 47 STC db 54 OPIS Gips-kartonska ploča 12,5 mm sastoji se od jezgra od gipsa veoma velike gustine sa koničnim ivicama (BA) idealnim za izuzetne spojeve. Namenjena je uglavnom za izradu sistema pregrada izuzetnih akustičkih karakteristika. KARAKTERISTIKE Debljina: 12,5 mm Dimenzije: 1200 x 2600 cm Težina: 11,2 kg/m 2 Boja kartona: svetlo plava Reakcija na vatru: A2-s1, d0 Klasa gorivosti CO (CA1) AKUSTIČKE KARAKTERISTIKE Izveštaj o ispitivanju TDC-09-ACOU-012-Rw/ prema EN140-3 i EN i ASTM E i E413 Pregradni akustički zid tip D125/75, izrađen od 2 akustičke gips-kartonske ploče 12,5 mm sa svake strane metalne strukture izrađene od CW75 profila međuosnog razmaka 600 mm, sa mineralnom vunom debljine 50 mm u unutrašnjosti bez specijalnih zahteva. Postignuta akustička izolacija: Rw= 54 db To jest + 4 db u odnosu na standardni sistem D125/75 (Rw= 50 db) Indeks R w izražen u db predstavlja indeks akustičkog prigušivanja za građevinski element, meren u laboratoriji. Što je ovaj indeks veći, to građevinski element ima bolje karakteristike STRANA 126 SISTEMI GIPS-KARTON 2010

127 OPIS PROIZVODA Porast nivoa buke u svakodnevnom životu izaziva ozbiljnu zabrinutost u celom svetu. Globalna tendencija svakog grada je da se širi i da povećava broj stanovnika, što dovodi do toga da ljudi žive sve bliže jedni drugima. Istovremeno, trenutna tehnologija dovodi do povećanja broja modernih uređaja kao što su kućni bioskop, HiFi sistemi, pojačala koja povećavaju komfor onih koji ih koriste, ali nepovoljno deluju na komfor ljudi u okolini. Svesna ovih izazova i potreba svojih klijenata, ekipa Lafarge Gips proizvela je prvu gips-kartonsku ploču koja smanjuje prenošenje buke kroz pregradne zidove, stvarajući tihe i zdrave prostore. Tehnologija ovih akustičkih ploča koja se sastoji od gipsanog jezgra veoma velike gustine koje ima i staklena vlakana dovodi do porasta indeksa akustičkog prigušenja i do 4 db u poređenju sa standardnim pločama. PREDNOSTI I KORISTI Smanjuje prenos buke do 4 db u odnosu na standardnu ploču iste debljine. Stvara tiše i zdravije stambene prostore. Mogu se dobiti sistemi veoma dobrih akustičkih karakteristika koristeći znatno manje prostora nego sa klasičnim rešenjima. Idealno za poboljšavanje akustičkih karakteristika postojećih zidova prilikom renoviranja. Povećana produktivnost na gradilištu zahvaljujući veoma jednostavnom sistemu montiranja. Obezbeđuje povišen nivo akustičke izolacije što u drugim slučajevima zahteva korišćenje slojeva posebne mineralne vune ili dodatnih slojeva gips-kartona. Ni na koji način ne menja tradicionalnu praksu montiranja sistema gips-kartona. PODRUČJE PRIMENE Može se koristiti za zidove, plafone i oblaganje postojećih zidova. U oblasti stanovanja: idealno za oblikovanje tihih i zdravih stambenih prostora U domenu privrede: idealno za građevine gde tišina i izolacija predstavljaju neophodnost: bolnice, hoteli, kancelarije, bioskopske sale itd. KAKO DELUJE? Akustička ploča NIDA montira se kao i svaka druga standardna gips-kartonska ploča; ne zahteva izmenu tradicionalne prakse i/ili metoda pri postavljanju SISTEMI GIPS-KARTON STRANA 127

128 Tehnička podrška Tehnička podrška STRANA 128 SISTEMI GIPS-KARTON 2010

129 Tehnička podrška Osnovni pojmovi Škola za montažu 130 Služba tehničke podrške 131 Politika u pogledu kvaliteta SISTEMI GIPS-KARTON STRANA 129

130 Tehnička podrška Osnovni pojmovi SLUŽBA TEHNIČKE PODRŠKE Kad god imate nedoumica u vezi s montažom i svojstvima gips-kartonskih sistema, možete zahtevati pomoć stručnjaka Lafarge. Molimo vas da popunite obrazac za tehničku pomoć, opisavši stanje, da pošaljete tako popunjeni obrazac na faks broj i u najkraćem mogućem roku javiće vam se predstavnik Tehničkog odeljenja Lafarge. Lafarge gips Beočin d.o.o Trg BFC 1, Beočin, Serbia Tel: , Fax: OBRAZAC RST/01 ZAHTEV ZA TEHNIČKU POMOĆ DATUM Br.* Primljeno od (departman/osoba Podaci o firmi Firma (naziv društva): Br. telefona Kontakt-osoba Mesto Br. faksa Br. telefona Podaci o objektu Naziv objekta Mesto Projektant Br. telefona Kontakt-osoba Br. faksa Br. telefona Izvođač Br. telefona Kontakt-osoba Br. faksa Br. telefona OPIS STANJA ZA KOJE SE ZAHTEVA TEHNIČKA POMOĆ DATUM STRANA 130 SISTEMI GIPS-KARTON 2010

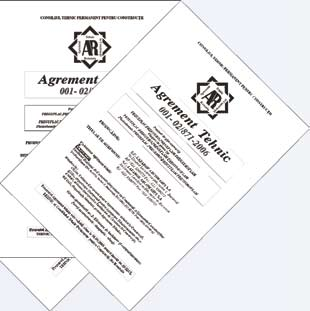

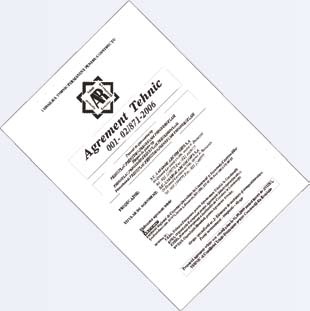

131 Politika u pogledu kvaliteta Nastojimo da stalno poboljšavamo i da širimo spektar proizvoda i sistema. Poštovanjem specifikacija u pogledu proizvoda, sadržanih u referensnim tehničkim normama, kao i u zakonskim dokumentima, obavezujemo se da poboljšamo kvalitet naših proizvoda i da ispoštujemo zahteve u pogledu proizvoda izražene u zahtevima klijenata. Stalnom uključivanjem čitavog osoblja, očekujemo da će naši ljudi učestvovati u stalnom rastu efikasnosti sistema menadžmenta kvaliteta i da poboljšanje performansi pretvorimo u svakodnevnu obavezu, koristeći lokalne i globalne resurse grupe Lafarge. Želimo da doprineosemo izgradnji boljeg sveta za naše zajednice. Costinel Bloju Generalni direktor Lafarge Gips Beočin d.o.o 2010 SISTEMI GIPS-KARTON STRANA 131
