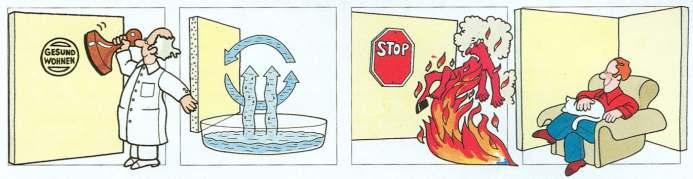

2 Gips je: EKOLOŠKI PODOBAN Rigips ploče imaju gipsano jezgro obostrano obloženo posebnim visokovrednim kartonom. Gips nema mirisa ni sastojaka štetnih po zdravlje, jer su važna svojstva dobijena proizvodnjom kroz ekološki čiste postupke. Rigips ploče i malteri poseduju IBO ekološki austrijski sertifikat. DOBAR REGULATOR VLAŽNOSTI Zahvaljujući gipsanom jezgru Rigips ploče delotvorno regulišu vlažnost vazduha u prostoriji. Poznato je da gips privremeno upija višak vlage iz vazduha, koju vraća kad vazduh u prostoriji postane suv. To daje svojstvo regulatora klime u zatvorenom prostoru. FLEKSIBILAN Rigips ploča, malteri i gips su lako obradivi materijali za zahtevne i komplikovane forme u prostoru. Ploča je laka za montažu i transport, čak i za amatere. Idealna je za adaptacije. Modelarski gips, ispune, glet mase i malteri nemaju pukotine nakon primene jer je gips elastičan. UDOBAN ZA STANOVANJE Udobnost stanovanja zavisi od građevinskog materijala ugrađenog u enterijer. Građevinski materijali s nižom provodljivošću toplote (npr. drvo, gips) stvaraju osećaj toplote i udobnosti. Zato su i Rigips ploče važan faktor zdravog stanovanja. Gips se javlja kao građevinski materijal još u starom Egiptu. Rigips sistemi: SMANJUJU TROŠKOVE I SKRAĆUJU VREME IZGRADNJE Rigips sistemi omogućavaju kvalitetnu izgradnju od podruma do tavana uz smanjenje troškova. Lake konstrukcije smanjuju opterećenje nosivih građevinskih elemenata. Instalacije se lako provode kroz šuplji deo zida uz manje troškove. Suva izgradnja garantuje uštedu prostora i do 10%. Rok izvođenja je daleko kraći nego kod masivnih konstrukcija. ČUVAJU TOPLOTU Optimalna toplotna zaštita nije luksuz već važan faktor zdravog i ekonomičnog stanovanja. U velikoj prednosti su materijali koji sporo provode toplotu. Rigips sistemi nude dobru toplotnu zaštitu za celu kuću. Ugradnjom Rigips termoizolacionih sistema smanjuju se troškovi grejanja i do 60% i eliminiše se vlaga na zidovima pomoću parne brane. Moguće je dostići standarde pasivne kuće. IZOLUJU I APSORBUJU ZVUK Rigips sistemi pružaju najbolju zvučnu zaštitu. Zidna konstrukcija upija zvučne talase i oslabljuje ih usporenim vibriranjem velikih ploča dok mekani spojevi sa ostalim elementima zgrade sprečavaju pojavu zvučnog mosta. Ako se šupljine ispune mineralnom vunom, konstrukcija postaje još bolji izolator i apsorbovaće se preostala energija zvuka. Perforirane plafonske ploče odlični su apsorberi zvuka. ŠTITE OD POŽARA Rigips ploča zasniva se na dobrim svojstvima gipsanog jezgra. Gips u sebi veže oko % kristalne vode što kod ploča debljine 1,5 mm iznosi oko litara po kvadratnom metru. U slučaju požara ta voda deluje samogasivo. Rigips sistemima postiže se vatrootpornost od F30 do F40. Vatrootporni plafoni, zidovi, potkrovlja, podovi i obloge poseduju sertifikate. RIGIPS SISTEMI SU VALIDNI SAMO AKO SE KORISTE ORIGINALNI RIGIPS PROIZVODI PREMA BROŠURAMA. RIGIPS PREDNOST: VRHUNSKA PLOČA, PROFILI OD 0,6 mm, NOSIVOST PRIBORA, KVALITET VIJAKA I ČVRSTINA ISPUNA.

3 Suvo malterisanje-lepljenje ploča na zid Namena Suvo malterisanje lepljenjem Rigips ploča na postojeće zidove idealno je za izravnavanje većih neravnina zida. Kada je kratak rok izvođenja, lepljenje ploča je idealno rešenje jer nema sušenja 15 dana kao kod maltera. Nakon provere ravnine zida, obeležavaju se mesta za nanošenje lepka. Rigips ploče, sa dužinom koja odgovara spratnoj visini, lepe se na zid. Lepak u vidu pogača nanosi se u tri vertikale za 1,5 mm ploče i četiri vertikale za 9,5 mm ploče. Nakon lepljenja ploča se malo izdiže da bi se ubacile podloške od 10 mm. Montaža Podloga mora biti čvrsta, suva i odmašćena. Ako je na zidu stari malter, potrebno je da se skine na mestima gde se nanosi lepak. Glatke betonske površine premazuju se Rikombi-kontaktom, a jako upijajuće, poput gas-betona, Rikombi-grundom. Instalacije se postavljaju na zid pre lepljenja ploča. Na zid se nanose pogače od lepka Rifix a potom lepe Rigips ploče. Ispod ploča se podmetne parče Rigips ploče, dok na gornjem kraju ostaje prorez 5 mm do plafona. Ovi otvori služe da omoguće sušenje lepka. Pri oblaganju parapeta, postavljanju umivaonika, oblaganju dimnjaka i dr, lepkom se premazuje cela površina zida. Ravnina zida se postiže pomoću dugačke libele i ravnjače (koja zahvata bar tri ploče) kao i gumenog čekića za korekciju. Preporučuje se da lepljenje ploča ide do visine od 3m. Lepljenje ploča na plafon nije dozvoljeno. Nakon lepljenja ploče se ravnaju dugačkom ravnjačom koja zahvata tri ploče. Specifikacija materijala za 1 m lepljenja ploča na zid Rigips gipskartonske ploče Rigips lepak (vezivo) Bandaž traka Ispuna spojeva Super ili Standard Ispunjavanje i gletovanje spojeva se vrši primenom bandaž traka. 1,0 m 4,0 kg 0,8 m 0,3 kg Prednost - dobija se odmah suva i ravna površina - jednostavno lepljenje bez potkonstrukcije - veoma brza ugradnja:,6-7,0 m /h - poboljšanje zvučne zaštite db - gletovanje nije neophodno - ekološki materijal sa IBO sertifikatom - izuzetno povoljna cena Opcija Alux zaštitna lajsna za uglove Rigitherm ploče sa kaširanom termoizolacijom 0,1 m 1,0 m 3

4 Oblaganje zida i termoizolacija 4 Rigips UD-profili montiraju se na pod i plafon. Obloženi su samolepljivom trakom za zvučnu izolaciju. Nakon montaže Rigips potkonstrukcije, provlačimo instalacije. Nakon montaže instalacija, stavlja se Isover termoizolacija, parna brana i Rigips ploče. Potreban materijal za oblaganje 1 m zida: Rigips distanceri montiraju se na zid. CD-profili utaknu se između UD-profila i šrafe se za distancere. Oko prozora i vrata vrši se dodatno ojačavanje i opšivanje profilima. Ploče se šrafe vijcima. Ivice se štite zaštitnom lajsnom. Spojevi se bandažiraju i gletuju. Rigips PRO gipskartonske ploče 1,0 m Rigips distancer,4 kom. Rigips CD-profil, debljine 0.6mm,0 m Rigips UD-profil, debljine 0.6mm 0,8 m Traka za zvučnu izolaciju 0,8 m Vijci sa širokom glavom Rigips 41/3,5x9,5 mm 4,8 kom. Vijci sa tiplom Rigips 6/40,4 kom. Vijci za brzo uvrtanje Rigips 1/3,5x5 mm 13,0 kom. Bandaž traka 0,8 m Ispuna spojeva Super ili Standard 0,3 kg Opcija 1: Termoizolaciono oblaganje iznutra Mineralna vuna ISOVER 5 cm 1,0 m Opcija : Apsorbersko oblaganje Umesto GKP montirati Gyptone Big ploče sa perforacijama 1,0 m Opcija 3: Protivpožarno oblaganje F90 Umesto GKP montirati sloja Ridurit ploča debljine 0 mm x1,0 m Koristiti ispunu Vario,5 kg Namena Oblaganje postojećih zidova Rigips pločama idealno je za pokrivanje neravnina zida, pukotina, ispucalog maltera... Veoma je praktično kod poboljšanja zvučne izolacije čime smanjujemo spoljnu buku. Efikasno se vrši termoizolovanje fasadnih zidova sa unutrašnje strane, sa mogućnošću postizanja kriterijuma niskoenergetskih i pasivnih kuća. Montaža Podloga za montažu treba da bude od čvrstog materijala. Nije potrebna nikakva posebna priprema. Pre postavljanja potkonstrukcije razvodimo instalacije. Rigips UD-profili oblažu se trakom za zvučnu izolaciju i montiraju na pod i plafon. Rigips distancerom može se postići odstojanje od zida do 1,5 mm. Ispod distancera se lepi traka za zvučnu izolaciju. Rastojanje između distancera je 60 cm po horizontali i 130 cm po vertikali. Korišćenjem mineralne ili kamene vune vršimo poboljšanje toplotne izolacije fasadnog zida čak i preko 7 puta (npr. kod betona). Ovaj način unutrašnjeg termoizolovanja je mnogo isplativiji od spoljnog, jer se ne radi sa skele, montaža je veoma brza i čista, a cena povoljnija. Preko Isover termoizolacije postavlja se parna brana koja sprečava pojavu vlage (kondenza) na zidu. Oblaganje se vrši pločama koje su iste dužine kao i spratna visina. Spojnice se bandažiraju i gletuju Rigips ispunama Standard ili Super. Ne postoji ograničenje u visini. Na svakih 15 m dužine treba napraviti dilatacionu spojnicu. Prednosti - izuzetno povećanje toplotne izolacije zida - velika ušteda energije i do 80 % - poboljšanje zvučne zaštite i do 15 db - nije potrebna priprema podloge - idealno za sanacije i adaptacije - jednostavna i brza montaža 1,6-3,0 m /h - mogućnost podešavanja distance do zida - nema sušenja materijala - ekološki materijal sa IBO sertifikatom

5 Spušteni plafoni Namena Najčešće se primenjuju da bi se smanjila visina prostorije i kada treba provući instalacije u šupljini iznad prostora. Upotrebljava se često kada je površina postojećeg plafona oštećena ili neravna. Kada se doda termoizolacija smanjuju se troškovi grejanja. UD-profili oblažu se trakom za zvučnu izolaciju i šrafe za zid. Prvi red CD-profila kači se na vešaljku i podešava na odgovarajuću visinu. Na betonskoj tavanici visilice se fiksiraju pomoću šrafa sa metalnim tiplom. Drugi red CD-profila vezuje se za prvi red pomoću krstastih spojnica i tako se formira "roštilj" konstrukcija. Montaža Šrafovi sa metalnim tiplom za kačenje plafona su obavezni jer plastični tiplovi vremenom popuštaju. Metalna potkonstrukcija je "roštilj" sa CD/UD profilima ili u dva pravca povezanih krstastom spojnicom. CD-profili su dimenzija 30x60 mm. Razmak između CD-profila prvog reda je 100 cm, a CD-profila drugog reda 50 cm. Vešaljkama se vrši fino štelovanje visine i dovođenje plafona u horizontalu. Za teže plafone i opterećenja koriste se nonijus vešaljke nosivosti 0,4 kn. CD-profili nastavljaju se pomoću nastavaka. Oblaganje plafona vrši se Rigips gipskartonskim pločama 1,5 mm (9,5 mm). Koriste se vijci od 35 mm na svakih 17 cm. Korišćenjem vatrootpornih ploča debljine 1.5/15/0/5 mm dobijamo zaštitu i do F 10. Vlagootporne ploče koriste se u kupatilima i kuhinjama. Polukružni lučni plafoni izvode se Riflex savitljivim pločama i minimalni poluprečnik savijanja je 60 cm. Sve vrste instalacija provode se kroz šupljinu plafona. Spoj zida i plafona treba da bude bez krute veze ili se ispunjava se belim akrilom. Oblaganje se vrši Rigips pločama debljine 1,5 mm (9,5 mm) koje se šrafe vijcima od 35 mm. Potreban materijal za 1 m spuštenog plafona CD/UD Rigips PRO gipskartonske ploče CD profil Rigips, debljine 0,6 mm UD profil Rigips, debljine 0,6 mm CD vešaljka Rigips Visilica Rigips 50 mm Metalni tipl Rigips DN 6 za betonske tavanice Unakrsna spojnica Rigips za CD-profile Nastavak za CD-profile Rigips Vijci za brzo uvrtanje Rigips 1/5 mm Super ispuna spojnica Bandaž traka Traka za zvučnu izolaciju 30 mm Bandažiranjem trakama i gletovanjem ispunama Standard ili Super formira se gotov plafon. 1,0 m 3,0 m 0,8 m,0 kom.,0 kom.,0 kom.,5 kom. 0,5 kom. 16,0 kom. 0,3 kg 0,8 m 0,8 m Prednosti - brza i jednostavna ugradnja 1,4 m /h - značajno poboljšanje zvučne zaštite - mala težina konstrukcije 14 kg/m - protivpožarna zaštita i do F 10 - ekološki materijal sa IBO sertifikatom - izuzetno povoljna cena - mogućnost neograničenog spuštanja - efikasno sakrivanje instalacija - mogućnost pravljenja lučnog plafona sa Riflex pločama - dekorisanje gips lajsnama ili kaskadama 5

6 Gyptone plafoni Gyptone spušteni plafoni dizajnirani su za upijanje zvuka i na poleđini imaju kaširan apsorberski filc. Predstavljaju vrh kvaliteta i estetike. Primenjuju se za tonska i TV studija, ali i za prestižne enterijere. Ploče se rade u formatu 60x60 cm sa vidnom potkonstrukcijom i u tablama,4x1, m bez vidnih spojeva. KASETNI PLAFONI MONOLITNI PLAFONI Base Primena tabli 60x60 cm Gyptone 60x60 cm raster plafoni najčešće se primenjuju za: kancelarije, prodavnice, bioskope, škole, bolnice, hotele... Novi tipovi perforacija su linijske (tip Line 4), šestougaone (tip Sixto) i nova kvadratna (tip Quattro 50). Primena tabli 1,x,4 m Gyptone 1,x,4 m spušteni plafoni najčešće se primenjuju za: tonska i TV studija, bioskope, diskoteke, kancelarije, hotele... Za postizanje idealne akustike moguća je primena za oblaganje zidova. Ploče se određenom tehnikom mogu i savijati tako da dobijamo lučne plafone i talasaste zidove. Big Line 6 Big Line 7 Quattro 0 Prednosti - odličan apsorber - vrhunska akustika - vrhunski estetski utisak - dizajn povoljan za kombinovanje - Gyptone monolitni plafon nema vidne spojeve - Gyptone raster plafon je lak za demontažu Big Quattro 41 Quattro Big Quattro 4 Point 11 Big Quattro 46 6 Point 1 Gyptone Klasa gorivosti Vatrootpornost Koeficijent apsorpcije zvukaa W Normalizovana zvučna izolovanost D nat Refleksija svetlosti Otpornost na vlagu Težina kg/m Tip ivice Big Quattro 47 Base Quattro 0 Quattro Point 11 Point 1 Big Line 6 Big Line 7 Big Quattro 41 Big Quattro 4 Big Quattro 46 Big Quattro 47 M1 M1 M1 M1 M1 M1 M1 M1 M1 M1 M1 F30 F30 F30 F30 F30 F30 F30 F30 F30 F30 F30 0, ,80 3 0, , , , , , , , , % 7% 77% 7% 78% zavisi od boje 8% 9 73% 8 73% 8 75% 8 75% 8 70% 7,8 70% 5 70% 7,6 70% 8,1 70% 8,1 70% 8,5 A4, A15, E15, D1 bez vidnog spoja

7 Casoprano kasetni plafoni 7

8 Rigiton perforirani monolitni plafon Rigiton spušteni plafon karakterišu perforacije koje pored izuzetnog estetskog efekta postižu odličnu apsorpciju zvuka. Posebno je atraktivan dizajn sa 3 vrste perforacija - zvezdano nebo. Spojevi se ne vide, a površina je sa ujednačenim dezenom. Ploče se isporučuju sa crnim ili belim filcom na poleđini. Moguća je montaža i na zidove sa metalnom potkonstrukcijom, čime se dobija idealna akustika za TV i tonska studija, koncertne sale, bioskope, diskoteke itd. Rigiton , Rigiton 1-0/ 66, 8-1/ 50 Rigiton 6/18, 8/18, 10/3, 1/5, 15/30 Rigiton 8/18 Q, 1/5 Q RIGITON Koeficijent apsorpcije zvuka na rastojanju 50mm a W Koeficijent apsorpcije zvuka na rastojanju 00mm a W 6/18 0,59 0,6 8/18 0,61 0,65 10/3 0,6 0,68 1/5 0,61 0,70 15/30 0,56 0, ,47 0, super 0,59 0, ,54 0,55 8-1/50 0,60 0,6 1-0/66 0,56 0,66 8/18 Q 0,60 0,66 1/5 Q 0,67 0,74 Dimenzije perforacija (mm) , 15, 0 8, 15, 0 1, 0, 35 8, 1 1, 0 8x8 1x1 Procenat perforacija 8,7% 15,5% 14,8% 18,1% 19,6% 6% 10% 11% 13,1% 19,6% 19,8% 3% Težina (kg/m) oko 10 oko 10 oko 10 oko 9,5 oko 9,6 oko 10 oko 10 oko 10 oko 10 oko 9,5 oko 9,5 oko 7,5 8

9 Oblaganje plafona Namena Rigips oblaganje plafona i potkrovlja, u kombinaciji sa zvučnom i toplotnom izolacijom, obezbeđuje visoku udobnost stanovanja. Brzom adaptacijom možemo iskoristiti zapušteni tavan, a pri tom ne opterećujemo konstrukciju objekta. Rigips UD-profil oblaže se trakom za zvučnu izolaciju i montira se na zid. Rigips distanceri montiraju se na plafon pomoću šrafova sa metalnim tiplom. Montaža potkrovlja Izolovanje prostora Isover mineralnom vunom od oko 15 cm između rogova služi za izolaciju toplote i zaštitu od buke. Moramo ostaviti šupljinu za ventiliranje. Parna brana je uvek okrenuta ka grejanom prostoru i može biti kaširana na vunu ili se postavlja preko nje. Rigips CD profili jednostavno se montiraju na distancere. Korišćenjem vatrootpornih ploča dobijamo zaštitu od F 30 do F 90. Prednosti - povoljna cena proširenja stambenog prostora - odlična toplotna i zvučna izolacija - mala masa od 11 kg/m ne opterećuje objekat - lako i brzo postavljanje od 1, m /h - vatrootpornost od F 30 do F 90 - mogućnost momentalnog korišćenja prostora Profili se šrafe za distancer vijcima sa širokom glavom. Nakon montaže instalacija i Isover izolacije, montiraju se ploče sa smaknutim spojevima. Oblaganje potkrovlja Montaža kod oblaganja plafona Na betonsku tavanicu Rigips potkonstrukcija šrafi se vijcima sa metalnim tiplom. U šupljini se jednostavno provode instalacije. Minimalna visina spuštanja plafona je 35 mm, a maksimalna 140 mm. Rastojanje između CD profila je 50 cm. Prednosti - minimalno smanjenje visine prostorija - mala masa od 11 kg/m ne opterećuje objekat - lako i brzo postavljanje od 1,4 m /h - vatrootpornost od F 30 do F 90 - povoljnija cena od spuštenog plafona - značajno poboljšanje zvučne izolacije i do 8 db Na drvenu konstrukciju šrafe se držači od 8 cm vijcima od 5 mm. Između rogova se postavlja oko 15 cm Isover mineralne vune i parna brana. Rigips CD-profil postavlja se na držače na rastojanju od 50 cm. Rigips ploče u jednom ili dva sloja montiraju se na profile. Potreban materijal za 1 m Rigips oblaganja plafona Rigips PRO gipskartonske ploče 1,0 m Rigips UD-profil 7/8/7 mm 0,8 m Rigips CD-profil 7/60/7 mm 3,0 m Rigips CD distancer,5 kom. Metalni tipl DN6 za betonske tavanice,0 kom. Vijci sa plastičnim tiplom Rigips 6/40 mm,4 kom. Vijci za brzo uvrtanje Rigips 1/5 mm 0 kom. Super ispuna spojnica 0,3 kg Bandaž traka 0,8 m Potreban materijal za 1 m Rigips potkrovlja Rigips PRO gipskartonske ploče 1,0 m Rigips UD-profil 7/8/7 mm 0,8 m Rigips CD-profil 7/60/7 mm,0 Distancer za drvo ili CD distancer 3,0 m Nastavak CD-profila (spojnica) 0,5 kom. Vijci za brzo uvrtanje Rigips 1/5 mm 13,0 kom. Vijci 41/35 za ploče i profile 4,8 kom. Vijci sa plastičnim tiplom Rigips 6/40 mm 1,5 kom. Vijci 4,x14 mm sa ravnom glavom 6,0 kom. Vario ispuna spojnica 0,3 kg Bandaž traka 0,8 m Isover mineralna vuna 1,0 m Folija-parna brana 1,0 m 9

10 Pregradni zidovi UW-profili montiraju se na pod i plafon. Obloženi su samolepljivom trakom za zvučnu izolaciju. Štokovi za vrata mogu biti Rigipsovi metalni ili drveni. Potkonstrukcija se dodatno ojačava UA-profilom. Isover mineralna vuna postavlja se u šupljinu zida, za poboljšanje zvučne i termoizolacije. Potreban materijal za 1 m pregrade: Rigips PRO gipskartonske ploče UW-profil Rigips, debljine 0,6 mm CW-profil Rigips, debljine 0,6 mm Traka za zvučnu izolaciju Vijci sa tiplom Rigips 6/40 mm Vijci za brzo uvrtanje Rigips 1/5 mm Super ispuna spojnica Mineralna vuna ISOVER Bandaž traka CW-profili se utaknu između UW-profila na rastojanju od 60 cm. Sve vrste instalacija provode se u šupljini zida nakon montaže prvog sloja ploča. Zatvaramo zid slojem ploča sa druge strane i počinjemo bandažiranje i gletovanje.,0 m 0,8 m,0 m 1,3 m,5 kom. 6,0 kom. 0,6 kg 1,0 m 1,6 m Namena Rigips pregradni zidovi omogućavaju brzu gradnju bez šalovanja, armiranja i štemovanja za instalacije. Odlična zvučna, toplotna i protivpožarna svojstva omogućavaju Rigips pregradama najširu primenu u svim vrstama stambenih, poslovnih i industrijskih objekata. Mala masa, od svega 0-50 kg po kvadratu površine pregrade, značajno smanjuje opterećenje zgrade i zato je idealno i za potkrovlja. Šuplji prostor pregrade služi za brzo i racionalno postavljanje svih vrsta instalacija i izolacija. Rigips pregradni zidovi mogu biti sa jednostrukom ili dvostrukom potkonstrukcijom, a oblažu se sa jednim ili dva sloja gipskartonskih ploča. Montaža Tačnim merenjem i obeležavanjem pomoću konca sa prahom počinjemo montažu. Zid može biti montiran na gotovom podu ili na ploči ispod estriha, što je bolje za zvučnu izolaciju. Kod montaže preko estriha poboljšanje zvučne izolacije bi se dobilo njegovim prosecanjem ispod zida. Na UW-profile lepi se traka za zvučnu izolaciju, a potom se profili šrafe za pod i plafon pomoću šrafova sa plastičnim tiplom DN 6. Razmak između vertikalnih CW-profila je 60 cm i oni se umeću između UW-profila. CW-profil je za par milimetara kraći, da bi se omogućilo ugibanje betonske tavanice. U šuplji prostor se postavljaju instalacije i Isover termoizolacija. CW-profili imaju proreze za provođenje instalacija. Treba koristiti Rigips dozne prilagođene montaži za gipskartonske ploče. Zvučna izolacija se kreće od 45 db pa sve do 69 db i zavisi od potkonstrukcije i slojeva gipskartonskih ploča. Najčešće se koriste zidovi 75/100 sa oko 47 db i 75/15 sa oko 5 db zvučne izolacije. Štokovi za vrata dodatno se ojačavaju UA-profilima od mm kada je: visina zida preko,8 m, širina vrata preko 90 cm ili masa vrata preko 5 kg. Polukružni zidovi, poluprečnika od 60 cm, najčešće se izvode sa savitljivim Riflex pločama i savijenom potkonstrukcijom. Instalacioni zidovi u kupatilima i kuhinjama mogu sprovesti bilo koje instalacije između svoje dve potkonstrukcije. Prednosti - izuzetna zvučna zaštita i do 69 db - protivpožarnost do F efikasna toplotna izolacija - jednostavna i brza montaža 1,-3,5 m /h - laka konstrukcija 0-50 kg/m, i do 10 puta lakša od masivnog zida - jednostavno provođenje instalacija - nema šalovanja, armiranja, betoniranja - ekološki materijal sa IBO sertifikatom 10

11 Tabela vatrootpornosti, zvučne zaštite i visine zidova *EB1- Prostorije sa manjim brojem ljudi (stanovi, hoteli, bolnice...), *EB-Prostorije sa većim brojem ljudi (školske učionice, pozorišne i bioskopske sale...) 11

12 GAS BETON 1cm MALTER x1,5cm BETON 15cm MALTER x1,5cm Težina zida (kg/m²) PUNA OPEKA 1cm MALTER x1,5cm GITER BLOK 19 cm MALTER x1,5cm RIGIPS ZID 75/15 (x1,5 mm i CW) 1,9 1,7 1,5 1,3 1,1 0,9 0,7 0,5 0,3 0,1 GAS BETON 1cm MALTER x1,5cm Toplotni otpor R=1/k (m²/wk) BETON 15cm MALTER x1,5cm PUNA OPEKA 1cm MALTER x1,5cm GITER BLOK 19 cm MALTER x1,5cm RIGIPS ZID 75/15 (x1,5 mm i CW) Utrošak radnog vremena (h/m²) Zvučna izolacija (db) GAS BETON 1cm MALTER x1,5cm BETON 15cm MALTER x1,5cm PUNA OPEKA 1cm MALTER x1,5cm GITER BLOK 19 cm MALTER x1,5cm RIGIPS ZID 75/15 (x1,5 mm i CW) GAS BETON 1cm MALTER x1,5cm BETON 15cm MALTER x1,5cm PUNA OPEKA 1cm MALTER x1,5cm GITER BLOK 19 cm MALTER x1,5cm RIGIPS ZID 75/15 (x1,5 mm i CW) Ukupna cena ( /m²) Odnos cene materijala i cene rada ( /m²) GAS BETON 1cm MALTER x1,5cm BETON 15cm MALTER x1,5cm PUNA OPEKA 1cm MALTER x1,5cm GITER BLOK 19 cm MALTER x1,5cm RIGIPS ZID 75/15 (x1,5 mm i CW) GAS BETON 1cm MALTER x1,5cm BETON 15cm MALTER x1,5cm PUNA OPEKA 1cm MALTER x1,5cm GITER BLOK 19 cm MALTER x1,5cm RIGIPS ZID 75/15 (x1,5 mm i CW) 1 Prednosti Rigips suve gradnje: - smanjeni troškovi izgradnje, - kraće vreme izvođenja radova, - jednostavna montaža i mogućnost rada zimi, - olakšano provođenje instalacija, - dobra regulacija vlažnosti vazduha, - odlična zvučna zaštita, - dobra toplotna izolacija, - izuzetan kvalitet (ISO 9001,Tüv, DIN...), - ekološki materijal sa IBO sertifikatom - velika ušteda u prostoru zbog malih dimenzija zida OCENE TEŽINA ZVUCNA IZOLACIJA TOPLOTNA IZOLACIJA UTROŠAK VREMENA CENA GASBETON 1cm *** * *** **** * BETON 15cm * *** * **** ** PUNA OPEKA 1cm * *** * ** *** BLOK 19cm TEŽINA ZVUČNA IZOLACIJA TOPLOTNA IZOLACIJA UTROŠAK VREMENA CENA *** ** ** ** ** RIGIPS ZID 75/15 ***** ***** ***** ***** *****

13 Rigips instalacioni zidovi Namena: Rigips instalacioni zidovi ugrađuju se u prostorijama koje zahtevaju prodor poprečnih i prolaz podužnih nagnutih instalacionih cevi.instalacioni zid se montira uobičajeno u prostorijama sa povećanom vlažnošću. 1 Oblaganje Rigips RB ploča 1,5 mm, odnosno Rigips RBI ploča 1,5 mm impregnirana Montaža: Kao konstrukcija za instalacione zidove najpovoljniji su profili CW 50 jer omogućavaju najveći slobodan razmak između dve potkonstrukcije.stabilnost zida postiže se GKP pločama visine 30cm, širine koja pokriva profil, na trećinama visine. Izolacija se uvek postavlja na strani prostorije koju treba zaštititi od zvukova. Sanitarni elementi se pričvršćuju na Rigipstraverze ili Rigips-stalke. Traverze su zaštićene od korozije i postavljaju se u šupljinu zidne konstrukcije gde preuzimaju opterećenje zajedno sa stojećim CW profilima. Primenom Rigips sanitarnih elemenata omogućava se velika ušteda vremena i vrlo brzo izvođenje instalacija. Sanitarni Rigips elementi proizvode se za nekoliko namena: za lavabo,wc sa ispiračem i bez ispirača, za bide, pisoar. Pre postavljanja pločica površinu premazati i grundom. Koristiti posebne revizije za kupatila. Pričvršćivanje Rigips vijci za brzu ugradnju 5, 35 mm Zaptivanje spoja 3 Potkonstrukcija 4 Izolacija 5 Spoj ploča Zaštita od požara 3.1 Spoj 3. Konstrukcija Zvučna izolacija Zaštita od požara Izvođenje Traka za zvučnu izolaciju Zaptivna traka od mineralne vune klase negorivosti A, prema DIN Rigips zidni profil UW 50,75, mm kao spoj sa podom i plafonom Rigips zidni profil CW 50,75, mm Isover mineralna vuna ili slično Isover mineralna vuna ili slično Spojevi ploča se ispunjavaju Rigips ispunom, bandažiraju Rigips trakom i gletuju ispunom, npr. Vario Prednosti: - zvučna zaštita i do 69 db - protivpožarnost do EI 90 - masa zida najviše 53 kg/m (bez izolacije) do 10 puta lakša od masivnog zida - debljina zida 155 mm - visina zida do 6000 mm - stabilnost i dugotrajnost - nema šalovanja, armiranja, betoniranja - ekološki materijal sa IBO sertifikatom Potreban materijal za 1 m instalacionih zidova: Rigips vlagootporne RBI ploč e 1,5 mm,0 m Rigips RB ploče 1,5 mm (ili RBI po potebi),0 m Samolepljiva traka za zvučnu izolaciju 50 mm,6 m UW-profil Rigips, horizontalni zidni 50mm, debljine 0,6 mm 1,6 m CW-profil Rigips, vertikalni zidni 50mm, debljine 0,6 mm 4,0 m Vijci 1/5 mm za ploče i 0,6 mm profile 6,0 kom. Vijci 1/35 mm za ploče i 0,6 mm profile 6,0 kom. Super ispuna spojnica 0,8 kg Bandaž traka sa staklenim vlaknima 1,6 m Vijci sa plastičnim tiplom 6/40 mm 3,6 kom. Mineralna vuna ISOVER 50 mm,0 m 13

14 Rigips zakrivljeni zidovi Namena: Riflex zakrivljeni pregradni zidovi omogućuju realizaciju najsmelijih dizajnerskih ideja. Ove savitljive ploče štede mnogo vremena pri ugradnji, a površina koja se dobija je idealno glatka i obla. Najmanji poluprečnik krivine: 600 mm kod konkavih konstrukcija s Riflex pločama postavljenim po unutrašnjem obodu i 1400 mm kod konveksnih konstrukcija sa Riflex pločama postavljenim po spoljnom obodu potkonstrukcije. Montaža: Spoj zakrivljenog zida sa podom i plafonom može se izvesti pomoću UW zidnih profila zasečenih za oble zidove, koji se vijcima pričvršćuju na plafon i pod uz umetanje trake za zvučnu izolaciju. Rigips zidni profili CW postavljaju se u podne i plafonske profile na razmaku od 300 mm. Riflex ploča se suvo savijena pričvršćuje direktno na zidne CW profile. Prvi sloj obloge pričvršćuje se brzougrađujućim Rigips vijcima TN 3,5 X 5 mm na razmaku 550 mm, a drugi Rigips brzougrađujućim vijcima 3,5 x 35 mm na razmaku 00 mm. Spojevi se ispunjavaju i bandažiraju Vario ispunjivačem spojeva i Rigips trakama za ojačanje od staklenih vlakana. Kvalitet izvođenja može biti od Q1-Q4. Ako se montažni Rigips zid nastavlja sa Riflex zidom, eventualnu razliku debljine konstrukcije treba izjednačiti trakama od Rigips ploča koje su direktno pričvršćene na CW profil kao podmetač. Prednosti: - dobijanje atraktivnih formi - zvučna zaštita i do 53 db - protivpožarnost do F 10 - minimalna masa zida od najviše 53 kg/m - stabilnost i pored velikog savijanja - Riflex ploče ne traže kvašenje i zasecanje - površina Riflex ploča je potpuno glatka 1 Oblaganje Zaptivanje spoja 3 Potkonstrukcija 4 Izolacija 5 Spoj ploča Pričvršćivanje Zaštita od požara 3.1 Spoj 3. Konstrukcija Zvučna izolacija Zaštita od požara Izvođenje Karakteristike Riflex zidova Riflex mm 1 x 6mm x 6mm 3 x 6mm 4 x 6mm Mineralna vuna Debljina Gustina kg/m³ Klasa otpornosti na požar DIN 410 F 30-A F 60-A F 90-A F 10-A Riflex Rigips vijci za brzu ugradnju Traka za zvučnu izolaciju Zvučnoizolaciona traka od mineralne vune klase negorivosti A, prema DIN Rigips zidni profil UW mm Rigips zidni profil CW Isover mineralna vuna ili slično Mineralna vuna klase A građevinskog materijala sa tačkom topljenja 1000 C Spojevi ploča se ispunjavaju Rigips ispunom, bandažiraju Rigips trakom i gletuju Vario ispunom Masa Debljina zida zida (bez izolacije) kg/m mm mm Visina zida Zvučna izolacija db / Potreban materijal za 1 m pregrade: Rigips Riflex ploče UW-profil Rigips 50 mm, debljine 0,6 mm CW-profil Rigips 50 mm, debljine 0,6 mm Traka za zvučnu izolaciju Vijci sa tiplom Rigips 6/40 mm Vijci za brzo uvrtanje Rigips 1/5 mm Vario ispuna spojnica Mineralna vuna ISOVER 50 mm Bandaž traka 4,0 m 0,8 m 4,0 m 1,3 m 1,8 kom. 5,0 kom. 0,6 kg 1,0 m 3,4 m 14

15 Sistemi za zaštitu od elektromagnetnog zračenja sistem sistem sistem Obrada Climafit trake: Ukoliko je potrebno obezbediti izolaciju niskofrekventnih električnih naizmeničnih polja, potrebno je da sve Climafit-ploče budu povezane sa trakom za uzemljenje, odnosno sistemom za izjednačavanje potencijala. Namena Climafit ploče zahvaljujući jedinstvenoj kombinaciji grafita i kristala vode u gipsu, vrše refleksiju i apsorpciju nisko i visoko frekventnog elektromagnetnog zračenja. Climafit Protecto zidni i plafonski sistemi štite od unutrašnjeg zračenja u objektu (elektroaparati, bežični prenos podataka WLAN, bežični telefoni DECT, bluetooth, mikrotalasne pećnice, elektroinstalacije...) kao i od spoljnog zračenja (trafoi, antene/baze mobilne telefonije, TV i radio predajnici, radari...). Climafit Protecto sistemi mogu se koristiti i za onemogućavanje mobilne telefonije u prostoru. Koriste se i za zaštitu od prisluškivanja kompjutera sprečavanjem kompromitujućeg elekromagnetnog zračenja. Montaža Sistem oblaganja postojećeg zida započinje postavljanjem Rigips priključnih profila UD 8 (3.1) (ili zidnih profila UW 50-06) koji se oblepe Rigips zvučnoizolacionom trakom i pričvrste pomoću udarnih tiplova na pod i na plafon sa razmakom <1m. Rigips plafonske profile CD 60/7-06 (3.) (ili zidne profile CW 50-06) podesiti sa osovinskim rastojanjem od 417 mm, po potrebi ubaciti izolaciju (4) i parnu branu (9) i pričvrstiti zavrtnjima 3,8 x 11 mm na Rigips distancere. 1-slojno oblaganje podrazumeva fiksiranje Climafit trake za uzemljenje (1.3) 500 x 40 x 0,5 mm nitnom na potkonstrukciju. Montaža Rigips Climafit ploče (1.1) debljine 10 mm vrši se specijalnim zavrtnjima TN Gold 3,5 x 3 mm sa rastojanjem zavrtanja od 50 mm. Climafit traku za uzemljenje (1.3) dodatno fiksirati sa minimum 3 zavrtnja TN Gold 3,5 x 3 mm. -slojno oblaganje podrazumeva montažu prvog sloja Climafit ploče (1.1) sa zavrtnjima TN Gold 3,5 x 3 mm na rastojanju od 750 mm, a preko nje Climafit traku za uzemljenje (1.3) 500 x 40 x 0,5 mm fiksirati vijcima TN Gold 3,5 x 3 mm. Drugi sloj ploča Climafit (1.1) zašrafiti zavrtnjima TN Gold 3,5 x 35 mm koji su na rastojanju od 50 mm. Climafit traku za uzemljenje (1.3) dodatno fiksirati sa minimum 3 zavrtnja TN Gold 3,5 x 35 mm. Pregradni zidovi Climafit se sa strane koja se štiti od zračenja oblažu isto kao u opisanom postupku, samo se umesto CD/UD profila koriste CW/UW profili. Sa suprotne strane koriste se dva sloja Rigips ploča RB 1,5 mm (1.). Prva RB ploča se pričvršćuje Rigips zavrtnjima 5 mm na rastojanju 750 mm, a druga ploča se pričvršćuje Rigips zavrtnjima 35 mm na rastojanju 50 mm. Prednosti - efikasna zaštita od nisko i visoko frekventnog zračenja - zaštita od unutrašnjeg i spoljnog elektromagnetnog zračenja - eliminacija elektrosmoga u sobama - zvučna izolacija zida oko 56 db, a poboljšanje oblaganjem oko 16 db - vatrootpornost zida F30 sa Climafit RF pločama - mogućnost formiranja gluve sobe bez signala mobilne telefonije - onemogućavanje prisluškivanja kompjutera i IT uređaja Potreban materijal za 1 m oblaganja (sistem ) : Rigips Climafit ploče Rigips distancer CD-profil Rigips, debljine 0,6 mm UD-profil Rigips, debljine 0,6 mm Traka za zvučnu izolaciju Vijci sa širokom glavom Rigips 41/3,5x9,5 mm Vijci sa tiplom Rigips 6/40 Vijci za brzo uvrtanje Rigips TN Gold 3,5x5 mm Vijci za brzo uvrtanje Rigips TN Gold 3,5x35 mm Bandaž traka Ispuna spojeva Super ili Standard Traka Climafit za uzemljenje,0 m,4 kom.,0 m 0,8 m 0,8 m 4,8 kom.,4 kom. 7,0 kom. 13,0 kom. 0,8 m 0,3 kg 1,67 m 15

16 Rigips zidovi velike tvrdoće Namena Duraline ploče služe za izradu zidova velike tvrdoće, otpornih na udarce. Prave se u širini od 15 mm sa zaobljenim Vario ivicama. Dužine ploča su od do 3m. Duraline zidovi se preporučuju za: škole, obdaništa, bolnice, sale, amfiteatre, hotele, kancelarije, radionice, hodnike, sve prostore u kojima se nalazi puno ljudi i gde su zidovi izloženi mogućim udarcima. Zid velike tvrdoće sa metalnom potkonstrukcijom i vatrootpornim pločama Duraline 1,5 mm Montaža Duraline zidovi se montiraju kao i obični zidovi (str. 6), jedina razlika je što se oblaganje vrši dvostukim oblaganjem sa Duraline pločama umesto običnim gipskartonskim pločama. Prednosti - zvučna zaštita i do 6 db - protivpožarnost do EI 90 - otpornost na udarce - velika površinska čvstoća - masa zida 56 kg/m, i do 10 puta lakša od masivnog zida - stabilnost i dugotrajnost - nema šalovanja, armiranja, betoniranja - ekološki materijal sa IBO sertifikatom Kafe bar- igraonica Zazu, Beograd Oblaganje Zaptivanje spoja 3 Potkonstrukcija 4 Izolacija 5 Spoj ploča 65 Pričvršćivanje Zaštita od požara 3.1 Spoj 3. Konstrukcija Unutrašnji ugao Zvučna izolacija Zaštita od požara Izvođenje Rigips Duraline 1,5 mm, odnosno Rigips Duraline 1,5 mm impregnirani Opciono 1. sloj sa RF (odnosno RFI, RB, RBI) Rigips Duraline vijci za brzu ugradnju Traka za zvučnu izolaciju Rigips zaptivna traka ako se gletovanjem ili Rigips pločama pokriva cela debljina obloge, u protivnom zaptivna traka od mineralne vune klase negorivosti A, prema DIN Rigips zidni profil UW kao spoj sa podom i plafonom Rigips zidni profil CW Rigips zidni profil LWI 60/60-07 Isover mineralna vuna ili slično Nije potrebna Spojevi ploča se ispunjavaju Rigips ispunom, bandažiraju Rigips trakom i gletuju ispunom, npr. Vario Potreban materijal za 1 m pregrade: Rigips Duraline ploče 4,0 m UW-profil Rigips 100 mm, debljine 0,6 mm 0,8 m CW-profil Rigips 100 mm, debljine 0,6 mm,0 m Traka za zvučnu izolaciju 1,3 m Vijci sa tiplom Rigips 6/40 mm,5 kom. Vijci za brzo uvrtanje Rigips 1/5 mm 13,0 kom. Vijci za brzo uvrtanje Rigips 1/35 mm 6,0 kom. Super ispuna spojnica 0,8 kg Mineralna vuna ISOVER 50 mm 1,0 m Bandaž traka 1,6 Aluminijumska ugaona zaštitna šina 0,10 m Bravo centar- igraonica, Loznica 16

17 Dilatacije i spojevi kod Rigips spuštenih plafona 15 m 10 m Plan dilatacija kod nepravilnog spuštenog plafona Plan dilatacija fuga kod uskog spuštenog plafona u hodniku sa nišama Dilatacioni spoj kod plafona izvodi se na 10 m Standardni spoj zida i plafona Široki dilatacioni spoj spuštenog plafona i masivnog zida ili stuba Plan dilatacionih fuga oko stubova (izbegavati krutu vezu) Dilatacije i spojevi kod Rigips pregradnih zidova dilataciona fuga dilataciona fuga 3.5 m 500 mm 50 mm Pravilno postavljene ploče spratne visine Pravilno ukrajanje ploča sa gornje strane (dužina celih ploča je min m) 150 mm Poprečni presek zida 75/15 sa dilatacijom Kod dovratnika spoj formirati minimum 15 cm od ivice max 10 cm Poprečni presek zida 75/100 sa dilatacijom Pravilno formiranje spojeva kod izrade nadsvetla 17

18 Detalji obrade Rigips zidova mm 1m 1m Skraćenje CW profila oko 15 mm je obavezno Provođenje instalacija kroz proreze CW profila Za zidove 5 m nastavljanje CW profila vrši se sa UW profilom pričvršćenim nitnama Za zidove 5 m nastavljanje CW profila vrši se sa CW profilom pričvršćenim nitnama Zvučno izolaciona traka se lepi na profile na kontaktu sa podom, zidom i plafonom Montaža Rigips dozne sa krilcima UA profili za ukrućenje dovratnika Ugradnja Rigips metalnog dovratnika Plafonski spoj Rigips zida i masivnog plafona gletuje se samo sa jedne strane. Spoj Rigips ploče i masivnog zida Čeono se zalepi molerska papirna traka, čiji se kraj nakon montaže i gletovanja ivice Rigips ploče odseče. Spoj dve sečene Rigips ploče Ostaviti fugu 5 mm i ogletovati samo jednu stranu sa bandaž trakom. Spoj dve Rigips ploče sa Pro ivicama Kruti spoj se izvodi samo sa papirnom trakom kod spoja dve gipskartonske ploče. Ugaona alu- šina Zaštita ugla je najbolja sa aluminijumskom šinom. Alux traka za uglove Zaštita različitih uglova je jednostavnija sa Alux trakom. Ultratvrda lajsna za zaštitu uglova Bullnose je proizvod kojim se dobijaju moderne zaobljene ivice. Velike je čvrstine i može podneti i najjače udarce. Detalji obrada Rigips spuštenih plafona Nastavljanje CW profila sa CW profilom 18 Spušteni plafoni se kače na masivnu tavanicu uvek sa šrafom sa metalnim tiplom Na drvenu međuspratnu konstrukciju plafoni se kače pomoću vijka na rastojanju 5cm od donje ivice Obična roštilj metalna konstrukcija sa CD pofilom debljine 0.6 mm Ojačana nonijus potkonstrukcija sa CD profilom debiljine 0.6 mm

19 Pričvršćivanje predmeta na plafone Plastični tipl za šuplje konstrukcije Preklopni tipl sa navojem i kukom za šuplje konstrukcije ili GKP Teži pojedinačni tereti Metalni tipl je obavezan kod kačenja plafona ili tereta na AB konstrukciju Molly anker za jednu ili dve ploče spuštenog plafona Opružni tipl sa navojem za šuplje konstrukcije ili GKP Predmeti do 3kg (30KN) kače se samo na Rigips ploču od 1,5 mm, (razmak između tačaka kačenja 50 cm) Predmeti od 3kg do 10kg u jednoj tački kače se na ploču i CD profil. Predmeti preko 10kg, kače se direktno na noseću međuspratnu konstrukciju. Pričvršćivanje predmeta na zidove Laka konzolna opterećenja Teža konzolna opterećenja Tipl f 6mm Nosivost po tiplu: 0 kg. Tipl č vor Nosivost po tiplu: 0 kg (1 x 1,5 GKP) 30 kg ( x 1,5 GKP) Molly anker Nosivost po ankeru: 30 kg (1 x 1,5 GKP) 50 kg ( x 1,5 GKP) Primer: kuhinjski plakar do 100 kg može se okačiti na molly ankera kod dvoslojnog oblaganja pločama Nosači polica i regala Vertikalni nosači polica i regala pričvršćuju se tiplovima za šuplje konstrukcije, po mogućnosti uz vertikalne CW profile potkonstrukcije Rigips ploča. Rigips sanitarni nosači Mali umivaonici, viseći ormarići i konzolne police mogu se pričvrstiti pomoću metalnih montažnih ploča umetnutih među vertikalne CW profile potkonstrukcije Rigips zida. Pričvršćuju se vijcima za potkonstrukciju pre oblaganja Rigips pločama. Veća konzolna opterećenja Veći umivaonici, toaletni pultovi, klozetske šolje i bidei po pravilu se pričvršćuju na posebne stojeće metalne nosače raznih dimenzija, iz Rigips asortimana, koji se ugrađuju u potkonstrukciju pre postavljanja Rigips ploča. Veoma masivna konzolna opterećenja zahtevaju statički proračun zbog rasporeda sila i opterećenja nosive konstrukcije. 19

20 Protivpožarni sistemi Protivpožarni pregradni zid sa metalnom potkonstrukcijom i oblogom od Rigips ploča RF 1,5 mm. F30 Rigips protivpožarni zidovi Protivpožarni plafon obložen Rigips RF 1,5 pločama za zaštitu odozdo. F30 - F90 Rigips protivpožarni plafoni Protivpožarni pregradni zid sa metalnom potkonstrukcijom i oblogama od Rigips ploča RF 0 ili 5 mm. F30 - F90 Protivpožarni plafon obložen Rigips pločom RF 15 mm za zaštitu odozgo. F30 Pregradni zid sa metalnom potkonstrukcijom i dvostrukim oblogama od Rigips ploča RF 1,5 mm. F90 - F10 Protivpožarni plafon sa dvostrukim oblogama od Rigips ploča RF za zaštitu odozdo i odozgo. F90 Pregradni zid sa dvostrukom metalnom potkonstrukcijom i dvostrukim oblogama od Rigips ploča RF 1,5 mm. F90 Protivpožarni lučni plafon obložen sa dva sloja Riflex ploča debljine 6 mm. F30 Pregradni zid sa metalnom potkonstrukcijom i trostrukim oblogama od Rigips ploča RF 1,5 mm za zidove do 9m visine. Protivpožarni plafon obložen sa tri sloja Riflex ploča debljine 10 mm. F90 - F180 F10 Pregradni zid sa metalnom potkonstrukcijom i trostrukim oblogama od Rigips ploča Die Blauen za zidove do 9m visine sa zvučnom izolacijom do 6 db. F90 - F180 Protivpožarno oblaganje trapeznog lima tavanice sa dva sloja Ridurit ploča. F30 - F90 0

21 Vatrootporni Rigips protivpožarno sistemi sa Rigips potkrovlje pločama Protivpožarni suvi estrih od dva sloja Rigiplan ili Rigidur ploča. Protivpožarni kanali sa Ridurit pločama Kablovski i instalacioni protivpožarni kanali od Ridurit ploča za zaštitu od požara spolja. F30 - F90 pločama Protivpožarno potkrovlje sa metalnom potkonstrukcijom obloženom Rigips RF pločama 0 mm. E 30 - E 90 Kablovski i instalacioni protivpožarni kanali od Ridurit ploča za zaštitu od požara iznutra. F 90 Protivpožarni plafon od Rigips RF ploča, na konstrukciji od drvenih greda. I 30 - I 10 Protivpožarni ventilacioni, klimatizacioni i kanali za odimljavanje od Ridurit ploča. F30 - F90 Protivpožarno oblaganje drvenih stubova i greda Rigips RF pločama. F 30 - F 90 Čelične grede obložene protivpožarnim Ridurit pločama. F 30 - F 180 Čelični stubovi obloženi vatrootpornim Ridurit pločama. F 30 - F 10 Protivpožarna zaštita nosača EI S 30 - EI S 10 Protivpožarni zid za oblaganje šahta od dva sloja Ridurit vatrootpornih ploča debljine 0 mm bez potkonstrukcije, između masivnih zidova. Maksimalna dužina zida m. F 90 Protivpožarni zid za oblaganje šahta od dva sloja Ridurit vatrootpornih ploča sa metalnom potkonstrukcijom. Dužina zida nije ograničena. F 90 Protivpožarni zid za oblaganje šahta od dva sloja Rigips RF vatrootpornih ploča debljine 0 mm sa mineralnom vunom. F 90 Rigips protivpožarni šaht zidovi 1

22 Vatrootporno oblaganje čeličnih nosača Ridurit pločama U h + b = x10 A A A= površina u cm poprečnog preseka U h + b = x10 A A Klasa otpornosti na požar F30 F60 F90 F10 F180 Najmanja debljina Ridurit obloge (u mm) prema odnosu U/A F 30 - F <300 <0 < < 60 < < < 110 < 40 < 300 Vatrootporno oblaganje čeličnih stubova Ridurit pločama F 30 - F Vatrootporna Ridurit ploča. 1.1 Podmetači od Ridurit ploča (širi od 10 cm).. Ridurit vijci za brzo mašinsko uvrtanje kod ploča debljih od 0 mm. Alternativa su čelične spajalice (klameri). 3. Čelični nosač. 4. Ugaoni profil širine 5 mm i debljine,5 mm. Montaža Pre krojenja ploča utvrditi neravnine čeličnog profila. Debljina Ridurita proračunava se iz obrasca i tablice. Podmetače (trake) postaviti tako da su Ridurit ploče odmaknute barem 5 mm od čeličnog nosača. Za jednostavnu montažu koristiti čelične ugaone profile 5 x 5 mm koji se šrafe na tavanicu. Klamerima fiksiramo ploče debljine 15 mm, a deblje ploče Ridurit vijcima. Ridurit vijcima povezujemo dve Ridurit ploče, a pri tom izbegavamo šrafljenje za čelični nosač. Vario masom za gletovanje obrađujemo spojeve. Valjani čelični profil (DIN 105) U h + b = x10 A A Pravougaoni šuplji čelični profil U 100 = A t Kružni šuplji čelični profil Klasa otpornost F30 F60 F90 F10 A= površina u cm poprečnog preseka t= debljina čeličnog profila u cm U 4b = x10 A A A= površina u cm poprečnog preseka Najmanja debljina Ridurit obloge (u mm) prema odnosu U/A <300 < < 170 < 40 < < 68 < 94 < 130 < 165 < Vatrootporna Ridurit ploča.. Čelične spojnice (klameri) ili Ridurit vijci za brzo mašinsko uvrtanje. 3. Čelični stub. Montaža Pre krojenja ploča utvrditi neravnine čeličnog profila. Debljina Ridurita proračunava se iz obrasca i tablice. Mere u obrascu su cm, a debljina Ridurit obloge u tabeli je u mm. Debljine Ridurit ploča su: 15, 0, 5 mm. Klamerima fiksiramo ploče debljine 15 mm, a deblje ploče Ridurit vijcima. Ridurit vijcima povezujemo dve Ridurit ploče, a pri tom izbegavamo šrafljenje za čelični nosač. Vatrootporne Ridurit ploče ne smeju nalegati na čelični profil, već se režu tako da razmak između Ridurit obloge i čelika bude oko 5 mm. Vario masom za gletovanje obrađujemo spojeve.

23 Vatrootporni Oblaganje ventilacionih sistemi sa Rigips kanala, pločama klimatizacionih kanala i kanala za odimljavanje Debljina ploče RIDURIT, d (mm). 4 - STRANI KANAL Vatrootporni pregradni zid sa jednim slojem RF ploča F 30 Protivpožarna zaštita DIN 410 Klasa Debljina otpornosti sloja na požar RF ploča F30 1,5 Mineralna vuna debljina gustina Čelični profil slika 1. Tabela 1: Klasifikacija kanala izrađenih od Ridurit ploča* EN-Klasa, najmanje EI S 30 EI S 60 EI S 90 EI S 10 Sistem 1 - slojni - slojni Debljina ploče RIDURIT, d (mm). 3 -, ili - STRANI KANAL EI S 30 EI S 30 / EI 60 EI S 90 EI S 90 / EI 10 0 mm 5 mm mm 5 mm x 0 mm x 5 mm - - x 0 mm x 5 mm Debljina zida Sistem samonosećih ventilacionih, klimatizacionih i kanala za odimljavanje, izrađen je od Ridurit gipsanih ploča. Mere ploča su 100 mm x 000 mm, a debljine 15mm, 0mm ili 5mm i postiže zaštitu od požara EI S30 - EI S 10. Horizontalni i vertikalni samonoseći kanali izrađuju se u 4 stranom, 3 stranom ili stranom sistemu ( spoj sa drugim masivnim konstruktivnim sistemom) i kače se na AB tavanice ili zidove (slika.), ili na čelične nosače. Mere čeličnih elemenata za kačenje ili pričvršćivanje određuju se proračunom statike. Pri tome najveći dozvoljeni napon na istezanje u pojedinačnom elementu iznosi 6 Mpa. Prečnik čeličnih šipki sa navojima ili rastegljivih zatega kreće se u granicama M10 do M16. Najveće dopušteno osno rastojanje između čeličnih omči iznosi 600 mm. Više klase ( 60, 90, 10 minuta ) zahtevaju zaštitu trakama Ridurit ploča debljine min. 5 mm a za klasu 30 minuta ova zaštita nije potrebna. Dozvoljena visina Zaštita zida na mestu gradnje od buke 1 DIN 4109 Rigips sistem mm mm 3 kg/m mm mm mm Rwr CW db (50) CW db (50) CW db CW db CW (51) db CW (50) db E I30 1, EI S 30-EI S 10 Nije potreban metalni kanal Prolaz kanala kroz građevinske zidove ili tavanice i mesta dodira sa pregradama zgrade, zaptivaju se mineralnom vunom zapreminske mase min. 50 kg/m3. Spojevi Ridurit ploča se ispunjavaju Conlit Glue lepkom proizvođača Rockwooll. Vario ispuna služi za gletovanje spojeva, izravnavanje i popunjavanje mesta na kojima se nalazi sastav, šrafovi ili mesta sa rupama ili oštećenjima.. Očekivane klase otpornosti prema požaru kanala izrađenih od Ridurit ploča nalaze se u Tabeli 1. slika. 1. Vatrootporne Rigips RF ploče debljine 1,5 mm.. Vatrootporna traka za zvučnu izolaciju od kamene vune. 3. Potkonstrukcija: 3.1 Horizontalni UW podni i plafonski profili. 3. Vertikalni CW profili. 4. Izolacija od kamene ili staklene vune klase A. Montaža Zid može biti montiran na gotovom podu ili nosećoj potkonstrukciji, što je bolje za zvučnu izolaciju. Ispod UW profila postavlja se traka od mineralne vune kao zvučna izolacija. UW profili fiksiraju se za pod šrafovima DN 6. CW profili postavljaju se na razmaku od 60 cm i kraći su za par milimetara od međuspratne visine, kako bi se prihvatilo ugibanje tavanice. Vatrootporne RF ploče fiksiraju se vijcima od 5 mm, a potom se spojnice bandažiraju i gletuju ispunom Vario. Izolacija može biti od staklene ili kamene vune. 3

24 Vatrootporni pregradni zid sa dva sloja RF ploča F 90 Protivpožarna zaštita DIN 410 i prema E-NORM Klasa Debljina otpornosti sloja na požar RF ploča Mineralna vuna debljina gustina Čelični profil Debljina zida Dozvoljena visina Zaštita zida na mestu gradnje od buke 1 DIN 4109 Rigips sistem mm mm 3 kg/m mm mm mm Rwr F90 X1, CW db CW db CW db CW (6) db E I CW (59) db X1, CW (56) db Vatrootporne Rigips RF ploče debljine 1,5mm, u dva sloja.. Vatrootporna traka za zvučnu izolaciju od mineralne vune. 3. Potkonstrukcija: 3.1 Horizontalni UW podni i plafonski profili debljine 0,6mm. 3. Vertikalni CW profili debljine 0,6mm. 4. Izolacija od kamene ili staklene vune klase A. Montaža Ispod UW profila postavlja se traka od mineralne vune kao zvučna izolacija. UW profili fiksiraju se za pod šrafovima DN 6. CW profili postavljaju se na razmaku od 60cm. Prvi sloj vatrootpornih RF ploča fiksira se vijcima od 5mm. Drugi sloj ploča se montira smaknuto za 60cm vijcima 45mm. Spojevi se bandažiraju i gletuju ispunom Vario. Izolacija može biti od staklene ili kamene vune. Korišćenjem običnih gipskartonskih RB ploča, može se postići vatrootpornost F 30. Vatrootporni pregradni zid sa tri sloja RF ploča F 90 - F Oblaganje: - ploče otporne prema požaru Rigips RF 3x1,5 mm.. Zvučna izolacija: Mineralna vuna klase A ispod obodnih profila..1. Obostrano nalepljena samolepljiva traka. 3. Potkonstrukcija: 3.1. Horizontalni UW-profili debljine 0,6mm podni i plafonski. 3.. Vertikalni zidni CW-profili debljine 0,6mm. 4. Izolacija zidne šupljine: - mineralna vuna klase A, sa tačkom topljenja > 1000 C, prema DIN Protivpožarna zaštita DIN 410 i prema E-NORM Klasa Debljina otpornosti sloja na požar RF ploča Mineralna vuna debljina gustina Čelični profil Debljina zida Dozvoljena visina Zaštita zida na mestu gradnje od buke 1 DIN 4109 Rigips sistem mm mm 3 kg/m mm mm mm Rwr F90 3X1, CW db CW F10 3X1, CW db CW db F CW db X1, CW db CW E I CW db X1, CW Montaža Ispod UW profila postavlja se traka od mineralne vune kao zvučna izolacija. UW profili fiksiraju se za pod šrafovima DN 6. CW profili postavljaju se na razmaku od 60cm. Prvi sloj vatrootpornih RF ploča fiksira se vijcima od 5mm. Drugi sloj smaknuto za 60cm vijcima 45mm. Treći sloj ploča se montira smaknuto za 60cm vijcima 55mm. Spojevi se bandažiraju i gletuju ispunom Vario.

25 Vatrootporni plafon sa RF pločama od 0 mm F 90 Klasa otpornosti na požar Debljina sloja RF ploča Razmak između poprečnih CD profila l Razmak između vešaljki mm mm mm mm F90 X x Razmak Rigips između sistem podužnih CD profila y Vatrootporne Rigips RF ploče debljine 0 mm u dva sloja.. Nonijus vešaljka nosivosti 0,4 kn pričvršćena za plafon vijkom sa metalnim tiplom. 3. Poprečni nosači od CD profila 60x7 mm. 4. Podužni nosači od CD profila 60x7 mm. 5. Spojnica za CD profil. 6. UD profil od 30 mm. Montaža Šrafovi sa metalnim tiplom su obavezni kod protivpožarne zaštite jer se plastični pri visokoj temperaturi tope. Potkonstrukcija sa CD/UD profilima nosi dva sloja vatrootpornih gipskartonskih ploča od 40 mm. Podešavanje visine spuštenog plafona kod Nonijus vešaljki vrši se pomoću štifta. Za CD profile koristiti nastavke. Ploče se fiksiraju vijcima od 35 mm i 55 mm za potkonstrukciju. Spušteni plafon je nezavisan od vrste međuspratne konstrukcije. Spojnice se bandažiraju i gletuju ispunom rigips Vario. Vatrootporni plafon sa Riflex (Ridurit) pločama od 10 mm F 10 Klasa otpornosti na požar Debljina sloja Riflex ploča Razmak između poprečnih CD profila l Razmak između vešaljki mm mm mm mm F10 3X x Razmak između podužnih CD profila y 1. Vatrootporne Riflex ploče debljine 10 mm u tri sloja.. Nonijus vešaljka nosivosti 0,4 kn pričvršćena za plafon vijkom sa metalnim tiplom. 3. Poprečni nosači od CD profila 60x7 mm. 4. Podužni nosači od CD profila 60x7 mm. 5. Spojnica za CD profil. 6. UD profil od 30 mm. Montaža Šrafovi sa metalnim tiplom su obavezni kod protivpožarne zaštite jer se plastični pri visokoj temperaturi tope. Potkonstrukcija sa CD/UD profilima nosi tri sloja vatrootpornih Riflex ploča od 30 mm. Podešavanje visine spuštenog plafona kod Nonijus vešaljki vrši se pomoću dva štifta. Za CD profile koristiti nastavke. Ploče se fiksiraju Ridurit vijcima od 5, 35 mm i 45 mm za potkonstrukciju. Spušteni plafon je nezavisan od vrste međuspratne konstrukcije. Spojnice se bandažiraju i gletuju Vario ispunom. 5

26 Vatrootporna obloga potkrovlja sa RF pločama od 0 mm F 90 Klasa otpornosti na požar Debljina sloja RF ploča Dozvoljeni raspon između rogova ili greda na tavanici HUT profil za direktnu montažu na gredu CD profil sa kliznim držačem mm mm mm F90-B X Izolacija sa mineralnom vunom debljina Rigips sistem Vatrootporne Rigips RF ploče debljine 0 mm u dva sloja.. Montažni CD profil sa kliznim držačem ili alternativa HUT profil. 3. Termoizolacija. 4. Parna brana (Alu ili PVC folija). 5. Drvene plafonske grede. 6. Krovni rogovi. Montaža Prvo se postavlja termoizolacija. Parna brana (Alu ili PVC) fiksira se za rogove klamericom, a spojevi se lepe trakom. Na rogove se pričvrste CD profili pomoću kliznih držača. Alternativa su HUT profili. CW profili postavljaju se na razmaku od 60 cm. Rigips RF ploče debljine 0 mm montiraju se u dva sloja i to uvek smaknuto. Koriste se vijci od 35 mm i 55 mm. Spojevi se bandažiraju i gletuju ispunom Vario. Mogu se koristiti vlagootporne i vatrootporne RFI ploče. Vatrootporni pod Rigidur suvi estrih sa Rigidur pločama F 30-F 10 ili Rigiplan F30 Montaža Rigidur: Rigidur estrih ploče su debljine 10 mm i polažu se u dva sloja. Poprečne spojeve treba smaknuti za barem 0 cm jedan u odnosu na drugi, odnosno izbegavati krst fuge. Rigidur lepak za estrih nanosi se u dve linije na falcovani žleb, koji je otvoren prema gore. Nakon toga se postavlja sledeća Rigidur estrih ploča. Drugi sloj ploča postavlja se poprečno na prvi. U području vrata ili ostalih prolaza spojeve treba izbegavati. Ploče u području spojeva pričvršćuju se pomoću Rigidur vijaka. Razmak između vijaka iznosi 50 mm, a kod klamerica oko 150 mm. Klase otpornosti na požar Suvi estrih Rigidur +1 Rigidur ploča 10 mm + nasip 0 mm 1 Rigidur suvi estrih Rigidur Estrichelement 0 x 10 mm Rigidur Estrichelement 5 x 1,5 mm Rigidur Estrichelement 30 MF x10 mm + 10 mm mineralne vune Rigidur Estrichelement 40 PS x 10 mm + 0 mm polistirol Rigidur Estrichelement 50 PS x 10 mm + 30 mm polistirol Rigidur Estrichelement 30 HF x 10 mm + 10 mm mekana drvena vlakna Spoj Izolaciona traka, 10 mm Rigips Zaštita od požara- traka klase građevinskog materijala A1 prema DIN Rastavni sloj Kod masivne konstrukcije- PE-folija debljine 0, mm Kod daščanog poda- Natronski, odnosno bitumenski papir 4 Ravnajući sloj Rigips suvi nasip 5 Pričvršćenje Rigidur vijci ili klamerice Rigidur Estrichelement 0 Rigidur Estrichelement 40 PS Rigidur Estrichelement 50 PS Rigidur Estrichelement 5 Rigidur Estrichelement 30 MF Rigidur Estrichelement 30 HF F 30 F 30 F 30 F 60 F 90 F 90 F 60 F 60 F 60 F 90 F 10 F 10 F 90 F 90 F 90 F 90 F 10 F 10 Montaža Rigiplan: Detaljnije na sledećoj strani. 1 Rigiplan suvi estrih Rigiplan ploče x 1.5 mm koje se lepe Rigiplan lepkom Spoj Izolaciona traka, 10 mm Rigips Zaštita od požara- traka klase građevinskog materijala A1 prema DIN Rastavni sloj Kod masivne konstrukcije- PE-folija debljine 0, mm Kod daščanog poda- Natronski, odnosno bitumenski papir kao zaštita od kapanja 4 Ravnajući sloj Rigips suvi nasip 6 Klase otpornosti na požar Suvi estrih Rigiplan Rigiplan x1.5 F 30

27 Suvi estrih Rigiplan Na podnu ploču postavlja se folija koja se na sastavima lepi. Po obodu se lepi traka za zvučnu izolaciju. Za otklanjanje neravnina koristi se Rigips suvi nasip, koji se nanosi do 6 cm. Obeležavanje visine poda vrši se na osnovu vagresa i tada se uočavaju moguće neravnine poda. Suvi nasip, sitna zrnca stiropora i bitumena, se izravnaju prema letvicama. Namena Rigiplan je veoma korišćen pri obnovi i rekonstrukciji starih zgrada. Sa nasipom za izravnavanje može se izvesti bilo koja visina poda. Kada je brzina bitna, Rigiplan je nezamenljiv, jer se parket odmah može lepiti. Primenom Rigiplana poboljšavaju se toplotna i zvučna izolacija i nestaju hladni podovi od kojih zebu noge. Škripave drvene konstrukcije postaju tihe, a kroz betonsku konstrukciju smanjuje se prodor zvuka. Montaža Na drvenu ili betonsku ploču polaže se PVC folija sa preklopima od 0 cm. Po obodu se postavlja izolaciona traka debljine 10 mm, a širine 100 mm i time se sprečava prenos zvuka sa estriha na zid. Izravnavanje poda do 5 mm vrši se sunđerom ili lepenkom, od 5 do 0 mm Rigips ispunom Super, a preko 0 mm suvim nasipom. Rigiplan ploče mogu imati kaširan toplotni izolator stiropor PS. Rigiplan ploče polažu se u dva sloja, poprečno jedan na drugi. Svaka sledeća ploča istog sloja smaknuta je bar 0 cm da bi se izbeglo poklapanje spojnica. Na Rigiplan suvi estrih mogu se nalepiti sve uobičajene podne podloge, ali sa lepkom koji nije na vodenoj bazi. Ako postoji problem sa vlagom u prostoriji, trebalo bi primeniti vodonepropusni premaz. Nakon postavljanja prvog sloja Rigiplan ploča nanosimo lepak za drugi sloj. Potreban materijal za oblaganje 1 m poda: Rigiplan ploče Sunđerasta folija Traka za zvučnu izolaciju Lepak za Rigiplan ploče Lepljenje drugog sloja Rigiplan ploča vrši se poprečno u odnosu na prvi sloj.,0 m 1,1 m 0,9 m 0,5 kg Prednosti - skraćuje vreme gradnje jer nema sušenja - parket se polaže odmah - mogućnost korekcije neravnog poda - mala masa od 6 kg/m ne opterećuje objekat - poboljšanje zvučne zaštite i do 19 db - protivpožarnost od F 30 do F 90 - dobra toplotna zaštita - velika brzina polaganja - idealno ravna površina Opcija Rigiplan MF ploče sa kaširanom mineralnom vunom Rigiplan PS ploče sa kaširanim stiroporom Suvi nasip za izravnavanje termo podloge (debljina nasipa 5cm),0 m,0 m 50 l 7

28 Rigips pribor Zidovi Plafoni Vatrootporni plafoni Sanitarni elementi Rigips horizontalni UW zidni profili od pocinkovanog čeličnog lima debljine 0,6mm. UW 50 (40/50/40 mm) UW 75 (40/70/40 mm) UW 100 (40/100/40 mm) Standardne dužine:,- 4,0m (max 9,4m) Rigips vertikalni CW zidni profili od pocinkovanog čeličnog lima debljina 0,6mm. CW 50 (50/50/50 mm) CW 75 (50/70/50 mm) CW 100 (50/100/50 mm) Standardne dužine:,- 4,0m (max 9,4m) Rigips profili za ukrućenje dovratnika od pocinkovani čelični lim. debljine,0mm. š=40mm UA 50 (40/50/40 mm) UA 75 (40/75/40 mm) UA 100 (40/100/40 mm) Uz profile koristiti L priključke za pod i plafon. Standardne dužine : 3,0/3,5/4,0 m Distancer kruti Odgovara CD profilu. Dužine u cm: Tipl 6/4 za pričvrćivanje UW profila na pod i plafon i CW profila na zidove. Prečnik 6mm Vijci samourezujući 1 za CD/UD/CWUW profile. 1 za UA profile mm. Vijci sa ravnom glavom za spoj profila i distancera Vijak sa gužvajućim tiplom za kačenje tereta Molly anker Plafonski Cd profil od pocinkovanog čeličnog lima debljine 0,6mm. CD 60 (7/60/7) Standardne dužine:,6-4,0m. Plafonski UD profili od pocinkovanog čeličnog lima debljine 0,6mm. UD (7/877 mm) Standardne dužine: 3-4,0m Cd spojnica profila za čeono sastavljanje i produženje CD- profila. Prilagodljiv distancer za CD profile od pocinkovanog čeličnog lima. dužine 60/15/00 mm Sidro distancer za drvenu konstrukciju od 90/150/ mm Plafonska sidrena vešaljka Sa oprugom za fino podešavanje žica. Dužine visilica (žica) : 1.5/5/37.5/50/75/100/ 15/150/175/00/50/ 300/350/400/500 cm Krstastaspojnica za brzo spajanje osnovnog i nosivog profila. Zvučna izolaciona traka za CD/UD i CW/UW profile koji se oslanjaju na masivnu konstrukciju. Nonius - vešaljka nosivosti 0.4kN za vatrootporne spuštene plafone. Nonius-sidrena vešaljka donji deo prilagođena CD-profilu. Nonius vešaljka gornji deo za masivnu tavanicu dužine u mm: Noniusvešaljka gornji deo za drvenu potkonstrukciju. Sigurnosna žičana spojnica Za vešanje sistema nonius. Uvek se stavljaju dve po vešaljci. Revizioni otvori Za zaštitu od požara F30 do F90 za vatrootporne plafone i zidove. Ridurit vijci Za vatrootporne gipskartonske ploče RF i Ridurit ploče. Rigips držač lavaboa Od pocinkovanog čelika, namenjena pričvršćenju manjih lavaboa. Fiksira se za CW vertikalne profile na osovinskom rastojanju od 60cm. Isporučuje se u više varijanti. Rigips samostojeći držač lavaboa Od pocinkovanog čelika za nadogradnju u postojećim kupatilima. Osovinsko rastojanje vertikalnih profila je 60cm. Rigips sanitarni element sa ispiračem za konzolnu ugradnju WC šolje Montira se na CW profile. Univerzalna montaža bilo kog elementa sa test otpornosti na 1000kg. Rigips samostojeći sanitarni element sa ispiračem za konzolnu ugradnju WC šolje ili bidea Ram je od pocinkovanog čelika za nadogradnju u postojećim kupatilima. Osovinsko rastojanje je 60cm. Rigips traverza Od pocinkovanog čeličnog lima. Pričvršćuje se na CW vertikalne profile na osovinskom rastojanju od 4 ili 60cm. Služi za kačenje sanitarnih elemenata bez cevi. 8

29 Prednosti Rigips PRO ivica ploča Stari sistem sa zaobljenim ivicama Vijci se uvrću na zaobljenoj ivici ploče. RIGIPS PRO sistem sa pravougaonim ivicama Vijci se lakše uvrću i jače pričvršćuju ploču za potkonstrukciju. Moguće su šupljine između zaobljenih ivica i pojava pukotina, usled nedovoljnog utiskivanja ispune. Jednostavno i ravnomerno nanošenje ispune za maksimalno čvrst spoj bez pukotina. Prvi sloj ispunjava prorez sa više ispunjivača, koji se sporije suši i više skuplja. Prvi sloj je tanak, troši manje ispune, brže se suši i skupljanje ispune je manje. FAST TAPE samolepljiva traka se pogrešno utiskuje u prvi sloj ispune. FAST TAPE samolepljiva traka se lepi direktno na ploču i time se štedi jedan sloj ispune. Rigipsov asortiman ispunjivača i vrste spojeva STANDARD Po ceni bez konkurencije Služi za ispunu spojeva gipskartonskih ploča sa upotrebom bandaž trake u kvalitetu Q1. Lako se priprema i nanosi. Pogodno za krpljenje rupa. Cena je vrlo povoljna - bez konkurencije. Vreme vezivanja: 60 minuta. Potrošnja: 0,3 kg/m ploče. Pakovanje: džak 5 i 5 kg. RIMANO GLET XL / 0-3 Glet masa je top proizvod jer onemogućava stvaranje pukotina, a nanosi se u debljini od 0 do 3 mm. Jedinstven proizvod bez konkurencije za klase kvaliteta Q3 i Q4. Vreme za obradu: oko 60 min. Potrošnja: 0,9kg/m /mm Pakovanje: džakovi od 5 kg. SUPER Najpraktičniji za upotrebu Služi za ispunu spojeva gipskartonskih ploča sa upotrebom bandaž trake i gletovanjem spoja u isto vreme, u kvalitetu Q. Površina je veoma glatka i veoma čvrsta. Pogodno za krpljenje rupa. Vreme vezivanja: 60 minuta. Potrošnja: 0,3 kg/m ploče. Pakovanje: džak 5 i 5 kg. RIMANO 3-6 Tankoslojni gipsani malter, ujedno i glet masa. Služi za izravnavanje neravnina na zidu, krpljenje i gletovanje. Debljina sloja: 3-6 mm. Potrošnja: 0,9 kg/m /mm. Pakovanje: džak 5 i 5 kg. RIGIPS VARIO Vrhunska ispuna spojnica, četiri puta jača od standardnih. Kremasta je i omogućava gletovanje i izradu idealne završne obrade zida u kvalitetu Q3. Vreme za obradu: oko 30 min. Potrošnja: 0,3 kg/m ploče. Pakovanje: džak 5 i 5 kg. RIMANO 6-30 Gipsani glet malter debljine sloja 6-30 mm za sanacije i malterisanje neravnih podloga, šliceva, pukotina, spojeva, za obradu špaletni, otvora prozora i vrata... Vreme za obradu: oko 60 min. Potrošnja: 8 kg/m /cm. Pakovanje: džak 5 kg. Alat Trake Papirna traka Primena - podužni spojevi PRO - spoljašnji uglovi PRO - unutrašnji uglovi PRO - spojevi potkrovlja PRO Prednosti - najjača traka - odlična zaštita od pucanja - najjeftinija Mešač za ispunu Gleterica Špahtla sa uvrtačem Traka od staklenog voala - podužni spojevi PRO - poprečni spojevi sa zasečenom ivicom - spojevi oko vrata - najpopularnija - najtanja - dobro se utiskuje - lako se primenjuje Skalpel Špahtla za uglove Ručni brušač FAST TAPE samolepljiva mrežasta traka - lepi se direktno na PRO spoj ploča - izbegavati sečene ivice - lako se primenjuje - jedan sloj ispune manje - štedi vreme 9

30 Rigips ploče za sisteme suve gradnje Standardne gipskartonske ploče A (RB) A gipskartonska ploča 9,5 mm (x 100 x 000/600) A gipskartonska ploča 1,5 mm (x 100 x 000/500/600/750/3000) A gipskartonska ploča 15 mm (100 x 000/500/600/750) Vlagootporne gipskartonske ploče H (RBI) H gipskartonska ploča 1,5 mm (x 100 x 000/500/600/750) H gipskartonska ploča 15 mm (x 100 x 000/500) Vatrootporne gipskartonske ploče DF (RF) DF gipskartonska ploča 1,5 mm (x 100 x 000/500/600/750/3000) DF gipskartonska ploča 15 mm (x 100 x 000/500/600/750/3000) Vatrootporne i vlagootporne gipskartonske ploče DFH (RFI) DFH gipskartonska ploča 1,5 mm (x 100 x 000/750/3000) DFH gipskartonska ploča 15 mm (x 100x000/500) Wohnbauplatte - protivpožarne gipskartonske ploče 0 mm, za protivpožarne zidove, plafone i obloge šahtova Wohnbauplatte DF 0 mm (x 600 x 000/600) Die Dicke - gipskartonske protivpožarne ploče 5 mm, za protivpožarne zidove, plafone i obloge šahtova Die Dicke DF 5 mm (x 600 x 000) Ridurit Glasroc F - protivpožarne gipsane ploče za visoku zaštitu od požara (metalnih nosača, instalacija, kanala za vazduh i odimljavanje, šahtova) Ridurit Glasroc F 15 mm (x 100 x 000/400) Ridurit Glasroc F 0/5/30 mm (x 100 x 000) Rigitherm - ploče kaširane stiroporom ili mineralnom vunom za unutrašnju termoizolaciju zidova Rigitherm PS 1,5 mm (x 100 x 600/750 kaširane stiroporom 0/30/40/50/60 mm) Rigitherm MF 1,5 mm (x 100 x 600/750 kaširane mineralnom vunom 35/50/60 mm) Rigitherm MF 1,5 mm (x 100 x 600/750 kaširane mineralnom vunom 0/35/50/60 mm i parnom branom) Rigidur - ploče velike tvrdoće koje se sastoje od gipsa i celuloznih vlakana Rigidur 10/1,5 mm (x 100 x 000/500/540/750/3000) Rigidur H ploča 10/1,5/15 mm (x 100 x 000/500/540/750/3000) Rigidur Estrichelemente x 10/ x 1,5 mm (x 500 x 1500) Duraline - specijalne gipsane ploče veoma velike tvrdoće koje se koriste za sale, učionice, hodnike Duraline DL 1,5 mm (x 100 x 500/750/3000) Duraline DLI 1,5 mm (x 100 x 500/750/3000) Rigiplan ploče - suvi estrih za polaganje na podu umesto cementne košuljice (mogućnost nivelisanja Termoplanom) Rigiplan x 1,5 mm (x 600 x 000) Rigiplan PS x 1,5 mm (x 600 x 000 kaširan stiroporom 0 mm) Rigiplan MF x 1,5 mm (x 600 x 000 kaširan mineralnom vunom 10 mm) Riflex Glasroc F- savitljive gipsane ploče ojačane staklenim vlaknima Riflex Glasroc F 6/10/1,5 mm ( x 100 x 400) 30

31 Rigips ploče za spuštene plafone Casoprano - kasetni plafoni 600 x 600 mm od gipsa, vlagootporni, sa velikom čvrstinom, otporni na vatru 30 minuta, sa monolitnom površinom (izolacija zvuka) ili perforiranom površinom (apsorpcija) Casostar A (8 x 600 x 600 mm), E15 (9,5 x 600 x 600 mm) Casoroc A (8 x 600 x 600 mm), E15 (9,5 x 600 x 600 mm) Casobianca A (8 x 600 x 600 mm), E15 (9,5 x 600 x 600 mm) Gyptone - kasetni apsorberski plafoni 600 x 600 mm sa perforiranom površinom, vrhunskom obradom i izuzetnom apsorpcijom Gyptone Base 31, tip ivice A, D1, E15 (1,5 x 600 x 600 mm) Gyptone Point 11,, tip ivice A, D1, E15 (1,5 x 600 x 600 mm) Gyptone Point 1,, tip ivice A, D1, E15 (1,5 x 600 x 600 mm) Gyptone Quattro 0, tip ivice A, D1, E15 (1,5 x 600 x 600 mm) Gyptone Quattro, tip ivice A, D1, E15 (1,5 x 600 x 600 mm) Gyptone Quattro 50, tip ivice A, D1, E15 (1,5 x 600 x 600 mm) Gyptone Line 4, tip ivice A, D1, E15 (1,5 x 600 x 600 mm) Gyptone Sixto 60, tip ivice A, D1, E15 (1,5 x 600 x 600 mm) Coratone - kasetni plafoni 600 x 600 mm sa teksturom drveta Coratone Maple 38R A (8 x 600 x 600 mm), boja javorovog drveta Coratone Cherry 38R A (8 x 600 x 600 mm), boja višnjinog drveta Gyptone Korridor - akustičke ploče dimenzija 0,3 x,4 m za hodnike sa monolitnom ili perforiranom površinom Gyptone Line 8 A, E15 (1,5 x 300 x 1800/100/400 mm) Gyptone Point 15 A, E15 (1,5 x 300 x 1800/100/400 mm) Gyptone Quattro 55 A, E15 (1,5 x 300 x 1800/100/400 mm) Gyptone Base A, E15 (1,5 x 300 x 1800/100/400 mm) Gyptone Big - zidne i plafonske apsorberske ploče velikih dimenzija sa filcom bez vidnih spojeva Gyptone Big Quattro 41 (1,5 x 100 x 400 mm) Gyptone Big Quattro 4 (1,5 x 100 x 400 mm) Gyptone Big Quattro 46 (1,5 x 100 x 400 mm) Gyptone Big Quattro 47 (1,5 x 100 x 400 mm) Gyptone Big Quattro 43 (1,5 x 900 x 700 mm) Gyptone Big Line 6 (1,5 x 100 x 400 mm) Gyptone Big Line 7 (1,5 x 900 x 400 mm) Rigiton Lochplatten - plafonske apsorberske ploče, sa filcom i raznolikim perforacijama, bez vidnog spoja Rigiton 6/18 (1,5 x 1188 x 1998 mm) Rigiton 8/18 (1,5 x 1188 x 1998 mm) Rigiton 10/3 (1,5 x 1196 x 001 mm) Rigiton 1/5 (1,5 x 100 x 000 mm) Rigiton 15/30 (1,5 x 100 x 010 mm) Rigiton 8-1/50 (1,5 x 100 x 000 mm) Rigiton 1-0/66 (1,5 x 1188 x 1980 mm) Rigiton (1,5 x 100 x 000 mm) Rigiton 8/18 q (1,5 x 1188 x 1998 mm) Rigiton 1/5 q (1,5 x 100 x 000 mm) 31
