1 20 metų firmai Gaminių katalogas

2 TOBULI STOGO LANGAI FAKRO KOMFORTABILI PALĖPĖ Padidintas atsparumas įsilaužimui. Langas gali būti montuojamas stoge Siekiant su nuolydžio tobulybės kampu praėjome daug etapų. Pasirūpinome geriausiomis žaliavomis ir technologijomis, kurios užtikrina labai gerus stogo langų parametrus. Pagalvojome Papildomai gali būti apie funkcionalumą, taip pat įdėjome automatizuotą orlaidę. Kad langas sumontuoti būtų elektros saugus įtaisai. ir atitiktų padidinto atsparumo įsilaužimui reikalavimus, sustiprinome stogo lango konstrukciją. Didelis įvairiausių priedų pasirinkimas Matmenys (cm): FAKRO stogo langai turi vokišką TÜV sertifikatą, kaip 55x78 patvirtinimą, 55x98 66x98 apie 66x118aukštą 78x98gaminių 78x118 kokybę. 78x140 94x118 94x x x x98 78x160 Lango simbolis: Mes UŽTIKRINTI mūsų langų KOKYBE, todėl suteikiame langams ilgalaikę garantiją.

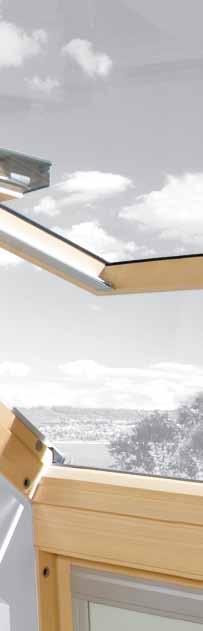

3 KONSTRUKCIJA Pagrindinė stogo langų gamybos žaliava tai aukščiausios kokybes pušies mediena, klijuota sluoksniais, impregnuota vakume ir lakuota ekologišku, akriliniu laku arba dažyta drėgmei atspariais poliuretano dažais. Stogo langai gali būti pagaminti ir iš daugiakamerio PVC profilio. Iš išorės langu konstrukcija apsaugota aliuminio skardos profiliais, padengtais poliesteriu, atspariu atmosferos poveikiams ir ultravioletiniam spinduliavimui. VENTILIACIJA Languose naudojamos įvairios orlaidės; automatizuota orlaidė V40P, kurios efektyvumas priklausomai nuo lango pločio siekia iki 52m 3 /h*, efektyvi orlaidė V35, kurios efektyvumas iki 43m 3 /h* arba V10, kurios efektyvumas iki 9m 3 /h. Pro automatizuota orlaidė V40P nepriklausomai nuo oro sąlygų visada patenka optimalus oro kiekis kadangi orlaidės viduje esantis elastingas elementas, reguliuoja oro pratekėjimo kanalo dydį ir išlaiko pastovų oro pateikimo kiekį. Automatizuotos orlaidės patikimai saugo patalpų šilumą ir sumažina šildymo sąnaudas. Namuose palaiko optimalų mikroklimatą. Orlaidė V40P nepraleidžia vandens, todėl jos nebūtina uždaryti kai lauke stipriai lyja ir yra stiprus vėjas. Visų orlaidžių efektyvumą galima reguliuoti rankinių būdų iki pilno uždarymo. * be filtro profile STIKLO PAKETAI Stogo langai Fakro standarte gaminami su energiją taupančiu stiklo paketu U3, naudojant išorėje padidinto atsparumo grūdintus stiklus. Stiklo paketo šilumos laidumo koeficientas Ustiklo=1,1W/m 2 K, tai sumažina šilumos nuostolius žiemą ir apriboja patalpų prikaitinimą vasarą. Pagal kliento poreikį languose gali būti montuojami įvairus stiklo paketai, populiariausi iš jų tai: - saugus stiklo paketas L3 su laminuotu stiklu iš vidaus ir stiklu su savaime nusivalančiu padengimu iš išorės; - ypatingai energiją taupantis stiklo paketas U5, kurio šilumos laidumo koeficientas Ustiklo=0,5W/m 2 K FUNKCIONALUMAS Siūlome daug įvairių stogo langų konstrukcinių sprendimų, kurie leidžia parinkti tinkamą sprendimą kiekvienai patalpai palėpėje. Apverčiamų, pakeliamų apverčiamų langų,bei langų su paaukštinta atidarymo ašimi.rankena esanti lango apačioje, leidžia lengvai naudotis langu. Jos konstrukcija turi dvi fiksuotas lango pravėrimo padėtis, todėl galimas papildomas vėdinimas. 3

4 SAUGUMAS Šiuolaikinėje architektūroje stogo langų paskirtis ne tik palėpės tinkamas apšvietimas ir gryno oro pateikimas. Langai turi užtikrinti palėpės saugumą. Fakro visada galvojo apie savo klientų saugumą. Mes pirmi pradėjome standarte montuoti grūdintus stiklus. Iki šiol sunku buvo formaliai patikrinti gaminių saugumą. Dabar langų ir durų kokybę reglamentuoja galiojantis visoje Europos Sąjungoje nuo 2007 m. vasario 1 d. darnusis standartas EN *, jo sudėtyje yra standartas EN13049, pagal kurį galima nustatyti stogo langų saugumo klasę. Kritimo aukštis Grafikas nr. 1 Smūgių lygiai/ kritimo aukštis 95 cm 70 cm 45 cm 20 cm 30 cm I klasė II klasė III klasė IV klasė V klasė Tikrinimo metodas: minkštas 50kg svorio daiktas metamas iš įvairių aukščių į silpniausią lango vietą. Pirma saugumo klasė atitinka smūgiams nuo 20cm aukščio, antra 30cm, trečia 45cm, ketvirta 70cm, penkta 95cm. Saugumo klasė EN Vertinant pagal standartą EN13049 visą langą kartu su stiklu, stogo langai Fakro, turi mažiausiai III saugumo klasė, tai užtikrina grūdintas stiklas ir papildomai sustiprinta lango konstrukcija. FAKRO pirmi rinkoje pateikė visą savo langų pasiūlymą kur langai turi minimum III Saugumo Klasę, taip nustatant naują standartą stogo langų pramonėje. Atlikti tyrimai parodo kad stogo langai Fakro užtikrina saugumą ne tik gyventojams gyvenantiems palėpėje, bet ir darbininkams dirbantiems ant stogo. Padidintas atsparumas įsilaužimui. Smūgių lygiai/ kritimo aukštis Langas gali būti montuojamas stoge su nuolydžio kampu Papildomai gali būti sumontuoti elektros įtaisai. 20 cm Didelis įvairiausių priedų pasirinkimas 30 cm 45 cm Fakro langai I klasė II klasė III klasė IV klasė V klasė Stogo langu Fakro tyrimų pagal Standartą EN rezultatai FAKRO rekomenduoja: stoguose, su mažesniu nei 30 nuolydžio kampu, montuoti tik ne mažesnės, Matmenys (cm): 55x78 55x98 66x98 66x118 78x98 78x118 kaip III saugumo klasės stogo langus. 78x140 94x118 94x x x x98 78x160 Lango simbolis: Tai garantuoja papildomą saugumą dirbantiems ant stogo žmonėms * Lietuvoje standartas EN yra privalomas nuo 2010 metų vasario 1 d. 70 cm 95 cm 4

5 SAUGUMĄ UŽTIKRINANČIOS SAVYBĖS Dažnai girdime apie įsilaužimus į butus ar namus, todėl savininkai dažnai investuoja į įvairius prieš įsilaužiminius sprendimus vertikaliuose languose arba duryse, pamiršdama apie stogo langus. statistika rodo, kad paskutiniu metu padaugėjo įsilaužimų butent per stogo langus. Norėdama sumažinti įsilaužimų kiekį per Fakro stogo langus, firma Fakro, daugumoje savo siūlomų langų įdiegė inovacinę stogo langų konstrukcijų sustiprinimo sistemą topsafe. inovacinis vyrių montavimo sprendimas; sutvirtinta medinė konstrukcija ir sutvirtinti uždarymo elementai; papildomas plieninis profilis varčios apačioje. Ilgesni ir storesni varžtai kampu įsukami į medinius varčios elementus tvirtinant vyrius neleidžia išlaužti vyrių ir įstumti varčią i patalpos vidų metalinis elementas sustiprinantis uždarymo mechanizmą metalinis profilis apsunkinantis įsilaužimą įrankių pagalba Jūs galite ramiai miegoti žinant, kad pas jus yra sumontuoti saugiausi Fakro stogo langai. 5

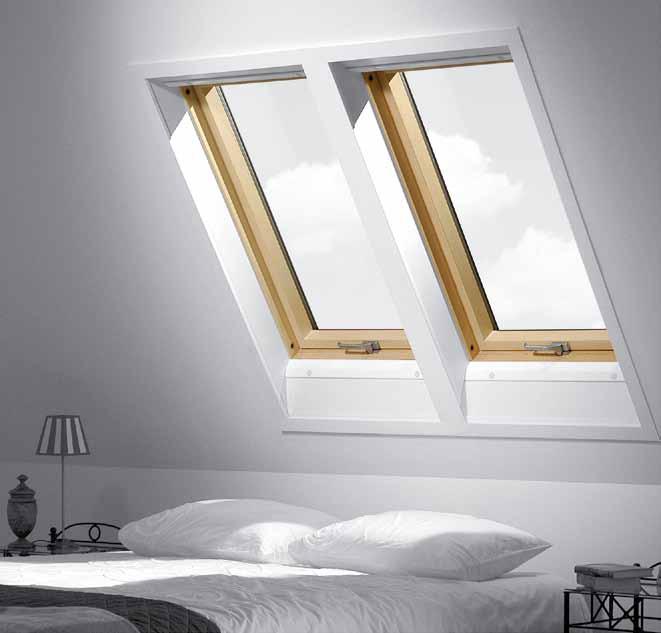

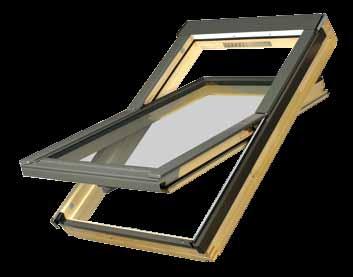

6 STANDARD Apverčiami langai FTS-V U2 Populiari stogo langų konstrukcija, lankstai yra ties lango viduriu. Rankena esanti lango apačioje, leidžia lengvai ir patogiai naudotis langu. Jos konstrukcija turi dvi fiksuotas pravėrimo padėtis, todėl galimas papildomas vedinimas. Languose FTS-V montuojama orlaidė V10. Langą galima apsukti apie ašį 180 ir užfiksuoti fiksatoriaus pagalba, o tai leidžia patogiai ir saugiai nuvalyti lango išorinį stiklą, sumontuoti išorinę markizę. medinis langas su V10 orlaide FTS-V Orlaidė V10 stiklo paketas U2 išorėje padidinto atsparumo grūdintas stiklas, viduje selektyvinis stiklas, užpildytas inertinėmis dujomis. Pušies mediena, klijuota sluoksniais, impregnuota vakuume. Rankena Standart su mikroatidarymu. Mediena lakuota ekologišku, akriliniu laku. Langas gali būti montuojamas stoge su nuolydžio kampu Papildomai gali būti sumontuoti elektros įtaisai. Didelis įvairiausių priedų pasirinkimas Matmenys (cm): 55x78 55x98 66x98 66x118 78x98 78x118 78x140 94x118 94x x x x98 78x160 Lango simbolis:

7 Lango savybės: Koeficientas U lango: Koeficientas U stiklo: Orlaidė: Orlaidės efektyvumas: FTS-V U2 1,4 W/m²K 1,1 W/m²K V10 9 m 3 /h Stogo langas su lankstais esančiais ties lango viduriu. 130 cm 7

8 medinis langas su orlaide v40p FTP-V U3 FTP-V L3 FTP-V U5 profi APVERČIAMI LANGAI Puikios komplektacijos lango modelis, lankstai yra ties lango viduriu. Rankena esanti lango apačioje, leidžia lengvai ir patogiai naudotis langu. Jos konstrukcija turi dvi fiksuotas pravėrimo padėtis, todėl galimas papildomas vedinimas. Languose FTP-V montuojama automatizuota orlaidė V40P. Nepriklausomai nuo oro sąlygų visada patenka optimalus oro kiekis. Automatizuota orlaidė namuose palaiko optimalų mikroklimatą ir sumažina šildymo sąnaudas. Langą galima apsukti apie ašį 180 ir užfiksuoti fiksatoriaus pagalba, o tai leidžia patogiai ir saugiai nuvalyti lango išorinį stiklą, sumontuoti išorinę markizę. Standarte gaminamas su skirtingais stiklo paketais. FTP-V U3 FTP-V L3 FTP-V U5 Energiją taupantis stiklo paketas U3 išorėje padidinto atsparumo grūdintas stiklas, viduje selektyvinis stiklas, stiklai sujungti šiltu TGI rėmeliu. Stiklo paketas užpildytas inertinėmis dujomis. Automatizuota orlaidė V40P saugus stiklo paketas L3 išorėje padidinto atsparumo grūdintas stiklas su savaime nusivalančiu padengimu, viduje selektyvinis laminuotas stiklas, stiklai sujungti šiltu TGI rėmeliu. Stiklo paketas užpildytas inertinėmis dujomis. ypatingai energiją taupantis stiklo paketas U5 dvejų kamerų stiklo paketas, trys padidinto atsparumo grūdinti stiklai, tarpusavyje jie sujungti šiltu TGI rėmeliu, tarpai užpildyti kriptono dujomis. Išorinis ir vidinis stiklai selektyviniai. Rankena Elegant su mikroatidarymu. Padidintas atsparumas įsilaužimui. Langas gali būti montuojamas stoge su nuolydžio kampu Papildomai gali būti sumontuoti elektros įtaisai. Didelis įvairiausių priedų pasirinkimas Mediena du kartus lakuota ekologišku, akriliniu laku. Aukščiausios rūšies pušies mediena, klijuota sluoksniais, impregnuota vakuume. Matmenys (cm): 55x78 55x98 66x98 66x118 78x98 78x118 78x140 94x118 94x x x x98 78x160 Lango simbolis:

9 Lango savybės: Koeficientas U lango: Koeficientas U stiklo: Orlaidė: Orlaidės efektyvumas: FTP-V U3 1,4 W/m²K 1,1 W/m²K V40P iki 52 m 3 /h FTP-V L3 1,4 W/m²K 1,1 W/m²K V40P iki 52 m 3 /h FTP-V U5 0,97 W/m²K 0,5 W/m²K V40P iki 52 m 3 /h Stogo langas su lankstais esančiais ties lango viduriu. 130 cm 9

10 medinis langas, dažytas poliuretano dažais su orlaide v40p FTU-V U3 profi APVERČIAMI LANGAI Puikios komplektacijos lango modelis, lankstai yra ties lango viduriu. Tai medinis, padidinto atsparumo drėgmei langas. Šis langas yra trys kartus dažytas poliuretano baltos spalvos dažais, kurie dengia medį tvirtu idealiai lygiu padengimu. Montuojamas patalpose, kur vyrauja momentinė didelė oro drėgmė, pavyzdžiui virtuvėje arba vonioje. Patalpose kur vyrauja pastoviai didelė drėgmė kaip skalbyklos, džiovyklos arba baseinai siūlome montuoti PVC profilio stogo langus. Rankena esanti lango apačioje, leidžia lengvai ir patogiai naudotis langu. Jos konstrukcija turi dvi fiksuotas pravėrimo padėtis, todėl galimas papildomas vedinimas. Languose FTU-V montuojama automatizuota orlaidė V40P. Nepriklausomai nuo oro sąlygų visada patenka optimalus oro kiekis. Automatizuota orlaidė namuose palaiko optimalų mikroklimatą ir sumažina šildymo sąnaudas. Langą galima apsukti apie ašį 180 ir užfiksuoti fiksatoriaus pagalba, o tai leidžia patogiai ir saugiai nuvalyti lango išorinį stiklą, sumontuoti išorinę markizę. Automatizuota orlaidė V40P Energiją taupantis stiklo paketas U3 išorėje padidinto atsparumo grūdintas stiklas, viduje selektyvinis stiklas, stiklai sujungti šiltu TGI rėmeliu. Stiklo paketas užpildytas inertinėmis dujomis. Rankena Elegant su mikroatidarymu. Aukščiausios rūšies pušies mediena, klijuota sluoksniais, impregnuota vakuume. Padidintas atsparumas įsilaužimui. Langas gali būti montuojamas stoge su nuolydžio kampu Mediena trys kartus dažyta poliuretano baltos spalvos dažais, kurie dengia medį tvirtu idealiai lygiu padengimu. Papildomai gali būti sumontuoti elektros įtaisai. Didelis įvairiausių priedų pasirinkimas Matmenys (cm): 55x78 55x98 66x98 66x118 78x98 78x118 78x140 94x118 94x x x x98 78x160 Lango simbolis:

11 FTU-V U3 1,4 W/m²K 1,1 W/m²K V40P iki 52 m3/h 130 cm Lango savybės: Koeficientas U lango: Koeficientas U stiklo: Orlaidė: Orlaidės efektyvumas: Stogo langas su lankstais esančiais ties lango viduriu. 11

12 medinis langas su orlaide V40P, nuotolinis valdymas FTP-V U3 FTU-V U3 medinis langas, dažytas poliuretano dažais, su orlaide V40P, nuotolinis valdymas Electro APVERČIAMI LANGAI Apverčiamas langas, gamykloje įrengti elektros įtaisai (valdymo blokas, variklis ir transformatorius) leidžiantis valdyti langą nuotolinio valdymo pultu, atidaryti ir uždaryti langą, valdyti priedus. Komplekte yra lietaus daviklis, kuris prasidėjus krituliams automatiškai uždaro langus. Lango staktoje yra kontaktai, leidžiantis lengvai ir patogiai sumontuoti ir pajungti elektra valdomus priedus. Paprastas lango prijungimas prie pastato elektros sistemos. Languose montuojama automatizuota orlaidė V40P. Nepriklausomai nuo oro sąlygų visada patenka optimalus oro kiekis. Automatizuota orlaidė namuose palaiko optimalų mikroklimatą ir sumažina šildymo sąnaudas. Patogus ir komfortiškas lango valdymas nuotoliniu valdymo pultu. Norint atjungti lango varčią nuo variklio reikia pasukti rankeną 90 kampu. Langą galima apsukti apie ašį 180 ir užfiksuoti fiksatoriaus pagalba, o tai leidžia patogiai ir saugiai nuvalyti lango išorinį stiklą, sumontuoti išorinę markizę. FTP-V FTU-V Automatizuota orlaidė V40P Energiją taupantis stiklo paketas U3 išorėje padidinto atsparumo grūdintas stiklas, viduje selektyvinis stiklas, stiklai sujungti šiltu TGI rėmeliu. Stiklo paketas užpildytas inertinėmis dujomis. Lietaus daviklis Aukščiausios rūšies pušies mediena, klijuota sluoksniais, impregnuota vakuume. Variklis, valdymo blokas ir nuotolinio valdymo pultas. FTU-V FTP-V Padidintas atsparumas įsilaužimui. Langas gali būti montuojamas stoge su nuolydžio kampu Didelis įvairiausių priedų pasirinkimas Mediena trys kartus dažyta poliuretano baltos spalvos dažais, kurie dengia medį tvirtu idealiai lygiu padengimu. Mediena du kartus lakuota ekologišku, akriliniu laku. Matmenys (cm): 66x98 66x118 78x98 78x118 78x140 94x118 94x x x x98 78x160 Lango simbolis:

13 Lango savybės: Koeficientas U lango: Koeficientas U stiklo: Orlaidė: Orlaidės efektyvumas: FTP-V U3 Electro 1,4 W/m²K 1,1 W/m²K V40P iki 52 m 3 /h FTU-V U3 Electro 1,4 W/m²K 1,1 W/m²K V40P iki 52 m 3 /h Stogo langas su lankstais esančiais ties lango viduriu. 130 cm 13

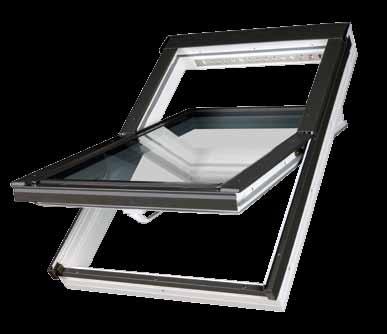

14 aliuminio PVC profilio langas PTP U3 PTP-V U3 aliuminio PVC profilio langas su orlaide V35 APVERČIAMI LANGAI Apverčiamas langas, lankstai yra ties lango viduriu. Gaminamas iš daugiakamerinio, baltos spalvos PVC profilio dengto apsauginiais aliuminio profiliais. Idealiai tinka montuoti padidinto, momentinio drėgnumo patalpose (vonios kambarys, virtuvė) ir ten kur pastoviai padidintas patalpos drėgnumas tai skalbyklos, džiovyklos, baseinai. Langas gali būti pagamintas iš profilių auksinio ąžuolo spalvos. Rankena esanti lango apačioje, leidžia lengvai ir patogiai naudotis langu. Jos konstrukcija turi dvi fiksuotas pravėrimo padėtis, todėl galimas papildomas vedinimas. Languose PTP-V montuojama efektyvi orlaidė V35. Langą galima apsukti apie ašį 180 ir užfiksuoti fiksatoriaus pagalba, o tai leidžia patogiai ir saugiai nuvalyti lango išorinį stiklą, sumontuoti išorinę markizę. PTP PTP-V efektyvi orlaidė V35 Energiją taupantis stiklo paketas U3 išorėje padidinto atsparumo grūdintas stiklas, viduje selektyvinis stiklas, stiklai sujungti šiltu TGI rėmeliu. Stiklo paketas užpildytas inertinėmis dujomis. Padidintas atsparumas įsilaužimui. Daugiakameriniai, baltos spalvos PVC profiliai sustiprinti plienine armuote. Kadangi PVC profiliai yra atsparus drėgmei, langas yra patvarus ir atsparus korozijai Langas gali būti montuojamas stoge su nuolydžio kampu Papildomai gali būti sumontuoti elektros įtaisai. Didelis įvairiausių priedų pasirinkimas Baltos spalvos rankena Elegant su mikroatidarymu. Rankena Elegant su mikroatidarymu. Matmenys (cm): 55x78 55x98 66x98 66x118 78x98 78x118 78x140 94x118 94x x x140 Lango simbolis:

15 Lango savybės: Koeficientas U lango: Koeficientas U stiklo: Orlaidė: Orlaidės efektyvumas: PTP U3 1,4 W/m²K 1,1 W/m²K PTP-V U3 1,4 W/m²K 1,1 W/m²K V35 iki 43 m 3 /h Stogo langas su lankstais esančiais ties lango viduriu. 130 cm 15

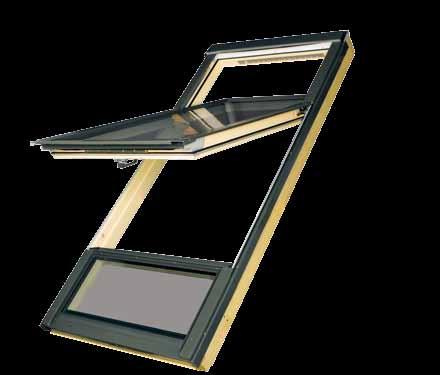

16 medinis langas su orlaide V40P FYP-V U3 NAUJIENA prosky LANGAI SU PAKELTA ATIDARYMO AŠIMI Apverčiamas langas, bet yra pakelta atidarymo ašis todėl net aukšto ūgio žmogus gali laisvai prieiti prie lango krašto. Apatinė lango dalis yra kaip pakeliamas langas, viršutinė lango dalis papildomas patalpos apšvietimas. Inovacinis vyrių pagalbinis mechanizmas leidžia laikyti atidarytą langą norimoje padėtyje nuo 0 iki 45 intervalu. Rankena esanti lango apačioje, leidžia lengvai ir patogiai naudotis langu. Jos konstrukcija turi dvi fiksuotas pravėrimo padėtis, todėl galimas papildomas vedinimas. Languose FYP-V montuojama automatizuota orlaidė V40P. Nepriklausomai nuo oro sąlygų visada patenka optimalus oro kiekis. Automatizuota orlaidė namuose palaiko optimalų mikroklimatą ir sumažina šildymo sąnaudas. Langą galima pasukti iki 160 ir užfiksuoti fiksatoriaus pagalba, o tai leidžia patogiai ir saugiai nuvalyti lango išorinį stiklą. Automatizuota orlaidė V40P Energiją taupantis stiklo paketas U3 išorėje padidinto atsparumo grūdintas stiklas, viduje selektyvinis stiklas, stiklai sujungti šiltu TGI rėmeliu. Stiklo paketas užpildytas inertinėmis dujomis. Rankena Elegant su mikroatidarymu. Aukščiausios rūšies pušies mediena, klijuota sluoksniais, impregnuota vakuume. Padidintas atsparumas įsilaužimui. Langas gali būti montuojamas stoge su nuolydžio kampu Papildomai gali būti sumontuoti elektros įtaisai. Mediena du kartus lakuota ekologišku, akriliniu laku. Didelis įvairiausių priedų pasirinkimas Matmenys (cm): 55x78 78x140 55x9878x160 66x98 78x180 66x118 94x140 78x98 78x118 94x160 78x140 94x180 94x118 94x x x x98 78x160 Lango simbolis:

17 Lango savybės: Koeficientas U lango: Koeficientas U stiklo: Orlaidė: Orlaidės efektyvumas: FYP-V U3 1,4 W/m²K 1,1 W/m²K V40P iki 52 m 3 /h 240 cm Stogo langas su lankstais esančiais aukščiau lango vidurio. 110 cm 17

18 medinis langas su orlaide V40P FDY-V U3 NAUJIENA Duet prosky LANGAI SU PAKELTA ATIDARYMO AŠIMI IR PAPILDOMU LANGU APAČIOJE Vienoje staktoje montuojamos dvi varčios. Viršutinis apverčiamas langas, kuriame yra pakelta atidarymo ašis todėl net aukšto ūgio žmogus gali laisvai prieiti prie lango krašto. Apatinė lango varčia tai papildomas patalpos apšvietimas, joje sumontuoto stiklo paketo vidinis stiklas yra saugus - selektyvinis ir laminuotas. Montuojant langą FDY-V nereikia jungti dvejų langų į vertikalią grupę, todėl gaunamas didesnis įstiklintas plotas. Rankena esanti viršutinio lango apačioje, leidžia lengvai ir patogiai naudotis langu. Jos konstrukcija turi dvi fiksuotas pravėrimo padėtis, todėl galimas papildomas vedinimas. Languose FDY-V montuojama automatizuota orlaidė V40P. Nepriklausomai nuo oro sąlygų visada patenka optimalus oro kiekis. Automatizuota orlaidė namuose palaiko optimalų mikroklimatą ir sumažina šildymo sąnaudas. Langą galima pasukti iki 160 ir užfiksuoti fiksatoriaus pagalba, o tai leidžia patogiai ir saugiai nuvalyti lango išorinį stiklą. Automatizuota orlaidė V40P Energiją taupantis stiklo paketas U3 išorėje padidinto atsparumo grūdintas stiklas, viduje selektyvinis stiklas, stiklai sujungti šiltu TGI rėmeliu. Stiklo paketas užpildytas inertinėmis dujomis. Rankena Elegant su mikroatidarymu. Aukščiausios rūšies pušies mediena, klijuota sluoksniais, impregnuota vakuume. Padidintas atsparumas įsilaužimui. Langas gali būti montuojamas stoge su nuolydžio kampu Papildomai gali būti sumontuoti elektros įtaisai. Didelis įvairiausių priedų pasirinkimas Mediena du kartus lakuota ekologišku, akriliniu laku. saugus stiklo paketas L3 - išorėje padidinto atsparumo grūdintas stiklas su savaime nusivalančiu padengimu, viduje selektyvinis laminuotas stiklas, stiklai sujungti šiltu TGI rėmeliu. Stiklo paketas užpildytas inertinėmis dujomis. Matmenys (cm): 55x78 78x186 55x9878x206 66x98 94x186 66x118 78x98 94x206 78x118 78x140 94x118 94x x x x98 78x160 Lango simbolis: 01CA 02 CB 03 DA 04 05DB

19 Lango savybės: Koeficientas U lango: Koeficientas U stiklo: Orlaidė: Orlaidės efektyvumas: FDY-V U3 1,4 W/m²K 1,1 W/m²K V40P iki 52 m 3 /h Dvigubas stogo langas. Viršutinis langas su lankstais esančiais aukščiau lango vidurio, apatinis langas neatidaromas. 70 cm 110 cm 190 cm 19

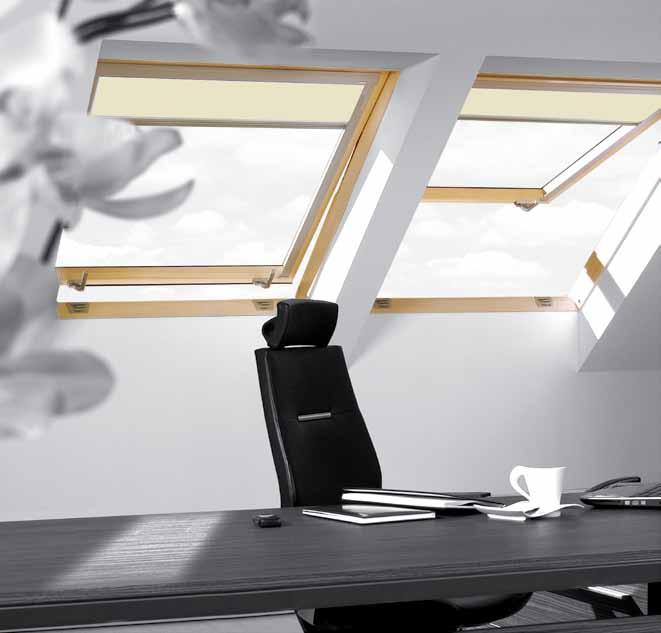

20 medinis langas su orlaide V40P FPP-V U3 FPU-V U3 medinis langas, dažytas poliuretano dažais su orlaide v40p PAKELIAMI APVERČIAMI LANGAI Turi dvi nepriklausomas varstymo funkcijas: pakeliamą ir apverčiamą. Pakėlimo būdas tai galimybė laikyti atidarytą langą norimoje padėtyje nuo 0 iki 35 intervalu. Tai leidžia lengvai ir patogiai prieiti prie lango krašto, žiūrėti pro langą, padidina eksploatuojamą patalpos erdvę. Apvertimo būdas langą galima apsukti 180 apie ašį, esančią ties lango viduriu. Naujoviška apkaustų sistema užtikrina visišką varčios stabilumą esant bet kuriai atidarymo padėčiai. Atidarymo būdo pakeitimas vyksta jungiklio preselect, esančio staktos šone, pagalba. Jungiklis yra lengvai pasiekiamas atidarius langą. Rankena esanti lango apačioje, leidžia lengvai ir patogiai naudotis langu. Jos konstrukcija turi dvi fiksuotas pravėrimo padėtis, todėl galimas papildomas vedinimas. Languose FPP-V ir FPU-V montuojama automatizuota orlaidė V40P. Nepriklausomai nuo oro sąlygų visada patenka optimalus oro kiekis. Automatizuota orlaidė namuose palaiko optimalų mikroklimatą ir sumažina šildymo sąnaudas. Langą galima apsukti apie ašį 180 ir užfiksuoti fiksatoriaus pagalba, o tai leidžia patogiai ir saugiai nuvalyti lango išorinį stiklą, sumontuoti išorinę markizę. FPP-V FPU-V Energiją taupantis stiklo paketas U3 išorėje padidinto atsparumo grūdintas stiklas, viduje selektyvinis stiklas, stiklai sujungti šiltu TGI rėmeliu. Stiklo paketas užpildytas inertinėmis dujomis. Automatizuota orlaidė V40P FPP-V Atidarymo būdo pakeitimo jungiklis preselect FPU-V Rankena Elegant su mikroatidarymu. Aukščiausios rūšies pušies mediena, klijuota sluoksniais, impregnuota vakuume. Padidintas atsparumas įsilaužimui. FPU-V FPP-V Langas gali būti montuojamas stoge su nuolydžio kampu Papildomai gali būti sumontuoti elektros įtaisai. Didelis įvairiausių priedų pasirinkimas Mediena trys kartus dažyta poliuretano baltos spalvos dažais, kurie dengia medį tvirtu idealiai lygiu padengimu. Mediena du kartus lakuota ekologišku, akriliniu laku. Matmenys (cm): 55x98 66x98 66x118 78x98 78x118 78x140 94x118 94x x x x98 78x160 Lango simbolis:

21 Lango savybės: Koeficientas U lango: Koeficientas U stiklo: Orlaidė: Orlaidės efektyvumas: FPP-V U3 preselect 1,4 W/m²K 1,1 W/m²K V40P iki 52 m 3 /h FPU-V U3 preselect 1,4 W/m²K 1,1 W/m²K V40P iki 52 m 3 /h Stogo langas su inovaciniais lankstais. Turi dvi nepriklausomas varstymo funkcijas: pakeliama ir apverčiama. α cm 21

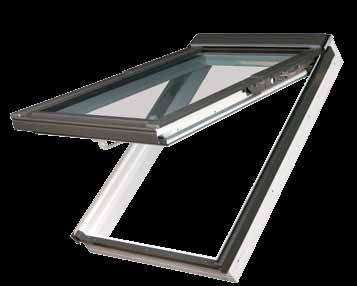

22 PAKELIAMI APVERČIAMI LANGAI PPP-V U3 aliuminio PVC profilio langas su orlaide V35 Turi dvi nepriklausomas varstymo funkcijas: pakeliamą ir apverčiamą. Pakėlimo būdas tai galimybė laikyti atidarytą langą norimoje padėtyje nuo 0 iki 35 intervalu. Tai leidžia lengvai ir patogiai prieiti prie lango krašto, žiūrėti pro langą, padidina eksploatuojamą patalpos erdvę. Apvertimo būdas langą galima apsukti 180 apie ašį, esančią ties lango viduriu. Naujoviška apkaustų sistema užtikrina visišką varčios stabilumą esant bet kuriai atidarymo padėčiai. Atidarymo būdo pakeitimas vyksta jungiklio preselect, esančio staktos šone, pagalba. Yra lengvai pasiekiamas atidarius langą. Langas gaminamas iš daugiakamerinio, baltos spalvos PVC profilio dengto apsauginiais aliuminio profiliais. Idealiai tinka montuoti padidinto, momentinio drėgnumo patalpose (vonios kambarys, virtuvė) ir ten kur pastoviai padidintas patalpos drėgnumas tai skalbyklos, džiovyklos, baseinai. Langas gali būti pagamintas iš profilių auksinio ąžuolo spalvos. Rankena esanti lango apačioje, leidžia lengvai ir patogiai naudotis langu. Jos konstrukcija turi dvi fiksuotas pravėrimo padėtis, todėl galimas papildomas vedinimas. Languose PPP-V montuojama efektyvi orlaidė V35. Langą galima apsukti apie ašį 180 ir užfiksuoti fiksatoriaus pagalba, o tai leidžia patogiai ir saugiai nuvalyti lango išorinį stiklą, sumontuoti išorinę markizę. Energiją taupantis stiklo paketas U3 išorėje padidinto atsparumo grūdintas stiklas, viduje selektyvinis stiklas, stiklai sujungti šiltu TGI rėmeliu. Stiklo paketas užpildytas inertinėmis dujomis. Efektyvi orlaidė V35 Atidarymo būdo pakeitimo jungiklis preselect Padidintas atsparumas įsilaužimui. Matmenys (cm): Langas gali būti montuojamas stoge su nuolydžio kampu Papildomai gali būti sumontuoti elektros įtaisai. Didelis įvairiausių priedų pasirinkimas Rankena Elegant, baltos spalvos su mikroatidarymu. Rankena Elegant su mikroatidarymu. 55x98 66x98 66x118 78x98 78x118 78x140 94x118 94x140 Daugiakameriniai, baltos spalvos PVC profiliai sustiprinti plienine armuote. Kadangi PVC profiliai yra atsparus drėgmei, langas yra patvarus ir atsparus korozijai. Idealiai tinka montuoti padidinto drėgnumo patalpose (vonios kambarys, virtuvė). Lango simbolis:

23 Lango savybės: Koeficientas U lango: Koeficientas U stiklo: Orlaidė: Orlaidės efektyvumas: PPP preselect 1,4 W/m²K 1,1 W/m²K V35 iki 43 m 3 /h Stogo langas su inovaciniais lankstais. Turi dvi nepriklausomas varstymo funkcijas: pakeliama ir apverčiama. α cm 23

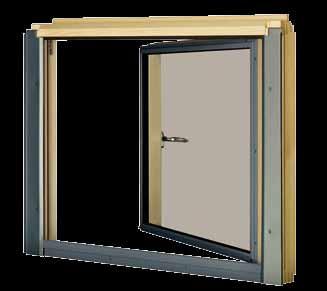

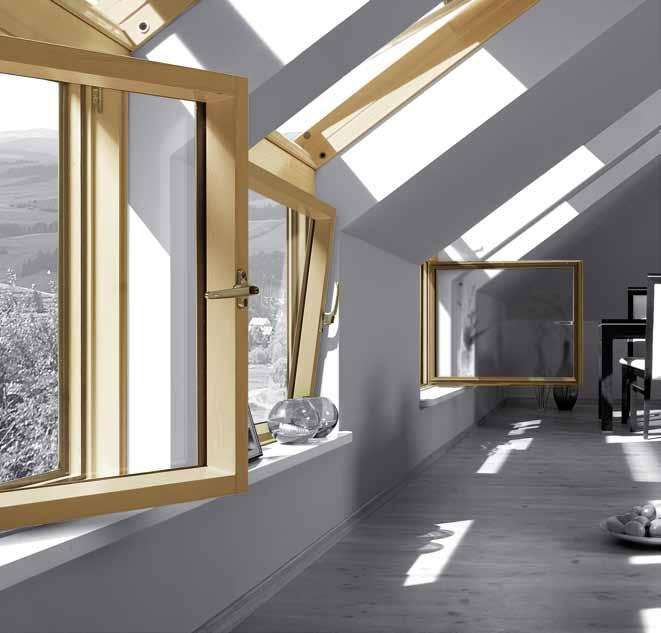

24 atlenkiamas atveriamas medinis langas BD_ L3 BXP L3 BVP L3 Karnizinio tipo langai Langai montuojami vertikalioje sienoje, jungiant kartu su bet kurios konstrukcijos Fakro stogo langu. Naujas apkaustų sprendimas. Karnizinis langas BD_ atidaromas atlekiant arba atveriant langą į vidų. Atlenkimo funkcija leidžia praverti lango varčią 12cm, atveriant varčia atsidaro 90 kampu. Langas atidaromas su rankena esančia varčios šone. Standarte rankena su rakteliu, kuriuo galima užrakinti langą. Galimi dešinės BDR ir kairės BDL pusės variantai. Karnizinis langas BVP su vyriais apačioje atlenkiamas į vidų, varčia atsilenkia iki 12cm. Rankena su rakteliu yra lango viršuje. BXP tai nevarstomas karnizinis langas. atlenkiamas medinis langas nevarstomas medinis langas saugus stiklo paketas L3 - išorėje padidinto atsparumo grūdintas stiklas su savaime nusivalančiu padengimu, viduje selektyvinis laminuotas stiklas, stiklai sujungti šiltu TGI rėmeliu. Stiklo paketas užpildytas inertinėmis dujomis. BD_ rankena varčios šone BVP rankena varčios viršuje Langas gali būti montuojamas, jungiant į kompleksą su stogo langu, stoge su nuolydžio kampu Didelis įvairiausių priedų pasirinkimas Mediena du kartus lakuota ekologišku, akriliniu laku. Aukščiausios rūšies pušies mediena, klijuota sluoksniais, impregnuota vakuume. Matmenys (cm): 55x78 78x60 55x98 94x6066x98 114x60 66x118 78x75 78x98 78x95 78x118 78x115 78x140 78x137 94x118 94x7594x140 94x95 114x118 94x x x75 134x98 114x95 78x x115 Lango simbolis:

25 Lango savybės: Koeficientas U lango: Koeficientas U stiklo: BD_ L3 1,4 W/m²K 1,1 W/m²K BVP L3 1,4 W/m²K 1,1 W/m²K BXP L3 1,4 W/m²K 1,1 W/m²K Karnizinis langas. Apkaustų sistema, kurios dėka langas atidaromas atlenkiant arba atveriant į vidų. 25

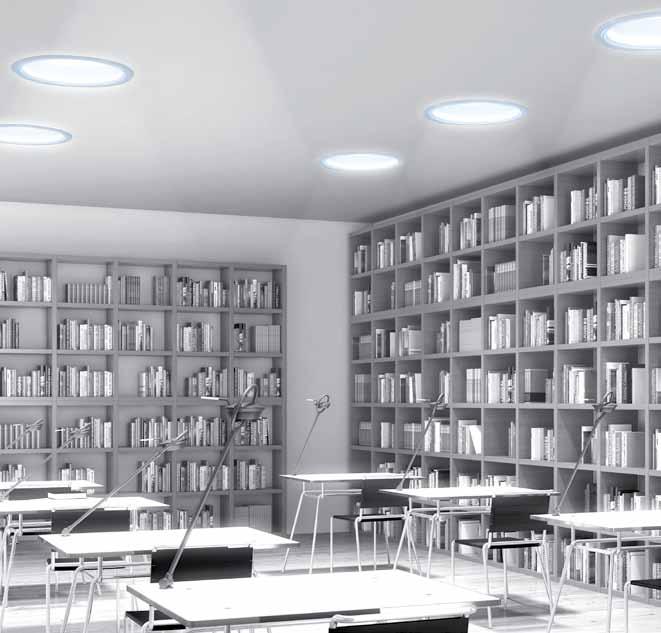

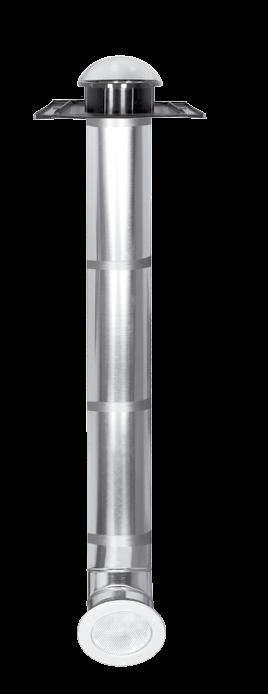

26 šviesos tunelis su lanksčiu vamzdžiu SLT SRT ŠVIESOS TUNELIS Šviesos tunelis teikia šviesa į patalpas ten, kur fasado ar stogo langu įrengimas neįmanomas. pvz. vonios kambariai, rūbinės, koridoriai, laiptinės ir net rūsys. Dienos šviesa, per kupolą sumontuota ant stogo, patenka i šviesą atspindintį vamzdį. Toliau šviesa atspindinčiu vamzdžiu nukreipiama link lubose montuojamo šviesos difuzoriaus. Šviesos difuzorius, montuojamas lubose tolygiai paskirsto šviesos spindulius ir apšviečia patalpas. Šviesos tunelį galima naudoti ir vakarais ar naktį. Sumontavus viduje elektros įrangą ir lemputės gali atlikti papildomai šviestuvo funkcijas. šviesos tunelis su standžiu vamzdžiu Kupolas SRT Alkūnė SLT SRT lankstus vamzdis su šviesą atspindinčiu paviršiumi. Standus vamzdis su šviesą atspindinčiu paviršiumi. Šviesos difuzorius Šviesos tunelis gali būti montuojamas stoge su nuolydžio kampu Skersmuo: SLT SRT

27 Šviesos tunelio modelis SLT 350 SLT550 SRT250 SRT350 Apšviečiamos patalpos plotas 7m 2 16m 2 8m 2 12m 2 Šviesos tunelis stogo konstrukcijoje 27

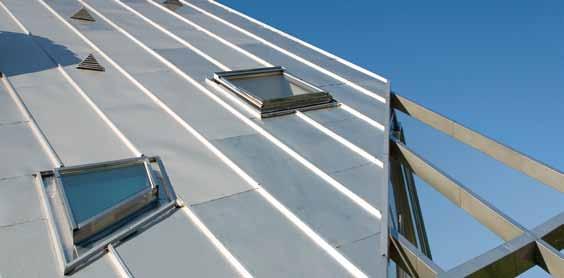

28 KITI LANGŲ PASIŪLYMAI Firma Fakro turi didelį stogo langų pasirinkimą. Stogo langas FTP/D L3 vertikalioms kompleksinėms sistemoms. Šis langas montuojamas komplekso apačioje po standartiniu stogo langu. Evakuacinis stogo langas FEP L3 tai stogo langų tipas, turintis pakeliamo apverčiamo lango konstrukciją. Dideli lango matmenys ir galimybė pakelti langą iki 68 kampu, suteikia galimybę išlipti ant stogo, pavyzdžiui atlikti stogo priežiūros darbus, arba evakuotis iš patalpos pavojaus atveju. Apverčiamas FTT Thermo langas tai inovacinis ir specializuotas lango konstrukcijos sprendimas. Langas pasižymi ypač geru šilumos pralaidumo koeficientu - Ulango=0,94W/m 2 K. Šis langas puikiai tinka montuoti patalpose, kur ypatingai norima taupyti šilumą (pvz. pasyvusis namas). Langas su vidiniu rėmeliu skirtas senos architektūros arba stilizuotiems į senus pastatams, architektūros paminklams. Šio lango bruožas tai rėmelis dalinantis per pus stiklo paketą ir derantis prie tradicinės architektūros juodos spalvos apskardinimas ir tarpinė. Lanko formos langas tai specialus konstrukcijos sprendimas, kai stakta, varčia ir stiklo paketas turi lanko formos išlenkimą. Tai apverčiamas langas su rankena montuojama lango apačioje. Gaminamas tik pagal individualius užsakymus. NETIPINIAI SPRENDIMAI netipiniai langų matmenys ir formos Pagal kliento pageidavimus FAKRO gali pagaminti įvairių formų ir matmenų langus. netipiniai stiklai Stiklo paketuose FAKRO gali pasiūlyti įvairiausių stiklų: absorbcinių, ornamentuotų, atspindinčių, vitražinių, savaime nusivalančių, laminuotų, akustinių ir padidinto atsparumo įsilaužimui P4A klasės. netipinis apskardinimas Lango apskardinimas ir tarpinės gali būti pagaminti ne tik iš aliuminio skardos, bet ir iš vario CU arba titancinko TC skardos. Pagal kliento pageidavimus firma Fakro gali pagaminti langų apskardinimą ir tarpinės dažytus bet kokia spalva pagal RAL spalvininką. Padidintas atsparumas įsilaužimui. Langas gali būti montuojamas stoge su nuolydžio kampu Papildomai gali būti sumontuoti elektros įtaisai. Didelis įvairiausių priedų pasirinkimas Matmenys (cm): 55x78 55x98 66x98 66x118 78x98 78x118 78x140 94x118 94x x x x98 78x160 Lango simbolis:

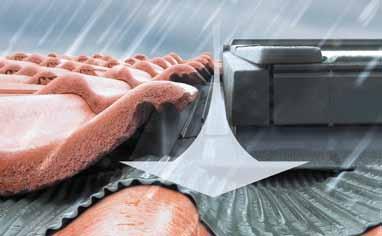

29 SANDARINIMO TARPINĖS Tarpinių funkcija Sandarinimo tarpinės leidžia tinkamai įmontuoti langą stogo šlaite. Įvairios tarpinių rūšys įgalina sandariai sujungti langus su visų tipų stogo dangomis. Tarpinė nepraleidžia vandens ir apsaugo nuo sniego ir vėjo. Paprastai visos tarpinės yra pagamintos iš aliuminio skardos, padengtos poliesteriniais pilkai rudos spalvos, artimos RAL 7022 dažais, todėl langas puikiai dera prie stogo dangų tipinių spalvų. Priklausomai nuo stogo dangos tipo, architektūrinių sprendimų, Fakro stogo langus galima montuoti trijuose skirtinguose gyliuose: N(+3 cm), V(0 cm), J(-3 cm). Paskutinė tarpinės koduotės raidė reiškia montavimo gylį Fakro siūlo ir nestandartinių tarpinių, kurios skirtos rečiau pasitaikančioms stogo dangoms: Tarpinės EL skirtos žvyninėms stogo dangoms iki 5 mm storio: bituminės čerpės, skalūnas. Tarpinės EG skirtos žvyninėms stogo dangoms iki mm storio: žvyninės čerpės. Tarpinės EE skirtos lygiai skardai. Fakro taip pat gamina specialios paskirties tarpinės. Daugiau informacijos apie visas tarpinių rūšis ir tipus Jūs galite susirasti interneto svetainėje.. KOMPLEKSINĖS SISTEMOS Kompleksinės sistemos - tai paruošti tarpinių sprendimai, kokiu būdu sujungti langus į grupes: horizontalias, vertikalias, blokines. Kompleksinėse sistemose jungimo atstumai tarp langų vertikaliai ir horizontaliai turi būti 10 cm. Tipiniai kompleksai įmontuojami naudojant FAKRO kompleksų modulius. 29

30 Standartinių tarpinių tipai ESV, ESJ tipo tarpinės plonoms plokščioms dangoms Tarpinė ES leidžia sandariai sujungti langą su plonomis plokščiomis stogo dangomis, tokiomis kaip: lygi skarda, bituminės čerpės, žvyninės dangos iki 5mm storio. Standartinis montavimo gylis naudojant tarpinė ES tai versija ESV (0 cm) EZN, EZV, EZJ tipo tarpinės banguotoms dangoms - universalios Tarpinė EZ leidžia sandariai sujungti langą su banguotomis stogo dangomis, tokiomis kaip: profiliuota skarda, čerpės. Tai yra universali tarpinė, kurią galima naudoti ne tik banguotoms stogo dangoms, bet ir visų rūšių stogo dangoms su profilio aukščiu iki 45 mm. Standartinis montavimo gylis naudojant tarpinė EZ tai versija EZV (0 cm). EHN tipo tarpinė aukšto profilio banguotoms Padidintas atsparumas dangoms Tarpinė įsilaužimui. EH leidžia sandariai sujungti langą su stogo dangomis, tokiomis kaip: profiliuota skarda, molinės, Langas gali būti betoninės montuojamas čerpės. stoge Turi su žymiai nuolydžio ilgesnę kampuir platesnę apatinę tarpinės dalį, leidžiančią sandariai sujungti langą su aukšto profilio Papildomai (iki gali 90 būti mm) stogo dangomis sumontuoti elektros įtaisai. Didelis įvairiausių priedų pasirinkimas Matmenys (cm): 55x78 55x98 66x98 66x118 78x98 78x118 78x140 94x118 94x x x x98 78x160 Lango simbolis:

31 MONTAVIMO PRIEDAI Difuzinė tarpinė XDP Difuzinė tarpinė XDP užtikrina lengvą ir patikimą stogo lango sujungimą su difuzine plėvele. Tarpinės XDP gamyboje naudojamos didelės difuzinės gebos stogo plėvelės EUROTOP. Šis gaminis puikiai izoliuoja ir apsaugo nuo drėgmės esančią aplink stogo langą šiltinimo medžiagą. Tarpinės XDP komplektą sudaro rėmo apšiltinimas ir difuzinė medžiaga. Tarpinė XDP parenkama pagal lango matmenis. Garo izoliacinė tarpinė XDS Garo izoliacinė tarpinė XDS leidžia lengvai ir patikimai sujungti stogo langą su garo izoliacine plėvele. Neleidžia šiltam ir drėgnam orui iš patalpos patekti į termoizoliacines medžiagas ir stogo konstrukciją. Gaminama iš polietileno plėvelės ir atitinka konkretaus lango matmenis Vidinė angokraščių apdaila XLW, XLP. Vidinė angokraščių apdaila XL padės greitai ir estetiškai sujungti stogo langą ir sienas, ne apribojant šviesos pateikimo kampo, tinkamai įrengti angokraštį ir termoizoliacijos sluoksnį aplink langą. Vidinė angokraščių apdaila XLW gaminama iš atsparios drėgmei, baltos spalvos plokštės, XLP gaminama iš laminuotos pušies spalvos plokštės. Vidinė angokraščių apdaila yra 30 cm ir 40 cm pločio. Apdaila gali būti montuojama langų angokraštyje su nuolydžio kampu. 31

32 DIDELĖS DIFUZINĖS GEBOS STOGO PLĖVELĖS Plėvelės EUROTOP tinka nauduoti šlaitiniams stogams ir išorinių sienų paklojamajai medžiagai. Plėvelė pasižymi puikiu izoliacinių ir garų difuzijos savybių deriniu. Didelis atsparumas vandeniui leidžia montuoti termoizoliacinį sluoksnį glaudžiant prie plėvelės paviršiaus, be papildomų tarpų konstrukcijos vedinimui. Tai leidžia panaudoti didesnį termoizoliacijos sluoksnį ir taupyti šilumos energiją. Termoizoliacinių medžiagų montavimas per visą konstrukcijos storį sumažina darbo ir medžiagų sąnaudas ir apsaugo nuo galimu klaidų. Puiki garų difuzija išleidžia drėgmę iš konstrukcijos, todėl iš vidaus ant stogo neatsiranda kondensato, tuo pačiu metu į patalpas neprasiskverbia nei vanduo, nei vėjas. Garų difuzija užtikrina konstrukcijos elementų ilgaamžiškumą ir sukuria sausą ir malonų patalpų klimatą. Difuzinė plėvelė tai puiki palėpės apsauga nuo lietaus, sniego, drėgmės ir dulkių. 32

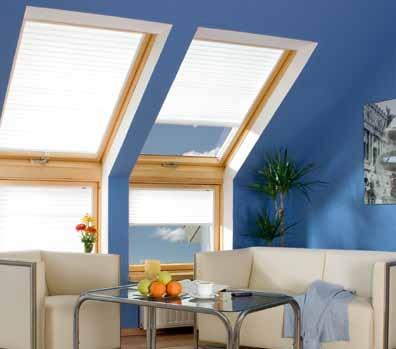

33 LANGŲ AKSESUARAI Vidiniai priedai Papildomi priedai FAKRO stogo langams apjungia funkcionalumo ir dekoratyvumo savybes. Plati aksesuarų gama pakelia lango naudojimo privalumus į dar aukštesnį lygį, įgalina valdyti apšvietimą, sumažinti prikaitinimą vasarą ir taupyti šilumos energiją žiemą. Plati papildomų priedų gama leidžia stilingai papildyti palėpės interjerą. Žaliuzė AJP reguliuoja į patalpą patenkančios šviesos srautą, keičiant juostelių pasukimo kampą. Apsaugo nuo pernelyg didelio šviesos srauto. Šoninių aliuminio kreipiančiųjų dėka leidžia efektyviai užtamsinti patalpą. Yra dvi spalvų grupės. I grupė žaliuzės, pagamintos iš baltos spalvos aliuminio juostelių. II grupė žaliuzės, pagamintos iš įvairių spalvų aliuminio juostelių. I II

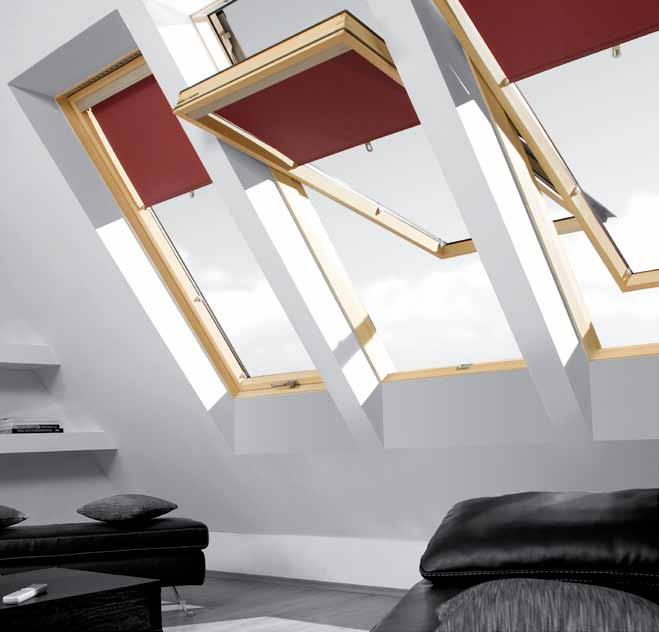

34 Roletė ARP tai apsauga nuo saulės spindulių ir malonus patalpos užtemdinimas. Tai palėpes interjero papildymas. Plati audinių spalvų ir raštu gama leidžia išsirinkti roletę, deranti prie įvairaus interjero. Ji gali tapti puikiu dekoratyviu akcentu. Kraštinės aliumininės kreipiančiosios leidžia fiksuoti roletę Roletė ARP gaminama dviem versijomis: Roletė ARP - su rankiniu valdymu; Roletė ARP-E elektra valdoma I II Roletė ARS sumažina šviesos patekimą į patalpą ir pagerina palėpės estetiką. Trys fiksatorių poros leidžia pagal poreikį reguliuoti lango uždengimą, fiksuojant roletę nustatytoje padėtyje. Pagaminta iš atsparaus poliesterinio, lygaus arba raštuoto audinio. Turi įmontuotą estetišką aliuminio apvadą, dengiantį roletę ir jos mechanizmą. Pagal medžiagos savybes roletės dalijamos į dvį grupes. I II

35 Plisuota užuolaida APS tai elegantiška, dekoratyvi užuolaida nuo saulės. Aliumininės baltos spalvos kreipiančiosios leidžia pakreipti užuolaidą į norimą padėtį. Užuolaidos yra šių variantų: plisuota užuolaida APS I iš audinio, mažinančio šviesos srautą. tamsesnių spalvų plisuota užuolaida APS II, mažinanti šviesos srautą, pagaminta iš termo stop audinio, kuris riboja patalpos prikaitinimą vasarą. I II Roletės ARF pagalba galima užtemdyti patalpą, netgi prie stipriausios saulės šviesos. Medžiagos kraštus dengiančios aliumininės kreipiančiosios ir speciali medžiagos danga neleidžia šviesai patekti į patalpą ir riboja šilumos laidumą (termo stop medžiaga). Gali būti 20 spalvų. Kraštinės kreipiančiosios leidžia fiksuoti roletę norimoje padėtyje. I II III N51 N52 Tinklelis nuo vabzdžių AMS pagamintas iš stiklo audinio. Turi aliuminines kreipiančiąsias, pritvirtintas prie vidinės lango apdailos. Apsaugo nuo į patalpą patenkančių vabzdžių. 35

36 Išoriniai priedai Markizė AMZ skirta apverčiamiems langams. Karštomis dienomis labai gerai apsaugo nuo per didelio saulės spindulių srauto ir tuo pačiu užtikrina gerą matomumą. Tai tinklelis iš stiklo audinio, padengtas atsparia atmosferiniams poveikiams derva. Gaminama trijų spalvų. Markizė, sumontuota virš lango, nesumažina įstiklinimo ploto. Platesnės medžiagos panaudojimas leidžia efektyviai užtemdyti vidų, netgi pravėrus langą. Markizė AME skirta pakeliamiems apverčiamiems ir evakuaciniams langams. I II Išorinė roletė ARZ skirta apverčiamiems langams. Patikimai užtemdo vidų, užtikrina gerą akustinę ir šiluminę izoliaciją. Pagaminta iš aliumininių profilių, padengtų dviejų spalvų poliesteriu. Valdoma iš vidaus (ARZ-H) rankenėlės pagalba arba naudojant elektrinę pavarą (ARZ-E). Roletę galima lengvai sumontuoti neišlipant ant stogo. Roletė ARK-E elektra valdoma ir skirta pakeliamiems apverčiamiems ir evakuaciniams langams

37 LANGŲ ATIDARYMO PRIEDAI Langų atidarymo lazdelė ZST leidžia lengvai atidaryti aukštai sumontuotą langą. Gali būti su papildomu antgaliu, kuris supaprastina roletės valdymą aukštai įmontuotuose languose. LANGO VARIKLIAI ZC24, ZC230 Grandininiai varikliai dėl mažų gabaritų ir paprasto montažo idealiai tinka Fakro langų valdymui. Langų varikliai priklausomai nuo elektros srovės įtampos būna dviejų tipų 24V ir 230V. Variklio ZC230 maksimalus pravėrimo atstumas tai 360mm, reikalui esant jį nesunkiai galima sumažinti iki 240mm. Variklis ZC24 leidžia praverti langą iki 240mm. Visi su elektrą susiję elementai yra dvigubai izoliuoti, dangtis pagamintas iš medžiagos atsparios UV spinduliavimui. Mažų gabaritų dėka, lango variklius galima sumontuoti apverčiamų, pakeliamų apverčiamų, termoizoliacinių išlipimo taip pat nestandartinių matmenų languose. NUOTOLINIS ATSKIRŲ ELEMENTŲ VALDYMAS Sistema skirta vieno lango arba vieno elektrinio priedo valdymui jungiklio arba nuotolinio valdymo pulto pagalba. Vienas jungiklis ZTCi gali valdyti tik vieną gaminį su 24V pavara (lango variklį ZC24, išorinę roletę ARZ-E, vidinę roletę ARF-E, ARP-E arba žaliuzes AJP-E). Vienas nuotolinio valdymo pultas gali valdyti neribotą kiekį ZTCi jungiklių, tam pultą reikia užprogramuoti kiekvienam jungikliui. ZC24 24 V SISTEMA, APSAUGANTI NUO DŪMŲ IR LIETAUS Stogo langai gali būti valdomi automatiškai, t.y. uždaromi, kai pradeda lyti, snigti, pūsti stiprus vėjas, arba atidaromi vėdiniti, esant patalpoje dūmams. Firma siūlo daug automatinių sistemų, kurios yra pritaikytos individualiems klientų poreikiams. ZTCi 230 V 1 ZRC 37

38 TERMOIZOLIACINIAI IŠLIPIMO LANGAI Langai FWP-R, FWP-L Termoizoliacinis išlipimo langas yra į šoną atidaromos konstrukcijos. Apjungia stogo lango ir išlipimo lango privalumus ir yra skirtas apšildomoms, gyvenamoms patalpoms. Atidaromas į šoną: Dešinės pusės variantas (R), Kairės pusės variantas (L), kaip nuotraukoje šalia, Langai yra šių tipų: PLUS (FWP-R, FWP-L), LUX (FWL-R, FWL-L). Termoizoliacinių išlipimo langų sujungimui su stogo dangomis pritaikytos specialios sandarinimo tarpinės. Jos tinka tik šių langų montažui. Yra trys pagrindinės tarpinių rūšis: - ESW skirtos plokščioms stogo dangoms, - EZW skirtos banguotoms stogo dangoms su profilio aukščiu iki 45 mm, - EHW skirtos aukšto profilio banguotoms stogo dangoms su profilio aukščiu iki 90 mm. Tarpinės termoizoliaciniams išlipimo langams IŠLIPIMO LIUKAI STANDART Išlipimo liukas WG Išlipimo liukas WG skirtas neapšildomoms patalpoms. Turi atlenkiamą konstrukciją. Varčia, pakelta į viršų, leidžia lengvai išlipti ant stogo, taip pat liukas efektyviai apšviečia pastogės patalpą. Išlipimo liukas WG gaminamas dviem versijomis: - versija WGT turi vieną grūdintą stiklą 4H, - versija WGI turi dviejų grūdintų stiklų stiklo paketą 4H-10-4H. Dėl mažo termoizoliacinio koeficiento išlipimo liukai skirti tik neapšildomoms patalpoms. Išlipimo liuko atidarymo galimybės 38

39 Išlipimo liukas WLI Išlipimo liukas WLI leidžia saugiai, greitai ir patogiai išlipti ant stogo atlikti remonto ir priežiūros darbus.dideli liuko matmenys suteikia galimybę patogiai išlipti ant stogo ir papildomai apšviečia pastogės patalpą. Dėl mažo termoizoliacinio koeficiento išlipimo liukai skirti tik neapšildomoms patalpoms. Išlipimo liukas WLI yra į šoną atidaromos konstrukcijos. Gali būti atidaromo į dešinę arba į kairę pusę variantų. Atidarymo ribotuvas leidžia atidaryti liuko varčią 90 laipsniu kampu ir neleidžia jai savaime užsitrenkti. Staktos apačioje yra specialus dengiantis profilis, apsaugantis staktą išlipimo metu nuo sugadinimo, ir nuo paslydimo. Rankenos konstrukcija leidžia dvi liuko pravėrimo padėtis, tokiu būdu patalpa papildomai vėdinama. Išlipimo liuko atidarymo galimybės Išlipimo liukas WSS, WSZ, WSH Išlipimo liukas WS leidžia saugiai išlipti ant stogo atlikti remonto ir priežiūros darbus. Išlipimo liukas turi atlenkiamą konstrukciją. Skaidrus kupolas, pakeltas į viršų, leidžia lengvai išlipti ant stogo, taip pat efektyviai apšviečia pastogės patalpą. Medžiaga, iš kurios kupolas padarytas, pasižymi padidintu atsparumu atmosferiniams poveikiams. Dėl mažo termoizoliacinio koeficiento išlipimo liukai skirti tik neapšildomoms patalpoms. Išlipimo liukas gaminamas trijų tipų, priklausomai nuo to, kokioje stogo dangoje bus montuojamas: WSS su tarpine plokščiai stogo dangai, WSZ su tarpine banguotai stogo dangai, WSH su tarpine aukšto profilio banguotai stogo dangai. Sandarinimo tarpinė yra integruota su išlipimo liuku. Išlipimo liuko atidarymo galimybės 39

40 Padidintas atsparumas įsilaužimui. Langas gali būti montuojamas stoge su nuolydžio kampu Papildomai gali būti sumontuoti elektros įtaisai. Didelis įvairiausių priedų pasirinkimas Matmenys (cm): 55x78 55x98 66x98 66x118 78x98 78x x140 e-paštas: 94x118 94x x x x98 78x160 Lango simbolis: techninės 07 konsultacijos Gamintojas pasilieka teisę daryti konstrukcinius gaminių pakeitimus. FP/40-/LT/ B04N
