Obojeni metali I legure
|
|
- Τρυφωσα Βάμβας
- 6 χρόνια πριν
- Προβολές:
Transcript
1 Obojeni metali I legure Kada je reč o primeni metala, u savremenom građevinarstvu su najzastupljeniji crni metali (pre svega čelik) sa učešćem od oko 95%. Međutim, u pojedinim oblastima, u većoj ili manjoj meri zastupljeni su i tzv. obojeni metali i njihove legure. Pri tome, najčešće se radi o aluminijumu, bakru, cinku i olovu bilo u čistom obliku, bilo u vidu odgovarajućih legura.

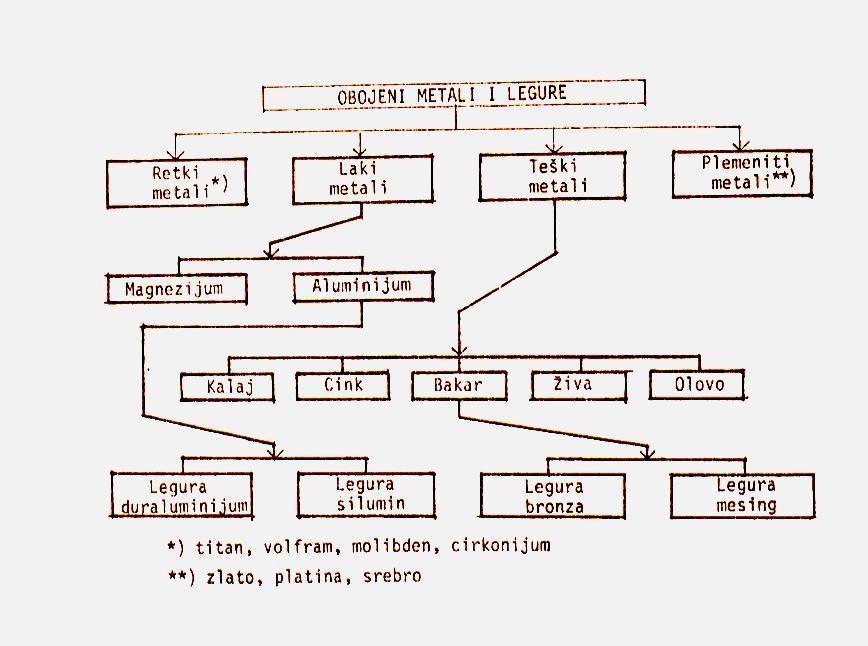

2 Podela obojenih metala (legura)
3 Aluminijum Zbog svoje relativno niske čvrstoće pri zatezanju, aluminijum se praktično ne koristi kao konstruktivni materijal u elementarnom obliku, već samo u vidu legura (silumin ili duraluminijum). U "čistom" obliku upotrebljava se u obliku tabli ili limova (ravnih, talasastih ili trapezoidnih). Da bi se sprečila oksidacija aluminijuma, ovi limovi se štite putem eloksiranja (nanošenje aluminijum oksida na površinu aluminijuma elektrohemijskim postupkom) ili plastifikacijom (premazivanjem sintetičkim smolama tipa epoksida, akrilata, poliestra, itd). Aluminijum je znatno lakši od čelika (γ = 2700 kg/m 3 ), a duraluminijum ima relativno visoke vrednosti čvrstoće (f z i do 600 MPa), izduženja pri lomu (15-20%) i modula elastičnosti (oko 70 GPa). Od duraluminijuma se takođe izrađuju limovi, cevi, različiti profili kao elementi nosećih aluminijumskih konstrukcija, aluminijumska bravarija (vrata, prozori, elementi fasadnih konstrukcija, nosači spuštenih plafona), itd. Dosta je rasprostranjena i primena aluminijuma u vidu tzv. sendvič krovnih ili fasadnih panela.

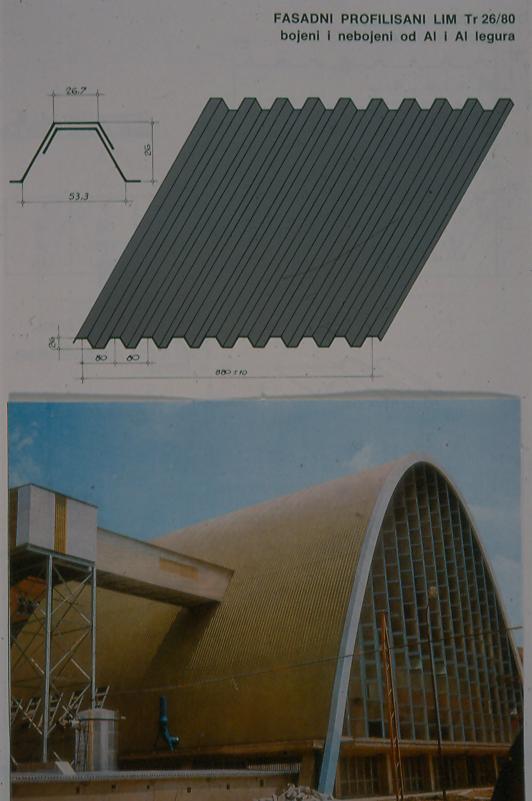

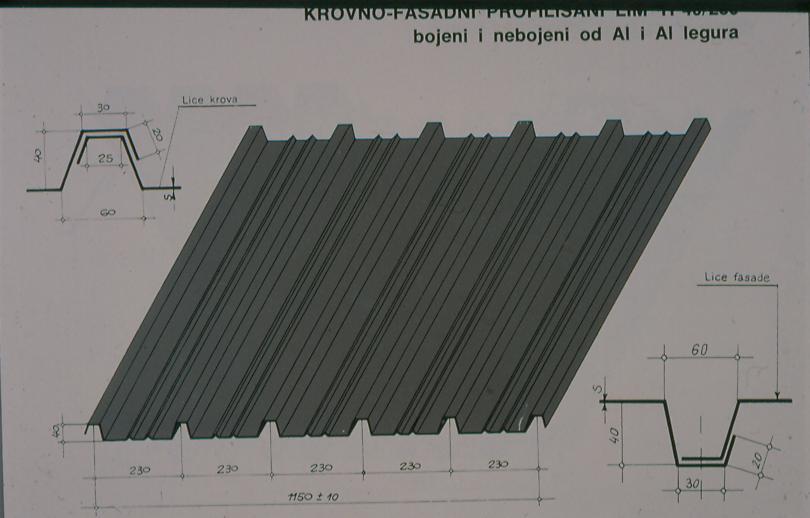

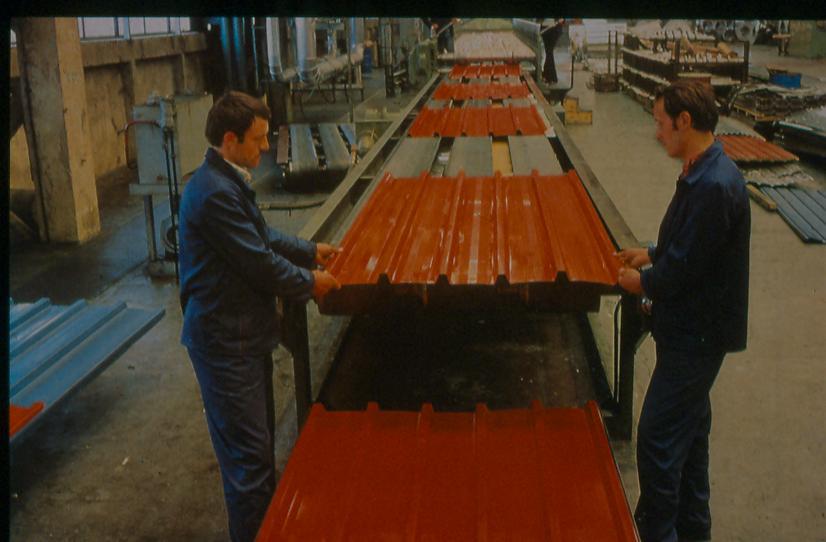

4 Proizvodnja plastificiranih profilisanih Al limova
5
6

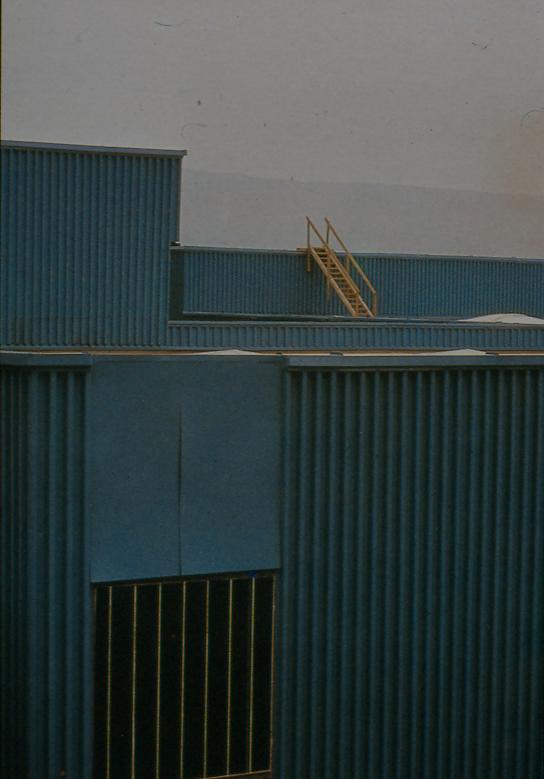

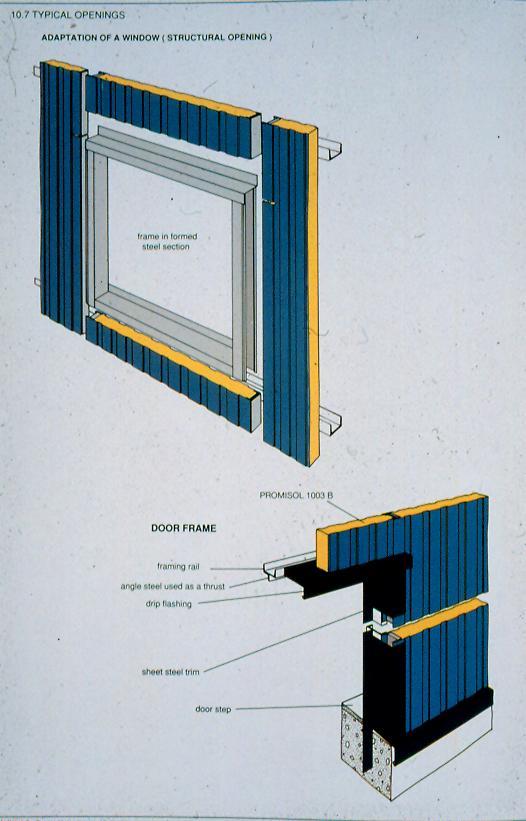

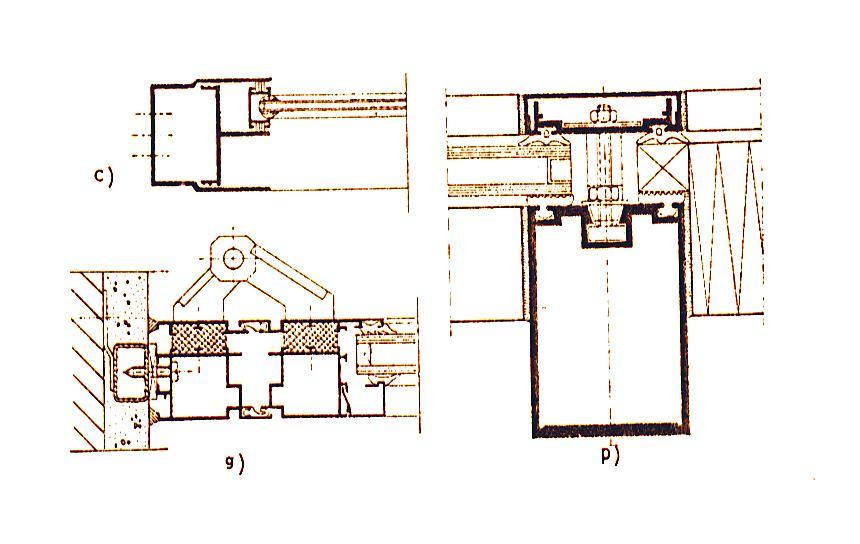

7 Primena alumijumskih profila za izradu obešenih fasada, vrata i prozora

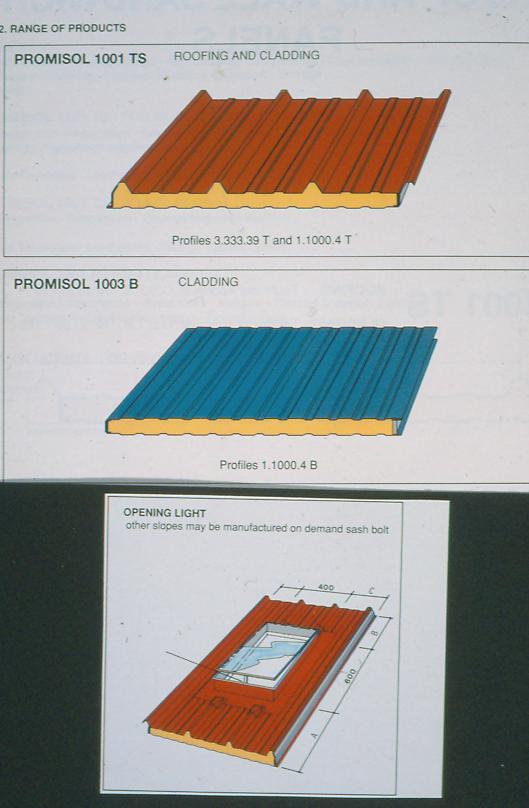

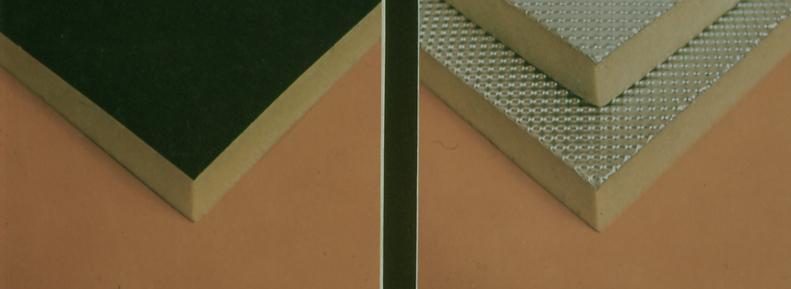

8 Krovni i fasadni "sendvič" paneli
9
10

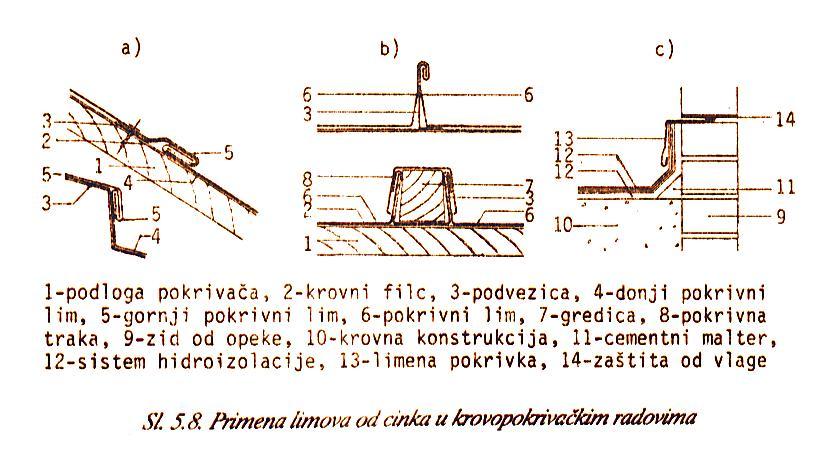

11 Cink Cink se najčešće dobija iz sulfidnih ruda, nakon čega se primenjuju postupci žarenja, redukcije, rafinacije, elektrolize i destilacije, da bi se dobio što čistiji metal. Na običnim temperaturama cink je krt metal, dok se na temperaturi C lako obrađuje (valjanjem, izvlačenjem ili kovanjem). Cink ima malo nižu specifičnu masu od čelika (γ = 7130 kg/m 3 ), a ima relativno visoke vrednosti čvrstoće pri zatezanju (f z = MPa), izduženja pri lomu (27%) i modula elastičnosti (90 GPa). U građevinarstvu se koristi u obliku žica, folija i limova (debljine 0,1 do 2,5 mm). Obično se koriste ravni limovi za krovopokrivačke radove, izradu oluka, oblaganje rezervoara, itd. Koristi se i u oblasti zaštite čelika od korozije. Prevlake od cinka mogu se naneti na čelične proizvode putem potapanja, elektrohemijskim postupkom (galvanizacijom) ili prskanjem (metalizacijom).
12
13 Pocinkovana čelična rešetka slivnika (može biti i od aluminijuma ili od livenog gvožđa)

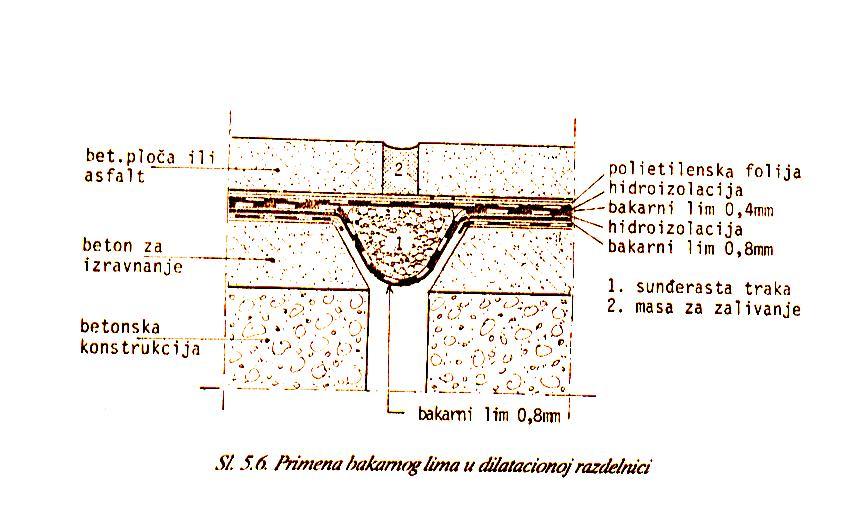

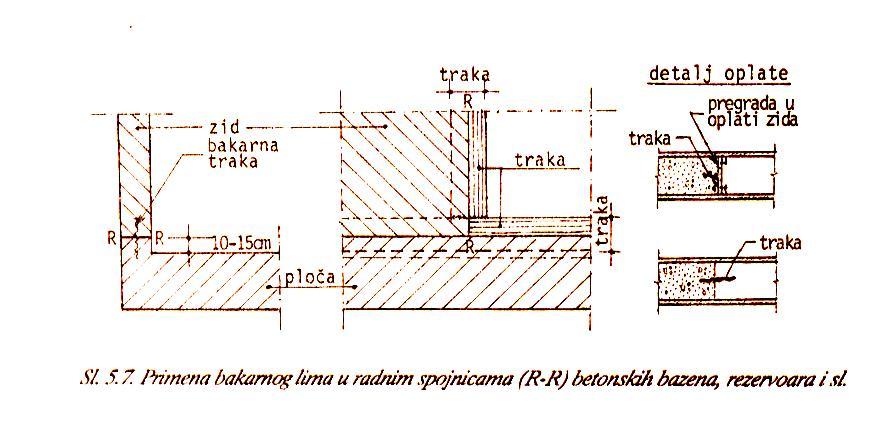

14 Bakar Bakar se najčešće dobija iz sulfidnih ruda, nakon čega se primenjuju postupci rafinacije, da bi se dobio što čistiji metal. To je relativno mekan metal (tvrdoća 3 po Mosu), koji se lako obrađuje (gnječenjem ili kovanjem). Od njega se mogu izvlačiti veoma tanke žice, ili kovati pločice veoma male debljine. Bakar ima veću specifičnu masu od čelika (γ = 8890 kg/m 3 ), a ima relativno visoke vrednosti čvrstoće pri zatezanju (f z = MPa), izduženja pri lomu (5-60%) i modula elastičnosti ( GPa). U građevinarstvu se koristi u obliku limova, traka, žica i cevi. Iako relativno skup, koristi se za krovopokrivačke radove (najčešće kod kulturno-istorijskih spomenika, sakralnih objekata, itd). Koristi se i u vidu cevi za sisteme grejanja/hlađenja.bakarni limovi mogu se upotrebljavati i za obezbeđenje vodonepropustljivosti dilatacionih i radnih spojnica kod betonskih konstrukcija. Često se koriste i legure bakra - mesing (sa cinkom) i bronza (sa aluminijumom, olovom, kalajem, manganom).
15
16

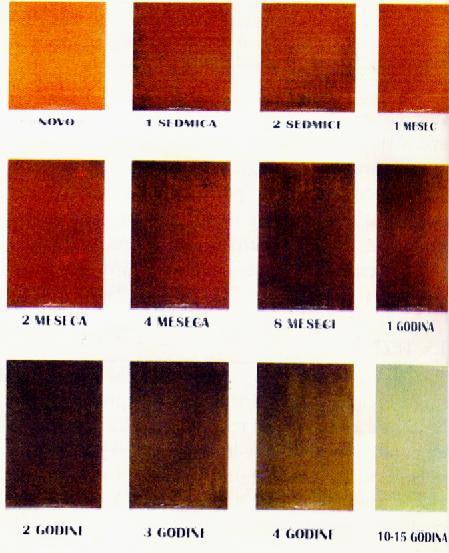

17 Formiranje patine na površini bakra tokom vremena

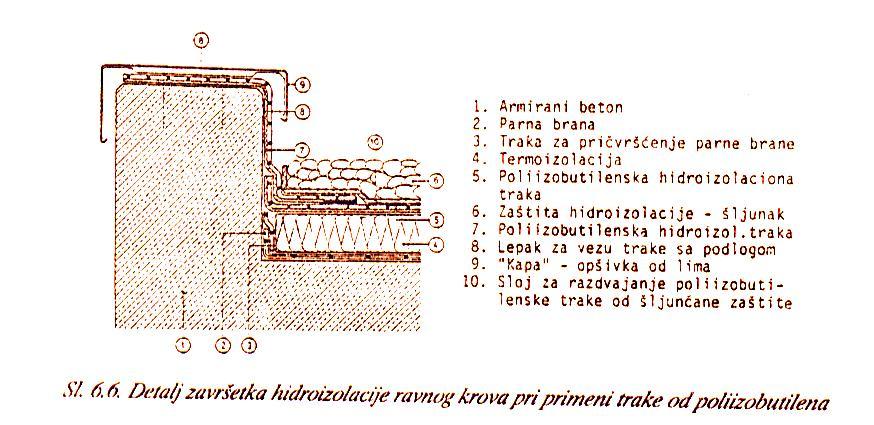

18 Olovo Olovo se najčešće dobija iz rude galenit, nakon čega se primenjuju određeni postupci prženja, redukcije i rafinacije, da bi se dobio što čistiji metal. Olovo ima izuzetno visoku vrednost specifične mase (γ = kg/m 3 ), a ima relativno nisku vrednost čvrstoće pri zatezanju (f z ~11 MPa), izduženje pri lomu iznosi oko 70% a modul elastičnosti oko 15 GPa. U građevinarstvu se koristi u obliku limova, ploča i cevi. Može se koristiti za pokrivanje krovova, za hidroizolacije, oblaganje sudova i rezervoara (izuzetno je otporno na sumporna jedinjenja), za zaštitu od zračenja, itd. Ranije su se olovne cevi dosta koristile za vodovodne i kanalizacione sisteme, ali su zbog štetnosti po okolinu (olovna jedinjenja su otrovna) danas uglavnom zamenjene jevtinijim i ekološki prihvatljivijim rešenjima.
19
20
21 Primena karbonskih traka CFRP (Carbon Fiber Reinforced Polymer) Kompoziti - koji se sastoje od krutih karbonskih vlakana visoke čvrstoće (kao mikroarmature), povezanih izuzetno čvrstom, hemijskim otpornom i trajnom sintetičkom smolom (kao matricom). Proizvode se u vidu traka (laminata) ili tkanina debljine mm, širine do 200 mm (1000 mm) i praktično neograničene ene dužine ine. Vlakna su kod laminata uglavnom orijentisana podužno no-jednoaksijalno,, dok kod tkanina njihova orijentacija može e da bude jednoaksijalna ili biaksijalna. CFRP se sve češće e koriste kao materijal za sanacije/ojačanja anja različitih itih tipova konstrukcija zbog svoje izuzetne konstrukcione povoljnosti (niska zapreminska masa visoke mehaničke karakteristike).
22 Problem savremenog građevinarstva Propadanje-degradacijasavremenih materijalai konstrukcija Starenje Korozija Oštećenja tokomeksploatacije Sanacija Rehabilitacija Ojačanje Trajnost Sigurnost Zaštita Sanacioni materijali
23 CFRP vs ČELIK 1. CFRP ima 4-6 puta nižu zapreminsku masu ( kg/m 3 ) 2. Do 10 puta veću čvrstoću pri zatezanju (i preko 3000 MPa). 3. CFRP može imati niži ili približno isti E kao čelik ( GPa). 4. Što se tiče izduženja pri lomu, ono je generalno od 5-10 puta manje nego kod klasičnog čelika (1-3 %). Ø = 5-7 μm

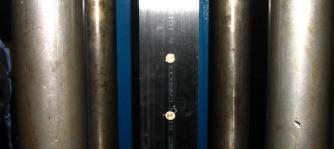

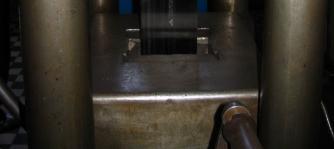

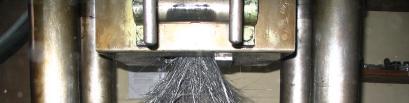

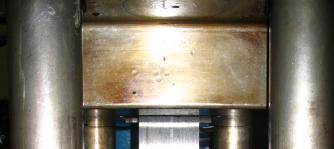

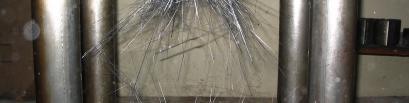

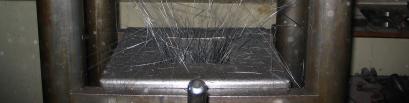

24 Ispitivanje karbonskih traka

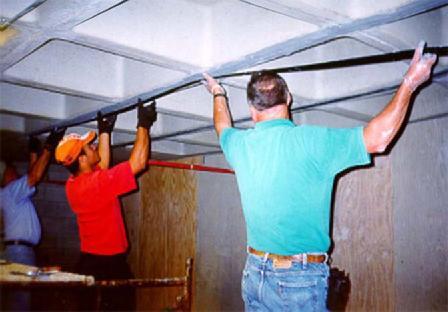

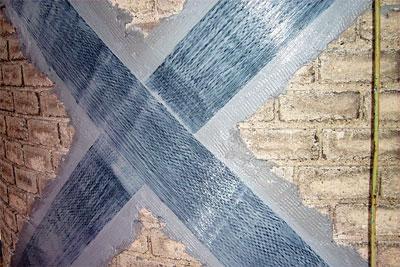

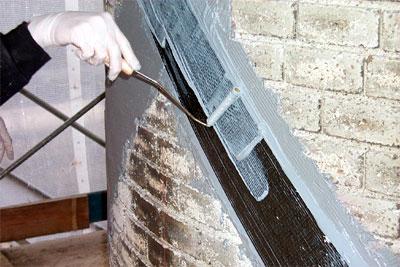

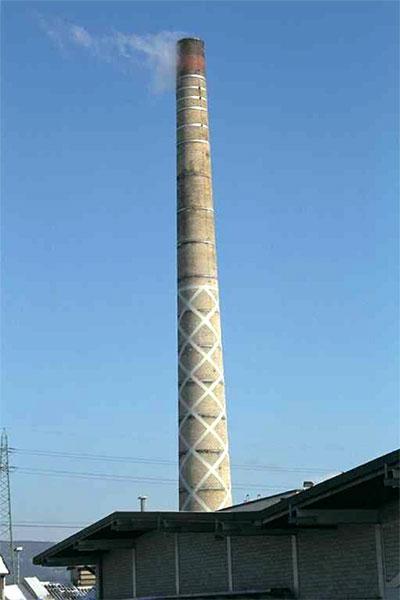

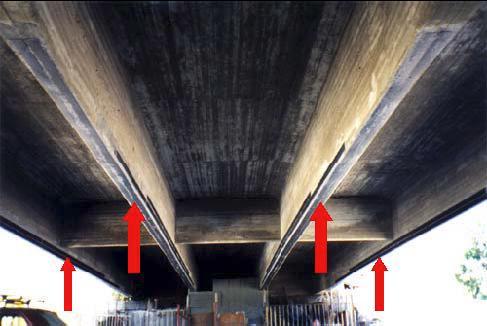

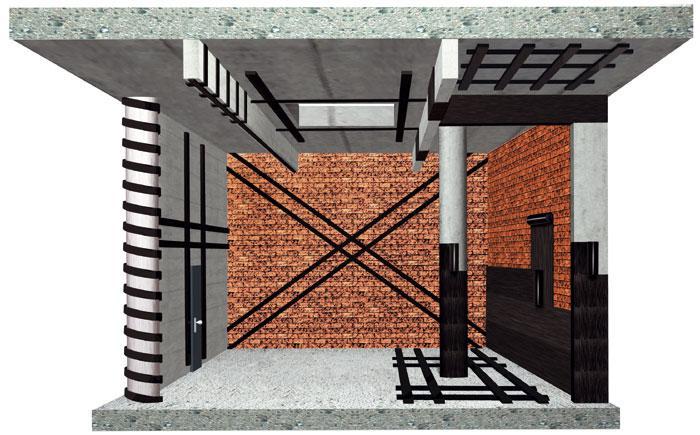

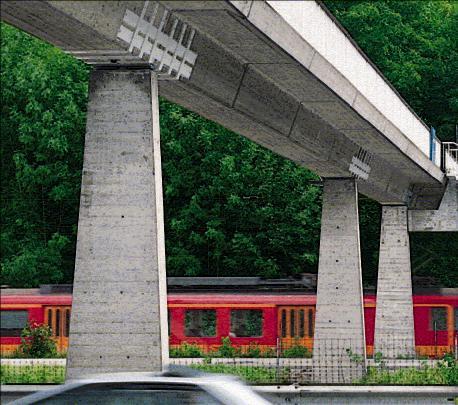

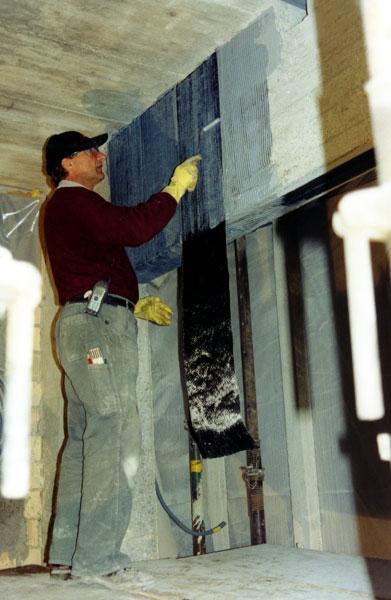

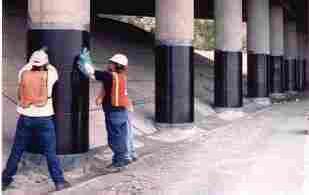

25 Primena karbonskih traka
26 Primena karbonskih traka
27 Primena karbonskih traka
28 Primena karbonskih traka
