1 7/S v.9 (hr) PROTUPOŽARNE ZAKLOPKE FD0 7

2 SADRŽAJ PROTUPOŽARNE ZAKLOPKE FD0 7 PROTUPOŽARNA KLASIFIKACIJA 7 IZBORNI DIJAGRAM 76 OZNAKA ZA NARUDŽBU 76 MODELI 77 FD0-M pravokutna protupožarna zaklopka sa elektromotornim pogonom 77 FD0-R pravokutna protupožarna zaklopka sa ručnim mehanizmom 77 FD0-E pravokutna protupožarna zaklopka sa elektromagnetnim pogonom 78 UGRADNJA 79 Ugradnja u čvrsti zid (sa ispunom od morta) 79 Ugradnja u fleksibilni zid (sa ispunom od morta) 79 Ugradnja u strop (sa ispunom od morta) 80 Ugradnja u čvrsti zid (suha ispuna - Weichschott) 80 Ugradnja u fleksibilni zid (suha ispuna - Weichschott) 8 Ugradnja u strop (suha ispuna - Weichschott) 8 Ugradnja izvan zida 8 Prikaz ovješenja za suhu ispunu - Weichschott 8 DODACI 8 Fleksibilni spojevi 8 Zaštitna mrežica 8 UPUTE ZA KORIŠTENJE 8 FD0-R pravokutna protupožarna zaklopka sa ručnim mehanizmom 8 FD0-E pravokutna protupožarna zaklopka sa elektromagnetnim pogonom 8 Električne karakteristike i shema spajanja za Belimo motorni pogon 7 UPRAVLJANJE 8 7

3 PROTUPOŽARNE ZAKLOPKE FD0 Pravokutna protupožarna zaklopka FD0 ugrađuje se na granicama protupožarnih zona, te služi kao prepreka prijelazu vatre, topline i dima iz prostora ugroženog požarom. Protupožarna zaklopka se sastoji od pravokutnog kućišta, zaporne lamele i pogonskog mehanizma. Kućište je napravljeno od pocinčanog čeličnog lima, zaporna lamela je načinjena od specijalnog izolacijskog materijala, osovine koje nose zapornu lamelu su napravljene od nehrđajućeg čelika, a ležajevi od mjedi. Dimenzije Min. dimenzije B(W) x H [mm] Max. dimenzije B(W) x H [mm] 00x00 00x800 *Ostale standardne dimenzije su dostupne s korakom od 0mm. PROTUPOŽARNA KLASIFIKACIJA (prema EN 0-) Protupožarna klasifikacija protupožarne zaklopke ovisi o klasifikaciji zida ili stropa u koji je ugrađena. Dopuštene su instalacije u zidove i stropove kao što je navedeno u tablici. Zidovi i stropovi sa većom vatrootpornosti mogu također biti korišteni. Protupožarna zaklopka mora biti ugrađena prema uputama koji su navedene u ovom priručniku. Table Opis ugradnje Ispuna Debljina [mm] Gustoća [kg/m ] Dimenzije BxH [mm] Klasifikacija Čvrsti zid Žbuka ili gips EI 0 S Čvrsti zid (Weichschott) mineralna vuna >0 kg/m +premaz EI 0 S Čvrsti zid Ugradnja izvan zida 00 EI 0S Fleksibilni zid (GKB, GKF) Žbuka ili gips + protupožarne ploče (Masterboard) 00 EI 60 S Fleksibilni zid (GKF) Žbuka ili gips + protupožarne ploče (Masterboard) EI 90 S Fleksibilni zid (GKF) Žbuka ili gips + protupožarne ploče (Masterboard) 0 EI 0 S Fleksibilni zid (GKB, GKF) (Weichschott) mineralna vuna >0 kg/m +premaz 00 Max. 00x800 EI 60 S Fleksibilni zid (GKF) (Weichschott) mineralna vuna >0 kg/m +premaz EI 90 S Fleksibilni zid (GKF) (Weichschott) mineralna vuna >0 kg/m +premaz 0 EI 0 S Strop Žbuka ili gips 60 EI 90 S Strop Žbuka ili gips 0 60 EI 0 S Strop Strop (Weichschott) mineralna vuna >0 kg/m +premaz (Weichschott) mineralna vuna >0 kg/m +premaz 60 EI 90 S 0 60 EI 0 S 7

4 IZBORNI DIJAGRAM Simbol: v - brzina u kanalu [m/s] Δp t - ukupni pad tlaka [Pa] L WA - razina zvučne snage [db(a)] Pad tlaka i razine zvučne snage: H=700 H=800 Vrijednosti totalnog pada tlaka za druge veličine se dobivaju na način da se očitane vrijednosti iz dijagrama množe s korekcijskim vrijednostima iz tablice. Vrijednosti zvučne snage se dobivanju na način da očitanim vrijednostima dodajemo korekcijske vrijednosti iz tablice. B [mm] p t x,,,07,0 0,9 0,88 0,8 0,77 0,7 0,68 0,6 0,6 0,8 0,6 0, 0, 0, 0, L wa OZNAKA ZA NARUDŽBU Tip zaklopke FD0-00x00 - M0 - S - G Dimenzije B(W) x H [mm] Tip pogona: R - ručni pogon E0 - elektromagnetni pogon AC0V E - elektromagnetni pogon AC V M0 - elektromotorni pogon AC0V M - elektromotorni pogon AC/DC V Opcije: s - krajnji kontakti (signalizira položaje OTVORENO i ZATVORENO ) z - krajnji kontakt (signalizira položaj ZATVORENO ) o - krajnji kontakt (signalizira položaj OTVORENO ) Zaštitna mrežica: G - sa jedne strane G - sa obje strane 76

5 MODELI FD0-M pravokutna protupožarna zaklopka sa elektromotornim pogonom Termoelektrično aktiviranje (7 C) s motorom koji ima ugrađenu povratnu oprugu Integrirani krajnji kontakti (prekidači) Potpuno automatski pogonski mehanizam Mogućnost umrežavanja (MP-BUS, LonWorks, AS-i BUS) Opcije: M0 motorni pogon AC 0V M motorni pogon AC/DC V B H 6 kućište zaporna lamela motorni pogon: Belimo BLF termoelektrično aktiviranje dimonepropusna brtva ekspandirajuća traka 0 FD0-R pravokutna protupožarna zaklopka sa ručnim pogonom Automatsko zatvaranje kada temperatura u kanalu premašuje 7 C Ručno otvaranje Ručno otključavanje zaklopke moguće radi periodičnih pregleda 0 B kućište zaporna lamela ručni mehanizam termički okidač (7 C) dimonepropusna brtva ekspandirajuća traka krajnji kontakt 77

6 FD0-E pravokutna protupožarna zaklopka sa elektromagnetnim pogonom Automatsko zatvaranje kada temperatura u kanalu prijeđe 7 C Ručno otvaranje Moguće je zatvaranje pomoću elektromagneta Moguće ručno zatvaranje 0 B kućište zaporna lamela elektromagnetni mehanizam termički okidač (7 C) dimonepropusna brtva ekspandirajuča traka krajnji kontakt Moguće pozicije pogonskog mehanizma prilikom ugradnje: Ugradnja je moguća u dolje prikazanim pozicijama: Protok zraka i protupožarna zaštita u oba smjera Propusnost zatvorene zaklopke prema EN 7, klasa Propusnost prema EN 7, klasa C (na zahtjev) Zaklopka može biti opremljena sa termičkim okidačem na 7 C ili za sustave sa toplim zrakom na 9 C Kućište je izrađeno iz pocinčanog čeličnog lima, na zahtjev se može izraditi i iz: Plastificiranog i pocinčanog čeličnog lima Nehrđajučeg čelika Nehrđajučeg čelika i plastificirano Protupožarne zaklopke za potencijalno zapaljive atmosfere su također moguće (za više informacija vidjeti FD-Ex katalog) 78

7 UGRADNJA Ugradnja u čvrsti zid (sa ispunom od morta) Koraci ugradnje: Preporučeni otvor za ugradnju zaklopke je dimenzije B(H) + 60mm, ali otvori dimenzija B(H) mm se mogu koristiti(*manja dimenzija može se koristiti isključivo u slučaju da postoji dovoljno prostora za ugradnju brtve) Umetnuti protupožarnu zaklopku u otvor i učvrstiti pomoću dva nosača koji se nalaze na gornjoj strani zaklopke. Nosači služe samo za privremeno učvršćenje zaklopke tijekom ugradnje. (na maksimalnoj udaljenosti od zida 80mm) Tijekom ugradnje zaklopka mora biti zatvorena Prostor između zaklopke i zida ispuniti žbukom ili gipsom. Ispitati rad zaklopke nakon instalacije Tijekom ugradnje ručni odnosno motorni mehanizam treba biti zaštićen od prašine i morta. Žbuka ili gips Protupožarna zaklopka FD0 Zid, prema tablici 80 Nakon ugradnje obavezno provjeriti mobilnost zaporne lamele i provesti test otvaranja i zatvaranja. Ugradnja u fleksibilni zid (sa ispunom od morta) Koraci ugradnje: Preporučeni otvor za ugradnju zaklopke je dimenzije B(H) + 60mm, ali otvori dimenzija B(H) mm se mogu koristiti Umetnuti protupožarnu zaklopku u otvor i učvrstiti pomoću dva nosača koji se nalaze na gornjoj strani zaklopke. Nosači služe samo za privremeno učvršćenje zaklopke tijekom ugradnje. (na maksimalnoj udaljenosti od zida 80mm) Tijekom ugradnje zaklopka mora biti zatvorena Prostor između zaklopke i zida ispuniti žbukom ili gipsom. Žbuku ili gips pokriti sa vatrootpornim pločama širine 00mm. Ploče učvrstiti vijcima. Ispitati rad zaklopke nakon instalacije Tijekom ugradnje ručni odnosno motorni mehanizam treba biti zaštićen od prašine i morta Žbuka ili gips Masterboard ploče širine 0mm Vijci za gipsano kartonske ploče Protupožarna zaklopka FD0 Zid, prema tablici Nakon ugradnje obavezno provjeriti mobilnost zaporne lamele i provesti test otvaranja i zatvaranja. 79

8 Ugradnja u strop (sa ispunom od morta) Koraci ugradnje: Preporučeni otvor za ugradnju zaklopke je dimenzije B(H) + 60mm, ali otvori dimenzija B(H) mm se mogu koristiti(*manja dimenzija može se koristiti isključivo u slučaju da postoji dovoljno prostora za ugradnju brtve) Umetnuti protupožarnu zaklopku u otvor i učvrstiti pomoću dva nosača koji se nalaze na gornjoj strani zaklopke. Nosači služe samo za privremeno učvršćenje zaklopke tijekom ugradnje. (na maksimalnoj udaljenosti od zida 80mm) Tijekom ugradnje zaklopka mora biti zatvorena Prostor između zaklopke i stropa ispuniti žbukom ili gipsom. Ispitati rad zaklopke nakon instalacije Tijekom ugradnje ručni odnosno motorni mehanizam treba biti zaštićen od prašine i morta. 80 Žbuka ili gips Protupožarna zaklopka FD Zid, prema tablici Nakon ugradnje obavezno provjeriti mobilnost zaporne lamele i provesti test otvaranja i zatvaranja. Ugradnja u čvrsti zid (suha ispuna - Weichschott) Koraci ugradnje: Preporučeni otvor za ugradnju zaklopke je dimenzije B(H) + 00mm, ali otvori dimenzija B(H) mm se mogu koristiti Umetnuti protupožarnu zaklopku u otvor u zidu Tijekom ugradnje zaklopka mora biti zatvorena Prostor između zaklopke i zida mora biti ispunjen sa minimalno tri sloja mineralne vune (gustoće 0 kg/m ili više, premazane sa jedne strane) Izrezati dodatne trake širine 0mm za zaštitu spoja zaklopke i zida (nije potrebno na donjoj strani) Spojevi mineralne vune moraju biti zabrtvljeni sa vatrootpornom brtvenom masom Mineralna vuna i kućište moraju biti premazani sa zaštitnim premazom debljine mm Motorni pogon nesmije biti zaštićen sa zaštitnim premazom!!! Ispitati funkcionalnost zaklopke nakon ugradnje. Zaštitni premaz Mineralna vuna Protupožarna zaklopka FD0 Zid, prema tablici Nakon ugradnje obavezno provjeriti mobilnost zaporne lamele i provesti test otvaranja i zatvaranja. 80

9 Ugradnja u fleksibilni zid (suha ispuna - Weichschott) Koraci ugradnje: Preporučeni otvor za ugradnju zaklopke je dimenzije B(H) + 00mm, ali otvori dimenzija B(H) mm se mogu koristiti Umetnuti protupožarnu zaklopku u otvor u zidu Tijekom ugradnje zaklopka mora biti zatvorena Prostor između zaklopke i zida mora biti ispunjen sa minimalno tri sloja mineralne vune (gustoće 0 kg/m ili više, premazane sa jedne strane) Izrezati dodatne trake širine 0mm za zaštitu spoja zaklopke i zida (nije potrebno na donjoj strani) Spojevi mineralne vune moraju biti zabrtvljeni sa vatrootpornom brtvenom masom Mineralna vuna i kućište moraju biti premazani sa zaštitnim premazom debljine mm Motorni pogon nesmije biti zaštićen sa zaštitnim premazom!!! Ispitati funkcionalnost zaklopke nakon ugradnje. Zaštitni premaz Mineralna vuna Protupožarna zaklopka FD0 Zid, prema tablici Nakon ugradnje obavezno provjeriti mobilnost zaporne lamele i provesti test otvaranja i zatvaranja. Ugradnja u strop (suha ispuna - Weichschott) Koraci ugradnje: Preporučeni otvor za ugradnju zaklopke je dimenzije B(H) + 00mm, ali otvori dimenzija B(H) mm se mogu koristiti Umetnuti protupožarnu zaklopku u otvor u zidu Tijekom ugradnje zaklopka mora biti zatvorena Prostor između zaklopke i zida mora biti ispunjen sa minimalno tri sloja mineralne vune (gustoće 0 kg/m ili više, premazane sa jedne strane) Izrezati dodatne trake širine 0mm za zaštitu spoja zaklopke i zida (nije potrebno na donjoj strani) Spojevi mineralne vune moraju biti zabrtvljeni sa vatrootpornom brtvenom masom Mineralna vuna i kućište moraju biti premazani sa zaštitnim premazom debljine mm Motorni pogon nesmije biti zaštićen sa zaštitnim premazom!!! Ispitati funkcionalnost zaklopke nakon ugradnje. Zaštitni premaz Mineralna vuna Protupožarna zaklopka FD0 Zid, prema tablici Nakon ugradnje obavezno provjeriti mobilnost zaporne lamele i provesti test otvaranja i zatvaranja. 8

10 Ugradnja izvan zida Koraci ugradnje: Preporučene dimanzije otvora su B(H) + 00 mm Umetnite zaklopku u otvor u zidu Zaporna lamela mora biti zatvorena za vrijeme ugradnje!!! Prostor između kanala i zida zatvoriti sa minimalno sloja mineralne vune (gustoće 0 kg/m ili više) Prostor između kanala i zaklopke zatvoriti sa minimalno sloja mineralne vune (gustoće 0 kg/m ili više) Spojeve mineralne vune zabrtviti sa vatrootpornim brtvilom Izolirati kanal Izolirati ovjes kanala prema Promat-ovim uputama Ispitati funkcionalnost zaklopke nakon ugradnje. Pocinčani čelični lim Samourezni vijak svakih 00mm Promatect H Vijak 6.0x90 svakih 00mm Promatect L00 Vijak 6.0x90 svakih 00mm Promaseal AG Vijak 6.0x90 svakih 00mm Čvrsti zid EI0 Pocinčani čelični lim mm, 70x0mm Vijak 6.0x90 svakih 00mm Promaseal AG Mineralna vuna 0kg/m Mineralna vuna 0kg/m max 70mm Prikaz ovješenja za suhu ispunu - Weichschott Dodatno ovješenje neophodno je za ugradnju suhom ispunom u zidove i stropove. Protupožarne zaklopke moraju biti ovješene sa adekvatnim navojnim šipkama u čvrsti strop. Ovjes smije biti opterećen isključivo težinom zaklopke. Ventilacijski kanali moraju imati vlastito ovješenje. Ovjesni sustavi duljine veće od.m zahtjevaju dodatnu protupožarnu izolaciju. 6 Navojna šipka (M0), pocinčana Podloška, pocinčana Matica, pocinčana Nosač, x0x, mm, pocinčana Vijak (M0) L profil (0x0x) učvršćen sa samoureznim vijcima u kućište zaklopke svakih 00mm Pri ugradnji u strop, donji nosači služe za podupiranje vune kako nebi ispala iz otvora!! 6 8

11 DODACI Fleksibilni spojevi Ventilacijski kanali moraju biti izvedeni na takav način da ne prenose opterećenje na protupožarnu zaklopku ili zid u slučaju požara.ovo je pogotovo bitno za ugradnju sa suhom ispunom. Korištenje fleksibilnih spojeva se stoga preporuča pri takvoj ugradnji. Fleksibilni spojevi su dostupni na zahtjev u dimenzijama koje odgovaraju protupožarnim zaklopkama. Pri ugradnji fleksibilnih spojeva vrlo je bitno ugraditi dodatni produžetak ukoliko je to potrebno (vidi tablicu ). x 0 x B+60 0 H+60 *Fleksibilni spojevi se isporučuju nesastavljeni **Dodatni produžetci se ne isporučuju Zaštitna mreža Ukoliko je zaklopka spojena na ventilacijski kanal samo sa jedne strane, na drugu stranu se ugrađuje zaštitna mreža. Slobodna površina zaštitne mreže je otprilike 70%. Pri ugradnji zaštitne mreže vrlo je bitno ugraditi dodatni produžetak ukoliko je to potrebno (vidi tablicu ). x 0 x *Fleksibilni spojevi se isporučuju nesastavljeni **Dodatni produžetci se ne isporučuju Cilindrični prijelaz Cilindrični prijelaz se koristi pri prijelazu sa pravokutnog na cilindrični kanal. Pri ugradnji cilindričnog prijelaza vrlo je bitno ugraditi dodatni produžetak ukoliko je to potrebno (vidi tablicu ). Prijelaz dolazi standardno sa gumenom brtvom. 60 x 0 x 60 Ø Ø Tablica *Cilindrični prijelazi se isporučuju nesastavljeni **Dodatni produžetci se ne isporučuju H [mm] (visina protupožarne zaklopke) X [mm] (duljina dodatnog prudužetka) / / / /

12 UPUTE ZA KORIŠTENJE FD0-R pravokutna protupožarna zaklopka sa ručnim mehanizmom Zaklopka se isporučuje u zatvorenom položaju. Zaklopka sa ručnim mehanizmom se otvara na način da se ručka okrene obrnuto od smjera kazaljke na satu. Ispitivanje rada zaklopke se vrši pritiskom na označeno mjesto na polugi. Zaklopka može biti dodatno opremljena sa krajnjim prekidačima. Krajnji kontakti na zaklopci koriste za signalizaciju položaja zaporne lamele. Releji ili signalne žaruljice se mogu koristiti do nazivne jakosti struje kontakta (A). Jedan krajnji kontakt je potreban za indikaciju pozicije OTVORENO i jedan je potreban za indikaciju pozicije ZATVORENO. Zaklopke sa termičkim okidačem mogu biti opremljene sa jednim ili dva krajnja kontakta. Krajnji kontakti također mogu biti naknadno ugrađeni. ZAKLOPKA ZATVORENA (OKRENUTI RUČKU ZA OTVARANJE) ZAKLOPKA OTVORENA (PRITISNUTI POLUGU ZA ZATVARANJE) KRAJNJI KONTAKTI Red Blue Black Blue Black L(+) N(-) ZATVORENO OTVORENO ZATVORENO OTVORENO Blue Black L(+) N(-) FD-E pravokutna protupožarna zaklopka sa ručnim mehanizmom Zaklopka se isporučuje u zatvorenom položaju. Da bi se zaklopka otvorila potrebno je okrenuti ručku u smjeru obrnutom od kazaljke na satu u položaj OTVORENO. Moguće zatvaranje pomoću elektromagneta. Zaklopka se otvara ručno. Ručno aktiviranje zaklopke namjenjeno je periodičkoj provjeri ispravnosti zaklopke. Krajnji kontakti na zaklopci koriste za signalizaciju položaja zaporne lamele. Releji ili signalne žaruljice se mogu koristiti do nazivne jakosti struje kontakta (A). Jedan krajnji kontakt je potreban za indikaciju pozicije OTVORENO i jedan je potreban za indikaciju pozicije ZATVORENO. Zaklopke sa termičkim okidačem mogu biti opremljene sa jednim ili dva krajnja kontakta. Krajnji kontakti također mogu biti naknadno ugrađeni. ZAKLOPKA ZATVORENA ZAKLOPKA OTVORENA SHEMA SPAJANJA L(+) N(-) Zaklopka u otvorenom položaju ZATVORENO OTVORENO ZATVORENO OTVORENO Krajnji prekidač Signalna žarulja Zatvarajuči prekidač Elektromagnet 8

13 Električne karakteristike i shema spajanja za Belimo motorni pogon Zaklopka se isporučuje u zatvorenom položaju. Spajanjem motora na napajanje (vidi shemu za spajanje), zaklopka se otvara. Kad zaklopka dosegne krajnju poziciju, motor se sam zaustavlja. Zatvaranje zaklopke se odvija automatski kada se prekine napajanje. Termo-električni okidač koji dolazi s zaklopkom uzrokuje prekid napajanja kad temperatura u kanalu dosegne vrijednost 7 C. Ako želimo provjeriti rad zaklopke koja je pod naponom potrebno je pritisnuti prekidač koji se nalazi na termo-električnom okidaču i zaklopka će se zatvoriti. Kada otpustimo prekidač na termo-električnom okidaču, zaklopka će se otvoriti. prekidač za provjeru rada zaklopke BLF0 BELIMO ručica za ručno otvaranje zaklopke Zaklopka može biti otvorena bez spajanja na napajanje s priloženom ručicom okretanjem u smjeru strelice na motoru (u smjeru kazaljke na satu). Zaklopka može biti zakočena u odgovarajućoj poziciji brzim okretanjem ručice za ¼ kruga u smjeru obrnutom od kazaljke na satu. Za otpuštanje zaklopke potrebno je ručicu okrenuti ¼ kruga u smjeru kazaljke na satu. Ako se ručica otpusti, zaklopka će se zatvoriti pomoću povratne opruge. Kad je zaklopka otvorena ručno pomoću priložene ručice, povratna opruga u motoru neće zatvoriti zaklopku kada se prekine napajanje. Tip Belimo motora BLF-T BLF0-T Napajanje i potrošnja Krajnji kontakti napon AC/DC V, 0/60Hz AC 0V, 0/60Hz otvaranje W 8 W držanje, W W dimenzioniranje 7 VA, VA ma... A (0, A), DC V...AC 0V ma... A (0. A), DC V...AC 0 V Vrijeme motor s s otvaranja / zatvaranja opruga ~0 s ~0 s Granične vrijednosti temperature okoliša max. 0 C T ~ + minus (istosmjerna struja) ili nula (izmjenična struja) plus (istosmjerna struja) ili faza (izmjenična struja) S zajednički mikro prekidač - signalizira zatvoren položaj S normalno zatvoren (NC) mikro prekidač - signalizira zatvoren položaj S normalno otvoren (NO) mikro prekidač - signalizira zatvoren položaj S zajednički mikro prekidač - signalizira otvoren položaj S normalno zatvoren (NC) mikro prekidač - signalizira otvoren položaj S6 normalno otvoren (NO) mikro prekidač - signalizira otvoren položaj Tf temperaturni osjetnik s vanjske strane kanala (temperatura okoline) max. 7 C Tf temperaturni osjetnik s unutarnje strane kanala (temperatura u kanalu) max. 7 C Tf temperaturni osjetnik s unutarnje strane kanala (temperatura u kanalu) max. 7 C S S S S S S6 < <80 Belimo BLF-T spajati na napon pomoću sigurnosnog izolacijskog transformatora Tf Tf Tf LED BAE7B-S 8

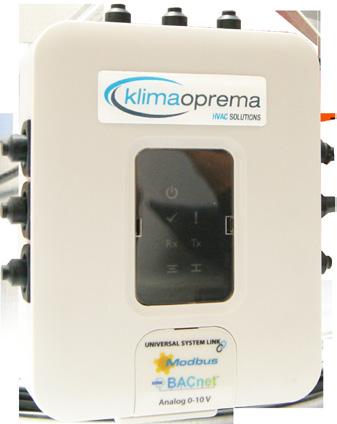

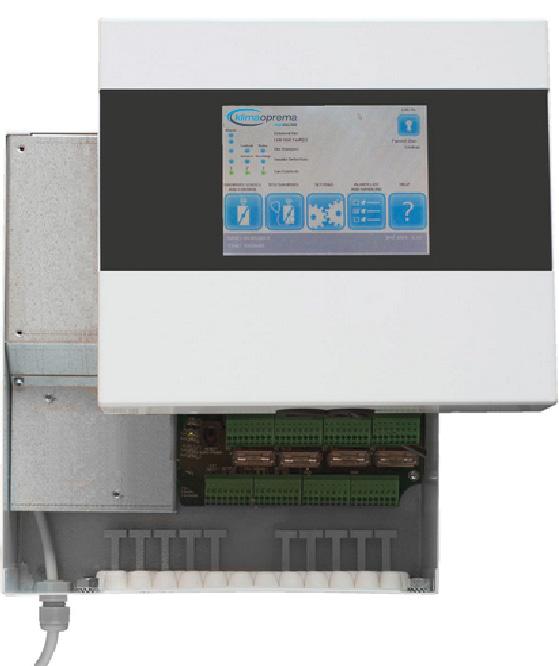

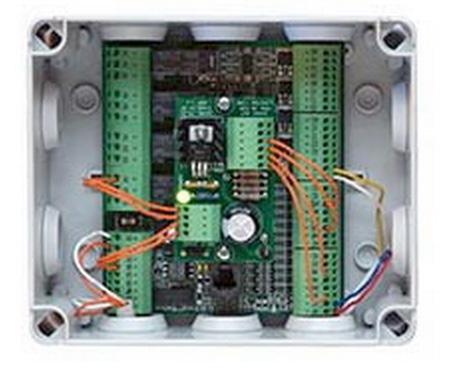

14 UPRAVLJANJE Centralna jedinica K-M00 Digitalni upravljač K-M00 upravlja sa do 00 motoriziranih protupožarnih zaklopki i do 00 detektora dima Unaprijed programiran za traženu aplikaciju Nije potrebno poznavanje programskog jezika! Jednostavna parametrizacija preko ekrana osjetljivog na dodir ili daljinsko povezivanje preko web sučelja Komunikacija: Modbus RTU (RS-8) prema K-FC / K-UFC i interna I/O, TCP / IP (Ethernet RJ) za daljinsko upravljanje ili kombiniranje više jedinica. Integrirana IP-addresa Automatsko testiranje sustava sa testnim izvještajem Digitalni upravljač K-FC Digitalni upravljač upravlja sa do motorizirane protupožarne ili dimoodvodne zaklopke Komunikacija: Modbus RTU (RS-8) Na sigurnost funkcija povezanih uređaja ne utječe prekid komunikacija s Modbus-om Univerzalni digitalni upravljač K-UFC Univerzalna veza između protupožarne ili dimoodvodne zaklopke i bilo kojeg Modbus / BACnet nadzornog sustava Upravlja i prati do protupožarne ili dimoodvodne zaklopke te također jedan detektor dima i jedan termoelektrični dojavljivač. Univerzalni digitalni kontroler nudi razločita načina rada (odabir preko brzih spojnica): Protupožarna ili dimoodvodna primjena Bus protokoli: Modbus (RS-8) ili BACnet (Ms/Tp) Analogno: I/O signal Jednostavna instalacija sa unparijed pripremljenim nosačima. Moguća je i naknadna ugradnja Jednostavna i jasna signalizacija funkcije, pozicije i statusa sa LED lampicama Neovisna funkcija i testiranje u bilo koje vrijeme Prikaz sustava Upravljačka / BMS razina FIRE FIRE ALARM ALARM Centralna jedinica K-M00 Centralna jedinica K-M00 Razina kontrolnog ormarića Modbus Modbus Razina zaklopke V AC... 0 Digitalni upravljač K-FC Univerzalni digitalni upravljač K-UFC V AC /DC V AC /DC
