2016 Mercury Marine. Δίχρονος κινητήρας Command Thrust 60. Εγχειρίδιο λειτουργίας, συντήρησης και εγκατάστασης

Transcript

1 2016 Mercury Marine Δίχρονος κινητήρας Command Thrust 60 Εγχειρίδιο λειτουργίας, συντήρησης και εγκατάστασης 8M ell

2 ell

3 Καλώς ήρθατε Έχετε επιλέξει ένα από τα κορυφαία συγκροτήματα κινητήρα θαλάσσης της αγοράς. Περιλαμβάνει μια ευρεία σειρά σχεδιαστικών χαρακτηριστικών που το καθιστούν εύκολο στο χειρισμό και ενισχύουν την ανθεκτικότητά του. Με τη σωστή φροντίδα και την κατάλληλη συντήρηση, να είστε σίγουροι ότι θα το απολαμβάνετε για πολλά χρόνια. Προκειμένου να διασφαλίσετε τις μέγιστες δυνατές επιδόσεις και την αποτελεσματική και απροβλημάτιστη χρήση του κινητήρα, σας συνιστούμε να διαβάσετε αυτό το εγχειρίδιο. Το εγχειρίδιο λειτουργίας και συντήρησης περιέχει συγκεκριμένες οδηγίες για τη χρήση και τη συντήρηση του προϊόντος σας. Συνιστούμε τη φύλαξη του εγχειριδίου στον τόπο χρήσης του κινητήρα για άμεση αναφορά σε αυτό κατά τη διάρκεια των ταξιδιών. Σας ευχαριστούμε που αγοράσατε ένα από τα προϊόντα μας. Ελπίζουμε να απολαύσετε τα ταξίδια σας στη θάλασσα! Mercury Marine, Fond du Lac, Wisconsin, U.S.A. Όνομα / θέση: John Pfeifer, Πρόεδρος, Mercury Marine Διαβάστε προσεκτικά ολόκληρο το παρόν εγχειρίδιο ΣΗΜΑΝΤΙΚΟ: Εάν δεν κατανοείτε κάποιο τμήμα αυτού του εγχειριδίου, επικοινωνήστε με τον αντιπρόσωπό σας. Ο αντιπρόσωπος μπορεί να φροντίσει για μια πρακτική επίδειξη των διαδικασιών εκκίνησης και λειτουργίας του κινητήρα. Ειδοποίηση Σε όλη αυτήν την έκδοση και στο συγκρότημα κινητήρα σας, οι επισημάνσεις «Κίνδυνος», «Προειδοποίηση»,! «Προσοχή» και «Ειδοποίηση», συνοδευόμενες από το διεθνές σύμβολο κινδύνου, χρησιμοποιούνται για να επιστήσουν την προσοχή του εγκαταστάτη και του χειριστή σε ειδικές οδηγίες που αφορούν συγκεκριμένες εργασίες ή χειρισμούς, των οποίων η εσφαλμένη ή πλημμελής εκτέλεση ενδέχεται να προκαλέσει κινδύνους. Τηρήστε τις προσεκτικά. Αυτές οι προειδοποιήσεις κινδύνων δεν μπορούν να εξαλείψουν αυτούς καθαυτούς τους κινδύνους που επισημαίνουν. Η αυστηρή τήρηση αυτών των ειδικών οδηγιών κατά την εκτέλεση των εργασιών σε συνδυασμό με τον χειρισμό με βάση τη λογική αποτελούν τα σπουδαιότερα μέτρα πρόληψης ατυχημάτων.! ΠΡΟΕΙΔΟΠΟΙΗΣΗ Δείχνει μια επικίνδυνη κατάσταση που, εάν δεν αποφευχθεί, μπορεί να προκαλέσει σοβαρό τραυματισμό ή το θάνατο.! ΠΡΟΣΟΧΗ Δείχνει μια επικίνδυνη κατάσταση που, εάν δεν αποφευχθεί, μπορεί να προκαλέσει ελαφρές ή σοβαρότερες σωματικές βλάβες. ΕΙΔΟΠΟΙΗΣΗ Δείχνει μια κατάσταση που, εάν δεν αποφευχθεί, μπορεί να προκαλέσει βλάβη του κινητήρα ή σημαντική βλάβη των εξαρτημάτων. ΣΗΜΑΝΤΙΚΟ: Προσδιορίζει πληροφορίες που είναι αναγκαίες για την επιτυχή ολοκλήρωση της εργασίας. ell i

4 ΣΗΜΕΙΩΣΗ: Επισημαίνει πληροφορίες που βοηθούν στην κατανόηση ενός συγκεκριμένου βήματος ή μιας ενέργειας. ΣΗΜΑΝΤΙΚΟ: Ο χειριστής (οδηγός) είναι υπεύθυνος για την σωστή και ασφαλή λειτουργία του σκάφους και του εξοπλισμού του, καθώς και για την ασφάλεια των επιβατών. Συνιστούμε στον χειριστή να διαβάσει το παρόν εγχειρίδιο λειτουργίας και συντήρησης, προκειμένου να κατανοήσει πλήρως τις οδηγίες λειτουργίας του συγκροτήματος κινητήρα, καθώς και όλων των σχετικών εξαρτημάτων, πριν από τη χρήση του σκάφους.! ΠΡΟΕΙΔΟΠΟΙΗΣΗ Τα καυσαέρια αυτού του προϊόντος περιέχουν χημικά, τα οποία στην Πολιτεία της Καλιφόρνια είναι γνωστό ότι προκαλούν καρκίνο, συγγενή προβλήματα υγείας ή άλλες βλάβες στο αναπαραγωγικό σύστημα. Οι αριθμοί σειράς αποτελούν το κλειδί του κατασκευαστή για τον προσδιορισμό των μηχανολογικών στοιχείων του συγκροτήματος κινητήρα Mercury MerCruiser. Κατά την επικοινωνία σας με τη Mercury Marine για το σέρβις, να αναφέρετε πάντοτε τους αριθμούς μοντέλου και σειράς. Οι περιγραφές και τα τεχνικά χαρακτηριστικά που περιλαμβάνονται στο παρόν βρίσκονταν σε ισχύ κατά τον χρόνο της έγκρισης του παρόντος για εκτύπωση. Η Mercury Marine, οι πολιτικές της οποίας βασίζονται στη συνεχή βελτίωση, διατηρεί το δικαίωμα διακοπής της παραγωγής μοντέλων οποιαδήποτε στιγμή και αλλαγής τεχνικών χαρακτηριστικών ή σχεδίων, χωρίς ειδοποίηση και χωρίς να απορρέουν από το γεγονός αυτό υποχρεώσεις γι αυτήν. Μήνυμα εγγύησης Το προϊόν που αγοράσατε, συνοδεύεται από μια περιορισμένη εγγύηση από τη Mercury Marine, οι όροι της οποίας παρατίθενται στο εγχειρίδιο εγγύησης που συνοδεύει το προϊόν. Το εγχειρίδιο εγγύησης περιέχει μια περιγραφή των καλύψεων και των εξαιρέσεων, τη διάρκεια της κάλυψης, πληροφορίες για το βέλτιστο τρόπο εξασφάλισης της κάλυψης της εγγύησης, σημαντικές πληροφορίες αποποίησης ευθύνης και περιορισμών αποζημιώσεωνκαι άλλες σχετικές πληροφορίες. Παρακαλούμε να διαβάσετε αυτές τις σημαντικές πληροφορίες. Πληροφορίες για πνευματικά δικαιώματα και εμπορικά σήματα MERCURY MARINE. Με την επιφύλαξη παντός δικαιώματος. Απαγορεύεται η αναπαραγωγή μέρους ή του συνόλου χωρίς άδεια. Τα Alpha, Axius, Bravo One, Bravo Two, Bravo Three, Κύκλος M με το λογότυπο με τα κύματα, K-planes, Mariner, MerCathode, MerCruiser, Mercury, Mercury με το λογότυπο με τα κύματα, Mercury Marine, Mercury Precision Parts, Mercury Propellers, Mercury Racing, MotorGuide, OptiMax, Quicksilver, SeaCore, Skyhook, SmartCraft, Sport-Jet, Verado, VesselView, Zero Effort, Zeus, #1 On the Water και We're Driven to Win είναι σήματα κατατεθέντα της Brunswick Corporation. Η επωνυμία Pro XS είναι σήμα κατατεθέν της Brunswick Corporation. Το Mercury Product Protection είναι καταχωρημένο σήμα υπηρεσιών της Brunswick Corporation. Στοιχεία αναγνώρισης Καταγράψτε τις εξής ισχύουσες πληροφορίες: ii ell

5 Εξωλέμβια Μοντέλο κινητήρα και ιπποδύναμη Αριθμός σειράς κινητήρα Σχέση μετάδοσης Αριθμός προπέλας Βήμα Διάμετρος Αριθμός αναγνώρισης κύτους (HIN) Ημερομηνία αγοράς Κατασκευαστής σκάφους Μοντέλο σκάφους Μήκος Αριθμός πιστοποίησης εκπομπής καυσαερίων (μόνο για την Ευρώπη) ell iii

6 ell iv

7 Γενικές πληροφορίες Ευθύνες χειριστή του σκάφους... 1 Πριν τη λειτουργία της εξωλέμβιας... 1 Ιπποδύναμη του σκάφους... 1 Λειτουργία σε σκάφος υψηλής ταχύτητας και υψηλών επιδόσεων (Hi Performance)... 2 Μοντέλα εξωλέμβιας με τηλεχειριστήριο... 2 Ειδοποίηση σχετικά με τον τηλεχειριζόμενο μηχανισμό πηδαλιουχίας... 3 Διακόπτης σβησίματος με αναδέτη... 3 Προστασία των ατόμων που βρίσκονται στο νερό... 5 Μήνυμα για την ασφάλεια των επιβατών Ποντόνια (σκάφη με επίπεδο πυθμένα) και σκάφη με κατάστρωμα (deck boats)... 6 Αναπηδήσεις σε κύματα και απόνερα... 7 Πρόσκρουση σε αντικείμενα κάτω από το νερό... 8 Οδηγίες ασφαλείας για εξωλέμβιες με λαγουδέρα... 9 Εκπομπές καυσαερίων... 9 Επιλογή παρελκομένων για την εξωλέμβιά σας Συστάσεις για την ασφαλή χρήση του σκάφους Καταγραφή αριθμού σειράς Προδιαγραφές 60 HP Αναγνώριση εξαρτημάτων Μεταφορά Ρυμούλκηση σκάφους / εξωλέμβιας με τρέιλερ Καύσιμο και λάδι Απαιτήσεις καυσίμου Συστάσεις όσον αφορά στο λάδι Μίγμα βενζίνης/λαδιού για το στρώσιμο νέου κινητήρα Πλήρωση του συστήματος ψεκασμού λαδιού Πλήρωση απομακρυσμένης δεξαμενής λαδιού (αν υπάρχει) Πλήρωση ρεζερβουάρ Χαρακτηριστικά και χειριστήρια Λειτουργίες τηλεχειριστηρίου Προειδοποιητικό σύστημα Περιοριστής υπερβολικών στροφών κινητήρα Ηλεκτρικό σύστημα ρύθμισης ανύψωσης/κλίσης (power trim & tilt) (αν υπάρχει) Σύστημα χειροκίνητης κλίσης Ρύθμισης της τριβής της λαβής γκαζιού Μοντέλα με λαγουδέρα Ρύθμιση της τριβής διεύθυνσης Μοντέλα με λαγουδέρα Ρύθμιση αντιτίμονου ell v

8 Λειτουργία Σημαντική καθημερινή επιθεώρηση πριν από κάθε χρήση Λίστα ελέγχου πριν από την εκκίνηση Λειτουργία σε θερμοκρασία κάτω από 0 C Λειτουργία σε αλμυρό ή ρυπασμένο νερό Συνέπειες του υψόμετρου και του καιρού στην απόδοση Λειτουργία σε μεγάλα υψόμετρα Διαδικασία στρωσίματος κινητήρα Εκκίνηση του κινητήρα Αλλαγή ταχυτήτων Σβήσιμο του κινητήρα...38 Εκκίνηση σε έκτακτη ανάγκη Συντήρηση Φροντίδα της εξωλέμβιας Κανονισμοί EPA Εκπομπές EPA Πρόγραμμα επιθεώρησης και συντήρησης Ξέπλυμα του συστήματος ψύξης Αφαίρεση και τοποθέτηση άνω καλύμματος Επιθεώρηση της μπαταρίας Σύστημα καυσίμου Υλικό στερέωσης ράβδου σύνδεσης τιμονιού Αντικατάσταση της ασφάλειας Ανόδιο ελέγχου διάβρωσης Αντικατάσταση προπέλας Στάνταρ κιβώτιο ταχυτήτων Αντικατάσταση προπέλας Κιβώτιο ταχυτήτων Command Thrust Επιθεώρηση και αντικατάσταση των μπουζί Σημεία λίπανσης Έλεγχος του υγρού του ηλεκτρικού συστήματος ρύθμισης ανύψωσης (power trim) Λίπανση κιβωτίου ταχυτήτων Βυθισμένη εξωλέμβια Αποθήκευση Προετοιμασία για αποθήκευση Προστασία των εξωτερικών μερών της εξωλέμβιας Προστασία των εσωτερικών μερών του κινητήρα Κιβώτιο ταχυτήτων Τοποθέτηση της εξωλέμβιας για αποθήκευση Αποθήκευση μπαταρίας Αντιμετώπιση προβλημάτων Η μίζα δεν γυρίζει τον κινητήρα (μοντέλα με ηλεκτρική εκκίνηση) Ο κινητήρας δεν παίρνει εμπρός Προβληματική λειτουργία του κινητήρα Απώλεια απόδοσης Η μπαταρία ξεφορτίζεται vi ell

9 Παροχή τεχνικής βοήθειας στους ιδιοκτήτες Σέρβις στην περιοχή σας Εξυπηρέτηση εκτός της περιοχής σας Πληροφορίες για ανταλλακτικά και παρελκόμενα Παροχή τεχνικής βοήθειας Παραγγελία έντυπου υλικού Εγκατάσταση Εξαρτήματα στερέωσης κινητήρα επικυρωμένα από την Mercury Marine Παρελκόμενα τοποθετημένα στο μπρακέτο σύσφιξης καθρέφτη Στερέωση της εξωλέμβιας στον καθρέφτη Τοποθέτηση της εξωλέμβιας Επιλογή προπέλας Ημερολόγιο συντήρησης Ημερολόγιο συντήρησης ell vii

10 ell viii

11 Ευθύνες χειριστή του σκάφους Ο χειριστής (οδηγός) είναι υπεύθυνος για την σωστή και ασφαλή λειτουργία του σκάφους και την ασφάλεια των επιβατών και του κοινού. Συνιστάται θερμά σε κάθε χειριστή να διαβάσει και να κατανοήσει πλήρως το παρόν εγχειρίδιο πριν τη λειτουργία της εξωλέμβιας. Βεβαιωθείτε ότι στο σκάφος υπάρχει τουλάχιστον ένα ακόμη άτομο που έχει λάβει οδηγίες όσον αφορά στις βασικές αρχές που διέπουν την εκκίνηση και τη λειτουργία της εξωλέμβιας, καθώς και τον χειρισμό του σκάφους, σε περίπτωση που ο οδηγός αδυνατεί να οδηγήσει το σκάφος. Πριν τη λειτουργία της εξωλέμβιας Διαβάστε προσεκτικά το παρόν εγχειρίδιο. Μάθετε το σωστό τρόπο λειτουργίας της εξωλέμβιας. Εάν έχετε οποιεσδήποτε απορίες, επικοινωνήστε με τον αντιπρόσωπό σας. Η πρακτική εφαρμογή των πληροφοριών που αφορούν στην ασφάλεια και τη λειτουργία σε συνδυασμό με τη χρήση της κοινής λογικής, βοηθά στην αποφυγή πρόκλησης προσωπικού τραυματισμού και ζημιάς στο προϊόν. Στο παρόν εγχειρίδιο καθώς και στις ετικέτες ασφαλείας, οι οποίες είναι τοποθετημένες στην εξωλέμβια, χρησιμοποιούνται οι παρακάτω προειδοποιήσεις ασφαλείας προκειμένου να επιστήσουν την προσοχή σας στις ειδικές οδηγίες ασφαλείας που πρέπει να τηρείτε.! ΚΙΝΔΥΝΟΣ Δείχνει μια επικίνδυνη κατάσταση που, εάν δεν αποφευχθεί, θα προκαλέσει σοβαρό τραυματισμό ή το θάνατο.! ΠΡΟΕΙΔΟΠΟΙΗΣΗ Δείχνει μια επικίνδυνη κατάσταση που, εάν δεν αποφευχθεί, μπορεί να προκαλέσει σοβαρό τραυματισμό ή το θάνατο.! ΠΡΟΣΟΧΗ Δείχνει μια επικίνδυνη κατάσταση που, εάν δεν αποφευχθεί, μπορεί να προκαλέσει ελαφρό ή σοβαρότερο τραυματισμό. ΕΙΔΟΠΟΙΗΣΗ Δείχνει μια κατάσταση που, εάν δεν αποφευχθεί, μπορεί να προκαλέσει βλάβη του κινητήρα ή σημαντική βλάβη των εξαρτημάτων. Ιπποδύναμη του σκάφους ΓΕΝΙΚΈΣ ΠΛΗΡΟΦΟΡΊΕΣ! ΠΡΟΕΙΔΟΠΟΙΗΣΗ Αν υπερβείτε τη μέγιστη ονομαστική ιπποδύναμη του σκάφους μπορεί να προκληθεί σοβαρός τραυματισμός ή ο θάνατος. Η τοποθέτηση εξωλέμβιας με υπερβολικά μεγάλη ιπποδύναμη μπορεί έχει ως αποτέλεσμα να επηρεαστεί ο έλεγχος του σκάφους και τα χαρακτηριστικά επίπλευσης ή να σπάσει ο καθρέφτης. Μην τοποθετείτε κινητήρα που υπερβαίνει τη μέγιστη ονομαστική ισχύ του σκάφους σας. ell 1

12 ΓΕΝΙΚΈΣ ΠΛΗΡΟΦΟΡΊΕΣ Μην τοποθετείτε στο σκάφος σας εξωλέμβια με υπερβολικά μεγάλη ισχύ ούτε να το υπερφορτώνετε. Τα περισσότερα σκάφη φέρουν την απαιτούμενη πινακίδα χωρητικότητας που δείχνει τη μέγιστη αποδεκτή ισχύ και φορτίο όπως αυτά καθορίζονται από τον κατασκευαστή σύμφωνα με συγκεκριμένες ομοσπονδιακές (Η.Π.Α.) κατευθυντήριες οδηγίες. Αν έχετε αμφιβολίες, επικοινωνήστε με τον αντιπρόσωπο ή τον κατασκευαστή του σκάφους. U.S. COAST GUARD CAP ACITY MAXIMUM HORSEPOWER XXX MAXIMUM PERSON CAPACITY (POUNDS) MAXIMUM WEIGHT CAPACITY XXX XXX Λειτουργία σε σκάφος υψηλής ταχύτητας και υψηλών επιδόσεων (Hi- Performance) Αν η εξωλέμβιά σας πρόκειται να χρησιμοποιηθεί σε σκάφος υψηλής ταχύτητας ή υψηλών επιδόσεων με το οποίο δεν είστε εξοικειωμένοι, συνιστούμε να μην λειτουργείτε ποτέ ένα τέτοιο σκάφος σε υψηλή ταχύτητα αν πρώτα δεν εξοικειωθείτε με αυτό. Γι' αυτό το λόγο, ζητήστε από τον αντιπρόσωπο ή κάποιο χειριστή ειδικευμένο στο συνδυασμό σκάφους/εξωλέμβιας που διαθέτετε να σας κάνει μια βόλτα επίδειξης στο χειρισμό αυτού του σκάφους. Για πρόσθετες πληροφορίες, ζητήστε ένα αντίγραφο του φυλλαδίουλειτουργία σκάφους Hi-Performanceαπό τον αντιπρόσωπο, το διανομέα ή τη Mercury Marine. Μοντέλα εξωλέμβιας με τηλεχειριστήριο Το τηλεχειριστήριο που είναι συνδεδεμένο με την εξωλέμβιά σας πρέπει να διαθέτει μηχανισμό προστασίας που διασφαλίζει ότι η εκκίνηση γίνεται μόνο όταν έχετε επιλέξει νεκρό. Με τον τρόπο αυτό ο κινητήρας δεν μπορεί να πάρει εμπρός όταν ο μοχλός αλλαγής ταχυτήτων έχει ενεργοποιηθεί σε οποιαδήποτε θέση διαφορετική από το νεκρό.! ΠΡΟΕΙΔΟΠΟΙΗΣΗ Η εκκίνηση του κινητήρα με ταχύτητα μπορεί να προκαλέσει σοβαρό τραυματισμό ή θάνατο. Μη χρησιμοποιείτε ποτέ κάποιο σκάφος που δεν διαθέτει προστατευτική διάταξη για εκκίνηση μόνο σε νεκρά. N ell

13 ΓΕΝΙΚΈΣ ΠΛΗΡΟΦΟΡΊΕΣ Ειδοποίηση σχετικά με τον τηλεχειριζόμενο μηχανισμό πηδαλιουχίας! ΠΡΟΕΙΔΟΠΟΙΗΣΗ Η αποσύμπλεξη της ράβδου σύνδεσης τιμονιού μπορεί να προκαλέσει πλήρη, ξαφνική, απότομη στροφή του σκάφους. Αυτή η δυνητικά βίαιη ενέργεια μπορεί να προκαλέσει την εκτίναξη των επιβατών εκτός του σκάφους, πράγμα που μπορεί να επιφέρει σοβαρό τραυματισμό ή το θάνατο. Η ράβδος σύνδεσης τιμονιού που συνδέει τo καλώδιο τιμονιού με τον κινητήρα πρέπει να στερεώνεται με αυτοασφαλιζόμενα παξιμάδια. Τα αυτοασφαλιζόμενα παξιμάδια δεν πρέπει ποτέ να αντικαθίστανται με κοινά παξιμάδια (μη αυτοασφαλιζόμενα) διότι αυτά μπορεί να χαλαρώσουν και να πέσουν λόγω των κραδασμών με αποτέλεσμα την αποσύμπλεξη της ράβδου σύνδεσης τιμονιού. a - Aυτοασφαλιζόμενα παξιμάδια a 3168 Διακόπτης σβησίματος με αναδέτη Ο σκοπός του διακόπτη σβησίματος με αναδέτη είναι το σβήσιμο του κινητήρα όταν ο χειριστής μετακινηθεί υπερβολικά μακριά από τη θέση χειριστή (όπως σε περίπτωση ακούσιας εκτίναξης από τη θέση χειριστή) και δεν μπορεί να ενεργοποιήσει το διακόπτη. Διακόπτη σβησίματος με αναδέτη διαθέτουν οι εξωλέμβιες με λαγουδέρα και ορισμένες εξωλέμβιες με τηλεχειριστήριο. Ο διακόπτης σβησίματος με αναδέτη μπορεί να τοποθετηθεί ως παρελκόμενο - συνήθως στο ταμπλό ή στην πλευρά που βρίσκεται δίπλα στη θέση χειριστή. Ένα αυτοκόλλητο δίπλα στο διακόπτη σβησίματος του αναδέτη αποτελεί οπτική υπενθύμιση προς το χειριστή, να συνδέσει τον αναδέτη του με την προσωπική του διασωστική συσκευή (PFD) ή στον καρπό του. ell 3

14 ΓΕΝΙΚΈΣ ΠΛΗΡΟΦΟΡΊΕΣ Το κορδόνι του αναδέτη έχει μήκος συνήθως cm (4 5 feet) όταν τεντωθεί. Η μια άκρη του είναι φτιαγμένη έτσι ώστε να εισέρχεται στο διακόπτη και η άλλη έχει ένα κλιπ ασφάλισης που προσαρτάται στο PFD ή τον καρπό του χειριστή. Ο αναδέτης είναι περιελιγμένος ώστε να έχει όσο το δυνατόν μικρότερο μήκος σε συνθήκες ηρεμίας προκειμένου να ελαχιστοποιηθεί η πιθανότητα εμπλοκής του με τα γύρω αντικείμενα. Το μήκος του αναδέτη, όταν είναι τεντωμένος, είναι τέτοιο ώστε να ελαχιστοποιηθεί η πιθανότητα ακούσιας ενεργοποίησης εάν ο χειριστής επιλέξει να κινηθεί γύρω από την περιοχή που βρίσκεται κοντά στην κανονική θέση χειριστή. Αν θέλετε να έχετε κοντύτερο αναδέτη, τυλίξτε τον αναδέτη γύρω από τον καρπό ή το πόδι του χειριστή ή κάντε ένα κόμπο στο κορδόνι. ATTACH LANYARD b RUN OFF a c a - b - c - Κλιπ κορδονιού αναδέτη Αυτοκόλλητο αναδέτη Διακόπτης σβησίματος με αναδέτη Διαβάστε τις παρακάτω πληροφορίες ασφαλείας πριν αρχίσετε τη λειτουργία. Σημαντικές πληροφορίες ασφαλείας: Ο σκοπός του διακόπτη σβησίματος με αναδέτη είναι το σβήσιμο του κινητήρα όταν ο χειριστής μετακινηθεί υπερβολικά μακριά από τη θέση χειριστή και δεν μπορεί να ενεργοποιήσει το διακόπτη. Αυτό μπορεί να συμβεί εάν ο χειριστής πέσει κατά λάθος στο νερό ή μετακινηθεί εντός του σκάφους σε αρκετή απόσταση από τη θέση χειριστή. H πτώση εκτός του σκάφους και οι ακούσιες εκτινάξεις είναι συνηθέστερες σε συγκεκριμένους τύπους σκαφών όπως τα φουσκωτά με χαμηλά πλαϊνά, οι βάρκες, τα σκάφη υψηλών επιδόσεων και τα ελαφριά αλιευτικά σκάφη με χειροκίνητη λαγουδέρα που απαιτούν προσεκτικό χειρισμό. H πτώση εκτός του σκάφους και η ακούσια εκτίναξη είναι επίσης πιθανόν να συμβούν ως αποτέλεσμα κακών πρακτικών λειτουργίας όπως το να κάθεστε στο πίσω μέρος του καθίσματος ή της κουπαστής σε ταχύτητες πλαναρίσματος, το να στέκεστε όρθιοι σε ταχύτητες πλαναρίσματος, το να κάθεστε στο υπερυψωμένο κατάστρωμα αλιευτικών σκαφών, η λειτουργία σε ταχύτητες πλαναρίσματος σε ρηχά ή γεμάτα εμπόδια νερά, το μη σταθερό πιάσιμο του τιμονιού ή της λαγουδέρας που "τραβάει" προς τη μια κατεύθυνση, η κατανάλωση αλκοόλ ή ναρκωτικών ή η απόπειρα χειρισμών διεύθυνσης του σκάφους σε υψηλές ταχύτητες. Παρόλο που η ενεργοποίηση του διακόπτη σβησίματος με αναδέτη έχει ως αποτέλεσμα το άμεσο σβήσιμο του κινητήρα, το σκάφος συνεχίζει να κινείται με σβηστό τον κινητήρα για αρκετή απόσταση ανάλογα με την ταχύτητα και τις μοίρες της στροφής κατά το σβήσιμο του κινητήρα. Ωστόσο, το σκάφος δεν θα ολοκληρώσει έναν πλήρη κύκλο. Ενώ το σκάφος συνεχίζει να κινείται με σβηστό τον κινητήρα, υπάρχει το ενδεχόμενο να προκληθεί τραυματισμός σε οποιοδήποτε άτομο βρεθεί στην τροχιά του σκάφους. Ο τραυματισμός αυτός μπορεί να είναι το ίδιο σοβαρός με τον τραυματισμό που θα προκαλούσε το σκάφος αν κινείτο με κανονική ισχύ. Συνιστούμε θερμά να παράσχετε οδηγίες στους άλλους επιβάτες του σκάφους σχετικά με τις κανονικές διαδικασίες εκκίνησης και λειτουργίας για την περίπτωση που χρειαστεί να λειτουργήσουν τον κινητήρα σε έκτακτη ανάγκη (εάν ο χειριστής εκτιναχθεί ακουσίως από τη θέση του). 4 ell

15 ΓΕΝΙΚΈΣ ΠΛΗΡΟΦΟΡΊΕΣ! ΠΡΟΕΙΔΟΠΟΙΗΣΗ Αν ο χειριστής πέσει έξω από το σκάφος, σβήστε αμέσως τον κινητήρα για να μειώσετε το ενδεχόμενο σοβαρού τραυματισμού ή και θανάτου λόγω κτυπήματος από το σκάφος. Συνδέετε πάντα σωστά το χειριστή με το διακόπτη σβησίματος χρησιμοποιώντας έναν αναδέτη.! ΠΡΟΕΙΔΟΠΟΙΗΣΗ Αποφύγετε σοβαρό τραυματισμό ή το θάνατο λόγω των δυνάμεων επιβράδυνσης που προκαλούνται λόγω τυχαίας ή ακούσιας ενεργοποίησης του διακόπτη σβησίματος. Ο χειριστής του σκάφους δεν πρέπει να φεύγει ποτέ από το σταθμό χειριστή αν δεν έχει πρώτα αποσυνδέσει το διακόπτη σβησίματος με αναδέτη από το χειριστή. Η τυχαία ή ακούσια ενεργοποίηση του διακόπτη κατά τη διάρκεια της κανονικής λειτουργίας είναι επίσης ένα ενδεχόμενο που μπορεί να συμβεί. Αυτό μπορεί να προκαλέσει οποιαδήποτε, ή όλες, από τις παρακάτω πιθανές επικίνδυνες καταστάσεις: Οι επιβάτες μπορεί να εκτιναχθούν προς τα εμπρός, λόγω απροσδόκητης απώλειας εμπρόσθιας κίνησης. Αυτό αφορά ιδιαίτερα στους επιβάτες που βρίσκονται στο μπροστινό μέρος του σκάφους, καθώς μπορεί να εκτιναχθούν πάνω από την πλώρη και να κτυπήσουν πιθανώς στο κιβώτιο ταχυτήτων ή στην προπέλα. Απώλεια ισχύος και κατευθυντικού ελέγχου σε τρικυμιώδη θάλασσα, ισχυρά ρεύματα ή ισχυρούς ανέμους. Απώλεια ελέγχου κατά το δέσιμο στην προβλήτα. ΔΙΑΤΗΡΉΣΤΕ ΤΟ ΔΙΑΚΌΠΤΗ ΣΒΗΣΊΜΑΤΟΣ ΜΕ ΑΝΑΔΈΤΗ ΚΑΙ ΤΟ ΚΟΡΔΌΝΙ ΑΝΑΔΈΤΗ ΣΕ ΚΑΛΉ ΚΑΤΆΣΤΑΣΗ ΛΕΙΤΟΥΡΓΊΑΣ Πριν από κάθε χρήση, βεβαιωθείτε ότι ο διακόπτης σβησίματος με αναδέτη λειτουργεί κανονικά Βάλτε εμπρός τον κινητήρα και σβήστε τον τραβώντας το κορδόνι του αναδέτη. Εάν ο κινητήρας δεν σβήσει, επισκευάστε το διακόπτη προτού χρησιμοποιήσετε το σκάφος. Πριν από κάθε χρήση, επιθεωρήστε οπτικά το κορδόνι του αναδέτη για να επαληθεύσετε την καλή κατάσταση λειτουργίας του και να βεβαιωθείτε ότι δεν υπάρχουν σπασίματα, κοψίματα ή φθορά στο κορδόνι. Βεβαιωθείτε ότι τα κλιπ στο άκρο του κορδονιού είναι σε καλή κατάσταση. Αντικαταστήστε τα τυχόν κατεστραμμένα ή φθαρμένα κορδόνια αναδέτη. Προστασία των ατόμων που βρίσκονται στο νερό ΌΤΑΝ ΤΟ ΣΚΆΦΟΣ ΚΙΝΕΊΤΑΙ ΜΕ ΤΑΧΎΤΗΤΑ ΚΡΟΥΑΖΙΈΡΑΣ Είναι πολύ δύσκολο για το άτομο που είναι όρθιο ή επιπλέει στο νερό να αντιδράσει γρήγορα και να αποφύγει το σκάφος που κινείται προς την κατεύθυνση του, ακόμη και με μικρή ταχύτητα Μειώνετε πάντα την ταχύτητά σας και να προσέχετε ιδιαίτερα κάθε φορά που το σκάφος σας βρίσκεται σε περιοχή όπου μπορεί να υπάρχουν άνθρωποι στο νερό. Κάθε φορά που το σκάφος κινείται και ο μοχλός ταχυτήτων της εξωλέμβιας είναι στο νεκρό, το νερό ασκεί επαρκή δύναμη στην προπέλα ώστε αυτή να περιστρέφεται. Αυτή η περιστροφή της προπέλας στο νεκρό μπορεί να προκαλέσει σοβαρό τραυματισμό. ell 5

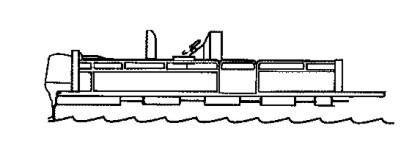

16 ΌΤΑΝ ΤΟ ΣΚΆΦΟΣ ΕΊΝΑΙ ΑΚΊΝΗΤΟ ΓΕΝΙΚΈΣ ΠΛΗΡΟΦΟΡΊΕΣ! ΠΡΟΕΙΔΟΠΟΙΗΣΗ Η περιστρεφόμενη προπέλα, το κινούμενο σκάφος ή οποιοσδήποτε συμπαγής μηχανισμός που είναι συνδεδεμένος με το σκάφος μπορεί να προκαλέσει σοβαρό τραυματισμό ή το θάνατο σε κολυμβητές. Να σβήνετε αμέσως τον κινητήρα, οποιαδήποτε στιγμή βρίσκεται κάποιος στο νερό κοντά στο σκάφος σας. Βάλτε το μοχλό ταχυτήτων της εξωλέμβιας στο νεκρό και σβήστε τον κινητήρα πριν επιτρέψετε σε άτομα να κολυμπήσουν ή να είναι στο νερό κοντά στο σκάφος σας. Μήνυμα για την ασφάλεια των επιβατών - Ποντόνια (σκάφη με επίπεδο πυθμένα) και σκάφη με κατάστρωμα (deck boats) Κάθε φορά που το σκάφος κινείται, παρατηρήστε τη θέση όλων των επιβατών. Μην αφήνετε κανέναν επιβάτη να στέκεται όρθιος ούτε να χρησιμοποιεί καθίσματα διαφορετικά από αυτά που προβλέπονται για πλεύση με ταχύτητα μεγαλύτερη από το ρελαντί. Μια ξαφνική μείωση της ταχύτητας του σκάφους, όπως η βύθιση σε μεγάλο κύμα ή απόνερα, η ξαφνική μείωση του γκαζιού ή η απότομη αλλαγή της κατεύθυνσης του σκάφους, μπορεί να προκαλέσει την εκτίναξη των επιβατών από το μπροστινό τμήμα του σκάφους. Η πτώση από το μπροστινό τμήμα του σκάφους μεταξύ των δύο γεφυρών θα έχει ως αποτέλεσμα ο επιβάτης να κτυπηθεί από την εξωλέμβια. ΣΚΆΦΗ ΜΕ ΑΝΟΙΚΤΌ ΜΠΡΟΣΤΙΝΌ ΚΑΤΆΣΤΡΩΜΑ Δεν πρέπει ποτέ να βρίσκεται κανείς στο κατάστρωμα μπροστά από το κιγκλίδωμα ενώ το σκάφος κινείται. Φροντίστε όλοι οι επιβάτες να βρίσκονται πίσω από το μπροστινό κιγκλίδωμα ή τον περιφραγμένο χώρο. Τα άτομα που βρίσκονται στο μπροστινό κατάστρωμα μπορεί εύκολα να πέσουν από το σκάφος ενώ τα άτομα που κουνούν τα πόδια τους έξω από το μπροστινό άκρο μπορεί να κτυπηθούν από κύμα και να παρασυρθούν στο νερό ! ΠΡΟΕΙΔΟΠΟΙΗΣΗ Αν κάθεστε ή στέκεστε σε περιοχή του σκάφους που δεν είναι σχεδιασμένη για επιβάτες σε στροφές πάνω από το ρελαντί, μπορεί να προκληθεί σοβαρός τραυματισμός ή ο θάνατος. Μην πλησιάζετε στο μπροστινό άκρο ποντονιού ή υπερυψωμένης πλατφόρμας και παραμείνετε καθισμένοι ενώ το σκάφος κινείται. ΣΚΆΦΗ ΜΕ ΜΠΡΟΣΤΙΝΆ ΑΝΥΨΩΜΈΝΑ ΚΑΘΊΣΜΑΤΑ ΨΑΡΈΜΑΤΟΣ Τα ανυψωμένα καθίσματα ψαρέματος δεν προορίζονται για χρήση όταν το σκάφος κινείται με ταχύτητα μεγαλύτερη από το ρελαντί ή την ταχύτητα αργής πλεύσης. Καθίστε μόνο στα καθίσματα που προβλέπονται για κίνηση του σκάφους σε υψηλότερες ταχύτητες. 6 ell

17 ΓΕΝΙΚΈΣ ΠΛΗΡΟΦΟΡΊΕΣ Οποιαδήποτε απροσδόκητη, ξαφνική μείωση της ταχύτητας του σκάφους μπορεί να προκαλέσει την πτώση του ανυψωμένου επιβάτη από το μπροστινό τμήμα του σκάφους Αναπηδήσεις σε κύματα και απόνερα Η λειτουργία των σκαφών αναψυχής σε κύματα και απόνερα αποτελεί ένα φυσικό μέρος της χρήσης του σκάφους. Ωστόσο, όταν η δραστηριότητα αυτή γίνεται με ταχύτητα τέτοια ώστε το κύτος του σκάφους να σηκώνεται μερικώς ή εντελώς έξω από το νερό, προκύπτουν ορισμένοι κίνδυνοι, ιδιαίτερα όταν το σκάφος εισέρχεται στο νερό Το πρωταρχικό ζήτημα που πρέπει να προσεχθεί είναι η αλλαγή της κατεύθυνσης του σκάφους ενόσω αυτό αναπηδά. Στην περίπτωση αυτή, η επάνοδος του σκάφους στο νερό μπορεί να προκαλέσει την βίαιη αλλαγή της πορείας του σκάφους προς άλλη κατεύθυνση. Μια τέτοια απότομη αλλαγή κατεύθυνσης μπορεί να προκαλέσει το πέταγμα των επιβατών από τα καθίσματά τους ή το σκάφος.! ΠΡΟΕΙΔΟΠΟΙΗΣΗ Η αναπήδηση σε κύμα ή απόνερα μπορεί να προκαλέσει σοβαρό τραυματισμό ή το θάνατο λόγω εκτίναξης κάποιου επιβαίνοντος εντός ή εκτός του σκάφους. Αποφύγετε τις αναπηδήσεις σε κύματα ή απόνερα όποτε αυτό είναι δυνατό. Η ανύψωση του σκάφους στον αέρα όταν αυτό συναντά κύμα ή απόνερα ενέχει επίσης έναν λιγότερο συνήθη κίνδυνο. Εάν η πλώρη του σκάφους γείρει αρκετά προς τα κάτω ενόσω αυτό βρίσκεται στον αέρα, η πλώρη μπορεί κατά την επαφή του σκάφους με το νερό να διαπεράσει την επιφάνεια του νερού και να βυθιστεί κάτω από αυτό για μια στιγμή. Η ενέργεια αυτή έχει ως αποτέλεσμα το σχεδόν ταυτόχρονο σταμάτημα του σκάφους και την ενδεχόμενη εκτίναξη των επιβατών προς τα εμπρός. Το σκάφος μπορεί επίσης να γυρίσει απότομα στη μια πλευρά. ell 7

18 ΓΕΝΙΚΈΣ ΠΛΗΡΟΦΟΡΊΕΣ Πρόσκρουση σε αντικείμενα κάτω από το νερό Όταν οδηγείτε ένα σκάφος σε ρηχά νερά ή σε περιοχές όπου πιστεύετε ότι μπορεί να υπάρχουν εμπόδια, στα οποία ενδέχεται να προσκρούσει η εξωλέμβια ή το κάτω μέρος του σκάφους, μειώστε την ταχύτητα και προχωρήστε με προσοχή. Το πιο σημαντικό πράγμα που μπορείτε να κάνετε για να μειώσετε τη σοβαρότητα των ενδεχόμενων τραυματισμών ή ζημιών από πρόσκρουση σε επιπλέον ή βυθισμένο αντικείμενο είναι να ελέγχετε την ταχύτητα του σκάφους. Κάτω από αυτές τις συνθήκες, η ταχύτητα του σκάφους πρέπει να διατηρείται στο ελάχιστο απαραίτητο για το πλανάρισμα, δηλαδή24 έως 40 χλμ./ώρα (15 ως 25 mph) Η πρόσκρουση σε ένα επιπλέον ή βυθισμένο αντικείμενο μπορεί να οδηγήσει σε πολλές διαφορετικές καταστάσεις. Μερικές από αυτές τις καταστάσεις μπορεί να έχουν τα ακόλουθα αποτελέσματα: Ένα τμήμα της εξωλέμβιας ή και ολόκληρη η εξωλέμβια μπορεί να απελευθερωθεί και να πέσει μέσα στο σκάφος. Το σκάφος μπορεί να αλλάξει ξαφνικά κατεύθυνση. Μια τέτοια ξαφνική αλλαγή της κατεύθυνσης πορείας μπορεί να κάνει τους επιβαίνοντες να πεταχτούν από τις θέσεις τους ή και έξω από το σκάφος. Απότομη μείωση της ταχύτητας. Αυτό θα κάνει τους επιβαίνοντες να πεταχτούν προς τα εμπρός, ή και έξω από το σκάφος. Ζημιές από το χτύπημα στην εξωλέμβια ή/και στο σκάφος. Θυμηθείτε ότι το σημαντικότερο πράγμα που μπορείτε να κάνετε για να μειώσετε τη σοβαρότητα των ενδεχόμενων τραυματισμών ή ζημιών από πρόσκρουση σε επιπλέον ή βυθισμένο αντικείμενο, είναι να ελέγχετε την ταχύτητα του σκάφους. Διατηρείτε το σκάφος στην ελάχιστη ταχύτητα πλαναρίσματος όταν οδηγείτε σε νερά που είναι γνωστό ότι έχουν εμπόδια κάτω από την επιφάνειά τους. Εάν χτυπήσετε ένα βυθισμένο αντικείμενο, σταματήστε τον κινητήρα όσο το δυνατόν γρηγορότερα και ελέγξτε μήπως υπάρχουν εξαρτήματα που έχουν σπάσει ή έχουν φύγει από τη θέση τους. Εάν υπάρχει πραγματική ή πιθανή ζημιά, η εξωλέμβια πρέπει α μεταφερθεί σε ένα εξουσιοδοτημένο κατάστημα για λεπτομερή έλεγχο και για τις αναγκαίες επισκευές. Θα πρέπει επίσης να ελεγχθεί και το σκάφος για τυχόν ραγίσματα στη γάστρα ή στον καθρέφτη, καθώς και για διαρροές. Η συνέχιση της λειτουργίας μιας εξωλέμβιας που έχει υποστεί ζημιά μπορεί να προκαλέσει πρόσθετη ζημιά σε άλλα τμήματά της ή να επηρεάσει αρνητικά τον έλεγχο του σκάφους. Εάν η συνέχιση της λειτουργίας είναι απαραίτητη, προχωρήστε με πολύ μικρή ταχύτητα.! ΠΡΟΕΙΔΟΠΟΙΗΣΗ Η χρήση σκάφους ή κινητήρα, ενώ αυτός έχει υποστεί ζημιά από πρόσκρουση, μπορεί να προκαλέσει σοβαρό τραυματισμό ή το θάνατο, ή ζημιά στο προϊόν. Αν υπάρξει οποιουδήποτε είδους πρόσκρουση του σκάφους, ζητήστε από τον εξουσιοδοτημένο αντιπρόσωπο της Mercury Marine να επιθεωρήσει το σκάφος και το συγκρότημα κινητήρα και να εκτελέσει επισκευές. 8 ell

19 Οδηγίες ασφαλείας για εξωλέμβιες με λαγουδέρα Όταν το σκάφος κινείται, δεν θα πρέπει να υπάρχουν άτομα ή φορτία στο χώρο ακριβώς μπροστά από την εξωλέμβια. Εάν χτυπηθεί ένα εμπόδιο κάτω από το νερό, η εξωλέμβια θα πάρει κλίση προς τα επάνω και μπορεί να τραυματίσει σοβαρά οποιονδήποτε βρίσκεται στο χώρο αυτό. ΜΟΝΤΈΛΑ ΜΕ ΒΊΔΕΣ ΣΎΣΦΙΞΗΣ: Μερικές εξωλέμβιες παραδίδονται με βίδες σύσφιξης του μπρακέτου καθρέφτη. Η χρήση των βιδών σύσφιξης του μπρακέτου και μόνο δεν επαρκεί για την ορθή και ασφαλή στερέωση της εξωλέμβιας στον καθρέφτη. Για την ορθή εγκατάσταση της εξωλέμβιας απαιτείται το βίδωμα του κινητήρα στο σκάφος με μπουλόνια μέσω του καθρέφτη. Ανατρέξτε στην ενότηταεγκατάσταση - Εγκατάσταση της εξωλέμβιας για λεπτομερέστερες πληροφορίες σχετικά με την εγκατάσταση.! ΠΡΟΕΙΔΟΠΟΙΗΣΗ Αν δεν την στερεώσετε σωστά, η εξωλέμβια μπορεί να φύγει από τον καθρέφτη του σκάφους και να προκαλέσει σοβαρό τραυματισμό, το θάνατο ή υλικές ζημιές. Πριν από τη λειτουργία, η εξωλέμβια πρέπει να εγκατασταθεί σωστά, με τη χρήση του απαιτούμενου υλικού στερέωσης. Μην επιταχύνετε πάνω από το ρελαντί σε νερά που μπορεί να περιέχουν εμπόδια κάτω από την επιφάνειά τους εάν η εξωλέμβια δεν είναι συνδεδεμένη σωστά στον καθρέφτη. Εάν χτυπηθεί ένα εμπόδιο με ταχύτητα πλαναρίσματος και η εξωλέμβια δεν είναι ασφαλισμένη καλά στον καθρέφτη, υπάρχει πιθανότητα να σηκωθεί η εξωλέμβια από τον καθρέφτη και να πέσει μέσα στο σκάφος. Εκπομπές καυσαερίων ΓΕΝΙΚΈΣ ΠΛΗΡΟΦΟΡΊΕΣ ΠΡΟΣΟΧΉ ΣΤΗ ΔΗΛΗΤΗΡΊΑΣΗ ΑΠΌ ΜΟΝΟΞΕΊΔΙΟ ΤΟΥ ΆΝΘΡΑΚΑ Το μονοξείδιο του άνθρακα (CO) είναι ένα θανατηφόρο αέριο που υπάρχει στα καυσαέρια όλων των κινητήρων εσωτερικής καύσης, συμπεριλαμβανομένων των κινητήρων πρόωσης σκαφών και των γεννητριών που κινούν παρελκόμενα σκαφών. Από μόνο του, το μονοξείδιο του άνθρακα είναι άοσμο, άχρωμο και άγευστο, αλλά αν μπορείτε να μυρίσετε καυσαέρια κινητήρα ή έχετε αίσθηση της γεύσης τους, τότε εισπνέετε μονοξείδιο του άνθρακα. Στα πρώτα συμπτώματα της δηλητηρίασης από μονοξείδιο του άνθρακα, τα οποία είναι παρόμοια με τα συμπτώματα της θαλασσινής ναυτίας και της μέθης, συμπεριλαμβάνονται ο πονοκέφαλος, η ζάλη, η υπνηλία και η ναυτία.! ΠΡΟΕΙΔΟΠΟΙΗΣΗ Η εισπνοή των καυσαερίων του κινητήρα μπορεί να έχει αποτέλεσμα τη δηλητηρίαση από μονοξείδιο του άνθρακα, που μπορεί να προκαλέσει λιποθυμία, εγκεφαλική βλάβη ή θάνατο. Αποφύγετε την έκθεση στο μονοξείδιο του άνθρακα. Μην πλησιάζετε στα σημεία εκπομπής καυσαερίων όταν λειτουργεί ο κινητήρας. Φροντίστε το σκάφος να αερίζεται καλά, είτε κινείται είτε είναι σταματημένο. ell 9

20 ΓΕΝΙΚΈΣ ΠΛΗΡΟΦΟΡΊΕΣ ΜΗΝ ΠΛΗΣΙΆΖΕΤΕ ΣΤΑ ΣΗΜΕΊΑ ΕΚΠΟΜΠΉΣ ΚΑΥΣΑΕΡΊΩΝ Τα καυσαέρια κινητήρα περιέχουν βλαβερό μονοξείδιο του άνθρακα. Μην πλησιάζετε σε σημεία με συγκέντρωση καυσαερίων κινητήρα. Όταν οι κινητήρες λειτουργούν, απομακρύνετε τους κολυμβητές από το σκάφος και μην κάθεστε, ξαπλώνετε ή στέκεστε στις πλατφόρμες κολύμβησης, ούτε να ανεβαίνετε σε σκάλες. Ενώ οδηγείτε, μην επιτρέπετε στους επιβάτες να βρίσκονται ακριβώς πίσω από το σκάφος (μην τους αφήνετε να κρέμονται από την πλατφόρμα κολύμβησης). Αυτή η επικίνδυνη πρακτική εκθέτει το άτομο σε περιοχή υψηλής συγκέντρωσης καυσαερίων κινητήρα, καθώς και στο ενδεχόμενο πρόκλησης τραυματισμού από την προπέλα του σκάφους. ΕΠΑΡΚΉΣ ΑΕΡΙΣΜΌΣ Αερίζετε το χώρο των επιβατών και ανοίγετε τις πλαϊνές κουρτίνες ή τις εμπρόσθιες καταπακτές για να φύγουν τα καυσαέρια. Παράδειγμα επιθυμητής ροής αέρα στο σκάφος: ΑΝΕΠΑΡΚΉΣ ΑΕΡΙΣΜΌΣ Σε συγκεκριμένες συνθήκες λειτουργίας ή/και ανέμου, στους κλεισμένους σταθερά ή με ύφασμα θαλάμους επιβατών ή διακυβέρνησης που δεν έχουν επαρκή αερισμό μπορεί να δημιουργηθεί συγκέντρωση μονοξειδίου του άνθρακα. Εγκαταστήστε στο σκάφος σας έναν ή περισσότερους ανιχνευτές μονοξειδίου του άνθρακα. Παρά το γεγονός ότι αυτό είναι σπάνιο, σε ημέρες με μεγάλη άπνοια, οι κολυμβητές και οι επιβάτες που βρίσκονται σε ανοικτό χώρο ακίνητου σκάφους, μέσα ή κοντά στον οποίο βρίσκεται κινητήρας που λειτουργεί, μπορεί να εκτεθούν σε επικίνδυνα επίπεδα μονοξειδίου του άνθρακα. 10 ell

21 ΓΕΝΙΚΈΣ ΠΛΗΡΟΦΟΡΊΕΣ 1. Παραδείγματα ανεπαρκούς αερισμού όταν το σκάφος είναι ακίνητο: a b a - b - Λειτουργία του κινητήρα με το σκάφος αγκυροβολημένο σε περιορισμένο χώρο Αγκυροβόληση κοντά σε άλλο σκάφος, του οποίου ο κινητήρας λειτουργεί 2. Παραδείγματα ανεπαρκούς αερισμού όταν το σκάφος κινείται: a b a - b - Λειτουργία του κινητήρα του σκάφους με τη γωνία εξισορρόπησης της πλώρης υπερβολικά ψηλά Λειτουργία του σκάφους χωρίς ανοικτές μπροστινές καταπακτές (φαινόμενο station wagon) Επιλογή παρελκομένων για την εξωλέμβιά σας Τα γνήσια παρελκόμενα της Mercury Precision ή της Quicksilver έχουν σχεδιαστεί και δοκιμαστεί ειδικά για την εξωλέμβιά σας. Τα παρελκόμενα αυτά διατίθενται από τους αντιπροσώπους της Mercury Marine. ΣΗΜΑΝΤΙΚΟ: Συμβουλευτείτε τον αντιπρόσωπό σας πριν την εγκατάσταση των παρελκομένων. Η λανθασμένη χρήση των εγκεκριμένων εξαρτημάτων ή η χρήση μη εγκεκριμένων εξαρτημάτων μπορεί να προκαλέσει ζημιά στο προϊόν. Ορισμένα παρελκόμενα που δεν κατασκευάζονται ούτε πωλούνται από τη Mercury Marine δεν έχουν σχεδιαστεί για ασφαλή χρήση με την εξωλέμβιά σας ή το σύστημα χειρισμού της. Αποκτήστε και διαβάστε τα εγχειρίδια εγκατάστασης, λειτουργίας και συντήρησης για όλα τα επιλεγμένα παρελκόμενα. Συστάσεις για την ασφαλή χρήση του σκάφους Για να απολαμβάνετε με ασφάλεια τις πλωτές οδούς, εξοικειωθείτε με τους τοπικούς και όλους τους άλλους εθνικούς κανονισμούς και περιορισμούς περί σκαφών και λάβετε υπόψη τις παρακάτω συστάσεις. Μάθετε και τηρείτε όλους τους ναυτικούς κανόνες και τους νόμους των πλωτών οδών. Συνιστούμε σε όλους τους χειριστές μηχανοκίνητων σκαφών την παρακολούθηση ενός κύκλου μαθημάτων ασφαλούς ναυσιπλοΐας. Στις Η.Π.Α., μαθήματα παρέχονται από τη Βοηθητική Ακτοφυλακή των Η.Π.Α. (U.S. Coast Guard Auxiliary), τη Μοίρα Εθελοντών Μηχανοκίνητων Σκαφών των Η.Π.Α. (Power Squadron), τον Ερυθρό Σταυρό και την υπηρεσία εφαρμογής του νόμου περί σκαφών της σχετικής πολιτείας ή περιοχής. Για περισσότερες πληροφορίες στις Η.Π.Α., επικοινωνήστε με την οργάνωση Boat U.S. Foundation στον αριθμό BOAT (2628). Διενεργείτε ελέγχους ασφαλείας και την απαιτούμενη συντήρηση. Ακολουθήστε ένα τακτικό πρόγραμμα και βεβαιωθείτε ότι όλες οι επισκευές γίνονται σωστά. ell 11

22 Ελέγξτε αν υπάρχει εξοπλισμός ασφαλείας στο σκάφος. Εδώ θα βρείτε μερικές συστάσεις για τους τύπους του εξοπλισμού ασφαλείας που πρέπει να έχετε μαζί σας όταν ταξιδεύετε με το σκάφος: Πυροσβεστήρες εγκεκριμένου τύπου Εξοπλισμό εκπομπής σημάτων: φακό, φωτοβολίδες, σημαία και σφυρίχτρα ή κόρνα Τα απαραίτητα εργαλεία για την εκτέλεση μικροεπισκευών Άγκυρα και επιπλέον σχοινί άγκυρας Χειροκίνητη αντλία σεντίνας και επιπλέον τάπες αποστράγγισης Πόσιμο νερό Ραδιόφωνο Κουπί Εφεδρική προπέλα, ωστικά μουαγιέ και το κατάλληλο κλειδί Κιτ και οδηγίες πρώτων βοηθειών Αδιάβροχα δοχεία αποθήκευσης Εφεδρικό εξοπλισμό λειτουργίας, μπαταρίες, λάμπες και ασφάλειες Πυξίδα και χάρτη ή σχεδιάγραμμα της περιοχής Προσωπική συσκευή επίπλευσης (1 ανά άτομο που επιβαίνει στο σκάφος) Προσέχετε για σημεία αλλαγής καιρού και αποφεύγετε τη ναυσιπλοΐα σε άσχημο καιρό και σε άγρια θάλασσα. Ενημερώστε κάποιον σχετικά με τον προορισμό σας και το πότε προβλέπεται να επιστρέψετε. Επιβίβαση επιβατών. Σβήστε τον κινητήρα κάθε φορά που οι επιβάτες επιβιβάζονται ή αποβιβάζονται από το σκάφος ή βρίσκονται κοντά στο πίσω μέρος (πρύμνη) του σκάφους. Δεν αρκεί να βάλετε απλώς την εξωλέμβια στο νεκρό. Χρησιμοποιήστε προσωπικές συσκευές επίπλευσης. Η Ομοσπονδιακή Νομοθεσία απαιτεί να υπάρχει σωσίβιο γιλέκο (προσωπική συσκευή επίπλευσης) εγκεκριμένο από την Ακτοφυλακή των Η.Π.Α., το οποίο πρέπει να έχει το κατάλληλο μέγεθος για κάθε επιβάτη και να είναι εύκολα προσβάσιμο, και επιπλέον ένα μαξιλάρι ή σωσίβιο για ρίψη. Συνιστούμε ιδιαίτερα σε όλους τους επιβάτες του σκάφους να φορούν πάντοτε σωσίβιο. Προετοιμάστε άλλα άτομα στο χειρισμό του σκάφους. Διδάξτε τις βασικές αρχές που διέπουν την εκκίνηση και τη λειτουργία του κινητήρα, καθώς και το χειρισμό του σκάφους, σε τουλάχιστον έναν άλλο επιβάτη του σκάφους, για την περίπτωση που ο οδηγός πέσει στο νερό ή δεν είναι σε θέση να οδηγήσει το σκάφος. Μην υπερφορτώνετε το σκάφος σας. ΓΕΝΙΚΈΣ ΠΛΗΡΟΦΟΡΊΕΣ Τα περισσότερα σκάφη είναι πιστοποιημένα για μέγιστη χωρητικότητα σε φορτίο (βάρος) και αναγράφουν την ονομαστική χωρητικότητα φορτίου (ανατρέξτε στην πινακίδα χωρητικότητας του σκάφους σας). Θα πρέπει να γνωρίζετε τους περιορισμούς χειρισμού και φόρτωσης του σκάφους σας. Μάθετε εάν το σκάφος σας επιπλέει σε περίπτωση που γεμίσει νερό. Αν έχετε αμφιβολίες, επικοινωνήστε με τον εξουσιοδοτημένο αντιπρόσωπο της Mercury Marine ή τον κατασκευαστή του σκάφους. Βεβαιωθείτε ότι όλοι οι επιβάτες του σκάφους κάθονται σωστά. 12 ell

23 Μην επιτρέπετε σε κανέναν να κάθεται ή να ανεβαίνει σε οποιοδήποτε τμήμα του σκάφους που δεν προορίζεται για τέτοια χρήση. Τα τμήματα αυτά περιλαμβάνουν το πίσω μέρος των καθισμάτων, τις κουπαστές, τον καθρέφτη, την πλώρη, τα καταστρώματα, τα ανυψωμένα καθίσματα ψαρέματος και οποιοδήποτε περιστρεφόμενο κάθισμα ψαρέματος. Οι επιβάτες δεν πρέπει να κάθονται ή να επιβαίνουν οπουδήποτε όπου τυχόν απότομη επιτάχυνση, σταμάτημα, απώλεια ελέγχου του σκάφους ή αιφνίδια κίνηση αυτού θα μπορούσε να προκαλέσει πέσιμο προσώπου στη θάλασσα ή μέσα στο σκάφος. Βεβαιωθείτε ότι όλοι οι επιβάτες έχουν κανονική θέση και κάθονται σε αυτήν προτού αρχίσει το σκάφος να κινείται. Μην οδηγείτε ποτέ το σκάφος όταν βρίσκεστε υπό την επήρεια αλκοόλ ή ναρκωτικών. Απαγορεύεται από τη νομοθεσία. Η χρήση αλκοόλ ή ναρκωτικών μπορεί να υποβαθμίσει την κρίση σας και μειώνει σε μεγάλο βαθμό την ικανότητά σας να αντιδράσετε γρήγορα. Θα πρέπει να γνωρίζετε την περιοχή πλεύσης σας και να αποφεύγετε τα επικίνδυνα σημεία. Να είστε σε εγρήγορση. Ο χειριστής του σκάφους είναι υπεύθυνος από το νόμο να βλέπει και να ακούει με προσοχή. Ο χειριστής πρέπει να φροντίσει να μην εμποδίζεται η ορατότητά του, ιδιαίτερα προς τα εμπρός. Η ορατότητα του χειριστή δεν πρέπει να εμποδίζεται από κανέναν επιβάτη, φορτίο ή κάθισμα ψαρέματος όταν το σκάφος λειτουργεί σε στροφές μεγαλύτερες από το ρελαντί ή την ταχύτητα πλαναρίσματος. Προσέχετε τα άλλα άτομα, το νερό και τα απόνερά σας. Μην οδηγείτε ποτέ το σκάφος σας ακριβώς πίσω από σκιέρ. Το σκάφος που κινείται με ταχύτητα 40 km/h (25 mph) θα προσπεράσει τον πεσμένο σκιέρ που βρίσκεται 61 m (200 ft) μπροστά του σε πέντε δευτερόλεπτα. Προσέξτε τους πεσμένους σκιέρ. Όταν χρησιμοποιείτε το σκάφος σας για θαλάσσιο σκι ή παρόμοιες δραστηριότητες, φροντίστε πάντα ο πεσμένος σκιέρ να βρίσκεται από την πλευρά του χειριστή του σκάφους καθώς επιστρέφετε να τον/την βοηθήσετε. Ο χειριστής πρέπει πάντα να έχει τον πεσμένο σκιέρ στο οπτικό του πεδίο και να μην κάνει ποτέ όπισθεν προς τον σκιέρ ή οποιοδήποτε άτομο που βρίσκεται στο νερό. Αναφέρετε τα ατυχήματα. ΓΕΝΙΚΈΣ ΠΛΗΡΟΦΟΡΊΕΣ Όταν το σκάφος τους εμπλακεί σε συγκεκριμένα ατυχήματα σκαφών, οι χειριστές σκαφών είναι υποχρεωμένοι από το νόμο να καταθέσουν αναφορά ατυχήματος στην υπηρεσία εφαρμογής του νόμου περί σκαφών της πολιτείας τους. Τα ατυχήματα σκαφών πρέπει να αναφέρονται αν 1) υπάρχει απώλεια ζωής ή πιθανή απώλεια ζωής, 2) υπάρχει τραυματισμός που απαιτεί ιατρική αγωγή πέραν των πρώτων βοηθειών, 3) υπάρχουν ζημιές στα σκάφη ή άλλες υλικές ζημιές οι οποίες υπερβαίνουν τα $500,00 ή 4) υπάρχει ολική απώλεια του σκάφους. Ζητήστε περαιτέρω βοήθεια από την τοπική υπηρεσία εφαρμογής του νόμου. ell 13

24 ΓΕΝΙΚΈΣ ΠΛΗΡΟΦΟΡΊΕΣ Καταγραφή αριθμού σειράς Είναι σημαντικό να καταγράψετε τον αριθμό αυτό για μελλοντική αναφορά. Ο αριθμός σειράς βρίσκεται στην εξωλέμβια, όπως φαίνεται. a S erial Numbe r XXXXXXXX b H PL B XXXX XXXX K W KG MAX RP M c e XX d a - b - c - d - e - Αριθμός σειράς Έτος μοντέλου Προβλεπόμενη χρήση μοντέλου Έτος κατασκευής Διακριτικό Ευρωπαϊκής Πιστοποίησης (αν ισχύει) Προδιαγραφές 60 HP Μοντέλα 60 Ιπποδύναμη 60 Kilowatt 44.7 Εύρος σ.α.λ. σε τέρμα γκάζι Στροφές ρελαντί πρόσω σ.α.λ Σ.Α.Λ. Αριθμός κυλίνδρων 3 Κυβισμός Εσωτερική διάμετρος κυλίνδρου Διαδρομή 965 cc (58,9 cu. in.) 76 mm (2,993 in.) 71 mm (2,796 in.) Συνιστώμενο μπουζί NGK BPZ8H-N-10 Διάκενο μπουζί Σχέση μετάδοσης Χωρητικότητα του κιβωτίου ταχυτήτων σε λιπαντικό Συνιστώμενη βενζίνη Συνιστώμενο λάδι 1,0 mm (0.040 in.) Στάνταρ κιβώτιο ταχυτήτων 1.64:1 Κιβώτιο ταχυτήτων Command Thrust Στάνταρ κιβώτιο ταχυτήτων Κιβώτιο ταχυτήτων Command Thrust 2.3:1 340 ml (11,5 fl oz) 666 ml (22,5 fl oz) Ανατρέξτε στην ενότητα Καύσιμο και λάδι Ανατρέξτε στην ενότητα Καύσιμο και λάδι 14 ell

25 ΓΕΝΙΚΈΣ ΠΛΗΡΟΦΟΡΊΕΣ Μοντέλα 60 Ονομαστική ισχύς μπαταρίας 465 Αμπέρ θαλάσσιας περιστροφής (MCA) ή 350 Αμπέρ ψυχρής περιστροφής (CCA) Αμπερώρες (Ah) Αναγνώριση εξαρτημάτων l m n a j k o b s c p d i q e r f g h 3121 a - b - c - d - e - f - g - h - i - j - k - l - m - n - Πάνω κάλυμμα Κάτω κάλυμμα Οπή δείκτη αντλίας νερού Περίβλημα άξονα μετάδοσης κίνησης Πλάκα αποφυγής αερισμού Αντιτίμονο Κιβώτιο ταχυτήτων Εισαγωγή νερού ψύξης Μπρακέτα καθρέφτη Βοηθητικός διακόπτης κλίσης (μοντέλα με υποβοήθηση εξισορρόπησης) Μοχλός ταχυτήτων Διακόπτης σβησίματος με αναδέτη Κουμπί ρύθμισης τριβής διεύθυνσης Μοχλός ασφάλισης κλίσης (μοντέλα χωρίς υποβοήθηση εξισορρόπησης) ell 15

26 ΜΕΤΑΦΟΡΆ Ρυμούλκηση σκάφους / εξωλέμβιας με τρέιλερ Ρυμουλκήστε με τρέιλερ το σκάφος σας, έχοντας την εξωλέμβια γερμένη κάτω, στην κατακόρυφη θέση λειτουργίας. Αν απαιτείται πρόσθετο διάκενο από το έδαφος, πρέπει να ανυψώσετε την εξωλέμβια χρησιμοποιώντας βοηθητικό μηχανισμό στήριξης εξωλέμβιας. Αποταθείτε στον τοπικό αντιπρόσωπο για σχετικές συστάσεις. Για τη διέλευση από σιδηροδρομικές διαβάσεις και ιδιωτικούς δρόμους και για την αντιστάθμιση της αναπήδησης του τρέιλερ, μπορεί να απαιτηθεί πρόσθετο διάκενο από το έδαφος ΣΗΜΑΝΤΙΚΟ: Μη βασίζεστε στο ηλεκτρικό σύστημα ρύθμισης ανύψωσης/κλίσης (power trim/tilt) ούτε στο μοχλό στήριξης κλίσης για να διατηρηθεί το σωστό διάκενο από το έδαφος για τη ρυμούλκηση με τρέιλερ. Ο μοχλός στήριξης κλίσης της εξωλέμβιας δεν προορίζεται για την ανύψωση της εξωλέμβιας κατά τη ρυμούλκηση με τρέιλερ. Βάλτε το μοχλό ταχυτήτων της εξωλέμβιας στη θέση πρόσω (εμπρός ταχύτητα). Με τον τρόπο αυτό αποφεύγεται η ελεύθερη περιστροφή της προπέλας. 16 ell

27 Απαιτήσεις καυσίμου ΣΗΜΑΝΤΙΚΟ: Η χρήση ακατάλληλης βενζίνης μπορεί να προκαλέσει βλάβες στον κινητήρα σας. Η βλάβη του κινητήρα, η οποία προκύπτει από τη χρήση ακατάλληλης βενζίνης, θεωρείται κακή χρήση του κινητήρα, και η βλάβη που προκύπτει κατ αυτόν τον τρόπο δεν καλύπτεται από την περιορισμένη εγγύηση. ΠΟΙΌΤΗΤΑ ΚΑΥΣΊΜΩΝ Οι κινητήρες της Mercury λειτουργούν ικανοποιητικά με οποιαδήποτε γνωστή μάρκα αμόλυβδης βενζίνης η οποία πληροί με τις ακόλουθες προδιαγραφές: Η.Π.Α. και Καναδάς - Βενζίνη με ελάχιστο αναγραφόμενο αριθμό οκτανίων 87 (R+M)/2 για τα περισσότερα μοντέλα. Επίσης, αποδεκτή είναι και η βενζίνη Premium 91 (R+M)/2 οκτανίων, για τα περισσότερα μοντέλα. Μη χρησιμοποιείτε βενζίνη super. Εκτός Η.Π.Α. και Καναδά - Βενζίνη με ελάχιστο αναγραφόμενο αριθμό οκτανίων 91 RON, για τα περισσότερα μοντέλα. Επίσης, αποδεκτή είναι και η βενζίνη Premium (95 RON) για τα περισσότερα μοντέλα. Μη χρησιμοποιείτε βενζίνη super. ΧΡΉΣΗ ΑΝΑΣΧΗΜΑΤΙΣΜΈΝΩΝ (ΟΞΥΓΟΝΟΎΧΩΝ) ΒΕΝΖΙΝΏΝ (ΜΌΝΟ ΓΙΑ ΤΙΣ Η.Π.Α.) Σε ορισμένες περιοχές των Η.Π.Α. απαιτείται ανασχηματισμένη βενζίνη, και η βενζίνη αυτή είναι αποδεκτή για χρήση με κινητήρες της Mercury Marine. Τo μόνο οξυγονούχο καύσιμο που χρησιμοποιείται σήμερα στις ΗΠΑ είναι η αλκοόλη (αιθανόλη, μεθανόλη ή βουτανόλη). ΒΕΝΖΊΝΗ ΠΟΥ ΠΕΡΙΈΧΕΙ ΑΛΚΟΌΛΗ Μίγματα καυσίμου με βουτανόλη Bu16 Μίγματα καυσίμου με βουτανόλη μέχρι 16,1% (Bu16) που πληρούν τις δημοσιευμένες απαιτήσεις καυσίμου της Mercury Marine, αποτελούν αποδεκτό υποκατάστατο της αμόλυβδης βενζίνης. Επικοινωνήστε με τον κατασκευαστή του σκάφους σας για συγκεκριμένες συστάσεις σχετικά με τα εξαρτήματα του συστήματος καυσίμων του σκάφους (ρεζερβουάρ, αγωγοί καυσίμου και προσαρμογές). Μίγματα καυσίμου με μεθανόλη και αιθανόλη ΣΗΜΑΝΤΙΚΟ: Τα εξαρτήματα του συστήματος καυσίμου του κινητήρα της Mercury Marine μπορούν να αντέξουν περιεκτικότητα της βενζίνης σε αλκοόλη (μεθανόλη ή αιθανόλη) μέχρι 10%. Το σύστημα καυσίμου του σκάφους σας μπορεί να μην έχει τη δυνατότητα να αντέχει στο ίδιο ποσοστό αλκοόλης. Επικοινωνήστε με τον κατασκευαστή του σκάφους σας για συγκεκριμένες συστάσεις σχετικά με τα εξαρτήματα του συστήματος καυσίμων του σκάφους (ρεζερβουάρ, αγωγοί καυσίμου και προσαρμογές). Θα πρέπει να γνωρίζετε πως η βενζίνη που περιέχει μεθανόλη ή αιθανόλη μπορεί να αυξήσει: Διάβρωση των μεταλλικών εξαρτημάτων ΚΑΎΣΙΜΟ ΚΑΙ ΛΆΔΙ Αποσύνθεση των ελαστικών ή πλαστικών εξαρτημάτων Διαπότιση καυσίμου στους ελαστικούς αγωγούς καυσίμου Την πιθανότητα διαχωρισμού φάσεων (διαχωρισμό του νερού και της αλκοόλης από τη βενζίνη στο ρεζερβουάρ)! ΠΡΟΕΙΔΟΠΟΙΗΣΗ Η διαρροή καυσίμου εγκυμονεί τον κίνδυνο πυρκαγιάς ή έκρηξης, ο οποίος μπορεί να προκαλέσει σοβαρούς τραυματισμούς ή το θάνατο. Επιθεωρείτε περιοδικά όλα τα εξαρτήματα του συστήματος καυσίμων για διαρροή, αποσκλήρυνση, σκλήρυνση, φούσκωμα ή διάβρωση, ιδιαίτερα μετά την περίοδο αποθήκευσης. Σε περίπτωση που παρατηρήσετε συμπτώματα διαρροής ή φθοράς, θα πρέπει να αντικαταστήσετε άμεσα το σχετικό εξάρτημα, πριν χρησιμοποιήσετε ξανά τον κινητήρα. ΣΗΜΑΝΤΙΚΟ: Αν χρησιμοποιείτε βενζίνη που περιέχει αλκοόλη ή αν υποπτεύεστε ότι υπάρχει μεθανόλη ή αιθανόλη στη βενζίνη σας, κάντε συχνότερα επιθεώρηση για διαρροές καυσίμου και ανωμαλίες. ell 17

28 ΚΑΎΣΙΜΟ ΚΑΙ ΛΆΔΙ ΣΗΜΑΝΤΙΚΟ: Όταν ο κινητήρας της Mercury Marine λειτουργεί με τη χρήση βενζίνης που περιέχει μεθανόλη ή αιθανόλη, μην αφήνετε τη βενζίνη στο ρεζερβουάρ για μεγάλα χρονικά διαστήματα. Στα αυτοκίνητα τα καύσιμα που περιέχουν αυτά τα μίγματα καυσίμου, συνήθως καταναλώνονται πριν προλάβουν να απορροφήσουν αρκετή υγρασία ώστε να προκαλέσουν προβλήματα, ενώ τα σκάφη παραμένουν ανενεργά για αρκετό χρονικό διάστημα ώστε να λάβει χώρα ο διαχωρισμός φάσης. Μπορεί να σημειωθεί εσωτερική διάβρωση κατά τη διάρκεια της αποθήκευσης εάν η αλκοόλη έχει ξεπλύνει τις προστατευτικές στρώσεις λαδιού από τα εσωτερικά εξαρτήματα. Συστάσεις όσον αφορά στο λάδι Συνιστώμενο λάδι Λάδι δίχρονων εξωλέμβιων TC-W3 Premium ΣΗΜΑΝΤΙΚΟ: Το λάδι πρέπει να είναι δίχρονο λάδι TC-W3 με προδιαγραφές NMMA. Για τον παρόντα κινητήρα συνιστάται δίχρονο λάδι TC-W3 της Mercury ή της Quicksilver. Για επιπλέον προστασία και λίπανση, συνιστάται δίχρονο λάδι TC-W3 Premium Plus της Mercury ή της Quicksilver. Εάν δεν διατίθεται λάδι της Mercury ή της Quicksilver, χρησιμοποιήστε μια άλλη μάρκα δίχρονου λαδιού εξωλέμβων TC-W3 με προδιαγραφές NMMA. H χρήση λαδιού κατώτερης ποιότητας μπορεί να προκαλέσει σοβαρή βλάβη στον κινητήρα. Μίγμα βενζίνης/λαδιού για το στρώσιμο νέου κινητήρα Για το πρώτο ρεζερβουάρ καυσίμου, χρησιμοποιήστε μίγμα βενζίνης/λαδιού σε αναλογία 50:1 (2%). Ανατρέξτε στον παρακάτω πίνακα για τις αναλογίες ανάμιξης. Με τη χρησιμοποίηση αυτού του μίγματος καυσίμου σε συνδυασμό με το λάδι από το σύστημα ψεκασμού λαδιού εξασφαλίζεται η επαρκής λίπανση του κινητήρα κατά το στρώσιμό του. Αφότου έχει καταναλωθεί το μίγμα καυσίμου για το στρώσιμο, δεν χρειάζεται πλέον να προσθέτετε λάδι στη βενζίνη. ΣΗΜΕΙΩΣΗ: Στο τέλος της περιόδου στρωσίματος, ελέγξτε οπτικά αν έχει πέσει η στάθμη του λαδιού στη δεξαμενή του συστήματος ψεκασμού λαδιού. Η κατανάλωση λαδιού δηλώνει ότι το σύστημα ψεκασμού λαδιού λειτουργεί σωστά. ΠΙΝΑΚΑΣ ΑΝΑΛΟΓΙΩΝ ΑΝΑΜΙΞΗΣ ΒΕΝΖΙΝΗΣ/ΛΑΔΙΟΥ Αναλογία βενζίνης/λαδιού 3,8 λίτρα (1 gal.) βενζίνη 11,5 λίτρα (3 gal.) βενζίνη 23 λίτρα (6 gal.) βενζίνη 50:1 (2%) 89 ml (3 fl. oz.) λάδι 237 ml (8 fl. oz.) λάδι 473 ml (16 fl. oz.) λάδι ΑΝΆΜΙΞΗ ΒΕΝΖΊΝΗΣ ΚΑΙ ΛΑΔΙΟΎ Φορητό ρεζερβουάρ - Χύστε 4 λίτρα (1 gal.) βενζίνης στο ρεζερβουάρ. Προσθέστε τη σωστή ποσότητα λαδιού και αναμίξτε καλά. Προσθέστε την υπόλοιπη βενζίνη. Μόνιμα εγκατεστημένο ρεζερβουάρ - Χρησιμοποιώντας ένα χωνί, χύστε αργά τη σωστή ποσότητα λαδιού μαζί με τη βενζίνη καθώς γεμίζετε το ρεζερβουάρ. Πλήρωση του συστήματος ψεκασμού λαδιού 1. Ελέγξτε τη στάθμη του λαδιού χρησιμοποιώντας το διαφανή μετρητή που βρίσκεται στην μπροστινή πλευρά της εξωλέμβιας. 2. Αφαιρέστε την τάπα πλήρωσης και γεμίστε τη δεξαμενή με λάδι. 18 ell

29 ΚΑΎΣΙΜΟ ΚΑΙ ΛΆΔΙ Δεξαμενή λαδιού Χωρητικότητα 3,2 λίτρα (96 fl. oz.) Tύπος υγρών Λάδι δίχρονων εξωλέμβιων Mercury ή Quicksilver Premium TC-W Βάλτε πάλι το πώμα του στομίου πλήρωσης στη θέση του και σφίξτε το καλά. Πλήρωση απομακρυσμένης δεξαμενής λαδιού (αν υπάρχει) 1. Αφαιρέστε την τάπα του στομίου πλήρωσης και γεμίστε με το προδιαγεγραμμένο λάδι. Δεξαμενή λαδιού Χωρητικότητα 11,5 λίτρα (3 gal.) Tύπος υγρών Λάδι δίχρονων εξωλέμβιων Mercury ή Quicksilver Premium TC- W3 2. Βάλτε πάλι την τάπα του στομίου πλήρωσης στη θέση του και σφίξτε το καλά. 3. Ελέγξτε τη στάθμη του λαδιού στη δεξαμενή του συστήματος ψεκασμού λαδιού του κινητήρα. Η στάθμη του λαδιού πρέπει να κυμαίνεται μεταξύ 1/2 γεμάτο και εντελώς γεμάτο. Ξαναγεμίστε αν χρειάζεται. ΣΗΜΑΝΤΙΚΟ: Βεβαιωθείτε ότι η τάπα της δεξαμενής λαδιού είναι πάντα βιδωμένη σφικτά. Η διαρροή αέρα εμποδίζει τη ροή του λαδιού προς τον κινητήρα ell 19

30 ΚΑΎΣΙΜΟ ΚΑΙ ΛΆΔΙ Πλήρωση ρεζερβουάρ! ΠΡΟΕΙΔΟΠΟΙΗΣΗ Αποφύγετε σοβαρό τραυματισμό ή το θάνατο λόγω ανάφλεξης ή έκρηξης της βενζίνης. Να είστε προσεκτικοί κατά την πλήρωση των δεξαμενών καυσίμου. Σβήνετε πάντα τον κινητήρα και μην καπνίζετε ούτε να αφήνετε να υπάρχουν γυμνές φλόγες ή σπινθήρες στην περιοχή ενώ γεμίζετε το ρεζερβουάρ. Γεμίζετε πάντα τα ρεζερβουάρ σε υπαίθριο χώρο μακριά από θερμότητα, σπινθήρες και γυμνές φλόγες. Βγάλτε τα φορητά ρεζερβουάρ από το σκάφος για να τα γεμίσετε. Σβήνετε πάντα τον κινητήρα πριν την πλήρωση των ρεζερβουάρ. Μην γεμίζετε μέχρι πάνω τα ρεζερβουάρ. Αφήστε άδειο το ρεζερβουάρ κατά το 10% περίπου της χωρητικότητάς του. Το καύσιμο διαστέλλεται σε όγκο καθώς η θερμοκρασία του αυξάνεται και μπορεί να διαρρεύσει υπό πίεση αν το ρεζερβουάρ είναι τελείως γεμάτο. ΤΟΠΟΘΈΤΗΣΗ ΦΟΡΗΤΟΎ ΡΕΖΕΡΒΟΥΆΡ ΣΤΟ ΣΚΆΦΟΣ Τοποθετήστε το ρεζερβουάρ στο σκάφος έτσι ώστε το στόμιο αερισμού να είναι υψηλότερα από τη στάθμη του καυσίμου υπό κανονικές συνθήκες λειτουργίας του σκάφους. 20 ell

31 ΧΑΡΑΚΤΗΡΙΣΤΙΚΆ ΚΑΙ ΧΕΙΡΙΣΤΉΡΙΑ Λειτουργίες τηλεχειριστηρίου Το σκάφος σας μπορεί να διαθέτει ένα από τα τηλεχειριστήρια της Mercury Precision ή της Quicksilver που φαίνονται παρακάτω. Αν το σκάφος σας δεν διαθέτει κανένα από τα τηλεχειριστήρια αυτά, συμβουλευτείτε τον αντιπρόσωπό σας για την περιγραφή των λειτουργιών και χρήσεων του τηλεχειριστηρίου σας. c c c f a b a h g b i a i e d d e f g f a - b - c - d - e - f - g - h - i - Μοχλός ταχυτήτων - Πρόσω (κίνηση εμπρός), Κρατεί (νεκρό), Ανάποδα (όπισθεν) Μοχλός απελευθέρωσης νεκρού Διακόπτης συστήματος ρύθμισης ανύψωσης/κλίσης (trim/tilt) (αν υπάρχει) - Ανατρέξτε στην ενότηταλειτουργίες και χειριστήρια - Ηλεκτρικό σύστημα ρύθμισης ανύψωσης/κλίσης (power trim/tilt) Διακόπτης σβησίματος με αναδέτη - Ανατρέξτε στην ενότηταγενικές πληροφορίες - Διακόπτης σβησίματος με αναδέτη Αναδέτης - Ανατρέξτε στην ενότηταγενικές πληροφορίες - Διακόπτης σβησίματος με αναδέτη Ρύθμιση της τριβής γκαζιού - Στα χειριστήρια κονσόλας απαιτείται η αφαίρεση του καλύμματος για τη ρύθμιση Διακόπτης μίζας - "OFF", "ON", "START" (κλειστό, ανοικτό, εκκίνηση) Μοχλός υψηλού ρελαντί - Ανατρέξτε στην ενότηταλειτουργία - Εκκίνηση του κινητήρα Κουμπί μόνο για το γκάζι - Ανατρέξτε στην ενότηταλειτουργία - Εκκίνηση του κινητήρα ell 21

32 ΧΑΡΑΚΤΗΡΙΣΤΙΚΆ ΚΑΙ ΧΕΙΡΙΣΤΉΡΙΑ Προειδοποιητικό σύστημα Το προειδοποιητικό σύστημα της εξωλέμβιας περιλαμβάνει προειδοποιητική κόρνα εντός του σκάφους. Τα μοντέλα με τηλεχειριστήριο έχουν την προειδοποιητική κόρνα τοποθετημένη εντός του τηλεχειριστηρίου ή συνδεδεμένη με το διακόπτη μίζας. b a a - b - Προειδοποιητική κόρνα εντός του τηλεχειριστηρίου Προειδοποιητική κόρνα εντός του διακόπτη μίζας Τα μοντέλα με λαγουδέρα έχουν την προειδοποιητική κόρνα τοποθετημένη κάτω από τη λαγουδέρα ΛΕΙΤΟΥΡΓΊΑ ΤΟΥ ΠΡΟΕΙΔΟΠΟΙΗΤΙΚΟΎ ΣΥΣΤΉΜΑΤΟΣ Η προειδοποιητική κόρνα εκπέμπει ένα συνεχή οξύ ήχο (μπιπ). Η ενέργεια αυτή προειδοποιεί το χειριστή και τον βοηθά να αναγνωρίσει τις καταστάσεις που αναφέρονται παρακάτω. Προειδοποιητικό σύστημα Λειτουργία Ήχος Περιγραφή Υπερβολικά μεγάλη θερμοκρασία κινητήρα Συνεχής Υπερθέρμανση κινητήρα Χαμηλή στάθμη λαδιού Συνεχής Χαμηλή στάθμη λαδιού 22 ell

33 ΧΑΡΑΚΤΗΡΙΣΤΙΚΆ ΚΑΙ ΧΕΙΡΙΣΤΉΡΙΑ ΥΠΕΡΘΈΡΜΑΝΣΗ ΚΙΝΗΤΉΡΑ Αν ο κινητήρας υπερθερμανθεί, μειώστε αμέσως το γκάζι σε στροφές ρελαντί. Βάλτε τo μοχλό ταχυτήτων της εξωλέμβιας στο νεκρό και ελέγξτε αν υπάρχει σταθερή ροή νερού από την οπή του δείκτη αντλίας νερού Αν δεν βγαίνει νερό από την οπή του δείκτη αντλίας νερού ή αν η ροή είναι διακοπτόμενη, σβήστε τον κινητήρα και ελέγξτε αν είναι αποφραγμένες οι οπές της εισαγωγής νερού ψύξης. Εάν δεν διαπιστωθεί απόφραξη, μπορεί να υπάρχει απόφραξη στο σύστημα ψύξης ή πρόβλημα στην αντλία νερού. Ζητήστε από τον αντιπρόσωπό σας να ελέγξει την εξωλέμβια. Η λειτουργία του κινητήρα ενώ αυτός παρουσιάζει υπερθέρμανση προκαλεί ζημιά στον κινητήρα. ΣΗΜΕΙΩΣΗ: Αν παρουσιαστεί υπερθέρμανση και ξεμείνετε, σβήστε τον κινητήρα και αφήστε τον να κρυώσει. Συνήθως, με τον τρόπο αυτό ο κινητήρας μπορεί να λειτουργήσει για κάποιο επιπλέον χρονικό διάστημα σε χαμηλές στροφές (ρελαντί) προτού αρχίσει να υπερθερμαίνεται και πάλι. Η λειτουργία του υπερθερμαινόμενου κινητήρα προκαλεί ζημιά στον κινητήρα. Αν υπάρχει σταθερή ροή νερού από την οπή του δείκτη αντλίας νερού και ο κινητήρας συνεχίζει να υπερθερμαίνεται, συμβουλευτείτε τον αντιπρόσωπό σας. Η λειτουργία του υπερθερμαινόμενου κινητήρα προκαλεί ζημιά στον κινητήρα. ΧΑΜΗΛΉ ΣΤΆΘΜΗ ΛΑΔΙΟΎ Το προειδοποιητικό σύστημα ενεργοποιείται αν η στάθμη του λαδιού πέσει κάτω από το διαφανή μετρητή στο κάλυμμα όταν η εξωλέμβια βρίσκεται σε κάθετη θέση. Υπάρχει ακόμα απόθεμα λαδιού που επαρκεί για 30 λεπτά λειτουργίας σε μέγιστη ταχύτητα. Ανατρέξτε στο κεφάλαιοκαύσιμο και Λάδι - Πλήρωση του συστήματος ψεκασμού λαδιού Περιοριστής υπερβολικών στροφών κινητήρα Η εξωλέμβια διαθέτει περιοριστή υπερβολικών στροφών, ο οποίος περιορίζει τις μέγιστες σ.α.λ. του κινητήρα. Με τον τρόπο αυτό προστατεύεται ο κινητήρας από μηχανικές ζημιές. Μερικές από τις αιτίες υπερβολικών στροφών κινητήρα είναι οι εξής: Αερισμός της προπέλας. Προπέλα που έχει λανθασμένο βήμα ή διάμετρο. Τζόγος στο μουαγιέ της προπέλας. Η εξωλέμβια έχει τοποθετηθεί πολύ ψηλά στον καθρέφτη. Γέρνετε την εξωλέμβια έξω πέρα από μια κάθετη θέση. ell 23

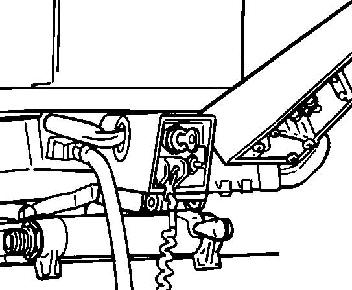

34 ΧΑΡΑΚΤΗΡΙΣΤΙΚΆ ΚΑΙ ΧΕΙΡΙΣΤΉΡΙΑ Σπηλαίωση της προπέλας λόγω ταραγμένων νερών ή υπάρχει κάποιο εμπόδιο στο κύτος του σκάφους. Όταν ενεργοποιηθεί ο περιοριστής υπερβολικών στροφών κινητήρα, ο χρονισμός του κινητήρα θα επιβραδυνθεί στιγμιαία για να μειωθούν οι στροφές του. Υπερβολικά υψηλές στροφές (πάνω από 5700 σ.α.λ.) θα έχουν ως αποτέλεσμα την απομόνωση των κυλίνδρων προκειμένου να εμποδιστεί η λειτουργία πάνω από αυτό το όριο. Ηλεκτρικό σύστημα ρύθμισης ανύψωσης/κλίσης (power trim & tilt) (αν υπάρχει) Η εξωλέμβιά σας έχει ένα χειριστήριο ρύθμισης ανύψωσης/κλίσης που ονομάζεται Power Trim (Ηλεκτρικό σύστημα ρύθμισης ανύψωσης). Το χειριστήριο αυτό επιτρέπει στο χειριστή να ρυθμίζει εύκολα τη θέση της εξωλέμβιας, πατώντας το διακόπτη ρύθμισης ανύψωσης (trim). Η μετακίνηση της εξωλέμβιας πιο κοντά στον καθρέφτη του σκάφους ονομάζεται τριμάρισμα προς τα μέσα ή προς τα κάτω. Η μετακίνηση της εξωλέμβιας πιο μακριά από τον καθρέφτη του σκάφους ονομάζεται τριμάρισμα προς τα έξω ή προς τα πάνω. Ο όρος τριμάρισμα αναφέρεται γενικά στη ρύθμιση της γωνίας της εξωλέμβιας στην περιοχή των πρώτων 20 της διαδρομής της. Αυτή είναι η περιοχή που χρησιμοποιείται όταν το σκάφος πλανάρει. Ο όρος ''κλίση'' χρησιμοποιείται γενικά όταν γίνεται περαιτέρω ανύψωση της εξωλέμβιας έξω από το νερό. Με τον κινητήρα σβηστό, μπορείτε να ανυψώσετε την εξωλέμβια έξω από το νερό. Σε χαμηλό ρελαντί, μπορείτε επίσης να γείρετε την εξωλέμβια προς τα πάνω, πέρα από την περιοχή τριμαρίσματος προκειμένου, για παράδειγμα, να λειτουργήσετε το σκάφος σε ρηχά νερά. a c a b 3122 a - b - c - Διακόπτης ανύψωσης (Trim) Περιοχή τριμαρίσματος της διαδρομής της εξωλέμβιας Περιοχή κλίσης της διαδρομής της εξωλέμβιας ΛΕΙΤΟΥΡΓΊΑ ΤΟΥ ΗΛΕΚΤΡΙΚΟΎ ΣΥΣΤΉΜΑΤΟΣ ΡΎΘΜΙΣΗΣ ΑΝΎΨΩΣΗΣ (POWER TRIM) Στα περισσότερα σκάφη, η λειτουργία στο ενδιάμεσο της περιοχής τριμαρίσματος αποδίδει ικανοποιητικά αποτελέσματα. Ωστόσο, υπάρχουν φορές που μπορείτε να επιλέξετε να τριμάρετε την εξωλέμβια τελείως προς τα μέσα ή έξω ώστε να εκμεταλλευτείτε πλήρως τη δυνατότητα τριμαρίσματος. Μαζί με τη βελτίωση των επιδόσεων αυξάνεται και η ευθύνη του χειριστή, η οποία έγκειται στο να γνωρίζει τους ενδεχόμενους κινδύνους που μπορεί να προκύψουν όσον αφορά στον έλεγχο του σκάφους. Ο πιο σημαντικός κίνδυνος που σχετίζεται με τον έλεγχο του σκάφους είναι η ροπή ή η έλξη που γίνεται αισθητή στο τιμόνι ή στη λαγουδέρα. Aυτή η ροπή διεύθυνσης οφείλεται στο τριμάρισμα της εξωλέμβιας έτσι ώστε ο άξονας της προπέλας να μην είναι παράλληλος με την επιφάνεια του νερού. 24 ell

35 ! ΠΡΟΕΙΔΟΠΟΙΗΣΗ Όταν η εξωλέμβια έχει ρυθμιστεί σε τριμάρισμα προς τα μέσα ή έξω πέρα από μια ουδέτερη θέση πηδαλιουχίας, μπορεί να προκληθεί έλξη του τιμονιού ή της λαγουδέρας προς τη μία ή την άλλη κατεύθυνση, με αποτέλεσμα την απώλεια του ελέγχου. Σε περίπτωση τριμαρίσματος της εξωλέμβιας πέρα από μια ουδέτερη θέση πηδαλιουχίας, διατηρήστε τον έλεγχο του σκάφους. Μελετήστε προσεκτικά τα παρακάτω. 1. Το τριμάρισμα προς τα μέσα ή κάτω μπορεί να έχει ως αποτέλεσμα τα εξής: Κατεβάζει την πλώρη Προκαλεί γρηγορότερο πλανάρισμα, ιδιαίτερα για σκάφος με βαρύ φορτίο ή βαριά πρύμνη Γενικά, βελτιώνει την πλεύση σε κύματα. Αυξάνει τη ροπή διεύθυνσης ή την έλξη προς τα δεξιά (όταν χρησιμοποιείται η συνήθης δεξιόστροφη προπέλα) Όταν η γωνία ρύθμισης είναι υπερβολικά μικρή, η πλώρη ορισμένων σκαφών μπορεί να χαμηλώσει σε σημείο που το σκάφος να κινείται με την πλώρη μέσα στο νερό ενώ πλανάρει. Αυτό μπορεί να προκαλέσει απροσδόκητη στροφή προς τη μια ή την άλλη κατεύθυνση (το φαινόμενο αυτό ονομάζεται πηδαλιουχία με την πλώρη ή υπερστροφή), αν επιχειρήσετε να στρίψετε ή συναντήσετε μεγάλο κύμα.! ΠΡΟΕΙΔΟΠΟΙΗΣΗ Η λειτουργία του σκάφους σε μεγάλες ταχύτητες με την εξωλέμβια σε υπερβολικό τριμάρισμα προς τα κάτω μπορεί να δημιουργήσει το φαινόμενο της διεύθυνσης από την πλώρη, με αποτέλεσμα την απώλεια του ελέγχου του σκάφους από το χειριστή. Τοποθετήστε τον πείρο περιορισμού τριμαρίσματος σε μια θέση που να εμποδίζει το υπερβολικό τριμάρισμα προς τα κάτω, και χειριστείτε το σκάφος με ασφάλεια. Σε σπάνιες περιπτώσεις, ο ιδιοκτήτης μπορεί να αποφασίσει να περιορίσει το τριμάρισμα προς τα μέσα. Αυτό μπορεί να επιτευχθεί αγοράζοντας από τον αντιπρόσωπό σας έναν πείρο κλίσης από ανοξείδωτο χάλυβα και εισάγοντας τον σε οποιαδήποτε από τις τρύπες ρύθμισης των μπρακέτων καθρέφτη. Το μη ανοξείδωτο μπουλόνι που παραδίδεται μαζί δεν πρέπει να χρησιμοποιείται γι' αυτόν το σκοπό, παρά μόνο προσωρινά. 2. Το τριμάρισμα προς τα έξω ή προς τα πάνω μπορεί να έχει ως αποτέλεσμα τα εξής: Σηκώνει την πλώρη υψηλότερα έξω από το νερό Γενικά, αυξάνει την τελική ταχύτητα Αυξάνει την απόσταση από βυθισμένα αντικείμενα ή ρηχό βυθό. Αυξάνει τη ροπή διεύθυνσης ή την έλξη προς τα αριστερά σε κανονικό ύψος εγκατάστασης (όταν χρησιμοποιείται η συνήθης δεξιόστροφη προπέλα) Όταν η γωνία ρύθμισης είναι υπερβολικά μεγάλη, μπορεί να προκληθεί πρόνευση (αναπήδηση) του σκάφους ή αερισμός της προπέλας Προκαλεί υπερθέρμανση του κινητήρα αν οι οπές της εισαγωγής νερού ψύξης είναι πάνω από την ίσαλο γραμμή ΛΕΙΤΟΥΡΓΊΑ ΤΗΣ ΚΛΊΣΗΣ ΧΑΡΑΚΤΗΡΙΣΤΙΚΆ ΚΑΙ ΧΕΙΡΙΣΤΉΡΙΑ Για να γείρετε την εξωλέμβια, σβήστε τον κινητήρα και πατήστε το διακόπτη εξισορρόπησης/κλίσης ή το βοηθητικό διακόπτη κλίσης στην πάνω θέση. Η εξωλέμβια γέρνει προς τα πάνω έως ότου αφήσετε το διακόπτη ή έως ότου φτάσει στη θέση μέγιστης κλίσης. 1. Συμπλέξτε το μοχλό στήριξης κλίσης περιστρέφοντας το διακόπτη για να ανέβει πάνω ο μοχλός στήριξης. 2. Κατεβάστε την εξωλέμβια ώστε να ακουμπήσει στο μοχλό στήριξης κλίσης. ell 25

36 ΧΑΡΑΚΤΗΡΙΣΤΙΚΆ ΚΑΙ ΧΕΙΡΙΣΤΉΡΙΑ 3. Αποσυμπλέξτε το μοχλό στήριξης κλίσης, σηκώνοντας την εξωλέμβια από το μοχλό στήριξης και περιστρέφοντας το μοχλό κάτω. Κατεβάστε την εξωλέμβια. a a - b - Μοχλός στήριξης κλίσης Διακόπτης b ΧΕΙΡΟΚΊΝΗΤΗ ΚΛΊΣΗ Αν δεν μπορείτε να γείρετε την εξωλέμβια με το διακόπτη υποβοήθησης εξισορρόπησης/κλίσης, μπορείτε να γείρετε την εξωλέμβια με το χέρι. 1. Γυρίστε τη βαλβίδα απελευθέρωσης χειροκίνητης κλίσης 3 στροφές (αριστερά). Η ενέργεια αυτή επιτρέπει την χειροκίνητη κλίση της εξωλέμβιας ΣΗΜΕΙΩΣΗ: Πριν λειτουργήσετε την εξωλέμβια, πρέπει να σφίξετε τη βαλβίδα απελευθέρωσης χειροκίνητης κλίσης προκειμένου να αποφευχθεί η κλίση της εξωλέμβιας προς τα πάνω όταν αυτή λειτουργεί στο ανάποδα. 2. Γείρετε την εξωλέμβια στην επιθυμητή θέση και σφίξτε τη βαλβίδα απελευθέρωσης χειροκίνητης κλίσης. ΒΟΗΘΗΤΙΚΌΣ ΔΙΑΚΌΠΤΗΣ ΚΛΊΣΗΣ Ο βοηθητικός διακόπτης κλίσης μπορεί να χρησιμοποιηθεί για να γείρετε την εξωλέμβια προς τα πάνω ή προς τα κάτω χρησιμοποιώντας το σύστημα υποβοήθησης εξισορρόπησης. a - Βοηθητικός διακόπτης κλίσης a ell

37 ΧΑΡΑΚΤΗΡΙΣΤΙΚΆ ΚΑΙ ΧΕΙΡΙΣΤΉΡΙΑ ΛΕΙΤΟΥΡΓΊΑ ΣΕ ΡΗΧΆ ΝΕΡΆ Όταν λειτουργείτε το σκάφος σε ρηχά νερά, μπορείτε να γείρετε την εξωλέμβια πέρα από τη μέγιστη περιοχή τριμαρίσματος ώστε αυτή να μην κτυπήσει στο βυθό. 1. Μειώστε τις στροφές του κινητήρα κάτω από τις 2000 σ.α.λ. 2. Γείρετε την εξωλέμβια προς τα πάνω. Βεβαιωθείτε ότι όλες οι οπές της εισαγωγής νερού παραμένουν βυθισμένες ανά πάσα στιγμή. 3. Λειτουργήστε τον κινητήρα σε χαμηλές στροφές μόνο. Αν οι στροφές του κινητήρα υπερβούν τις 2000 σ.α.λ., η εξωλέμβια κατεβαίνει αυτόματα στην περιοχή μέγιστης ανύψωσης. Σύστημα χειροκίνητης κλίσης Τα μοντέλα χωρίς ηλεκτρικό σύστημα ρύθμισης ανύψωσης (power trim) διαθέτουν ένα σύστημα υποβοήθησης κλίσης το οποίο επιτρέπει στο χειριστή να γείρει και να ασφαλίσει εύκολα την εξωλέμβια σε οποιαδήποτε θέση κλίσης, από την τελείως κάτω θέση έως την τελείως πάνω θέση. Αυτό το σύστημα κλίσης έχει σχεδιαστεί ώστε να ρυθμίζεται όταν η εξωλέμβια λειτουργεί στο ρελαντί, στο νεκρό, ή όταν ο κινητήρας είναι σβηστός.! ΠΡΟΕΙΔΟΠΟΙΗΣΗ Η λειτουργία του κινητήρα αν δεν έχει κλειδώσει ο μοχλός ασφάλισης κλίσης μπορεί να προκαλέσει σοβαρό τραυματισμό ή θάνατο. Η εξωλέμβια μπορεί να αλλάξει κλίση προς τα επάνω όταν επιβραδύνει ή όταν λειτουργεί με όπισθεν, οδηγώντας σε απώλεια του ελέγχου του σκάφους. Πάντα να κλειδώνετε την εξωλέμβια στη θέση λειτουργίας πριν λειτουργήσετε τον κινητήρα. Πριν τη λειτουργία, η εξωλέμβια πρέπει να ασφαλίσει στη θέση κλίσης της μετακινώντας το μοχλό ασφάλισης κλίσης στη θέση ασφάλισης/λειτουργίας. ΒΑΣΙΚΉ ΛΕΙΤΟΥΡΓΊΑ ΤΗΣ ΚΛΊΣΗΣ Μετακινήστε το μοχλό ασφάλισης κλίσης στη θέση κλίσης. Γείρετε την εξωλέμβια στην επιθυμητή θέση και ασφαλίστε την στη θέση αυτή μετακινώντας το μοχλό ασφάλισης κλίσης πίσω στη θέση ασφάλισης/ λειτουργίας. a b a - b - Θέση κλίσης Θέση ασφάλισης/λειτουργίας ΛΕΙΤΟΥΡΓΊΑ ΣΕ ΡΗΧΆ ΝΕΡΆ Όταν λειτουργείτε το σκάφος σε ρηχά νερά, μπορείτε να ρυθμίσετε και να ασφαλίσετε την εξωλέμβια σε μεγαλύτερη γωνία κλίσης. Λειτουργήστε την εξωλέμβια σε χαμηλές στροφές ενώ αυτή είναι γερμένη προς τα πάνω για λειτουργία σε ρηχά νερά. Διατηρήστε τις οπές της εισαγωγής νερού ψύξης βυθισμένες στο νερό και συνεχίστε να ελέγχετε για ροή νερού από την οπή του δείκτη αντλίας νερού. ell 27

38 ΧΑΡΑΚΤΗΡΙΣΤΙΚΆ ΚΑΙ ΧΕΙΡΙΣΤΉΡΙΑ ΚΛΊΣΗ ΤΗΣ ΕΞΩΛΈΜΒΙΑΣ Κλίση στην τελείως πάνω θέση 1. Σβήστε τον κινητήρα. Μετακινήστε το μοχλό ασφάλισης κλίσης στη θέση κλίσης. Πιάστε από τη λαβή το πάνω κάλυμμα και σηκώστε την εξωλέμβια στην τελείως πάνω θέση κλίσης. Ασφαλίστε την εξωλέμβια στη θέση της μετακινώντας το μοχλό ασφάλισης κλίσης στη θέση ασφάλισης/λειτουργίας Συμπλέξτε το μοχλό στήριξης κλίσης περιστρέφοντας το διακόπτη για να ανέβει προς τα πάνω ο μοχλός στήριξης. a a - b - Μοχλός στήριξης κλίσης Διακόπτης b Κατεβάστε την εξωλέμβια ώστε να ακουμπήσει στο μοχλό στήριξης κλίσης. Κατέβασμα στη θέση λειτουργίας 1. Αποσυμπλέξτε το μοχλό στήριξης κλίσης σηκώνοντας την εξωλέμβια από το μοχλό στήριξης και περιστρέφοντας το μοχλό κάτω. Κατεβάστε την εξωλέμβια. 2. Μετακινήστε το μοχλό ασφάλισης κλίσης στην θέση ασφάλισης/λειτουργίας. ΡΎΘΜΙΣΗ ΤΗΣ ΓΩΝΊΑΣ ΛΕΙΤΟΥΡΓΊΑΣ ΤΗΣ ΕΞΩΛΈΜΒΙΆΣ Η γωνία κάθετης λειτουργίας της εξωλέμβιας ρυθμίζεται αλλάζοντας τη θέση της περόνης κλίσης στις πέντε τρύπες ρύθμισης που παρέχονται. Η εξωλέμβια πρέπει να ασφαλίσει με αυτή την περόνη κλίσης τοποθετώντας το μοχλό ασφάλισης κλίσης στη θέση ασφάλισης/λειτουργίας. Η σωστή ρύθμιση επιτρέπει τη λειτουργία του σκάφους με βέλτιστη ευστάθεια και απόδοση του και ελαχιστοποιεί την προσπάθεια που απαιτείται για την πηδαλιουχία του. ΣΗΜΕΙΩΣΗ: Ανατρέξτε στις πληροφορίες που αναφέρονται παρακάτω όταν ρυθμίζετε τη γωνία λειτουργίας της εξωλέμβιάς σας. 28 ell

39 ΧΑΡΑΚΤΗΡΙΣΤΙΚΆ ΚΑΙ ΧΕΙΡΙΣΤΉΡΙΑ Η περόνη κλίσης πρέπει να ρυθμιστεί έτσι ώστε η εξωλέμβια να είναι τοποθετημένη με τέτοιο τρόπο ώστε να λειτουργεί κάθετα ως προς το νερό όταν το σκάφος κινείται με μέγιστη ταχύτητα. Με τον τρόπο αυτό το σκάφος κινείται παράλληλα με το νερό. Διευθέτηση των επιβατών και του φορτίου του σκάφους με τέτοιο τρόπο ώστε το βάρος να κατανέμεται ομοιόμορφα. a b c 3123 a - b - c - Υπερβολικά μεγάλη γωνία (πρύμνη κάτω - πλώρη πάνω) Ανεπαρκής γωνία (πρύμνη πάνω - πλώρη κάτω) Γωνία ρυθμισμένη σωστά (πλώρη ελαφρώς πάνω) Λάβετε υπόψη σας τα παρακάτω όταν ρυθμίζετε τη γωνία λειτουργίας της εξωλέμβιάς σας. Η ρύθμιση της εξωλέμβιας κοντά στον καθρέφτη του σκάφους έχει ως αποτέλεσμα τα εξής: Κατεβάζει την πλώρη. Προκαλεί γρηγορότερο πλανάρισμα, ιδιαίτερα για σκάφος με βαρύ φορτίο ή βαριά πρύμνη. Γενικά, βελτιώνει την πλεύση σε κύματα. Αυξάνει τη ροπή διεύθυνσης ή την έλξη προς τα δεξιά (όταν χρησιμοποιείται η συνήθης δεξιόστροφη προπέλα). Όταν η γωνία ρύθμισης είναι υπερβολικά μικρή, η πλώρη ορισμένων σκαφών μπορεί να χαμηλώσει σε σημείο που το σκάφος να κινείται με την πλώρη μέσα στο νερό ενώ πλανάρει. Αυτό μπορεί να προκαλέσει απροσδόκητη στροφή προς τη μια ή την άλλη κατεύθυνση (το φαινόμενο αυτό ονομάζεται πηδαλιουχία με την πλώρη ή υπερστροφή), αν επιχειρήσετε να στρίψετε ή συναντήσετε μεγάλο κύμα. Η ρύθμιση της εξωλέμβιας μακριά από τον καθρέφτη του σκάφους έχει ως αποτέλεσμα τα εξής: Σηκώνει την πλώρη έξω από το νερό. Γενικά, αυξάνει την τελική ταχύτητα. Αυξάνει το διάκενο από βυθισμένα αντικείμενα ή ρηχό βυθό. Αυξάνει τη ροπή διεύθυνσης ή την έλξη προς τα αριστερά σε κανονικό ύψος εγκατάστασης (όταν χρησιμοποιείται η συνήθης δεξιόστροφη προπέλα). Όταν η γωνία ρύθμισης είναι υπερβολικά μεγάλη, μπορεί να προκληθεί πρόνευση (αναπήδηση) του σκάφους ή αερισμός της προπέλας. ell 29

40 ΧΑΡΑΚΤΗΡΙΣΤΙΚΆ ΚΑΙ ΧΕΙΡΙΣΤΉΡΙΑ Ρύθμισης της τριβής της λαβής γκαζιού - Μοντέλα με λαγουδέρα Στρέψτε το σύνδεσμο τύπου πεταλούδας για να ρυθμίσετε και να διατηρήσετε το γκάζι στην επιθυμητή ταχύτητα Ρύθμιση της τριβής διεύθυνσης - Μοντέλα με λαγουδέρα! ΠΡΟΕΙΔΟΠΟΙΗΣΗ Αποφύγετε πιθανό σοβαρό τραυματισμό ή το θάνατο λόγω απώλειας του ελέγχου του σκάφους. Διατηρήστε επαρκή τριβή διεύθυνσης ώστε η εξωλέμβια να μην στρίβει κατά μια πλήρη στροφή αν αφήσετε τη λαγουδέρα ή το τιμόνι. Ρυθμίστε το μοχλό αυτό ώστε η λαγουδέρα να έχει την επιθυμητή τριβή διεύθυνσης (αντίσταση). a - b - Αύξηση της τριβής Μείωση της τριβής a b Ρύθμιση αντιτίμονου Η ροπή διεύθυνσης της προπέλας προκαλεί την έλξη του σκάφους προς τη μια κατεύθυνση. Aυτή η ροπή διεύθυνσης είναι κάτι φυσικό εφόσον η εξωλέμβιά σας δεν είναι εξισορροπημένη με τον άξονα της προπέλας να είναι παράλληλος με την επιφάνεια του νερού. Το αντιτίμονο μπορεί σε πολλές περιπτώσεις να βοηθήσει στην αντιστάθμιση αυτής της ροπής διεύθυνσης και μπορεί να ρυθμιστεί εντός ορίων έτσι ώστε να μειωθεί η τυχόν άνιση προσπάθεια κατά την πηδαλιουχία ell

41 ΧΑΡΑΚΤΗΡΙΣΤΙΚΆ ΚΑΙ ΧΕΙΡΙΣΤΉΡΙΑ ΣΗΜΕΙΩΣΗ: Η ρύθμιση του αντιτίμονου δεν θα έχει ουσιαστική επίδραση στη μείωση της ροπής διεύθυνσης αν η εξωλέμβια έχει τοποθετηθεί με την πλάκα αποφυγής αερισμού περίπου 50 mm (2 in.) ή περισσότερο πάνω από τον πυθμένα του σκάφους. ΜΟΝΤΈΛΑ ΧΩΡΊΣ ΗΛΕΚΤΡΙΚΌ ΣΎΣΤΗΜΑ ΡΎΘΜΙΣΗΣ ΑΝΎΨΩΣΗΣ (POWER TRIM) Λειτουργήστε το σκάφος σας με ταχύτητα κρουαζιέρας και την εξωλέμβια ρυθμισμένη στην επιθυμητή θέση τριμαρίσματος, τοποθετώντας τον πείρο κλίσης στην τρύπα πείρου κλίσης που θέλετε. Στρίψτε το σκάφος αριστερά και δεξιά και παρατηρήστε προς ποια κατεύθυνση στρίβει πιο εύκολα. Αν χρειάζεται ρύθμιση, χαλαρώστε το μπουλόνι του αντιτίμονου και κάντε μικρορυθμίσεις ανά κάθε μια φορά. Αν το σκάφος στρίβει πιο εύκολα προς τα αριστερά, μετακινήστε το οπίσθιο άκρο του αντιτίμονου προς τα αριστερά. Αν το σκάφος στρίβει πιο εύκολα προς τα δεξιά, μετακινήστε το οπίσθιο άκρο του αντιτίμονου προς τα δεξιά. Σφίξτε πάλι το μπουλόνι και κάντε δοκιμή εκ νέου. ΜΟΝΤΈΛΑ ΜΕ ΗΛΕΚΤΡΙΚΌ ΣΎΣΤΗΜΑ ΡΎΘΜΙΣΗΣ ΑΝΎΨΩΣΗΣ (POWER TRIM) Λειτουργήστε το σκάφος σας με κανονική ταχύτητα κρουαζιέρας, με την εξωλέμβια ρυθμισμένη στην επιθυμητή θέση τριμαρίσματος. Στρίψτε το σκάφος αριστερά και δεξιά και παρατηρήστε προς ποια κατεύθυνση στρίβει πιο εύκολα. Αν χρειάζεται ρύθμιση, χαλαρώστε το μπουλόνι του αντιτίμονου και κάντε μικρορυθμίσεις ανά κάθε μια φορά. Αν το σκάφος στρίβει πιο εύκολα προς τα αριστερά, μετακινήστε το οπίσθιο άκρο του αντιτίμονου προς τα αριστερά. Αν το σκάφος στρίβει πιο εύκολα προς τα δεξιά, μετακινήστε το οπίσθιο άκρο του αντιτίμονου προς τα δεξιά. Σφίξτε πάλι το μπουλόνι και κάντε δοκιμή εκ νέου. ell 31

42 ΛΕΙΤΟΥΡΓΊΑ Σημαντική καθημερινή επιθεώρηση πριν από κάθε χρήση Ένας εξωλέμβιος κινητήρας τοποθετημένος στο σκάφος θα πρέπει να υπόκειται σε επιθεώρηση και έλεγχο των εξαρτημάτων στερέωσής του για να εξασφαλιστεί ότι αυτά δεν έχουν λασκάρει. Ένα ταμπελάκι επάνω στο μπρακέτο του καθρέφτη υπενθυμίζει στον κάτοχο να ελέγχει τα συνδετικά τεμάχια με τα οποία στερεώνεται η εξωλέμβια στον καθρέφτη πριν από κάθε χρήση Ταμπελάκι στο μπρακέτο του καθρέφτη Λίστα ελέγχου πριν από την εκκίνηση Ο χειριστής γνωρίζει τις διαδικασίες ασφαλούς ναυσιπλοΐας, λειτουργίας και πηδαλιουχίας του σκάφους. Ατομική συσκευή επίπλευσης κατάλληλου μεγέθους για κάθε άτομο που επιβαίνει στο σκάφος σας στην οποία πρέπει να υπάρχει ταχεία και εύκολη πρόσβαση. Επιβάλλεται από τη νομοθεσία. Κυκλικό σωσίβιο ή μαξιλάρι αφρού σχεδιασμένα για ρίψη σε άτομο που είναι στο νερό. Γνώση της μέγιστης χωρητικότητας φορτίου του σκάφους. Συμβουλευτείτε την πινακίδα χωρητικότητας του σκάφους. Επαρκής προμήθεια καυσίμου. Επαρκής προμήθεια λαδιού (ψεκασμός λαδιού). Διευθέτηση των επιβατών και του φορτίου του σκάφους με τέτοιο τρόπο ώστε το βάρος να κατανέμεται ομοιόμορφα και ο κάθε επιβάτης να κάθεται σε κατάλληλο κάθισμα. Ενημερώστε κάποιον σχετικά με τον προορισμό σας και το πότε προβλέπεται να επιστρέψετε. Είναι παράνομο να οδηγείτε σκάφος υπό την επήρεια αλκοόλ ή ναρκωτικών. Μάθετε τα νερά και την περιοχή όπου θα οδηγήσετε το σκάφος. Ενημερωθείτε σχετικά με την παλίρροια, τα ρεύματα, τους αμμώδεις ύφαλους, τα βράχια και άλλους κινδύνους. Διενεργήστε τους ελέγχους που αναφέρονται στην ενότητασυντήρηση - Πρόγραμμα επιθεώρησης και συντήρησης. Λειτουργία σε θερμοκρασία κάτω από 0 C Όταν χρησιμοποιείτε την εξωλέμβιά σας ή την έχετε αγκυροβολημένη σε θερμοκρασία κάτω από 0 C ή ελαφρώς μεγαλύτερη, διατηρείτε πάντα την εξωλέμβια γερμένη προς τα κάτω έτσι ώστε το κιβώτιο ταχυτήτων να είναι βυθισμένο στο νερό. Με τον τρόπο αυτό αποφεύγεται το πάγωμα του νερού που έχει παγιδευτεί στο κιβώτιο ταχυτήτων και η πρόκληση ενδεχόμενης ζημιάς στην αντλία νερού και τα υπόλοιπα εξαρτήματα. 32 ell

43 Αν υπάρχει πιθανότητα σχηματισμού πάγου στο νερό, πρέπει να βγάλετε την εξωλέμβια και να κάνετε πλήρη αποστράγγιση του νερού. Εάν σχηματιστεί πάγος στη στάθμη νερού εντός του περιβλήματος του άξονα μετάδοσης κίνησης της εξωλέμβιας, η ροή του νερού προς τον κινητήρα θα αποφραχτεί με αποτέλεσμα να προκληθεί πιθανή ζημιά. Λειτουργία σε αλμυρό ή ρυπασμένο νερό Συνιστούμε να ξεπλένετε τις εσωτερικές διόδους νερού της εξωλέμβιας με γλυκό νερό μετά από κάθε χρήση σε αλμυρά ή μολυσμένα νερά. Με τον τρόπο αυτό αποφεύγεται η απόφραξη των διόδων νερού από τα συσσωρευμένα ιζήματα. Ανατρέξτε στην ενότητασυντήρηση - Ξέπλυμα του συστήματος ψύξης. Αν το σκάφος σας είναι αγκυροβολημένο στο νερό, η εξωλέμβια πρέπει να είναι πάντα γερμένη με τέτοιο τρόπο ώστε το κιβώτιο ταχυτήτων να είναι τελείως έξω από το νερό (εκτός αν η θερμοκρασία είναι κάτω από 0 C) όταν δεν χρησιμοποιείται. Πλένετε το εξωτερικό μέρος της εξωλέμβιας και ξεπλένετε το στόμιο εξαγωγής της προπέλας και το κιβώτιο ταχυτήτων με γλυκό νερό μετά από κάθε χρήση. Κάθε μήνα, ψεκάστε τις εξωτερικές μεταλλικές επιφάνειες με αντιδιαβρωτικό της Mercury Precision ή της Quicksilver. Μην ψεκάζετε τα ανόδια έλεγχου διάβρωσης διότι αυτό ελαττώνει την αποτελεσματικότητα των ανοδίων. Συνέπειες του υψόμετρου και του καιρού στην απόδοση Οι παρακάτω συνθήκες συντελούν στη μείωση της απόδοσης του κινητήρα και δε μπορούν να αντισταθμιστούν από το καύσιμο του κινητήρα ή τα συστήματα ηλεκτρονικής διαχείρισης: Υψόμετρα πάνω από τη στάθμη της θάλασσας Υψηλή θερμοκρασία Χαμηλή βαρομετρική πίεση Υψηλή υγρασία Οι παραπάνω συνθήκες επιφέρουν την ελάττωση της πυκνότητας του αέρα που δέχεται ο κινητήρας, η οποία με τη σειρά της μειώνει τα εξής: Πίεση υπερπλήρωσης σε κινητήρες με σύστημα υπερπλήρωσης Την ιπποδύναμη και τη ροπή σε όλο το εύρος ΣΑΛ Peak RPM (Mέγιστες ΣΑΛ) Τη συμπίεση κατά την περιστροφή ΠΑΡΑΔΕΙΓΜΑ: Ένας κινητήρας που λειτουργεί σε υψόμετρο ποδών θα παρουσιάζει απώλεια ισχύος άνω του 30% ενώ η απώλεια ισχύος σε μία θερμή και υγρή ημέρα μπορεί να φτάσει και το 14%. Αυτές οι απώλειες ισχύουν για ατμοσφαιρικούς κινητήρες και κινητήρες με υπερπλήρωση. Αντιστάθμιση συνθηκών που μειώνουν την ισχύ: Επιλέξτε χαμηλότερο βήμα προπέλας. Αλλάξτε σχέση μετάδοσης. Μέρος της απόδοσης του σκάφους μπορεί να ανακτηθεί με την επιλογή χαμηλότερου βήματος προπέλας, αλλά η απόδοση του κινητήρα θα παραμείνει πεσμένη. Σε ορισμένες περιπτώσεις, η μείωση της σχέσης μετάδοσης ενδέχεται να είναι πιο επωφελής. Για βέλτιστη απόδοση του κινητήρα, ο κινητήρας να έχει την κατάλληλη προπέλα για να μπορεί να λειτουργήσει στις ανώτατες (ή σχεδόν στις ανώτατες) στροφές του συνιστώμενου εύρους σ.α.λ. με τέρμα γκάζι και κανονικό φορτίο σκάφους. Άλλα πλεονεκτήματα που έχει η αλλαγή του βήματος προπέλας ή της σχέσης μετάδοσης: Μειώνει την πιθανότητα εκτόνωσης Βελτιώνει συνολικά την αξιοπιστία και την αντοχή του κινητήρα Λειτουργία σε μεγάλα υψόμετρα ΛΕΙΤΟΥΡΓΊΑ ΣΗΜΑΝΤΙΚΟ: Προς αποφυγή σοβαρών βλαβών στον κινητήρα λόγω φτωχού μίγματος καυσίμου, μη λειτουργείτε την εξωλέμβια (εάν έχετε αλλάξει τα ζιγκλέρ για μεγαλύτερο υψόμετρο) σε χαμηλότερο υψόμετρο, εκτός εάν αλλάξετε ξανά τα ζιγκλέρ ώστε να ανταποκρίνονται στο νέο υψόμετρο. ell 33

44 Η λειτουργία της εξωλέμβιας σε υψόμετρο ανώτερο από 750 m (2500 ft.) πάνω από το επίπεδο της θάλασσας, μπορεί να απαιτεί την αλλαγή των ζιγκλέρ του καρμπιρατέρ ή/και προπέλα διαφορετικού βήματος. Συμβουλευθείτε τον αντιπρόσωπό σας. Έτσι, θα μειωθεί η κανονική απώλεια απόδοσης που προκύπτει σαν αποτέλεσμα του μειωμένου οξυγόνου στον αέρα, το οποίο, με τη σειρά του, προκαλεί υπερβολικά πλούσιο μίγμα καυσίμου. Διαδικασία στρωσίματος κινητήρα ΣΗΜΑΝΤΙΚΟ: Αν δεν ακολουθήσετε τις διαδικασίες στρωσίματος κινητήρα, μπορεί να προκληθεί κακή απόδοση καθ' όλη τη διάρκεια ζωής του κινητήρα, καθώς και ζημιά σε αυτόν. Ακολουθείτε πάντα τις διαδικασίες στρωσίματος. ΜΊΓΜΑ ΚΑΥΣΊΜΟΥ ΓΙΑ ΤΟ ΣΤΡΏΣΙΜΟ ΤΟΥ ΚΙΝΗΤΉΡΑ Για το πρώτο ρεζερβουάρ καυσίμου, χρησιμοποιήστε μίγμα βενζίνης/λαδιού σε αναλογία 50:1 (2%). Ανατρέξτε στον παρακάτω πίνακα για τις αναλογίες ανάμιξης. Με τη χρησιμοποίηση αυτού του μίγματος καυσίμου σε συνδυασμό με το λάδι από το σύστημα ψεκασμού λαδιού εξασφαλίζεται η επαρκής λίπανση του κινητήρα κατά το στρώσιμό του. ΔΙΑΔΙΚΑΣΊΑ ΣΤΡΩΣΊΜΑΤΟΣ Λειτουργήστε το γκάζι σε διάφορες θέσεις κατά την πρώτη ώρα λειτουργίας. Κατά την πρώτη ώρα λειτουργίας, μη διατηρείτε σταθερή ταχύτητα για περισσότερο από δύο λεπτά και μη διατηρείτε το γκάζι τελείως ανοικτό για μεγάλο διάστημα. Εκκίνηση του κινητήρα ΛΕΙΤΟΥΡΓΊΑ Πριν την εκκίνηση, διαβάστε την ενότητα «Λίστα ελέγχου πριν την εκκίνηση», τις ειδικές οδηγίες λειτουργίες και την ενότητα «Διαδικασία στρωσίματος κινητήρα» του κεφαλαίου «Λειτουργία». ΕΙΔΟΠΟΙΗΣΗ Αν δεν υπάρχει αρκετό νερό ψύξης, ο κινητήρας, η αντλία νερού και άλλα εξαρτήματα θα υπερθερμανθούν και θα υποστούν ζημιές. Φροντίστε για την παροχή επαρκούς ποσότητας νερού στις εισαγωγές νερού κατά τη διάρκεια της λειτουργίας. 1. Κατεβάστε την εξωλέμβια στην κάθετη θέση λειτουργίας. Βεβαιωθείτε ότι όλες οι οπές της εισαγωγής νερού ψύξης είναι βυθισμένες ell

45 ΛΕΙΤΟΥΡΓΊΑ 2. Ανοίξτε τη βίδα αερισμού του ρεζερβουάρ (στο πώμα πλήρωσης), για τα ρεζερβουάρ με χειροκίνητο αερισμό. 3. Συνδέστε το σωλήνα καυσίμου με την εξωλέμβια Πιέστε τη φούσκα αρχικής πλήρωσης του σωλήνα καυσίμου αρκετές φορές μέχρι να σκληρύνει ΣΗΜΕΙΩΣΗ: Ο κινητήρας δεν θα πάρει εμπρός αν ο αναδέτης δεν τεθεί στη θέση "RUN" (λειτουργία). 5. Θέστε το διακόπτη σβησίματος με αναδέτη στη θέση "RUN" (λειτουργία). Ανατρέξτε στην ενότητα Γενικές πληροφορίες - Διακόπτης σβησίματος με αναδέτη ell 35

46 ΛΕΙΤΟΥΡΓΊΑ 6. Βάλτε το μοχλό ταχυτήτων της εξωλέμβιας στη νεκρά (N). N N Μοντέλο χωρίς ηλεκτρικό σύστημα ρύθμισης ανύψωσης (power trim) - Ασφαλίστε το μοχλό ασφάλισης κλίσης στη θέση ασφάλισης/λειτουργίας. a b a - Θέση κλίσης b - Θέση ασφάλισης/λειτουργίας Μοντέλα με λαγουδέρα - Ευθυγραμμίστε το δείκτη της λαβής γκαζιού στη θέση «START» (εκκίνηση) Μοντέλα με τηλεχειριστήριο - Εάν ο κινητήρας είναι ψυχρός, προωθήστε το μοχλό υψηλού ρελαντί ή το μηχανισμό που παρέχει έλεγχο μόνο του γκαζιού στην κατά προσέγγιση ενδιάμεση θέση. Μετά την εκκίνηση του κινητήρα, αμέσως ρυθμίστε τη θέση του μοχλού υψηλού ρελαντί ώστε οι στροφές του κινητήρα να πέσουν κάτω από τις 2000 σ.α.λ. Αφού ζεσταθεί ο κινητήρας, επαναφέρετε τις στροφές στο κανονικό ρελαντί. a - b - Μοχλός υψηλού ρελαντί Μοχλός για γκάζι μόνο a b Εκκίνηση μπουκωμένου κινητήρα: a. Μοντέλα με λαγουδέρα - Προωθήστε τη λαβή γκαζιού στη θέση τέρμα γκάζι. Χωρίς να ενεργοποιήσετε την επιπλέον τροφοδοσία, βάλτε εμπρός τον κινητήρα ακολουθώντας τη διαδικασία εκκίνησης. Μειώστε αμέσως τις στροφές του κινητήρα όταν πάρει εμπρός. 36 ell

47 ΛΕΙΤΟΥΡΓΊΑ b. Μοντέλα με τηλεχειριστήριο - Προωθήστε το μοχλό υψηλού ρελαντί ή το μοχλό μόνο για γκάζι στη μέγιστη θέση. Χωρίς να ενεργοποιήσετε την επιπλέον τροφοδοσία, μιζάρετε για 10 δευτερόλεπτα. Περιμένετε 30 δευτερόλεπτα και επαναλάβετε μέχρι να αρχίσει η λειτουργία του κινητήρα. Μειώστε αμέσως τις στροφές του κινητήρα όταν πάρει εμπρός. 11. Στρέψτε το κλειδί στη θέση "START" (ΕΚΚΙΝΗΣΗ) και εκκινήστε τον κινητήρα. Εάν ο κινητήρας είναι κρύος, ωθήστε το κλειδί προς τα μέσα για να τροφοδοτήσετε τον κινητήρα καθώς μιζάρετε. Αν ο κινητήρας δεν πάρει εμπρός μέσα σε δέκα δευτερόλεπτα, γυρίστε το κλειδί στη θέση «ON» (ανοικτό), περιμένετε 30 δευτερόλεπτα και προσπαθήστε ξανά. Εάν ο κινητήρας είναι έτοιμος να σβήσει, πιέστε τη φούσκα πλήρωσης έως ότου ο κινητήρας αρχίσει να λειτουργεί ομαλά ! ΠΡΟΕΙΔΟΠΟΙΗΣΗ Η απότομη επιτάχυνση μπορεί να έχει ως αποτέλεσμα σοβαρό τραυματισμό ή και το θάνατο από πτώση εντός ή εκτός του σκάφους. Μειώστε τις στροφές του κινητήρα προτού βάλετε ταχύτητα. 12. Αφού πάρει εμπρός ο κινητήρας, ελέγξτε αν υπάρχει σταθερή ροή νερού από την οπή του δείκτη αντλίας νερού ΣΗΜΑΝΤΙΚΟ: Αν δεν βγαίνει νερό από την οπή του δείκτη αντλίας νερού, σβήστε τον κινητήρα και ελέγξτε αν είναι αποφραγμένη η εισαγωγή νερού ψύξης. Η μη ύπαρξη απόφραξης μπορεί να σημαίνει ότι υπάρχει βλάβη στην αντλία νερού ή απόφραξη του συστήματος ψύξης. Οι συνθήκες αυτές προκαλούν υπερθέρμανση του κινητήρα. Ζητήστε από τον αντιπρόσωπό σας να ελέγξει την εξωλέμβια. Η λειτουργία του κινητήρα ενώ αυτός παρουσιάζει υπερθέρμανση μπορεί να προκαλέσει σοβαρή ζημιά στον κινητήρα. Αλλαγή ταχυτήτων ΣΗΜΑΝΤΙΚΟ: Μη βάζετε ποτέ ταχύτητα στην εξωλέμβια αν οι στροφές του κινητήρα δεν είναι στο ρελαντί. Μην βάζετε ποτέ το μοχλό ταχυτήτων της εξωλέμβιας στο ανάποδα (όπισθεν) όταν ο κινητήρας δεν λειτουργεί. Η εξωλέμβια έχει τρεις θέσεις αλλαγής ταχυτήτων (επιλογής κατεύθυνσης πλεύσης) για τη λειτουργία της: Πρόσω (F) / Νεκρά (N) / Ανάποδα (R), δηλαδή κίνηση εμπρός / νεκρό (χωρίς ταχύτητα) / όπισθεν. F N R R N F ell 37

48 ΛΕΙΤΟΥΡΓΊΑ Μοντέλα με τηλεχειριστήριο - Όταν αλλάζετε ταχύτητα, να σταματάτε πάντα στη θέση της νεκράς και να αφήνετε τις στροφές του κινητήρα να κατέβουν στο ρελαντί Μοντέλα με λαγουδέρα - Μειώστε τις στροφές του κινητήρα στο ρελαντί πριν αλλάξετε κατεύθυνση πλεύσης Να βάζετε πάντα ταχύτητα στην εξωλέμβια με μια γρήγορη κίνηση. Αφού βάλετε ταχύτητα στην εξωλέμβια, προωθήστε το μοχλό του τηλεχειριστηρίου ή γυρίστε την περιστρεφόμενη λαβή γκαζιού (λαγουδέρα) για να αυξήσετε την ταχύτητα. Σβήσιμο του κινητήρα 1. Μοντέλα με χειριστήριο - Μειώστε τις στροφές του κινητήρα και βάλτε το μοχλό ταχυτήτων της εξωλέμβιας στο νεκρό. Γυρίστε τον διακόπτη μίζας στη θέση "OFF" (κλειστό) ell

49 ΛΕΙΤΟΥΡΓΊΑ 2. Μοντέλα με λαγουδέρα - Μειώστε τις στροφές του κινητήρα και βάλτε το μοχλό ταχυτήτων της εξωλέμβιας στο νεκρό. Πατήστε το κουμπί σβησίματος κινητήρα ή γυρίστε το διακόπτη μίζας στη θέση «OFF» (κλειστό) Εκκίνηση σε έκτακτη ανάγκη Αν το σύστημα της μίζας πάθει βλάβη, χρησιμοποιήστε το εφεδρικό σκοινί εκκίνησης (παρέχεται) και ακολουθήστε τη διαδικασία. 1. Αφαιρέστε το καπάκι του σφονδύλου ! ΠΡΟΕΙΔΟΠΟΙΗΣΗ Το σύστημα προστασίας του κινητήρα από υπερβολικές στροφές στη νεκρά είναι ανενεργό όταν εκκινείτε τον κινητήρα με το σκοινί εκκίνησης έκτακτης ανάγκης. Φέρτε τις στροφές του κινητήρα στο ρελαντί και το μοχλό ταχυτήτων στο νεκρό για να μην πάρει εμπρός η εξωλέμβια ενώ έχει ταχύτητα. 2. Βάλτε το μοχλό ταχυτήτων της εξωλέμβιας στη νεκρά (N). N N ell 39

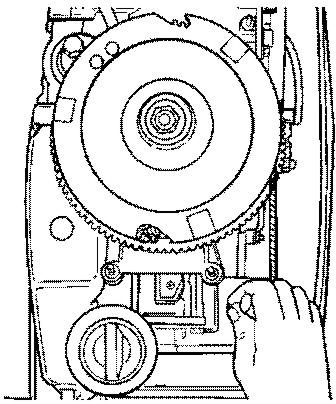

50 ΛΕΙΤΟΥΡΓΊΑ 3. Γυρίστε το διακόπτη μίζας στη θέση «ON» (ανοιχτό) Θέστε το διακόπτη σβησίματος με αναδέτη στη θέση "RUN" (λειτουργία). Ανατρέξτε στην ενότητα Γενικές πληροφορίες - Διακόπτης σβησίματος με αναδέτη ! ΠΡΟΕΙΔΟΠΟΙΗΣΗ Κάθε φορά που το κλειδί γυρίζει στη θέση ενεργοποίησης, υπάρχει υψηλή τάση, και ιδιαίτερα όταν ο κινητήρας τίθεται σε λειτουργία ή λειτουργεί. Όταν εκτελείτε δοκιμές με τον κινητήρα σε λειτουργία, μην αγγίζετε τα στοιχεία της ανάφλεξης ή τους μεταλλικούς αισθητήρες δοκιμής και μένετε μακριά από τα καλώδια των μπουζί.! ΠΡΟΕΙΔΟΠΟΙΗΣΗ Ο εκτεθειμένος κινούμενος σφόνδυλος μπορεί να προκαλέσει σοβαρό τραυματισμό. Φροντίστε χέρια, μαλλιά, ρούχα, εργαλεία και άλλα αντικείμενα να είναι μακριά από τον κινητήρα όταν βάζετε εμπρός ή λειτουργείτε τον κινητήρα. ΜΗΝ επιχειρήσετε να επανατοποθετήσετε το καπάκι του σφονδύλου ή το άνω κάλυμμα ενώ λειτουργεί ο κινητήρας. 5. Τοποθετήστε τον κόμπο του σκοινιού εκκίνησης στην εγκοπή του σφονδύλου και τυλίξτε δεξιόστροφα το σκοινί γύρω από το σφόνδυλο ell

51 ΛΕΙΤΟΥΡΓΊΑ 6. Αν ο κινητήρας είναι κρύος, κρατήστε πατημένο το κουμπί τροφοδοσίας και ανεβάστε τη πίεση του καυσίμου πιέζοντας τη φούσκα πλήρωσης καυσίμου Τραβήξτε το σκοινί εκκίνησης για να βάλετε εμπρός τον κινητήρα. ell 41

52 Φροντίδα της εξωλέμβιας Για να διατηρήσετε την εξωλέμβιά σας στην καλύτερη δυνατή κατάσταση λειτουργίας, είναι σημαντικό να κάνετε στην εξωλέμβια τις περιοδικές επιθεωρήσεις και εργασίες συντήρησης που αναφέρονται στο Πρόγραμμα επιθεώρησης και συντήρησης. Σας προτρέπουμε να συντηρείτε σωστά την εξωλέμβιά σας προκειμένου να διασφαλιστεί η ασφάλεια, τόσο η δική σας όσο και των επιβατών σας, και να διατηρηθεί η αξιοπιστία της. Καταγράφετε τις εκτελεσθείσες εργασίες συντήρησης στο Ημερολόγιο συντήρησης στο πίσω μέρος αυτού του εγχειριδίου. Κρατήστε όλες τις παραγγελίες και αποδείξεις εργασιών συντήρησης. ΕΠΙΛΟΓΉ ΑΝΤΑΛΛΑΚΤΙΚΏΝ ΓΙΑ ΤΗΝ ΕΞΩΛΈΜΒΙΆ ΣΑΣ. Συνιστούμε τη χρήση γνήσιων ανταλλακτικών και λιπαντικών της Mercury Precision ή της Quicksilver. Κανονισμοί EPA Όλες οι νέες εξωλέμβιες που κατασκευάζονται από τη Mercury Marine πιστοποιούνται από την Υπηρεσία Προστασίας Περιβάλλοντος των Η.Π.Α. ως συμμορφούμενες με τις απαιτήσεις των κανονισμών για τον έλεγχο της ρύπανσης του αέρα από νέους εξωλέμβιους κινητήρες. Η εν λόγω πιστοποίηση υπόκειται στις αναπροσαρμογές που ορίζονται βάσει των εργοστασιακών προτύπων. Γι' αυτό το λόγο, η διαδικασία εργοστασιακού σέρβις του προϊόντος πρέπει να τηρείται απόλυτα και, όπου αυτό είναι δυνατόν, να συμμορφώνεται με τον αρχικό σκοπό του σχεδιασμού. Η συντήρηση, η αντικατάσταση ή η επισκευή των διατάξεων ελέγχου των εκπομπών πρέπει να εκτελείται σε συνεργείο ή από τεχνικό ειδικευμένο στην επισκευή κινητήρων θαλάσσης με σύστημα ελεγχόμενης ανάφλεξης (SI). Εκπομπές EPA ΠΙΝΑΚΊΔΑ ΠΙΣΤΟΠΟΊΗΣΗΣ ΕΚΠΟΜΠΏΝ ΣΥΝΤΉΡΗΣΗ Κατά το χρόνο της κατασκευής τοποθετείται στον κινητήρα μια πινακίδα πιστοποίησης εκπομπών, στην οποία αναφέρονται τα επίπεδα εκπομπών και οι προδιαγραφές του κινητήρα που σχετίζονται άμεσα με τις εκπομπές. a b c d e a - b - c - d - e - f - g - h - i - IDLE SPEED: hp TIMING (IN DEGREES): Standard spark plug: Suppressor spark plug: GAP : EMISSION CONTROL INFORMATION This engine conforms to model year EPA regulations for Marine SI engines. Refer to Owner's Manual for required maintenance. Valve Clearance (Cold) mm FAMILY: FEL: Στροφές ρελαντί Ιπποδύναμη κινητήρα Προδιαγραφή χρονισμού Συνιστώμενο μπουζί και διάκενο Διάκενο βαλβίδων (εάν έχει εφαρμογή) Αριθμός ομάδας Μέγιστη τιμή εκπομπών για την ομάδα κινητήρων Κυβισμός Ημερομηνία κατασκευής cc Intake Exhaust g/kw h f g h i ell

53 ΕΥΘΎΝΗ ΚΑΤΌΧΟΥ Ο κάτοχος/χειριστής οφείλει να μεριμνά για την εκτέλεση της τακτικής συντήρησης του κινητήρα, έτσι ώστε τα επίπεδα εκπομπών να διατηρούνται εντός των πλαισίων των προδιαγεγραμμένων προτύπων. Ο κάτοχος/χειριστής δεν επιτρέπεται να τροποποιεί τον κινητήρα με οποιονδήποτε τρόπο που θα μπορούσε να επιφέρει αλλαγές στην ιπποδύναμη ή να προκαλέσει την υπέρβαση των προκαθορισμένων εργοστασιακών τιμών για τα επίπεδα εκπομπών. Πρόγραμμα επιθεώρησης και συντήρησης ΗΜΕΡΉΣΙΟΙ ΈΛΕΓΧΟΙ Ελέγξτε τη στάθμη λαδιού του κινητήρα Ελέγξτε το διακόπτη σβησίματος με αναδέτη Ελέγξτε το σύστημα καυσίμου για διαρροές Ελέγξτε αν ο κινητήρας είναι καλά σφιγμένος στον καθρέφτη Ελέγξτε το σύστημα διεύθυνσης για ''κόλλημα'' Ελέγξτε την προπέλας για ζημιά Ελέγξτε τις προσαρμογές και τους εύκαμπτους σωλήνες του υδραυλικού τιμονιού για ενδείξεις φθοράς, αν υπάρχει. Ελέγξτε τη στάθμη του υγρού υδραυλικού τιμονιού, αν υπάρχει. ΜΕΤΆ ΑΠΌ ΚΆΘΕ ΧΡΉΣΗ Πλύντε το εξωτερικό μέρος του συγκροτήματος κινητήρα με γλυκό νερό Ξεπλύντε το σύστημα ψύξης της εξωλέμβιας, μόνο αν τη χρησιμοποιείτε σε αλμυρά ή μολυσμένα νερά. ΕΤΗΣΊΩΣ Ή ΚΆΘΕ 100 ΏΡΕΣ Γρασάρετε τον κινητήρα, αν χρειάζεται. Αλλάξτε το λάδι και το φίλτρο του κινητήρα, εάν υπάρχει. Επιθεωρήστε το θερμοστάτη, μόνο αν κάνετε χρήση σε αλμυρά ή μολυσμένα νερά. Να προσθέτετε Quickleen στη δεξαμενή καυσίμου, μια φορά το χρόνο, ανά κινητήρα. Αλείψτε αντικολλητικό στα σπειρώματα των μπουζί Αντικαταστήστε τη βαλβολίνη Επιθεωρήστε τα ανόδια ελέγχου διάβρωσης Αντικαταστήστε όλα τα φίλτρα στην πλευρά αναρρόφησης του συστήματος καυσίμου στοιχείο που διατίθεται από τον αντιπρόσωπο Λιπάνετε το πολύσφηνο του άξονα μετάδοσης κίνησης στοιχείο που διατίθεται από τον αντιπρόσωπο Λιπάνετε το πολύσφηνο του άξονα της προπέλας στοιχείο που διατίθεται από τον αντιπρόσωπο Ελέγξτε αν είναι καλά σφιγμένα όλα τα συνδετικά τεμάχια στοιχείο που διατίθεται από τον αντιπρόσωπο Ελέγξτε τη ροπή στρέψης του υλικού στερέωσης της εξωλέμβιας στοιχείο που διατίθεται από τον αντιπρόσωπο Ελέγξτε την κατάσταση της μπαταρίας και αν είναι καλά σφιγμένο το καλώδιο της μπαταρίας στοιχείο που διατίθεται από τον αντιπρόσωπο ΤΡΊΑ ΈΤΗ Ή 300 ΏΡΕΣ Αντικαταστήστε τα μπουζί ΣΥΝΤΉΡΗΣΗ Αντικαταστήστε τη φτερωτή της αντλίας νερού στοιχείο που διατίθεται από τον αντιπρόσωπο Επιθεωρήστε τους αυλούς από ανθρακονήματα στοιχείο που διατίθεται από τον αντιπρόσωπο Επιθεωρήστε τα βύσματα της πλεξούδας καλωδίωσης στοιχείο που διατίθεται από τον αντιπρόσωπο ell 43

54 ΣΥΝΤΉΡΗΣΗ Ελέγξτε τη ρύθμιση της ντίζας τηλεχειρισμού, αν ισχύει στοιχείο που διατίθεται από τον αντιπρόσωπο Αντικαταστήστε το φίλτρο καυσίμου υψηλής πίεσης στοιχείο που διατίθεται από τον αντιπρόσωπο Αντικαταστήστε το βοηθητικό ιμάντα μετάδοσης κίνησης στοιχείο που διατίθεται από τον αντιπρόσωπο Ελέγξτε το υγρό του ηλεκτρικού συστήματος ρύθμισης ανύψωσης (power trim) στοιχείο που διατίθεται από τον αντιπρόσωπο Ελέγξτε τις βάσεις στερέωσης του κινητήρα στοιχείο που διατίθεται από τον αντιπρόσωπο Ξέπλυμα του συστήματος ψύξης Ξεπλύντε τις εσωτερικές διόδους νερού της εξωλέμβιας με γλυκό νερό μετά από κάθε χρήση σε αλμυρά ή μολυσμένα νερά ή σε βαλτόνερα. Με τον τρόπο αυτό αποφεύγεται η απόφραξη των εσωτερικών διόδων νερού από τα συσσωρευμένα ιζήματα. Χρησιμοποιήστε προσάρτημα έκπλυσης (ή αντίστοιχο εξάρτημα) της Mercury Precision ή της Quicksilver.! ΠΡΟΕΙΔΟΠΟΙΗΣΗ Οι περιστρεφόμενες προπέλες μπορεί να προκαλέσουν σοβαρό τραυματισμό ή και το θάνατο. Ποτέ μη θέτετε το σκάφος σε λειτουργία έξω από το νερό με τοποθετημένη προπέλα. Προτού τοποθετήσετε ή αφαιρέσετε μια προπέλα, βάλτε τη μονάδα μετάδοσης κίνησης στη νεκρά και ενεργοποιήστε το διακόπτη σβησίματος με αναδέτη για να εμποδίσετε την εκκίνηση του κινητήρα. Τοποθετήστε έναν ξύλινο τάκο μεταξύ του πτερυγίου της προπέλας και της πλάκας αποτροπής αερισμού. 1. Βγάλτε την προπέλα. Ανατρέξτε στην ενότητα Αντικατάσταση προπέλας. Τοποθετήστε το προσάρτημα απόπλυσης έτσι ώστε τα ελαστικό κύπελλα να εφαρμόζουν σφιχτά πάνω από την εισαγωγή νερού ψύξης Βιδώστε έναν εύκαμπτο σωλήνα νερού στο προσάρτημα έκπλυσης. Ανοίξτε την παροχή νερού και ρυθμίστε τη ροή έτσι ώστε να διαρρέει νερό γύρω από τα ελαστικά κύπελλα προκειμένου να διασφαλιστεί ότι ο κινητήρας δέχεται επαρκή παροχή νερού ψύξης Βάλτε εμπρός τον κινητήρα και λειτουργήστε τον στο ρελαντί με νεκρά. ΣΗΜΑΝΤΙΚΟ: Κατά το ξέπλυμα, μην λειτουργείτε τον κινητήρα σε στροφές πάνω από το ρελαντί. 44 ell

55 ΣΥΝΤΉΡΗΣΗ 4. Ρυθμίστε τη ροή του νερού (εάν χρειαστεί) έτσι ώστε το νερό που περισσεύει να συνεχίσει να διαρρέει νερό γύρω από τα ελαστικά κύπελλα προκειμένου να διασφαλιστεί ότι ο κινητήρας δέχεται επαρκή παροχή νερού ψύξης Ελέγξτε αν υπάρχει σταθερή ροή νερού από την οπή του δείκτη αντλίας νερού. Συνεχίστε να ξεπλένετε την εξωλέμβια για 3 έως 5 λεπτά, παρακολουθώντας προσεκτικά την παροχή του νερού ανά πάσα στιγμή. 6. Σβήστε τον κινητήρα, κλείστε το νερό και αφαιρέστε το προσάρτημα απόπλυσης. Επανατοποθετήστε την προπέλα. Αφαίρεση και τοποθέτηση άνω καλύμματος ΑΦΑΊΡΕΣΗ 1. Σπρώξτε κάτω το μοχλό και απασφαλίστε το πίσω μάνδαλο Σηκώστε το πίσω μέρος του καλύμματος και αποσυμπλέξτε το μπροστινό άγκιστρο ΤΟΠΟΘΈΤΗΣΗ 1. Συμπλέξτε το μπροστινό άγκιστρο και τοποθετήστε το κάλυμμα ώστε να εφαρμόσει στη φλάντζα καλύμματος. 2. Σπρώξτε το κάλυμμα τελείως κάτω και μετακινήστε τον πίσω μοχλό προς τα πάνω για να ασφαλίσει. Επιθεώρηση της μπαταρίας Οι μπαταρίες πρέπει να ελέγχονται σε τακτικά διαστήματα προκειμένου να διασφαλιστεί η δυνατότητα σωστής εκκίνησης του κινητήρα. ell 45

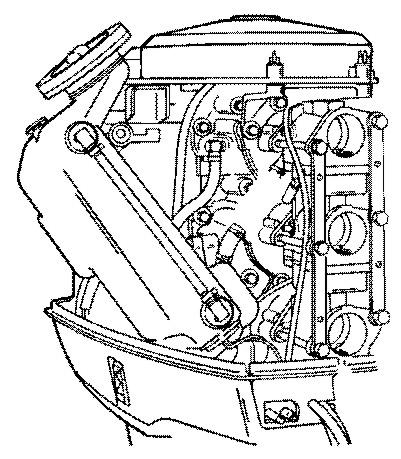

56 ΣΗΜΑΝΤΙΚΟ: Διαβάστε τις οδηγίες ασφάλειας και συντήρησης που παρέχονται μαζί με την μπαταρία σας. 1. Σβήστε τον κινητήρα πριν κάνετε σέρβις στην μπαταρία. 2. Βεβαιωθείτε ότι η μπαταρία είναι στερεωμένη καλά και δεν κουνιέται. 3. Οι ακροδέκτες των καλωδίων της μπαταρίας πρέπει να είναι καθαροί, καλά σφιγμένοι και σωστά τοποθετημένοι. Θετικό με θετικό και αρνητικό με αρνητικό. 4. Βεβαιωθείτε ότι η μπαταρία διαθέτει μη αγώγιμο κάλυμμα προστασίας προκειμένου να αποφευχθεί το ακούσιο βραχυκύκλωμα των ακροδεκτών. Σύστημα καυσίμου! ΠΡΟΕΙΔΟΠΟΙΗΣΗ Το καύσιμο είναι εύφλεκτο και εκρηκτικό. Βεβαιωθείτε ότι ο διακόπτης μίζας βρίσκεται στη θέση απενεργοποίησης και ο αναδέτης είναι τοποθετημένος έτσι ώστε ο κινητήρας να μη μπορεί να πάρει εμπρός. Μην καπνίζετε ούτε να επιτρέπετε πηγές σπινθήρων ή γυμνή φλόγα στην περιοχή ενώ κάνετε σέρβις. Ο χώρος εργασίας θα πρέπει είναι καλά αεριζόμενος και θα πρέπει να αποφεύγεται η παρατεταμένη έκθεση σε αναθυμιάσεις καυσίμου. Ελέγχετε πάντοτε για διαρροές προτού επιχειρήσετε να θέσετε τον κινητήρα σε λειτουργία, και σκουπίζετε αμέσως το καύσιμο που τυχόν έχει χυθεί. Πριν κάνετε σέρβις σε οποιοδήποτε εξάρτημα του συστήματος καυσίμου, σβήστε τον κινητήρα και αποσυνδέστε τη μπαταρία. Αδειάστε τελείως το σύστημα καυσίμου. Χρησιμοποιήστε εγκεκριμένο δοχείο για να συλλέξετε και να αποθηκεύσετε το καύσιμο. Σκουπίστε αμέσως το καύσιμο που έχει τυχόν χυθεί. Τα υλικά που χρησιμοποιούνται για το σκούπισμα του χυμένου καυσίμου πρέπει να απορρίπτονται σε εγκεκριμένο δοχείο. Το σέρβις του συστήματος καυσίμου πρέπει να διενεργείται σε καλά αεριζόμενη περιοχή. Μετά το τέλος οποιασδήποτε εργασίας σέρβις στο σύστημα καυσίμου, ελέγξτε για σημάδια διαρροής καυσίμου. ΦΊΛΤΡΟ ΤΟΥ ΑΓΩΓΟΎ ΚΑΥΣΊΜΟΥ ΣΥΝΤΉΡΗΣΗ Επιθεωρήστε το φίλτρο του αγωγού καυσίμου. Αν το φίλτρο φαίνεται μολυσμένο, βγάλτε το και αντικαταστήστε το ΣΗΜΑΝΤΙΚΟ: Επιθεωρήστε οπτικά για διαρροή καυσίμου από τις συνδέσεις του φίλτρου πιέζοντας τη φούσκα πλήρωσης μέχρι να σκληρύνει, ώστε να μπει καύσιμο στο φίλτρο. ΕΠΙΘΕΏΡΗΣΗ ΤΟΥ ΑΓΩΓΟΎ ΚΑΥΣΊΜΟΥ Επιθεωρήστε οπτικά τον αγωγό καυσίμου και τη φούσκα πλήρωσης για ρωγμές, φούσκωμα, διαρροές, σκλήρυνση ή άλλα σημάδια φθοράς ή ζημιάς. Αν η επιθεώρηση αποκαλύψει οποιαδήποτε από τα παραπάνω, ο σωλήνας καυσίμου ή η φούσκα πλήρωσης πρέπει να αντικατασταθεί. 46 ell

57 ΣΥΝΤΉΡΗΣΗ Υλικό στερέωσης ράβδου σύνδεσης τιμονιού ΣΗΜΑΝΤΙΚΟ: Η ράβδος σύνδεσης τιμονιού που συνδέει το καλώδιο τιμονιού με τον κινητήρα πρέπει να στερεωθεί χρησιμοποιώντας το ειδικό μπουλόνι με ροδέλα στην κεφαλή («δ», αριθμός ανταλλακτικού ) και τα ένθετα, αυτοασφαλιζόμενα κόντρα παξιμάδια από νάιλον («α» και «γ», αριθμός ανταλλακτικού ). Αυτά τα κόντρα παξιμάδια δεν πρέπει ποτέ να αντικαθίστανται με κοινά παξιμάδια (μη αυτοασφαλιζόμενα) διότι αυτά μπορεί να χαλαρώσουν και να πέσουν λόγω των κραδασμών με αποτέλεσμα την αποσύμπλεξη του βραχίονα.! ΠΡΟΕΙΔΟΠΟΙΗΣΗ Η αποσύμπλεξη της ράβδου σύνδεσης τιμονιού μπορεί να προκαλέσει πλήρη, ξαφνική, απότομη στροφή του σκάφους. Αυτή η δυνητικά βίαιη ενέργεια μπορεί να προκαλέσει την εκτίναξη των επιβατών εκτός του σκάφους, πράγμα που μπορεί να επιφέρει σοβαρό τραυματισμό ή το θάνατο. a b e c d a - Νάιλον ένθετο ασφαλιστικό παξιμάδι ( ) b - Επίπεδες ροδέλες c - Νάιλον ένθετο ασφαλιστικό παξιμάδι ( ) d - Ειδικό μπουλόνι με ροδέλα στην κεφαλή ( ) e - Αποστάτης Περιγραφή Nm lb. in. lb. ft. Μπουλόνι με ροδέλα στην κεφαλή Νάιλον ασφαλιστικό παξιμάδι «α» Νάιλον ασφαλιστικό παξιμάδι «γ» Σφίξτε το ασφαλιστικό παξιμάδι μέχρι να καθίσει και μετά ξεσφίξτε το κατά 1/4 της στροφής Συναρμολογήστε τη ράβδο σύνδεσης τιμονιού με το καλώδιο τιμονιού χρησιμοποιώντας τις δύο επίπεδες ροδέλες και το νάιλον ένθετο κόντρα παξιμάδι. Σφίξτε το κόντρα παξιμάδι μέχρι να καθίσει και μετά ξεσφίξτε το κατά 1/4 της στροφής. Συναρμολογήστε το βραχίονα τιμονιού με τον κινητήρα με το ειδικό μπουλόνι με ροδέλα στην κεφαλή, το κόντρα παξιμάδι και το διαχωριστικό τεμάχιο. Πρώτα σφίξτε το ειδικό μπουλόνι με ροδέλα στην κεφαλή, και στη συνέχεια σφίξτε το ασφαλιστικό παξιμάδι με την προβλεπόμενη ροπή στρέψης. ell 47

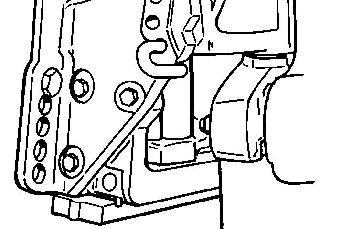

58 ΣΥΝΤΉΡΗΣΗ Αντικατάσταση της ασφάλειας ΣΗΜΑΝΤΙΚΟ: Έχετε πάντα μαζί σας εφεδρικές ασφάλειες SFE 20 Α. Το κύκλωμα ηλεκτρικής εκκίνησης προστατεύεται από την υπερφόρτωση με ασφάλεια SFE 20 Α. Αν η ασφάλεια καεί, η ηλεκτρική μίζα δεν λειτουργεί. Προσπαθήστε να εντοπίσετε και να διορθώσετε την αιτία της υπερφόρτωσης. Αν δεν βρείτε την αιτία, η ασφάλεια μπορεί να καεί και πάλι. Αντικαταστήστε την ασφάλεια με ασφάλεια της ίδιας ονομαστικής τιμής. Ανοίξτε την ασφαλειοθήκη και παρατηρήστε το ασημένιο νήμα της ασφάλειας. Εάν το νήμα είναι σπασμένο, αντικαταστήστε την ασφάλεια με νέα ασφάλεια της ίδιας ονομαστικής τιμής. a b a - b - Καλή ασφάλεια Νήμα σπασμένο Ανόδιο ελέγχου διάβρωσης Η εξωλέμβιά διαθέτει ανόδια ελέγχου διάβρωσης σε διάφορα σημεία. Το ανόδιο βοηθά στην προστασία της εξωλέμβιας από τη γαλβανική διάβρωση επιτρέποντας την αργή διάβρωση του δικού της μετάλλου της αντί των μετάλλων της εξωλέμβιας. Κάθε ανόδιο απαιτεί περιοδική επιθεώρηση, ιδιαίτερα σε αλμυρά νερά που επιταχύνουν τη διάβρωση. Για να διατηρηθεί αυτή η προστασία από τη διάβρωση, αντικαθιστάτε πάντα το ανόδιο πριν διαβρωθεί εντελώς. Μην βάφετε το ανόδιο ούτε να το αλείφετε με προστατευτική επικάλυψη διότι αυτό μειώνει την αποτελεσματικότητά του. Ένα ανόδιο είναι τοποθετημένο στο κάτω μέρος του συγκροτήματος μπρακέτου καθρέφτη. Η γλωσσίδα εξισορρόπησης είναι επίσης ανόδιο στα μοντέλα με κιβώτιο ταχυτήτων διαμέτρου87,3 mm (3-7/16 in.). Το κιβώτιο ταχυτήτων με διάμετρο108 mm (4-1/4 in.) έχει τρία ανόδια. Το ένα ανόδιο είναι η γλωσσίδα εξισορρόπησης και τα άλλα δύο βρίσκονται ανά ένα στην κάθε μια πλευρά του κιβωτίου ταχυτήτων. c a - Ανόδιο μπρακέτου καθρέφτη b - Αντιτίμονο c - Ανόδιο στην κάθε μια πλευρά του κιβωτίου ταχυτήτων b a ell

59 Αντικατάσταση προπέλας - Στάνταρ κιβώτιο ταχυτήτων! ΠΡΟΕΙΔΟΠΟΙΗΣΗ Οι περιστρεφόμενες προπέλες μπορεί να προκαλέσουν σοβαρό τραυματισμό ή και το θάνατο. Ποτέ μη θέτετε το σκάφος σε λειτουργία έξω από το νερό με τοποθετημένη προπέλα. Προτού τοποθετήσετε ή αφαιρέσετε μια προπέλα, βάλτε τη μονάδα μετάδοσης κίνησης στη νεκρά και ενεργοποιήστε το διακόπτη σβησίματος με αναδέτη για να εμποδίσετε την εκκίνηση του κινητήρα. Τοποθετήστε έναν ξύλινο τάκο μεταξύ του πτερυγίου της προπέλας και της πλάκας αποτροπής αερισμού. 1. Βάλτε το μοχλό ταχυτήτων της εξωλέμβιας στη νεκρά (N). N ΣΥΝΤΉΡΗΣΗ N Αφαιρέστε τα καλώδια των μπουζί για να εμποδίσετε τον κινητήρα να ξεκινήσει Ισιώστε τα λυγισμένα αυτάκια του συγκρατητήρα παξιμαδιού προπέλας ell 49

60 ΣΥΝΤΉΡΗΣΗ 4. Τοποθετήστε έναν ξύλινο τάκο μεταξύ του κιβωτίου ταχυτήτων και της προπέλας για να συγκρατηθεί η προπέλα και βγάλτε το παξιμάδι της προπέλας Τραβήξτε την προπέλα και βγάλτε την από τον άξονά της. Αν η προπέλα είναι κολλημένη στον άξονά της και δεν βγαίνει, πρέπει να ζητήσετε η αφαίρεσή της να γίνει από εξουσιοδοτημένο αντιπρόσωπο. 6. Αλείψτε τον άξονα προπέλας με γράσο Extreme Grease ή 2-4-C με PTFE. Αρ. αναφ. σωλήνα Περιγραφή Σημεία χρήσης Αρ. εξαρτήματος Γράσο ακραίων συνθηκών Extreme Grease Άξονας προπέλας 8M C με PTFE Άξονας προπέλας Q ΣΗΜΑΝΤΙΚΟ: Για να αποφευχθεί η διάβρωση του μουαγιέ της προπέλας και το κόλλημά του στον άξονα της προπέλας (ιδιαίτερα σε χρήση σε αλμυρά νερά), να αλείφετε πάντα ολόκληρο τον άξονα της προπέλας με μια στρώση από το συνιστώμενο λιπαντικό στα συνιστώμενα διαστήματα συντήρησης και επίσης κάθε φορά που βγάζετε την προπέλα. 50 ell

61 ΣΥΝΤΉΡΗΣΗ 7. Προπέλες με περαστό μουαγιέ Flo-Torq I - Τοποθετήστε στον άξονα το μπροστινό ωστικό μουαγιέ, την προπέλα, το συγκρατητήρα του παξιμαδιού της προπέλας και το παξιμάδι της προπέλας. a b a - b - c - d - Παξιμάδι προπέλας Συγκρατητήρας παξιμαδιού προπέλας Προπέλα Μπροστινό ωστικό μουαγιέ 8. Προπέλες με περαστό μουαγιέ Flo-Torq IΙ - Τοποθετήστε το μπροστινό ωστικό μουαγιέ, την προπέλα, το αντικαταστήσιμο περίβλημα μονάδας μετάδοσης κίνησης, το πίσω ωστικό μουαγιέ, το συγκρατητήρα παξιμαδιού προπέλας και το παξιμάδι προπέλας στον άξονα. a b c d c e f d a - b - c - d - e - f - Παξιμάδι προπέλας Συγκρατητήρας παξιμαδιού προπέλας Πίσω ωστικό μουαγιέ Αντικαταστάσιμο περίβλημα μονάδας μετάδοσης κίνησης Προπέλα Μπροστινό ωστικό μουαγιέ 9. Τοποθετήστε το συγκρατητήρα του παξιμαδιού προπέλας πάνω από τους πείρους. Βάλτε έναν ξύλινο τάκο ανάμεσα στο κιβώτιο ταχυτήτων και στην προπέλα και σφίξτε το παξιμάδι της προπέλας με την προβλεπόμενη ροπή στρέψης. Ευθυγραμμίστε τις επίπεδες πλευρές του παξιμαδιού της προπέλας με τις γλωσσίδες στο συγκρατητήρα του παξιμαδιού. Περιγραφή Nm lb-in. lb-ft Παξιμάδι προπέλας Ασφαλίστε το παξιμάδι της προπέλας λυγίζοντας τις γλωσσίδες προς τα επάνω στις επίπεδες πλευρές του παξιμαδιού της προπέλας. a b a - b - Πείροι Αντιτίμονα a b Βάλτε τα μπουζοκαλώδια. ell 51

62 Αντικατάσταση προπέλας - Κιβώτιο ταχυτήτων Command Thrust! ΠΡΟΕΙΔΟΠΟΙΗΣΗ Οι περιστρεφόμενες προπέλες μπορεί να προκαλέσουν σοβαρό τραυματισμό ή και το θάνατο. Ποτέ μη θέτετε το σκάφος σε λειτουργία έξω από το νερό με τοποθετημένη προπέλα. Προτού τοποθετήσετε ή αφαιρέσετε μια προπέλα, βάλτε τη μονάδα μετάδοσης κίνησης στη νεκρά και ενεργοποιήστε το διακόπτη σβησίματος με αναδέτη για να εμποδίσετε την εκκίνηση του κινητήρα. Τοποθετήστε έναν ξύλινο τάκο μεταξύ του πτερυγίου της προπέλας και της πλάκας αποτροπής αερισμού. 1. Βάλτε το μοχλό ταχυτήτων της εξωλέμβιας στη νεκρά (N). N ΣΥΝΤΉΡΗΣΗ N Αφαιρέστε τα καλώδια των μπουζί για να εμποδίσετε τον κινητήρα να ξεκινήσει Ισιώστε τα λυγισμένα αυτάκια του συγκρατητήρα παξιμαδιού προπέλας ell

63 ΣΥΝΤΉΡΗΣΗ 4. Τοποθετήστε έναν ξύλινο τάκο μεταξύ του κιβωτίου ταχυτήτων και της προπέλας για να συγκρατηθεί η προπέλα και βγάλτε το παξιμάδι της προπέλας Τραβήξτε την προπέλα και βγάλτε την από τον άξονά της. Αν η προπέλα είναι κολλημένη στον άξονά της και δεν βγαίνει, πρέπει να ζητήσετε η αφαίρεσή της να γίνει από εξουσιοδοτημένο αντιπρόσωπο. 6. Αλείψτε τον άξονα προπέλας με γράσο Extreme Grease ή 2-4-C με PTFE. Αρ. αναφ. σωλήνα Περιγραφή Σημεία χρήσης Αρ. εξαρτήματος Γράσο ακραίων συνθηκών Extreme Grease Άξονας προπέλας 8M C με PTFE Άξονας προπέλας Q ΣΗΜΑΝΤΙΚΟ: Για να αποφευχθεί η διάβρωση του μουαγιέ της προπέλας και το κόλλημά του στον άξονα της προπέλας (ιδιαίτερα σε χρήση σε αλμυρά νερά), καλύπτετε πάντα ολόκληρο τον άξονα της προπέλας με το συνιστώμενο λιπαντικό στα συνιστώμενα διαστήματα συντήρησης και επίσης κάθε φορά που βγάζετε την προπέλα. ell 53

64 ΣΥΝΤΉΡΗΣΗ 7. Προπέλες με περαστό μουαγιέ Flo-Torq Ι - Tοποθετήστε το μπροστινό ωστικό μουαγιέ, την προπέλα, τη ροδέλα συνέχειας, το πίσω ωστικό μουαγιέ, το συγκρατητήρα παξιμαδιού προπέλας και το παξιμάδι προπέλας στον άξονα. a b c d e f a - b - c - d - e - f - Παξιμάδι προπέλας Συγκρατητήρας παξιμαδιού προπέλας Πίσω ωστικό μουαγιέ Ροδέλα συνέχειας Προπέλα Μπροστινό ωστικό μουαγιέ 8. Προπέλες με περαστό μουαγιέ Flo-Torq IΙ - Tοποθετήστε το μπροστινό ωστικό μουαγιέ, το αντικαταστήσιμο περίβλημα μονάδας μετάδοσης κίνησης, την προπέλα, το πίσω ωστικό μουαγιέ, το συγκρατητήρα παξιμαδιού προπέλας και το παξιμάδι προπέλας στον άξονα. a b c e f a - b - Παξιμάδι προπέλας Συγκρατητήρας παξιμαδιού προπέλας c - Πίσω ωστικό μουαγιέ d - Προπέλα e - Αντικαταστάσιμο περίβλημα μονάδας μετάδοσης κίνησης f - Μπροστινό ωστικό μουαγιέ d Βάλτε έναν ξύλινο τάκο ανάμεσα στο κιβώτιο ταχυτήτων και στην προπέλα και σφίξτε το παξιμάδι της προπέλας με την προβλεπόμενη ροπή στρέψης. Περιγραφή Nm lb-in. lb-ft Παξιμάδι προπέλας Ασφαλίστε το παξιμάδι της προπέλας λυγίζοντας τις γλωσσίδες προς τα επάνω στις επίπεδες πλευρές του παξιμαδιού της προπέλας Βάλτε τα μπουζοκαλώδια. 54 ell

65 ΣΥΝΤΉΡΗΣΗ Επιθεώρηση και αντικατάσταση των μπουζί! ΠΡΟΕΙΔΟΠΟΙΗΣΗ Οι κατεστραμμένες πίπες των μπουζί ενδέχεται να παραγάγουν σπινθήρες, οι οποίοι μπορούν να προκαλέσουν την ανάφλεξη των ατμών καυσίμου κάτω από το κάλυμμα του κινητήρα, προκαλώντας σοβαρό τραυματισμό ή το θάνατο λόγω πυρκαγιάς ή έκρηξης. Για να μην καταστραφούν οι πίπες των μπουζί, μη χρησιμοποιείτε αιχμηρά αντικείμενα ή μεταλλικά εργαλεία για την αφαίρεση της πίπας του μπουζί. 1. Βγάλτε τις πίπες των μπουζί. Γυρίστε ελαφρώς την πίπα του μπουζί και βγάλτε την Βγάλτε τα μπουζί για να τα ελέγξετε. Αντικαταστήστε το μπουζί αν το ηλεκτρόδιο είναι φθαρμένο ή αν ο μονωτήρας είναι φθαρμένος, ραγισμένος, σπασμένος, ακάθαρτος ή ξεφλουδισμένος Ρυθμίστε το διάκενο του μπουζί σύμφωνα με τις προδιαγραφές Μπουζί Διάκενο μπουζί 1,0 mm (0.040 in.) 4. Πριν τοποθετήσετε τα μπουζί, καθαρίστε τυχόν βρομιές που υπάρχουν στα σημεία έδρασης των μπουζί. Τοποθετήστε τα μπουζί και σφίξτε τα με το χέρι και στη συνέχεια σφίξτε κατά 1/4 της στροφής ή σύμφωνα με την προδιαγεγραμμένη ροπή στρέψης. Περιγραφή Nm lb-in. lb-ft Μπουζί ell 55

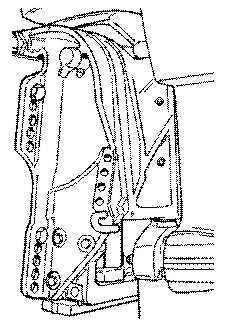

66 ΣΥΝΤΉΡΗΣΗ Σημεία λίπανσης 1. Λιπάνετε τα παρακάτω με γράσο Extreme Grease ή 2-4-C με PTFE. Αρ. αναφ. σωλήνα Περιγραφή Σημεία χρήσης Αρ. εξαρτήματος Γράσο ακραίων συνθηκών Extreme Grease Άξονας προπέλας 8M C με PTFE Άξονας προπέλας Q 1 Άξονας προπέλας - Ανατρέξτε στην ενότητα Αντικατάσταση προπέλας για την αφαίρεση και την τοποθέτηση της προπέλας. Αλείψτε ολόκληρο τον άξονα της προπέλας με λιπαντικό για να αποφευχθεί η διάβρωση του μουαγιέ της προπέλας και το κόλλημά του στον άξονα Λιπάνετε τα παρακάτω με 2-4-C με PTFE ή γράσο Extreme Grease της Quicksilver ή της Mercury Precision Lubricants. Αρ. αναφ. σωλήνα Περιγραφή Σημεία χρήσης Αρ. εξαρτήματος C με PTFE Γράσο ακραίων συνθηκών Extreme Grease Μπρακέτο περιστροφής, μοχλός στήριξης κλίσης, σωλήνας κλίσης, λαγουδέρα, γρασαδόρος ντίζας διεύθυνσης Μπρακέτο περιστροφής, μοχλός στήριξης κλίσης, σωλήνας κλίσης, λαγουδέρα, γρασαδόρος ντίζας διεύθυνσης Q 1 8M Μπρακέτο περιστροφής - Λιπάνετε μέσω του γρασαδόρου. Μοχλός στήριξης κλίσης - Λιπάνετε μέσω του γρασαδόρου. a b a - b - Μοχλός στήριξης κλίσης Μπρακέτο περιστροφής ell

67 ΣΥΝΤΉΡΗΣΗ Σωλήνας κλίσης - Λιπάνετε μέσω του γρασαδόρου Λαγουδέρα Λιπάνετε μέσω του γρασαδόρου Ντίζα διεύθυνσης Περιστρέψτε το τιμόνι για να μαζευτεί εντελώς το άκρο της ντίζας διεύθυνσης μέσα στο σωλήνα κλίσης εξωλέμβιας. Λιπάνετε μέσω του γρασαδόρου.! ΠΡΟΕΙΔΟΠΟΙΗΣΗ Η εσφαλμένη λίπανση της ντίζας μπορεί να προκαλέσει υδραυλικό κλείδωμα, με αποτέλεσμα σοβαρό τραυματισμό ή το θάνατο λόγω απώλειας του ελέγχου του σκάφους. Μαζέψτε εντελώς το άκρο της ντίζας διεύθυνσης προτού βάλετε λιπαντικό. a b a - Ρακόρ b - Άκρο ντίζας διεύθυνσης Λιπάνετε τα παρακάτω με λεπτόρρευστο λάδι. Σημεία άρθρωσης της ράβδου σύνδεσης τιμονιού Λιπάνετε τα σημεία άρθρωσης ell 57

68 ΣΥΝΤΉΡΗΣΗ Έλεγχος του υγρού του ηλεκτρικού συστήματος ρύθμισης ανύψωσης (power trim) 1. Γείρετε την εξωλέμβια τελείως προς τα πάνω και συμπλέξτε το μοχλό στήριξης κλίσης Βγάλτε το πώμα πλήρωσης και ελέγξτε τη στάθμη του υγρού. Η στάθμη υγρού πρέπει να είναι στο ίδιο ύψος με το κάτω μέρος της οπής πλήρωσης. Προσθέστε υγρό υποβοήθησης τιμονιού και ηλεκτρικού συστήματος ρύθμισης ανύψωσης (Power Trim) της Quicksilver ή της Mercury Precision Lubricants. Αν δεν διατίθεται το υγρό αυτό, χρησιμοποιήστε υγρό ATF αυτόματου κιβωτίου ταχυτήτων αυτοκινήτων Αρ. αναφ. σωλήνα 114 Περιγραφή Σημεία χρήσης Αρ. εξαρτήματος Υγρό υποβοήθησης τιμονιού και ηλεκτρικού συστήματος ρύθμισης ανύψωσης (Power Trim) Ηλεκτρικό σύστημα ρύθμισης ανύψωσης (power trim) Q1 Λίπανση κιβωτίου ταχυτήτων Κατά την προσθήκη ή την αλλαγή λιπαντικού στο κιβώτιο, ελέγξτε οπτικά για την παρουσία νερού στο λιπαντικό. Εάν υπάρχει νερό, μπορεί να έχει κατακαθίσει στον πυθμένα και να εκκενωθεί πριν από το λιπαντικό, ή μπορεί να έχει αναμιχθεί με το λιπαντικό, δίνοντάς του μια γαλακτώδη όψη. Εάν εντοπίσετε την παρουσία νερού, απευθυνθείτε στο εξουσιοδοτημένο κατάστημα για έλεγχο του κιβωτίου. Η ύπαρξη νερού στο λιπαντικό μπορεί να οδηγήσει σε πρόωρη φθορά των εδράνων, ή, σε πολύ χαμηλές θερμοκρασίας, το νερό μπορεί να παγώσει και να προκαλέσει ζημιές στο κιβώτιο. Αφαιρέστε την τάπα πλήρωσης/αποστράγγισης και εξετάστε το λιπαντικό που βγαίνει από το κιβώτιο ταχυτήτων για την ύπαρξη μεταλλικών σωματιδίων. Ένας μικρός αριθμός ρινισμάτων μετάλλου ή μικροσκοπικών μεταλλικών σωματιδίων είναι ένδειξη φυσιολογικής φθοράς του κιβωτίου. Ο υπερβολικός αριθμός ρινισμάτων μετάλλου ή μεγαλύτερων σωματιδίων μπορεί να αποτελεί ένδειξη μη φυσιολογικής φθοράς του κιβωτίου, και θα πρέπει να αποτελέσει αντικείμενο ελέγχου από εξουσιοδοτημένο κατάστημα. 58 ell

69 ΣΥΝΤΉΡΗΣΗ ΑΠΟΣΤΡΆΓΓΙΣΗ ΤΟΥ ΚΙΒΩΤΊΟΥ ΤΑΧΥΤΉΤΩΝ 1. Τοποθετήστε την εξωλέμβια σε κάθετη θέση λειτουργίας. 2. Τοποθετήστε από κάτω ένα δοχείο για την αποστράγγιση. 3. Αφαιρέστε τις τάπες αερισμού και την τάπα πλήρωσης / αποστράγγισης και αδειάστε το λιπαντικό. a - b - Τάπες εξαέρωσης Τάπα πλήρωσης/αποστράγγισης a ΧΩΡΗΤΙΚΌΤΗΤΑ ΤΟΥ ΚΙΒΩΤΊΟΥ ΤΑΧΥΤΉΤΩΝ ΣΕ ΛΙΠΑΝΤΙΚΌ Στάνταρ κιβώτιο ταχυτήτων περίπου 340 ml (11.5 fl oz). Κιβώτιο ταχυτήτων Command Thrust περίπου 666 ml (22,5 fl oz). ΣΥΝΙΣΤΏΜΕΝΑ ΛΙΠΑΝΤΙΚΆ ΚΙΒΩΤΊΟΥ Λιπαντικό κιβωτίου Mercury ή Quicksilver Premium ή High Performance. ΈΛΕΓΧΟΣ ΣΤΆΘΜΗΣ ΛΙΠΑΝΤΙΚΟΎ ΚΑΙ ΠΛΉΡΩΣΗ ΚΙΒΩΤΊΟΥ ΤΑΧΥΤΉΤΩΝ 1. Τοποθετήστε την εξωλέμβια σε κάθετη θέση λειτουργίας. 2. Αφαιρέστε τη μπροστινή και την πίσω τάπα αερισμού. b Βγάλτε την τάπα πλήρωσης/αποστράγγισης. Τοποθετήστε το σωλήνα του λιπαντικού στην οπή πλήρωσης/αποστράγγισης και προσθέστε λιπαντικό μέχρι να εμφανιστεί στη μπροστινή οπή αερισμού. Μόλις συμβεί αυτό, τοποθετήστε την μπροστινή τάπα αερισμού και τη ροδέλα στεγανοποίησης. c b a d e a - b - c - d - e - Μπροστινή τάπα αερισμού Μπροστινή οπή αερισμού Πίσω οπή αερισμού Πίσω τάπα αερισμού Τάπα πλήρωσης/αποστράγγισης ell 59

70 ΣΥΝΤΉΡΗΣΗ 4. Συνεχίστε να προσθέτετε λιπαντικό μέχρι να εμφανιστεί στην πίσω οπή αερισμού. 5. Σταματήστε να προσθέτετε λιπαντικό. Τοποθετήστε την πίσω τάπα αερισμού και τη ροδέλα στεγανοποίησης πριν αφαιρέσετε το σωλήνα λιπαντικού. 6. Αφαιρέστε το σωλήνα λιπαντικού και τοποθετήστε την καθαρισμένη τάπα πλήρωσης/αποστράγγισης και τη ροδέλα στεγανοποίησης. Βυθισμένη εξωλέμβια Στην εξωλέμβια που έχει βυθιστεί θα πρέπει να γίνει σέρβις από εξουσιοδοτημένο αντιπρόσωπο μέσα σε λίγες ώρες αφότου αυτή ανασυρθεί από το νερό. Αυτή η άμεση φροντίδα της από τον εξουσιοδοτημένο αντιπρόσωπο είναι απαραίτητη όταν ο κινητήρας εκτεθεί στην ατμόσφαιρα προκειμένου να ελαχιστοποιηθεί η βλάβη στο εσωτερικό του κινητήρα λόγω διάβρωσης. 60 ell

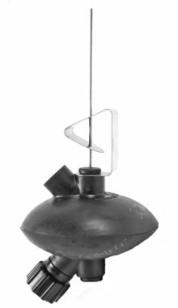

71 Προετοιμασία για αποθήκευση ΑΠΟΘΉΚΕΥΣΗ Το πιο σημαντικό ζήτημα κατά την προετοιμασία της εξωλέμβιάς σας για αποθήκευση είναι η προστασία της από τη σκουριά, τη διάβρωση και τη ζημιά που προκαλείται από το πάγωμα παγιδευμένου νερού. Οι παρακάτω διαδικασίες αποθήκευσης πρέπει να τηρούνται κατά την προετοιμασία της εξωλέμβιάς σας για αποθήκευση μέχρι την επόμενη σεζόν λειτουργίας ή για παρατεταμένη αποθήκευση (δύο μήνες ή παραπάνω). ΕΙΔΟΠΟΙΗΣΗ Αν δεν υπάρχει αρκετό νερό ψύξης, ο κινητήρας, η αντλία νερού και άλλα εξαρτήματα θα υπερθερμανθούν και θα υποστούν ζημιές. Φροντίστε για την παροχή επαρκούς ποσότητας νερού στις εισαγωγές νερού κατά τη διάρκεια της λειτουργίας. ΣΎΣΤΗΜΑ ΚΑΥΣΊΜΟΥ ΣΗΜΑΝΤΙΚΟ: Η βενζίνη που περιέχει αλκοόλη (αιθανόλη ή μεθανόλη) μπορεί να προκαλέσει σχηματισμό οξέων κατά την αποθήκευση και να καταστρέψει το σύστημα καυσίμου. Αν η βενζίνη που χρησιμοποιείτε περιέχει αλκοόλη, ενδείκνυται να αδειάζετε όσο το δυνατόν περισσότερη ποσότητα βενζίνης από τη δεξαμενή καυσίμου, τον απομακρυσμένο σωλήνα καυσίμου και το σύστημα καυσίμου του κινητήρα. Γεμίστε το ρεζερβουάρ και το σύστημα καυσίμου του κινητήρα με βελτιωμένο (σταθεροποιημένο) καύσιμο για να αποφευχθεί ο σχηματισμός γυαλάδας και κολλωδών υπολοίπων. Ακολουθήστε τις παρακάτω οδηγίες. Φορητό ρεζερβουάρ καυσίμου - Χύστε την απαιτούμενη ποσότητα σταθεροποιητικού βενζίνης (ακολουθήστε τις οδηγίες που αναγράφονται στο κουτί) στο ρεζερβουάρ. Γείρετε το ρεζερβουάρ εμπρός-πίσω για να αναμιχθεί το σταθεροποιητικό με τη βενζίνη. Μόνιμα τοποθετημένη δεξαμενή καυσίμου - Χύστε την απαιτούμενη ποσότητα σταθεροποιητικού βενζίνης (ακολουθήστε τις οδηγίες που αναγράφονται στο δοχείο) σε ξεχωριστό περιέκτη και αναμίξτε με περίπου1 λίτρο (1 U.S. quart) βενζίνης. Χύστε το μίγμα αυτό στο ρεζερβουάρ. Τοποθετήστε την εξωλέμβια στο νερό ή συνδέστε προσάρτημα ξεπλύματος για να κυκλοφορήσει το νερό ψύξης. Λειτουργήστε τον κινητήρα για δέκα λεπτά ώστε να γεμίσει το σύστημα καυσίμου του κινητήρα. Διάταξη έκπλυσης Q 2 Συνδέεται στα στόμια εισαγωγής νερού και παρέχει γλυκό νερό για την έκπλυση του συστήματος ψύξης ή για τη λειτουργία του κινητήρα Προστασία των εξωτερικών μερών της εξωλέμβιας Λιπάνετε όλα τα μέρη της εξωλέμβιας που αναφέρονται στο κεφάλαιο «Συντήρηση», ενότητα «Πρόγραμμα επιθεώρησης και συντήρησης». Επικαλύψτε με μπογιά τυχόν χαρακιές. Συμβουλευτείτε τον αντιπρόσωπό σας για μπογιά επικάλυψης. Ψεκάστε με αντιδιαβρωτικό της Quicksilver ή της Mercury Precision Lubricants τις εξωτερικές μεταλλικές επιφάνειες (εκτός από τα ανόδια ελέγχου διάβρωσης). ell 61

72 ΑΠΟΘΉΚΕΥΣΗ Αρ. αναφ. σωλήνα Περιγραφή Σημεία χρήσης Αρ. εξαρτήματος 120 Αντιδιαβρωτικό Εξωτερικές μεταλλικές επιφάνειες Q55 Προστασία των εσωτερικών μερών του κινητήρα ΣΗΜΕΙΩΣΗ: Βεβαιωθείτε ότι το σύστημα καυσίμων έχει προετοιμαστεί για την αποθήκευση. Ανατρέξτε στην ενότητασύστημα καυσίμου, παραπάνω. ΣΗΜΑΝΤΙΚΟ: Ανατρέξτε στην ενότητα Συντήρηση - Έλεγχος και Αντικατάσταση Μπουζί για την ορθή διαδικασία αφαίρεσης των βάσεων των μπουζί. Τοποθετήστε την εξωλέμβια στο νερό ή συνδέστε προσάρτημα ξεπλύματος για να κυκλοφορήσει το νερό ψύξης. Βάλτε εμπρός τον κινητήρα και αφήστε τον να λειτουργήσει στο νεκρό μέχρι να προθερμανθεί. Με τον κινητήρα να λειτουργεί στις υψηλές στροφές ρελαντί, σταματήστε τη ροή καυσίμου, αποσυνδέοντας τον απομακρυσμένο αγωγό καυσίμου. Μόλις ο κινητήρας αρχίσει να ρετάρει, ψεκάστε γρήγορα με στεγανοποιητικό αποθήκευσης Quicksilver ή Mercury Precision Lubricants στο εσωτερικό του καρμπιρατέρ μέχρι να σταματήσει ο κινητήρας λόγω έλλειψης καυσίμου. Βγάλτε τα μπουζί και ψεκάστε για πέντε δευτερόλεπτα με στεγανοποιητικό αποθήκευσης το εσωτερικό του κυλίνδρου. Περιστρέψτε το βολάν αρκετές φορές με το χέρι για να γίνει η κατανομή του στεγανοποιητικού αποθήκευσης στον κύλινδρο. Επανατοποθετήστε τα μπουζί. Κιβώτιο ταχυτήτων Αδειάστε το λιπαντικό του κιβωτίου ταχυτήτων και ξαναγεμίστε με νέο λιπαντικό (ανατρέξτε στο κεφάλαιο Λίπανση κιβωτίου ταχυτήτων). Τοποθέτηση της εξωλέμβιας για αποθήκευση Αποθηκεύστε την εξωλέμβια σε όρθια (κατακόρυφη) θέση προκειμένου να αδειάζει το νερό. ΕΙΔΟΠΟΙΗΣΗ Η αποθήκευση της εξωλέμβιας σε θέση κλίσης μπορεί να προκαλέσει ζημιά στην εξωλέμβια. Το παγιδευμένο νερό στις διόδους ψύξης ή το βρόχινο νερό που συλλέγεται στο στόμιο εξαγωγής προπέλας του κιβωτίου ταχυτήτων μπορεί να παγώσει. Αποθηκεύστε την εξωλέμβια στη θέση τέρμα κάτω. Αποθήκευση μπαταρίας Ακολουθήστε τις οδηγίες του κατασκευαστή της μπαταρίας για την αποθήκευση και τη φόρτισή της. Βγάλτε τη μπαταρία από το σκάφος και ελέγξτε τη στάθμη νερού. Αν χρειαστεί, φορτίστε την. Αποθηκεύστε την μπαταρία σε δροσερό, ξηρό μέρος. Κατά τη διάρκεια της αποθήκευσης, να ελέγχετε τη στάθμη νερού και να φορτίζετε περιοδικά τη μπαταρία. 62 ell

73 Η μίζα δεν γυρίζει τον κινητήρα (μοντέλα με ηλεκτρική εκκίνηση) ΠΙΘΑΝΈΣ ΑΙΤΊΕΣ Μοντέλα με τηλεχειριστήριο - Καμένη ασφάλεια 20 Α στο κύκλωμα εκκίνησης. Ανατρέξτε στην ενότητα Συντήρηση. Ο μοχλός ταχυτήτων της εξωλέμβιας δεν είναι στο νεκρό. Αδύνατη μπαταρία ή χαλαρές ή διαβρωμένες συνδέσεις μπαταρίας. Βλάβη του διακόπτη μίζας. Ελαττωματική καλωδίωση ή ηλεκτρική σύνδεση. Βλάβη στη μίζα ή στον ηλεκτρομαγνητικό διακόπτη (βαρελάκι) της μίζας. Ο κινητήρας δεν παίρνει εμπρός ΠΙΘΑΝΈΣ ΑΙΤΊΕΣ Ο διακόπτης σβησίματος με αναδέτη δεν είναι στη θέση «RUN» (λειτουργία). Ακατάλληλη διαδικασία εκκίνησης. Ανατρέξτε στο κεφάλαιολειτουργία. Παλαιά ή μολυσμένη βενζίνη. Μπουκωμένος κινητήρας. Ανατρέξτε στο κεφάλαιολειτουργία. Το καύσιμο δεν φτάνει στον κινητήρα. a. Το ρεζερβουάρ είναι άδειο. b. Το στόμιο αέρα του ρεζερβουάρ δεν είναι ανοικτό ή είναι αποφραγμένο. c. Ο σωλήνας καυσίμου είναι αποσυνδεδεμένος ή τσακισμένος. d. Η φούσκα πλήρωσης δεν πιέστηκε. e. Η βαλβίδα μονής κατεύθυνσης της φούσκας πλήρωσης είναι ελαττωματική. f. Το φίλτρο καυσίμου είναι αποφραγμένο. Ανατρέξτε στο κεφάλαιοσυντήρηση. g. Βλάβη της αντλίας καυσίμου. h. Το φίλτρο του ρεζερβουάρ είναι αποφραγμένο. Βλάβη σε εξάρτημα του συστήματος ανάφλεξης. Ελαττωματικά ή ακάθαρτα μπουζί. Ανατρέξτε στο κεφάλαιοσυντήρηση. Προβληματική λειτουργία του κινητήρα ΠΙΘΑΝΈΣ ΑΙΤΊΕΣ Ελαττωματικά ή ακάθαρτα μπουζί. Ανατρέξτε στο κεφάλαιοσυντήρηση. Εσφαλμένες αρχικές/προσαρμοσμένες ρυθμίσεις. Το καύσιμο περιορίζεται στον κινητήρα. Στο φίλτρο καυσίμου κινητήρα υπάρχουν εμπόδια. Ανατρέξτε στο κεφάλαιοσυντήρηση. Το φίλτρο του ρεζερβουάρ είναι αποφραγμένο. Κολλημένη αντισιφωνική βαλβίδα στη μόνιμα εγκατεστημένη δεξαμενή καυσίμων. Τσακισμένος ή συμπιεσμένος αγωγός καυσίμου. Βλάβη της αντλίας καυσίμου. ΑΝΤΙΜΕΤΏΠΙΣΗ ΠΡΟΒΛΗΜΆΤΩΝ Βλάβη σε εξάρτημα του συστήματος ανάφλεξης. ell 63

74 ΑΝΤΙΜΕΤΏΠΙΣΗ ΠΡΟΒΛΗΜΆΤΩΝ Απώλεια απόδοσης ΠΙΘΑΝΈΣ ΑΙΤΊΕΣ Το γκάζι δεν είναι τελείως ανοικτό. Η προπέλα είναι καταστραμμένη ή δεν έχει το κατάλληλο μέγεθος. Ακατάλληλος χρονισμός ή ρύθμιση του κινητήρα. Το σκάφος είναι υπερφορτωμένο ή το φορτίο δεν κατανέμεται σωστά. Υπερβολική ποσότητα νερού στον υδροσυλλέκτη. Ο πυθμένας του σκάφους είναι βρόμικος ή καταστραμμένος. Η μπαταρία ξεφορτίζεται ΠΙΘΑΝΈΣ ΑΙΤΊΕΣ Οι συνδέσεις της μπαταρίας είναι χαλαρές ή διαβρωμένες. Χαμηλή στάθμη ηλεκτρολύτη στη μπαταρία. Η μπαταρία είναι φθαρμένη ή έχει μειωμένη απόδοση. Υπερβολική χρήση των ηλεκτρικών αξεσουάρ. Ελαττωματικός ανορθωτής, εναλλάκτης ή ρυθμιστής τάσης. 64 ell

75 ΠΑΡΟΧΉ ΤΕΧΝΙΚΉΣ ΒΟΉΘΕΙΑΣ ΣΤΟΥΣ ΙΔΙΟΚΤΉΤΕΣ Σέρβις στην περιοχή σας Επιστρέφετε πάντα την εξωλέμβιά σας στον εξουσιοδοτημένο αντιπρόσωπο της περιοχής σας όταν προκύψει ανάγκη για σέρβις. Μόνο ο εξουσιοδοτημένος αντιπρόσωπος διαθέτει τους εκπαιδευμένους μηχανικούς, τη γνώση, τα ειδικά εργαλεία και τα γνήσια ανταλλακτικά και παρελκόμενα ώστε να κάνει σωστά το σέρβις της εξωλέμβιας μηχανής σας όταν προκύψει η σχετική ανάγκη. Ο εξουσιοδοτημένος αντιπρόσωπος γνωρίζει τη μηχανή σας καλύτερα από όλους. Εξυπηρέτηση εκτός της περιοχής σας Αν βρίσκεστε εκτός της περιοχής που καλύπτει ο τοπικός σας αντιπρόσωπος και προκύψει οποιοδήποτε πρόβλημα, επικοινωνήστε με τον πλησιέστερο εξουσιοδοτημένο αντιπρόσωπο. Ανατρέξτε στο χρυσό οδηγό του τηλεφωνικού καταλόγου. Αν, για οποιοδήποτε λόγο, δεν μπορείτε να εξυπηρετηθείτε, επικοινωνήστε με το πλησιέστερο γραφείο εξυπηρέτησης της Mercury Marine. Πληροφορίες για ανταλλακτικά και παρελκόμενα Για πληροφορίες σχετικά με τα γνήσια ανταλλακτικά και παρελκόμενα, αποταθείτε στον εξουσιοδοτημένο αντιπρόσωπο της περιοχής σας. Ο αντιπρόσωπος διαθέτει τις πληροφορίες που χρειάζονται για την παραγγελία των ανταλλακτικών και των παρελκομένων που θέλετε. Όταν ζητάτε πληροφορίες σχετικά με ανταλλακτικά και παρελκόμενα, ο αντιπρόσωπος χρειάζεται το μοντέλο και τον αριθμό σειράς για να παραγγείλει τα σωστά ανταλλακτικά. Παροχή τεχνικής βοήθειας ΣΈΡΒΙΣ ΣΤΗΝ ΠΕΡΙΟΧΉ ΣΑΣ Αν χρειάζεται να κάνετε σέρβις στο εφοδιασμένο με εξωλέμβιο κινητήρα σκάφος σας Mercury, πηγαίνετέ το σε εξουσιοδοτημένο αντιπρόσωπο. Μόνο οι εξουσιοδοτημένοι αντιπρόσωποι ειδικεύονται σε προϊόντα Mercury και διαθέτουν μηχανικούς ειδικευμένους από το εργοστάσιο, ειδικά εργαλεία και εξοπλισμό, καθώς και γνήσια εξαρτήματα και παρελκόμενα Quicksilver ώστε να κάνουν σωστό σέρβις στον κινητήρα σας. ΣΗΜΕΙΩΣΗ: Τα εξαρτήματα και τα παρελκόμενα Quicksilver σχεδιάζονται και κατασκευάζονται από τη Mercury Marine ειδικά για το δικό σας συγκρότημα κινητήρα. ΕΞΥΠΗΡΈΤΗΣΗ ΕΚΤΌΣ ΤΗΣ ΠΕΡΙΟΧΉΣ ΣΑΣ Αν βρίσκεστε εκτός της περιοχής που καλύπτει ο τοπικός σας αντιπρόσωπος και προκύψει οποιοδήποτε πρόβλημα, επικοινωνήστε με τον πλησιέστερο εξουσιοδοτημένο αντιπρόσωπο. Αν, για οποιοδήποτε λόγο, δεν μπορείτε να εξυπηρετηθείτε, επικοινωνήστε με το πλησιέστερο Περιφερειακό Κέντρο Εξυπηρέτησης. Αν βρίσκεστε εκτός των Η.Π.Α. και του Καναδά, επικοινωνήστε με το πλησιέστερο Κέντρο Διεθνούς Εξυπηρέτησης της Marine Power International. ΚΛΟΠΉ ΤΟΥ ΣΥΓΚΡΟΤΉΜΑΤΟΣ ΚΙΝΗΤΉΡΑ Σε περίπτωση κλοπής του συγκροτήματος κινητήρα, ενημερώστε άμεσα τις τοπικές αρχές και την Mercury Marine για το μοντέλο και τους αριθμούς σειράς, δίνοντας τα στοιχεία του ατόμου που θα πρέπει να ειδοποιηθεί σε περίπτωση ανεύρεσης. Οι πληροφορίες αυτές διατηρούνται σε μια βάση δεδομένων της Mercury Marine και χρησιμοποιούνται ως βοήθημα από τις αρχές και τους αντιπροσώπους για την ανεύρεση των συγκροτημάτων κινητήρα που έχουν κλαπεί. ΤΙ ΠΡΈΠΕΙ ΝΑ ΠΡΟΣΈΞΕΤΕ ΣΕ ΠΕΡΊΠΤΩΣΗ ΒΎΘΙΣΗΣ 1. Πριν την ανέλκυση, επικοινωνήστε με έναν εξουσιοδοτημένο αντιπρόσωπο της Mercury. 2. Μετά την ανέλκυση, επιβάλλεται το άμεσο σέρβις του κινητήρα από έναν εξουσιοδοτημένο αντιπρόσωπο της Mercury για να μειωθεί η πιθανότητα σοβαρών βλαβών του συγκροτήματος κινητήρα. ell 65

76 ΠΑΡΟΧΉ ΤΕΧΝΙΚΉΣ ΒΟΉΘΕΙΑΣ ΣΤΟΥΣ ΙΔΙΟΚΤΉΤΕΣ ΑΝΤΑΛΛΑΚΤΙΚΆ ΣΈΡΒΙΣ! ΠΡΟΕΙΔΟΠΟΙΗΣΗ Αποφύγετε τον κίνδυνο φωτιάς ή πυρκαγιάς. Τα στοιχεία του ηλεκτρικού συστήματος, του συστήματος ανάφλεξης και του συστήματος καυσίμου των προϊόντων της Mercury Marine συμμορφώνονται με τα ομοσπονδιακά και τα διεθνή πρότυπα για την ελαχιστοποίηση των κινδύνων πυρκαγιάς ή έκρηξης. Μη χρησιμοποιείτε στο ηλεκτρικό σύστημα ή στο σύστημα καυσίμου ανταλλακτικά που δεν συμμορφώνονται με τα εν λόγω πρότυπα. Όταν κάνετε σέρβις στο ηλεκτρικό σύστημα και το σύστημα καυσίμου, τοποθετήστε και σφίξτε καλά όλα τα εξαρτήματα. Οι κινητήρες θαλάσσης είναι σχεδιασμένοι ώστε να λειτουργούν με τέρμα ή σχεδόν τέρμα ανοικτό γκάζι κατά το μεγαλύτερο μέρος της ζωής τους. Έχει, επίσης, προβλεφθεί το ότι θα λειτουργούν τόσο σε γλυκό όσο και σε θαλασσινό νερό. Γι αυτούς τους λόγους, απαιτούνται πολλά ειδικά εξαρτήματα. ΠΛΗΡΟΦΟΡΊΕΣ ΓΙΑ ΑΝΤΑΛΛΑΚΤΙΚΆ ΚΑΙ ΠΑΡΕΛΚΌΜΕΝΑ Για πληροφορίες σχετικά με τα ανταλλακτικά και τα παρελκόμενα Quicksilver, αποταθείτε στον εξουσιοδοτημένο αντιπρόσωπο της περιοχής σας. Ο αντιπρόσωπος γνωρίζει τις απαιτούμενες πληροφορίες για την παραγγελία των ανταλλακτικών και των παρελκομένων, σε περίπτωση που δεν διαθέτει στοκ. Μόνο οι εξουσιοδοτημένοι αντιπρόσωποι μπορούν να αγοράσουν γνήσια ανταλλακτικά και παρελκόμενα Quicksilver από το εργοστάσιο. Η Mercury Marine δεν διαθέτει ανταλλακτικά και παρελκόμενα σε μη εξουσιοδοτημένους αντιπροσώπους ή πελάτες λιανικής. Όταν ζητάτε εξαρτήματα και παρελκόμενα, ο αντιπρόσωπος θα σας ζητήσει τομοντέλο κινητήρα καιτους αριθμούς σειράς για την παραγγελία των σωστών εξαρτημάτων. ΕΠΊΛΥΣΗ ΠΡΟΒΛΗΜΆΤΩΝ Είναι σημαντικό για τον αντιπρόσωπό σας και για εμάς να μείνετε ικανοποιημένοι από το προϊόν της Mercury. Αν έχετε ποτέ προβλήματα, ερωτήσεις ή ανησυχίες σχετικά με το δικό σας συγκρότημα κινητήρα, επικοινωνήστε με τον αντιπρόσωπό σας ή οποιαδήποτε εξουσιοδοτημένη αντιπροσωπεία της Mercury. Αν χρειάζεστε πρόσθετη βοήθεια: 1. Μιλήστε με το διευθυντή πωλήσεων της αντιπροσωπείας ή το διευθυντή του τμήματος εξυπηρέτησης. Επικοινωνήστε με τον κάτοχο της αντιπροσωπείας αν ο διευθυντής πωλήσεων και ο διευθυντής του τμήματος εξυπηρέτησης δεν μπορούν να επιλύσουν το πρόβλημα. 2. Αν έχετε ερωτήσεις, ανησυχίες ή προβλήματα που δεν μπορούν να επιλυθούν από την αντιπροσωπεία σας, επικοινωνήστε με το γραφείο εξυπηρέτησης της Mercury Marine για βοήθεια. Η Mercury Marine θα συνεργαστεί μαζί σας και μαζί με την αντιπροσωπεία σας για την επίλυση όλων των προβλημάτων. Το τμήμα εξυπηρέτησης πελατών θα χρειαστεί τις παρακάτω πληροφορίες: Το ονοματεπώνυμο και τη διεύθυνσή σας Ο αριθμός τηλεφώνου σας την ημέρα. Το μοντέλο και οι αριθμοί σειράς για το συγκρότημα κινητήρα σας Ονομασία και διεύθυνση της αντιπροσωπείας σας Τη φύση του προβλήματος ΣΤΟΙΧΕΊΑ ΕΠΙΚΟΙΝΩΝΊΑΣ ΓΙΑ ΤΟ ΤΜΉΜΑ ΕΞΥΠΗΡΈΤΗΣΗΣ ΠΕΛΑΤΏΝ ΤΗΣ MERCURY MARINE Για υποστήριξη καλέστε, στείλτε φαξ ή γράψτε στο γραφείο που εξυπηρετεί την περιοχή σας. Στην επιστολή και το φαξ αναφέρετε και τον αριθμό τηλεφώνου σας. Ηνωμένες Πολιτείες, Καναδάς Τηλέφωνο Φαξ Ιστοσελίδα Αγγλικά Γαλλικά Αγγλικά Γαλλικά Mercury Marine W6250 Pioneer Road P.O. Box 1939 Fond du Lac, WI ell

77 ΠΑΡΟΧΉ ΤΕΧΝΙΚΉΣ ΒΟΉΘΕΙΑΣ ΣΤΟΥΣ ΙΔΙΟΚΤΉΤΕΣ Αυστραλία, Ειρηνικός Τηλέφωνο Φαξ Όμιλος Brunswick Asia Pacific Bessemer Drive Dandenong South, Victoria 3175 Αυστραλία Ευρώπη, Μέση Ανατολή, Αφρική Τηλέφωνο Φαξ Brunswick Marine Europe Parc Industriel de Petit-Rechain B-4800 Verviers, Βέλγιο Μεξικό, Κεντρική Αμερική, Νότιος Αμερική, Καραϊβική Τηλέφωνο Φαξ Mercury Marine Interchange Circle North Miramar, FL Η.Π.Α. Ιαπωνία Τηλέφωνο Kisaka Co., Ltd Kannabecho, Sakai-ku Φαξ Sakai-shi, Osaka , Japan Ασία, Σιγκαπούρη Τηλέφωνο Φαξ Όμιλος Brunswick Asia Pacific T/A Mercury Marine Singapore Pte Ltd 29 Loyang Drive Σιγκαπούρη, Παραγγελία έντυπου υλικού Πριν να παραγγείλετε έντυπο υλικό, θα πρέπει να συλλέξετε τις εξής πληροφορίες σχετικά με το συγκρότημα κινητήρα: Μοντέλο Ιπποδύναμη Αριθμός σειράς Έτος ΗΝΩΜΈΝΕΣ ΠΟΛΙΤΕΊΕΣ ΚΑΙ ΚΑΝΑΔΆΣ Για πρόσθετο έντυπο υλικό για το συγκρότημα κινητήρα της Mercury Marine που έχετε αγοράσει, επικοινωνήστε με τον πλησιέστερο αντιπρόσωπο της Mercury Marine ή με τη: Mercury Marine Τηλέφωνο Φαξ Ταχυδρομική διεύθυνση (920) (Μόνο ΗΠΑ) ΕΚΤΌΣ Η.Π.Α. ΚΑΙ ΚΑΝΑΔΆ (920) (Μόνο ΗΠΑ) Mercury Marine Υπόψη: Publications Department P.O. Box 1939 Fond du Lac, WI Επικοινωνήστε με το πλησιέστερο εξουσιοδοτημένο κέντρο επισκευών της Mercury Marine για να παραγγείλετε πρόσθετο έντυπο υλικό που είναι διαθέσιμο για το συγκεκριμένο συγκρότημα κινητήρα. ell 67

78 ΠΑΡΟΧΉ ΤΕΧΝΙΚΉΣ ΒΟΉΘΕΙΑΣ ΣΤΟΥΣ ΙΔΙΟΚΤΉΤΕΣ Παρακαλούμε αποστείλετε το ακόλουθο δελτίο παραγγελίας μαζί με την πληρωμή σας στη: Mercury Marine Υπόψη: Publications Department W6250 West Pioneer Road P.O. Box 1939 Fond du Lac, WI Παραλήπτης: ((Παρακαλούμε βγάλτε ένα αντίγραφο του εντύπου αυτού γράψτε ή τυπώστε - Αυτή είναι η ετικέτα παραλήπτη) Ονομα Διεύθυνση Πόλη, Περιφέρεια, Νομός Ταχυδρομικός κωδικός Χώρα Ποσότητα Εξάρτημα Αρ. στοκ Τιμή Σύνολο: Σύνολο πληρωτέο. 68 ell

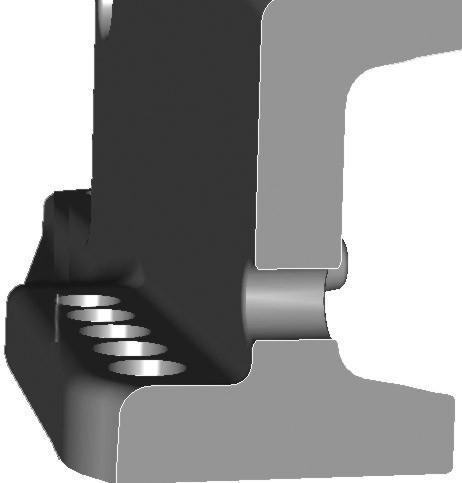

79 ΕΓΚΑΤΆΣΤΑΣΗ Εξαρτήματα στερέωσης κινητήρα επικυρωμένα από την Mercury Marine ΣΗΜΑΝΤΙΚΟ: Η Mercury Marine παρέχει εγκεκριμένα εξαρτήματα στερέωσης και οδηγίες εγκατάστασης, συμπεριλαμβανομένων των προδιαγραφών ροπής, με όλους μας τους εξωλέμβιους κινητήρες έτσι ώστε να μπορούν να στερεωθούν καλά σε καθρέφτες σκαφών. Η εσφαλμένη εγκατάσταση του εξωλέμβιου κινητήρα μπορεί να προκαλέσει προβλήματα απόδοσης και αξιοπιστίας και κατά συνέπεια θέματα για την ασφάλεια. Ακολουθήστε όλες τις οδηγίες σε σχέση με την εγκατάσταση του εξωλέμβιου κινητήρα. ΜΗΝ τοποθετείτε οποιοδήποτε άλλο εξάρτημα στο σκάφος με τα εξαρτήματα σύνδεσης που παρέχονται με τον εξωλέμβιο κινητήρα. Για παράδειγμα, μην τοποθετείτε μπάρες έλξης για σκι ή σκάλες επιβίβασης επάνω στο σκάφος χρησιμοποιώντας τα εξαρτήματα στερέωσης που παρέχονται με τον εξωλέμβιο κινητήρα. Με την εγκατάσταση άλλων προϊόντων επάνω στο σκάφος τα οποία χρησιμοποιούν τα εξαρτήματα στερέωσης του εξωλέμβιου κινητήρα, περιορίζεται η ικανότητα των εξαρτημάτων να στηρίζουν σωστά και με ασφάλεια τον εξωλέμβιο κινητήρα στον καθρέφτη. Οι εξωλέμβιοι κινητήρες που απαιτούν εγκεκριμένα εξαρτήματα στερέωσης θα έχουν το παρακάτω αυτοκόλλητο στο σφιγκτήρα του καθρέφτη Παρελκόμενα τοποθετημένα στο μπρακέτο σύσφιξης καθρέφτη Η Mercury Marine ενημερώθηκε ότι ορισμένα παρελκόμενα θαλάσσιων κινητήρων της αγοράς aftermarket (ανεξάρτητη αγορά), όπως κλίμακες επιβίβασης έκτακτης ανάγκης, άγκυρες αβαθών υδάτων, κιτ σφήνας καθρέφτη και διατάξεις σύνδεσης εξαρτημάτων για θαλάσσια αθλήματα, έχουν τοποθετηθεί στο σκάφος χρησιμοποιώντας τα ίδια μέσα στερέωσης που στερεώνουν τον εξωλέμβιο κινητήρα στον καθρέφτη (ή τη βάση εξωλέμβιας). Η χρήση των ίδιων στοιχείων στερέωσης για την ασφάλιση τόσο του παρελκόμενου όσο και του κινητήρα στο σκάφος, θέτει σε κίνδυνο την ικανότητα των στοιχείων στερέωσης να διατηρούν το σωστό φορτίο σύσφιξης. Σε σκάφος όπου τα στοιχεία στερέωσης κινητήρα είναι λασκαρισμένα, ενδέχεται να προκύψουν ζητήματα απόδοσης, ανθεκτικότητας και/ή ασφάλειας.! ΠΡΟΕΙΔΟΠΟΙΗΣΗ Αποφύγετε τυχόν σοβαρό τραυματισμό ή το θάνατο εξαιτίας της απώλειας του ελέγχου του σκάφους. Τα λασκαρισμένα στοιχεία στερέωσης κινητήρα ενδέχεται να προκαλέσουν βλάβη στο μπρακέτο καθρέφτη, με αποτέλεσμα την απώλεια της ικανότητας του οδηγού να ελέγχει το σκάφος. Βεβαιωθείτε σε κάθε περίπτωση ότι τα στοιχεία στερέωσης κινητήρα έχουν συσφιχτεί σύμφωνα με την προβλεπόμενη ροπή. ell 69

80 ΕΓΚΑΤΆΣΤΑΣΗ ΑΠΟΔΕΚΤΉ ΤΟΠΟΘΈΤΗΣΗ ΠΑΡΕΛΚΌΜΕΝΩΝ ΣΤΟ ΜΠΡΑΚΈΤΟ ΣΎΣΦΙΞΗΣ ΚΑΘΡΈΦΤΗ Αφού ο κινητήρας στερεωθεί στον καθρέφτη ή τη βάση εξωλέμβιας, σύμφωνα με τις οδηγίες εγκατάστασης κινητήρα, μπορείτε να συνδέσετε παρελκόμενο στο σκάφος χρησιμοποιώντας τις μη χρησιμοποιηθείσες οπές μπουλονιού στο μπρακέτο σύσφιξης καθρέφτη, όπως φαίνεται στο Σχήμα 1. Στην παρακάτω λίστα παρέχονται και άλλες κατευθυντήριες οδηγίες για την τοποθέτηση παρελκόμενων στο μπρακέτο σύσφιξης καθρέφτη. Τα στοιχεία στερέωσης του παρελκόμενου θα πρέπει να διέρχονται από τον καθρέφτη του σκάφους ή τη βάση εξωλέμβιας. 70 ell

81 ΕΓΚΑΤΆΣΤΑΣΗ Η εγκατάσταση δεν πρέπει να δημιουργεί ζητήματα παρεμβολών, όπως πλάκα στερέωσης παρελκόμενου που ακουμπά στην ακτίνα του μπρακέτου σύσφιξης καθρέπτη. Ανατρέξτε στο σχήμα 1. f a e c b d Σχήμα 1 a - Ελάχιστο διάκενο 3,175 mm (0.125 in.) b - Άκρο του μπρακέτου παρελκόμενου c - Τοίχωμα μπρακέτου σύσφιξης καθρέφτη d - Ακτίνα e - Στοιχεία στερέωσης που παρέχονται μαζί με τον κινητήρα f - Στοιχεία στερέωσης που παρέχονται από τον κατασκευαστή παρελκόμενων, τοποθετημένα μέσω μη χρησιμοποιημένων οπών μπρακέτου στήριξης κινητήρα ell 71

82 ΕΓΚΑΤΆΣΤΑΣΗ ΜΗ ΑΠΟΔΕΚΤΉ ΣΤΕΡΈΩΣΗ ΠΑΡΕΛΚΌΜΕΝΩΝ ΣΗΜΑΝΤΙΚΟ: Μη χρησιμοποιείτε τα στοιχεία στερέωσης που στερεώνουν τον κινητήρα στο σκάφος (είτε στον καθρέφτη, είτε στη βάση εξωλέμβιας) για οποιονδήποτε σκοπό εκτός της στερέωσης του κινητήρα στο σκάφος. 1. Μην τοποθετείτε παρελκόμενο στο μπρακέτο σύσφιξης καθρέπτη έτσι ώστε να μη στηρίζεται. Ανατρέξτε στο σχήμα 2. Σχήμα Μη συνδέετε παρελκόμενο στο σκάφος χρησιμοποιώντας το υλικό στερέωσης κινητήρα. Ανατρέξτε στο σχήμα 3. b c Σχήμα 3 a - Στοιχεία στερέωσης που παρέχονται μαζί με τον κινητήρα b - Μπρακέτο σύσφιξης καθρέφτη c - Παρελκόμενο a ell

83 ΕΓΚΑΤΆΣΤΑΣΗ 3. Μην τοποθετείτε σφήνες ή πλάκες μεταξύ των μπρακέτων σύσφιξης καθρέφτη και του καθρέφτη (ή της βάσης εξωλέμβιας). Ανατρέξτε στο σχήμα 4. a b Σχήμα 4 a - Καθρέφτης σκάφους ή βάση εξωλέμβιας b - Μπρακέτο σύσφιξης καθρέφτη c - Σφήνα/πλάκα c Στερέωση της εξωλέμβιας στον καθρέφτη ΜΠΟΥΛΌΝΙΑ ΣΤΉΡΙΞΗΣ Συνδετικά τεμάχια στερέωσης καθρέφτη εξωλέμβιας Παρέχονται μαζί με την εξωλέμβια Αριθμός εξαρτήματος Ονομασία εξαρτήματος Περιγραφή 8M Μπουλόνι στερέωσης εξωλέμβιας μήκος ½-20 x 5.00 in. (σπείρωμα 3.25 in.) Kόντρα παξιμάδι με νάιλον ένθετο ½ Επίπεδη ροδέλα διάμετρος 1,50'' Επίπεδη ροδέλα διάμετρος 0,875'' Διαθέσιμα μπουλόνια στερέωσης εξωλέμβιας Αριθμός εξαρτήματος Περιγραφή μήκος ½-20 x 2.50 in. (σπείρωμα 1.25 in.) μήκος ½-20 x 3.50 in. (σπείρωμα 1.25 in.) μήκος ½-20 x 4.00 in. (σπείρωμα 2.25 in.) μήκος ½-20 x 4.50 in. (σπείρωμα 2.25 in.) 8M μήκος ½-20 x 5.00 in. (σπείρωμα 3.25 in.) μήκος ½-20 x 5.50 in. (σπείρωμα 3.25 in.) μήκος ½-20 x 6.50 in. (σπείρωμα 2.75 in.) 8M μήκος ½-20 x 7.50 in. (σπείρωμα 2.75 in.) 8M μήκος ½-20 x 8.00 in. (σπείρωμα 2.75 in.) ell 73

84 ΕΓΚΑΤΆΣΤΑΣΗ ΈΛΕΓΧΟΣ ΚΑΤΑΣΚΕΥΉΣ ΚΑΘΡΈΦΤΗ ΣΚΆΦΟΥΣ ΣΗΜΑΝΤΙΚΟ: Προσδιορίστε την αντοχή του καθρέφτη του σκάφους. Τα κόντρα παξιμάδια και τα μπουλόνια στερέωσης της εξωλέμβιας θα πρέπει να αντέχουν 75 Nm (55 lb-ft) ροπής στρέψης χωρίς να υποχωρήσει ή να ραγίσει ο καθρέφτης. Αν ο καθρέφτης του σκάφους υποχωρήσει ή ραγίσει με την εφαρμογή αυτής της ροπής, η κατασκευή του καθρέφτη ενδέχεται να μην είναι επαρκούς αντοχής. Ο καθρέφτης θα πρέπει να ενισχυθεί, ή θα πρέπει να αυξηθεί η επιφάνεια που δέχεται το φορτίο. b a a - b - Υποχώρηση καθρέφτη υπό τη ροπή στρέψης του μπουλονιού Ράγισμα καθρέφτη υπό τη ροπή στρέψης του μπουλονιού Για τον προσδιορισμό της αντοχής του καθρέφτη, χρησιμοποιείτε δυναμομετρικό κλειδί με μηχανισμό μανέλας. Εάν το μπουλόνι ή το παξιμάδι συνεχίσει να γυρίζει χωρίς να αυξάνεται η ένδειξη ροπής στρέψης στο όργανο, αυτό αποτελεί ένδειξη ότι ο καθρέφτης υποχωρεί. Η επιφάνεια υποδοχής φορτίου μπορεί να διευρυνθεί με μια μεγαλύτερη ροδέλα ή μια πλάκα ενίσχυσης καθρέφτη. a b a - b - Μεγαλύτερη ροδέλα καθρέφτη Πλάκα ενίσχυσης καθρέφτη 74 ell

85 ΕΓΚΑΤΆΣΤΑΣΗ ΣΤΕΡΈΩΣΗ ΤΗΣ ΕΞΩΛΈΜΒΙΑΣ ΣΤΟΝ ΚΑΘΡΈΦΤΗ ΣΗΜΑΝΤΙΚΟ: Η επιφάνεια συναρμογής του καθρέφτη θα πρέπει να είναι επίπεδη μεταξύ 3,17 mm (0.125 in.). Δεν επιτρέπεται να υπάρχει πατούρα στην επιφάνεια συναρμογής του καθρέφτη. Η εσωτερική επιφάνεια συναρμογής της ροδέλας του καθρέφτη θα πρέπει να είναι επίπεδη μεταξύ 3,17 mm (0.125 in.). a b a - b - Πατούρα (δεν επιτρέπεται) Κενό μεταξύ σφιγκτήρα καθρέφτη και καθρέφτη σκάφους (δεν επιτρέπεται) ell 75

86 ΕΓΚΑΤΆΣΤΑΣΗ ΣΗΜΑΝΤΙΚΟ: Θα πρέπει να διατηρείται διάκενο μεταξύ του καθρέφτη του σκάφους και της περιοχής ακτίνας ανακούφισης μπρακέτου καθρέφτη εξωλέμβιου κινητήρα. Αν δεν μπορεί να διατηρηθεί το διάκενο μπορεί να προκληθεί ζημιά στο μπρακέτο του καθρέφτη και το μπρακέτο του καθρέφτη μπορεί να σπάσει. Μπορεί να χρειαστούν ρυθμίσεις της θέσης του σημείου διάτρησης καθρέφτη Mercury Marine για να εξασφαλιστεί κατάλληλο διάκενο από την επιφάνεια ακτίνας ανακούφιση του μπρακέτου του καθρέφτη Τοποθέτηση 1. Εφαρμόστε στεγανωτικό θαλάσσης στο στέλεχος των μπουλονιών, όχι στα σπειρώματα. 2. Στερεώστε την εξωλέμβια με τα κατάλληλα συνδετικά τεμάχια τοποθέτησης. Σφίξτε τα κόντρα παξιμάδια με την προδιαγραφόμενη ροπή. ΣΗΜΑΝΤΙΚΟ: Βεβαιωθείτε ότι τουλάχιστον δύο πλήρη σπειρώματα του μπουλονιού στερέωσης εξέχουν πέρα από το κόντρα παξιμάδι μετά το σφίξιμο. Το κόντρα παξιμάδι πρέπει να σφιχτεί ενώ εξακολουθεί να είναι συμπλεγμένο στα σπειρώματα του μπουλονιού και δεν έρχεται σε επαφή με το στέλεχος του μπουλονιού. 76 ell

87 ΕΓΚΑΤΆΣΤΑΣΗ ΣΗΜΕΙΩΣΗ: Για ακριβέστερη τιμή ροπής στρέψης, σφίξτε τα κόντρα παξιμάδια στερέωσης και όχι τα μπουλόνια στερέωσης εξωλέμβιας. a d c e c b d a a - Μπουλόνι στερέωσης εξωλέμβιας διαμέτρου in. (4) b - Επίπεδη ροδέλα in. (4) c - Κόντρα παξιμάδι με νάιλον ένθετο (4) d - Επίπεδη ροδέλα 1,500 in. (4) e - Στεγανωτικό θαλάσσης - αλείψτε στο στέλεχος των μπουλονιών, όχι στα σπειρώματα Περιγραφή Nm lb-in. lb-ft Κόντρα παξιμάδια και μπουλόνια στερέωσης εξωλέμβιας - τυπικός καθρέφτης σκάφους Κόντρα παξιμάδια και μπουλόνια στερέωσης εξωλέμβιας - μεταλλικές πλάκες ανύψωσης και μπρακέτα οπίσθιας θέσης ell 77

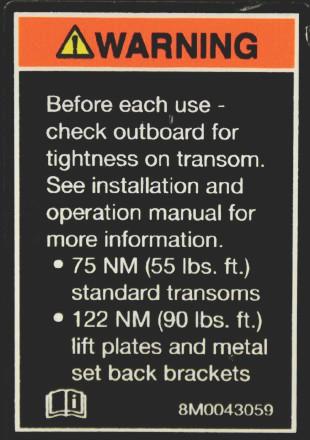

88 ΕΓΚΑΤΆΣΤΑΣΗ Ένα ταμπελάκι επάνω στο μπρακέτο του καθρέφτη υπενθυμίζει στον κάτοχο να ελέγχει τα εξαρτήματα συναρμογής με τα οποία στερεώνεται η εξωλέμβια στον καθρέφτη πριν από κάθε χρήση Ταμπελάκι στο μπρακέτο του καθρέφτη Τοποθέτηση της εξωλέμβιας! ΠΡΟΕΙΔΟΠΟΙΗΣΗ Πριν τη λειτουργία, η εξωλέμβια πρέπει να εγκατασταθεί σωστά χρησιμοποιώντας το απαιτούμενο υλικό στερέωσης, όπως φαίνεται. Αν δεν την στερεώσετε σωστά, η εξωλέμβια μπορεί να φύγει από τον καθρέφτη του σκάφους και να προκαλέσει σοβαρό τραυματισμό, το θάνατο ή υλικές ζημιές. Συνιστούμε θερμά να τοποθετήσει ο αντιπρόσωπός σας την εξωλέμβια και τα συναφή παρελκόμενα προκειμένου να διασφαλιστεί η σωστή τοποθέτηση και η καλή απόδοση. Αν τοποθετήσετε οι ίδιοι την εξωλέμβια, ακολουθήστε τις οδηγίες του εγχειριδίου εγκατάστασης εξωλέμβιας που παρέχεται μαζί με την εξωλέμβια. Η εξωλέμβια πρέπει να στερεωθεί στον καθρέφτη με τα τέσσερα μπουλόνια στερέωσης και κόντρα παξιμάδια με διάμετρο12,7 mm (1/2 in.) που παρέχονται. Περάστε δύο μπουλόνια μέσα από την πάνω σειρά των οπών και δύο μπουλόνια μέσα από την κάτω σειρά των οπών ell
