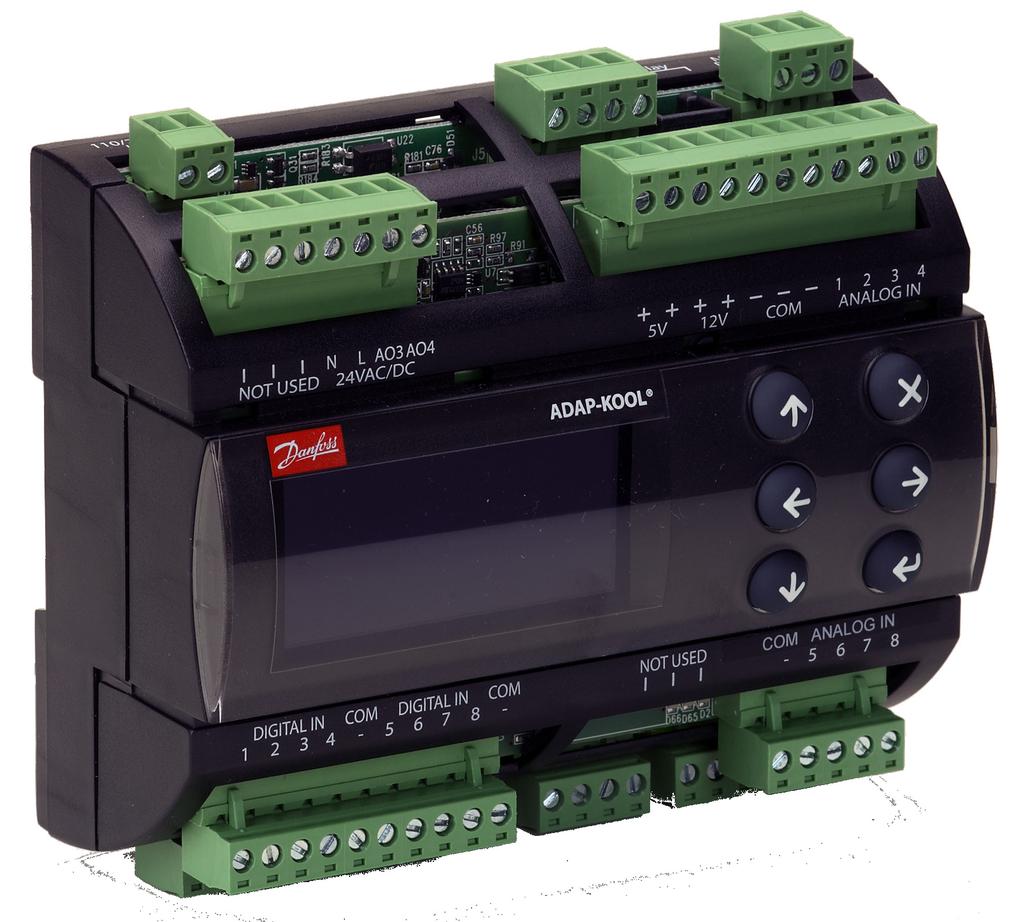

Kontroler kapaciteta AK-PC 551

Μέγεθος: px
Εμφάνιση ξεκινά από τη σελίδα:

Download "Kontroler kapaciteta AK-PC 551"

Transcript

1 Uputstvo Kontroler kapaciteta AK-PC 551 ADAP-KOOL Refrigeration Control System

2 Uvod Primena Kontroler je namenjen za regulaciju kapaciteta kompresora i kondenzatora za manje rashladne sisteme. Najviše 8 kompresora i jedan kondenzator mogu biti upravljani. Na primer: Jedna usisna grupa + jedna kondenzatorska grupa Dve usisne grupe + jedan zajednički kondenzator (max stepena) Jedna kompresorska grupa sa max. 8 stepeni Jedna kondenzatorska grupa, max 8 stepeni Prednosti Uštede energije preko: - Optimizacije usisnog pritiska - Noćni pomak (Podešenja noćnog režima rada) - Klizni pritisak kondenzacije - Ograničenje opterećenja Ulazi i izlazi Postoji ograničen broj raspoloživih ulaza i izlaza. Za svaki tip signala može se povezati: Analogni ulazi, max. 8 kom Signal od senzora pritiska (transmitera), temperaturnih senzora, naponski signal, itd. Digitalni ulazi, max. 8 kom Signal od automatskih zaštita, signal dan/noć, itd Relejni izlazi, max. 6 kom Povezivanje kompresora i/ili ventilatora kondenzatora Solid state relejni izlazi, max. 2 kom - Upravljanje regulacionim ventilom na Copeland digital scroll kompresoru. - Upravljanje rasteretnim ventilom na Copeland stream kompresoru.. - Upravljanje sa oba rasteretna ventila na Bitzer CRII komresoru. Ako izlazi nisu korišteni za ove funkcije mogu biti iskorišteni kao obični relejni izlazi. Analogni izlazi, max. 2 kom Kontola brzine kompresora ili ventilator kondenzatora (preko frekventnog regulatora). Radni režimi Radni režim može biti podešen direktno na kontroleru ili preko eksternog displeja. Tokom podešavanja, prikazi na displeju će se prilagoditi odabranoj konfiguraciji, tako da će se na dalje samo relevantni prikazi otvartati za dodatna podešenja i dnevnu upotrebu krajnjih korisnika. Upotreba kontrolera je zaštićena lozinkom, a mogu se podesiti tri nivoa za pristup. Kontroler sadrži nekoliko različitih jezika. Odaberite željeni jezik na početku podešenja. Komunikacioni protokol Kontroler ima ugrađeni Modbus komunikacioni protokol i može biti povezan na mrežne uređaje serije AK-SM Uputstvo RS8GY445 Danfoss AK-PC 551

3 Usisna grupa Tipovi kompresora Može se upravljati sa sledećim tipovima kompresora: Jedno-stepena regulacija kompresora (jednom može biti regulisana brzina preko preko frekventnog regulatora) Kompresori sa rasteretnim glavama ("unloader-ima") Scroll kompresori (jedan može biti digital scroll ) Copeland Stream kompresor sa jednom rasteretnom glavom unloader-om (4 cilindra) Bitzer CRII kompresor sa dva rasteretna ventila (4 cilindra). Regulacija kapaciteta Regulacija kapaciteta je kontrolisana prema signalu od povezanih pritisnih senzora (transmitera) ili temperaturnih senzora i podešene referentne vrednosti. Podešavati neutralnu zonu blizu referentne vrednosti. U neutralnoj zoni, kompresor koji je u radu kontroliše kapacitet tako da se pritisak održava stabilnim. Kada se pritisak više ne može održati u neutralnoj zoni, kontroler će uključiti ili isključiti sledeći komresor koji je po redosledu. Kada je potrebna sledeća promena kapaciteta bilo povećanje ili sniženje, kapacitet regulacionog kompresora će se promeniti kako bi se pritisak održavao unutar neutralne zone (samo tamo gde kompresor ima promenjivi kapacitet) Kada pritisak poraste iznad referentne vrednosti + polovina neutralne zone, uključenje sledećeg kompresora (strelica na gore) je dozvoljeno. Kada pritisak padne ispod referentne vrednosti polovina neutralne zone isključenje sledećeg kompresora (strelica na dole) je dozvoljeno. Kada je pritisak unutar neutralne zone, proces će se nastaviti sa trenutno aktivnim kompresorima. Kontrolni senzor Normalno je da se za kontrolu usisne grupe koristi na osnovu signala sa Po pritisnog senzora (transmitera.) Ako se kontroliše temperatura medija onda S4 senzor mora biti kontrolni sensor. Pritisni sensor (transmiter) Po mora takođe biti instaliran, pošto se on koristi za zaštitu protiv zamrzavanja. Referentna vrednost Fiksna ili variabilna referentna vrednost može biti korištena za regulaciju. Na primer, variabilna referentna vrednost može biti korištena za noćni pomak ili kao Po optimizacija. Uneti podešenu vrednost ovde tako da se dodatak od Po optimizacije ili noćnog pomaka može dodati. Ovaj dodatak može podignuti ili spustiti referentnu vrednost, a određeno prema trenutnoj potrebi za rashladnim kapacitetom. Da bi se ograničila referentna vrednost od previsokih ili preniskih vrednosti potrebno je podesiti max. i min. granice. Max. Min. Po ref. Ograničenje kapaciteta Kada se aktivira funkcija ograničenje kapaciteta( load shedding ), maksimalno dozvoljeni kapacitet će biti ograničen sa podešenom graničnom vrednošću Na ovaj način je ograničeno ukupno električno opterećenje u postrojenju. Granična vrednost ne može biti podešena ispod najniže vrednosti kapaciteta kompresora u step regulaciji ili startne brzine kod frekventno vođenog kompresora. ograničenje kapaciteta Granica kapaciteta AK-PC 551 Uputstvo RS8GY445 Danfoss

4 Kondenzator Kontrola ventilatora Ventilatori mogu biti kontrolisati postepeno koristeći releje kontrolera, ili im se može regulisati brzina obrtaja preko analognog izlaza sa kontrolera. Kontrola brzine može biti preko frekventnog regulatora tipa VLT. Ako ventilatori imaju EC motore onda signal 0-10V može biti korišten direktno. Stepeno i brzina istovremeno. (Paralelni signali u step regulaciji, jedan sa drugim.) Ova funkcija se primarno koristi za kontrolisanje frekventnog regulatora, ali ako frekventni regulator prestane sa radom, spoljašnje ožičenje će se prebaciti na stepenu kontrolu. Tokom noćnog rada nivo buke na ventilatorima može biti snižen. Ova funkcija se postiže preko ograničavanja startnog kapaciteta. Za kontrolu brzine, zadržava mali broj obrtaja. Izostavljanje uključenja stepena za step-by-step regulaciju. Ograničenje se zaobilazi ukoliko se aktiviraju sigurnosne funkcije Sd_max i Pc_max. Kontrola Regulacija se odvija na osnovu signala od Pc pritisnog senzora (transmitera) ili S7 senzora za merenje temperature medija. Signal se poredi sa regulacionom referentnom vrednosti. Regulaciona referentna vrednost može se zasnivati na jednoj ili više sledećih funkcija: Fiksna referentna vrednost Promenljiva referentna vrednost, koja prati spoljašnju temperaturu. Kada spoljašnja temperatura padne referentna vrednost će se smanjiti za odgovarajuću vrednost. Ova promenljiva referentna vrednost zahteva instaliranje Sc3 temperaturnog senzora spoljašnje temperature. Senzor mora biti pozicioniran tako da može ispravno meriti spoljašnju temperaturu. Drugim rečima, mora biti zaštićen od direktnog uticaja sunčevih zraka (u senci) i postavljen u struji ulaznog vazduha u kondenzator. Pri ovakvoj regulaciji potrebno je podesiti min. i max. referentne vrednosti, tako da se proces regulacije održava unutar zadatih granica. Povećanje referentne vrednosti za rekuperaciju toplote. Ovde se referentna vrednost podiže do fiksne vrednosti kada se primi signal na DI ulazu. Nova referentna vrednost može biti podešena na višu vredost nego max. referentna vrednost. Kada se temperatura rekuperacije dostigne i DI signal isključi, referentna vrednost će se ponovo spustiti, ali će se taj postupak odvijati postepeno u toku nekoliko minuta i na taj način sprečiti naglu promenu referentne vrednosti. Max. ref. Min. ref. Ref. za rekuperaciju Temperaturna sekvenca za rekuperaciju toplote Temperatura medija Ako se kontroliše temperature medija, za kontrolni senzor mora biti podešen S7. Ovaj temperaturni senzor mora biti instaliran u željeni medij. Pritisni transmiter Pc mora takođe biti instaliran. On se koristi za praćenje visokog pritiska. 4 Uputstvo RS8GY445 Danfoss AK-PC 551

5 Sigurnosne funkcije Min./max. usisni pritisak Po Usisni pritisak se kontinualno prati. Ako merena vrednost padne ispod podešene minimalne vrednosti kompresori će se momentalno izgasiti. Ako pređe iznad maksimalno podešene vrednosti, aktiviraće se alarm u trenutku kada istekne vremenska zadrška. Max. pritisak kondenzacije Pc Ako pritisak kondenzacije dostigne gornju dozvoljenu vrednost kontroler će aktivirati sve ventilatore da spuste pritisak. U isto vreme jedan stepen kapaciteta kompresora će biti ugašen. Ako pritisak ostane u blizini granične vrednosti sledeći stepen kompresora će biti isključen. Svi kompresori će biti trenutno isključeni ako se prekorači granična vrednost. LP prekidač On/off signal na DI ulazu Ako se signal aktivira svi kompresori će trenutno biti zaustavljeni. HP prekidač On/off signal na DI ulazu Ako se signal aktivira svi kompresori će trenutno biti zaustavljeni. Kapacitet ventilatora će se povećati u zavisnosti koliko će merena vrednost Pc biti iznad referentne vrednosti. Min./max pregrevanje preko merenja temperature Ss Temperaturni senzor na AI ulazu. Ako je pregrevanje veće ili manje od podešenih granica aktiviraće se alarm ali tek nakon isteka vremenske zadrške. Greška senzora Ako je prekid signal sa jednog od povezanih temperaturnih senzora ili pritisnih senzora (transmitera) registrovan, biće aktiviran alarm. U slučaju greške na Po senzoru regulacija će se nastaviti prema podešenoj vrednosti za dnevni režim rada (npr. 50%), i prema podešenoj vrednosti za noćni režim rada (npr. 25%), ali sa minimum jednim stepenom. U slučaju greške na Pc senzoru, odgovarajući kapacitet kondenzatora će se uključiti, a prema trenutnom kapacitetu kompresora. Regulacija kapaciteta kompresora će ostati normalno. Kada postoji greška na Sd senzoru, praćenje zaštite od previsoke temperature potisnog gasa će biti isključena. Kada postoji greška na Ss senzoru, praćenje pregrevanja na usisnoj liniji će biti isključeno. U slučaju greške na temperaturnom senzoru spoljašnje temperature, Sc3, fiksna podešena vrednost će biti korištena kao referentna vrednost. U slučaju greške na senzoru S4, regulacija će se nastaviti prema Po signalu, ali će referentna vrednost biti spuštena za 5K. U slučaju greške na Saux senzoru, izlaz termostata će otići u reset poziciju NB: Senzor koji je imao grešku mora biti ispravan 10 minuta pre nego što se alrm isključi. Alarm senzora može biti ručno resetovan pritiskom na X taster u trajanju od 2 sekunde, kada je alarm prikazan na ekranu Aktivni alarmi. Generalni DI alarmi On/off signal na DI ulazu Regulator sadrži tri generalna alarmna ulaza kojima se može pridružiti odgovarajući opis i vremenske zadrške. Alarm i tekstualni opis će se pojaviti kada vremenska zadrška istekne. Max. temperatura potisnog gasa Sd Temperaturni senzor na AI ulazu. Kontroler može primiti signal sa senzora Pt 1000 Ohm koji je smešten na potisnoj cevi. Zajednički Sd senzor za celu kompresorsku grupu. Ako se merena temperatura približi podešenoj max. vrednosti kapacitet kompresora će biti smanjen Kompreskorski Sd senzor Ako je Sd senzor sa Copeland digital scroll, Copeland stream ili Bitzer CRII, kapacitet će biti povećan tako da se kompresor može sam rashladiti. Generalni termostat Moguće je instalirati jedan generalni termostat ako postoji slobodan relejni izlaz i jedan analogni ulaz. Kompresori će biti zaustavljeni ako temperatura dostigne podešenu max. vrednost. AK-PC 551 Uputstvo RS8GY445 Danfoss

6 Pregled prikaza na ekranu Prikaz za krajne korisnike Slike u ovom prikazu za krajne korinike će zavisiti od toga kako je napravljeno podešenje. One će prikazati šta se kontrolše. Na primer: Jedna ili dve usisne grupe, jedna kondenzatorska grupa, ili kombinacija. Pogledajte primer ispod: 1 usisna grupa 1 kondenzatorska grupa 2 usisne grupe 2 usine grupe i 1 kondenzatorska grupa Svaki od četiri reda iznad su nastavljeni sa 3 dodatna prikaza (displeja). Strelica u gornjem uglu ekrana pokazuje put do sledećeg prikaza u istoj oblasti rada. Pritiskom na desnu strelicu mogu se videti ova tri prikaza na ekranu: Aktivni alarmi Očišćeni Alarmi Informacije na kontroleru na kontroleru Kada se alarm pošalje sa kontrolera, mora se ući u ovaj prikaz da bi ste videli tekst alarma. 6 Uputstvo RS8GY445 Danfoss AK-PC 551

7 Pregled načina za podešavanje Postoji tri načina kako se može napraviti podešavanje kontrolera. Izaberite način koji je najlakši za Vas: ili Čarobnjak, Brza podešenja ili pregledom Svi parametri. Startni ekran nakon isporuke Pritisni taster Enter drži pritisnuto 2 sekunde dok se ne pojavi unos lozinke Fabrički podešena pristupna lozinka pri isporuci je 300. Koristiti tastere sa strelicama kako bi se ukucala lozinka. Završite pritiskom na taster Enter Principi rada 1. Odaberite poziciju korištenjem tastera sa strelicama 2. Potvrdite korištenjem Enter 3. Koristite X za povratak Čarobnjak Ovde ćete biti navođeni kroz seriju podešenje, posle kojih će kontroler biti spreman za start. Ovde su prikazane slike 1 do 28. Izabrati metod podešavanja. Završite pritiskom na taster Enter Glavni meni Prvo podešenje je Tip postrojenja Brzo podešenje Ovde možete odabrati različite kombinacije kompresora i ventilatora. Takođe pogledajte pregled na stranama 18 i 19. 3CDA + 2CB + FS 2CDA + 2CB + 3F 3CSA + 2CB + FS 2CSA + 2CB + 3F 4CA + 3CB + FS 3CA + 2CB + FS 2CA + 2CB + 3F 4CDA + FS 3CDA + FS 3CDA + 3F 2CDA + 2F 4CSA + FS 4CA + FS 4CA + 4F 3CSA + FS 3CA + FS 3CA + 3F Nijedno Primer: 3CDA + 2CB + FS = 3 Kompresora, jedan Digital, usisna grupa A + 2 Kompresora, Usisna grupa B + jedan ventilator, kontrolisana brzina Kada se odabera Tip postrojenja, omogućiće se sledećih nekoliko podešenja. Na primer: Ovde su dostupne sledeće opcije: 2 Komp + 1 Kond = usisna grupa A + B i kondenzator Komp. + Kond. = usisna grupa A i kondenzator Kondenzator = samo kondenzator Kompresor = samo usisna grupa A Nijedno Nastavi do sledećih menija. Sva podešenja su objašnjena na stranicama u nastavku. AK-PC 551 Uputstvo RS8GY445 Danfoss

8 Meni Start/stop Glavni prekidač Spolj Glavni prekidač Tip postrojenja Odabrati Tip postrojenja Tip rashladnog sredstva Merne jedinice Noćni signal preko DI Glavni prekidač preko DI Napajanje frekvencija Alarmni izlaz Alarmni zvučni signal Usisna grupa A Kontrolni status Glavni prekidač Startuj i zaustavi regulaciju ovde. Za podešavanje konfiguracije neophodno je da se regulacija zaustavi. Ako se pokuša promeniti podešnje konfiguracije dok je regulacija aktivna kontroler će postaviti pitanje da li treba zaustaviti regulaciju. Kada su sva podešenja napravljena i glavni prekidač na ON kontroler će prikazati na ekranu različita merenja. Regulacija će startovati. (Ako je definisan spoljašnji glavni prekidač on takođe mora biti na ON pre nego regulacija startuje.) Spoljašnji Glavni prekidač Moguće je povezati spoljašnji glavni prekidač koji se može koristiti za start i stop regulacije I interni i spoljašnji glavni prekidač moraju biti podešeni na ON da bi regulacija startovala. Spoljašnji glavni prekidač može biti definisan u meniju Tip postrojenja Glavni prekidač preko DI. Podešenje postrojenja: Sledeće mora biti regulisano: Kompresorska grupa Kondenzatorska grupa Jedna kompresorska grupa (A) + Jedna kondenzatorska grupa Dve kompresorske grupe (A) i (B) + Jedna kondenzatorska grupa Podešenje rashladnog sredstva Pre startovanja hlađenja tip rashladnog sredstva mora biti definisan. Može se odabrati jedno od sledećih rashladnih sredstava: R12, R22, R134a, R502, R717, R13, R13b1, R23, R500, R503, R114, R142b, user defined, R32, R227, R401A, R507, R402A, R404A, R407C, R407A, R407B, R410A, R170, R290, R600, R600a, R744, R1270, R417A, R422A, R413A, R422D, R427A, R438A, R513A (XP10), R407F, R1234ze, R1234yf, R448A, R449A, R452A. Upozorenje: Pogrešan odabir rashladnog sredstva može izazvati kvar kompresora. Druga rashladna sredstva: Tada se podesi "user defined" i onda se podese 3 faktora: fak1, fak2 i fak3 klizanje temperature (ako je potrebno). Uređaj za kontrolu kapaciteta kompresora i kondenzatora Izaberite pritisak ili temperaturu zasićenja. (Može se podesiti tokom inicijalnog podešavanja i ne sme se naknadno menjati.) Noćni rad preko DI signala Definisati spoljašnji prekidač ovde, tako da se regulaciona referentna vrednost može podići ili spustiti preko spoljašnjeg signala. 1. Podesiti funkciju na Da 2. Idi na I/O konfiguraciju i odaberi slobodan digitalni ulaz. Podesiti ovaj ulaz kao Noćni uslovi 3. Sledeće, definisati da li je funkcija aktivna kada je signal ON ili kada je signal OFF. Glavni prekidač preko DI Ovde se definiše spoljašnji glavni prekidač, tako da se regulacija može startovati ili isključiti preko spoljašnjeg signala. 1. Podesiti funkciju na Da 2. Idi na I/O konfiguraciju i odaberi slobodan digitalni ulaz. Podesiti ovaj ulaz kao Glavni prekidač 3. Sledeće, definisati da li je funkcija aktivna kada je signal ON ili kada je signal OFF. Frekvencija Podesiti frekvenciju napojne mreže. Alarmni relej Ovde se definiše alarmni relej koji će se aktivirati u slučaju pojave alarma. 1. Odabrati prioritet alarma koji će aktivirati relej Bez releja Kritični alarm Ozbiljan alarm Svi alarmi 2. Idi na I/O konfiguraciju i odaberi slobodan digitalni izlaz. Podesiti ovaj izlaz na Alarm 3. Sledeće, definisati da li je relej aktivan (uključen) kada je alarm ON ili kada je alarm OFF. Zvučni alarm Ovde se može definisati šta je okidač za emitovanje zvučnog alarma i slučaju pojave određenog alarma. Odaberite koji prioritet alarma će aktivirati zvučni alarm: Bez zvuka Kritični alarm Ozbiljan alarm Svi alarmi (U slučaju da se aktivira zvučni alarm on se može zaustaviti prstupom ekranu za aktivne alarme, vidi stranu 6) Upravljački status On / Off Fab: Ništa Fab: Ništa Temp. / pritisak Fab: Zasićena temp. DI-zahtev Ne / Da Fab: Ne DI-zahtev Ne / Da Fab: Ne 50 Hz / 60 Hz Fab: 50 Hz DO-zahtev Fab: Bez releja Fab: Bez zvuka SW: 1.6x 8 Uputstvo RS8GY445 Danfoss AK-PC 551

9 Upravljački status Trenutna (aktulna) zona Kontrolna temperatura Referenca (referentna vrednost) Trenutni kapacitet Traženi kapacitet Broj komp. u pogonu PoA Pritisak ToA Zasićena temp. MC PoA pomak Pc Pritisak Tc Zasićena temp. Dan / Noć status Ograničenje rada (kapaciteta) Ubrizgavanje ON A MC Ograničenje opterećenja MC Noćni pomak Kontrolne postavke Upravljački rad Ovde pročitati status upravljačkog kruga npr.: Nijedan komp. Nema raspoloživog kapaciteta kompresora Normal upr Normalno upravljanje Alarm komp. Ne može se startovati kompresor zbog aktivnog alarma ON zadrška Ne može se zaustaviti rad kompresora zbog ograničanja ON Start zadrška Ne može se startovati kompresor zbog ograničenja Start zadrške Normal upr Normalno upravljanje nema ograničenja za kompresore Inj. On zadrška Čekanje da istekne zadrška Inject On Kaskada 1. komp. zad. Zadrška rada prvog kompresora Odsisavanje Poslednji kompresor radi do zadate granice za odsisavanje Greška senzora Sigurnosna kontrola zbog greške senzora Ograničenje kapaciteta Funkcija ograničenja kapaciteta je aktivana Sd Visoka Kontrola kapaciteta u zaštitnom Visoka Sd modu Pc Visok Kontrola kapaciteta u zaštitnom Visok Pc modu Ručni rad Kontrola kapaciteta u modu ručnog rada Glavni prekidač OFF - OFF Ovde se može videti kako radi regulacija u odnosu na referentnu vrednost: Po greška: Nema regulacije - Zona: Željeni pritisak je ispod referentne vrednosti NZ: Pritisak je u zoni oko referentne vrednosti + Zone: Željeni pritisak je iznad referentne vrednosti Ovde se može pročitati trenutna vrednost regulacionog senzora Ukupna regulaciona referentna vrednost se može očitati ovde Ovde se može očitati trenutni kapacitet kao % od ukupnog kapaciteta Ovde se može očitati zahtevani (traženi) kapacitet kao % od ukupnog kapaciteta Ovde se može očitati koliko kompresora trenutno radi Ovde se može očitati izmereni pritisak sa PoA pritisnog transmitera Ovde se može očitati temperatura zasićenja dobijena konverzijom izmerenog PoA pritiska Ovde se može očitati vrednost referentnog pomaka na Po prema zahtevima monitoring jedinice (funkcija optimizacija usisnog pritiska) Ovde se može očitati mereni pritisak sa Pc pritisnog transmitera Ovde se može očitati temperatura zasićenja dobijena konverzijom izmerenog Pc pritiska Ovde se može videti status funkcije dnevni /noćni rad Ovde se može očitati status funkcije Ograničenje rada Ovde se može očitati staus signala Ubrizgavanje ON koji je poslat ka kontrolerima isparivača Ovde se može očitati status signala za Ograničenje opterećenja primljenog od mrežnog uređaja Ovde se može očitati staus signala za noćni pomak koji je primljen od mrežnog uređaja. Regulacione postavke Regulacija je normalno podešena na Auto, ali se može promeniti na Off ili Manual ( ručno upravljanje). Kada je podešenje na Manual (Ručni rad) naknadno se može podesiti prinudni rad unošenjem vrednosti u %. Podešenje Ovde unesite podešenu vrednost za regulaciju ( regulaciona referentna vrednost= podešenje + razni pomaci) Pomak može biti usled signala za noćni pomak ili usled aktivacije kontrolne funkcije od mrežnog uređaja. MAN / OFF / AUTO Fab: AUTO Min: 0 % Max: 100% Min: -80 C (-1.0 bar) Max: 30 C (50 bar) Fab: -15 C (3.5 bar) Neutralna zona Ovde podesite neutralnu zonu oko referentne vrednosti. Pogledati ilustraciju na strani 3. Min: 0,1 K (0.1 bar) Max: 20 K (5.0 bar) Fab: 6 K (0.4 bar) Noćni pomak Ako je potrebno, podesite vrednost za koju će se referentna vrednost pomaknuti u toku noćnog rada. Zadržati podešenja na 0 ako je aktivna funkcija za optimizaciju usisnog pritiska (Po optimizacija) preko mrežnog uređaja. Min: -25 K (-5.0 bar) Max: 25 K (5.0 bar) Fab: 0 K (0.0 bar) Maks Referenca Ovde podesiti najvišu dozvoljenu regulacionu referentnu vrednost. Min: -50 C (-1.0 bar) Max: 80 C (50.0 bar) Fab: 80 C (40.0 bar) Min Referenca Ovde podesiti minimalnu dozvoljenu regulacionu referentnu vrednost. Min: -80 C (-1.0 bar) Max: 25 C (40.0 bar) Fab: -80 C (-1.0 bar) PI regulacija Ovde podesiti koliko brzo PI regulacija mora reagovati: 1 = sporo, 10 = vrlo brzo. (Za podešenje Custom = Prema odabiru 0, specijalne opcije za podešenja će se otvoriti, odnosno parametri Kp, Tn i podešenje vremena oko neutralne zone. Ove opcije su samo za trenirano osoblje.) Prop. faktor Kp Proporcionalni faktor, Kp (može se videti i podesiti jedino kada je prethodni meni postavljen na 0 ) Integ. vreme Tn Integraciono vreme Tn (pogledajte iznad) + Zona stopa promene Promenite koeficijent za + zonu (pogledajte iznad) - Zona stopa promene Promenite koeficijent za - zonu (pogledajte iznad) Prvi stepen vreme rada Prilikom početnog starta (start-up), rashladni sistem mora imati vremena da se započne proces hlađenja pre nego PI regulacija preuzme ulogu upravljanja i dozvoli startovanje sledećeg kompresora. Ovde se podešava vremensku zadršku do starta sledećeg kompresora. Min: 0 (custom) Max: 10 Fab: 5 Min: 0 s Max: 300 s Fab: 120 s AK-PC 551 Uputstvo RS8GY445 Danfoss

10 Odsisavanje Ograničenje kapaciteta limit Sigurnosni kapacitet dan Sigurnosni kapacitet noć Komp. start zadrška Ubrzavanje OFF zadrška Konfiguracija Upravljački senzor Kompresor način rada Broj kompresora Vodeći kompresor kapacitet Kompresor kapacitet VSD Min. brzina VSD Start brzina VSD Max brzina PWM vreme perioda CRII Vreme periode Komp.1 Min. Kap. Funkcija odsisavanje Da bi se sprečio veliki broj uključenja/isključenja kompresora pri niskom opterećenju, moguće je definisati funkciju odsisavanja za poslednji kompresor. U ovom slučaju će se kompresor isključiti kada trenutni usisni pritisak dostigne vrednost podešenja Odsisavanje granica Po = Pump-down limit Po. (Podešenje mora biti iznad sigurnosne granice za nizak usisni pritisak PoA Min). Ograničenje kapaciteta na signalu za ograničenje kapaciteta Podesiti koliko procenata kapaciteta kompresora se može uključiti ako je primljen signal bilo od DI ulaza ili od mrežnog uređaja preko mrežne komunikacije. Sigurnosni kapacitet u slučaju kvara regulacionog senzora (senzor za merenje usisnog pritiska) Podesiti željeni kapacitet koji će se primeniti tokom dnevnog režima rada. ( Ako se S4 temperaturni senzor ošteti/pokvari, koristi se Po za regulaciju.) Sigurnosni kapacitet u slučaju kvara regulacionog senzora (senzor za merenje usisnog pritiska) Podesiti željeni kapacitet koji će se primeniti tokom noćnog režima rada. ( Ako se S4 temperaturni senzor ošteti/pokvari, koristi se Po za regulaciju.) Zadrška starta kompresora nakon prinudnog zatvaranja ekspanzionih ventila (na kraju signala za prinudno zatvaranje) Zadrška će rezultirati da mrežni uređaj primi signal za start od svih povezanih kontrolera pre nego što prvi kompresor startuje. Zadrška za prinudno zatvaranje ekspanzionih ventila, ako kontroler pošalje signal za uključenje kompresora, ali je rad kompresora trenutno blokiran ( zaključan ) i zbog toga ne može startovati. Konfiguracija Odaberite upravljački (regulacioni) senzor za usisni krug: Pritisni senzor Po (transmiter) Temperaturni senzor medija S4 (regulacuija temperature medija - rasoline). (Po senzor se koristi kao sigurnosni) Podesiti tip kompresora koji će se koristiti za regulaciju: Rasteretni ventili_svi**** ) Svi kompresori imaju rasteretne ventile Rast.Ventil + Jednostepeni:**** ) Prvi kompresor ima rasteretne ventile. Ostali su jednostepene jedinice Varijabilni+Rast.Ventili: *** ) Prvi kompresor je frekventno regulisan. Preostali su sa rasteretnim ventilima. Promenljiva brzina+jednostepeni: *** ) Prvi kompresor je frekventno vođen (speed-controlled). Ostali su jednostepene jedinice CRII4+Rast.Ventili ** ) Prvi kompresor je CRII4 kompresor.. Preostali su sa rasteretnim ventilima. CRII4+Jednostepeni ** ) Prvi kompresor je CRII4 kompresor. Preostali kompresori su sa jednostepenim. Stram 4+Rast.Ventili: ** ) Prvi kompresor je Copeland stream (4 cilindra). Preostali su sa rasteretnim ventilima. Stream 4 cyl.+ Samo jednostepeni: **) Prvi kompresor je stream kompresor. Ostali su jednostepene jedinice Digital scroll: *) Prvi kompresor je digital scroll. Ostali su jednostepene jedinice Samo jednostepeni : Svi su jednostepeni kompresori Nijedan: Podesiti broj kompresora na usisnom krugu Ovo je ukupan broj. (Ako su odabrane obe usisne grupe, maksimalan broj će biti 4 za A i 4 za B grupu.) Podesiti nominalni kapacitet kompresora za prvi kompresor (definisano je u zavisnosti od Kompresor način rada ) Unosi se kapacitet za ili Digital scroll, Stream, Variable speed CRII kompresor ili Prvi kompresor sa rasteretnim ventilima Podešavanje nominalnog kapaciteta olstalih kompresora Samo za jednostepena: Svi su istog kapaciteta, uključujući i prvi. Ako svi imaju rasteretne ventile: Svi su istog kapaciteta, uključujući i prvi. ***: Za kompresore sa regulacijom brzine (sa frekventnim reguletorom) Mininalna brzina na kojoj će se kompresor isključiti. ***: Za kompresore sa regulacijom brzine (sa frekventnim reguletorom) Minimalna brzina na kojoj kompresor startuje (mora biti podešena viša vrednost nego VSD Min. brzina ) ***: Za kompresore sa regulacijom brzine (sa frekventnim reguletorom) Najveća dozvoljena brzina za kompresor *, **: Za Scroll i Stream Podešavanje vremena perioda za rasteretne ventile (ON vreme + OFF vreme) *: Za CRII Podešavanje vremena perioda za rasteretne ventile (ON vreme + OFF vreme) *: Za scroll i CRII Minimalni kapacitet u vremenskom intervalu (bez minimalnog kapaciteta kompresor se neće rashlađivati). Yes /No Fab: No Min: -80 C (-1.0 bar) Max: 30 C (50.0 bar) Fab: -40 C (0.3 bar) Min: 0 % Max: 100% Fab: 100% Min: 0 % Max: 100% Fab: 50% Min: 0 % Max: 100% Fab: 25% Min: 0 s Max: 180 s Fab: 30 s Min: 0 s Max: 300 s Fab: 120 s AI-zahtev Po / S4 Fab: Po DO-zahtev / AO-zahtev Fab: Samo jednostepeni (single step only) DO-zahtev Min: 1 Max: 8 Fab: 0 Min: 1 kw Max: 100 kw Fab: 1 kw Min: 1 kw Max: 100 kw Fab: 1 kw Min: 10 Hz Max: 60 Hz Fab: 30 Hz Min: 20 Hz Max: 60 Hz Fab: 45 Hz Min: 40 Hz Max: 120 Hz Fab: 60 Hz Min: 10 s Max: 20 s Fab: 20 s Min: 10% Max: 20% Fab: 60% Min: 10% Max: 50% Fab: 10% 10 Uputstvo RS8GY445 Danfoss AK-PC 551

11 Komp.1 Start Kap. Komp. 1 Sd temp. Komp. 1 Sd max. Broj rast. ventila Komp. sigurnosni ulaz LP presostat preko DI Ograničenje kapaciteta preko DI Sd temp. gasa potis Ss usisno pregrevanje Ubrizgavanje ON fabrički Kompresor vremena Vodeći komp. Min ON *: Za scroll i CRII Startni kapacitet: kompresor će se uključiti tek kada zahtev za potrebnim kapacitetom dostignepodešenu vrednost. *, **: Za Scroll i Stream i CRII Definisati da li kontroler treba pratiti temperaturu gasa na potisu Sd na izlazu iz kompresora (NTC 86K ili Pt 1000 Ohm). *, **: Za scroll i stream, CRII i ako je podešeno Da u Komp.1 Sd temp Podesiti maksimalnu Sd temperaturu ****: Za kompresore sa rasteretnim ventilima Podesiti koliko rasteretnih ventila ima po kompresoru Zaštitni (sigurnosni) krug kompresora Definisati da li je potrebno rezervisati DI ulaz posebno za zaštini krug svakog Zaštitni krug za niski pritisak Definisati da li potrebno rezervisati DI ulaz za prijem signal od presostata (LP) Ograničavanje kapaciteta Definisati da li je potrebno rezervisati DI ulaz za prijem signala od merača energije Nijedno: DI: Ograničenje opterećenja mora da prati DI signal Noćni režim: Ograničenje opterećenja mora da prati status dnevnog/noćnog signala. (Dnevni/noćni signal se može dobiti preko DI unosa, vremenskog rasporeda ili mreže.) Zajednička temperatura gasa na potisu Definisati da li se prima signal sa zajedničkog Sd senzora od usisne grupe (Pt 1000) sa potisnog voda. Monitoring pregrevanja Definisati da li se prima signal sa zajedničkog Ss senzora sa usisne linije. Prekinuti ubrizgavanje u isparivače Ako su kompresori sprečeni da startuju, zaustaviti ubrizgavanje u isparivače. Ovde definisati da li funkcija treba biti aktivana i kako se prima i prenosi signal. Ne: Funkcija se ne koristi Mreža: Kontroler šalje signal mrežnom uređaju koji onda prosleđuje signal ka kontrolerima isparivača Relej: Ovom funkcijom se rezerviše relej koji se uključi ako su svi kompresori zaustavljeni. Svi kontroleri isparivača moraju biti ožičeni prema signalu sa ovog releja. Kompresor vremena (zadrške) Minimalno vreme rada za vodeći kompresor (min. On-vreme) Podesiti prinudno vreme rada (On-vreme) tokom koga će kompresor ostati uključen pre nego se ponovo isključi. Podešenje se unosi da bi se sprečio nepravilan rad kompresora. Da bi se sprečio kvar na kompresoru podešenje mora biti usklađeno sa zahtevima proizvođača kompresora. Min: 10% Max: 60% Fab: 30% AI-zahtev Ne / Da Fab: Ne Min: 0 C Max: 195 C Fab: 125 C DO-zahtev Min: 1 Max: 3 Fab: 1 DI-zahtev Da /Ne Fab: Da DI-zahtev Da /Ne Fab: Ne DI-zahtev Da /Ne Fab: Ne AI-zahtev Da /Ne Fab: Ne AI-zahtev Da /Ne Fab: Ne DO-zahtev Ne /Mreža /Relej Fab: Ne Min: 0 min Max: 60 min Fab: 0 min Vodeći komp. Min OFF Minimalno vreme mirovanja (min. Off-vreme) za vodeći kompresor Podesiti prinudno vreme mirovanja (Off-vreme) tokom koga kompresor mora biti isključen pre ponovnog uključenja. Podešenje se unosi da bi se sprečio nepravilan rad kompresora. Min: 0 min. Max: 30 min Fab: 0 min Vodeći komp. Restart Minimalni period vremena za restartovanje vodećeg kompresora. Podesiti prinudno vreme mirovanja (Off-vreme) tokom koga kompresor mora biti isključen pre nego se ponovo uključi nakon restarta. Podešenje se unosi da bi se sprečio nepravilan rad kompresora. Da bi se sprečio kvar na kompresoru podešenje mora biti usklađeno sa zahtevima proizvođača kompresora. Min: 1 min. Max: 60 min Fab: 4 min Vodeći komp. Sigurnosna zadrška Komp. Min ON Komp. Min OFF Komp. Restart Komp. Sigurnosna zadrška Kompresor status Komp. 1 Sd gas Vremenska zadrška pre nego se kompresor br. 1 isključi zbog aktivacije zaštite Vreme počinje da se računa od trenutka kada se primi signal na DI ulaz (konfigurisati DI ulaz preko menija Konfiguracija i Komp. sigurnosni ulaz). Mininimalno vreme rada (min. On-vreme) za preostale kompresore Podešavanje prinudnog vremena rada (On-vreme) tokom koga će kompresor ostatiti u radu, pre nego što se može ponovo isključiti. Podešenje se unosi da bi se sprečio nepravilan rad kompresora. Min: 1 min. Max: 10 min Fab: 1 min Min: 0 min. Max: 60 min Fab: 0 min Minimalno vreme mirovanja (Off-vreme) za preostale kompresore Min: 0 min. Podesiti prinudno vreme mirovanja (Off-vreme) tokom koga kompresor mora biti isključen pre Max: 30 min ponovnog uključenja. Podešenje se unosi da bi se sprečio nepravilan rad kompresora. Fab: 0 min Minimalni period vremena za restartovanje preostalih kompresora. Min: 1 min. Podesiti prinudno vreme mirovanja (Off-vreme) tokom koga kompresor mora biti isključen pre Max: 60 min nego se ponovo uključi nakon restarta. Podešenje se unosi da bi se sprečio nepravilan Fab: 4 min rad kompresora. Vremenska zadrška pre nego se kompresor isključi zbog aktivacije zaštite. Vreme započinje sa računanjem kada se signal primi na DI ulaz (konfigurisati DI ulaz preko menija "Konfiguracija" i "Komp. sigurnosni ulaz"). Kompresor status Ovde očitati Sd temperaturu kompresora. Min: 1 min. Max: 10 min Fab: 0 min AK-PC 551 Uputstvo RS8GY445 Danfoss

12 Usis B Komp. 1 status Ovde očitati radni status kompresora 1. Sledeće informacije se mogu pojaviti: Alarm - Alarmna situacija Glavni prekidač off Kompresor je zaustavljen Ručno upravljanje Kompresor je izgašen prema zaštitnom ulazu (DI zaštitni ulaz) Visoka Sd temp. - Zaustavljen rad zbog visoke Sd temperature Spreman - Kompresor je spreman za start OFF vreme - Kompresor čeka da zadrška Min OFF vreme istekne Min. ON vreme Kompresor čeka da zadrška Min ON vreme istekne Pogon Kompresor je u radu Onemogućen - Kompresor je izbačen iz upotrebe (servis kompresora) Komp Iste funkcije za preostale kompresore Kapacitet kompresora Kapacitet kompresora Komp. 1 kapacitet Ovde očitati trenutno kapacitet kompresora (0-100%) Komp Iste funkcije za preostale kompresore Kompresor radni sati Radni sati kompresora Reset vr.rada/ciklusa Ovde resetujte sve brojače radnih sati i startujte brojače sledećih kompresora. Komp.1 vreme rada Ovde očitati ukupan broj radnih sati kompresora Komp.2... Iste funkcije za preostale kompresore Kompresor ciklusi Kompresor ciklusi Komp.1 Ovde očitati broj koliko puta je kompresor startovao. Ciklusi ukupno Komp.2... Iste funkcije za preostale kompresore Kompresor servis Kompresor servis Komp.1 izvan pogona Kompresor se može izbaciti iz upotrebe, tako da kontroler nastavi regulaciju bez ovog kompresora. Ne = Normalna regulacija Da = Regulacija se nastavlje bez ovog kompresora, a alarm se neće generisati. Komp.2... Iste funkcije za preostale kompresore Kondenzator Kontrolni status Kontrolni status Kontrolna temperatura Referenca Trenutni kapacitet Traženi kapacitet Broj vent. u pogonu Tc Zasićena temp. Pc Pritisak S7 Medij Sc3 spoljašnji vazduh kond. Status rekuperacije HP sig. presostat Kontrolne postavke Upravljački rad Podešenje Sc3 pomak Usina grupa B. Pogledati opise i pojašnjenja pod opisima Usina grupe A. Bitzer CRII se ne može koristiti u usisnoj grupi B. Regulacioni staus Ovde se može očitati staus kondenzatorskog kruga, npr: Glavna skl. off Glavni prekidač = OFF Spreman Kontroler kapaciteta je spreman za upravljanje Pogon Kontrola kapaciteta je u normalnom radnom režimu Kontrola kapaciteta je zaustavljena zato što su svi kompresori isključeni Ručno upr. Kontrola kapaciteta je podešena na ručno upravljanje (ručni režim rada) Visoki Pc/Sd Prinudno uključeni kapacitet na 100% zbog Visok Pc/Visok Sd zaštitnih funkcija Sig. limit Prinudno uključeni kapacitet na 100% zbog spoljašnjeg signala usled aktivacije HP presostat/hp zaštita/sd sigurnosna granica Noćna granica Kontrola kapciteta ograničena usled aktivacije funkcije za tihi rad tokom noći (night silencer limitation) Ovde se može očitati trenutna vrednost regulacionog senzora Ukupna regulaciona referentna vrednost se ovde može očitati. Ovde se može očitati trenutni kapacitet kao % od ukupnog kapaciteta Ovde se može očitati traženi kapacitet kao % od ukupnog kapaciteta Ovde se može očitati broj ventilatora koji su u radu Ovde se može očitati trenutna vrednost temperature zasićenja dobijene konverzijom merenog pritiska Pc. Ovde se može očitati trenutno merena vrednost pritiska sa pritisnog senzora Pc transmitera Ovde se može očitati trenutno merena vrednost temperature medija sa senzora S7 (samo ako je S7 odabran kao regulacioni senzor tokom Vent. konfiguracija ) Ovde se može očitati trenutno merena vrednost spoljašnje temperature vazduha sa senzora Sc3. Ovde se može očitati trenutni status funkcije za rekuperaciju Ovde se može očitati status na HP sigurnosnom presostatu Kontrolne postavke Tip regulacije Način regulacija je normalno podešena na Auto ali se može promeniti na Off ili Manual (Ručni rad). Kada je podešenje na Manual (Ručni rad), kapacitet onda prinudno može biti podešen u %. Ovde uneti podešenu vrednost za regulaciju kondenzacije. Takođe podesite vrednost ako se regulacija vrši preko reference fluida (podešena vrednost se koristi u slučaju greške senzora Sc3 za merenje spoljašnje temperature). Temperaturni pomak za regulaciju referentne vrednosti fluida. Regulaciona referenca = Sc3 mereno + Sc3 pomak Da /Ne Fab: Ne MAN / OFF / AUTO Fab: AUTO Min: 0 % Max: 100% Min: -25 C (-1.0 bar) Max: 90 C (159 bar) Fab: 35 C (15.0 bar) Min: 0 K Max: 20 K Fab: 6 K 12 Uputstvo RS8GY445 Danfoss AK-PC 551

13 Min. referenca Ovde podesiti najniže dozvoljenu regulacionu referencu Min: -25 C (-1.0 bar) Max: 100 C (159 bar) Fab: 10 C (5.0 bar) Max. referenca Ovde podesiti najvišu dozvoljenu regulacionu referencu Min: -25 C (-1.0 bar) Max: 100 C (159 bar) Fab: 50 C (35.0 bar) Rekuperacija Podešenja Rekup. Snižavanje Limit kapaciteta noć Prop. faktor Kp Integ. vreme Tn Vent. konfiguracija Upravljački senzor Referentni način rad Način regulacije kapaciteta Broj ventilatora Tip regulacije VSD Start brzina VSD Min brzina VSD Start preko DO Sig. praćenje ventilatora Vent. na kompresor Rekuperacija preko DI Vent. status Brzina ventilatora VSD start/stop Vent. 1 status Vent Vent. Radni sati Podešenje temperature za funkciju rekuperacije (samo ako je funkcija aktivirana tokom konfiguracije) Snižavanje regulacione referentne vrednosti nakon što se rekuperacija završi. Podesiti koliko brzo referentna vrednost za pritisak kondenzacije treba da se dostigne nakon što se rekuperacija završi. Uneti vrednost promene u stepenima Kelvina po minuti. Ograničavanje kapaciteta tokom noćnog rada Ovde se može ograničiti brzina ventilatora ukoliko se za regulaciju koriste regulatori brzine. Tokom step-by-step (stepene) aktivacije, proces se limitira. Proporcionalni faktor za PI regulaciju Ako se Kp vrednost snižava, regulacija radi stabilnije (sporije) Integraciono vreme za PI regulaciju Ako se Tn vrednost poveća, regulacija će raditi stabilnije (sporije) Konfiguracija rada ventilatora Odabir regulacionog senzora: Pc pritisni transmiter S7 temperaturni senzor medija (Pc mora biti instaliran kao zaštitni senzor) Podesiti referentni način regulacije rada Fiksna referentna vrednost; referentna vrednost je definisana preko fiksne podešene vrednosti Promenljiva referentna vrednost; referentna vrednost će pratiti temperaturu spoljašnjeg vazduha koja se meri senzorom Sc3. Ovde podesiti način kojim se upravlja rad ventilatora Varijabilno; ventilatori se kontrolišu preko signala 0-10V iz analognog izlaza. Ako je to konfigurisano u VSD Start preko DO, preko tog releja će moći da se startuje ili isključi frekventni regulator. Stepeno; on/off kontrola rada ventilatora preko releja Varijabilno + Stepeno. Signali su paralelni, pa se spoljašnje ožičenje može prebaciti na korak, tj. ako frekventni regulator prestane sa radom. Ovde uneti broj ventilatora. Za step-by-step regulaciju odabrati broj releja. Releji će se uključivati/isključivati sekvencijalno, npr Za varijabilnu kontrolu, odabrati 1 ili više. Nijedan relej nije rezervisan, ali se podešenjem omogućava konfigurisanje praćenja rada ventilatora. Normalno se koristi PI- regulacija, ali se ovo može promeniti na P-regulaciju ako dizajn sistema to zahteva. PI-regulacija: Regulacija se ovde odvija tako da je razlika između merene vrednosti i referentne vrednosti što je moguće manja. P-regulacija: Regulacija kapaciteta se ovde odvija prema proporcionalnoj regulaciji. Ovde podesiti startnu vrednost za frekventni regulator. Vrednost mora biti viša nego što je vrednost za minimalnu brzinu (VSD Min. brzina). Ovde se podesiti minimalnu brzinu frekventnog regulatora. Ako se zahteva niži kapacitet, ova minimalna brzina će se održavati dokle god se zahtevani kapacitet ne spusti na 0%. Na 0% frekventni će potpuno stati. Ovde definisati da li će relej za start/stop funkciju na frekventnom regulatoru biti povezan. Ne: nema releja Da: relej se uključuje kada frekventni regulator treba da krene sa radom. Definisati da li će sigurnosno praćenje ventolatora kondenzatora biti izvedeno. Nijedan: nema sigurnosnog praćenja Individualno: po jedan DI ulaz je rezervisan za svaki ventilator Zajednički: jedan zajednički DI ulaz je rezervisan za sve ventilatore kondenzatora. Select the way in which the fans should be controlled when all the compressors have stopped. Normal regulation: Fans to be controlled in compliance with normal regulation. Energy-optimised: Fan capacity will be maintained at between 0 and 49% in a p-band of 5-15 K above reference. Ovde definisati da li ciklus rekuperacije treba da startuje prema signalu na DI ulazu. Ne: Nema funkcije Da: Jedan DI ulaz je rezervisan. Kada se primi signal, onda se aktivira funkcija rekuperacije. Status ventilatora Ovde je prikazana brzina ventilatora u % prema zahtevima sistema. Ovde možete da pročitate status rada ventilatora (frekventni regulator) Ovde se prikazuje status releja 1 (prvi stepen ili relej za frekventni regulator) Ovde se prikazuje status releja 2, 3, itd (step 2, 3, itd.) Radni sati ventiatora Min: 20 C (-1.0 bar) Max: 90 C (159 bar) Fab: 50 C (30.0 bar) Min: 0,1 K Max: 100 K Fab: 1 K Min: 0 % Max: 100% Fab: 100% Min: 0,5 Max: 50 Fab: 10 Min: 10 s Max: 900 s Fab: 180 s AI-zahtev Pc / S7 Fab: Pc AI-zahtev Fiksno / Klizno Fab: Fiksno AO-zahtev Stepeno / Varijabilno Fab: Stepeno DO-zahtev Min: 0 Max: 8 Fab: 0 P / PI Fab: P Min: 0% Max: 60% Fab: 35% Min: 0% Max: 40% Fab: 20% DO-zahtev Da / Ne Fab: Ne DI-zahtev Nijedan/Zajednički / Individualno Fab: Nijedan Normal/Optimized Fac.: Normal DI-zahtev Da / Ne Fab: Ne AK-PC 551 Uputstvo RS8GY445 Danfoss

14 Zaštita VSD vreme rada Vent. 1 vreme rada ukupno Vent Vent. ciklus VSD ciklusi Vent. 1 Ciklusi ukupno Vent PoA Min limit PoA Maks alarm Broj sati rada ventilatora (rad frekventnog regulatora) možete da pročitate ovde Ovde je prikazan broj radnih sati koliko je relej ventilatora 1 bio uključen na On-položaju (odnosno frekventni regulator u On položaju). Ista funkcija za preostale ventilatore Broj startova ciklusa ventilatora Broj pokretanja ventilatora (frekventni regulator) možete da pročitate ovde Ovde je prikazan broj koliko puta je relej ventilatora 1 bio uključen u On poziciji (koliko je puta bio uključen frekvantni regulator). Kontroler proverava da li je ventilator bio aktivan u poslednjih 24h. Ako nije, kontroler će prinudno startovati ventilator u trajanju od 5min zajedno sa ostalim ventilatorima. Ista funkcija postoji i za preostale ventilatore. Zaštitne granice za minimalni usni pritisak PoA Ako je ova vrednost dostignuta, svi kompresori će se isključiti Alarmna granica za visoki usisni pritisak PoA Ako je ova vrednost dostignuta, nastaje alarm Ako je tokom ograničenja opterećenja registrovana viša vrednost, ograničenje opterećenja će biti otkazano dok se Po ne vrati na referentnu vrednost. Min: -120 C (-1.0 bar) Max: 30 C (159 bar) Fab: -40 C (0.5 bar) Min: -30 C (-1.0 bar) Max: 100 C (159 bar) Fab: 100 C (5.0 bar) PoA Maks. zadrška Vremenska zadrška za aktiviranje (slanje) PoA Maks alarm-a Min: 0 min. Max: 240 min. Fab: 5 min. Pregrevanje Min lim A Granica alarma u slučaju niskog pregrevanja (Pregrevanje se meri u usisnom cevovodu preko PoA i SsA.) Min: 0 K Max: 20 K Fab: 0 K Pregrevanje Max lim A Granica alarma za prekoračenje pregrevanja Min: 20 K Max: 80 K Fab: 80 K Pregrevanje zadrška A Vreme zadrške pre nego se alarm aktivira usled preniskog ili previsokog pregrevanja na usisu SdA Maks limit Zaštitna granica za maksimalnu vrednost SdA Na 10 K ispod zadate vrednosti, kapacitet kompresora će se smanjiti, a pun kapacitet kondenzatora će se uključiti. Ako se granična vrednost prekorači kompletan kapacitet kompresora će se isključiti. PoB Min limit Ista podešenja za usisnu grupu B. PoB Maks alarm PoB Maks zadrška Pregrevanje Min lim B Pregrevanje Maks lim B Pregrevanje zadrška B SdB Maks limit Pc Maks limit Tc Maks limit Pc Maks zadrška HP presostat preko DI Sig. vreme restart Reset alarma senzora Zaštitna granica za maksimalni Pc Ako Pc prekorači ovde podešenu vrednost umanjenu za 3K, kompletan kapacitet kondenzatora će se uključiti, a kapacitet kompresora će se umanjivati za 1/3 svakih 30 sekundi. Ako Pc prekorači graničnu vrednost, kompletan kapacitet kompresora će se trenutno isključiti, a aktiviraće se i alarm nakon isteka vremenske zadrške. Zaštitna granica za maksimalnu Tc Podešenje za Pc max. granicu može se ovde očitati kao temperatura. Vrenemenska zadrška za Pc Maks. alarm Alarm će se aktivirati tek kada istekne vremenska zadrška Signal sa presostata visokog pritisaka HP Ovde definisati da li će se primati signal sa presostata na DI ulaz. Staus signala se može pročitati, a može mu se dodeliti alarmna funkcija. Jednom kada se signal primi, kompresor će se isklučiti. Odloženo startovanje koje prati status nakon isključenja usled zaštita Ako se isključivanje dogodilo usled sigurnosnih zaštita Sd Maks. limit, Pc Maks. limit or Po Min. limit, kompresor mora mirovati definisan period vremena. Taj vremenski period se ovde podešava. Resetovanje alarma nakon pojave greške senzora Kada se pojavi greška senzora, mora se pojaviti O.K. signal u okviru podešenog vremenskog intervala u minutima pre nego kontroler resetuje alarm. Regulacija će se nastaviti odmah nakon prijema da je signal senzora O.K. Min: 0 min. Max: 60 min. Fab: 5 min. Min: 0 C Max: 195 C Fab: 80 C Min: -1 bar Max: 159 bar Fab: 40 bar - Min: 0 min. Max: 240 min. Fab: 0 min. DI-zahtev Da /Ne Fab: Ne Min: 0 min. Max: 60 min. Fab: 1 min. Min: 0 min. Max: 30 min. Fab: 10 min. 14 Uputstvo RS8GY445 Danfoss AK-PC 551

15 Generalne funkcije Digitalni ulazi alarmi Generalni on/off alarmi Ovde se mogu definisati do 3 alarma koji nisu povezani sa regulacionim funkcijama. Kada se signal primi na ulaz, kontroler će generisati alarm ali tek nakon isteka odgovarajuće vremenske zadrške. Alarm može biti definisan da bude aktivan prema on/off signalu. Tekst alarma može biti unet za alarm. Tekst se može videti na ekranu i može biti poslat mrežnom uređaju. 1. Definisati pripadajući tekst alarma 2. Podesiti vremensku zadršku alarma 3. Idi na I/O konfiguraciju i odaberi slobodan digitalni ulaz. Podesi ovaj ulaz kao General alarm (br.) 4. U dodatnom meniju, definisati da li će alarm biti aktivan prema on/off signalu. Broj DI alarm fabr. 1. Definisati koliko generalnih alarma treba da bude DI-zahtev Sistem Min: 0 Max: 3 Fab: 0 DI1 Alarm tekst Sledeći tekstovi alarma mogu biti odabrani: Generalni alarm Visoki pritisak alarm Niski pritisak alarm Visoka temperatura alarm Niska temperatura alarm Nivo ulja alarm Temperatura ulja alarm Nivo tečnosti alarm Propuštanje gasa alarm Alarm frekv. regulatora Di1 Alarm zadrška Vremenska zadrška za DI1 alarm Min: 0 min. Max: 360 min. Fab: 5 min. DI2...3 Isto podešenje za DI2 alarm i DI3 alarm. Termostat Generalni termostat Jedan generalni termostat može biti definisan. 1. Definiši funkciju 2. Idi na I/O konfiguraciju i odaberi slobodan analogni ulaz. Podesiti ovaj ulaz na Saux termostat 3. Idi na I/O konfiguraciju i odaberi slobodan relejni izlaz. Podesi izlaz na Termostat. AI-zahtev Da / Ne Fab: Ne Termostat uključen Ovde podesiti temperaturnu vrednost na kojoj će termostat uključiti relej Min: -50 C Max: 150 C Fab: 5 C Termostat isključen Ovde podesiti temperaturnu vrednost na kojoj će se termostat isključiti Min: -50 C Max: 150 C Fab: 10 C Termostat temp. Trenutna vrednost na senzoru temperature termostata se može ovde očitati. (Ali samo kada je ulaz senzora definisan i glavni prekidač podešen na On.) - Ekran Odaberi izglede (prikaze) na ekranu - Jezik Odabrati jedan od ponuđenih jezika: Engleski, Nemački, Francuski, Danski, Španski, Italianski, Portugalski, Holandski, Ruski, Poljski, Fab: UK English Češki, Turski, Mađarski, Hrvatski, Srpski, Rumunski Merne jedinice Uređaj Odabrati SI ili Imperial (kada su podešenja kapaciteta kompresora prema U.S. vrednostima). SI / Imperial Fab: SI Pritisak Merne jedinice za pritisak Odabrati bare ili PSIG Bar / PSIG Fab: bar Temperatura Merne jedinice za temperaturu Odabrati C ili F. C / F Fab: C Vremenski format Prikaz vremenskog formata Odabrati 12-časovni ili 24-časovni format. 12 / 24 Fab: 24 h Screen saver - vreme Vreme za aktivaciju screen saver funkcije Ako nijedan taster nije pritisnut određeni vremenski period jačina osvetljaja na ekranu će biti svedena na minimum. Min: 1 min. Max: 60 min. Fab: 1 min. Nivo osvetljaja će biti ponovo podignut čim se pojavi nova aktivnost. Korisnik istek vremana Vreme nakon koga se vraća na početni ekran - log-off vreme Ukoliko se tasteri nisu pritiskali u okviru zadatog vremenskog perioda, na ekranu se vratiti glavni prikaz. Nakon toga korisnik će morati nanovo da se uloguje. Min: 1 min. Max: 60 min. Fab: 2 min. Ako se promeni ovo vreme, ono će biti u funkciji kada se korisnik sledeći put uloguje. Ako se želite izlogovati, izaći iz menija, bez čekanja vremenskog perioda, potrebno je pritisnuti i držati 3 sekunde taster X. Kontrasta ekrana Podešenja kontrasta Min: 0 Max: 100 Fab: 30 AK-PC 551 Uputstvo RS8GY445 Danfoss

16 Pristupna šifra Pristupna šifra Podešenja kontrolera mogu biti zaštićena sa tri nivoa pristupnih šifri - lozinki. Lozinka nivo 1 Fab: 100 Nivo 1: Krajni korisnik podešenja poput sedmičnog rada Lozinka nivo 2 Fab: 200 Novo 2: Podešavanja na nivou instalatera Lozinka nivo 3 Nivo 3: Konfiguraciona podešavanja (konfiguracioni meni) Fab: 300 Pristupna šifra je broj između 001 i 999. Realno vreme Datum i vreme Koristi se za sedmični rad i alarmne funkcije. Godina, mesec, dan Sati, minuta Sedmični program Sedmični plan - raspored - Ovde podesiti vreme otvaranja i zatvaranja objekta (radnje, hladnjače,...) Vreme se može koristiti za promenu regulacione vrednosti za usisni pritisak i za snižavanje brzine ventilatora tokom noćnog rada. Ponedeljak otvoreno Vreme otvaranja, ponedeljak Sati, minuta Ponedeljak zatvoreno Vreme zatvaranja, Ponedeljak Sati, minuta Utorak... Vremena za preostale dane u sedmici. - Mreža Mreža - Modbus adresa Ovde podesiti adresu kontrolera ako je povezan na mrežni uređaj preko komunikacione mreže. Min: 1 Max: 120 Fab: 1 Baudrate Jedinica sistema obično komunicira sa Fab: 384 Ako se izmeni u jedinici sistema, na primer, na režim SLV (19.2), podešavanje takođe mora da se izmeni na 19.2, ovde u kontroloru. Serial mode Vrednost se ne sme menjati Fab: 8E1 Reset na fabričke postavke Povratak na fabrička podešanja Ako se funkcija podesi na DA, sva podešenja će se vratiti na fabrička podešenja, a lista alarma će se pobrisati. I/O konfiguracija Ovde se mogu odabrati funkcije za pojedinačne ulaze i izlaze. Da bi sprečili pogrešno podešenje, birajte samo funkcije koje su bile podešene preko konfiguracionih menija za usisne grupe i kondenzator. Za digitalne izlaze, definisati da li će funkcija biti aktivna za uključen ili isključen relej. Za digitalne ulaze, definisati da li će funkcija/alarm biti aktivan za uključen ili isključen prekidač (signal). Za analogne izlaze, definisati da li je izlazni signal 0-5 V ili 0-10 V Za analogne ulaze, definisati: Temperaturni senzori: Normalno, tip senzora je Pt1000, ali za digital scroll/stream temperaturu potisnog gasa, senzor NTC 86K@25 C se može odabrati. Kalibraciona vrednost (+/- 10 C) Pritisni senzori: Tip signala: 0-20mA, 4-20mA, AKS32 (1-5V) ili AKS32R (10-90% raciometrijski senzor sa 5 V napajanjem) Minimalni i maksimalni opseg pritiska Kalibraciona vrednost (+/- 5.0 bar) Ako ste koristili Brze konfiguracije ili Čarobnjak za podešavanje kontrolera, ulazi i izlazi će biti automatski podešeni (za dodatna pojašnjenja pogledajte odeljke Brze konfiguracije ili Čarobnjak ) Ograničenja: PWM izlazi za digital scroll ili stream kompresore mogu biti podešeni samo na DO5 ili DO6 Pritisni transmiter sa strujnim signalom od 0-20 ma ili 4-20 ma mora biti postavljen na analogne ulaze od AI1-AI4 Napomena: Ako je funkcija povezana za ulaz ili izlaz i onda naknadno izbačena iz konfiguracije, pomenuta funkcija će biti obeležena znakom uzvika (!). U ovom slučaju,morate ili aktivirati funkciju u konfiguraciji ili izbaciti funkciju iz postavki za ulaz ili izlaz. Digitalni izlazi 1: 2: 3: 4:.. 8: Digitalni ulazi 1: 2: 3:.. 8: Analogni izlazi 3: 4: On/off izlazi On Kada se definiše funkcija za koju se koristi relej biće moguće dodeliti jedan od slobodnih Off relejnih izlaza za ovu funkciju. Odaberite relej i nastavite sa podešavanjima. U poslednjem koraku imaćete opciju odabira funkcije koja se povezuje sa relejom, O daberite relej i nastavite sa podešavanjima. U poslednjem koraku imaćete opciju odabira funkcije koja se povezuje sa relejom, kao i da li funkcija treba da bude aktivna kada je relej aktiviran ili deaktiviran. Pažnja! Izlazi releja ne smeju biti preokrenuti na rasteretnim ventilima. Kontroler preokreće samu funkciju. Na zaobilaznim ventilima neće biti napajanja kada kompresor ne radi. Napajanje se odmah povezuje pre pokretanja kompresora. Ako je to funkcija koja zahteva frekventno uključivanje on/off releja (npr. Rasteretni ventili na scroll kompresoru, Stream ili Bitzer CRII), koristiti solid state relej za ovu funkciju. Solid state releji se nalaze na izlazima broj 5 i broj 6. On/off ulazi Kada se definiše funkcija za koju se koristi digitalni ulaz, biće moguće dodeliti jedan od slobodnih on/off ulaza za ovu funkciju. Odaberite ulaz i nastavite sa podeševanjima. U poslednjem koraku imaćete mogućnost odabira funkcije koja se povezuje sa ulazom V izlaz Kada se definiše funkcija za koju se koristi promenljivi naponski izlaz biće moguće dodeliti jedan od slobodnih AO izlaza za ovu funkciju (samo AO3 i AO4 su raspoloživi). Odaberite jedan od dva izlaza i nastavite proceduru podešavanja. U poslednjem koraku podešavanja imaćete mogućnost da povežete koja funkcija se povezuje sa kojim izlazom. On Off 0-10 V 0-5 V 16 Uputstvo RS8GY445 Danfoss AK-PC 551

17 Analogni ulazi 1: 2: 3: 4:.. 8: I/O Status Digitalni izlazi 1:. 8: Digitalni ulazi 1:. 8: Analogni izlazi 3: 4: Analogni ulazi 1:. 8: I/O Pregled DO: Max 8, Korišteno: DI: Max 8, Korišteno: AO: Max 2, Korišteno: AI: Max 8, Korišteno: I/O Ručna kontrola Digitalni izlazi Analogni izlazi Analogni ulazi Kada se definiše funkcija za koju se koristi temperaturni senzor ili pritisni transmiter, biće moguće povezati ovu funkciju sa jednim od slobodnih AI ulaza. Odaberite ulaz i nastavite sa podešavanjima. U poslednjem koraku podešavanja imaćete mogućnost odabira funkcije koju želite povezati sa odgovarajućim ulazom. Saux je senzor za generalni termostat. (Tip AKS 2050 pritisnog transmitera, za visok pritisak, emituje isti signal kao i AKS 32R). Status on/off izlaza Ovde se može videti da li je funkcija uključena (on) ili isključena (off). Status on/off ulaza Ovde se može videti status funkcije / alarma. Status analognih izlaza Ovde se može videti vrednost izlaznog signala kao % od maksimalne vrednosti signala Status analognog ulaza Ovde se mogu videti vrednosti koje kontroler primi sa pritisnoh i temperaturnih senzora. U vrednosti su uračunate i kalibracije. Korišteni ulazi i izlazi Ovde se može videti koliko je slobodno različitih ulaza i izlaza. Takođe se može uporediti s količinom koja je konfigurisana. Ako ih je previše definisano pojaviće se znak uzvika (!). Ručna kontrola relejnih izlaza U toku normalnog rada, funkcija relaja biti u statusu Auto. U slučaju prinudnog rada funkcija će biti prebačena na On ili Off. Nezaboravite da prebacite ponovo na Auto kada se prinudni rad završi. Ručna kontrola analognih izlaza Tokom normalnog rada, funkcija izlaza će biti podešena na Auto. U slučaju prinudnog rada, funkcija mora podešena na Ručni rad, nakon čega se izlazni signal može menjati od 0-100%. Nezaboravite da prebacite ponovo na Auto kada se prinudni rad završi. Signal za merenje pritiska: AKS 33 AKS 32R AKS V 0-20 ma 0-10 V 0-5 V Signa za merenje temperature: NTC-86K Pt 1000 ohm Nijedno Auto / On / Off Auto / Ručno 0-100% AK-PC 551 Uputstvo RS8GY445 Danfoss

18 Alarm prioriteti Generalno Mirovanje: Greška senzora: Rashladno sredstvo: Izlaz u RUČNOM RADU Usisna groupa A Nizak pritisak: Visoki pritisak: Kompresor zaštita: Usisna groupa B Nizak pritisak: Visok pritisak: Kompresor zaštita: Kondenzator Visok pritisak: Ventilator zaštita: Brzo podešavanje Brzo konfigurisanje Alarm prioriteti Kontroler će izbaciti obaveštenje o alarmu ako se dogodi određeni incident. Svaki incident je podešen da ima određenu važnost za svaki alarm, ali je moguće da se modifikuje važnost svakog od njih. Odaberite između sledećih nivoa važnosti, prioriteta: Kritičan: Važni alarmi koji zahtevaju visok nivo pažnje. Ozbiljan: Alarmi srednje važnosti Normalan: Alarmi koji nisu visoke važnosti Onemogućen: Alarmi kojima je podešen ovaj prioritet će biti otkazani. Fabričko podešenje alarma se može videti na strani 21. Ovim podešavanjem će se rezervisati ulazi i izlazi za sledeće kompresore i ventilatore: Različite varijacije konfiguracija su prikazane na sledećoj stranici. Br. aplik. Display Usisna grupa A Usisna groupa B Brzina Digital (Scroll / steam) Kritičan Ozbiljan Normalan Onemogućen Kondenzator 1-step 1-step Stepena Varijabilna 17 3CDA + 2CB + FS x 16 2CDA + 2CB + 3F CSA + 2CB + FS x 14 2CSA + 2CB + 3F CA + 3CB + FS 4 3 x 12 3CA + 2CB + FS 3 2 x 11 2CA + 2CB + 3F CDA + FS 1 3 x 9 3CDA + FS 1 2 x 8 3CDA + 3F CDA + 2F CSA + FS 1 3 x 5 4CA + FS 4 x 4 4CA + 4F CSA + FS 1 2 x 2 3CA + FS 3 x 1 3CA + 3 F Nijedno Nakon odabira,podešenje će se vratiti na Nijedno Nakon odabira aplikacije mora se: 1. Podesiti tip rashladnog sredsta 2. Proveriti tip pritisnog transmitera 3. Proveriti min. i max. podešavanja za pritisni transmiter Čarobnjak Fabričko podešenja: Po A/B = AKS 32R, min=-1.0 bar, max.=12 bar Pc = AKS 32R, min. = -1.0 bar, max. = 34 bar SdA = NTC 86K Čarobnjek će vas voditi kroz neophodna podešavanja, npr. ukupno otprilike 20 do 35 različitih pitanja, u zavisnosti od toga šta će se prethodno odabrati. Ovakvim odabirom će se konfigurisati odgovarajući ulazi i izlazi. Samu konfiguraciju možete videti u IO konfiguracionom meniju. Ako se koristi, vidite stranu Uputstvo RS8GY445 Danfoss AK-PC 551

19 Povezivanja korištena u Brzo podešavanje Br. aplik. Ekran Izlaz Ulaz On/Off Analog Analog Digital DO1 DO2 DO3 DO4 DO5 DO6 DO7 DO8 AO3 AO4 AI1 AI2 AI3 AI4 AI5 AI6 AI7 AI8 DI1 DI2 DI3 DI4 DI5 DI6 DI7 DI8 17 3CDA + 2CB + FS C1A C2A C3A C1B C1A C2B Vent. Alarm Vent. PoA PoB Pc Sc3 SdA C1A C2A C3A C1B C2B Glavni Vent. PWM VSD Brzina Digi 16 2CDA + 2CB + 3F C1A C2A C1B C2B C1A Vent.1 Vent.2 Vent.3 PoA PoB Pc Sc3 SdA C1A C2A C1B C2B Glavni Vent. PWM Digi 15 3CSA + 2CB + FS C1A C2A C3A C1B C2B Vent. Alarm C1A Vent. PoA PoB Pc Sc3 C1A C2A C3A C1B C2B Glavni Vent. VSD Brzina Brzina 14 2CSA + 2CB + 3F C1A C2A C1B C2B Vent.1 Vent.2 Vent.3 Alarm C1A PoA PoB Pc Sc3 C1A C2A C1B C2B Glavni Vent. Brzina 13 4CA + 3CB + FS C1A C2A C3A C4A C1B C2B C3B Alarm Vent. PoA PoB Pc Sc3 C1A C2A C3A C4A C1B C2B C3B Vent. Brzina safe. 12 3CA + 2CB + FS C1A C2A C3A C1B C2B Vent. Alarm Vent. PoA PoB Pc Sc3 C1A C2A C3A C1B C2B Glavni Vent. VSD Brzina 11 2CA + 2CB + 3F C1A C2A C1B C2B Vent.1 Vent.2 Vent.3 Alarm PoA PoB Pc Sc3 C1A C2A C1B CB2 Glavni Vent. 10 4CDA + FS C1 C2 C3 C4 C1 Vent. Alarm Vent. PoA Pc Sc3 SdA C1 C2 C3 C4 Glavni Vent. PWM VSD Brzina Digi 9 3CDA + FS C1 C2 C3 C1 Vent. Alarm Vent. PoA Pc Sc3 SdA C1 C2 C3 Glavni Vent. PWM VSD Brzina Digi 8 3CDA + 3F C1 C2 C3 Vent.1 C1 Vent.2 Vent.3 Alarm PoA Pc Sc3 SdA C1 C2 C3 Glavni Vent. PWM Digi 7 2CDA + 2F C1 C2 Vent.1 Vent.2 C1 Alarm PoA Pc Sc3 SdA C1 C2 Glavni Vent. PWM Digi 6 4CSA + FS C1 C2 C3 C4 Vent. Alarm C1 Vent. PoA Pc Sc3 C1 C2 C3 C4 Glavni Vent. VSD Brzina Brzina 5 4CA + FS C1 C2 C3 C4 Vent. Alarm Vent. PoA Pc Sc3 C1 C2 C3 C4 Glavni Vent. VSD Brzina 4 4CA + 4F C1 C2 C3 C4 Vent.1 Vent.2 Vent.3 Vent.4 PoA Pc Sc3 C1 C2 C3 C4 Glavni Vent. 3 3CSA + FS C1 C2 C3 Vent. Alarm C1 Vent. PoA Pc Sc3 C1 C2 C3 Glavni Vent. VSD Brzina Brzina 2 3CA + FS C1 C2 C3 Vent. Alarm Vent. PoA Pc Sc3 C1 C2 C3 Glavni Vent. VSD Brzina 1 3CA + 3 F C1 C2 C3 Vent.1 Vent.2 Vent.3 Alarm PoA Pc Sc3 C1 C2 C3 Glavni Vent. 0 None Primer izgleda ekrana: 3CDA + 2CB + FS = 33 kompresors, jedan je digital, usisna groupa A + 2 kompresora, usisna grupa B + jedan ventilator, koji je sa regulatorom brzine. AK-PC 551 Uputstvo RS8GY445 Danfoss

20 Povezivanja kada se koristi Čarobnjak Ako ste koristili Čarobnjaka za konfigurisanje, kontroler će automatski dodeliti odabrane funkcije za određene ulaze i izlaze prema sledećem redosledu: Digitani izlazi (DO1-DO8): Pulsni izlazi za upravljanje ventila za kontrolu kapaciteta za digital scroll, stream ili Bitzer CRII će biti DO5 i DO6. Kompresor start i rasteretni ventili za usisne grupe A i B, po redosledu (jedan posle drugog). Ventilatori Ubrizgavanje ON Alarm Digital ulazi (DI1-DI8): Ulazi za zaštite kompresora za usisne grupe A i B, redosledom Ulaz za zaštite ventilatora Spoljašnji glavni prekidač (start/stop) HP presostat (visok pritisak) LP presostat (niski pritisak) za usisne grupe A i B, redosledom Noćni rad Rekuperacija Ograničenje kapaciteta Generalni alarmn ulazi DI1-DI3 Analogni izlazi (AO3-AO4) Kontrola brzine kompresora za usisne grupe A i B, redosledom Kontrola brzine ventilatora na kondenzatoru Dodeljivanje funkcija odgovarajućim ulazima i izlazima se može podesiti u IO konfiguraciji. Ovo je jedan primer sa 3 kompresora i 3 ventilatora na kondenzatoru: Analogni ulazi (AI1-AI8) PoA i PoB transmiteri usisnog pritiska su povezuju na AI1 i AI2, redosledom Pc transmiter pritiska kondenzacije se povezuje na AI3 Sc3 spoljašnja temperatura se povezuje na AI4 S4A i S4B temperature medija S7 temparatura medija, kondenzatora Sd temperatura potisnog gasa komp. 1 za digital scroll/stream kompresor za usisne grupe A i B, redosledom Ss teperatura usisnog gasa za usisne grupe A i B, redosledom Sd temperatura potisnog gasa za usisne grupe A i B, redosledom Saux senzor temperature za generalni termostat Na ovom prikazu se može videti koliko izlaza i ulaza je predviđeno vašim podešenjem. 20 Uputstvo RS8GY445 Danfoss AK-PC 551

21 Lista alarma Generalni alarmi Tekst alarma Razlog Podešenje prioriteta Mirovanja (Glavni prekidač OFF) Alarm kada je upravljanje zaustavljeno preko internog ili eksternog glavnog prekidača (DI ulaz Glavni prekidač ) PoA senzor greška PoB senzor greška S4A senzor greška S4B senzor greška SsA senzor greška SsB senzor greška SdA senzor greška SdB senzor greška Pc senzor greška S7 senzor greška Sc3 senzor greška Sd Komp. 1A senzor greška Sd Komp. 1B senzor greška Saux - senzor greška Rashladno sredstvo nije odabrano Greška signala sa pritisnog transmitera PoA Greška signala sa pritisnog transmitera PoB Greška na signalu sa temperaturnog senzora S4A za merenje temp. medija. Greška na signalu sa temperaturnog senzora S4B za merenje temp. medija. Greška na signalu sa temperaturnog senzora SsA za merenje usisne temp. gasa. Greška na signalu sa temperaturnog senzora SsB za merenje usisne temp. gasa. Greška na signalu sa temperaturnog senzora SdA za merenje temp. potisnog gasa. Greška na signalu sa temperaturnog senzora SdB za merenje temp. potisnog gasa. Greška na signalu od pritisnog transmitera Pc. Greška na signalu sa temperaturnog senzora S7 za merenje temp. medija ili kondenzatora Greška na signalu sa temperaturnog senzora Sc3 za merenje spoljašnje temperature. Temperature signal from "Sd comp. 1A" discharge gas temp. on digital scroll/stream compressor is defective Greška na signalu sa temperaturnog senzora Sd komp.1b za merenje temp. potisnog gasa na digital scroll/stream kompresoru. Greška na signalu sa temperaturnog senzora Saux za termostatsku funkciju Alarm se akrivira ako nijedno rashladno sredstvo nije odabrano. Mirovanje Senzor greška Rashladno sredstvo nije podešeno. Standardna vrednost Normalno Normalno Normalno Izlazi u ručnom modu Izlazi se podešavaju u ručnom modu. Izlaz u MAN modu Normalno IO konfiguracija greška Nisu dodeljene sve funkcije ulaza i izlaza odgovarajućim ulazima i izlazima na kontroleru. Ulazi ili izlazi* (se ne mogu podesiti) GA1 - "Alarm tekst" GA2 - "Alarm tekst" GA3 - "Alarm tekst" Usis A alarmi PoA Niski usisni pritisak LP A presostat Alarm na generalnom alarmnom ulazu DI 1 (DI ulaz "Gen. Alarm 1 tekst alarma zavisi od konfigurisanog teksta) Alarm na generalnom alarmnom ulazu DI 2 (DI ulaz "Gen. Alarm 2 tekst alarma zavisi od konfigurisanog teksta) Alarm na generalnom alarmnom ulazu DI 3 (DI ulaz "Gen. Alarm 3 tekst alarma zavisi od konfigurisanog teksta) Dostignuta je minimalna zaštitna granica za usisni pritisak PoA Dostignuta je granica za niski pritisak na eksternom presostatu (DI ulaz "LP A presostat") Generalni alarm 1 Generalni alarm 2 Generalni alarm 3 Nizak pritisak PoA PoA Visok usisni pritisak Prekoračena je granica za alarm visokog pritiska za PoA Visok pritisak PoA Kritičan SsA Visoko pregrevanje SsA Nisko pregrevanje SdA Visoka izlazna temp. Komp. 1A Visoka izlazna temp. Kompresor 1-8A sigurnosni krug Usis B alarmi Pregrevanje u usisnom cevovodu A je previsoko (mereno preko PoA i SsA) Pregrevanje u usisnom cevovodu A je prenisko (mereno preko PoA and SsA) Granica za preventivnu zaštitu za visoku SdA izlaznu temperaturu je prekoračena (10K ispod zaštitne granice) Zaštitna granica za izlaznu temperaturu gasa za Digital scroll/stream/crii kompresor je prekoračena Kompresor br. 1-8 A je isključen preko generalnog zaštitnog ulza (DI ulaz "Komp.1-8 A zaštita") Pregrevanje A Visoka potisna temperatura SdA Kompresor zaštita A Normalno Normalno Normalno Normalno Normalno Normalno AK-PC 551 Uputstvo RS8GY445 Danfoss Kritičan Normalno PoB Niski usisni pritisak Dostignuta je minimalna zaštitna graniza za usisni pritisak PoB Nizak pritisak PoB Normalno LP B presostat Dostignuta je granica za niski pritisak na eksternom presostatu (DI ulaz "LP B presostat") PoB Visok usisni pritisak Prekoračena je granica za alarm visokog pritiska za PoB Visok pritisak PoB Kritičan SsB Visoko pregrevanje SsB Nisko pregrevanje SdB Visoka izlazna temp. Komp. 1B Visoka izlazna temp. Kompresor 1-4B sigurnosni krug Kondenzator alarmi Pc Visok pritisak kondenzacije HP presostat Kondenz. zajednički sigurnosni krug Ventilator 1 sigurnosni krug Pregrevanje u usisnom cevovodu B je previsoko (mereno preko PoB i SsB) Pregrevanje u usisnom cevovodu B je prenisko (mereno preko PoB and SsB) Granica za preventivnu zaštitu za visoku SdB izlaznu temperaturu je prekoračena (10K ispod zaštitne granice) Zaštitna granica za izlaznu temperaturu gasa za Digital scroll/stream kompresor je prekoračena Kompresor br. 1-4 B je isključen preko generalnog zaštitnog ulza (DI ulaz "Komp.1-4 B zaštita") Pregrevanje B Visoka potisna temperatura SdB Zaštite kompresora B Granica za preventivnu zaštitu od visokog pritiska kondenzacije Pc je prekoračena (3K ispod zaštitne granice) Visok pritisak Pc Prekoračena je granica za alarm visokog pritiska na eksternom presostatu HP (DI ulaz "HP presostat") Kvar na ventilatoru se detektuje preko zajedničkog zaštitnog ulaza (DI ulaz "Ventilatori sigurn.") Kvar Ventilatora br. 1-8 je detektovan preko individualnog zaštitnog kruga - ulaza (DI ulaz "Vent. 1-8 sigurnost") * Alarm "IO konfiguracija greška" je aktiviran ako sve IO funkcije nisu dodeljene ulazima ili izlazima na kontroleru. Čest razlog za to može biti što je previše funkcija odabrano prilikom konfiguracije kontrolera. Idite na meni Glavni meni =>IO status => IO pregled. Na ovom ekranu možete videti da li je previše funkcija istog tipa konfigurisano označeno je za snakom uzvika! Pogledajte primer prikaza na ekranu gde je previše DO funkcija konfigurisano Problem rešite prilagođavanjem DO funkcija prema maksimalnom broju DO izlaza. Alarmi senzora Alarmi senzora se automatski gase kada je signal senzora uredu u trajanju od 10 min. Ako ste ispravili grešku senzora i želite da ručno, prinudno uklonite alarm idite na Alarmi detaljni prikaz Pritisnite i držite stisnuto taster X 2 sekunde. Ventilatori sigur. Normalno Kritičan Normalno Kritičan Normalno
