1 ГРАЂЕВИНСКИ ФАКУЛТЕТ УНИВЕРЗИТЕТА У БЕОГРАДУ ШЕМА ОРГАНИЗАЦИЈЕ ГРАДИЛИШТА др Дејан Маринковић, дипл.грађ.инж. 1

2 Изводи из Правилника Правилник о садржају елабората о уређењу градилишта Елаборат о уређењу градилишта садржи: 1) шему градилишта, односно ситуациони план; 2) опис радова; 3) мере за безбедност и здравље на раду. Када на градилишту радове изводи један послодавац или када радове изводи више послодаваца један за другим, сваки од послодаваца дужан је да изради елаборат о уређењу градилишта 2

3 Шема градилишта Шема градилишта према Правилнику садржи: 1) димензије грађевинске парцеле; 2) висинске коте постојећег земљишта и нивелације; 3) регулационе и грађевинске линије и положај и спратност објекта; 4) положај и бројеве суседних катастарских парцела и зграда, као и назив улице; 5) приказ објекта на коме се изводе радови; 6) радни положај опреме за рад: са уцртаним маневарским зонама код покретне опреме за рад, са уцртаним манипулационим зонама код дизалица уз шематски приказ линија заштитних ограда, запрека и друго; 3

4 Шема градилишта 7) локације радних и помоћних просторија, просторија за одмор и/или смештај и просторија за пружање прве помоћи, са уцртаним безбедним прилазима при коришћењу и одржаванју; 8) трасе саобраћајних површина; 9) приказ локација за паркирање и одржаванје возила са припадајућим просторијама, са уцртаним безбедним прилазима; 10) приказ локација за складиштење материјала, монтажних елемената и готових производа, са уцртаним безбедним прилазима; 11) приказ локација за складиштење опасних материја, са уцртаним безбедним прилазима; 12) приказ енергетских објеката и инсталација, са уцртаним безбедним прилазима при коришћењу и одржавању 4

5 Шема градилишта 13) приказ мреже питке, техничке и отпадних вода са објектима и опремом за коришћење и одржавање и начина за спречавање приступа неовлашћеним лицима; 14) ситуацију затечених објеката на градилишту са приказом начина обезбеђења лица, возила и ових објеката; 15) границе градилишта и начин спречавања приступа неовлашћеним лицима и возилима и животињама; 16) садржај и обим истраживања терена пре почетка радова, уколико се планира да се градилиште или његов део налазе на терену за разминирање. 5

6 Шема градилишта У оквиру шеме организације градилишта неопходно је уцртати трасе и положаје: постојећих инсталација привремених градилишних прикључака као и трасе будућих инсталација за објекат. Предвидети : начин осветљења градилишта и размештај стубова смерове кретања возила на градилишту итд. 6

7 Шема градилишта У насељеним местима неопходно је применити посебне мере заштите као што су: 1) ограђивање градилишта чврстом оградом ради спречаванја приступа беспослених лица, животиња и возила која не припадају градилишту 2) постављање запрека на прилазима са знацима упозорења и, по потреби, увођење сталног чуварског надзора, на градилиштима која се не могу у потпуности оградити, 3) заштиту незаштићених делова суседних објеката, електричних каблова под напоном, цевовода под притиском, пролаза и места рада радника и јавних саобраћајница које се налазе у манипулационом простору дизалице. 7

8 Шема градилишта 4) усмеравање саобраћаја и пешака на неугрожену страну или постављање заштитне ограде око угроженог простора односно подизање заштитне грађевине у случају кад се не може избећи кретање делова уређаја изван градилишног простора, 5) постављање конструкција за заштиту од обрушавања земљаног материјала и других деформација тла или за заштиту од неповољног дејства површинских и подземних вода код радова у ископима. 8

9 ŠEMA ORG. GRAD. ZA STAMBENI OBJEKAT NOVI BEOGRAD F skladišta se proračunava OBAVEZNO KOTIRANJE 9

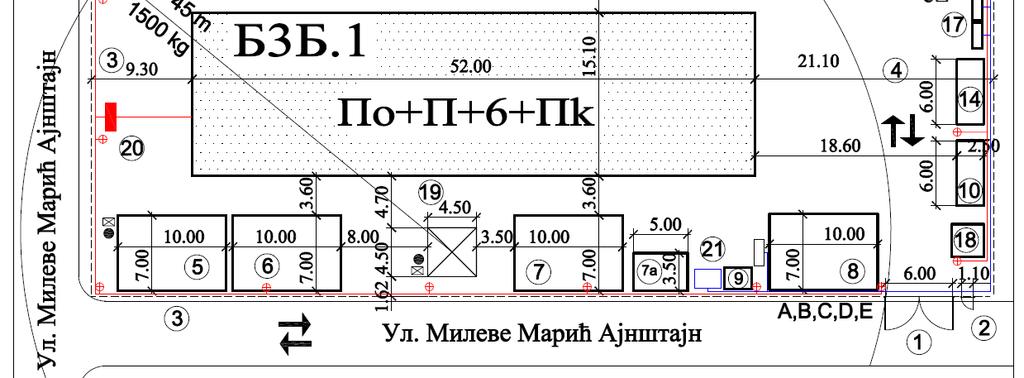

10 ŠEMA ORG. GRAD. ZA STAMBENI OBJEKAT NOVI BEOGRAD 10

11 Прорачун површина складишта F површина складишта Q укупна количина потребног материјала одређене врсте n број дана за које се ствара резерва; к коефицијент неравномерности потрошње: α коефицијент неравномерности испоруке: Т укупно време извршења радова са одређеном врстом материјала изражено у данима; q специфично оптерећење површине складишта тј. оптерећење по јединици површине складишта; β манипулативни коефицијент (повећање површине складишта ради саобраћајница, пролаза и сл.). 11

12 Прорачун површина складишта к коефицијент неравномерности потрошње: -к = 1,10 1,15 за радове мање важности и мањег обима, -к = 1,15 1,20 за важније радове, -к = 1,30 за веома важне радове; α коефицијент неравномерности испоруке: -α 1,10 за радове мање важности и мањег обима, - α = 1,10 1,20 за радове веће важности; 12

13 Vrsta materijala J. mere Količina po m2 Srednja visina (m) Pesak, šljunak, tucanik - u gomili m u boksovima m u silosima m Opeka 1000 kom 0,7 1,5 Cement u vrećama t Drvena građa rezana m Armatura - u šipkama fi 6 do fi 40 t u mrežama t Вредности специфичног оптерећења по јединици површине складишног простора (q) зависе од начина слагања материјала, висине слагања, начина паковања итд. Утабели приказане могуће вредности za q. 13

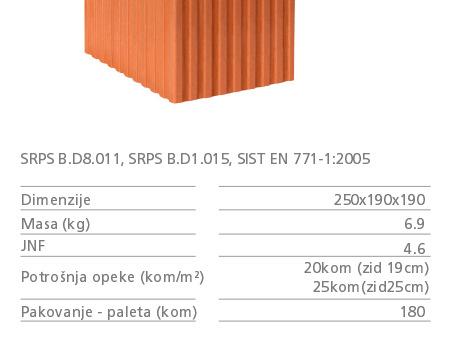

14 Пример: Складиште за гитерблок Техничкиподаци гитер блок 14

15 Пример: Прорачун површине складишта ДИМЕНЗИОНИСАЊЕ СКЛАДИШТА ГИТЕР БЛОКА Количина гитер блока 25*19*19 која се уграђује по етажи је 99,02m 3. Утрошак гитр блока 111 ком/м3. Тежина блока износи 6,9 кг/ком. Потребан број комада по етажи = 99,02*111= ком Укупна тежина = *6,9= 74,745,60 кг Палета 180 ком. q= 1.242,00 кг/м2 R.b. Врста материјала Q n k a T q b F (m2) Усв. а*б Усв F kg d d kg/m2 m2 m*m m2 1. Гитер блок 25*19* ,60 8 1,15 1, ,00 0,90 84,59 12*7,1 85,20 15

16 Пример: Прорачун површине складишта ДИМЕНЗИОНИСАЊЕ СКЛАДИШТА ГИТЕР БЛОКА Количина гитер блока 25*19*19 која се уграђује по етажи је 99,02m 3. Утрошак гитр блока 111 ком/м3. Тежина блока износи 6,9 кг/ком. Потребан број комада по етажи = 99,02*111= ком Укупна тежина = *6,9= 74,745,60 кг Палета 180 ком. q= 1.242,00 кг/м2 R.b. Врста материјала Q n k a T q b F (m2) Усв. а*б Усв F kg d d kg/m2 m2 m*m m2 1. Гитер блок 25*19* ,60 8 1,15 1, ,00 0,90 84,59 12*7,1 85,20 2. Гитер блок 25*19* ,60 9 1,15 1, ,00 0,90 95,16 12*8 96,00 16

17 Пример: Прорачун површине складишта ДИМЕНЗИОНИСАЊЕ СКЛАДИШТА ГИТЕР БЛОКА Количина гитер блока 25*19*19 која се уграђује по етажи је 99,02m 3. Утрошак гитр блока 111 ком/м3. Тежина блока износи 6,9 кг/ком. Потребан број комада по етажи = 99,02*111= ком Укупна тежина = *6,9= 74,745,60 кг Палета 180 ком. q= 1.242,00 кг/м2 R.b. Врста материјала Q n k a T q b F (m2) Усв. а*б Усв F kg d d kg/m2 m2 m*m m2 1. Гитер блок 25*19* ,60 8 1,15 1, ,00 0,90 84,59 12*7,1 85,20 2. Гитер блок 25*19* ,60 9 1,15 1, ,00 0,90 95,16 12*8 96,00 3. Гитер блок 25*19* , ,15 1, ,00 0,90 105,74 12*9 108,00 17

18 Шема орг. градилишта У циљу бољег функционисања градилишта, за објекте високоградње потребно је урадити следеће шеме: шема орг. град. за земљане радове и радове до коте 0.00 шема организ. град. изнад коте 0.00 вертикални пресек објекта са приказом средстава за вертикални пресек објекта са приказом средстава за вертикални транспорт материјала, начином њихове монтаже (демонтаже) и начином ослањања (бет. плоча, шипови + нагл., збијен насип... итд.) 18

19 Šema organizacije gradilišta za zemljane radove stambeni objekat - 19

20 Изводизшемеорг. град. докоте 0.00 Прва фаза заштите темељне јаме Изрададијафрагми 20

21 Вертикални пресек приказ средстава за вертикални транспорт при изради дијафрагми 21

22 Изводизшемеорг. град. докоте Приказ монтаже косника и друге фазе ископа уз дијафрагме 22

23 11/12/2015 Извод из шеме орг. град. изнад коте

24 PRIMER TAKTNIH PLANOVA IZNAD KOTE

25 11/12/2015 ŠEMA ORG. GRADILIŠTA ZA HOTEL OD m2 SEVER RUSIJE DODATNA ZONA BEZBEDNOSTI OKO KRANA 25

26 Položaj kranova skučen prostor oko objekta 26

27 ŠEMA ORGANIZACIJE GRADILIŠTA ZA NASELJE OD m2 PRVA FAZA 3 OBJEKTA BROJ KRANOVA ODREĐEN U ZAVISNOSTI OD BRZINE GRADNJE POJEDINIH OBJEKATA: I FAZA - OBJEKTI A, B i C; II FAZA OBJEKAT D 27

28 IZVOD IZ PROJEKTA PRIVREMENIH GRADILIŠNIH ELEKTRO INSTALACIJA 28

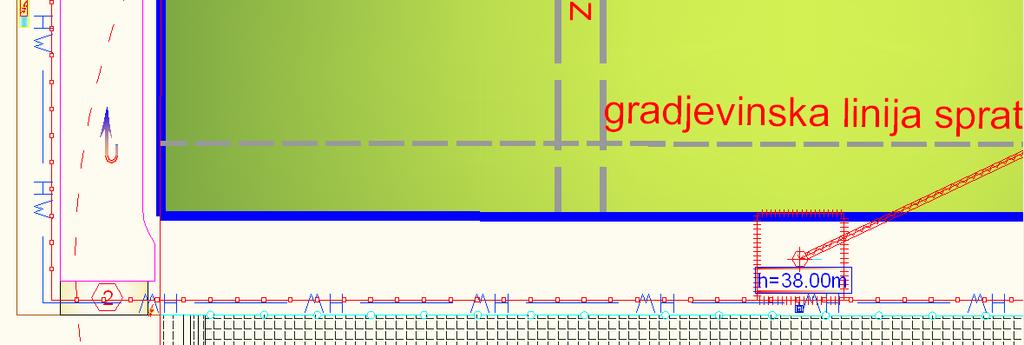

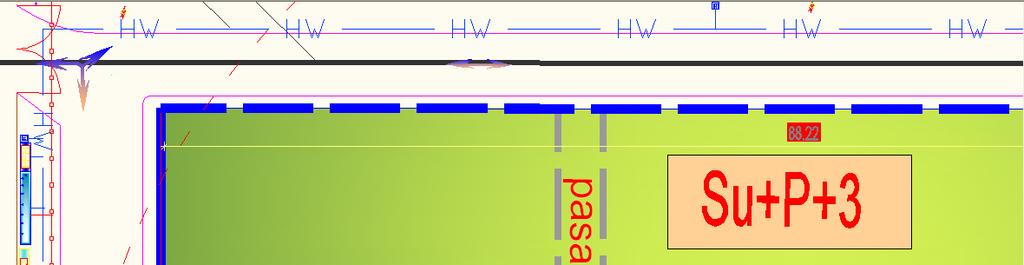

29 PRIKAZ DELA PRIVREMENE VODOVODNE MREŽE KOD OBJEKTA A (neophodno za funkcionisanje gradilišta) 29

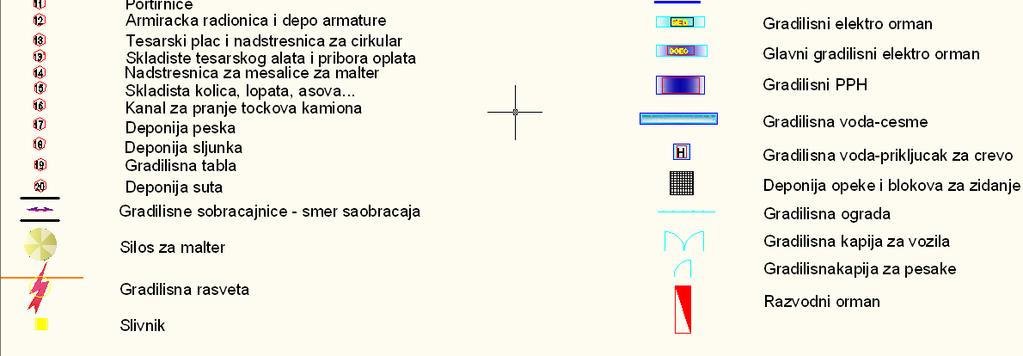

30 LEGENDA UZ ŠEMU ORG. GRAD. ZA STAMBENO NASELJE - PRIMER 30

31 RASPORED KRANOVA - podzemni deo obj. po celoj površini parcele - nadzemni deo manji 31

32 Šema organizacije gradilišta punkt kod izrade puteva 32

33 Šema organizacije gradilišta punkt kod izrade puteva 33

34 Šema organizacije gradilišta punkt kod izrade puteva 34

35 Опис радова Према Правилнику опис радова садржи: 1) начин и организација извођења радова (технолошки и радни процес); 2) преглед средства и опреме за личну заштиту на раду према пословима који захтевају њихово коришћење. 35
