1 ПОДЗЕМНИ РАДОВИ 15 (2006) UDK 62 РУДАРСКО-ГЕОЛОШКИ ФАКУЛТЕТ БЕОГРАД YU ISSN Прегледни рад БАЗЕ ПОДАТАКА ПРОСТОРНОГ ИНФОРМАЦИОНОГ СИСТЕМА РУДНИКА СА ПОДЗЕМНОМ ЕКСПЛОАТАЦИЈОМ ИЗВОД Димитријевић Слободан 1, Милутиновић Александар 1 Подземна експлоатација минералне сировине представља комплексну техничко-технолошку делатност специфичну по сталним променама стања у простору, различитим појавама, великом броју различитих објеката како у погледу врсте и намене тако и по својим величинама, односно габаритима. С обзиром на развој информатичке технологије као и специфичности подземне експлоатације, неопходно је стварање просторног информационог система (ПИС) у циљу праћења и евидентирања стања и промена стања у простору од момента отварања рудника, његове експлоатације па до затварања или ревитализације. УВОД Основна концепција у развоју ПИС-а рудника са подземном експлоатацијом је представљање рударских објеката испод површине терена (подземне просторије просторни положај и геометрија, машине, уређаји, опрема) и појава које су присутне и које се дешавају при изградњи, експлоатацији и одржавању просторија. ПИС је према томе, заснован на просторном лоцирању подземних просторија, објеката и појава у њима, моделирању графичких приказа подржаних алфанумеричким подацима, те коришћењу података за различите инжењерске потребе. Одређивање просторног положаја рударских објеката је обухвата поступке мерења, опажања, обраде и интерпретације. Као резултат поменутих активности добијају се подаци који представљају носиоце информација у форми погодној за пренос и обраду. Сви објекти чија се локација (позиција) одређује у простору дефинише се нумеричким подацима (X, Y, Х) док се описно дефинишу врсте објеката, намена, карактеристике, итд. Сваки објекат унутар ПИС-а дефинисан је својим просторним положајем као и низом атрибута који описују карактеристике објекта. Разноврсност података о објектима и потреба да се просторна информација презентује алфанумерички и графички захтева 1 Рударско-геолошки факултет, Ђушина 7, Београд

2 56 Димитријевић С.; Милутиновић А.; формирање алфанумеричке и графичке базе података које представљају основ ПИС-а. Садржај и организација база података, начин њихове повезаности и правовремено ажурирање су основни чиниоци квалитета и употребљивости ПИС-а у свим рударским активностима (откопавање минералне сировине, транспорт, извоз, одводњавање, подграђивање, итд.). ПРИМЕР БАЗЕ ПОДАТАКА Као пример садржаја алфанумеричке и графичке базе података у раду је приказан део подземне просторије ГТН-1 (главни транспортни нископ рудника угља Соко, Соко Бања). За приказ узет је попречни профил бр.5 (број профила од почетка ГТН-1, улаз у јаму) удаљен д хор = 168,95м и д косо = 174,91м. ГТН-1 има просечан пад од 15 између профила 4 и 6. Профил 5 карактеристичан је у промени врсте подграде просторије ГТН-1: до профила 5 подграђен је бетонском подградом, а од профила 5 челичном лучном подградом (3 сегмента) са бетонским залагачима. У циљу приказа геометријских елемената просторног положаја просторије у профилу 5 у примеру су приказани и предходни (профил 4) и наредни (профил 6). Алфанумеричку базу података ПИС-а чине четири групе таблица (алфанумеричка база формирана у програму (Мицрософт Аццесс-у) које се разликују према тематици коју садрже. У првој групи, Геометрија просторије, приказани су геометријски елементи просторног положаја просторије и геометрија просторије. Другу групу чини Тематски садржај просторије у оквиру којег се наводе машине, уређаји и опрема који се налазе у просторији, односно у одређеном профилу како је то приказано у овом примеру. Трећу групу представљају Појаве у просторији (осипање, одроњавање стенске масе, појава пукотина, продор воде или гаса у просторију, бујање, повећана запрашеност, итд.). С обзиром да у профилу 5 није евидентирана ниједна појава па ова група таблица није приказана. Четврту групу чине таблице које садрже списак тачака полигонског и нивелманског влака у подземној просторији. У профилу 5 не налазе се тачке поменутих влакова па ова група података није приказана. У циљу одређивања просторног положаја и геометријских елемената просторије, на сваком попречном профилу одређена је тачка пресека попречног профила и подужне осе просторије. Свака тачка има нумеричку ознаку која одговара броју попречног профила и одређене просторне координате на основу извршених мерења у подземној просторији. На основу мерења добијају се и остали геометријски елементи који су приказани на сликама 1а,1б,1ц.

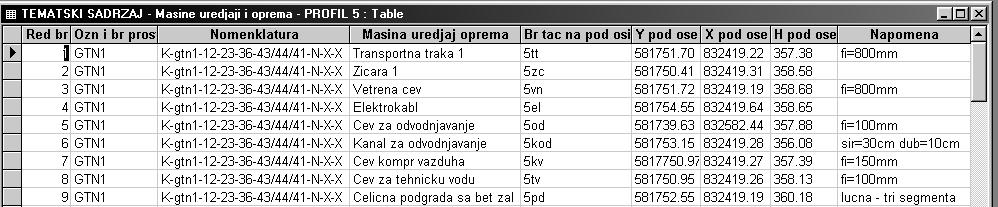

3 Базе података просторног информационог система За дефинисање просторног положаја машина, уређаја и опреме у одређеном профилу, одређује се тачка која представља пресек попречног профила и подужне осе одређеног објекта, те за њу одређују просторне координате и евидентирају подаци о врсти објекта, његовог габарита, итд., сл.2. Слика 1а. Алфанумерички подаци геометријских елемената просторног положаја просторије ГТН-1 у делу профила Слика 1б. Алфанумерички подаци добијени из подужног профила просторије ГТН-1 у делу попречних профила Слика 1ц. Алфанумерички подаци добијени из попречних профила 4,5,6 у просторији ГТН-1 Слика 2. Алфанумерички подаци машина, уређаја и опреме који се налазе у профилу 5

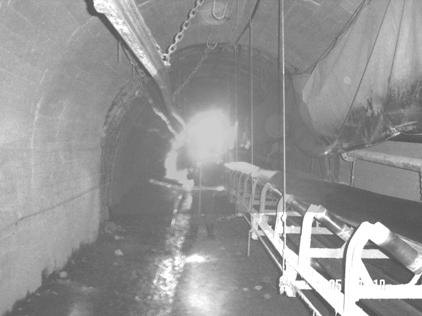

4 58 Димитријевић С.; Милутиновић А.; Графичку базу података чини одређен број графичких прилога који обезбеђују довољан број визуалних информација на основу којих је могуће извршити квалитетну интерпретацију подземне просторије, у овом примеру профила 5. Графичка база података испуниће захтеве и потребе које се јављају у свим техничкотехнолошким активностима у подземној просторији ако садржи приказе у ортогоналној пројекцији (ситуациони планови одређених размера), попречне и подужне пресеке и профиле, просторне моделе и дигиталне фотографије. Слика 3. Дигитална фотографија ГТН-1 у делу профила 5 На слици 3. приказана је дигитална фотографија ГТН-1 у делу где се налази профил 5 (црна линија). На слици 4, приказан је део ситуационог плана подземне просторије ГТН-1 у коме се налазе профили 4, 5 и 6. План је обогаћен тематским садржајем који одређеним симболима приказује врсту објеката,подграде, стенског масива у подинском и кровинском делу просторије. На слици 5, приказан је попречни профил 5 са геометријским елементима профила, објектима, њиховом геометријом и њиховим положајем у односу на профил, док је на слици 6 дат подужни пресек ГТН-1 у делу где се налазе профили 4, 5 и 6.

5 Базе података просторног информационог система Слика 4. Део ситуационог плана ГТН-1 Слика 5. Попречни профил 5 попречни профил 6 попречни профил 5 попречни профил 4 Слика 6. Попречни пресек ГТН-1 у делу попречних профила Слике 7 и 8 приказују просторне моделе са погледима ван и унутар просторије са реалним изгледом и садржајем који се налази у профилу 5.

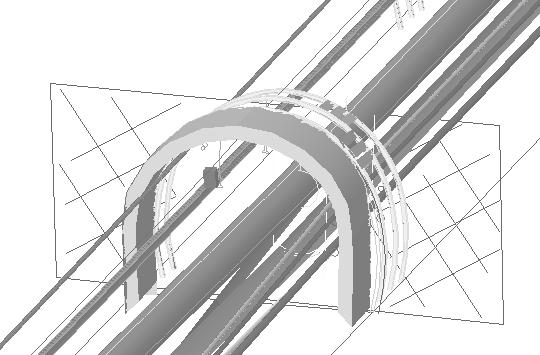

6 60 Димитријевић С.; Милутиновић А.; Слика 7. Просторни модел ГТН-1 у делу попречног профила 5 (поглед изван просторије) Слика 8. Просторни модел ГТН-1 у делу попречног профила 5 (поглед унутар просторије) ЗАКЉУЧАК Формирањем алфанумеричке и графичке базе података према приказаном примеру може се створити основа за формирање просторног информационог система рудника са подземном експлоатацијом угља јер базе обезбеђују неопходну врсту и број информација које су неопходне за квалитетну интерпретацију простора испод површине земље, те динамику допуњавања или уношења промена стања када се она догоди. Садржај базе података према приказаном примеру применљив је и за остале карактеристичне профиле подземне просторије без обзира на врсту просторије према намени (извозна, транспортна, вентилациона, итд.) или положају у вертикалној равни (хоризонтална, коса, вертикална). Формирањем ПИС-а на рудницима са подземном експлоатацијом угља, чија би основа била предложена база података, постигли би се бољи ефекти рада пројектанске и техничке службе што би се одразило на квалитет и ефекте производње, а тиме и економичност, повећање хуманизације рада, итд. ЛИТЕРАТУРА [1] Langran, G., [1992]: Time in Geographic Information Systems, Taylor & Francis; [2] Милутиновић, А., Димитријевић, С., [2005]: Предлог садржаја ГИС-а подземних просторија у рударству, Подземни радови, бр.14, РГФ, Београд 2005, стр
