ПОСТУПЦИ ЗА ПРОЦЕНУ РИЗИКА ОД ПОЖАРА. др Иван АРАНЂЕЛОВИЋ др Раденко РАЈИЋ Марко САВАНОВИЋ

Transcript

1 ПОСТУПЦИ ЗА ПРОЦЕНУ РИЗИКА ОД ПОЖАРА др Иван АРАНЂЕЛОВИЋ др Раденко РАЈИЋ Марко САВАНОВИЋ

2 Процена пожарних ризика је законска обавеза члан 42 Закона о заштити од пожара члан 8 Правилника о начину израде и садржају Плана заштите од пожара аутономне покрајине, јединице локалне самоуправе и субјеката разврстаних у прву и другу категорију угрожености од пожара

3 Макс Гретeнер СТАНДАРДИЗАЦИЈЕ: SIA81, SIA2007: Швајцерско удружење осигуравајућих компанија Швајцерско удружење инжњера и архитеката TRVB 100: Аустријски ватрогасни савез EUROALARM: European Fire Alarm Manufacturers Association FRAME: (Fire Risk Assessment Method for Engineering) (Fire Risk Assessment Method for Engineering)

4 Е. Гелингер, В. Халпап DIN18230:1964; DIN18230:1998; DIN18230:2010; SRPS ТР19:1997; SRPS-EN :2012

5 Специфично пожарно оптерећење SRPS U.J1.030:1976 Правилник о техничким и другим захтевима за утврђивање пожарног оптерећења и степена отпорности према пожару

6 ИЗРАЧУНАВА СЕ ПРИМЕНОМ ФОРМУЛЕ P i V H S P специфично пожарно оптерећење у [МJ/m²], ρ i густина материјала, у [kg/m³], V i запремина материјала, у [m³], S површина основе, у [m²], H i доња топлотна моћ материје у [МJ/kg], i индекс елементарне јединице. i i i

7 Покретна специфична пожарна оптерећења [MJ/m²] Намена објекта SIA TRVB 100 ЕUROALARM FRAME Аутолакирница Аутомеханичарски сервис Монтажа аутомобила Стамбени простор Антикварница Aрхива

8 Степен отпорности према пожару SRPS U.J1. 240:1994 JUS U.J1.240:1981 Правилник о техничким и другим захтевима за утврђивање пожарног оптерећења и степена отпорности према пожару I степен незнатна отпорност (без отпорности) NO II степен мала отпорност МO III степен средња отпорност SO IV степен већа отпорност VO V степен велика отпорност WO

9 Степен отпорности према пожару Врста конструкције SRPS Положај Степен отпорности према пожару - Ватроотпорност конструкције [h] I II III IV V Носиви зид U.J1.090 ¼ ½ 1 1,5 2 Стуб Греда Међуспратна конструкција Неносиви зид U.J1.100 ¼ ½ 1 1,5 2 унутар пожарних сектора U.J ¼ ½ 1 1,5 U.J ¼ ½ 1 1,5 U.J ¼ ½ ½ 1 Кровна конструкција Зид Међуспратна конструкција U.J1.092 на граници пожарних сектора - ¼ ½ ½ 1 ¼ 1 1 ½ 2 3 U.J1.110 ¼ ½ 1 1,5 2 Врата и клапне до 3.6m 2 U.J1.160 ¼ ¼ ½ 1 1,5 Врата већа од 3.6m 2 U.J1.160 ¼ ½ 1 1,5 2 Конструкција ев. пута U.J1.092 Негориви материјали ½ ½ 1 1,5 ½ ½ 1 1 Фасадни зид - Спољна конструкција Кровни покривач U.J ¼ ½ ¾ 1

10 ВАТРООТПОРНОСТ F15,F30, F30, F60 и F90 F15 приближно одговара I степену F30 приближно одговара II степену F60 приближно одговара III степену F90 приближно одговара IV и V степену

11 R B A P A N S F ГРЕТЕНЕРОВ ПОСТУПАК R коефицијент пожарног ризика; B коефицијент пожарне опасности; А коефицијент могућности избијања пожара; P коефицијент потенцијалног ризика; N коефицијент стандардних мера заштите; S коефицијент посебних мера заштите; F коефицијент ватроотпорности објекта

12 TRVB поступак Фактор превентивних противпожарних мера (SxF): - G je фактор геометрије пожарног сектора - B је фактор специфичне опасности од пожара ( G 4,42) B ( G 6,04) B SxF SxF 6,25 8,33

13 фактор геометрије пожарног сектора a површина пожарног сектора [m 2 ] b ширина пожарног сектора [m]. a b a b 1,5 G G

14 Фактор специфичне опасности од пожара E Фактор интервенције ватрогасне јединице; A Фактор пожарне опасности; P Фактор угроженост особа; Q Фактор специфичног пожарног оптерећења; C Фактор угрожености од пожара; R Фактор опасности од задимљена; K Фактор опасност од корозије; H Фактор висине грађевине. B Q C R K A P E H

15 ПРЕВЕНТИВНЕ МЕРЕ А у току радног времена обезбеђено дејство професионалне ватрогасне јединице у року од 10 минута од дојаве пожара; В целодневно обезбеђено дејство професионалне ватрогасне јединице у року од 10 минута од дојаве пожара; С инсталиран аутоматски стабилан систем за дојаву пожара; Ѕ инсталиран спринклер систем за гашење пожара.

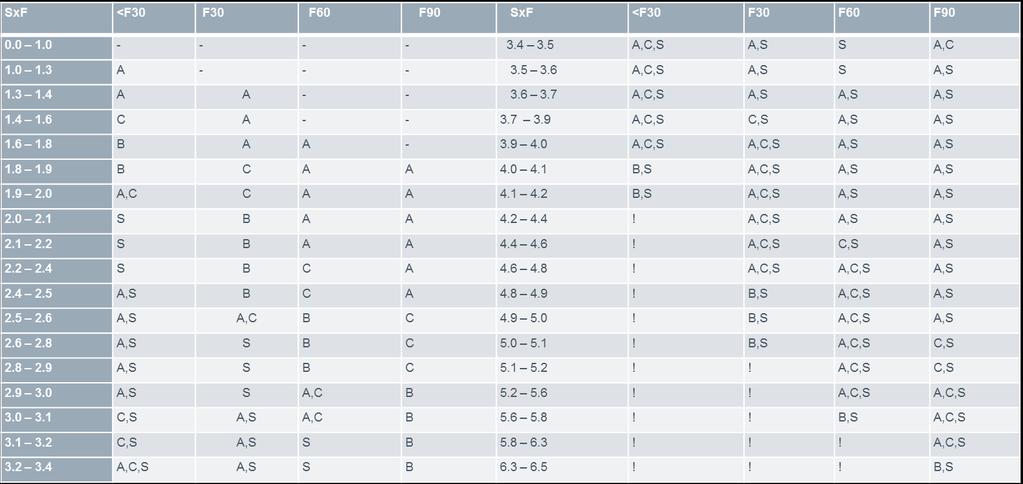

16 ПРЕВЕНТИВНЕ МЕРЕ

17 Еуроалармов поступак Пожарни ризик конструкције објеката R o P o C P W k R i B L S

18 Пожарни ризик конструкције објеката R0 коефицијент пожарног ризика конструкције објекта P0 - коефицијент покретног пожарног оптерећења С - коефицијент сагорљивости садржаја објекта Рk - коефицијент непокретног пожарног оптерећења В - коефицијент величине и положаја пожарног сектора L - коефицијент кашњења почетка гашења Ѕ - коефицијент ширине пожарног сектора W - коефицијент ватроотпорности конструкције Ri - коефицијент смањења пожарног ризика

19 Пожарни ризик садржаја објекта RS = H D F RS - пожарни ризик садржаја објекта H - коефицијент опасности по људе D - коефицијент ризика имовине F - коефицијент деловања дима

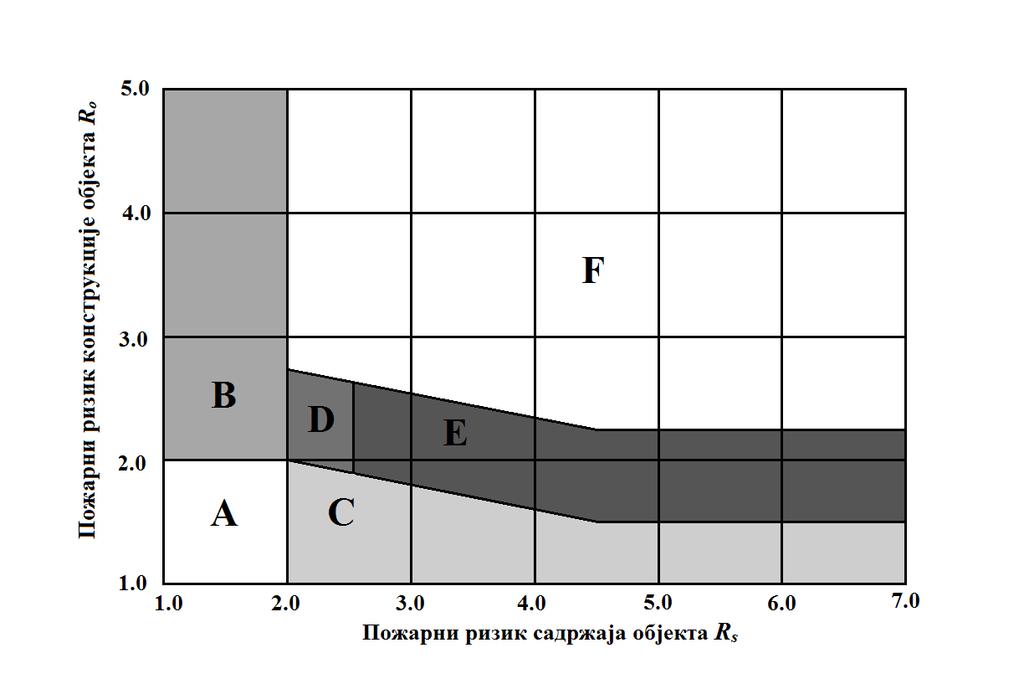

20 Еуроалармов поступак Анализа резултата

21 Прорачун према SRPS ТР19:1997 рбр параметар ознака јединица мере 1. Прорачунско пожарно оптерећење q r kw h/m 2 2. Фактор сагоревања m i - 3. Комбинована допунска вредност ψ i - 4. Еквивалентно време трајања пожара t a min 5. Фактор прерачунавања c min m 2 / kw h 6. Фактор одвођења топлоте ω - 7. Сигурносна допунска вредност γ - 8. Додатна вредност γ nb - 9. Отпорност грађевинске конструкције erf t F min

22 Прорачун према SRPS ТР19:1997 Еквивалентно време трајања пожара прорачунска отпорност грађевинске конструкције t a q r c erf t F ta nb

23 Прорачун према SRPS ТР19:1997 рбр erf t F (min) време отпорности конструкције према пожару класа 1 15 без захтева min F min F min F min F120

24 Складишта Правилник о техничким нормативима за заштиту складишта од пожара и експлозија Мала складишта Складишта средње величине Велика складишта Специфично пожарно оптерећење Степен отпорности према пожару ниско II средње II велико III ниско II средње III велико IV ниско III средње IV велико V

25 ХВАЛА НА ПАЖЊИ!!!
