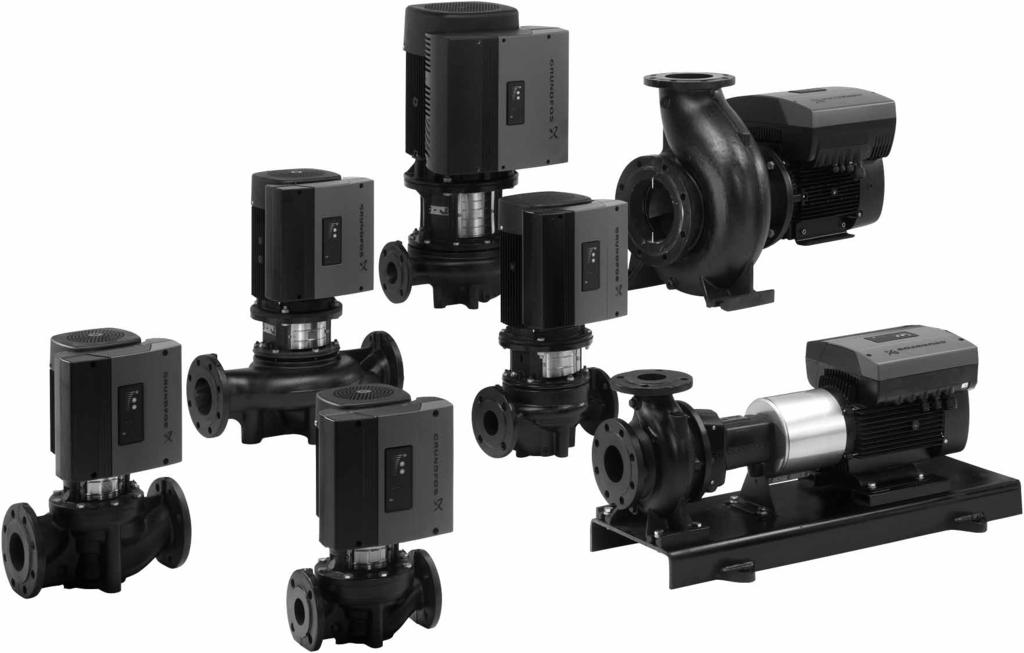

1 Ο ΗΓΙΕΣ GRUNDFOS TPE, TPED, NKE, NKGE, NBE, NBGE Οδηγίες εγκατάστασης και λειτουργίας

2 ήλωση συμμόρφωσης ήλωση συμμόρφωσης GB: EC declaration of conformity We, Grundfos, declare under our sole responsibility that the products TPE, TPED, NKE, NKGE, NBE and NBGE, to which this declaration relates, are in conformity with these Council directives on the approximation of the laws of the EC member states: Machinery Directive (2006/42/EC). Standards used: EN 809:1998 and EN :2006. Low Voltage Directive (2006/95/EC). Standard used: EN EMC Directive (2004/108/EC). Standard used: EN :2004. Ecodesign Directive (2009/125/EC). Water pumps: Commission Regulation No 547/2012. Applies only to water pumps marked with the minimum efficiency index MEI. See pump nameplate. This EC declaration of conformity is only valid when published as part of the Grundfos installation and operating instructions (publication number ). CZ: ES prohlášení o shodě My firma Grundfos prohlašujeme na svou plnou odpovědnost, že výrobky TPE, TPED, NKE, NKGE, NBE a NBGE, na něž se toto prohlášení vztahuje, jsou v souladu s ustanoveními směrnice Rady pro sblížení právních předpisů členských států Evropského společenství v oblastech: Směrnice pro strojní zařízení (2006/42/ES). Použité normy: EN 809:1998 a EN :2006. Směrnice pro nízkonapět ové aplikace (2006/95/ES). Použitá norma: EN Směrnice pro elektromagnetickou kompatibilitu (EMC) (2004/108/ES). Použitá norma: EN :2004. Směrnice o ekodesignu (2009/125/ES). Vodní čerpadla: Nařízení Komise č. 547/2012. Vztahuje se pouze na vodní čerpadla označená minimální účinností index MEI. Viz typový štítek čerpadla. Toto ES prohlášení o shodě je platné pouze tehdy, pokud je zveřejněno jako součást instalačních a provozních návodů Grundfos (publikace číslo ). DE: EG-Konformitätserklärung Wir, Grundfos, erklären in alleiniger Verantwortung, dass die Produkte TPE, TPED, NKE, NKGE, NBE und NBGE, auf die sich diese Erklärung bezieht, mit den folgenden Richtlinien des Rates zur Angleichung der Rechtsvorschriften der EU-Mitgliedsstaaten übereinstimmen: Maschinenrichtlinie (2006/42/EG). Normen, die verwendet wurden: EN 809:1998 und EN :2006. Niederspannungsrichtlinie (2006/95/EG). Norm, die verwendet wurde: EN EMV-Richtlinie (2004/108/EG). Norm, die verwendet wurde: EN :2004. ErP-Richtlinie (2009/125/EG). Wasserpumpen: Verordnung der Europäischen Kommission Nr. 547/2012. Gilt nur für Pumpen, für die der Mindesteffizienzindex (MEI) anzugeben ist. Siehe Typenschild der Pumpe. Diese EG-Konformitätserklärung gilt nur, wenn sie in Verbindung mit der Grundfos Montage- und Betriebsanleitung (Veröffentlichungsnummer ) veröffentlicht wird. GR: ήλωση συμμόρφωσης EC Εμείς, η Grundfos, δηλώνουμε με αποκλειστικά δική μας ευθύνη ότι τα προϊόντα TPE, TPED, NKE, NKGE, NBE και NBGE στα οποία αναφέρεται η παρούσα δήλωση, συμμορφώνονται με τις εξής Οδηγίες του Συμβουλίου περί προσέγγισης των νομοθεσιών των κρατών μελών της ΕΕ: Οδηγία για μηχανήματα (2006/42/EC). Πρότυπα που χρησιμοποιήθηκαν: EN 809:1998 και EN :2006. Οδηγία χαμηλής τάσης (2006/95/EC). Πρότυπο που χρησιμοποιήθηκε: EN Οδηγία Ηλεκτρομαγνητικής Συμβατότητας (EMC) (2004/108/EC). Πρότυπο που χρησιμοποιήθηκε: EN :2004. Οδηγία Οικολογικού Σχεδιασμού (2009/125/EC). Αντλίες νερού: Ρύθμιση πρώτης εκκίνησης Νο 547/2012. Ισχύει μόνο για αντλίες νερού που φέρουν τον ελάχιστο δείκτη απόδοσης ΜΕΙ. Βλέπε πινακίδα αντλίας. Αυτή η δήλωση συμμόρφωσης EC ισχύει μόνον όταν συνοδεύει τις οδηγίες εγκατάστασης και λειτουργίας της Grundfos (κωδικός εντύπου ). BG: EC декларация за съответствие Ние, фирма Grundfos, заявяваме с пълна отговорност, че продуктите TPE, TPED, NKE, NKGE, NBE и NBGE, за които се отнася настоящата декларация, отговарят на следните указания на Съвета за уеднаквяване на правните разпоредби на държавите членки на ЕС: Директива за машините (2006/42/EC). Приложени стандарти: EN 809:1998 и EN :2006. Директива за нисковолтови системи (2006/95/EC). Приложен стандарт: EN Директива за електромагнитна съвместимост (2004/108/EC). Приложен стандарт: EN :2004. Директива за екодизайн (2009/125/EC). Водни помпи: Наредба No 547/2012 на Европейската комисия. Отнася се само за водни помпи, маркирани с минималният индекс за ефективност MEI. Вижте табелата с данни на помпата. Тази ЕС декларация за съответствие е валидна само когато е публикувана като част от инструкциите за монтаж и експлоатация на Grundfos (номер на публикацията ). DK: EF-overensstemmelseserklæring Vi, Grundfos, erklærer under ansvar at produkterne TPE, TPED, NKE, NKGE, NBE og NBGE som denne erklæring omhandler, er i overensstemmelse med disse af Rådets direktiver om indbyrdes tilnærmelse til EF-medlemsstaternes lovgivning: Maskindirektivet (2006/42/EF). Anvendte standarder: EN 809:1998 og EN :2006. Lavspændingsdirektivet (2006/95/EF). Anvendt standard: EN EMC-direktivet (2004/108/EF). Anvendt standard: EN :2004. Ecodesigndirektivet (2009/125/EF). Vandpumper: Kommissionens forordning nr. 547/2012. Gælder kun vandpumper der er mærket med mindsteeffektivitetsindekset MEI. Se pumpens typeskilt. Denne EF-overensstemmelseserklæring er kun gyldig når den publiceres som en del af Grundfos-monterings- og driftsinstruktionen (publikationsnummer ). EE: EL vastavusdeklaratsioon Meie, Grundfos, deklareerime enda ainuvastutusel, et tooted TPE, TPED, NKE, NKGE, NBE ja NBGE, mille kohta käesolev juhend käib, on vastavuses EÜ Nõukogu direktiividega EMÜ liikmesriikide seaduste ühitamise kohta, mis käsitlevad: Masinate ohutus (2006/42/EC). Kasutatud standardid: EN 809:1998 ja EN :2006. Madalpinge direktiiv (2006/95/EC). Kasutatud standard: EN Elektromagnetiline ühilduvus (EMC direktiiv) (2004/108/EC). Kasutatud standard: EN :2004. Ökodisaini direktiiv (2009/125/EC). Veepumbad: Komisjoni regulatsioon nr 547/2012. Kehtiv ainult veepumpadele, mis on märgitud miinimum kasuteguri indeksiga MEI. Vaata pumba silti. Käesolev EL-i vastavusdeklaratsioon kehtib ainult siis, kui see avaldatakse Grundfosi paigaldus- ja kasutusjuhendi (avaldamisnumber ) osana. ES: Declaración CE de conformidad Nosotros, Grundfos, declaramos bajo nuestra entera responsabilidad que los productos TPE, TPED, NKE, NKGE, NBE y NBGE, a los cuales se refiere esta declaración, están conformes con las Directivas del Consejo en la aproximación de las leyes de las Estados Miembros del EM: Directiva de Maquinaria (2006/42/CE). Normas aplicadas: EN 809:1998 y EN :2006. Directiva de Baja Tensión (2006/95/CE). Norma aplicada: EN Directiva EMC (2004/108/CE). Norma aplicada: EN :2004. Directiva sobre diseño ecológico (2009/125/CE). Bombas de agua: Reglamento de la Comisión Nº 547/2012. Aplicable únicamente a las bombas de agua marcadas con el índice de eficiencia mínima (IEM). Véase la placa de características de la bomba. Esta declaración CE de conformidad sólo es válida cuando se publique como parte de las instrucciones de instalación y funcionamiento de Grundfos (número de publicación ). 2

3 FR: Déclaration de conformité CE Nous, Grundfos, déclarons sous notre seule responsabilité, que les produits TPE, TPED, NKE, NKGE, NBE et NBGE, auxquels se réfère cette déclaration, sont conformes aux Directives du Conseil concernant le rapprochement des législations des Etats membres CE relatives aux normes énoncées ci-dessous: Directive Machines (2006/42/CE). Normes utilisées: EN 809:1998 et EN :2006. Directive Basse Tension (2006/95/CE). Norme utilisée: EN Directive Compatibilité Electromagnétique CEM (2004/108/CE). Norme utilisée : EN :2004. Directive sur l'éco-conception (2009/125/CE). Pompes à eau: Règlement de la Commission Nº 547/2012. S'applique uniquement aux pompes à eau marquées de l'indice de performance minimum IEM. Voir plaque signalétique de la pompe. Cette déclaration de conformité CE est uniquement valide lors de sa publication dans la notice d'installation et de fonctionnement Grundfos (numéro de publication ). IT: Dichiarazione di conformità CE Grundfos dichiara sotto la sua esclusiva responsabilità che i prodotti TPE, TPED, NKE, NKGE, NBE e NBGE, ai quali si riferisce questa dichiarazione, sono conformi alle seguenti direttive del Consiglio riguardanti il riavvicinamento delle legislazioni degli Stati membri CE: Direttiva Macchine (2006/42/CE). Norme applicate: EN 809:1998 e EN :2006. Direttiva Bassa Tensione (2006/95/CE). Norma applicata: EN Direttiva EMC (2004/108/CE). Norma applicata: EN :2004. Direttiva Ecodesign (2009/125/CE). Pompe per acqua: Regolamento CE n. 547/2012. Applicabile solo a pompe per acqua con l'indice di efficienza minimo MEI. Vedere la targhetta di identificazione della pompa. Questa dichiarazione di conformità CE è valida solo quando pubblicata come parte delle istruzioni di installazione e funzionamento Grundfos (pubblicazione numero ). LT: EB atitikties deklaracija Mes, Grundfos, su visa atsakomybe pareiškiame, kad gaminiai TPE, TPED, NKE, NKGE, NBE ir NBGE, kuriems skirta ši deklaracija, atitinka šias Tarybos Direktyvas dėl Europos Ekonominės Bendrijos šalių narių įstatymų suderinimo: Mašinų direktyva (2006/42/EB). Taikomi standartai: EN 809:1998 ir EN :2006. Žemų įtampų direktyva (2006/95/EB). Taikomas standartas: EN EMS direktyva (2004/108/EB). Taikomas standartas: EN :2004. Ekologinio projektavimo direktyva (2009/125/EB). Vandens siurbliai: Komisijos reglamentas Nr. 547/2012. Galioja tik vandens siurbliams, ant kurių nurodytas minimalus efektyvumo koeficientas MEI. Žr. siurblio vardinę plokštelę. Ši EB atitikties deklaracija galioja tik tuo atveju, kai yra pateikta kaip "Grundfos" įrengimo ir naudojimo instrukcijos (leidinio numeris ) dalis. NL: EC overeenkomstigheidsverklaring Wij, Grundfos, verklaren geheel onder eigen verantwoordelijkheid dat de producten TPE, TPED, NKE, NKGE, NBE en NBGE waarop deze verklaring betrekking heeft, in overeenstemming zijn met de Richtlijnen van de Raad in zake de onderlinge aanpassing van de wetgeving van de EG Lidstaten betreffende: Machine Richtlijn (2006/42/EC). Gebruikte normen: EN 809:1998 en EN :2006. Laagspannings Richtlijn (2006/95/EC). Gebruikte norm: EN EMC Richtlijn (2004/108/EC). Gebruikte norm: EN :2004. Ecodesign Richtlijn (2009/125/EC). Waterpompen: Verordening (EG) Nr. 547/2012 van de Commissie. Is alleen van toepassing op waterpompen die gekenmerkt worden door de minimale efficiëntie index MEI. Zie het typeplaatje van de pomp. Deze EC overeenkomstigheidsverklaring is alleen geldig wanneer deze gepubliceerd is als onderdeel van de Grundfos installatie- en bedieningsinstructies (publicatienummer ). HR: EZ izjava o usklađenosti Mi, Grundfos, izjavljujemo pod vlastitom odgovornošću da je proizvod TPE, TPED, NKE, NKGE, NBE i NBGE, na koji se ova izjava odnosi, u skladu s direktivama ovog Vijeća o usklađivanju zakona država članica EU: Direktiva za strojeve (2006/42/EZ). Korištene norme: EN 809:1998 i EN :2006. Direktiva za niski napon (2006/95/EZ). Korištena norma: EN Direktiva za elektromagnetsku kompatibilnost (2004/108/EZ). Korištena norma: EN :2004. Direktiva o ekološkoj izvedbi (2009/125/EZ). Crpke za vodu: Uredba Komisije No 547/2012. Odnosi se samo na crpke za vodu označene s indeksom minimalne učinkovitosti MEI. Pogledajte natpisnu pločicu crpke. Ova EZ izjava o suklađnosti važeća je jedino kada je izdana kao dio Grundfos montažnih i pogonskih uputa (broj izdanja ). LV: EK atbilstības deklarācija Sabiedrība GRUNDFOS ar pilnu atbildību dara zināmu, ka produkti TPE, TPED, NKE, NKGE, NBE un NBGE, uz kuriem attiecas šis paziņojums, atbilst šādām Padomes direktīvām par tuvināšanos EK dalībvalstu likumdošanas normām: Mašīnbūves direktīva (2006/42/EK). Piemērotie standarti: EN 809:1998 un EN :2006. Zema sprieguma direktīva (2006/95/EK). Piemērotais standarts: EN Elektromagnētiskās saderības direktīva (2004/108/EK). Piemērotais standarts: EN :2004. Ekodizaina direktīva (2009/125/EK). Ūdens sūkņi: Komisijas regula Nr. 547/2012. Attiecas tikai uz ūdens sūkņiem, kuriem ir minimālais efektivitātes indekss MEI. Sk. sūkņa pases datu plāksnītē. Šī EK atbilstības deklarācija ir derīga vienīgi tad, ja ir publicēta kā daļa no GRUNDFOS uzstādīšanas un ekspluatācijas instrukcijām (publikācijas numurs ). HU: EK megfelelőségi nyilatkozat Mi, a Grundfos, egyedüli felelősséggel kijelentjük, hogy a TPE, TPED, NKE, NKGE, NBE és NBGE termékek, amelyekre jelen nyilatkozik vonatkozik, megfelelnek az Európai Unió tagállamainak jogi irányelveit összehangoló tanács alábbi előírásainak: Gépek (2006/42/EK). Alkalmazott szabványok: EN 809:1998 és EN :2006. Kisfeszültségű Direktíva (2006/95/EK). Alkalmazott szabvány: EN EMC Direktíva (2004/108/EK). Alkalmazott szabvány: EN :2004. Környezetbarát tervezésre vonatkozó irányelv (2009/125/EK). Víz szivattyúk: Az Európai Bizottság 547/2012. számú rendelete. Csak a MEI minimum hatásfok index-el jelölt víz szivattyúkra vonatkozik. Lásd a szivattyú adattábláján. Ez az EK megfelelőségi nyilatkozat kizárólag akkor érvényes, ha Grundfos telepítési és üzemeltetési utasítás (kiadvány szám ) részeként kerül kiadásra. UA: Декларація відповідності ЄС Компанія Grundfos заявляє про свою виключну відповідальність за те, що продукти TPE, TPED, NKE, NKGE, NBE та NBGE, на які поширюється дана декларація, відповідають таким рекомендаціям Ради з уніфікації правових норм країн - членів ЕС: Механічні прилади (2006/42/ЄС). Стандарти, що застосовувалися: EN 809:1998 та EN :2006. Низька напруга (2006/95/ЄС). Стандарти, що застосовувалися: EN Електромагнітна сумісність (2004/108/ЄС). Стандарти, що застосовувалися: EN :2004. Директива з екодизайну (2009/125/ЄС). Насоси для води: Регламент Комісії 547/2012. Стосується тільки насосів для води, що відзначені мінімальним показником ефективності МЕІ. Дивіться паспортну табличку на насосі. Ця декларація відповідності ЄС дійсна тільки в тому випадку, якщо публікується як частина інструкцій Grundfos з монтажу та експлуатації (номер публікації ). ήλωση συμμόρφωσης 3

4 ήλωση συμμόρφωσης PL: Deklaracja zgodności WE My, Grundfos, oświadczamy z pełną odpowiedzialnością, że nasze wyroby TPE, TPED, NKE, NKGE, NBE oraz NBGE, których deklaracja niniejsza dotyczy, są zgodne z następującymi wytycznymi Rady d/s ujednolicenia przepisów prawnych krajów członkowskich WE: Dyrektywa Maszynowa (2006/42/WE). Zastosowane normy: EN 809:1998 oraz EN :2006. Dyrektywa Niskonapięciowa (LVD) (2006/95/WE). Zastosowana norma: EN Dyrektywa EMC (2004/108/WE). Zastosowana norma: EN :2004. Dyrektywa Ekoprojektowa (2009/125/WE). Pompy do wody: Rozporządzenie komisji nr 547/2012. Dotyczy tylko pomp do tłoczenia wody z minimalnym indeksem sprawności MEI. Patrz tabliczka znamionowa pompy. Deklaracja zgodności WE jest ważna tylko i wyłącznie wtedy kiedy jest opublikowana przez firmę Grundfos i umieszczona w instrukcji montażu i eksploatacji (numer publikacji ). RU: Декларация о соответствии ЕС Мы, компания Grundfos, со всей ответственностью заявляем, что изделия TPE, TPED, NKE, NKGE, NBE и NBGE, к которым относится настоящая декларация, соответствуют следующим Директивам Совета Евросоюза об унификации законодательных предписаний стран-членов ЕС: Механические устройства (2006/42/ЕС). Применявшиеся стандарты: EN 809:1998 и EN :2006. Низковольтное оборудование (2006/95/EC). Применявшийся стандарт: EN Электромагнитная совместимость (2004/108/EC). Применявшийся стандарт: EN :2004. Директива по экологическому проектированию энергопотребляющей продукции (2009/125/EC). Насосы для перекачивания воды: Регламент Комиссии ЕС 547/2012. Применимо только к насосам для перекачивания воды, промаркированным показателем минимальной эффективности MEI. См. фирменную табличку насоса. Данная декларация о соответствии ЕС имеет силу только в случае публикации в составе инструкции по монтажу и эксплуатации на продукцию производства компании Grundfos (номер публикации ). SK: Prehlásenie o konformite ES My firma Grundfos prehlasujeme na svoju plnú zodpovednost, že výrobky TPE, TPED, NKE, NKGE, NBE a NBGE, na ktoré sa toto prehlásenie vzt ahuje, sú v súlade s ustanovením smernice Rady pre zblíženie právnych predpisov členských štátov Európskeho spoločenstva v oblastiach: Smernica pre strojové zariadenie (2006/42/ES). Použité normy: EN 809:1998 a EN :2006. Smernica pre nízkonapät ové aplikácie (2006/95/ES). Použitá norma: EN Smernica pre elektromagnetickú kompatibilitu (2004/108/ES). Použitá norma: EN :2004. Smernica o ekodizajne (2009/125/ES). Čerpadlá na vodu: Nariadenie Komisie č. 547/2012. Vzťahuje sa iba na čerpadlá pre vodu označené minimálnym indexom energetickej účinnosti MEI. Viď typový štítok čerpadla. Toto prehlásenie o konformite ES je platné iba vtedy, ak je zverejnené ako súčasť montážnych a prevádzkových pokynov Grundfos (publikácia číslo ). RS: EC deklaracija o usaglašenosti Mi, Grundfos, izjavljujemo pod vlastitom odgovornošću da je proizvod TPE, TPED, NKE, NKGE, NBE i NBGE, na koji se ova izjava odnosi, u skladu sa direktivama Saveta za usklađivanje zakona država članica EU: Direktiva za mašine (2006/42/EC). Korišćeni standardi: EN 809:1998 i EN :2006. Direktiva niskog napona (2006/95/EC). Korišćen standard: EN EMC direktiva (2004/108/EC). Korišćen standard: EN :2004. Direktiva o ekološkom projektovanju (2009/125/EC). Pumpe za vodu: Uredba Komisije br. 547/2012. Odnosi se samo na pumpe za vodu označene sa indeksom minimalne efikasnosti MEI. Pogledajte natpisnu pločicu pumpe. Ova EC deklaracija o usaglašenosti važeća je jedino kada je izdata kao deo Grundfos uputstava za instalaciju i rad (broj izdanja ). PT: Declaração de conformidade CE A Grundfos declara sob sua única responsabilidade que os produtos TPE, TPED, NKE, NKGE, NBE e NBGE, aos quais diz respeito esta declaração, estão em conformidade com as seguintes Directivas do Conselho sobre a aproximação das legislações dos Estados Membros da CE: Directiva Máquinas (2006/42/CE). Normas utilizadas: EN 809:1998 e EN :2006. Directiva Baixa Tensão (2006/95/CE). Norma utilizada: EN Directiva EMC (compatibilidade electromagnética) (2004/108/CE). Norma utilizada: EN :2004. Directiva de Concepção Ecológica (2009/125/CE). Bombas de água: Regulamento da Comissão No 547/2012. Aplica-se apenas a bombas de água registadas com o índice de eficiência mínimo MEI. Ver a chapa de características da bomba. Esta declaração de conformidade CE é apenas válida quando publicada como parte das instruções de instalação e funcionamento Grundfos (número de publicação ). RO: Declaraţie de conformitate CE Noi, Grundfos, declarăm pe propria răspundere că produsele TPE, TPED, NKE, NKGE, NBE şi NBGE, la care se referă această declaraţie, sunt în conformitate cu aceste Directive de Consiliu asupra armonizării legilor Statelor Membre CE: Directiva Utilaje (2006/42/CE). Standarde utilizate: EN 809:1998 şi EN :2006. Directiva Tensiune Joasă (2006/95/CE). Standard utilizat: EN Directiva EMC (2004/108/CE). Standard utilizat: EN :2004. Directiva Ecodesign (2009/125/CE). Pompe de apa: Regulamentul Comisiei nr. 547/2012. Se aplica numai pompelor de apa cu marca de eficienta minima index MEI. Vezi plăcuţa de identificare a pompei. Această declarație de conformitate CE este valabilă numai când este publicată ca parte a instrucțiunilor Grundfos de instalare şi utilizare (număr publicație ). SI: ES izjava o skladnosti V Grundfosu s polno odgovornostjo izjavljamo, da so naši izdelki TPE, TPED, NKE, NKGE, NBE in NBGE, na katere se ta izjava nanaša, v skladu z naslednjimi direktivami Sveta o približevanju zakonodaje za izenačevanje pravnih predpisov držav članic ES: Direktiva o strojih (2006/42/ES). Uporabljeni normi: EN 809:1998 in EN :2006. Direktiva o nizki napetosti (2006/95/ES). Uporabljena norma: EN Direktiva o elektromagnetni združljivosti (EMC) (2004/108/ES). Uporabljena norma: EN :2004. Eco-design direktiva (2009/125/ES). Vodne črpalke: Uredba Komisije št. 547/2012. Velja le za vodne črpalke označene z indeksom minimalne učinkovitosti MEI. Glejte tipsko ploščico črpalke. ES izjava o skladnosti velja samo kadar je izdana kot del Grundfos instalacije in navodil delovanja (publikacija številka ). FI: EY-vaatimustenmukaisuusvakuutus Me, Grundfos, vakuutamme omalla vastuullamme, että tuotteet TPE, TPED, NKE, NKGE, NBE ja NBGE, joita tämä vakuutus koskee, ovat EY:n jäsenvaltioiden lainsäädännön yhdenmukaistamiseen tähtäävien Euroopan neuvoston direktiivien vaatimusten mukaisia seuraavasti: Konedirektiivi (2006/42/EY). Sovellettavat standardit: EN 809:1998 ja EN :2006. Pienjännitedirektiivi (2006/95/EY). Sovellettu standardi: EN EMC-direktiivi (2004/108/EY). Sovellettu standardi: EN :2004. Ekologista suunnittelua koskeva direktiivi (2009/125/EY). Vesipumput: Komission asetus nro 547/2012. Koskee vain vesipumppuja, jotka on merkitty minimihyötysuhdeindeksillä MEI. Katso pumpun tyyppikilvestä. Tämä EY-vaatimustenmukaisuusvakuutus on voimassa vain, kun se julkaistaan osana Grundfosin asennus- ja käyttöohjeita (julkaisun numero ). 4

5 SE: EG-försäkran om överensstämmelse Vi, Grundfos, försäkrar under ansvar att produkterna TPE, TPED, NKE, NKGE, NBE och NBGE, som omfattas av denna försäkran, är i överensstämmelse med rådets direktiv om inbördes närmande till EUmedlemsstaternas lagstiftning, avseende: Maskindirektivet (2006/42/EG). Tillämpade standarder: EN 809:1998 och EN :2006. Lågspänningsdirektivet (2006/95/EG). Tillämpad standard: EN EMC-direktivet (2004/108/EG). Tillämpad standard: EN :2004. Ekodesigndirektivet (2009/125/EG). Vattenpumpar: Kommissionens förordning nr. 547/2012. Avser endast vattenpumpar markerade med min. effektivitetsindex (MEI). Se pumpens typskylt. Denna EG-försäkran om överensstämmelse är endast giltig när den publiceras som en del av Grundfos monterings- och driftsinstruktion (publikation nummer ). TR: EC uygunluk bildirgesi Grundfos olarak bu beyannameye konu olan TPE, TPED, NKE, NKGE, NBE ve NBGE ürünlerinin, AB Üyesi Ülkelerin kanunlarını birbirine yaklaştırma üzerine Konsey Direktifleriyle uyumlu olduğunun yalnızca bizim sorumluluğumuz altında olduğunu beyan ederiz: Makineler Yönetmeliği (2006/42/EC). Kullanılan standartlar: EN 809:1998 ve EN :2006. Düşük Voltaj Yönetmeliği (2006/95/EC). Kullanılan standart: EN EMC Diretifi (2004/108/EC). Kullanılan standart: EN :2004. Çevreye duyarlı tasarım (Ecodesign) Direktifi (2009/125/EC). Devirdaim su pompaları: 547/2012 sayılı Komisyon Yönetmeliği. Yalnızca Minimum Enerji Verimlilik Endeksine (MEI) dahil olan olan devirdaim su pompaları için geçerlidir. Pompanın bilgi etiketine bakın. İşbu EC uygunluk bildirgesi, yalnızca Grundfos kurulum ve çalıştırma talimatlarının (basım numarası ) bir parçası olarak basıldığı takdirde geçerlilik kazanmaktadır. ήλωση συμμόρφωσης Bjerringbro, 15th November 2012 Svend Aage Kaae Technical Director Grundfos Holding A/S Poul Due Jensens Vej Bjerringbro, Denmark Person authorised to compile technical file and empowered to sign the EC declaration of conformity. Декларация о соответствии на территории РФ Насосы центробежные TPE, TPED, NKE, NKGE, NBE, NBGE сертифицированы на соответствие требованиям Технического регламента о безопасности машин и оборудования (Постановление правительства РФ от ). Сертификат соответствия: C-RU.АЯ56.В.04430, срок действия до г. C-RU.AЯ56.B.01938, срок действия до г. C-RU.АЯ56.B.03301, срок действия до г. C-DK.АЯ56.B.03740, срок действия до г. Изделия, произведенные в России, изготавливаются в соответствии с ТУ ТУ ТУ Истра, 15 ноября 2012 г. Касаткина В. В. Руководитель отдела качества, экологии и охраны труда ООО Грундфос Истра, Россия , Московская область, Истринский район, дер. Лешково, д.188 5

6 Ελληνικά (GR) Ελληνικά (GR) Οδηγίες εγκατάστασης και λειτουργίας Ελληνικά (GR) Οδηγίες εγκατάστασης και λειτουργίας ΠΕΡΙΕΧΟΜΕΝΑ Σελίδα 1. Σύμβολα που χρησιμοποιούνται στο παρόν έντυπο 6 2. Γενικές πληροφορίες 6 3. Γενική περιγραφή Ρυθμίσεις ίδυμες αντλίες 7 4. Μηχανική εγκατάσταση Ψύξη κινητήρα Τοποθέτηση σε εξωτερικό χώρο 7 5. Ηλεκτρική σύνδεση Ηλεκτρική σύνδεση - μονοφασικές αντλίες Ηλεκτρική σύνδεση - τριφασικές αντλίες μέχρι και 7,5 kw Ηλεκτρική σύνδεση - τριφασικές αντλίες, kw Καλώδια σήματος Καλώδιο σύνδεσης bus Καλώδιο επικοινωνίας για αντλίες TPED Προγράμματα Ανασκόπηση των προγραμμάτων Πρόγραμμα λειτουργίας Πρόγραμμα ελέγχου Εργοστασιακή ρύθμιση Ρύθμιση μέσω του πίνακα χειρισμού Ρύθμιση επιθυμητού σημείου ρύθμισης Ρύθμιση σε λειτουργία μέγ. καμπύλης Ρύθμιση σε ελάχ. καμπύλη λειτουργίας Εκκίνηση/παύση της αντλίας Ρύθμιση μέσω του R Μενού ΛΕΙΤΟΥΡΓΙΑ Μενού ΚΑΤΑΣΤΑΣΗ Μενού ΕΓΚΑΤΑΣΤΑΣΗ Ρύθμιση μέσω των PC Tool E-products Προτεραιότητα ρυθμίσεων Εξωτερικά σήματα ελέγχου Είσοδος εκκίνησης/διακοπής Ψηφιακή είσοδος Εξωτερικό σήμα σημείου ρύθμισης Σήμα bus Άλλα πρότυπα bus Ενδεικτικές λυχνίες και ρελέ σήματος Αντίσταση μόνωσης Λειτουργία έκτακτης ανάγκης (μόνο kw) Συντήρηση και τεχνική υποστήριξη Καθαρισμός του κινητήρα Επαναλίπανση των εδράνων του κινητήρα Αντικατάσταση εδράνων κινητήρα Αντικατάσταση βαρίστορ (μόνο kw) Ανταλλακτικά σέρβις και σετ ανταλλακτικών Τεχνικά χαρακτηριστικά - μονοφασικές αντλίες Τάση τροφοδοσίας Προστασία κατά της υπερφόρτωσης Ρεύμα διαρροής Είσοδοι/έξοδοι Τεχνικά χαρακτηριστικά - τριφασικές αντλίες μέχρι και 7,5 kw Τάση τροφοδοσίας Προστασία κατά της υπερφόρτωσης Ρεύμα διαρροής Είσοδοι/έξοδος Τεχνικά χαρακτηριστικά - τριφασικές αντλίες, kw Τάση τροφοδοσίας Προστασία κατά της υπερφόρτωσης Ρεύμα διαρροής Είσοδοι/έξοδος Άλλα τεχνικά χαρακτηριστικά Απόρριψη Σύμβολα που χρησιμοποιούνται στο παρόν έντυπο Προσοχή Σημείωση Πριν την εγκατάσταση, διαβάστε τις παρούσες οδηγίες εγκατάστασης και λειτουργίας. Λειτουργία και εγκατάσταση πρέπει να συμφωνούν με τους τοπικούς κανονισμούς και τους παραδεκτούς κανόνες καλής χρήσης. Η μη συμμόρφωση με αυτές τις οδηγίες ασφαλείας μπορεί να καταλήξει σε τραυματισμό! Η επιφάνεια του προϊόντος μπορεί να προκαλέσει εγκαύματα ή τραυματισμούς! Η μη συμμόρφωση με αυτές τις οδηγίες ασφαλείας μπορεί να προκαλέσει δυσλειτουργία ή βλάβη του προϊόντος! Σημειώσεις ή οδηγίες που καθιστούν τη δουλειά ευκολότερη και εξασφαλίζουν ασφαλή λειτουργία. 2. Γενικές πληροφορίες Οι παρούσες οδηγίες εγκατάστασης και λειτουργίας αποτελούν συμπλήρωμα των οδηγιών εγκατάστασης και λειτουργίας για τις αντίστοιχες τυποποιημένες αντλίες TP, TPD, NK, NKG και NB, NBG. Για οδηγίες που δεν αναφέρονται ειδικά εδώ, παρακαλώ βλέπε οδηγίες εγκατάστασης και λειτουργίας για την τυποποιημένη αντλία. 3. Γενική περιγραφή Οι αντλίες Grundfos E έχουν τυποποιημένους κινητήρες με ενσωματωμένο μετατροπέα συχνότητας. Οι αντλίες είναι για μονοφασική και τριφασική σύνδεση δικτύου. Οι αντλίες διαθέτουν έναν ενσωματωμένο πίνακα χειρισμού ΡΙ και μπορούν να ρυθμιστούν για έναν εξωτερικό αισθητήρα που θα διευκολύνει τον έλεγχο των παρακάτω παραμέτρων: πίεση διαφορική πίεση θερμοκρασία διαφορική θερμοκρασία παροχή. Από το εργοστάσιο, οι αντλίες είναι ρυθμισμένες σε μη ελεγχόμενο πρόγραμμα ελέγχου. Ο πίνακας χειρισμού ΡΙ μπορεί να ενεργοποιηθεί μέσω του R100. Οι αντλίες χρησιμοποιούνται συνήθως ως κυκλοφορητές σε μεγάλα συστήματα θέρμανσης ή ψύξης νερού με μεταβλητές ανάγκες. 6

7 3.1 Ρυθμίσεις Το επιθυμητό σημείο ρύθμισης μπορεί να ρυθμιστεί με τρεις διαφορετικούς τρόπους: απευθείας από τον πίνακα χειρισμού της αντλίας μέσω μίας εισόδου για εξωτερικό σήμα σημείου ρύθμισης μέσω του ασύρματου τηλεχειριστηρίου R100 της Grundfos. Όλες οι άλλες ρυθμίσεις μπορούν να γίνουν μέσω του R100. Σημαντικές παράμετροι, όπως η τρέχουσα τιμή της παραμέτρου ελέγχου, της κατανάλωσης ισχύος κ.λπ, μπορούν να αναγνωστούν μέσω του R100. Μην πραγματοποιείτε ποτέ οποιουδήποτε είδους συνδέσεις στο ακροκιβώτιο της αντλίας εκτός αν όλα κυκλώματα παροχής ηλεκτρικού έχουν παραμείνει κλειστά για 5 λεπτά τουλάχιστον. Λάβετε υπόψη σας, παραδείγματος χάρη, ότι το ρελέ σήματος μπορεί να είναι συνδεδεμένο με μία εξωτερική πηγή παροχής, η οποία να είναι ακόμη συνδεδεμένη όταν αποσυνδεθεί η παροχή δικτύου. Ελληνικά (GR) 3.2 ίδυμες αντλίες Οι δίδυμες αντλίες δεν χρειάζονται εξωτερικό ελεγκτή. 4. Μηχανική εγκατάσταση Σημείωση 4.1 Ψύξη κινητήρα Για να ισχύει η έγκριση UL/cURus, ακολουθήστε τις επιπλέον διαδικασίες εγκατάστασης στη σελίδα 747. Για να εξασφαλίσετε την επαρκή ψύξη του κινητήρα και των ηλεκτρονικών, τηρήστε τις παρακάτω απαιτήσεις: Βεβαιωθείτε ότι υπάρχει διαθέσιμος επαρκής αέρας ψύξης. ιατηρήστε τη θερμοκρασία του αέρα ψύξης κάτω των 40 C. ιατηρήστε τα πτερύγια ψύξης και τον ανεμιστήρα καθαρά. 4.2 Τοποθέτηση σε εξωτερικό χώρο Όταν τοποθετείται σε εξωτερικό χώρο, η αντλία πρέπει να διαθέτει ένα κατάλληλο σκέπαστρο ώστε να αποφεύγεται η συμπύκνωση υδρατμών στα ηλεκτρονικά εξαρτήματα. Βλέπε σχήμα 1. Η παραπάν ω προειδοπ οίηση υποδεικνύ εται στο ακροκιβώτ ιο του κινητήρα με αυτήν την κίτρινη ετικέτα: Η επιφάνεια του ακροκιβωτίου μπορεί να υπερβεί τους 70 C όταν η αντλία βρίσκεται σε λειτουργία Προετοιμασία Πριν συνδέσετε την αντλία-ε στο δίκτυο, λάβετε υπόψη σας τα θέματα που απεικονίζονται στο παρακάτω σχήμα. Σχ. 1 Παραδείγματα σκέπαστρων Βγάλτε το πώμα αποστράγγισης που έχει κατεύθυνση προς τα κάτω για να αποφύγετε τη συγκέντρωση υγρασίας και νερού στο εσωτερικό του κινητήρα. Οι αντλίες που είναι συναρμολογημένες κατακόρυφα είναι ΙΡ55 μετά την αφαίρεση του πώματος αποστράγγισης. Οι αντλίες που είναι συναρμολογημένες οριζόντια αλλάζουν κατηγορία προστασίας σε ΙΡ Ηλεκτρική σύνδεση Για πληροφορίες σχετικά με την ηλεκτρική σύνδεση των αντλιών Ε, βλέπε τις παρακάτω σελίδες: 5.1 Ηλεκτρική σύνδεση - μονοφασικές αντλίες, σελίδα Ηλεκτρική σύνδεση - τριφασικές αντλίες μέχρι και 7,5 kw, σελίδα Ηλεκτρική σύνδεση - τριφασικές αντλίες, kw, σελίδα Ηλεκτρική σύνδεση - μονοφασικές αντλίες Ο χρήστης ή ο εγκαταστάτης είναι υπεύθυνος για την εγκατάσταση της σωστής γείωσης και την προστασία σύμφωνα με τα ισχύοντα εθνικά και τοπικά πρότυπα. Όλες οι εργασίες πρέπει να διεξάγονται από ειδικευμένο προσωπικό. TM / TM N L PE Σχ. 2 ELCB N PE L Αντλία συνδεδεμένη στο δίκτυο με διακόπτη δικτύου, εφεδρική ασφάλεια, επιπλέον προστασία και προστατευτική γείωση Προστασία κατά της ηλεκτροπληξίας - έμμεση επαφή Η αντλία πρέπει να είναι γειωμένη και να διαθέτει προστασία κατά της έμμεσης επαφής σύμφωνα με τους εθνικούς κανονισμούς. Τα προστατευτικά καλώδια γείωσης πρέπει πάντα να διαθέτουν μία κίτρινη/πράσινη (ΡΕ) ή κίτρινη/πράσινη/μπλε (ΡΕΝ) χρωματική σήμανση Εφεδρικές ασφάλειες Σχετικά με τα συνιστώμενα μεγέθη ασφαλειών, βλέπε υποκεφάλαιο 19.1 Τάση τροφοδοσίας Επιπλέον προστασία Εάν η αντλία είναι συνδεδεμένη σε μία ηλεκτρική εγκατάσταση όπου χρησιμοποιείται ένα ρελέ διαρροής (ELCB) ως επιπλέον προστασία, το ρελέ κυκλώματος πρέπει να είναι τύπου που θα σημαίνεται με το ακόλουθο σύμβολο: ELCB Πρέπει να λαμβάνεται υπόψη το συνολικό ρεύμα διαρροής όλου του ηλεκτρικού εξοπλισμού στην εγκατάσταση. Το ρεύμα διαρροής του κινητήρα σε κανονική λειτουργία μπορεί να βρεθεί στο υποκεφάλαιο 19.3 Ρεύμα διαρροής. Κατά την εκκίνηση και σε ασύμμετρα συστήματα παροχής, το ρεύμα διαρροής μπορεί να είναι υψηλότερο από το κανονικό και μπορεί να προκαλέσει τη διακοπή του ELCB. TM

8 Ελληνικά (GR) Προστασία κινητήρα Η αντλία δεν χρειάζεται εξωτερική προστασία κινητήρα. Ο κινητήρας διαθέτει ενσωματωμένη θερμική προστασία κατά της βραδείας υπερφόρτωσης και του μπλοκαρίσματος (ΙΕC 34-11, TP 211). 8

9 5.1.6 Προστασία κατά των στιγμιαίων αιχμών τάσης του δικτύου Η αντλία προστατεύεται από στιγμιαίες αιχμές τάσης με ενσωματωμένα βαρίστορς μεταξύ φάσης-ουδετέρου και φάσης-γείωσης Τάση τροφοδοσίας και δικτύου 1 x V, - 10 %/+ 10 %, 50/60 Hz, PE. Η τάση τροφοδοσίας και η συχνότητα αναφέρονται στην πινακίδα της αντλίας. Βεβαιωθείτε ότι ο κινητήρας είναι κατάλληλος για την ηλεκτρική παροχή που υπάρχει στο χώρο εγκατάστασης. Τα καλώδια στο ακροκιβώτιο πρέπει να είναι όσο το δυνατό πιο κοντά. Από αυτόν τον κανόνα εξαιρείται ο προστατευτικός αγωγός γείωσης, ο οποίος πρέπει να είναι τόσο μακρύς που θα είναι ο τελευταίος που θα αποσυνδέεται σε περίπτωση που το καλώδιο τραβηχτεί κατά λάθος από την είσοδο του καλωδίου. Σχ. 3 Σύνδεση δικτύου N PE L ακτύλιοι στεγανότητας καλωδίου Οι δακτύλιοι στεγανότητας συμμορφώνονται με το ΕΝ x M16 δακτύλιος στεγανότητας καλωδίου, διάμετρος καλωδίου x M20 δακτύλιος στεγανότητας καλωδίου, διάμετρος καλωδίου πρεσσαριστή είσοδος καλωδίου για δακτύλιο στεγανότητας καλωδίου M16. TM Συνδέσεις Σημείωση Ως προληπτικό μέτρο προφύλαξης, τα καλώδια που πρόκειται να συνδεθούν στις παρακάτω ομάδες σύνδεσης πρέπει να διαχωρίζονται μεταξύ τους από ενισχυμένη μόνωση καθόλο το μήκος τους: Ομάδα 1: Είσοδοι εκκίνηση/διακοπή, ακροδέκτες 2 και 3 ψηφιακή είσοδος, ακροδέκτες 1 και 9 είσοδος σημείου ρύθμισης, ακροδέκτες 4, 5 και 6 είσοδος αισθητήρα, ακροδέκτες 7 και 8 GENIbus, ακροδέκτες Β, Υ και Α Όλες οι είσοδοι (ομάδα 1) είναι εσωτερικώς διαχωρισμένες από τα αγώγιμα εξαρτήματα του δικτύου με ενισχυμένη μόνωση και γαλβανικά διαχωρισμένες από άλλα κυκλώματα. Όλοι οι ακροδέκτες ελέγχου τροφοδοτούνται με προστατευτική λίαν χαμηλή τάση (PELV), εξασφαλίζοντας έτσι προστασία από την ηλεκτροπληξία. Ομάδα 2: Έξοδος (σήμα ρελέ, ακροδέκτες NC, C, NO) Η έξοδος (ομάδα 2) είναι γαλβανικά διαχωρισμένη από τα άλλα κυκλώματα. Κατά συνέπεια, η τάση τροφοδοσίας ή η προστατευτική λίαν χαμηλή τάση μπορεί να συνδεθεί στην έξοδο όπως θέλετε. Ομάδα 3: Παροχή δικτύου (ακροδέκτες N, PE, L) Ομάδα 4: Καλώδιο επικοινωνίας (8 πινο αρσενικό φις) - μόνο TPED Το καλώδιο επικοινωνίας συνδέεται στην υποδοχή στην ομάδα 4. Το καλώδιο εξασφαλίζει την επικοινωνία μεταξύ των δύο αντλιών, ανεξάρτητα από το αν είναι συνδεδεμένοι ένας ή δύο αισθητήρες πίεσης, βλέπε υποκεφάλαιο 5.6 Καλώδιο επικοινωνίας για αντλίες TPED. Ο διακόπτης επιλογής στην ομάδα 4 διευκολύνει την εναλλαγή μεταξύ των προγραμμάτων λειτουργίας "εναλλασσόμενη λειτουργία" και "εφεδρική λειτουργία". Βλέπε περιγραφή στο υποκεφάλαιο Επιπλέον προγράμματα λειτουργίας - αντλίες TPED. NC C NO Εάν δεν είναι συνδεδεμένος κάποιος εξωτερικός διακόπτης on/off, συνδέστε τους ακροδέκτες 2 και 3 χρησιμοποιώντας ένα κοντό καλώδιο. Ομάδα 2 N PE L Ομάδα 3 Ελληνικά (GR) Εάν καταστραφεί το καλώδιο τροφοδοσίας τότε πρέπει να αντικατασταθεί από ειδικευμένο προσωπικό. Τύποι δικτύων Οι μονοφασικές αντλίες Ε μπορούν να συνδεθούν σε όλους τους τύπους δικτύων. Μην συνδέετε τις μονοφασικές αντλίες Ε σε παροχή δικτύου με τάση μεταξύ της φάσης και της γείωσης μεγαλύτερη από 250 V Εκκίνηση/παύση της αντλίας Προσοχή Ο αριθμός των εκκινήσεων και παύσεων μέσω της τάσης δικτύου δεν πρέπει να υπερβαίνει τις 4 φορές την ώρα. Όταν η αντλία ανοίγει μέσω του δικτύου, θα αρχίσει μετά από 5 δευτερόλεπτα περίπου. Εάν θέλετε έναν μεγαλύτερο αριθμό εκκινήσεων και παύσεων, χρησιμοποιήστε την είσοδο για εξωτερική εκκίνηση/παύση όταν εκκινείτε/διακόπτετε την αντλία. Όταν η αντλία ανοίγει μέσω ενός εξωτερικού διακόπτη on/off, θα εκκινηθεί αμέσως V 0/4-20 ma 4-20 ma 0/ B Y A STOP RUN 0/4-20 ma 0-10 V 10K : Ψηφιακή είσοδος 9: GND (πλαίσιο) 8: +24 V 7: Είσοδος αισθητήρα B: RS-485B Y: Θωράκιση A: RS-485A 6: GND (πλαίσιο) 5: +10 V 4: Είσοδος σημείου ρύθμισης 3: GND (πλαίσιο) 2: Εκκίνηση/διακοπή Ομάδα 1 TM Σχ. 4 Ακροδέκτες σύνδεσης - TPE, NKE, NKGE και NBE, NBGE 9

10 5.2.1 Προετοιμασία Ελληνικά (GR) Ομάδα 4 NC C NO Ομάδα 2 NPE L Ομάδα 3 Πριν συνδέσετε την αντλία-ε στο δίκτυο, λάβετε υπόψη σας τα θέματα που απεικονίζονται στο παρακάτω σχήμα. L1 L2 L3 PE ELCB L1 L2 L3 TM Σχ. 6 Αντλία συνδεδεμένη στο δίκτυο με διακόπτη δικτύου, εφεδρικές ασφάλειες, επιπλέον προστασία και προστατευτική γείωση Προστασία κατά της ηλεκτροπληξίας - έμμεση επαφή Σχ V 0/4-20 ma 4-20 ma 0/1 B Y A 0/4-20 ma 0-10 V STOP RUN 10K Ακροδέκτες σύνδεσης - TPED 1: Ψηφιακή είσοδος 9: GND (πλαίσιο) 8: +24 V 7: Είσοδος αισθητήρα B: RS-485B Y: Θωράκιση A: RS-485A 6: GND (πλαίσιο) 5: +10 V 4: Είσοδος σημείου ρύθμισης 3: GND (πλαίσιο) 2: Εκκίνηση/διακοπή Ένας γαλβανικός διαχωρισμός πρέπει να πληροί τις απαιτήσεις σχετικά την ενισχυμένη μόνωση περιλαμβάνοντας τις αποστάσεις διαπίδυσης και τα διάκενα που ορίζονται στο ΕΝ Ηλεκτρική σύνδεση - τριφασικές αντλίες μέχρι και 7,5 kw Ομάδα 1 Ο χρήστης ή ο εγκαταστάτης είναι υπεύθυνος για την εγκατάσταση της σωστής γείωσης και την προστασία σύμφωνα με τα ισχύοντα εθνικά και τοπικά πρότυπα. Όλες οι εργασίες πρέπει να διεξάγονται από ειδικευμένο προσωπικό. Μην πραγματοποιείτε ποτέ οποιουδήποτε είδους συνδέσεις στο ακροκιβώτιο της αντλίας εκτός αν όλα κυκλώματα παροχής ηλεκτρικού έχουν παραμείνει κλειστά για 5 λεπτά τουλάχιστον. Λάβετε υπόψη σας, παραδείγματος χάρη, ότι το ρελέ σήματος μπορεί να είναι συνδεδεμένο με μία εξωτερική πηγή παροχής, η οποία να είναι ακόμη συνδεδεμένη όταν αποσυνδεθεί η παροχή δικτύου. TM Η αντλία πρέπει να είναι γειωμένη σύμφωνα με τους εθνικούς κανονισμούς. Καθώς το ρεύμα διαρροής των κινητήρων 4-7,5kW είναι > 3,5 ma, λάβετε επιπλέον προφυλάξεις κατά τη γείωση αυτών των κινητήρων. Τα ΕΝ και BS 7671 ορίζουν τις ακόλουθες προφυλάξεις όταν το ρεύμα διαρροής είναι > 3,5 ma: Η αντλία πρέπει να είναι σταθερή και μόνιμα εγκατεστημένη. Η αντλία πρέπει να είναι μόνιμα συνδεδεμένη στην ηλεκτρική παροχή. Η σύνδεση της γείωσης πρέπει να πραγματοποιείται με διπλούς αγωγούς. Τα προστατευτικά καλώδια γείωσης πρέπει πάντα να διαθέτουν μία κίτρινη/πράσινη (ΡΕ) ή κίτρινη/πράσινη/μπλε (ΡΕΝ) χρωματική σήμανση Εφεδρικές ασφάλειες Σχετικά με τα συνιστώμενα μεγέθη ασφαλειών, βλέπε υποκεφάλαιο 20.1 Τάση τροφοδοσίας Επιπλέον προστασία Εάν η αντλία είναι συνδεδεμένη σε μία ηλεκτρική εγκατάσταση όπου ένα προστατευτικό ρελέ διαρροής (ELCB) χρησιμοποιείται ως επιπλέον προστασία, το ρελέ προστασίας πρέπει να είναι ενός τύπου που θα διαθέτει τα παρακάτω σύμβολα: ELCB Αυτό το ρελέ προστασίας είναι τύπου Β. Πρέπει να λαμβάνεται υπόψη το συνολικό ρεύμα διαρροής όλου του ηλεκτρικού εξοπλισμού στην εγκατάσταση. Το ρεύμα διαρροής του κινητήρα σε κανονική λειτουργία μπορεί να βρεθεί στο υποκεφάλαιο 20.3 Ρεύμα διαρροής. Κατά την εκκίνηση και σε ασύμμετρα συστήματα παροχής, το ρεύμα διαρροής μπορεί να είναι υψηλότερο από το κανονικό και μπορεί να προκαλέσει τη διακοπή του ELCB. Η παραπάν ω προειδοπ οίηση υποδεικνύ εται στο ακροκιβώτ ιο του κινητήρα με αυτήν την κίτρινη ετικέτα: 10

11 5.2.5 Προστασία κινητήρα Η αντλία δεν χρειάζεται εξωτερική προστασία κινητήρα. Ο κινητήρας διαθέτει ενσωματωμένη θερμική προστασία κατά της βραδείας υπερφόρτωσης και του μπλοκαρίσματος (ΙΕC 34-11, TP 211) Προστασία κατά των στιγμιαίων αιχμών τάσης του δικτύου Η αντλία προστατεύεται από στιγμιαίες αιχμές τάσης με ενσωματωμένα βαρίστορς μεταξύ των φάσεων καθώς και μεταξύ φάσεων και γείωσης Τάση τροφοδοσίας και δικτύου 3 x V, - 10 %/+ 10 %, 50/60 Hz, PE. Η τάση τροφοδοσίας και η συχνότητα αναφέρονται στην πινακίδα της αντλίας. Βεβαιωθείτε ότι η αντλία είναι κατάλληλη για την ηλεκτρική παροχή ρεύματος που υπάρχει στο χώρο εγκατάστασης. Τα καλώδια στο ακροκιβώτιο πρέπει να είναι όσο το δυνατό πιο κοντά. Από αυτόν τον κανόνα εξαιρείται ο προστατευτικός αγωγός γείωσης, ο οποίος πρέπει να είναι τόσο μακρύς που θα είναι ο τελευταίος που θα αποσυνδέεται σε περίπτωση που το καλώδιο τραβηχτεί κατά λάθος από την είσοδο του καλωδίου. Σχ. 7 Σύνδεση δικτύου L1 L2 L3 ακτύλιοι στεγανότητας καλωδίου Οι δακτύλιοι στεγανότητας συμμορφώνονται με το ΕΝ x M16 δακτύλιος στεγανότητας καλωδίου, διάμετρος καλωδίου x M20 δακτύλιος στεγανότητας καλωδίου, διάμετρος καλωδίου x M16 πρεσσαριστοί είσοδοι καλωδίου. Εάν καταστραφεί το καλώδιο τροφοδοσίας τότε πρέπει να αντικατασταθεί από ειδικευμένο προσωπικό. Τύποι δικτύων Οι τριφασικές αντλίες Ε μπορούν να συνδεθούν σε όλους τους τύπους δικτύων. Μη συνδέετε τις τριφασικές αντλίες-ε σε μία παροχή δικτύου με τάση μεταξύ φάσης και γείωσης μεγαλύτερη από 440 V. TM Εκκίνηση/παύση της αντλίας Προσοχή Όταν η αντλία ανοίγει μέσω του δικτύου, θα αρχίσει μετά από 5 δευτερόλεπτα περίπου. Εάν θέλετε έναν μεγαλύτερο αριθμό εκκινήσεων και παύσεων, χρησιμοποιήστε την είσοδο για εξωτερική εκκίνηση/παύση όταν εκκινείτε/διακόπτετε την αντλία. Όταν η αντλία ανοίγει μέσω ενός εξωτερικού διακόπτη on/off, θα εκκινηθεί αμέσως. Αυτόματη επανεκκίνηση Σημείωση Ωστόσο, η αυτόματη επανεκκίνηση εφαρμόζεται μόνο σε τύπους βλάβης που έχουν οριστεί για αυτόματη επανεκκίνηση. Αυτές οι βλάβες μπορεί να είναι συνήθως κάποιες από τις παρακάτω βλάβες: προσωρινή υπερφόρτωση βλάβη στην παροχή ηλεκτρικού Συνδέσεις Σημείωση Ο αριθμός των εκκινήσεων και παύσεων μέσω της τάσης δικτύου δεν πρέπει να υπερβαίνει τις 4 φορές την ώρα. Εάν μία αντλία που έχει ρυθμιστεί για αυτόματη επανεκκίνηση διακοπεί λόγω κάποιας βλάβης, θα επανεκκινηθεί αυτόματα όταν η βλάβη σταματήσει να υφίσταται. Εάν δεν είναι συνδεδεμένος κάποιος εξωτερικός διακόπτης on/off, συνδέστε τους ακροδέκτες 2 και 3 χρησιμοποιώντας ένα κοντό καλώδιο. Ως προληπτικό μέτρο προφύλαξης, τα καλώδια που πρόκειται να συνδεθούν στις παρακάτω ομάδες σύνδεσης πρέπει να διαχωρίζονται μεταξύ τους από ενισχυμένη μόνωση καθόλο το μήκος τους: Ομάδα 1: Είσοδοι εκκίνηση/διακοπή, ακροδέκτες 2 και 3 ψηφιακή είσοδος, ακροδέκτες 1 και 9 είσοδος σημείου ρύθμισης, ακροδέκτες 4, 5 και 6 είσοδος αισθητήρα, ακροδέκτες 7 και 8 GENIbus, ακροδέκτες Β, Υ και Α Όλες οι είσοδοι (ομάδα 1) είναι εσωτερικώς διαχωρισμένες από τα αγώγιμα εξαρτήματα του δικτύου με ενισχυμένη μόνωση και γαλβανικά διαχωρισμένες από άλλα κυκλώματα. Όλοι οι ακροδέκτες ελέγχου τροφοδοτούνται με προστατευτική λίαν χαμηλή τάση (PELV), εξασφαλίζοντας έτσι προστασία από την ηλεκτροπληξία. Ομάδα 2: Έξοδος (σήμα ρελέ, ακροδέκτες NC, C, NO) Η έξοδος (ομάδα 2) είναι γαλβανικά διαχωρισμένη από τα άλλα κυκλώματα. Κατά συνέπεια, η τάση τροφοδοσίας ή η προστατευτική λίαν χαμηλή τάση μπορεί να συνδεθεί στην έξοδο όπως θέλετε. Ομάδα 3: Παροχή δικτύου (ακροδέκτες L1, L2, L3). Ομάδα 4: Καλώδιο επικοινωνίας (8 πινο αρσενικό φις) μόνο TPED Το καλώδιο επικοινωνίας συνδέεται στην υποδοχή στην ομάδα 4. Το καλώδιο εξασφαλίζει την επικοινωνία μεταξύ των δύο αντλιών, ανεξάρτητα από το αν είναι συνδεδεμένοι ένας ή δύο αισθητήρες πίεσης, βλέπε υποκεφάλαιο 5.6 Καλώδιο επικοινωνίας για αντλίες TPED. Ο διακόπτης επιλογής στην ομάδα 4 διευκολύνει την εναλλαγή μεταξύ των προγραμμάτων λειτουργίας "εναλλασσόμενη λειτουργία" και "εφεδρική λειτουργία". Βλέπε περιγραφή στο υποκεφάλαιο Επιπλέον προγράμματα λειτουργίας - αντλίες TPED. Ελληνικά (GR) 11

12 Ελληνικά (GR) NC C NO Ομάδα 2 L1 L2 L3 Ομάδα 3 Ομάδα 4 NC C NO Ομάδα 2 L1 L2 L3 Ομάδα 3 Σχ V 0/4-20 ma 4-20 ma 1/0 0/4-20 ma 0-10 V B Y A STOP RUN 10K : Ψηφιακή είσοδος 9: GND (πλαίσιο) 8: +24 V 7: Είσοδος αισθητήρα B: RS-485B Y: Θωράκιση A: RS-485A 6: GND (πλαίσιο) 5: +10 V 4: Eίσοδος σημείου ρύθμισης 3: GND (πλαίσιο) 2: Εκκίνηση/διακοπή Ακροδέκτες σύνδεσης - TPE, NKE, NKGE και NBE, NBGE Ομάδα 1 TM Σχ V 0/4-20 ma 4-20 ma 0/1 B Y A 0/4-20 ma 0-10 V STOP RUN 10K Ακροδέκτες σύνδεσης - TPED 1: Ψηφιακή είσοδος 9: GND (πλαίσιο) 8: +24 V 7: Είσοδος αισθητήρα B: RS-485B Y: Θωράκιση A: RS-485A 6: GND (πλαίσιο) 5: +10 V 4: Eίσοδος σημείου ρύθμισης 3: GND (πλαίσιο) 2: Εκκίνηση/διακοπή Ένας γαλβανικός διαχωρισμός πρέπει να πληροί τις απαιτήσεις σχετικά την ενισχυμένη μόνωση περιλαμβάνοντας τις αποστάσεις διαπίδυσης και τα διάκενα που ορίζονται στο ΕΝ Ομάδα 1 TM Ηλεκτρική σύνδεση - τριφασικές αντλίες, kw Ο χρήστης ή ο εγκαταστάτης είναι υπεύθυνος για την εγκατάσταση της σωστής γείωσης και την προστασία σύμφωνα με τα ισχύοντα εθνικά και τοπικά πρότυπα. Όλες οι εργασίες πρέπει να διεξάγονται από ειδικευμένο προσωπικό. Μην πραγματοποιείτε ποτέ οποιουδήποτε είδους συνδέσεις στο ακροκιβώτιο της αντλίας εκτός αν όλα τα κυκλώματα παροχής ηλεκτρικού έχουν παραμείνει κλειστά για 5 λεπτά τουλάχιστον. Λάβετε υπόψη σας, παραδείγματος χάρη, ότι το ρελέ σήματος μπορεί να είναι συνδεδεμένο με μία εξωτερική πηγή παροχής, η οποία να είναι ακόμη συνδεδεμένη όταν αποσυνδεθεί η παροχή δικτύου. Η επιφάνεια του ακροκιβωτίου μπορεί να υπερβεί τους 70 C όταν η αντλία βρίσκεται σε λειτουργία. 12

13 5.3.1 Προετοιμασία Πριν συνδέσετε την αντλία-ε στο δίκτυο, λάβετε υπόψη σας τα θέματα που απεικονίζονται στο παρακάτω σχήμα. L1 L2 L3 PE ELCB Σχ. 10 Αντλία συνδεδεμένη στο δίκτυο με διακόπτη δικτύου, εφεδρικές ασφάλειες, επιπλέον προστασία και προστατευτική γείωση L1 L2 L3 TM Τα προστατευτικά καλώδια γείωσης πρέπει πάντα να διαθέτουν μία κίτρινη/πράσινη (ΡΕ) ή κίτρινη/πράσινη/μπλε (ΡΕΝ) χρωματική σήμανση Εφεδρικές ασφάλειες Σχετικά με τα συνιστώμενα μεγέθη ασφαλειών, βλέπε υποκεφάλαιο 21.1 Τάση τροφοδοσίας Επιπλέον προστασία Εάν η αντλία είναι συνδεδεμένη σε μία ηλεκτρική εγκατάσταση όπου ένα προστατευτικό ρελέ διαρροής (ELCB) χρησιμοποιείται ως επιπλέον προστασία, το ρελέ προστασίας πρέπει να είναι ενός τύπου που θα διαθέτει τα παρακάτω σύμβολα: ELCB Ελληνικά (GR) Προστασία κατά της ηλεκτροπληξίας - έμμεση επαφή Η αντλία πρέπει να είναι γειωμένη σύμφωνα με τους εθνικούς κανονισμούς. Καθώς το ρεύμα διαρροής κινητήρων 11 kw έως 22 kw είναι > 10 ma, λάβετε επιπλέον προφυλάξεις κατά τη γείωση αυτών των κινητήρων. To ΙΕC ορίζει ότι η αντλία πρέπει να είναι σταθερή και μόνιμα εγκατεστημένη όταν το ρεύμα διαρροής είναι > 10 ma. Πρέπει να πληρείται μία από τις παρακάτω απαιτήσεις: Ένας μοναδικός προστατευτικός αγωγός γείωσης με επιφάνεια χαλκού διατομής τουλάχιστον 10 mm 2. Σχ. 11 Σύνδεση ενός μοναδικού προστατευτικού αγωγού γείωσης που χρησιμοποιεί έναν από τους αγωγούς ενός 4 κλωνου καλωδίου δικτύου (με επιφάνεια διατομής τουλάχιστον 10 mm 2 ) ύο προστατευτικοί αγωγοί γείωσης με την ίδια επιφάνεια διατομής όπως και οι αγωγοί δικτύου, με έναν αγωγό συνδεδεμένο σε έναν επιπλέον ακροδέκτη γείωσης στο ακροκιβώτιο. TM Αυτό το ρελέ προστασίας είναι τύπου Β. Πρέπει να λαμβάνεται υπόψη το συνολικό ρεύμα διαρροής όλου του ηλεκτρικού εξοπλισμού στην εγκατάσταση. Το ρεύμα διαρροής του κινητήρα σε κανονική λειτουργία μπορεί να βρεθεί στο υποκεφάλαιο 21.3 Ρεύμα διαρροής. Κατά την εκκίνηση και σε ασύμμετρα συστήματα παροχής, το ρεύμα διαρροής μπορεί να είναι υψηλότερο από το κανονικό και μπορεί να προκαλέσει τη διακοπή του ELCB Προστασία κινητήρα Η αντλία δεν χρειάζεται εξωτερική προστασία κινητήρα. Οκινητήρας διαθέτει ενσωματωμένη θερμική προστασία κατά της βραδείας υπερφόρτωσης και του μπλοκαρίσματος (ΙΕC 34-11, TP 211) Προστασία κατά των στιγμιαίων αιχμών τάσης του δικτύου Η αντλία προστατεύεται από τις στιγμιαίες αιχμές τάσεις δικτύου σύμφωνα με το EN και είναι σε θέση να αντέξει παλμό VDE Η αντλία διαθέτει έναν αντικαταστάσιμο βαρίστορ, ο οποίος αποτελεί μέρος της προστασίας κατά των στιγμιαίων αιχμών τάσης. Με τον καιρό, αυτός ο βαρίστορ θα φθαρεί και θα χρειαστεί να αντικατασταθεί. Όταν φτάσει ο καιρός για αντικατάσταση, το R100 και το PC Tool E-products θα το υποδείξουν με τη μορφή μίας προειδοποίησης. Βλέπε 18. Συντήρηση και τεχνική υποστήριξη Τάση τροφοδοσίας και δικτύου 3 x V - 10 %/+ 10 %, 50/60 Hz, PE. Η τάση τροφοδοσίας και η συχνότητα αναφέρονται στην πινακίδα της αντλίας. Βεβαιωθείτε ότι ο κινητήρας είναι κατάλληλος για την ηλεκτρική παροχή που υπάρχει στο χώρο εγκατάστασης. Τα καλώδια στο ακροκιβώτιο πρέπει να είναι όσο το δυνατό πιο κοντά. Από αυτόν τον κανόνα εξαιρείται ο προστατευτικός αγωγός γείωσης, ο οποίος πρέπει να είναι τόσο μακρύς που θα είναι ο τελευταίος που θα αποσυνδέεται σε περίπτωση που το καλώδιο τραβηχτεί κατά λάθος από την είσοδο του καλωδίου. Ροπές στρέψης, ακροδέκτες L1-L3: Ελάχ. ροπή στρέψης: 2,2 Nm Μέγ. ροπή στρέψης: 2,8 Nm TM TM TM Σχ. 12 Σύνδεση δύο προστατευτικών αγωγών γείωσης που χρησιμοποιούν δύο από τους αγωγούς ενός 5 κλωνου καλωδίου δικτύου Σχ. 13 Σύνδεση δικτύου 13
